Циркуляционный насос. Преимущества и недостатки

Просмотров: 22086

Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе.

И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос.

Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка.

Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится
повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.
Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.

04.05-91*.
Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%.
Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.
Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования.
Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше).

Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении. Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели  насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

Конструкция циркуляционных насосов с «мокрым ротором»

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

  • корпус насоса;
  • электромотор со статором;
  • коробка с клеммниками;
  • рабочее колесо;
  • картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос. Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.
Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская  «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.

Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать систему отопления, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

Насосы систем отопления: виды и способы монтажа циркуляционных насосов отопления



Вступление

Насосы отопления, усиливают циркуляцию теплоносителя и обеспечивают равномерный нагрев системы отопления. Если установить такой насос, то необходимость установки прибора под наклоном, что делается для улучшения циркуляции, просто напросто отпадает. Если дом в несколько этажей, то  установив в нём такой насос можно значительно улучшить производительность системы отопления.

Насосы систем отопления — виды

Насосы, которые применяются, для отопительной системы бывают двух видов.

  • Насосы с сухим ротором;
  • Насосы с мокрым ротором.

В нашей статье мы рассмотри эти два вида более подробно, сделав обзор по элементам конструкции.

Насосы систем отопления с сухим ротором

Конструкция рассматриваемого агрегата устроена так, что перекачиваемая вода не имеет прямого контакта с двигателем. Именно поэтому считается, что он более безопасен. В конструкции насосной части имеются два кольца, которые совершают между собой вращательные движения. Насосная часть, в свою очередь отделяется от двигателя установленным уплотнением. При помощи перекачиваемой жидкости происходит смазывание механизмов насоса, тем самым предотвращая его износ. Кольца между собой плотно скреплены пружиной. Это позволяет регулировать прижимное усилие, если произошло истирание. Всё это способствует увеличению срока службы насоса, а также делает его более надёжным.

Чаще всего такой вид насоса, с сухим ротором, используют на промышленных предприятия, с большой объём воды.

Насос для дома

Для дома оптимальным вариантом, будет установка прибора прямоточного вида. Он соединён с трубопроводом и является его частью. Сама труба устанавливается непосредственно на фундамент. Если по каким либо причинам нет возможности установки трубы на фундамент, то насос следует монтировать на жёстком основании.

Повторюсь, насосы с сухим ротором используются в основном на производстве. Питание у них трехфазное, объем воды должен быть большой.

Для системы отопления коттеджа или загородного дома, оптимальным вариантом будет установка насоса систем отопления с мокрым ротором.

Насос отопления с мокрым ротором

В корпусе такого отопительного прибора располагается ротор, на котором зафиксирована крыльчатка. За счёт перемещения жидкости в системе отопления она выполняет вращательные движения. Через гильзу насоса постоянно циркулирует вода, охлаждая и смазывая тем самым все подшипники. Чтобы циркуляция жидкости была наиболее оптимальной прибор необходимо зафиксировать на горизонтальной поверхности трубопровода.

Коэффициент полезного действия отопительных насосов такого типа не превышает 50%. Если сравнивать с насосом с сухим ротором, то этот показатель меньше на 30%. Зато такие насосы имеют ряд преимуществ.

  • При работе он издаёт мало шума;
  • Цена на него невысокая;
  • У него маленький вес;
  • Он легко и просто устанавливается.

Такой прибор прослужит долгую службу, не требуя частого технического обслуживания.

Монтировать насос с мокрым ротором можно на любом из участков отопительной системы. Установку можно осуществить двумя способами.

Первый способ позволяет установку в самом трубопроводе,

второй способ установка в запасной линии.

Второй способ установки более распространён, т. к при аварийном отключении электричества все элементы системы отоплении продолжат свою работу.

Способ монтажа отопительного насоса

Подающая труба, которая находится вблизи выхода из котла отопления, является самым оптимальным вариантом для установки насоса. На трубопроводе, подающем теплоноситель, ставится запорный вентиль. Вентиль направляет теплоноситель по запасной трубе, где установлен циркуляционный насос.

В случае аварийного отключения электроэнергии или поломки насоса, вентиль открывается, и теплоноситель пускается по основной трубе теплопровода. Работа системы отопления не будет прервана, а будет осуществляться путём естественной циркуляции.

Если же, насос установить напрямую в подающий трубопровод, то в случае прекращения подачи электроэнергии, неработающий насос перекроет движение теплоносителя и система отопления перестанет работать.

Это все про насосы систем отопления.

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления



Как выбрать циркуляционный насос для системы отопления загородного дома.

Как выбрать циркуляционный насос для системы отопления загородного дома.

Все больше и больше горожан становятся счастливыми обладателями загородных домов. И если раньше дачная жизнь ассоциировалась только с жарким летом, то теперь сезон длиться практически круглый год. Однако далеко не все готовы мириться с неудобствами «стародачной» жизни – современному человеку для нормального отдыха требуется привычный комфорт. А в нашем не слишком мягком климате в это понятие входит, прежде всего, тепло в родном жилище. Именно поэтому, устройство систем отопления – весьма животрепещущая проблема для владельцев недвижимости на природе. Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя подбор и монтаж этого незаменимого элемента систем отопления лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. В домах, коттеджах площадью до 100 кв.м. могут использоваться отопительные системы открытого типа. Принцип их работы основан на явлении конвекции – нагретый теплоноситель «легче» холодного и естественным образом поднимается наверх, откуда разливается по ветвям отопительной системы, отдавая тепло в воздух. Однако, несмотря на простоту и относительную дешевизну, такой способ отопления имеет ограниченное применение – прежде всего потому, что пригоден только для домов небольшой площади – приблизительно до 100 м2. , стоит отметить и невысокую эффективность данного метода.

Циркуляционный насос — насос, который устанавливается непосредственно в трубопровод и обеспечивает перемещение теплоносителя по трубопроводу, как правило системы отопления закрытого типа, повышая эффективность отопления. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором», например, GRUNDFOS типа UPS. Особенностью этой конструкции является то, что охлаждение и смазка подвижных частей производится протекающей жидкостью, делая работу агрегата бесшумной и надежной. Особенностью современных циркуляционных насосов являются экономичность, долговечность, небольшие габариты и бесшумность. Для домов с площадью свыше 150 кв.м. необходимо применять принудительную циркуляцию теплоносителя, так как естественная конвекция уже не сможет обеспечить равномерный прогрев всех отопительных приборов (батарей). Циркуляционный насос перемещает жидкость по системе с заданной скоростью, быстро и эффективно доставляя тепло во все уголки здания. При этом важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам.

Для правильного выбора циркуляционного насоса прежде всего, необходимо знать сколько тепла понадобиться для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м°/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом, например насосы Grundfos Alfa 2. Такие циркуляционные насосы самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1.

где хх — диаметр трубопровода

Часто в задают вопрос: «Почему шумят трубы системы отопления? Как убрать шум в трубах?»

Шум в трубопроводах вызывается обычно либо неправильно подобранным («переразмеренным») и установленным насосом, либо наличием воздуха в системе. Именно поэтому нужно с особым вниманием отнестись к подбору и монтажу циркуляционного насоса. Следует заметить, что рекомендуется устанавливать гидрокомпенсатор (гидроаккумулятор, мембранный бак). Этот бак ставится для поддержания требуемого статического давления в системе. Гидрокомпенсатор позволяет избежать кавитационных нагрузок, которые вредны для насоса и создают шум в трубах. Если в отопительную систему попал воздух, это тоже будет вызывать гул. Поэтому необходимо перед запуском отопления правильно удалить воздух из трубопроводов.

Для решения данной проблемы необходимо:

  1. Заполнить систему полностью.
  2. Удалить воздух из «воздушек» (специальных клапанов на отопительных приборах).
  3. Включить котел.
  4. Включить насос и открыть кран радиатора, убедившись, что циркуляция воды есть.
  5. Дать насосу поработать несколько минут.
  6. Выключить насос и повторно удалить воздух из системы.
  7. Проверить статическое давление и, при необходимости, дополнить систему водой (см.Таблицу 2)
  8. Повторно включить и, если это нужно, отрегулировать насос (обычно для регулируемых насосов это не требуется).

Таблица 2. Необходимое статическое давление на входе в насос.


Температура жидкости Минимальное давление на входе
75 0,5
90 2,8
110 11
Современные центробежные насосы могут без вреда для себя отключаться на длительное время, не использоваться, например в летнее время. Даже если в результате остановки в теле насоса возникнут отложения, их легко удалить, переключив нерегулируемый насос на максимальную скорость вращения. Регулируемые насосы, такие как GRUNDFOS ALPHA 2, Magna 3 снабжены специальной функцией деблокирования.

Современные модели циркуляционные насосы имеют вал и подшипники, сделанные из керамики. Это не только продлевает срок службы, но и делает их практически бесшумными в эксплуатации. Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка. Тем не менее, недавно все ведущие европейские производители циркуляционных насосов пришли к соглашению о единой классификации по энергопотреблению. При этом насосы класса «А» потребляют в среднем 6 Вт, что соответствует 90 кВт ч в год. Даже проверенные временем модели (GRUNDFOS UPS 100) будут в основном соответствовать классу В. Безусловно, надо отметить, что наиболее экономичны регулируемые циркуляционные насосы. Срок службы качественного циркуляционного насоса составляет не менее 10 лет. Для длительной бесперебойной работы следует соблюдать рекомендации производителей: правильно подобрать и установить циркуляционный насос, использовать в системе специально подготовленную воду, не допускать «завоздушивания» системы.

Большой ассортимент циркуляционных насосов позволяет сделать оптимальный подбор для каждой индивидуальной системы. Это обеспечивает отсутствие эксплуатационных проблем и долгую бесперебойную службу.

Для повышения комфорта и экономии энергии в систему ГВС индивидуального дома можно установить специальный циркуляционный насос, например GRUNDFOS UP Comfort. Это позволит не дожидаться, пока из крана пойдет горячая вода, что не только снижает затраты на электроэнергию, но и уменьшает расход воды. Стоит заметить, что в 2002 г. насос GRUNDFOS UP Comfort получил европейскую премию за промышленный дизайн. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления.

В таблице 3 приведены ориентировочные данные для подбора насосов для теплых полов.

Таблица 3. Рекомендуемый регулируемый насос для систем «Теплых полов»

Итак, в нашем обзоре мы постарались ответить на большинство вопросов, которые возникают у покупателей циркуляционных насосов. Безусловно, как уже говорилось, расчет и монтаж систем отопления – дело сложное и требующее квалифицированного подхода. Однако понять, как система работает и для чего и как служат различные ее элементы несложно и вполне доступно современному домовладельцу. Более того, такие познания не только облегчат эксплуатацию дома, но и позволят с открытыми глазами сделать выбор наилучшего варианта среди всего многообразия сегодняшнего рынка.


грамотное бесперебойное отопление и технические характеристики

Циркуляционный насос для систем отопления — это очень удобно и практично. Если же установить циркуляционный насос в обратную магистраль, то это поможет значительно снизить расходы. Действительно, благодаря ему в котёл тепло поступает гораздо быстрее, а также и менее остывшим. Для того чтобы было как можно больше эффекта от такого оборудования необходимо тщательно изучить все характеристики.

Общие и основные характеристики циркуляционных устройств систем отопления

В основном во всех системах отопления используются циркуляционные насосы, они помогают осуществлять подачу жидкости, их устанавливают внутри корпуса. Общими и основными параметрами таких изделий являются:

  • Производительность — она показывает, какой объем жидкости циркуляционный насос сможет пропустить через себя за один час работы в системе отопления. Все зависит от гидравлического сопротивления магистрали.
  • Напор — по-другому гидравлическое сопротивление. С помощью неё определяется максимальная высота, на которую насос поднимет весь столб воды.
  • Присоединительные размеры — подбирают обычно следующим образом: следует произвести подбор с учётом диаметра подключаемых труб отопления, а также длины корпуса.
  • Максимальная температура. Главной задачей таких насосов является то, чтобы перекачивать нагретый теплоноситель. Лучше выбрать устройство, которое может выдерживать максимальную температуру до 110 градусов.
  • Производитель — этот параметр также немаловажен в работе. Лучше всего покупать продукцию известных поставщиков.

Выбор циркуляционного насоса — правила?

Когда вы получили требуемые параметры нужной продукции можно приступать к выбору модели. Может показаться, что чисто теоретически подойдёт совершенно любой насос, который ничуть не уступает техническим характеристикам уже рассчитанных. Необходимо при выборе учесть следующие рекомендации от специалистов:

  1. Следует постараться как можно лучше изучить модель, которая вам понравилась. Выбрать насос лучше всего тот, у которого рабочая точка обычно располагается ближе всего к графику.
  2. Нужно выбирать насос не с очень высокими характеристиками, так как он будет потреблять излишнюю не нужную электроэнергию, а также создаст излишний шум.
  3. Рассчитывать производительность следует из максимальной нагрузки при самой низкой температуре на улице. Если же вам кажется, что насос потребляет слишком много энергии, то подберите менее мощный.
  4. В настоящее время у всех современных устройств есть три скорости. Благодаря их переключению можно оптимизировать работу всей системы отопления.

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Вило применяют для ускорения передвижения горячей воды особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений. Для того чтобы обогревать дома разработаны всего две серии Вило — они имеют свои особенности и плюсы.

Преимущества Wilo

Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много. Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Вило:

  • Трехступенчатая регулировка оборотов благодаря ручному переключателю.
  • Противокоррозионное покрытие корпуса насоса.
  • Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
  • Доступная цена.

Особенности насосов Вило TOP-S

Такие модели предназначены для помещений с площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления. Технические характеристики:

  1. Оборудование может работать в пределах от -20 до +130 градусов, иногда возможно увеличение температуры до 140 градусов, но не более.
  2. Труба соединяется с помощью фланца или же резьбы.
  3. Наибольшее допустимое давление: 6, 10, 6/10, 16 бар (индивидуальное исполнение).
  4. Три скорости переключения.
  5. Расширены функции сигнализации, двигателя и индикации.
  6. Термоизолирующий кожух.

Плюсы и минусы Вило

Негативных отзывов циркуляционных насосов Вило практически не имеется, но есть очень большой риск купить подделку, её почти невозможно отличить от настоящей. Оборудование пользуется спросом благодаря следующим преимуществам:

  1. Эти устройства долговечны.
  2. Имеется несколько ступеней защиты.
  3. Есть возможность ручного переключения оборотов двигателя.

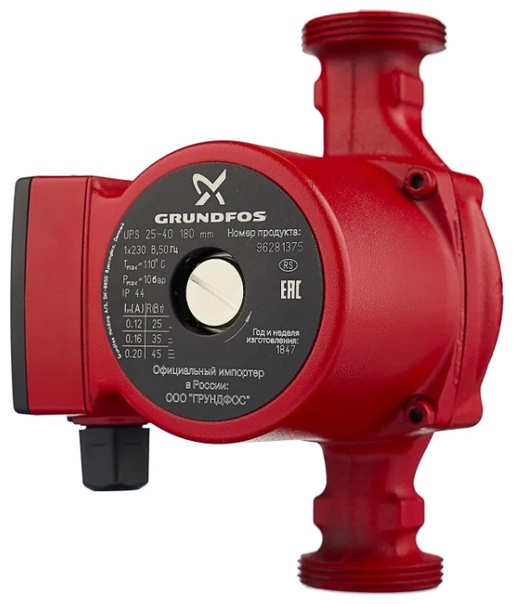

Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40

Основание устройства сделан полностью из чугуна. Конструкция привода изготовлена по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:

  • Up — обозначение типа оборудования;
  • S — переключатель скоростей насоса;
  • 25 — диаметр трубы, в мм;
  • 40 — наибольший показатель напора.

Такое циркуляционное устройство имеет небольшие размеры, именно поэтому оно не нуждается в дополнительном рабочем месте. Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.

Технические характеристики устройства:

  • Присоединение трубы — G 1 1/2;
  • Максимальный рекомендуемый подъем — 2,45 м;
  • Диаметр патрубков — 25 мм;
  • Напор — до 4 м;
  • Общая мощность — 25/35/45 Вт;
  • Вес — 2,6 кг;
  • Наибольший расход устройства —3,5 м3/ч;
  • Монтажная длина — 180 мм;
  • Максимальное рабоче давление — 10 бар;
  • Питание — 230 В.

Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью настройки таймера, который контролирует весь процесс по заданным параметрам.

Оцените статью: Поделитесь с друзьями!

Циркуляционные насосы для систем отопления

Интернет-магазин «НПП-Энергия» в Новосибирске предлагает купить качественные и надежные циркуляционные насосы для систем отопления и горячего водоснабжения от известных брендов по демократичным ценам.

Назначение

Применение циркуляционных помп гарантирует стабильную и безаварийную работу системы отопления за счет поддержания требуемого напора теплоносителя. Иначе говоря, эти приборы обеспечивают нужное давление внутри системы, перемещая жидкость по трубам и помогая ей преодолевать гидросопротивление элементов конструкции отопительного контура.

Внутри одной системы может быть до нескольких помп, одна из которых находится непосредственно в отопительном котле, а пара других — в самом контуре.

Дополнительное преимущество использования устройств состоит в том, что в этом случае котел не требуется размещать в нижней части отопительной системы.

Советы по выбору

Ниже мы перечислим ряд нюансов, которые помогут вам не ошибиться в выборе при покупке помпы.

  1. Перед тем, как купить циркуляционный насос для отопления частного дома или квартиры, обратите внимание на его устойчивость к воздействию высокой температуры. В случае с холодным водоснабжением этот показатель роли не играет.
  2. Для отопительных систем внутри одноэтажных зданий достаточно поверхностного циркуляционного насоса, способного поднимать водяной столб на высоту до 5 м. Для строений высотой в два этажа и более потребуется более мощное оборудование.
  3. Производительность работы прибора необходимо рассчитывать при условии минимальной загруженности устройства.

Модели циркуляционных насосов для отопительных систем и водопроводов, представленные в каталоге «НПП-Энергия», проходят многоступенчатую проверку на заводах-производителях непосредственно перед отгрузкой — вы можете быть уверены в качестве. У нас вы найдете высокотехнологичные циркуляционные насосы Wilo, VALTEC и др.

Циркуляционный насос для отопления: какой лучше выбрать

Сохранять тепло в доме без перебоев — важно в наших жестких погодных условиях. Поэтому при проектировании отопительной системы неизменно труется выбрать хороший циркуляционный насос.

04.09.2019

Циркуляционный насос [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/ ] служит для принудительного движения воды по замкнутому контуру циркуляции и рециркуляции (проще говоря, по трубопроводу). Он задает постоянный напор горячей воды в контуре, позволяет ей преодолевать сопротивление внутренней поверхности труб и радиаторов. Устройство и принцип работы циркуляционного насоса — Основные составные части насоса для отопительных систем- это: — Корпус — из устойчивого к коррозии материала: чугун, бронза, нержавеющая сталь; — Электродвигатель — располагается внутри корпуса; — Вал двигателя; — Ротор — вращающийся элемент, установленный на валу двигателя; — Рабочее колесо, или крыльчатка — установлена на роторе, основной элемент, задающий движение потока воды. Принцип действия Создание напора ведется за счет центробежной силы. — Поток воды заходит в насос, попадает в его камеру; — Рабочее колесо вращается, перемещая воду к краям камеры; — Возникает центробежная сила, в центре резервуара создается область низкого давления, куда, в свою очередь, засасывается новая порция воды; — На выходе же из камеры давление возрастает; — Вода поступает в выходной спиралевидный канал, двигаясь с приобретенной скоростью по спирали. Гидравлическое сопротивление труб снижается. — Под напором новые массы горячей воды проталкивают воду в трубах вперед, и она протекает до выхода из системы, где, остыв на 10-20ºС снова попадает в котел. Смысл использования насоса для отопления дома Хозяева дома могут выбрать систему отопления с естественной циркуляцией и с насосом. С естественной системой можно обеспечить теплом только очень небольшие дома, при этом тепло может неравномерно распределяться по радиаторам, а теплопотери (t на выходе — t на входе в котел) — от 20ºС. Она не требует подключения к электричеству, но требует очень точного расчета по законам физики. Создание напора абсолютно необходимо, если у системы присутствует более 2 разводок, есть перепады по высоте, в здании — 2 и более этажей, а длина трубопровода превышает 50 метров. [ /upload/medialibrary/f25/f2587f3a0b17be58fc87c5a3cb984459.jpg ] При использовании циркуляционного насоса для систем отопления: — Температура распределяется равномерно по всем радиаторам. — Потери тепла водой после обхода всего периметра составляют менее 10 С. Это разница между водой на выходе (после котла) и на входе. — За счет малых теплопотерь можно экономить на обогреве, а также продлить жизнь котла. Эффективность отопления повышается в среднем на 35%. Типы циркуляционных насосов Данные устройства делятся по: — По принципу работы ротора: сухой или мокрый; — По управлению: механическое или автоматическое. Устройство ротора Сухой ротор устроен так, что его основной механизм герметично заключен в корпус, а с горячей водой контактируют лишь само рабочее колесо, создающее движение воды. Электродвигатель у таких моделей обычно охлаждается воздушным потоком. Привлекательные качества таких моделей — — Высокий КПД, повышенная мощность — Подходят для использования в отдельных котельных, в системах горячего водоснабжения. Однако, они требуют ежегодной профилактики, работают довольно шумно, поэтому должны устанавливаться вдали от спален и других жилых помещений. Также “сухие” насосы требуют особой подводки труб, они также более крупные по размеру. Срок службы небольшой — около 3 лет. Обычно устройства с сухим ротором устанавливаются на больших, многоэтажных зданиях, а для частных домов они используются редко. Мокрый ротор получил более широкое распространение. Все движущиеся части погружены в воду, которая одновременно смазывает их и охлаждает двигатель. Детали должны быть изготовлены из устойчивых к коррозии материалов. По сравнению с предыдущим типом, мокрые роторы уступают по КПД, но их мощности с лихвой хватает для частного дома при правильном расчете. У мокрого ротора есть ряд важных преимуществ: — Высокая пропускная способность; — Возможность работать с тепловой магистралью небольшого диаметра; — Тихая работа; — Неприхотливость в обслуживании; — Средний срок службы — 7 лет. [ /upload/medialibrary/d59/d59241ac83ff9b8372bfa0f79716e3ab.jpg ] Принцип управления Управлять циркуляционным насосом можно путем переключения скоростей, от которых зависит интенсивность обогрева. Если нужно просто поддерживать тепло, его включают на минимум, если нужно быстро прогреть простывший дом, то скорость переключают на максимум. Делать это можно вручную или автоматически. При механическом типе управления хозяин каждый раз сам выбирает скорость вращения ротора. Такой вариант дешевле, легче поддается ремонту, подходит для небольших и средних частных домов. Но есть также автоматические модели, которые используют интеллектуальное управление, исходя из текущей температуры в помещениях. Автоматика сама решает, насколько быстро должен крутиться ротор, чтобы поддерживать оптимальную температуру. “Умный” подогрев может сэкономить от 25% энергии. Также, если в доме установлена многосоставная система отопления и водоснабжения с коллекторами, без автоматики не обойтись. Подбор циркуляционного насоса по техническим характеристикам Что означает каждый параметр, какие из них важны? Какой циркуляционный насос для отопления лучше выбрать? Мы перечислим самые важные параметры. Пропускная способность или производительность насоса Приводится в кубометрах в час. Выбрать производительность нужно исходя из мощности отопительного котла и диаметра трубопровода. — 1,8 м3/ч — тихая работа системы с трубами 1 дюйм — 3,1 м3/ч — отлично подходит для контура 1 ¼ дюйм — 4,9 м3/ч — тихая работа система для контура 1 ½ дюйм — 10,2 м3/ч — для 2-х дюймовых труб Частая в использовании формула расчета производительности по мощности котла — это: G = 0.86 х Q/dt Где G — производительность; Q — мощность котла; dt — разница между выходной и входной температурой. Таким образом для котла 25 кВт с разницей температур 20 º С на входе и выходе подсчет будет такой: 0,86 х 25000 % 20 = 1075 =1,07 м3/ч — необходимая производительность для такой системы. Характеристики котла указаны в его инструкции. [ /upload/medialibrary/167/167bba7b5f9c681c50046224542704d7.jpg ] Напор Напор представлен в метрах водяного столба — высота вертикальной струи, которую может вытолкнуть прибор. Предельная величина для моделей с мокрым ротором — 17 м. Выбрать эту величину нужно в зависимости от протяженности отопительной магистрали. — до 5 м в.с. — для длины контура до 80 м; — от 5 до 10 м в.с. — для длины контура от 80 до 160 м; — более 10 м в.с. — при длине магистрали от 160 м и выше. Предельная температура Обычно данная величина показывает, что аппарат может выдержать предельный нагрев воды + 10 ºС . У большинства моделей эта величина 110 ºС. У бюджетных моделей запас прочности по температуре — до 90 º С. Соединение Диаметр труб в частных домах редко превышает 1,5 дюймов. Циркуляционные насосы могут подстраиваться под заданное сечение отопительной магистрали при помощи наружной резьбы на выходе и соединительных муфт. Резьбовые соединения насоса поддерживают диаметры до 2-х дюймов. Уровень шума Измеряется в децибел (дб). Если думаете, как подобрать циркуляционный насос для частного дома, то оптимальные параметры — не выше 35 Дб. Примерно так же “шумят” современные холодильники. Устройство с шумностью от 40 дб и выше можно использовать только в изолированных помещениях. Размеры При встраивании в трубопровод важна монтажная длина прибора, которая обычно равна 13 и 18 см, а также размер входного и выходного патрубков (1 или 1,25 дюйма). Класс защиты Стандартный класс для этой категории товаров — IP44 (в корпус не могут проникнуть твердые частицы размером более 1 мм, а электросистема прибора полностью изолирована от попадания воды. Клапан сброса давления и воздуха Полезный апгрейд! Если вы думаете, какой циркуляционный насос выбрать для отопления частного дома, берите с данным клапаном. Он снижает вероятность аварии при отключении энергии, а также предотвращает холостую работу. Клапан открывается при возрастании давления и перегреве воды до критических температур. В России за городом инфраструктура не всегда стабильна, поэтому клапан стоит потраченных денег. Как подобрать циркуляционный насос по цене Почему насосы для отопительных систем стоят по-разному с одинаковыми базовыми характеристиками? Как определить, сколько лучше заплатить за данное устройство? Стоимость зависит от престижа бренда производителя, а также от его разработок, которые позволяют прибору работать без аварий весь положенный срок. Как правило, чем ниже цена, тем меньше дополнительных функций. Экономия на производстве происходит за счет более простых материалов в частях прибора, которые меньше изнашиваются. Задача дешевого насоса — прослужить указанный срок и выполнять основные функции. Фирмы “с именем” не экономят на деталях. При этом, покупая более надежную модель от проверенного производителя, вы избавитесь от расходов на ремонт при аварии, замене некачественного агрегата. В Мире Насосов мы продаем надежные модели и собираем отзывы на каждую, что дает нам право рекомендовать нашим покупателям лучшее на рынке. Качественный циркуляционный насос для отопления оправдывает свою стоимость экономией на топливе и длительностью эксплуатации. Основные категории по стоимости — это — До 4000 руб — аппараты небольшой и средней мощности с базовыми функциями и защитой, рассчитанные на определенный срок работы — Приборы от 4500 руб – средний сегмент, продукция от российских и зарубежных брендов в качественном исполнении, с несколькими степенями защиты и увеличенной прочностью за счет износостойких материалов. — От 13000 руб — начало Premium сегмента с автоматическим управлением и продвинутыми защитными мерами. Также это могут быть просто более мощные насосы от популярных брендов. Производители Европейские производители — отличаются стандартно высоким качеством, применением износостойких материалов и рациональных технологий по уменьшению расхода электроэнергии. Производятся по высоким стандартам энергоэффективности и защиты. — Grundfos (Германия) — серия UP, UPS, UPSD, Solar, Alpha, Magna — Aquario (Италия) — серия AC — DAB (Италия) — серия А, VA, VS, Evosta, Evotron, Evoplus — Wilo (Германия) — RS, Stratos, Smart, Top Российские производители — также работают по европейским стандартам, соблюдают все меры по безопасности продукции. При этом стоимость российских насосов ниже, чем у их европейских собратьев. — Unipump — серии CP, UPF, UPC, LPA — Джилекс — серии Хозяин и Циркуль. Бюджетным вариантом будет приобретение китайского отопительного насоса. Одни из лидирующих брендов. Продукция данных производителей не подведет и без проблем прослужит положенный срок при своевременном обслуживании. — Oasis — широко распространенные, недорогие насосы китайского производства. — Jemix — серии WRS, WRF. Лучшие циркуляционные насосы для отопления в нашем каталоге Grundfos UPS Абсолютный лидер всех рейтингов насосов для циркуляции — это Grundfos UPS. Надежность, лучшие материалы, европейское производство оправдывают стоимость. [ /upload/medialibrary/b64/b64ee537edc8435b82269dace764c2f3.jpg ] — Износостойкие материалы; — Тихая работа; — Мотор защищен от перепадов напряжения; — Высокий ценовой сегмент; — Бронзовый корпус; — Вал и подшипники изготовлены из керамики; — Устанавливается в горизонтальном и вертикальном положении; — Производство Дания. Оцените популярные модели: Grundfos UPS 25-40 180 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_grundfos_ups_25_40/ ] Grundfos UPS 32-80 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_grundfos_ups_32_60/ ] Grundfos Alpha 2 Мультифункицональный прибор нового поколения Грюндфос Альфа 2 имеет массу скоростных режимов — в том числе “Летний” и “Ночная экономия”. Также это первая модель, в которой есть режим Autoadapt — который адаптирует работу насоса к температуре, смене времен года. Такой прибор способен сэкономить немало денег на отоплении, а также он совместим со всевозможными “умными системами”, в том числе и с новыми котлами с экономным режимом. [ /upload/medialibrary/762/7627524fcb54ec0b54090e529ff760cf.jpg ] — Автоматическое электронное управление; — Тонкая настройка работы по потребностям; — 3 фиксированные скорости, 3 режима постоянного давления, 3 режима пропорционально давления; — Летний и ночной режимы; — Небольшие размеры; — Класс энергоэффективности EEI=0.15 – самый экономичный в мире; — Производство Дания. Популярные модели: Grundfos ALPHA 2 32-60 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_grundfos_alpha_2_32_60/ ] Grundfos ALPHA 2 25-40 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_grundfos_alpha_2_25_40/ ] DAB VA Итальянские насосы, которые отлично себя зарекомендовали. Работают на 3 скоростях с ручным переключением. Ротор имеет дополнительную шумоизоляцию. Подшипники смазываются перекачиваемой водой. Двойная электрозащита реализована в виде втсроенного термовыключателя. Отличное сочетание по цене/качеству. [ /upload/medialibrary/c9d/c9d83bd3d89b7f6ecd2bc9459e7a8755.jpg ] — 3 скорости; — Несложный монтаж в обоих положениях, можно выбрать установочную длину 130 и 180 мм; — Легко снимается и ремонтируется; — Малошумный; — Материал корупса двигателя — литой алюминий; — Керамический вал и упорный подшипник; — Полимерная крыльчатка; — Демократичный ценовой сегмент. Популярные модели: DAB 35/180 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_dab_va_35_180/ ] DAB 25/180 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_dab_va_25_180/ ] Джилекс Циркуль Популярная линейка от российского производителя, которую неизменно выбирают многие профессионалы. Большая мощность и возможность настройки скорости , хороший запас прочности, все необходимые меры защиты. Уровень шума от Джилекс Циркуль — не более 45 дб. [ /upload/medialibrary/a4b/a4b3d1119e892475fa666f4754c5bf3f.jpg ] — 3 скорости; — удобный в монтаже, с накидными гайками в комплекте; — уровень звука при работе — не выше 45 дб; — простота конструкции и ремонтопригодность; — компактный и довольно легкий — от 3 до 5,5 кг. Популярные модели: Джилекс Циркуль 25/40 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_dab_va_25_180/ ] Джилекс Циркуль 32/60 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_dzhileks_tsirkul_32_60/ ] UNIPUMP LPA Продвинутая линейка с автоматическим управлением и обилием режимов. Российский аналог Grundfos Alpha 2. Может задавать режим пониженного энергопотребления, режим пропорциональный и поддержания давления. Низкий уровень шума делает его хорошим выбором для частных домов. Двигатель с постоянными магнитами, высокий класс защиты IP42. [ /upload/medialibrary/687/6875c30ad98d1b8e2109b83a802884c2.jpg ] — 5 режимов скорости; — Ночной режим; — Электронное управление; — Не перегревается; — Работает с температурой теплоносителя от 2 до 110°С; — Уровень шума — до 43 дб; — Компактность. Популярные модели: Unipump LPA 25-40 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_unipump_lpa_25_40/ ] Unipump LPA 32-60 [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosy_dlya_tsirkulyatsii_gvs_i_povysheniya_davleniya/tsirkulyatsionnye_nasosy_dlya_otopleniya/nasos_tsirkulyatsionnyy_unipump_lpa_32_60/ ] Все еще не решили, какой циркуляционный насос для воды выбрать? Тогда мы подберем его за вас! Обратитесь в чат данного сайта или позвоните нам по телефону +7(831)-258-00-32 [ tel:+(831)2580032 ]  — и мы назовем вам оптимальные модели для вашей системы отопления на разные бюджеты! [ /upload/medialibrary/f72/f721e17c08742d3ba24f68f65e1780ac. jpg ]

Циркуляционные насосы

ГлавнаяКаталогНасосное оборудованиеЦиркуляционные насосы

Сортировать по:   цененазваниюпроизводителю

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

в сравнении

в корзинув корзине

сравнить

html?tmpl=compare»>в сравнении

Сортировать по:   цененазваниюпроизводителю

Отопительные системы, в которых теплоноситель движется по трубам под действием сил гравитации, хорошо работают в небольших зданиях с несложной схемой трубопроводов. Однако в современных загородных домах большой площади, нередко имеющих два или три этажа, протяженность труб больше, а схема их разветвлений оказывается достаточно сложной.

Чтобы такая система водяного отопления работала эффективно, нужно обеспечить хорошую циркуляцию теплоносителя. Она достигается при соблюдении нескольких условий, в числе которых – правильно спроектированная схема и её качественный монтаж. Но самым эффективным вариантом будет выбор закрытой отопительной системы, в которой используются циркуляционные насосы.

Закрытые системы отопления с принудительной циркуляцией давно используются в многоэтажной застройке, а в последнее время получают все большее распространение в частных домах. Они располагают рядом преимуществ, среди которых:

  • быстрое прогревание дома;
  • хорошая теплоотдача от труб и радиаторов отопления;
  • возможность гибкого регулирования мощности;
  • возможность использования трубопроводов меньшего диаметра, чем обычно применяют в открытых системах. Это позволяет сэкономить на стоимости труб и соединительных элементов.

Циркуляционные насосы рекомендуется устанавливать на трубопровод после котла, но до первого ответвления сети. Есть также вариант установки этого прибора на обратную трубу. В этом случае температура перекачиваемой жидкости будет ниже, что способствует продлению срока его эксплуатации. Можно встретить и другое техническое решение – включение этого агрегата в конструкцию котлов, применяемых для отопления индивидуального жилья – домов и квартир.

Другая сфера использования данного оборудования – системы горячего водоснабжения. Известно, что даже самые качественные водонагреватели имеют небольшой недостаток – необходимость сливать холодную воду из крана в ожидании горячей. Помимо дискомфорта, это ведет к неоправданному расходу воды, за которую, тем не менее, приходится платить. Избежать этой неприятности поможет насос циркуляционный для воды, который монтируется в замкнутый трубопровод и обеспечивает постоянное движение потока через водонагреватель даже при закрытом кране. Эта схема позволяет при открывании крана сразу же получить горячую воду.

На случай перебоев в подаче электроэнергии или неисправности прибора рекомендуется сделать байпас в месте его установки. Конечно, движение теплоносителя самотеком будет малоэффективным, но это лучше, чем полное отключение системы. На входе в прибор обязательно используется сетчатый фильтр, так как попадание твердых загрязняющих частиц приводит к его поломке.

Вариантом насосного оборудования, применяемого в сетях отопления и ГВС, является рециркуляционный насос. Он оснащается частотным преобразователем, который автоматически изменяет скорость вращения двигателя и подстраивает работу прибора под такие непостоянные параметры системы, как температура, расход теплоносителя и давление. Имеются модели, выполняющие одновременно функции насоса и сепаратора, отделяющего растворенный в воде воздух. В камере сепаратора происходит закручивание потока воды, а в следующей камере – его расширение. В результате давление падает, при этом воздух отделяется от воды и удаляется из устройства с помощью специального штуцера.

Частотно-регулируемые приборы незаменимы в системах кондиционирования, используемых в больших зданиях общественного, промышленного или коммерческого назначения. Функция изменения мощности в зависимости от внешних условий повышает эффективность агрегата и создает условия для экономии электрической энергии.

Предлагаемым насосным оборудованием могут оснащаться:

  • основные и зональные системы отопления с постоянным или переменным расходом теплоносителя;
  • системы отопления с насосной циркуляцией, схема которых выполнена в однотрубном или двухтрубном варианте;
  • напорные трубопроводы, которые работают с теплоносителями, имеющими переменную температуру;
  • популярные системы водяного отопления «теплые полы»;
  • геотермальные и солнечные системы отопления и горячего водоснабжения.

Как устроен циркуляционный насос

Все движущиеся элементы данного прибора заключены в прочный корпус, который может иметь разборную или неразборную конструкцию. Неразборные устройства не ремонтируются и при поломке подлежат замене. На неразборный циркуляционный насос цена ниже, чем на разборное оборудование.

Корпуса приборов, предназначенных для эксплуатации в отопительных системах, отливают из качественного чугуна, так как им приходится выдерживать довольно высокие нагрузки. Изнутри на чугун электрохимическим способом наносится катафорезное покрытие. Технология его нанесения следующая:

  • поверхность металла подвергается тщательной очистке и обезжиривается;
  • изделие погружается в электролитическую ванну с раствором специального вещества – катафорезного грунта. Происходит реакция, в ходе которой положительно заряженные частицы грунта прочно прикрепляются к поверхности чугуна;
  • выполняется ополаскивание с целью удаления частиц грунта, которые не закрепились;
  • затем изделие поступает в сушильную камеру, где под воздействием высокой температуры происходит затвердевание нанесенного покрытия.

В результате тонкий слой катафорезного покрытия прочно закрепляется на поверхности изделия. Это делает насос для циркуляции воды в системе отопления очень устойчивым к разнообразным физическим и химическим воздействиям. Кроме того, за счет покрытия обеспечивается гладкая поверхность чугунных стенок, что создает идеальные условия для быстрой циркуляции теплоносителя.

Санитарные требования к системам снабжения питьевой водой не допускают контакта с ней катафорезного покрытия, поэтому корпуса насосов для этих систем делают из бронзы. Бронза не только устойчива к коррозии, но и является инертным сплавом, а её гладкая поверхность не снижает скорость движения потока воды. Имеются также модели с корпусами из нержавеющей стали, предназначенные для систем горячего водоснабжения.

Основным элементом конструкции прибора является электродвигатель. В зависимости от типа установленного двигателя, все циркуляционные насосы для систем отопления и ГВС делятся на два вида:

  • устройства с мокрым ротором. Они отличаются низким уровнем шума, создаваемого в процессе работы. Ротор находится внутри камеры, через которую проходит теплоноситель, одновременно выполняющий функцию охлаждения двигателя. Статор двигателя надежно изолирован от жидкости согласно нормам электробезопасности. Подшипники, установленные в приборах этого типа, могут быть изготовлены из фторопласта или керамики, а для их смазки используется перекачиваемая жидкость. Для изготовления рабочего колеса применяют композитные материалы. Таким образом, все детали приборов с мокрым ротором устойчивы к коррозии и не нуждаются в постоянном техническом обслуживании. Недостатком электродвигателей с мокрым ротором считается не слишком высокий КПД – он составляет около 50%, но для небольших индивидуальных отопительных систем это не очень существенно;
  • можно купить циркуляционный насос с сухим ротором – в этом варианте оба главных элемента электродвигателя полностью изолированы от жидкости. Чаще всего такие модели используются там, где необходимо перекачивать большие объемы теплоносителя, – например, в отопительных системах промышленных предприятий или многоэтажных домов. Они отличаются более высоким коэффициентом полезного действия, который достигает 70%. Конструкция приборов с сухим ротором требует регулярного технического обслуживания, в том числе проверки состояния подшипников, уплотнителей и прокладок. Эту работу рекомендуется поручать специалистам. Как правило, каждый крупный производитель имеет сервисные центры в стране, где продается его продукция.

Чтобы присоединить к трубопроводам циркулярный насос для системы отопления и ГВС, используются фланцевые и резьбовые соединения. Что же касается безопасности прибора, то её обеспечивают встроенные системы защиты от перегревания двигателя, от перепадов напряжения в электрической сети и от «сухого хода», то есть от работы прибора без теплоносителя. Имеются в продаже модели с электронными защитными устройствами, а также с электронным управлением, способные автоматически поддерживать разные режимы работы.

Циркуляционные насосы для систем отопления – технические характеристики

Каждый производитель снабжает свои изделия документацией, в которой содержится необходимая пользователям информация. При выборе этого вида насосов рекомендуется обращать внимание на следующие технические характеристики:

  • требуемая производительность (объем теплоносителя, который данный прибор может перекачивать за один час) составляет обычно 2-4 м³/ч. Следует отметить, что на производительность влияют не только свойства насосного оборудования, но и характеристики магистрали, по которой движется теплоноситель;
  • величина напора для оборудования этого типа составляет от 4 до 8 м;
  • наличие функции ночного режима, которая позволяет при необходимости на несколько часов снижать производительность работы агрегата;
  • уровень потребления электрической энергии. Очевидно, что желательно выбирать экономичные агрегаты. Обращайте внимание на маркировку: по европейской классификации каждому прибору присваивается индекс ЕЕI с буквенным обозначением энергоэффективности от наиболее экономичного класса А до наименее эффективного класса G;
  • необходимое для работы агрегата напряжение в электросети. Для бытовых устройств достаточно напряжения 220V. Мощный промышленный насос для системы отопления с принудительной циркуляцией должен подключаться к трехфазной сети с напряжением 380V;
  • максимальная рабочая температура перекачиваемого теплоносителя, которая должна соответствовать условиям эксплуатации прибора;
  • устойчивость конструктивных элементов прибора к теплоносителям, в составе которых имеется гликоль – в этом случае агрегат подойдет не только для перекачивания воды, но и для систем с антифризом;
  • использование материалов, не подверженных коррозии, в том числе нержавеющей стали, композитов и керамики, которые продлевают срок службы прибора;
  • уровень шума, создаваемого при работе. Если планируется установка прибора в жилом помещении, шум должен быть минимальным.

Если вы решили купить циркуляционный насос для системы отопления, необходимо учитывать и такие параметры, как объем теплоносителя, на который рассчитана система; количество этажей в доме, протяженность и разветвленность отопительной сети, а также технические характеристики котла, который обеспечивает выработку тепловой энергии для данной системы. Правильный выбор требует специальных знаний и опыта, поэтому не стоит полагаться на советы из Интернета – лучше всего обратиться за помощью к профессионалам.

Далеко не всегда имеет смысл тратиться на мощный агрегат. Для небольшого частного дома или систем поквартирного отопления может оказаться вполне достаточным насос циркуляционный малой мощности, который потребляет совсем немного электричества, обеспечивая при этом хорошую скорость перекачки воды. Существуют также приборы, имеющие небольшие размеры и вес – они предназначены для установки непосредственно на трубопроводы перед посудомоечными или стиральными машинами, а также перед душевыми кабинами и водонагревателями проточного типа.

Покупка и установка прибора

Купить насос циркуляционный для систем отопления, цена которого находится в рамках ваших возможностей, а функции отвечают вашим пожеланиям, можно в любом салоне-магазине «Мой котел»! Имеющиеся в продаже модели и их основные характеристики можно посмотреть на страницах нашего каталога. Можно также оформить заказ на выбранный вами товар в нашем интернет-магазине.

Компания «Мой котел» предоставляет покупателям квалифицированную помощь в подборе насосного и отопительного оборудования. Вы можете воспользоваться для этого телефоном или побеседовать с нашими менеджерами в салонах. Кроме того, можно задать свои вопросы письменно в разделе «Вопрос – ответ».

Мы предлагаем покупателям также услуги доставки приобретенного товара и монтаж насосного оборудования с гарантией.

.

Циркуляционный насос: устройство, тип, установка, выбрать

Циркуляционный функционирующей насос циркуляции теплоносителя в системе отопления закрытого и типа. Циркуляционный насос состоит из стального нержавеющего корпуса, к которому крепится электрическая часть, состоящая из обмотки статора, внутри которого вставлен ротор.

На валу ротора закреплена крыльчатка, которая подаче электричества вращается, и происходит втягивание теплоносителя с одной стороны и выброс его в трубопровод системы с другой стороны. Создаваемый насосом напор, преодолевает гидравлическое сопротивление элементов системы отопления и осуществляет циркуляцию теплоносителя.

Безусловно, система отопления, со встроенным циркуляционным насосом, является более эффективной, так как обогрев дома осуществляется в течение нескольких минут после запуска отопительного котла. Грамотная установка циркуляционного насоса в системе отопления, значительно повысит ее эффективность и сделает такую ​​систему экономичнее в плане расхода энергоресурсов (как показывает практика экономия газа составляет примерно на 25-30%).За счет чего происходит экономия? Нагретый теплоноситель будет быстрее подаваться на радиаторы и быстрее вернуться в котел менее охлажденный, а более теплый теплоноситель быстрее подогреть, соответственно сниженная нагрузка на котел, который к тому же будет режеаться.

Типы циркуляционных насосов

По конструкционным особенностям делятся на механизмы «мокрого» и «циркуого» типа .

Конструкционная особенность насосов сухого типа заключается в том, что ротор не находится в прямом контакте с теплоносителем, так как его рабочая поверхность и электродвигатель разделены специальными уплотнительными нержавеющими кольцами.Тонкая пленка воды, находся между кольцами, при вращении герметизирует соединение за счет разницы давления во внешней среде системы отопления. Прижимная пружина действует постоянное поджатие колец по мере их износа и обеспечивает их «самоподгонку». КПД циркуляционных насосов с сухого типа составляет 80%. Однако, насосы данного типа достаточно шумные и более требовательны в обслуживании, в сравнении с насосами мокрого типа и используются в индивидуальном отоплении.

Циркуляционные насосы мокрого типа отличаются от «сухих» тем, что ротор вместе с крыльчаткой находится в прямом контакте с теплоносителем, который и охлаждает прибор и исполняет роль смазки.В насосах такого типа типа ротор и статор разделены специальным «стаканом» выполненным из нержавеющей стали, который обеспечивает герметичность части электродвигателя, находящейся под напряжением. Все части циркуляционного насоса мокрого типа, функционируют в перекачиваемой среде.
КПД таких насосов составляет около 55%, однако они менее шумные и неприхотливы в обслуживании. Их производительности вполне достаточно для систем небольших протяжностей, поэтому их наиболее часто используют в индивидуальном отоплении.

Как выбрать циркуляционный насос для системы отопления

Выбирая циркуляционный насос учитываются такие показатели, как его мощность, диаметр трубопровода, температура теплоносителя, уровень напоралоносителя, производительность и пропускная способность отопительного котла.

Параметры циркуляционного насоса отображены в его маркировке. Например, маркировка 25-60 — что она обозначает? 25 — диаметр присоединительного размера в мм., в данном случае это 1 дюйм, а 60 — это давление или высота подъема. В данном случае высота подъема составляет 6 метров водяного столба или 0,6 атмосфер.
Любой циркуляционный насос имеет три ступени мощности. Каждая ступень мощности характеризуется своей производительностью, то есть объемом теплоносителя, который прокачивает насос в один час.

Производительность циркуляционного насоса напрямую зависит от протяженности трубопровода (как правило при расчетах, на 10 м / п трубопровода приходится примерно 0,5 м.).насосного напора). Также не следует забывать, что чем уже сечение труб в системе, тем большее сопротивление будет испытывать теплоноситель.

Расход теплоносителя рассчитывают просто приравнивая его к параметрам мощности отопительного прибора. Например, при мощности котла составляющей 25 кВт, расход теплоносителя будет составлять 25 л / мин. Радиатора мощностью 15 к Вт необходимо 15 л / мин воды.

При протяженности трубопровода системы отопления не более 80 м, достаточно будет установки одного насоса, при более длительной протяженности трубопровода необходимо установить два и более циркуляционных насоса.

Установка циркуляционного насоса — особенности монтажа

Первое что следует сделать перед установкой циркуляционного насоса — определить место монтажа. Необходимо учитывать, что циркуляционный насос нуждается в периодическом обслуживании, поэтому он должен иметь к себе свободный доступ.

Наиболее оптимальное место для его установки, перед отопительным котлом, на обратном трубопроводе. Все дело в том, что в верхней части котла может накапливаться воздух и при установке насоса на подаче, будет происходить вытягивание воздуха из котла, что будет приводить к образованию вакуума и к закипанию завоздушенной части котла.Если же насос устанавливается перед котлом, то он будет вталкивать теплоноситель в него, что не будет приводить к образованию воздушных пробок. Кроме этого, такая система монтажа предусматривает работу циркуляционного насоса при более низких температурах (на обратке температура теплоносителя всегда, чем на подаче), а это продлевает срок его эксплуатации.

Очень важный момент монтажа — это положение вала циркуляционного насоса. Вал в обязательном порядке должен располагаться в строго горизонтальном положении, иначе насос будет находиться в воде не полностью, и в лучшем случае будет терять до 30% производительности, а в худшем — зона из-за перегрева может выйти из строя.

На выбранном участке монтажа циркуляционного насоса рекомендуется устанавливать, так называемый, байпас (обводная линия). Байпас необходим для того, чтобы в случаях отключения электричества или выхода насоса из строя, циркулировал через открытие краны по главному трубопроводу, и отопительная система продолжала работать уже в режиме естественной циркуляции.

Следует обязательно помнить, что диаметр трубы обводной линии (байпаса) должен быть меньше диаметра основного трубопровода.

Перед насосом необходимо установить фильтр грубой очистки, который будет защищать вращающиеся элементы механизма от мелких механических частиц. Особенно нежелательно попадание мусора на крыльчатку, которая может попросту заклинить, что приведет к сгоранию обмотки и выходу насоса из строя.

С обеих сторон насоса установить запорную арматуру (обычные шаровые краны). Перекрыв их, в случае необходимости, можно выполнить демонтаж или обслуживание циркуляционного насоса без полного слива теплоносителя из системы.

Еще более правильное будет использование одного из шаровых кранов обратного клапана.

Система выглядит следующим образом: перед фильтром грубой очистки устанавливается шаровый кран, за фильтром устанавливается циркуляционный насос вместо второго шарового крана — обратный клапан.

При использовании обратного клапана при необходимости можно демонтировать циркуляционный насос , перекрыв всего лишь один шаровый кран — обратный клапан, установленный по стрелке, не даст вытока теплоносителя с другой стороны насоса.

Еще одна функция клапана, это предотвращает противопотока давление в системе, особенно при высоких стояках на подающей линии. Что это значит? Если от котла вверх «выходит» вертикальный стояк большой протяженности, то давление будет направленно не только вверх, но благодаря силе гравмитации, будет создаваться давление, направленное вниз. Вот для того, чтобы часть давления не пошло в «обратку», и система «остановилась».

Насосы систем отопления: виды и способы монтажа циркуляционных насосов отопления

Вступление

Насосы отопления, усиливают циркуляцию теплоносителя и обеспечивают равномерный нагрев системы отопления. Если установить такой насос, то необходима установка прибора под наклоном, что делается для улучшения циркуляции, просто напросто отпадает. Если дом в несколько этажей, то установив в нём такой насос можно улучшить производительность системы отопления.

Насосы систем отопления — виды

Насосы, которые применяются для отопительной системы бывают двух видов.

  • Насосы с сухим ротором;
  • Насосы с мокрым ротором.

В нашей статье мы рассмотрим эти два вида более подробно, сделав обзор элементов конструкции.

Насосы систем отопления с сухим ротором

Конструкция рассматриваемого агрегата устроена так, что перекачиваемая вода не имеет прямого контакта с двигателем.Именно поэтому считается, что он более безопасен. В конструкции насосной части имеются два кольца, которые совершают между собой вращательные движения. Насосная часть, в свою очередь отделяется от двигателя установленным уплотнением. При помощи перекачиваемой жидкости смазывание механизмов насоса, тем самым предотвращает его износ. Кольца между собой плотно скреплены пружиной. Это позволяет регулировать прижимное усилие, если произошло истирание. Всё это способствует увеличению срока службы насоса, а также делает его более надёжным.

Чаще всего такой вид насоса, с сухим ротором, используйте на промышленных предприятиях, с большой объём воды.

Насос для дома

Для дома оптимальным превосходным будет установка прибора прямоточного вида. Он соединён с трубопроводом и является его частью. Сама труба устанавливается непосредственно на фундамент. Если по каким-либо причинам нет возможности установки трубы на фундамент, то насос следует монтировать на жёстком основания.

Повторюсь, насосы с сухим ротором используются в основном на производстве.Питание у них трехфазное, объем воды должен быть.

Для системы отопления коттеджа или загородного дома, оптимальным будет установка насоса систем с мокрым ротором.

Насос отопления с мокрым ротором

В корпусе такого отопительного прибора имеется ротор, на котором зафиксирована крыльчатка. За счёт перемещения жидкости в системе отопления она вращательные движения. Через гильзу насоса циркулирует вода, охлаждая и смазывая тем самым все подшипники.Чтобы циркуляция была наиболее оптимальной прибор необходимо зафиксировать на горизонтальной поверхности трубопровода.

Коэффициент полезного действия отопительных насосов такого типа не больше 50%. Если сравнивать с насосом с сухим ротором, то этот показатель меньше на 30%. Зато такие насосы имеют ряд преимуществ.

  • При работе он издаёт мало шума;
  • Цена на него невысокая;
  • У него маленький вес;
  • Он легко и просто устанавливается.

Такой прибор прослужит долгую службу, не требуя частого технического обслуживания.

Монтировать насос с мокрым ротором можно на любом из участков отопительной системы. Установку можно осуществить двумя способами.

Первый способ позволяет установить в самом трубопроводе,

второй способ установки в запасной линии.

Второй способ установки более распространён, т. к при аварийном отоплении отключение электричества все элементы системы продолжат свою работу.

Способ монтажа отопительного насоса

Подающая труба, которая находится вблизи выхода из котла отопления, является самым оптимальным для установки насоса. На трубопроводе, подающем теплоноситель, ставится запорный вентиль. Вентиль направляет теплоноситель по запасной трубе, где установлен циркуляционный насос.

В случае аварийного отключения электроэнергии или поломки насоса, вентиль открывается, и теплоноситель пускается по основной трубе теплопровода.Работа системы отопления не будет прервана, а будет осуществляться путём естественной циркуляции.

Если же, насос установить напрямую в подающий трубопровод, неработающий насос перекроет движение теплоносителя и система отопления перестанет работать.

Это все про насосы систем отопления.

© Obotoplenii.ru

Другие статьи по теме: Монтаж отопления

грамотное бесперебойное отопление и технические характеристики

Циркуляционный насос для систем отопления — это очень удобно и практично.Если же установить циркуляционный насос в обратную магистраль, то это поможет снизить расходы. Действительно, благодаря ему в котёл тепло поступает гораздо быстрее, а также менее остывшим. Для того, чтобы было как можно больше изучить эффект от такого оборудования, необходимо изучить все характеристики.

Общие и основные характеристики циркуляционных систем отопления

В основном во всех системах системы используются циркуляционные насосы , они осуществляют подачу жидкости, их устанавливают внутри корпуса.Общими и включенными таких изделий являются:

  • Производительность — она ​​показывает, какой объем жидкости циркуляционный насос способен пропустить через себя за один час работы в системе отопления. Все зависит от гидравлического сопротивления магистрали.
  • Напор — по-другому гидравлическое сопротивление. С помощью этого определяется максимальная высота, на которую насос поднимет весь столб воды.
  • Присоединительные размеры — подбирают обычно следующим образом: произвести подбор с учётом диаметра подключаемых труб отопления, а также длину корпуса.
  • Максимальная температура. Главной поддержки таких насосов является то, чтобы перекачивать нагретый теплоноситель. Лучше выбрать устройство, которое может выдерживать максимальную температуру до 110 градусов.
  • Производитель — этот параметр также немаловажен в работе. Лучше всего покупать продукцию известных поставщиков.

Выбор циркуляционного насоса — правила?

Когда вы получили требуемые параметры нужной продукции можно приступать к выбору модели. Может показаться, что теоретически подойдёт совершенно любой насос , который ничуть не уступает технические характеристики уже рассчитанных. Необходимо при выборе учесть следующие рекомендации от специалистов:

  1. Следует постараться как можно лучше изучить модель, которая вам понравилась. Выбрать насос лучше всего тот, у которой рабочая точка обычно устанавливается ближе всего к графику.
  2. Нужно выбрать насос не с очень высокими высокими, так как он будет потреблять излишнюю не нужную электроэнергию, а также создаст излишний шум.
  3. Рассчитывать следует из максимальной нагрузки при самой низкой температуре на улице. Если же вам кажется, что насос потребляет слишком много энергии.
  4. В настоящее время у всех современных устройств есть три скорости. Благодаря их переключению можно оптимизировать работу всей системы отопления.

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Применяются для ускорения передвижения горячей воды , особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений.Для того, чтобы обогревать дома разработано всего две серии Вило — они имеют свои две особенности и плюсы.

Преимущества Wilo

Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много . Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Вило:

  • Трехступенчатая регулировка оборотов благодаря ручному переключателю.
  • Противокоррозионное покрытие корпуса насоса.
  • Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
  • Доступная цена.

Особенности насосов Вило TOP-S

Такие модели предназначены для помещений с площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления.Технические характеристики:

  1. Оборудование может работать в пределах от -20 до +130 градусов, иногда возможно увеличение температуры до 140 градусов, но не более.
  2. Труба соединяется с помощью фланца или же резьбы.
  3. Наибольшее допустимое давление: 6, 10, 6/10, 16 бар (индивидуальное исполнение).
  4. Три скорости переключения.
  5. Расширены функции сигнализации, двигателя и индикации.
  6. Термоизолирующий кожух.

Плюсы и минусы Вило

Негативных отзывов циркуляционных насосов Вило практически не имеется, но есть очень большой риск купить подделку , её невозможно почти отличить от настоящего.Оборудование пользуется спросом благодаря следующим преимуществам:

  1. Эти устройства долговечны.
  2. Имеется несколько ступеней защиты.
  3. Есть возможность ручного переключения оборотов двигателя.

Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40

Основание устройства сделано полностью из чугуна. Конструкция привода изготовлена ​​по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:

  • Up — обозначение типа оборудования;
  • S — переключатель скоростей насоса;
  • 25 — диаметр трубы, в мм;
  • 40 — самый большой показатель напора.

Такое циркуляционное устройство имеет небольшие размеры, поэтому оно не нуждается в дополнительном рабочем месте.Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.

Технические характеристики устройства:

  • Присоединение трубы — G 1 1/2;
  • Максимальный рекомендуемый подъем — 2,45 м;
  • Диаметр патрубков — 25 мм;
  • Напор — до 4 м;
  • Общая мощность — 25/35/45 Вт;
  • Вес — 2,6 кг;
  • Наибольший расход устройства —3,5 м3 / ч;
  • Монтажная длина — 180 мм;
  • Максимальное рабочее давление — 10 бар;
  • Питание — 230 В.

Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью таймера, контролирует весь процесс по заданным параметрам.

Оцените статью: Поделитесь с друзьями!

Как выбрать циркуляционный насос для системы

В настоящий момент, современные водяные системы отопления не обходится без принудительной циркуляции жидкости. Для решения этой задачи использовать циркуляционные насосы различных конструкций.Это важный компонент, играющий решающую роль в эффективности обогрева и сокращении времени на отопление коттеджа или дома. Обычно, соответствующее оборудование подбирается еще на моменте проектирования инженерных сетей.

Циркуляционный насос работает непрерывно в течение всего отопительного сезона — он постоянно прокачивает охлаждающую жидкость через систему. Эффективность тепловых приборов зависит от того, насколько хорошо он это делает. Для этого оборудования важны надежность, легкость, минимально возможный уровень шума и минимальное энергопотребление.

Когда длина теплотрассы превышает 50 метров, котел расположен на цокольном этаже или в подвале, здание имеет два и более этажей, разница температур на выходе и выходе 20 ОС, теплопровод включает перепады высот или водяной теплый пол — отопительная система не будет эффективно работать без насоса для циркуляции воды. На рынке представленной фирм Grundfos, Джилекс, Espa, Unipump — в особенностях их применения.

Типы циркуляционных насосов.

Циркуляционные насосы два типа размещения двигателя — сухой или мокрый. В первом варианте мотор расположен в отдельном сухом корпусе и жидкой контактируют только лопасти крыльчатки. Во втором, ротор находится в воде. Оба варианта имеют свои особенности, на каком именно остановить свой выбор, зависит в первую очередь от размера отопительной системы.

  • Сухой тип — широко применяемые системы (крупные домохозяйства, коттеджные поселки, многоквартирные дома, промышленные постройки), так как обладает большим КПД около 80%, однако нуждается в периодическом обслуживании и имеет высокий уровень шума.
  • Мокрый тип — используется в частном строительстве, КПД 50%, низкий уровень шума и не нуждается в обслуживании в течение всего срока (8-10 лет).

Параметры выбора циркуляционного насоса.

В принципе, задача циркуляционного насоса как лучше соответствует требованиям: снабжать все радиаторы достаточным количеством воды для достижения заданной температуры в помещении и в тоже время, выполнять работу с максимальной энергоэффективностью.

При выборе этого оборудования необходимо выполнить следующие параметры:

  • Производительность, то есть объем жидкости, прокачиваемого агрегата за час его работы
  • Высота столба воды, обеспечиваемая насосом
  • Максимальная температура охлаждающей жидкости
  • Диаметр труб в системе отопления (чаще всего это 32 или 25 мм) и размеры корпуса блока, чтобы он соответствовал предполагаемому месту монтажа.
  • Количество потребляемой энергии
  • Уровень шума
  • Возможность подключения ШИП контроллера.
Характеристики циркуляционного насоса

При расчете нагрузок инженеры используют формулы и ПО. Однако, при выборе насоса для отопления частным домом, можно обойтись усредненными данными.

  • Производительность — рассчитывается от мощности отопительного котла. Если котел 40кВт, то насос должен иметь пропускную способность около 40л / мин (2,4м3 / час).
  • Максимальный напор (высота подъема) — рассчитывается по формуле, где на каждые 10 метров трубы должны приходиться 0,6 метров напора. То есть, для контура отопления длиной 100м, необходим напор не меньше 100/10 * 0,6 = 6 метров.
  • Температура — в системе с использованием газового или электрического котла, допустимые насосы с максимальной ТО жидкости 90 ОС. При использовании твердотопливных котлов допустимая температура не ниже 110 ОС.

Управление и безопасность циркуляционных насосов.

Современные циркуляционные насосы (Grundfos, Джилекс, Espa, Unipump …) имеют различные функции ручного, автоматического управления мощностью, безопасностью, энергосбережением, которые обеспечивают максимально эффективный обогрев помещения.

  • Ручная регулировка мощности.

Насосы Большинство с мокрым ротором имеют ручное переключение 3-4 фиксированных режимов скорости вращения. Этого вполне достаточно для регулировки производительности системы частного дома.При увеличении мощности уменьшается разница температуры жидкости на выходе и выходе, чем равномерная температура всех тепловых приборов в холодное время. При малых теплопотерях, когда нет необходимости использовать оборудование на полную мощность — скорость вращения ротора уменьшают, за счет чего насос снижает потребление электричества. Также, регулировка мощности насоса позволяет использовать трубы меньшего диаметра, нивелируя гидравлическое сопротивление.

  • Защита от сухого хода.

Автоматически выключает насос в случае утечки жидкости в теплотрассе и защищает двигатель от циркуляции в результате сухого хода. Ведь, в насосах мокрого типа, вода выполняет функцию смазки ротора и охлаждения мотора.

  • Защита от перегрева.

В случае сообщения обмотки мотора на температуру превышают допустимые рабочие характеристики, мотор выключается и его повторное включение возможно только после охлаждения до безопасных параметров.Эта функция особенно важна в высокотемпературных системах использующие твердотопливные котлы.

  • Автоматические программы и ШИМ.

Если в доме используется управление с помощью системы «умный дом» и цифровых контроллеров, необходим циркуляционный насос с подключением ШИМ-сигнала. Так же соответствующий разъем нужен, если в тепловой системе присутствуют солнечные коллекторы. Многие европейские компании выпускают модели с функционалом, в верхнем ценовом диапазоне.

Автоматические программы устройства автоматически регулируют мощность потока как в зависимости от давления и температуры в теплотрассе, так и от времени суток. Их использование в системах со сложным контуром и диаметрами трубок используется, например, когда в качестве обогревательного элемента используется «теплый пол», или насос используется в ГВС (горячее водоснабжение).

  • Сдвоенные циркуляционные насосы

Сдвоенные циркуляционные насосы позволяют не только значительно увеличить мощность потока, но, главное, обеспечить бесперебойную работу отопительной системы в случае выхода из строя одного из двигателей.Данная компоновка значительно экономит место в котельной, а так же сокращает расходы на резервный насос, фиттинги и фурнитуру.

Как выбрать циркуляционный насос для системы отопления загородного дома.

Как выбрать циркуляционный насос для системы отопления загородного дома.

Все больше и больше горожанами становятся счастливыми обладателями загородных домов. И если раньше дачная жизнь ассоциировалась только с жарким летом, то теперь сезон длиться практически круглый год.Однако далеко не все готовы мириться с неудобствами «стародачной» жизни — современному человеку для нормального отдыха требуется привычный комфорт. А в нашем не слишком мягком климате это понятие входит, прежде всего, в родном жилище. Именно поэтому, устройство систем отопления — весьма животрепещущая проблема для владельцев недвижимости на природе. Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без тепла попросту не будет.Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И подбор и монтаж этого незаменимого элемента систем отопления лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. В домах, коттеджах площадью до 100 кв.м. могут отопительные системы открытого типа. Принцип их работы основан на явлении конвекции — нагретый теплоноситель «легче» холодного и естественным поднимается наверх, откуда разливается по ветвям отопительной системы, отдавая тепло в воздух.Однако, несмотря на простоту и относительную дешевизну, такой способ отопления имеет ограниченное применение, потому что пригоден только для домов небольшой площади — приблизительно до 100 м2., Стоит отметить и невысокую эффективность данного метода.

Циркуляционный насос — насос, который устанавливается непосредственно в трубопровод и обеспечивает перемещение по трубопроводу, как правило системы отопления закрытого типа, повышенная эффективность отопления.Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором», например, GRUNDFOS типа UPS. Особенность этой конструкции является то, что охлаждение и смазка подвижных частей производит протекающую жидкую, работу агрегата бесшумной и надежной. Особенностью современных циркуляционных насосов являются экономичность, долговечность, небольшие габариты и бесшумность. Для домов с площадью свыше 150 кв.м. Необходимо использовать принудительную циркуляцию теплоносителя, так как естественная конвекция уже не обеспечивает равномерный прогрев всех отопительных приборов (батарейки).Циркуляционный насос перемещает жидкость по системе с заданной скоростью, быстро и эффективно доставляя тепло во все уголки здания. При этом важно правильно подобрать насос в соответствии с гидравлическими настройками отопительной системы. Это лучше доверить специалистам.

Для правильного выбора циркуляционного насоса всего, необходимо знать сколько тепла для отопления дома. Это достаточно сложный расчет, включает который в себя много параметров и делается специалистами.Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, вентиляция ли термостатические в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м ° / ч), по которой и подбирается насос. При уже существующей системы предпочтительнее используются регулируемые насосом, например насосы Grundfos Alfa 2. Такие циркуляционные насосы самостоятельно адаптируется к изменению расхода в системе, бесшумны и очень экономичны.Для приблизительной ориентации воспользуйтесь можно таблицей:

Таблица 1.

где хх — диаметр трубопровода

Часто в задают вопрос: «Почему шумят трубы системы отопления? Как убрать шум в трубах?»

Шум в трубопроводах вызывается обычно неправильно подобранным («переразмеренным») и установленным насосом, либо наличием воздуха в системе. Именно поэтому нужно с особым вниманием отнестись к подбору и монтажу циркуляционного насоса.Следует отметить, что рекомендуется установить гидрокомпенсатор (гидроаккумулятор, мембранный бак). Этот бак ставится для необходимого статического давления в системе. Гидрокомпенсатор позволяет избежать кавитационных нагрузок, которые вредны для насоса и показывают шум в трубах. Если в отопительную систему воздух, это тоже будет поп гул. Поэтому необходимо перед запуском отопления правильно удалить воздух из трубопроводов.

Для решения данной проблемы необходимо:

  1. Заполнить систему полностью.
  2. Удалить воздух из «воздушек» (специальных клапанов на отопительных приборах).
  3. включить котел.
  4. включить насос и открыть кран радиатора, убедившись, что циркуляция воды есть.
  5. Дать насосу поработать несколько минут.
  6. Выключить насос и повторно удалить воздух из системы.
  7. Проверить статическое давление и, при необходимости, дополнить водой систему (см. Таблицу 2)
  8. включить и, если это нужно, отрегулировать насос (обычно для регулируемых насосов это не требуется).

Таблица 2. Необходимое статическое давление на входе в насос.


Температура жидкости Минимальное давление на входе
75 0,5
90 2,8
110 11
Центробежные насосы могут без вреда для себя отключаться на длительное время, не время, например в летнее. Даже если в результате остановки в телескопе насоса возникнут отложения, их легко удалить, переключить нерегулируемый насос на максимальную скорость вращения. Регулируемые насосы, такие как GRUNDFOS ALPHA 2, Magna 3 снабжены специальными функциями деблокирования.

Современные модели циркуляционные насосы имеют вал и подшипники, сделанные из керамики. Это не только продлевает срок службы, но и делает их практически бесшумными в эксплуатации. Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка.Тем не менее, недавно все ведущие европейские производители циркуляционных насосов пришли к соглашению о единой классификации по энергопотреблению. При этом насосы класса «А» потребляют в среднем 6 Вт, что соответствует 90 кВт ч в год. Даже проверенные временем модели (GRUNDFOS UPS 100) будут в основном соответствовать классу В. Безусловно, надо отметить, что наиболее экономичны регулируемые циркуляционные насосы. Срок службы качественного циркуляционного насоса составляет не менее 10 лет. Для длительной бесперебойной работы следует использовать рекомендации производителей: правильно подобрать и установить циркуляционный насос, в системе специально подготовленную воду, не допускать «завоздушивания» системы.

Большой ассортимент циркуляционных насосов позволяет сделать подбор для каждой индивидуальной системы. Это обеспечивает отсутствие эксплуатационных проблем и долгую бесперебойную службу.

Для повышения комфорта и экономии энергии в системе ГВС индивидуального дома можно установить специальный циркуляционный насос, например GRUNDFOS UP Comfort. Это позволит не дожидаться, пока из крана пойдет горячая вода, что не только снижает затраты на электроэнергию, но и уменьшает расход воды.Стоит заметить, что в 2002 г. насос GRUNDFOS UP Comfort получил европейскую премию за промышленный дизайн. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA. При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимые напор. Из-за малого температурного перепада и большого перепада давления в системе подогрева требуется насос большей мощности, чем для радиаторной системы.Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA. При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимые напор. Из-за малого температурного перепада и большого перепада давления в системе подогрева требуется насос большей мощности, чем для радиаторной системы.Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления.

В таблице 3 представлены ориентировочные данные для подбора насосов для теплых полов.

Таблица 3. Рекомендуемый регулируемый насос для систем «Теплых полов»

Итак, в нашем обзоре мы постараемся ответить на большинство вопросов, которые занимаются у циркуляционных насосов. Безусловно, как уже говорилось, расчет и монтаж систем отопления — дело сложное и квалифицированное подход.Однако понять, как система работает и чего и как в экосистеме различные элементы ее несложно и вполне доступному современному домовладельцу. Более того, такие познания не только облегчают эксплуатацию дома, но позволяют с открытыми глазами сделать выбор наилучшего варианта среди всего многообразия сегодняшнего рынка.


Подбор насоса. Советы компании экспертов Климат Технологии

Как выбрать циркуляционный насос

Циркуляционный насос обеспечивает принудительную циркуляцию, как следует из названия, теплоносителя, чаще всего воды.Отопительные системы с естественной циркуляцией применяются все меньше и меньше. Ведь они имеют ряд недостатков. Применение же циркуляционого насоса позволяет уменьшить диаметр трубопроводов, не привязываться к размещению отопительного котла только в нижней точке, да и просто быстрее прогреть и создать комфортную температуру.

Простота конструкции, надежность и долгий срок службы циркуляционных насосов послужили их широкому применению в нашей жизни. Циркуляционные насосы есть в системах отопления, горячем водоснабжении.Имея примерно одинаковую конструкцию, для случая применения циркуляционных насосы все таки разнятся, особенно в части материалов для их изготовления.

Из всего вышесказанного следует отметить подборку насоса включает следующие основные категории:

  • условия эксплуатации, которые включают температуру теплоносителя и вещество, используемое в теплоносителя, а также диаметры трубопроводов
  • Стандартная производительность
  • напор

Для того, чтобы подобрать циркуляционный насос обеспечивает основные параметры (напор и производительность), которые находятся в непрерывной зависимости друг от друга. Напор, который создается циркуляционный насос должны преодолевать гидравлическое сопротивления элементов системы отопления запорно-регулирующая арматура, трубы, различные колена и тройники, отопительные приборы.

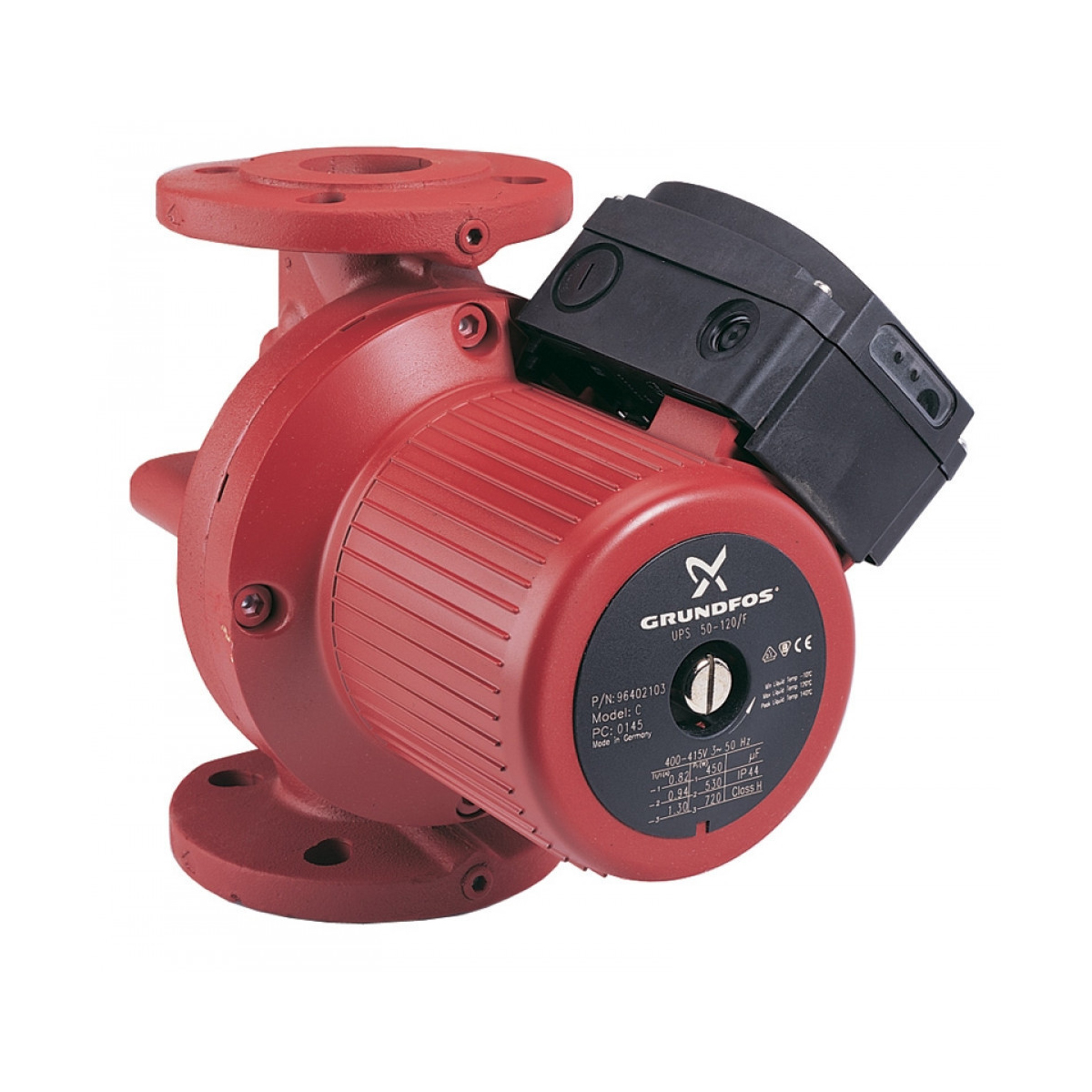

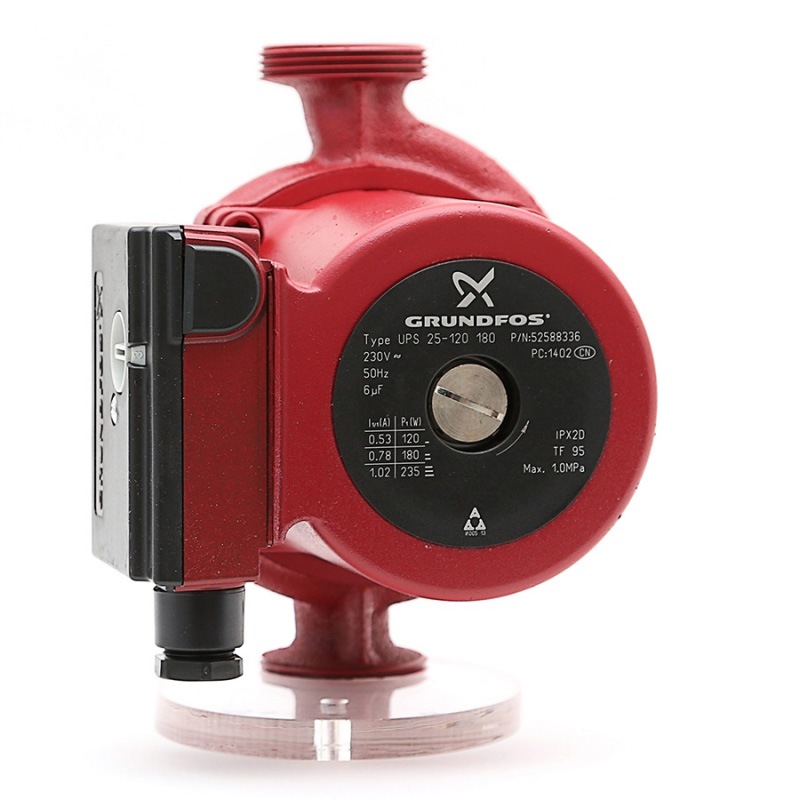

Для систем отопления частных домов, в основном, применяют насосы с так называемым «мокрым ротором». Рекомендуем обратить Ваше внимание на насосы GRUNDFOS UPS. Конструктивным типом насосов GRUNDFOS UPS является охлаждением и смазкой подвижных элементов самой протекающей жидкостью.Современные циркуляционные насосы, особенно ведущих мировых лидеров, таких как Grundfos Дания экономичны, надежны, долговечны и малошумны. Хотя относительные новички, например, циркуляционный насос, Спрут завоевывает покупателя своей ценой и неприхотливостью и уже твердо и уверенно зарекомендовал себя на рынке Украины. Чтобы насос работал надежно и не доставлял хлопот, его необходимо правильно подобрать. Без некоторых расчетов здесь никак не обойтись.

В системы отопления. При подборе насос всего нужно определиться с теплом, необходимым, чтобы не мерзнуть в доме или зимой в квартире. Его примерно можно вычислить в зависимости от площади обогреваемого помещения. Исходя из расчетов по европейским стандартам, количество тепла, необходимое на отопление 1 кв.м в доме с 1–2 квартирами составляет 100 Вт, а для многоквартирных домов 70 Вт.

Однако, если теплоизоляция здания не отвечает нормативам, то в расчет берут более высокое удельное потребление тепла. Для промышленных помещений и жилых домов с улучшенной теплоизоляцией требуется 30–50 Вт / кв.м.

далее направляют внутренний насос:

Расход (объемная подача) рассчитывается по следующей формуле:


— объемный расход, м3 / ч
— потребная тепловая мощность, кВт
— температура в подающем трубопроводе, ° С
— температура в обратном трубопроводе, ° С.

Потребную тепловую мощность определяем по табл.1 (при максимальных тепловых потерях = 100 Вт / м2):

Таблица 1 — Потребная тепловая мощность, кВт

Sот, м2

60

70

80

90

100

120

140

160

180

200

220

240

260

280

300

320

340

360

Ф, кВт

6,0

7,0

8,0

9,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

24,0

26,0

28,0

30,0

32,0

34,0

36,0

Следующим при подборе насоса будет определение необходимого напора (давления) в трубопроводе — сопротивление, которое насос должен преодолеть при нагревании воды в трубах.
Высота всасывания насоса Н определяется следующей формулой:

где:, — потери давления в подающем и обратном трубопроводах (Па / м), контрол по табл. 2

Таблица 2 — Потери давления

Данная таблица используется для определения вероятных потерь давления в трубопроводе, измеряемого в Па / м (при температуре воды 60 ° С).
Рекомендуемые потери в трубах — не более 105 Па / м.

, -длина подающей и обратной линии, м;
,, — отдельные сопротивления, Па.
Значения отдельных сопротивлений можно найти в технических требованиях изготовителей на изделия. При отсутствии данной информации, в качестве приблизительной оценки можно использовать следующие значения:
Котел: от 1000 до 2000 Па
Смеситель: от 2000 до 4000 Па
Термостатический вентиль: от 5000 до 10000 Па
Тепломер: от 1000 до 15000 Па.

На следующем этапе работы необходимо определиться с одним параметром.Многоскоростные насосы (обычно три скорости — ИБП GRUNDFOS) позволяют с легкостью корректировать температуру радиаторов отопления в квартире — скорость работы насоса можно снизить, при увеличении температуры на улице. Регулировка скоростей осуществляется переключателем на корпусе насоса. Если желания возиться с насосом нет, можно приобрести полный автомат, который сам «приспособится» под систему и будет работать в оптимальном режиме (GRUNDFOS ALPHA 2).

Исходя из вышеперечисленных критериев, теперь мы подобрать необходимый насос.Однако следует учесть, что параметры, которые мы получили в результате приведенных выше расчетов, необходимы для работы при максимальной расчетной нагрузке. Как правило, такие условия крайне редко встречаются в большой тепле не столь велика.

Для приблизительной ориентации можно посмотреть таблицы:

Таблица 1. Рекомендуемый регулируемый насос

Дом, м2

Объемная подача
в радиаторной системе отопления,
м 3 / ч

Тип насоса

80-120

0,4

GRUNDFOS ALPHA2 25-40
ИБП 25-40

120–160

0,6

GRUNDFOS ALPHA2 25-40
ИБП 25-40

169-200

0,7

GRUNDFOS ALPHA2 25-40
ИБП 25-40

200–240

0,8

GRUNDFOS ALPHA2 25-40
ИБП 25-40

240–280

0,9

GRUNDFOS ALPHA2 25-60
ИБП 25-60

Есть один нюанс при использовании циркуляционных насосов для системы горячего водоснабжения. Для циркуляции горячей воды бытового назначения рекомендовано использовать насосы с корпусом из нержавеющей стали, бронзы или латуни. Это связано с быстрым разрушением чугунных корпусов в воде, богатой кислородом. Выбрать нужную модель можно в каталоге, это насосы Comfort UP.

В последнее время пользователи все больше задаются вопросом, как много электроэнергии будет потреблять насос. Не смотря на то, что циркуляционные насосы отличаются экономичностью и потреблением энергии у них не больше, чем, скажем, у небольшой электрической лампочки, однако производители продолжают работать над их экономичностью.

В заключении хотелось сказать об одном очень важном соглашении, к которому пришли ведущие производители циркуляционных насосов. В соответствии с единой классификацией по энергопотреблению, всем циркуляционным насосам присвоили ярлыки категории, имеется ввиду аналогия с бытовой техникой. К примеру, потребление энергии насосов «А» класса (таких как, GRUNDFOS ALPHA 2) составляет в среднем 6 Вт, что соответствует 90 кВтч в год. Безусловно, надо отметить тот факт, что на сегодняшний день наиболее экономичными являются регулируемые циркуляционные насосы.

≡ Управление циркуляционным насосом | САНТЕХНИК

Управление циркуляционным насосом. Прежде чем приступить к тому, что и как он на самом деле контролирует, нужно сначала посмотреть, есть ли такой контроль в Вашей системе отопления и как его настроить. Если это возможно, вы можете отрегулировать мощность насоса отопления и автоматически.

В этой статье:

Управление циркуляционным насосом

Неуправляемый циркуляционный насос является простейшей версией циркуляционных насосов.Они всегда работают с одинаковой мощностью, независимо от того, присутствует ли потребность в обогреве здания или нет. Этот насос не имеет управления. Такие насосы практически уже не применяются в современных системах отопления.

Другой вариант циркуляционного насоса — ступенчатое регулирование мощности (скорости) работы циркуляционного насоса. Как правило, три ступени мощности, например у циркуляционного насоса Wilo RS 26/6. Такие насосы очень распространены в системах отопления — регулирование производится вручную настройкой скорости или при помощи внешнего управления.В этом случае автоматика котла или системы отопления дает включение или отключение насоса анализ температуры в помещении или наружного воздуха по отопительной кривой.

тем не менее, мы действительно говорим о реальном управлении циркуляционным насосом, если перед нами регулируемый высокоэффективный насос . Он реагирует на потребности в тепле в случае уменьшения или увеличения мощности.

Высокоэффективный насос отопления может сэкономить много энергии — его мощность макс.до 6 Вт, а мощность трехступенчатого насоса — до 60 Вт. По этой причине владельцам частных домов для оптимизации энергопотребления системы отопления желательно подумать о замене старого насоса.

Управление циркуляционным насосом по разности давлений

На рынке присутствует большое количество регулируемых циркуляционных насосов с управлением по разности давления теплоносителя в подаче и обратке — управление по перепаду давления. Для управления производит анализ перепада давления на выходе и выходе из циркуляционного насоса.

Как работает этот вариант управления циркуляционным насосом? В зависимости от давления в контуре отопления, определяя перепад давления насос будет регулировать производительность. В основном используемое следующее:

  • Чем больше закрытых термостатов в системе отопления, и как следствие, теплоноситель не проходит через большинство радиаторов, тем сильнее давление в системе. Автоматика насоса будет снижать скорость насоса, снижая тем самым расход в системе.
  • Если большинство термостатов будут открыты для системы помещений, и теплоноситель циркулирует по большей части радиаторов, давление в системе падает.Регулируемый циркуляционный насос реагирует на это скорость и расход теплоносителя для поддержания комфортной температуры.

Таким образом, циркуляционный насос может реагировать на внешние параметры — температуру в помещениях, и адаптировать свою производительность. Это снижает требования к автоматике системы отопления и делает управление более адаптивным и экономичным.

Управление циркуляционным насосом по разности температуры

В качестве альтернативы, например, имеется управление циркуляционным насосом по разности температуры между температурой подачи и температурой обратки.Температура подачи — это та температура, с которой теплоноситель поступает из котла, температура обратки — та, с которой он возвращается из отопительного контура в котел.

Если разница температур низкая, это указывает на то, что производительность насоса в настоящее время слишком высока. Затем управление циркуляционным насосом снижает мощность насоса.

Мы рекомендуем насосы Wilo

Выводы

Все операции, упомянутые здесь, работают автоматически.Однако в некоторых случаях циркуляционные насосы также можно настроить вручную для контролируемой или неконтролируемой работы и для работы в режиме минимальной и максимальной мощности.

РубрикаРазное

Добавить комментарий
