Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

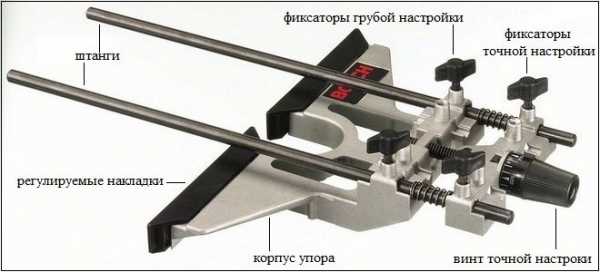

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

  • штанги, которые вставляются в специальные отверстия в корпусе фрезера;
  • стопорный винт, посредством которого штанги фиксируются в требуемом положении;
  • винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
  • опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

  • вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
  • ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

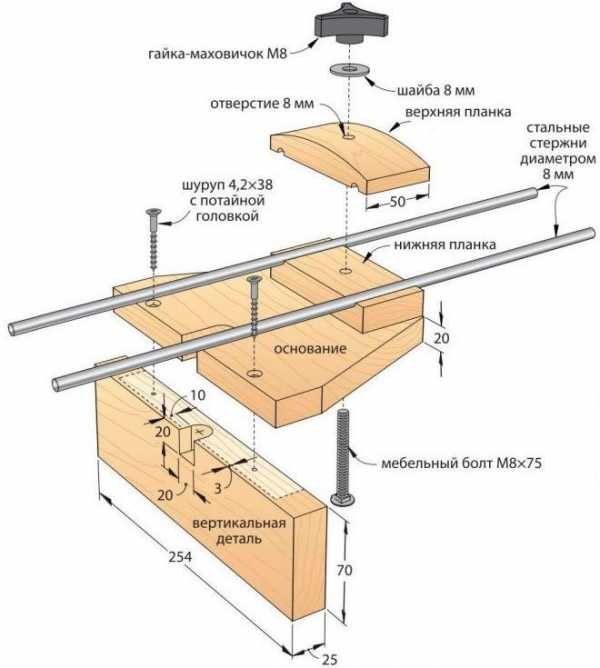

Устройство самодельного параллельного упора из твердой древесины

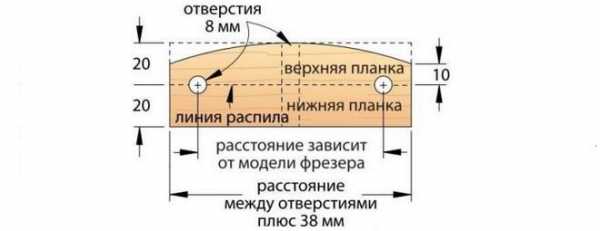

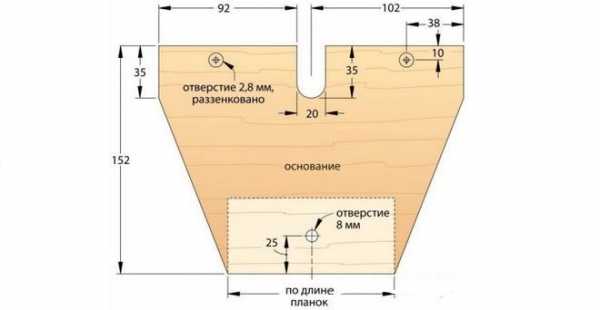

Чертеж основания

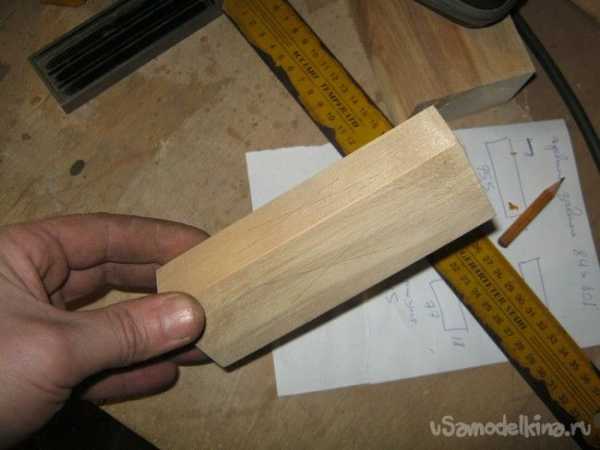

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

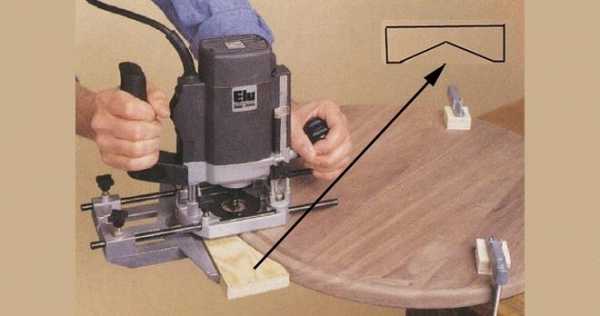

Доработка штатного упора для фрезерования округлостей

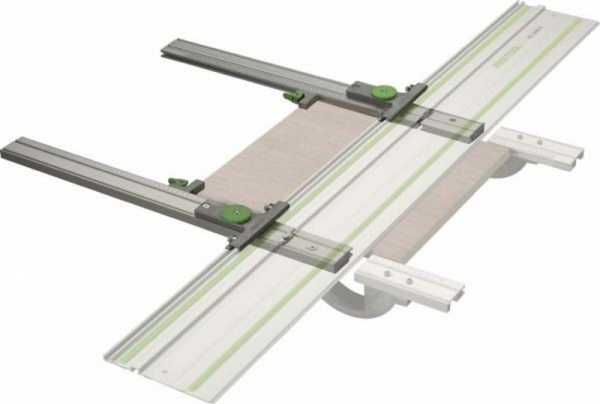

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

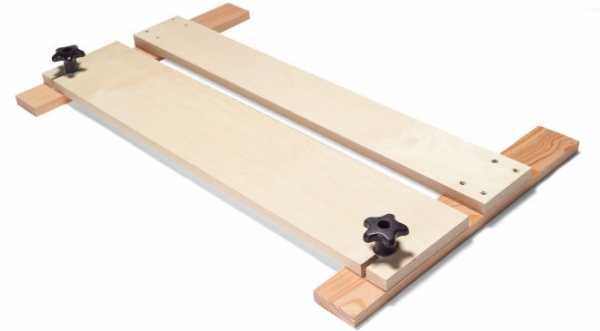

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

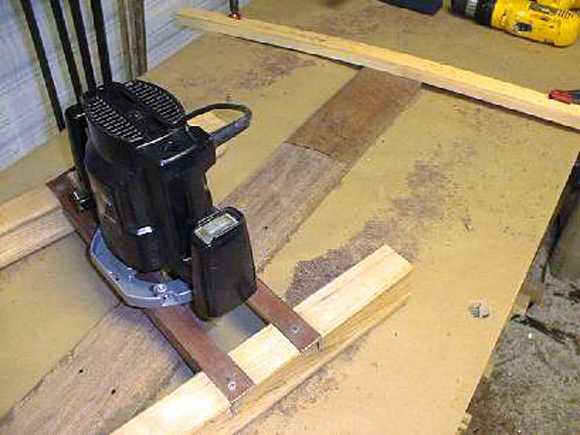

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

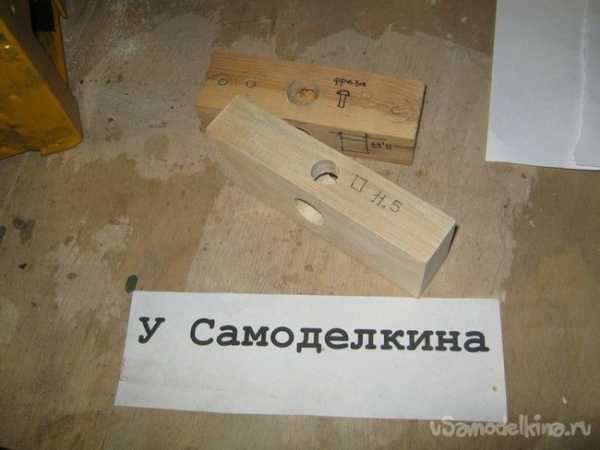

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

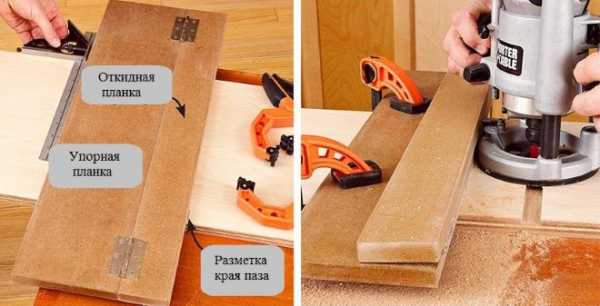

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

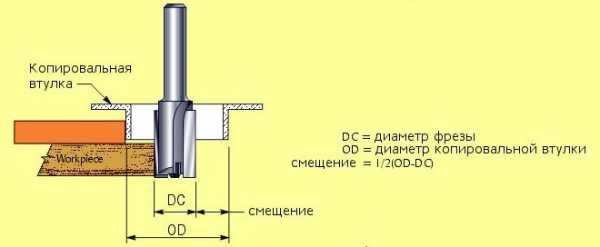

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

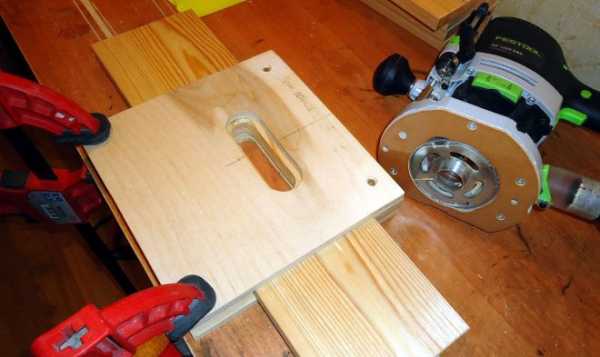

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

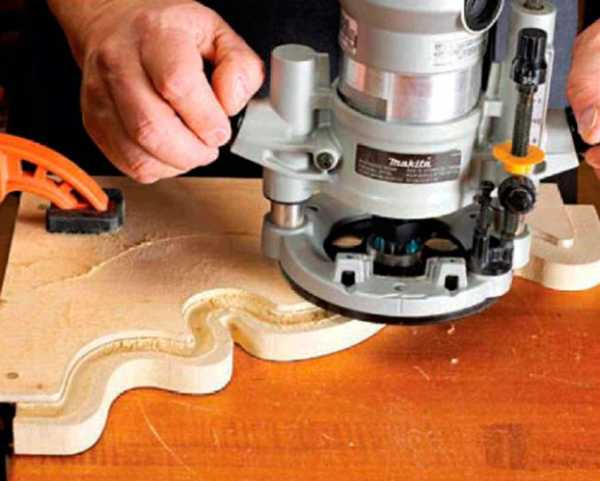

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

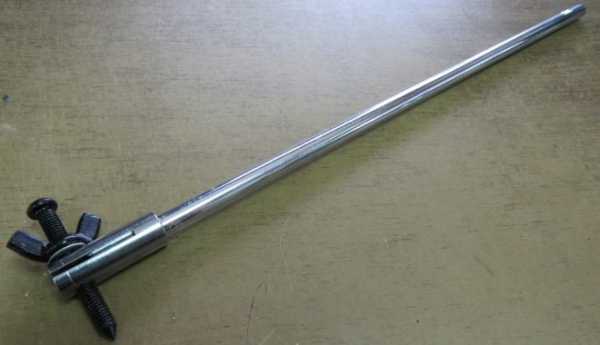

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

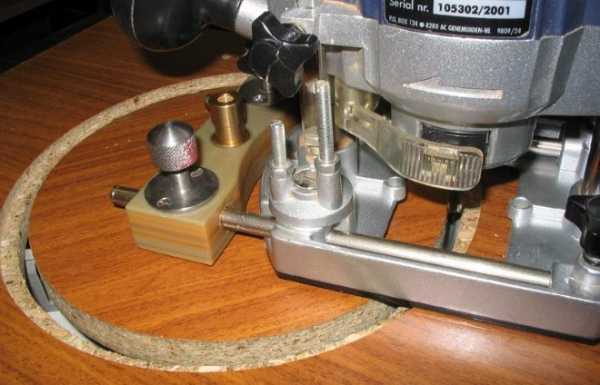

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

  • основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
  • два башмака, которые перемещаются по пересекающимся направляющим;
  • две монтажные штанги;
  • кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

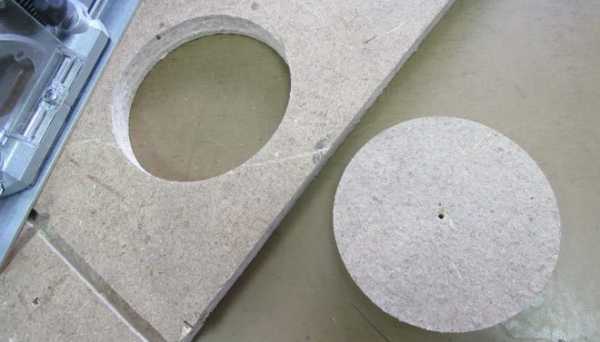

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

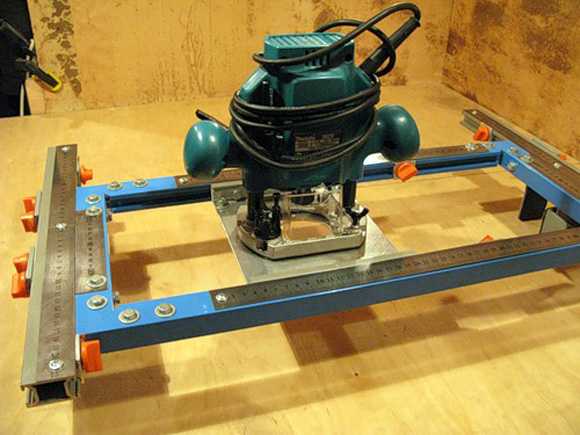

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

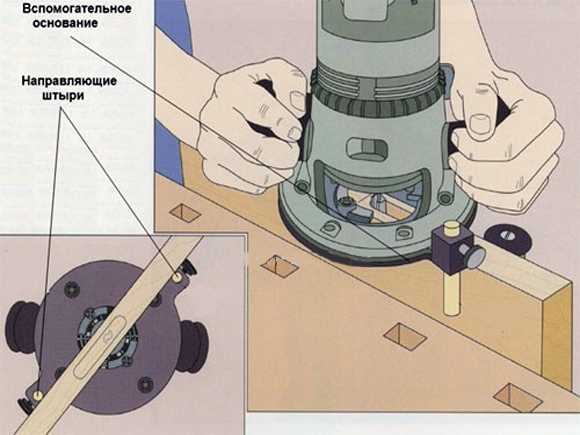

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

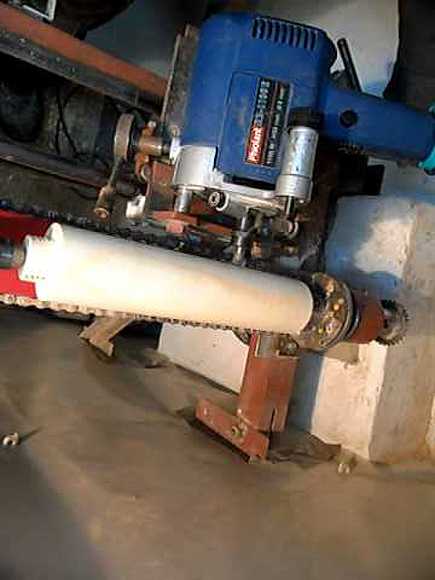

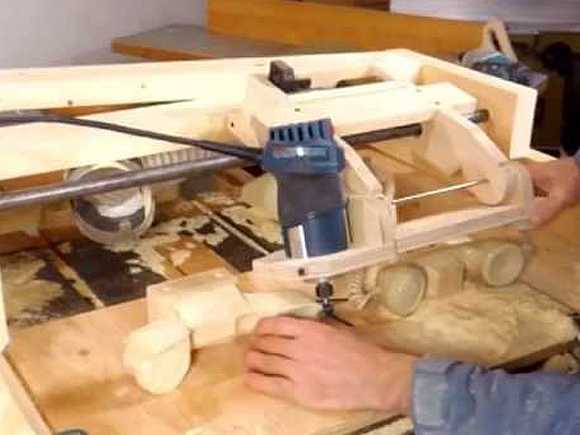

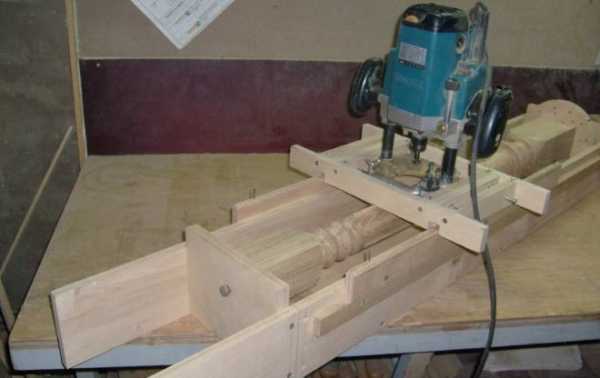

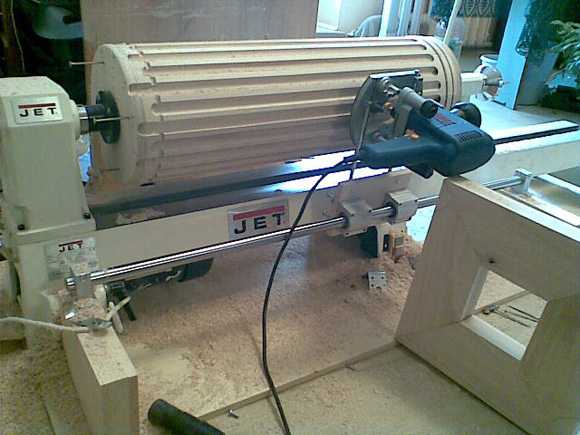

Приспособление для нарезки канелюр в балясинах

Фрезе и рамка в сборе
Каретка для фрезера
Делительный диск

Конструкцию данного приспособления составляют:

  • корпус;
  • передвижная фрезерная каретка;
  • диск, при помощи которого выполняется установка угла поворота;
  • винты, обеспечивающие фиксацию обрабатываемой заготовки;
  • стопорный винт.
Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Приспособления для ручного фрезера по дереву своими руками: видео

Любые изделия из натуральной древесины высоко ценятся в силу своей экологичности и уникальность. Чтобы создавать своими руками настоящие шедевры из такого натурального материала, необходимо иметь ручной фрезер и обладать необходимыми навыками его использования.

Кроме того, также важными являются и дополнительные приспособления для фрезера, позволяющие производить детали любой сложности именно такими, как они были задуманы автором. Самодельные приспособления для такого инструмента по дереву представляют собой довольно простые конструкции, исполнение которых не требует особых навыков или материальных средств, главное – иметь желание. Но благодаря их использованию обработка разнообразных деталей станет намного проще.

Стол для инструмента

Фрезерный стол с упорами

Самым первым необходимым приспособлением, которое дает возможность удобно работать с таким ручным инструментом, является фрезерный стол.

Самая простая конструкция стола состоит из столешницы, в качестве которой может использоваться лист ДСП или другого подобного материала с отверстиями для установки инструмента, а также направляющей, которая крепиться к столу струбцинами.

Сделав обычные ножки, получиться основное приспособление для нашего ручного инструмента – стол, на котором можно будет устанавливать любые другие приспособления.

Параллельный упор

Подобное устройство для ручного фрезерного станка по дереву достаточно часто идет в комплекте оборудования. Но всегда есть возможность сделать его своими руками. Для чего это делается? Сам по себе упор дает возможность отрезать материал по прямой линии. Но нередко бывает так, что разрез требуется сделать не прямым, а, к примеру, дугообразным.

В таком случае целесообразно сделать фрезерный упор, одна из сторон которого будет прямой, а вторая – повторять форму детали. В таком случае появиться возможность резать по дереву разными способами. Шаблоны для подобных упоров каждый мастер создает своими руками «под себя» в зависимости от целей использования фрезерного станка.

Направляющие для фрезера

Направляющие

Одной из основных компонентов комплектации ручного станка для вырезания по дереву являются его направляющие. Изготовить их собственноручно можно из обычных брусков.

В случае использования одного направляющего его необходимо плотно прикреплять к основанию, на котором будут проводиться все необходимые работы. Чтобы сделать всю конструкцию более надежной, вместе с тем исключив вероятность смещения шаблона, его можно дополнительно закрепить боковыми упорами.

Если использовать такое устройство для ручного станка, которое мы сделали своими руками, всегда можно сделать дополнительно пазы в нескольких изделиях.

Самодельные направляющие бывают:

  • Т-образными;
  • На петлях, могут складываться наподобие книги;
  • L-образными.

Достаточно удобным в использовании являются направляющие, которые имеют вид лыж. Использовать их можно с любыми типами ручного фрезера, делая работу с деревянной заготовкой максимально точной и чистой.

Приспособления для обработки тел вращения

Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:

  • корпуса;
  • передвижной каретки, на которой устанавливается сам инструмент;
  • дисков, при помощи которых можно задавать требуемый угол поворота;
  • винтов, надежно закрепляющих обрабатываемые детали.

Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным. Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.

Циркули

Циркуль для фрезера

Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.

Более высокой эффективностью в использовании отличается циркуль с двумя штангами. Изготовив его из какого-либо прозрачного материала, к примеру, оргстекла, на поверхность приспособления можно наносить метрическую шкалу, что сделает его использование еще более удобным.

Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали. Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.

Небольшие дополнительные приспособления

Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.

Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.

От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.

Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.

Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.

stanokgid.ru

Своими руками можно сделать многое, в том числе и приспособление для фрезера

Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником.

Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.

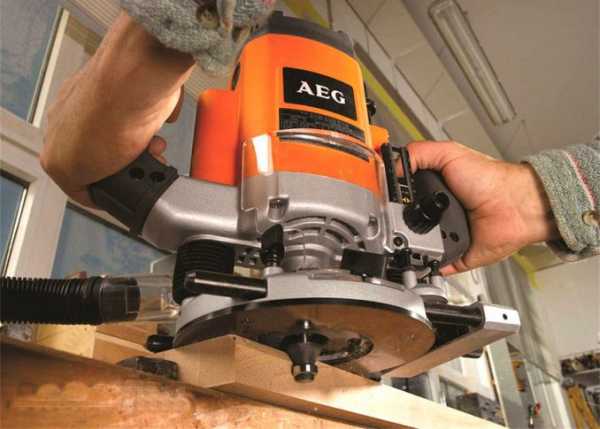

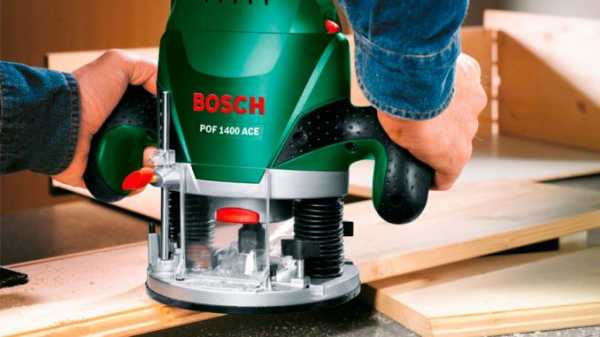

Так выглядит фрезер по дереву

Элементарные приспособления, как правило, входят в комплект электроинструмента, но с их помощью можно выполнять лишь простые задачи. Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить своими руками.

Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты. Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

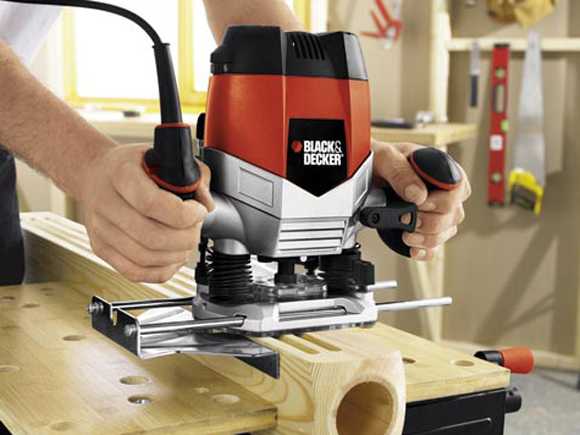

Параллельный упор

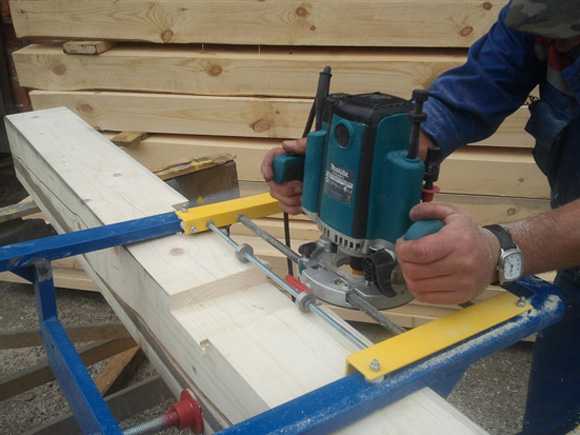

Вспомогательное приспособление — параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Обратите внимание

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.

Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером — направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.

Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

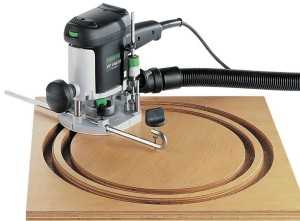

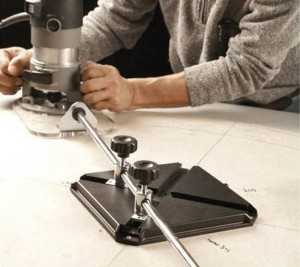

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.

Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.

В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон — шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.
Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)
При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.

Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.

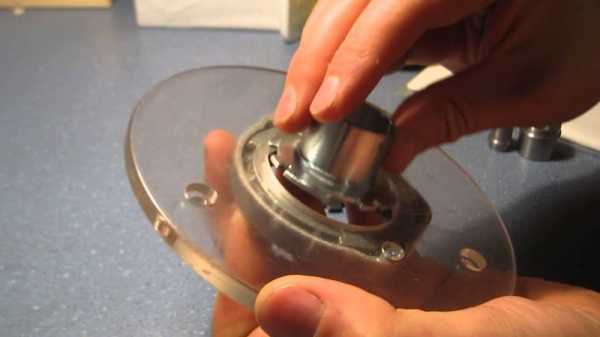

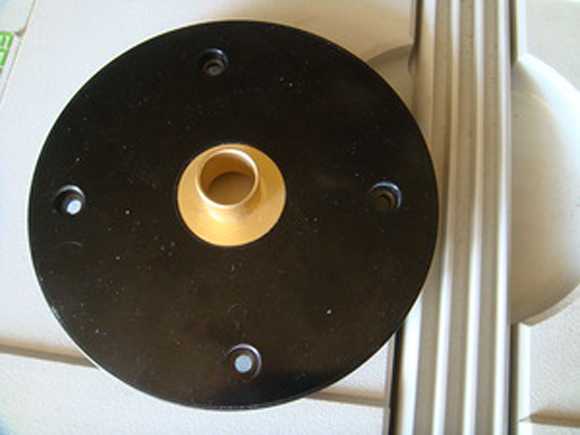

Установка копировальной втулки на фрезер

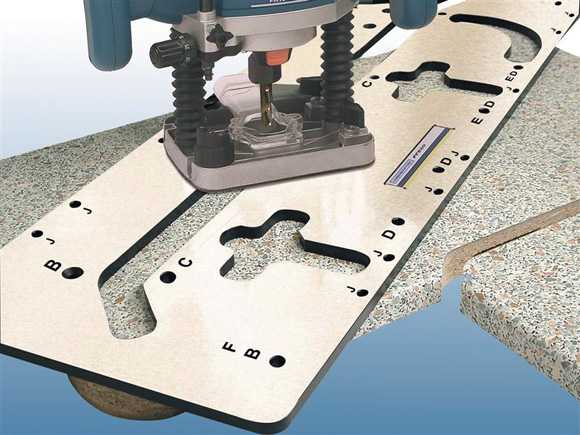

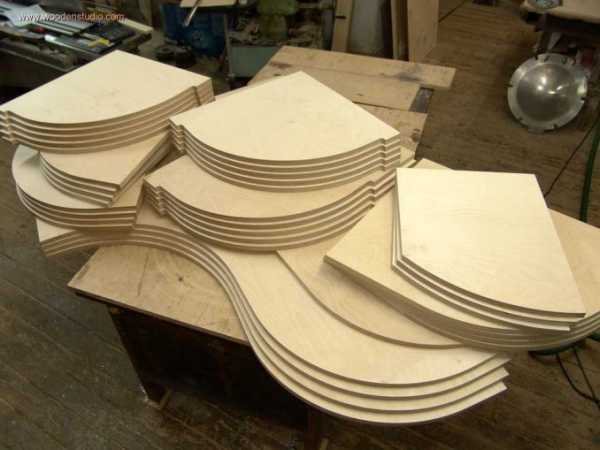

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

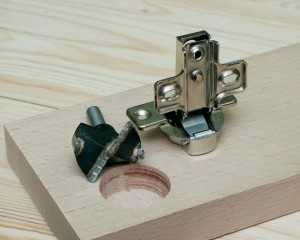

  • прорезывание углублений под дверные замки и петли
  • изготовление филенчатых поверхностей дверей
  • производство фигурных наличников
  • нарезание шипов для соединения деревянных изделий
  • изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.

Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

ВАЖНО! Универсальных шаблонов не бывает. Каждая матрица изготавливается под конкретный фрезер, копировальную втулку и собственно фрезу.

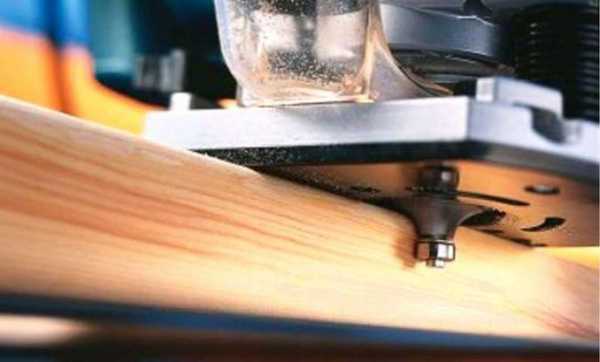

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

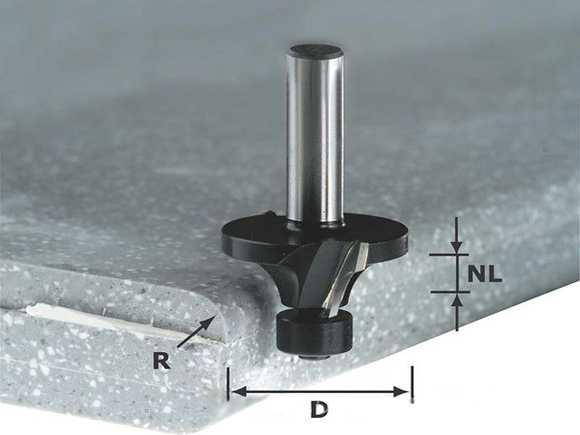

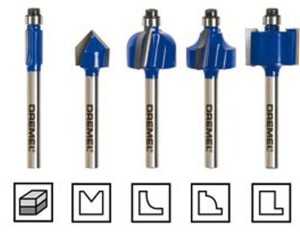

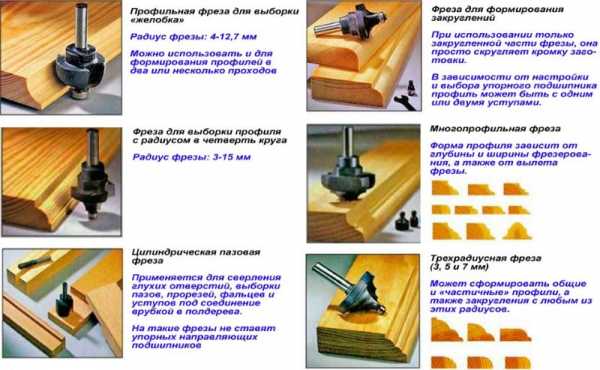

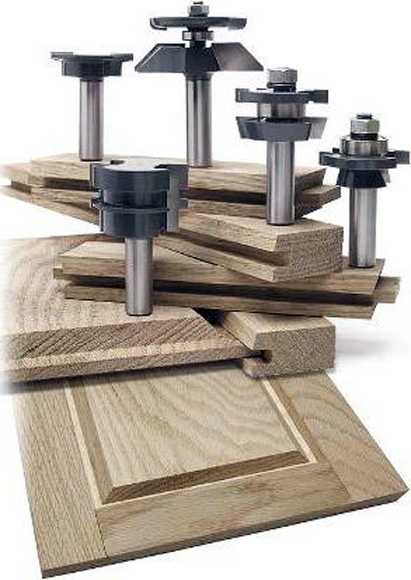

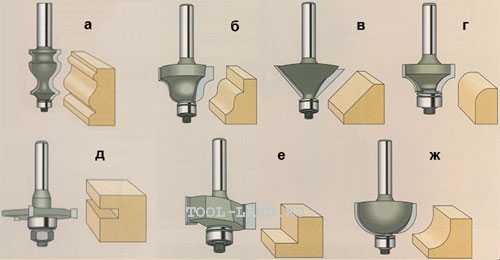

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

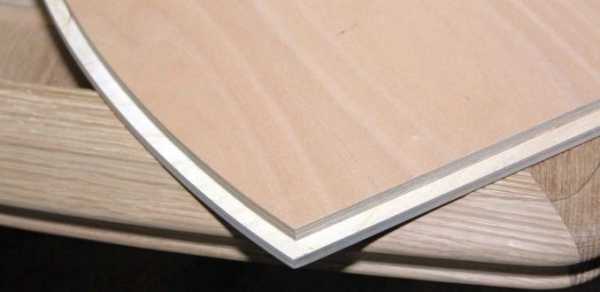

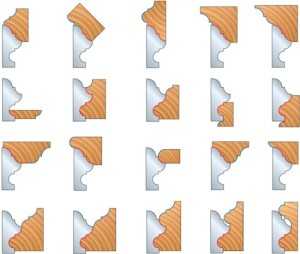

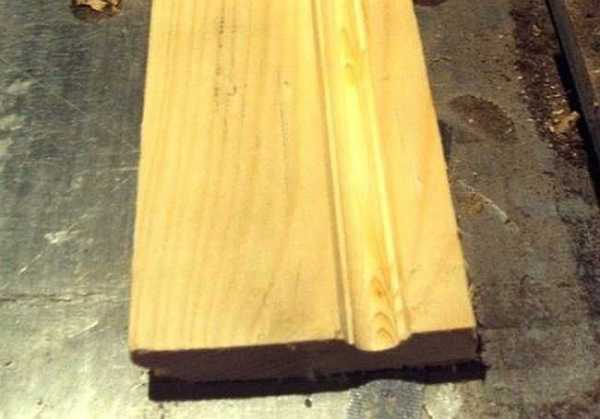

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.
Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

obinstrumente.ru

Простая оснастка к ручному фрезеру для изготовления круглых палочек и процесс их изготовления


В столярном деле, в декоративно-прикладном искусстве, периодически возникает необходимость в круглых палочках. Это могут быть элементы поделок, конструкций из дерева, мебели, штифты, шканты, стрелы для лука наконец.

Поскольку палочка – тело вращения, первой мыслью в смысле изготовления, будет, выточить ее на токарном станке, однако, длинные и тонкие детали точить довольно трудно, требуются дополнительные точки опоры для вращающейся заготовки (например, люнет). Ну и вообще, изготовление несчастной, ну например стрелы, таким образом, чрезвычайно трудоемко и неоправданно. Действительно, видится, некий процесс, в два движения. Простой и экономный. Не требующий пристального к нему внимания, механистический такой.

Предлагаемая оснастка к фрезерной машинке, предполагает именно такой. Оснастка простейшая, не требует высокой точности при изготовлении. Выполнена из дерева, по возможности твердой породы - хорошо подойдет береза. Сам процесс изготовления делится на два этапа – изготовление заготовок квадратного сечения нужной длинны и обработка их на фрезере со специальной оснасткой. Потребуется несложная настройка оборудования один раз и палочки можно изготавливать поточно. Минусы способа – потребуется ручной фрезер (удобнее всего) и циркулярная пила. Впрочем, в наше время электрический инструмент, порой довольно причудливый, перестал быть, чем-либо удивительным в любой домашней мастерской.

Собственно, сам процесс выглядит примерно так.

Шуруповёртом вращается квадратная заготовка и протаскивается над фрезой. Фреза срезает все лишнее, получается тело вращения – цилиндр. Задача нашей оснастки, расположить инструмент и заготовку в пространстве в нужном положении.

С самого начала про палочки. Итак.

Подбирается подходящая прямослойная деревяшка – палочки обычно, довольно тонкие и косые слои делают готовую палочку сильно подверженной искривлению от перемены влажности, либо вообще очень непрочную на изгиб. Длинна с некоторым запасом – миллиметров этак сто, оказываются не красивыми, это технологический хвостик. Древесина, исходя из дальнейшего применения – например шканты, лучше делать из дерева той же породы, что и изделие. Для декоративных поделок, лучше деревяшки поплотнее, они позволят получить более чистую поверхность.

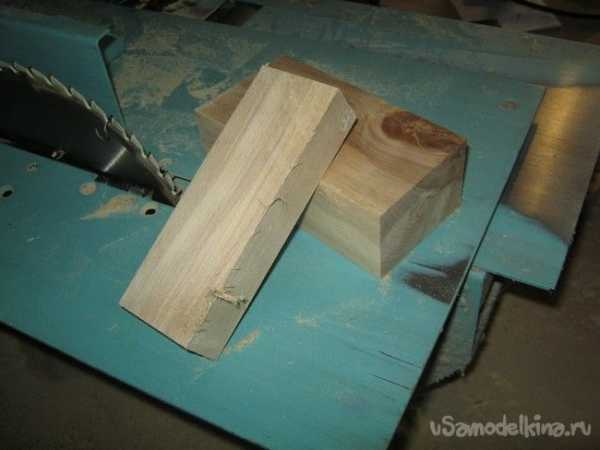

Распиливание на заготовки. Обычная работа на циркулярной пиле. После нескольких пробных резов и точной настройке упора, нарезаем нужное количество заготовок. Стоит стремится к поточной работе – для изготовления одной палочки тратится слишком много времени на развертывание инструмента, настройку и так далее. Лучше сделать некоторый запас заготовок и расходовать их по мере необходимости. При работе на циркулярной пиле, непременно пользуемся защитными очками или прозрачным щитком – запорошив глаза можно оказаться в весьма неприятном положении, когда обе руки заняты, глаза не видят, а позвать помощь из-за воя пилы сложновато. Берегите себя.

Зашкуривать небольшие заусенцы на ребрах заготовок не стоит – отдельные зерна с поверхности шлифовальной шкурки, остаются в порах древесины и сильно снижают ресурс режущего инструмента используемого для их обработки далее. В нашем случае фрез.

В цанге шпинделя ручного фрезера закрепляется прямая пазовая фреза небольшого диаметра. Хорошо работает полукруглая. На платформе фрезерной машинки, струбцинами закрепляется наша оснастка. Большим отверстием по возможности соосно с фрезой.

Подошва фрезера с закрепленной оснасткой утапливается и фиксируется в положении, когда фреза находится вровень с нижним краем выходного, для готовой палочки, отверстия.

Организовываем достаточно пространства вокруг себя, закрепляем фрезер или зовем помощника, если заготовки длиннее размаха наших рук, в этом случае, следует также, позаботиться о фиксировании клавиши пуска на фрезерной машинке, например электрической капроновой стяжкой.

Включаем фрезер и в отверстие для квадратной заготовки вставляем саму заготовку, проворачиваем ее руками. Обгрызенный хвостик направляем в отверстие для готовой палочки. Подаем заготовку с вращением «от руки», до тех пор, пока ее конец не станет возможно зажать в патроне шуруповерта. У моего фрезера, это получается, когда конец заготовки выходит за границу подошвы. Это примерно 100мм.

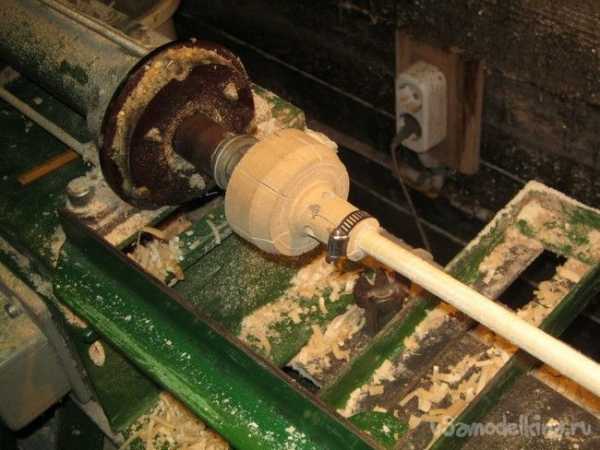

Включаем шуруповерт на максимальные обороты, включаем фрезер и работающим шуруповертом тащим заготовку «на себя». До полного выхода. Порядок.

Если палочки у нас для технологических нужд, то так и оставляем, если требуются гладенькие, придется шкурить. Мне как владельцу токарного станка по дереву, в этом смысле повезло. Задействую его. Для зажима нашей палочки, использую самодельный деревянный патрон-цангу закрепленный на мини-планшайбе. Сзади поджимаю палочку неподвижным конусным центром, без сильного нажима. Часто, длинную палочку приходится поддерживать посредине, уже гладенькую просто рукой или кусочком войлока.

Два-три номера шкурки от крупной к мелкой, каждый номер при смене направления вращения шпинделя. То есть шкурим немного, выключаем станок, переключаем направление вращения на обратное, шкурим этим же номером, ну и так далее.

Все, палочка готова, вынимаем, обрезаем в нужный размер, применяем.

Ну например, подвес для картины из шерсти – на концы изготовленной палочки насаживаются и приклеиваются две «верхушечки».

Что потребуется для изготовления оснастки.

Инструменты.
Столярный, разметочный инструмент. Перьевые сверла по дереву. Быстрее и точнее, оснастку можно изготовить с применением станочного оборудования, например, циркулярная, маятниковая пила и сверлильный станок, позволяют сделать это с минимальными усилиями, однако, предела для человеческих возможностей почти нет – все это можно сделать и ручным инструментом, но потребуется навык побольше. При использовании электрического инструмента необходимы также защитные очки или щиток, наушники, возможно респиратор.

Материалы.
Чурбачок из твердого дерева, средняя шлифовальная шкурка.

Прежде всего, определяемся с размерами оснастки, она вытекает из размеров фрезерной машинки, ее подошвы. Примеряясь, следует по возможности, стремиться к минимальному «вылету» фрезы, это уменьшит вибрацию при работе, инструмент будет работать дольше, поверхность палочки, будет чище.

Следует стремиться к «прямоугольности» заготовки. Если пользоваться ручным инструментом, дальнейшую разметку лучше сделать несколько иначе. Ребра заготовки можно слегка подшкурить – удобнее будет размечать.

Отмечаем середину каждой грани.

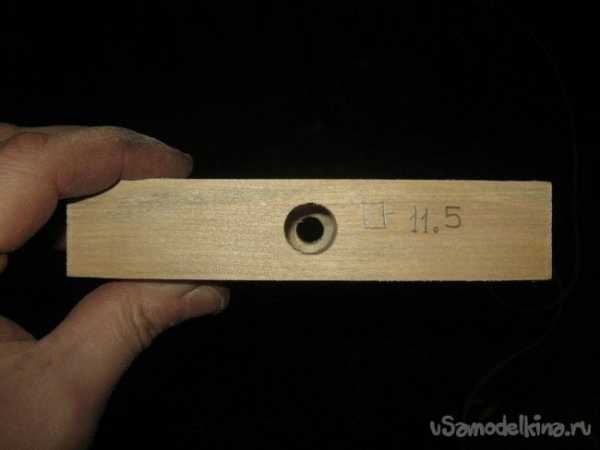

Да. Следует определиться с диаметром будущей палочки – рекомендую остановиться на 10мм. Весьма удобный для мастерской размер – прекрасно подходит для шкантов при изготовлении мебели, рам, просто палочки хороши для декоративных элементов поделок, не слишком тонки и ведут себя весьма прилично в смысле искривления от смены влажности. Наконец, распространенные хорошие спиральные сверла по дереву, имеют максимальный диаметр именно 10мм, что удобно.

Дальнейшие размеры отверстий, рассчитаны именно на этот диаметр готовой палочки. 10мм.

Сверлим на максимальных оборотах – отверстие получается чище. Чтобы выходное отверстие не имело некрасивого рваного края, сверлим только до половины глубины.

Направляющий шип перьевого сверла, выходит с другой стороны задолго до полного прохода сверлом, на это маленькое отверстие, перевернув заготовку, ориентируемся как на центр сверления.

Теперь на узких гранях сверлятся отверстия диаметром 16мм и напротив него 10мм. Относительно большого отверстия для фрезы, они могут быть несколько смещены, это не существенно, но относительно друг друга, должны быть сосны иначе палочка может заклинивать.

Возможные заусенцы на краях отверстий слегка зашкурить. Отверстие для заготовки, лучше подписать, чтобы потом мучительно не вспоминать размер.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Приспособления для фрезера по дереву своими руками

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками. Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами. Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Параллельный упор

Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:

  1. Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
  2. Стопорный винт, применяются для фиксирования устройства в нужной позиции.
  3. Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
  4. Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:

  1. Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
  2. После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

  1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
  2. Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
  3. Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
  4. Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

  1. Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
  2. Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
  3. За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диметра.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

  1. Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
  2. На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
  3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
  4. По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
  5. С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
  6. Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Копировальное кольцо

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика. Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов. При этом создаются различные механизмы крепления:

  1. Винтовые.
  2. В виде резьбового отверстия.
  3. При применении специальных усиков.

Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Копировальное кольцо для фрезера

Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

  1. Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
  2. Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
  3. Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все матера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

  1. Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
  2. Конструкция представлена основанием, которое может иметь самую различную форму.
  3. На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

Стол для фрезера своими руками

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени. Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине. В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Работа ручным фрезером по дереву, примеры работы с фото

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

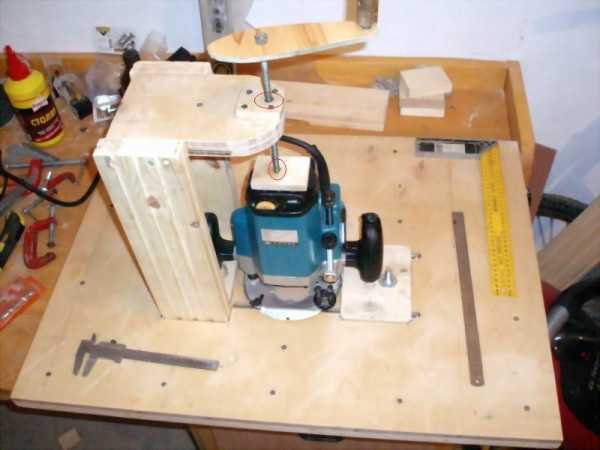

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

  • Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
  • Просверлить сквозные и не сквозные отверстия.
  • Обработать торцы и кромки любой конфигурации.
  • Вырезать сложные по форме детали.
  • Осуществить нанесение рисунков или узоров на поверхность деталей.
  • Произвести копирование деталей, если необходимо.

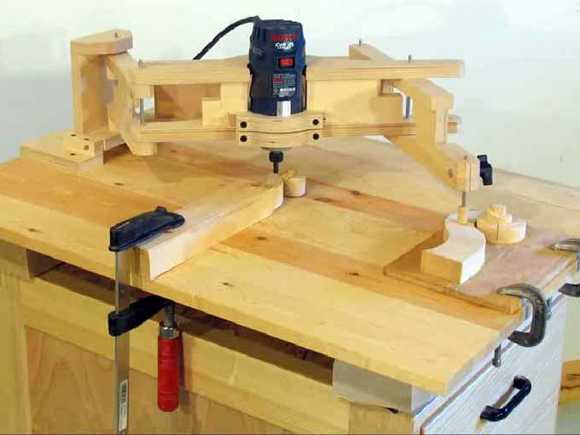

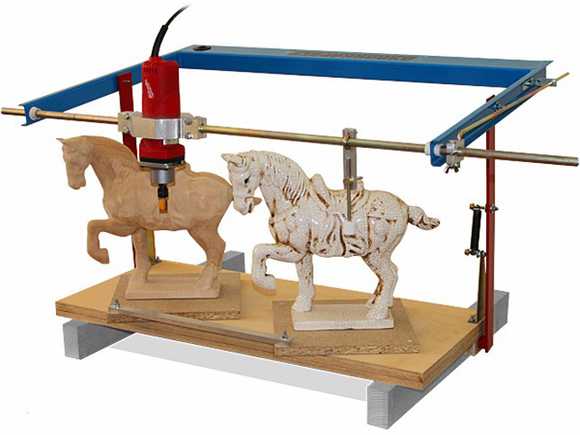

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

  • За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
  • За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны.  Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

  • Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
  • Шаблон крепко монтируется к столу или другой поверхности.
  • Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
  • Фреза устанавливается в рабочее положение и зажимается.
  • После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
  • Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

  • После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
  • Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.
Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Нанесение рисунка на фанеру.

Чтобы выфрезеровать криволинейную кромку, сначала используют фрезер без шаблона, осуществляя так называемую грубую обработку. После этого закрепляется шаблон, и заготовка обрабатывается окончательно. Если имеются места, где нужно много снимать материала фрезой, то эти места можно выпилить лобзиком.

Видео-уроки по работе c ручным фрезером

Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.

Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.

А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.

Загрузка...

stroyday.com

Ручной фрезер по дереву, приспособления для ручного фрезера

Ручной фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем смысловой упор мы здесь подчеркнуто сделаем на слове «мастер». Как правило, вопрос о его приобретении становится тогда, когда исчерпаны возможности другого ручного инструмента по обработке древесины, включительно с электрическими его собратьями.

А между тем, возможности ручного фрезера по дереву, даже при самом примитивном его применении, впечатляют. Даже самые простые модели позволяют выполнить огромное количество видов работ. Но прежде, поговорим об их основных технических характеристиках и конструктивных особенностях, чтобы помочь вам сориентироваться в выборе инструмента.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

Такие аппараты предназначены для выполнения универсального набора работ:

  • профилирование кромки;
  • выборка четверти;
  • изготовление шипов и пазов, шлицов, фальцев;
  • получение отверстий различной конфигурации;
  • подготовка посадочных мест для мебельной и иной фурнитуры;
  • художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

  1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
  2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
  3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

Несколько практических советов при выборе фрезера:

  • не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
  • обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
  • лучший зажим для фрез – конусная цанга;
  • лучший выключатель – с фиксирующей кнопкой;
  • длина шнура питания не должна быть маленькой;
  • отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.

Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.

При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.

Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.

Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.

К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.

Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.

Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,

а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.

Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.

И здесь самое время несколько слов сказать о фрезах.

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

  • монолитными;
  • сборными;
  • со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

пазовые – для изготовления пазов разной формы;

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru
