Настенный газовый котел для отопления частного дома. Выбираем с умом

Как ни крути, а в плане удобства пользования в качестве основного источника тепла лучше газа пока ничего не придумали. И если у вас на участке есть газовая труба, то вы обязательно задумаетесь о выборе газового котла. В этом материале мы затронем настенные котлы для отопления частного дома и объясним, почему вам действительно стоит обратить на них внимание.

Типичное устройство настенника

Существует большое количество производителей газовых котлов. Кто-то имеет свою производственную базу, а кто-то заказывает все на стороне и просто клеит свой шильдик на готовое изделие. Но чего не отнять у настенных агрегатов, так это их одинаковость. Они все сделаны под копирку. Но при этом в деталях отличаются друг от друга

Настенные котлы для отопления дома довольно компакты. Обычно в ширину не превышают 45 см. По высоте составляют 70-80 см. По сути могут спокойно висеть на вашей кухне вместо какой-нибудь полки. На лицевой стороне обычно располагается панель управления. Иногда бывает, что все управление переносится на отдельный пульт, который вы размещаете, где вам удобно.

Внутри все настенники комплектуются одним и тем же, только в разной реализации и исполнении:

  • горелкой,
  • теплообменником,
  • насосом,
  • гидрогруппой,
  • группами безопасности,
  • дымососом (если камера сгорания закрытая),
  • газовым клапаном и другими мелочами.

Виды настенных котлов

При выборе газового котла для отопления частного дома из настенных вариантом вы обязательно столкнетесь с разными разновидностями. Поэтому разобьём их по типам и объясним разницу.

По типу камеры

Настенные котлы, как и напольные, бывают с открытой и закрытой камерой сгорания. При открытой (атомсферной) камере сгорания кислород для горения газа берется из помещения, где установлен котел. Для такого агрегата монтируется полноценный дымоход для осуществления лучшей тяги. Такие модели менее распространены, но все же имеют место быть. Основной минус – это более низкая производительность.

Котлы с закрытой камерой сгорания (турбированные котлы) отличаются тем, что кислород для горения газа берется так же с улицы. В комплекте к таким устройствам идут коаксиальные дымоходы (труба в трубе). С одной трубы поступает кислород, с другой выходят  отработанные газы. Дымоход идет длиной всего 1 метр, который при желании можно еще удлинить на 3 метра. Такие модели отличаются высокой производительность с КПД от 91% и их можно устанавливать в жилых помещениях.

Количество контуров

Настенные котлы могут не только давать отопление в дом, но и обеспечивать горячей водой напрямую. Это особенно удобно, когда вы не располагаете лишним пространством или же просто-напросто не хотите по каким-то причинам использовать бойлеры.

Если котел способен давать тепло только на отопление, то его называют одноконтурным. Если способен давать еще и горячую воду, то такой называют двухконтурным.

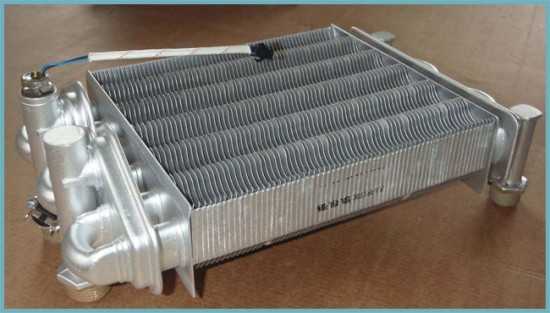

Двухконтурные модели бывают с биотермическим теплообменником и монотермическим. В первом случае нагрев горячей воды и отопления происходит в одном теплообменнике, во втором случае в разных. Монотермические варианты считаются более распространенными и предпочтительными.

Традиционность

Котлы бывают традиционного исполнения, которые зовутся конвекционными,  и так же есть конденсационные котлы. Вторые считаются более экономичными, но эффективность свою проявляют только в низкотемпературных системах отопления (водяной теплый пол и другие). Так же конденсационные модели являются более дорогими, чем традиционные.

В большинстве задач традиционного настенного котла в качестве основного источника тепла для частного дома вам хватит за глаза. Разница в расходе у них не сильно отличается. Но если у вас во всем доме стоят водяные полы, то почему бы не посмотреть в сторону еще более экономичного решения.

Достоинства настенных котлов

Основным преимуществом настенных котлов является их производительность и компактность. Особенно если вы рассматриваете модели с закрытой камерой сгорания. КПД настенного котла составляет 90-93%. При этом оно постоянно и не зависит от внеших факторов. Котлы зачастую оснащены большим количеством функций и имеют возможность подключения различных датчиков (комнатных, уличных).

В плане долговечности котлы рассчитаны на 10 лет активной эксплуатации. Могут работать и дальше, если в случае поломки вы справитесь с ее устранением.

Расчет мощности

Расчет мощности настенного котла при отоплении дома стоит подбирать исходя из значений теплопотерь дома. Их достаточно несложно просчитать и вы можете сделать это самостоятельно при помощи готовых калькуляторов в интернете. Значение теплопотерь ровняется необходимому значению мощности газового котла.

Обращайте внимание на обозначение мощности котла. Одни производители указывают номинальную мощность (без учета потерь), другие фактическую (учитывая потери). При указывании номинальных значений из мощности вычитайте процент потерь исходя из данных КПД. Тогда и получите фактическую мощность. То есть, если мощность кота указана 26 КВт, а КПД 92%, то из 26 КВт вычтите 8% и получите ту самую мощность, которую котел вам точно выдаст.

Если собираетесь покупать двухконтурный котел, то лучше приобретать мощность не менее 24 КВт. При таких значениях котел без проблем сможет выдавать нужное количество бытовой горячей воды.

Проверенные временем модели котлов

С базой по настенникам вроде разобрались. Но вас скорей всего еще и заинтересует вопрос выбора конкретных моделей. В этом списке мы поделимся моделями котлов, которые проверили на собственной практике и которые проявили себя достаточно хорошо.

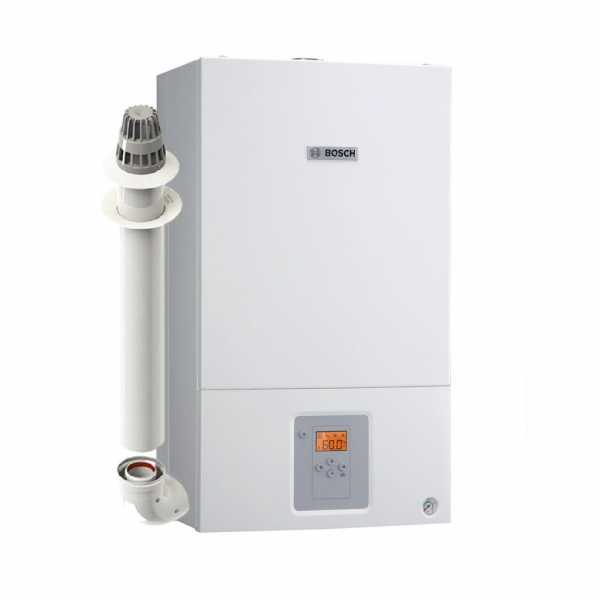

Bosch Gaz 6000

Котел известного немецкого концерна Bosch. Производится в России в городе Энгельс. Бывает и одноконтурным и двухконтурным. Хорошо показал себя в деле. Хоть в интернете и появляется множество информации о частом выходе из строя платы, но мы с этим никогда не сталкивались

Buderus Logamax U 072

По сути этот тот же Bosch Gaz 6000, просто в другой упаковке. Поэтому можете брать смело оба этих котла.

Baxi Luna 3

Котел уже итальянского концерна BDR Thermea. Весьма популярный во всем мире бренд. Моделька отлично исполнена, имеет латунную гидрогруппу внутри и большие возможности для усовершенствования.

Viessmann Vitopend 100

Каждый мастер знаком с этой моделью и с этим производителем. Viessmann хоть и не славится большой разновидностью настенных котлов, но в плане промышленного оборудования равным им нет. Проверенная временем моделька. Можете смело ее брать. Зачастую модели из Турции комплектуются логотипом с красной окантовкой. Из Германии идут уже без нее.

На самом деле отличных моделей существует великое множество. Мы только привели некоторые примеры, которые можем порекомендовать сами. В любом случае конечный выбор остается за вами. Но если вы решили брать настенный котел, то по нашему сугубому мнению вы уже на правильном пути.

Тепла вам в дом. Если материал был полезен, не забудьте поделиться им в социальных сетях.

eurosantehnik.ru

Настенный газовый котел отопления - двухконтурные и одноконтурные

Трудно не согласиться с тем утверждением, что газовое отопление – это самый удобный способ обогреть собственное жилье. Ведь оборудование работает практически в автономном режиме, не требует постоянно обслуживать его. Долгие годы газовое оборудование располагали на полу, это были габаритные и объемные установки, которые занимали достаточно много места. Сегодня же более популярным становится настенный газовый котел – это устройство, которое не только эффективно отопит ваш дом, но и сэкономит площадь, отлично вписываясь в интерьер.

Настенный газовый котел

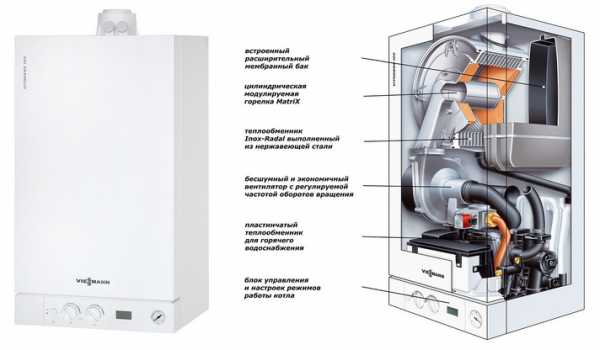

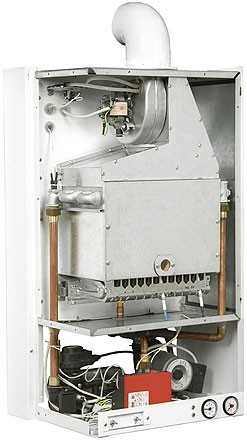

Конструкция настенного котла

Настенные газовые котлы являются устройствами нового поколения, они совмещают в себе функции мини-котельной, но при этом размеры их невелики. Обычно под корпусом котла скрывается несколько важных элементов:

  • Газовая горелка;
  • Теплообменник из меди или стали;
  • Автоматика управления;
  • Насосы циркуляции в количестве 1 или 2;
  • Система безопасности;
  • Расширительный бак;
  • Манометр;
  • Термометр;
  • Другие датчики, необходимые для корректной работы;
  • В устройствах с принудительной тягой – еще небольшой вентилятор.

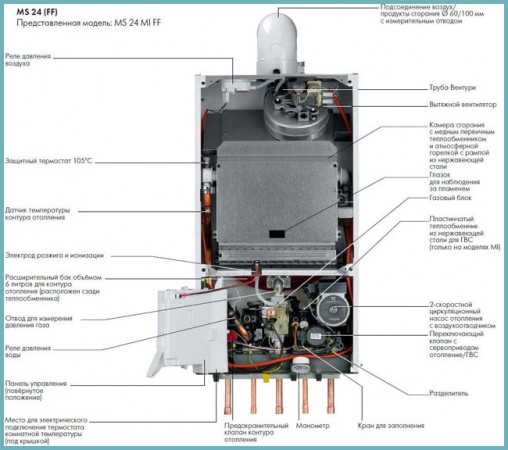

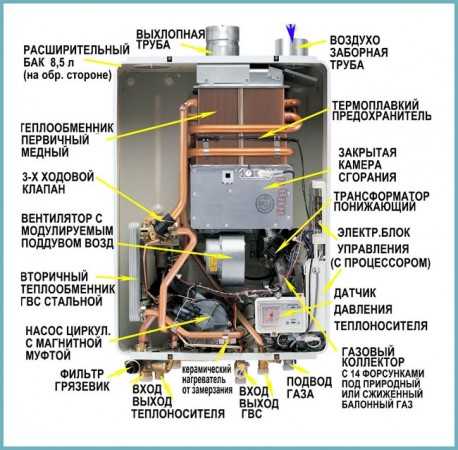

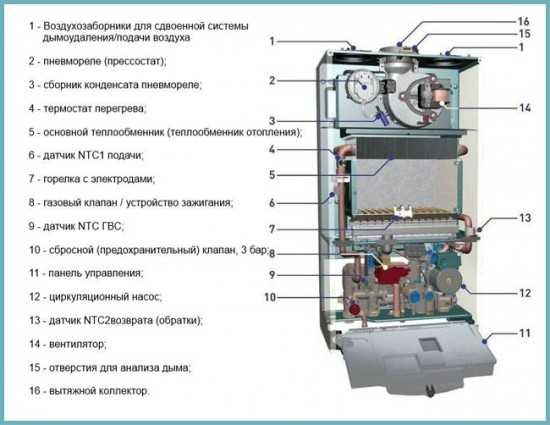

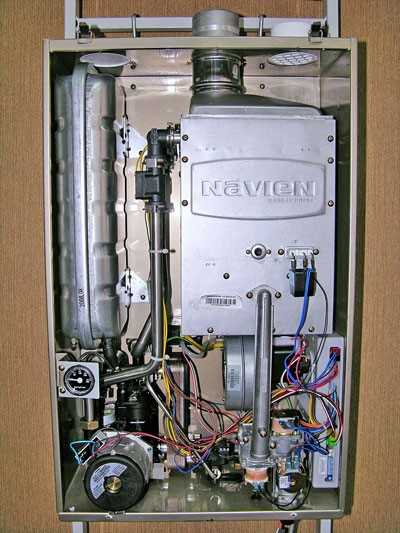

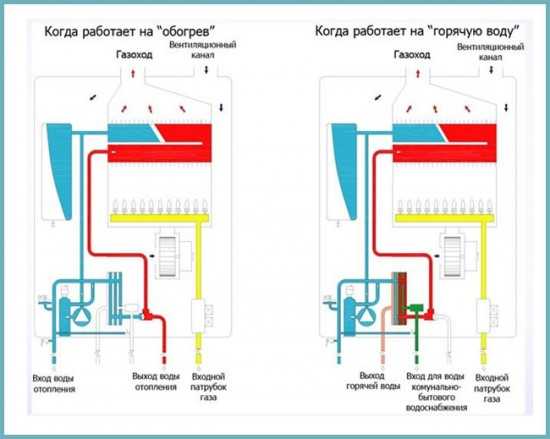

Устройство настенного двухконтурного котла

Чем хороши настенные котлы

Котлы газовые настенные, двухконтурные или одноконтурные, — как и все устройства, должны использоваться только по назначению. Котлы настенные обладают также своим диапазоном использования, именно здесь раскрываются все самые лучшие характеристики таких котлов.

Чтобы понять, подходит ли вам газовый котел настенный, следует очень подробно изучить его конструкционные характеристики, особенности функционала, впоследствии сопоставив их со своими потребностями.

Преимущества газовых настенных котлов отопления включают следующие важные нюансы:

  • В отличие от габаритных установок, навесной котел будет занимать совсем мало места, помимо этого, — его можно устанавливать под различными предметами мебели и даже устройствами.

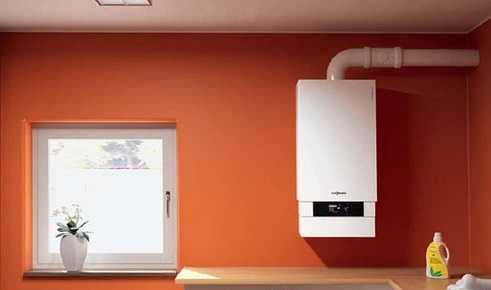

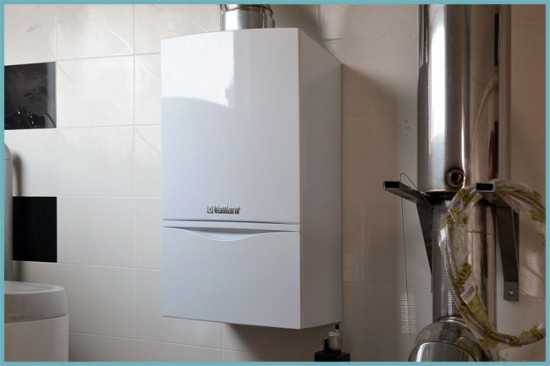

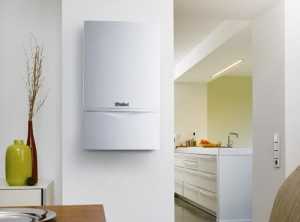

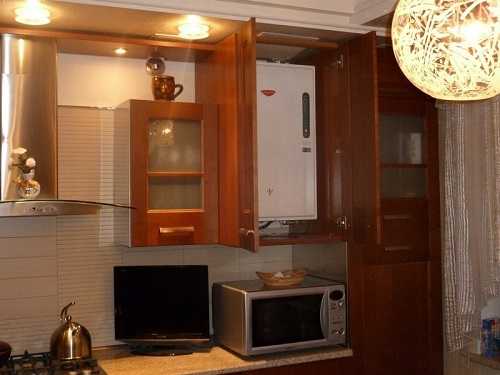

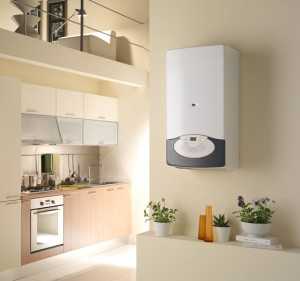

Современные настенные котлы хорошо вписываются в интерьер

  • Следствие из первого достоинства – газовые котлы настенные отлично вписываются в интерьер, практически любой.
  • Полная комплектация устройства – вам не потребуется вокруг котла обвешивать всю стену разными видами оборудования, так как оно уже скрывается под корпусом самого котла. Так, вы можете произвести монтаж настенных газовых котлов отопления на кухне, при этом интерьер не будет нарушен.
  • Переоборудование. Если вы захотите использовать котел для другого вида топлива, то у вас есть возможность сделать это с настенным котлом – необходимо только заменить сопла и перенастроить его.

Недостатки настенных котлов

Как и всякая система, газовые настенные котлы отопления обладают несколькими недостатками:

  • Чувствительность к химическим характеристикам носителя тепла. Чтобы устранить такой недостаток, нужно на перемычке, соединяющей систему отопления и водопровод, поставить фильтр, который будет смягчать воду. В противном случае теплообменник довольно быстро выйдет из строя по причине солей. Если нет возможности поставить фильтр, то нужно каждый год после окончания сезона отопления вызывать специалистов для ревизии котла и очитки теплообменника.

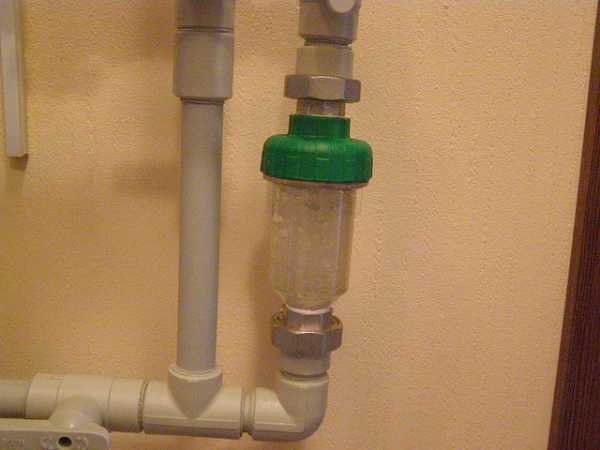

Фильтр очистки теплоносителя в системе отопления

  • Второй недостаток относится только к таким устройствам, как котлы отопления газовые настенные двухконтурные – в них подогревание воды включается с помощью трехходового крана. Так, когда такой кран открывается, нагревание носителя тепла будет прекращено. В быту обычно горячая вода включается на короткое время, поэтому вода не успеет остыть. Но и в таком случае бывают исключения.
  • Обычно даже самые лучшие настенные газовые котлы отопления будут иметь небольшую мощность, которая обусловлена конструкционными свойствами. Именно поэтому такие котлы не подойдут для обогревания больших помещений.

Для кого подойдет настенный агрегат?

Отопительные настенные газовые котлы очень часто можно увидеть в системе автономного отопления, которое владельцы квартир обустраивают, не желая терпеть некорректную работу центрального отопления. Такие настенные котлы не создают чрезмерную нагрузку на газовую сеть. Однако если в вашем доме нет газовой колонки, то мощность газового провода не позволит поставить такое устройство.

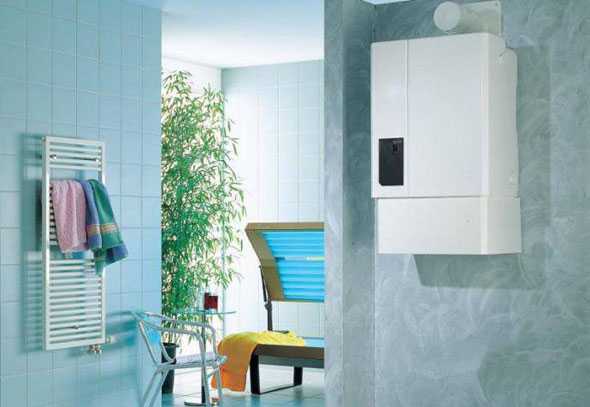

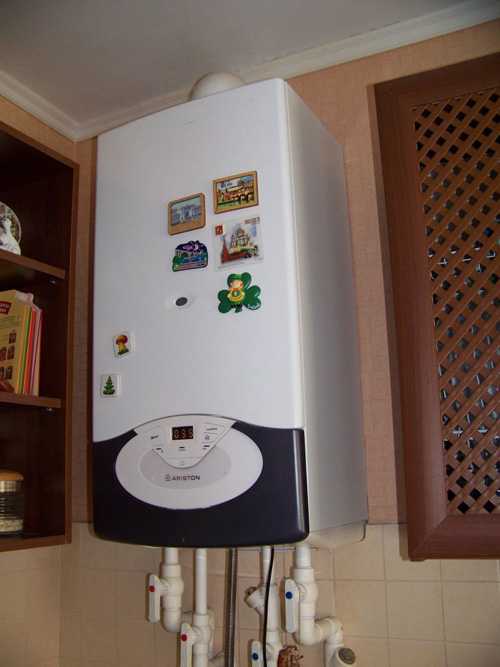

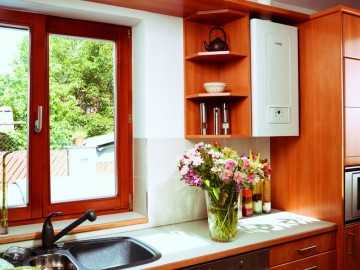

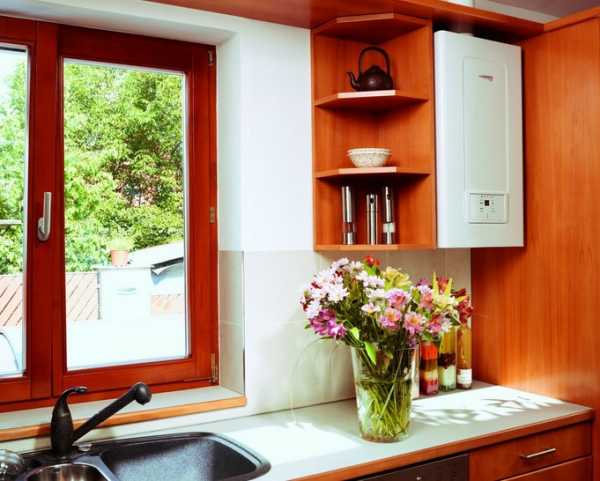

Газовый настенный котел не занимает много места

Газовые навесные котлы отопления просто идеальны для небольших домов в коттеджных поселках. Мощность таких устройств варьируется в пределах 12-25 кВт, поэтому вы сможете легко отопить помещение площадью 50-200 кв. м. Стоит заметить, что в последнее время можно найти и более мощные настенные газовые котлы отопления – до 42 кВт. Такой котел подойдет для отопления дома с площадью до 400 кв.м. Но и стоимость такого котла будет выше.

Принцип отведения дыма

Система отведения дыма в газовых отопительных котлах может быть двух типов:

Рекомендуем к прочтению:

  • естественная;
  • принудительная.

Принцип естественного отвода дыма предполагает монтаж вертикально расположенной дымоходной трубы, которая проходит через крышу и возвышается на определенной высоте. Принудительный отвод дыма предполагает наличие в вентиляционной трубе вентилятора, при помощи которого и выводится дым из котла.

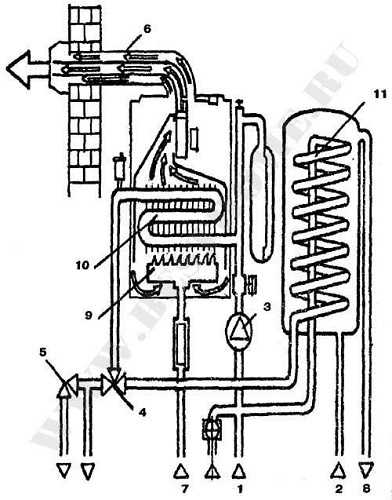

Устройство дымохода настенного котла

Однако такая система практически не используется сегодня. На смену ей пришла более новая – коаксиальная. Суть такого метода отвода продуктов горения весьма проста. По сути, такой дымоотвод – это труба в трубе. Через трубу более маленького диаметра отводится дым, а через пространство между ней и трубой большего диаметра в систему попадает необходимый для горения топлива кислород.

Такая система имеет несколько преимуществ. Прежде всего, труба вовсе не должна быть вертикальной – ее можно выводить горизонтально, через стену. Кроме того, при использовании такой системы отвода не забирается воздух из помещения.

Количество используемых контуров

Выбор газового котла настенного, как правило, основан на назначении этого котла. Отопительные напольные котлы могут иметь как один, так и несколько контуров. Одноконтурные котлы используются исключительно для отопления. В таком случае для осуществления ГВС необходим бойлер. Газовый котел отопления настенный двухконтурный можно использовать для ГВС и для отопления. Котел имеет встроенный бойлер, который и нагревает воду.

Некоторые современные модели котлов имеют сложную систему автоматики. Оборудование может поддерживать заранее установленную температуру воды – система самостоятельно включается и отключается при достижении теплоносителем определенной температуры. Кроме того, нередко подобные котлы оснащены датчиком горения – если внезапно огонь в камере сгорания погаснет, подача топлива прекращается. Такое оборудование может помочь существенно снизить расход топлива.

Вместе с тем, наряду с очевидными преимуществами применения данных котлов, следует учитывать следующее:

  • если горячей водой не пользовались продолжительное время, то при открытии крана придется некоторое время подождать, пока пойдет вода нужной температуры;
  • в теплообменнике такого котла более активно скапливается накипь – а это может отрицательно сказаться на работе системы;
  • не рекомендуется использовать трубы ГВС длиной больше 7 м.

Отдельные модели двухконтурных котлов оснащены дополнительными фильтрами, которые помогают частично очистить используемый теплоноситель от жестких примесей. Такие фильтры помогают продлить срок службы котла.

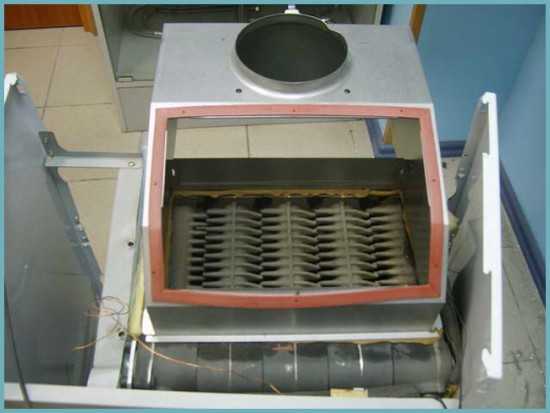

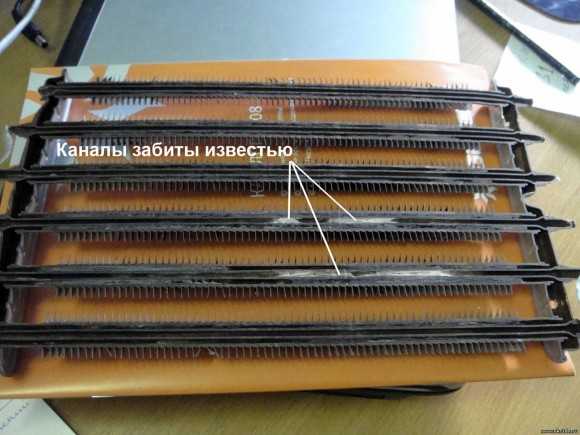

Загрязнение теплообменника газового котла

Камера сгорания

Рейтинг настенных газовых котлов отопления можно классифицировать по типу используемой камеры сгорания. Данный элемент бывает двух типов:

  • открытые;
  • закрытые.

Открытая камера сгорания осуществляет забор воздуха непосредственно из помещения, где расположен котел. Такие модели довольно просты. Однако при их использовании в помещении должна быть качественная система вентиляции и дымоход. Достоинство такого оборудования – в энергонезависимости.

Закрытая камера сгорания

Закрытая камера сгорания предполагает поступление кислорода непосредственно с улицы. Подобный котел оборудован коаксиальным дымоходом, через двойную трубу которого и отводится дым, и поступает необходимый кислород. Однако такое оборудование не сможет функционировать в случае отсутствия подключения к сети электропитания.

Циркуляция теплоносителя

Перемещение теплоносителя по отопительной системе может быть двух типов:

  • естественное;
  • принудительное.

Естественная циркуляция возникает из-за разницы в массе и плотности горячего и холодного теплоносителя. То есть, более холодная вода, поступая для нагрева в котел, выталкивает оттуда легкую горячую воду. Она распространяется по системе, а когда остывает, постепенно опускается в нижнюю часть радиатора и под действием силы тяжести возвращается к котлу. Такая система имеет более доступную стоимость. Однако ее установка требует точного инженерного расчета – ведь трубам необходим уклон, который будет способствовать циркуляции.

Система отопления с естественной циркуляцией

Система отопления с принудительной циркуляцией

Для качественной работы отопительной системы с естественной циркуляцией обязательно расположение в высшей точке системы расширительного бака открытого типа. А поскольку чаще всего бак устанавливается на неотапливаемом чердаке – нередки случаи замерзания системы.

Принудительная циркуляция предполагает применение в системе циркуляционного насоса.

Он способствует более активному перемещению теплоносителя. Такая система является энергозависимой, однако при ее использовании возможна существенная экономия топлива, что делает систему более экономичной.

Покупать или нет?

На основе всех данных, представленных выше, вы сможете определиться, нужен ли вам именно газовый настенный котел отопления. Следует помнить, что газовое отопление любого типа – это источник повышенной опасности. Именно поэтому такая система должна быть качественной, чтобы корректно работать и выполнять свои функции.

Приобретать оборудование лучше всего у проверенных производителей, ориентируясь не на рекламу, а на отзывы реальных людей, которые смогут вам описать все преимущества и недостатки, которые они ощутили на собственной шкуре. Лучше, если с самого начала – еще при выборе оборудования, вам будут помогать специалисты. Ведь качественное газовое отопительное оборудование – это важный фактор безопасности. А правильная установка и эксплуатация приборов – это также важный аспект, который следует принять во внимание.

otoplenie-doma.org

Какой настенный газовый котел лучше выбрать для отопления дома?

Содержание
  1. Преимущества настенных котлов
  2. Какой котел выбрать одноконтурный или двухконтурный?
  3. Что лучше: закрытая или открытая камера сгорания?
  4. Что такое конденсационный газовый котел?
Введение

Настенные газовые котлы пользуются большой популярностью среди тех, кто использует для отопления своего частного дома или квартиры магистральный газ. По сравнению с напольными они более экономичны, компактны, просты в установке, имеют стильный дизайн, который органично впишется в любой интерьер. В процессе выбора, многие теряются в огромном ассортименте импортных и российских настенных котлов отопления представленных на рынке. В этой статье мы постараемся разобраться во всех их видах и поможем сделать правильный выбор.

Итак, вы решили купить и установить газовый котел в своем доме. Первый вопрос, который задает себе любой покупатель: какой из них лучше настенный или напольный? Напольные отопительные газовые котлы это устройства большой мощности, предназначенные для отопления больших площадей. Если вы живете в обычной квартире или небольшом частном доме, то такое устройство вам не к чему, а с задачей отопления вполне справится навесной газовый котел.

Преимущества настенных котлов

У котлов настенного размещения есть целый ряд достоинств, которые делают их более предпочтительными для установки. Для наглядности давайте рассмотрим все их плюсы поподробнее:

  • Газовый котел настенного типа это по сути мини-котельная, которая очень проста в монтаже и обвязке. Он уже включает в себя все необходимые элементы для подключения к системе отопления, такие как: встроенный циркуляционный насос, расширительный бак, группу безопасности отопительного котла, выполняющую функции развоздушивания и контроля давления теплоносителя.
  • Несмотря на большое количество встроенных элементов, навесные котлы очень компакты и имеют современный дизайн. Такое устройство можно легко расположить даже на небольшой кухне или другом жилом помещении.
  • Чаще всего, настенный газовый котел не требует сложной системы дымохода в классическом ее понимании. Для отвода продуктов сгорания они оборудуются компактными коаксиальными дымоходами небольшой длины, установить которые можно запросто своими руками.
  • Цена настенного газового котла как правило ниже чем у аналогичной модели в напольном исполнении.

Как видно для небольших частных домов и квартир установка настенного котла это оптимальный вариант как в экономическом плане, так и по простоте подключения и обвязки. Давайте рассмотрим основные виды этих устройств.

Вернуться к оглавлению

Какой котел выбрать одноконтурный или двухконтурный?

Как правило, все газовые котлы настенного размещения делятся на две большие группы по количеству контуров. Одноконтурные котлы спроектированы только под одну функцию — отопление помещения. Если вам требуется горячая вода для санитарных нужд, то вам дополнительно надо будет приобрести газовый водонагреватель или бойлер. Емкость и производительность нагревателя для ГВС вы сможете выбрать на свое усмотрение, однако стоить такая система из двух устройств будет не дешево.

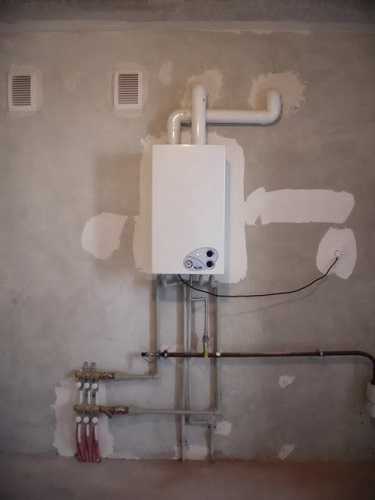

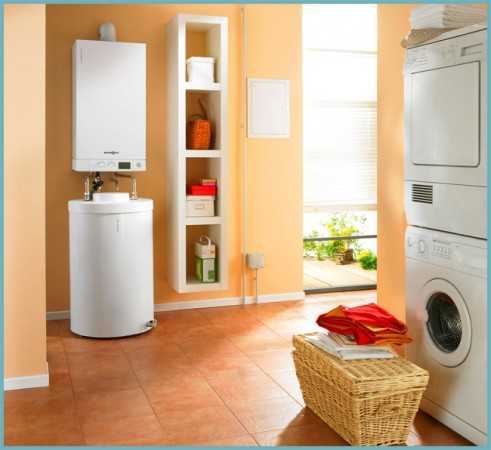

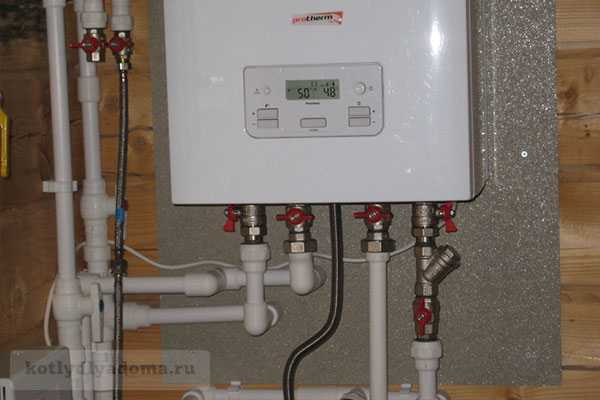

Фото 1: Монтаж настенного газового котла и водонагревателя

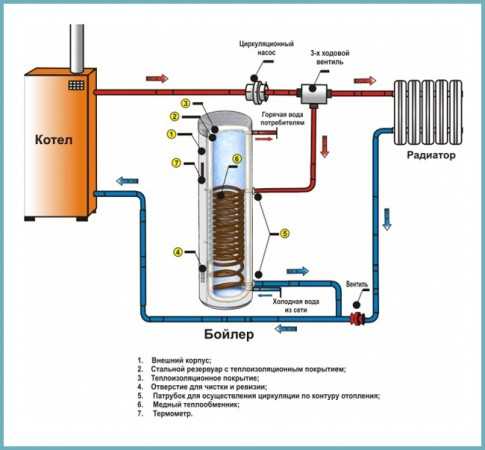

При небольшой потребности в горячей воде, альтернативным решением будет покупка двухконтурного газового котла. Помимо основного, отопительного, в нем встроен второй контур выполняющий функции производства горячей воды.

Комфортной для использования считается температура горячей воды около 40 °C. Один кран потребляет примерно 6,5 литров горячей воды в минуту. Исходя из этого параметра и нужно выбирать двухконтурный котел. При наличии двух точек раздачи (например, душ и кухонный кран), прибор должен производить около 13 литров горячей воды комфортной температуры. Обычно, на выходе контура ГВС температура воды 35-55 °C.

Фото 2: Схема обвязки навесного двухконтурного газового котла
Совет: Во избежании падения температуры воды по пути до точек раздачи, следует монтировать настенный газовый котел в непосредственной близости от них.

Установка настенного двухконтурного котла оптимальна только в том случае, если потребности в горячей воде не велики. Для любителей более продолжительных водных процедур, некоторые производители выпускают модели со встроенным накопительным бойлером на 40-60 литров. Если же и этого недостаточно, то установки отдельного электрического или газового водонагревателя не избежать.

Двухконтурный котел имеет один существенный недостаток: нагрев воды в контуре ГВС начинается в тот момент, когда кто-либо открывает кран. Если долго не пользоваться горячей водой, вместо нее будет течь холодная, до тех пор, пока газовый котел ее не нагреет. Этот процесс не занимает много времени, но все-же доставляет дискомфорт.

Вернуться к оглавлению

Что лучше: закрытая или открытая камера сгорания?

Большинство современных настенных газовых котлов выпускаются с закрытой камерой сгорания. Это означает, что процесс сжигания газа полностью изолирован от помещения в котором установлен отопительный прибор. Это очень хорошо из соображений безопасности: такой котел можно установить прямо в жилом помещении без всякого риска для жильцов. Необходимый для горения воздух подается в камеру сгорания через небольшой коаксиальный дымоход с простыми требованиями к установке, который можно вывести наружу прямо через стену.

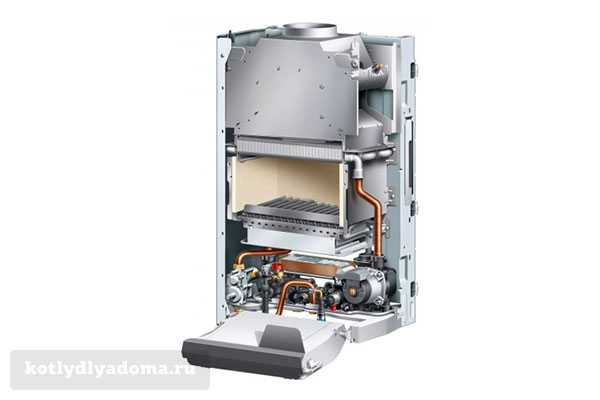

Фото 3: Настенный газовый котел с закрытой камерой сгорания

Недостатки таких устройств: высокая цена и зависимость от электросети. По причине того, что навесные котлы с закрытой камерой сгорания работают на принудительной тяге, обеспечиваемой вентиляторами, для их работы необходимо постоянное подключение к электросети.

Фото 4: Навесной газовый котел с открытой камерой сгорания

Настенные котлы с открытой камерой сгорания значительно дешевле, но для горения используют воздух из помещения, в котором они установлены. Именно поэтому монтаж таких отопительных устройств следует производить в специально отведенных нежилых помещениях с обеспечением постоянного притока свежего воздуха. Плюс ко всему они требуют подключения к традиционному дымоходу.

Среди навесных котлов с открытой камерой сгорания, встречаются полностью энергонезависимые модели. Весь процесс горения в них регулируются механической автоматикой не требующей подключения к электросети.

Вернуться к оглавлению

Что такое конденсационный газовый котел?

Конденсационный котел это одна из последних новинок на рынке отопительной техники. Он специально разработан для установки в современных низкотемпературных системах отопления. В классической автономной радиаторной отопительной системе приходится избегать низких температур в обратной линии чтобы избежать образования конденсата, приводящего к преждевременному разрушению теплообменника.

Принцип работы конденсационного котла основан на обратном процессе. В нем наоборот, низкой температурой обратки стремятся добиться «точки росы», приводящей к выпадению конденсата. Все дело в том, что в природном газе содержится определенный процент влаги, которая в камере сгорания превращается в пар и выводится в окружающую среду. Получается, что энергия потраченная на ее испарение просто улетает в дымовую трубу.

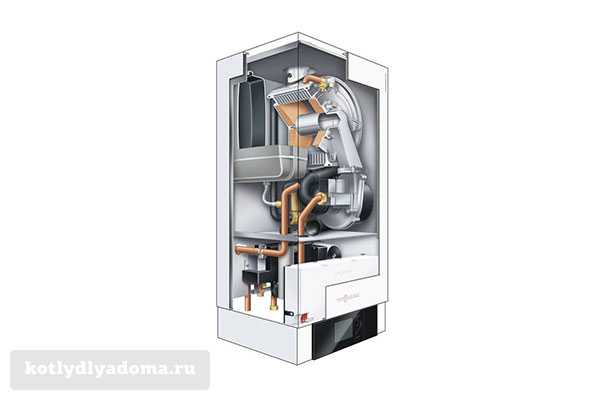

Фото 5: Конструкция конденсационного настенного газового котла

Устройство конденсационного котла позволяет отобрать эту энергию и пустить ее на нагрев теплоносителя. Реализация возможности безопасного образования конденсата на стенках теплообменника стала возможной благодаря применению теплообменников из особых материалов не подверженных коррозии. Чаще всего для этих целей используется нержавеющая сталь.

Извлечение полезного тепла из дымовых газов подняло КПД конденсационных газовых котлов на новый уровень, что позволяет экономить до 30% топлива за сезон. Стоят такие устройства пока не дешево, и купить их может позволить себе далеко не каждый, но со временем цены на них снизятся и они будут доступны широкому кругу покупателей.

В дополнение к нашей статье посмотрите небольшое видео о том как правильно выбрать настенный газовый котел:

Вернуться к оглавлению Заключение

Правильно выбрать хороший настенный газовый котел задача не простая. Мы постарались осветить основные моменты, на которые в первую очередь стоит обращать внимание при покупке. Надеемся этот материал поможет вам приобрести эффективный и экономичный настенный котел, идеально подходящий для вашего дома.

kotlydlyadoma.ru

Настенный газовый котел отопления: какой лучше, цены

Программа газификации России сделала голубое топливо доступнее. Поэтому при выборе систем отопления газовый вариант его становится более предпочтительным.

Газовое отопление выигрывает по многим показателям: экономичности, цене, простоте обслуживания.

Сердце системы – котёл – имеет настенный и напольный варианты, что делает его установку наиболее универсальной.

Напольный или настенный?

При выборе варианта расположения газового отопителя приоритетным аспектом является площадь помещения. Настенные котлы эффективны для частных домов или квартир, имеющих площадь до 250 м2.

Настенный вариант очень выгоден. Ему не требуется отдельного помещения, а лишь минимальное пространство на стене.

Установка настенного устройства очень проста, что существенно удешевляет монтажные работы. Кроме того, привлекательный дизайн и несложное управление делают его особо выгодным.

Виды газовых котлов

Кроме способа расположения, котлы подразделяются по другим типам.

Камера сгорания: открытая или закрытая. Первый вариант предпочтительнее при наличии в доме дымохода. Если его нет, то нужен прибор с закрытой камерой сгорания. Вентилятор всасывает воздух с улицы, а газы выводит через вмонтированный в стену коаксиальный дымоход.

Розжиг может быть двух видов: электрический и пьезозапал.

  • Электрический. Это самый экономичный вид розжига. Он не требует наличие запальника с постоянно горящим пламенем, что приводит к излишнему расходу газа. Экономия может составить в год до 100 литров. Есть ещё одно достоинство: если было выключение электричества, то при подаче его аппарат запустится самостоятельно.
  • Пьезорозжиг. Он предполагает ручное включение, что делает его менее эффективным.

В зависимости от требуемых функций, котлы бывают одноконтурные и двухконтурные.

  • Одноконтурные. Предназначены исключительно для отопления помещений. Работа таких агрегатов обеспечивается посредством подключения к ёмкостному водонагревателю.
  • Двухконтурные. Эти аппараты выполняют две функции: отопление и снабжение горячей водой (ГВС). Они более сложны конструктивно и разнообразнее в комплектации.

Теплообменники служат для передачи тепла, полученного от сгорания топлива, к теплоносителю. Они могут быть двух видов:

  • Раздельные. Состоят из первичного и вторичного теплообменников. Первый передаёт тепло сгоревшего топлива теплоносителю. Второй предназначен для обмена тепла между теплоносителем и проточной водой.
  • Битермические. Это совмещение в одном блоке двух основных функций: отопления и ГВС.

Принцип работы

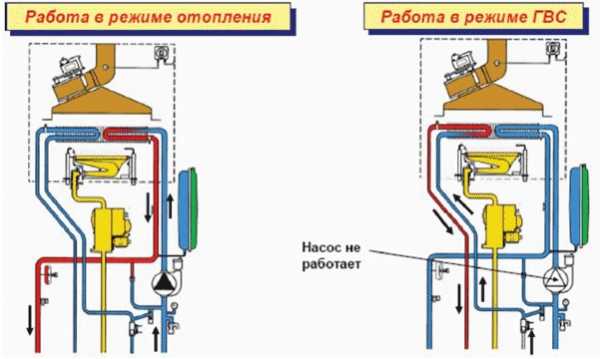

Алгоритм работы одноконтурного котла достаточно прост. Нагретый при помощи горелки теплоноситель поступает в систему отопления. Циркуляционный насос функционирует в непрерывном режиме.

Двухконтурные создают отопление и ГВС. При этом тип и мощность прибора предполагают подачу горячей воды на одну или две точки забора. Когда происходит забор горячей воды, работа на отопление автоматически прекращается.

Если предполагаются две точки забора, лучше установить аппарат на равном удалении от них. Это позволит сократить время ожидания подачи горячей воды.

Также смотрите видео об устройстве настенного газового котла:

Как лучше выбрать настенный котел отопления?

При выборе газового агрегата учитываются основные моменты:

  • требуемый объём горячей воды;
  • объём и мощность аппарата;
  • тип системы отопления;
  • стоимость;
  • комфортность;
  • производитель оборудования.

Необходимая мощность рассчитывается очень просто. Нужно суммировать площадь всех помещений, которые требуется отапливать, а полученный результат разделить на 10. Например, при площади 200 м2 требуемая мощность аппарата должна быть не меньше 20 кВт. Но лучше брать оборудование с параметрами, которые немного превышают расчёты.

Немаловажным фактором является стабильность электроснабжения. Аппараты европейских производителей негативно реагируют на скачки напряжения. Это требует применение стабилизаторов напряжения.

Выбор места установки является важным моментом. Если для напольных аппаратов идеальным считается оборудование отдельного помещения, то настенные этого не требуют.

Габариты и дизайн современных настенных котлов позволяют укреплять их в любом месте. Но лучше всего для этого подходят кухня, ванная или прихожая. Расположение прибора в неотапливаемом помещении приведёт к потерям тепла, перерасходу газа.

Стены частного дома, хорошо удерживающие тепло, делают отопление наиболее эффективным. А это позволяет выбирать агрегат менее мощный, что экономит средства.

Кроме загородных домов вполне возможна установка настенных котлов в квартирах. Этим можно улучшить отопление своей квартиры, не завися от капризов работников ЖКХ.

Индукционный котел отопления: как существенно экономить на электричестве? Узнайте из этой статьи.

Преимущества и недостатки отопительной системы, работающей на тепловом насосе. Как правильно его выбрать?

Как выбрать теплообменник для системы отопления? https://klimatlab.com/otoplenie/sistema/teploobmennik-dlya-otopleniya.html Основные виды и производители.

Лучшие производители и цены на газовые котлы

Производители газового оборудования ориентированы на всех потребителей. Можно подобрать отопительные приборы любых фирм в приемлемых ценах.

Лидерами в производстве газового оборудования считаются немецкие и итальянские фирмы – Vaillant, Bosch, Viessmann, Beretta, Baxi.

Германское качество всегда ценилось. 20 лет бесперебойной работы для немецкого газового оборудования считается нормой. Элементы теплообменников медные, покрытые защитными оксидными плёнками. Размеры котлов компактны, а внешнее оформление позволяет им вписаться в любую дизайнерскую конфигурацию. КПД таких агрегатов очень высокий – 90-93%, а сборка качественная.

Отзыв:

В 2010 году установил в доме площадью чуть больше 180 м2 немецкий котел Vaillant с открытой камерой сгорания, мощностью 24 кВт. В паре с ним установил стабилизатор напряжения Штиль.
В первую зиму  дом стоял без наружного утеплителя и установка работала практически на полную мощность, постоянно поддерживая температуру до 90 градусов. Аппарат достойно выдержал испытание, правда счета за газ были огромные.

Пару лет назад появились скачки давления в системе, оказалось, что прохудился расширительный бачок. Был заменён по гарантии. А в целом, с эксплуатацией проблем нет, раз в год чищу камеру сгорания пылесосом и сливаю воду из контуров.

Итальянские аппараты практически ничем не уступают немецким. Приборы пятого поколения фирмы Baxi оснащены атмосферными горелками, что делает их работу практически бесшумной.

Корейские приборы уступают европейским, но зато в них встроен стабилизатор напряжения.

Отечественное оборудование пока нельзя сравнивать по качеству с немецким или итальянским, но оно неприхотливо, а по цене предпочтительнее.

Агрегаты ИШМА БСК являются энергонезависимыми. Это делает их устойчивыми к перебоям с электроэнергией. Но для создания отопительной системы к ним необходимо докупать дополнительное оборудование.

Сколько стоит настенный газовый котел:

  • немецкие – от 40 000 р;
  • итальянские – от 32 000 р;
  • корейские – от 22 000 р;
  • отечественные – от 14 000 р.

Почти все аппараты оснащаются автоматикой, обеспечивающей их работу без участия человека. К ним относятся термостаты, суточные программаторы. С помощью последних можно запрограммировать работу котла на сутки.

Также имеется датчик наличия пламени, отключающий газ, если пламя пропадает. Аппарат отключится, если прекращаются электропитание, подача газа, понижается объём теплоносителя или нарушается тяга.

Установка настенного газового котла, требования

Самое сложное в процессе монтажа газового оборудования – получение специальных разрешений и соблюдение нужных требований. Проще всего это сделает фирма, занимающаяся такими работами. Конечно, придётся оплатить такие услуги дополнительно. Стоимость установки двухконтурного настенного котла начинается от 8 000 р.

Самостоятельно выполнять работы по монтажу отопительного оборудования запрещено. Да это и небезопасно. Нужно обладать не только разрешением на выполнение таких работ, но и опытом. Поэтому, мы не советуем заниматься установкой газового настенного котла своими руками.

Если всё сделано по правилам, настенный прибор станет не только источником тепла, но ещё порадует своим внешним видом. Не стоит экономить на качественной автоматике – все её преимущества окупятся.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

klimatlab.com

двухконтурный или одноконтурный выбираем лучший » SanDizain.ru

Нельзя сказать определенно, какие настенные газовые котлы для отопления дома лучше, на выбор той или иной модели влияет целый ряд факторов, среди которых вопрос: брать одноконтурный или двухконтурный — только вершина айсберга.


Тот факт, что среди всего рыночного ассортимента приходится выбирать только из категории настенного газового оборудования, конечно, значительно облегчает задачу, но оставляет еще массу нерешенных вопросов.

Газовый отопительный котел

Нужен двухконтурный или одноконтурный котел, традиционный или конденсационный, камера сгорания закрытая или открытая, каким функциональным набором должна обладать автоматика – все эти нюансы нужно, чтобы выбрать лучший вариант.

Основные аспекты выбора

Можно выделить несколько основных критериев по выбору настенного котла, которые помогут значительно сузить круг рассматриваемых вариантов:

  • Одноконтурное или двухконтурное оборудование;
  • Тип камеры сгорания;
  • Требуемая мощность;

Настенный газовый котел

  • Материал и модификация теплообменника;
  • Дополнительные функции, системы защиты и диагностики оборудования;
  • Производитель.

Настенные газовые котлы одноконтурные

Основным преимуществом газового настенного оборудования является компактность и аккуратный дизайн при высокой функциональности. По сути это полноценная мини котельная со всем необходимым внутри. Рабочие элементы одноконтурного котла: горелка и газовая арматура, первичный теплообменник, насос, расширительный бачок, автоматика управления и безопасности.

Схема: подключение одноконтурного газового котла

Одноконтурный котел изначально подразумевает только работу на отопление, но также его можно использовать и для организации ГВС. Дополнительную функцию обеспечит подключенный к нему бойлер косвенного нагрева. Котел при этом все равно останется одноконтурным. На время приготовления горячей воды он будет отключаться от контура отопления.

Настенные двухконтурные газовые котлы

Ключевое отличие двухконтурных котлов в возможности готовить горячую воду и для отопления, и ГВС, благодаря наличию двух раздельных или комбинированного теплообменника. В этой схеме предусмотрен приоритет водоснабжения над отоплением, а вода нагревается по проточному типу.

То есть когда открывается кран, срабатывает датчик протока, автоматика меняет мощность горелки в соответствии с заданной температурой нагрева воды и переключается на работу с контуром водопровода. Сразу стоит отметить, что чувствительность датчиков может быть разная, от 1,5 л/мин и выше. Если жителям квартиры знакомо понятие «вечерний час пик», на этот нюанс стоит обратить внимание. Двухконтурный котел может иметь встроенный бойлер, но его объем обычно не превышает 50 л.

Устройство настенного газового двухконтурного котла

На рынке представлены двухконтурные котлы двух типов: с отдельными двумя теплообменниками (первичный и вторичный) или с одним, битермическим.

  • Вторичный теплообменник (пластинчатый) представляет собой спаянные пластины из меди или тонкой нержавеющей стали. Они нагреваются за счет температуры теплоносителя, который подходит от первичного теплообменника, отдает тепло и возвращается к горелке, а затем к первичному теплоносителю. Таким образом обеспечивается достаточно высокая производительность. Вторичный теплообменник менее подвержен риску отложения солей
  • Комбинированный теплообменник или битермический сконструирован по принципу «труба в трубе», по внутренней трубе проходит контур ГВС, по внешней – отопление. Котлы с таким теплообменником надежнее и стоят дешевле, поскольку производителям удалось сэкономить на установке вторичного теплообменника и трехкодового клапана.
    Недостатками битермического оборудования считают низкую производительность (в среднем — 8 л/мин), быстрое отложения накипи в просвете труб и зависимость от контура отопления. Если для него задана высокая температура, то водопроводная вода в теплообменнике тоже сильно нагревается, а выходит сразу после открытия крана, что может привести к ожогу.

Работа двухконтурного котла

Тип камеры сгорания: открытая или закрытая

Настенные котлы с открытой камерой сгорания, то есть с естественной тягой, при работе забирают кислород из помещения, в котором установлены, чем способствуют его охлаждению, а продукты горения выбрасывают в стационарный дымоход. По этим причинам устанавливать котел лучше в отдельном помещении или позаботится о качественной вентиляции. Стоимость таких котлов ниже, а еще один плюс в независимости от электроэнергии.

Газовый котел с закрытой камерой, он же турбированный, используются в тех случаях, когда нет возможности организовать дымоход, достаточную вентиляцию или установку в специальном помещении. Такой агрегат всегда укомплектован вентилятором и системой дымоудаления посредством коаксиального дымохода.

Устройство турбированного котла с закрытой камерой сгорания

Его конструкция представляет собой двойную трубу, по внутренней выходят продукты горения, а по внешнему контуру заходит приточный воздух с улицы. Оканчивается труба специальным оголовком. Стоимость котлов с закрытой камерой несколько выше, работа полностью зависит от электричества.

Необходимая мощность

Очень важно определиться с требуемой мощностью оборудования. Приблизительно ее можно рассчитать по формуле: М=S×УМК/10, где: S – площадь отапливаемого помещения (м2), а УМК – удельная мощность котла. Для разных климатических зон этот показатель разнится:

  • Для южных областей – 0,7-1 кВт;
  • Для регионов средней полосы –1-1,5 кВт;
  • Для северных областей – 1,5- 2 кВт;

Чтобы обеспечить весь дом теплом, выбирайте котел соответствующей мощности

К примеру расчет мощности для дома в 100 кв. м, расположенном в умеренном климате, будет следующим: 100×1,2/10=12 кВт. К полученной цифре рекомендуют добавить 20 %, которые компенсируют возможные теплопотери, итого – необходим котел мощностью 14,4 кВт.

Совет! Не стоит приобретать котлы с избыточной мощностью, это негативно отразится на их экономичности.

Конденсационное или конвекционное газовое оборудование

Еще одна дилемма выбора котла: традиционному или конденсационному оборудованию отдать предпочтение.

Конденсационные котлы в отличии от традиционных конвекционных, оборудованы дополнительным теплообменником, так называемым водяным экономайзером. В нем происходит конденсация водяного пара, который дает дополнительную энергию на обогрев теплоносителя, повышая тем самым КПД котла на 5-10 %, также появится ощутимая экономия в процессе эксплуатации агрегата за счет экономии горючего на 15-20%, но стоимость таких котлов на порядок выше традиционных, а иногда почти в три раза. Их целесообразно устанавливать для обогрева габаритных помещений.

Конденсационный газовый котел

Важно! Конденсационные котлы не могут быть установлены в систему с обычным кирпичным дымоходом, а конденсат, который они производят, не должен сразу удалятся в канализацию, в землю или в септик, поскольку содержит кислоты. Перед сливом его подвергают раскислению в специальном нейтрализаторе.

Материал для теплообменника

Теплообменники для котлов могут изготавливаются из стали, чугуна и меди.

  • Стальные — наиболее распространенный вариант, что связано экономичностью, простотой обработки и надежностью материала, а соответственно и невысокой стоимостью самого котла. Недостатками являются подверженность коррозии и высокая инерционность, другими словами большая часть тепла будет идти на обогрев самого теплообменника, это немного повысит расход газа.

Стальной теплообменник

  • Чугунные теплообменники более устойчивы к коррозии, обладают низкой инерционностью и высокой долговечностью, но очень требовательны к правилам эксплуатации и чистоте воды. Отложения и последующий неравномерный нагрев могут привести к растрескиванию материала и выходу из строя. Замена теплообменника из чугуна обойдется в почти 50 % стоимости всего котла. Транспортировка должна быть очень осторожной ввиду хрупкости чугуна. Кроме этого можно отметить достаточно высокую стоимость, большой вес и громоздкость.

Чугунный теплообменник

  • Медные теплообменники обладают наибольшим количеством положительных характеристик, они устойчивы к коррозии, отличаются небольшим весом, низкой инерционностью и компактностью.

Совет! Основной параметр, который определяет экономичность котла – его КПД (коэффициент полезного действия). В современных настенных котлах он колеблется в диапазоне 90-98%. И чем этот показатель выше, тем соответственно меньше топлива будет расходовать котел.

Дополнительные функции автоматики

  • Регулировка мощности может быть автоматической и ручной. Также нужно обратить внимание на тип розжига. Электронный, в отличии от пьезы, способен не только контролировать мощность и гасить горелку, но и самостоятельно запускать котел, например, после возобновления подачи электричества. Если установлен пьезоэлемент, запускать котел приходится в ручном режиме.
  • Наличие моделируемой грелки позволяет максимально экономично расходовать топливо. В такой горелке готовится смесь воздуха и топлива с самостоятельной регулировкой количественного соотношения компонентов. О наличии модулированной горелки свидетельствует широкий диапазон мощности агрегата, например, 3,6-17 кВт.

Электронная система управления газовым котлом

  • Функция защиты от замерзания заключается в том, что котел может эксплуатироваться в нежилых помещениях, поддерживая энергосберегающий режим. Когда температура контура отопления понижается до 5-6 °С, агрегат автоматически включается и немного ее подогревает.
  • Защита циркуляционного насоса пригодится летом, когда котел не работает на контур отопления, но на пару минут насос включается самостоятельно, это предупреждает длительный простой и существенно увеличивает срок эксплуатации.
  • Некоторые модели оборудованы системой самодиагностики, она анализирует работоспособность всего оборудования и в случае поломки оповещает пользователя, которому остается лишь известить специалиста-ремонтника о номере ошибки.
  • Возможность подключения внешних регулирующих устройств, например, комнатного термостата или программатора.

Обзор производителей

Непоколебимо закрепили за собой статус лучших производителей немецкие бренды: Bosch, Buderus, Vaillant, Viessmann, Wolf. Продукция концернов отличается высоким качеством, надежностью, безопасностью и эргономичным дизайном. Во время работы котлы практически бесшумны, простые в монтаже и эксплуатации.

Следом за ними, а иногда и совсем рядом, идут итальянцы: Ariston, Baxi, Ferroli, Nova Florida, Saunier Duval. Большая часть продукции относится к среднему ценовому диапазону, а качество при этом остается на очень высоком уровне. Акцент на надежность, долговечность и высокое качество стараются делать и французы, наиболее примечательные среди них: Chaffoteaux, Chappee, De Dietrich, Frisquet.

Устройство котла газового для отопления

Не последнее место на рынке занимает продукция корейских брендов: «Celtic», «Daewoo», «Kiturami» или «Navien». Корейское оборудование является универсальным и достаточно качественным, чтобы обратить на него внимание. Главной целью российских производителей, например, «Газаппарат», «АЗГА», «Сигнал», стало расширение рынка и привлечение отечественного потребителя, поэтому все модели имеют доступную стоимость, при высоком уровне надежности.

Из всего вышесказанного можно сделать выводы, что для продуктивной и экономичной работы важно правильно рассчитать мощность котла. Одноконтурные газовые благодаря возможности подключения к бойлеру являются не менее функциональными, чем двухконтурные, правда, при этом придется выделить под систему не малое пространство.

Закрытая камера сгорания освобождает от необходимости оборудовать дымоход и не охлаждает помещение, но подразумевает полную зависимость от электричества. Что же касается функционального набора и работы автоматики, то здесь чем полнее, список, тем лучше, но можно подумать, от каких функций можно отказаться, чтобы немного сэкономить.

Настенный газовый котел: видео

Настенный котел для дома: фото



sandizain.ru

Особенности выбора одноконтурного и двухконтурного настенного газового котла

Уровень жизни с каждым годом растет. Потребители уже не бегают в поисках необходимых товаров, рынок перенасыщен. Поэтому вопросы от потребителей, касающиеся правильного выбора, сегодня звучат очень часто. Многие хотят приобретать не только качественные изделия, но и не очень дорогие. И современный рынок это сегодня предлагает. Так как тема нашей статьи – «одноконтурный и двухконтурный настенный газовый котел – критерии выбора», то соответственно в ней мы будем разбираться со всем, что связано с этими котлами.

Во-первых, начнем с того, почему именно настенный вариант сегодня так популярен. Это компактная конструкция, которая может быть установлена в любое помещение, места много она не занимает. Поэтому настенные газовые котлы отопления можно увидеть на кухнях, в ванных или туалетных комнатах, в присоединенных лоджиях и балконах и даже в коридорах. В частном домостроении их нередко монтируют в подвале или на чердаке.

Внимание! Обычно настенные газовые котлы используют в тех домах и квартирах, в которых отапливаемая площадь не превышает 180 м². Это маломощные отопительные агрегаты, поэтому владельцам больших домов на них внимание обращать не стоит.

Классификация

Все настенные модели делятся по группам и категориям по разным критериям. Но основное отличие – это количество контуров. Как и в напольных конструкциях, здесь два типа:

  • Одноконтурные.
  • Двухконтурные.

Одноконтурный вариант

Самый простой вид – это одноконтурный настенный газовый котел. Он предназначен только для обогрева теплоносителя отопительной системы. Поэтому в его конструкции всего лишь один теплообменник, который располагается в камере сгорания топлива. То есть нагрев теплообменника происходит напрямую пламенем и топочными газами. Это достаточно эффективная модель, с небольшой ценой и максимальными экономичными показателями. Кстати, коэффициент полезного действия данного прибора доходит до 95%.

Двухконтурный отопительный настенный газовый котел – это более сложная конструкция, в которой присутствует два теплообменника: один для системы отопления, второй для системы горячего водоснабжения. Отсюда понятно, для каких целей используется эта модель. Хотелось бы сделать несколько замечаний, которые примите во внимание:

  • Двухконтурные настенные агрегаты рассчитаны на определенные показатели. И в данном случае потребитель должен особое внимание уделить количеству воды, которое котел может нагреть для хозяйственных нужд. Практика показывает, что камень преткновения именно в этом показателе. Получается так, что при использовании ГВС, отопительная система автоматически отключается, потому что весь свой потенциал (тепловую энергию) переключает на нагрев воды для системы ГВС. И чем дольше вы пользуетесь горячей водой, тем интенсивнее остывает ваш дом. Вот такая неприятная ситуация может возникнуть, поэтому рекомендуем точно подсчитать необходимое количество воды, которое вам потребуется на хозяйственные нужды.
  • По способу нагрева воды для ГВС есть проточные модели, в которых вода нагревается в теплообменнике в виде змеевика, и накопительные. Во втором случае в конструкции газового котла устроен небольшой бак, где вода и нагревается. Проточные модели могут обеспечить дом горячей водой до 15 л/мин, но при этом температура воды будет не выше +30°С. Накопительный вариант более объемный – до 60 литров с температурой до +60°С.
  • Перед вами может встать вопрос: а зачем тогда нужен такой котел, нет ли других более эффективных вариантов? Вариант есть, можно установить одноконтурный котел и подключить к нему отдельно стоящий бойлер, в котором и будет нагреваться вода для хознужд. Как работает эта система? Давайте рассмотрим ее отдельно.

Двухконтурный вариант

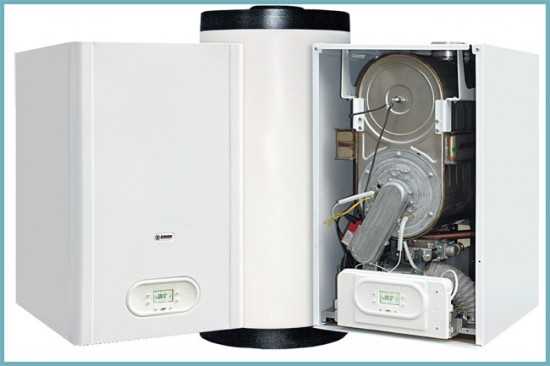

Настенный одноконтурный котел с бойлером

Итак, вам необходимо будет приобрести сам котел, установить его на стене и подключить к системе отопления. В отопительный подающий контур врезается труба, которая ведет к бойлеру, а точнее сказать, к его теплообменнику. На развязке двух труб устанавливается трехходовой клапан, который в автоматическом режиме будет переключать теплоноситель из одного контура в другой.

По сути, получается практически та же схема, что и с двухконтурным прибором. Но есть и существенная разница. В самом начале, когда только запускается работа отопительного котла, в первую очередь нагревается вода внутри бойлера. Она доводится до определенного показателя (чаще всего до +60°С), после чего клапан переключается, и  теплоноситель начинает движение по основному отопительному контуру.

Но самое главное начинается после этого. Как только температура в бойлере падает ниже запрограммированного уровня, срабатывает клапан от термодатчика, и теплоноситель тут же поступает в резервуар. Но в этом случае нагрев происходит быстрее, потому что внутри бака вода практически горячая, так что вы даже и не заметите, что температура отопления вашего дома немного снизилась. В этом и есть большое преимущество одноконтурного настенного газового котла для отопления с бойлером.

Навесной котел с бойлером

Этот вариант организации отопления и ГВС сегодня самый популярный. Но потребитель должен точно определиться, подходит ли такой способ под его собственный дом. Потому что соотношение мощности самого отопительного котла и потребляемой горячей воды должно находиться в определенной зависимости. Если вы хотите пользоваться и душем, и раковиной на кухне, и джакузи, то вам придется приобретать большой бойлер объемом не меньше 200 литров. Так вот такой прибор не всякий настенный котел может потянуть. Поэтому совет – перед тем как выбирать эту систему организации ГВС, предварительно проконсультируйтесь у специалистов и поручите им провести все необходимые расчеты.

Конструктивные особенности

Возвращаемся к классификации. Есть еще несколько отличительных особенностей, которые делят настенные отопительные газовые котлы на группы. Это тип камеры сгорания. Здесь две позиции:

  • Открытая.
  • Закрытая.

Устройство навесной модели

В первом случае это обычный традиционный агрегат, в конструкции которого используется система подачи воздуха в камеру сгорания из помещения, где сам котел и установлен. Основное требование к такой модели:

  • Установка в помещении, где проведена хорошо действующая вентиляционная система. Обмен воздуха в данных котельных (топочных) должен быть трехразовый за один час работы. Некоторые потребители избегают вложений в вентиляцию и стараются обойтись малыми средства, открывая форточку или окно. В принципе, вариант приемлемый, но придется учитывать место установки агрегата. Если это кухня или ванная комната, то вентиляцию все равно придется устраивать.
  • Хорошая тяга. Это двойственный показатель. Во-первых, без нее сам газовый котел работать будет плохо (КПД снижается резко), во-вторых, есть большая вероятность падения эффективности оттока угарных газов, так что и показатели безопасности резко снижаются.

Настенные котлы с закрытой камерой сгорания – это совершенно уникальная конструкция. Чаще всего они используются в том случае, если есть необходимость повысить коэффициент полезного действия прибора и снизить количество потребляемого топлива. Это энергозависимые котлы с турбонадувом, то есть на горелку кислород подается с помощью вентилятора или турбины. Это позволяет регулировать количество подаваемого воздуха и эффективно подбирать концентрацию воздушно-газовой смеси. Обычно такие газовые котлы снабжаются коаксиальными дымоходами.

Установка дымоходов

Кстати, о дымоходе. Именно коаксиальный тип – это оптимальное решение для настенных конструкций, потому что он выводится горизонтально прямо за прибором сквозь стену. То есть изнутри помещения его не видно, он не занимает какое-нибудь пространство, даже самое минимальное, его работа очень эффективна, прекрасно создает тягу, и именно через него с улицы на горелку подается свежий воздух. А о чем это говорит?

  1. Нет необходимости устраивать вентиляционную систему внутри помещения, где устанавливается газовый котел.
  2. Камера сгорания закрытая, так что никаких угарных газов, которые могут проникнуть в комнату.
  3. Кислород в помещении не меняет своей концентрации, то есть он не сжигается.

Единственный минус – это конденсат, который образуется в самом начале растопки котла. Но и это не беда, потому что в его конструкции устроен конденсатосборник, который можно очищать.

Полная комплектация

Автоматика настенных газовых котлов

Все настенные газовые котлы отопления (двухконтурные или одноконтурные) – это отопительные агрегаты, которые отвечают всем требованиям и нормам современности. А что самое важное в этом плане?

  • Безопасность работы котлов.
  • Удобство их эксплуатации.
  • Экономия потребляемого топлива.

Все остальное – это дополнительные требования, но не будем говорить, что они второстепенные. В любой технике нет незначительных функций и требований.

Итак, безопасность. Какие элементы автоматики отвечают за данный критерий? Во-первых, это датчик пламени. К сожалению, отечественные магистральные газовые сети не могут похвастаться стабильной подачей топлива, особенно это касается загородных поселков. В городе ситуация более-менее нормальная. Так вот этот датчик отслеживает размер пламени на горелке. Если он доходит до критического показателя, датчик тут же передает сигнал на газовый клапан, который тут же отсекает подачу газа.

Второй датчик следит за тягой в камере сгорания. Процесс точно такой же, как и в первом случае. То есть снижение тяги до определенного уровня дает основание перекрытия подачи газа на горелку.

Встроенный газовый котел

В чем заключается удобство эксплуатации? Есть такой термин – установил и забыл. Так вот настенные газовые котлы относятся к этой категории. Часть автоматики отвечает за полный контроль и регулировку происходящих в приборе процессов. Во многих моделях устанавливаются программаторы, с помощью которых можно задавать необходимый температурный режим. Эти устройства можно связать с датчиками, которые устанавливаются на радиаторах отопления, в комнате или на улице. То есть котел будет нагревать теплоноситель до той температуры, которую вы вручную задали сами.

Кстати, сегодня на котлах устанавливают программаторы, с помощью которых можно запрограммировать температурный режим на несколько дней вперед или установить режим экономии. Во втором случае котел будет работать по сниженным процессам. К примеру, днем, когда в доме никого нет, происходит снижение подачи топлива, а, значит, снижение температуры. К вечеру подача возобновляется. Экономия практически двойная. Вот вам и выполнение третьего требования.

Схема обвязки

Комплектация настенных газовых котлов

Существует несколько категорий, в которых присутствует разная комплектация настенных котлов, работающих на газе.

  • Это простые модели, где в конструкции находятся один теплообменник или два, газовая горелка в камере сгорания и небольшая система автоматики. Это самые простые и дешевые приборы, которые, кстати, очень даже эффективно работают. Единственный их недостаток – вам все время придется отслеживать работу, потому что придется смотреть и за температурой теплоносителя, и за давлением газа. К примеру, на улице чуть потеплело, давление газа сразу увеличивается. Если вы не уследили, то есть большая вероятность, что теплоноситель просто закипит. Ни к чему хорошему это не приведет.
  • Есть на рынке очень сложные модели, в конструкции которых присутствуют и циркуляционный насос, и расширительный бачок, и турбина для надува воздуха на горелку, и несколько теплообменников, и встроенный бойлер. По сути, это мини котельная. Скажем так, такие модели очень эффективно работают и неплохо экономят топливо. Но у них есть несколько недостатков. Первое – высокая цена. Второе – сложность обслуживания, а, тем более, проведение ремонта. Без специалиста лезть во внутренности котла не рекомендуется. Третье – сложная система автоматики, так что настройку котла тоже лучше пусть делают профессионалы.
  • Но есть в категории сложных конструкций и, если так можно выразиться, менее сложные. К примеру, отсутствие расширительного бака, который устанавливается в систему отопления, как отдельно стоящая единица. Вынос трехходового клапана или установка теплообменника для ГВС проточного типа, а, значит, отсутствие встроенного бойлера. В настоящее время производители предлагают достаточно широкий ассортимент, который поможет выбрать настенный газовый котел точно под ваши нужды и требования.

Схема двухконтурного настенного котла

И последнее. Если вы являетесь владельцем небольшого загородного дома или городской квартиры и у вас появилось желание установить в своем жилище автономную систему отопления, то настенные модели газовых котлов для вас – идеальное решение.

otepleivode.ru

Как выбрать настенный двухконтурный газовый котел для отопления

Природный газ – наиболее распространенный энергоноситель, применяемый для отопления жилых зданий. На сегодняшний день для отопления жилых помещений существует огромное количество разнообразных газовых установок. В данном материале мы постараемся осветить важные моменты, которые помогут правильно выбрать двухконтурный газовый котел для отопления загородного дома, дачи или квартиры.

Настенный двухконтурный газовый котел

Виды газовых котлов

Чтобы сделать правильный выбор двухконтурного газового котла необходимо разобраться в разновидностях данных отопительных установок, которые можно разделить на четыре группы:

  • по способу сжигания топлива;
  • по исполнению;
  • по функциональным особенностям;
  • по способу подачи воздуха для горения.

По способу сжигания агрегаты для отопления частного дома делятся на конвекционные и конденсационные. В первых энергия сгорающего топлива передается теплообменнику с водой. Это происходит посредством поднимающихся от газогорелочного устройства раскаленных газов. Проходя теплообменник, они охлаждаются и выбрасываются наружу. КПД этих установок — до 90%.

При сгорании природного газа происходит выделение водяных паров, которые в конвекционных установках просто выбрасываются на улицу через дымоход вместе с продуктами горения. Конденсационные котлы используют энергию этих паров, в результате чего КПД агрегата повышается на 2—3%, достигая 92—93%. Схему работы конденсационной отопительной установки можно увидеть на рисунке.

Схема работы конденсационной установки

Водяной пар, содержащийся в дымовых газах, контактирует во вторичной камере с теплообменником и выпадает конденсатом на его наружных стенках, после чего отводится в специальный патрубок. Теплообменник из нержавеющей стали передает тепло водяного пара теплоносителю, дымовые газы охлаждаются до температуры менее 100 ºС.

Отопительные агрегаты производятся в настенном и напольном исполнении. Это зависит от массы изделия, чем мощнее установка, тем больше она весит. Например, настенный газовый котел 40 кВт имеет массу 40—45 кг, не каждая стена сможет выдержать такой вес. По этой причине отопители средней и большой мощности изготавливаются в напольном исполнении, а самые тяжелые требуют устройства отдельного фундамента.

Особенности установок с двумя контурами

По функционалу различают одно – и двухконтурные газовые котлы. Работа одноконтурного агрегата направлена исключительно на подогрев воды для системы отопления, теплоноситель в нем движется по маршруту вход – трехходовой клапан – теплообменник – выход – трубы отопления. В отопительной установке с дополнительным контуром для обеспечения ГВС вода может двигаться по нескольким маршрутам в зависимости от конструкции. На рисунке показано устройство двухконтурного настенного газового котла с так называемым битермическим теплообменником и схема его работы.

Схема работы двухконтурного газового котла

Здесь изображена двухконтурная установка, в которой имеется циркуляционный насос, трехходовой клапан и расширительный бак. В бюджетных версиях это оборудование отсутствует, его нужно приобретать и ставить отдельно. Особенность конструкции – теплообменник, через который может проходить сразу 2 потока воды, отделенные друг от друга. Медные соты сложной формы изготовлены по принципу «труба в трубе». Теплоноситель для системы обогрева протекает в наружной трубке и получает тепловую энергию непосредственно от горелки. По внутренней трубке течет вода для ГВС, нагреваясь уже от теплоносителя, который омывает эту трубку.

При такой конструкции схема работы двухконтурного газового котла следующая: в обычном режиме вода из системы отопления, побуждаемая к циркуляции насосом, проходит переключающий трехходовой клапан и попадает в теплообменник. Там она нагревается до необходимой температуры и уходит обратно в систему. Нагревом управляет контроллер, посылая команды на модуляционную газовую горелку в зависимости от температуры теплоносителя.

Данное устройство двухконтурного газового котла предусматривает переключение потоков нагреваемой жидкости при открывании крана горячей воды. По сигналу датчика расхода трехходовой клапан переключает потоки, а циркуляционный насос останавливается, поскольку вода для ГВС течет под воздействием давления в водопроводной сети. На схеме видно, как она нагревается в том же теплообменнике, что и теплоноситель. При закрытии крана подача ГВС прекращается и восстанавливается обычный режим работы.

Другая конструкция позволит лучше разобраться, что значит двухконтурный газовый котел, поскольку потоки здесь идут другими маршрутами и их нагрев происходит в разных теплообменниках.

Принцип работы настенного газового котла

В режиме отопления схема работает так же, как и в предыдущем случае. По сигналу датчика расхода контроллер посылает импульс электроприводу трехходового клапана, а тот направляет поток горячего теплоносителя из первого теплообменника во второй. В нем происходит передача тепла от одного теплоносителя другому, идущему на нужды ГВС. При этом циркуляционный насос не останавливается, так как необходимо прокачивать воду, отдающую тепло. В этой конструкции теплообменник для настенного газового котла имеет тонкие стенки для эффективной теплопередачи, а потоки движутся в нем навстречу друг другу. В режим отопления схема возвращается по сигналу датчика расхода, когда кран горячей воды в доме закрывается.

Способы подачи воздуха для горения

Обычный газовый котел может брать воздух для горения прямо из помещения, в котором он находится. По этой причине агрегат имеет открытую камеру сгорания, а в помещении топочной должна быть организована приточно-вытяжная вентиляция. Вытяжка обеспечивает в помещении 3-кратный обмен воздуха за 1 час, а притока должно хватать на компенсацию этой вытяжки плюс дополнительное количество воздуха для горения.

Существуют двухконтурные настенные котлы с закрытой камерой сгорания, которые берут воздух для горения с улицы, всасывая его через коаксиальную дымоходную трубу. Она представляет собой двустенную конструкцию, по внутренней трубе которой выходят дымовые газы. Навстречу им в пространстве между двумя стенками труб движется поток воздуха с улицы, всасываемый вентилятором. Потоки обмениваются теплом, и воздух поступает в камеру сгорания подогретым, а дымовые газы с низкой температурой выбрасываются наружу. На рисунке можно увидеть, как устроен двухконтурный газовый котел с принудительной подачей воздуха и принцип работы.

Вентилятор здесь играет роль дымососа, что делает работу водогрейной установки независимой от параметров дымохода. Он создает разрежение во всем воздушном тракте, поскольку камера сгорания закрыта. Воздух извне начинает всасываться в камеру через специальный канал. Когда такой принцип использует двухконтурный конденсационный газовый котел, достигаются его наилучшие показатели КПД, — 93%, так как практически вся теплота сгорания топлива остается внутри агрегата и передается теплоносителю.

Преимущества и недостатки

В предыдущих схемах рассматривались установки, в конструкции которых задействованы все элементы обвязки, поэтому нет никаких проблем в том, как подключить настенный газовый котел. К его выходам напрямую присоединяются трубопроводы системы отопления и ГВС, а также выполняется подключение к электрической сети. Благодаря своим габаритам и функциональности настенный агрегат можно установить в любом удобном помещении, он может отлично вписаться в интерьер. При отключении электроэнергии автоматика отключит горелку и нагрев воды прекратится, это исключает ее закипание в теплообменнике. Когда подача электричества возобновится, водогрейная установка включится в работу автоматически, без вмешательства человека.

На случай внезапного прекращения подачи газа в соответствии с правилами безопасности двухконтурные газовые котлы оборудованы автоматическим отсекающим клапаном. Его конструкция – нормально открытая, то есть, клапан открыт, пока на него подается напряжение. Когда газ в магистрали пропадает, горелка затухает, что фиксируется датчиком контроля пламени. Он посылает импульс на контроллер, а тот отключает отсекающий клапан. При возобновлении газоснабжения автоматический розжиг не произойдет, это сделано в целях безопасности. Домовладелец должен лично убедиться в отсутствии загазованности или аварии, после чего дать команду на розжиг горелки.

Бюджетная модель установки может не иметь циркуляционного насоса и прочих электрических устройств, такой двухконтурный энергонезависимый газовый котел востребован для работы с самотечными системами отопления и перебоями в подаче электроэнергии. Теплоноситель в системе и котле будет двигаться за счет конвекции, а горячая вода – под воздействием давления в водопроводной сети. Пуск агрегата начинается с розжига запальника с помощью пьезоэлемента, создающего искру от механического воздействия. Горелка автоматически поджигается от запальника и нагревает теплоноситель до тех пор, пока не будет достигнута установленная пользователем температура. Тогда сработает термоэлемент и перекроет газ, горелка потухнет, а вода в системе будет остывать. При достижении нижнего порога температуры термоэлемент откроет газ и горелка автоматически запустится в работу от запальника, который горит постоянно.

Основные недостатки двухконтурных газовых котлов заключаются в следующем:

  • Контур нагрева воды для ГВС не рассчитан на большие расходы воды. Это позволяет обеспечивать 2 обычных или 3 небольших потребителя. При этом есть опасность попасть под кипяток или холодную воду при одновременном использовании, например, душа и крана на кухне.
  • Теплообменники имеют очень тонкие стенки и малые проходные сечения отверстий. При использовании воды с повышенным содержанием солей на поверхностях теплообмена станет активно откладываться накипь, что значительно снизит срок службы газового настенного котла.

Рекомендации по выбору изделия

Первый критерий, по которому следует подбирать газовый водонагреватель, это мощность системы отопления. Данная величина зависит от многих факторов: регион проживания, количество тепловых потерь зданием, этажность, площадь светопрозрачных конструкций и так далее. Укрупненный расчет, проверенный на практике, делается так: на отопление каждых 10 м2 площади помещений понадобится 1 кВт тепловой энергии при высоте потолков до 3 м. Посчитав всю площадь дома и разделив ее на 10, получим мощность системы обогрева. Ее надо умножить на коэффициент запаса 1.2, это и будет рабочая мощность котельной установки.

Газовые настенные котлы

Если среди множества производителей вы не можете определиться, какой настенный газовый котел выбрать, то ориентируйтесь в первую очередь по его функциональным данным, а потом по стоимости. Возможно, в вашем доме действует самотечная система отопления, а в энергоснабжении часто бывают перебои, тогда дорогой котел с множеством функций покупать нет смысла.

В том случае, когда подбирается двухконтурный газовый котел для квартиры, большую роль играют его габаритные размеры. Агрегат настенного исполнения должен поместиться в вашей кухне или другом помещении, при этом вписавшись в интерьер. Здесь следует обратить внимание на то, чтобы подача воздуха осуществлялась вентилятором, то есть покупать котел с закрытой камерой сгорания. Причина – неизвестное состояние вытяжных шахт многоэтажного дома. Проще всего пропустить через наружную стену коаксиальную трубу дымохода.

При выборе водогрейной установки играет роль ее вес и состояние стен вашего дома. Нужно сопоставить эти два фактора, чтобы потом не ломать голову над тем, как повесить настенный котел весом в 30 кг на стену из гипсокартона. Правильнее будет заранее определить место подвеса, материал и толщину стены, а потом купить необходимый крепеж.

Заключение

Среди газовых водогрейных котлов всех типов двухконтурные агрегаты, которые можно подвесить к стене, не зря пользуются спросом. Для квартиры или небольшого дома двухконтурный газовый котел может стать единственным приемлемым вариантом, учитывая его относительно невысокую стоимость по сравнению с отдельно оборудованным узлом приготовления ГВС.

cotlix.com
