Среди множества инструментов у любого домашнего мастера достойное место занимает маятниковая пила по металлу. С ее помощью можно с большой точностью и под любым углом распиливать практически любые длинномерные предметы, причем, не только металлические – трубы, любые профили, но и деревянные бруски, керамическую плитку. Все зависит от конструкции и режущей насадки.

Как устроена и работает маятниковая пила

Любая маятниковая пила, вне зависимости от того, сделана она своими руками или выпущена известным производителем, имеет в своей конструкции следующие узлы:

• станина;
• мощный электродвигатель;
• пильный диск;
• защитный кожух;
• возвратный механизм;
• струбцина для зажима распиливаемого изделия.

Компоновка узлов маятниковой пилы

Массивная, тяжелая станина пилы выполняется из литого металла для обеспечения устойчивости инструмента во время работы. На ней крепятся все остальные узлы пилы. Прежде всего, это маятниковый рычаг, на котором крепится мощный электродвигатель, удлиненный вал с пазами и винтовой резьбой для установки пильного диска. Этот рычаг имеет пружинный механизм, который возвращает его в исходное положение после завершения распила изделия.

На рукоятке рычага устанавливается кнопка включения пилы. Для удобства работы с инструментом к кнопке добавляется фиксатор, блокирующий выключение инструмента при отпускании кнопки. Режущий инструмент полностью закрыт защитным кожухом, предохраняющим человека от травм во время работы. На некоторых моделях производители устанавливают два кожуха – один неподвижный, второй — сдвигающийся, полностью закрывающий зону резания.

Устройство с описанием узлов

Маятниковая пила по металлу используется не только при работе с металлическими изделиями. Она может работать с деревом, керамикой, пластиком. Но для распила других материалов нужно использовать другое режущее полотно. Различные режущие насадки могут поставляться в комплекте, но могут продаваться и в розницу.

На станине закреплена струбцина для зажима распиливаемого изделия, состоящая из двух частей. Первая часть – поворотная, которая может поворачиваться на угол до 45°. На ней имеется указатель и шкала, проградуированная в градусах. Вторая часть – с винтовой регулировкой прижима. Прижимная губка на второй части имеет шарнирное крепление, что позволяет прочно фиксировать деталь под любым поворотом к фронту распила изделия, гарантируя точный срез под выбранным углом.

Плюсы и минусы маятниковой пилы

Прежде чем пополнять свой инструментарий маятниковой пилой, следует изучить не только принцип ее работы и возможности, но и все достоинства и недостатки этого нужного инструмента. Следует отличать профессиональный инструмент от бытового, ведь некоторые достоинства, устраивающие домашнего мастера, могут обернуться недостатками для профессионала.

К преимуществам маятниковой пилы можно отнести:

• многофункциональность;
• достаточно простая замена пильного диска;
• точный и качественный срез распиливаемого предмета;
• достаточно высокая скорость резки;
• простота установки;
• доступность;
• несложное обслуживание.

К недостаткам инструмента относится то, что в процессе работы нужно прилагать значительные усилия на рычаг. Кроме этого, конструкция инструмента ограничивает толщину распиливаемых заготовок. Производительность таких инструментов не очень высока, поэтому их используют, в основном, в быту. Для профессиональных работ используются другие аппараты.

Как правильно выбрать маятниковую пилу

Прежде чем покупать маятниковую пилу, следует определиться, для каких работ и как часто она будет использоваться. Если речь идет о разовых работах, выполняемых достаточно редко, то нет смысла покупать дорогостоящий инструмент, который большую часть времени будет пылиться на стеллаже.

Для таких работ вполне подойдет недорогая, несложная маятниковая пила. Для сложных работ с заготовками различной формы и из различных материалов нужно выбирать профессиональные модели.

Маятниковая пила по металлу DRC 355

При выборе любой модели следует обращать внимание на средства безопасности – защитный кожух, блокировку случайного включения пилы при смене пильного диска. Большое значение имеют вес и габариты. Главная часть массы должна приходиться на станину, обеспечивающую устойчивость инструмента. Вес рабочего узла не должен быть большим, чтобы не вызывать утомляемость мастера при работе с инструментом.

При покупке пилы следует обратить внимание на внешний вид. Если кожух, станина, рычаг выполнены небрежно, такую пилу покупать не следует. Внешний вид – лицо инструмента. Если внешний вид инструмента производит впечатление небрежности, то это говорит о невысокой культуре производства и о низком качестве изделия. И еще один критерий – размер пильного диска. Его диаметр должен быть минимум 200 миллиметров.

Лучшие бренды маятниковых пил

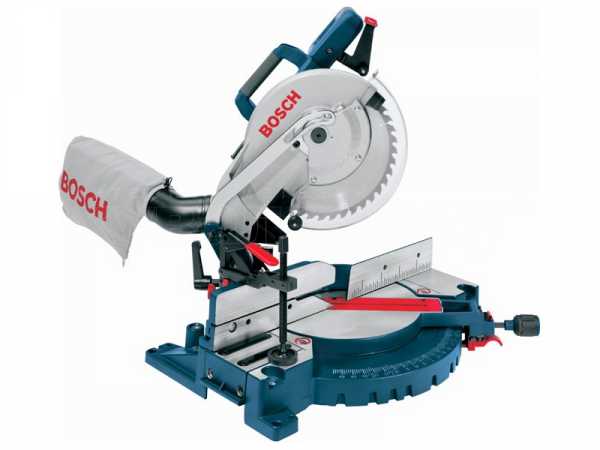

Наиболее популярными производителями электроинструмента, чьи изделия наиболее распространены на рынке России, являются несколько фирм Японии, Германии, России, США. Все эти производители представлены в России разнообразнейшим набором электроинструментов – дрели, шуруповерты, маятниковые пилы, перфораторы и др.

Маятниковые пилы Японии представлены фирмами «Makita» и «Hitachi». Наибольшей популярностью пользуются пилы «Makita LF1000» и «Hitachi C10FCh3». Германию представляют знаменитый концерн «BOSCH» и фирма «Metabo». На рынках электроинструментов особо популярны пилы «BOSCH GCM 800 SJ Professonsional» и «Metabo PSE 1200601301000».

Россия представлена фирмой «Корвет». Торцовочная пила «Энкор Корвет-431 94310» отлично зарекомендовала себя у мастеров. Фирма «DeWALT» из США представлена на рынках России маятниковой пилой «DeWALT DW713».

Сделать маятниковую пилу своими руками

Сделать маятниковую пилу своими руками совсем несложно. Вопрос в том, стоит ли этим заниматься, если можно недорого купить готовое изделие. Ведь стоимость комплектующих, инструмента для изготовления, материалов может обойтись дороже, чем фирменная пила. Но для любителей самоделок интересен сам процесс изготовления, тем более что они смогут внести в конечное устройство свои усовершенствования.

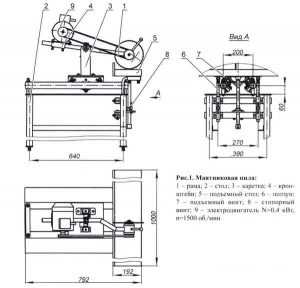

Маятниковая пила своими руками — чертеж

Для изготовления понадобится листовая сталь толщиной не менее 12 миллиметров. Размеры листа произвольны, определяются только самим мастером. Лист приваривается или крепится винтами к двум швеллерам. Эта конструкция представляет собой станину будущего станка. В качестве рычага вполне подойдет профильная труба. Она приваривается к валу, на концы которого запрессованы подшипники. Подшипниковые узлы крепятся к станине.

В качестве рабочего узла можно использовать хорошо всем известную болгарку. Для ее крепления на маятнике изготавливается специальная скоба. В стальном листе вырезается паз для пильного диска. На станине крепятся упоры, определяющие угол распила металла, и винтовая струбцина с шарнирной прижимной губкой. И в завершение работы маятниковый рычаг подпружинивается возвратной пружиной.

Работа с маятниковой пилой

Отключить маятниковый станок от электрической сети. Убедиться в том, что пильный диск соответствует распиливаемому материалу. При необходимости диск заменить. Для этого нужно снять защитный кожух, удалить старый диск и закрепить новый. Зафиксировать поворотную часть струбцины на нужный угол распила. Закрепить распиливаемое изделие так, чтобы размеченное место распила находилось точно под пильным диском. Включить пилу и, нажимая на рычаг, распилить изделие.

Видео по теме: Маятниковая пила или отрезной станок

promzn.ru

Маятниковая пила из угловой шлифовальной машины

Отрезной станок или маятниковая пила позволяет производить более точный рез, выдерживать нужный угол реза, упрощает работу болгаркой с металлом и другими материалами. Предлагаю Вашему вниманию несложную маятниковую пилу из двеститридцатой угловой шлифовальной машины.

Понадобившиеся инструменты.

1. Сварочный инвертор.
2. Угловая шлифовальная машина.
3. Дрель.
4. Электролобзик.

Понадобившиеся материалы.

1. Текстолит толщиной один сантиметр.
2. Металлический профиль с полками сорок на двадцать пять миллиметров.
3. Металлическая полоса шириной три сантиметра.
4. Ось каретки велосипеда.
5. Два подшипника.
6. Отрезок металла толщиной один миллиметр.
7. Металлический пруток диаметром четырнадцать миллиметров.
8. Тугая пружина.
9. Розетка.
10. Кабель с вилкой.
11. Не фиксирующаяся кнопка включения.

12. Различные болты и гайки.
13. Пластиковые стяжки.
14. Краска.
15. Металлический уголок тридцать на тридцать сантиметров.

Для начала изготовим станину.
Из сантиметрового текстолита отрезаем два куска и склеиваем их вместе на эпоксидную смолу. Сверлим отверстия и стягиваем текстолит винтами.

Если есть какой нибудь другой ровный и прочный материал, то станину вполне можно сделать из него.
Кстати, винты не только стягивают станину, но и выполняют роль ножек.

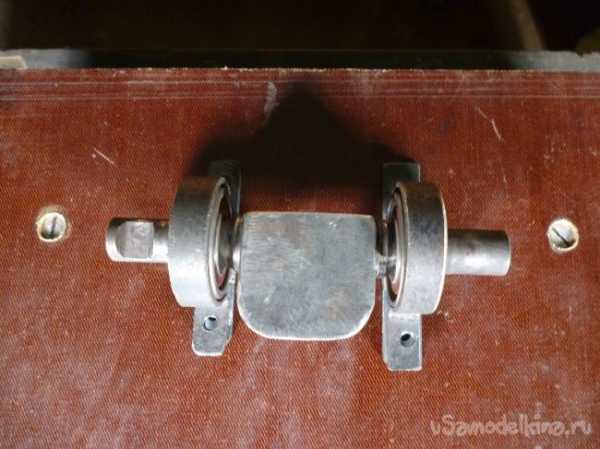

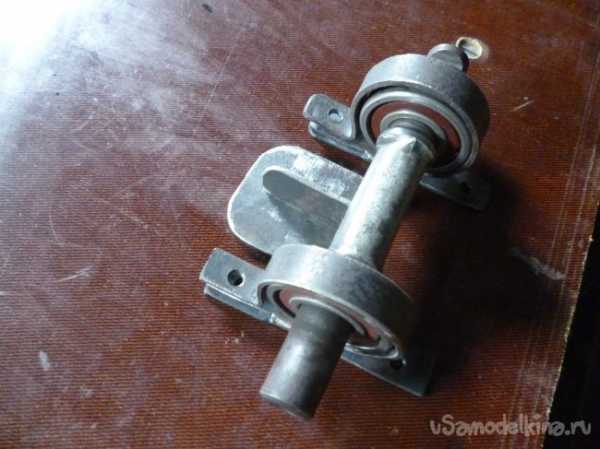

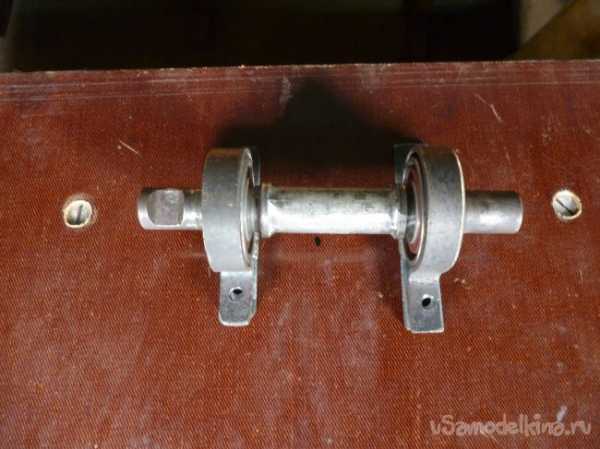

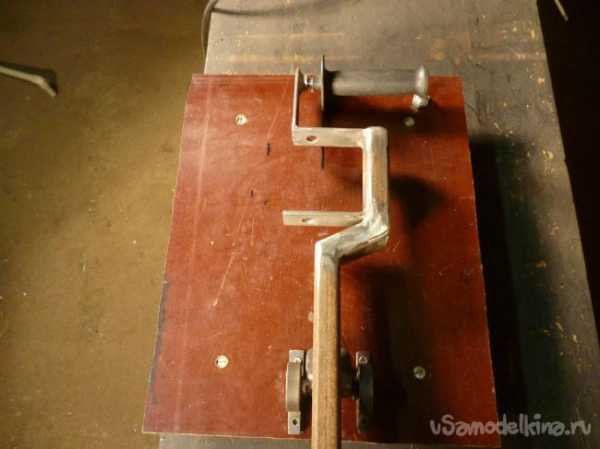

Поворотный механизм сделаем из оси каретки велосипеда, с насаженными на нее подходящими по размеру подшипниками.

Также приварим к оси отрезок металла для последующего крепления стойки. Усилим крепление, приварив снизу ребро жесткости. Из миллиметрового металла изготовили два хомута для крепления поворотного механизма к станине.

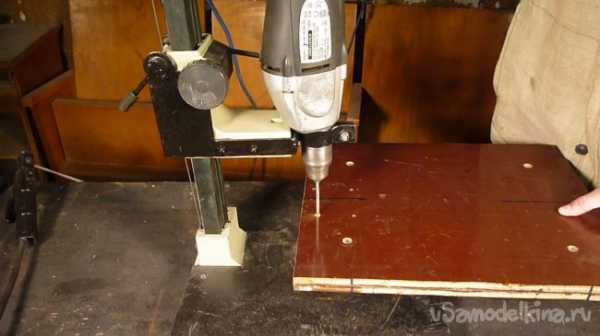

Сверлим отверстия и притягиваем болтами хомуты к станине.

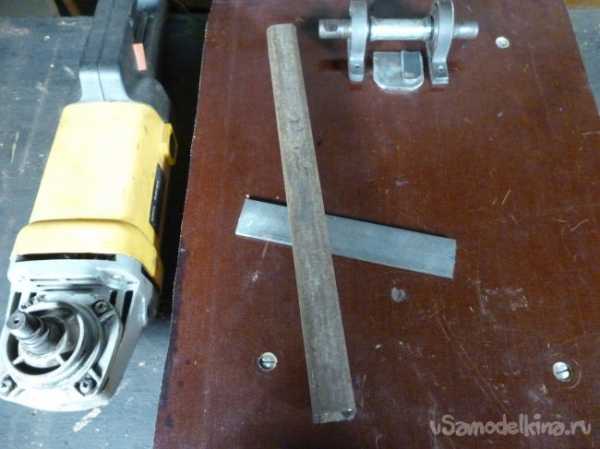

Снимаем размеры с имеющейся в наличии угловой шлифовальной машины и исходя из полученных размеров изготавливаем стойку. Для изготовления используем металлический профиль сорок на двадцать пять миллиметров и полосу шириной три сантиметра.

Углы на профиле высчитываем так, чтобы стойка центровала болгарку относительно поворотного механизма.

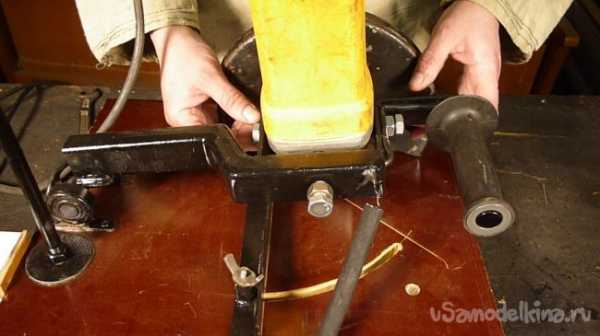

Находим болты, которые вкручиваются в штатные гнезда крепления ручки на болгарке и сверлим под них отверстия в профиле и металлической полосе.

Привариваем полученные детали друг к другу.

Зачищаем швы лепестковым диском.

Так же привариваем гайку для крепления ручки.

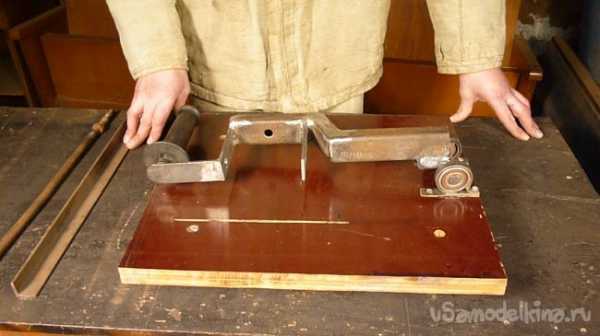

Самая ответственная часть работы, приварить стойку к поворотному механизму так, чтобы пильный диск болгарки опускался на станину строго вертикально.

Для этого в станине делаем пропил и вставив в него диск центруем угловую шлифовальную машину.

Устанавливаем стойку с пружиной, для более легкого подъема болгарки. Также изготавливаем подвижный упор из уголка.

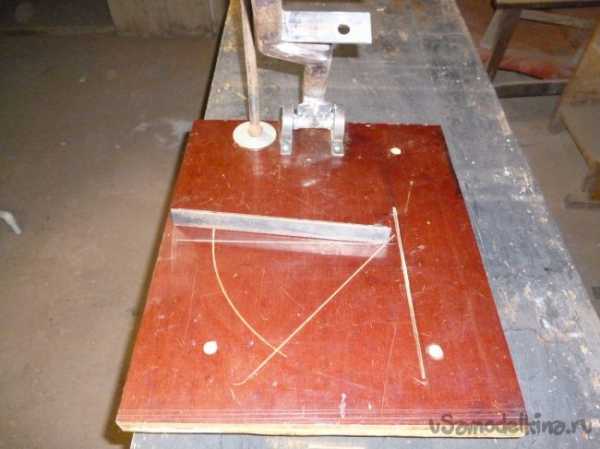

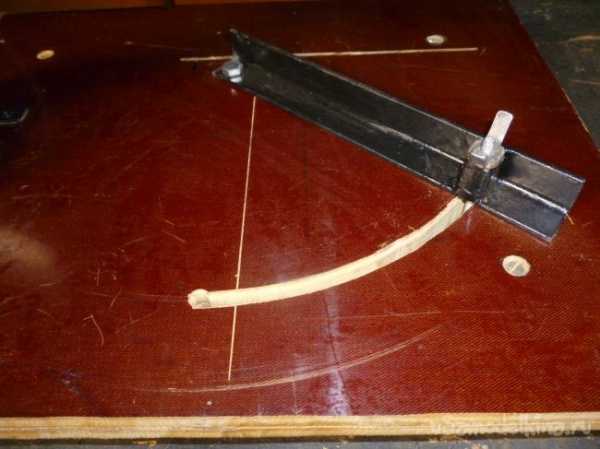

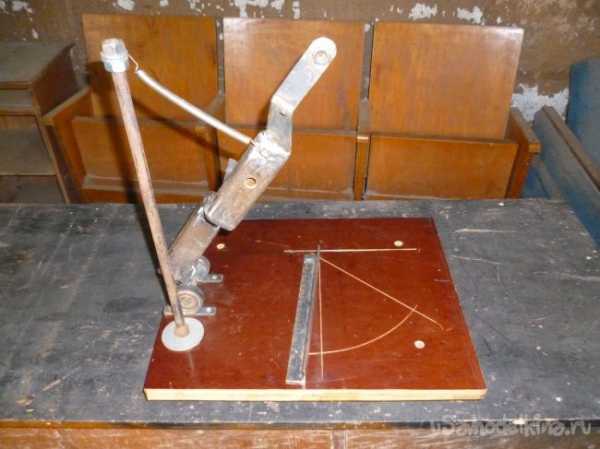

Размечаем на станине дугообразный пропил, просверливаем отверстия и вырезаем электролобзиком.

К упору привариваем крепеж для зажимного болта.

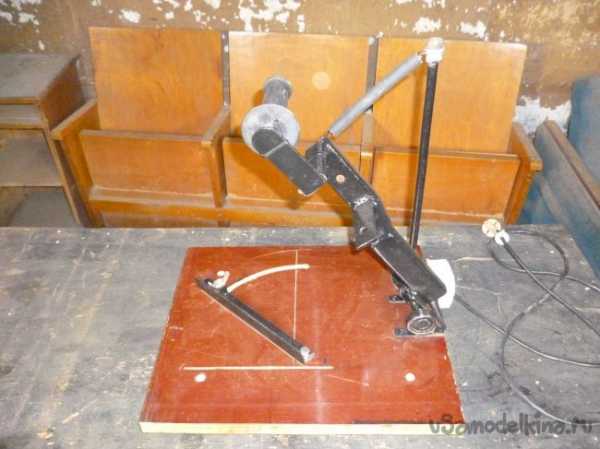

Красим нашу стойку и устанавливаем розетку.

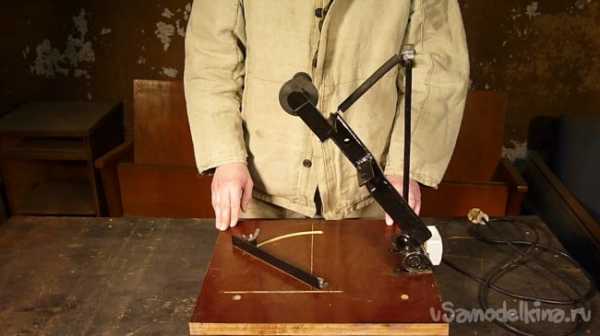

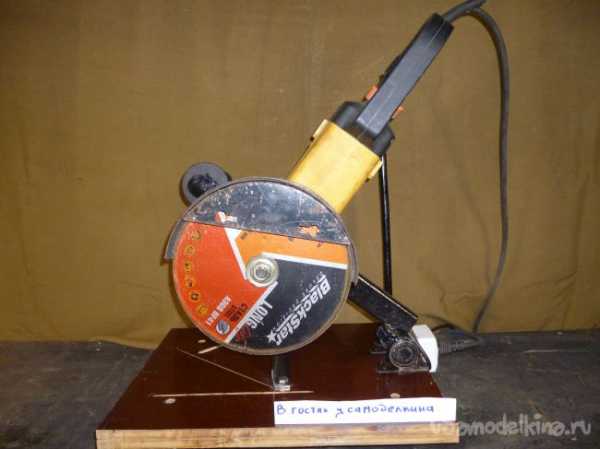

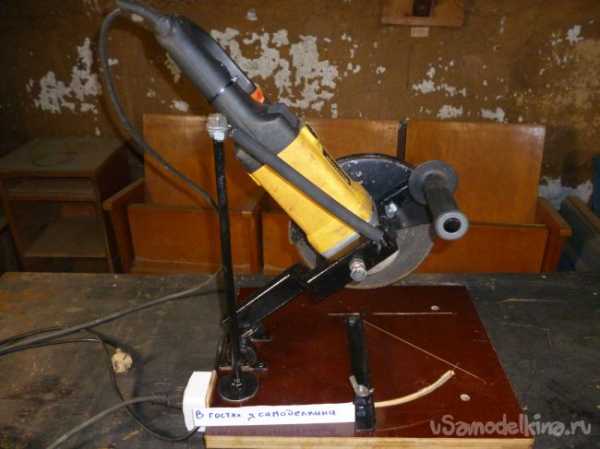

Прикручиваем болгарку и маятниковая пила готова.

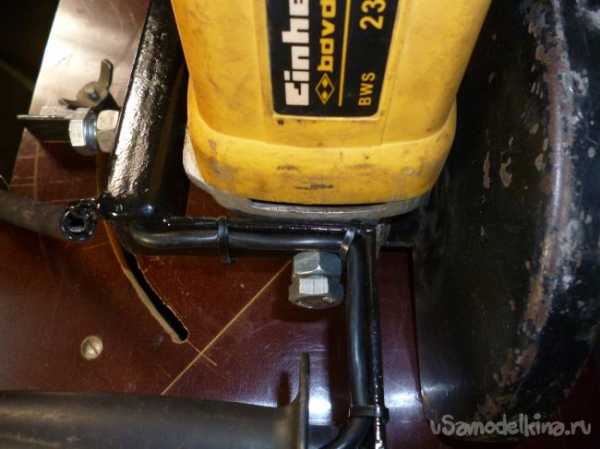

Кнопка пуска на болгарке фиксируется в нажатом положении при помощи пластиковой стяжки. Новая кнопка пуска вставлена в ручку станка. Кнопка не фиксирующаяся, это нужно для повышения безопасности. Электрокабель на кнопку проведен внутри профиля.

Некоторые узлы крупнее.

Изделие готово, можно испытать.

Получилось весьма полезное приспособление, которое пригодится любому домашнему мастеру.

Видео о изготовлении маятниковой пилы можно посмотреть здесь.
