Делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций

Автолюбители, имеющие гараж на приличном расстоянии от дома, всегда сталкиваются с проблемой его обогрева в зимний период. Ведь никакого смысла в холодном гараже нет. Поэтому каждый старается выдумать что-то для обогрева. Самое простое – включить электрический обогреватель, но проблема в том, что он не способен в полной мере прогреть такое помещение, как гараж. Кроме того, электричество не является дешевым видом энергии. Существует много вариантов создания эффективного отопления в гараже. Мы предлагаем вашему вниманию некоторые из них. Итак, делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций.

Какие требования предъявляются к гаражным печам

В большинстве случаев гараж является не очень просторным помещением. Особенно это чувствуется, когда там находится машина. Тем не менее, автолюбитель проводит достаточно много времени в этом замкнутом пространстве. Исходя из этого, к печи, которой планируется оборудовать это помещение, предъявляются следующие требования:

• Ее размеры должны быть компактными, чтобы она не мешала свободному проходу людей и въезду автомобиля.
• Работать печь должна на твердом или жидком топливе, а лучше на обоих видах.
• Разогрев печи до рабочей температуры должен происходить как можно быстрее.
• Температуру в гараже печь должна поддерживать длительное время.
• Конструкция обязана быть простой и легкой в изготовлении.
• Стоимость материалов не может превышать разумных пределов.
• Печь должна быть практична, удобна в обслуживании и повседневной эксплуатации.
• Отопительный агрегат не должен выжигать кислород слишком сильно и выделять вредные вещества в помещение гаража.
• Окружающие печку материалы должны быть надежно защищены от возгорания.

Всем эти требованиям, по нашему мнению, соответствуют следующие виды самодельных печей: кирпичная, металлическая буржуйка, агрегат на отработке, печь длительного горения. Рассмотрим каждую из них более подробно.

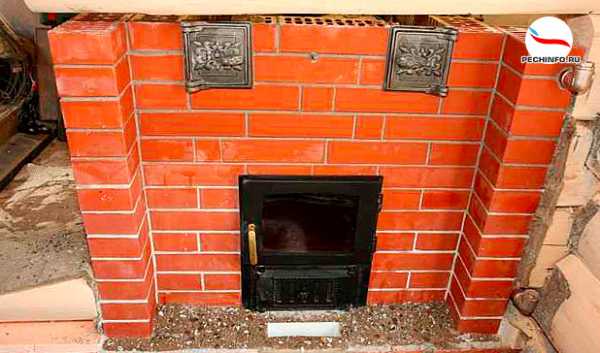

Кирпичная печь для гаража

Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.

Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.

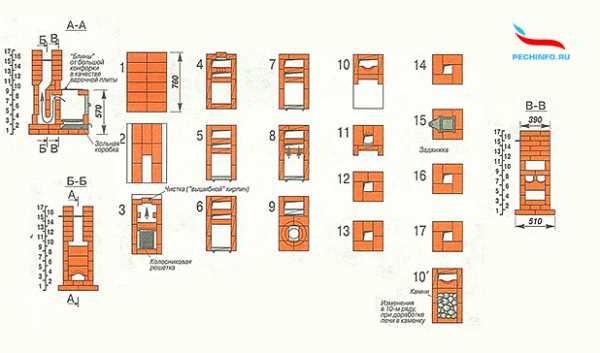

Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.

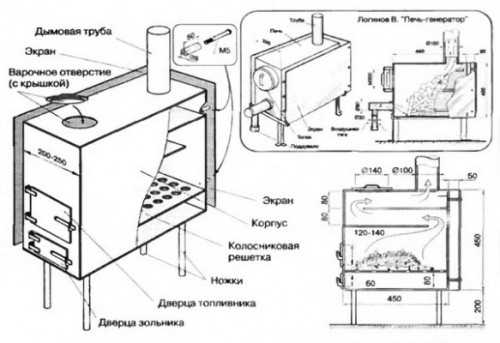

Буржуйка – простейший прибор для отопления гаража

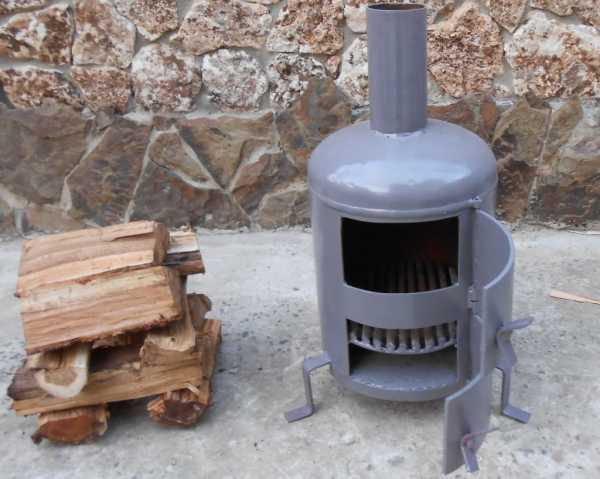

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

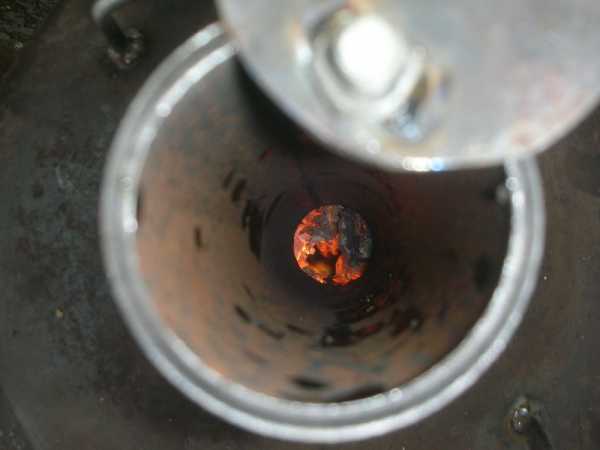

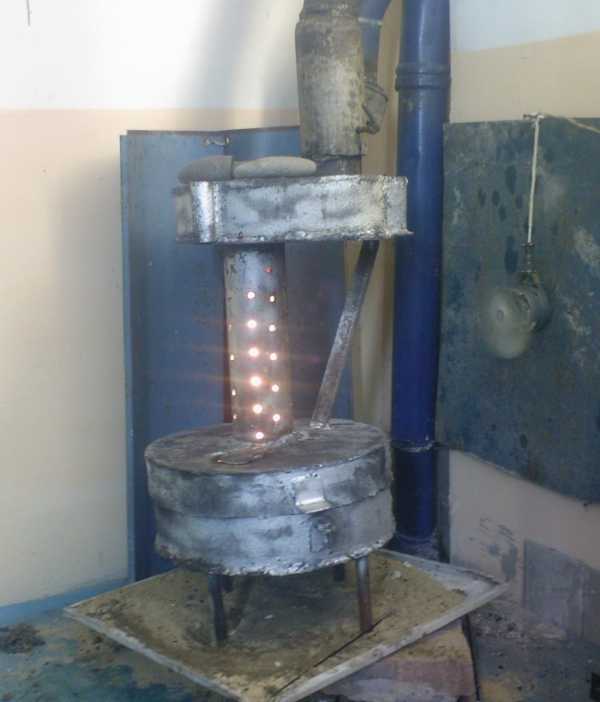

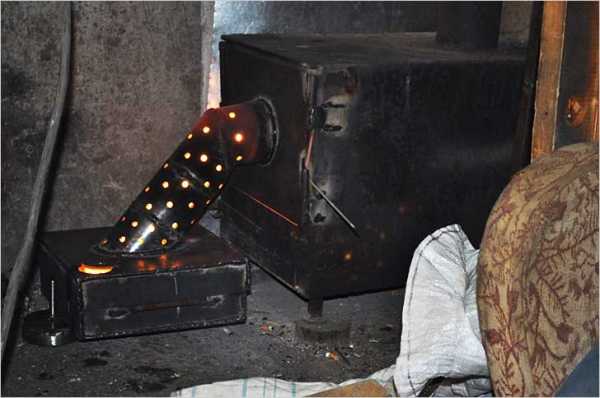

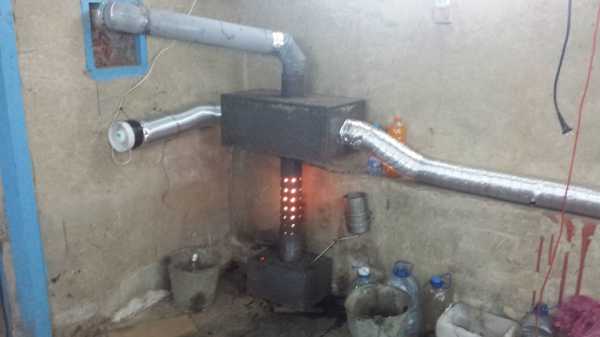

Самодельная печка на отработанном масле

Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.

Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.

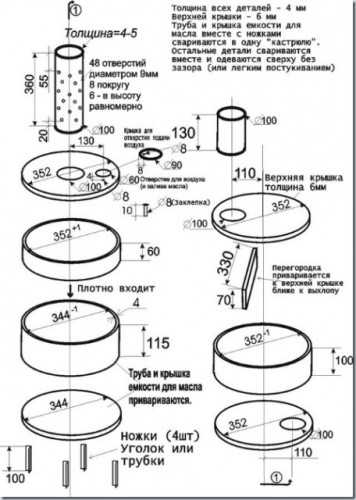

Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.

Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут. Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить. Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.

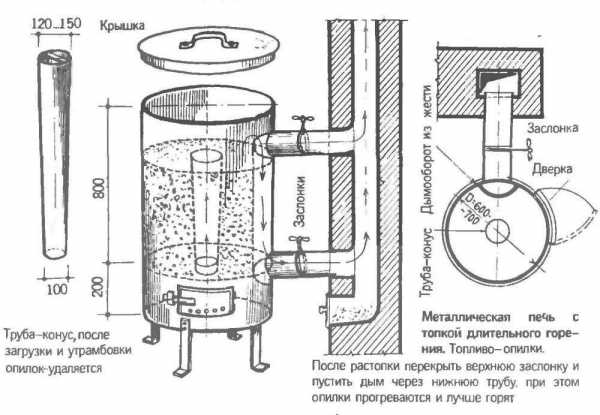

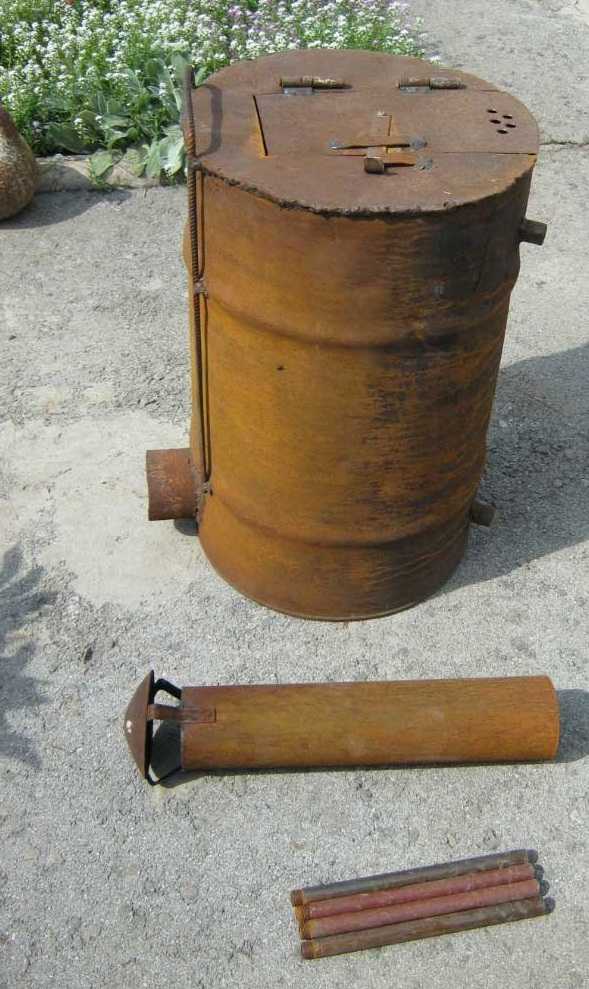

Печь на дровах длительного горения

Это самый экономичный, эффективный, но в то же время и самый сложный агрегат. Принцип его действия основан на сгорании пиролизных газов. Они имеют очень высокую энергию сгорания и выделяют большое количество тепла. Появляются пиролизы в результате медленного тления древесины при ограниченном доступе кислорода. В этом случае органические вещества распадаются на твердые и газообразные. Твердые тлеют, а газ поднимается в верхнюю камеру и возгорается, выделяя большое количество энергии.

Достоинством такой печи является ее очень высокий КПД. Одна охапка дров способна поддерживать работоспособность агрегата в течение 15 – 20 часов. Кроме дров в такой печи могут использоваться любые отходы деревопереработки: опилки, кора, сучки. Как более дорогой вариант: топливные брикеты, паллеты и другое современное твердое топливо.

Главной задачей при изготовлении печи длительного горения является создание в ней условий, позволяющих отделять пиролизы и воспламенять их отдельно от дров. Чаще всего для этого берут готовую 200 литровую металлическую бочку. Верх бочки отрезают и делают в нем отверстие, куда будет входить дымоход диаметром не менее 150 мм. Еще одно отверстие прорезают диаметром 100 мм. Туда будет вставлена труба для поступления воздуха. Затем делают тяжелый поршень. Для этого из листового металла вырезают круг чуть меньшего диаметра, чем бочка. В нем прорезают отверстие под трубу подачи воздуха и приваривают эту трубу. Снизу к получившемуся поршню приваривают пару кусков тяжелого швеллера. Поршень вместе с трубой вставляют сверху в бочку и закрывают всю конструкцию крышкой так, чтобы труба для воздуха вышла в приготовленное для нее отверстие. На ней делают еще и заслонку для регулирования потока.

Внизу бочки вырезают отверстия для люков подачи дров и зольника. Они должны закрываться плотно, чтобы исключить попадание туда воздуха, так как подаваться он должен через трубу в поршне. Устанавливают всю конструкцию на бетонный фундамент или кирпичную кладку.

Для заправки печи дровами, поршень нужно поднять за трубу в верхнее положение и зафиксировать там. Для этого можно придумать какие-нибудь фиксаторы. В топку накладывают дрова «под завязку». Затем поршень опускают, прижимая им дрова. Производят розжиг с помощью любой горючей жидкости, кроме бензина. Когда дрова разгорятся хорошо, доступ кислорода ограничивают. Выделившиеся пиролизы попадут в камеру над поршнем и воспламенятся там. Они будут гореть, выделяя очень много тепла, хотя дрова будут только тлеть.

При выборе варианта устройства печи в гараже необходимо руководствоваться принципом простоты и экономичности. Все предложенные варианты отвечают данным критериям и могут быть с успехом приняты автолюбителями.

two-room.ru

Постройка разных печей в гараж своими руками

Гараж – второй дом настоящего водителя. А машина для мужчины не просто средство передвижения, а лучший «железный друг». О друзьях принято заботиться. Поэтому хорошие водители держат свои автомобили в теплом гараже. В наше время существует масса вариантов отопления, но не все они подходят. В некоторых случаях лучшим выходом из ситуации является устройство печного отопления. Ассортимент печей для гаража достаточно велик, и стоит задуматься, чтобы сделать правильный выбор. Над вопросом: какая печка лучше для гаража – нужно потрудиться. Любому хозяину важно, чтобы печь для гаража была максимально удобной, экономичной и безопасной.

самодельная печь

Виды печей

Изначально все печи делятся на 2 категории: самодельные печи для гаража на дровах и заводского изготовления. Поэтому список видов печей будет выглядеть так:

1. Камин.
2. Печь для гаража своими руками.
3. Булерьян.
4. Дизельная печка.
5. Ракетная печь.
6. Печь с водяным контуром.
7. Электрическая печь.
8. Газовая печка.

Камин

Почти всем мужчинам нравится незаурядность. Камин – самая оригинальная идея для отопления гаража. Он и помещение согреет, и душу водителя. Подходящий камин можно приобрести в магазинах или на просторах интернета. Места занимает немного, приблизительно 1-1,5 кв. метра, и располагается обычно в углу помещения. Камин можно сделать и своими руками. Чертежами и инструкциями выручит интернет. В идеале, желательно найти специалиста, который проконсультирует по технологиям сборки и поможет с приобретением правильного материала. Подготавливается необходимый для работы инструмент и начинается процесс создания камина. Обычно камин «питается» относительно недорогим твердым топливом – дровами.

камин на дровах

Печь для гаража своими руками

Существует две простейших печи, для изготовления которых не потребуется сверх особых навыков: «буржуйка» из листового металла и её кирпичный аналог. Основное различие – материал изделий. Преимущества этих печек:

1. Простота изготовления и эксплуатации.
2. Дешевое топливо – дрова.
3. Хорошая экономия на материалах.

Главные моменты в сборке «буржуйки». Приобретается необходимый материал: листовой 5-миллиметровый металл, трубы дымохода диаметром 150-250 мм, решетка, петли для дверцы. Подготавливается инструмент: сварочный аппарат (в аренду), болгарка с отрезными дисками, стандартный набор инструмента водителя (молоток, рулетка, пассатижи и так далее). Делается чертеж-схема изделия. Приблизительный размер печки – 600 (длина) * 400 (ширина) * 500 (высота без ножек) мм. Высота ножек – 200 мм.

Болгаркой вырезаются по чертежу заготовки из листов металла. Из готовых деталей сваривается печная конструкция. С учетом требований противопожарной безопасности подготавливаются пол и стены под установку «буржуйки» и вырезается отверстие в крыше для дымохода. Процесс изготовления заканчивают монтажом печки и установкой дымохода.

Важно: дверцы топки располагаются в противоположной стороне от автомобиля.

Технология возведения кирпичной печи практически такая, как у «буржуйки», но с некоторыми отличиями:

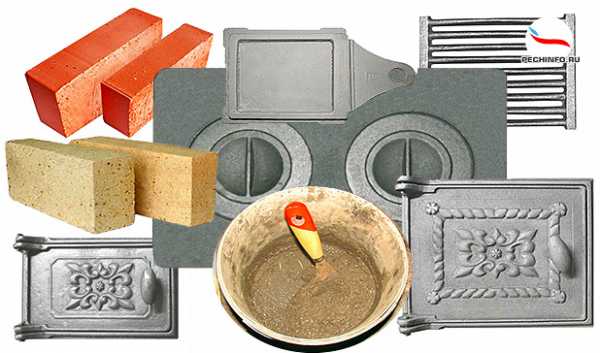

1. Материал – шамотный кирпич, шамотная глина, чугунные дверцы для топки и поддувала.
2. Ключевой инструмент – ведра, мастерок, электромиксер, болгарка с алмазным диском, стандартный набор.
3. Выкладка производится в ½ кирпича. Поэтому размеры печи следующие: 900 (длина) * 550 (ширина) * 900 (высота) мм. Размеры трубы дымохода: 400 * 400 мм.

буржуйка

Печь Булерьян для гаража

Булерьян – современная модификация «буржуйки», печь длительного горения. Зарекомендовала себя на «отлично» и стала одним из наилучших вариантов для гаража.

Достоинства данного отопительного прибора:

1. Работает на дровах и деревянном мусоре.
2. Имеет повышенный КПД.
3. Одной порции топлива хватает на 6-8 часов.
4. Быстрый разогрев воздуха в помещении – менее одного часа.
5. Простота установки.
6. Малые габариты изделия.

Устройство печи простое: практически та же «буржуйка», снабженная конвекционными трубками для быстрого прогрева воздуха.

Установка должна производиться с учетом правил противопожарной безопасности. Под печкой должна быть оборудована жароустойчивая прочная площадка. На участках стен, расположенных непосредственно рядом с печкой и трубой дымохода, монтируют теплоизолятор. При установке печи, дверцы должны быть направлены в противоположную от машины сторону.

Принцип работы

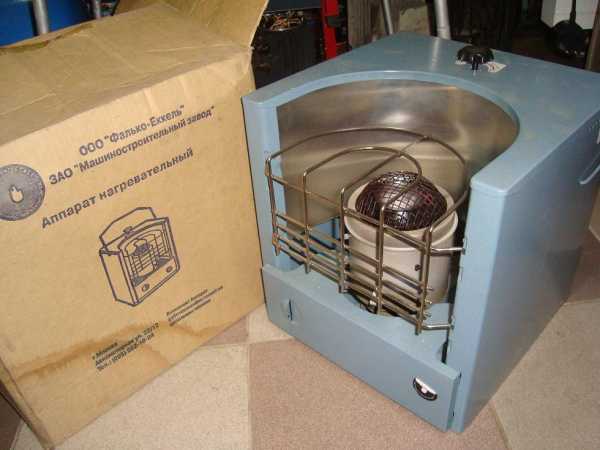

Дизельная печка

Отличия дизельной печки от вышеупомянутых обогревателей заключаются в отсутствии дымоотвода и в использовании принципиально другого вида топлива – дизельного (жидкого). Печь на солярке для гаража имеет ряд преимуществ:

1. Малые размеры.
2. Мобильность – возможность расположения прибора в любой точке помещения.
3. Экономичность.
4. Простота в эксплуатации.

Но есть и недостатки:

1. Запах и копоть.
2. Помещение должно быть с хорошей вентиляцией, так как для сгорания топлива требуется много кислорода.
3. Меньшая безопасность по сравнению с «буржуйками».

Дизельная печка для гаража есть в свободной продаже. Также можно сделать прибор своими руками. Пошаговыми инструкциями создания печек поможет интернет.

Дизельная печь

Ракетная печь

Печь-ракета с реактивной тягой является одним из идеальных вариантов из печей длительного горения на дровах для обогрева гаража, так как имеет обширный ряд достоинств:

1. Максимальная пожаробезопасность в связи с отсутствием открытого пламени.
2. Достаточно высокий КПД: 90-92 %.
3. Отличная экономичность благодаря полному сгоранию топлива.

Отличительной чертой ракетной печи для гаража является безотходное использование топлива. То есть, при сгорании дров получаемое тепло не выходит за пределы помещения потому, что процесс сжигания проходит в два этапа: основное горение и догорание оставшихся газов (пиролиз).

схема работы

Печь с водяным контуром

При обогреве гаража печкой с водяным контуром теплоносителем является вода или антифриз. Такой способ обогрева относится к редким за счет сложной конструкции. Печь оборудуется теплообменником для нагрева теплоносителя (бак или змеевик). От теплообменника отходят две трубы: подача и «обратка». Подающую трубу подводят к первой батарее отопления. А трубу обратной подачи к последней. Таким образом, получается замкнутый круг, называемый контуром отопления.

Для более быстрого обогрева помещения в трубу обратной подачи монтируется циркуляционный насос, ускоряющий движение теплоносителя по магистрали. Не лишним будет монтаж расширительного бака, предохраняющего трубы от разрыва при нагревании теплоносителя.

схема работы

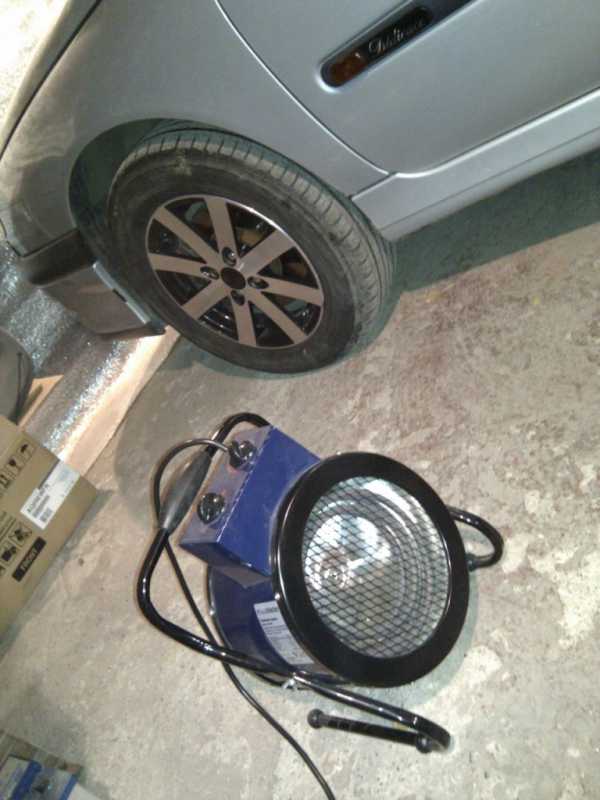

Электрическая печка

К электрическим печкам относятся следующие приборы:

1. Масляные радиаторы.
2. Конвекторы.
3. Тепловые вентиляторные пушки.
4. Инфракрасные обогреватели.

Существенным плюсом электрических обогревателей является простота эксплуатации. А не менее существенным минусом – высокая плата за электроэнергию.

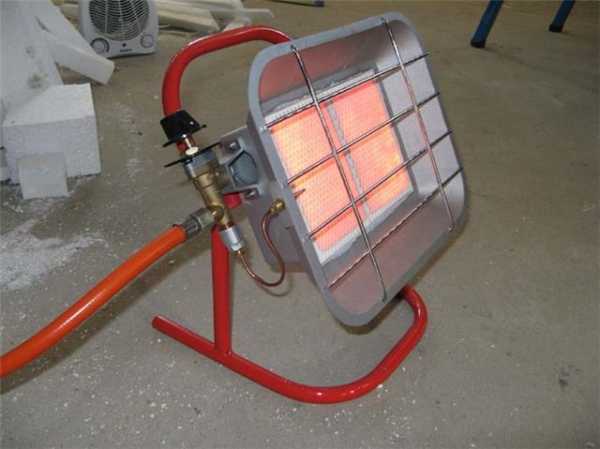

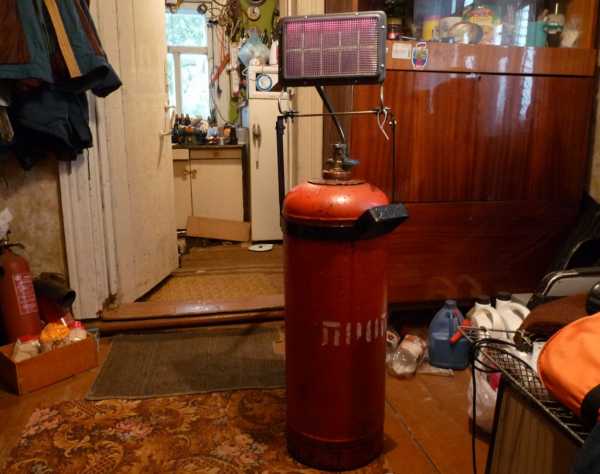

Газовая печь

Газовые обогреватели делятся на несколько видов:

1. Газовые пушки.
2. Конвекционные обогреватели.
3. Инфракрасные каталитические и керамические.
4. Газовые камины.

Газовая печка для гаража обладает рядом достоинств: удобство в эксплуатации, экономичность топлива и быстрый прогрев воздуха. К основному недостатку относится повышенная пожароопасность.

Печь на масле-отработке

Печь на отработанном масле заслуживает отдельного внимания, так как является наиболее худшим вариантом для обогрева гаража. Открытое пламя делает такую печку самой непредсказуемой и пожароопасной.

Компоненты печи

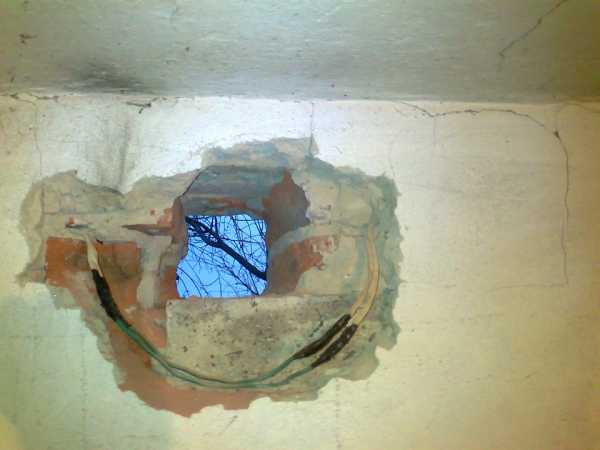

Вентиляция и дымоходы

Вентиляция гаража отвечает за удаление из помещения вредных запахов и избыточной влаги, а также за приток чистого воздуха. Поэтому любой гараж обеспечивается вентиляцией.

Минимальное требование к помещению при устройстве печей:

1. Наличие естественной вентиляции при использовании печей с дымоходом.
2. Комбинированная система вентиляции с применением простейших электрических вентиляторов при эксплуатации печек без дымоотвода.

Главное правило: входное и выходное отверстия должны находиться в диагонально-противоположных верхнем и нижнем углах помещения для правильной организации движения воздуха.

Немного о дымоходах:

1. 1Хотя дымоотводы и не нагреваются так сильно, как печи, их установка осуществляется строго по правилам противопожарной безопасности.
2. Все без исключения дымоходы должны комплектоваться искрогасителями.

схема дымохода

Правила противопожарной безопасности при отоплении гаража

При устройстве отопления гаража настоятельно рекомендуется изучить правила противопожарной безопасности. Существует 6 основных пунктов для обязательного исполнения:

1. Каждый вид печки (без исключений) необходимо устанавливать и эксплуатировать согласно правилам противопожарной безопасности.
2. Гараж обязан иметь хорошую вентиляцию.
3. Помещение следует оборудовать пожарным уголком, содержащим: огнетушитель, кусок брезента (3 * 3 метра) и несколько ведер с песком.
4. Топливная система автомобиля должна быть полностью исправной.
5. Все горюче-смазочные материалы должны находиться вне гаража. Желательно на улице, в специально оборудованном металлическом шкафу.
6. Заправка автомобиля горюче-смазочными материалами должна производиться на улице.

Помните: за каждым словом правил противопожарной безопасности стоит человеческая жизнь.

Совет для тех, у кого нет желания или возможности обогревать гараж. Можно приобрести двухкомфорочную электрическую бытовую плитку (с общей мощностью 2-2,5 кВт) и за час-полтора до выезда поставить прибор под двигатель автомобиля. Даже при морозе в -30 ᵒC автомобиль, находящийся на улице, заведётся гораздо легче. Машину заводить следует за 20 минут до поездки, чтобы прогрелся салон.

vseogarage.ru

самодельная печь медленного горения, кирпичная, на отработке для отопления гаража, фото и видео иллюстрации

Содержание:

1. Кирпичная печка своими руками для гаража
2. Самодельная печь-буржуйка  медленного горения
3. Печь на отработанном масле для отопления гаража
4. Печь длительного горения на дровах

Обычно в гаражах и мастерских, расположенных не рядом с домом, отсутствует отопление. С наступлением холодной поры заниматься ремонтом в них становится практически невозможно. Обычные электрические обогреватели с проблемой обогрева не справляются, несмотря на немалое количество потребленной электроэнергии. Выходом из ситуации является отопительная печка своими руками для гаража.

Поскольку гаражное строение состоит из помещения с ограниченным пространством, где автовладелец проводит немало времени, к изготовлению печки для гаража своими руками для него предъявляется ряд требований:

• удобство и простота в эксплуатации и обслуживании;
• сделанная печь для гаража своими руками имеет компактные размеры;
• простота конструкции;
• способность разогреваться быстро и длительно поддерживать нужный уровень температуры в помещении;
• возможность использовать для обогрева твердое или жидкое топливо;
• невысокая стоимость материалов для создания печи для отопления гаража.

Исходя из вышеизложенных требований, для обогрева небольших производственных или гаражных помещений лучшим выбором будут:
Когда планируется, что будет установлена печка своими руками для гаража, не нужно забывать о проблемах безопасности. Кроме этого, отопительное оборудование не должно существенно понижать наличие кислорода в помещениях и при нагреве выделять опасные для самочувствия людей вещества. Также необходимо предотвратить возгорание материалов, которые находятся в непосредственной близости к печи.

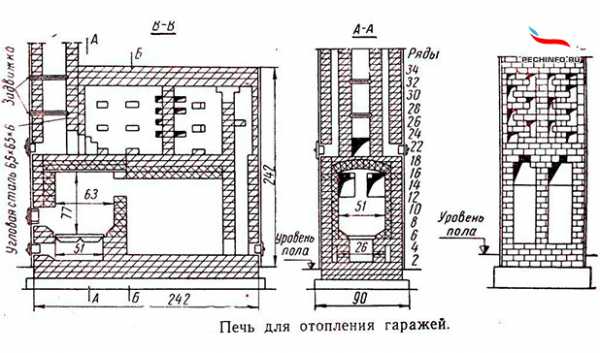

Кирпичная печка своими руками для гаража

Встречаются кирпичные печки в гаражах редко, поскольку их возведение трудоемкое и затратное мероприятие. Занимает такая конструкция немного места. Если строится кирпичная печь для гаража, такая как на фото, приобрести следует огнеупорную продукцию. Раствор для кладки вымешивают из песка, шамотного порошка и огнеупорной глины (подробнее: «Отопительная печка из кирпича своими руками — как самому сложить печь»).

Для кладки топочной камеры на уровне второго, третьего и четвертого рядов берут шамотный кирпич. Высота такой кирпичной конструкции, как правило, составляет 9 кирпичей. Чтобы отвести печные газы, потребуется кирпичный дымоход со вставленной в него гильзой из нержавеющей стали. Вывод дымохода устраивают в большинстве случаев через крышу.

Людям, не имеющим опыта создания самодельной печи для гаража из кирпича, необходимо обсудить тонкости и нюансы создания печных конструкций с опытным мастером. Кладка кирпичных печек представляет собой целую науку, которой в совершенстве владеют только профессионалы. В том случае, когда работа будет сделана с большими недостатками, конструкцию придется разобрать и построить печь с нуля.

Самодельная печь-буржуйка  медленного горения

Изготовить печь для отопления гаража проще всего из металла, сделав так называемую буржуйку. Для этого потребуется листовой металл, металлическая бочка или труба. Для агрегата в виде куба желательно задействовать лист из металла. Если предпочтение отдано цилиндрической печке, используют трубы или бочки (детальнее: «Печь буржуйка своими руками — варианты изготовления»).

Вне зависимости от формы теплоагрегата толщина металла должна составлять не меньше 5 миллиметров. Металлическая труба, которая подойдет для изготовления буржуйки, должна имеет диаметр не меньше 300 миллиметров.

Вывод для дымоходной трубы желательно сделать сверху, но в ряде случаев удобнее будет с задней стенки. Но в таком случае нужно позаботиться, чтобы угол клона дымохода составлял не меньше 30 градусов. Для эффективного обеспечения отвода отработанных газов лучше всего использовать металлическую трубу, диаметр которой равен 120 миллиметров и более.

Дымоходную трубу, когда создается самодельная печь для гаража, на первых метрах нужно делать толщиной 2-3 миллиметра. Дело в том, что более тонкий металл при очень высоких постоянных температурах очень быстро прогорит.

Под топкой следует обустроить место для золы. С этой целью используют металлическую горизонтальную пластину, на которой имеются прорези. Их параметры зависят как от вида используемого топлива, так и от того, какие имеет размеры самодельная печка в гараж. Для небольшого теплоагрегата, функционирующего на мелких дровах и угле, размеры прорезей должны составлять около 10-12 миллиметров. Что касается большого дровяного прибора, нужно сделать прорези не меньше 40 миллиметров.

Съемный ящик размещают перед перегородкой, его периодически очищают от золы по мере ее накапливания. Для изготовления такой емкости применяют 3-миллиметровую листовую сталь. С целью повышения КПД печки-буржуйки к ее бокам нужно приварить металлические 5-миллиметровой толщины пластины. Таким образом, удается увеличить площадь соприкосновения между воздухом и нагревательным устройством. В результате такого усовершенствования помещение прогревается быстрее.

Прежде, чем приступить к раскрою листового металла, когда делается печка своими руками для гаража, необходимо учитывать толщину материала изготовления и диска болгарки. Интересным вариантом изготовления буржуйки является способ, когда задействуют газовые баллоны.

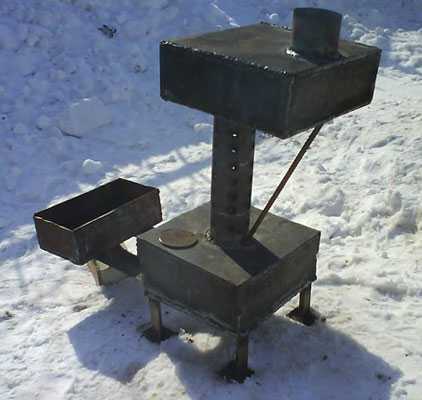

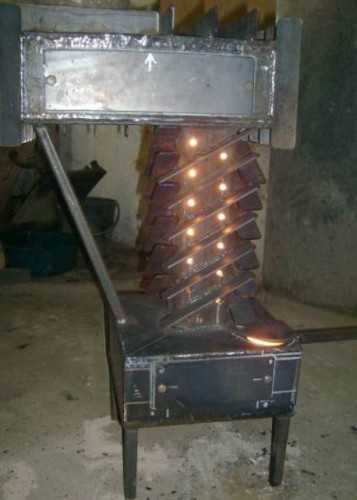

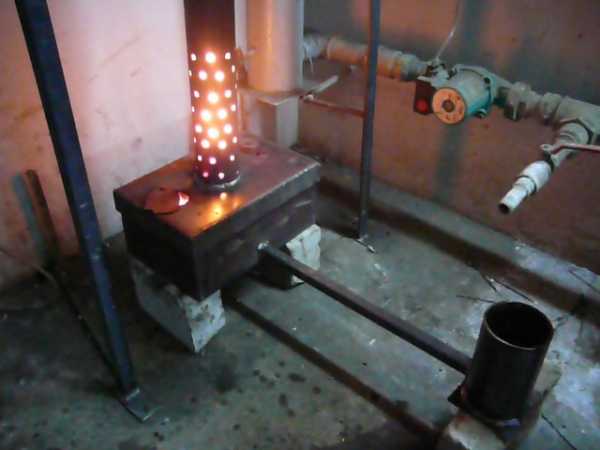

Печь на отработанном масле для отопления гаража

Каждый владелец автотранспортного средства знаком с проблемой, когда у него собирается отработанное машинное масло, которое может стать топливом для теплоагрегата, способного обогреть гаражное строение (прочитайте: «Делаем отопление на отработке своими руками»). Печи для гаража на отработке пользуются немалой популярностью у автолюбителей. Их конструкционное решение более сложное по сравнению с буржуйкой. Такой отопительный прибор можно изготовить при желании самостоятельно (детальнее: «Как сделать самодельную печь на отработке своими руками»).

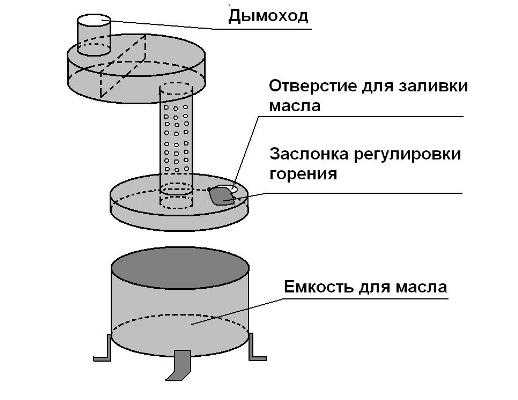

Печь для гаража на отработке состоит из двух частей. В первой камере отработанное масло сгорает, а вот во второй горят образовавшиеся газы после того, как они смешиваются с воздухом.

Печка, функционирующая на отработке, представляет собой устройство, которое состоит из следующих элементов:

• температурной камеры;
• топливного бака;
• камеры дожигания;
• дымохода.

В результате сгорания основного топлива образуются пары, поступающие в следующую камеру, где они смешиваются с воздухом. После этого при очень высокой температуре происходит их горение, в результате чего обеспечивается высокая эффективность функционирования прибора.

Чтобы сделать самодельные печи для гаража на отработанном масле, для нижнего бака можно взять уже готовый металлический ящик и приварить к нему ножки. Также в нем нужно сделать отверстие, прикрывающееся металлической заслонкой. В него наливают топливо, а заслонка служит для регулировки подачи первичного воздуха для отопления отработанным маслом.

Верхнюю камеру делают цилиндрической формы и соединяют ее с баком при помощи металлической трубы, в которой должны быть 10-миллиметровые отверстия для притока вторичного воздуха. В такой печи дымоход располагают только сверху.

В качестве топлива в ней можно использовать различные отработанные масла — соляровое, трансформаторное, нефтяное, трансмиссионное, а кроме них – мазут и дизтопливо. Запрещается применение легковоспламеняющихся веществ: бензина, керосина, растворителей.

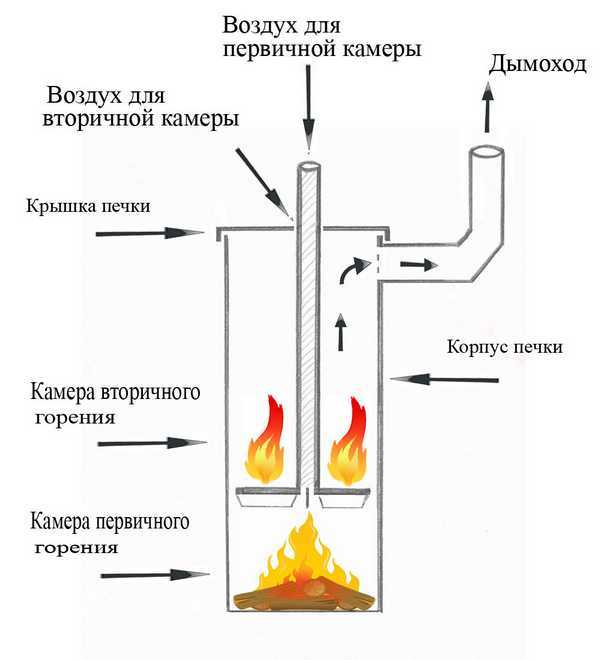

Печь длительного горения на дровах

Особенность печей длительного горения заключается в том, что в них не надо подкладывать дрова в течение 10-20 часов. Достичь данного результата помогает полная загрузка топливом и наличие специальной заслонки. Поскольку тяга в печи умеренная, топливо в ней не горит, а медленно тлеет. Интенсивность горения регулируют с помощью продуха.

Чтобы изготовить печь медленного горения для гаража, можно использовать готовую металлическую бочку, имеющую объем 200 литров (прочитайте также: «Печь медленного горения своими руками — варианты и способы»). Ее верхнюю часть срезают и вырезают отверстие для установки дымоходной трубы. Еще одно отверстие потребуется для 100-миллиметровой трубы для поступления воздуха.

Диаметр дымохода агрегата длительного сгорания должен составлять не менее 150 миллиметров – таким способом обеспечивается эффективная тяга и полное удаление остатков сгорания дров.

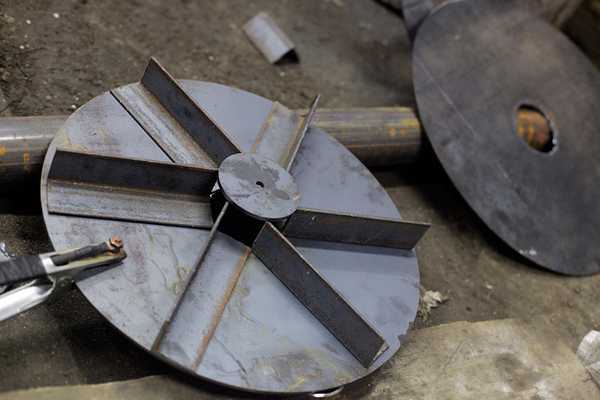

Потом приступают к изготовлению груза, представляющего собой круг, вырезанный из листа металла и приваренных к нему кусочков швеллера. Размеры этого круга должны позволять двигаться ему внутри бочки, после чего вырезают отверстие и приваривают к нему кусок 100-миллиметровой трубы. В качестве альтернативы используют длинный отрезок трубы из металла большого диаметра. К его краю приваривают квадратный металлический кусок, в результате чего конструкция получается более устойчивой. Читайте также: «Водяное отопление гаража».

В завершение работы груз помещают в бочку, а сверху прикрывают крышкой. Трубу для подачи воздуха вставляют в заранее вырезанное отверстие. Вырезают 2 люка – для подачи дров и удаления золы – и прикрывают их металлическими крышками. Печь длительного горения помещают на кирпичный фундамент (прочитайте также: «Отопительные печи длительного горения — выбираем оптимальный вариант»).

На видео пример изготовления печки своими руками для гаража:

teplospec.com

Печь для гаража своими руками

Гараж является не только местом стоянки для автомобиля, но и помещением, в котором можно при необходимости провести ремонт машины. Поэтому необходимо иметь источник тепла, для того чтобы в гараже было комфортно работать. Вкладывать в обогрев гаража серьезные средства готов не каждый владелец, поэтому распространенным вариантом обогрева помещения становится печь для гаража.

Обратите внимание! Перед тем как установить печь в гараже, нужно тщательно проанализировать, какой вариант печи будет использован для отопления помещения, и где ее лучше расположить. Поскольку гараж — это, главным образом, место ремонта автомобиля, то нужно расположить печь так, чтобы она не была помехой.

Приступая к возведению отопительного устройства гаража, нужно учитывать:

• скорость обогрева помещения, желательно, чтобы она была максимально быстрой,
• длительность поддержания температуры,
• простоту монтажа, использования и ремонта,
• стоимость строительных материалов,
• доступность топлива.

Обратите внимание! От грамотного размещения отопительного устройства будет зависеть эффективность его работы. Неправильно поставленная печь не сможет отапливать гараж с максимальной отдачей. Важно помнить о пожаробезопасности и не ставить печь вблизи мест хранения масел, топлива и других легковоспламеняющихся предметов.

Существует несколько видов печей для гаража:

• Простая кирпичная печь.
• Буржуйка – металлическая печь.
• Печь «на отработке».

Кирпичная печь

Конструкция из кирпича

Сделать печь для гаража своими руками из кирпича дело трудоемкое, однако, такое сооружение будет надежным и долговременным. Обустраиваемые для гаража печи из кирпича имеют небольшой размер – чаще всего 3×3 кирпича.

Для кладки нужно приобрести огнеупорный кирпич, а для соединительного раствора необходимо приобрести некрупный песок, огнеупорную глину и шамотный порошок. При выкладывании печки камеру для топки обустраивают на уровне со 2 по 4-й ряд. Для отведения дыма необходимо сделать дымоход. Для этих целей хорошо использовать трубу из нержавеющей стали. Лучше всего сделать выход наружу через крышу или стык стены и крыши. Это будет экономичной заменой трубе, выложенной из кирпича.

Обратите внимание! Поскольку дымоход тоже является обогревающим элементом конструкции печи, то его нецелесообразно выводить снизу. В некоторых случаях владельцы гаражей протягивают трубу дымохода под потолком через весь гараж до противоположной стены, тем самым увеличивая площадь теплоотдачи.

Буржуйка

Самодельная буржуйка

Более доступным способом обогрева гаража является использование буржуйки. Она имеет очевидные преимущества даже перед классической кирпичной печью:

• Легкость как изготовления, так и установки.
• Дешевизна всей конструкции.
• Доступность необходимых для изготовления строительных материалов.

Корпус для буржуйки можно сделать самостоятельно, используя металлический лист, стальную трубу или бочку (толщина стенок не должна быть менее 5 мм). Если в качестве корпуса выбрана металлическая труба, ее диаметр не должен быть меньше 30 см. Отверстие для дверцы и дверцу можно изготовить самостоятельно, навесив ее на петли. Желательно предусмотреть возможность запора дверцы, чтобы она не могла произвольно открыться.

Обратите внимание! Дымоход не обязательно выводить через крышу. Достаточно, под углом не менее 30º, врезать в стену металлическую трубу диаметром от 10 см с толстыми стенками (не тоньше 3 мм) для выхода дыма.

Внутри буржуйки должно быть оборудовано место для закладки дров с помощью толстой металлической решетки. Она укладывается на заранее приваренные с внутренней стороны металлические ушки или уголки, и по возможности крепится – приваривается, или фиксируется с помощью крепежных элементов. Расстояние между прутьями во многом зависит от того, какое топливо будет использовано при растопке печи. Чем меньше размер топлива, тем меньшим должно быть расстояние между прутьями.

Обратите внимание! Для топлива мелкой фракции вместо решетки используется металлическая пластина с небольшими прорезями.

Под буржуйкой, соответственно, нужно оставить место для удаления образовавшейся золы после прогорания дров. Удалять золу легче с помощью специального выдвижного поддона подходящего размера.

Буржуйка отличается тем, что не может долго удерживать тепло. Как только прогорают дрова, тепло через некоторое время улетучивается. Для того чтобы сохранить тепло на более длительный срок, можно усовершенствовать буржуйку, сделав из нее печь быстрого сгорания.

Изготавливают ее почти также как и обыкновенную печь-буржуйку. У круглого или квадратного корпуса крыша в статичном состоянии отсутствует. Вместо нее сверху находится пластина, под размер отверстия печи, с грузом, который заставляет крышу печи опускаться по мере сгорания дров. Таким образом, камера печи всегда полна, а значит и время тления углей заметно увеличивается, что способствует длительному сохранению тепла и в печке, и в гараже. Для того чтобы эффективность такой конструкции была достаточно высока, объем используемого куска трубы или железной бочки должен колебаться от 150 до 200 л. Это позволит печке работать беспрерывно в течение нескольких часов, эффективно отапливая помещение гаража.

Печь на отработанном масле

Пример печи на отработке

Не меньшей популярностью, чем буржуйка, пользуется печка, принцип работы которой основан на использовании отработанного масла. Такое отопительное устройство приходит на выручку, когда нет возможности применять для растопки уголь или дрова, а отработанного масла предостаточно.

• Схема печи «на отработке» немного сложнее, чем конструкция буржуйки: она состоит из двух камер, соединенных между собой горелкой или камерой дожигания. Для ее изготовления можно использовать трубы разного диаметра.
• Труба с большим диаметром, герметично закрытая снизу, становится нижней камерой. Сбоку к ней приваривается труба маленького диаметра – она будет являться местом заливки топлива в самодельную печь.
• Невысокая труба такого же диаметра станет второй, температурной камерой. От нее будет отведен дымоход.
• Вторая труба, имеющая меньший диаметр и являющаяся верхней камерой, устанавливается вертикально к нижней камере. Из нее изготавливается переход от нижней камеры к верхней – температурной. По всей длине камеры дожигания проделываются небольшие отверстия для доступа воздуха – их количество может быть в пределах от 40 до 50. К верхней части горелки присоединяется заранее подготовленная температурная камера.
• От верхней камеры отходит дымоход. Его можно смонтировать так же, как и в случае с буржуйкой – в боковую стену гаража под небольшим углом.
• Для растопки такой печи используются самые разные виды отработанного масла, а также керосин, дизельное топливо и даже мазут. У многих владельцев автомобилей имеются остатки топлива, которым мыли детали автомобиля во время ремонта.
• После заливки топлива в нижнюю, основную камеру, происходит первичное сгорание. Пары, образовавшиеся при этом, перемещаются в камеру дожигания и смешиваются с воздухом, поступающим через проделанные отверстия. Дополнительное горение при высокой температуре происходит в верхней камере, которая и отдает тепло в течение длительного срока. За счет небольшого количества топлива, требуемого для работы печи «на отработке», она является самым эффективным вариантом, как сделать печь для гаража.

Исходя из своих нужд и потребностей в отоплении гаража, владельцы выбирают наиболее подходящий для них вариант обустройства печи.

Видео

В этом видео показано, как работает печь на отработанном масле:

Предлагаем вашему вниманию видеоролик, в котором показано как работает печь буржуйка в гараже:

Последняя редакция: 19.11.2015 Автор: Щуркина Елена Александровна

kaksdelatgarazh.ru

Схемы порядовки компактной кирпичной печи для гаража своими руками

Для счастливых обладателей автомобилей гараж — помещение очень важное. Ведь там можно непросто хранить машину, но и прекрасно проводить время за ее ремонтом. Чтобы условия для произведения ремонтных работ были наиболее комфортными, гараж нуждается в утеплении.

Использование электрического обогревателя в данном случае нецелесообразно. Проведение центрального отопления не всегда возможно. Наилучшее решение — построить кирпичную печь для гаража своими руками.

Рекомендуемые разновидности печей для небольших помещений

1. Из кирпича, в которой можно использовать твердое топливо.
2. Буржуйки металлические твердотопливные.
3. Металлические, в которых возможно использование отработанного масла.
4. Дровяные длительного горения.

Какие требования необходимо иметь в виду для обеспечения качественного отопления

1. Печь в гараже должна быть небольших размеров.
2. Предпочтительно использование твердого или жидкого топлива.
3. Желательно, чтобы печь нагревалась быстро и поддерживала нужную температуру в течение длительного времени.
4. Лучше выбирать конструкции из недорогих стройматериалов, простые в сборке и удобные в обслуживании.

Оптимально подходит под данные требования небольшая кирпичная печь.

Достоинства

1. Может обеспечивать подходящий температурный режим: заслонки и поддувало служат регуляторами процесса горения топлива. Если нужно добиться более высокой температуры внутри гаража — просто увеличьте количество дров в топке.
2. Основное отличие кирпичной печи — более долгое остывание по сравнению со стальными и чугунными.
3. Зависимость мощности от размеров топки линейная.
4. Конструкция относительно недорогая, если вы примете решение возводить ее своими руками.
5. Топливо для кирпичной печи также недорогое.

Недостатки

1. Долгий разогрев.
2. Чтобы поддерживать приемлемую температуру, необходимо растапливать печь ежедневно.
3. Если ограничить приток свежего воздуха через дверцу поддувала, то КПД устройства упадет.
4. Чтобы постройка не отняла много денег, придется использовать не самые дорогие материалы.

Инструкция по возведению

1. Определяем размер печи и место для нее. Чтобы прогреть гараж для одной машины, достаточно печки размерами 60 на 60 см (ширина стенки — два кирпича). Удобнее всего класть печь по задней стенке, там она не будет мешать при заезде.
2. Готовим примерный чертеж будущего очага.
3. Готовим необходимые инструменты и материалы.
   Для постройки печи своими руками запаситесь:
   • мастерком;
   • печным молотком;
   • строительным уровнем;
   • угольником;
   • металлической рулеткой;
   • отвесом;
   • емкостью для замешивания раствора.

   Конечно же, не обойтись в строительстве без следующих материалов:

   • шамотного и керамического кирпича;
   • песка;
   • щебня;
   • цемента;
   • глины;
   • рубероида;
   • металлической проволоки;
   • стальной трубы дымохода;
   • дверок топливника и зольника;
   • задвижек дымохода.

4. Решаем, будет ли печь с фундаментом или без него. Можно не возводить отдельный фундамент, если вес конструкции не будет превышать 500-600 кг. В таком случае достаточно залитой на пол армированной стяжки.Но при весе более 750 килограмм фундамент все-таки понадобится. При этом он не должен быть связан с основанием самого помещения. Для фундамента:
   • Выройте небольшую яму глубиной не более 70 см.
   • Засыпьте слой песка.
   • Поверх песчаной подушки уложите щебенку.
   • Залейте щебенку раствором, состоящим из ведра цемента, трех ведер песка и одного ведра воды. Выровняйте фундамент и оставьте застывать на сутки.
   • Уложите поверх застывшего цементного основания рубероид (достаточно двух-трех слоев).
5. Приступаем к кладке.


   Внимание! Кирпич кладите обязательно руководствуясь порядовкой.

   Основные правила кладки.


   • Размер стандартной печи для гаража — девять рядов.
   • Строительство печи будем производить с помощью обычного красного полнотелого и специального шамотного кирпича. Последний будем использовать во втором, третьем и четвертом ряду, потому что это участок, где температура достигает своей наивысшей точки.
   • Кирпич будет укладываться на глиняный раствор. Его оптимальную консистенцию можно определить следующим образом: высушиваем шар из глины диаметром 5-7 см. Если он не растрескался в процессе сушки и не разбился после падения на бетонную поверхность с высоты в один метр, то раствор подходящий.

   Как приготовить раствор:

   • замачиваем глину на 3 дня;
   • после этого перемешиваем и очищаем смесь от комочков.

   Соблюдайте толщину шва: 5 мм, если используется обычный кирпич. 3 мм, если кирпич шамотный.

   1 и 2 ряды укладываются горизонтально.

   3 ряд: формируем топочную дверку.

   3 — 6 ряды: формируем камеру для закладки дров.

   7 ряд: выкладываем кирпичи, чтобы в оставшееся по центру отверстие соответствовало размеру одного кирпича.

   Кирпичи 8 ряда выкладываются плашмя для образования расширения.

   Кирпичи 9 ряда выкладываются ребром.

6. Дымоход — важнейшая деталь печи. Удобнее съемная конструкция (двухслойная нержавеющая труба, прослоенная базальтовой ватой). В летнее время печь использоваться не будет, а дымоход станет выполнять роль вентиляции. Трубу необходимо вывести наружу через отверстие в крыше таким образом, чтобы не пострадали перекрытия.
7. Дверцы зольника и топки обмотайте, используя шнур из асбеста, и «посадите» на глиняную смесь. Зафиксировать детали легко обычной проволокой: закрепите ее к петлям дверец и заложите внутрь кирпичной кладки.
8. Протопите готовую печь бумагой и щепками, а после просушите по-хорошему в течение недели-двух.

Различные схемы представлены ниже

Как видите, для постройки печи для гаража не потребуется много времени и навыков. А в результате вы получите компактный агрегат для обогрева помещения, обеспечивающий комфорт во время ремонта вашего автомобиля.

Рекомендуем вам посмотреть видео: «Кирпичная печь для гаража своими руками»

Понравилась статья? Поделиться с друзьями:

pechinfo.ru

Изготавливаем печи своими руками для гаража

Своими руками печь для гаража

Своими руками печь для гаража делают многие владельцы, даже несмотря на то, что данной продукции довольно много в сетях розничной торговли. Печь в гараж своими руками без сомнения делается, но это только не для постоянного обогрева.

Для этого лучше выбрать газовый или электрический котел. Для не постоянного обогрева может быть сделана кирпичная печь для гаража своими руками или можно подобрать другой материал.

Перед началом работ лучше посмотреть видео и фото и определится с топливом и после этого уже делать свой выбор.

Обогрев в гараже

Каждый хозяин мечтает об уютном и теплом гараже, который бы удовлетворял его по всем параметрам. При этом нужно создать благоприятные условия и для автомобиля, чтобы он служил вам долгие годы.

Итак:

• Например, температура в пять градусов считается наиболее благоприятной для хранения машины, поэтому нужно учитывать это в любом случае. Если это условие будет нарушено, то можно столкнуться с различными проблемами, связанные с автомобилем, поэтому знайте об этом заранее.

Внимание: Сразу хочется отметить, что от воздействия низкой температуры порой замерзает даже антифриз, так что, учитывайте это условие обязательно.

• Конечно, многие хозяева, начинают использовать для охлаждения воду, сливая ее на ночь, при этом нельзя ни в коем случае заполнять радиатор, используя горячую воду, помните об этом. В результате этого, может лопнуть блок цилиндров, но многие автовладельцы об этом забывают.
• Как только кипяток попадает в сильно охлажденную среду, то через некоторое время он замерзает, тем самым образуя каналы ледяными пробками. Именно по этой причине необходимо создать благоприятные температурные условия для автомобиля, решая тем самым многие неприятности данного характера.

Теперь вы знаете, что необходимо обязательно создать необходимые условия для хранения автомобиля, которые позволят наслаждаться его работой долгое время.

Типы печей для гаражей

Печь своими руками для гаража может быть сделана из разных материалов. Так же можно и выбрать различные виды топлива. Поэтому надо сначала вам определиться, печка для гаража своими руками какой период времени будет работать и на каком топливе.

• Чтобы правильно выбрать способ обогрева этого помещения, вы должны учесть и период времени, в течении которого вам нужно отопить гараж, сумму, которую вы рассчитываете. Вы можете подобрать лучший вариант обогрева для гаража, так как проблем быть не должно.
• В том случае, если ваш гараж является пристройкой к жилому зданию, то специалисты рекомендуют оборудовать его наиболее оптимальными устройствами, подключаясь в последующем к общей сети.
• Если речь идет об автономном гараже, который расположен вблизи строений, то здесь необходимо сделать индивидуальную систему. В этом варианте печь самодельная для гаража не так и подойдет. Для постоянного обогрева лучше использовать непрерывные источники питания. Это газ и электричество. А такие печки для обогрева гаражей сделать довольно сложно и затратно в домашних условиях. Да и контролирующие органы не позволят.

Внимание: Те отопительные агрегаты, которые активно используются для гаражей, сегодня представлены в широком разнообразии. Здесь надо будет ориентироваться от площади помещения.

В том случае, если вы желаете оснастить постройку, то в гараже можно установить, либо газовый отопительный котел, либо электрические отопительные приборы, например.

Газовый отопительный котел

Своими руками для гаража печки делать не стоит. Многие кулибины предлагают разные модификации, но делать их не стоит. Причин для этого две.

Первое, вы не сможете подключиться к газопроводу официально. Второе, делая своими руками такую конструкцию вы не сможете просто гарантировать ее безопасности, поэтому экспериментировать не стоит. Хотя такие конструкции прекрасно подойдут для круглосуточного обогрева.

Тепловая пушка для гаража

Внимание: Цена такового котла будет зависеть от площади обогрева. Никогда не берите его впритык по метражу. Всегда должен быть запас мощности минимум на 15%.

Итак:

• Если говорить о таком типе котла, то знайте, что он отличается доступной ценой, кроме того вы оцените и независимость от источников электропитания, а это серьезное достоинство.
• Но знайте, что на тех участках, где не будет доступа к сетям газоснабжения, данный способ обогрева использовать невозможно, также хочется отнести к его недостаткам и взрывоопасность. Можно выбрать и те агрегаты, которые способны поставлять тепловую энергию.
• Можно выбрать печь, которую выпускают отечественные и зарубежные производители, кроме того если есть желание, то изготовить печь можно самостоятельно. Так что этот вариант принято считать рациональным для многих хозяев, так что, можете выбрать именно его, получая тем самым эффект, о котором вы мечтаете.
• В этом варианте вам понадобится разрешение на подключение. Оно стоит не так и мало.

Электрические отопительные приборы

Печки для гаража своими руками данного типа делаются в большом количестве. Это начиная от простых тэнов и заканчивая различными модификациями электро – обогревателей (см. Обогреватели для гаража: определяем что подойдет).

Печи для гаража своими руками такого типа делать просто не рентабельно. Цена в ровничной торговле довольно не высокая и причем такие обогреватели оснащаются и дополнительными прибамбасами, топа разных режимов.

Применяем электричество для отопления гаража

Итак:

• Для не постоянного обогрева такой вариант прекрасно подойдет. Здесь и безопасность. И не при постоянном использовании цена обогрева будет демократической.
• Такие приборы славятся тем, что можно выбрать оборудование, которое станет четко соответствовать потребностям в плане мощности, а ведь это серьезнейшее преимущество. В том случае, если все эти варианты отопительных приборов вам не подходят, то можно выбрать печи, которые функционируют на отработанном машинном масле, сегодня они также распространены.
• Техника данного типа, выпускаемая сегодня активно производителями оснащена устройствами, они в свою очередь, задают направление потока, а это важно. Кроме того, есть и колесики, которые предназначены для удобства перемещения оборудования, они в свою очередь, обеспечивают особую легкость и удобство в использовании.
• Если этот вариант вас не устраивает, то лучше всего приобрести тепловые пушки, которые отличаются также уникальными характеристиками, и вы оцените их обязательно. Можно приобрести и такое оборудование, которое станет работать на твердом топливе, естественно здесь используются дрова и специальные паллеты.
• Кроме того, хочется отметить, что их в широком диапазоне сегодня выпускает промышленность. При этом важно отметить, что их принято изготавливать из жаропрочных материалов, устанавливать их нужно в специально указанных для этого местах.

Но при этом важно отметить, что выбирая традиционную печь на дровах, которая будет изготовлена самостоятельно, является такой же, продуктивной, только обойдется вам дешевле. Поэтому вы должны знать о таких условиях, тем самым вы сможете понять, стоит ли вам приобретать отопительные приборы для гаража, или лучше сделать их самостоятельно.

Дровяная печка

Печи для гаража своими руками данной модификации являются самыми востребованными:

• Она является простой в обслуживании, кроме того многие хозяева считают ее наиболее оптимальным вариантом для обустройства гаража, а значит, можно всегда выбрать именно такой вариант обогрева для своего гаража. Печка – буржуйка для гаража считается наиболее распространенной конструкций, чтобы произвести ее монтаж необходимо следовать некоторым правилам, которые обязательно позволят вам достичь желаемого результата.
• Изделие обычно используется в помещениях, где есть вытяжка, что в свою очередь, позволяют обеспечить приток воздуха, должны быть и трубопроводы, в результате выполняется вытяжная вентиляция. Как только вы станете устанавливать обогревательную конструкцию в гараже, вы должны отчетливо понимать, что делать это необходимо вдали от легковоспламеняющихся предметов, от горючих расходных материалов и т.д.
• Помимо экономичности, такая конструкция обладает рядом важных преимуществ, а они в свою очередь, будут оценены вами, как следует. Оборудование данного типа стоит недорого, в любом случае все смогут купить его без проблем. Даже при незначительных финансах, можно самостоятельно смонтировать прочную и надежную печь в своем гараже, если конечно, есть опыт в этой сфере.
• Дешевая установка важное преимущество, так что вы обязательно оцените и это, а не трудоемкое обслуживание считается действительно важнейшим преимуществом. Кроме того, теперь не нужно сооружать специальный фундамент под печку, так что, вы сможете серьезно сэкономить время на этом процессе.
• Такое изделие принято использовать для разогрева и приготовления пищи, поэтому и данное преимущество вы оцените обязательно. Но такой способ обладает и недостатками, о которых также необходимо знать, например, большой расход считается основным недостатком, о котором вам нужно знать заранее.
• Быстро расходуются дрова, ведь металлическая конструкция, как правило, не аккумулирует тепло.
• Энергия, получаемая в процессе сгорания дров, передается воздушной массе, но как только печь перестанут топить, помните, что металлический корпус в этом случае начнет быстро остывать, учитывайте это обязательно. Многие хозяева выбирают печь – буржуйку не просто так, так как она требует меньше дров, поэтому вы можете выбрать это же изделие, ведь оно действительно отлично подходит для гаражей, так что, решение принимать только вам.

Внимание: Печь для гаража самодельная должна оборудоваться хорошим поддувалом. Это значительно сократит потребление дров.

Важные составляющие печи

Такая печь славится уникальными достоинствами, они будут оценены вами, как следует. Говоря об конструктивных составляющих буржуйки, хочется добавить, что она состоит из топки, которая представляет стандартную камеру сгорания, колосниковой решеткой, которую принято устанавливать в основании конструкции, она необходима, как правило, чтобы создать нужную тягу.

• Кроме того сюда можно отнести и дымоходный трубопровод, он может быть либо спиральным, либо изогнутым. Зольник, он расположен под колосниковой решеткой, его принято считать приспособлением для сбора золы.
• Изготовление печи в гараже полностью возможно, причем здесь мало затрат, и квалификации большой не надо. Она состоит из металлического корпуса, оснащенная дверкой, она нужна для подачи топлива, его расположение определяется изготовителем.
• Кроме того, нужно учесть и то, что в качестве поддувала нужно сделать отверстие в днище, они в свою очередь, способны создать неплохую тягу.
• Учитывайте и то, что дым, который задерживается в дымоходе, станет отдавать тепловую энергию помещению, но никак не «вылетать в трубу», как многие считают.

Печь для гаража своими руками чертежи

• В качестве корпуса можно применит и простую толстостенную трубу. Ее можно найти и просто на металлоломе.

Внимание: В печках из металла вам нельзя будет в качестве топлива использовать уголь. Тогда печь быстро придет в негодность от высокой температуры горения. Если вы хотите использовать твердое топливо, тогда надо брать только чугунные конструкции.

Печь, работающая на «отработке»

Печи своими руками для гаража работающие на отработке тоже можно встретить а гаражах. Причем не так и редко.

Чертеж печи на отработке

Итак:

• Говоря о преимуществах такого обогревательного оборудования хочется отметить, что всегда можно использовать дешевое, в некоторых случаях даже бесплатное топливо, поэтому сегодня часто многие выбирают именно это оборудование. Хочется добавить, что простой агрегат действует, как правило, без форсунки, капельницы.
• В том случае, если есть желание, то такую печку можно сделать самостоятельно, ничего сложного здесь нет. Обязательно стоит учесть, что на верхней плоскости печки находится отверстие, оно в свою очередь, оснащено крышкой. Отверстие является обязательным, так как оно предназначено для заливки топлива, а крышка нужна для того чтобы контролировать работу самодельного оборудования.
• Таким образом, приоткрывая и закрывая крышку, вы сможете контролировать поступление кислорода, который, как правило, требуется для горения, от этого будет зависеть продуктивность обогрева, не забывайте это.
• Говоря о верхней емкости, а также соединяющей две основные части труба, играет важнейшую роль, ведь она играет важную роль в плане нагревательных элементов изделия. Чтобы емкости не могли прогореть, для их изготовления принято использовать специальное листовое железо, толщина которого составляет от 4 до 6 мм.
• К верхней части печки обязательно нужно приварить патрубок, на него нужно установить вытяжную трубу, которая будет выполнена из оцинкованного стального сплава. Причем нужно отметить, что конструкция никогда не должна быть монолитной, ведь верхнюю емкость обязательно нужно снимать, чтобы удалить копоть из горелки.

Как сделать печь самостоятельно? Полезные советы и рекомендации

Чтобы самостоятельно изготовить такой прибор, не нужны чертежи, а значит, при желании все можно сделать самостоятельно.

• Помните лишь о том, что предпочтительная высота дымохода должна составлять около четырех метров, печку, которая будет функционировать на отработке, нужно будет чистить через десять дней.
• При этом агрегат нужно установить правильно в гараже, чтобы рядом не было взрывоопасных веществ, учитывайте и это важное условие.
• Так же обратите внимание на поддувало, ведь приток воздуха обеспечивает бесперебойное горение.

Печка в гараж своими руками видео стоит посмотреть до начала выполнения работы. Ведь тогда можно лучше понять, что именно вам надо и как такая печь делается.

1pogarazham.ru

Печка для гаража своими руками

Гараж для большинства автовладельцев – это не только пристанище для машины или мини-мастерская, но и место для свободного времяпрепровождения. И нередко случается, что зимой на прогрев двигателя приходится тратить больше времени, чем на саму поездку, да и ремонт приятнее и удобнее проводить в тепле. Поэтому рано или поздно все автолюбители задумываются над отоплением гаража.

Печка для гаража своими руками

Покупка или самостоятельное изготовление?

Оптимальным вариантом для обогрева станет печка для гаража своими руками. Подготовка всех комплектующих для этого не составит особого труда, но вначале нужно определиться с типом печки. Для этого учитываются следующие моменты:

• простота эксплуатации;
• надежность;
• низкий расход топлива.

Чтобы выбрать подходящий вариант, нужно ознакомиться со всеми типами конструкций печей.

Основные виды печек

Современное отопительное оборудование можно классифицировать по ряду характеристик, но главной из них является тип используемого топлива. Исходя из этого, можно выделить следующие группы.

1. Газовые печи характеризуются высоким КПД и приемлемой стоимостью, но при установке такого оборудования требуется доступ к централизованной газовой магистрали.

   Газовые печи

Обратите внимание! Монтаж газового котла лучше доверить профессионалам, чтобы были соблюдены все правила обращение с подобного рода приборами.

2. Преимуществом электропечек является возможность выбрать ту модель, которая больше всего подходит по уровню мощности. Но есть и недостаток, притом значительный – высокий расход электричества. Конструирование подобных агрегатов также лучше доверить специалисту во избежание аварийных ситуаций.

   Электрический обогреватель

3. Твердотопливные печи продаются во всех специализированных магазинах, но при желании их можно изготовить в домашних условиях, что поможет существенно сэкономить.

   Твердотопливные печи

4. Печи, работающие на отработанном масле, отличаются экономичностью и простотой эксплуатации.

   Печка на отработке в гараж

Гаражная печка – какой она должна быть

Для выбора подходящей конструкции нужно заранее определиться с несколькими важными моментами, среди которых:

• площадь гаража;
• планируемые сроки отопления;
• максимальный бюджет.

Обратите внимание! Если гараж выполнен в виде пристройки к дому, то желательно установить прибор, который будет подключаться к электро- или газовой сети. Если же это отдельное помещение, то лучше организовать автономную систему.

Печь должна иметь следующие параметры:

• сечение вытяжного канала – 10 см;
• вес – не более 35 кг;
• размеры – 70х50х35 см;
• объем – не больше 12 л.

Изготовление печки на дровах

Изготовление печки на дровах

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Самой популярной среди автолюбителей является конструкция под названием «буржуйка».

Основные преимущества

Буржуйка своими руками

Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

• отсутствие необходимости в строительстве фундамента;
• простоту эксплуатации;
• возможность использования как для обогрева, так и для приготовления пищи;
• экономичность;
• автономность от коммуникаций;
• низкую стоимость;
• небольшие габариты;
• высокий КПД.

Обратите внимание! Единственным минусом можно считать высокий расход топлива, пускай и относительно недорогого. Древесина быстро перегорает, а тепло, образующееся при этом, не аккумулируется. Как только прекращают топить, корпус печи начинает остывать.

Конструкция «буржуйки»

Конструкция «буржуйки»

Конструкция «буржуйки»

Каких-либо четких требований касаемо конструкции нет, каждый может сделать «буржуйку» с учетом собственных потребностей и предпочтений. Но в любом случае печка должна состоять из четырех основных элементов.

1. Топочная камера – емкость, в которой будет сгорать топливо.
2. Решетка, расположенная рядом с основанием. Она обеспечивает тягу и используется для укладки дров.
3. Зольник устанавливается ниже решетки. Он необходим для удаления сажевых скоплений.
4. Дымоход.

При желании «буржуйку» можно несколько усовершенствовать для сокращения расхода дров. С этой целью вытяжной патрубок устанавливается не рядом с задней стенкой, а поверх дверки. В таком случае вначале будут нагреваться стены печи, а уже потом газы попадут в трубу. Следовательно, увеличится время теплоотдачи.

Изготовление буржуйки

Изготовление буржуйки

Изготовление буржуйки

Что потребуется в работе

Для изготовления дровяной печи требуются такие материалы:

• швеллер;
• железная емкость на 200 л;
• трубы.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, тщательно изучите все соединяющие узлы.

Сборка конструкции

Сборка конструкции

Приблизительная схема печи

Шаг 1. Вначале срезается верхняя часть емкости. Для этого можно воспользоваться болгаркой.

200-литровая бочка

Шаг 2. Равняются образованные кромки. Края бочки заворачиваются молотком внутрь. Аналогичным образом подгибаются края крышки, но в этот раз наружу.

Шаг 3. В центре крышки вырезается отверстие o10-15 см под трубу. Для этого можно воспользоваться молотком и зубилом.

Шаг 4. К крышке приваривается швеллер. При этом отверстие для пробки можно как заварить, так и оставить для визуального контроля процесса горения.

Прижимной круг

Установка прижимного круга в печь

Шаг 5. В верхней части корпуса проделывается отверстие o10 см под дымоход, приваривается труба.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы слегка поднималась над поверхностью. С помощью этой трубы будет подаваться воздух в конструкцию.

Элементы печи

Печь для гаража

Печь-«буржуйка» готова.

Установка дымохода

Установка дымохода

Установка дымохода

Установка дымохода

Установка дымохода

Особенности эксплуатации

После сборки печи необходимо провести тестирование на предмет правильности функционирования. Для этого нужно выполнить такую последовательность действий.

Загрузка дров

Шаг 1. Вначале топочная камера на треть заполняется дровами.

Шаг 2. Устанавливается и закрывается крышкой труба для подачи воздуха. В ходе сжигания топлива крышка понемногу опускается.

Шаг 3. Вставляются дрова, слегка смачиваются бензином, кидается зажженная спичка.

Обратите внимание! Если все сделано правильно, то этих дров хватит примерно на семь часов работы. Время теплоотдачи заполненной дровами печи может достигать шестидесяти часов.

Печь в работе

Видео – «Буржуйка» своими руками

Изготовление печи на отработке

Отработанное масло для печи

Схема агрегата на отработанном масле во многом напоминает описанную выше «буржуйку», но все же имеет свои особенности.

Изготовление печи на отработке

Основные преимущества

К сильным сторонам конструкции стоит отнести:

• простоту монтажа;
• возможность контроля температурного режима;
• экологичность;
• безопасность эксплуатации;
• мобильность;
• использование дешевого топлива, подлежащего утилизации.

  Изготовление печи на отработке

Что потребуется в работе

Для конструирования печи на отработке нужно позаботиться о:

• вытяжной трубе;
• паре металлических емкостей с толщиной стенок минимум 4 мм;
• патрубке под верхнюю емкость;
• соединительной трубе, имеющей множество отверстий.

Сборка конструкции

Последовательность действий должна быть следующей.

Шаг 1. Одна из емкостей объемом в 10-15 л послужит нижней частью конструкции – именно сюда будет подаваться отработка. В верхней части этой емкости проделывается отверстие.

Конструктивные элементы будущей печки для отработки

Шаг 2. Приваривается крышка. Это нужно сделать так, чтобы с ее помощью можно было регулировать подачу воздуха при горении отработки – для этого крышка должна подниматься/опускаться.

Шаг 3. Верхняя емкость будет служить одновременно топочной камерой и нагревательным прибором. Толщина стенок емкости, как уже говорилось, должна быть минимум 4 мм, ведь конструкция будет накаляться до 900?С.

Сорка печи на отработке

Шаг 4. Емкости соединяются между собой перфорированной трубой o36 см.

Обратите внимание! Если используется цельнолитое изделие, то в нем необходимо проделать 48 отверстий o1 см – 6 рядов по 8 штук в каждом.

Шаг 5. К верхней емкости приваривается патрубок.

Печь на отработке

Шаг 6. К патрубку присоединяется оцинкованная труба для вытяжки. Для обеспечения хорошей тяги высота дымохода должна составлять минимум 4 м.

Если все сделано правильно, то в результате получится печка с такими характеристиками:

• вес – 30 кг;
• габариты – 50-70 см;
• расход – 2 л/час.

  Печь на отработке

Советы по эксплуатации конструкции

Для полноценного обогрева всего помещения нужно придерживаться определенных требований.

1. Печь необходимо установить как можно дальше от горючих материалов.
2. Раз в две недели нужно чистить конструкцию.
3. Если диаметр вытяжной трубы больше, чем выхлопной, то снизится количество сажи.
4. Если вместо отработки используется чистый материал, то чистку можно проводить реже – примерно раз в месяц.

Пробный запуск печки

Печь на отработке

После сборки самодельной конструкции необходимо выполнить следующие действия.

Шаг 1. В нижнюю емкость помещается кусок бумаги, поверх него заливается отработка.

Шаг 2. Топливо зажигается (примерно через десять минут).

Шаг 3. При дальнейшей работе отработку необходимо заливать пропорционально – по 4 л за один раз.

Обратите внимание! Вместо отработки можно использовать дизельное топливо.

Печь на отработке

Для более детального ознакомления с конструкцией, посмотрите тематический видеоматериал.

Видео – Печь на отработанном масле

tolkostroyka.ru
