чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры — Remont-om

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м³. Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

труба на 426 мм при толщине стенки от 5 мм;
5-миллиметровый листовой прокат;
небольшие по длине отрезки труб;
2-миллиметровый лист из стали;
металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?

Сварочный аппарат.
Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
Стальная труба на 630 мм при толщине стенки от 10 мм.

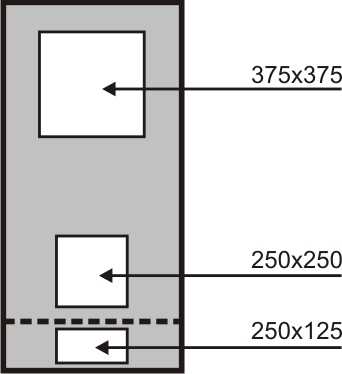

Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.

10-миллиметровый стальной лист.
Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
Чугунные заготовки 50 на 50 мм.
Арматура.
Труба на 120 мм для обустройства дымохода.
Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

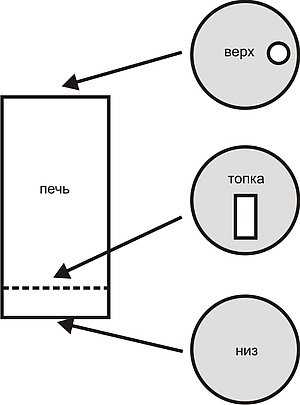

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Этап III

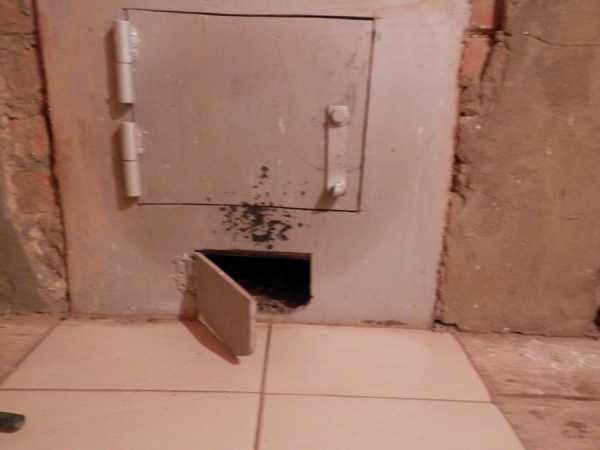

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Этап IV

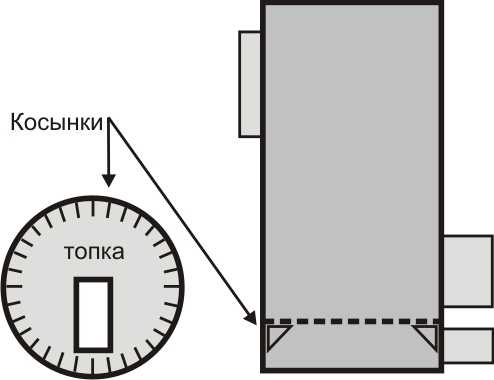

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.

Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

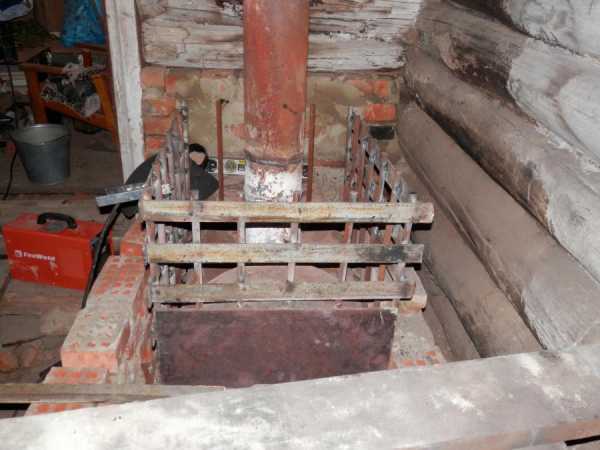

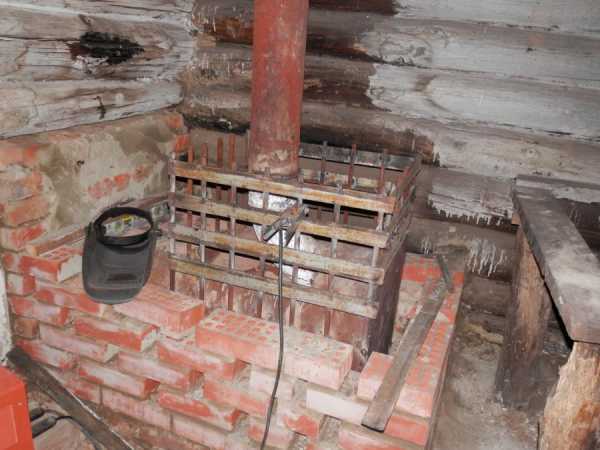

Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
Оснащение зольника и топки дверцами.
Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.

Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса печи-234кг

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

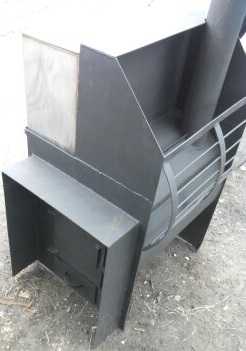

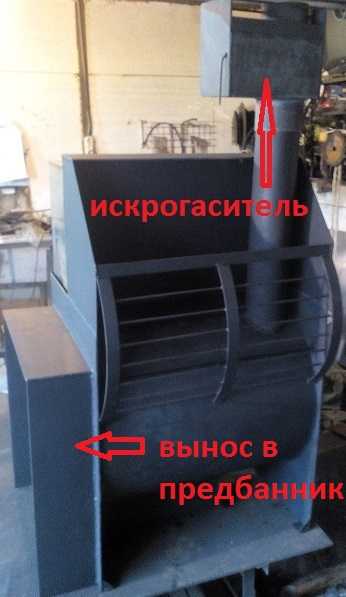

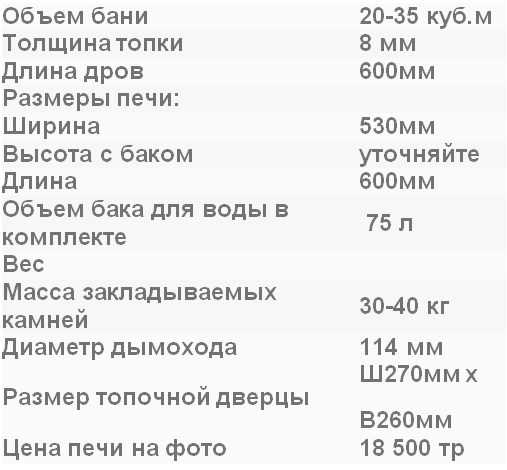

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

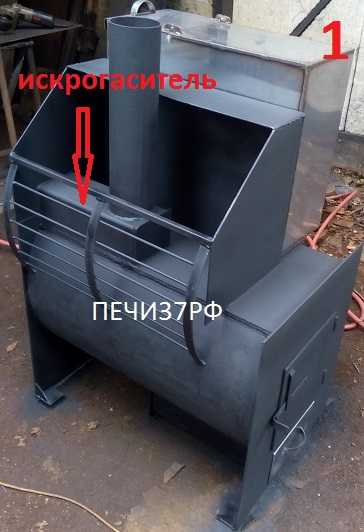

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

бак, выполненный из нержавейки;
большую топку, длина которой составляет 60 см;

открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

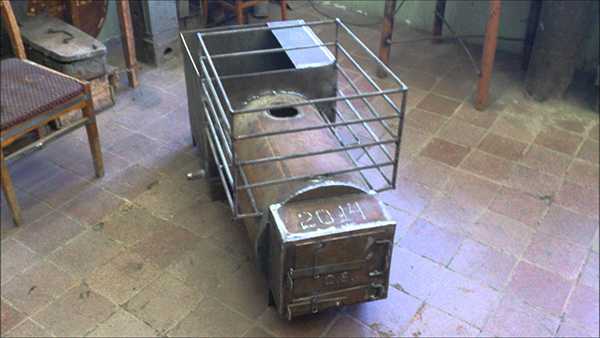

Еще один вариант печи из 530 трубы

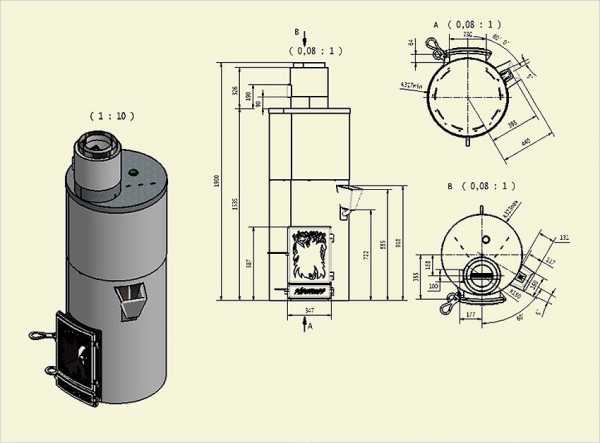

Чертежи

Чертежи банных печей из трубы

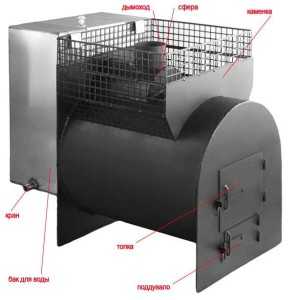

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
Из дымоотводной трубы.
Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

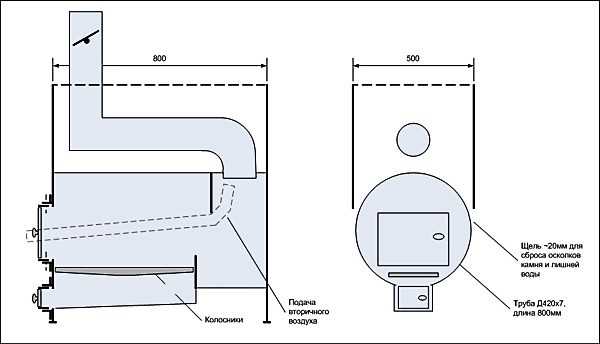

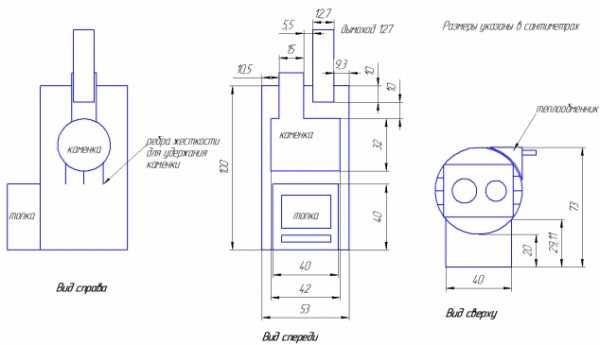

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
Задняя стенка полностью заваривается, на фасаде монтируется дверца.
Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
Внизу бака приваривают кран с вентилем.

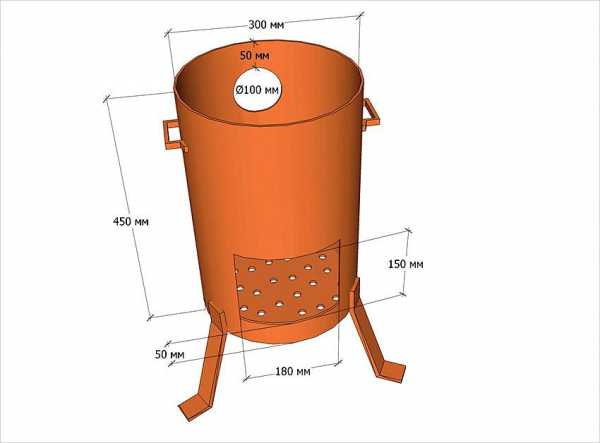

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

Отрезают часть трубы длиной примерно 0,8 м.
Зачищают отрезные края.
Снизу приваривают днище — круг такого же диаметра, что и сама труба.
Вырезают внизу проём поддува.
Монтируют колосники. Они располагаются несколько выше отверстия поддува.
Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

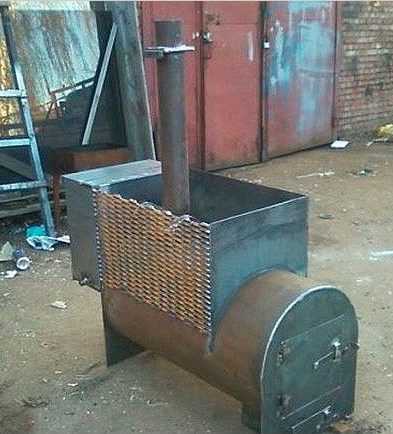

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

Труба из любого металла диаметром 50 см и длиной до полутора метров. Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку.
Муфта.
Металлические листы со стороной не меньше диаметра трубы.
Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Так, в процессе сварки возникают две наиболее частые проблемы:

Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.
Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Полезное видео

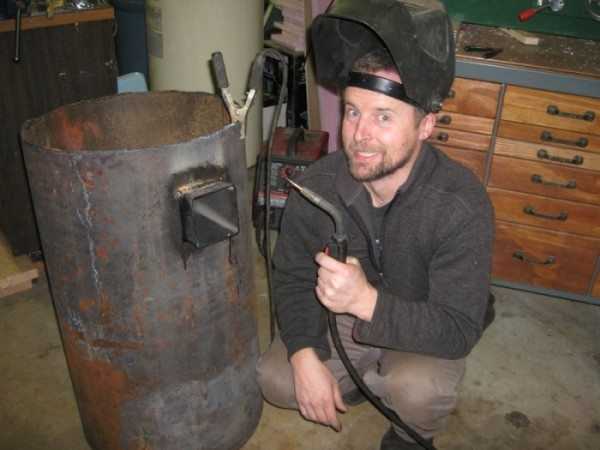

В видео представлены этапы изготовления из старой трубы долговечной металлической банной печи.

В чём плюсы?

Печь из трубы для бани долговечнее обычной прямоугольной или гранёной конструкции, лучше держит тепло, и устанавливать её в несколько раз легче. Благодаря герметичному корпусу можно не беспокоиться за безопасность банщика. Отопительный агрегат для бани из металла отличается также легкостью.

Перед строительством прибора не придётся искать материалы для возведения конструкции. Детали для агрегата продаются на любом строительном рынке и отличаются демократичной ценой.

remont-om.ru

чертежи, видео, инструкция по созданию

Возведение собственной бани – дело довольно трудное. Здесь необходимо знание способом построения узлов, перекрытий и прочих составляющих конструкции. Даже, если вы смогли выстроить хорошую баню, полный успех ещё не гарантирован. Здесь огромное значение имеет топка.

Монтировать там дровяную печь своими усилиями не так уж сложно. Особенно если вы намерены сделать металлический вариант с баком. Каменные и кирпичные версии потребуют больших навыков, сил и времени. Если вы их желаете возвести, но имеете слабый опыт, обратитесь к профессионалам.

А металлическую печь можно сделать на основе бочки. Например, как на этой схеме:

Если у вас недостаточно средств и времени на создание сложной замысловатой печи, то можно применять доступные материалы. С их помощью можно сделать простые, но очень надёжные банные печи.

При таком раскладе изготовление осуществляется из металла. И монтаж проходит стремительно. Такие варианты печи годятся для помещений любых параметров. Но в работе с ними необходимо чётко следовать критериям пожарной безопасности. Также корпус печи должен быть основательно герметизирован. Так посетители вашей бани получат защиту от угарного газа.

Очень часто основными составляющими для изготовления банной печи становятся труба и бочка. Здесь важно грамотно провести сварочные работы. У вас должен быть навык в этом деле. Если нет – пригласите специалиста. Также важно продумать позицию печи.

В составе такой печи имеется поддувало, топочная камера и каменка. Ещё понадобится создание дверок, пробкового краника, бака. Потребуется предусмотреть и вывод дыма. Для этого понадобится устроить соответствующие трубы. Прочие компоненты: задвижки, крышки, ручки, решётки, пластина, муфта, колосник и «ушки». Применяемые здесь решётки образованы из арматурных прутьев.

Не забудьте устроить окошко для выхода дымовой трубы.

Стадии работ

Подготовка деталей. Сначала работаете с трубой. Её нужные параметры: 150 см (длина) и 50 (толщина) см. Из неё вырезаете требующиеся элементы. Каждый элемент должен иметь определённый металлический слой – минимум 1 см.

Труба режется на два отрезка. Первый – 60 см: создаётся бак. Второй – 90 см: каменка и топочный отсек.

Преобразование трубы в печь. Низ трубы становится местом для отверстия 20 х 5 см. Это – поддувало. Над ним монтируется варкой круглая пластина из стали. Её минимальная толщина – 12 мм.

В поддувале надо сосредоточить колосник: готовится металлический элемент.

Колосник следует зафиксировать. Для этого к нему приваривается четыре «ушка».

Затем создаётся ниша для топки. Здесь применяются остатки трубы, параметры которой 25 х 30 см. Из них сотворяете дверку топочной камеры. Дверку вешаете на петли, можно на крючки. На дверке ещё устройте защёлку.

Над топочной камерой приваривается элемент трубы. Его примерный параметр – 35 см. Он станет каменкой. Между его днищем и верхом соблюдайте минимальную дистанцию 10 см. Задняя стенка этого отсека заваривается. Изготавливается дверца максимум 30 см.

50% каменки заполняются галькой. Требование к гальке – крупные габариты, круглая форма. Если её нет, подойдут электрические изоляторы. После чего следует приварка стального прута. Он будет удерживать содержимое этого отсека.

В верхней стороне созданной печи монтируется муфта. Она по толщине – 5 мм, по ширине – минимум 5 см. Муфта создаётся на ранней стадии из стальной шины. Одна её половина присоединяется варкой к корпусу печки. Вторая возвышается над печью и становится участком для присоединения бака.

Пример конструкции такой печи:

Присоединение бака. К торцевой стороне бака в нижней части варится стальной круг. Его толщина – минимум 8 мм. До этого в нём делаете отверстие (D~ 12-15 см). В него последует монтаж дымоотводной трубы. Здесь она (труба) несколько сдвигается к задней стенке бака. А к его днищу варится низ этой трубы. Так вода не проникнет в топочную камеру.

Этот же стальной элемент (полукруг) закрывает собой верхушку бака. Дымоотвод (труба) присоединяется к отверстию в этом круге. После этих действий в верхней стороне бака возникнет отверстие. Через него можно будет заливать воду в бак. Горловина тоже должна быть закрыта. Для этого создайте крышку с ручкой.

В 35 см от данного бака варится стальная платформа. Её 30-сантиметровую сторону задействуйте для прикрепления уже кирпичной трубы. Она имеет задвижку и выходит на крыше. Далее монтируется краник с вентилем. Его позиция – напротив того отверстия в баке, в которое будете заливать воду.

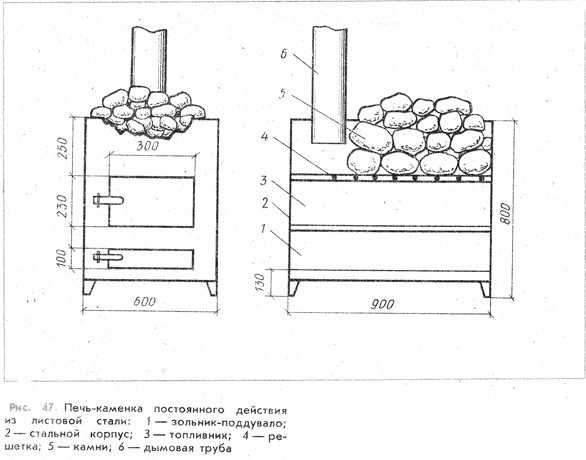

Поможет вам в таком деле данная схема:

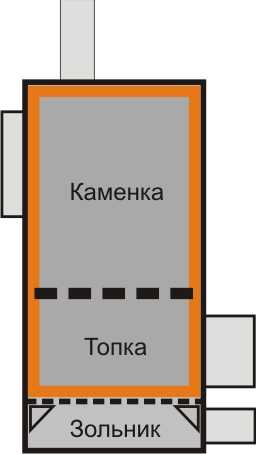

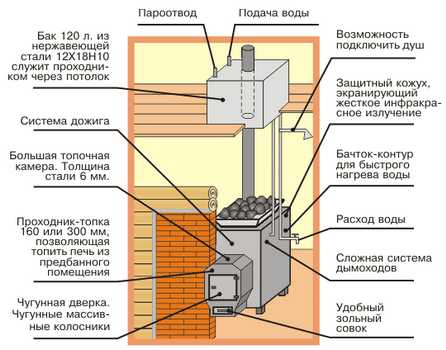

Также в работе над устройством бака обычно руководствуются такой схемой:

Здесь 1 – Ёмкость для воды. 2 – Отсек для топлива. 3 – Рабочий контур.

Четвертый шаг — установка печи

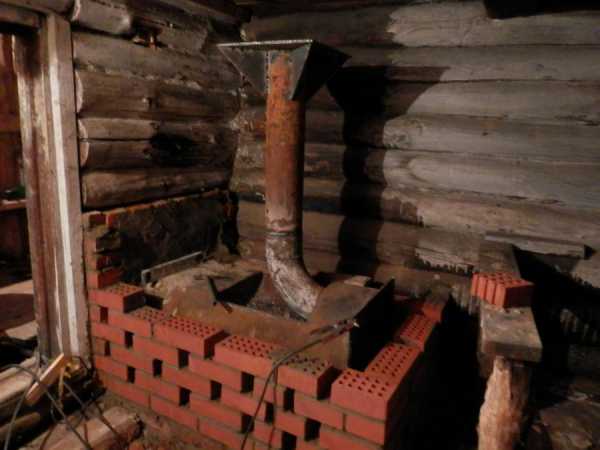

Позиционируя дверки топочной камеры, фиксируйте их к двери бани. Позиция дверок каменки – диагональ к другому, противоположному углу данного помещения.

До стадии установки в бане обустраивается бетонный фундамент. Его высота: 20-30 см. На него кладутся огнестойкие кирпичи в две линии. Они крепятся глиняным составом.

Обязательные параметры платформы под печь: 70 х 70 см. Её минимальная высота – минимум 20 см. На такой дистанции она сосредотачивается от ближайшей стены.

В уложенной кладке устраивается добавочный слой в 12 см. Его позиция – участок выхода печной трубы на улицу. Перекрытия (в основном, деревянные) покрываются асбесто-войлочной теплозащитой. Они обрабатываются глиняным составом. Элемент трубы между потолочным покрытием и крышей оштукатуривается и покрывается известью. Труба на 50 см восходит над крышей.

Если в бане устраивается деревянная, а не кирпичная кладка, то печи обязательно окружается кирпичом (это критерии безопасности). Кирпичное обложение в высоту доходит до 120 см, а в толщину – до 80, причём по обеим сторонам печи.

После закрепления фундамента на него следует установка созданной печи.

Если баня имеет обособленное положение от дома и не устойчива к температурным скачкам, у фундамента необходимо усилить прочность и стойкость к морозам.

Установка завершена. Баню требуется испытать. Первое испытание должно выявить возможные недочёты. На нём главное – не попариться, а изучить работу печи и условия для комфортного пребывания в бане. Если тест закончится успешно, в баню можно приглашать родню и друзей.

Выше была изложена методика создания металлической печи с баком в вертикальном исполнении. Здесь – основной компонент – труба значительного диаметра.

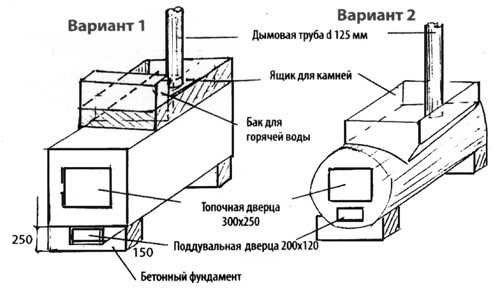

В горизонтальной версии главная составляющая – это ёмкость с баком. Первый вариант пользуется большей популярностью. Поскольку у труб есть более внушительная стойкость к термическим перепадам. Да и трубы меньше выгорают, чем печь с баком.

Другие методики создания подобных печей

Выше была изложена шаблонная методика самостоятельного изготовления металлической банной печи, оснащённой баком. Не обязательно ей следовать досконально. Особенно это касается деталей и их параметров.

Например, можно последовать этой схеме:

Сначала находите нужную трубу. Её диаметр приличен, толщина: 0,5 – 1,5 см, длина – до 2 м. Она режется на отрезки: 100 см – на топочный отсек, 60 – на бак, остальное – на возможные детали.

Для создания поддувала вырезается отверстия 5 х 20 см, для топки – 20 х 30 (можно и больше, главное, чтобы туда легко входили дрова). Над поддувалом в трубе присоединяется элемент для фиксации колосников: пластина или уголок. Уголок более надёжен. Одиночные колосники прочнее и лучше противостоят прогоранию. Если используете пластину, то берите изделие с минимальной толщиной – 1,2 см.

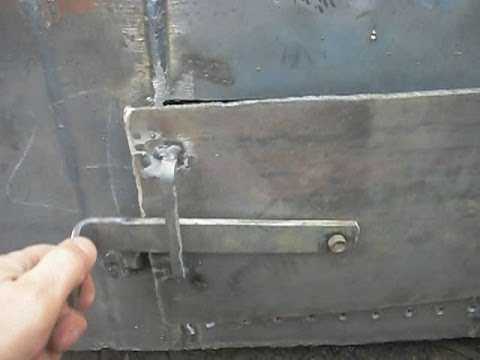

Для дверок здесь применяются остатки трубы или купленные шаблоны.

Создание бани-каменки

Над топочным отсеком монтируется пластина, имеющая вырез. На неё поставятся металлические бруски. Они предназначены под каменку. Их параметры: 10 х 10.

Для каменки требуется установить трубу минимум 10 см в высоту.

В отсеке для каменки создаётся отверстие для будущей дверки. Параметры: 25 х 30 см. Позиция дверки каменки – в парилке, топочного отдела – напротив входа.

Каменка наполняется камнями. Подходящие варианты: жадеит, вулканит, диабаз, кварцит. В камнях не должно быть слюды. Так они, нагреваясь, станут выделять токсины.

Также нельзя задействовать гранит: он быстро разрушается.

Обязательная структура камней: мелкие кристаллы. Форма – округлая. Этиология – природная.

Вопрос с баком

Бак – обязательная часть подобной печи. Для его крепежа на каменку приваривается специальная пластина. В ней устраивается вырез для дымоотводной трубы. Затем монтируется и бак, и труба. Материал для бака – тот же, что и для топки.

Сверху бак накрывается крышкой, с боковой стороны к нему присоединяется краник, что запускать горячую воду. Если окружаете трубу для дыма кирпичом, то бак должен отвечать необходимым параметрам.

Верная позиция отверстия для этой трубы – наиболее близкая к задней стенке самой печи.

Если печь не окружена кирпичом и её позиция рядом со стеной, то эту ближнюю сторону стоит покрыть фольгой. Фольга станет хорошим теплоотражателем.

Если вокруг печи делается блокада из камней, такие операции не нужны.

Когда печь обшивается кирпичными линиями, высота такой кладки – максимум 12 см, а ширина – 8 см. Иначе прогрев кирпича получится очень долгим.

Чтобы пребывание в бане стало комфортным и безопасным, во время работы печи обложите внутреннюю плоскость дверок топочной камеры и поддувала асбестовыми листами. Этот материал не позволит ручкам дверок очень сильно нагреться. Так вы сможете избежать ожогов рук.

О горизонтальной печи — на видео

Габаритная печь для большой бани, с хорошей площадью теплоотдачи и объемной каменкой. Правда, комментаторы под видео высказались, что с экономической точки зрения такая печь сомнительна, но техническую часть одобрили практически единодушно.

1decor.org

горизонтальная, вертикальная, видео-инструкция как сделать своими руками, чертежи, фото и цена

Печь для бани — основной и, пожалуй, один из самых важнейших элементов сооружения, от нее зависит степень комфорта и пользы для здоровья посетителей, а также в какой-то степени и эстетическая составляющая. Готовые дорогостоящие изделия не каждому по карману, а вот самодельная печь для бани из трубы доступна в обустройстве всем желающим, при этом хорошо может вписаться в интерьер. Если вас такой вариант заинтересовал, то наша статья будет вам полезна.

Невзрачный вид заготовки вряд ли отпугнет настоящего самоделкина, который приложит все усилия, чтобы преобразить свое детище

Печи из труб

Конструкционно самодельные очаги выполняются в двух вариантах:

С горизонтальным расположением, так называемые, горизонтальные печи.
Вертикальные печи для бани из трубы.

При любом расположении корпуса состав печки из металлической трубы таков:

Топка, в которую загружается выбранное топливо.
Поддувало, которое обеспечивает наличие достаточной тяги и одновременно сброс остатков прогоревшего топлива (золы).
Колосники из чугуна, разделяющие топку и поддувало. На них непосредственно происходит процесс сжигания топлива.
Короб для камней. Эти раскаленные камни создают горячую атмосферу в бане, а при поливе водой увеличивают влажность в помещении парилки.
Дымовая труба для отвода продуктов горения от печки.
Емкость для нагрева воды. Она может быть продолжением топки, а может располагаться на камнях.

Примечание! Следует знать, что для всех вышеперечисленных элементов следует использовать только новые и качественные материалы. Металл, повторно используемый, уже не обладает тем набором качеств, эксплуатационный срок изделия из подобных «отходов» сокращается в разы.

Достоинства и недостатки печек из трубы

Печь из трубы для бани своими руками в первую очередь позволит существенно сэкономить на обустройстве парной, особенно если нужная труба уже есть в вашем хозяйстве. Цена же конструкции заводского изготовления может серьезно отразиться на общих затратах строительства бани.

Кроме этого печь из трубы в баню имеет еще немало преимуществ перед ее аналогами из других материалов:

Для такой конструкции не нужен серьезный мощный фундамент как для очага из кирпича или камня.

Укрепление фундамента требуется во всех случаях, но оно не столь масштабно в сравнении с вариантом обустройства кирпичной печи

Лучшая устойчивость к высоким температурам, создаваемым при горении топлива.
Простота конструкции, позволяющая изготовить печь в баню из трубы своими руками.
Известная прочность и долговечность металла.
Более быстрое нагревание помещения парилки.
Возможность использования различных видов топлива.
Мобильность конструкции. Конструкция легко и без ущерба для нее переносится при необходимости в любое другое место.

Справедливости ради, следует отметить и отрицательные моменты, связанные с эксплуатацией такого очага в сооружении:

Металлическая печка как быстро нагревается, так быстро и остывает. Это грозит вам повторным (иногда неоднократным) подбрасыванием горючего сырья в топку в процессе банных мероприятий, что увеличивает расход топлива.
Неравномерное распределение теплого воздуха от металлического очага. Это становится заметным, если банное помещение слишком большое. В таком случае следует предусмотреть установку двух печек.

К сведению! Печка в баню из трубы изготавливается с применением сварочного аппарата, поэтому обустраивая очаг, позаботьтесь о доступности стабильного источника электроэнергии.

Работая с опасным инструментом, не забывайте о средствах защиты

Технология изготовления

Имея навыки подобной работы несложно выполнить чертеж печки для бани из трубы посмотрев, например, в торговом зале на готовую конструкцию похожей конфигурации. Достаточно знать основные размеры и габариты изделия, чтобы самостоятельно произвести расчет.

Совет! Проще всего найти нужные чертежи печи из трубы для бани на нашем сайте.

Что касается изготовления, вот небольшая инструкция из чего и как сделать цилиндрический очаг для вашей парной:

Конструкция банной печи может быть изготовлена из листового металла или из трубы подходящего размера. В любом случае толщина металла должна быть не менее 8 мм. Такой толстый листовой прокат довольно трудно согнуть и сварить, поэтому более простой вариант с меньшими трудозатратами — это печка для бани из трубы своими руками.
Туба для изготовления очага должна быть диаметром от 500 мм и более. Такой трубы потребуется две части длиной 600 и 900 мм. Из части большей длины будут выполнены: топка, поддувало и карман для камней; из второй – емкость для подогрева воды.

Проверяйте целостность металлических изделий – даже небольшие следы ржавчины или сколы могут повлиять на срок службы изделия

Работы выполняются в следующей последовательности:

Изначально в большей трубе вырезаем с помощью болгарки или газовой горелки отверстие для поддувала. И сразу оснащаем его дверкой, свободно двигающейся на петлях.

Работы с болгаркой лучше производить под открытым небом – это, как минимум, безопаснее

Над поддувалом расположится будущая топка, а как мы знаем, эти камеры разделяются колосниками, их монтируют на специальные подставки, приваренные изнутри трубы. Для топки так же понадобится дверка на петлях, не обязательно такой же толщины, как корпус печки, вполне достаточно 3-4 мм.

На дверце обязательно должна быть фиксирующая защелка (на фото)

Для обустройства третьего отсека-кармана с камнями понадобится еще одно днище отделяющее каменку от топки. Его вырезают из листового проката и сразу выкраивают отверстие нужного диаметра для прохода сквозь каменный карман дымохода.
Дымовая труба тщательно приваривается к кромке этого отверстия в днище каменки, во избежание проникновения продуктов горения вовнутрь помещения бани. Если вы планируете использовать цельную трубу для дымохода, то печка из трубы для бани должна уже быть установлена на то место, где планируется ее эксплуатация.

Важно! Для наполнения каменки используются исключительно природные материалы, такие как плоская галька, гранит и т.д. Недопустимо использование в виде нагревательного элемента битого бетона, кирпича и чего-то подобного.

Днище емкости для нагрева воды выполняется наподобие днища каменки с прорезью для дымового выхода. Однако здесь можно использовать более тонкий прокат (5-6 мм). Дымоход надежно обваривается к днищу бака, теперь уже для того чтобы не было протечек воды внутри печи.

Трубу дымохода необходимо покрыть материалом, защищающим деревянные поверхности

На бак устанавливается съемная крышка, позволяющая иметь доступ вовнутрь изделия для очистки его от отходов.
В корпусе бака сбоку проделываем отверстие и монтируем кран для забора горячей воды.

После всего проделанного остается произвести пробный запуск, во время которого не рекомендуется нагревать изделие до предела.

Тестовый режим поможет вам определиться с тем:

Правильно ли вы подобрали место для печи.
Хватает ли тепла.
Не попадает ли дым в помещение.

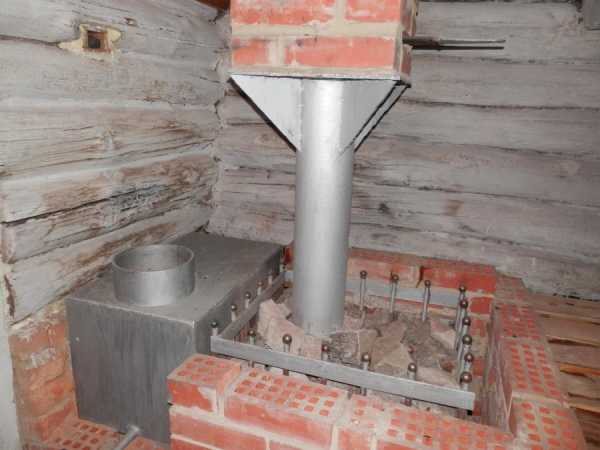

Печь из трубы можно очень красиво обыграть, используя кирпич для отделки

Совет по установке очага

Печка монтируется, конечно же, в отсеке парилки.

Но установить ее можно таким образом, чтобы горловина топки располагалась и в предбаннике, это наилучшее положение, так как при нем:

В парилке освобождается место, ведь дровник автоматически переносится в предбанник.
Дрова, находящиеся в предбаннике, не отсыреют и всегда будут под рукой.

Важно! Главное обезопасить все горящие материалы рядом с печкой от случайной искры.

Вывод

Обратите внимание, что вышеописанный способ сооружения банного очага – это вариант изготовления вертикально расположенной конструкции. Горизонтальная печь для бани из трубы изготавливается несколько по иной технологии, описание которой вы также найдете на нашем сайте (читайте также статью «Беседка из профильной трубы: строительство с применением доступных инструментов и материалов»).

Желаем удачи в рабочем процессе!

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

gidroguru.com

РубрикаРазное
