Владельцы гаражей, мастерских или других подсобных помещений в целях экономии часто устанавливают печку на отработке. Для этого они обрабатывают металлические детали, сваривают их и получают модель, напоминающую металлическую печь для обогрева помещений или так называемую “буржуйку”.

Выбирая конструкцию в процессе изготовления многие инженеры нередко сталкиваются со сложностями. Постараемся рассказать о преимуществах такого вида отопления, различных видах печи, а также нюансах конструирования печи своими руками.

Преимущества и недостатки печки на отработке

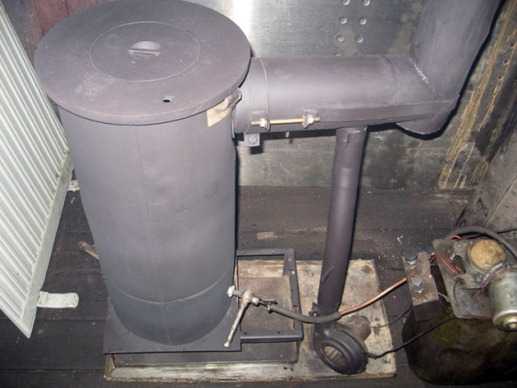

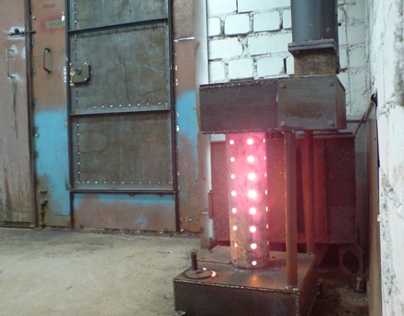

Печь на отработке с дозатором.

Печи на отработке имеют много преимуществ по сравнению с другими механизмами:

• дешевизна топлива;
• низкая пожароопасность;
• независимость работы печи от погодных условий;
• быстрый нагрев небольших помещений;
• используется для приготовления пищи.

Однако есть у этой печки и недостатки:

• необходим дымоход;
• печь сильно загрязняется, потому ее и дымоход нужно чистить раз в год, в зависимости от частоты использования;
• масло должно быть очищено от воды, так как закипание в резервуаре способно привести к разбрызгиванию горящего масла.

Масляная печь в гараж

Самой экономичной системой обогрева гаража считается печь на отработанном масле. Ее конструирование не составляет особого труда, так как механизм работы печи относится к физике для 8-го класса. Все необходимые материалы для ее создания находятся в широком доступе.

Существует четыре варианта конструирования печей на отработанном масле:

• на отработке из газового баллона или из металла без дополнительных элементов;
• на отработке с наддувом – в них подача воздуха усиливается благодаря использованию вентилятора;
• на отработке капельного типа – для дозированной подачи масла используется капельница;
• на отработке с водяным контуром – для обогрева больших помещений.

Печь на отработке: чертежи и этапы создания из газового баллона

Печь на отработке из газового баллона очень популярна благодаря простой схеме сборки.

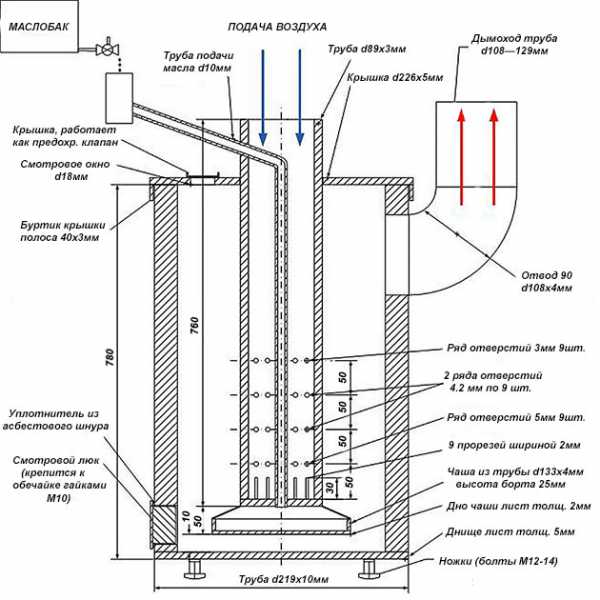

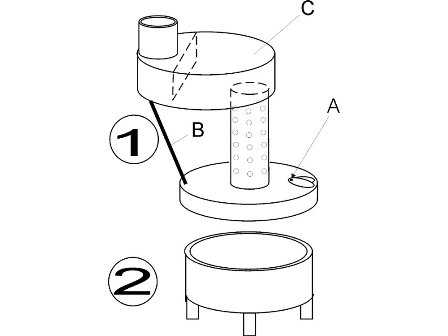

Чертеж печи на отработке.

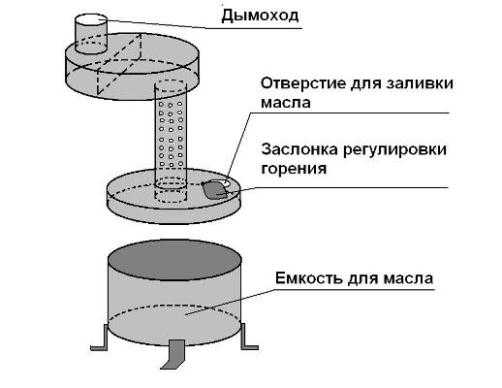

Схема печи из газового баллона

Детали конструкции: 1 – основание корпуса; 2 – перфорированная труба; 3 – труба теплообменника; 4 – перегородка; 5 – козырек; 6 – испаритель для масла; 7 – муфта; 8 и 10 – трубка для подачи отработки; 9 – шаровой кран; 11 – резервуар для отработки; 12 – завихритель; 13 – вентилятор.

Сам механизм направлен на более эффективный обогрев помещения. Нагретый воздух будет циркулировать по помещению после установки теплообменника. Это стальная труба с диаметром 100 мм. Наиболее подходящее место для ее установки – внутри корпуса, между горелкой и дымоотводной трубой.

Для удержания пламени к верхней части теплообменника приваривается металлическая площадка, вырезанная из 4-миллиметрового листа. Подача воздуха организуется с помощью канального вентилятора. Ее можно сделать автоматической, применив термореле.

Для лучшего сохранения тепла внутрь трубы помещается завихритель – конструкция из двух сваренных металлических уголков, стороны которых нарезаны и развернуты в виде лопастей. В нижней части второй дверцы делается зазор, для свободного доступа воздуха внутрь корпуса и поддержания горения масла.

Большая тепловая нагрузка

Для нагревания воды с помощью данной печи над верхним резервуаром устанавливается герметичный бак с теплоносителем. Для циркуляции воды, на бак устанавливаются штуцеры на разных уровнях.

Сделать работу печи более эффективной можно также с помощью обычного вентилятора. Его устанавливают возле верхнего резервуара. Обдувая емкость и вентилятор не только способствуют лучшей циркуляции теплого воздуха, но и охлаждают верхнюю часть печки. А это позволит заметно продлить эксплуатационный срок.

Разделение камер

В печи на отработанном масле, процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения.

В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газогорючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

Для правильной работы самодельная печка на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего воздуха должно быть умеренным.

Обеспечить воздухом вторую камеру можно сделав ряд отверстий диаметром около 10 мм в трубе, соединяющей эти два отдела.

Устройство горелки

Печка, работающая на отработке, состоит из двух емкостей, соединенных между собой трубой. Благодаря отверстиям внутрь агрегата поступает воздух, необходимый для горения. Для масла служит нижний резервуар. В нем предусмотрено отверстие с заслонкой, чтобы увеличивать или уменьшать приток воздуха в камеру.

Чертеж печи на отработке.

При сгорании отработок образуются пары и газы, поступающие в соединительную трубу. Здесь продукты сгорания масла смешиваются с большим количеством кислорода. Газообразные отходы этого процесса выводятся через дымоход.

Алгоритм работы обогревателя:

1. В нижний бак заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
2. После нагрева отработка испаряется и начинает гореть.
3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
4. Продукты горения выходят через дымоход.

Чаша испаритель

Отработанное масло — сильно загрязненное и плохо горящее топливо. Поэтому для полного сгорания его тяжелые составляющие необходимо отделить от легких. Для этого, используют способ пламенного расщепления (пиролиз).

Инициировать процесс пиролиза можно двумя способами:

• Первый способ
  — поджигают масло, находящееся в топливном баке. Его температура повышается и начинается испарение. Далее, пары масла смешиваются с воздухом, поступающим через горловину резервуара. Расщепление отработки и сжигание ее легких фракций осуществляется в пиролизной камере сгорания, где происходит дожигание избыточного кислорода.
• Второй способ
  — вместо бака с горящим маслом используется пламенная чаша и специальная горелка, позволяющая совместить в факеле пламени зоны пиролиза, сгорания и дожигания. Капля масла падает на раскаленную поверхность чаши, испаряется, вспыхивает и сгорает.

Самодельные печи с капельной подачей масла встречаются крайне редко, так как их изготовление требует фундаментальных знаний в области физики. Кроме того, необходим опыт в изготовлении высокоточных деталей и наличие специальных материалов.

Система подачи топлива

Капельная подача масла должна быть организована по 2-ступенчатой схеме, так как одноступенчатая система может привести к нестабильному горению или даже взрыву. Двухступенчатая схема предполагает наличие основного маслобака, вентиля, расходной капельницы, расходного резервуара и свободного стока.

Система подачи топлива в печь.

Из стока не ниже 60 мм от дна располагается рабочая капельница.

Подачу топлива открывают, когда растопка в чаше (см. ниже) зажжена. Пока масло в бачок накапает до уровня стока, можно отрегулировать его подачу, а потом оно закапает в чашу.

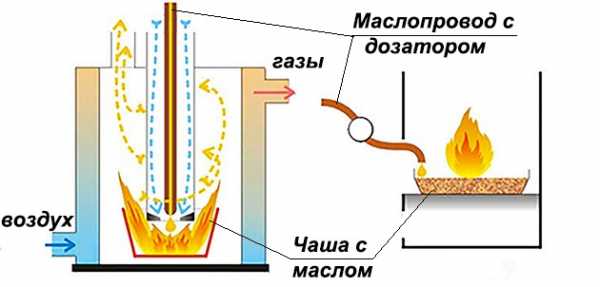

Схема безопасного питания капельной печи

Но если слишком сильно открыть вентиль, расходник сразу наполнится, в печку хлынет топливо, а она выбросит горящие брызги. Правильнее будет построить систему капельной подачи масла в печку с предохранительным клапаном и дозирующим капилляром.

Поскольку разные металлы смачиваются отработкой по-разному, и свойства ее существенно меняются, длину капилляра нужно будет подобрать: масло подают под гравитационным напором 120-150 мм при комнатной температуре, а капилляр подбирают так, чтобы капало почаще, но с ясно различимыми каплями.

Устройство теплообменника

Теплообменник – это прибор, осуществляющий передачу тепла от одной среды к другой. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.

Для повышения эффективности теплоотдачи к каждому прибору подбирается определенный вид теплообменника с оптимальным набором характеристик. Его КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен.

Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность. К ним относятся: алюминий, нержавеющая сталь, медь и ее сплавы, латунь, мельхиор, титан.

Печь на отработке с водяным контуром

Печи на отработанном масле с водяным контуром хорошо нагревают воду. Таким образом, помещение прогревается за счет корпуса печи и труб, в которых циркулирует прогретая жидкость.

Достоинства такого агрегата:

• простота конструкции;
• не коптит при работе;
• пожаробезопасность;
• экономичность в эксплуатации;
• независимость от газа, электричества;
• легко регулировать температуру в помещении;
• простота розжига.

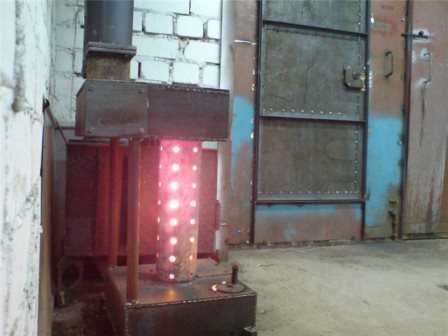

Устройство печи на отработке для гаража.

Недостатки:

• требуется установка дымохода;
• дымовая труба должна находиться строго вертикально, без наклонных участков;
• каждую неделю нужно чистить печку и дымоход; отработанное масло должно быть очищенным.

Конструкция печи на отработке с водяным контуром состоит из двух камер. Они соединены трубой, через которую подается воздух. Нагреваясь в нижнем резервуаре, топливо образует масляный пар. В трубе он смешивается с воздухом, отчего горение становится интенсивнее. В верхней камере он сгорает, а продукты горения выводятся через трубу.

Эксплуатационный цикл: розжиг, остановка, чистка

Перед эксплуатацией печки, необходимо подготовить ее.

Основные требования к состоянию отопительного аппарата:

1. Печка должна быть установлена строго горизонтально.
2. Не допускается установка печи в местах, где могут быть сильные сквозняки.
3. Не допускается использование высоких подставок или крепление агрегата на стены.
4. Уровень залитого масла не должен превышать две трети объема нижней камеры.

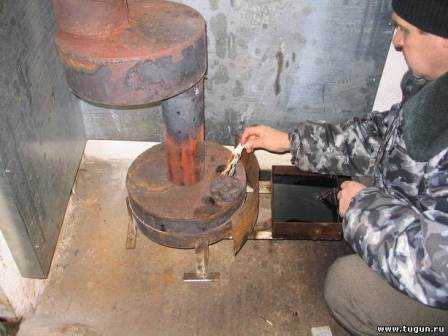

Само масло не горит, поэтому для его розжига используются сторонние материалы. Правила розжига:

• поджигается лист бумаги или ветошь, и опускается в бак;
• добавляется горючая жидкость в бак, и поджигается с помощью горящего фильтра;

При горении, в камере выделяется тепло и масло начинает закипать. Примерно через 10 минут, масло кипит и начинается испарение паров. После розжига отверстие прикрывают наполовину, а после нагрева печи регулируют им поступление воздуха в бак, обеспечивая ровное горение газов.

Обслуживание печи сводится к регулярной чистке внутренних поверхностей. Чистка печи производится примерно через 5-6 топок. Для ее очистки можно использовать проволоку или молоток, которым простукивают все стенки. Затем, нужно снять верхнюю крышку резервуара и удалить из него весь мусор.

Схема печи для гаража на отработке.

Перед очисткой печи необходимо закрыть дымоход и слить масло из резервуара.

Техника безопасности

Печка представляет собой прибор с открытым огнем, поэтому, при его эксплуатации необходимо строго соблюдать необходимые требования техники безопасности:

• нужно следить, чтобы в помещении, где работает агрегат, не было сквозняка;
• температура печи довольно высока, поэтому поблизости нельзя оставлять ничего, что может воспламениться;
• на расстоянии 0,5 м ничего не должно находиться;
• печку с явными дефектами эксплуатировать запрещается, это касается и дымохода с нарушенной целостностью;
• работающий агрегат нужно держать под контролем, периодически проверяя его состояние;
• запрещается оставлять без присмотра печь.

Кроме того, существует ряд требований, предъявляемых к топливу, на котором работает печка. Во-первых, нельзя экспериментировать с топливом, используя бензин, керосин и другие легкогорючие вещества. Это может привести к взрыву!

Во-вторых должно использоваться только отработанное масло (моторное, индустриальное, трансмиссионное, синтетическое и пр.). В-третьих, масло, используемое в качестве топлива, не должно содержать воды.

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Важно: Погасить такие печки достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно воздуха для поддержания температуры, при которой процесс пиролиза прервется.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

Итог

Печи, использующие отработанное масло — это очень удобные и простые по конструкции агрегаты. Без больших затрат они дают возможность эффективно отапливать помещения. В зависимости от выбранного типа владелец гаража может подобрать наиболее экономичный и безопасный вариант отопительной системы без лишних затрат.

А какой вариант печей на отработке больше понравился вам? Расскажите об этом в комментариях!

vseprogarazh.ru

Как сделать печь на масляной отработке своими руками

Электрическое отопление всегда было дорогостоящим, поэтому появилось много умельцев, сооружающих разнообразные модификации печей на отработанном масле. Это финансово выгодно, позволяет обогреть помещение любого объема, быстро и равномерно, кроме того, печи на отработке рациональны в тех случаях, когда нет необходимости в круглосуточном отоплении. При необходимости такую печь легко демонтировать и транспортировать в другое место или заменить. Устанавливать их желательно в нежилых помещениях (гаражи, мастерские, склады) с хорошей вентиляцией (для вывода всех испарений, которые вырабатываются в результате сгорания масла).

Подготовка к работе и установка печи на отработке

Температура сгорания отработанных нефтепродуктов очень велика. Металлические детали печи, раскаляясь, могут стать причиной пожара. Поэтому следует позаботиться о защите помещения от опасности возгорания. Надобности в возведении фундамента нет, однако на стены и пол в том месте, где будет располагаться печка, следует закрепить теплоизолирующий материал (например, асбестовые листы) и листы стали. Либо, используя кирпичи, выложить небольшую площадку-основание под печь.

Теперь, когда место под печь готово, подготовьте к работе сварочный аппарат, газовый резак, металлические трубы (для корпуса печи и труба небольшого диаметра для дымоотвода), петлю, арматуру (три куска) и листовую сталь.

Пошаговый процесс сборки печи на отработанном масле

Из листовой стали необходимо заранее вырезать два круга (верх и низ печи), равных диаметру трубы – будущему корпусу печи. В центре кругов вырезаем отверстия. Оставшиеся после резки круги маленького диаметра откладываем, они пригодятся в дальнейшем. Ко дну печи герметично привариваем один из таких кругов с отверстием. Другой круг послужит крышкой печи

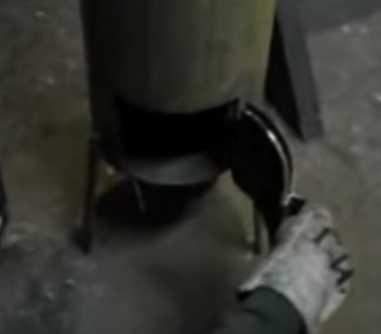

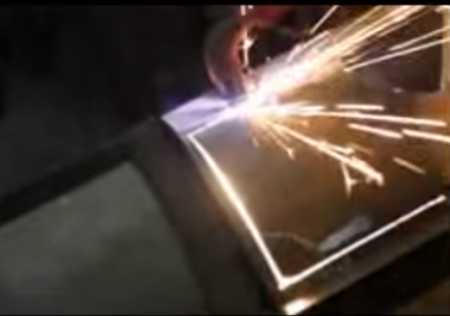

Далее на корпусе делаем отверстие под  дверцу, через которую будем производить заливку отработанного масла и соединяем трубу с донышком и верхушкой (ими служат стальные круги с отверстиями в центре).

Вырезанный со стенки трубы прямоугольный кусок стали оснащаем ручкой из гнутой арматуры и петлей, на которой будет держаться дверца. Для герметичности края дверцы обвариваем полосками стали. Заодно оборудуем печь ножками-подставками из арматуры или уголков (вырезаем 4 участка профиля равной длины и привариваем к корпусу печи).

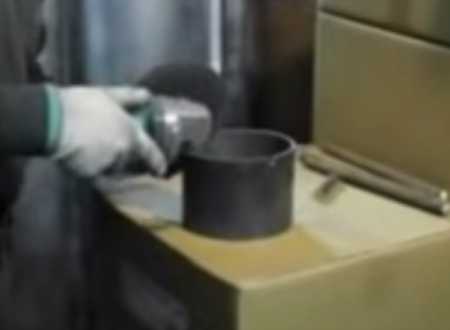

Далее берем трубу небольшого диаметра и производим на ней несколько неглубоких вертикальных надрезов болгаркой.

Получившуюся деталь сварочным аппаратом присоединяем к донышку печи.

Достаем отложенные металлические круги, оставшиеся после прорезания отверстий в донышке и верхушке печи. Один из кругов привариваем ко дну.

Делаем крышку. Берем оставшийся круг с отверстием в центре и привариваем к нему короткий отрезок трубы (диаметры трубы и внутреннего отверстия должны быть равны), к которому в дальнейшем будем производить подключение дымохода. Получившуюся деталь по периметру привариваем к трубе.

Вверху на корпусе печи высверливаем два отверстия для отвода теплого воздуха в помещение. Оборудуем отверстия заслонками (металлические круги, которые крепим к корпусу гайкой и болтом).

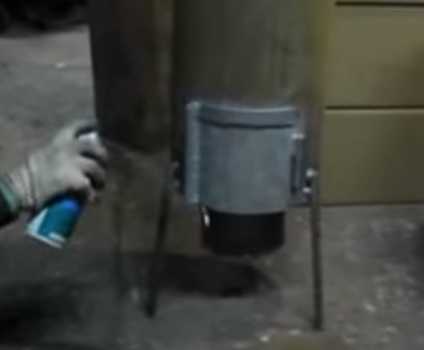

Чтобы печь не подвергалась коррозии и дольше прослужила, покрываем ее двумя-тремя слоями термостойкой краски.

Как запустить печь на отработке?

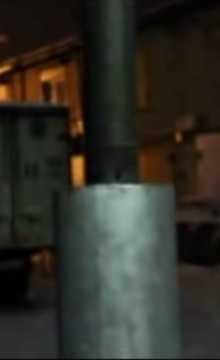

Первым делом подключаем вертикальный дымоход (металлическую трубу надеваем на патрубок, расположенный на крышке печи) длиной минимум один метр. Затем просто заливаем отработанное масло на донышко печи (в чашу с отверстиями для доступа воздуха) и при помощи лучины разжигаем. После чего плотно закрываем дверцу. Обязательно помните про технику безопасности:

• не оставляйте печь без присмотра;
• не используйте для розжига легковоспламеняющиеся жидкости;
• ;не используйте печь для сушки одежды и обуви.

Преимущество данной конструкции – возможность использования вместо отработанного масла обыкновенного твердого топлива (дров или топливных брикетов).

Модифицировать данную конструкцию можно вентилятором наддува и защитным экраном.

Сделать печь на отработке очень просто, если вы умеете обращаться с инструментами и располагаете недорогими материалами. А как будет приятно, когда ваше творение, сделанное своими руками будет обогревать вас и членов вашей семьи! Такое не стыдно и друзьям показать и похвастаться!

Печь на отработке масла своими руками, видео уроки по созданию

Первый вариант с более запутанной конструкцией.

Второй вариант с простой конструкцией, для которой не понадобятся даже чертежи:

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Печь на отработке для гаража своими руками

К выбору способа отопления гаража следует подходить со всей ответственностью. Так как это отопление должно быть эффективным и не дорогостоящим. Такое отопление гаража может осуществляться с помощью печей сделанных своими руками.

Печь на отработке для гаража (рис.1) – это отличный способ быстрого и дешевого обогрева. Ее легко монтировать, демонтировать и транспортировать. Это устройство отлично подходит для отопления гаража, так как там хорошая вентиляция. Отработанное масло в ходе работы агрегата выделяет вредные испарения, из-за этого гаражный вариант печи значительно отличается от того, который устанавливают для обогрева жилых помещений.

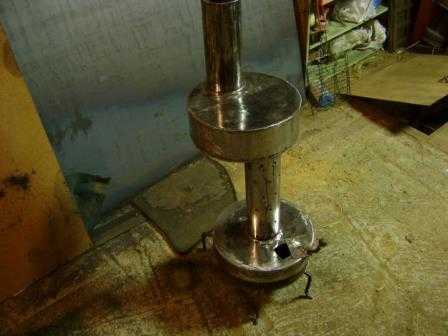

Рис. 1 Печь на отработанном масле
сделанная своими руками, установленная
в гараже

Преимущества и недостатки агрегата на отработанном масле

Печи на отработанном масле для гаража имеют такие преимущества в своей работе:

• Экономность конструкции и расхода топлива, а также немаловажную роль играет дешевизна отработки;
• Надежность конструкции доказана временем;
• Простая схема конструкции. Благодаря этому такую печь можно легко сделать своими руками;
• Печь на отработанном масле достаточно функциональна и универсальна, так как на ней можно еще и готовить еду. Часто этот агрегат применяют не только в гараже, но и для отопления складов, теплиц и других хозпостроек.

К недостаткам конструкции этой печи можно отнести несколько факторов:

• Не стоит заправлять печь загрязненным маслом, следует сначала его отстоять некоторое время или же прочистить с помощью фильтра;
• Небезопасность. Печь работающая на отработанном масле является пожароопасная, при ее функционировании не следует оставлять ее без присмотра;
• Система дымохода должна быть устроена так чтобы горизонтальных участков в ней не было. Угол наклона патрубка не должен превышать 450. Длина дымохода не должна быть меньше 4 м.
• Нужно проводить регулярное обслуживание печи. Например, чистка дымохода и поддона и т.д.

Конструкция и принцип работы

Печь на отработанном масле, которая нужна для отопления гаража, складывается из 2 резервуаров (рис. 2). Один из них находится снизу, другой сверху и соединяет их труба. В этой трубе-горелке обязательно должны быть просверлены отверстия диаметром 1 см. По этим отверстиям подается воздух для лучшего горения.

Отработка помещается в нижний резервуар. В процессе ее нагревания выделяются масляные пары. Эти пары поднимаются по трубе-горелке, в которой они смешиваются с воздухом и воспламеняются с новой силой. Верхний резервуар является камерой сгорания. Именно здесь догорает оставшаяся часть паров, а продукты горения выводятся через дымоход.

Розжиг печи на отработке в гараже должен осуществляться с помощью любой горючей смеси, например, подходит для этого жидкость для розжига костров. Нужно смочить бумагу этим веществом и поджечь, а далее опустить в отверстие в нижнем резервуаре. Заслонка при этом прикрывается и нужно оставить небольшую щель.

Рис. 2 Конструкция печи на отработанном масле

Инструменты и материалы для изготовления агрегата

Чтобы сделать печь на отработке для отопления гаража нужно подготовить такие материалы:

• Лист металла толщиной 4 мм для изготовления резервуаров;
• Лист металла толщиной 6 мм для крышки;
• Труба для дымохода диаметром 10 см;
• Уголок или трубка маленького диаметра для изготовления ножек.

Из инструментов понадобятся дрель и сварочный аппарат. Дрель нужна для того чтобы сделать отверстия в трубе для поступления кислорода, а с помощью сварочного аппарата соединяются все детали конструкции. Также понадобится угловая шлифовальная машина (болгарка), а с дополнительных инструментов нужно взять уровень и рулетку.

Но бывают конструкции печи, которые можно сделать своими руками из газового баллона.

Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном
масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата
на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

Топливо

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять. Очень важно чтобы в отработанное масло не содержало воду.

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Советы по обслуживанию агрегата на масле

Чистка отопительного прибора на отработанном масле, установленного в гараже, должна происходить регулярно. Это можно делать своими руками. Она заключается в очистке нижнего резервуара, то есть емкости, где находится масло, а также системы дымохода от осевшей там копоти и сажи. Очень удобно очищать съемный дымоход, он просто снимается и ставится над ведром, далее путем постукиваний по трубе выпадают куски сажи и копоти.

Нужно соорудить над отверстием трубы козырек своими руками, благодаря которому в систему не попадают осадки и другой мусор с улицы. Для того чтобы продлить срок эксплуатации агрегата на масле его можно окрашивать. Для этого нужно сделать смесь из силикатного клея (500 мл), алюминиевой пудры (100 г) и мела (10 г). Готовую смесь нужно нанести кисточкой на поверхность. Так агрегат в гараже прослужит гораздо дольше.

Статьи по теме:

Печь на отработке с водяным контуромПечи на отработанном масле своими руками

kotlomaniya.ru

Печь на отработанном масле (отработке) своими руками

Печь, использующая в качестве топлива не энергоресурсы, а бесполезные отходы, загрязняющие почву и воду – это не фантастика, примером такого агрегата может стать печь, работающая на отработанном масле. Конструкция ее настолько проста, что ее может выполнить своими руками даже начинающий сварщик. Печь на отработке значительно экономит затраты на отопление производственных помещений, гаража, теплицы, а при подключении отопительного контура – даже жилого дома.

Печь на отработанном масле своими руками

Устройство и принцип действия печи

По принципу действия печь на отработке близка к пиролизной печи. Горение в ней происходит в два этапа: на первом этапе происходит горение паров отработанного масла с образованием горючих газов, на втором – догорание этих газов при высоких температурах. Благодаря полноте сгорания дым от печи содержит мало токсичных и вредных примесей, а эффективность этого отопительного прибора довольно высока.

Принцип действия печи на отработке

Чтобы добиться полного сгорания отработанного масла, необходимо четко придерживаться рекомендаций по устройству печи. Этот отопительный прибор обязательно содержит следующие конструктивные элементы:

• Нижняя камера сгорания, низкотемпературная, совмещенная с баком и оснащенная отверстием для регулируемой подачи воздуха. Через него также доливают топливо и поджигают печь;
• Средняя камера, в которой происходит горение газов в смеси с воздухом. Камера выполнена в виде трубы с отверстиями, через которые обеспечивается поступление большого количества воздуха;
• Верхняя камера – в ней дожигаются остатки газа, и происходит образование дыма. К верхней камере присоединена дымовая труба, выведенная в дымоход.

Чертеж печи на отработке

Дымоход для печи на отработке должен быть не менее 4 метров, при этом не допускается его горизонтальное расположение. Отработанное масло дает значительное количество нагара, который оседает в трубах, поэтому горизонтальные участки дымохода быстро забиваются сажей. При этом продукты горения попадают в помещение, и находящиеся там люди могут получить отравление. Дымоход в пределах помещения допускается прокладывать под углом от 45 до 90 градусов, вне помещения – только строго вертикально. Верхнюю часть трубы нужно защищать оголовком, чтобы не допустить попадания осадков и задувания ветра.

Материалом для изготовления печи на отработке своими руками может быть жаропрочная или конструкционная сталь толщиной от 4 мм. При этом необходимо учесть, что наибольшую тепловую нагрузку испытывает верхняя камера – при отсутствии принудительного охлаждения она может нагреваться до 800°С. Поэтому целесообразно выполнять ее из наиболее толстого металла.

Печь на отработанном масле из металла фото

Печку можно сделать как из обрезков труб разного диаметра, так и из листового железа. При изготовлении печи необходимо запастись инструментом и материалами:

• Болгарка с отрезным и шлифовальным кругом;
• Сварочный аппарат и электроды;
• Металл листовой и обрезки трубы;
• Уголок для выполнения ножек;
• Краска по металлу, выдерживающая воздействие высоких температур.

Технология выполнения печи

Чертеж печи, работающей на отработанном масле, приведен на рисунке.

Чертеж печи на отработанном масле

1. Изготовление нижней камеры. Камера первичного сгорания в такой печи совмещена с топливным баком. Она представляет собой круглый бак с крышкой, в крышке выполнены отверстия для залива масла и для трубы, являющейся второй камерой печи. По указанным на рисунке размерам вырезают детали нижнего бака, зачищают края болгаркой и сваривают их. Стенки удобнее сделать из обрезка трубы. Приваривают к стенкам бака дно из листового металла, ножки из уголка. Вырезают крышку с отверстиями: отверстие 100 мм по центру и 60 мм ближе к одному из краев. Крышка может быть съемной – это облегчит очистку бака и транспортировку печи.
2. В отрезке трубы диаметром 100 мм и длиной около 360 мм сверлят отверстия для подачи воздуха. Их диаметр должен составлять примерно 1/10 диаметра трубы, в данном случае на рисунке приведен размер 9 мм. Отверстия должны располагаться равномерно по окружности и высоте трубы.
3. Трубу приваривают к крышке нижнего бака, соблюдая перпендикулярность. Также на крышке выполняют воздушную заслонку, она может держаться на заклепке или болтовом соединении. Диаметр отверстия под заслонку – 60 мм. Через это же отверстие производят залив масла и розжиг печи.
4. Верхний бак выполняют аналогично нижнему. Стенки бака также удобно выполнить из трубы 355 мм. В пластине, играющей роль дна, выполняют отверстие 100 мм, смещенное к одному из краев дна. С нижней части к отверстию приваривают небольшой отрезок трубы диаметром 110 мм – он служит для надевания на перфорированную камеру сгорания газов.
5. Крышка верхнего бака подвергается воздействию наиболее высоких температур, поэтому ее лучше выполнить из металла 6 мм. В верхней крышке делают отверстие для дымовой трубы, его располагают со стороны, противоположной отверстию в дне камеры. Между ними к верхней крышке приваривают отсекатель – перегородку из толстого металла. Располагать отсекатель нужно ближе к дымовому отверстию.
6. Сверху к крышке приваривают дымовую трубу, которую позже подсоединяют к дымоходу. Для придания конструкции жесткости между нижней и верхней камерой приваривают распорку из уголка или трубы диаметром 20-32 мм. Саму печь можно окрасить высокотемпературной краской по металлу.

Установка и розжиг печи на отработке

Печь на отработке устанавливают на ровной, забетонированной или выложенной кирпичом площадке на расстоянии не менее 1 метра от горючих стен и материалов. Ее необходимо выровнять по отвесу и уровню, чтобы избежать перекосов. Отверстие для залива масла нужно располагать так, чтобы было удобно осуществлять загрузку топлива и регулировку поступления воздуха.

Дымоход выполняют по возможности вертикально, при этом его длина должна превышать 4 метра – это обеспечит хорошую тягу. Внешняя часть дымовой трубы должна быть утеплена во избежание скопления конденсата кислот, разрушающих конструкцию.

Печь приведенной разборной конструкции удобна при очистке: достаточно снять дымоход с дымовой трубы и верхнюю часть с высокотемпературной камерой, после чего можно удалить нагар и сажу из печки.

Печь может работать на любом отработанном масле, минеральном или синтетическом. Залив топлива осуществляется на уровень, не превышающий половины бака, чтобы оставалось место для образования паров масла. После залива масла нужно выждать некоторое время при полностью открытой заслонке – пары масла перед розжигом должны насытиться кислородом. Розжиг осуществляют с помощью каминных спичек или лучины, опущенных в бак через отверстие.

Процесс розжига печи на отработке

После розжига отверстие прикрывают наполовину, а после нагрева печи регулируют им поступление воздуха в бак, обеспечивая ровное горение газов в перфорированной трубе.

[stextbox id=»Для информации»]Внимание! Нельзя заливать в печь бензин, керосин, растворители и другие легковоспламеняющиеся вещества с высокой степенью испарения! Это может привести к взрыву!

Повышение эффективности печи

Печь на отработке простой конструкции прекрасно подходит для отопления гаража, мастерской, теплицы. Однако для помещений с постоянным пребыванием людей она не годится – нагретые поверхности печки будут выжигать кислород в помещении, что вредно для дыхательной и нервной системы людей. Поэтому для отопления домов и производственных зданий печь лучше вынести в отдельное помещение, а отопление здания осуществлять с помощью водяной системы отопления.

Для этого дымовую трубу сразу после выхода из верхней камеры пропускают через герметичный бак, в котором выполнены штуцера для подачи и отвода воды. Штуцера располагают на разном уровне. К верхнему, расположенному в зоне наибольшего нагрева, подключают трубу прямой подачи теплоносителя. К нижнему – трубу обратки. Систему отопления выполняют в зависимости от типа и площади здания.

Другим способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает высокотемпературную камеру, продлевая срок службы металла.

Печь на отработке – настоящая находка для автомастерских и гаражей, а также других объектов, где в результате деятельности получаются отходы масел. Она не только является экономичным отопительным прибором, но и решает проблему утилизации отходов, загрязняющих почву и канализационные  стоки. На верхней крышке печи, кроме того, можно нагревать воду для бытовых нужд или готовить еду. Печь необходимо выполнять с соблюдением рекомендованных размеров и пропорций, а после установки огородить от случайного прикосновения, и она будет безопасна в использовании и эффективна.

stroyvopros.net

схема, чертежи, установка буржуйки на отработанном масле

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать. И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами. В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:

В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.

В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

• печь должна стоять в удобном месте и в то же время обогревать все помещение;
• в непосредственной близости от агрегата не должно быть никаких горючих материалов;
• важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража. Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе. Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

cotlix.com

Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

1. Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
2. Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
3. Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке

Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

• Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
• Проводить мобильную регулировку нагревания воздуха в помещении.
• Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок. Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:

1. Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
2. КПД — 75%.
3. Высота дымоходной трубы — 4 метра при диаметре 100 мм.
4. Габариты печи: 700х300х500 мм.
5. Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

1. Запрещено устанавливать печь в местах со сквозняком.
2. Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
3. Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
4. Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
5. Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками

Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

www.teplostroyka.ru
