Печка с водяным отоплением – какую печь выбрать и почему + лучшие решения по проектированию
Печь с водяным контуром для отопления дома
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Отопительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

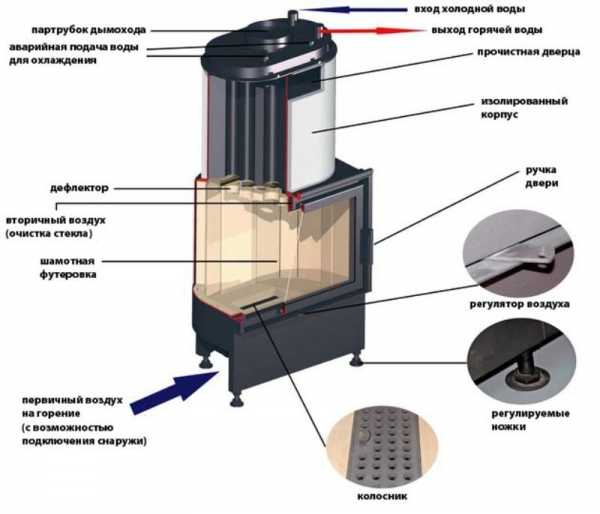

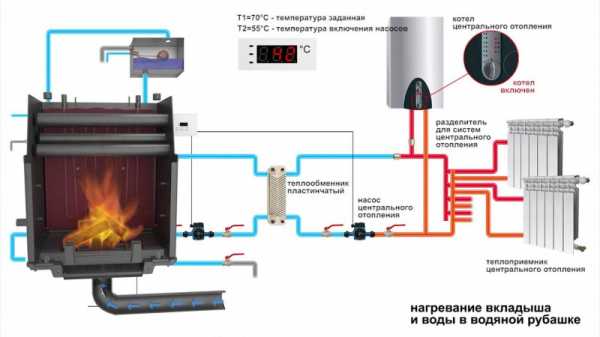

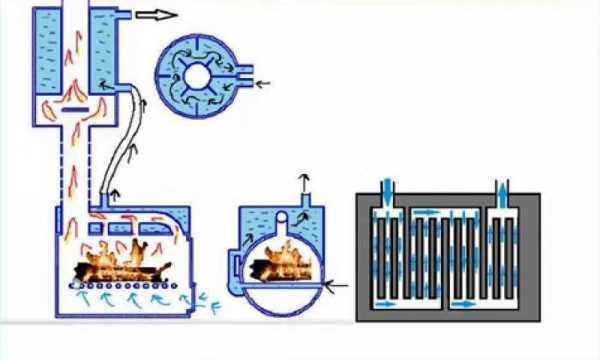

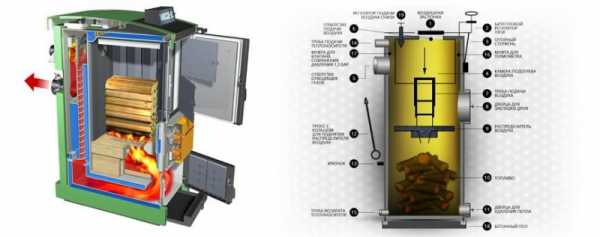

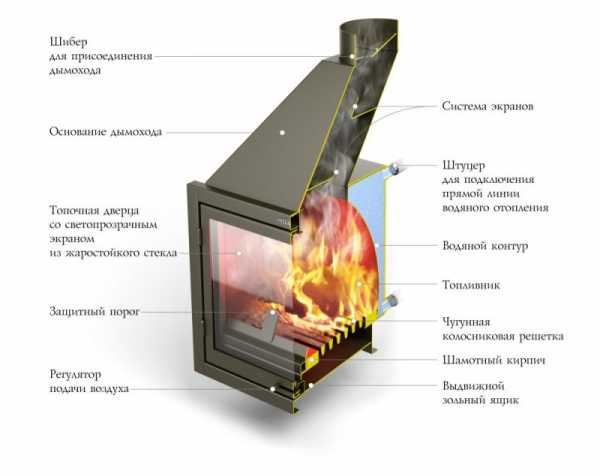

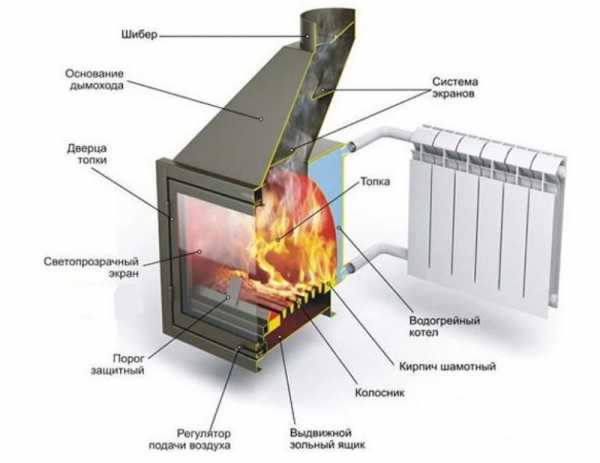

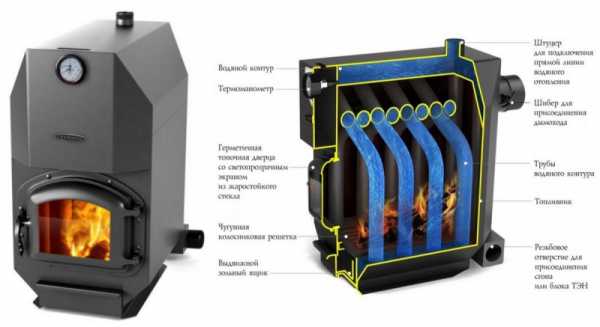

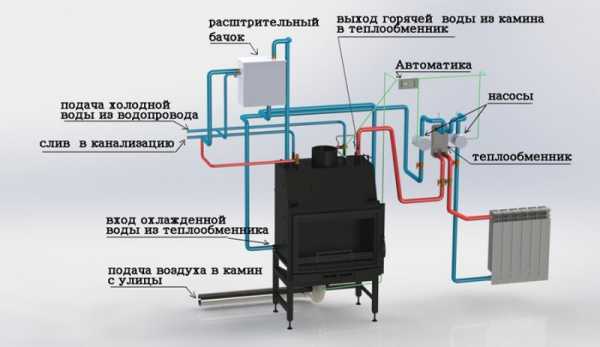

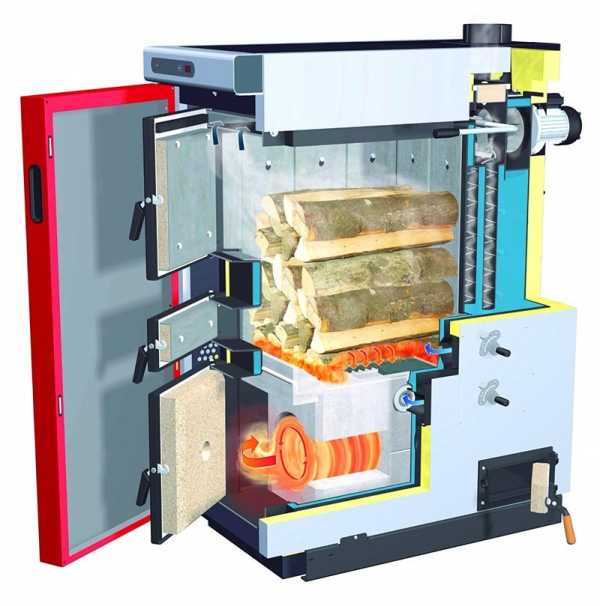

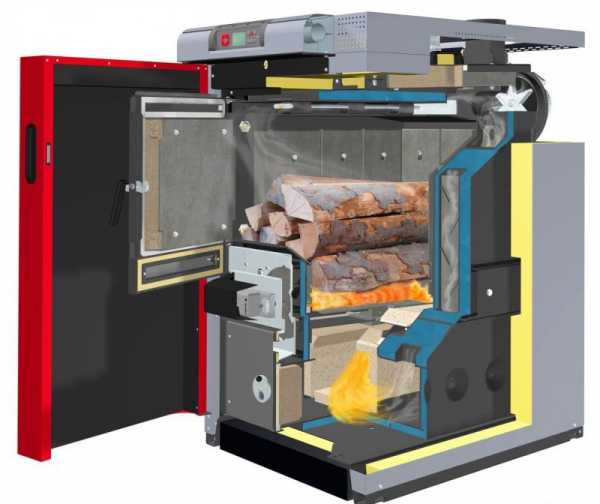

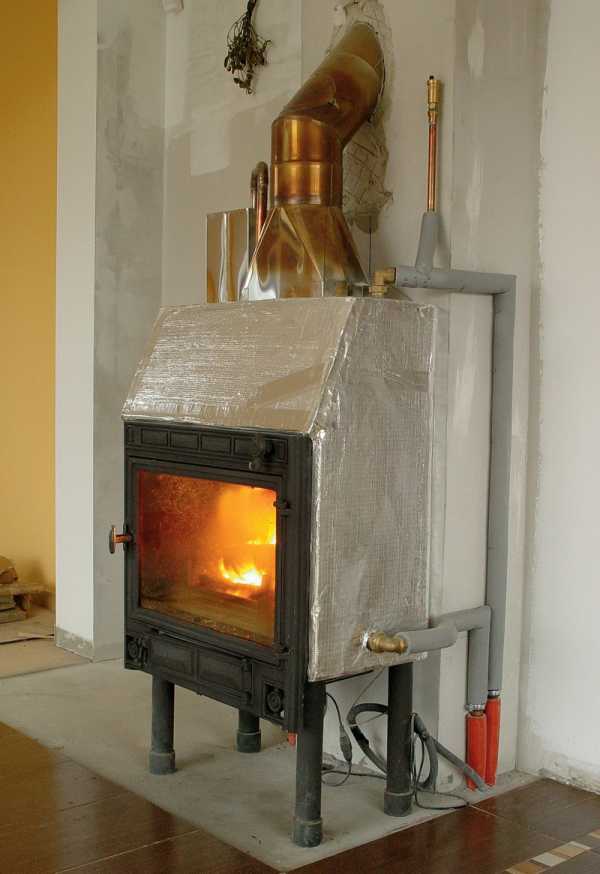

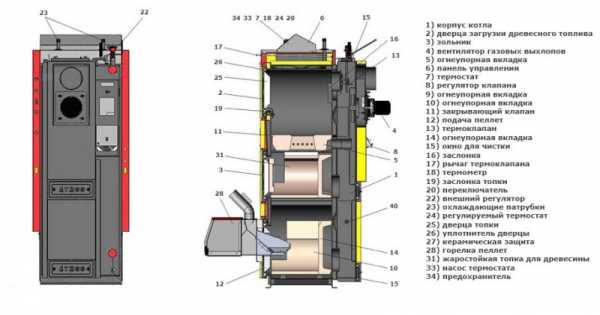

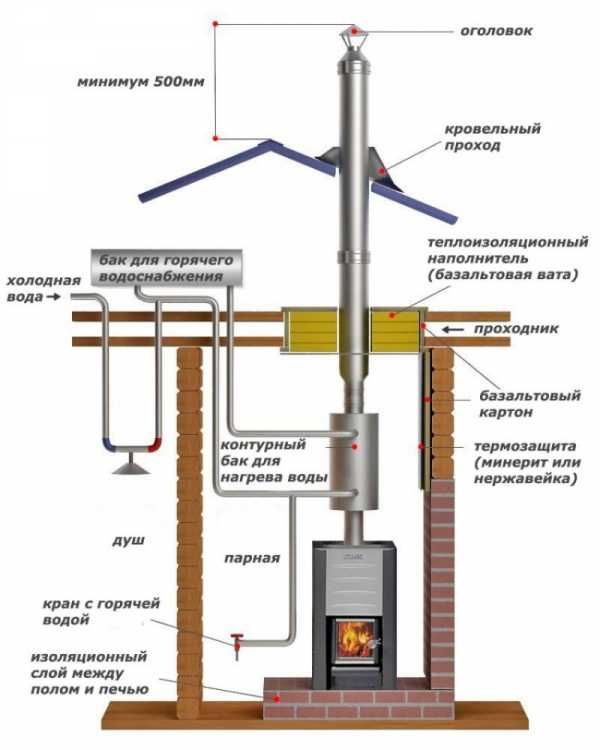

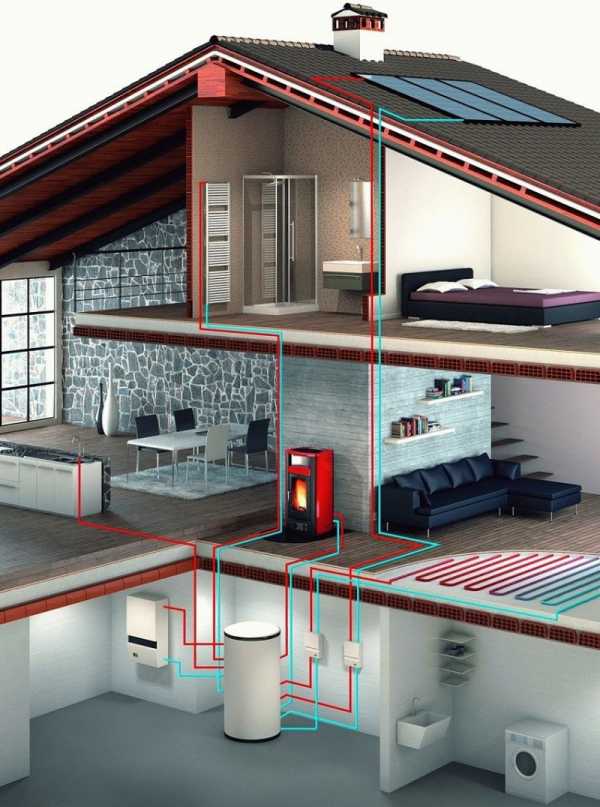

Cхема печи с водным контуром
Содержание статьи

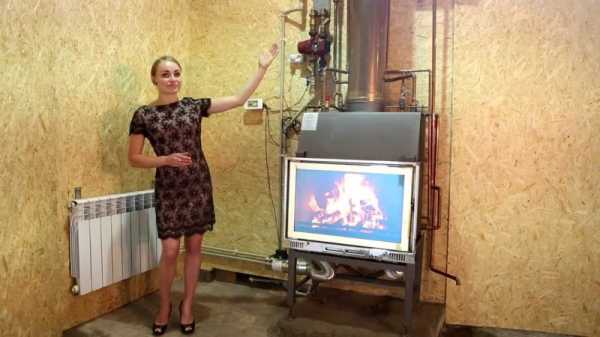

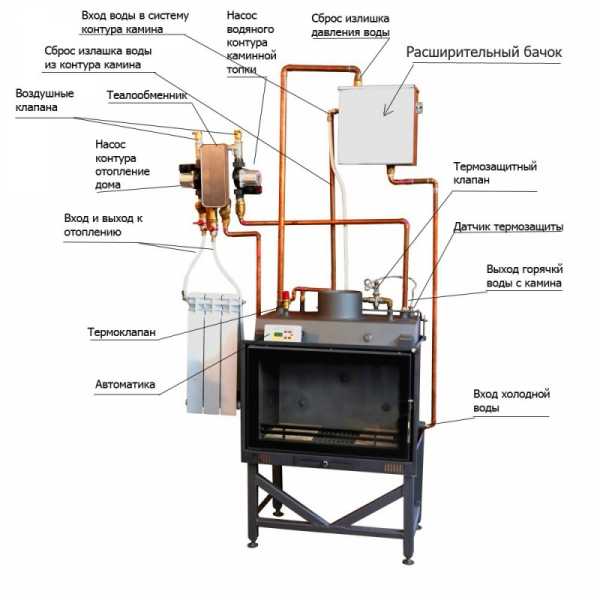

Видео: отопление дома камином с водяным контуром
Какими бывают водноконтурные печки?
Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.
Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

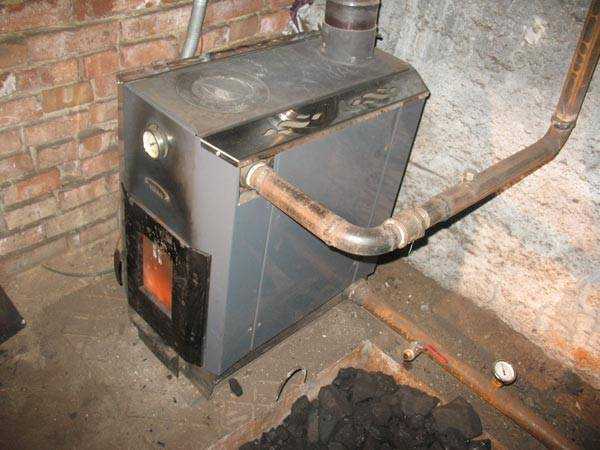

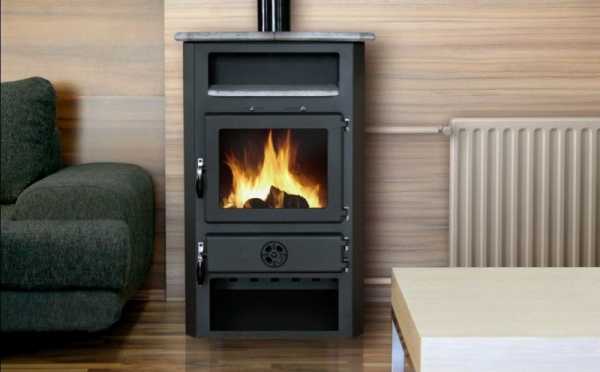

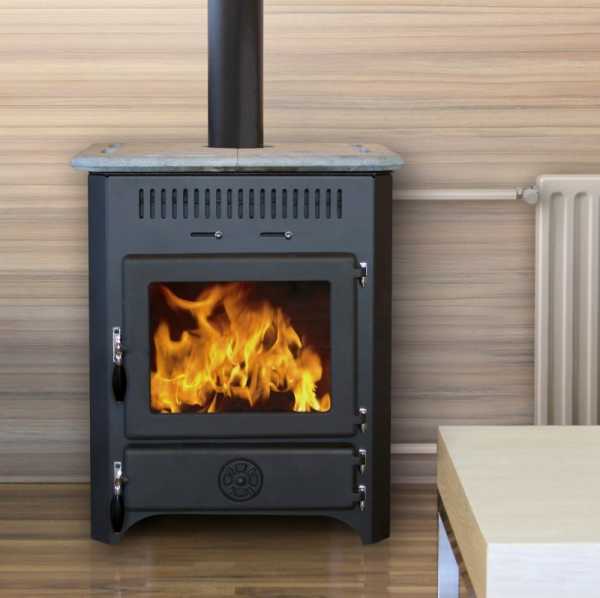

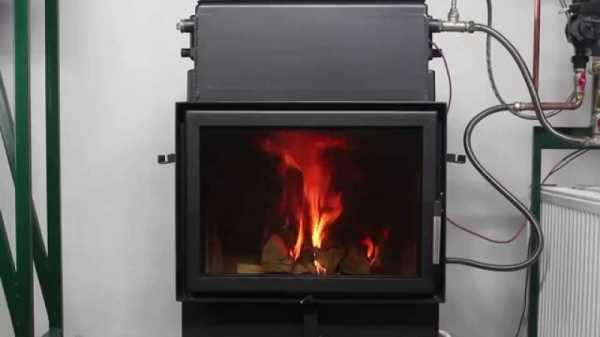

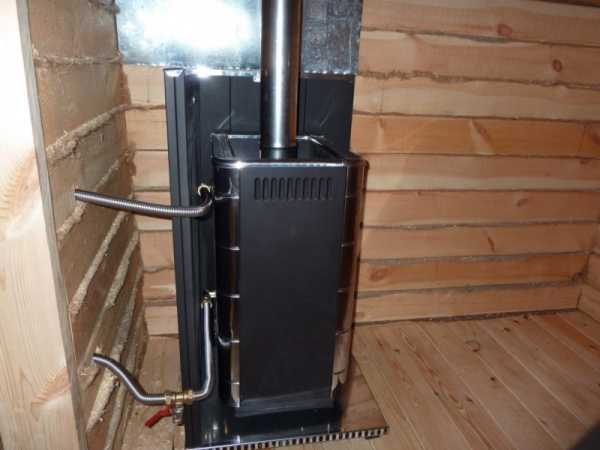

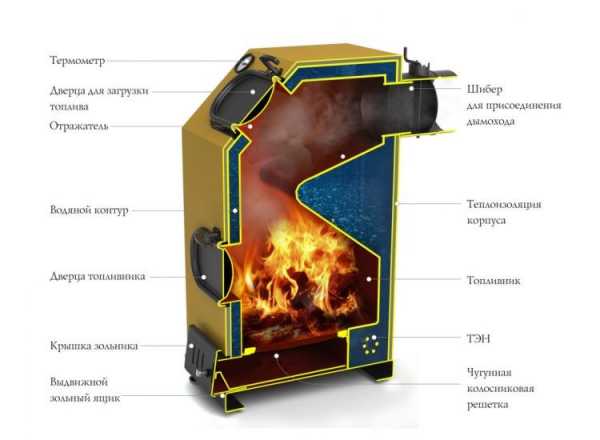

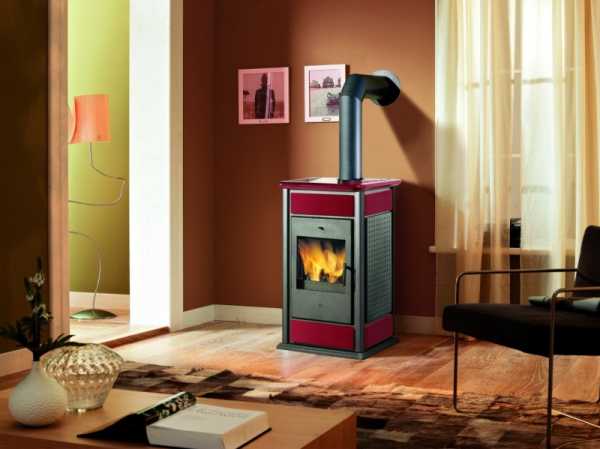

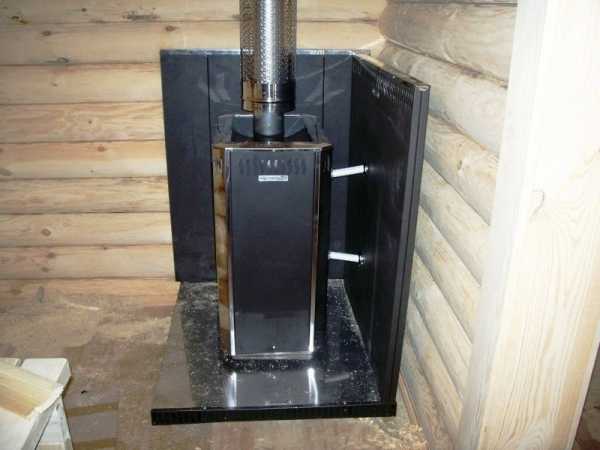

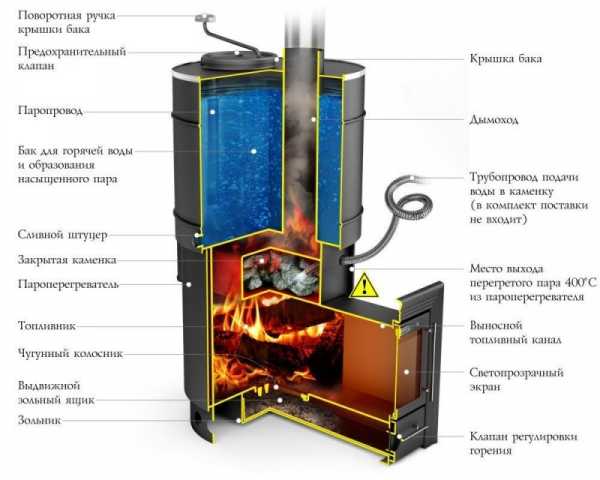

Cтальная печка с водным контуром
Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

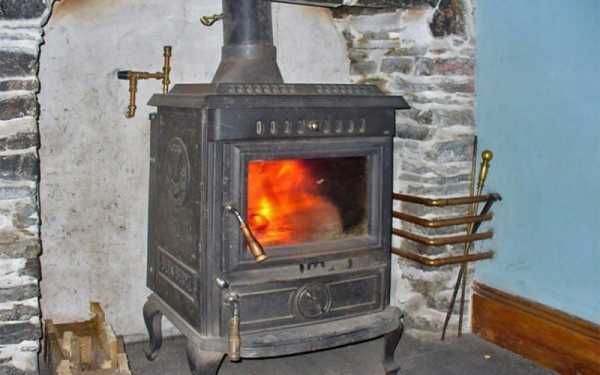

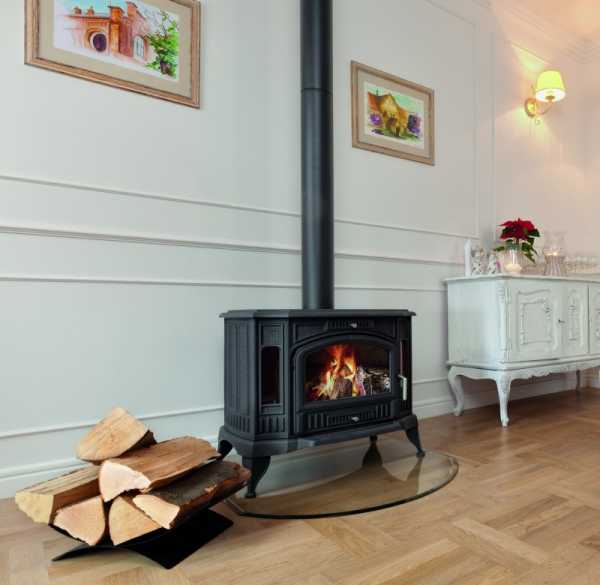

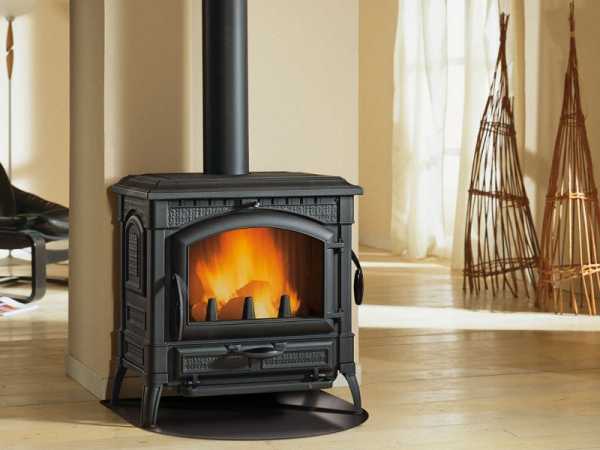

Чугунная печь
Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

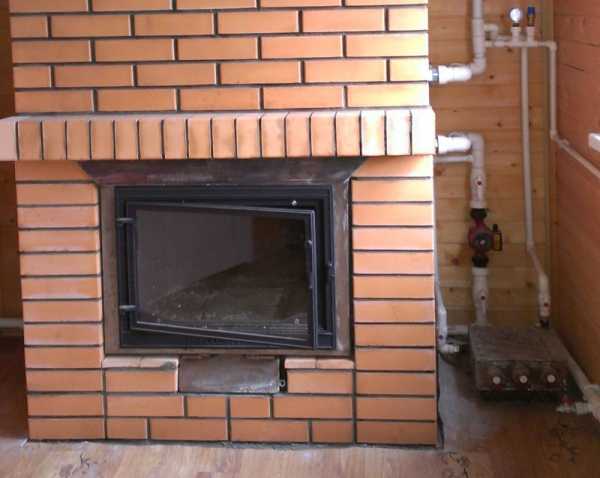

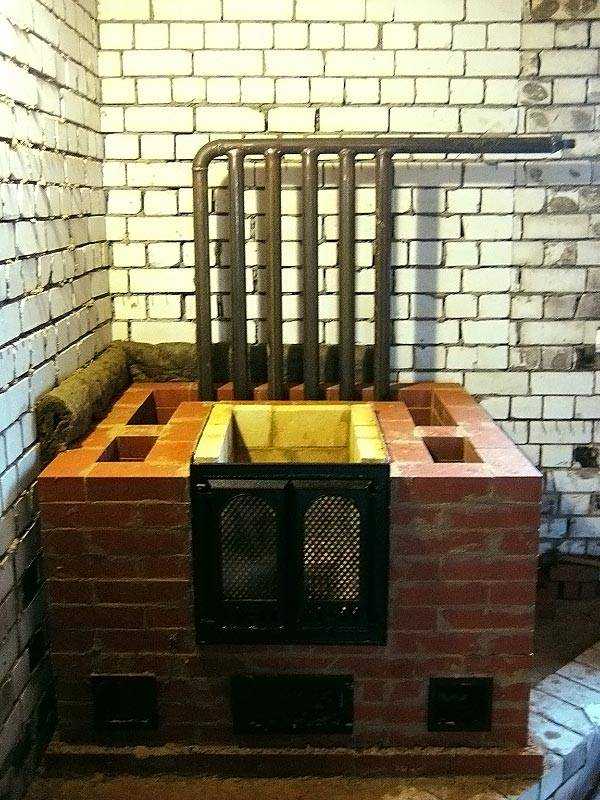

Кладка кирпичной печи с водным контуром

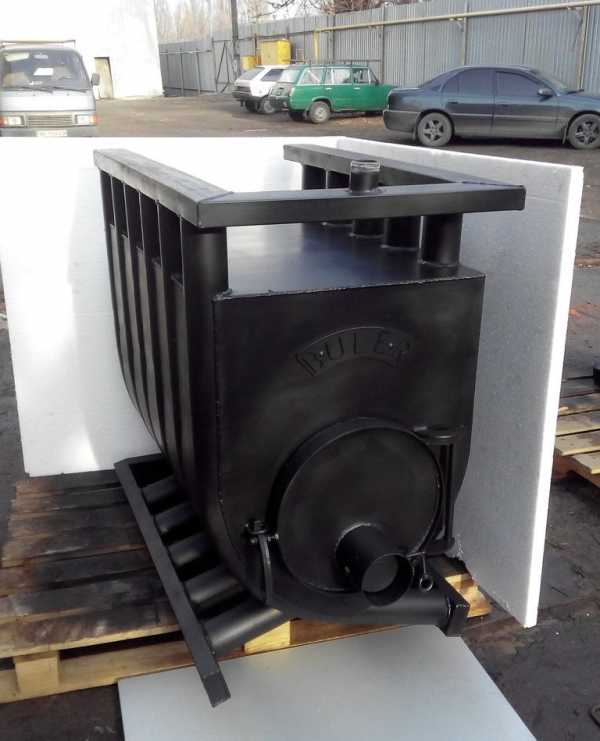

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

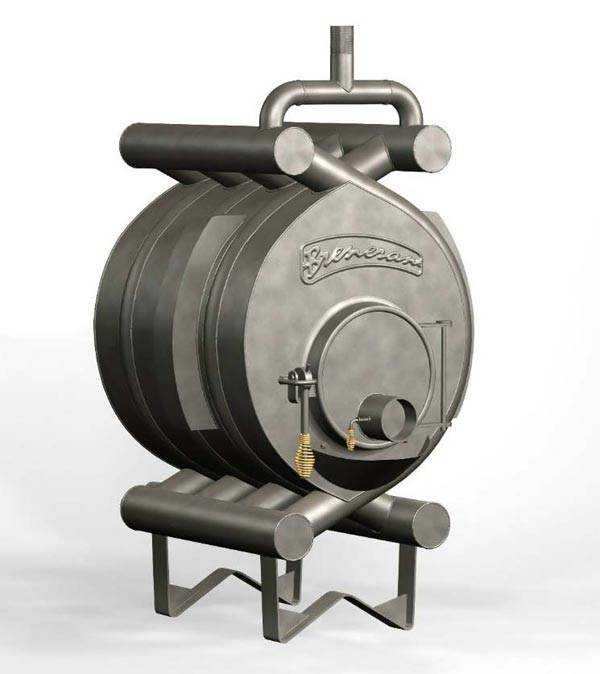

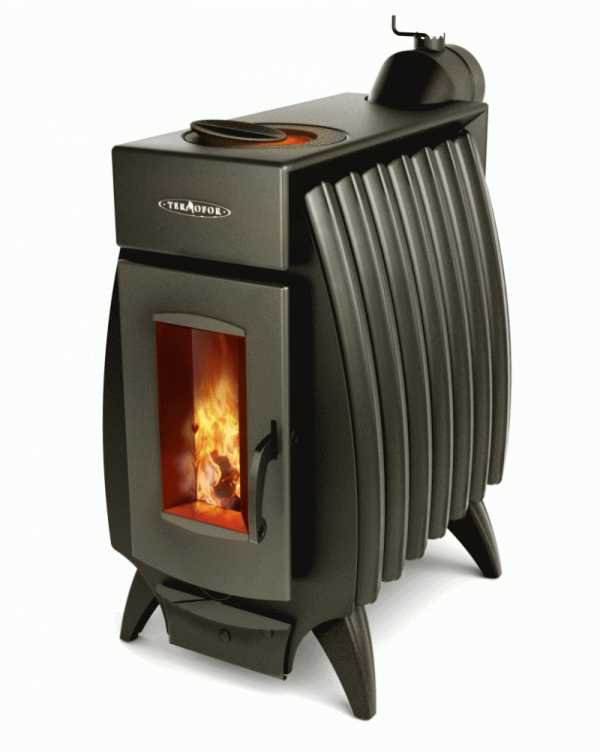

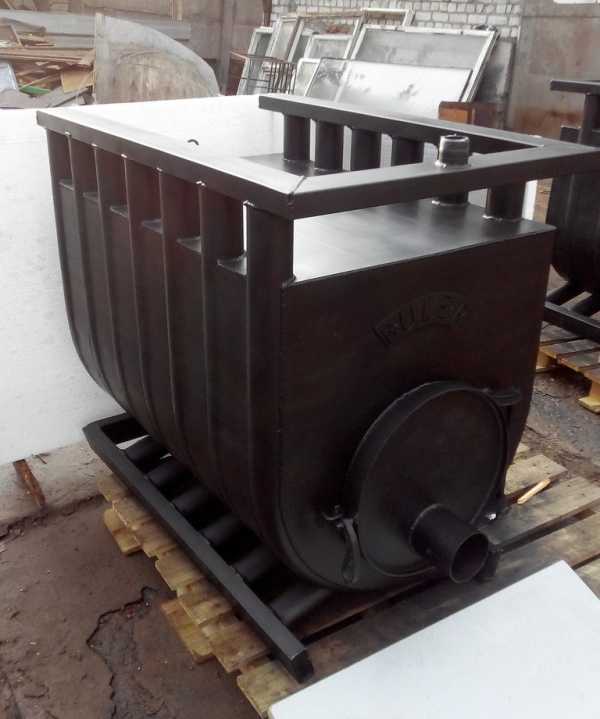

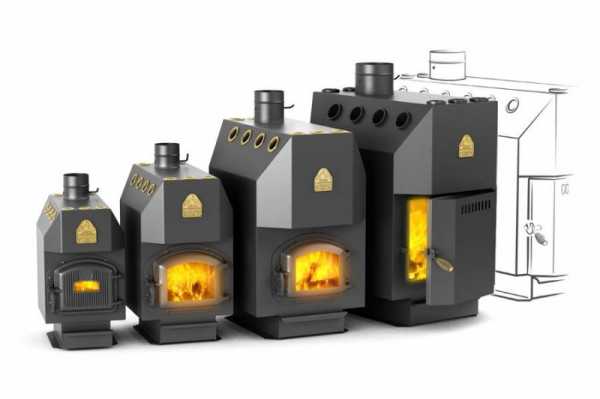

Печь булерьян
Расчет и его влияние на выбор
Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:
- Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных. Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива. Если вы используете дрова, то этот процесс будет очень трудоемким.
- Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности. То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
- Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе. В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.
Калькулятор расчета секций радиатора отопления
| Диаметр, дюймы | Проход, мм | Объем, л |
| ½ | 15 | 0,117 |
| ¾ | 20 | 0,314 |
| 1 | 25 | 0,491 |
| 1 ¼ | 32 | 0,804 |
| 1 ½ | 40 | 1,267 |
| 2 | 50 | 2,467 |
| 2 ½ | 65 | 3,318 |
| 3 | 80 | 5,026 |
| 4 | 100 | 7,854 |
Монтаж и запуск системы
Когда вы сделали расчет и приобрели печь, нужно знать, как ее правильно установить. Для этого нужно исполнить следующие пункты:
- Выравнивание пола, его нужно облицевать негорючим материалом – плитка, прессованное минеральное волокно, железо.
- Далее печка устанавливается и выводится по уровню, в этом помогут регулируемые ножки.
- Если у вашей печи гравитационная система, то циркуляционный насос не потребуется. О выборе циркуляционных насосов для отопления частных домов читайте подробнее в соответствующей рубрике. В принудительной его нужно установить на самый холодный участок на обратной трубе. Расширительный бачок монтируется на пиковой по высоте точке в системе, лучше использовать его закрытого типа.
- Подключение теплообменника по одной из схем.

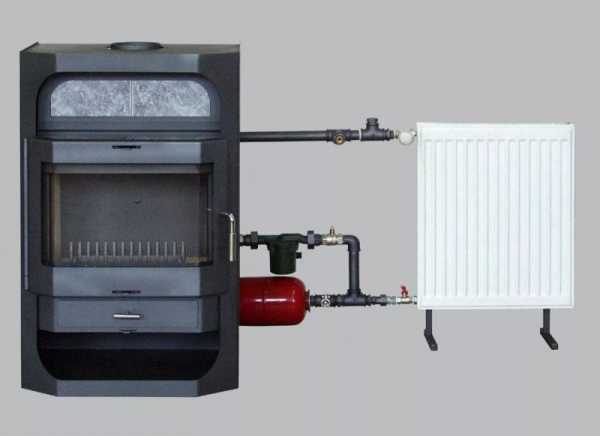

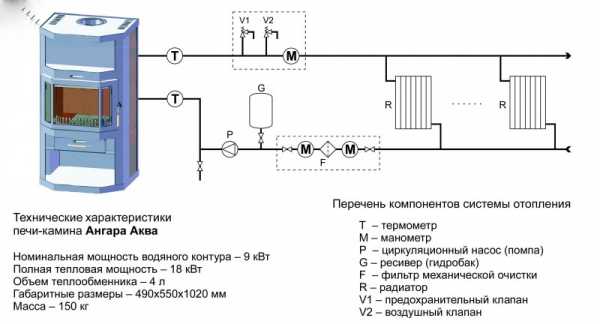

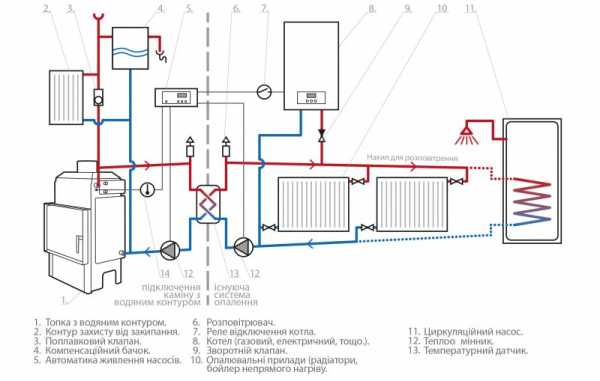

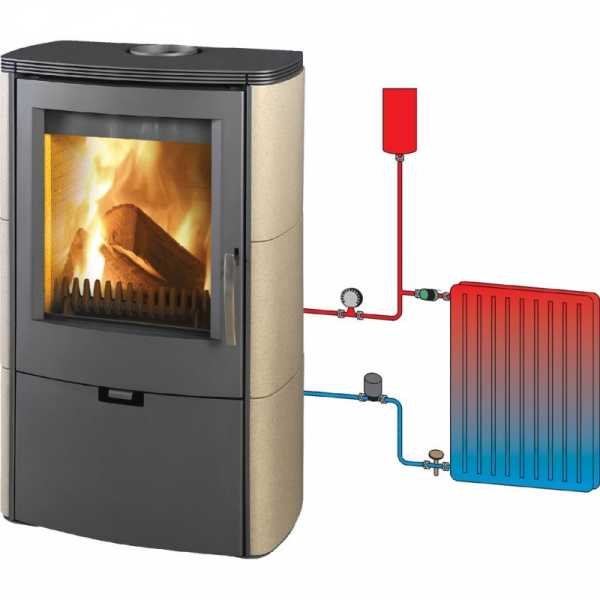

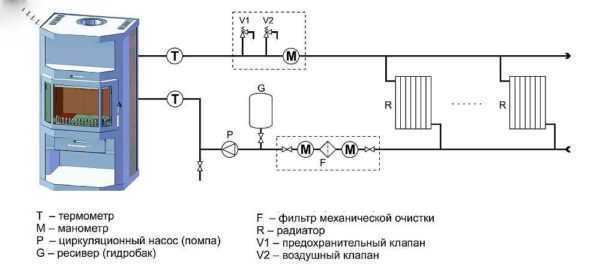

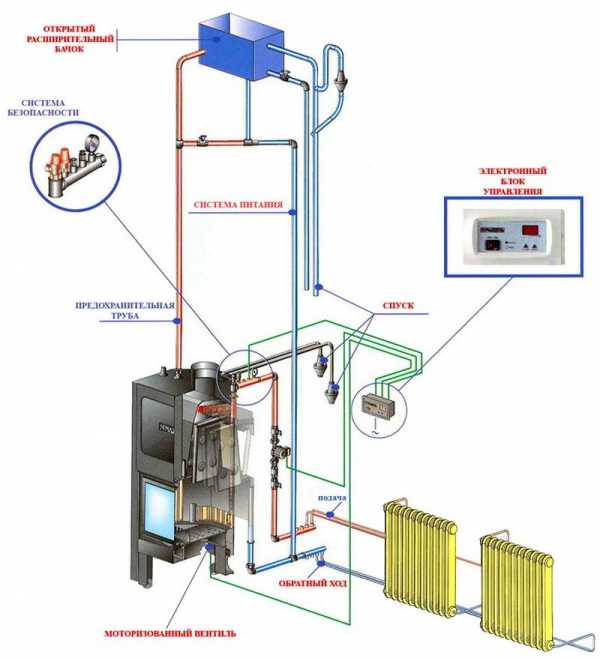

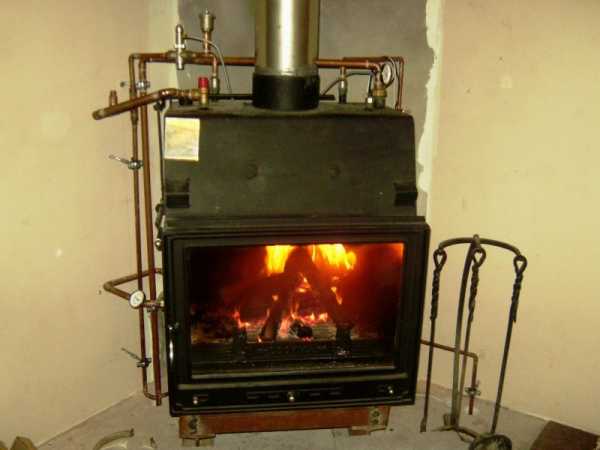

Схема подключения печи с водяным контуром

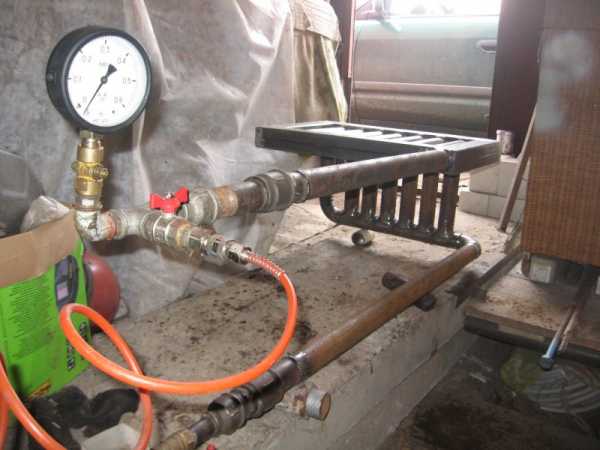

- Далее заполняется система теплоносителем. Теперь есть возможность осмотреть стыки на предмет протекания и испробовать, как работает насос.

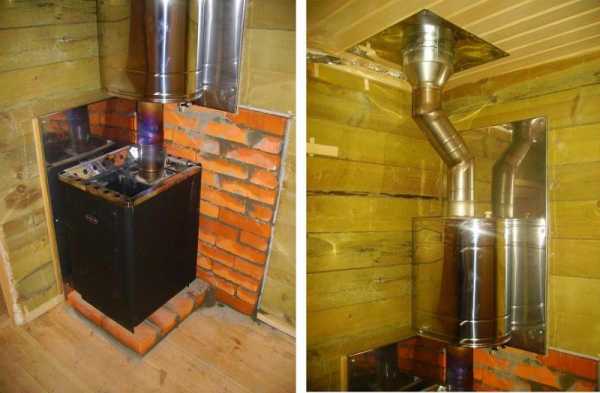

- Следующий этап – это установка и подключение дымохода к специальному печному каналу. Получившиеся зазоры промазываются огнеупорным герметиком.
- Только после этого можно осуществит пробный запуск печи.

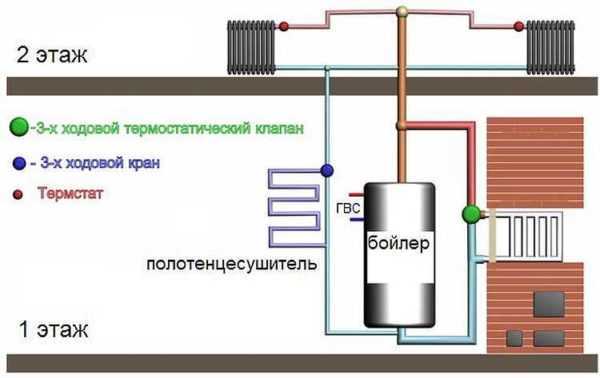

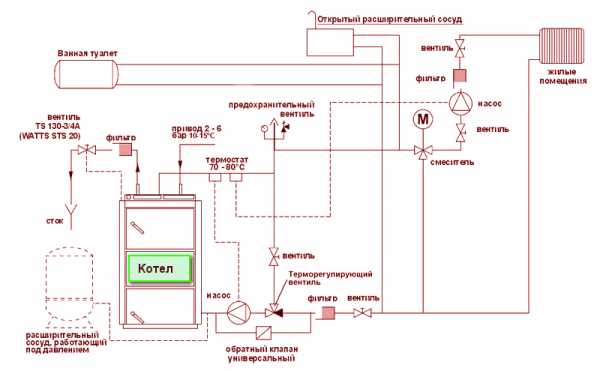

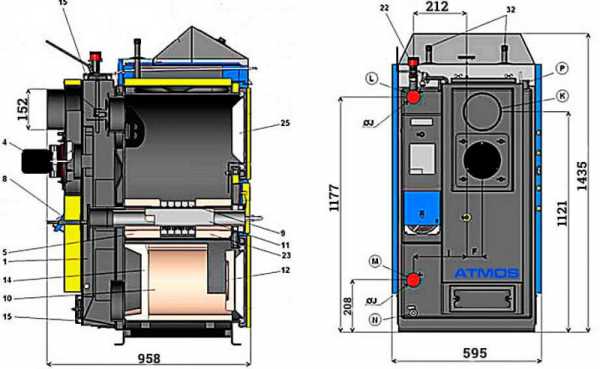

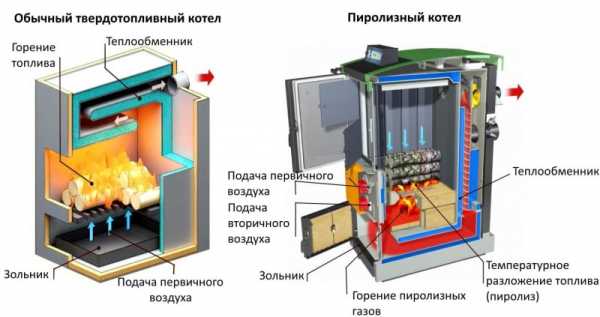

Схема подключения котла
- Последний этап – это проверка нагрева теплоносителя и регулировка циркуляционной скорости. С помощью вентилей на радиаторах необходимо спустить воздух в системе, чтобы избежать избыточного давления.

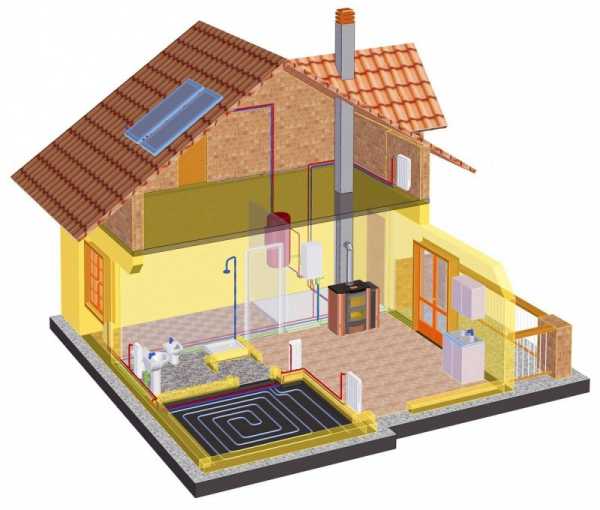

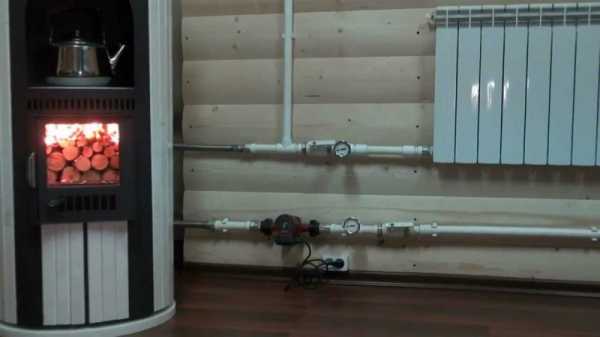

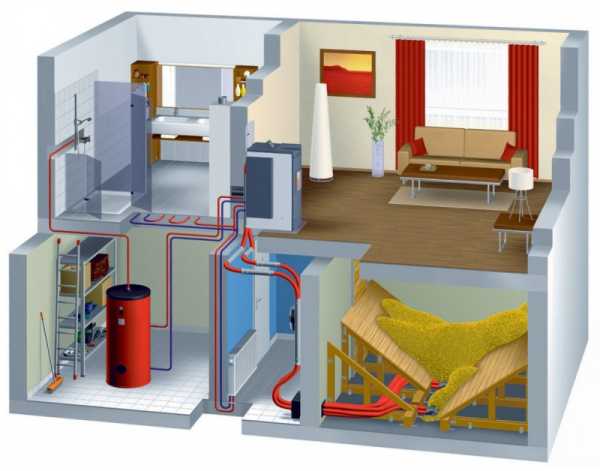

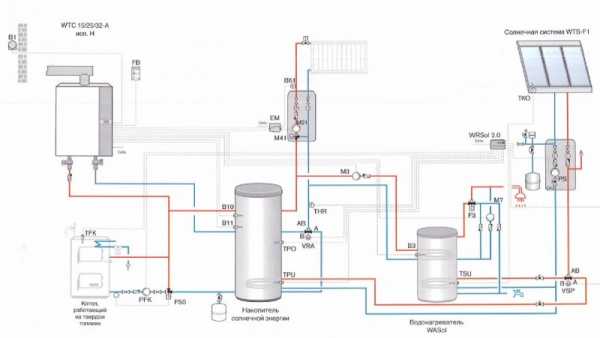

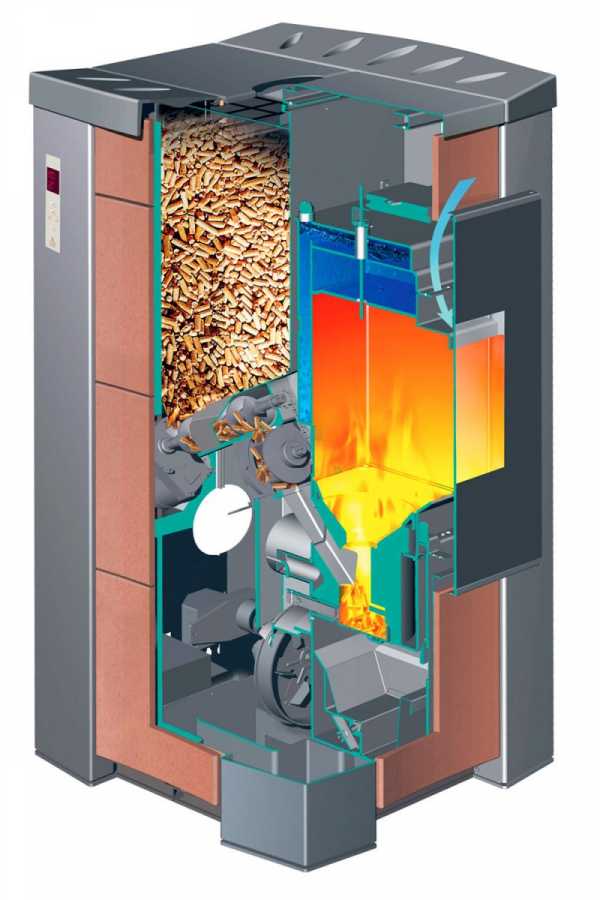

Автономная система работы котла с водным контуром
Вывод
Отопление дома печью с водяным контуром это выгодно и удобно. Они имеют разные типы, с отличающимися возможностями, что в плане отопления, что в плане КПД. Важно правильно установить и запустить — это будет залогом успешной и длительной работы.
Видео-обзор о проектировании печки с водяным контуром для отопления дома
Экономьте время: отборные статьи каждую неделю по почте
homemyhome.ru
Печь с водяным контуром — 110 фото твердотопливных печей и их устройство
Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.
В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.
Что такое «печь»
Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.
Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.
Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.
Преимущества водяных контуров
Для отопления на основе водяного контура характерен ряд преимуществ.
Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.
Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.
В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.
В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.
Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.
Минусы
Наряду с положительными моментами, печи имеют и ряд недостатков.
Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.
Второе – печь занимает довольно большую площадь, оставляя мало свободного места.
Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.
К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.
Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел выдает до 90 процентов тепла.
К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.
Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить. К тому же, водяной контур позволяет преодолеть их часть.

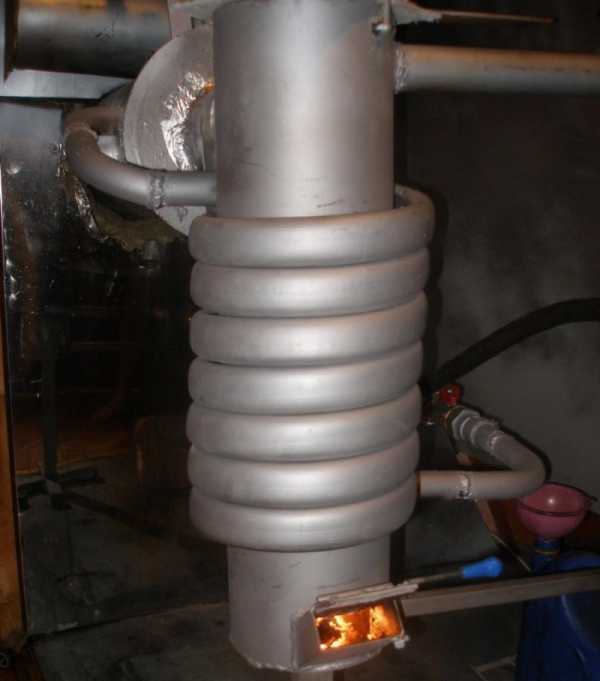

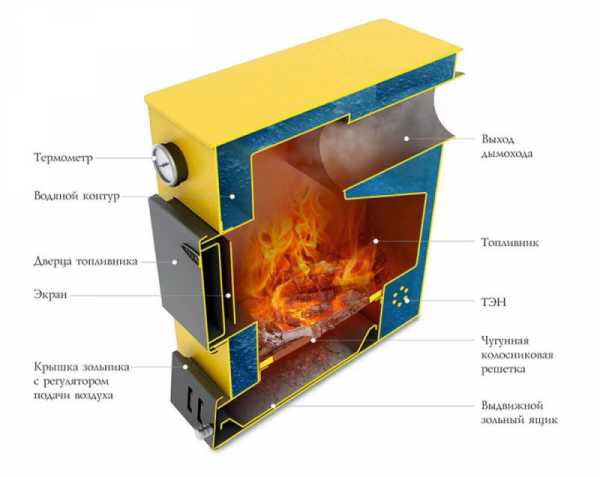

Как действует печь с водяным теплообменником
Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.
Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.
Какие бывают печи
Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.
При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

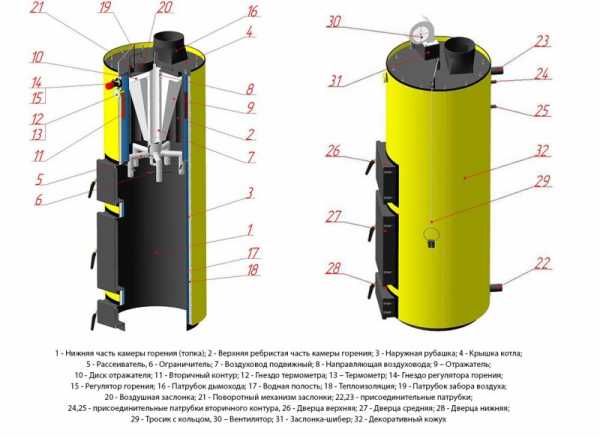

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.
Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.
Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

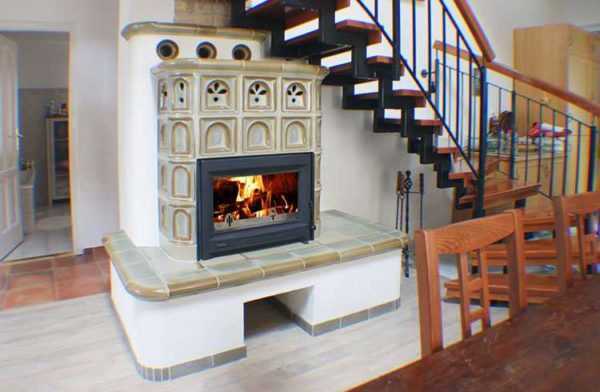

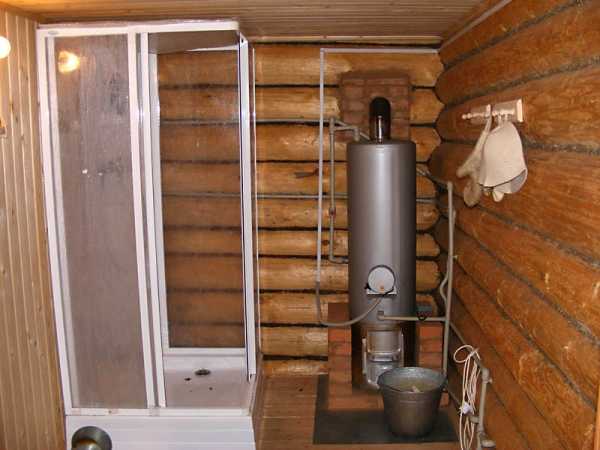

Фото печей с водяным контуром
mojdominfo.ru
Отопление от печки с водяным контуром
Печь с водяным контуром для отопления дома
Во многих частных домах приоритетным остается отопление дровами и печи. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно — не самый удобны это вид обогрева. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.
Печное отопление с водяным контуром — возможность объединить традиции и комфорт
Для начала давайте разберемся в терминологии. Когда говорят «печь», чаще всего имеют в виду отопительный прибор, сложенный из кирпича, который топится дровами. Но часто так называют и металлическую печь на дровах или на угле. Принципы работы у кирпичных и металлических агрегатов одинаковый, меняется способ передачи тепла. У металлических больше конвективная составляющая (большая часть тепла переносится воздухом), у кирпичных преобладает тепловое излучение — от стенок печи и нагретых стен дома. В нашей статье речь в основном о кирпичных печах, но большую часть информации можно применить и к металлическим дровяным (угольным) агрегатам. Печное отопление с водяным контуром может быть сделано на основе печей любого вида.
Обычное печное отопление: достоинства и недостатки
В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:
Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:
Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.
Водяное печное отопление
При организации водяного отопления от печи, в топку встраивается теплообменник (водяной контур), который трубами подключается радиаторам. В системе циркулирует теплоноситель, который разносит тепло от печи по радиаторам. Такое решение повышает комфортность проживания в зимнее время. Все дело в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одном помещении, а все остальные комнаты будут греться от батарей, по которым бежит нагретая вода.
Печное отопление с водяным контуром: пример системы с таплоаккумулятором (бойлером)
Остальные недостатки печного отопления при этом сохраняются, но добавляются плюсы водяного обогрева — можно регулировать температуру в каждом помещении (в определенных рамках), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает с металлическими печами на дровах или угле.
Типы систем
Есть два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕЦ). Отопление с естественной циркуляцией энергонезависимое (электричество для работы не требуется), теплоноситель циркулирует за счет естественных физических процессов. Недостаток такого способа обогрева — необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При растопке печи это не очень хорошо — будет долго греться. Зато после прогорания дольше в доме сохраняется тепло.
Еще один минус — для создания условий для движения теплоносителя, трубу подачи поднимают вверх — под потолок или на уровень радиаторов (в крайнем случае). При отоплении двухэтажного дома, от котла труба идет наверх, разводится по радиаторам, а потом спускается вниз и обходит батареи на нижнем этаже.

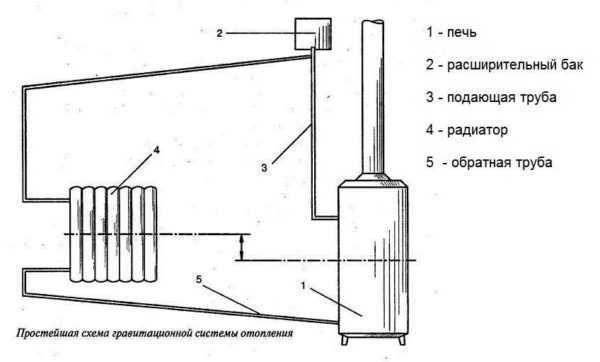

Простейшая схема систем с естественной циркуляцией
Еще один немаловажный недостаток — относительно невысокая эффективность обогрева систем с ЕЦ — теплоноситель медленно движется, разносит мало тепла.
Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), который работает постоянно. Его задача — гонять воду с определенной скоростью. Изменяя эту скорость можно изменять интенсивность обогрева помещений. Это приводит к тому что, при прочих равных условиях, такой обогрев более эффективен. Но для работы системы необходимо электропитание — насос должен работать постоянно. При его остановке система закипает и выходит из строя. Если отключения электроэнергии происходят у вас редко, достаточно иметь блок бесперебойного питания с комплектом аккумуляторных батарей. Если же отключают свет часто и надолго, придется ставить еще и генератор, а общая стоимость такого решения немалая.

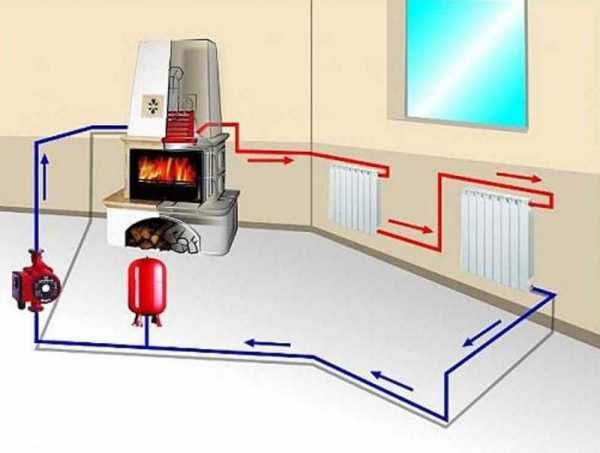

Схема печного отопления с водяным контуром и циркуляционным насосом
Есть еще третий вид системы: смешанный или комбинированный. Все проектируется под естественную циркуляцию, но ставится циркуляционный насос. Пока есть электричество, работает отопление как принудительное (с насосом), когда свет отключили, теплоноситель движется самостоятельно.
Аккумулятор тепла
Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко то холодно. И наличие радиаторов от этого спасает слабо. Хоть перепады не такие критические, все равно они есть. Особенно не хватает тепла ночью, а вставать и топить очень не хочется. Чтобы решить эту проблему, печь ставят мощную, а в систему встраивают аккумулятор тепла. Это большая емкость, заполненная теплоносителем, которая стоит между печью и системой отопления.

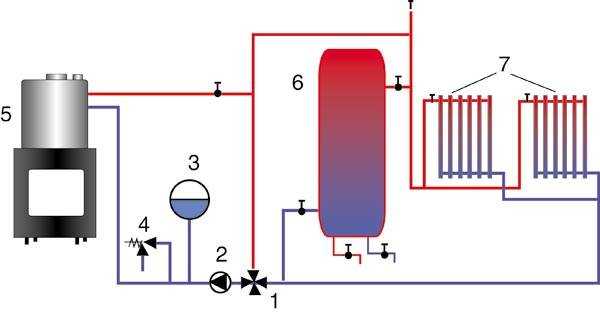

Печное отопление с водяным контуром и аккумулятором тепла
То есть, имеется два отдельных независимых контура. Первый переносит тепло от печи и обычно его делают с естественной циркуляцией. Второй гонит теплоноситель в радиаторы, причем обычно присутствует циркуляционный насос.
Такой способ организации водяного печного отопления хорош тем, что пока печь топится, активно греется вода в емкости. При правильном расчете она нагревается до 60-80°C, чего хватает на поддержание нормальной температуры радиаторов примерно на 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.
Установка в системе теплоаккумулятора (иногда называют еще буфером или буферной емкостью) еще и снижает риск закипания системы. Второй контур точно никогда кипеть не будет, а вот чтобы первый не закипел, необходимо правильно рассчитать его — чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.
Регистр для п
www.teplo-ltd.ru
кирпичная дровяная печь с водяным контуром для дома и дачи
В сельской местности всегда возникали трудности с отоплением. Это касается не столько вида топлива, как его использования. Конечно, есть варианты отопления дома дровами, углем, даже разработаны отопительные котлы под определенный вид топлива. Но как сделать недорогое и эффективное печное отопление с водяным контуром, используя уже имеющуюся конструкцию дымохода, не повредив при этом саму печь? Возможны ли другие варианты эконом печи?
Типы печного отопления
В нашем случае это использование существующей печки. Самым простым и доступным вариантом отопления является установка специального водогрейного бака, при котором отдельная дровяная печь не нужна. Сделать печь с водяным отоплением вполне по силам любому хозяину, затраты минимальные, особых подготовительных работ не требуется.
Печь из кирпича обязательно устанавливать в помещениях с хорошим доступом воздуха, хорошо вентилируемых.
Водогрейный бак
Водогрейный бак готовится заранее. Главное требование к его изготовлению – это качество листовой стали, которая должна не только хорошо выдерживать термические воздействия, агрессивность теплоносителя, но и хорошо проводить тепло, передавать его от печки воде.
Толщина стенок бака эконом печи должна быть 3-4 мм, это обеспечивает более быстрый прогрев дома. Стандартных размеров бака не существует, их подбирают индивидуально от ширины печной чугунной плиты, или самой плиты, это и будет длиной бака.
Ширина может составлять 20-30 см, главное, чтобы к печке оставался удобный доступ, высота — не менее 400 мм. В нижнем и верхнем углу, напротив друг друга, что обеспечит циркуляцию теплоносителя, для дальнейших монтажных работ, обвязки трубами вваривают два патрубка, можно две резьбы.
Готовый бак можно покрасить серебрянкой, это продлит срок службы, сделает привлекательнее его вид.
Оптимальных мест установки бака в помещениях внутри дома только два. Это край чугунной печной плиты, ближе к дымоходу или установка в месте перехода продуктов горения из печи в дымоход.
Далее монтируется дровяное отопление, обвязываются регистры.
Получается печь с котлом водяного отопления. Но много регистров при таком отоплении использовать не получится, по причине низкой эффективности системы, обычно устанавливают в дальней комнате, где приток теплого воздуха затруднен. Достоинством считается легкость установки, печь с водяным отоплением не требует переделки существующей системы, обслуживать такую схему обогрева удобно, потому что все на виду.
Водогрейный котел
Для лучших показателей, применяют специально разработанные отопительно-варочные дровяные печи. У таких печей обогрев происходит снизу, а вверху в топливник плиты установлен водогрейный котел водяного отопления.
Печи с водяным отоплением имеют целый ряд достоинств перед другими способами обогрева дома. Даже при сильном морозе для прогрева помещений плиту достаточно протопить два раза.
Принцип работы
Прогрев помещений дома отопительно-варочными печами происходит в перерыве между топками, радиаторы в это время остывают и отдают тепло несколько часов. КПД при этом заметно повышается, достигая 80-85 %. Улучшения достигнуты за счет лучшего съема тепла, изменения конструкции котла, это позволило значительно развить площадь его рабочей поверхности, хотя сами габаритные размеры остались без изменения.
Отходящие дымовые газы имеют большую температуру. Проходя через котел, они со всех сторон усиленно окутывают его поверхности, не мешая прогреваться внутренним стенкам нижней отопительной камеры. Стенки накапливают тепло, а когда между топками образуется перерыв, около шести/восьми часов, начинают поддерживать температуру водяного котла.
Данный тип отопления оптимально подходит для обогрева дома небольших размеров, комфортная температура достигается двухразовой топкой.
Тогда дровяное отопление значительно экономит топливо, чем при обычном использовании печки длительного горения, иногда в два раза. Оно даже эффективнее отопления заводскими водяными котлами непрерывного действия.

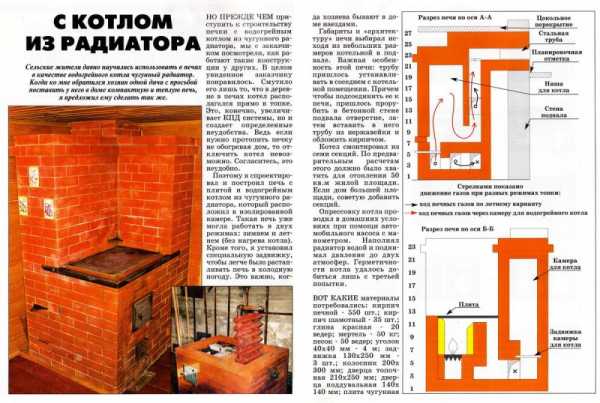

Кирпичная печь с контуром водяного отопления
Кирпичные печи такого типа не предполагают особо сложной кладки. Печь с котлом водяного отопления имеет достаточно простую конструкцию: чугунная жарочная плита, варочная камера, вытяжной канал, водогрейная коробка, духовой шкаф.
Такая печь выкладывается из огнеупорного кирпича с применением таких же огнеупорных растворов. Дверки: топочная, поддувальная, прочистные, варочной камеры. Чугунная плита с конфоркой, водогрейная коробка, духовой шкаф, сушильная решетка, колосниковая. Дровяные печи с котлом водяного отопления на кирпичной кладке имеют схожую конструкцию.
Кладка печи
Как сделать кладку печи самостоятельно? Обустройство печки для обогрева дома начинается со сплошной кладки начального ряда, кроме одного стесанного кирпича, для создания уклона в сторону зольника. Кладку второго ряда обязательно перевязывают, с установкой поддувальной дверцы. На третьем ряду устанавливают первую поддувальную дверку. Четвертый ряд сложнее, кроме установки второй прочистной дверки на правой печной стенке, и из половинки кирпича готовят опору под духовой шкаф, где устанавливаются две колосниковые решетки.
Пятый
На пятом ряду оставляются прочистные отверстия, а если есть прочистные дверцы, то их закрепляют к кладке, с одновременной установкой котла водяного отопления, наивысшая точка которого – место выхода трубы, «подачи» горячей воды. Это позволит избежать завоздушивания системы, а сам котел и дровяное отопление будут работать хорошо.
Шестой – десятый
Шестой ряд похож на предыдущую кладку, перевязка швов обязательна. При кладке этого ряда к кладке крепят топочную дверку. Седьмым рядом перекрываем прочистные дверцы. Восьмой ряд, согласно порядовке, с чередованием швов кладки. Этим рядом перекрываются два дымохода за котлом. Два следующих ряда кладутся одинаково, с шовной перевязкой.
Одиннадцатый – двадцатый
Как видно из кладки, водяной котел не прикасается к кирпичной кладке сзади, спереди, оставленный зазор компенсирует расширение водяного котла при нагревании. На одиннадцатом, двенадцатом ряду продолжают предыдущую кладку, швы обязательно перевязывают.
Тринадцатый начинают выкладывать из огнеупорного кирпича, это начало перекрытия отопительной камеры. Четырнадцатый его продолжает. Перекрытие отопительной камеры завершает пятнадцатый ряд. Шестнадцатый ряд дополнительно перекрывает отопительную камеру.
На семнадцатом ряду определяются горизонтальные каналы верхней отопительной камеры, их размеры. Также на этом ряду устанавливаются прочистные дверцы, всего четыре. Горизонтальный канал перекрывается восемнадцатым рядом, следующий ряд – прочистные дверцы, при кладке продолжают соблюдать перевязку швов.
Девятнадцатый закрывает прочистные дверцы. На двадцатом ряду определяются размеры дымоходов.
Финальные ряды
Дальнейшие ряды кладут по порядовкам, перевязывая швы. Далее вплоть до тридцать третьего ряда — кладка по порядовкам, по правилам перевязки швов. На тридцать седьмом, тридцать восьмом ряду на кирпичные печи устанавливают дымовую задвижку.
На 37-38 ряду устанавливают дымовую задвижку.
С тридцать девятого ряда начинается дымовая труба.
Наилучшие показатели водяного отопления достигаются при использовании двухтрубной отопительной системы, кроме этого, в верхней точке обязательно устанавливают расширительный бак, который при перепадах температуры теплоносителя компенсирует увеличение его объема. Высота стояка на подаче максимальная, это улучшает циркуляцию внутри системы.
