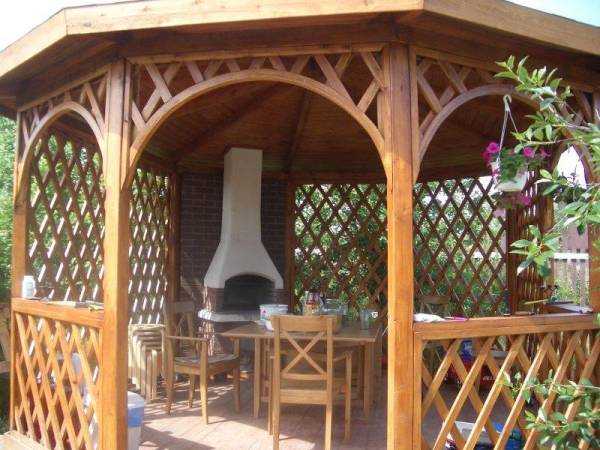

Печка в беседку – готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Беседки с грилем и печью, как и более легкие конструкции, часто предполагают, что дровник, зона барбекю и другие элементы будут выполнены из кирпича, значит, окажутся тяжелыми.

Если речь идет об открытом варианте, то для целостности и устойчивости печи понадобится отдельный фундамент внутри постройки

Совет. В случае с кирпичными конструкциями лучше всего подойдет основание из плит. Для его закладки понадобится яма глубиной 35 см, периметр которой на 10 см должен выходить за границы контура печи.

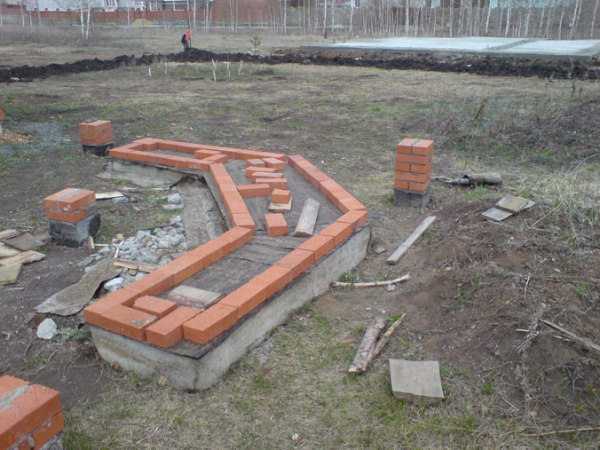

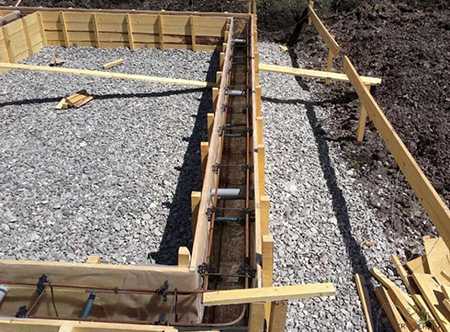

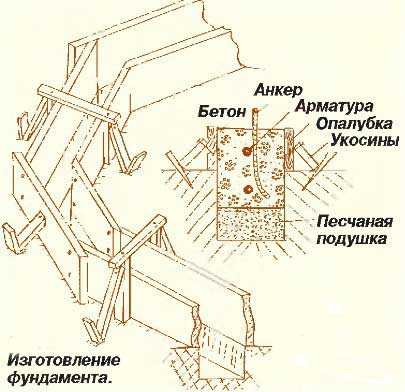

По краям ямы фиксируются деревянные опалубки, после чего засыпается слой песка (от 5 см). После заливается трехсантиметровая прослойка раствора. Когда бетон застынет, сверху нужно будет закрепить арматурную сетку, которая также заливается раствором.

Стены

Делая закрытую или полуоткрытую беседку с печкой своими руками, нужно позаботиться о хорошем каркасе и надежных стенах.

Примечание. В большинстве случаев для возведения беседки используется кладка в 1 кирпич.

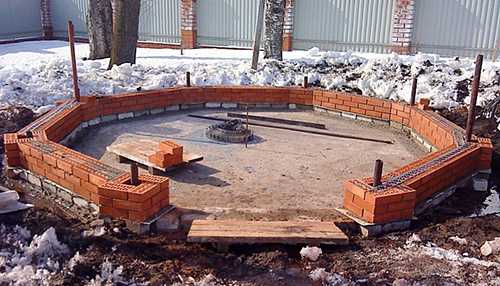

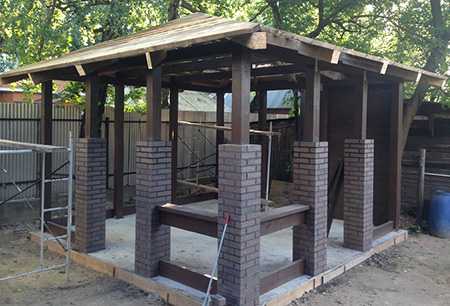

Для большей прочности и практичности стены возводятся толщиной в 2 кирпича

Сначала кладут нижний ряд кирпичей толщиной в 1 единицу. При этом длинная сторона кирпича должна располагаться поперек кладки. Следующий ряд нужно класть перпендикулярно первому. Раствор наносится в том числе и на боковую поверхность. При возведении стен в обязательном порядке нужно использовать уровень и отвес. Без этих инструментов, даже если есть самые подробные чертежи беседки с печкой, можно допустить серьезные ошибки.

Примечание. Если возводится открытая постройка, то можно обойтись тонкими перегородками в полкирпича либо же использовать кирпичи для формирования решетки, где они укладываются через зазоры, а не вплотную.

Трубы-опоры, которые были установлены при заливке фундамента, также обкладываются кирпичами с 4 сторон, по одному на сторону. Пустое пространство, которое образовалось внутри между трубой и кладкой, заливается цементным раствором, причем делается это небольшими порциями. К верхней части труб привариваются металлические прутья, именно на них и крепятся стропила.

Трубы, выполняющие роль опорных стержней, также обкладываются кирпичами. Это и надежно, и выглядит отлично.

Разбираясь в том, как сделать беседку с печью, важно помнить, что первым рядам кладки уделяется особенное внимание, поскольку они повлияют на внешний вид всей конструкции.

В качестве напольного покрытия внутри постройки можно использовать тротуарную плитку.

Полезно. Вода вокруг беседки не будет скапливаться, если по ее периметру сделать отмостку.

Крыша

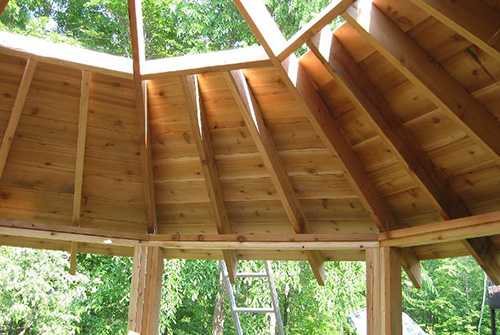

Верхнюю часть беседки можно сделать любой формы, но один из самых популярных вариантов — это шатровая кровля.

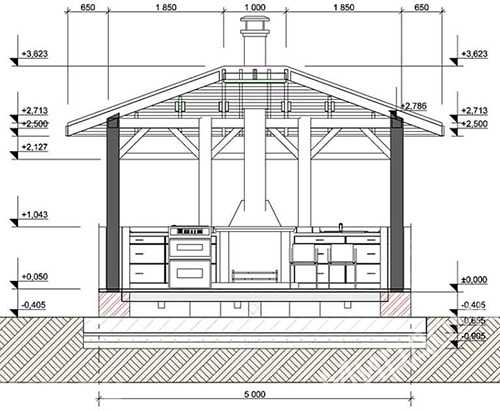

Чтобы избежать ошибок, нужно составить чертеж беседки

Ее сооружение делится не несколько этапов:

1. Сначала устанавливается временная стойка, которая нужна для поддержки многоугольной шайбы (находится в самом верху). Именно к этой шайбе и нужно крепить стропила, противоположные части которых фиксируются на опорных столбах.
2. Далее конструкция укрепляется при помощи поперечин. Они устанавливаются на каждой трети длины стропил. Также к ним прибиваются стропильные бруски.

Помните. Чтобы не запутаться во всем обилии действий, нужно использовать чертеж беседки с печью.

Для укрепления крыши обязательно используются поперечины. Размещать поперечины нужно в средней части каждого из скатов, формирующих крышу, которая в итоге будет иметь форму зонтика.

3. Для каждого из скатов подготавливается отдельная обрешетка. Речь идет о досках, которые плотно подгоняются друг к другу.
4. Когда все действия выполнены, можно фиксировать кровельные материалы: профнастил, металлочерепицу и др.

Примечание. В среднем размеры беседки с печью составляют 3×4 м. Но при желании можно выбрать и другие габариты.

Печь

Эта часть проекта требует не меньше внимания, чем сама беседка. Нужно не только учесть размеры зоны барбекю, но и обратить внимание на действующие нормативы пожарной безопасности.

Например, если в чертежах беседки с печью присутствует деревянный парапет, то расстояние между ним и мангалом должно составлять минимум 25 см. Более того, непосредственно перед самой топкой в зоне барбекю необходимо наличие 3 м свободного пространства. По бокам достаточно будет 1 м.

Высоту печи следует рассчитывать с учетом всех ее функций

Если говорить об удобстве, то оптимальная высота для дровника — 70-80 см. При использовании топки в качестве коптильни или мангала ее уровень нужно поднять до 90 см.

Беседку с печью можно сделать своими руками. Для этого нужно подобрать актуальные размеры конструкции и выбрать подходящий тип печи. И, конечно, важно позаботиться о хорошем фундаменте.

rubesedka.ru

Печь для беседки своими руками схемы чертежи — Вода в доме

Как известно, возведение печей и каминов требует от человека некоторых навыков. Однако такие строения могут сильно отличаться друг от друга, и существуют те, которые могут быть возведены самостоятельно. Например, печь для беседки своими руками сделать легче, чем печь для отопления дома.

Во много это связано с предназначением, а как следствие, с конструктивными особенностями.

Последовательность работ

Работа по возведению печи, как и любая другая, требует последовательного выполнения некоторых действий.

Эти действия формально можно описать следующими этапами:

• Возведение фундамента;
• Возведение самой печи;
• Отделка печи и пространства вокруг нее.

Возведение фундамента

Всего известно три типа фундаментов:

• Свайный;
• Ленточный;
• Плитный.

Для печи лучше всего подойдет основание в виде бетонной плиты, то есть фундамент плитного типа.

Совет!
Если планируется возвести печной комплекс для беседки своими руками, то типы фундаментов можно комбинировать, чтобы сэкономить.

Действительно, плитный фундамент нужен только для самой печи, для каких-то отдельных ее частей, например, места для дров, подойдет и обычный ленточный, который гораздо дешевле.

Возводят основание так:

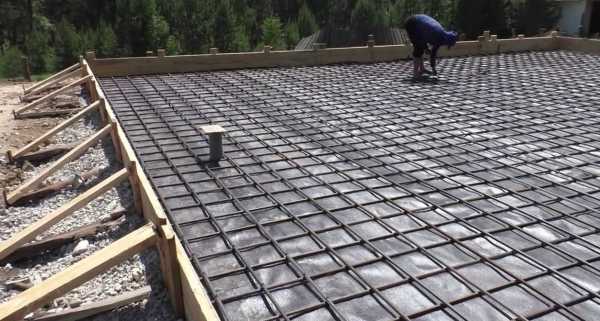

• Итак, под фундамент роется котлован нужного размера. Лучше всего основание строить исходя из размеров кирпича, то есть пропорционально ему. Глубина котлована должна быть не меньше полуметра, а лучше еще больше, так как кирпич даже в таком сравнительно небольшом количестве имеет не малый вес;
• Дальше по всему периметру котлована ставится опалубка, отдельные элементы которой скрепляются между собой. Надо сказать, что если конструкция печи для беседок своими руками подразумевает наличия сразу двух типов фундамента, то возводить их лучше одновременно для обеспечения целостности всей конструкции;
• После установки опалубки, которую можно сделать из досок или готового пластикового или металлического комплекта, на дно котлована настилается слой рубероида или пергамента;
• На гидроизолятор насыпается слой щебня. Толщина слоя от 10 до 25 см, в зависимости от высоты печи и глубины котлована;
• На щебень насыпается слой песка. Его толщина такая же, как и толщина щебневой подушки;
• Слой песка разравнивается и проливается большим количеством воды для уплотнения;
• Поверх такого двойного основания заливается бетонный раствор с добавлением глины, которая придаст ему большую эластичность;
• После застывания бетона, можно начинать кладку кирпича.

Устройство самой печи

Итак, спустя минимум три дня после заливки фундамента печи беседки можно приступать к кладке кирпича.

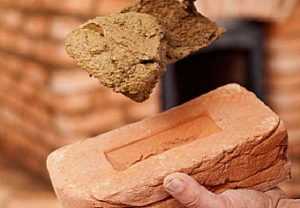

Для печей используется красный глиняный кирпич, который кладется на специальный раствор. Его можно приобрести в строительных магазинах в виде сухой смеси.

Можно приготовить состав самому по следующей пропорции:

• 2 части песка;
• 1 часть глины;
• вода;

Можно использовать и цемент, но тогда требуется добавлять специальные пластификаторы, цена на которые не малая.

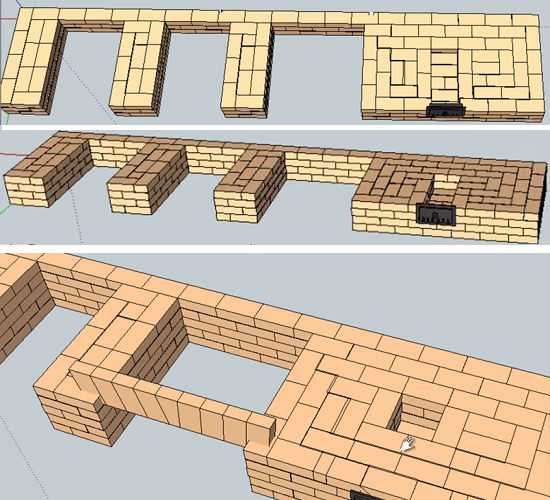

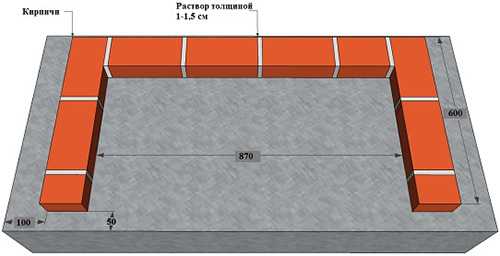

Итак, начинается все с укладки первого ряда. Он делается сплошным, то есть все основание печи беседки покрывается кирпичом. При этом кирпич кладется плашмя.

Дальше укладываются все стенки, которые имеет печка для беседки своими руками. При этом кирпич кладется на ребро.

Совет!
Каждый нечетный ряд должен начинаться с половины кирпича, если предыдущий ряд начинали укладывать с целого кирпича.

Такое расположение позволит обеспечить перевязку, которая необходима.

Второй ряд подразумевает установку дверцы, через которую будет доставаться зола. Дверца «вживляется» в кладку. Дальше укладывается третий ряд. Кирпичи также кладутся на ребро.

После этого сверху на третий ряд кладутся колосники. На них будет происходить процесс горения.

Статьи по теме:

• Камин в беседке

Следующим пятым рядом устанавливаем дверцу для топочного отделения. Ее можно установить, предварительно выложив еще один ряд кирпича.

После этого перекрываем дверь топочного отделения еще одним или двумя рядами кирпича.

Поверх них укладываются пруты арматуры или сетка, на которой будет происходить процесс готовки продуктов.

На высоте в 11-13 кирпичей можно устанавливать столешницу. Кроме того, можно ставить крышку на отделение для дров. Естественно, что эти процедуры надо выполнять, если возводится печной комплекс. В том случае, когда выкладывается простая печь, то об этом беспокоиться не надо.

Итак, следующим шагом на кирпичи укладываются стальные уголки, которые смещаются ближе к центру. С помощью них нужно формировать дымоход.

Надо сказать, что дымоход можно формировать и постепенно, то есть, кладя кирпичи не ровно друг на друга, а наполовину. При этом первый ряд укладывается плашмя, то есть на кирпич, который уложен на ребро (6,5 см), укладывается кирпич плашмя (12,5 см).

Такое расположение элементов позволяет постепенно сужать пространство внутри уложенных стен.

Совет!
Чтобы печь имела хорошую тягу, дымоход должен быть достаточно высоким.

Это значит, что чем больше высота трубы, тем лучше у такой печи тяга.

Внутренне отверстие дымохода должно иметь размеры примерно 20*20 см при размерах топочного отделения в 70*70.

Этого вполне хватит для нормального отвода дыма.

Чтобы сделать уровень тяги регулируемым, на высоте коло 40-50 см, то есть через 4-5 рядов кирпича дымохода, ставят заслонку.

Для этого шов между двумя рядами делают около 2-3 см. Спереди часть шва не кладут. В образованное отверстие позже вставляют специальную металлическую заслонку.

Работает она по следующему принципу: чем больше она извлечена, тем выше уровень тяги.

Дальше инструкция подразумевает выведение дымохода самым обычным образом.

Надо только сказать, что через элементы потолка и крыши его следует выводить через специальные огнеупорные материалы, например листы жести.

В целом это же можно говорить и об остальных частях печи – они не должны касаться или даже быть близко расположенными к горючим материалам.

Отделка печи и пространства вокруг нее

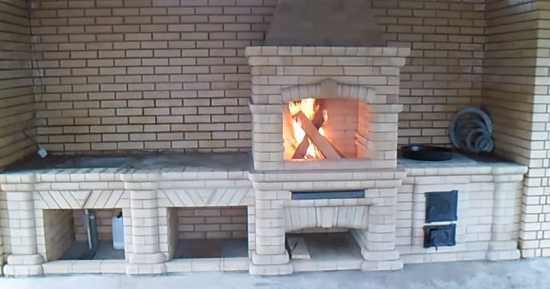

Печка в беседке своими руками может быть отделана любым способом, в том числе и с помощью керамической плитки.

Следует отметить, что все отделочные материалы должны быть жаростойкими, в том числе и смеси для скрепления. Чтобы избежать возгорания пола беседки, выполненного из горючих материалов, на метр от печи следует постелить лист жести. Такую же операцию следует проделать и со стенками беседки.

Вывод

Как видно, сделать самую обычную печь без сложных дымоходных каналов достаточно просто. Однако в процессе работы важно постоянно контролировать ровность всей кладки, что можно делать при помощи уровня или отвеса.

Подробнее об этом вопросе расскажет видео в этой статье.

svoyabesedka.ru

Виды печек для беседок

Чтобы оборудовать свой загородный участок комфортным и современным местом для отдыха, достаточно соорудить домик с печкой, на которой можно будет готовить пищу.

Беседки с печкой могут быть самыми разными. Различают открытые садовые постройки с барбекю или мангалом. Также существуют беседки закрытые с печкой, сооруженные из кирпича, дерева, или камня.

Типы печей

Какую печь выбрать для беседки? Самые распространенные варианты:

• барбекю-печь с мангалом — разновидность мангала с железной решеткой, и поддоном для угля, оснащенная дровницей и дымоотводом;

• барбекю с камином, мангалом или казаном. Его особенность – наличие широкой топочной части – портала. Используется такая печь и для приготовления пищи и для отопления помещения;

• русская печь в беседке с духовкой, мангалом или коптильней, которая позволяет не только приготовить разнообразную пищу, но и согреться зимними вечерами.

• печной комплекс — барбекю с мангалом, казаном и вертелом. Это своеобразная мини-кухня с несколькими местами для приготовления пищи, хранения и мытья посуды;

Совет:  при выборе печи для беседки, обращайте внимание не только на внешний вид изделия, но и на его функциональность и долговечность.

По типу конструкции печи-барбекю для беседки могут быть тоже разными. Переносные конструкции удобны для отдыха небольшой компанией и могут использоваться где-угодно .

На заметку:  переносные мангалы компактны, но они не могут заменить полноценную печь.

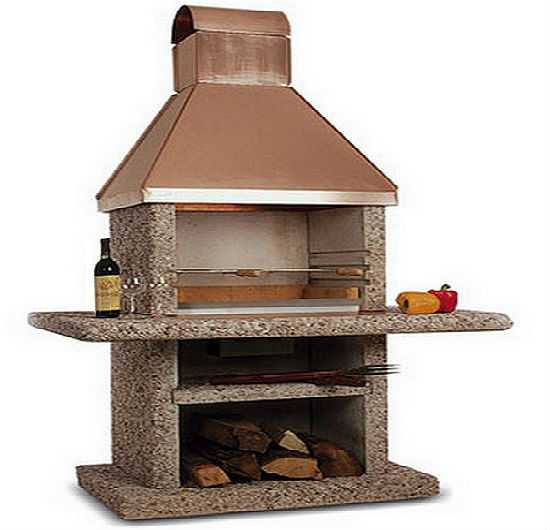

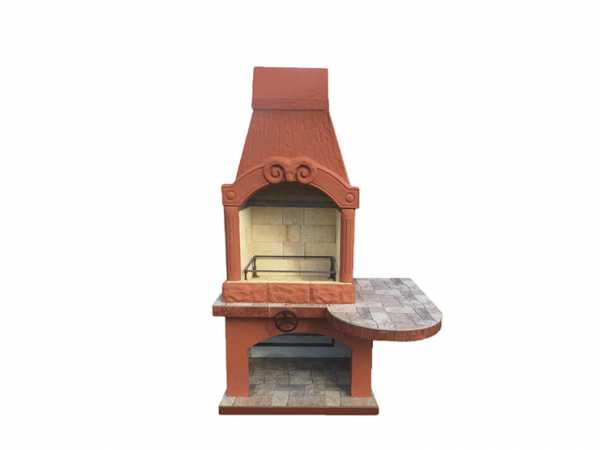

Существуют сборные печи барбекю стационарного типа. Изготавливаются они из бетона с добавлением каменной крошки. Конструкция имеет устойчивое основание, столешницу, место для хранения поленьев. Очаг разжигается на металлической плите, а дым от огня выходит через вытяжку.

Внимание:  устанавливать такие барбекю можно в домиках из дерева, кирпича, но только не брезентовых тентах, конструкции из поликарбоната.

Любителям отдыха за городом придутся по душе финские беседки с барбекю. В центре застекленного деревянного садового домика располагается чугунная или стальная печь округлой формы – каждый может подойти к огню и пожарить себе мясо. Весь дым вытягивает специальная вытяжка, которая выходит наружу.

Это интересно:  данная печь очень удобна в использовании и весит на порядок ниже своего бетонного аналога – около 100-150 кг.

По эффективности и колориту нет ничего лучше стационарной печи для беседки из кирпича. При наличии опыта ее можно соорудить самостоятельно, или поручить возведение конструкции профессиональному печнику.

Печь, как правило,  размещают по центру помещения, или у задней стены, чтобы огонь был защищен от ветра. Так изделие будет презентабельно выглядеть, и им будет удобно пользоваться.

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

Внимание:  от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

Совет:  первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

Внимание:  для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

Обратите внимание:  решетка должна быть съемной, чтобы ее периодически можно было чистить.

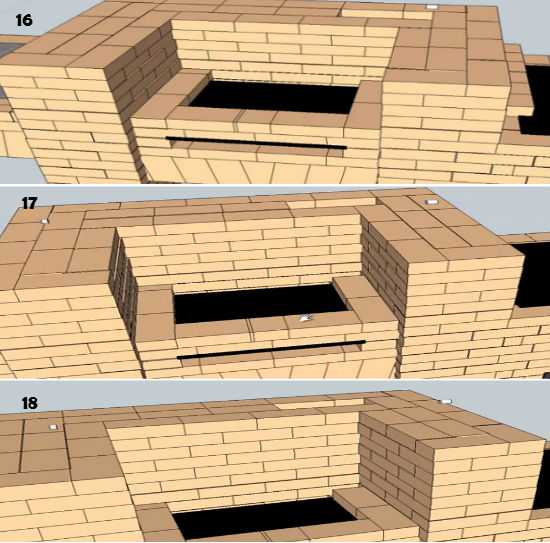

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод  — кирпичная арка.

Совет:  чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.

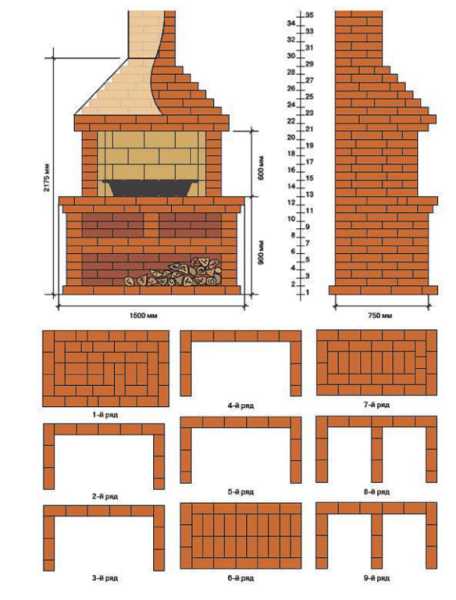

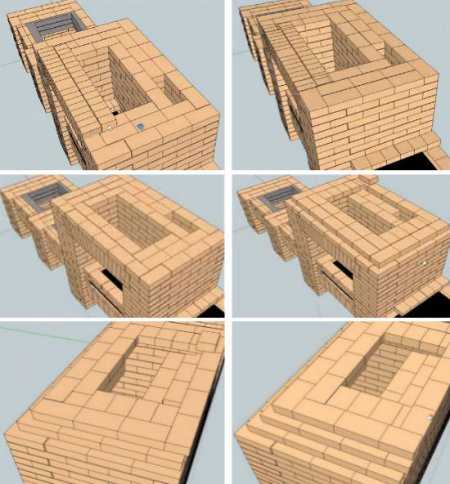

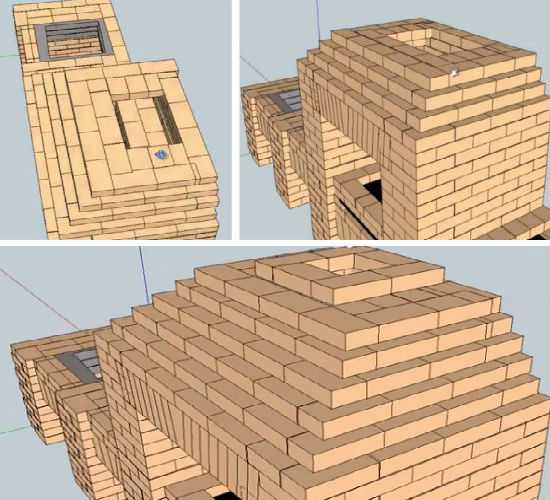

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет:  ровность кладки периодически проверяют строительным уровнем.

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

Внимание:  при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Внимание:  в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

Совет:  при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.

Итог

Беседка с печкой – это уютной место для отдыха. Открытая постройка может использоваться для приготовления блюд летом, а в закрытой будет тепло и комфортно даже зимой. Печки для беседок могут быть разными – переносными, сборными и стационарными – все зависит от ваших предпочтений и финансовых возможностей. А, воспользовавшись нашими инструкциями, можно построить печку в садовом домике своими руками.

v-procese.ru

Виды печек

Сначала давайте разберемся, что же такое мангал, барбекю, гриль, уличный камин, и в чем отличия между ними. Надо отметить, что все печи для беседок могут быть:

• переносные, как правило, сделанные из металла, небольших габаритов, их можно разместить в любом месте участка;
• стационарные, выложенные из кирпича или натурального камня, некоторые умельцы приспосабливают для этих целей старые диски от машин или часть железной бочки, для установки такого очага требуется подготовить специальную площадку.

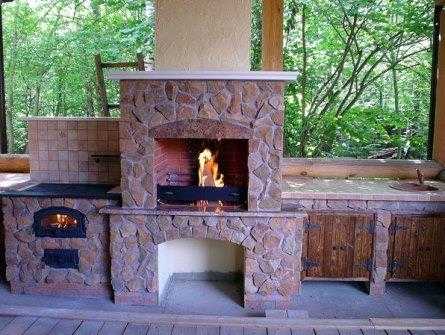

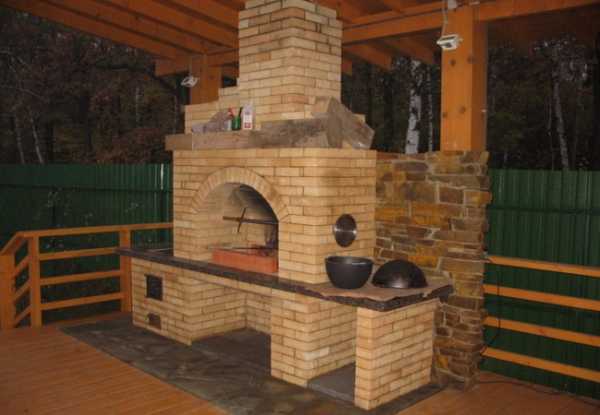

Печь мангал для беседки, фото конструкции из натурального камня

Принципиально печи не различаются. Они все предназначены для приготовления пищи на углях, но есть один маленький нюанс: если готовим на шампурах или вертеле, то это мангал, если же на решетке, то это уже гриль или барбекю. Даже специалисты толком не могут дать объяснение, чем же барбекю отличается от гриля, но условно определились, что у последнего, как правило, есть крышка.

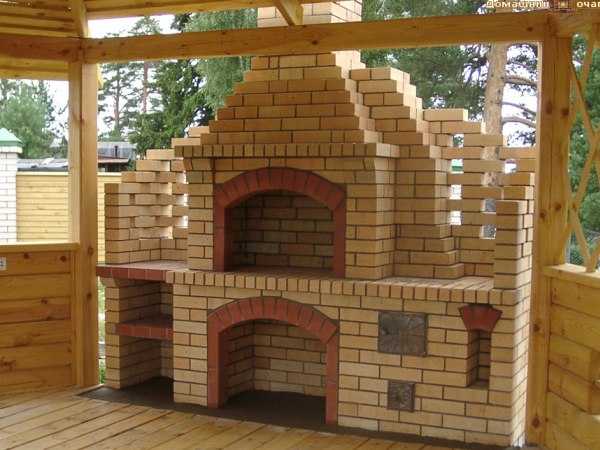

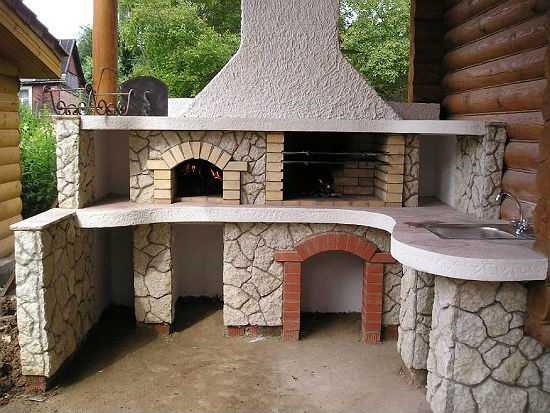

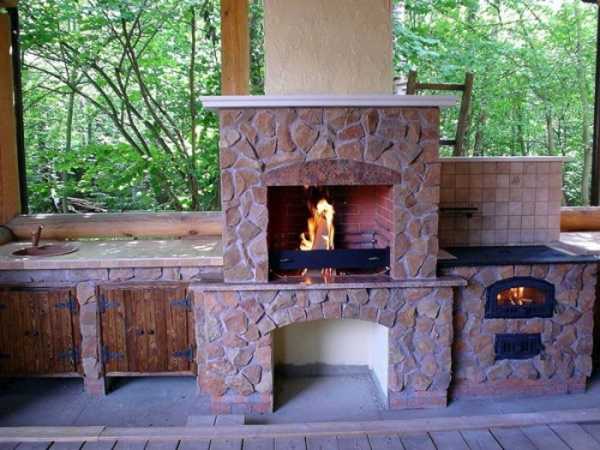

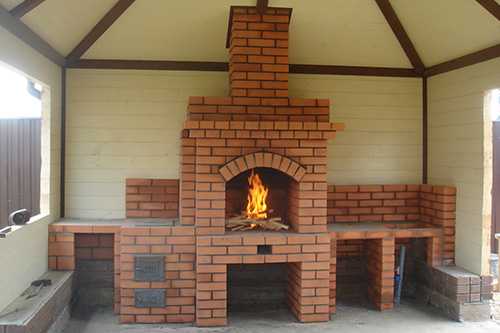

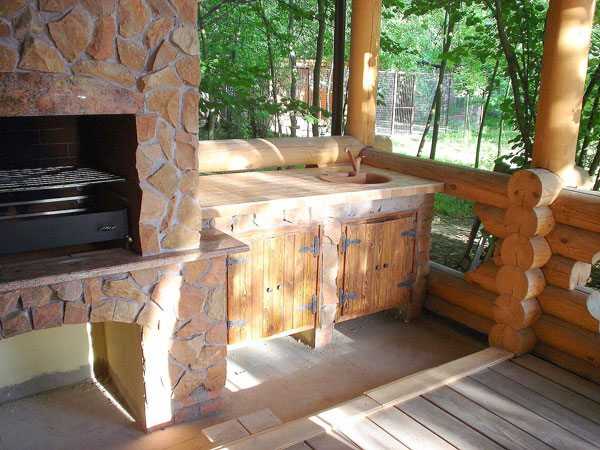

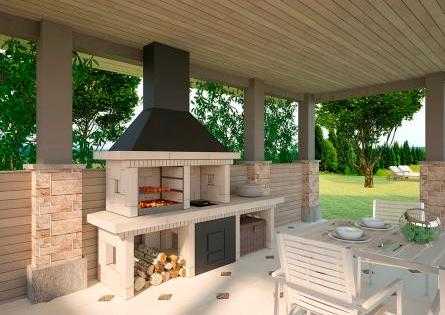

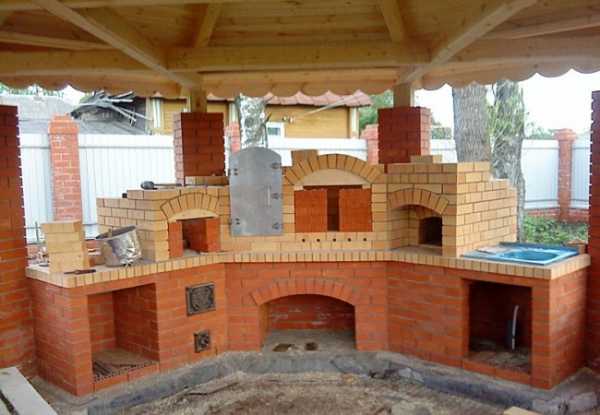

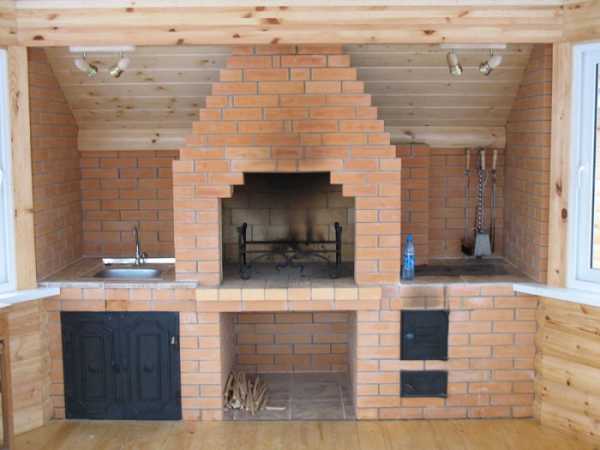

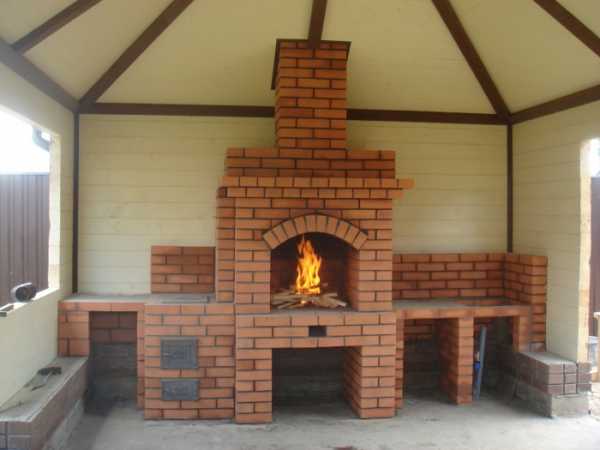

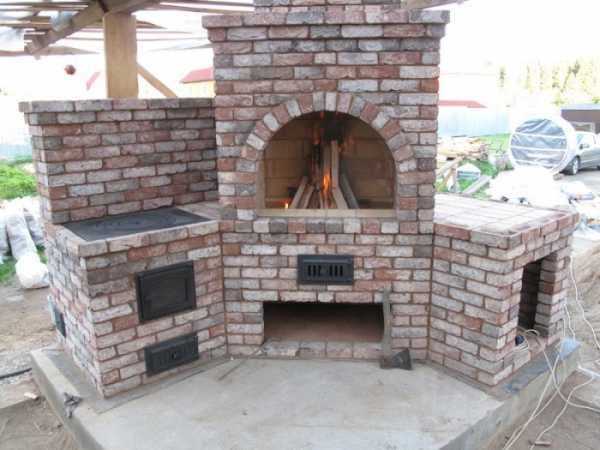

Печь в беседке, фото комплекса с кухней из кирпича

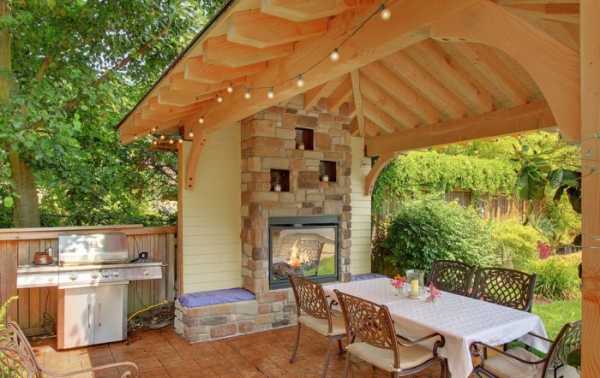

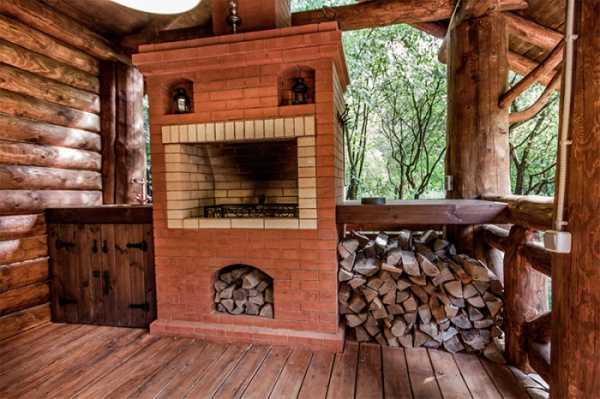

Печь камин для беседки имеет значимое отличие, он служит в большей степени для обогрева помещения, и топка расположена снизу, на уровне колен. Тогда как у всех остальных конструкций с очагом, для удобства пользования, жаровню располагают приблизительно в 900 мм от уровня земли.

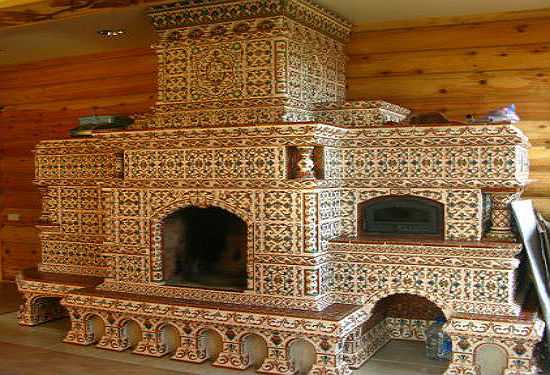

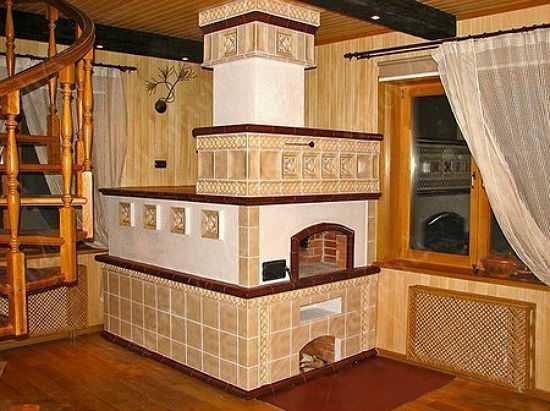

Мини русская печь для рубленных беседок закрытого типа

А вот русская печь – это стилизованный комплекс, куда может входить мангал или барбекю, коптильня и т.д., но главная примета – это пологи. Обычно конструкцию выкладывают из кирпича, затем штукатурят и белят, или украшают изразцами.

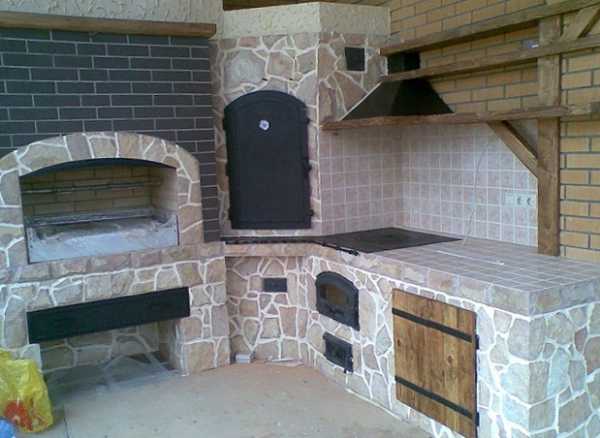

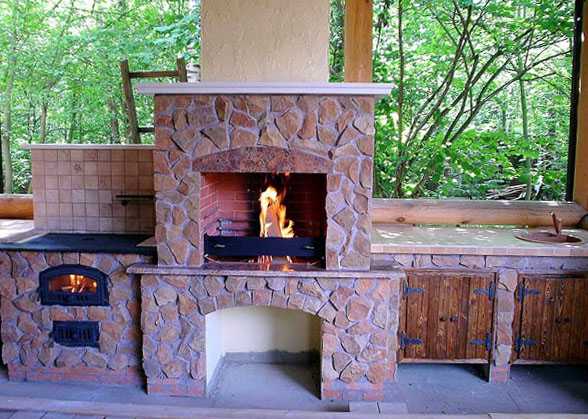

Фото печи для беседки, облицованной камнем

Где располагать печь в беседке

Беседка с печкой, в зависимости от проекта, может быть построена:

• из кирпича, камня;
• с коваными элементами;
• из дерева и пр.

Главное при этом, обеспечить пожарную безопасность беседки, дерево пропитать огнестойким составом, металл изолировать от нагревания, а сам очаг должен находиться в отдалении от места посиделок, чтобы жар не вызывал дискомфорт и не мешал отдыху.

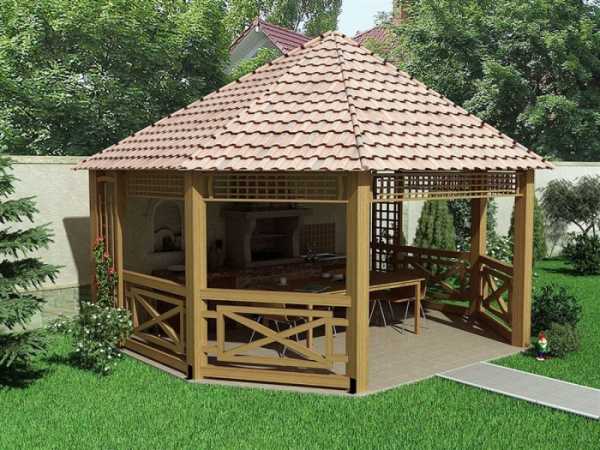

Беседки закрытые с печкой обеспечат вам комфортный отдых круглый год

Большие комплексы целесообразно располагать возле стены беседки или на отдельной площадке с навесом. В центре в основном устанавливают круглые очаги или финские печи с вытяжкой.

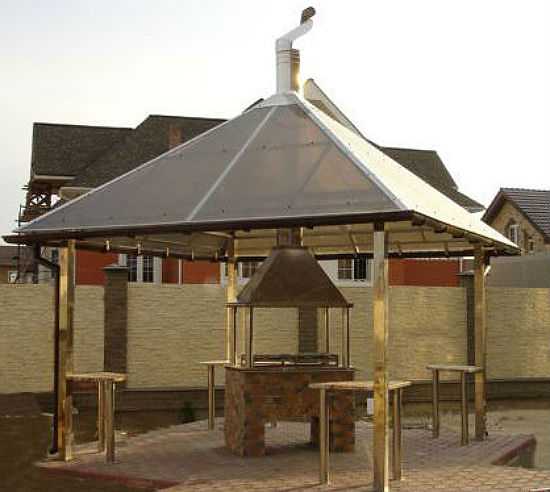

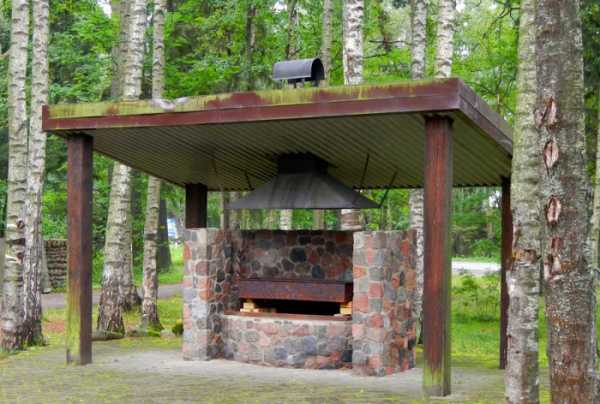

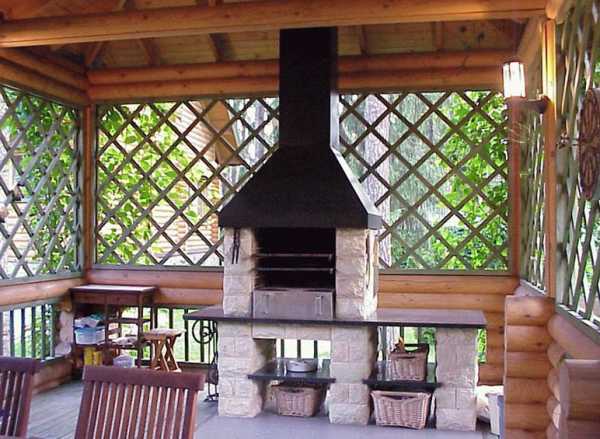

Открытая беседка с очагом в центре

Совет: Отметим, что в основном устанавливаются камин и русская печь в беседке закрытого типа, так как эти конструкции нацелены не только на приготовление пищи, но и на обогрев помещения.

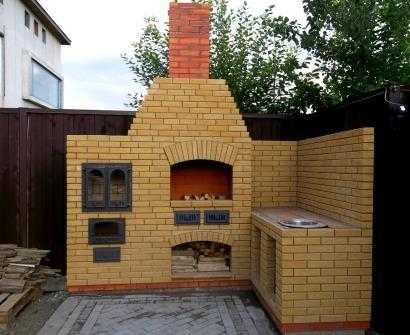

Печной комплекс для беседки – строим самостоятельно

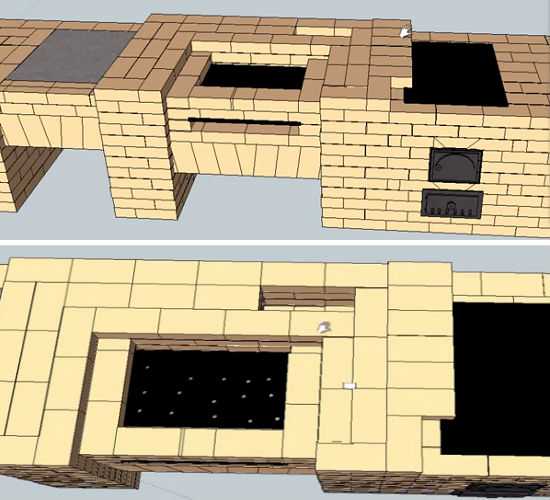

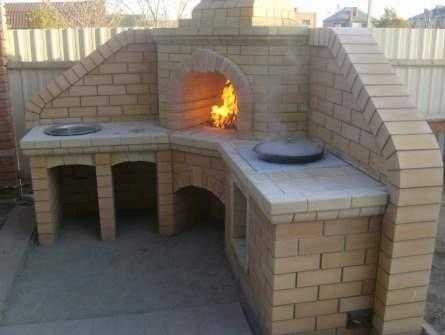

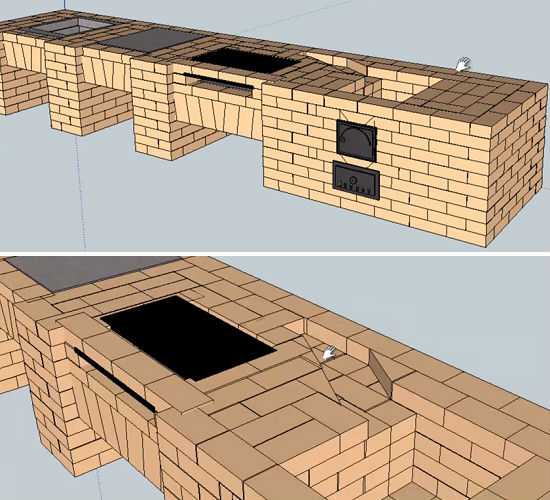

Будем строить для беседки  печной комплекс из кирпича, с мангалом, казаном и рабочим местом.

Прежде всего, определяем место в беседке или возле нее, делаем разметку, выкапываем котлован, глубиной 500-700 мм, засыпаем песчаником и щебнем, общая толщина подушки приблизительно 400 мм, трамбуем. На дно ставим опоры-камешки, на которые укладываем армирующий каркас, связанный из ребристой арматуры, сечение в поперечнике 8-10 мм, ячейка 100*100 мм.

Важно: Чтобы металл не ржавел, и печь в беседке прослужила длительное время, каркас из арматуры со всех сторон должен быть залит бетоном, слоем не менее 50 мм.

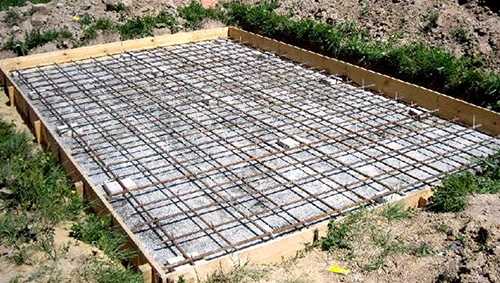

Делаем опалубку из досок или фанеры, проверяем геометрию, укрепляем конструкцию укосинами, заливаем бетон. Толщина плиты 100-250 мм. Оставляем на месяц, до полного становления раствора.

Настилаем на основание под печь беседки гидроизоляцию из рубероида, лучше дополнительно проложить лист асбеста. Укладываем первый ряд кирпича, сначала без раствора, делаем примерку. Второй ряд точно такой же, но с перевязкой швов нижнего слоя.

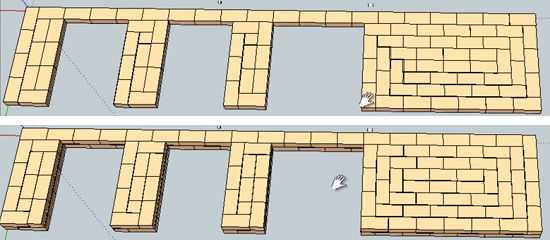

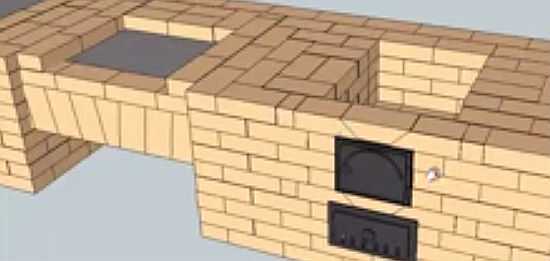

Обязательно в каждом ряду проверяйте геометрию кладки

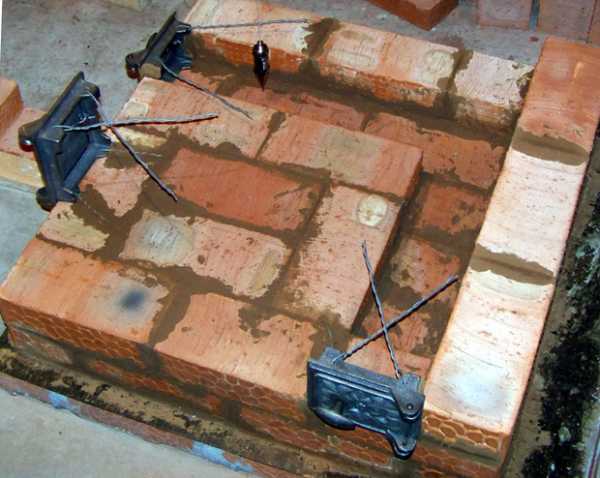

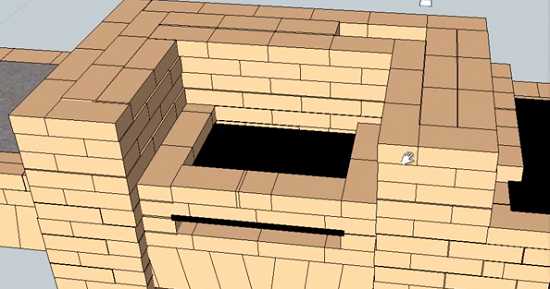

В третьем — устанавливаем поддувальную дверцу и выкладываем зазорную камеру, в печи под казан, как показано на схеме ниже. Следующий ряд печи без изменений, просто перевязка швов. Пятый — перекрываем зольную камеру, оставляем небольшой колодец — выход под колосник. И выкладываем арку над нишей под дровами, новички могут сделать шаблон и срезать кирпичи под нужным углом.

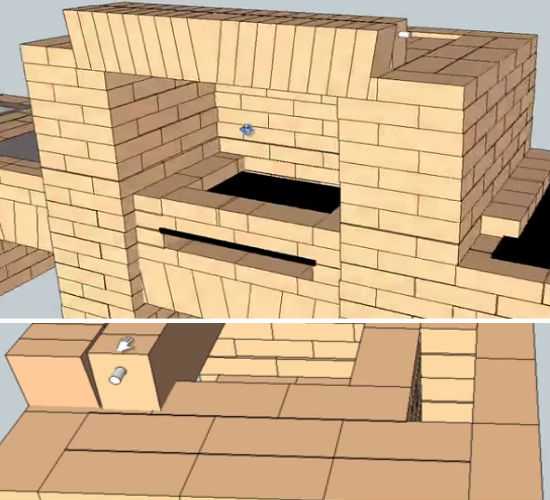

Обратите внимание, арка утоплена в кладке печи, это сделано для простоты, чтобы не выводить внешние стыки

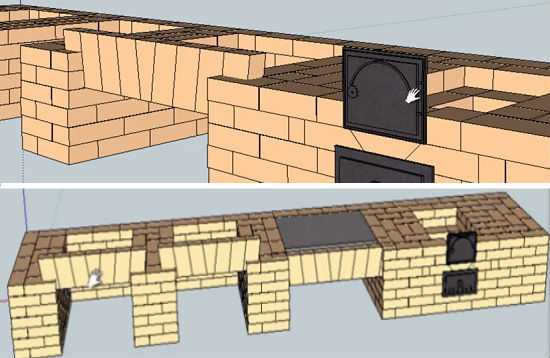

В шестом ряду устанавливаем топочную дверцу, крепить ее лучше на нержавеющем коробе. Так же расширяем отверстие под казан. Чтобы облегчить монтаж выкладывается квадратная топка, но специалисты настаивают на колодце с круглыми стенками, диаметром 405-420 мм, с рассекателем воздуха. Внутри печи используем шамотный кирпич.

Для арки можно использовать специальный фигурный кирпич, так вы значительно облегчите себе работу

Седьмой ряд – выкладываем кирпич с перевязкой, устанавливаем еще 2 простых арки, над рабочей зоной. А кроме того, заливаем из бетона плиту, находящуюся под мангалом. Заливаем не до конца, оставляем зазор шириной 110 мм, для укладки кирпича.

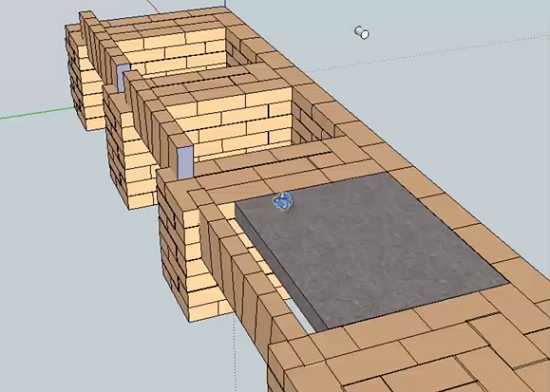

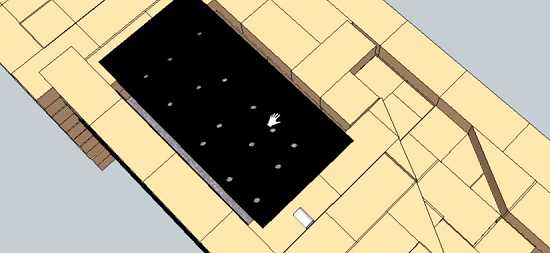

Вместо плиты можно проложить стальные пластины и уложить слой шамотного кирпича

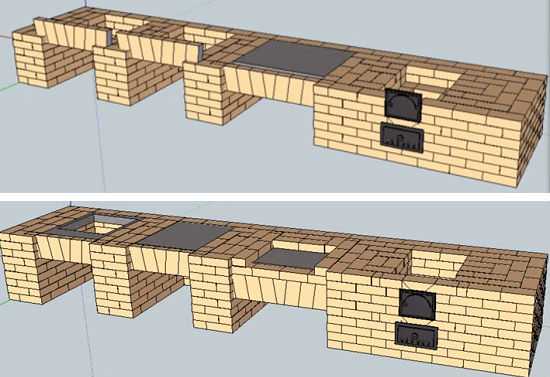

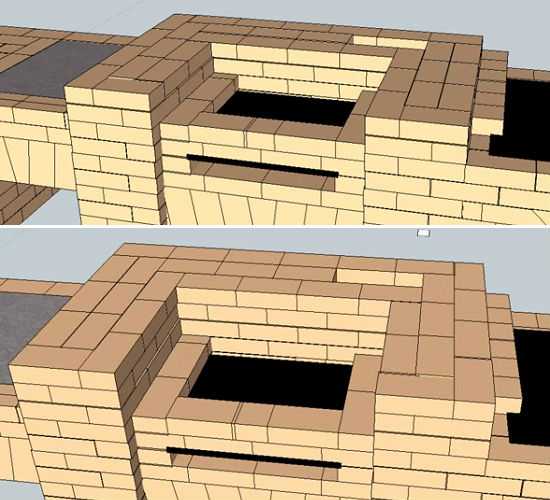

8 — продолжаем кладку печки с перевязкой, 9 — перекрываем топочную дверцу.

Обратите внимание на перекрытие дверцы печи, оно называется замок. Такое перекрытие подходит, если дверца установлена на нержавеющей рамке, на базальтовый картон, если она держится на проволоке или стальных лентах, то со временем кирпич может прогореть. А кроме того, от нагрева и остывания печи замок будет подниматься – опускаться, и со временем он выпадет.

Устанавливайте дверцу топки на специальный короб, и тогда она будет надежно защищена от тепловых перегрузок

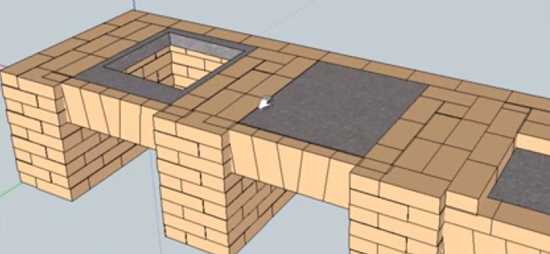

И здесь же заливаем бетонные перекрытия в хозяйственной части печи.

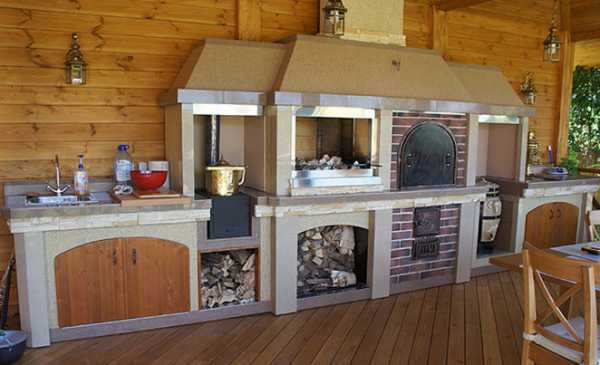

Для мойки большего размера можно увеличить размер секции на 1 кирпич

В первой плите делаем вырез под мойку, достаточно 500*500 мм, вторая — глухая, где будет располагаться мангал, начинаем выкладывать зольный ящик.

Совет: Зольный ящик под мангал лучше сделать на заказ, он глубже и длиннее стандартных образцов, но если такой возможности нет, то можно установить в печь беседки обычную поддувальную дверцу.

В 10 — мы делаем хайло в печи под казан, через который будут выходить дымовые газы.

Спилить кирпич под нужным углом можно абразивным кругом

Здесь же, в мангальной части устанавливаем колосниковую решетку. В печь для беседки можно поставить и обычный колосник, но через него будут вываливаться угли, что неминуемо нарушит температурный режим при приготовлении пищи. Кирпичи над поддувальной камерой крепятся на уголки.

Колосник лучше сделать на заказ, из листа металла с дырками

11 – устанавливаем в печь балезинскую плиту под казан. Она покупается в готовом виде, обязательно проверяйте геометрию плиты, так как зачастую качество оставляет желать лучшего.

Рабочую зону можно облицевать камнем, керамической плиткой, уложить деревянную столешницу

В этом же ряду печи беседки заканчиваем кладку столика и мойки.

В 12 ряду начинаем выкладывать мангал. Справа между мангалом и казаном у нас уже образовался дымовой канал.

Перекрытие плиты для казана лучше сделать шамотным кирпичом

Дополнительным рядом, как показано на схеме, на 20-30 мм перекрываем балезинскую чугунную плиту. Это делается, чтобы выход дыма из казана в трубу был как можно надежней, и угар не попадал в беседку.

13 – продолжаем кладку, 14 — зеркальное отражение 12 ряда.

Края кирпича внутри печи можно подпилить, чтобы образовались пазы, тогда на них ляжет решетка

Тоже самое и 15 ряд, он полностью копирует 13, укладываем кирпичи с перевязкой.

Зазор между кирпичами внутри печи должен быть не больше 3 мм

Совет: Глубина мангала должна составлять приблизительно 2/3 от его ширины, ширина же, в свою очередь, рассчитывается по специальной формуле.

16, 17, 18 ряд продолжаем кладку.

Чтобы рассчитать, какая по размеру вам нужна печь в беседке, исходите из того, что на 1 шампур требуется 70-100 мм

В 19 ряду перекрываем мангальный портал. Кирпич устанавливается по ширине, в 2 слоя, обязательно шамотный, потому что арка будет испытывать большие тепловые нагрузки. А так же на ней будет располагаться основная масса дымосборника печи. Между слоями прокладывается базальтовый картон, что убережет наружный слой печи беседки от нагрева. Второй (внутренний) слой кирпичей следует укрепить шпильками.

Не совмещайте дымоходы от казана и мангала до трубы, тогда обе печи можно будет топить одновременно

20, 21 ряд просто кладем кирпич. Обратите внимание, что дымоход от казана идет параллельно мангалу и не переходит в него до начала дымосборника.

Важно: От нижнего края арки печи до начала кладки дымосборника рекомендуется делать не менее двух рядов кирпичей. Объем дымосборника должен составлять не менее 2/3 объема мангальной ниши.

22 — перекрываем арку. На 23 ряду начинаем выкладывать дымосборник, заужаем колодец, просто с трех сторон кирпич сдвигаем внутрь.  В 24 и 25 ряду тоже самое, еще больше заужаем.

Внешний слой печи можно сразу выкладывать облицовочным кирпичом

Обратите внимание, что в дымоходе образовался как бы выступ, он будет выполнять роль каминного зуба, и препятствовать проникновению внутрь, в мангал, холодного воздуха через трубу.

26, 27, 28, ряд продолжаем кладку с уступом, к 29 ряду дымосборник выходит на размеры трубы, приблизительно поперечное сечение 250*250 мм, и далее выкладывается труба до нужной высоты. Ряды повторяют друг друга с перевязкой швов.

Высота печной трубы зависит от высоты беседки, сверху обязательно оденьте защитный колпак, чтобы осадки не попадали внутрь

На этом кладка печи для беседки может быть завершена. Мы рассказали самый простой способ, но если вы хотите, чтобы она была не только практичной, но и эстетичной, кирпич нужно подточить и хорошо обработать, а так же выложить арки более сложным способом.

Печи для беседки из кирпича могут строиться отдельно или сразу с рабочей зоной

Хотите получать новые статьи на почту?

Понравилась статья? Поделись с друзьями!

stroiidea.ru

Виды печей

Печи, которые устанавливаются в беседках, можно разделить на несколько видов:

1. Русская печь. Такие конструкции являются достаточно сложными и занимают много места. Именно поэтому создаются мини-печи, они стилизуются под русскую печь, но при этом выполняют функции барбекю и мангала.

2. Мангалы. Подобные конструкции имеют небольшие размеры, поэтому для них требуется установка столбчатого мелкозаглубленного фундамента. При выборе такого варианта оборудуется зольник, который облегчает уход за мангалом.

3. Барбекю. Данный вариант является компактным и часто размещается в летней кухне.

4. Коптильня. Если создается большая веранда, она оборудуется коптильней. По бокам такого можно сделать специальные шкафчики, необходимые для кухонных приборов. Стоит отметить, что для подобных строений необходимо создавать надежный плитный фундамент.

При создании беседки с печкой стоит учитывать количество человек, отдыхающих в ней, а также стиль оформления участка. Владельцы небольших участков часто приобретают барбекюшницу, позволяющую сократить занимаемое в беседке пространство.

Выбор типа конструкции

Перед созданием беседки с печкой и мангалом необходимо разработать проект или выбрать уже готовый вариант. Выбор определенного варианта зависит от нескольких параметров:

• комфортность работы с определённым строением;
• прочность материала, из которого создана конструкция;
• размеры будущей конструкции;
• диапазон температур.

Если свободного пространства в беседке мало, стоит соорудить печь с барбекю рядом со строением. Но при этом важно помнить, что она должна быть под навесом. Создавая беседку своими руками важно учитывать, что она должна быть надежной. Для этого нужно учесть нагрузку, которая будет воздействовать на конструкцию. Если в регионе наблюдается сильный ветер, необходимо укрепить конструкцию.

Особенности печи в беседке

Перед созданием описываемой конструкции важно узнать об определённых правилах проведения подобных работ:

1. Важно помнить о том, что строение в беседке необходимо защитить от осадков. Для этого важно сделать беседку таких размеров, чтобы навес защищал строение даже от косого дождя.
2. Следует помнить, что фундамент должен находиться выше уровня стояния воды.
3. При создании плана беседки важно учитывать, что около печи необходимо освободить пространство, на котором не должна находиться мебель. От строения до ближайших горючих материалов должно быть не менее 3 метров.
4. Стоит отметить, что размер конструкции, устанавливаемой в беседке, должен основываться на функциях которые на неё возлагаются

Правила составления проекта

Во время составления проекта важно учитывать, что печь для беседки из кирпича должна быть безопасной. Именно поэтому необходимо подготовить чертеж.

Согласно строительным нормативам перед топкой мангала необходимо оставить свободное пространство равное не менее 3 метрам. Стоит отметить, что по сторонам от постройки из кирпича должно быть свободное пространство не менее 1 м. Можно проектировать конструкцию таким образом, чтобы она была максимально удобной при использовании.

Зольник стоит создавать таким образом, чтобы его высота составляла минимум 45 см. Оптимальной считается высота равная 80 см.

Типы фундаментов для беседок

При создании беседки с барбекю необходимо помнить о том, что для такого строения обязательно нужно создавать фундамент. При соединении беседки с домом необходимо помнить о том, что фундамент не должен быть соединён с основанием основного строения. Это связано с тем, что неравномерная нагрузка на фундамент может привести к его разрушению.

Чаще всего используется столбчатый фундамент. Глубина его заложения должна быть равна приблизительно 90 см. При его создании на подушку из щебня выкладываются кирпичи, соединяемые бетонным раствором.

Некоторые владельцы участков создают фундамент из буронабивных свай. Он удобен тем, что не требует большого количества денег. Часто при создании фундамента бетонируют асбестовые трубы, заглубленные в грунт и завернутые в лист рубероида.

Выбирая печь для беседки важно точно рассчитать ее размеры, чтобы в строении было достаточно места для отдыха.

Этапы создания строения

Кладка печи для беседки выполняется из красного огнеупорного кирпича. Работа по созданию конструкции выполняется в несколько этапов:

1. Сначала создается фундамент, размеры которого рассчитываются в соответствии с размерами будущего строения. Для кирпичного мангала лучше всего создавать плитный фундамент. Под него в земле выкапывается яма глубиной 35 см. Стоит отметить, что она должна быть шире дровника примерно на 10 см со всех сторон. Опалубка для фундамента может создаваться из фанеры или досок. Необходимо помнить о том, что дно ямы нужно тщательно выровнять. После этого в нее засыпается песок на высоту не менее 5 см. Дальше песок заливается слабым бетонным раствором толщиной около 3 см.
2. На следующем этапе происходит кладка печи. Первый и второй ряды определяют форму строения и размеры. Стоит помнить, что перед началом работы необходимо очертить контур будущей конструкции на фундаменте. Во время кладки используется раствор, в состав которого входят такие компоненты, как глина, песок и цемент. Подобным образом происходит создание 6 рядов.
3. При создании седьмого ряда обустраивается перекрытие печи. Для этого необходимо использовать металлические уголки, размеры которых зависят от размеров будущей печи.
4. После этого на перекрытие укладывается два ряда кирпича.
5. На следующем этапе происходит создание жаровни под мангал. Для проведения таких работ используется шамотный кирпич. На данном этапе второй ряд в мангале сдвигается внутри, из-за чего образовывается выступ, используемый для укладки шампуров.
6. На последнем этапе происходит создание еще одного перекрытия. После всех проведённых работ осуществляется создания дымохода.

Перед возведением печи для беседки с мангалом своими руками необходимо создать точный чертеж, в котором будет указано количество рядов и расположение кирпичей. Благодаря такому чертежу, можно будет создать печь собственными руками за короткий промежуток времени, не совершив ошибок.

Особенности печного комплекса

Для создания печного комплекса необходимы следующие элементы:

• дровник;
• печи с плитой;
• дымогенератор, необходимый для копчения;
• казан из чугуна;
• гриль с очагом.

Стоит отметить, что в печной комплекс может входить несколько различных печей. Отличительной особенностью таких комплексов от стандартных конструкций является наличие всех элементов на небольшом расстоянии друг от друга. Во время создания печного комплекса необходимо помнить о том, что в нем должно быть достаточно места для комфортного отдыха.

Отделочные работы

Стоит отметить, что перед фронтоном строения необходимо укладывать материал, который будет устойчив к выпадающим углям. Чаще всего используется плитка из керамогранита. Такой материал фиксируется при помощи клея. Можно оставить печь без отделки либо оштукатурить ее. Некоторые владельцы участков для отделки строения используют декоративную плитку, которая закрепляется на клей. При выборе клея важно учитывать, что он должен быть устойчивым к высоким температурам.

Многие владельцы участков, кроме разделочного столика, устанавливают в беседке дополнительные элементы. К ним можно отнести чугунную варочную поверхность или столешницу из натурального камня. Также многие устанавливают полочки и размещают крючки.

bouw.ru

vodavdome.website

схемы и чертежи, порядовка и пошаговая инструкция с фото

Печь для беседки бывает разных видов. Можно выбрать строительство простой конструкции, кому-то больше по душе возведение сооружений-комплексов. Летняя беседка с мангалом, барбекю или грилем – неотъемлемый атрибут лета. В помещении можно готовить пищу, даже если на улице дождь. Создается атмосфера уюта и комфорта.

Классификация по разновидностям

Очаги для приготовления пищи на углях по большему счету выполнены на один лад. Самые популярные разновидности:

• гриль;
• барбекю;
• мангал;
• русская мини-печка;
• камин.

Отличаются лишь особенности готовки. Шампура и вертел используют на мангале, решетку – на гриле или барбекю. Большой популярностью пользуются кухонные комплексы, которые уютно можно расположить в альтанке. С их помощью можно выполнять сразу несколько действий.

Для возведения мангалов нужен хороший столбчатый фундамент. Барбекю занимает минимум места, но его выделяет удобство использования. Соорудить печку можно и в летней кухне, так как по схеме в ней предусмотрена плитка. Ряд модификаций представлен с выемкой для казана.

В комплексных сооружениях печку иногда дополняют коптильней. По бокам устраивают закрытые шкафчики, здесь можно хранить кухонную утварь. Подобное строение очень удобное, только вот стоит немало. Для возведения конструкции понадобится плитное основание.

Видео «Садовая печь барбекю из кирпича с мангалом»

Из этого видео вы узнаете, как своими руками построить садовую печь барбекю из кирпича с мангалом:

Правильный выбор

Чтобы строительство было успешным и с минимальным количеством ошибок, нужно тщательно подготовиться. Первым делом составьте проект будущей постройки. В нем указываются размеры, основные компоненты печки, необходимый материал. Чертеж можно взять уже готовый из интернета, подогнав под свои условия.

Какую разновидность очага сделать, зависит от следующих нюансов:

• удобство работы;
• прочность материала;
• габариты печки;
• диапазон температур, который выдает очаг;
• уличный ландшафт и дизайн беседки.

Тщательно подготовившись, вы сможете построить именно то, что задумали изначально.

Пошаговая инструкция

Возведение печки в беседке требует немало сил и ресурсов. Однако правильно построенная конструкция будет долго радовать внешним видом и эффектом. Для стационарного очага потребуется демонтировать пол под фундамент. Затем лучше сделать разметку и приступить к заливке основания.

Из ресурсов понадобится:

• жаропрочный кирпич – имеет отличительный красный цвет, без пустот;
• цементно-песчаный раствор – для кирпичной кладки;
• листы металла – для организации дымохода и вытяжки.

Последний вариант можно упростить, купив уже готовое изделие. Листы металла подойдут в качестве поддона для угля. По нормам безопасности вокруг печки должно быть жаропрочное покрытие. Рекомендуем брать керамогранит или хорошую напольную плитку.

Все нюансы процесса отображаются в проекте. Там же указываются размеры конструкции, материал. Из инструментов понадобятся: стандартный набор каменщика, рулетка, уровень и лопата.

Фундамент

При строительстве стационарного объекта с существенным весом нужно надежное основание. Лучше всего возводить цельный фундамент для печки и очага, но не всегда такая мысль приходит вовремя. Если так не удалось сделать, будем строить печное основание отдельно.

На месте, где будет очаг:

1. Удаляем грунт примерно на 50 см.
2. Заполняем дно щебнем или гравием.
3. Разравниваем основание, хватит толщины в 3–5 см.
4. Все это проливаем, трамбуем.
5. Сверху укладываем арматуру или готовую металлическую сетку.
6. По периметру возводим опалубку.
7. Котлован заполняем бетоном.

Основание должно быть ниже пола на несколько сантиметров. В первую пару дней застывания фундамент каждый день нужно смачивать водой. Это предотвратит появление трещин. Через 20 дней конструкция застывает, можно приступать к оформлению гидроизоляции. Для этого прекрасно подойдет рубероид.

Очаг и подставка

Печь в беседке – все, что нужно для комфортного приготовления еды. Перед возведением очага нужно запастись материалом и инструментом. Помимо самой конструкции, нам понадобится столешница с оптимальными размерами.

Сначала формируем подставку под печь. Выкладываем первый ряд особенно аккуратно, используя уровень и соблюдая порядовку. Приступив ко второму ряду, следите за перевязкой кирпичей, и так остальные шесть рядов. Подставка готова.

Теперь седьмым рядом перекрываем пол, восьмым – перевязываем перекрытие. Дно топки сформировано.

Топка и разделочная доска

В новом ряду начинаем строить топку с дверцей. Используем шамотные кирпичи. Только ими можно укладывать топку. Десятым рядом продолжаем возводить конструкцию. В процессе будет становиться меньше пространства над посудным шкафом. В этом месте можно обустроить разделочный стол. Изысканно смотрится плита из гранита, искусственного камня.

Часто столешницу заказывают уже готовую. Монтаж доски осуществляется на кирпичи рабочего стола. Стыки нужно промазать силиконовым герметиком. Более простой вариант – столешница из обычных досок.

Топка закрывается одиннадцатым рядом. Сверху перекрывается железная дверца, там же монтируем решетку для жарки. Позаботьтесь, чтобы она легко снималась, поскольку это важный нюанс удобства ее обслуживания.

Работа с жаровней

Жарочный шкаф будет 12 рядом. Чтобы было удобней и безопасней, переднюю часть выкладывают одним рядом кирпича. Так вы сможете разместить шампуры с мясом. Ряды до 16-го формируют, завершая жарочное пространство. Выполняется перевязка кирпича.

17 ряд – последний при формировании стенок жарочного шкафа.

19 ряд – это необходимый переход, чтобы получилось перекрытие жаровни. Каждый кирпич на стыках свода корректируется под нужный размер. В 20 ряду кладка будет по порядовке, 21-й – перекрывает свод.

Дымоход и козырек

Вдоль 22 ряда будет выдвинут кирпичный ряд с края. Вот и все, что нужно для образования козырька. Уделяйте внимание перевязке углов. Дальше сужается дымовое отверстие, формируется дымоход. Жарочная камера перекрывается, создается крышка для нее. Можно потихоньку класть дымоход.

Когда первый ряд готов, перевяжите его. Теперь можно возводить дымовую трубу на нужную высоту. Контролируйте перевязку. Чем труба выше, тем тяга у печи лучше.

Как было отмечено ранее, дымоход можно купить уже готовым. Изделие создается из листового металла, края материала фиксируются клепкой или сваркой. При проходе дымовой трубы через крышу изолируйте ее от легковозгараемых компонентов. Можно в данном месте обернуть трубу асбестовым картоном.

Другие работы

Параллельно с созданием топки делайте футеровку. Кирпичи должны быть уложены правильно – это влияет на надежность конструкции и вид печи. Выдерживайте швы толщиной до 3 мм, тогда длительный срок эксплуатации печи гарантирован.

Важную роль играют кирпичные перекрытия. С ходу их трудно сделать правильно, так как требуются специальные навыки. Облегчает процесс использование направляющего каркаса. Его устанавливают на саморезы, а убирают, когда раствор высохнет.

Установка водопровода

Для комфорта не помешает подвод воды в беседку, сооружение канализации. После этого вы получаете «зеленый свет» на создание мойки вблизи столешницы. Лучше проложить коммуникации до организации фундамента. Поэтому в проекте предусмотрите точное расположение мойки. Для протяжки водопровода используйте пластиковые трубы, это упростит подключение смесителя и слива.

Не забывайте, что вода потребуется в беседке в теплое время года. Должна быть возможность отключить ее подачу и слив в холода. В противном случае трубопровод сломается.

Финишная отделка

Декорирование печи – затея на усмотрение пользователя. Можно обойтись и без этого, но иногда это очень кстати. Простой и эффективный способ: отштукатурить печь, оклеить плиткой. Бывает исключение, когда финишной обработки и не надо. К примеру, печь из ровного кирпича.

В остальном же все на ваш вкус.

Одна печь – хорошо, а целый комплекс – еще лучше. Отлично сочетается очаг с коптильней. Простые конструкции обеспечивают оптимальные условия в коптильном отсеке. Иногда не обойтись без установки в печи шамота. Комплексное сооружение тяжелей строить, но это делать проще, если возведение осуществляется одновременно с капитальной беседкой. Чтобы копчение было качественным, коптильный шкаф должен быть высоким.

besedka.guru

Строительство печи, мангала для беседки, пошагово, фото

Любая беседка предназначена для отдыха и приятного время провождения с семьей или друзьями. При этом каждый владелец участка никак не ограничен в выборе форм для беседки, конфигурации, стилевых решениях. Они могут включать несколько помещений и быть закрытыми от ветра или открытыми.

Но каждый старается создать в рамках беседки зону для приготовления блюд на углях или огне. Поэтому, оснащение постройки мангалом и другими приспособлениями, представляется совершенно обоснованным. Подобные опции следует включать в проект изначально. Потом, дополнить существующую постройку беседки русской печью или тандыром может быть весьма затруднительно или вовсе невозможно.

Надо сказать, что беседки с русской печью наиболее функциональны с точки приготовления еды. Более того, русская печь послужит и для обогрева помещения в холодное время. При небольшой площади, русская печь даст достаточное для обогрева количество тепла.

Какие опции возможны

Помимо классической русской печи и места для жарки мяса на углях, существует немало других кулинарных приспособлений. Поэтому, печной комплекс в беседке будет наиболее правильным решением. Такой комплекс оснащается не только русской печью и обладает весьма широкими возможностями. Основные элементы печного комплекса необходимо указать детальнее:

• Планировка беседок с печным комплексом предполагает центральное расположение именно русской печи. Она имеет наиболее широкий функционал. Ведь печь предназначена для запекания, копчения и других кулинарных действий. Кроме того, каждая печь имеет объемную топку. Она должна располагаться на возвышении около 1,2 – 1,5 метров от уровня земли. Поэтому, центральное место печи в общем комплексе представляется оправданным и рациональным;
• Тандыр в беседке с дымоходам также весьма уместен. Беседка с тандыром будет отличаться необычностью и даст возможность готовить блюда восточной кухни, в том числе и выпекать традиционные лепешки. При этом тандыр в беседке можно сделать своими руками, если знать и точно следовать классической технологии строительства. Установка тандыра в беседке должна осуществляться с учетом специфики данного объекта. Беседка своими руками с тандыром предполагает размещение его с краю всего комплекса. Ведь тандыр представляет собой углубление в земле, обмазанное глиной. В данном углублении и осуществляется приготовление еды. В современных интерпретациях, тандыр возвышается над уровнем земли. Но для достижения нужного температурного эффекта его обкладывают несколькими слоями огнеупорного кирпича. Это позволяет создать эффект приготовлении пищи в настоящей земляной печи;

• Мангал должен находиться отдельно. Для него следует выделить отдельную секцию в печном комплексе. Рекомендуется располагать мангал между центральной печью и тандыром. Для мангала важна хорошая собственная вытяжка. Кроме того, его рабочая часть должна находиться на высоте 1,2 метра от земли для удобства готовки. Чтобы поддержать единую концепцию комплекса, мангал, как и остальные его части, нужно обложить кирпичом. Кроме того, мангал можно целиком выложить из кирпича. Но он обязательно должен иметь съемный стальной поддон для сбора и удаления золы. Решетка, на которой будет происходит обжаривание мяса также должна сниматься. Это необходима для ее периодической очистки;

• Многие комплексы в беседках включают еще и кухонную плиту, которая работает на газовых баллонах или электричестве. Такое дополнение очень удобно. При этом интеграция плиты в комплекс не вызовет серьезных затруднений;
• Важным элементом является рабочая панель. Поскольку все части комплекса для прочности будут основываться на каменной плите, то следует выделить часть этой плиты под разделочную панель. Это часть комплекса будет предназначена для разделки продуктов, размещения кухонных принадлежностей и так далее. С ней приготовление блюд станет гораздо удобнее;
• Совершенно уместным дополнением станет мойка для посуды. Это позволит не накапливать грязную посуду и поддерживать чистоту в беседке. Соответственно, для мойки необходимо сделать водоотвод, который нужно подключить в общедомовой системе удаления стоков. Подобные проектные решения нужно продумывать на стадии планирования организации участка.

Очевидно, что полноценный комплекс в длину составит несколько метров. Это внушительная по размерам конструкция, которую весьма затруднительно расположить на небольшом пространстве. Если площадь беседки невелика, то оптимальным решением будет угловое расположение комплекса.

К примеру, в одном крыле можно разместить печь и тандыр, а в другом – мангал с плитой и раковиной. В целом, менять элементы системы местами, можно по своему усмотрению. Но печь все же следует оставлять в центре, как наиболее массивную конструкцию. Угловое расположение элементов даст возможность эффективно организовать пространство комплекса. При этом крылья следует размещать как можно ближе к стене. Если она выполнена из кирпича или блоков, то лучше всего строить комплекс вместе с беседкой. Тогда стена беседки будет одновременно тыльной стеной печного комплекса.

Создавать такие объекты можно и в беседках открытого типа. В этих случаях, комплекс будет выполнять роль стены, а остальные части беседки останутся открытыми.

В тех случаях, когда площадь беседки довольно большая, располагать комплекс можно и вдоль стены. Однако угловая организация все же представляется более удобное. Ведь между крыльями остается свободное пространство, по которому удобно перемещаться при приготовлении еды. Ведь расстояние до любой части комплекса будет меньшим, чем при линейном его расположении.

Фундамент

Указанные комплексы имеют большую массу. Ведь они возводятся из кирпича на основе цементного раствора и включают массивные каменные столешницы, а также металлические элементы. Поэтому, устанавливать комплексы в беседке на свайном или столбчатом фундаменте, невозможно. Такие типы фундамента просто не выдержат веса конструкции и обрушатся.

Единственными вариантами являются ленточный или монолитный фундамент. Каждый из них имеет собственные особенности, которые надо отразить более детально:

• Ленточный фундамент представляет собой траншею глубиной в 50 см, которая заполнена бетонным раствором. Кроме того, высота фундамента над землей должна быть не менее 30 см. Это нужно, чтобы талые или дождевые воды не доставали до конструкции печного комплекса. На указанный фундамент нужно будет уложить железобетонную плиту, которая легко сможет выдержать вес конструкции. Но подобные плиты весьма дороги. Их транспортировка также потребует немалых расходов. К тому же, размер плит может не подойти к размерам комплекса и ее придется обрезать, затрачивая дополнительные средства на саму обрезку и на вывоз остатков манипулятором;

• Монолитный вариант фундамента представляется более удобным и целесообразным. В этом случае основание под печной комплекс полностью соответствует его размерам. Более того, периметр основания должен быть на 10 см шире с каждой стороны. Технология устройства монолитного фундамента заключается в рытье котлована на глубину примерно в 50 см. На дно углубления засыпается мелкая щебенка, которую можно заменить песком. На указанную основу необходимо положить слой гидроизоляции для защиты фундамента от воздействия влаги. В качестве влагозащиты отлично подойдет рубероид или плотная строительная полиэтиленовая пленка, сложенная в несколько слоев.

После чего, необходимо сделать опалубку, которая должна возвышаться на 30 см над уровнем земли. Опалубка делается по всему периметру фундамента. Для ее устройства можно применять необрезную доску или влагостойкую фанеру. После застывания раствора, опалубку следует убрать. Чтобы получить ровные края фундамента, можно использовать более современную композитную опалубку. Она может применяться неоднократно, поэтому подобную конструкцию возможно взять в аренду.

Бетонный раствор можно приготовить своими руками с помощью арендованной бетономешалки. Своими руками можно и замесить раствор из цемента, песка, воды и мелкофракционного щебня.

Самым простым, но более дорогим вариантом станет приобретение готового раствора. В этом случае, нужно быть готовым оплачивать его доставку и прием раствора из «рукава».

После заливки, бетон нужно оставить застывать на 5 дней. В жаркую погоду, раствор следует немного поливать водой, иначе он может растрескаться.

Правильно созданный монолитный фундамент легко выдержит массу печного комплекса. Такой фундамент сможет прослужить неопределенно долго, не утратив сових функциональных качеств.

Кладка печи

Это наиболее сложная задача. Но она серьезно усложняется, если необходимо создать еще и тандыр в беседке. Ведь тандыр и печь имеют массу специфических особенностей. Необходимо сделать их таким образом, чтобы обеспечить равномерный прогрев пищи при готовке, температурный режим.

Кроме того, и линейные и угловые комплексы могут растрескаться вследствие неправильной кладки. Чтобы гарантировать получение красивой и крепкой конструкции, следует обращаться на услугами профессионалов. Только мастера, которые знают особенности кладки печи и устройства тандыра смогут возвести правильный комплекс, соответствующий всем традиционным канонам.

Таким образом, сэкономить можно на фундаменте, создав его своими руками. Саму беседку можно также построить без помощи профессионалов. Но рисковать деньгами и пытаться возвести печной комплекс в беседке самому, все же не стоит.

Тем более, что услуги мастеров вполне доступны по цене. Они позволят избежать неоправданных расходов и испорченных дорогостоящих строительных материалов.

Видео: комплекс с беседкой и двумя печами

housedb.ru

Печь мангал с дымоходом для беседки, как построить печной комплекс

Наличие дачного участка позволяет не только заниматься огородным делом. Для большинства жителей города такой участок ассоциируется с долгожданным отдыхом на природе, а какой отдых без хорошей компании, теплой беседы и, конечно же, шашлыка. Остается только обустроить место встречи, чтобы не помешали никакие погодные условия. Дачный домик для этого не годится, так как теряется сама цель приезда. Лучшим вариантом станет беседка, но не обычная, а оснащенная всем необходимым для приготовления пищи, например, печью с мангалом.

Печная система на дачном участке

Устройство печного комплекса для беседки

Без лишних комментариев становится понятно, что построить русскую печь в беседке невозможно из-за ее огромных габаритов, но полностью отказываться от этой идеи тоже не стоит. Существует множество проектов, где в уменьшенном виде русская печь с мангалом является частью печного комплекса. Этот комплекс дополнен некоторыми устройствами по модульному принципу. Дополнительные устройства могут быть включены в проект или исключены из него, так как они не имеют кирпичных перевязок с основной печью.

Стандартных вариантов устройства печного комплекса не существует, так как все зависит от желания хозяина. Основные элементы имеют вполне определенное предназначение.

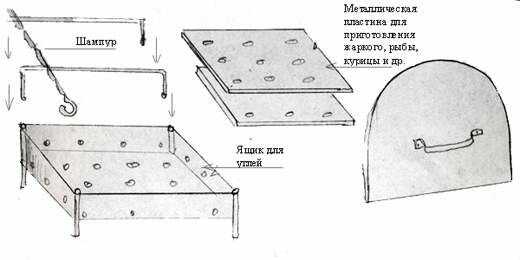

• Мангалы нам знакомы из поездок на лоно природы. Только они представляются в виде короба из металла. В печи тоже можно обустроить мангал. Топка выполняется так, что на ее стенки можно положить шампура. Часто мангал объединяют с барбекю, но все же у них есть определенные отличия.

Печной мангал

• Настоящие гурманы утверждают, что вкус мяса, приготовленного на шампурах, отличается от мяса на решетке. Поэтому и происходит разделение двух устройств, хотя в обоих используется жар от углей, а не пламя костра. В целях экономии места разработаны схемы, где решетка может быть вставлена в специальный проем и тогда мангал уступает место барбекюшнице.

Барбекю внутри печи

• Для обеспечения полноценного отдыха нужно иметь возможность не только жарить мясо, но и готовить гарниры. Интересная идея пришла к нам с востока – казан, который представляет собой чугунную посудину со сферическим днищем. Сфера позволяет равномерно распределить тепло по всему объему, а для правильного приготовления плова или каши это очень важное условие. Но поставить казан на варочную плиту нельзя, поэтому к печи пристраивается топка, сверху которой устанавливается специальная плита с казаном.

Постройка под казан

• Для того чтобы готовить выпечку, необходим духовой шкаф. Духовка входит в состав русской печи по проекту, но на даче она может иметь несколько иное предназначение. Дело в том, что выпекание мучных изделий требует затраты времени на разогрев печи до определенной температуры, да и сам процесс достаточно длительный. Поэтому выпечкой во время отдыха никто заниматься не будет, а вот сушить фрукты вполне приемлемо. Это тоже длительный процесс, но его можно проводить при невысокой температуре. Для этого достаточно всего лишь поддерживать горение.

Печной комплекс с духовкой

• В корпусе печи нередко выполняется камера, через которую проходит дымовой канал. Следует отметить, что это не канал основной печи. Для копчения продуктов используют сырые опилки, которые тлеют в отдельной топке. Дым проходит через коптильню, поэтому продукты приобретают неповторимый вкус.
• В отдельном блоке может быть установлена варочная плита. Регулировать температуру готовки можно с помощью съемных вьюшек. На такой плите обычно производят приготовление первых блюд.

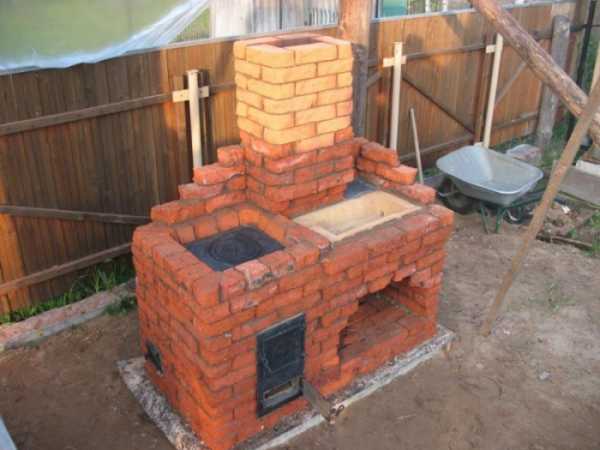

Печка с варочной плитой

Из перечисленных модулей можно собирать необходимый комплекс, как поделку из конструктора. Конечно, все не так просто, как выглядит изначально. Даже если решено включить определенные элементы, необходимо составлять персональный проект, а для этого потребуются теоретические знания и опыт. Во многих источниках всегда можно выбрать вариант, в котором мини русская печь для беседки оснащается нужными вам устройствами.

Достоинства объединенной системы

Предпосылок для того, чтобы установить в беседку печь, очень много. Они возникают из перечня достоинств полученной конструкции.

• Наличие беседки подразумевает удобное размещение всех гостей. Имеется стол, стулья или диван. Обустройство места для стола и для сидения является извечной проблемой при любом выезде на природу.
• Крыша и стенки беседки надежно защитят от капризов природы.
• Даже после окончания дачного сезона в беседке с русской печью можно устраивать пикники. Тепла от печи будет достаточно, чтобы нагреть небольшое помещение беседки.
• Близкое расположение всех устройств от стола позволит следить за приготовлением пищи, не отрываясь от коллектива. Кроме этого, приготовленные блюда моментально попадают на стол.
• Комбинируя устройствами, вы можете сделать из беседки самую настоящую кухню. Несмотря на то что используется печь в миниатюрном ее исполнении, на функциональности это никак не сказывается.

Постройка из огнеупорного кирпича

Некоторые особенности строительства

Для того чтобы начать самостоятельное строительство печи из кирпича в беседке своими руками, материала можно отыскать предостаточно, но остановимся на некоторых особенностях строительства.

Любая кирпичная печь должна быть установлена на фундамент. Если заведомо предусмотреть строительство печи и беседки одновременно, то процесс будет происходить легче и быстрее. В идеальном случае проще построить печь, а вокруг нее обустроить беседку. Как бы смешно это ни выглядело, так поступают некоторые опытные мастера. В противном случае предстоит демонтировать не только напольное покрытие беседки, но и элементы ее несущей части.

Нельзя забывать о мерах безопасности. Для строительства беседки обычно используют дерево, которое склонно самовоспламеняться при высокой температуре. Хорошая степень теплоизоляции обеспечит безопасность всех отдыхающих. Изолировать печь нужно со всех сторон.

Если нет цели отапливать помещение, то печь можно построить в углу. Тогда ее стены будут выполнять роль несущих стен беседки. Но такой подход встречается редко, так как происходит большая потеря тепла.

Строительство идет полным ходом

Несмотря на советы начинающим по обустройству беседок самыми простыми моделями, выбирать нужно только те проекты, в которых реализован отвод дыма. Со временем станет ясно, что печь мангал с дымоходом для беседки обеспечит комфортное пребывание, а бездымоходный простой кирпичный мангал наполнит пространство дымом. Не поможет даже проветриваемая конструкция.

Некоторые элементы печного комплекса не обвязываются с печью воедино, но фундамент для них готовится один. Значит, нужно сразу определиться, из каких составных элементов должен быть построен желаемый комплекс, а затем приступать к поиску подходящего проекта. Убедитесь в том, что проект содержит всю исчерпывающую информацию для неопытного мастера.

Особое внимание хочется уделить приготовлению раствора. Он не может однотипно готовиться для всех элементов.

• Фундамент заливается жидким цементно-песчаным раствором. Пропорция составляющих такая же, как и при проведении обычной кладки.
• Корпус печи следует строить с помощью глиняного раствора. Сегодня можно приобрести уже готовую смесь, которую останется разбавить водой. Постарайтесь проверить зернистость этой смеси. Так как величина шва между кирпичами, из которых формируется топка, не должна превышать 5 мм, то для выполнения этого требования потребуется хорошо просеянный песок и измельченная глина. Если в смеси попадаются крупнозернистые частицы, то следует обратить внимание на другого производителя.

Обычно вносить изменения в порядовку не рекомендуется, так как строительство печи является достаточно ответственным делом, и любые неточности могут доставить массу хлопот впоследствии. Но все-таки некоторые усовершенствования можно допустить.

Обратите внимание на перекрытие, которое накрывает нижний отсек для дров. Оно представлено в виде столешницы. Бесспорно, полезная площадь этой столешницы пригодится для разделки продуктов. Однако если с другой стороны картина симметрична, то столешницу можно использовать, чтобы врезать раковину и обустроить мойку.

На зиму подводку воды придется демонтировать, ведь даже залегание магистрали на определенной глубине не спасет систему от замерзания, так как беседка не является постоянно отапливаемым помещением.

ochg.ru

Печи для беседок из кирпича: какую выбрать, строительство

Установка печи в беседку один из самых интересных вариантов по облагораживанию дачного участка или частного дома. Владельцы подобных установок могут в любое время года собирать близких людей на улице и готовить любимые блюда в печи без привязки к погодным условиям. Так как конструкция располагается в беседке, ни дожди, ни снег не повлияют на процесс приготовления шашлыка и других вкусностей.

Какую выбрать печь для беседки из кирпича?

Построить печь для беседки своими руками может каждый человек, который хоть немного разбирается в строительстве. Прежде чем установить печной комплекс в беседке, важно определиться, какая именно конструкция предпочтительнее для владельца дома. Существуют несколько категорий печей, каждая конструкция имеет определенные характеристики, на которые обращает внимание пользователь при принятии решении об установке устройства дома. Всего выделяют такие разновидности: печь мангал, барбекю, казан, русская мини-печь, камин.

Мангал для дома

Для приготовления блюд используются металлические шампуры. Мангал для беседки из кирпича закладывается одновременно с фасадом беседки и располагают в дальней части конструкции у стенки. Чаще всего печку совмещают в одном проекте с коптильней для получения максимум возможностей при приготовлении пищи. Еще один довольно удобный вариант — расположение переносного металлического мангала внутри беседки.

Уличное барбекю

Внешне напоминает мангал из кирпича, однако, печи барбекю для беседки требуют для готовки не шампуры, а специальную решетку. Процесс приготовления блюд не такой томительный и долгий как в случае с мангалом, так как нанизывать мясо на каждый отдельный штырь не приходится. Но в процессе мытья, печка барбекю проигрывает, мыть решетку значительно сложнее, чем шампура.

Русская мини-печка

Проекты этих конструкций все чаще встречаются на задних дворах владельцев частных домов. Пользователи отдают предпочтение русской печи за многофункциональность в использовании. Если сделать подобную плиту в беседке, то появляется возможность не только жарить шашлыки, но и готовить супы, тушить мясо и овощи, выпекать блины. Вкус еды гриль из кирпичной печки просто изумителен.

Казан из кирпича

Если планируется возведение зимней беседки, стоит задуматься о подобном варианте печи. Кирпичный казан представляет собой конструкцию в виде прямоугольной печки, внутрь которой помещается специальный чугунный казан. В таких казанках удобно готовить плов для большой семьи. Проекты печных установок подобного типа бывают разные, для каждого участка подбирается индивидуальный вариант.

Правила строительства

Первое с чего начинается строиться беседка с печкой — с составления и утверждения строительного проекта. При разработке плана важно учитывать все детали постройки, чтобы исключить риски возгорания. Дровник делают не короче 45 см, при этом оптимальной считается высота на уровне 75—85 см. Если мангал будет использоваться в качестве коптильни, топка должна быть повышена до 90 см. Каждая кирпичная печь строится по строгому плану порядовки, чертежи и схем которых можно найти в сети.

Этапы работы

Очаги для печи

Беседка с печкой должна включать многофункциональный очаг. Расположить духовку, жаровню и рабочую поверхность необходимо таким образом, чтобы процесс готовки был максимально удобным для пользователя. В нижней части конструкции рекомендуется установить полочки, на которых будут размещаться все вспомогательные принадлежности для приготовления пищи. Камера для готовки располагается прямо, коптильню лучше выставить в левой части. Если включить в проект заслонку, получается удобная духовка. Не стоит забывать установить в нижней части под, вмещающий достаточное количество древесины для розжига.

Перекрытие

Обустройство печной системы для беседки не самая легкая задача, поэтому важно в некоторых моментах либо спросить совета у специалистов, или же полностью доверить работу мастеру. Важно знать, в какой момент лучше всего делать перекрытие, как подгонять кирпичи и какие лучше всего материалы подходят для этой части работы, есть ли необходимость в создании каркасов. Для перекрытий внутри печи металл не применяется из-за его высокой степени деформации при нагревании, что может быстро разрушить кладку. Печи рекомендуется перекрывать напускаемыми кирпичами, арками или сводами.

Топка для печки

Кладка топки продолжается по методу половины кирпича. Примерная высота устройства для сжигания составляет 10 или 12 рядов. В верхней части конструкции печки монтируются специальные металлические держатели для стержней, которые будут поддерживать мясо или другие продукты для копчения. Лучший кирпич для укладки топки — шамотный, выдерживающий максимальные температуры. Раствор для материалов лучше готовить глиняный, цементный в этом случае не актуален.

Печь-камин в беседке помимо вкусных блюд также подарит возможность согреться приятным теплом, что особенно актуально в холодные дождливые дни.

Жарочная камера и духовка

Каждый камин из кирпича включает жарочный шкаф, который выстраивается примерно 12-м по счету рядом. Чтобы было удобнее разместить шампура, рекомендуется закладывать переднюю часть конструкции одним кирпичным рядом. С 16-го ряда начинается формироваться жарочная область, на которой происходит процесс перевязки кирпичей, поэтому этот момент нуждается в контроле. Порядовка завершается образованием будущих стенок жарочной камеры. Если в печи планирую печь блюда, нужно заранее предусмотреть это и позаботиться об установке заслонки.

etokirpichi.ru

видео-инструкция по монтажу своими руками, особенности печных комплексов, изделий из кирпича, фото

Времяпровождение в беседке, как правило, сводится не только к чаепитию. Если вы любитель устраивать посиделки за столом на открытом воздухе, то можно купить мангал, периодически вынося его из гаража для вечерних посиделок. Но куда лучше соорудить в беседке печку, которая позволит и шашлык пожарить, и насладиться видом открытого огня. Такая мини русская печь для беседки создается довольно просто, если вы знакомы с азами кирпичной кладки.

Просторная беседка с установленной печью.

Что необходимо для постройки печи

Схематическое изображение печи.

Печь – это довольно массивная и габаритная конструкция, поэтому установить её можно далеко не в каждую беседку.

Рассмотрим основные требования для печной конструкции:

1. В первую очередь, вам нужна беседка, имеющая достаточную площадь.
2. Пол для установки печи для беседок должен быть расположен на сплошном фундаменте. В том случае, если это не так, вам придется сделать бетонную стяжку в той части пола, где будет располагаться печная конструкция.

Для строительства печи для беседки вам понадобится:

1. Красный полнотелый кирпич (жаростойкий).
2. Бетонный раствор.
3. Для вытяжки и трубы для беседки вам потребуется листовой металл. Если не хотите заниматься изготовлением трубы – приобретите готовый дымоход. Не забудьте купить к трубе оголовок для защиты от снега и дождя.
4. Для изготовления угольного поддона вам понадобится металлический лист, толщина которого должна составлять 3 мм.
5. Решетка для барбекю.
6. Плитка для облицовки пола.
7. В работе вам понадобится два герметика: термостойкий, предназначенный для герметизации трубы и силиконовый водостойкий для столешницы.

Заливаем фундамент

Размер фундамента следует определять, исходя из размеров печной конструкции. Для того чтобы построить печной комплекс для беседки с барбекю, достаточно будет основания 1,5 на 2 метра.

Инструкция предусматривает следующие этапы:

1. Соответственно размеру конструкции выкапываем яму, глубина которой должна составлять около 30 см.
2. Выравниваем дно ямы и засыпаем её слоем крупнозернистого песка. После, его проливают водой и тщательно трамбуют.

Обратите внимание!
Трамбовать песок можно торцевой стороной бревна.

Опалубку с фундамента желательно снимать, по меньшей мере, через 21-25 дней.

3. По периметру ямы устанавливаем дощатую опалубку, шириной около 20 см. Доски скрепляем при помощи саморезов.
4. Укладываем в яму арматурную сетку. Её можно купить готовую или связать из прутков.
5. Теперь заливаем яму бетоном. Раствор готовится из цемента, щебня, песка и воды в пропорции 1:4:4:4.

Готовый фундамент под печь-мангал в беседку.

Особенности печной кладки

Печка для беседки кладется в полкирпича, то есть, в данном случае толщина стенки будет равна ширине кирпича.

Работы проводим следующим образом:

1. Размечаем площадь. Натягиваем шнуры между арматурными прутьями, которые втыкаются в землю за пределы опалубки.
2. Готовим раствор.

Совет!
Обычный цементный раствор для кладки печи не годится.
Поэтому готовим глиняный раствор.

Смесь можно приготовить по следующему рецепту: смешиваем красную глину, цемент и песок в пропорции 2:1:3.

Действия по приготовлению следующие:

• Замачиваем глину в воде на 2 дня.
• Смешиваем подготовленную глину с песком.
• Добавить к полученной смеси цемент.

На фото хорошо видна оптимальная густота готового состава.

3. Кладка печи для беседки из кирпича осуществляется в виде буквы «Ш». То есть, наша конструкция будет иметь две равные по размерам секции. Одна из них будет служить печью, вторая – рабочим столом.

Кладка печи для беседки.

4. Кладка ведется вдоль натянутых шнуров в полкирпича. Уложив первый ряд, проверьте его по уровню.
5. Для создания ложковой перевязки, второй ряд начинаем укладывать с разрезанного пополам кирпича. Его можно разрезать болгаркой или расколоть при помощи кирки.
6. Шестой ряд укладываем поперек, создавая выступ.

Создаем еще один выступ.

7. Седьмой-девятый ряд кладем по обычной схеме.
8. Десятый ряд укладываем по схеме шестого, создав ещё один выступ.
9. Три последующих ряда кладем обычной кладкой, а четырнадцатый – снова с выступом.
10. На пятнадцатом ряду завершается та половина печи, которую отводят под стол.
11. Половина печи под барбекю продолжается выкладываться с чередованием четных и нечетных рядов.

Обратите внимание!
Печная кладка должна быть не слишком высокой, иначе не будет тяги.

Схема правильной кладки каждого ряда.

12. Для формирования свода печи выполняем очередной ряд с выступом. На этом выступе в передней его части закрепляем два металлических уголка, на которые будет укладываться торчковый ряд переднего свода печи.
13. Для формирования заднего свода устанавливаем один уголок с расстоянием около 13 см от задней стенки.

Статьи по теме:

Решетка и поддон для углей

Поддон необходимо сварить из листового металла. Если цена готового поддона вас не смущает, то его лучше купить. Его размер должен строго соответствовать внутренней печной площади, а высота стенок должна составлять 10-15 см. Установка производится на самый нижний выступ.

Решетку и поддон можно сварить своими руками.

На средний выступ, соответственно, устанавливается решетка для шашлыка или барбекю, а на верхний монтируем коптильню.

Столешница

Столешницу для такой печи можно как заказать в специальной мастерской, так и сделать своими руками. Делается она очень просто: на выступающие ряды кирпича укладываем подходящие по размеру плиты, после чего штукатурим поверхность цементным раствором и отделывают сверху плиткой или декоративным камнем.

Столешница должна быть выполнена из материалов, устойчивых к межсезонным колебаниям температуры, влажности и т. д.

Такая столешница будет долговечной и невосприимчивой к влаге, морозу и горячей посуде.

Заключение

Кирпичная печь в беседку – это залог отличного времяпровождения в компании друзей. Такая конструкция значительно проще в возведении, чем её аналог, устанавливаемый в жилых домах, поэтому её строительство не будет затруднительным, и вы сможете справиться без привлечения специалистов.

Больше информации про беседки с печкой для дачи вы можете получить, ознакомившись с видео в этой статье.

svoyabesedka.ru
