Схема подключения 2 клавишного проходного выключателя – Схема подключения проходного выключателя на 2 клавиши

Схема подключения проходного выключателя на 2 клавиши

Если включить в электроцепь помещения проходной выключатель на 2 клавиши, это создаст дополнительные преимущества в управлении освещением. К примеру, при помощи данного выключателя, если установить его рядом с кроватью, можно включать освещение в комнате не вставая с постели. Либо, к примеру, одной клавишей можно включить одну лампу в люстре, а при помощи другой включить еще две таких же лампы, что еще более усилит освещение. Кстати, сейчас на электромонтаж цена достаточно приемлемая. Доверяйте такую работу специалистам.

Разнообразие и формы проходных 2-х клавишных выключателей

Обычно в быту используются простые одноклавишные выключатели. Но часто по тем или иным причинам люди вынуждены заменить простой одноклавишный выключатель на 2-х клавишный.
У изделий данного вида множество всевозможных модификаций, но, как правило, все они работают по схеме типа «2 входа / 4 выхода». По идее получается, что это попросту два одноклавишных выключателя проходного типа, соединенных в одной конструкции. Также следует заметить, что данные устройства, не смотря на их разнообразный внешний вид, работают лишь в паре. Включение в электроцепь только одного изделия абсолютно бесполезно.

Как функционирует проходной выключатель на 2 клавиши

Для того, чтобы верно включить данное устройство в цепь, нужно иметь понятие о том, как оно действует. Вообще точным его названием является не «выключатель», а именно «переключатель», поскольку в тот момент, когда осуществляется нажатие на клавишу, контактная группа переключается (перебрасывается), и до этого разомкнутая цепь становится замкнутой или наоборот.
Для того, чтобы вникнуть в принцип действия 2-х клавишного выключателя, следует вначале разобраться как работает выключатель с 1-й клавишей, схема которого приведена ниже:
Их предоставленного чертежа становится понятно, что провод с фазой подведен лишь к одному устройству (Выкл. 1). Между следующим (Выкл. 2) и нулем цепи включен осветительный прибор. Оба устройства соединены посредством проводников. При помощи переброса (переключения) контактов и становится возможным управлять освещением. Лампа будет загораться в том случае, если в каждом выключателе положение будет совпадать, поскольку только такой вариант будет способствовать замыканию электроцепи. Гаснуть же она будет тогда, когда в одном из выключателей положение клавиши изменить, что приведет к перебросу контактной группы и к размыканию цепи.

Особенности 2-х клавишных выключателей

Рассмотрим следующий рисунок.
Как видно из него, к 1 устройству подведены 2 фазных проводника, потому и клавиш тут две. И поэтому промежуточных проводов между выключателями также должно быть в 2 раза больше, то есть – 4.

Данная схема от того и называется «2 входа / 4 выхода», что, если разглядеть его со стороны, он напомнит обычное реле с 2 парами контактов, работающее по принципу ручного переключения. Такие выключатели предназначены для работы с двумя различными лампами, светильниками или их группами, соединенными меж собой параллельно.

Порядок действий при подключении 2-х клавишного проходного выключателя

1. Соединить контактные группы устройств меж собой.
2. Присоединить осветительные приборы.
3. Подключить к ним нулевой провод и линии от проходного устройства.
4. Проверить правильность произведенной сборки схемы.
5. Осуществить подключение фазного проводника.

Стоит помнить, что при проведении электромонтажных работ подавать питание в цепь можно только в самую последнюю очередь!

Принципы подключения

Конструктивные особенности выключателей различных производителей могут несколько разниться, но в целом принцип их одинаков. Перед тем, как начать монтировать выключатель нужно изучить его визуально, чтобы определить его схему, что в большинстве случаев весьма просто, к тому же схема должна идти в комплекте с устройством.

Варианты схем с различными способами управления

Далее будут приведены схемы одного типа, но в разном графическом исполнении, из которых любой сможет выбрать более для себя понятную.

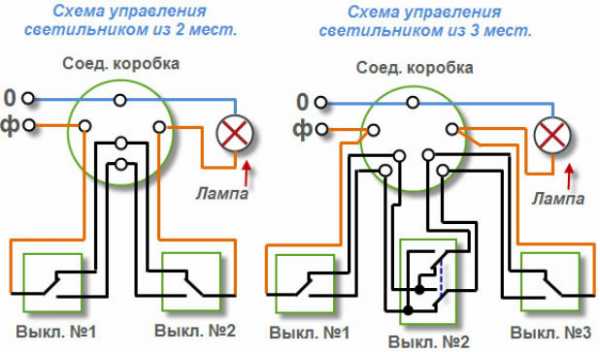

Управление из двух точек

Это простейшая схема. Для того, чтобы не запутаться желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Сколько должно быть жил? « — на выходы, 4 от выходов и пара запасных. Получается как минимум – 8 токопроводящих жил. В том случае, если предусматривается заземление, то еще +2 штуки и того получается 10. Если по какой-то причине одна из жил выйдет их строя проще будет задействовать одну из запасных, чем полностью производить замену кабель, а потому запас никогда не помешает.

При управлении из двух мест схема подключения выглядит следующим образом:

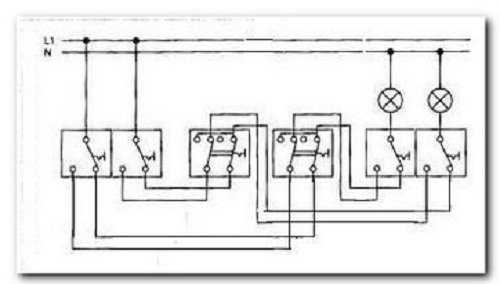

Управление из трех точек

Такая схема посложнее и применяется весьма редко, к примеру, для включения освещения на лестницах, имеющих несколько пролетов, либо в просторных холлах, имеющих более чем две двери. В комнатах, где 1 проходной устанавливается у главной двери, а управлять освещением нужно и с других точек. В данных случаях может потребоваться еще и перекрестный выключатель, который монтируют в цепь совместно с проходными.

Таким образом, видим, что сложного в установке и подключении 2-х клавишного проходного выключателя нет, главное определить где фаза, а где ноль, что легко сделать прибегнув к помощи простого индикатора.

Так же следует обратить внимание на следующем:

• Устанавливая устройство следует соединять лишь однотипные контакты, поскольку при возникновении путаницы сеть может работать неправильно, либо вовсе не функционировать, а в некоторых случаях попросту может произойти короткое замыкание.
• Разница таких выключателей от обычных заключена в том, что у первых нет четко означенных положений «выкл» и «вкл», управление осуществляется просто по методу переключения клавиши из одного положения в другое. А потому придется в первое время заново привыкать к таким приборам.
• Во многих многоквартирных домах провод заземления (третий провод в кабеле электропроводки) отсутствует. Но там, где он имеет место, при монтаже осветительной сети с проходными выключателями о нем забывать не следует.
• Если используются одноцветные проводники, их концы следует помечать, что может существенно облегчить монтаж.

При покупке кабеля в специализированном магазине следует перед использованием проверить его на предмет дефектов. Как правило, повреждение оплетки и прочие наружные нарушения выявить не сложно, но внутренние повреждения обнаружить возможно только посредством тестера. Нередко жилы внутри кабеля рвутся из-за неправильной намотки его на центральный барабан, либо жилу может перебить вследствие неправильной транспортировки бухты кабеля.

Видео: Схема подключения проходного выключателя

onlyforemont.ru

Схема подключения 2х клавишного проходного выключателя

Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.

Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).

Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

• На парковых аллеях;
• На стадионах;
• Для освещения бассейнов и ледовых арен;
• Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

2. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

3.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

1. Правильный ответ «б»;
2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Если включить в электроцепь помещения проходной выключатель на 2 клавиши, это создаст дополнительные преимущества в управлении освещением. К примеру, при помощи данного выключателя, если установить его рядом с кроватью, можно включать освещение в комнате не вставая с постели. Либо, к примеру, одной клавишей можно включить одну лампу в люстре, а при помощи другой включить еще две таких же лампы, что еще более усилит освещение. Кстати, сейчас на электромонтаж цена достаточно приемлемая. Доверяйте такую работу специалистам.

Разнообразие и формы проходных 2-х клавишных выключателей

Обычно в быту используются простые одноклавишные выключатели. Но часто по тем или иным причинам люди вынуждены заменить простой одноклавишный выключатель на 2-х клавишный.
У изделий данного вида множество всевозможных модификаций, но, как правило, все они работают по схеме типа «2 входа / 4 выхода». По идее получается, что это попросту два одноклавишных выключателя проходного типа, соединенных в одной конструкции. Также следует заметить, что данные устройства, не смотря на их разнообразный внешний вид, работают лишь в паре. Включение в электроцепь только одного изделия абсолютно бесполезно.

Как функционирует проходной выключатель на 2 клавиши

Для того, чтобы верно включить данное устройство в цепь, нужно иметь понятие о том, как оно действует. Вообще точным его названием является не «выключатель», а именно «переключатель», поскольку в тот момент, когда осуществляется нажатие на клавишу, контактная группа переключается (перебрасывается), и до этого разомкнутая цепь становится замкнутой или наоборот.
Для того, чтобы вникнуть в принцип действия 2-х клавишного выключателя, следует вначале разобраться как работает выключатель с 1-й клавишей, схема которого приведена ниже:
Их предоставленного чертежа становится понятно, что провод с фазой подведен лишь к одному устройству (Выкл. 1). Между следующим (Выкл. 2) и нулем цепи включен осветительный прибор. Оба устройства соединены посредством проводников. При помощи переброса (переключения) контактов и становится возможным управлять освещением. Лампа будет загораться в том случае, если в каждом выключателе положение будет совпадать, поскольку только такой вариант будет способствовать замыканию электроцепи. Гаснуть же она будет тогда, когда в одном из выключателей положение клавиши изменить, что приведет к перебросу контактной группы и к размыканию цепи.

Особенности 2-х клавишных выключателей

Рассмотрим следующий рисунок.
Как видно из него, к 1 устройству подведены 2 фазных проводника, потому и клавиш тут две. И поэтому промежуточных проводов между выключателями также должно быть в 2 раза больше, то есть – 4.

Данная схема от того и называется «2 входа / 4 выхода», что, если разглядеть его со стороны, он напомнит обычное реле с 2 парами контактов, работающее по принципу ручного переключения. Такие выключатели предназначены для работы с двумя различными лампами, светильниками или их группами, соединенными меж собой параллельно.

Порядок действий при подключении 2-х клавишного проходного выключателя

1. Соединить контактные группы устройств меж собой.
2. Присоединить осветительные приборы.
3. Подключить к ним нулевой провод и линии от проходного устройства.
4. Проверить правильность произведенной сборки схемы.
5. Осуществить подключение фазного проводника.

Стоит помнить, что при проведении электромонтажных работ подавать питание в цепь можно только в самую последнюю очередь!

Принципы подключения

Конструктивные особенности выключателей различных производителей могут несколько разниться, но в целом принцип их одинаков. Перед тем, как начать монтировать выключатель нужно изучить его визуально, чтобы определить его схему, что в большинстве случаев весьма просто, к тому же схема должна идти в комплекте с устройством.

Варианты схем с различными способами управления

Далее будут приведены схемы одного типа, но в разном графическом исполнении, из которых любой сможет выбрать более для себя понятную.

Управление из двух точек

Это простейшая схема. Для того, чтобы не запутаться желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Сколько должно быть жил? « — на выходы, 4 от выходов и пара запасных. Получается как минимум – 8 токопроводящих жил. В том случае, если предусматривается заземление, то еще +2 штуки и того получается 10. Если по какой-то причине одна из жил выйдет их строя проще будет задействовать одну из запасных, чем полностью производить замену кабель, а потому запас никогда не помешает.

При управлении из двух мест схема подключения выглядит следующим образом:

Управление из трех точек

Такая схема посложнее и применяется весьма редко, к примеру, для включения освещения на лестницах, имеющих несколько пролетов, либо в просторных холлах, имеющих более чем две двери. В комнатах, где 1 проходной устанавливается у главной двери, а управлять освещением нужно и с других точек. В данных случаях может потребоваться еще и перекрестный выключатель, который монтируют в цепь совместно с проходными.

Таким образом, видим, что сложного в установке и подключении 2-х клавишного проходного выключателя нет, главное определить где фаза, а где ноль, что легко сделать прибегнув к помощи простого индикатора.

Так же следует обратить внимание на следующем:

• Устанавливая устройство следует соединять лишь однотипные контакты, поскольку при возникновении путаницы сеть может работать неправильно, либо вовсе не функционировать, а в некоторых случаях попросту может произойти короткое замыкание.
• Разница таких выключателей от обычных заключена в том, что у первых нет четко означенных положений «выкл» и «вкл», управление осуществляется просто по методу переключения клавиши из одного положения в другое. А потому придется в первое время заново привыкать к таким приборам.
• Во многих многоквартирных домах провод заземления (третий провод в кабеле электропроводки) отсутствует. Но там, где он имеет место, при монтаже осветительной сети с проходными выключателями о нем забывать не следует.
• Если используются одноцветные проводники, их концы следует помечать, что может существенно облегчить монтаж.

При покупке кабеля в специализированном магазине следует перед использованием проверить его на предмет дефектов. Как правило, повреждение оплетки и прочие наружные нарушения выявить не сложно, но внутренние повреждения обнаружить возможно только посредством тестера. Нередко жилы внутри кабеля рвутся из-за неправильной намотки его на центральный барабан, либо жилу может перебить вследствие неправильной транспортировки бухты кабеля.

Видео: Схема подключения проходного выключателя

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

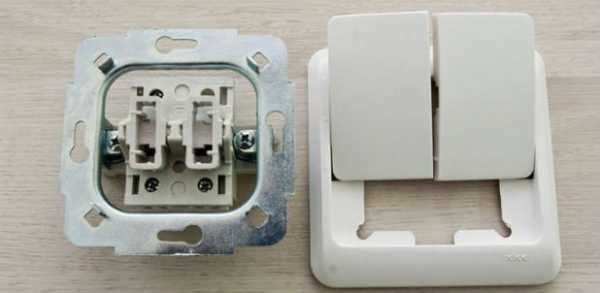

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

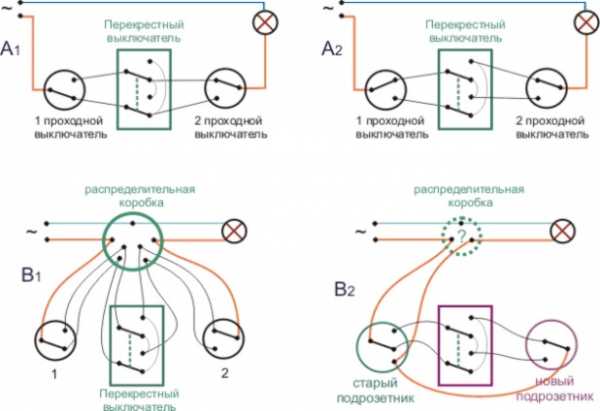

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

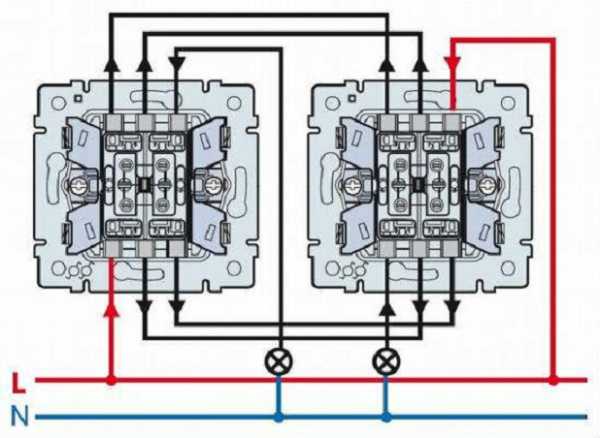

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

otoplenie-help.ru

Проходной выключатель двухклавишный: схема подключения своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

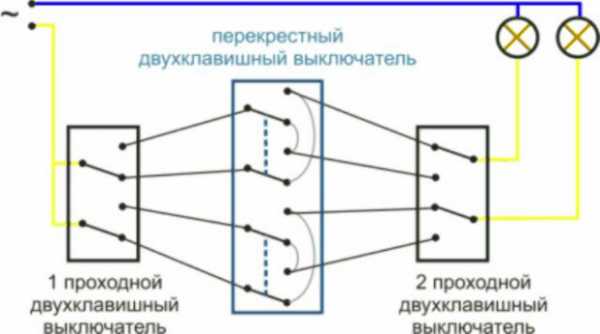

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Оцените статью:

jelectro.ru

Схема подключения проходного выключателя с 2х мест: порядок действий

Схема подключения проходного выключателя с 2х мест является несложной. Отсюда возникает вопрос: как подключить переходной выключатель дома, не прибегая к услугам специалистов? В действительности, это можно осуществить самому без особых усилий, если соблюдать все принципы установки и правила безопасности.

Освещение с разных точек пространства

Включать и выключать осветительные приборы с нескольких точек пространства одновременно дает возможность схема подключения проходного выключателя с 2х мест.

При ее прокладывании для каждой детали в отдельности должен быть трехжильный кабель. Напротив тумблера осуществляют установку распределительной коробки.

Схема подключения выключателей с двух мест состоит из:

• кабеля питания;
• кабеля первого выключателя;
• кабеля второго выключателя;
• кабеля лампы или светильника.

Фото подключения проходного выключателя с 2х мест позволяет ознакомиться с принципами прокладывания схем наглядно. Это обеспечивает установку по всем правилам, гарантируя качество и надежность.

2х клавишные приборы регулировки света

Схема подключения на 2 клавиши проходного выключателя – это прибор, состоящий из двух клавиш. Эти элементы соединяются вместе одним корпусом. Работа схемы базируется на перекидывании контактов. Контакты выключателя делятся на 2 входа и 4 выхода. В данном случае управлять светом можно любым способом.

Схема подключения 2 клавишного проходного выключателя зависит от планировки здания, но в общем случае всегда нулевой кабель напрямую подключают к лампе:

• к обеим частям прибора примыкает фазный электропровод;
• для замыкания контактов предназначена первая клавиша;
• электропровод подключается к контактам, а потом от них к прибору освещения.
• способом такого же типа ко второй клавише присоединяются остальные провода.

Схема проходного 2х клавишного выключателя монтируется в подрозетниках, а лампы и светильники подключаются к нескольким точкам света. К выключателям подключаются трехжильные кабели. Они конструктивно имеют 6 контактов.

Схема подключения на две лампы проходного выключателя заключается в том, что для экономии времени применяется всего два кабеля. Тут используют трехжильный и двухжильный, а прокладывают их только ко второму выключателю.

2х клавишный проходной выключатель используется в том случае, когда имеется длинное помещение. Вам не нужно возвращаться в то место, где вы включили свет, он обеспечивает меньшую затрату времени.

Проходной выключатель на 2 клавиши, две точки которого обеспечивают работу системы по методу перекидывания контактов, размещается в начале и в конце коридора.

Как подключить в доме два проходных выключателя?

Режим переключения с разных точек помещения обеспечивают два двуклавишных выключателя. Схема подключения двух проходных выключателей состоит из двух выключателей, имеющих 2 клавиши переключения и 3 контакта. Система переключения клавиш должна быть «перекидной».

К обоим выключателям присоединяется фазный кабель, а ток распределяется на их левую и правую клавиши. Выключатели соединены между собой за счет промежуточных проводов. Схема подключения 2х проходных выключателей предусматривает возможность установки электропроводов разного цвета. Это обеспечивает точность при установке и исключает путаницу в кабелях.

Схема подключения двухклавишного выключателя с 2х мест обеспечивает включение в одном месте, а выключение в другом. Этот способ актуален не только для помещений длинного типа, но и для многоэтажек. Схема значительно экономит электроэнергию, а вас избавляет от ненужного передвижения по квартире или дому.



Прочтите также:
— Как правильно подключить выключатель света. Пособие знатока
— Особенности электрической проводки в зданиях из бруса
— Проводка в квартире своими руками
— Выключатели света: разновидности, характеристики, цены
— Дистанционный выключатель света с пультом
— Ретро проводка в деревянном доме

←Вернуться

bitu.ru

Схема подключения проходного двухклавишного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки, причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель. На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

elektrik24.net
