Чердачное перекрытие по деревянным балкам своими руками: как сделать самостоятельно

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой видео-обзор устройства чердачного перекрытия по деревянным балкам, а потом уже будем разбирать детали:

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

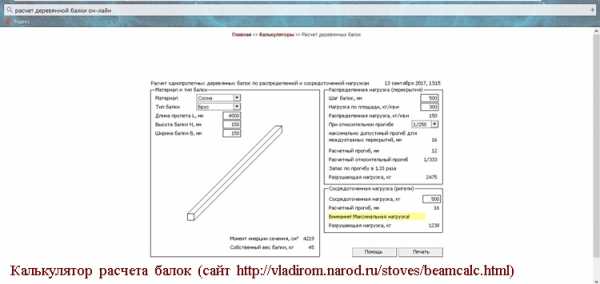

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Платформа: для холодного чердака

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время. Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу.

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

Жесткий щит: для равномерной усадки

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

Эконом-настил: для экономии времени

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Готовые фермы: для жилой мансарды

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

Ребристое-балочное перекрытие: для частного домостроения

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Сегодня существует несколько способов крепления чердачных балок. В основном необходима установка а перпендикулярной опорной балке, которая равна максимальной длине балок перекрытия. Если проектом не предусмотрены дополнительное балки жесткости, тогда балки чердачного перекрытия должны лежать по осям стоек несущих стен. По стандартам, балки перекрытия должны опираться на верхнюю обвязку стен и крепится к ней на два гвоздя 3,5х100 миллиметров с каждой стороны.

Но нередко также в строительстве приходится применять особые методы крепления, и для того, чтобы вы лучше разобрались с ними, мы подготовили для вас качественные мастер-классы.

Проектировать деревянное чердачное перекрытие нужно исходя из тех нагрузок, которые будут на него воздействовать. Но учитывайте такой момент. Довольно часто жилые дома строят с тем расчетом, что их будет достаточно для всей семьи. И такие нагрузки подразделяют на распределенные и сосредоточенные.

При проектировании чердачного перекрытия вам нужно учитывать именно распределенные нагрузки, а узнать о них подробнее вы сможете из современных СНиПов. Сосредоточенные нагрузки нужно принимать во внимание только тогда, если вы точно собираетесь установить на чердаке какие-то предметы с большой массой.

Например, сегодня стало модно устраивать под крышей SPA-салоны, бильярдную, танцевальные площадки и комнаты для музыкальных тренировок. Но на практике нередко оказывается, что и 10 комнат в доме – это мало. А под крышей – замечательное проветривание, красивое пространство и тихое, чтобы обустроить там свой личный кабинет.

Необходимость применения специальных крепежных элементов зависит от того, какую технологию обустройства чердачного перекрытия вы выбрали вообще. Так самый надежный способ – это опереть балки на несущие поверхности стен или же на балки перекрытия. Тогда и вовсе нет никакой необходимости и смысла использовать металлические элементы – балки крепятся саморезами или гвоздями. Во всех остальных случаях обязательно нужно закрепить чердачный пол.

Поэтому советуем вам изначально сделать настолько крепкое чердачное перекрытие, чтобы через пару лет со спокойной совестью перестроить его в мансардное. А специальные вычисления вам помогут сделать наши специальные таблицы и компьютерные программы. Ваша задача – правильно подобрать оптимальное сечение балок и их шаг. Все остальное – уже детали.

Обязателен ли армированный пояс?

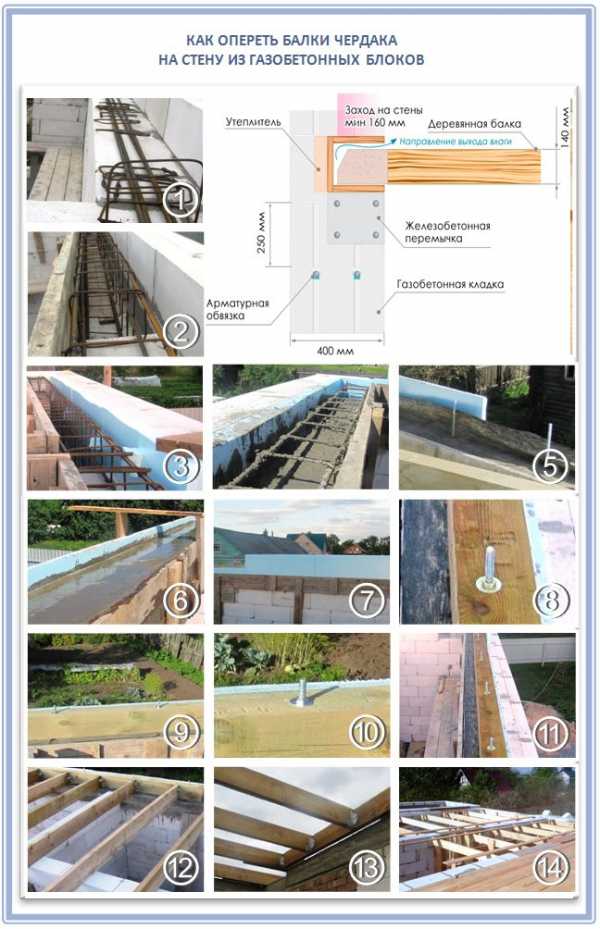

Первым делом определитесь, нужен ли вам армопояс для установки балок чердачного перекрытия. Армопояс – это армированный пояс, который представляет собой замкнутую конструкцию по всему контуру здания. Задача такого элемента – это распределение нагрузок.

При установке деревянных балок чердачного перекрытия необходимо устанавливать построить армопояс только,  если:

1. Стены вашего дома строятся из газоблока или пеноблока. Ведь такой материал имеет довольно хрупкую структуру, а деревянное балочное перекрытие в это же время обладает немалым весом. Ввиду своей конструкции оно всегда создает точечное давление на блоки. А наша задача – распределить это давление и сделать его линейным. Так, чтобы мауэрлат взял на себя всю нагрузку.
2. Также, есть ли в качестве фундамента для вашего дома идут сборные блоки ФБС, или само основание мелкозаглубленное, также важно правильно распределить нагрузку от чердака по всей площади основания дома.

Во всех остальных случаях можно спокойно обойтись без армопояса.

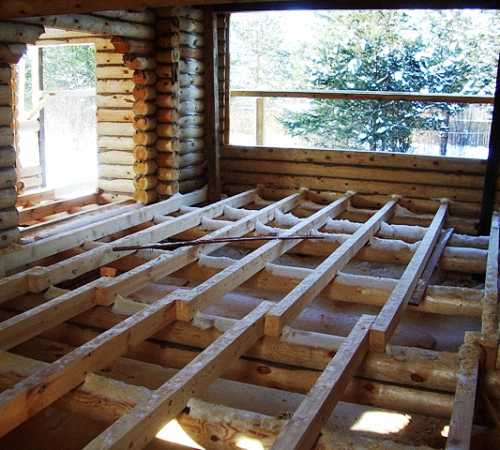

Крепление балок к брусьям или срубу

Когда балки перекрытия крепят к срубу или оцилиндрованным бревнам, то проще всего использовать технологию сковороденя. Говоря простым языком, попросту вставить балки в стены, как части конструктора.

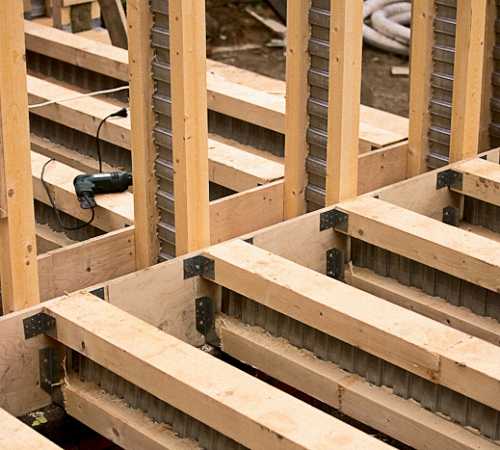

Обратите внимание, что между собой балки перекрытия скрепляются металлическими скобами:

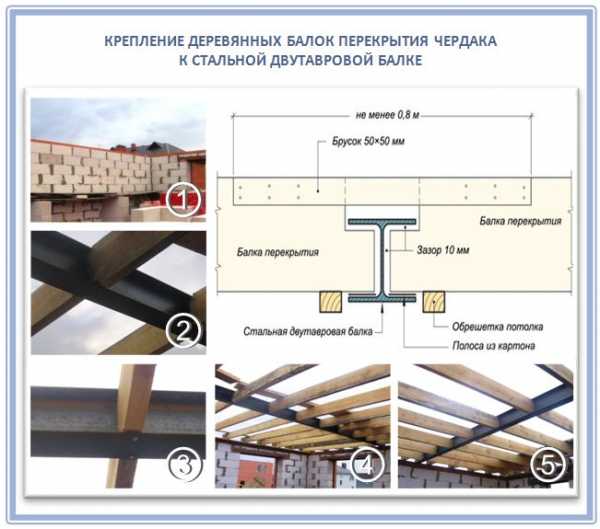

Крепление к металлической двутавровой балке

Если вам приходится разбивать балки перекрытия по длине, тогда их части следует соединять внахлест или при помощи специальных накладок, причем между самими балками еще и понадобятся распорки.

А если речь идет о планировке большой площади, тогда в качестве опоры для балок лучше использовать стальную двутавровую балку или же особо крепкую из клееной древесины. В этом случае между балками чердака и стальной двутавровой балкой оставьте обязательно зазор в 10 миллиметров. При этом важно, чтобы стальная балка при этом не касалась обшивки потолка. А, чтобы в дальнейшем балки перекрытия не скрипели, уложите дополнительный звукоизоляционный материал или сделайте обрешетку потолка довольно плотной:

Если вы используете вспомогательные балки, их вовсе не обязательно размещать внутри перекрытия. Таковые можно легко встроить в стену или даже использовать самостоятельно. А сами балки при этом нужно крепить на так называемые балочные башмаки:

Первым делом для таких балок нужно сделать обвязку. Причем вовсе не обязательно саму обвязку крепить к стенам первого этажа, как многие думают.

Главное – правильно подготовить такие балки к монтажу. А для этого их следует обязательно обработать антисептиком (причем при температуре не ниже 5 градусов тепла). Далее оставить их пропитываться на сутки. Теперь распилить и уложить такие доски и поддерживающую балку на деревянный мауэрлат, предварительно пропитанный его огнебиозащитой. Остается только закрепить все балки перекрытия на башмаки.

И, когда перекрытие из балок будет готовым, сделать черновой пол, хотя бы для того, чтобы по нему было удобно передвигаться.

Крепление к стенам из кирпича

Если мы говорим о креплении деревянной балки на кирпичную стену, тогда в той необходимо создать гнездо, причем еще на этапе возведения самих стен. Гнездо должно быть на 160 мм располагаться внутри стены (это минимум), причем на специальной доске.

Вставляя балку в стену, вам нужно залить ее цементным раствором или же оставить открытой – все здесь  зависит от толщины стены:

• Так, закрытый вариант необходим при толщине стены в два кирпича.
• Открытый – при толщине стены в два с половиной кирпича.

Кроме этого, балочное перекрытие чердака при кирпичных стенах необходимо усилить анкерами, в каждой третьей балке. Анкера должны охватывать ее снизу и по бокам, а сами в стену заходить на 30 50 миллиметров. Возможен также вариант соединения балок с друг с другом и на внутренних стенах.

Крепить балки к кирпичной стене следует по такой технологии:

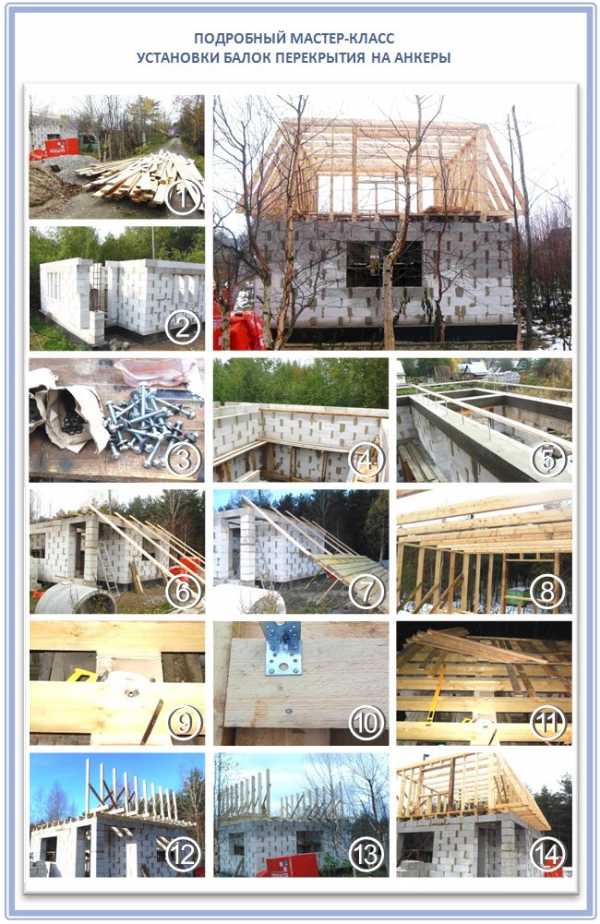

Крепление к хрупким стенам из блоков

Если вы крепите деревянные балки в блочной стене, тогда он вам необходимо соорудить железобетонную перемычку. Это тот самый армированный пояс, о котором мы говорили раньше. Устраивать его нужно под балкой, конкретно под деревянным коробом, который заходит в стену. Сам уже балку нужно будет установить на армированный пояс в стене тоже на минимальные 160 мм. И не забывайте также о таком важном моменте, как утеплитель со стороны блока и зазор со стороны балки, который будет обеспечить выход влаги.

Поэтому, чтобы современные легкие блоки выдержали деревянные балки чердачного перекрытия, следуйте такой схеме:

Если же блоки довольно прочные и по своим физическим качествам близки к кирпичу, тогда используйте такую схему монтажа:

Если вы сейчас плавно подошли к вопросу устройства чердачного перекрытия, первая проблема, с которой вам придется столкнуться, – это поиск досок хорошего качества. Очень важно, чтобы ни балки, ни половой настил не имели никакого изъяна, не были ослаблены и уж точно не болели никакой плесенью. В противном случае такие перекрытия опасны для жизни для жизни домочадцев.

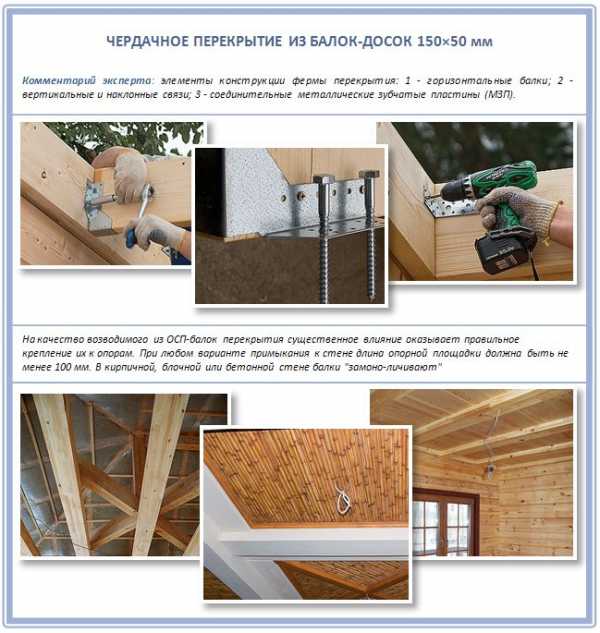

Вариант #1 – балки из обычных досок

Давайте отдельно отметим, какие балки нужно использовать при устройстве чердачного перекрытия. Лучший вариант – доски шириной 20-30 сантиметров. В качестве материала берется сосна или лиственница, которые хорошо работают на прогиб. Именно такая древесина прочна в плане деформации и меньше подвержена трещинам. По официальным подсчетам, при применении такого материала получается снизить расход всей древесины на целых 20%.

Вариант #2 – балки из клееного бруса

В качестве балок также сегодня нередко используется клееный брус, прочность которого в несколько раз выше прочности обычной древесины. Все дело в том, что любые склеенные деревянные изделия более крепкие. Весь секрет в том, что клей, который используется, попадает в поры двух склеиваемых деталей и образует между ними много крепких нитей – куда более крепких, чем волокна самой древесины. А поэтому клееный брус в качестве балок – вполне нормальный вариант.

На вид они не отличаются от массивной древесины, особенно, когда с целью эстетики в наружных слоях у них применяется древесина лучшего сорта. Такие балки изготавливают из досок-ламелей, которые очищается от дефектов и склеиваются вместе. Главное преимущество такого метода в том, что общая длина балок теперь может достигать 12 метров, и это будет намного прочнее, просто с деревянной балкой при тех же параметрах.

Многие так же не учитывают то, что в цельной древесине могут быть скрытые проблемы, которые через несколько лет могут появиться в виде пролома балки посередине. Например, такой причиной нередко становятся гниль или паразитирующие насекомые, которые на момент покупки балки не успели еще развиться. Второй момент: довольно сложно найти абсолютно безупречную длинную балку из чистой древесины, без сучков и других проблем. А сучки сами по себе плохи тем, что в этих местах древесина плохо работает на растяжение, она более плотная, и в итоге балка, с содействующим постоянным динамическим напряжением, реагирует на него неравномерно по всей своей длине.

Вариант #3 – балки из OSB

Чтобы изготовить крепкие балки из OSB плит, их разрезают на полосы разной ширины и фрезеруют. Далее заготовки склеивают между собой, и они образуют длинную бесконечную полосу, из которой делают шаблоны определенной длины. Главное преимущество использования таких балок для устройства чердачного перекрытия – это небольшая масса и отличные показатели прочности и сопротивления изгибу.

Вариант #4 – двутавровые балки

Еще один популярный в России вид балок – это двутавровые. Это один из самых прочных видов балок, и поверх них можно устраивать любой настил, а не только фанеру. А снизу подшиваются гипсокартон. Эти балки настолько прочны, что их более целесообразно устанавливать в качестве междуэтажного перекрытия для полностью жилых комнат, о не только для мансарды и тем более для холодного чердака.

Еще также популярны также так называемые канадские двутавровые балки. Их изготавливают в заводских условиях из деревянных брусков, OSB плит, специальных влагостойких плит, клееного бруса или хвойной древесины.

Вариант #5 – балки из готовых ферм

Например, одна из самых последних разработок – это готовые чердачные фермы. Их высота – 350 миллиметров. Изготавливаются они из сухой древесины сечением 100х50 мм. В заводских условиях на специальном прессе с металлическими пластинами такие элементы соединяют в одну конструкцию. Причем в процессе изготовления таких ферм внутри их даже размещают инженерные коммуникации.

Вариант #6 – LVL-балки

Отдельно стоит заметить, что сравнительно новый материал на отечественном рынке – LVL балки. Это высокопрочные однородные материалы, которые изготавливают путем склеивания под особым давлением. В расход берется нескольких слоев шпона, и в процессе изготовления брусьев волокна располагаются строго параллельно.

Характеристики у таких балок особенные. Главное преимущество состоит в том, что какие балки обладают большим выбором размеров. Сам материал отлично поддается обработке практически любыми режущими инструментами. Но учитывая цену на LVL брус, мы советуем вам приобретать его только в том случае, если ваше чердачное перекрытие будет расположено над большим пролетом и для вас в приоритете – качество и безопасность.

Вариант #7 – HTS-балки

Еще один новый вид чердачных балок – немецкие HTS. Они тоже представляют собой двутавр, где верхний и нижний слой – из древесины, а вот средний слой сделан из OSB плиты.

Между этими слоями также может быть вставлен лист профилированный стали толщиной 0,5 миллиметров со специальным полимерным покрытием. При этом сама сталь имеет волнистую форму, благодаря чему балка обладает высокими несущими характеристиками. И таких стенок может даже не одна, а две, что еще лучше для сопротивления изгибу. А чтобы HTS-балка не изгибалась и не скручивалась, между слоями с определенным шагом устанавливаются скрытые поперечные связи.

krovgid.com

Перекрытие пола по деревянным балкам

Существует два варианта обустройства деревянных перекрытий пола: по балкам и по лагам. Выбор того или иного способа выполнения работ зависит от индивидуальных особенностей помещения и предпочтений его хозяев. Среди преимуществ полов, выполненных по балкам следует отметить высокий уровень их прочности и дешевизна выполнения работ. О том как соорудить полы по деревянным балкам, рассмотрим далее.

Оглавление:

1. Конструкция пола по деревянным балкам:выполнение расчетов
2. Перекрытие пола по деревянным балкам:особенности монтажа балок
3. Перекрытие пола по деревянным балкам: особенности устройства пола
4. Устройство пола по деревянным балкам: технология выполнения работ

Конструкция пола по деревянным балкам: выполнение расчетов

Использование деревянных балок, по сравнению с железобетонными отличается прежде всего более доступной стоимостью и легкостью проведения работ. Кроме того, пол имеет практически такие же прочностные характеристики. Использование деревянных конструкций помогает снизить общий вес дома и его нагрузку на основание фундамента.

Среди преимуществ балок пола в деревянном доме, отметим:

• высокая стойкость и жесткость перед нагрузками;
• небольшой вес, по сравнению с балками из бетона;
• доступная стоимость;
• возможность самостоятельного монтажа, без специализированного технического оборудования.

Для обустройства пола по деревянным балкам не потребуется специализированная техника, так как для укладки балов достаточно нескольких человек. Основным несущим элементом конструкции выступает деревянная балка. Она имеет форму деревянного бруса, высота которого составляет от десяти до тридцати сантиметров, а толщина от семи до двадцати сантиметров. Оптимальный шаг укладки балок колеблется в пределах 65-100 см. Для определения сечения бруса следует учитывать индивидуальные особенности помещения, нагрузку и вес здания, длину пролета и другие немаловажные факторы. Заменить брус помогут соединенные между собой деревянные доски, установленные на ребре. Применение обтесанного бревна станет самым экономичным вариантом обустройства перекрытия пола.

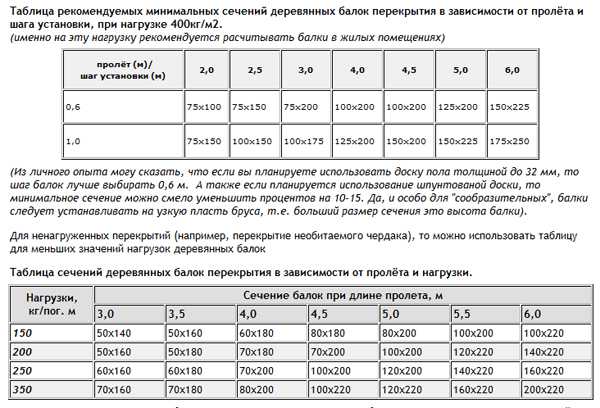

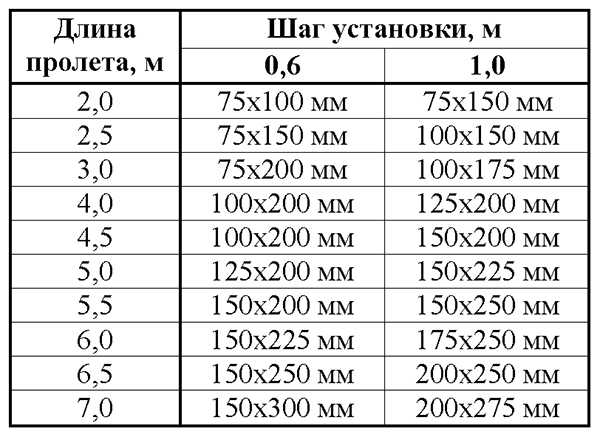

Для того, чтобы выполнить определение сечения балки, устанавливаемой в том или ином доме, следует прежде всего определить уровень нагрузки, которая на него воздействует. Для определения общей нагрузки учитывается вес перекрытия, нагрузка от людей и элементов фурнитуры, которые будут на нем установлены. Общее значение суммарной нагрузки составляет четыреста килограмм на один метр квадратный. В соотношении с данным значением, сечение и размер балки определяется по таблице:

Если длина пролета составляет около 4 м, то с шагом установки в 65 см, потребуется наличие бруса, размером 10х20 см. Учтите, что длина бруса должна быть на 15 см больше с каждой из сторон, чтобы обеспечить его установку в стену. То есть, для определения длины бруса следует к 400 см прибавить 30 см, получится 4,3 м.

Правильное выполнение расчета деревянных балок позволяет подобрать оптимальный размер материалов, с помощью которых удастся правильно распределить нагрузку в здании.

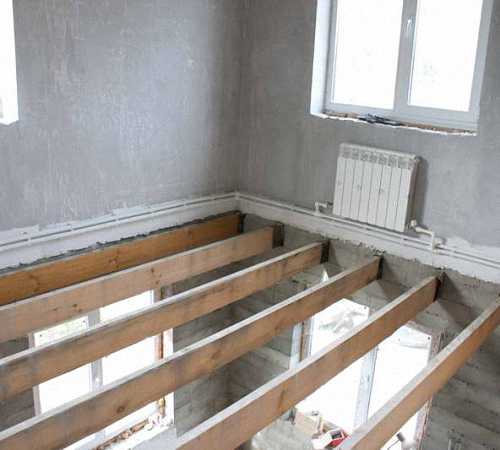

Укладка деревянных балок выполняется в параллельном друг к другу направлении. При этом, интервал между балками должен сохраняться практически на всех участках, исключением станут дымоходные трубы и другие конструктивные элементы перекрытия. Интервал для укладки балок в доме, выполненном из дерева составляет около одного метра. Если же дом выполнен по каркасной технологии, то данное расстояние сокращается до 50-ти см. Если данное значение увеличивается, в соотношении с конструктивными особенностями здания, то между балками устанавливается дополнительный элемент, улучшающий их несущие способности.

В случае, если на участке, приближенном к лестничному проему отсутствует место для крепления балки, следует обустроить здесь дополнительную конструкцию в виде деревянного ригеля. Он станет местом для установки балок. При этом, балки могут устанавливаться непосредственно на ригель или в него. Для того, чтобы балки с легкостью выдерживали возложенные на них нагрузки, следует соблюдать такие требования:

• оптимальным значением высоты балок составит минимум одна двадцать четвертая часть ее длины;
• по ширине балка должна составлять минимум половину ее высоты;
• если балка устанавливается на чердаке, то достаточно ширины в одну треть ее высоты.

С помощью данного соотношения удается подобрать оптимальный вариант балок для обустройства перекрытий. Если установка балок осуществляется в участок из крепежных пазов, то размер балок должен немного увеличиваться. Для того, чтобы снизить толщину балки, в том случае, если перекрытие является довольно длинным, между ними устанавливаются опорные столбы.

Если установка балок осуществляется в хозяйственных постройках, гаражах, бытовках или других нежилых помещениях, уровень средней нагрузки уменьшается и составляет от 100 до 300 кг на один квадратный метр. При этом, сечение балок также следует уменьшить.

Если указанного размера балок вам найти не удалось, то возможен вариант их самостоятельного сооружения с применением обычных досок. При этом, они укладываются шахматным порядком, соединяясь между собой с помощью гвоздей.

При дальнейшем строительстве печки и дымохода в доме, следует учитывать тот факт, что расстояние между ним и балкой не должно составлять менее тридцати сантиметров.

Перекрытие пола по деревянным балкам: особенности монтажа балок

Фиксация деревянных балок осуществляется непосредственно на стене. Если перекрытие обустраивается в мансарде, то балки устанавливают на последний венец стены, выполненной из бруса или из бревна.

В стене следует обустроить отверстие, по размеру сопоставимое с балкой. Перед установкой балку следует обложить паклей. При наличии слишком тонких балок, они устанавливаются в стену на 10-15 см. В таком случае, используется способ специальной врубки. Возможен вариант крепления балки с помощью соединения, называемого ласточкиным хвостом.

Данный вариант подходит для домов, который также выполнен из бруса. Для фиксации балки в доме, выполненном из дерева, используется трапециевидное соединения, а для дополнительной прочности устанавливается хомут. В таком случае, ригель и балка будут находиться на одном уровне. Самым простым способом установки балок перекрытия является монтаж черепных брусков и фиксация на них балок. В данном случае, размер брусков составит около 5х5 см.

Если дом выполнен из щита, то для укладки балки следует обустроить в стене отверстие в виде гнезда. Каждый из концов балки устанавливаются во внутрь отверстий. При этом, каждое гнездо для балки должно находиться на одном и том же уровне. Оптимальная глубина гнезда при этом составляет около 15-20 см, а ширина между балкой и стеной около 1 см. Каждый из концов, который устанавливается в гнездо обкладывается с помощью пакли. Далее следует процесс обработки балки с помощью антисептического раствора. Таким образом, удастся продлить срок ее эксплуатации и защитить покрытие от плесени и грибка.

Возможен вариант фиксации пакли с помощью стальных анкеров. Один конец анкера устанавливается в гнездо, а второй фиксируется на балке с помощью шурупов, при этом, длина балки рассчитывается таким образом, чтобы она не входила в стену и составляет значение разное длине перекрытия.

Если дом выполнен из кирпича, то для установки деревянных балок также потребуется сооружение гнезд. Они являются опорными элементами для удерживания балок. Старайтесь соорудить гнезда максимально ровно по уровню. Для того, чтобы установить балки на одном уровне, потребуется выровнять дно гнезд с помощью бетонного раствора. После того, как бетонный раствор полностью высохнет, на его поверхность устанавливается рубероид или толь, обеспечивающий защиту дерева от влаги.

При этом размер гнезда составляет на 6-10 см больше толщины балки. Зазор между стеной и балкой из дерева должен составлять около трех сантиметров. Глубина гнезда при этом составляет около 20-25 см, балка же устанавливается во внутрь всего на 15 см. Участки деревянных балок, которые помещаются в гнездо следует промазать с помощью горячего битума.

Далее их обматывают рубероидом или пергамином в два слоя. После этого остальная часть балки покрывается раствором с антисептичными свойствами. После укладки балок в гнезда, следует заливка их с помощью бетонного раствора, в качестве заполнителя для которого используется щебенка. Выравнивание балок осуществляется на одном уровне со стеной.

Перекрытие пола по деревянным балкам: особенности устройства пола

Накатная часть перекрытия является потолком на накатном этаже. Для выкладывания настила существует несколько способов. Чаще всего на балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Установка черепных брусков осуществляется таким образом, чтобы они находились на одном уровне с балкой. Далее на поверхность брусков укладывается деревянный накат в виде деревянных досок, толщина которых составляет от 10 до 20 см. При этом, между досками не должно оставаться зазоров. Заменить доски поможет готовый щит из дерева или обычная фанера. Для того, чтобы обустроить ровный потолок на нижнем этаже, поверх наката устанавливают гипсокартонные листы или фанеру.

С помощью еще одного способа монтажа наката удается значительно увеличить площадь потолка, в том случае, если она является недостаточно большой. На деревянную балку устанавливают бруски, сечением 4х4 см. На них укладывается накат, при этом его монтаж осуществляется перпендикулярно балкам. Далее следует монтаж подшивки в виде досок, толщина которых такая же как и у ранее установленных брусков.

Кроме того, для изготовления наката используют также брус, толщина которого составляет от 6 см. На балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Далее следует процесс укладки бруса, При этом, они соединяются четвертным методом с помощью вырезанного паза в брусе. Толщина бруса зависит от высоты балок, они должны располагаться на одном уровне. В данном случае, брус выполняет функция и наката и подшивки. Кроме того, заменить черепные бруски поможет изготовление крепежного паза внутри балки. В некоторых случаях, нижняя часть балок остается открытой и необработанной. Данный способ актуален при использовании в помещении стиля кантри.

Устройство пола по деревянным балкам: технология выполнения работ

Далее следует процесс обустройства пола по деревянным балкам. Для начала на каждой из балок устанавливают бруски, в соотношении с которыми формируется поверхность настила. Данный этап предполагает выполнение подгонки пола и сооружение чернового покрытия. Поэтому, в работе разрешается использовать не оструганную доску, однако, она должна быть покрыта защитными материалами и пропитками.

Далее следует работа по гидроизоляции настила. Самый оптимальный вариант — использование глинисто-песчаного раствора, который имеет консистенцию замазки. Еще одним вариантом для выполнения гидроизоляционных работ, является использование рубероида. С его помощью удается обеспечить качественную гидроизоляцию, которая не занимает много места. После этого, следует процесс обеспечения теплоизоляции. Самыми популярными материалами для проведения данных работ является использование:

• шлака, засыпаемого между брусьями;
• минеральной ваты;
• пенопласта;
• непополистирола;
• опилок или керамзита.

Самым популярным утеплителем для пола по деревянным балкам, является минеральная вата. Она обладает высокими теплоизоляционными способностями, имеет длительный срок эксплуатации, устойчива перед грызунами и довольно антисептична.

Минеральная вата устанавливается таким образом, чтобы плотно прилегать к поверхности пола. После этого, устанавливается пароизоляция, так как данный материал неустойчив к воздействию влаги, которая может попасть на него через деревянный пол.

Дальнейшие действия связаны с обустройством финишного настила. Возможен вариант его непосредственной установки на балки, но лучше всего, предварительно установить систему из лаг. Таким образом, во-первых, под настилом будет обустроено дополнительное пространство и вентиляция, во вторых, уровень шума, издаваемого деревянным полом, значительно снизится.

Кроме того, возможен вариант сооружения деревянного пола плавающего типа. Теплый пол по деревянным балкам отличается наличием жесткой фиксации к поверхности стен. Кроме того, у него присутствуют отличные звукоизоляционные характеристики и низкий уровень скрипа. В качестве финишного отделочного материала для обустройства бетонного пола по деревянным балкам, используется строганная половая доска, ДСП, ламинат, паркетная доска или линолеум.

tolkostroyka.ru

Как сделать перекрытие по деревянным балкам

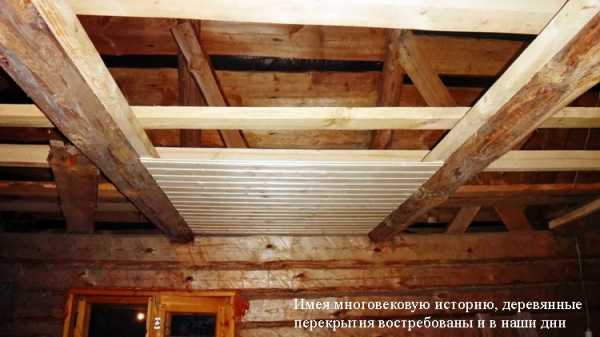

Деревянные покрытия и перекрытия имеют тысячелетнюю историю и продолжают оставаться востребованными доныне за счет своей практичности, надежности и экологических качеств.

Несущие элементы этих перекрытий — балки прямоугольной либо круглой формы, уложенные через определенные промежутки. Пространство между ними заполняют (зашивают) досками, заполняют утеплителем, как сделать перекрытие по балкам подробнее мы рассмотрим далее, сначала нужно немного пройтись по теории. Такая конструкция способна перекрывать помещения до шести метров, если балки сплошные. Балкам же из клееной древесины по силам перекрыть  пролеты в десять метров и больше.

Содержание:
1. Виды перекрытий по балкам.
2. Материалы для перекрытий по балкам.
3. Защитная обработка балок.
4. Некоторые общие моменты.
5. Как сделать перекрытие с опиранием на верхний край балок.
6. Как сделать перекрытие с опиранием по нижнему краю балок.
7. Раздельно-несущее перекрытие по балкам.
8. Плюсы и минусы деревянных перекрытий по балкам.

Виды перекрытий по балкам

Перекрытие, у которого с одной стороны чердак и называется чердачным. Дому в несколько этажей потребуются перекрытия междуэтажные.

Для чердачных перекрытий не требуется полов, хватит сухих стяжек, даже просто ходовых досок.

Междуэтажные перекрытия предполагают наличие теплых помещений как сверху, так и снизу. Им не нужно утепление, но требуется звукоизоляция.

Из конструкционных решений перекрытий основных выделяют три:

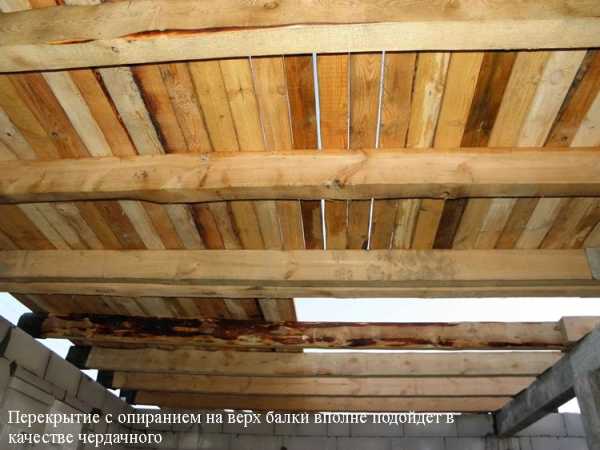

• Перекрытие с опиранием на верхний край балок.
• Перекрытие с опиранием на нижний край балок.

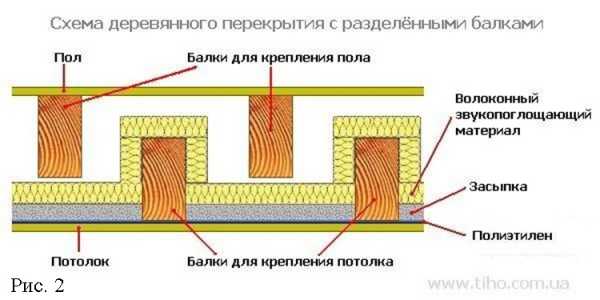

• Перекрытия раздельно-несущие (с разделенными балками).

Но прежде чем изучить их устройство и монтаж, отберем нужный материал. Подбор дерева в особенности для балок — важнейший этап. Не жалейте на него времени, сил и средств.

Материалы для перекрытий по балкам

Лес для балок выбираем хорошо просушенный с ровными волокнами соответствующий первой категории качества.

Для перекрытия по балкам подойдет сосна, но если вокруг преимущественно лиственные леса, возможно более экономичным окажется дуб или бук. Тополь, ясень, клен, акация и плодовые породы непригодны.

Дерево не должно иметь:

• множественных или крупных (порядка нескольких миллиметров) продольных трещин;
• малейших поперечных трещин;
• выпавших сучков;
• поражения грибком или плесенью;
• поражение насекомыми древоточцами

Сучки, трещины перекрученные волокна видны невооруженным глазом. О поражении грибком либо плесенью дадут знать пятна серого или голубовато серого цвета.

Насекомых выдадут крохотные круглые отверстия, причудливые канавки заметные на срезе или поверхности материала.

Такое дерево применять нельзя. Крохотные «диверсанты» способны превратить балку в труху за считанные месяцы. Стоит учесть, что самая незначительная деталь с насекомыми способна «заразить» всю конструкцию.

При этом обработка ядохимикатами, когда насекомые завелись, не всегда дает надежный эффект.

Из других материалов потребуется утеплитель. Наиболее один из лучших — минеральная вата. А поскольку при увлажнении она заметно снижает теплозащитные свойства,  потребуется паро- и гидроизоляция.

Хуже в качестве утеплителя, но хорош для звукоизоляции керамзитовый щебень. Он не боится влаги, а по весу заметно тяжелей минваты.

Защитная обработка балок

Отбирая материалы, мы проверили их на поражение гнилью и насекомыми. Однако такое может произойти и в процессе эксплуатации, поэтому обработаем дерево защитными составами — фунгицидами и инсектицидами.

В самом простом виде можно использовать размешанную в воде известь с добавлением медного купороса. Но лучше взять готовые реактивы, благо выбор их сегодня достаточно велик.

Обработку производим как на стадии изготовления конструкций (балки), так и когда конструкции смонтированы (доски перекрытия, лаги полов).

Края, которыми балки опираются на наружные стены, обмазываем битумной мастикой и оборачиваем двумя слоями пергамина, закрепляя его скотчем. При этом не трогаем торцы балок, оставляя их открытыми для нормального влагообмена.

Кроме того, сухое дерево хорошая пища для огня. Для того чтобы снизить риск пожара, готовое перекрытие обработаем антипиренами, как сверху, так и снизу.

Некоторые общие моменты

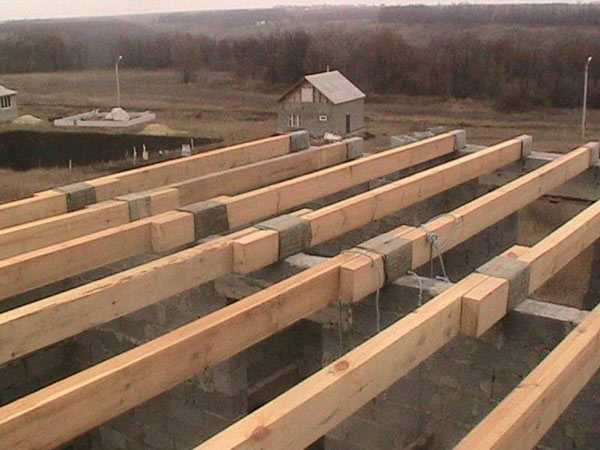

Укладываем балки, чтобы опорная часть составляла не менее 12 см на каменные, и не менее 8 см на деревянные стены.

Балочные ниши в каменных наружных стенах устраиваем так, чтобы между торцом балки и кладкой оставался зазор 3-5 см. После завершения монтажа заполним его ватой из полиэфирных волокон. В отличие от минеральных она не дает усадки и не боится воды.

Переходим к устройству перекрытий.

Как сделать перекрытие с опиранием на верхний край балок

Такие перекрытия делают обычны для подсобных не отапливаемых помещений. Подойдут они и в качестве чердачных, но для междуэтажных толщина их великовата.

Балки берем не обязательно прямоугольные. Можно использовать обычные бревна, но обязательно со снятой корой.

Балки располагаем строго параллельно друг другу и фиксируем стальными анкерами.

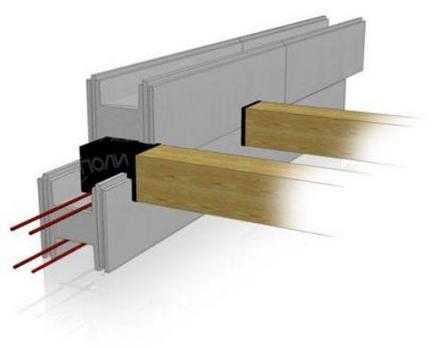

Анкера из стальной полосы либо арматуры закладывают в толщу кладки при ее устройстве. Балку к ним крепим гвоздями либо шурупами.

После того как балки смонтированы, стелем накат из досок толщиной 40 мм, прибивая их гвоздями.

Перекрытие готово. Если это необходимо утепляем его, делаем звукоизоляцию, закрываем стяжкой либо устраиваем полы по лагам.

Как сделать перекрытие с опиранием по нижнему краю балок

Для того чтобы сделать перекрытия такого типа балки нужно подготовить до начала монтажа.

Сперва с обеих сторон балочного бруса внизу, по всей его длине прибиваем  бруски 50х50 мм которые называют «черепные». Служат они опорой для досок перекрытия, а кроме того увеличивают площадь балки в нижней части сечения, усиливая ее несущую способность.

Торцы балок срезаем под углом 60 градусов к основанию. Скос облегчит закладку утеплителя в гнездо балки, увеличит площадь испарения влаги.

Эти балки порой рекомендуют крепить анкерами, как и в предыдущем варианте конструкции, разве что через одну. Однако поскольку приложение нагрузки к низу балки обеспечивает устойчивость сечения автоматически, без анкеров можно обойтись.

Единственно, пока не уложим накат, есть смысл расшить балки временным распорками из досок.

Для наката используем обрезные, а еще лучше — шпунтованные доски. Поскольку их нагрузкой будет только вес утеплителя, то для минваты, при шаге балок до метра, хватит доски в 25 мм.

Доски укладываем по черепным брускам, вплотную друг к другу, прибивая гвоздями. Гвоздь бьем, наклоняя от уже прибитой доски так чтобы, нанося удар мы подбивали новую доску к уложенной.

По накату укладываем защитный барьер из полиэтиленовой пленки, либо пергамина. Его задача препятствовать проходу парообразной влаги (обязательно для чердачного перекрытия) и  попаданию пыли из утеплителя в помещение.

Осталось уложить поверх утеплителя слой гидроизоляции и закрыть все это сухой стяжкой либо полами (см. рис. 1).

Раздельно-несущее перекрытие по балкам

По сути, это перекрытия первого и второго типа сведенные воедино. А, поскольку доски перекрытия и лаги пола верхнего этажа опираются на разные балки, не связанные друг с другом они  работают независимо.

Такая конструкция не передает колебания от ударов по полу на потолок внизу. Поэтому шаги и даже удары по полу верхнего этажа не слышны в нижних комнатах.

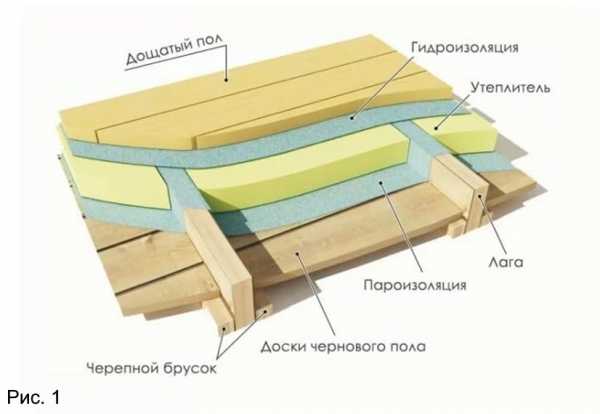

Для начала готовим и укладываем балки с черепными брусками, по которым набиваем доски наката, точь-в-точь как в предыдущем типе перекрытия.

Затем в промежутках между ними укладываем круглые либо прямоугольные балки — основу для пола верхнего этажа. Под опорные края подкладываем обрезки толстых досок, таким образом, чтобы между балками и накатом оставался промежуток 1,5-2 см.

Укладываем защитный пленочный барьер, заполняем промежутки между балками звукоизоляцией и настилаем полы (см. рис.2).

Балки можно делать меньшего сечения, ведь нагрузка на них разделена, а значит, толщина перекрытия не увеличится.

Расчет сечения балок

А теперь, важный вопрос, который, скорее всего, возник у читателя — как узнать каких размеров в сечении, нужен брус или бревно для балки? Если у вас нет проекта, либо подобного помещения для образца, сечение балки нужно рассчитать.

Знание сопромата для расчёта сечения балко вам не потребуется. В сети достаточно сервисов, которые сделают это с достаточной точностью.  Некоторые сервисы считают нагрузку, которую может выдержать балка заданных параметров. Другие по известной нагрузке и пролету выдадут необходимое сечение.

В поисковике наберем фразу: «расчет деревянной балки онлайн» и перейдем по любой из первых  трех-четырех ссылок. Откроется страничка с калькулятором, в окошки которого введем запрашиваемые данные.

Нормативную нагрузку можно принять в пределах 200-250 кг/м² для чердачного, и 400-450 кг/м² для междуэтажного перекрытия, либо рассчитать самостоятельно.

Для этого нужно, сложить вес максимального количества людей, которые могут оказаться в комнате и добавить вес мебели и оборудования. Разделив полученные данные на площадь перекрытия и получим искомое значение.

Плюсы и минусы деревянных перекрытий по балкам

Идеальных конструкций не существует, а значит и у деревянных перекрытий будут минусы по сравнению с железобетонными.

В первую очередь это меньшая прочность и надежность. Как следствие — меньший срок службы.

Ниже  устойчивость дерева к пожару. А большое количество пустот может дать пристанище колониям насекомых либо мелких  грызунов.

Но положительные качества все же перевешивают. Деревянные перекрытия дешевле и технологичней, для монтажа, скорее всего вам не потребуются грузоподъемные механизмы.

Дерево в разы меньше по весу, а значит и  несущие стены можно сделать легче и дешевле.

Кроме того, соотношение веса и прочности позволяет перекрыть деревянными конструкциями при равной толщине без промежуточных опор гораздо больший пролет, чем железобетоном и даже металлом.

А если речь идет о деревянных домах, рубленных, каркасных либо панельных — деревянное перекрытие уже не просто лучший,  но и единственный вариант.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Устройство межэтажного перекрытия по деревянным балкам

Главная / Монтаж, ремонт, уход / Устройство по деревянным балкам межэтажного перекрытия

При строительстве собственного дома многие предпочитают использовать вместо тяжелых железобетонных перекрытий более легкие деревянные конструкции. Это снижает затраты на возведение постройки и плюс ко всему, межэтажное перекрытие по деревянным балкам можно обустроить без использования дорогостоящей тяжелой техники.

Основные элементы

Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.

Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.

Как рассчитать

Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.

Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.

Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.

Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.

Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.

Внутреннее устройство

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров. Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.

Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.

Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.

После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.

Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.

wikipotolok.com

Чердачное перекрытие по деревянным балкам

Категория: Балки и плиты перекрытия

Чаще всего чердачные перекрытия частных домов обустраиваются по деревянным балкам. Это объясняется тем, что они имеют больше преимуществ, чем недостатков. Особенно привлекательной является их доступная стоимость. Технология обустройства чердачного перекрытия по деревянным балкам проста и незамысловата. Все работы проводятся очень быстро, при этом не требуется больших трудозатрат и применения специализированной техники.

Чердачное перекрытие по деревянным балкам должно отвечать современным строительным требованиям и нормам, а именно:

• Отличаться достаточной прочностью и жесткостью, чтобы выдерживать расчетные нагрузки;
• Обеспечивать требования к энергосбережению в доме;
• Качественно звукоизолировать помещения дома от внешних воздушных шумов;
• Должно быть оборудовано качественной паро и воздухоизоляцией.

К основным недостаткам перекрытий по деревянным балкам можно отнести:

• Ограниченную несущую способность и небольшую длину перекрываемого пролета;
• Возможность колебаться и издавать шумы при возникновении переменных нагрузок, к примеру, скрипы и колебания по время движения людей;
• Без дополнительной обработки древесина может разрушаться вследствие каких-либо биологических факторов, таких как гниль или грибки.
• Склонность к быстрому возгоранию.

Чердачное перекрытие, выполненное в соответствии с современными строительными требованиями должно состоять из:

1. верхней обшивки, оборудованной
   ветрозащитной подложкой;
2. деревянных балок перекрытия;
3. теплозвукоизоляционного слоя;
4. пароизоляционного слоя;
5. потолочной обшивки.

Для обустройства деревянных перекрытий используется брус с сечением 150 — 250 мм х 100 — 200 мм. Также могут быть использованы доски с сечением 100-250 мм х 40-80 мм. Применяя доски для обустройства перекрытия, можно в некоторой степени снизить объем используемых пиломатериалов, но при этом ухудшаются некоторые эксплуатационные характеристики среди них: долговечность, огнестойкость, звуко- и теплоизоляция. Но для чердачных перекрытий это вполне допустимо.

Шаг установки балок и их сечение определяется расчетным путем. Следует помнить о важности качества материала используемого для перекрытий. В частности, брус или доски должны быть сухими и без каких-либо повреждений древесины.

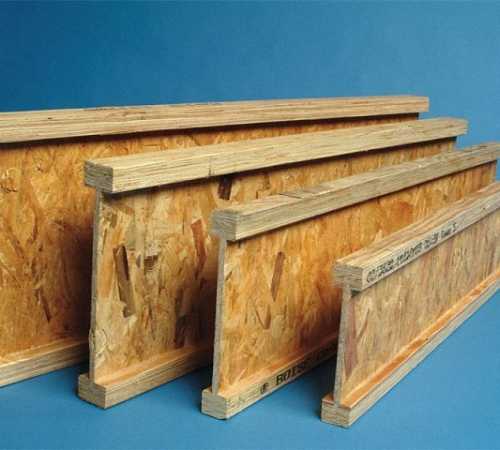

Сегодня на строительном рынке можно приобрести балки заводского изготовления из самых разнообразных материалов:

• Из клееного бруса;
• Деревометаллические балки;
• Из плит ОСП.

Балки заводского изготовления устанавливаются таким же образом как и деревянные балки, но при этом в существенной мере увеличивают несущую способность перекрытия. Кроме того они могут изготавливаться самой разнообразной длины, а значит имеется возможность перекрывать пролеты большого сечения. Но в сравнении с деревянными балками, они имеют более высокую стоимость, а значит, не рекомендуется их устанавливать без каких- либо веских причин.

Особенности обустройства чердачного перекрытия по деревянным балкам

В случае, если в качестве балок используются доски, необходимо принять меры по недопущению скручивания балки под воздействием нагрузок. Для этого доски должны устанавливаться с шагом до 600 мм, а сверху и снизу обшиваться жестким листовым или плитным материалом толщиной более 12 мм. Это может быть фанера, плиты ДСП, ЦСП или ОСП. Обшивка служит силовым каркасом, а значит, увеличивает несущую способность деревянного перекрытия. При этом следует помнить, что короткая сторона плиты должна располагаться перпендикулярно установленным балкам перекрытия, а параллельные балкам соединения должны располагаться вразбежку.

Для удобства крепления обшивки на балки предварительно набивают:

• Снизу — обрешетку;
• Сверху — лаги.

Для обрешетки используют рейки с сечением как минимум 19 х 89 мм, их закрепляют перпендикулярно балкам на расстоянии 600 мм друг от друга. При наличии обрешетки в качестве подшивки можно использовать гипсокартонные листы толщиной около 12 мм. Все края, используемых плит или листов, должны располагаться над опорными элементами обрешетки или каркаса. Для монтажа используются саморезы, длина которых на 40 мм больше толщины устанавливаемых листов, крепление выполняется с шагом 200 мм. Поверх установленных лаг обшивку можно не делать.

На рисунках изображена установка вертикальных распорок сечением 100 х 38 мм, как альтернатива лагам и обшивке. Таким способом усиливается жесткость перекрытия при высоте используемых досок более 150 мм. Распорки монтируются в пролетах балок на расстоянии не больше 2100 мм от опор балок и от ближайших вертикальных связей. Для крепежа используются гвозди или металлические кронштейны. Если в качестве балок используется брус, то укреплять конструкцию перекрытия не требуется.

Процесс установки деревянных балок под перекрытие

На рисунке схематично представлен вариант установки балок:

1. — непосредственно балка;
2. — гидроизоляционный материал;
3. — прокладка;
4. — гидроизоляция прокладки.

Концы балок, которые будут соприкасаться с кирпичной или бетонной кладкой, предварительно пропитываются антисептиком и оборачиваются гидроизоляционным материалов на длину около 250 мм. Для этого используется, к примеру, полиэтиленовая пленка, рубероид или гидроизол. При этом скошенный торец остается открытым, но между ним и стеной необходимо обязательно оставить зазор.

Брус опирают на стену на глубину 150-200 мм, доски — не меньше чем на 100 мм. Для выравнивания балок по длине под их края подкладывают специальные тонкие прокладки из дерева, предварительно обернутые гидроизоляционным материалом. Концы балок фиксируют на стенах при помощи металлических связей, которые одним концом заделываться к стене, а вторым прибиваются к установленной балке.

Чтобы повысить огнестойкость перекрытия рекомендуется снизу выполнить обшивку гипсокартонными листами. Для этого используются, как правило, ГКЛ или ГВЛ листы толщиной:

• Для одно — и двухэтажных домов — не менее 12 мм;
• Для трехэтажных домов — не менее 15,9 мм при условии площади этажа меньше 150 кв. м.

Для обеспечения доступа на чердак необходимо предусмотреть в перекрытии люк с размерами 500 х 700 мм.

Обустройство теплоизоляции чердачного перекрытия по деревянным балкам.

Чаще всего для теплоизоляции используется минеральная вата, которая укладывается между деревянными балками. В качестве насыпного утеплителя может использоваться эковата. Керамзит или шлак применять не рекомендуется, так как они не обеспечивают параметры теплоизоляции согласно существующим нормативам.

Чтобы обеспечить защиту утеплителя от влажности, которая поступает из внутреннего воздуха, сверху по всей площади обшивки потолка укладывается специальная пленка, имеющая толщину 200 мм. Пароизоляционный слой укладывается с нахлестом приблизительно по 200 мм.

Обустройство звукоизоляции чердачного перекрытия по деревянным балкам.

К чердачным перекрытиям сегодня предъявляются жесткие требования в плане обустройства качественной звукоизоляции. И это вполне объяснимо, так как тишина в помещении является одним из главных факторов комфортности. Согласно действующих норм индекс звукоизоляции чердачного перекрытия от воздушного шума Rw должен быть не меньше 45 дБ.

В качестве звукоизоляционного материала используются также минераловатный утеплитель. При этом, чтобы достичь необходимого качества звукоизоляции при обустройстве деревянных перекрытий, толщина минераловатного слоя должна быть не меньше 250 мм.

Следовательно, в случае использования минераловатных плит, толщина слоя должна выбираться исходя из требований по обеспечению одновременно теплоизоляции и звукоизоляции. При этом всегда выбирается большая толщина из двух указанных. Толщина звуко-тепло изоляционного слоя определяется расчетным путем, и если она получается больше, чем высота уложенных деревянных балок, то минераловатные плиты или другие материалы должны быть дополнительно проложены поверх них.

На практике это выполняется следующим образом:

• Перпендикулярно балкам с шагом 500 — 700 мм устанавливаются лаги шириной 50 мм необходимой высоты;
• Дополнительный слой теплоизоляционного материала укладывается между лаг поверх балок.
• Если чердак будет посещаться редко, то достаточно обустроить специальные ходовые мостики, а в случае частых посещений необходимо предусмотреть сплошную верхнюю обшивку из плит ДСП, ОСП или ЦСП.
• Открытые места теплоизоляционного материала сверху следует закрыть паропроницаемым ветрозащитным материалом, к примеру, пергамином. Это предотвратит потерю тепла при обдувании утеплителя воздухом и защитит его от влаги.

Чтобы исключить мостики холода необходимо предусмотреть соединение утеплителей перекрытия и наружных стен в местах стыков. Кроме того необходимо организовать качественную вентиляцию чердачного пространства. Это гарантирует просушку утеплителя и удаление лишней влаги из чердачного помещения. Как правило, для этого предусматриваются слуховые окна, а также коньковые, карнизные и щелевые продухи.

Чердачное перекрытие, обустроенное с использованием деревянных балок, может быть как отдельным конструктивным элементом, так и частью крыши. Независимая конструкция проще и значительно удобнее в эксплуатации, так как можно лучше организовать звукоизоляцию помещений. Кроме того в этом случае легче выполнить какие-либо ремонтные работы. Но, если чердачное перекрытие является частью крыши, то расходы на строительство дома существенно сокращаются.

postroy-dom.com

Межэтажное перекрытие по деревянным балкам

Категория: Балки и плиты перекрытия

Междуэтажное перекрытие является одной из самых сложных и важных частей любого этажного здания. Оно разделяет строительную конструкцию на этажи и должно выдерживать большие нагрузки. Кроме того любое перекрытие служит связующим звеном для стен, а значит, обеспечивает дополнительную устойчивость здания в целом. В связи с этим все работы, связанные с обустройством междуэтажного перекрытия, должны проводится в строгом соответствии со всеми существующими строительными нормами и правилами.

Для оборудования междуэтажного перекрытия могут использоваться следующие материалы:

• Монолитный железобетон;
• Готовые железобетонные изделия, к примеру, многопустотные железобетонные плиты;
• Железобетонные балки с накатом, выполненным из бетонных плит;
• Металлические балки с накатом, выполненным из бетонных плит;
• Деревянные балки.

При строительстве малоэтажных частных домов для обустройства междуэтажных перекрытий, чаще всего, используются деревянные балки, которые отличаются доступной ценой в сочетании хорошими прочностными характеристиками. Как и любые другие материалы, они имеют определенные достоинства и недостатки, которые необходимо знать, чтобы сделать правильный выбор применительно к конкретным условиям строительства.

Преимущества деревянных балок:

• Легкость проведения всех монтажных работ. В связи с небольшим весом изделий, не требуется применение какого-либо механизированного подъемного оборудования, ведь для того, чтобы поднять балки на перекрытие и выполнить те или иные монтажные операции достаточно мускульной силы пары человек;
• Доступность материала. Деревянные балки для перекрытий, как правило, изготавливаются из древесины деревьев хвойных пород, которые повсеместно произрастают в средней полосе;
• Малый вес деревянного междуэтажного перекрытия. Это уменьшает в целом общий вес дома;
• Возможность использования звукоизоляции. Проложив между балками в перекрытии звукоизоляционный материал, можно существенно снизить передачу шумов между этажами;
• Высокая огнестойкость. Как правило, балки обрабатываются специальными огнеупорными веществами, поэтому процесс горения существенно замедляется, и он должен продолжаться более часа, чтобы деревянная балка окончательно разрушилась;
• Высокая скорость монтажа. Как правило, перекрытие с использованием деревянных балок, формируется в течении одного рабочего дня;
• Низкая стоимость. Деревянные балки являются самым дешевым материалом для перекрытий.

Как и у всех других материалов, которые используются при оборудовании междуэтажных перекрытий, у деревянных балок имеются своими недостатки, это:

• Ограниченная длина деревянной балки. Максимальная длина изделий без учета дополнительных опор составляет 4,5 м, это не позволяет формировать большие по площади перекрытия.
• Возможность разрушения балки от негативного воздействия грибков и гнили. Для того чтобы избежать этого следует перед началом монтажа обработать деревянные балки специальными средствами.

Рекомендации по обустройству междуэтажных перекрытий по деревянным балкам

Как правило, междуэтажное перекрытие по деревянным балкам обустраивается при строительстве малоэтажных домов и коттеджей.

Балки могут укладываться только на несущие стены следующими способами:

• С опиранием на наружные стены;
• С опиранием балок одним концом на внутреннюю стену, а другой — на наружную.

Чтобы начать работы следует определится с длиной балок и их количеством. Длина балок должна равняться расстоянию между стенами помещения плюс 300 мм для укладывания на стены. Количество балок для обустройства перекрытия определяется расчетным путем в соответствии с длиной помещения и размерами сечения балок. Расстояние между осями соседних балок должно составлять 600-1000 мм.

При выборе деревянных балок перекрытия очень важно уделять внимание их качеству, то есть балки должны быть ровными, а древесина — сухой и без каких-либо следов плесени и жуков-короедов.

Одновременно с балками под перекрытие следует приобрести доски для чернового пола верхнего этажа. Их толщина должна быть не менее дюйма, а ширина от 100 до 150 мм. Рекомендуется приобретать полуобрезную или необрезную доску с обзолом.

Дополнительно при обустройстве перекрытия по деревянным балкам понадобятся:

• Состав для биозащиты древесины;
• Рубероид;
• Скобы для степлера;
• Гвозди длиной 70 мм;

Также для проведения монтажных работ необходимо предусмотреть наличие следующих инструментов:

• Рулетки;
• Монтажного ножа;
• Ножовки по дереву;
• Молотка;
• Строительного степлера;
• Широкой кисти.

Последовательность операций при обустройстве междуэтажного перекрытия по деревянным балкам

Вначале балки, которые представляют собой брус, подгоняются по размеру и пропитываются биозащитным составом согласно прилагаемой к нему инструкции. После высыхания концы балок оборачиваются рубероидом, во избежании взаимодействия дерева с цементным раствором.

После этого деревянные балки поднимаются наверх и начинается монтаж перекрытия. Брус равномерно укладывается между стенами, причем важно, чтобы каждый конец опирался на стену не менее чем на 120 мм своей длины. Чтобы минимизировать прогиб, балки устанавливаются по короткому сечению пролета.

По ширине верхней грани деревянной балки укладываются и крепятся с помощью степлера, предварительно нарезанные полоски рубероида, которые в определенной степени выполняют роль звукоизолятора.

На последнем этапе обустройства междуэтажного перекрытия набиваются доски на уложенный брус. При этом доски укладываются на расстоянии 20 — 200 мм друг от друга и около 10-15 мм от стен. Если доски будут набиты на минимальном расстоянии, то такое покрытие может использоваться в качестве чернового пола.

Следует помнить, что при укладке пола доски должны прибиваться одним гвоздем перпендикулярно к балкам. Их нужно укладывать вразбежку, таким образом, чтобы стыки не находились на одной линии.

Правильно обустроенное перекрытие по деревянным балкам отличается хорошими эксплуатационными характеристиками и долговечностью.

postroy-dom.com

Чердачное перекрытие по деревянным балкам: устройство, конструкция

Чердак это техническая зона завершающая строение. Чердак — техническое помещение, оно редко используется как жилое пространство, здесь может размещаться оборудование необходимое для обеспечения жизнедеятельности дома, прокладываться инженерные сети. Разница температур в жилой зоне и технической должна составлять 3°-4° не более. Поэтому техническое помещение требует утепления.

Конструкция чердака с перекрытием

Строительство мансарды, которая, безусловно, расширяет жилую площадь, обходится значительно дороже, требует определённых знаний, времени и трудозатрат. Устройство холодного чердачного перекрытия в разы дешевле и проще.

Устройство чердачного перекрытия по деревянным балкам представляет собой слоеный пирог:

• дощатый щит или накат;
• пароизоляция;
• вентиляционный зазор;
• утеплитель;
• вентиляционный зазор;
• пароизоляция;
• пол.

Вентиляция осуществляется через фронтоны или скаты крыши. Делают также слуховые окна, располагая и на противоположных скатах, чтобы воздух проникал во все уголки помещения.

Слуховые окна элемент сложный для монтажа, но полезный. Они могут иметь разную форму треугольную, овальную, располагают их на высоте 1 метра от пола, оборудуют решетками, жалюзи. Через них удобно выходить на крышу для её осмотра, обслуживания, проверки дымохода, антенны и прочего.

Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

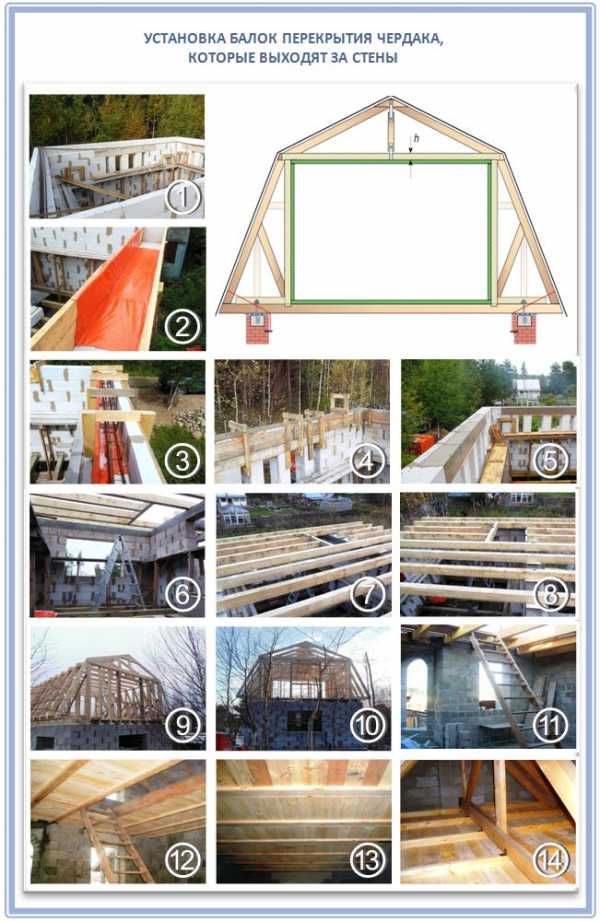

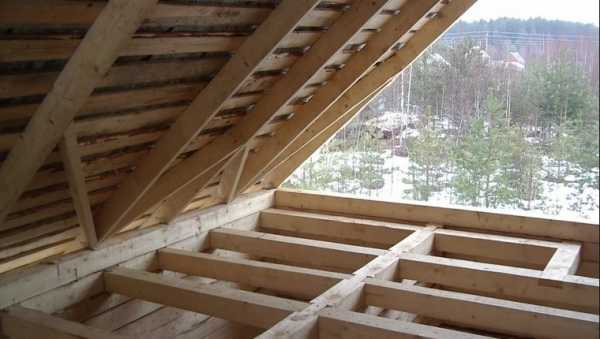

Монтаж деревянных балок чердачного перекрытия

Устройство чердачного перекрытия осуществляется в несколько этапов, каждый из которых определяет качество и надёжность конструкции. Алгоритм работы выглядит так:

1. Подготовка. Отрезается нужная длина, древесина обрабатывается специальным составом, защищающим от гниения, набухания и прочих неприятностей, края балки оборачиваются рубероидом, затем готовый элемент поднимается наверх.

2. Укладка двумя способами:

• без выступа за наружные стены;
• с выпуском за наружные стены.

Необходимо положить по длине на нужном расстоянии по отношению к прочим элементам конструкции, при любом способе укладки учитывается:

• максимальная ширина пролёта не должна превышать 4, 5 метра;
• брус укладывается на торцы стен, в некоторых случаях используют мауэрлат — это толстый брус, закрепленный с помощью толстых гвоздей или стальных шпилек в стены по периметру;
• под каждый балочный слой укладывается рубероид для обеспечения гидроизоляции;
• шаг деревянных балок выбирается от размеров теплоизоляционного материала.

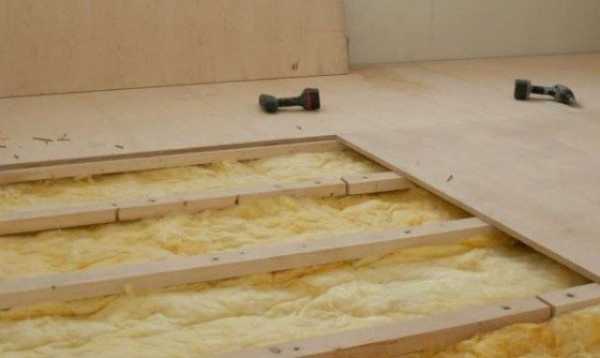

3. Чердачное перекрытие по деревянным балкам осуществляется с учетом устроения наката, который представляет собой покрытие из досок, плит. Между верхним и нижним накатом укладывается гидроизоляция, пароизоляция, утеплитель. Нижний настил перекрытия делается на опорах к которым крепятся доски, но лучше использовать плиты, листы фанеры толщиной 15-20мм. Крепления осуществляются саморезами с шагом в 10-15мм, чтобы надёжно держались теплоизолирующие материалы.

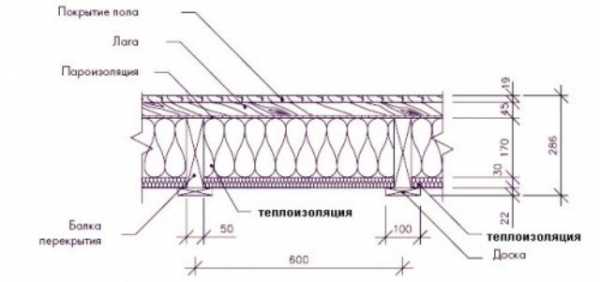

Для того чтобы смонтировать наиболее прочную конструкцию нужно на низ каждой балки набить деревянные бруски 50х50мм, они образуют выступ, на который кладутся доски или листы. Закрепить накат нужно к брускам также саморезами. Преимущества такой конструкции в исключительной надёжности, недостатки – проявятся в отделке потолков, на которых эти бруски придется заделывать, скрывать. Монтировать такую конструкцию следует в том случае, если планируется активное использование чердака.

Видео по теме:

4. Конечным этапом монтажа чердачного перекрытия по деревянным балкам является устройство пола, для чего сверху нашиваются доски, выполняющие роль чернового пола. Для чистового пола используется плотно уложенная шпунтованная доска.

Черный пол монтируется на всё те же бруски, сверху. Но прежде чем приступать к последнему этапу следует сделать:

• укладку пароизоляции мембранного типа;
• теплоизоляцию;
• ещё слой мембранного полотна.

Готовая конструкция является важным элементом перекрытия крыши и всего строения.

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

• полиэтилен;
• полипропилен.

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Видео по теме:

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

• стоимость;
• доступность;
• легкость монтажа;
• климатические условия;
• экологичность;
• противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

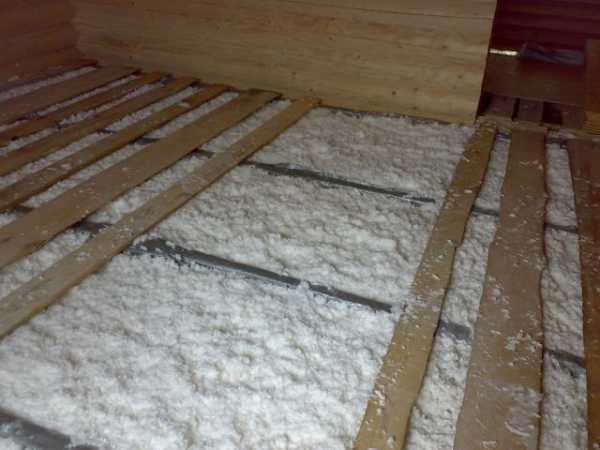

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Гидроизоляция чердака

После того, как межэтажный пирог готов, смонтирован пол, следует подумать о гидроизоляции холодного помещения чердака. Некоторые советуют вовсе отказаться от неё, но всё же, проложить слой гидроизоляционного материала под кровлю не помешает. Чтобы не было протечек, конденсата следует устанавливать диффузионные мембраны. Не будет попадания снега, дождя, которые значительно снижают теплоизоляционные свойства чердака. Особенно нужна гидроизоляция, если в качестве кровельного материала используют профнастил.

Посмотрите еще статьи:

kryshagid.ru
