Розетка с выключателем в одном корпусе

Электрическая проводка в доме имеет определенные модули, установка которых не обсуждается и является обязательной. Это касается розеток, выключателей и осветительных приборов. Первые два элемента могут быть смонтированы несколькими способами. Один из них подразумевает смежный монтаж, когда розетка и выключатель идут в одном корпусе. Действительно ли такое решение имеет смысл и есть ли недостатки у таких изделий? Об этом будет рассказано в статье.

Есть ли преимущества

Как и любой продукт, розетка, которая находится с выключателем в одном корпусе имеет свои плюсы и свои минусы. В большинстве случаев они являются субъективными, т. к. каждый для себя определяет удобство использования того или иного модуля. Среди основных положительных сторон, стоит отметить:

  • сравнительно простая схема подключения;
  • простая схема монтажа;
  • простота выполнения разметки;
  • отсутствие необходимости в протяжке дополнительных проводников;
  • отсутствие необходимости в дополнительных отверстиях.

Схема подключения спаренного модуля проще, чем в отдельных компонентах. Это связано с тем, что протяжка провода осуществляется только раз и не придется тянуть от распределительной коробки дополнительную линию. В силу этого использования совмещенной розетки с выключателем позволяет сэкономить на расходных материалах. Если подсчитать общую протяженность проводов, которые не придется монтировать, то получается круглая сумма. Существуют различные способы исполнения, поэтому процесс монтажа осуществляется на любую требуемую поверхность. Кроме того, не придется делать отдельных отверстий для каждого из модулей. Достаточно будет одного для корпуса. Установка выключателя рядом с розеткой оборачивается необходимостью проведения правильных замеров, т. к их внутренности располагают под одной рамкой. Все необходимо точно рассчитать, чтобы не было смещений. В однокорпусном варианте розетки и выключателя таких трудностей не возникает.

Недостатками такого решения являются:

  • внешний вид;
  • правильный подбор высоты;
  • ремонтопригодность.

В некоторых случаях установка розетки с выключателем в одном корпусе действительно является уместным, например, это касается кухни, где все можно расположить в один ряд и вывести на такой выключатель подсветку рабочей зоны. Но если речь идет о жилом помещении, то не всегда удобно, чтобы розетка располагалась рядом с выключателем. Последний для удобства размещается возле входа, со стороны рабочей руки, на уровне пояса. Розетка в большинстве случаев при таком расположении использоваться не будет. Удобнее расположить последнюю там, где находится определенная мебель. Внешний вид однокорпусных модулей не всегда радует своей красотой, поэтому потребуется пересмотреть варианты, чтобы подобрать именно то, что лучше подходит под интерьер. Если у розетки и выключателя совмещенная начинка, тогда при выходе из строя одного из элементов придется менять и второй.

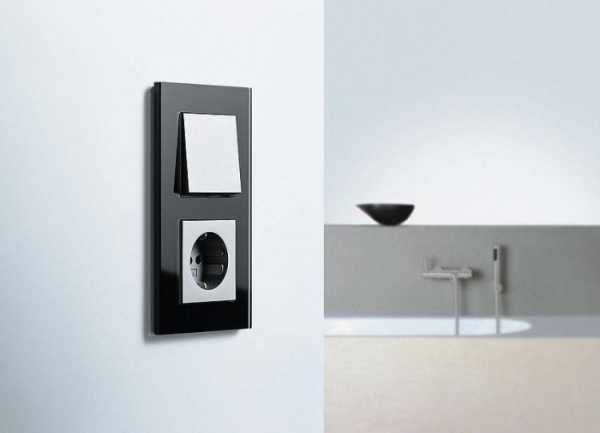

Разновидности

Различия между модулями можно провести по:

  • конструкционным особенностям;
  • дизайну;
  • материалу компонентов.

Если говорит о втором элементе выделенного списка, то дизайн является вопросом личного характера и каждый подбирает то, что ему больше нравится по цвету или оформлению, которое разработала та или иная компания. Внутренность различных модулей также отличается. Это, например, касается основы, где закреплены контакты. Ранее было популярным ее изготовление из керамики. Но найти действительно хорошие изделия с керамическими вставками довольно сложно. В большинстве случаев со временем она начинает сыпаться и ослабляет контакты.

Лучшим вариантом, который используется повсеместно является АБС-пластик. В розетках и выключателях используется такой вид основы, который является тугоплавким. Даже при коротком замыкании не происходит возгорания, а только плавление вставки. Стоит также обратить внимание на металл, из которого собрана контактная группа. Лучшим считается медь, которую можно определить по характерному отблеску, но стоит быть внимательным, т. к. недобросовестные изготовители покрывают обычный металл краской, схожей по цвету с медью, чтобы определить, так ли это, достаточно немного поцарапать контакт.

Вопрос отличия по конструкционным особенностям является более сложным. По способу объединения различают:

  • однокорпусные модели;

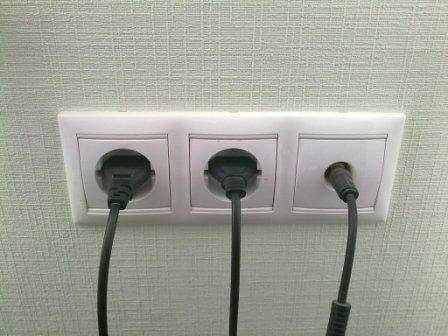

  • с установкой в общую рамку.

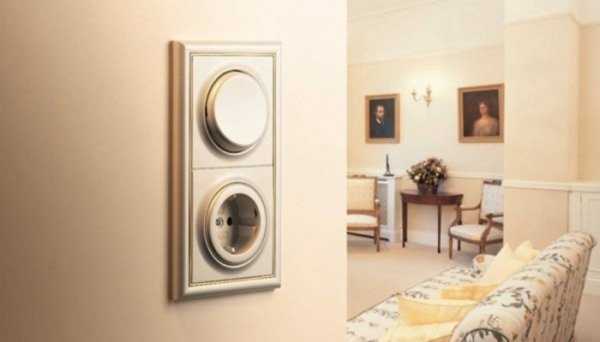

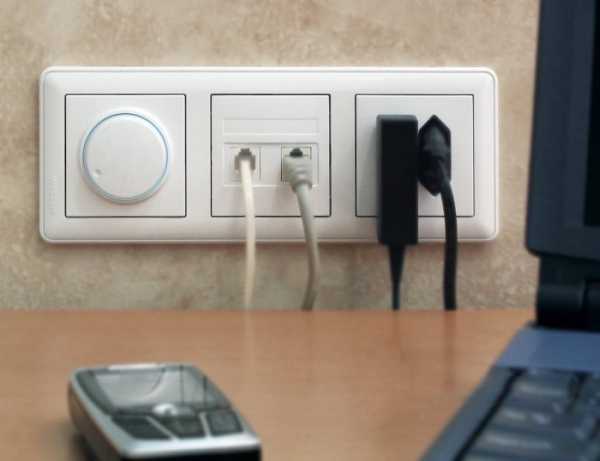

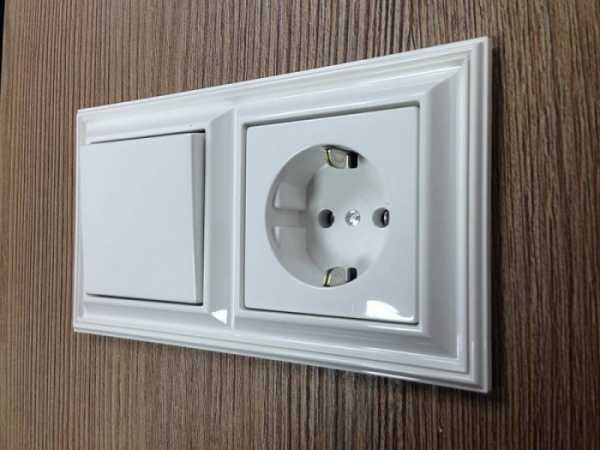

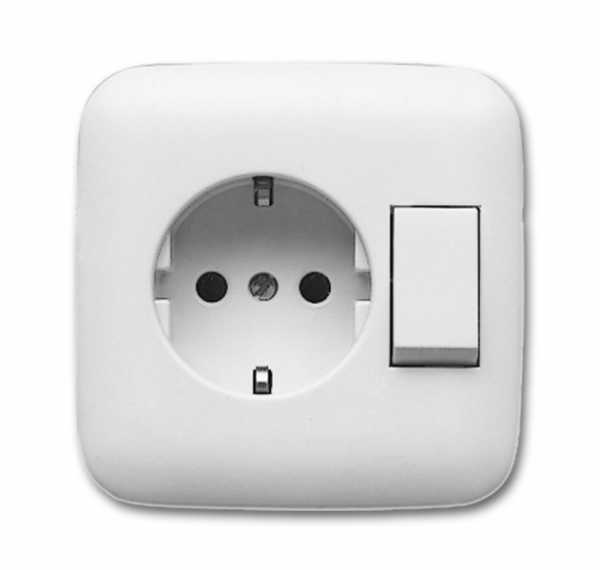

Однокорпусные модели имеют один заводской корпус, в котором располагается общая начинка для двух элементов. Недостатком такого варианта является то, что выключатель может быть запитан через розетку, что нагружает ее дополнительно помимо подключенного потребителя. Второй вариант используется чаще. Он подразумевает покупку абсолютно равноценных модулей, каждый из которых имеет свою начинку. Перед установкой одинарная рамка с розетки и выключателя демонтируется, и они устанавливаются в общую рамку, которая может объединить до 12 и больше элементов, если это потребуется. Правильным способом подключения в этом случае будет не параллельный, а подвод к каждому выключателю или каждой розетке своего проводника. Внешне такой вариант исполнения смотрится более элегантно, чем предыдущий.

По способу установки в продаже доступны следующие виды:

  • внутренние;
  • наружные.

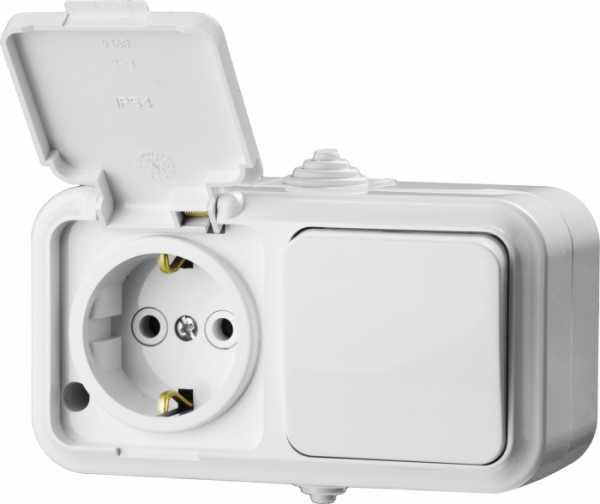

Наружные розетки, которые имеют общий корпус с выключателем, могут быть установлены в любом требуемом месте. Они фиксируются методом накладки. Для этого нет необходимости выполнять подготовку отверстий. Такой вариант больше подходит для подсобных помещений или для жилых как временное решение. Внутренние модули требуют сверления отверстия и установки специальной коробки, в которой и фиксируется сердцевина розетки или выключателя.

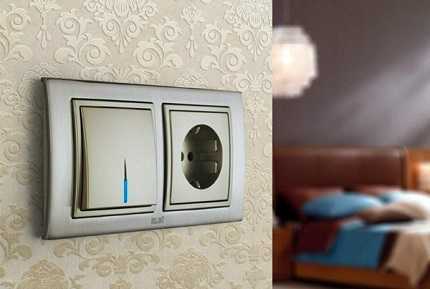

Конструкции также различаются способом компоновки. Если говорить о вариантах, которые монтируются в одну рамку, то решений здесь только два: вертикальное и горизонтальное расположение рамки. При покупке стоит быть внимательным, т. к. для каждой из таких рамок отличаются крепления. В случае с однокорпусными решениями разнообразие больше, т. к. выключатель по своему размеру может быть равномерным размеру розетки, или быть меньшим, чем розетка. Во втором варианте выключатель может располагаться в любом положении и иметь любую форму: круглую, прямоугольную или квадратную. Некоторые модули собраны таким образом, что наличие выключателя очевидно не сразу.

Различие может крыться в количестве клавиш у выключателя, который совмещен с розеткой. В некоторых случаях на одном элементе их находится три или четыре. Некоторые выключатели могут иметь подсветку, которая упрощает их использование в темноте. По способу функционирования выключатель может быть установлен на разрыв или быть проходным. В некоторых случаях используется такой механизм выключателя, при котором клавиша не занимает крайнего положения, а возвращается в изначальное положение. Также доступны варианты с беспроводным выключателем, которые подразумевают необходимость установки дополнительного приемника на освещение.

Обратите внимание! Блоки с наружной установкой могут иметь защиту от попадания влаги, что позволяет монтировать их в подвалах, погребах, гаражах или других помещениях, где может быть повышенная влажность.

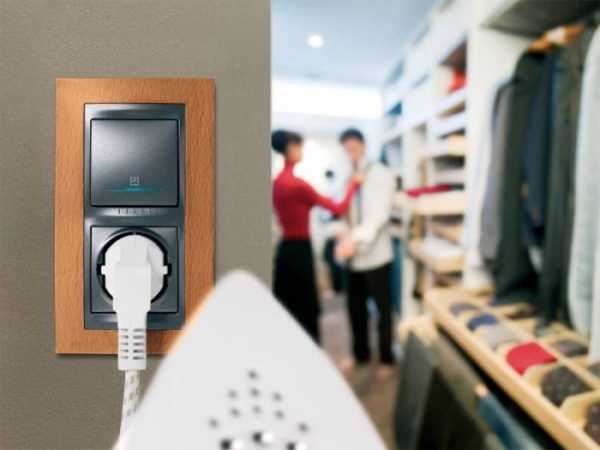

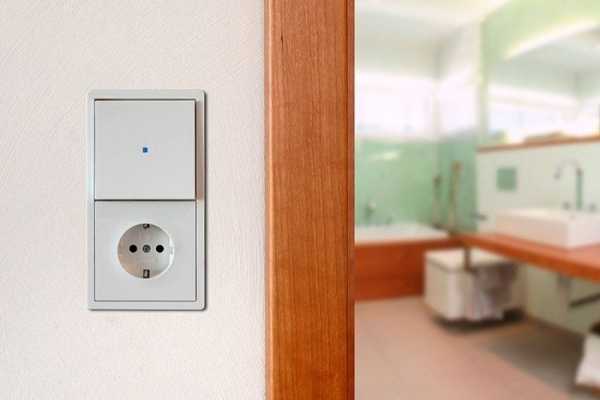

Где уместно использовать

Некоторые места монтажа совмещенного блока розетки и выключателя были упомянуты выше. Если говорить о жилом помещении, то разместить розетку в одной планке с выключателем можно между туалетом и ванной комнатой, если они не являются совмещенными. В этом случае монтируется двойной выключатель, а розетка может быть, например, использована для подключения фена или другой техники, которая требует временного питания. В других помещениях будет удобно расположить сдвоенный элемент в тех местах, где будет использован пылесос, чтобы не тянуть провод через всю комнату. Удобно размещать розетку с выключателем в одном корпусе в спальне. В этом случае выключатель может быть проходным, чтобы была возможность выключить верхний свет, не вставая, а розетка, например, используется для светильника на прикроватной тумбочке. Способ подключения такого блока описан в видео ниже.

Резюме

Как видно, использование розетки, совмещенной с выключателем, в некоторых случаях является необходимостью и во многом облегчает процесс использования. Практически все производители электрической фурнитуры предусматривают возможность установки комбинированных элементов. Важно только осведомиться о наличии соответствующих рамок.

Источник

thewalls.ru

Розетка с выключателем в одном корпусе

Электрическая проводка в доме имеет определенные модули, установка которых не обсуждается и является обязательной. Это касается розеток, выключателей и осветительных приборов. Первые два элемента могут быть смонтированы несколькими способами. Один из них подразумевает смежный монтаж, когда розетка и выключатель идут в одном корпусе. Действительно ли такое решение имеет смысл и есть ли недостатки у таких изделий? Об этом будет рассказано в статье.

Есть ли преимущества

Как и любой продукт, розетка, которая находится с выключателем в одном корпусе имеет свои плюсы и свои минусы. В большинстве случаев они являются субъективными, т. к. каждый для себя определяет удобство использования того или иного модуля. Среди основных положительных сторон, стоит отметить:

  • сравнительно простая схема подключения;
  • простая схема монтажа;
  • простота выполнения разметки;
  • отсутствие необходимости в протяжке дополнительных проводников;
  • отсутствие необходимости в дополнительных отверстиях.

Схема подключения спаренного модуля проще, чем в отдельных компонентах. Это связано с тем, что протяжка провода осуществляется только раз и не придется тянуть от распределительной коробки дополнительную линию. В силу этого использования совмещенной розетки с выключателем позволяет сэкономить на расходных материалах. Если подсчитать общую протяженность проводов, которые не придется монтировать, то получается круглая сумма. Существуют различные способы исполнения, поэтому процесс монтажа осуществляется на любую требуемую поверхность. Кроме того, не придется делать отдельных отверстий для каждого из модулей. Достаточно будет одного для корпуса. Установка выключателя рядом с розеткой оборачивается необходимостью проведения правильных замеров, т. к их внутренности располагают под одной рамкой. Все необходимо точно рассчитать, чтобы не было смещений. В однокорпусном варианте розетки и выключателя таких трудностей не возникает.

Недостатками такого решения являются:

  • внешний вид;
  • правильный подбор высоты;
  • ремонтопригодность.

В некоторых случаях установка розетки с выключателем в одном корпусе действительно является уместным, например, это касается кухни, где все можно расположить в один ряд и вывести на такой выключатель подсветку рабочей зоны. Но если речь идет о жилом помещении, то не всегда удобно, чтобы розетка располагалась рядом с выключателем. Последний для удобства размещается возле входа, со стороны рабочей руки, на уровне пояса. Розетка в большинстве случаев при таком расположении использоваться не будет. Удобнее расположить последнюю там, где находится определенная мебель. Внешний вид однокорпусных модулей не всегда радует своей красотой, поэтому потребуется пересмотреть варианты, чтобы подобрать именно то, что лучше подходит под интерьер. Если у розетки и выключателя совмещенная начинка, тогда при выходе из строя одного из элементов придется менять и второй.

Разновидности

Различия между модулями можно провести по:

  • конструкционным особенностям;
  • дизайну;
  • материалу компонентов.

Если говорит о втором элементе выделенного списка, то дизайн является вопросом личного характера и каждый подбирает то, что ему больше нравится по цвету или оформлению, которое разработала та или иная компания. Внутренность различных модулей также отличается. Это, например, касается основы, где закреплены контакты. Ранее было популярным ее изготовление из керамики. Но найти действительно хорошие изделия с керамическими вставками довольно сложно. В большинстве случаев со временем она начинает сыпаться и ослабляет контакты.

Лучшим вариантом, который используется повсеместно является АБС-пластик. В розетках и выключателях используется такой вид основы, который является тугоплавким. Даже при коротком замыкании не происходит возгорания, а только плавление вставки. Стоит также обратить внимание на металл, из которого собрана контактная группа. Лучшим считается медь, которую можно определить по характерному отблеску, но стоит быть внимательным, т. к. недобросовестные изготовители покрывают обычный металл краской, схожей по цвету с медью, чтобы определить, так ли это, достаточно немного поцарапать контакт.

Вопрос отличия по конструкционным особенностям является более сложным. По способу объединения различают:

  • однокорпусные модели;
  • с установкой в общую рамку.

Однокорпусные модели имеют один заводской корпус, в котором располагается общая начинка для двух элементов. Недостатком такого варианта является то, что выключатель может быть запитан через розетку, что нагружает ее дополнительно помимо подключенного потребителя. Второй вариант используется чаще. Он подразумевает покупку абсолютно равноценных модулей, каждый из которых имеет свою начинку. Перед установкой одинарная рамка с розетки и выключателя демонтируется, и они устанавливаются в общую рамку, которая может объединить до 12 и больше элементов, если это потребуется. Правильным способом подключения в этом случае будет не параллельный, а подвод к каждому выключателю или каждой розетке своего проводника. Внешне такой вариант исполнения смотрится более элегантно, чем предыдущий.

По способу установки в продаже доступны следующие виды:

  • внутренние;
  • наружные.

Наружные розетки, которые имеют общий корпус с выключателем, могут быть установлены в любом требуемом месте. Они фиксируются методом накладки. Для этого нет необходимости выполнять подготовку отверстий. Такой вариант больше подходит для подсобных помещений или для жилых как временное решение. Внутренние модули требуют сверления отверстия и установки специальной коробки, в которой и фиксируется сердцевина розетки или выключателя.

Конструкции также различаются способом компоновки. Если говорить о вариантах, которые монтируются в одну рамку, то решений здесь только два: вертикальное и горизонтальное расположение рамки. При покупке стоит быть внимательным, т. к. для каждой из таких рамок отличаются крепления. В случае с однокорпусными решениями разнообразие больше, т. к. выключатель по своему размеру может быть равномерным размеру розетки, или быть меньшим, чем розетка. Во втором варианте выключатель может располагаться в любом положении и иметь любую форму: круглую, прямоугольную или квадратную. Некоторые модули собраны таким образом, что наличие выключателя очевидно не сразу.

Различие может крыться в количестве клавиш у выключателя, который совмещен с розеткой. В некоторых случаях на одном элементе их находится три или четыре. Некоторые выключатели могут иметь подсветку, которая упрощает их использование в темноте. По способу функционирования выключатель может быть установлен на разрыв или быть проходным. В некоторых случаях используется такой механизм выключателя, при котором клавиша не занимает крайнего положения, а возвращается в изначальное положение. Также доступны варианты с беспроводным выключателем, которые подразумевают необходимость установки дополнительного приемника на освещение.

Обратите внимание! Блоки с наружной установкой могут иметь защиту от попадания влаги, что позволяет монтировать их в подвалах, погребах, гаражах или других помещениях, где может быть повышенная влажность.

Где уместно использовать

Некоторые места монтажа совмещенного блока розетки и выключателя были упомянуты выше. Если говорить о жилом помещении, то разместить розетку в одной планке с выключателем можно между туалетом и ванной комнатой, если они не являются совмещенными. В этом случае монтируется двойной выключатель, а розетка может быть, например, использована для подключения фена или другой техники, которая требует временного питания. В других помещениях будет удобно расположить сдвоенный элемент в тех местах, где будет использован пылесос, чтобы не тянуть провод через всю комнату. Удобно размещать розетку с выключателем в одном корпусе в спальне. В этом случае выключатель может быть проходным, чтобы была возможность выключить верхний свет, не вставая, а розетка, например, используется для светильника на прикроватной тумбочке. Способ подключения такого блока описан в видео ниже.

Резюме

Как видно, использование розетки, совмещенной с выключателем, в некоторых случаях является необходимостью и во многом облегчает процесс использования. Практически все производители электрической фурнитуры предусматривают возможность установки комбинированных элементов. Важно только осведомиться о наличии соответствующих рамок.

rusolymp.ru

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

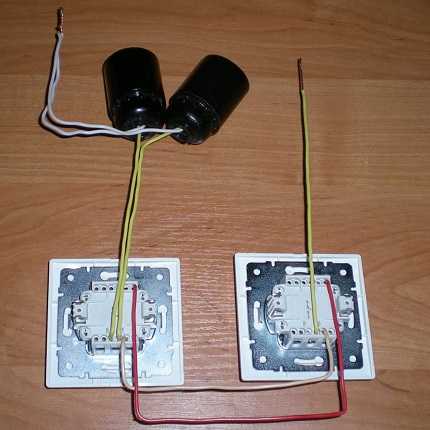

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

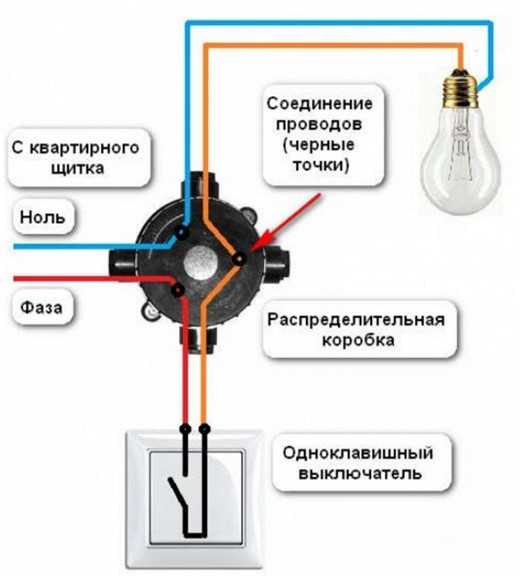

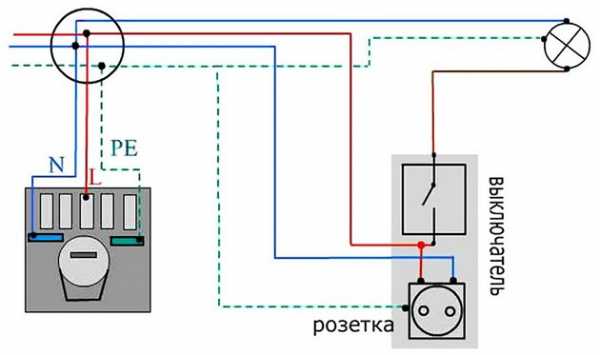

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

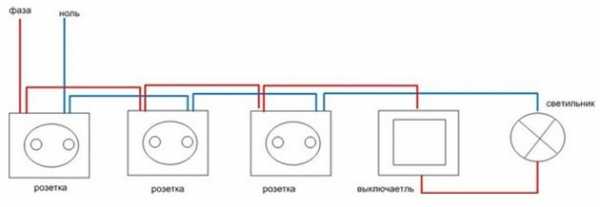

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

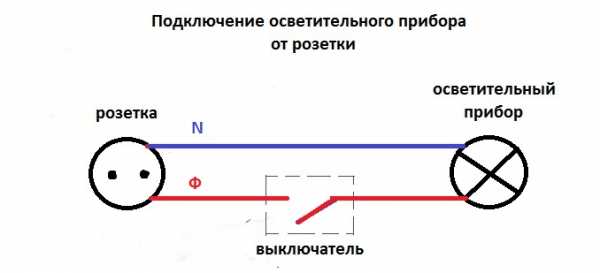

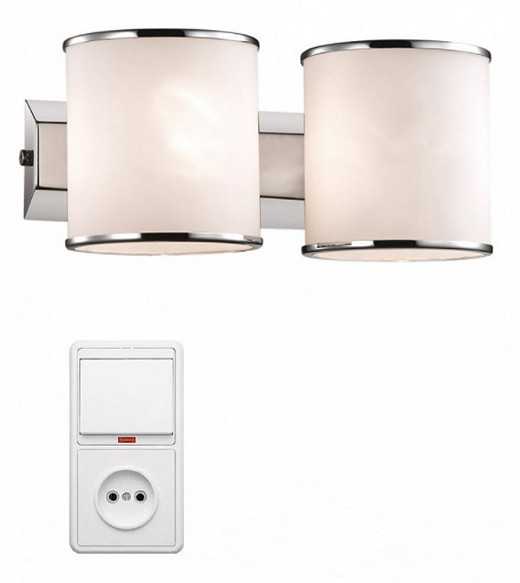

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

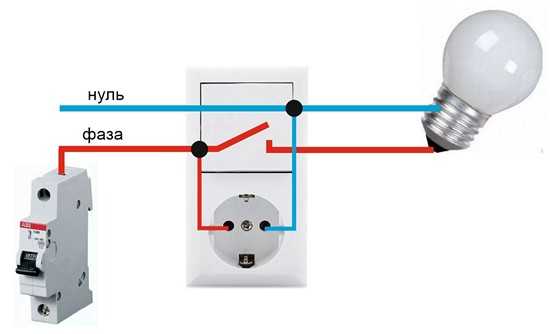

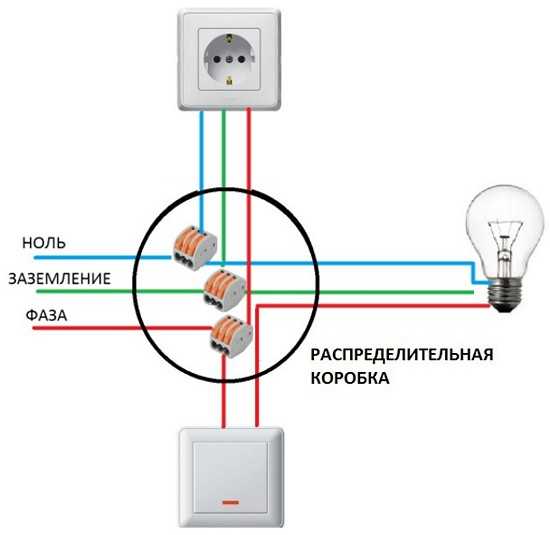

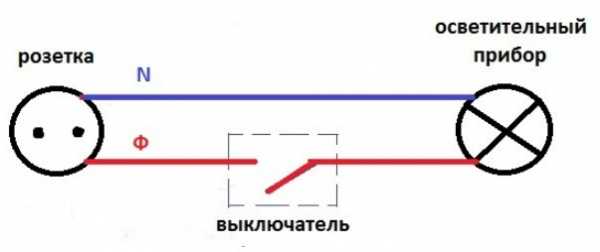

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

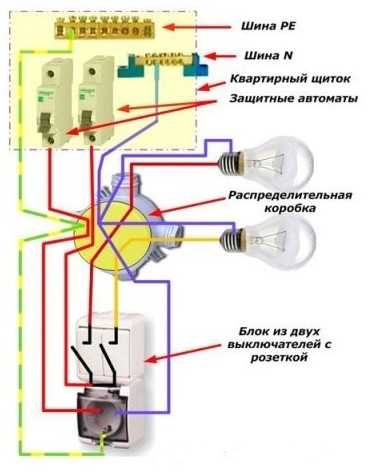

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

elektrik-a.su

Розетки и выключатели

Электрическая проводка в доме имеет определенные модули, установка которых не обсуждается и является обязательной. Это касается розеток, выключателей и осветительных приборов. Первые два элемента могут быть смонтированы несколькими способами. Один из них подразумевает смежный монтаж, когда розетка и выключатель идут в одном корпусе. Действительно ли такое решение имеет смысл и есть ли недостатки у таких изделий? Об этом будет рассказано в статье.

Есть ли преимущества

Как и любой продукт, розетка, которая находится с выключателем в одном корпусе имеет свои плюсы и свои минусы. В большинстве случаев они являются субъективными, т. к. каждый для себя определяет удобство использования того или иного модуля. Среди основных положительных сторон, стоит отметить:

  • сравнительно простая схема подключения;
  • простая схема монтажа;
  • простота выполнения разметки;
  • отсутствие необходимости в протяжке дополнительных проводников;
  • отсутствие необходимости в дополнительных отверстиях.

Схема подключения спаренного модуля проще, чем в отдельных компонентах. Это связано с тем, что протяжка провода осуществляется только раз и не придется тянуть от распределительной коробки дополнительную линию. В силу этого использования совмещенной розетки с выключателем позволяет сэкономить на расходных материалах. Если подсчитать общую протяженность проводов, которые не придется монтировать, то получается круглая сумма. Существуют различные способы исполнения, поэтому процесс монтажа осуществляется на любую требуемую поверхность. Кроме того, не придется делать отдельных отверстий для каждого из модулей. Достаточно будет одного для корпуса. Установка выключателя рядом с розеткой оборачивается необходимостью проведения правильных замеров, т. к их внутренности располагают под одной рамкой. Все необходимо точно рассчитать, чтобы не было смещений. В однокорпусном варианте розетки и выключателя таких трудностей не возникает.

Недостатками такого решения являются:

  • внешний вид;
  • правильный подбор высоты;
  • ремонтопригодность.

В некоторых случаях установка розетки с выключателем в одном корпусе действительно является уместным, например, это касается кухни, где все можно расположить в один ряд и вывести на такой выключатель подсветку рабочей зоны. Но если речь идет о жилом помещении, то не всегда удобно, чтобы розетка располагалась рядом с выключателем. Последний для удобства размещается возле входа, со стороны рабочей руки, на уровне пояса. Розетка в большинстве случаев при таком расположении использоваться не будет. Удобнее расположить последнюю там, где находится определенная мебель. Внешний вид однокорпусных модулей не всегда радует своей красотой, поэтому потребуется пересмотреть варианты, чтобы подобрать именно то, что лучше подходит под интерьер. Если у розетки и выключателя совмещенная начинка, тогда при выходе из строя одного из элементов придется менять и второй.

Разновидности

Различия между модулями можно провести по:

  • конструкционным особенностям;
  • дизайну;
  • материалу компонентов.

Если говорит о втором элементе выделенного списка, то дизайн является вопросом личного характера и каждый подбирает то, что ему больше нравится по цвету или оформлению, которое разработала та или иная компания. Внутренность различных модулей также отличается. Это, например, касается основы, где закреплены контакты. Ранее было популярным ее изготовление из керамики. Но найти действительно хорошие изделия с керамическими вставками довольно сложно. В большинстве случаев со временем она начинает сыпаться и ослабляет контакты.

Лучшим вариантом, который используется повсеместно является АБС-пластик. В розетках и выключателях используется такой вид основы, который является тугоплавким. Даже при коротком замыкании не происходит возгорания, а только плавление вставки. Стоит также обратить внимание на металл, из которого собрана контактная группа. Лучшим считается медь, которую можно определить по характерному отблеску, но стоит быть внимательным, т. к. недобросовестные изготовители покрывают обычный металл краской, схожей по цвету с медью, чтобы определить, так ли это, достаточно немного поцарапать контакт.

Вопрос отличия по конструкционным особенностям является более сложным. По способу объединения различают:

  • однокорпусные модели;
  • с установкой в общую рамку.

Однокорпусные модели имеют один заводской корпус, в котором располагается общая начинка для двух элементов. Недостатком такого варианта является то, что выключатель может быть запитан через розетку, что нагружает ее дополнительно помимо подключенного потребителя. Второй вариант используется чаще. Он подразумевает покупку абсолютно равноценных модулей, каждый из которых имеет свою начинку. Перед установкой одинарная рамка с розетки и выключателя демонтируется, и они устанавливаются в общую рамку, которая может объединить до 12 и больше элементов, если это потребуется. Правильным способом подключения в этом случае будет не параллельный, а подвод к каждому выключателю или каждой розетке своего проводника. Внешне такой вариант исполнения смотрится более элегантно, чем предыдущий.

По способу установки в продаже доступны следующие виды:

  • внутренние;
  • наружные.

Наружные розетки, которые имеют общий корпус с выключателем, могут быть установлены в любом требуемом месте. Они фиксируются методом накладки. Для этого нет необходимости выполнять подготовку отверстий. Такой вариант больше подходит для подсобных помещений или для жилых как временное решение. Внутренние модули требуют сверления отверстия и установки специальной коробки, в которой и фиксируется сердцевина розетки или выключателя.

Конструкции также различаются способом компоновки. Если говорить о вариантах, которые монтируются в одну рамку, то решений здесь только два: вертикальное и горизонтальное расположение рамки. При покупке стоит быть внимательным, т. к. для каждой из таких рамок отличаются крепления. В случае с однокорпусными решениями разнообразие больше, т. к. выключатель по своему размеру может быть равномерным размеру розетки, или быть меньшим, чем розетка. Во втором варианте выключатель может располагаться в любом положении и иметь любую форму: круглую, прямоугольную или квадратную. Некоторые модули собраны таким образом, что наличие выключателя очевидно не сразу.

Различие может крыться в количестве клавиш у выключателя, который совмещен с розеткой. В некоторых случаях на одном элементе их находится три или четыре. Некоторые выключатели могут иметь подсветку, которая упрощает их использование в темноте. По способу функционирования выключатель может быть установлен на разрыв или быть проходным. В некоторых случаях используется такой механизм выключателя, при котором клавиша не занимает крайнего положения, а возвращается в изначальное положение. Также доступны варианты с беспроводным выключателем, которые подразумевают необходимость установки дополнительного приемника на освещение.

Обратите внимание! Блоки с наружной установкой могут иметь защиту от попадания влаги, что позволяет монтировать их в подвалах, погребах, гаражах или других помещениях, где может быть повышенная влажность.

Где уместно использовать

Некоторые места монтажа совмещенного блока розетки и выключателя были упомянуты выше. Если говорить о жилом помещении, то разместить розетку в одной планке с выключателем можно между туалетом и ванной комнатой, если они не являются совмещенными. В этом случае монтируется двойной выключатель, а розетка может быть, например, использована для подключения фена или другой техники, которая требует временного питания. В других помещениях будет удобно расположить сдвоенный элемент в тех местах, где будет использован пылесос, чтобы не тянуть провод через всю комнату. Удобно размещать розетку с выключателем в одном корпусе в спальне. В этом случае выключатель может быть проходным, чтобы была возможность выключить верхний свет, не вставая, а розетка, например, используется для светильника на прикроватной тумбочке. Способ подключения такого блока описан в видео ниже.

Резюме

Как видно, использование розетки, совмещенной с выключателем, в некоторых случаях является необходимостью и во многом облегчает процесс использования. Практически все производители электрической фурнитуры предусматривают возможность установки комбинированных элементов. Важно только осведомиться о наличии соответствующих рамок.

bouw.ru

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

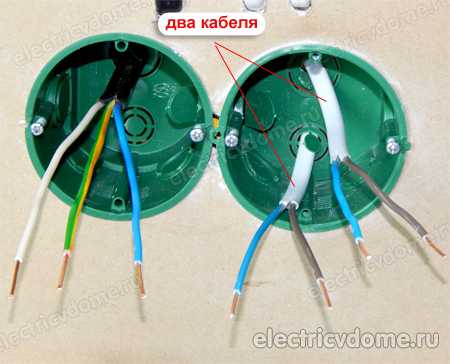

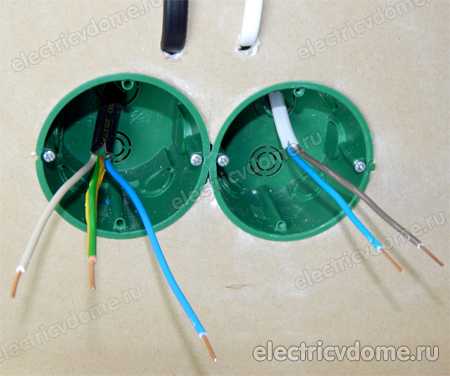

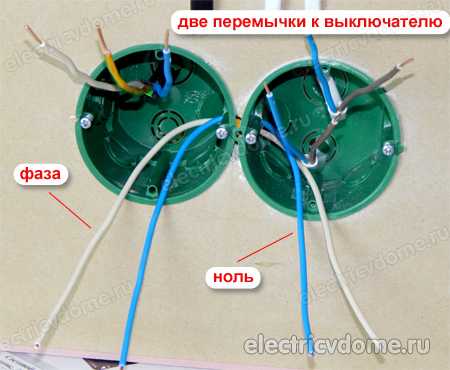

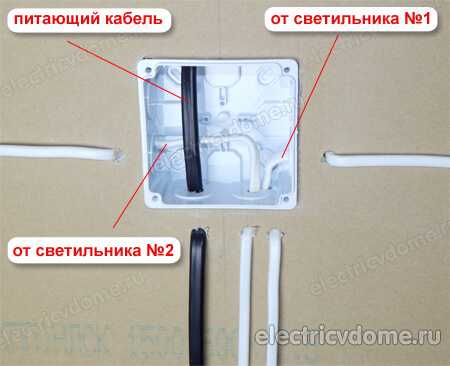

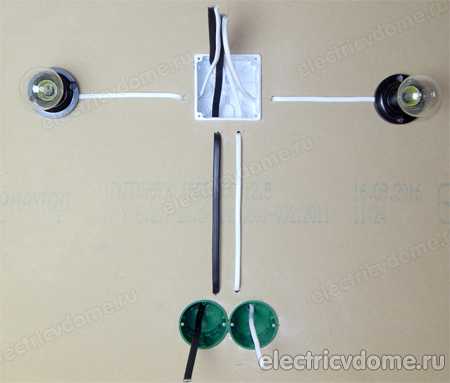

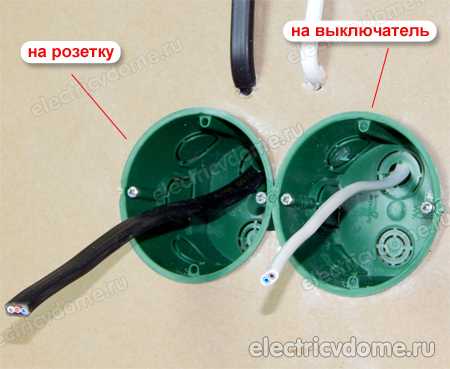

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

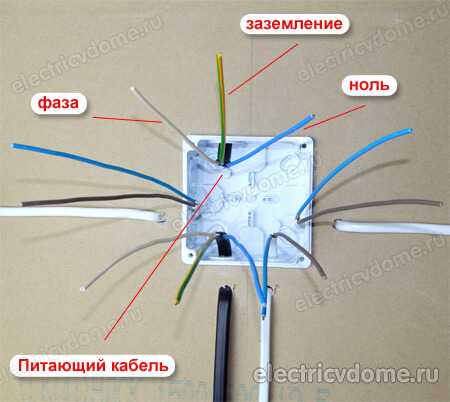

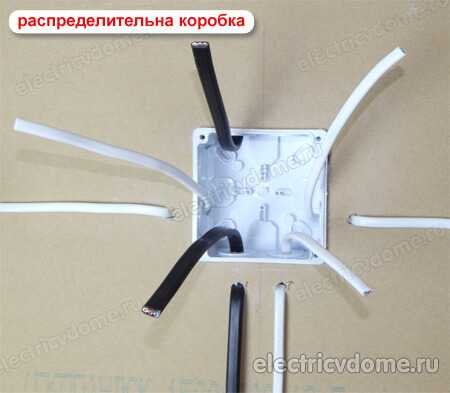

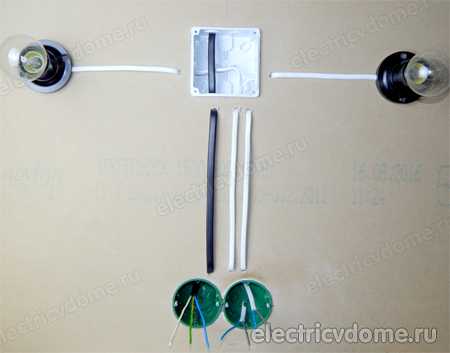

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

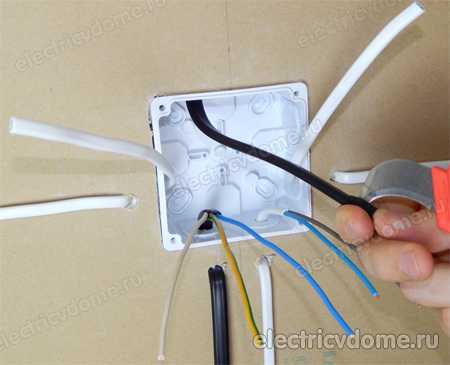

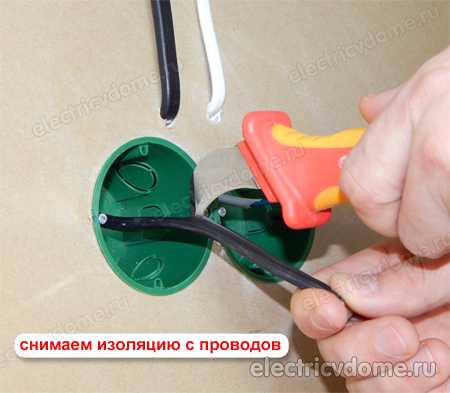

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

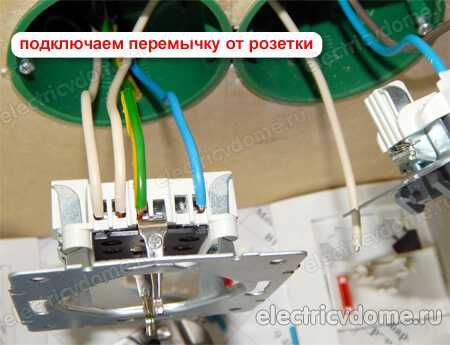

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

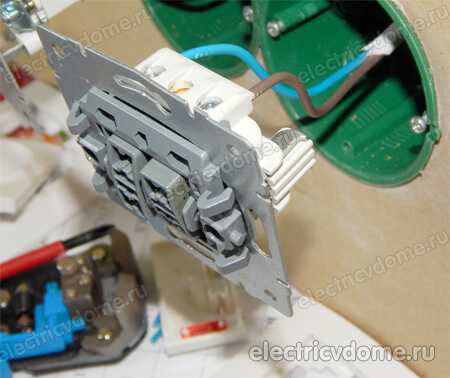

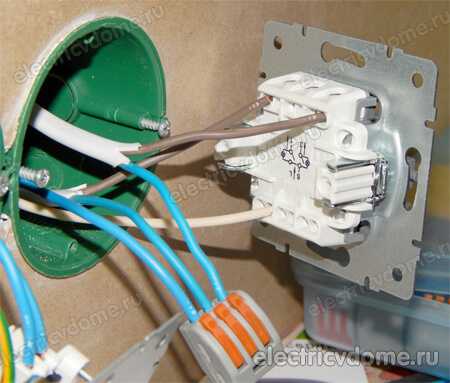

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

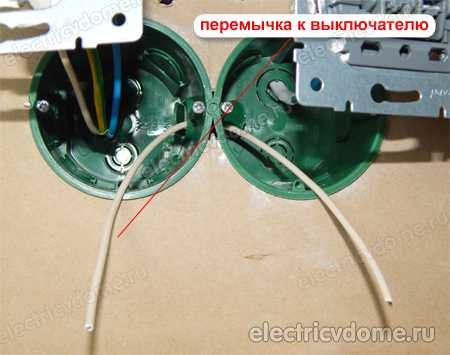

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

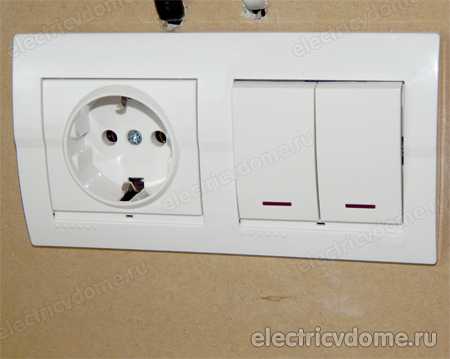

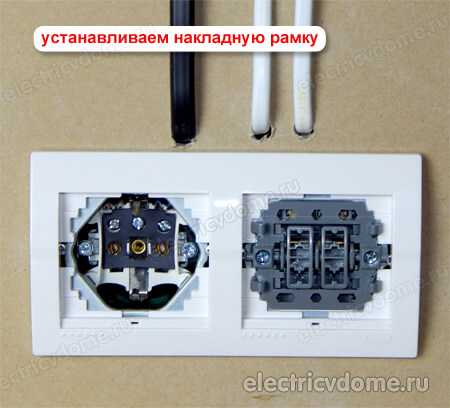

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

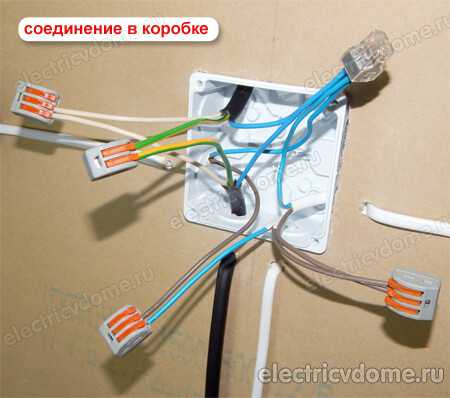

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

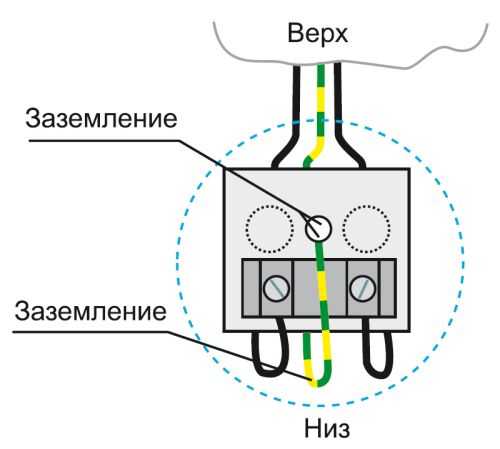

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

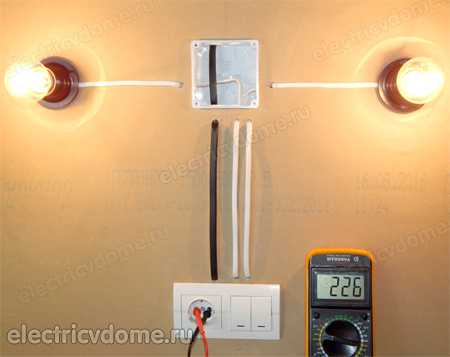

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

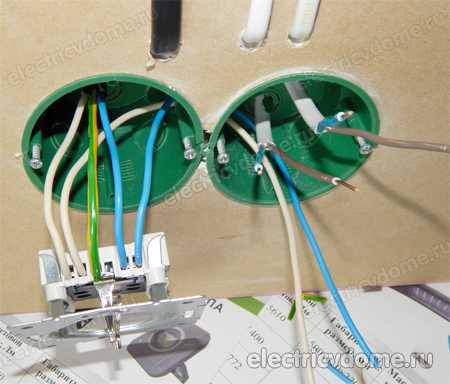

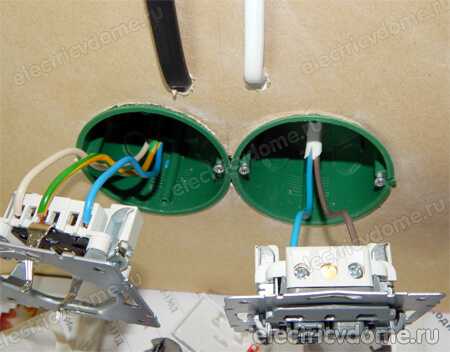

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

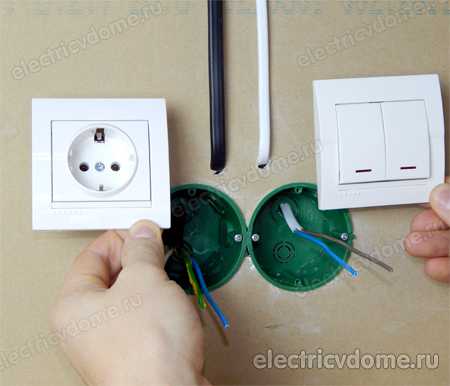

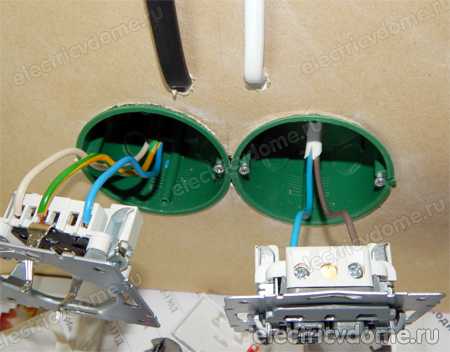

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

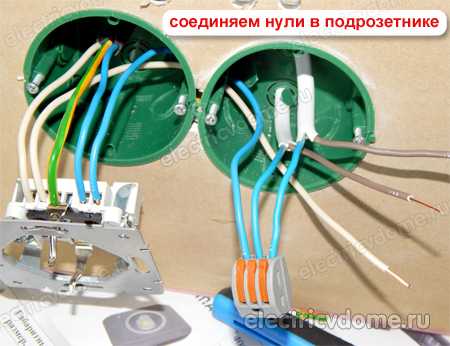

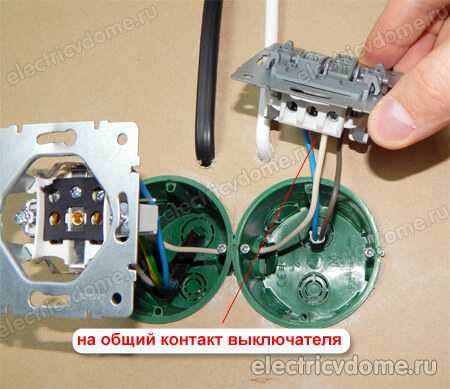

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

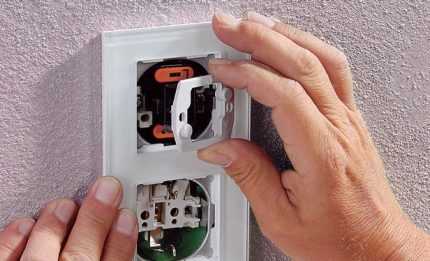

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Розетка с выключателем в одном корпусе подключение — блок электророзеток

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

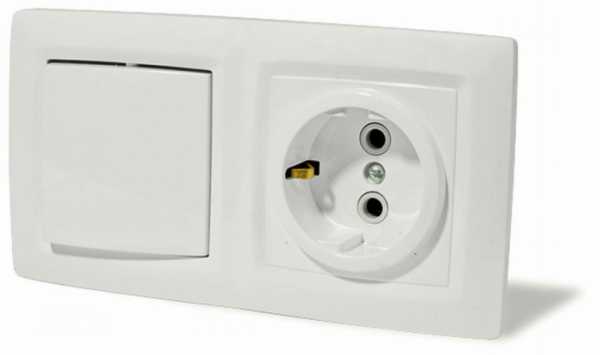

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений Фото изШаг 1: Демонтаж испорченного блокаШаг 2: Извлечение клавиши выключателяШаг 3: Удаление фиксирующей рамкиШаг 4: Удаление рамки розеточного механизмаШаг 5: Повторная проверка отсутствия напряженияШаг 6: Отделение проводов от розеточного механизмаШаг 7: Удаление механизма выключателяШаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений Фото изШаг 9: Монтаж механизма выключателяШаг 10: Подсоединение механизма розеткиШаг 11: Установка удерживающих рамокШаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

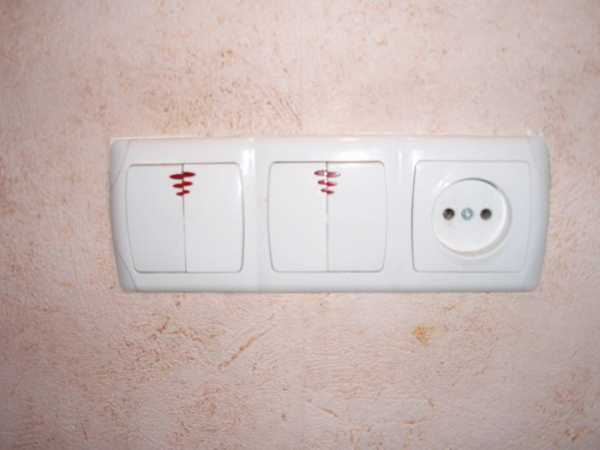

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

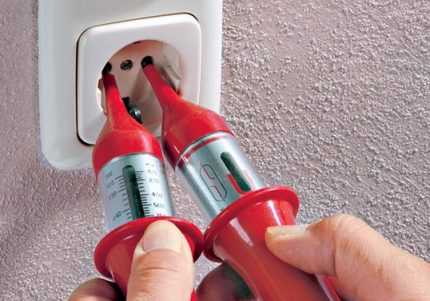

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

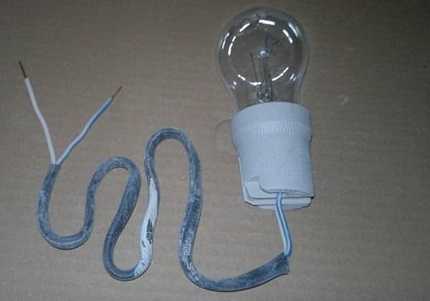

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

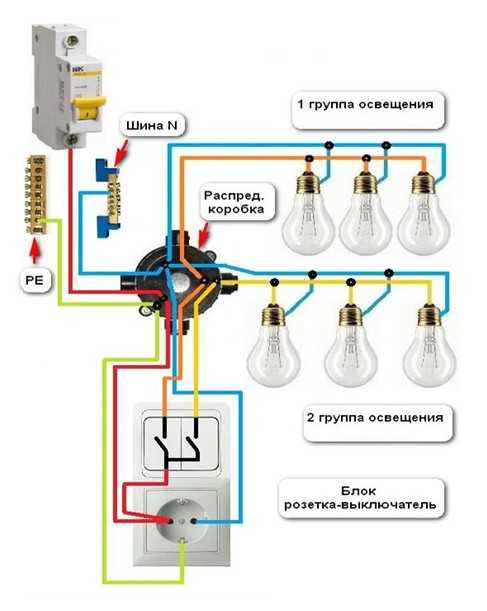

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

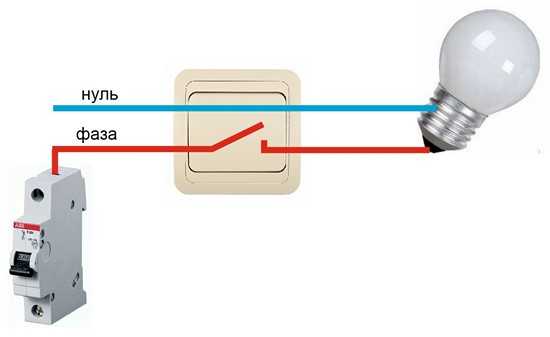

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.

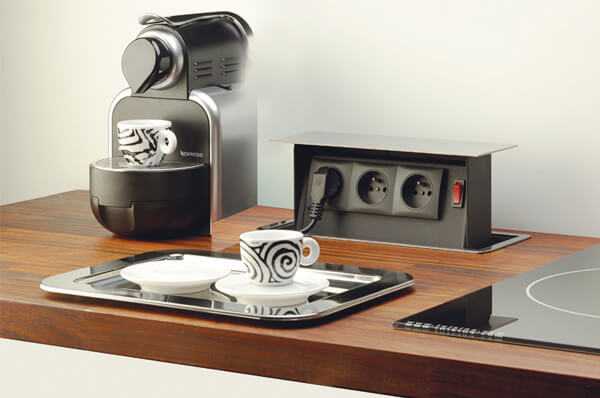

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

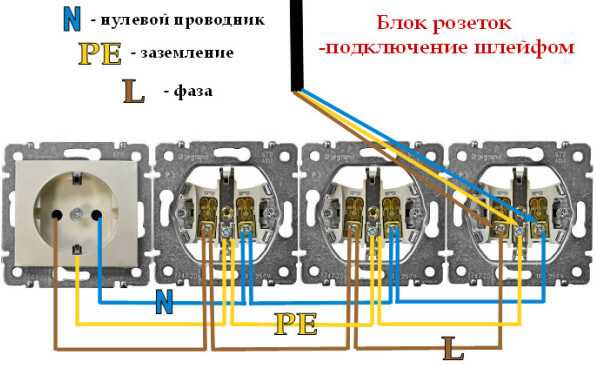

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Видео инструкция по монтажу

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

  • Как отремонтировать выключатель света
  • Как собрать распределительный щит своими руками
  • Схема подключения блока розеток с заземлением
  • Как подключить варочную панель к сети

vnovinky.ru

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.
Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.
Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.
Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.
Где лучше установить блок выключателей с розеткой
Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.
Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.
Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.
Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.
Как подключить розетку и выключатель одном корпусе
Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.
Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.
Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

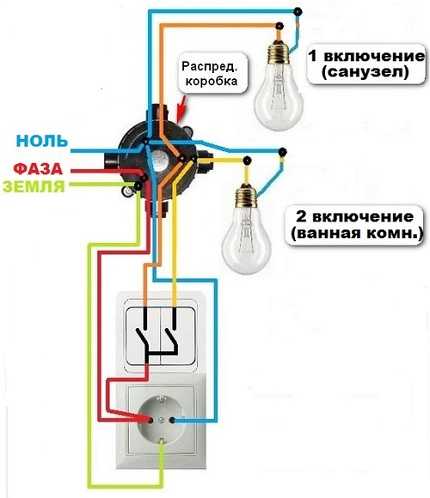

Вариант №1: Схема блок розетка-выключатель с распредкоробкой
Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.
Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?
Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.
Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

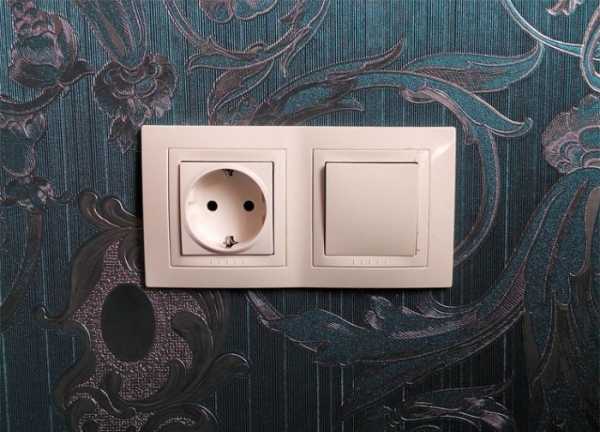

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.
В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

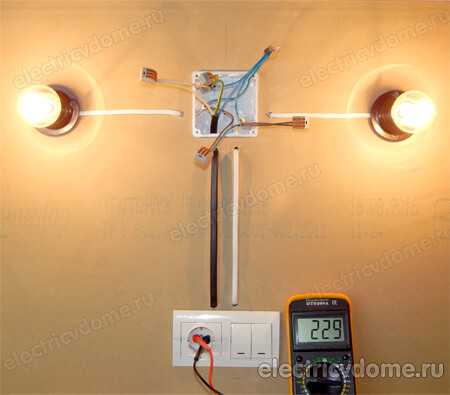

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки
Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.
Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.
Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

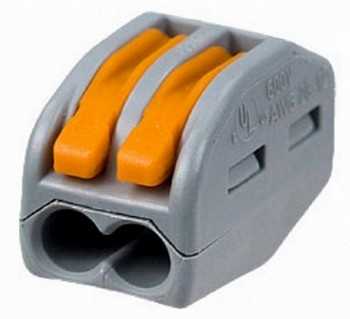

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.
Похожие материалы на сайте:

  • 1) Как удлинить провода в розетке
  • 2) Обозначение выключателей на схемах

    • variant-ugstroy.ru

    РубрикаРазное

    Добавить комментарий
