Петли для ворот из профнастила – Шарниры и петли на ворота

Какие петли лучше для ворот распашных? Несколько рекомендаций.

Данная информация должна помочь владельцу подобрать и прикрепить петли для ворот распашных. Ворота распашного типа — самый популярный из всех видов ворот, используемых на частных участках, это обуславливается многими плюсами, которые имеет такое устройство. Существует множество вариантов их исполнения, и изготавливаются они из очень большого перечня материалов.

Общие сведения

Железные ворота ставят на гаражах или заборах, которые ограждают участок периметра. В первую очередь такие ворота выполняют охранные и защитные функции. Они могут быть и отличным элементом декора. Функциональность ворот основан на надежном запирании, прочности, удерживании нагрузок и удобном отпирании/запирании. И это достигается с помощью качественной приварки петель.

Железные ворота в гаражах, на загородных участках выполняют охранную функцию

Изделия данной категории могут иметь массу от 0,2 до 1,5 т. Для того чтобы конструкция исправно прослужила долгие годы, к ней нужно подобрать исключительно прочную фурнитуру. Куда они будут направлены — наружу или внутрь, зависит от предпочтений владельца. Зимой придется убирать снег, если он мешает открыванию ворот.

Один из основных компонентов, который значительно влияет на функциональность, являются петли, ведь на них висят ворота. Разумный выбор, установка могут значительно увеличить срок службы железных или деревянных распашных ворот.

Различные конструкции, их преимущества и недостатки

Как в наше время определиться с приобретением, если в продаже представлено великое множество моделей с ощутимым разнообразием цен. Распашные ворота обладают рядом преимуществ и недостатков. Среди преимуществ ворот распашного варианта можно выделить:

1. Простоту конструкции. Их можно изготовить своими руками. Достаточно использовать металлический лист металлопрофиля, а для деревянных ворот соединить несколько досок между собой, чтобы получились воротные створки.
2. Практичность. Она выражена в таком аспекте, как незамысловатость конструкции, благодаря чему человек всегда имеет возможность раскрыть ворота. Они довольно нечасто заклинивают или еще как-либо портятся.
3. Обширный ассортимент замков: подойдет любой, можно задействовать обычную защелку.
4. Возможность простой автоматизации.
5. Длительность срока эксплуатации.
6. Возможность отрегулировать уровень открытия створок.
7. Относительно невысокую цену.

Распашные железные ворота могут быть различных моделей со своими преимуществами и недостатками

Некоторые недостатки. У данного вида конструкций есть и недочеты, например, необходимость в большом незадействованном пространстве, чтобы ворота отпирались свободно.

Навесы, петли и их виды

Есть множество разновидностей петель:

1. Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
2. Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
3. Двусторонние. Предназначены для установки на любой стороне воротной системы.
4. Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.
5. Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
6. Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Существует несколько видов петель для распашных ворот

Для деревянных ворот или конструкций из металла наилучшим вариантом станут петли, имеющие подшипники, количество которых — 4 шт. и больше, для открытия и закрытия без рывков. Данного количества будет достаточно для ворот длиной 2,5–3 м.

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

1. Уровень шума необходимо свести к минимуму. Безупречно, если ворота раскрываются совсем бесшумно.
2. Полотно от створок не должно провисать.
3. Они обязаны быть качественными и крепкими, чтобы избежать их взлома.
4. Легкость поворачивания.
5. Уровень ширины размаха створок.

Крепеж петель

На сегодняшний день применяются 2 ключевых способа крепежа.

Саморезы, которые употребляются для нетяжелых и маленьких конструкций с небольшой массой или обычных калиток. Если хозяин хотя бы раз ставил двери, то установка створок ворот с применением саморезов станет довольно легким занятием. Это очень схоже, по своей структуре с установкой обычных, домашних дверей между комнатами. К части фасада, створкам и столбам закрепляются воротные петли, поэтому являются нелишним элементом декора конструкции. Лучше их использовать для легких железных и деревянных ворот.

Для массивных распашных ворот петли должны быть заварены сваркой

Сварка подходит для массивных стальных систем. Научиться пользоваться сварочным аппаратом экспресс-методом не выйдет, лучше доверить данное дело опытному сварщику. Если у человека уже есть некоторый удачный опыт работы со сварочным агрегатом, тогда легко удастся закрепить петли на ворота. Для этого есть 2 способа:

1. Для начала нужно приварить навес к самой створке, затем 2 часть петли — к столбу. Перед этим все уже должно быть правильно замерено, чтобы конструкция безупречно сходилась, и ворота хорошо выполняли функции открытия и закрытия.
2. Данный способ заключается в приваривании навеса к створке и последующего его установления в области проема. Чтобы слегка поднять конструкцию, подойдут брусочки из дерева. Затем требуется отметить место для сварки 2 части петель.

После того как установят конструкцию, производится тестирование плавности хода открытия и закрытия створок. Петли, которые сделаны из многогранников, варить посложнее.

Несколько рекомендаций по сварке

Чтобы ворота раскрывались без усилий, не повело сталь и створки прикрывались вплотную, необходимо следовать этим рекомендациям профессионалов сварочного дела:

1. Прямые петли гораздо комфортнее приварить непосредственно в горизонтальном виде, например, положив их на землю.
2. Перед самой сваркой следует подложить подкладку, она должна находиться под нижней долей створки. Подкладка обязана быть примерно в половину длины петли, а верх области створки нужно удерживать рукой.
3. Сварочный шов производится снизу и вверх.
4. Пока петли еще незакрепленные, стоит положить вдоль них небольшой брусок прямоугольной формы, это поможет выставить эти детали правильным и точным образом.
5. Не следует раскрывать ворота, пока швы от сварки до конца не остынут.
6. Приваривать лучше небольшими прихватами, по 2 раза с каждой стороны поочередно.
7. До окончания сварки, т. е приварки петель внутри, надо протестировать плавность хождения створок. Не должно быть рывков: если их заметили, то стоит сделать еще несколько прихватов сваркой с наружной стороны.
8. Когда опорные столбики имеют безугольную форму, необходимо будет произвести выпуск в 5 мм наружу, а когда столбы имеют форму прямоугольника делается закрепление на одной высоте с лобовой поверхностью опорной стороны.
9. Чтобы размеренно распределить нагрузку, стоит приварить к петлям вспомогательные стальные пластины — монтажные.

Скрытые петли, имеющие роликовый тип, лучше предоставить специалисту. Данный вид работы потребует навыков и профессионализма.

Несколько отличительных черт приварки петель к профнастилу

Довольно часто в роли материала для создания ворот или заборов используют профилированный лист. Если человеку требуется приварить петли к данному материалу, то следует учесть некоторые факторы. Требуется изготовить перемычки, которые должны быть параллельны вертикальной части створки.

Важный этап в работе над распашными железными воротами — приваривание петель

Нужно закрепить перемычки в тех местах, где привариваются петли. Они должны делить створку на 3 одинаковых элемента. К перемычкам сваркой надо приварить петли. Чтобы закрыть область приваривания и перемычки, сверху можно прикрутить маленькие куски профнастила. Лучше отдать предпочтение более толстым петлям длиной более 1 м.

Как избежать неприятных последствий при сварке?

Нельзя использовать плохо работающий сварочный аппарат. Начинать варить можно будет лишь после того, как целиком засохнет краска. На одежде не должно иметься никаких остатков воспламеняющихся жидкостей: жира, бензина. Не следует варить детали, находящиеся под давлением. Запрещается также развешивать на баллон сварки насыщенную легковоспламеняющимися жидкостями ткань, зачастую такие действия становятся причиной пожара.

После окончания работ желательно обработать швы болгаркой.

Заключение

Если человек решился приобрести готовые петли для распашных ворот, то предлагается несколько рекомендаций, которые не позволят ему совершить ошибочный выбор. Регулируемые петли станут неплохим вариантом, если территория участка подвержена пучению грунта, т. к зимой ворота подвергаются перегрузке на оси, из-за этого они будут нуждаться в постоянной настройке. Если петли своевременно не регулировать, то они имеют шанс испортиться, и это может привести к серьезному перекосу или поломке всей конструкции.

При установке распашных ворот надо помнить несколько важных моментов

Не стоит приобретать продукт от малоизвестного изготовителя, кроме того, лучше избегать очень дешевой фурнитуры. Но и очень высокая цена не показатель качества, так что нужно выбирать с умом. Стоит помнить, что от качества петель зависит степень безопасности дорогого имущества, которое может храниться в собственном гараже. Наиболее прочными сейчас являются сплавы из стали, в которые добавляют различные виды полимеров, они могут выдерживать сильные перепады температуры и очень большой вес, не нуждаются в смазывании и долго не изнашиваются. Еще есть петли из высокоуглеродистой стали, их чаще применяют для промышленного использования, но они способны выдерживать большие нагрузки и в быту.

Нужно быть внимательным: следует изготавливать или выбирать в магазине только качественные петли, чтобы избежать проблем с таким важным охранным аспектом, как ворота.

ovorotah.com

Установка петель для ворот из профнастила: инструкция

Петли – это главнейший элемент механизма, который отвечает за открытие и закрытие ворот.

Работать с петлями совершенно несложно. И самостоятельно приварить металлические петли очень легко, каждый хозяин с легкостью справится с этой задачей. Но все же не стоит забывать, что при всей легкости конструкции от установки петель зависит работа ворот.

Стандартные распашные ворота из профнастила

Способы приварки металлических петель

Так как ворота изготавливают из самых разных материалов, соответственно, и петли должны устанавливаться по-разному. Существует некая разница в том, как монтировать петли на ворота из профнастила, деревянные ворота, ворота из металла или ворота из поликарбоната.

На способ установки петель также влияет материал, из которого были произведены опорные столбы (кирпич, бетон, металл).

Специалисты рекомендуют выбирать наиболее простые и неприхотливые петли с шариками.

Металлические петли для ворот из профнастила

Привариваем петли на ворота из профнастила:

1. Специалисты рекомендуют приваривать петли на ровной поверхности, на земле или монтажном столе.
2. Сделайте подложку на 2-4мм, под нижнюю часть петли, а верхняя часть схватывается с торца.
   Если опорные столбы круглые – петли немного выходят наружу, на 5 мм.
   Если опорные столбы прямоугольные – приварить петли нужно размер в размер.
3. Приварка петель для обеих частей полностью одинакова.
4. После того как прихватили петли, прямоугольным бруском выставьте петли.
5. Сделайте с каждой стороны петель по две прихватки. Приваривать петли лучше с каждой стороны, маленькими прихватами.
6. Теперь можно приварить петли к опорным столбам.
   Ворота устанавливаются с маленьким зазором в 1-1,5 см посредине и 2-2,5 мм между столбом и створкой.
7. Аккуратно и осторожно откройте ворота, если процедура прошла без проблем – сделайте прихватки снаружи ворот.
8. Закройте ворота и сделайте посредине подставку. Сварочный шов должен идти снизу вверх.

После сварки петли должны остыть. Затем можно открывать ворота.

Для работы со второй створкой не забудьте снова сделать подставку, чтобы ворота не просели.
Приварить металлические петли для ворот из профнастила несложно, главное знать принцип работы и арендовать специальное оборудование.

Строение металлических петель

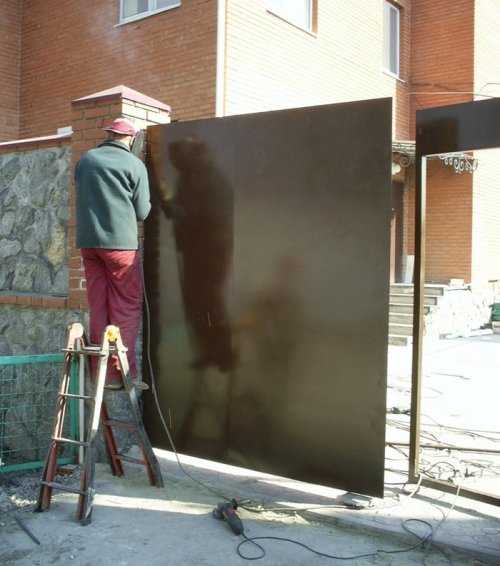

Приварка петель на месте установки:

1. Выставьте ворота вертикально, проверьте по отвесу.
2. Приварите монтажные пластинки к петлям.
3. Приставьте петли к опорным столбам, проверьте, чтобы они находились на одной осевой линии (нарисуйте ее мысленно) и варите по вертикалу.
4. Зачистите сварочные швы.

Такой способ не совсем легкий и требует особой аккуратности. Есть высокая вероятность повредить ворота.

Распространенные трудности, возникающие при сварке петель для ворот

Первое, в чем нужно разобраться, – это принцип работы петель. Для того чтобы ворота открывались легко, без рывков и скрипа, петли должны находиться на одной осевой линии.

Многих новичков приводит в недоумение наиболее распространенная форма петель – цилиндрическая. Она кажется совершенно неудобной для сварки.

Металлическая ковка на воротах из профнастила

Но как показывает практика, петли с плоскими гранями (в виде шестигранника или квадрата) оказываются еще более неудобными. То есть петли цилиндрической формы – это хорошо и даже практично.

Распространенная фобия – петли могут оторваться. Многие думают, что петли приваренные к полотну могут оторваться, не выдержав нагрузки, или может порваться полотно металла. Вам нечего бояться, если вы использовали металл в 3 мм, с ним ничего не случится. А петли могут оторваться, только если они не правильно приварены.

Поэтому, приваривая петли, следуйте общепринятой инструкции и не забудьте заранее приварить к петлям небольшие монтажные пластинки. В работе используйте только сплошной шов.

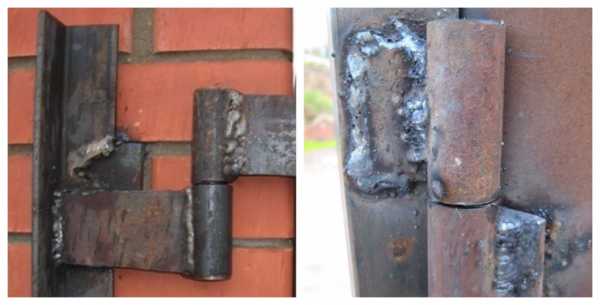

Для чего нужны монтажные пластинки?

Благодаря пластинкам вы получите удобную площадку для варки.

Также монтажные пластинки, независимо от своих размеров, позволяют распределить нагрузку по площади полотна ворот. Такой прием застрахует вас от разрыва металла или срыва петель.

Ворота из профнастила, установленные с помощью монтажных пластин

Покупая петли для своих новых ворот, выбирайте качественные и надежные модели обязательно из нержавеющей стали. Ведь прочные стальные петли гарантируют вам отличную функциональную работу ворот на долгие годы.

Если решили выполнить сварку самостоятельно, обязательно изучите материалы в сети, посмотрите обучающее видео и действуйте строго по инструкции. От себя желательно ничего не добавлять. И тогда вы станете обладателем прекрасных и качественных ворот из профнастила.

dverlife.ru

Петли для металлических ворот своими руками

Опциональность ворот заключается не только в том, чтобы они имели хорошие запорные механизмы, а и в том, чтобы они проворачивались легко. Не менее важным является отсутствие щелей между воротами и столбами. Как же сделать качественно столь важный элемент забора? Самой главной в этом деле, является задача правильно приварить петли.

Инструменты для работы

Инструменты для сварочных работ

Следует заметить, что правильно выполнить эту работу не всегда могут даже специалисты, а что уж говорить о неопытных сварщиках. Трудностей им может встретиться немало. Прочитает эти строки новичок, и руки опустить может. Ну, разве можно это сделать самому? Оказывается, вполне, даже людям, не имеющим никакого опыта. Всего для этого и нужно, хоть немного уметь варить и быть внимательным. Стоит попробовать. Для работы необходимы будут следующие инструменты:

• молоток;
• рулетка или другой измерительный инструмент;
• уровень для выравнивания воротного полотна;
• подобранные петли;
• пластинки для монтажа;
• электроды;
• болгарка;
• аппарат для сварки;
• защитная маска и перчатки.

Виды петель

Цилиндрический с подшипником

Для продления службы ворот и повышения их надежности, столь важный элемент воротного полотна, как петли, нужно выбирать со следующими характеристиками:

• легко поворачиваются;
• бесшумно работают;
• не двигаются произвольным образом.

Для этой цели выбирают соответствующие петли, выдерживающие тяжесть именно конкретных ворот и обеспечивающие все вышеперечисленные качества. Среди предложений рынка пользуются популярностью основные виды петель:

1. Цилиндрические, имеющие подшипниковые опоры. Эти петли предназначаются для легких воротных полотен (до 400 кг).
2. Цилиндрические с усилителями. Они удержат тяжесть до 600 кг.
3. Сквозные. Их выбирают, когда невозможно укрепить ворота ни сваркой, ни винтом, удержат небольшие ворота.
4. Накладные, с тремя секциями. Предназначаются для больших воротных половинок, которые имеют большую массу.
5. Вариант кованых петель. Больше подходят для ворот из деревянных материалов.
6. В виде стрелы. Это петли шарнирного или полушарнирного типа. Их, как правило, выбирают для очень массивных ворот.
7. Регулируемые. Они позволяют менять высоту полотна, но вес выдерживают достаточно маленький, не больше 200 кг.

К более современным и дорогим относятся те, которые оснащены подшипником. С помощью подшипника перераспределяется нагрузка. Благодаря этому конструкция ворот служит гораздо дольше. Мало того, такие ворота открываются совершенно бесшумно.

Как варить петли

Процесс сваривания деталей

В процессе работы со сварочным аппаратом крайне необходимо соблюдать технику безопасности. Потому и нужны резиновые перчатки, а также маска, защищающая глаза от повреждений. Начинать варить лучше, уложив полотно ворот на поверхности земли. К этапам сварки относятся:

1. Самым первым шагом необходимо взять подкладку толщиной 2−5 мм, затем подсунуть ее под низ навеса.
2. Верхнюю часть навеса можно слегка прихватить сваркой на торце.
3. Далее технология различается, в зависимости от того, какой формы столб.

Порядок работы

1. Устанавливают воротное полотно вертикально.
2. Проверяют с помощью отвеса.
3. Прикладывают петли к воротам и проверяют, на одной линии или нет, ровно или нет.
4. Варят навесы вначале по направлению к полотну, а потом уже к столбам. Необходимо, чтобы шов получился ровным.
5. По концу сварки швы зачищают с помощью болгарки.

Пластинки для сваривания деталей

Важность пластинок для монтажа

Довольно часто, для упрощения работы сварщика, а заодно перераспределения нагрузки, к петлям предварительно присоединяют с помощью сварки пластинки из металла.

Зависят такие пластинки от массы и толщины металлического полотна ворот. Пластинки также могут играть декоративную роль.

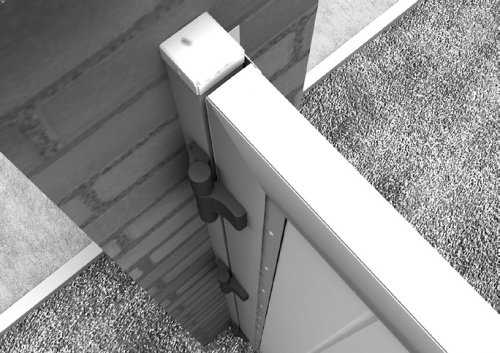

Скрытые внутренние петли

Если возникла необходимость приварить к створкам внутренние петли, проще попросить это сделать профессионала. Такие петли приварить самостоятельно — дело достаточно трудоемкое, требует опытного сварщика. Потому неопытными руками их приварить не получится.

Если ворота из профнастила

Петля для ворот из профнастила

Последовательность сварочных операций выглядит таким образом:

1. Делают две перемычки, направив их параллельно длинным сторонам створки. Закрепляют их специальными угольниками.
2. Между перемычками устанавливают такое расстояние, чтобы створка ими делилась на три равные части. К ним затем и необходимо варить петли.
3. Профнастил прикручивают сверху навесов.

Соблюдайте осторожность! Правильно укрепить петли, чтобы не было негативных следствий, можно придерживаясь элементарных правил. Нельзя варить с неисправным оборудованием. Пока краска не высохнет, сварка выполняться не должна. Нельзя выполнять сварку в одежде, имеющей следы масла, жира или бензин. Нельзя на баллоны вешать пропитанную горючими материалами ветошь.

moyaograda.ru

разновидности, советы про привариваю и креплению на саморезы

Распашные ворота – это один из самых распространенных видов. Конструкция их считается самой простой: две створки, каждая из них крепится на опорные столбы или стойки при помощи петель. Этот вид популярен уже много веков, еще наши предки сотни лет назад защищали свои дома именно такими моделями ворот и все благодаря их положительным характеристикам:

• простота в изготовлении: этот тип дверей для двора или гаража можно легко изготовить самостоятельно;
• это один из самых экономичных вариантов и все благодаря базовой комплектации;
• их легко можно сделать автоматическими, к тому же автоматика для них стоит намного дешевле, чем на другие существующие виды;
• широкий выбор облицовочных материалов для их изготовления;
• нет никаких стандартных размеров, каждый мастер может изготовить их в соответствии со своими индивидуальными габаритами;
• в этот тип ворот, если нужно можно легко встроить дверь;
• этот тип можно оснастить любым засовом и замком;
• они не потребуют сложного ухода или ремонта.

У данного типа ворот есть один минус – это большое пространство для работы, зона, требующаяся для их открытия. Изготовить этот тип ворот как мы уже говорили, сможет каждый человек, даже тот, который не имеет навыков в этом деле, но перед тем как приступить к работе, нужно правильно выбрать петли для ворот распашных.

Выбор петель для распашных ворот огромный, каждый человек найдет свой надежный вариант

Петли для ворот распашных: разновидности

Для того чтобы ворота хорошо открывались и закрывались, нужно правильно подобрать петли. Фурнитура для любого типа ворот – это один из важнейших элементов и к выбору нужно подойти со знанием дела.

Выбирать их необходимо ориентируясь на такие параметры:

• веса самой створки;
• нагрузки, которые они могут выдержать;
• материала, из которого изготовлены ворота;
• размеров створок.

Профессиональные мастера говорят, что в настоящее время наилучшим выбором считаются петли с подшипниками, ведь именно они помогают плавно открывать и закрывать створки. 4 штуки таких петель будет вполне достаточно для того, чтобы подвесить на них две створки, размерами не более трех метров шириной.

Регулирующиеся петли пользуют большим спросом и все благодаря удобству и практичности

Кроме этого все петли еще и различаются по способу крепления:

• закручиваются на винты;
• привариваются сваркой;
• крепятся на саморезы или гайки.

При выборе петель также необходимо учитывать и такие нюансы:

• уровень шума при открытии или закрытии створки должен быть сведен к минимуму;
• створка не должна провисать;
• петли должны быть качественными, прослужить долгий срок и стойко выдерживать взломы;
• они должны легко поворачиваться;
• ширину распахивая.

После того как все эти параметры учтены можно выбирать петли для деревянных распашных ворот или любых других, а выбор на самом деле огромный:

Цилиндрические или еще часто этот вид называют петли с подшипником. Крепить их к опоре нужно при помощи сварки. В виду их особенностей крепления к створкам, использовать данный вид рекомендуют на распашных воротах с малым весом. На каждую петлю, Гост рекомендует до 400 кг веса, иначе они постоянно будут требовать ремонта.

Если пары петель не хватает, то для надежности можно установить и дополнительно еще одни по центру

Цилиндрические усиленные. Эти петли для распашных ворот, которые крепятся посредством сварки, считаются улучшенным вариантом цилиндрических. Гост говорит, что этот вариант может выдерживать до 600 кг на каждую петлю, именно поэтому их можно устанавливать на тяжелый вид ворот.

Сквозные. В тех случаях, когда винтовой способ монтажа или сварочный не может быть применен, тогда этот вариант подойдет как нельзя лучше. Чтобы их крепить, необходимо будет сверлить опорный столб, и садить петли на саморезы или гайки. Гост говорит, что этот вид можно использовать на облегченные ворота и калиток весом до 200 кг.

Накладные трехсекционные. Этот вид считается одним из самых лучших для установки на гаражные ворота, актуальны благодаря тому, что считаются самыми надежными и стойкими к изнашиванию. Кроме этого есть еще один весомый плюс – они совсем не скрипят при открытии. Гост говорит, что эта модель полностью берет на себя нагрузку от створок и не позволяет им провисать. Также они считаются стойкими к взлому.

Кованые или их еще называют жиковинами. Этот вид считается одним из самых старинных, появился он на свет еще много веков назад и используется для удержания ворот из дерева. Сегодня этот вид также часто можно встретить на воротах, особенно их любят применять дизайнеры. Но и современные модели кованых петель по своей прочности и надежности не уступают другим вариантам. Гост говорит, что их можно применять и для тяжелых ворот.

Приварить петли на распашные модели ворот сможет каждый человек обладающий навыками работы со сваркой

Способы крепления петель для ворот распашных

Крепить петли на распашные ворота можно несколькими способами, но самым популярным все-таки считается сваркой. Но правильно приварить петли сможет только тот, кто умеет пользоваться сварочным аппаратом. А тем, у кого нет опыта, лучше потренироваться, чтобы крепеж был надежным и правильным. Если приваренный метод выполнен правильно, то ворота не просядут по истечении времени и буду легко функционировать много лет.

Как приварить петли самостоятельно?

Если подойти основательно к работе, то можно самостоятельно надежно закрепить петли при помощи сварки, а выполнять все действия нужно так:

• Если работать приходится с прямыми петлями, то их сначала приваривают на створку ворот. Для этого ее укладывают на ровную поверхность.
• Предварительно для петель делают подложку, ее дина должна составлять половину длины самого крепежного элемента, а толщиной не больше 4 мм. Заготовка укладывается под нижнюю часть петли, верхнюю же прихватывают с торцевой стороны.
• Для крепления петель на выпуклом столбе их нужно наполовину выпустить наружу, а вот если опора прямоугольная, то привариваться нужно заподлицо.
• Слегка прихваченные петли выравнивают, используя деревянный брусок, который укладывается вдоль петель. Только после того как они идеально выровнены их можно крепко приваривать.
• Сварку осуществляют плавными движениями. Проводят ее поочередно с каждой стороны.
• После того как петли приварены к створкам их закрепляют на опорах. Делают это с внутренней стороны опор. Во время работы нужно проследить, чтобы створки легко отрывались и закрывались. Если вдруг выявлены неудобства, то снаружи повторяют несколько прихваток.
• Чтобы окончить сварку ворота закрывают, в центре конструкции устанавливают подставку, именно поможет удержать ворота в нужном положении и в нем, и заканчивают приваривание. Сварочный шов наносят по обе стороны от створок.
• Сварочный шов проводят только в одном направлении, начинают снизу и ведут вверх.
• Пользоваться воротами можно с того момента, как петли после установки полностью остынут.

Вот и все работа проведена, петли надежно приварены и прослужат долго. Если выбраны скрытые петли, то их монтаж лучше доверить профессиональному мастеру, ведь их установка требует навыков работы.

Современные модели петель не только украсят ворота, но и сделают их надежными

Приваривание петель к воротам из профнастила

В последнее время профнастил часто используют для изготовления ворот. Приваривать к ним петли нужно правильно:

• Сначала делают перемычки, которые проходят параллельно вертикальной стороны створки.
• Перемычки надежно фиксируют в том месте, где будут приварены петли, с их помощью створку делят на три равные части.
• Непосредственно к перемычкам и приваривают петли посредством сварочного аппарата.
• Скрыть от посторонних глаз перемычки и петли можно кусками профнастила.

Совет: Для ворот из профнастила лучше выбрать петли длиной от метра.

Советы по работе со сварочным аппаратом

Чтобы приваривание петель прошло удачно нужно выполнять некоторые рекомендации специалистов:

• не рекомендуется работать с аппаратом для сварки, если вдруг заметны какие-либо неисправности;
• проводить сварку можно только после того, как краска на воротах полностью высохнет;
• одежда на мастере не должна быть выпачканной в горючие вещества;
• не рекомендуется приваривать детали, которые находятся под давлением;
• на баллон аппарата не вешают никаких тканей, особенно тех, что ранее использовались для промокания горячих смесей.

Кованые петли могут не только защитить ворота, но и украсить их, ведь не зря ними пользовались еще и наши предки

Крепление петель на саморезы

Крепление петель на саморезы не потребует никаких навыков, тем более, если ранее приходилось устанавливать двери. Петли для ворот прикрепляются к фасаду створки и опорному столбу, поэтому являются еще и украшением. Использовать их лучше для моделей из дерева или легкого металла.

Двустворчатый вариант ворот – это отличная защита для частного дома, но и дача также требует защиты, поэтому важно правильно подобрать не только материал для ворот, но и петли, а как это сделать рассказано в нашей статье.

ozabore.com

Как правильно приварить петли на ворота и калитку: пошаговая инструкция с фото

Монтаж петель на калитки или ворота может проводиться несколькими способами, в зависимости от материала изготовления самих открывающихся элементов и столбов, на которые они крепятся. Наиболее надёжным и распространённым является способ приварки петель при помощи горячей сварки. Чтобы понять, как приварить петли на ворота, калитку или металлическую дверь, необходимо рассмотреть, помимо самой технологии, ряд сопутствующих вопросов, связанных с организацией рабочего процесса, выбором инструмента, материала и т.д.

Предварительный этап

Перед тем, как начинать крепить петли для ворот, необходимо соблюсти ряд правил и выбрать сами навесы.

Требования к технике безопасности

Данный пункт связан с соблюдением правил по техники безопасности по организации ведения любых сварочных работ. Если говорить конкретнее, то нельзя:

• Вести работу при помощи неисправного оборудования

• При использовании электросварки подключение аппарата должно быть к заземлённому и соответствующему мощности подключаемого оборудования источнику

• Пользоваться сварочными агрегатами вблизи легковоспламеняющихся материалов

• Мастер должен быть снабжен всеми необходимыми средствами индивидуальной защиты (маской, крагами, обувью) и быть одет в негорючую одежду, а лучше, в специальный костюм сварщика


Степень готовности изделия

Петли на ворота рекомендуется монтировать после полной покраски и сушки защитного слоя на готовом изделии. При этом, зоны, на которых планируется крепить навесы, должны, напротив, быть полностью очищены от любых покрытий. Это необходимо для самой возможности производить сварку в этих местах и с целью обеспечения противопожарной безопасности.

Необходимый инструмент

В процессе монтажа важно, чтобы все нужные для этого приспособления и оборудование были рядом с мастером. Перечень инструмента включает:

• Рулетку

• Уровень

• Молоток

• Сварочный аппарат

• Щётку по металлу

• Угловую шлифовальную машину с дисками по металлу

• Средства индивидуальной защиты

• Монтажные подкладки в виде брусков, кирпичей и т.д.


Петли

Перед тем, как приварить петли надо их иметь в наличии. Можно изготовить петли для ворот своими руками, а можно купить готовые. Если планируется самостоятельное изготовление, то лучше заранее иметь чертеж петли для ворот, который Вы можете видеть на чертеже ниже или составить на основании имеющихся образцов. По форме они бывают круглые, квадратные и шестигранные. Это зависит от вида исходного материала, из которого они делались. Самыми универсальными и удобными в использовании являются круглые.

Также есть различия конструкционные. Различают:

1. Навесные

2. Полушарнирные

3. Шарнирные петли для ворот


Третье, чем отличаются друг от друга петли для ворот – размеры. Чем больше масса распашных элементов, тем более мощные и крупные должны быть навесы. Здесь всегда лучше перестараться, чем применить слабые крепления, которые могут под весом створок деформироваться или разрушиться. Причём, петли на калитку опытные мастера устанавливают такие же по размеру, как и на ворота. Несмотря на то, что калитка имеет меньший размер, её масса может быть значительной из-за имеющихся на ней замков, засовов, почтового ящика, средств видео и аудио контакта. В большинстве случаев, калиткой пользуются чаще, поэтому запас прочности навесов лишним не будет.

Непосредственный монтаж

Задаваясь вопросами, как правильно приварить петли на ворота или как приварить петли на калитку, нужно, проведя описанные выше подготовительные процедуры, следовать строгой последовательности.

Установка платиков

Платики – это пластины, каждая из которых крепится к отдельному элементу петель. Наличие платиков позволяет обеспечить более надёжное соединение. Некоторые мастера при сварочном контакте навесов и опор не используют эти компоненты. При креплении калиток или дверей при помощи болтов или саморезов без платиков просто не обойтись. При монтаже деревянных ворот их роль могут выполнять декоративные кованные элементы.

Большинство шарнирных или полушарнирных комплектов продаются с готовыми пластинами. Если же петли для распашных ворот и калиток делались самостоятельно или были куплены без платиков, то первое, что надо выполнить, это их приварить.

Для этого нужно взять готовые пластины или вырезать их при помощи угловой шлифмашины из листовой стали, имеющей толщину не менее 5 мм. Высота платиков, при этом, должна соответствовать высоте петельных частей, а ширина – не превышать ширину поверхностей, к которым будут крепиться открывающиеся конструкции.

Готовые платики могут привариваются к петлям, как торцевой частью, так и краем боковой.

Установка ворот или калитки

Перед тем, как правильно приварить петли на ворота, дверь или калитку, надо ровно выставить открывающуюся конструкцию в проёме. Это наиболее ответственная процедура, которую необходимо делать минимум двум людям. Для этого нужно:

1. Установить монтажные бруски на поверхности земли в проёме перпендикулярно линии ворот. Высота этих элементов соответствует желаемому зазору, который всегда рекомендуется оставлять между нижней кромкой распашной конструкции и поверхностью дороги или грунта. Это позволяет избежать проблем при открывании зимой или при незначительном провисании створок.

2. Установить на бруски ворота или калитку, выбрать нужную высоту. Путём подкладки более тонких пластин или брусков нужно добиться соответствия выставленной конструкции уровню. Соответствие линейности достигается перемещением створок по тем же брускам.

3. Перед тем, как приварить петли на калитку или ворота, надо убедиться, что готовые сварные конструкции свободно помещаются в проёмах, для которых они предназначены. Только убедившись в этом, можно приставить навесы к открывающимся элементам и отметить место для будущего монтажа.

4. После этого распашные системы можно убрать с подставок и расположить горизонтально для проведения монтажа петель.


Как правильно приварить петли на калитку или ворота

Теперь давайте разберемся, как правильно приварить петли на калитку. Для этого берётся верхняя цилиндрическая часть петельного комплекта (если петли навесные). Можно производить крепление петель к металлическим конструкциям без посредства платика. Его использование, как уже говорилось выше, позволяет добиться не только более прочного соединения, но и упростить работу с многогранными видами петель.

Итак, платик приставляется к торцевой части распашного элемента в том месте, которое было отмечено при предварительном выставлении конструкции в проёме. Перед началом сварочных работ все зоны контакта надо очистить от грязи щёткой по металлу и обезжирить при помощи любого растворителя. Производится предварительное капельная приварка. После него надо убедиться в параллельности направления цилиндра общей плоскости створки. Если всё нормально, можно производить сварку по всей линии контакта платика и металлического каркаса. После окончания работ, необходимо очистить место сварки от шлака при помощи молотка и болгарки. Так же крепится и вторая петля.

Последовательность того, как приварить петли к металлической двери абсолютна идентична описанному выше алгоритму.

Крепление к опорам

Ворота или калитка снова выставляется в проёме по уровню, так же, как было описано ранее. Отличие состоит в том, что теперь надо сторону, на которой есть петли, плотно прижать к столбу. Далее нужно:

1. Приставить нижнюю часть навесного комплекта к стойке и вставить в приваренный к распашному каркасу цилиндр

2. Точечно приварить столбовой навес к опоре

3. Проверить уровнем устанавливаемую конструкцию

4. Если все параметры в норме, то можно точечно приварить нижнюю петлю

5. Проверить возможность распашной системы свободно открываться и закрываться

6. После очередного контроля уровня можно полностью приваривать петли полностью

7. Необходимо снова открыть закрыть створку, убедившись, что, нагрев не повлёк деформацию навесов

8. Если применены навесные комплекты, то створки необходимо снять полностью или приподнять и смазать штырь навеса густой смазкой. Это стоит сделать после сварочных работ поскольку, от большой температуры, смазка, которая находилась в петлях изначально, либо вытекла, либо выгорела

9. После окончания всех процедур все не покрашенные места нужно обезжирить, покрыть грунтовкой и покрасить


Отличия монтажа петель в зависимости от конфигурации опор

Есть несколько отличий при установке ворот или калиток к разным видам столбов.

Монтаж петель к квадратным столбам

Монтаж петель к квадратным столбам производят на тот угол стойки, который находится со стороны, в которую распашные элементы открываются.

Монтаж петель к круглым столбам

Особенности того, как приварить петли к круглым столбам, зависят размера открывающегося изделия. Круглая форма позволяет скрыть погрешности в просчётах ширины ворот, установить их с большим зазором между створками, который позволит свободно функционировать конструкции даже при их провисании.

На схеме ниже, Вы можете увидеть один из вариантов, как можно приварить петлю к круглому столбу.

Поверхность круглого столба условно делится на четыре четверти. Монтаж производится в зоне той четверти, которая находится со стороны, в которую будет производится открывание монтируемого элемента. Использование платиков при монтаже к круглым опорам может быть одностороннее (только на воротах) или обоюдное (с применением узкой крепёжной пластины.

Монтаж скрытых петель

Установка скрытых петель производится в вырезы, которые делаются для них в каркасе калитки или двери, а также в несущей опоре. Применение таких элементов имеет свои положительные стороны и минусы. Последним можно отнести дополнительную сложность монтажа и ослабление надёжности воротного или дверного каркаса. Достоинство можно считать отсутствие щели между открывающимися элементами и столбами.

Рекомендации

Подводя итог, следует дать некоторое рекомендации, которые упростят монтаж и дальнейшую эксплуатацию навесов и распашных конструкций с их применением.

1. Первое, что стоит отметить, это то, что любое навешивание открывающихся конструкций на столбы должно производиться только после полного застывания бетона, если проводилась их бетонировка.

2. При выборе металла навесов нужно использовать только высокопрочные сплавы.

3. В установленных навесах рекомендуется сделать по одному тонкому отверстию в каждом. Через эти отверстия можно будет производить смазку петель при помощи маслёнки, тавотницы, аэрозольного разбрызгивателя.

4. Цилиндрическую часть навеса рекомендуется крепить на ворота, а штырь – на столбы. Таким образом цилиндр окажется сверху. Это позволит дождевой воде, в случае попадания внутрь петель, не скапливаться.

5. Для предупреждения снятия створок можно приварить по небольшому куску металла не столбе, в месте, чуть выше верхнего уровня воротной части навеса.

6. Монтаж замочных петель, засовов и т.п. стоит выполнять только после окончательной установки ворот на опорах.

7. Между створками рекомендуется оставлять небольшой зазор, который позволит им свободно функционировать.

8. При монтаже столбовой части петельного комплекта нельзя допускать прохождение тока через обе половинки навеса. Это может стать причиной образования сварочного контакта внутри петли.

9. Некоторые навесы имеют в своей конструкции шарик, задача которого обеспечить более качественное скольжение. Однако, в редко открывающихся или тяжёлых конструкциях это элемент может заржаветь или разрушиться под нагрузкой. Поэтому применение такого комплекта должно быть продуманным.


Заключение

Как видно из всего вышесказанного, процедура крепления воротных петель не слишком сложна, но очень ответственна. Поэтому, перед началом её выполнения стоит запастись предварительными чертежами, подготовить инструмент и нужные компоненты. Вся работы обязательно надо делать с соблюдением всех мер предосторожности и исправным инструментом.

myfencing.ru

Как сделать ворота из профнастила – советы по сооружению и монтажу

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

Как изготовить и установить ворота для забора из профнастила своими руками

Забор, калитка и ворота из профнастила — достаточно недорогое по цене, при этом надежное и эстетичное решение для ограждения дачного участка или частного дома. В этой статье мы постараемся как можно подробнее рассказать, как сделать ворота из профнастила своими руками. Ворота и калитка – важнейшие части ограждающей конструкции и одновременно – самая проблемная часть монтажа, которая потребует пристального внимания.



Знакомимся с видами металлических ворот из профнастила

Ворота распашные из профнастила

Самые простые в конструкции и потому наиболее популярные. Подвешиваются на петли, раскрываются как обычные двери. Не требуют подготовки почвы под воротами.

Откатные ворота из профнастила

Благодаря роликовому механизму двигаются вдоль забора, не требуют много места, можно установить оборудование для дистанционного открывания.



Как изготовить распашные ворота из профнастила своими руками?

Предлагаем подробную инструкцию по изготовлению ворот из профнастила. Сделав эту работу самостоятельно, вы сэкономите немало денег.

Совет: Есть смысл заказать готовые ворота из профнастила у профессионалов, если они включают сложные элементы декора, например, художественную ковку.



Конструкция распашных ворот из профнастила



Из каких элементов и материалов мы будем делать распашные ворота?

• Стойки – опорные столбы, которые будут держать створки. Материал: круглая труба диаметром от 60-70 мм с толщиной листа не менее 2,5 мм или профильная труба не менее 60/60/2,5.

• Рама – часть каркаса по периметру створок. Материал: стальная профильная труба 40/40/2 (и меньше).

• Поперечные усиливающие элементы – часть каркаса внутри рамы. Материал: стальная профильная труба 30/30/2 (и меньше).



Совет. Не стоит делать слишком массивный каркас. Это создает высокую нагрузку на стойки и может даже при правильном монтаже вызвать перекосы и деформации. Если каркас усиливается из соображений надежности, то и стойки должны стать более массивными.

•  Листы профнастила – облицовка ворот и калитки. Материал: заборный профнастил с двухсторонним полимерным покрытием. Толщина не менее 0,5 мм. Высота гофра — 8-21 мм (C8, C10, C20,C21)
• Петли для ворот из профнастила – обычные круглые, лучше с шариком. Размер определяется исходя из веса створки
• Замок или запор для ворот из профнастила – проще всего засов и навесной замок
• Стопоры – вертикальные задвижки в нижней части.

Дополнительные материалы:

1. Цемент + песок, мелкий щебень для закрепления стоек
2. Краска для обработки сварных швов
3. Рубероид для гидроизоляции лунки
4. Кровельные саморезы по металлу (5,5*19) или заклепки
5. Электроды для сварки.

 Инструменты для изготовления ворот

1. Сварочный аппарат и защитные средства;
2. Болгарка с диском по металлу;
3. Рулетка;
4. Строительный уровень (лучше с магнитом)
5. Уголок;
6. Щетка или шлифовальный круг для прочистки сварных швов;
7. Ножницы по металлу для резки профнастила
8. Электродрель или шуруповерт с насадкой для ввинчивания саморезов.

 Инструменты для монтажа ворот

1. Ручной или бензиновый ямобур.
2. Бетономешалка или емкость для бетонного раствора.
3. Лопата для заливки бетонной смеси.



Составляем чертеж ворот из профнастила

Представляем несколько возможных чертежей ворот и калиток из профнастила. Вы можете просто вставить свои размеры. Чертеж поможет вам не только точно представить себе будущие ворота, но и рассчитать необходимое количество материалов.

Внимание! При разработке схемы учитывайте зазор между створкой и грунтом равный 2-4 см, а также зазор между створками 2-3 см.

Обратите внимание! Использование диагональных прожилин (лаг) усиливает прочность и улучшает внешний вид ворот, однако ведет к утяжелению створок и несколько затруднит расчет материала и сварку.

Размер ворот из профнастила должен соответствовать габаритам автомобилей, которые будут в них заезжать (ширина авто + 1 метр – это минимум). При диагональном заезде ширина увеличивается.



Расчет количества материалов

Расчет ворот – обязательная процедура. Он необходим, чтобы точно понять стоимость ворот из профнастила, заказать материалы в нужном количестве и узнать массу створки для правильного подбора петель.

1. Столбы. Количество – 2 для ворот, 3 для ворот и калитки. Их длина на 1/3 будет уходить в землю. Над землей останется часть равная высоте забора.
2. Каркас и прожилины. Для расчета длины профильных труб подойдет простейшая формула периметра прямоугольника. При расчете длины диагональных прожилин воспользуйтесь формулой  , где q – длина диагонали, а, b – стороны прямоугольника.
3. Листы профнастила – количество листов определяется по ширине створки. При расчете учитывается только полезная ширина листа.
4. Количество саморезов – 3-4 на один ряд каждого листа.
5. Петли – минимум по 2 на каждую створку. Для усиления можно делать 3.

Итак, материалы закуплены. Пора переходить к самому ответственному шагу – установке ворот из профнастила.



Монтаж ворот из профнастила в 5 шагов

1 шаг. Свариваем каркас ворот

Профили нарезаются болгаркой с диском по металлу в соответствии со схемой. Сварка выполняется по чертежу. Важно очень точно вымерять прямые углы. Для этого используют уголок. Чтобы все детали оказались в одной плоскости, подготовьте ровную площадку для выполнения сварочных работ и пользуйтесь уровнем. Полезные советы по сварке представлены в следующем видео.

Как сварить ворота из профнастила

2 шаг. Установка столбов

По нити, которая обозначает линию забора, с помощью ямобура или лопаты роем ямы под столбы для ворот в соответствии с планом. Для гидроизоляции ямы можно проложить стены рубероидом. При высоте забора 2–2,2 метра глубина ямы должна быть чуть больше 1 метра. Насыпаем и утрамбовываем подушку из щебня. Устанавливаем столб на подушку по уровню в 2-х плоскостях.

Заранее на столбе должна быть отмечена линия грунта. Заливаем яму бетонным раствором. При заливке раствор нужно утрамбовывать (штыковать). Пока раствор не застыл, еще раз выверить положение по уровню.

Второй столб ставится строго на одной высоте с первым (после забивки положить наверх профиль и проверить по уровню). Для предотвращения дальнейших скосов и деформаций рекомендуем сверху соединить столбы съемной профильной планкой. А снизу под землю на глубину 15-20 см между столбами проложить распорку, концы которой попадут в бетонный раствор.

Узнайте из видео, как надежно установить столбы ворот из профнастила на глинистый грунт

3 шаг. Приварка петель, запоров, стопоров

Все элементы привариваются на заранее отмеренные места. Особое внимание нужно уделить петлям. Для точности прикладываем к столбам каркасы створок. Ставим их на ровную опору (например, стопку досок). Проверяем горизонталь по уровню. Привариваем петли к столбам и каркасу створок.

4 шаг. Обработка швов

Все сварные швы на столбах и каркасе необходимо тщательно прочистить и покрасить краской в цвет профиля, чтобы избежать появления ржавчины.

5 шаг. Обшивка ворот и калитки профнастилом

Подрезаем листы профнастила ножницами по металлу, чтобы они точно вписались в периметр створки. Далее прикрепляем их саморезами или заклепками внахлест на 1 волну. Лучше заранее прочертить прямые линии для саморезов в соответствии с линиями поперечных прожилин.

Ворота из профнастила готовы! Теперь можно приступать к установке и обшивке забора из профнастила.

astprof.ru
