основные виды и правила выбора

Ливневая канализация может быть спроектирована по линейному, линейно-точечному или смешанному типу. Независимо от конструктивных особенностей этой инженерной сети, основным ее элементом являются водоотводные лотки (ливневый желоб). Они представляют собой узкие желоба разной длины, обеспечивающие бесперебойное функционирование системы и ее пропускную способность.

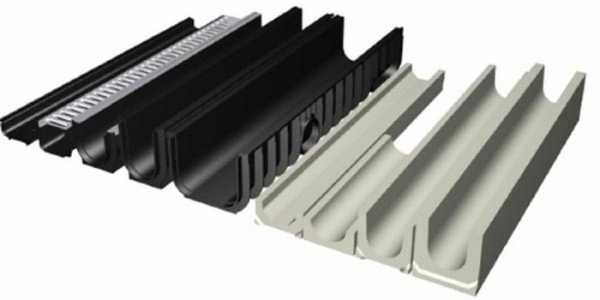

Основные виды лотков

Лотки ливневые изготавливают из разных материалов:

  • бетона;
  • пластика;
  • полимерпесчаных составов;
  • полимербетона;
  • чугуна.

Конструктивно лотки водоотводные ливневой канализации изготовленные из любого из перечисленных материалов, могут быть двух типов:

РЕКЛАМА

  • с решеткой;
  • без решетки.

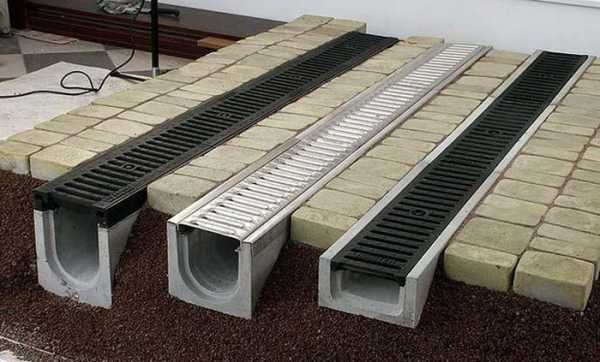

Бетонные

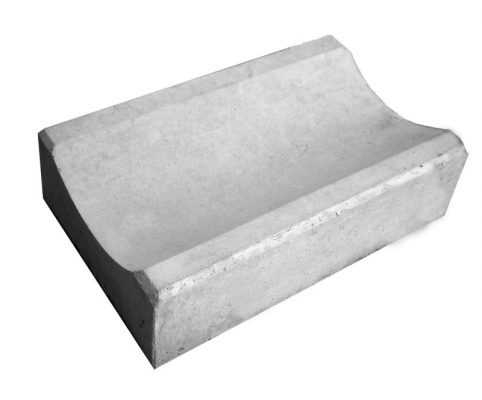

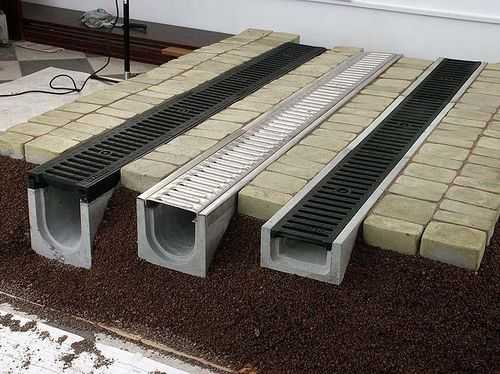

Бетонные желоба – традиционные и давно используемые изделия для устройства ливнёвки. У них есть несомненные преимущества: высокая прочность, долговечность, износостойкость, недорогая цена. Но есть и недостатки: большой вес, трудоемкость монтажа, гигроскопичность. Со временем бетон, регулярно контактирующий с водой, разрушается.

Если решено использовать бетонные лотки для ливневой канализации, нужно быть готовым к следующим сложностям: высоким расходам на доставку, отгрузку и монтаж этих изделий. Но у этого типа желобов есть неоспоримые достоинства: доступность и низкая цена по сравнению с аналогичными конструкциями из других материалов.

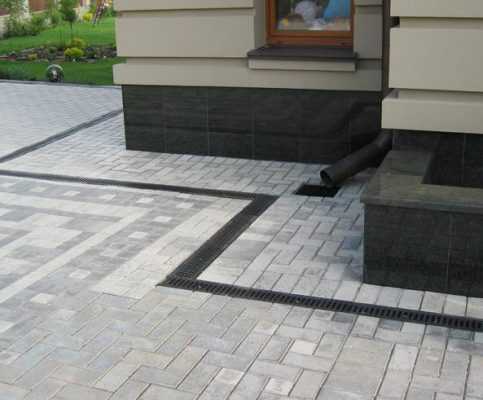

Пластиковые

Эти изделия относят к категории современных прогрессивных конструкций, отличающихся высокой устойчивостью к агрессивным жидким средам (в том числе с присутствием химикатов), долговечностью, удобством монтажа и транспортировки.

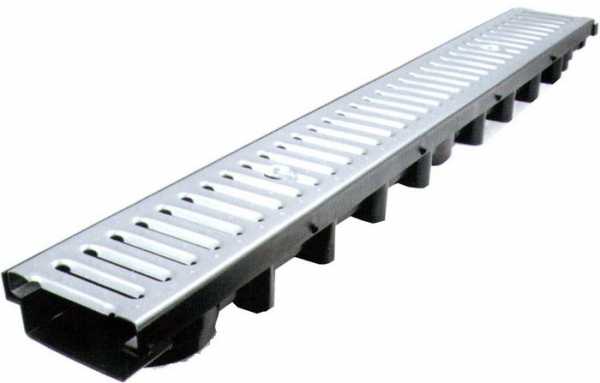

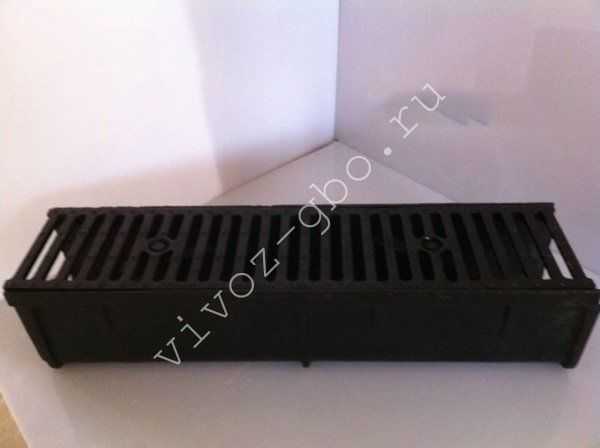

Пластиковые лотки для ливневой канализации оснащены решеткой, изготовленной из более прочного материала, чем основная конструкция. В основном, это та же пластмасса, но более качественная. Есть производители, предлагающие ливневые желоба с решетками из металла (чугуна). Пластиковые водоотводы этого типа испытывают значительную нагрузку и имеют меньший расчетный срок эксплуатации, но оптимальны для устройства ливневки в местах с высокой проходимостью и на проезжих частях дорог.

Полимербетонные и полимерпесчаные конструкции

Полимербетонные

По прочностным характеристикам эти изделия аналогичны бетонным, но имеют значительно меньший вес. Это их основное преимущество. Лотки из полимербетона в 1,5-2 раза прочнее пластиковых, в 2 раза легче ЖБИ, дешевле пластиковых и дороже бетонных.

Эти желоба для ливневки имеют более привлекательный внешний вид, чем бетонные, повсеместно используются для устройства системы водоотвода от административных зданий. Гладкая поверхность стен полимербетонных изделий обеспечивает высокую пропускную способность водоотвода и отсутствие скоплений в ней песка и мусора.

Полимерпесчаные

По внешнему виду и характеристикам лоток водоотводный полимерпесчаный схож с изделиями предыдущего типа, но отличаются непревзойденной долговечностью.

Вес этих лотков довольно небольшой, что гарантирует простоту и удобство их установки и доставки. Сплав полимера и песка обеспечивает низкую гигроскопичность и безупречную гладкость поверхности изделий.

Желоба из чугуна

Лотки чугунные для водоотведения используются крайне редко. В основном из этого материала изготавливают решетки ливнёвой канализации. Чугунные лотки имеют солидный вес, монтаж их трудоемок и затратен в материальном плане. Сегодня эти изделия не востребованы.

Классификация лотков для ливневки

При проектировании системы водоотвода важно учесть класс допустимой нагрузки ее основных элементов – лотков.

Независимо от используемого для их изготовления материала, все эти изделия подразделяются на следующие виды:

  1. А 15 – расчетная нагрузка: до 1,5 т. Это наиболее часто используемые желоба. Их устанавливают на пешеходных зонах, на обочинах грунтовых дорог, на велосипедных дорожках, спортивных и детских площадках, на парковых территориях. Лотки этого типа популярны у владельцев частных домовладельцев.
  2. В 125 – рассчитаны на нагрузку не более 12,5 т. Используются для устройства отвода воды вдоль асфальтированных дорог, в гаражных кооперативах.
  3. С 250 – выдерживают нагрузку до 25 т. Отлично подходят для обустройства территории автозаправок и автостоянок, автомоек.
  4. D 400 – расчетная нагрузка: 400 т. Изделия этого типа используют на автомагистралях, причалах, железнодорожных вокзалах.
  5. Е 600 – выдерживают нагрузку до 600 т. Устанавливаются на промышленных предприятиях различного профиля, военизированных объектах, складах, логистических центрах.
  6. F 900 – высокомощные изделия, применяемые для обустройства военных баз, аэропортов, космодромов.

Правила выбора лотков для ливневой канализации

При покупке желобов любого типа важно обратить внимание на класс их мощности. Для промышленных предприятий, строительных компаний, административных и военных объектов задачу выбора лотков решают специалисты.

Частному застройщику или владельцу дачи пригодятся следующие советы:

  • лотки водоотводные для ливневой канализации пластиковые – оптимальный выбор для обустройства небольших садовых участков и фермерских подворий;
  • при сложном рельефе участка рекомендуется использовать конструкции специальной формы: с уклоном для стока воды;
  • лучшее решение – пластиковые водоотводные лотки с решетками, которая обеспечит ландшафту привлекательный внешний вид и защитит систему от загрязнения;
  • при выборе желобов необходимо обратить внимание на то, оснащены ли они выемками для плотной стыковки.

Если правильно выбрать лотки для ливневой канализации, это обеспечит высокую пропускную способность системы водоотвода и придомовая территория всегда будет ухоженной и чистой.

stroyusnulya.com

Лотки для ливневой канализации: обзор цен, фото, видео

Добавить в закладки Версия для печати

Лотки для ливневой канализации являются важным элементом  дренажной системы, не смотря на то, что это довольно простая конструкция, прежде, чем ее купить, следует тщательно подобрать параметры, соответствующие поставленной задаче.

Лотки для дренажных систем

Содержание статьи

Допустимая нагрузка

Исходя из специфики эксплуатации данных изделий, связанной с постоянными механическими нагрузками на конструкцию, этот параметр является ключевым. Ниже приведена таблица классификации лотков.

Тип Допустимая нагрузка (т) Сфера применения
А15 1,5 Дачные участки, пешеходная и парковая зона, спортплощадки и т.д.
В125 12,5 Частные домовладения, автостоянки, гаражные кооперативы, дороги для легковых автомобилей.
С250 25,0 Автомойки, предприятия автосервиса, АЗС и т.д.
D400 40,0 Автопредприятия, промышленные зоны, транспортные терминалы, а также автодороги с высоким легковым и грузовым трафиком.
Е600 60,0 Устанавливаются на дренажных системах складов, центров логистики, крупных промышленных предприятий, причалах.
F900 90,0 Военные базы, аэродромы, а также места использования сверхтяжелой техники.

Пропускная способность

Этот параметр второй по значимости, он подбирается исходя из расчетной мощности дренажной канализационной системы. Пропускная способность лотков для ливневой канализации напрямую зависит от такого параметра, как DN (гидравлическое сечение), которое определяется высотой конструкции и проходным сечением.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на

следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

  • устойчивость к низкой температуре;
  • высокая прочность;
  • не взаимодействуют с агрессивной химической средой;
  • долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

  • небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
  • материал конструкции не вступает в реакцию с агрессивной химической средой;
  • долговечность изделия.

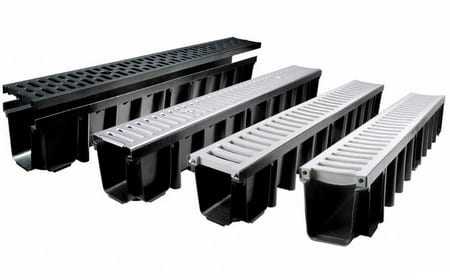

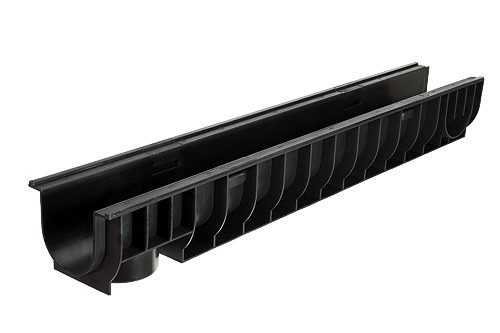

Ливневые желоба из ПНД

Полимербетонные желоба – отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

  • высокую устойчивость к механической нагрузке;
  • прочность и жесткость бетонных изделий;
  • нулевую реакцию с химически активными веществами;
  • срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

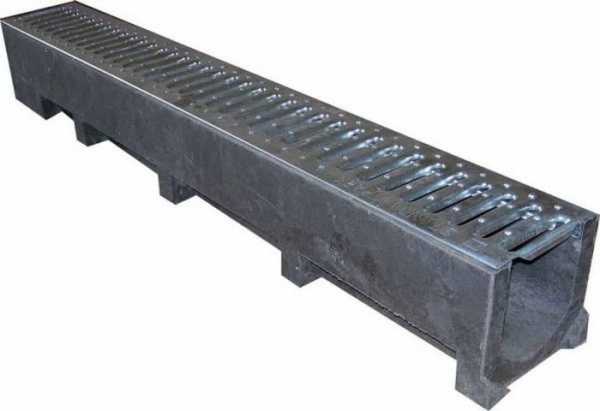

Ливневый желоб из полимербетона

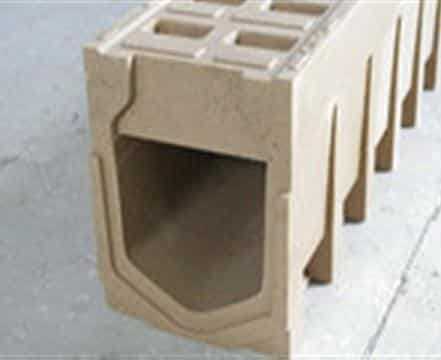

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие. Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве.

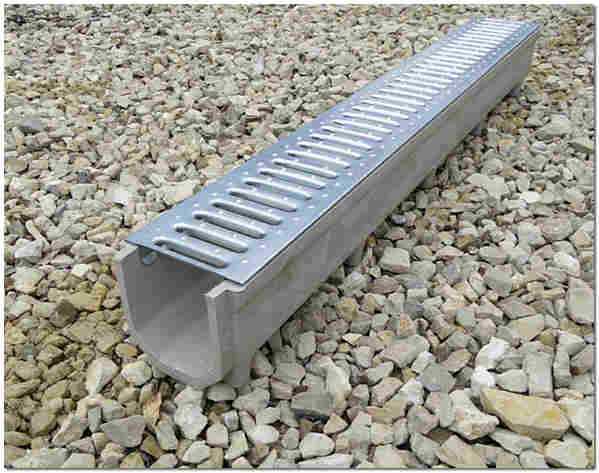

Полимерпесчанные лотки для ливневки

Решетки

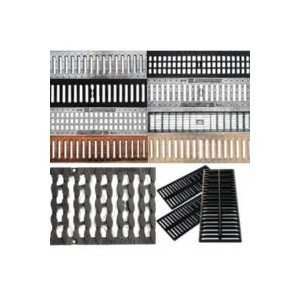

Говоря про дренажные лотки, следует рассказать про приемные решетки, которые часто идут с ними в комплекте, они могут быть изготовлены из пластика, чугуна или стали.

Пластиковые изделии устанавливаются на желоба дренажной системы в местах, где не предвидится сильных механических нагрузок, например, в парке или приусадебном участке. К плюсам решеток из пластика следует отнести:

  • малый вес, что позволяет выполнить монтаж своими силами;
  • доступность цены;
  • при необходимости изменить размер изделия, это не представляет сложности;
  • продолжительный срок службы.

Ограничение по использованию – недостаточная прочность изделия, что сужает сферу применения.

Решетки, изготовленные из пластика

Стальные решетки прочнее пластиковых аналогов, но они стоят намного дороже. Среди достоинств этих изделий можно назвать следующие:

  • небольшую массу, благодаря чему упрощается монтаж и перевозка;
  • в качестве материала используются марки нержавеющей стали, что положительно отражается на долговечности;
  • отличный внешний вид вносит немалую эстетическую составляющую, что делает решетки данного типа очень популярными.

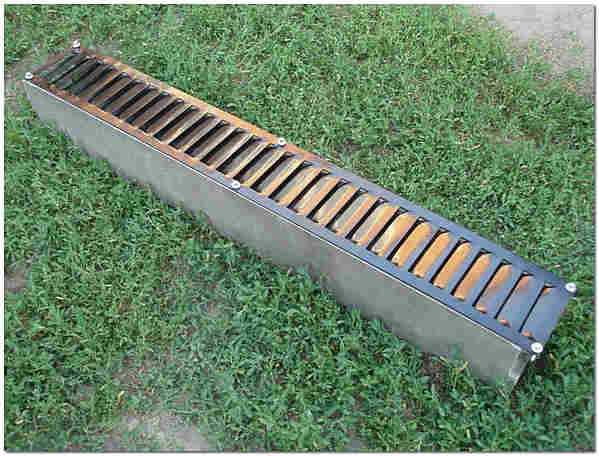

Ливневые решетки из нержавеющей стали

Чугунные решетки для лотков канализации ливневого типа самые прочные из всех видов. Они устанавливаются там, где использовать другие типы не представляется возможным ввиду их недостаточной механической прочности. Характерные особенности этих изделий:

  • устойчивость к коррозии и температурным перепадам;
  • высокая механическая прочность;
  • продолжительный срок эксплуатации.

Достаточно высокая стоимость является единственным недостатком чугунных конструкций.

Дренажные чугунные решетки

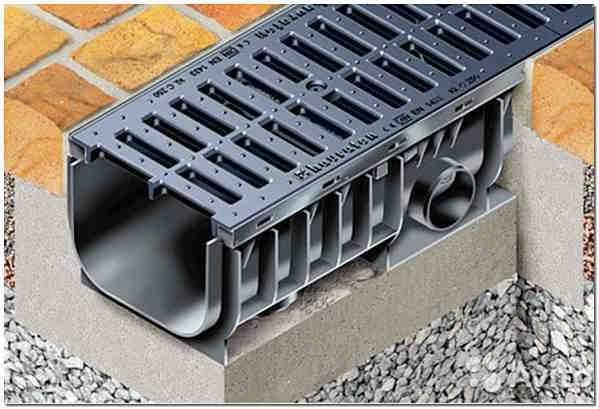

Дренажная система своими руками

Для создания ливневой канализации на приусадебном участке идеально подходят пластиковые лотки, поскольку с их укладкой не возникнет никаких затруднений. Устройство дренажной системы следует делать по следующему алгоритму:

  • выкапываются канавы в соответствии с размером желоба, при этом каналы должны быть глубиной на 10 см больше высоты лотков, поскольку они будут устанавливаться на бетонную подушку;

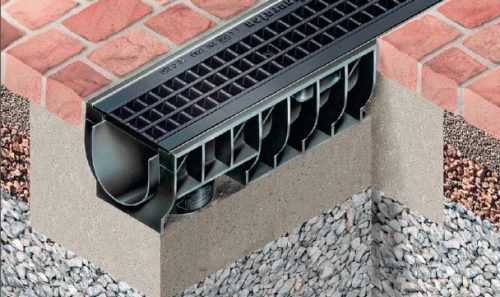

  • после того, как вырыты каналы, их заливают бетоном, толщина подушки должна быть не менее 10 см;

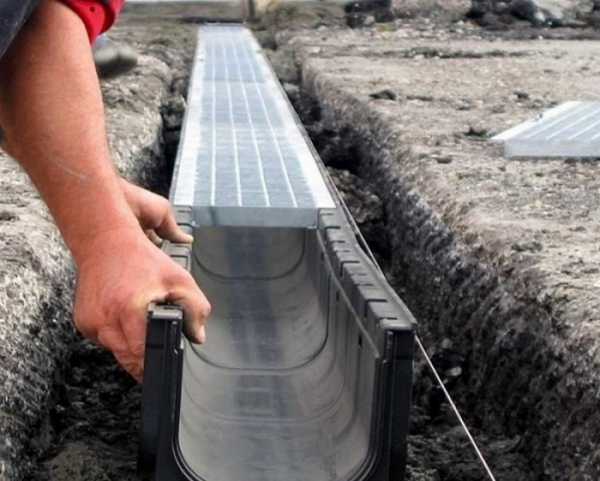

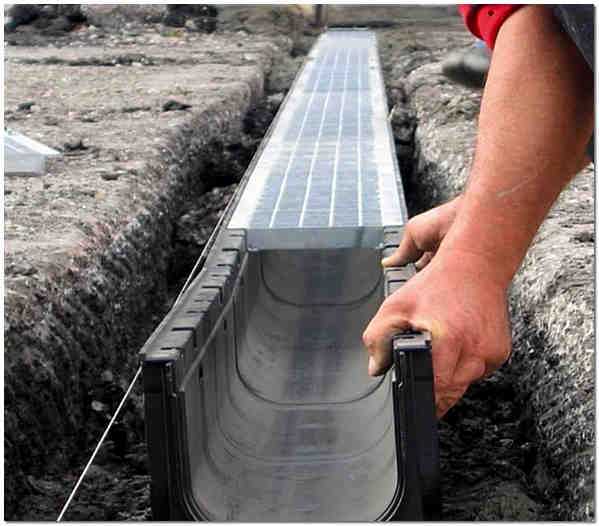

  • на следующем этапе производится установка лотков, не забывайте создать небольшой уклон в сторону, куда будет отводиться ливневый поток, это же касается труб дренажной системы;
  • выполняется фиксация желобов при помощи бетона, чтобы не произошло их деформации, на лотки следует надеть решетки;
  • после того, как бетон застынет, ливневая канализация готова к эксплуатации.

Помните, что дренажная система требует периодической чистки от накопившегося в ней мусора.

Видео: Устройство ливневой канализации, установка лотков, пескоуловителя, водоприемника

Ориентировочная стоимость

Для анализа цен был выбран пластиковый желоб класса А15 (его размеры – 1000х135х95, а проходное сечение – 54,2 см2), поскольку данная модель является оптимальным решением для обустройства дренажной системы на небольшом дачном участке.

Фото желоба для которого производился анализ цен

Как распределились цены в различных регионах видно на представленной таблице.

Город Стоимость ($) Город Стоимость ($)
Брянск 7,7 Казань 7,55
Красноярск 7,6 Омск 7,9
Москва 7,5 СПб 7,5

Таблица наглядно показывает, что лотки для ливневой канализации стоят примерно одинаково как в столице, так и в Брянске, Омске или Казани. Несущественная разница не выходит за пределы допустимой погрешности. Продажа данной модели желоба осуществляется и в других городах, при этом ценовая тенденция сохраняется.


www.kanalizaciya-stroy.ru

Лотки для ливневой канализации: бетонные и дождевые

Качественная система водоотведения ото всех бетонных объектов (фундаменты зданий, дорожное полотно, бетонные плиты и пр.) позволяет обеспечить долговечность и крепость конструкции, от которой забирается вода. В результате конструкции не теряет своей прочности под возможным негативным воздействием влаги. Для создания системы канализационного водоотведения широко используются ливневые лотки, которые имеют форму вытянутого желоба и накрываются сверху решетчатой крышкой. Подобная конструкция позволяет вмонтировать канализационный или дождевой лоток без потерь ровности дорожного перекрытия.

Важно: Подобные лотки для ливневой канализации укладываются с учётом рельефа местности, а направление отвода воды осуществятся в сторону частной или центральной канализации.

Конструкции лотков-ливневок типовые

При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика

При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика. Но при этом все изделия имеют типовую конструкцию и соответствуют установленным стандартам EN 1433. В ассортименте предлагаемой и производимой продукции можно встретить такое типовое исполнение лотков:

  • Лоток для ливневки, выполненный в форме простого длинного П-образного или округлого желоба без крышки . Такое изделие монтируется без дополнительного укрепления в заранее подготовленную траншею с выходом на центральную точку сбора воды.
  • Лоток-ливневка, выполненный в форме стандартного вытянутого желоба , но уже с надежной решетчатой крышкой по всей длине изделия. Решетка предотвращает попадание различного рода мусора в канализационный сток и предупреждает засоры в системе водоотвода.
  • Лотки для ливневой канализации щелевые . Этот тип конструкции выглядит как длинный желоб со щелью для стека воды в неё.
  • Лотки для ливневой канализации Г-образные . Эти изделия выглядят, как и щелевые, только вместо центрального отверстия в лотке имеют специальный выступ в своей верхней части, выполненный в форме буквы Г. Подобные изделия пригодны к монтажу, как в бытовых, так и в более сложных промышленных условиях (на автобанах, магистралях, взлётных полосах и пр.).

Что касается способов изготовления лотков для ливневки, то они полностью зависят от конкретного материала, из которого будет изготовлена продукция. Так, в случае применения пластичных полимеров с добавками используется метод экструзии (выдавливание под высоким давлением и при горячих температурах). Если де будут применяться бетон или металлы (чугун, сталь), то здесь применяют метод литья.

Виды канализационных сточных лотков

На мировом рынке различают три основных вида лотков для ливневки

На мировом рынке различают три основных вида лотков для ливневки:

  • Чугунные изделия для отвода вод;
  • Бетонные лотки для ливневой канализации;
  • Пластиковые конструкции.

Рассмотрим подробнее каждый вид.

Чугунные

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна:

  • ISO 185 — с включением пластинчатого графитного зерна;
  • EN1563 — металл с добавлением сферического зерна графита.

Важно: в производстве металл используется не только для самого поддона, но и для изготовления самой верхней решетки. Готовое изделие покрывают слоем горячего цинка с целью предотвращения коррозии металла во время эксплуатации.

Столь мощный и прочный продукт, благодаря усиленной устойчивости на растяжение и сжатие, используется только на промышленных и сложных объектах, таких как аэропорты, длинные автомагистрали и взлетные полосы.

Рекомендуем к прочтению:

При этом чугунные дождевые лотки достаточно крупные. Так, максимальная протяженность одного желоба может составлять 50 см, а его ширина — 20 см.

Лотки бетонные

Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок

Популярные изделия для применения в черте города. Многие из нас часто наблюдают работу городской системы водоотведения во время летнего ливня. Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок или армирующего стекловолокна в бетонную смесь. Таким образом, готовое изделие является более прочным в отличие от стандартной продукции из железобетона.

Бетонные лотки для ливневки производят методом вибрационного литья, то есть форму с железобетонной армированной, но еще мягкой смесью погружают на вибрационный стол для большей усадки состава. Это позволяет получить большую плотность, а значит, и прочность готового изделия.

Бетонные лотки-ливневки можно использовать как в частом домостроении, так и при возведении сложных промышленных или городских объектов.

Параметры лотков из бетона варьируются в таких пределах:

  • Длина готового протяженного желоба — 500-4000 мм.;
  • Ширина с высотой готового лотка-ливневки может быть такой — от 140х150 мм до 430х880 мм.

Пластиковые желоба для ливневой канализации

Пластиковые дождевые лотки — удобный продукт для применения как в домашнем домостроении

Пластиковые дождевые лотки — удобный продукт для применения как в домашнем домостроении и обустройстве канализационной системы, так и для укладки близ железнодорожного полотна.

Для изготовления таких лотков для ливневки используют полипропилен с качественными минеральными добавками. В сочетании с экструзионным методом производства удаётся достичь высокой прочности готовых желобов. Пластиковые лотки для ливневки и для отвода грунтовых поверхностных вод отличаются такими преимуществами:

Рекомендуем к прочтению:

  • Инертность к большинству химически-агрессивных веществ;
  • Высокая устойчивость к механическим повреждениям;
  • Стойкость к повышенным нагрузкам. В среднем пластиковые лотки-ливневки способны выдерживать нагрузку до 50-60 т/м2.
  • При этом пластиковые лотки для ливневки и отвода поверхностной воды можно эксплуатировать в широком диапазоне температур от -50 до +120 градусов по Цельсию.

Параметры пластиковых желобов в основном такие:

  • Длина — 1 метр;
  • Ширина — 0,14-0,5 метра;
  • Высота — 0,06-0,79 метра;
  • Приблизительный диаметр округлого желоба — 10 см.

Правила установки лотков для отвода воды

Для того чтобы правильно смонтировать лотки-ливневки на любом объекте, необходимо придерживаться четких правил

Для того чтобы правильно смонтировать лотки-ливневки на любом объекте, необходимо придерживаться четких правил. В противном случае система отвода вод не ласт желаемого эффекта и приведет как минимум к засорам, как максимум — к заболачиванию местности или порче бетонного основания зданий, дорожек и пр.

Итак, важно учитывать и соблюдать один важный момент — при монтаже лотков для ливневки стоит помнить, что почва имеет свойство промерзать на глубину до 1-1,2 метра в холодное время года. Кроме того, эта же почва склонна и к деформации в виде пучения в теплое время года. Таким образом, лотковая система отвода воды с участка подвергается естественному выталкиванию из грунта.

Поэтому выбирайте и монтируйте лотки для ливневки по таким принципам:

  • Пропускная способность у выбранного вами изделия должна быть просчитана по формуле = количество осадков в среднем за месяц умноженное на 25%. Таким образом, удастся правильно подобрать лоток для ливневки именно на конкретной местности.
  • Материал , из которого будет изготовлен желоб, должен быть уместным для вашего объекта. Вряд ли мощный чугунный лоток станет правильным решением для бытового применения в саду или на даче.
  • При укладке лотков для ливневки соблюдайте уклон в строну канализации из расчета 1 см на один метр изделия.
  • Для качественной системы отвода воды нужно применять и хорошую подложку под желоба. Лучше использовать песчано-гравиевую подушку толщиной 10 см, или хотя бы подсыпку из щебня той же толщины.
  • Решетки для бытового применения на лоток для ливневки можно выбрать более легкие. Подойдёт оцинкованная сталь. К тому же все решетки лучше фиксировать при помощи специальных замковых соединений.
  • Важно также обустроить и систему пескоулавливания в желобной системе отвода воды. Это позволит предотвратить заиливание и загрязнение коммуникации.

Как правильно смонтировать систему ливневой канализации?

Правильный монтаж лотков для ливневки выполняется в несколько этапов

Правильный монтаж лотков для ливневки выполняется в несколько этапов:

  • В первую очередь намечается расположение системы отвода воды к канализационному резервуару. Для этого можно использовать простые колышки и бечёвку.
  • После этого стоит узнать среднее количество осадков в месяц. Сделать это можно путем запроса метеорологических данных в службе гидрометцентра по вашему региону.
  • Согласно полученным данным выбирают пропускной рекомендуемый диаметр лотка для ливневки.
  • Для формирования траншеи под укладку нужно вынуть грунт в объеме, равном параметрам желобов плюс 30-40 см. При этом важно, чтобы глубина канавы была больше высоты желоба на 10 см.
  • В сформированную траншею насыпают слой песчано-гравиевой подушки или щебня, который хорошо трамбуют.

Важно: верхний край смонтированного лотка должен быть ниже уровня грунта (дорожки) на 5 мм. Это позволит беспрепятственно уложить верхнюю решетку системы и обеспечить качественный отвод воды в сторону центрального коллектора.

Для большей надежности центральные системы водоотведения можно зафиксировать бетонным раствором в канаве.

Важно: сложные бетонные лотки лучше использовать для центральных систем отвода воды. А на придомовой территории (у фундамента) подойдут качественные полимерные желоба.



Помогла статья? Оцените её

Загрузка...

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Лотки для ливневой канализации:характеристики,выбор лотка,установка

Металлические лотки

Изготавливаются из чугуна, при установке стоит обратить внимание на толщину и прочность металла. Отличаются большим весом, поэтому устанавливаются при помощи техники.

Область применения лотков для ливневки

Ж б лотки для ливневой канализации устанавливаются возле автомобильных дорог, на предприятиях, где есть тяжелая техника, в тех местах, где есть существенная нагрузка и давление на конструкцию. Служат продолжительное время.

Пластиковые лотки устанавливаются в загородном и дачном секторе, используются в пешеходных зонах, парках и на дорогах, где есть неинтенсивное движение автомобилей. Менее долговечны, чем железобетонные конструкции.

Композитные лотки служат 30 лет. Устанавливаются на дорогах, автостоянках, загородных участках и парках. Полимерпесчаные водоприемники — вечны в использовании, так как имеют прочность, стойкость и эластичность. Относятся к классу С, их используют для установки на автосервисах, заправках, автомойках, стоянках, автомобильных дорогах.

Металлические лотки отличаются наиболее дорогой стоимостью, служат более 15 лет.

Технические характеристики лотков для ливневой канализации

Вид лоткаДлина,ммВысота,ммШирина,мм
Бетонный лоток100090-760100-500
Пластиковый лоток100070-30080-200
Композитный лоток100070-15060-300
Как подобрать лоток для ливневки

Подбирать водоприемник необходимо, учитывая эксплуатационные характеристики, особенности проведения установочных работ и экономическую целесообразность. Обязательно стоит обратить внимания на сроки службы устройства, а также на особенности места для установки лотка.

Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице

Устройство,принцип работы,монтаж септика Барс можно найти на здесь

Устройство,принцип работы,монтаж септика Тверь можно найти на этой странице

vivoz-gbo.ru

Лотки для ливневой канализации бетонные для отвода воды: устройство и виды

В наших географических широтах ежегодно выпадает огромное количество осадков. Летние ливни, затяжные осенние и весенние дожди, а также снегопады способны оказать серьёзное влияние на целостность искусственных ландшафтов, фундаментов зданий, дорожных покрытий. Чтобы избежать разрушительного влияния дождевых вод, они должны эффективно отводиться с помощью продуманной системы ливневой и дождевой канализации. Только так наши дороги не будут превращаться в бушующие реки, а фундаменты зданий будут в безопасности от разрушительного воздействия воды.

Ливневый лоток — один из самых главных элементов ливневой канализации

Ливневая канализация в зависимости от назначения может быть различной сложности и включать разные элементы. Дождеприёмники, придверный поддон, пескоуловитель, дренаж, трубы, смотровые колодцы, коллекторы – все эти элементы в системе позволяют эффективно выводить дождевую и ливневую воду. Ещё один ключевой элемент любой канализационной системы – это лотки или желоба. Именно они собирают влагу на поверхности в водосток и выводят её в трубы подземной канализации.

Устройство и виды

Лотки – обязательный элемент любой серьёзной системы ливневой и дождевой канализации. Они служат основой:

  • систем водоотводных каналов на дорогах и у зданий;
  • магистральных канализационных сетей;
  • коллекторов и очистных сооружений.

Так как желоба находятся на поверхности, подвергаются постоянному воздействию воды с различными агрессивными примесями, испытывают на себе механические воздействия, а также пропускают «через себя» грязь, камни, лёд и другие инородные элементы, к ним предъявляется ряд основных требований. Лотки должны обладать:

  1. Высокой прочностью.
  2. Устойчивостью к воздействию различных химических веществ.
  3. Низкой восприимчивостью к перепадам температур.
  4. Низкой уязвимостью к вибрационным воздействиям.

Для ливневки используются желоба, выполненные из следующих видов материалов:

  1. Бетон.
  2. Железобетон.
  3. Пластик.
  4. Полимерные составы с добавлением бетона или песчаника.
  5. Металл.

Эти материалы отвечают всем требованиям по устойчивости и при соблюдении технологий способны эффективно выполнять функции долгие годы. Определённый вид лотков имеет предпочтительные сферы применения.

Для автомобильных дорог с высокой степенью загруженности, где желоба будут подвержены воздействиям механического характера от транспорта, камней, металла, агрессивных химических веществ, а также от воздействия низких или высоких температур длительное время, оптимальным вариантом выглядят бетонные или железобетонные лотки для ливневой канализации. Пластик и полимеры оптимальны для домовой канализационной системы. В ряде случаев выигрышной выглядит система комбинированного использования материалов.

Бетонный ливневый лоток является самым бюджетным

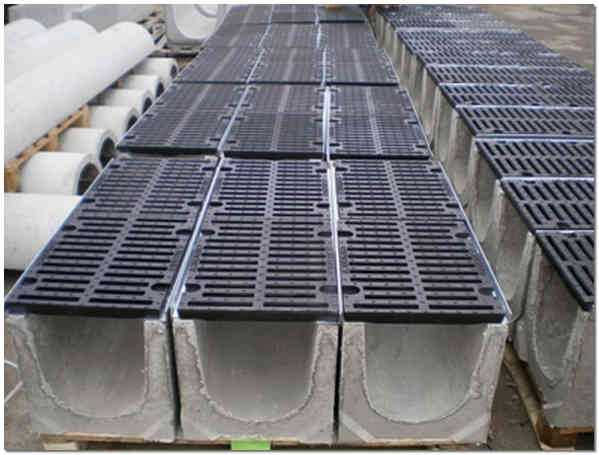

Бетонные ливневые лотки являются самым простым и дешёвым материалом. Они классифицируются по степени выдерживаемой механической нагрузки и предпочтительной сферы использования. В зависимости от классификационной группы им присваивается определённое маркировочное обозначение.

Маркировка лотков бетонных и железобетонных:

  1. А15 – нагрузка 1,5 тонны. Предназначены для пешеходных тротуаров, площадок в парках, садах, спортивных комплексах, на участках городского пешеходного движения (спуски в метро и т. д.).
  2. В125 – 12,5 тонн. Дворы домов, городские автомобильные дороги, автостоянки.
  3. С250 – 25 тонн. Территории АЗС, автосервисов, мойки, гаражи и т. д.
  4. D400 – 40 тонн. Производственные и промышленные территории, автодороги с активным движением грузового автотранспорта.
  5. Е600 – до 60 тонн. Центры логистики, склады, промышленные объекты.
  6. F900 – до 90 тонн. Аэродромы, военные объекты, полигоны.

Помимо нагрузки, важной характеристикой желобов для ливневых стоков является пропускаемая способность. Учёт пропускаемости и сечения позволяет обустраивать на местности системы для водоотвода, которые будут «выдерживать» объёмы поступления вод независимо от времени года и сезона. В зависимости от конфигурации лоткам присваиваются определённые артикли:

  1. Арт. 403 – высота — 65 мм, ширина – 142, глубина – 45.
  2. Арт. 400 – 125х142х105.
  3. Арт. 4001 – 205х142х105.
  4. Арт. 0411 – комплект из бетонного лотка Е или D и чугунной решётки, параметры – 270х200х200.
  5. Арт. 0415 – комплект (лоток + решётка) – 132х255х50.
  6. Арт. 0431 – комплект (лоток + решётка) – 410х400х340.

Артиклей используется достаточно много, все они предназначены для решения определённых задач и «выдерживают» определённые нагрузки. Средняя длина всех наименований – 1 тыс. мм. Главный недостаток бетонных лотков – тяжеловесность.

С точки зрения массы, выигрышными являются пластиковые лотки для отвода воды.

Чаще всего при их производстве в качестве основного сырья используется полипропилен или полиэтилен низкого давления. Полимерные и пластиковые лотки отлично подходят для северных дорог и городов – выдерживают агрессивные химические элементы в воде и низкие температуры. Помимо веса пластиковые желоба имеют ещё одно весомое преимущество – гладкие внутренние стенки. Такие свойства многократно снижают «обрастание» и засорение лотков различными веществами, проходящими вместе с водой.

Пластиковый ливневый лоток легко транспортируется благодаря своему весу

Лёгкий вес (до 20 килограмм) позволяет без проблем транспортировать пластиковые конструкции. Кроме того, их жёсткость и прочность даёт возможность использовать на самых разнообразных объектах. Некоторые модели пластиковых желобов имеют дополнительные рёбра жёсткости, которые значительно повышают прочность элементов. Помимо увеличения прочности, такие рёбра повышают устойчивость канализации после монтажа, даже при небольших подвижках окружающих пластов почвы. Пластиковые и полимерные лотки имеют следующие параметры:
  1. Длина – до 1 тыс. мм.
  2. Ширина – от 70 до 300 мм.
  3. Высота и глубина – самая разнообразная, в зависимости от местности и сферы применения.

Пластиковые желоба отлично подходят для устройства частных и городских домовых канализационных систем. Монтаж пластиковых лотков менее трудозатратен, не требует привлечения специальной грузоподъёмной техники и оборудования. Современные технологии позволяют при производстве сочетать полимеры и бетон.

Таким образом, получаются образцы, сочетающие в себе все лучшие качества обоих материалов. Помимо бетона, в полимеры добавляется песчаник, такие сочетания позволяют добиваться высокой длительности эффективной эксплуатации изделий – не менее 50 лет. Полимерпесчаник отлично подходит для ограниченных и небольших по площади пространств.

Монтаж и установка

Эффективность использования любых видов желобов зависит от того, как грамотно выполнен монтаж водоотводных лотков, а также как они «интегрированы» в общую систему канализации.

Установка водоотводных лотков может осуществляться следующими способами:

  1. Линейный дренаж. Подразумевает использование обширных площадей для сбора.
  2. Точный дренаж. Ограниченные точки сбора, на наиболее важных, ключевых и уязвимых участках.
  3. Смешанный дренаж.

Лоток используется только для поверхностных систем водоотведения

Важно помнить, что лотки используются только для поверхностного отведения воды в системах. По степени сочетания желобов с решётками используются два способа установки:
  • открытый, без решёток;
  • полуоткрытый, с решётками.

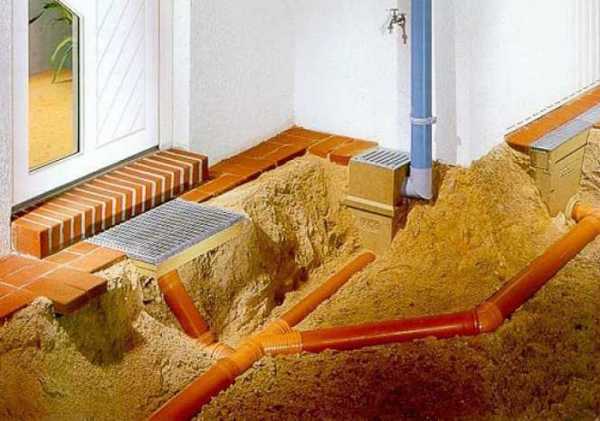

В частных домах оптимальный вариант устройства дождевой канализации – линейный. Он работает по следующему принципу:

  1. Расположенная по периметру здания система линейных лотков собирает воду с вертикальных труб, по которым стекает вода с крыши. Кроме того, в них попадает вода из близлежащих участков поверхности.
  2. По желобам вода протекает в колодцы.
  3. Из колодцев по трубам, размещённым под землёй, вода попадает в очистные сооружения.
  4. После очистки жидкость подаётся на поля или используется в различных хозяйственных целях.

Обязательно выдерживать уклон водосточного желоба в сторону расположения колодца. Сточный уклон зависит от объёмов осадков и рассчитывается по специальной формуле.

Наклон желобов важен для стока воды, позволяет избежать застаивания в системе.

Установка желобов производится следующим образом:

  1. Готовится план устройства системы ливневой канализации.
  2. Производится расчёт наклона в зависимости от объёмов осадков и характеристик лотков.
  3. На участке делается разметка с использованием уровней, колышков и лески. Уровень позволяет контролировать наклон, а установленные колышки и протянутая между ними леска помогут смоделировать систему в соответствии с планом.
  4. По разметке выкапываются траншеи необходимой ширины и глубины. Траншея обсыпается щебнем.
  5. Готовится цементный раствор, который заливается в траншеи. С помощью заливки цемента и укладки на него лотков достигается нужная степень прочности и устойчивости системы. Желоба укладываются на незастывший цемент.

vodospec.ru

Лотки для ливневой канализации: виды, конструкция, выбор

Лотки для ливневой канализации на первый взгляд кажутся довольно примитивными элементами канализации, однако это широкое заблуждение. От того, какой размер, какая глубина, и из какого материала будут выполнены лотки, зависит пропускная способность дождевой или ливневой канализации.

Классификация лоточных конструкций

  • Лотки делят по их допустимой нагрузке на классы. К примеру, некоторые типы способны выдерживать нагрузку всего в несколько сотен килограмм. Такие элементы применяются в частных дворах или на пешеходных участках, где невозможен проезд тяжелой техники. Также существуют лоточные конструкции, которые могут выдержать несколько десятков тонн веса. Таблица соответствия ливневого лотка к выдерживаемой нагрузке и сфере применения приведена ниже:
Класс Допустимая нагрузка Сфера применения
A До 1500 кг Пешеходные зоны, парковки для малогабаритного транспорта, спортивные площадки.
B До 12500 кг Парковки, частный сектор, гаражи
C До 25000 кг Автомойки, заправочные станции
D До 40000 кг Автопредприятия, транспортные терминалы
E До 60000 кг Крупные предприятия, склады
F До 90000 кг Аэродромы, военные полигоны

В зависимости от материала, из которого изготовлены лотки, их делят на:

  • Бетонные.
  • Пластиковые.
  • Полимербетонные.
  • Полимерпесчаные.

Для понимания нужно рассмотреть каждый из этих видов.

Бетонные конструкции

Бетонные лотки для ливневой канализации являются наиболее старым видом по происхождению. Это вовсе не значит, что возраст определяет прочность и остальные качественные показатели. Нужно понимать, что бетон имеет одну особенность: чем дольше он контактирует с водой, тем крепче он становится. Такие лоточные конструкции имеют только один недостаток, который может стать существенной преградой и повлиять на их выбор – это их огромный вес.

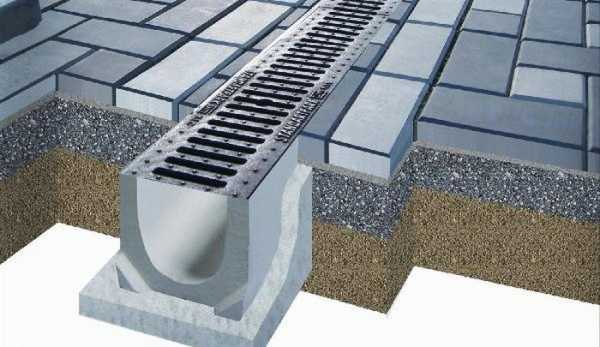

Железобетонный лоток для ливневки



Достигая нескольких десятков килограмм на один погонный метр, бетонные лотки неудобны при транспортировке. Конструкцию дополняют чугунными решетками для ливневой канализации, которыми чаще всего и оборудуют бетонные данные изделия. Однако надежность таких лотков проверена временем и не требует дополнительных доказательств.

Железобетонные конструкции любого типа всегда отличались надежностью, а в этом случае нахождение в условиях постоянной влаги только увеличивает их прочность.

К тому же они имеют преимущество – доступные цены. Стоимость невелика в сравнении с остальными видами, так как на производстве используются доступные материалы, не обладающие высокими ценами.

Пластиковые конструкции

Пластиковые канализационные лотки

Для ливневых канализаций в последнее время стали разрабатывать более прогрессивные пластиковые лотки. Они более легче бетонных аналогичных конструкций, однако относятся только к классам А и В. Нагрузку до 12500 килограмм они выдерживают идеально при условии правильного монтажа. Такие лотки оборудованы специальными решетками для ливневой канализации, которые чаще всего также изготовлены из пластика.

Решетки для ливневой канализации пластикового типа иногда изготавливают из более качественного состава пластической массы, поскольку именно они испытывают максимальную нагрузку. Иногда пластиковые лоточные конструкции оборудуют металлическими решетками, а именно чугунными. Соответственно, увеличивается общий вес конструкции и конкретно нагрузка на лоток.

Из достоинств лотков из пластика следует отметить стойкость к агрессивной водной среде, а также приемлемую цену. Ливневая канализация, имеющая пластиковые лотки, должна обязательно правильно быть сконструированной, чтобы давление на пластиковые элементы не сумело разрушить ливневку.

Полимербетонные конструкции

Такие ливневки находятся между двумя вышеупомянутыми видами. От бетонных их отличает вес (полимербетонные легче примерно в два раза), а от пластиковых – прочность, которая в 1,5-2 раза выше. Также такие лотки отличаются ценой, которая выше от стоимости пластмассовых лотков, но ниже, чем у бетонных. Такие композитные лотки для ливневых канализаций более прочные и водоотталкивающие. Они успешно зарекомендовали себя в бытовом применении, а также в оформлении канализаций дождевого типа для административных зданий.

Полимербетонный лоток системы водоотвода



Полимерпесчаные конструкции

Очень схожие конструкции с предыдущим видом, однако с небольшим отличием. Полимер в сочетании с песком делает изделие практически вечным. Такой лоток имеет гладкую поверхность, а значит ил и другие разновидности мусора не будут откладываться на боковых стенках. Также они прочные и достаточно легкие. Купить такие разновидности можно за доступными ценами, хотя они и выше, чем для всех остальных типов лотков.

Полимерпесчанные ливневые лотки



Как подобрать лоток

Если купить лоток не является проблемой, так как этот элемент ливневой канализации продается практически в каждом строительном магазине, то при выборе потребитель зачастую не способен определиться.

На что нужно смотреть и что нужно знать:

  1. Материал. Конечно, от материала, который используется на производстве, зависит и стоимость изделия. Цены могут достигать заметно ощутимых различий. Но поскольку даже самые дешевые лотки выполняют свою задачу без особых нареканий, то нет смысла выбирать самые дорогие. Хвастаться будет нечем и ваши старания выделиться никто не заметит – лоток будет спрятан в земле.
  2. Размер. Лоток именно для ливневой канализации должен иметь такие размеры, которые определяют его пропускные возможности. Знание климата, частота дождей и покупка с запасом смогут помочь при выборе. В противном случае вода будет уходить поверх ливневки и попадать в места, куда бы не хотелось. Глубина и ширина – самые важные показатели габаритов лотка.
  3. Заводской уклон. Если участок ровный, то следует выбирать лотки, где изначально продуман и изготовлен уклон для стока воды. В таком случае не придется переделывать участок, что обязательно бы повлекло существенные финансовые траты.
  4. Для пластиковых конструкций некоторых производителей характерна изначальная деформация в виде прогнутой стороны или сторон. Это нельзя считать браком, но стоит учитывать, что при большой подобной деформации сложно установить и позже при надобности снять верхнюю решетку. А делать это в любом случае придется, так как все лотки подвержены загрязнению и значит регулярной чистке тоже.
  5. Лотки могут оборудоваться разными решетками. Нужно понимать предназначение – решетка не дает попасть внутрь канализации крупным предметам, а также играет декоративную роль. Чем мельче решетка, тем больше гарантий, что внутрь не проникнет мусор в виде опавших листьев или других предметов.
  6. Лотки могут иметь разную длину и не всегда возможно обойтись одним лотком. Если используется две или несколько частей, то нужно обратить внимание при выборе на способе крепления в местах стыка.

Казалось бы, что такой простой на первый взгляд элемент как лоток не может играть значительной роли. Но это распространенное заблуждение, поддаваясь которому, обжегся не один хозяин участка. От лотка многое зависит: будет участок в воде или все дождевая вода моментально будет уходить в канализацию.

energomir.biz

Главный элемент ливневой канализации - лоток

Одними из основных элементов ливневой канализации, организованной по поверхностному линейному типу, являются водоотводные лотки.

Не менее востребованы они при оборудовании ливневки, спроектированной по смешанному, линейно-точечному принципу.

При всей кажущейся простоте конструкции этих элементов, выбор лотков (желобов) следует проводить обдуманно, с учетом необходимой пропускной способности системы, уровня загрязненности воды и планирующихся внешних механических нагрузок в процессе повседневной эксплуатации.

Основные параметры

Сама конструкция линейной ливневой канализации — поверхностное залегание водоотводящих лотков, закрытых решетками – предполагает наличие значительных механических нагрузок.

Для выбора необходимой модели необходимо ориентироваться на существующую классификацию изделий по классам допустимой нагрузки:

  • А 15 – самые «слабые» из лотков, рассчитанные на нагрузку до 1,5 тонны. Область их применения – пешеходные зоны, водоотвод с парковых территорий, ливневка на небольших частных участках, велосипедные дорожки, спортивные площадки и т.п.
  • В 125 – предел допустимой нагрузки – 12,5 тонны. Подойдут для ливневки на автодорогах с движением легкового транспорта, в гаражных кооперативах, на автостоянках. Особо часто используются при оборудовании канализации в частных домовладениях.
  • С 250 – выдерживают внешние усилия до 25 тонн. Сфера применения – дорожное строительство, оборудование ливневых канализаций АЗС, автомоек и предприятий автосервиса.
  • D 400 – рассчитаны на нагрузку до 40 тонн. Используются при оборудовании автодорог с высокой интенсивностью легкового и грузового движения, на транспортных терминалах, в промышленных зонах, на автопредприятиях.
  • Е 600 – до 60 тонн внешней нагрузки. Сфера применения – крупные промышленные предприятия, логистические центры, склады, причалы.
  • F 900 – самые мощные изделия, способные противостоять нагрузке до 90 тонн. Применяются для отвода ливневых вод на аэродромах, военных базах и т.п. – там, где используется сверхтяжелая техника.

Второй обязательный параметр выбора – пропускная способность желобов. Она должна в полной мере соответствовать расчетным возможностям ливневой канализации.

Здесь на первый план выходят ширина гидравлического сечения (DN) лотка, его высота и, соответственно, площадь проходного сечения.

Бетонные водоотводные лотки

Относятся к категории самых прочных изделий этого ряда.

Большинство выпускаемых промышленностью железобетонных желобов относятся к Е 600 и F 900 классам, что обеспечивает практически полную универсальность их применения.

В их производстве используется технология вибрационного прессования (с низким водоцементным соотношением при приготовлении раствора), что придает лоткам требуемую монолитность, высочайшие прочностные характеристики, водонепроницаемость, стойкость к низким температурам и химическим воздействиям.

Для применения в особых условиях бетонные лотки для ливневой канализации могут усиливаться специальными металлическими элементами.

Модельный ряд включает желоба как с фиксированной высотой канала, так и заложенный в конструкцию 5% уклоном.

  • Ширина прямоугольного или полукруглого гидравлического сечения – от 100 до 500 мм;
  • Высота – от 90 (для DN-100) до 760 (у DN-500) мм;
  • Стандартная длина одного лотка – 1000 мм;

Для сопряжения предусмотрены специальные пазы и приливы, системы защелок или резьбовых соединений.

Существенный недостаток подобных изделий – большая масса. Даже у серии DN 150 она может достигать 100 кг, а у широких лотков DN-500 – 350 и более. Это осложняет и транспортировку, и монтаж системы – требуется использование грузоподъемной техники.

Чаще всего бетонные водоотводные лотки комплектуются чугунными решетками с отверстиями щелевого или сотового типа.

Прочностные характеристики решеток полностью соответствуют аналогичным показателям желобов. Иногда с лотками небольшого сечения используются решетки их нержавеющей стали.

Пластиковые водоотводные лотки

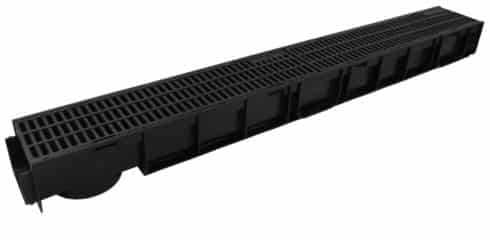

Пластиковые желоба, изготовленные, как правило, из полиэтилена низкого давления (ПНД) или морозостойкого полипропилена – идеальный вариант для ливневок, где не предполагается значительных внешних нагрузок (класс A – C).

Главное их преимущество – малый вес при высочайшей устойчивости к агрессивной химической среде, долговечности, простоте монтажа.

Конструкция желобов, благодаря продуманным ребрам жесткости, отличается достаточными прочностными характеристиками для эксплуатации в пешеходных зонах или на дорогах с малой интенсивностью движения.

Как правило, именно пластиковые лотки предпочитают выбирать для обустройства ливневой канализации в частных домовладениях.

Полимерные лотки выпускаются модельным рядом DN от 70 до 300 мм, различной высоты (пропускной способности), комплектуются пластиковыми или металлическими решетками. Стандартная длина – 1000 мм.

Особенности конструкции каждого желоба позволяют легко адаптировать его с перпендикулярными лотками или с трубами, отводящими воду в коллектор.

Масса таких лотков невелика от 1,5 до 15-20 кг (с металлической решеткой).

Полимербетонные лотки

Водоотводные лотки из полимербетонного композита – отличное сочетание характеристик бетонных и пластиковых каналов:

  • высокая прочность,
  • жесткость, свойственные ж/б изделиям,
  • длительные сроки эксплуатации,
  • инертность к химическим веществам, что присуще пластику.

При производстве подобных желобов в минеральный состав смеси (кварцевый песок, гранитная крошка и т.п.) вводятся специальные полиэфирные или эпоксидные смолы.

В итоге замена в качестве связующего цемента на полимер дает целый ряд преимуществ.

Такие изделия примерно вдвое легче железобетонных аналогов, но отличаются от них большей гибкостью, эластичностью, у них существенно ниже коэффициент водопоглощения.

Внутренняя поверхность лотков имеет более гладкую фактуру – на ней не задерживаются песок, палая листва, мусор.

Срок службы таких желобов – не менее 30 лет. Обычная сфера применения моделей DN 100 – 200 – частное и городское жилищное строительство, благоустройство парковых территорий, автостоянок, устройство водоотводов на спортивных сооружениях, дорогах.

Современные технологии позволяют выпускать полимербетонные лотки с классом прочности вплоть до максимального F 900.

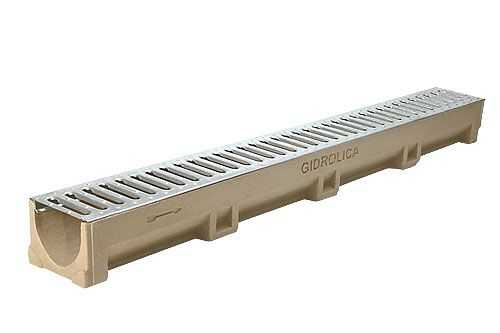

Полимерпесчаные водоотводные желоба

Еще одна современная технология изготовления элементов для водоотводных систем – полимерпесчаные лотки.

В процессе производства высококачественная полимерная крошка смешивается с очищенным мелкофракционным песком, разогревается до температуры плавления и поступает на пресс.

На выходе получаются изделия, которые можно назвать вечными.

Они сочетают химическую стойкость и гибкость пластика с природной прочностью, стойкостью к истиранию кварцевого песка. При всем этом стоимость подобных желобов остается невысокой.

Такие желоба, как правило, выпускаются в классе прочности С 250, что позволяет их широко использовать практически во всех сферах жилищного строительства:

  • оборудования небольших производственных мощностей (автосервисов, заправок, моек, стоянок, гаражей),
  • при обустройстве уличных и парковых ливневок при отсутствии или малой интенсивности автомобильного движения.

Длина лотков стандартизирована – 1000 мм. Модельные ряд – от DN70 до DN150. Вес подобных изделий – вдвое ниже обычных цементных, что облегчает как их доставку, так и проведение монтажа ливневки.

Примерный уровень цен

В таблице приведен примерный уровень цен на лотки для ливневой канализации различных типов, из числа наиболее применяемых при обустройстве ливневки в частных домовладениях:

Модель Краткое описание Класс прочности Габариты Вес Цена за ед.
SUPER DN 100 Бетонный усиленный лоток с чугунной решеткой ABCD 1000×145×205 15,1 2400
SUPER DN 150 Бетонный усиленный лоток с чугунной решеткой ABCD 1000×250×130 59 3900
DN 100 Канал бетонный облегченный ABC 1000×160×157 32,5 450
H-60 Мелкосидящий пластиковый DN 100 без решетки в комплекте ABC 1000×145×60 1 295
H-185 Усиленный пластиковый DN 100 без решетки в комплекте ABC 1000×160×185 4,3 780
«Лайт» — DN 70 Легкий пластиковый канал с оцинкованной решеткой А 1000×115×95 1,75 580
H-125 Полимербетонный желоб DN 100 без решетки в комплекте ABC 1000×140×125 14 780
H-130 Полимерпесчаный лоток DN 100 без решетки в комплекте ABC 1000×140×130 10,2 400

Как видно, выбор желобов для достаточно большой. Всегда есть возможность наиболее оптимального подбора нужных моделей как с точки зрения эксплуатационных характеристик и проведения монтажных работ, так и их соображений экономической целесообразности.

voda-v-dome.net
