Трубный калькулятор для расчета веса трубы онлайн :: ProTryby.ru

Трубный калькулятор для расчета веса трубы онлайн :: ProTryby.ru

кг

  • Плотность материала кг/м³
  • Расчёт производился по формуле:
Рассчитать вес трубы

Расчеты на трубном калькуляторе являются приблизительными. Наш эксперт вычислит точный вес. Задайте ему вопрос!

Формулы для расчета веса стальных труб

Расчет веса стальных труб в онлайн-калькуляторе производится по следующим формулам:

  1. Квадратные трубы
    m = ro / 7850 × 0.0157 × S × (A × 2 - 2.86 × S) × L
  2. Прямоугольные трубы
    m = ro / 7850 × 0.0157 × S × (A + B - 2.86 × S) × L
  3. Трубы круглого сечения

    m = Pi × ro × S × (D - S) × L

Масса вычисляется при плотности углеродистой стали — 7850 кг/м³. Для расчета m - удельного веса 1 метра трубы, укажите следующие размеры в трубном калькуляторе:

  • ширина сечения профильной трубы — A
  • высота сечения профильной трубы — B
  • диаметр круглой трубы — D
  • толщина стенки трубы — S
  • длина трубы — L

Вес квадратной стальной трубы

Основные размеры квадратной стальной трубы

Расчет теоретического веса квадратной трубы регулирует ГОСТ 8639-82. Масса и типоразмеры стальных квадратных труб приведены в таблице 1:

Таблица 1. Основные размеры и вес стальных квадратных труб по ГОСТ 8639-82
Сторона трубы А, мм Толщина стенки S, мм Вес 1 м, кг
10 0,8 0,222
0,9 0,246
1,0 0,269
1,2 0,312
1,4 0,352
15 0,8 0,348
0,9 0,388
1,0 0,426
1,2 0,501
1,4 0,571
1,5 0,605
20 0,8 0,474
0,9 0,529
1,0 0,593
1,2 0,689
1,4 0,791
1,5 0,841
1,5 1,075
25 0,8 0,599
0,9 0,670
1,0 0,740
1,2 0,878
1,4 1,01
1,5 1,07
2,0 1,39
2,5 1,68
3,0 1,95
30 0,8 0,725
0,9 0,811
1,0 0,897
1,2 1,07
1,3 1,15
1,4 1,237
1,5 1,31
2,0 1,70
2,5 2,07
3,0 2,42
3,5 2,75
4,0 3,04
32 4,0 3,30
35 0,8 0,85
0,9 0,953
1,4 1,45
1,5 1,55
2,0 2,02
2,5 2,46
3,0 2,89
3,5 3,30
4,0 3,67
5,0 4,37
36 4,0 3,80
40 1,4 1,67
1,5 1,78
2,0 2,33
2,5 2,85
3,0 3,36
3,5 3,85
4,0 4,30
5,0 5,16
6,0 5,92
42 3,0 3,55
3,5 4,07
4,0 4,56
5,0 5,47
6,0 6,30
45 2,0 2,65
3,0 3,83
3,5 4,40
4,0 4,93
5,0 5,94
6,0 6,86
7,0 7,69
8,0 8,43
50 2,0 2,96
2,5 3,64
3,0 4,31
3,5 4,94
4,0 5,56
4,5 6,16
5,0 6,73
6,0 7,80
7,0 8,79
8,0 9,69
55 3,0 4,78
60 2,0 3,59
2,5 4,43
3,0 5,25
3,5 6,04
4,0 6,82
5,0 8,30
6,0 9,69
7,0 11,0
8,0 12,20
65 6,0 10,63
70 3,0 6,19
3,5 7,14
4,0 8,07
5,0 9,87
6,0 11,57
7,0 13,19
8,0 14,71
80 3,0 7,13
3,5 8,24
4,0 9,33
5,0 11,44
6,0 13,46
7,0 15,38
8,0 17,22
9,0 18,97
10,0 20,63
11,0 22,20
90 3,0 8,07
4,0 10,59
5,0 13,00
6,0 15,34
7,0 17,58
8,0 19,73
100 3,0 9,02
4,0 11,84
5,0 14,58
6,0 17,22
7,0 19,78
8,0 22,25
9,0 24,62
110 6,0 19,11
7,0 21,98
8,0 24,76
9,0 27,45
120 6,0 20,99
7,0 24,18
8,0 27,27
9,0 30,28
140 6,0 24,76
7,0 28,57
8,0 32,29
9,0 35,93
150 7,0 30,77
8,0 34,81
9,0 38,75
10,0 42,61
180 8,0 42,34
9,0
47,23
10,0 52,03
12,0 61,36
14,0 70,33
Примечание
  1. Масса вычислена при плотности стали 7,85 г/см3
  2. Трубы следующих размеров производятся под заказ: 32, 36, 40, 55, 65 мм
  3. Допускается изготовление труб отличных типоразмеров при согласовании производителя и покупателя.

Вес профильной стальной трубы

Основные размеры профильной прямоугольной трубы

Расчет теоретического веса стальной профильной трубы регулирует ГОСТ 8645-68. Масса и типоразмеры прямоугольных труб приведены в таблице 2:

Таблица 2. Основные типоразмеры и вес стальных прямоугольных труб по ГОСТ 8645-68
Ширина профиля А, мм Высота профиля В, мм S, мм Масса 1 м, кг
15 10 1,0 0,348
1,5 0,488
2 0,605
20 10 1,0 0,426
1,5 0,605
2 0,762
15 1,0 0,505
1,5 0,723
2 0,919
2,5 1,09
25 10 1,0 0,505
1,5 0,723
2 0,919
2,5 1,09
15 1,0 0,583
1,5 0,841
2 1,08
2,5 1,29
28 25 1,5 1,15
2 1,49
2,5 1,80
30 10 1,0 0,583
1,5 0,841
2 1,08
2,5 1,29
3 1,48
15 1,0 0,661
1,5 0,959
2 1,23
2,5 1,48
3 1,71
20 1,0 0,740
1,5 1,08
2 1,39
2,5 1,68
3 1,95
35 15 1,5 1,08
2 1,39
2,5 1,68
3 1,95
3,5 2,20
20 1,5 1,19
2
1,55
2,5 1,88
3 2,19
3,5 2,47
25 1,5 1,31
2 1,70
2,5 2,07
3 2,42
3,5 2,75
40 15 2 1,55
2,5 1,88
3 2,19
3,5 2,47
4 2,73
20 2 1,70
2,5 2,07
3 2,42
3,5 2,75
4 3,05
25 1,5 1,43
2 1,86
2,5 2,27
3 2,66
3,5 3,02
4 3,36
28 1,5 1,50
2 1,95
2,5 2,39
30 2 2,02
2,5 2,47
3 2,89
3,5 3,30
4 3,68
(42) 20 2 1,77
2,5 2,15
3 2,52
3,5 2,86
4 3,17
30 2 2,08
2,5 2,54
3 2,99
3,5 3,41
4 3,80
45 20 2 1,86
2,5 2,27
3 2,66
3,5 3,02
4 3,36
30 2 2,17
2,5 2,66
3 3,13
3,5 3,57
4 3,99
50 25 2 2,17
2,5 2,66
3 3,13
3,5 3,57
4 3,99
30 2 2,32
2,5 2,86
3 3,36
3,5 3,857
4 4,30
35 2 2,49
2,5 3,09
3 3,60
3,5 4,12
4 4,62
40 2 2,65
2,5 3,25
3 3,83
3,5 4,39
4 4,93
60 25 2,5 3,05
3 3,60
3,5 4,12
4 4,62
5 5,55
30 2,5 3,25
3 3,83
3,5 4,39
4 4,93
5 5,94
40 3 4,30
3,5 4,94
4 5,56
5 6,73
70 30 3 4,30
3,5 4,94
4 5,56
5 6,73
6 7,80
40 3 4,78
3,5 5,49
4 6,19
5 7,51
6 8,75
50 3 5,25
3,5 6,04
4 6,82
5 8,30
6 9,69
7 10,99
80 40 3 5,25
3,5 6,04
4 6,82
5 8,30
6 9,69
7 10,99
50 3 5,72
3,5 6,59
4 7,44
60 3,5 7,14
4 8,07
5 9,87
6 11,57
7 13,19
90 40 3,5 6,59
4 7,44
5 9,08
6 10,63
7 12,09
50 3 6,19
60 4 8,70
5 10,65
6 12,51
7 14,29
100 40 4 8,07
5 9,87
6 11,57
7 13,19
50 4 6,19
5 10,65
6 12,51
7 14,29
70 4 9,96
5 12,22
6 14,40
7 16,48
110 40 4 8,70
5 10,65
6 12,51
7 14,29
50 4 9,33
5 11,44
6 13,46
7 15,38
60 4 9,96
5 12,22
6 14,40
7 16,48
120 40 5 11,44
6 13,46
7 15,38
8 17,22
60 5 13,00
6 15,34
7 17,58
8 19,73
80 5 14,58
6 17,22
7 19,78
8 22,25
140 60 3 9,02
5 14,58
6 17,22
7 19,78
8 22,25
80 5 16,15
6 19,11
7 21,98
8 24,76
120 6 22,88
7 26,37
8 29,78
9 33,10
150 60 7 20,88
80 6 20,05
7 23,08
8 26,01
9 28,86
10 31,62
100 6 21,93
7 25,28
8 28,53
9 31,69
10 34,76
160 130 8 33,55
180 80 7 26,37
8 29,78
9 33,10
10 36,33
12 42,52
100 8 32,29
9 35,93
10 39,47
12 46,29
145 20 84,10
150 8 38,57
9 42,99
10 47,32
12 55,71
190 120 12 51,94
196 170 18 88,99
200 120 8 37,32
230 100 8 38,57
Примечание
  1. Масса труб вычислена при плотности стали 7,85 г/см3
  2. Размеры труб, взятые в скобки - нерекомендуемые
  3. Трубы следующих размеров производятся под заказ: 28х25; 40х25; 40х28; 70х50; 90х50; 140х60; 150х60; 160х130; 180х145; 190х120; 196х170; 200х120; 230х100 мм

© 2018 ProTryby.ru Карта сайта

protryby.ru

Калькулятор металлопроката онлайн - Metsi.ru

Если Вам нужно узнать вес погонного метра трубы, арматуры или другого проката, то наиболее удобным и простым решением является наш калькулятор металла.

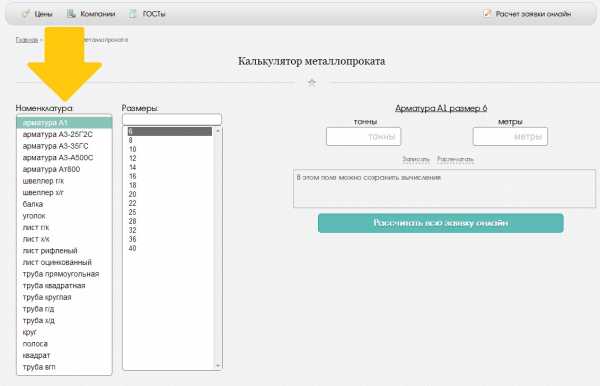

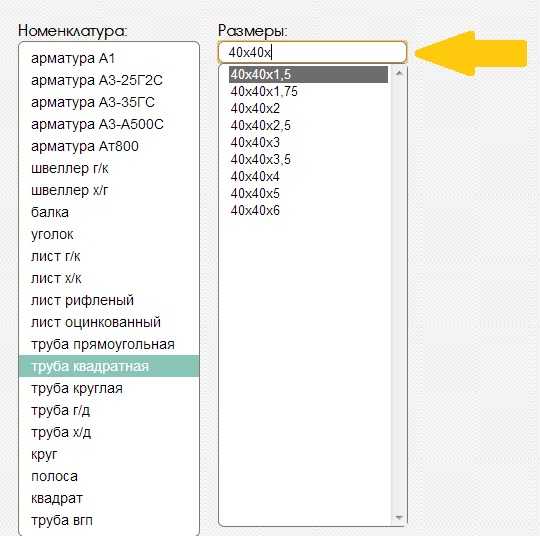

Сначала Вы выбираете номенклатуру, по которой хотите произвести расчет метров в тонны.

Далее Вы выбираете размер продукции.

Для удобства использования калькулятора мы разработали интерактивную строку поиска, которая облегчит выбор размера продукции

Если это круглый прокат, то в списке представлены диаметры (арматура 10,12 и т.д., круг).

В случае если Вы хотите узнать вес трубы, то обратите внимание на толщину стенки.

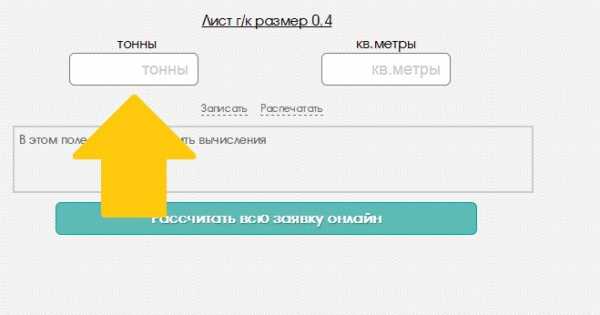

Чтобы узнать вес листа, нужно выбрать толщину, и далее расчет массы будет происходить на квадратные метры.

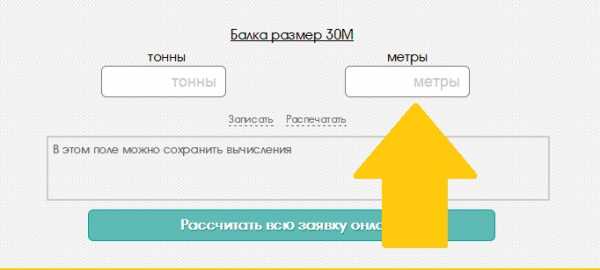

Затем в одно из полей вносятся данные в метрах или тоннах

Если Вы будете вводить значения в поле «метры» («кв. метры», чтобы узнать вес листа), тогда вы узнаете общую массу всей длины (например, вес арматуры).

В случае если Вас интересует расчет длины по массе, то ввод данных нужно производить в поле «тонны».

Вы можете записать и распечатать полученные результаты

Наш калькулятор позволяет записывать полученные расчеты в специальном поле, чтобы Вы легко могли видеть свои последние вычисления. Для этого Вам необходимо нажать на кнопку «Записать», и в специальном поле появится результат Ваших расчетов.

Также, после того как Вы рассчитали все необходимые данные, можно нажать на кнопку «Печать» и в удобной форме получить распечатку полученных результатов.

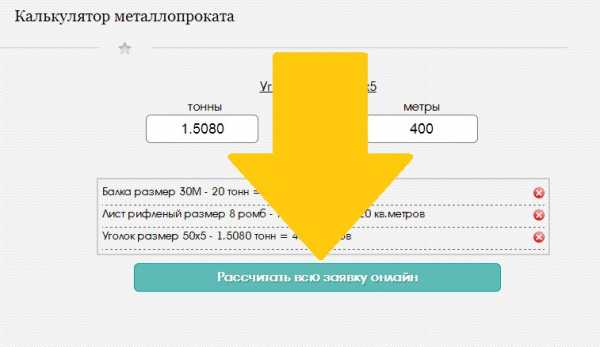

Расчет заявки онлайн

Вы можете сравнить цены на выбранные позиции у всех поставщиков.

Для этого нужно записать Ваши вычисления. Обратите внимание, чтобы в поле с записанными результатами были позиции, которые Вам интересны. Далее, нажимаете «Рассчитать всю заявку онлайн», и система переведет Вас на страницу, где будут показаны результаты обработки цен поставщиков.

metsi.ru

Калькулятор веса трубы стальной: рассчитать вес стальных труб

Раньше для того, чтобы определить вес трубы стальной, требовалось использовать формулу (Д - Т) * Т * 0,025, где:

  • Д – наружный диаметр изделия;
  • Т – толщина стенки выбранного образца;
  • 0,025 – коэффициент – постоянное значение, принятое для всех изделий с сечением круглой формы.

Сейчас задача существенно упростилась и были созданы простые и удобные программы для подсчёта. В частности, на нашем сайте есть онлайн-калькулятор массы трубы стальной, благодаря которому, вы можете легко выяснить сколько весит погонный метр для каждой конкретной позиции. Также можно уточнить кол-во метров в тонне и другие данные, необходимые потенциальному покупателю.

Таблица веса трубы стальной


Если вам нужно определить без подсчётов вес 1 метра трубы стальной, таблица поможет это сделать гораздо быстрее, чем при попытках быстро посчитать по формуле самостоятельно. В ней указаны все стандартные размеры, выпускаемые отечественной промышленностью.


Однако всегда следует учитывать, что масса, которую вы получите, теоретическая, а не точная. Формулы таблицы и онлайн-программы работают на неких константах, таких, как параметры стали ст20 по ГОСТ. Если марка стали, используемая при изготовлении изделия, отличается по параметрам, то рассчитать вес трубы стальной можно только приблизительно.

Таблица веса трубы профильной стальной


Для квадратных изделий действует формула (Ш - Т) * Т * 0,0316, где «Ш», это размер стороны в миллиметрах. Если вам требуется удельный вес трубы стальной, таблица позволит выполнить эту задачу быстро и эффективно. Разумеется, максимальной точность будет в том случае, если при изготовлении были точно соблюдены размеры. Они регламентируются требованиями ГОСТ 8639-82, а также технические требования по ГОСТ 13663-86.

Как определяется масса трубы стальной с прямоугольным сечением? Если под рукой нет ни таблиц, ни калькулятора, вам поможет простая и удобная формула (А1 + А2 – 2т) * т * 0,0158. А1, А2 – стороны трубы в мм., Т – толщина, цифры, на которые это всё множится – коэфф., принятый для профильных изделий такого типа.

Однако таблица весов труб стальных намного удобнее, т.к. позволяет получить усредненные значения быстро. В то же время, специалисты утверждают, что погрешность при любом подобном подсчёте может достигать 12% от реальной массы, как в большую, так и в меньшую сторону.

rdmetall.ru

Трубный калькулятор для расчета веса трубы онлайн

Трубопровод — это важная часть всей отопительной системы дома. Водопроводные, канализационные, дымоходные, отопительные, стальные, медные, обсадные, металлопластиковые, пластиковые, широкие и узкие — трубы любого назначения из разных материалов всюду вокруг нас.

Во время строительных или ремонтных операций в доме возникает необходимость проложения новых коммуникационных сетей. Как правило, на этом этапе возникает сложность в выборе труб исходя из их массы, объёма, веса и других параметров.

Расчёт веса погонного метра, например, стальной трубы очень важен, потому что он даёт возможность быстро узнать предположительный вес всего трубопровода либо заготовки, выполненной из него. Осуществить подсчёт можно самостоятельно с применением довольно трудной формулы, но можно использовать трубный калькулятор для расчёта веса трубы и получить искомые цифры быстро и точно.

На данном калькуляторе вес трубы можно подсчитать из различных материалов: углеродистой и нержавеющей стали, дюралюминия, чугуна, меди, латуни, свинца, титана, золота. Выбирайте тип трубопровода (круглый, прямоугольный, квадратный) для получения точных данных, диаметр, длину, толщину стенки, и нажимайте расчёт.

Калькулятор расчёта массы трубопровода позволяет получить актуальные значения лишь для цельных трубопроводов, потому что масса сварных элементов будет выше из-за скрепления шва между двумя частями.

Информация о весе определённого количества труб очень важна для прогнозирования расходов на их транспортировку. При использовании большой конструкции, её вес стоит соотнести с несущей способностью фундамента здания.

Калькулятор расчёта массы трубопровода — это отличная возможность избежать сложных подсчётов, позволяющий рассчитать вес трубы в режиме онлайн.

Если вам помог калькулятор, то добавьте его в закладки, чтобы не потерять! Сочетание клавиш CTRL+D вам в этом поможет.

teplofan.ru

Вес профильной трубы, таблица расчета веса трубы профильной, теоретический вес 1 метра погонного

Таблица расчета веса стальной профильной трубы

Таблица расчета веса стальной профильной трубы по:

  • ГОСТ 8639-82 — Трубы стальные квадратные. Сортамент.
  • ГОСТ 8645-68 — Трубы стальные прямоугольные. Сортамент.

Теоретический вес квадратных профильных труб (ГОСТ 8639-82)

Размеры профильной трубы a, ммТолщина стенки профильной трубы, S, ммВес 1 метра погонного профильной трубы, кгМетров в тонне
1010,2693717,5
1510,4262347,4
1,50,6051652,9
2010,5831715,3
1,50,8411189,1
21,075930,2
2510,741351,4
1,51,07934,6
21,39719,4
2,51,68595,2
31,95512,8
3021,7588,2
2,52,07483,1
32,42413,2
3,52,75363,6
43,04328,9
32*43,3303
3522,02495
2,52,46406,5
32,89346
3,53,3303
43,67272,5
54,37228,8
36*43,8262,2
40*22,33429,2
4022,33429,2
2,52,85350,9
33,36297,6
3,53,85259,7
44,3232,6
55,16193,8
65,92168,9
4233,55281,7
3,54,07245,7
44,56219,3
55,47182,8
66,3158,7
4533,83261,1
3,54,4227,3
44,93202,8
55,94168,4
66,86145,8
77,69130
88,43118,6
5034,31232
3,54,94202,4
45,56179,9
56,73148,6
67,8128,2
78,79113,8
89,69103,2
603,56,04165,6
46,82146,6
58,3120,5
69,69103,2
71190,9
812,282
65*610,6394,1
7048,07123,9
59,87101,3
611,5786,4
713,1975,8
814,7168
8049,33107,2
511,4487,4
613,4674,3
715,3865
817,2258,1
9051376,9
615,3465,2
717,5856,9
819,7350,7
100617,2258,1
719,7850,6
822,2544,9
924,6240,6
110619,1152,3
721,9845,5
824,7640,4
927,4536,4
120620,9947,6
724,1841,4
827,2736,7
930,2833
140624,7640,4
728,5735
832,2931
935,9327,8
150730,7732,5
834,8128,7
938,7525,8
1042,6123,5
180842,3423,6
947,2321,2
1052,0319,2
1261,3616,3
1470,3314,2



Теоретический вес прямоугольных профильных труб (ГОСТ 8645-68)

Размеры профильной трубы
a / h, мм
Толщина стенки профильной трубы, S, ммВес 1 метра погонного профильной трубы, кгМетров в тонне
15/1010,3482873,6
1,50,4882049,2
20,6051652,9
20/1010,4262347,4
1,50,6051652,9
20,7621312,3
20/1510,5051980,2
1,50,7231383,1
20,9191088,1
2,51,09917,4
25/1010,5051980,2
1,50,7231383,1
20,9191088,1
2,51,09917,4
25/1510,5831715,3
1,50,8411189,1
21,08925,9
2,51,29775,2
30/1010,5831715,3
1,50,8411189,1
21,08925,9
2,51,29775,2
31,48675,7
30/1510,6611512,9
1,50,9591042,8
21,23813
2,51,48675,7
31,71584,8
30/2010,741351,4
1,51,08925,9
21,39719,4
2,51,68595,2
31,95512,8
35/151,51,08925,9
21,39719,4
2,51,68595,2
31,95572,8
3,52,2454,5
35/201,51,19840,3
21,55645,2
2,51,88531,9
32,19456,6
3,52,47404,9
35/251,51,31763,4
21,7588,2
2,52,07483,1
32,42413,2
3,52,75363,6
40/1521,55645,2
2,51,88531,9
32,19456,6
3,52,47404,9
42,73336,3
40/2021,7588,2
2,52,07483,1
32,42413,2
3,52,75363,6
43,05327,9
40/2521,86537,6
2,52,27440,5
32,66375,9
3,53,02331,1
43,36297,6
40/3022,02495
2,52,47404,9
32,89346
3,53,3303
43,68271,7
(42)/2021,77565
2,52,15465,1
32,52396,8
3,52,86349,6
43,17315,4
(42)/3022,08480,8
2,52,54393,7
32,99334,4
3,53,41293,3
43,8263,2
45/2021,86537,6
2,52,27440,5
32,66375,9
3,53,02331,1
43,36297,6
45/3022,17460,8
2,52,66375,9
33,13319,5
3,53,57280,1
43,99250,6
50/2522,17460,8
2,52,66375,9
33,13319,5
3,53,57280,1
43,99250,6
50/3022,32431
2,52,86349,6
33,36297,6
3,53,85259,7
44,3232,5
50/3522,49401,6
2,53,09323,6
33,6277,8
3,54,12242,7
44,62216,4
50/4022,65377,3
2,53,25307,7
33,83261
3,54,39227,8
44,93202,8
60/252,53,05327,9
33,6277,8
3,54,12242,7
44,62216,4
55,55180,1
60/302,53,25307,7
33,83261
3,54,39227,8
44,93202,8
55,94168,3
60/4034,3232,5
3,54,94202,4
45,56179,9
56,73148,6
70/3034,3232,5
3,54,94202,4
45,56179,9
56,73148,6
67,8128,2
70/4034,78209,2
3,55,49182,1
46,19161,6
57,51133,1
68,75114,2
70/5035,25190,5
3,56,04165,6
46,82146,6
58,3120,5
69,69103,2
80/4035,25190,5
3,56,04165,6
46,82146,6
58,3120,5
69,69103,1
710,9991
80/5035,72174,8
3,56,59151,7
47,44134,4
80/603,57,14140
48,07123,9
59,87101,3
611,5786,4
713,1975,8
90/403,56,59151,7
47,44134,4
59,08110,1
610,6394,1
712,0982,7
90/6048,7114,9
510,6593,9
612,5179,9
714,2970
100/4048,07123,9
59,87101,3
611,5786,4
713,1975,8
100/5048,7114,9
510,6593,9
612,5179,9
714,2970
100/7049,96100,4
512,2281,8
614,469,4
716,4860,7
110/4048,7114,9
510,6593,9
612,5179,9
714,2970
110/5049,33107,1
511,4487,4
613,4674,3
715,3865
110/6049,96100,4
512,2281,8
614,469,4
716,4860,7
120/40511,4487,4
613,4674,3
715,3865
817,2258,1
120/6051376,9
615,3465,2
717,5856,9
819,7350,7
120/80514,5868,6
617,2258
719,7850,5
822,2545
140/60514,5868,6
617,2258
719,7850,5
822,2544,9
140/80516,1561,9
619,1152,3
721,9845,5
824,7640,3
140/120622,8843,7
726,3737,9
829,7833,6
933,130,2
150/80620,0549,9
723,0843,3
826,0138,4
928,8634,6
1031,6231,6
150/100621,9345,6
725,2839,6
828,5335
931,6931,6
1034,7628,8
180/80726,3737,9
829,7833,6
933,130,2
1036,3327,5
1242,5223,5
180/100832,2931
935,9327,8
1039,4725,3
1246,2921,6
180/150838,5725,9
942,9923,3
1047,3221,1
1255,7117,9





Смотрите также: Online-калькулятор расчета веса и длинны стальной профильной трубы в зависимости от ее вида, толщины стенки и размеров.

Сколько весит стальная профильная труба? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенных выше таблицах расчета веса металлической квадратной и прямоугольной профильной трубы в зависимости от размера и толщины стенок. Таблица расчета веса, теоретический вес профильной трубы. Количество метров погонных в 1 тонне.

На сайте металлобазы "Аксвил" вы можете купить профильную трубу в Минске оптом и в розницу.

aksvil.by

Вес трубы. Пример расчёта веса трубы стальной круглой

Прежде, чем купить, необходимо рассчитать вес трубы стальной. Обусловлено это такими факторами. Во-первых, продаётся подобная продукция именно по весу. И, во-вторых, полученные данные позволят определить прочность создаваемой конструкции. Любой соответствующий ГОСТ содержит таблицу веса стальной трубы с указанием стандартной массы 1 м погонного. Однако реальные значения могут разниться от стандартных, даже если толщина стенки и диаметр не отличаются.

Вес трубы — это важный параметр, который необходимо учитывать при проектировании конструкций из таких изделий

Преимущества и недостатки

Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.

  • механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением;
  • относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль;
  • широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина;
  • небольшой коэффициент линейного расширения. Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.

К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.

Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком

Пример расчёта веса трубы стальной круглой

Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:

  • толщина стенки;
  • наружный диаметр.

Важно! Одной из основных характеристик при расчете веса трубы круглой является марка стали.

Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.

1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:

          L = π*D — 3,14*0,168 = 0,52752  м.

Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.

Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки

Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:

                          S = 0,52752*1 = 0,52752 м²,

где S – площадь поверхности 1 м круглой трубы.

На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:

V = S*W = 0,52752*0,008 = 0,00422 м²

На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:

Р = 7850*0,00422 = 33,127 кг.

В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое  значение веса одного погонного метра трубы.

Таблица 1

Дюймы Наружный диаметр Условный проход Толщина стенки Вес 1 м погонного, кг
Усилен-
ных
Обыкно-
венных
Лёгких Усилен-
ных
Обыкно-
венных
Лёгких
2 ½ 75,5 65 4,5 4,0 3,20 7,88 7,05 5,71
2 ¼ 57
2 60,0 50 4,50 3,50 3 6,16 4,88 4,22
1 ¾ 45
1 ½ 48,0 40 4 3,50 3 4,34 3,84 3,33
1 ¼ 42,3 32 4,0 3,20 2,80 3,78 3,09 2,73
1 33,5 25 4 3,20 2,8 2,91 2,39 2,12
¾ 26,8 20 3,20 2,80 2,5 1,86 1,66 1,5
½ 21,3 15 3,20 2,80 2,5 1,43 1,28 1,16
¼ 10,2 6,0 2,50 2,0 1,80 0,47 0,4 0,37



2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.

Внешняя площадь равна:

Sнар. = π*D — 3,14*0,168 = 0,5278  м².

Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773

Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.

Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.

Разность объёмов составляет: 0,5278-0,4773=0,00505.

Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:

                        0,00505×7850=39,64 кг.

При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов

Как мы видим, результаты не совпали. Но разница в разумных пределах.

Важно! Если обратиться к соответствующему ГОСТу, то в таблице вы увидите совсем другое значение веса трубы круглой стальной. Обусловлено это тем, что производители используют допустимые этим документом погрешности.

Как подсчитывается вес трубы круглой простейшим способом

Хоть выше приведённые методики назвать сложными нельзя, существует ещё более простой способ расчёта веса трубы по диаметру, а также толщине стенки. Выглядит формула так:

P = π*(D — Sст)*Sст*Т.

Здесь: D – внешний диаметр; Sст. – толщина стенки; T – плотность (удельный вес).

В нашем случае получается:

                 Р = 3,14*(0,168 — 0,008)*0,008*7850 = 31,55 кг.

Таким способом можно узнать, сколько завесит труба любого размера. Например, 1м изделия с внешним диаметром 75,5 мм и толщиной стенки 4,5 мм весит:

              Р = 3,14*(0,0755 — 0,0045)*0,0045*7850=7,82 кг.

Ну а для того, чтобы узнать всю массу трубы стальной, нужно полученное число умножить на количество метров используемой трубной продукции.

На конечный результат влияет не только марка стали, но и способ производства. Так, например, вес бесшовного изделия не будет таким же, как стального электросварного, даже если их внешние диаметры и толщины стенок одинаковы. Ведь для производства каждого вида материала используется сырье (имеется в виду сталь) определённого состава, характеризующееся индивидуальным значением плотности.

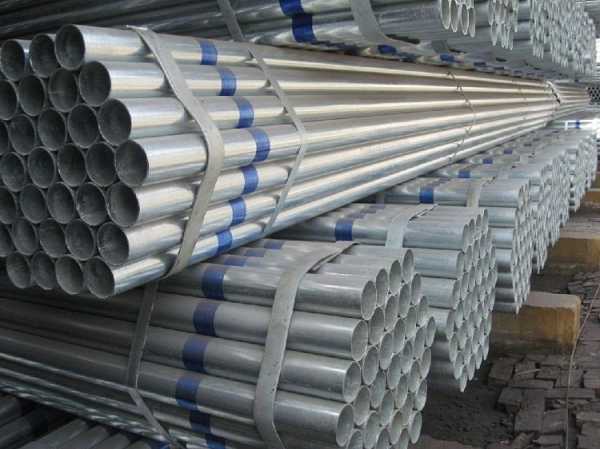

И ещё один момент. Вес оцинкованного изделия трубного проката на 3 процента больше, чем неоцинкованного, имеющего аналогичные размеры.

Оцинкованные трубы будут тяжелее точно таких же обычных на 3%

Пример расчета веса стальной трубы профильной

На рынке присутствуют стальные изделия не только круглые, но и с квадратным, а также прямоугольным сечением. Сначала поговорим о том, как узнаётся вес трубы  квадратного профиля.

Формула для расчёта выглядит так:

P = (L — Sст)*Sст*0,0316.

Здесь: P вес одного метра стального трубного проката; L – размер стороны; Sст. – толщина стенки; 0,0316 – это постоянный коэффициент, найденный эмпирическим путём.

Например, если L=33,5 мм, Sст. = 4 мм, то:

                  (33,5-4)×4×0,03163,73 кг.

Теперь о том, как узнаётся вес трубы с прямоугольным сечением. Для этого используется следующая формула:

            P = (L1 — L2 — Sст)*Sст*0,0158,

где L1 и L2 – размеры сторон; Sст. – толщина стенки; 0,0158 — это тоже постоянный коэффициент, определяемый эмпирическим путём.

Например, если L1= 40 мм, L2= 20 мм, Sст. =2 мм, вес 1 метра трубы стальной прямоугольной будет равен:

Р = (40+20-2*2)*2*0,0158≈1,77 кг.

Как рассчитывается вес трубы с необычным сечением

Иногда в строительстве используется продукция трубного проката не только с прямоугольным, квадратным и круглым сечением. Например, из изделий с овальным сечением изготавливаются разнообразные ограждения и перила. А в машиностроении они нашли широкое применение при создании радиаторов охлаждения и разнообразных гидравлических систем.

Для просчета веса труб с сечением необычной формы нужно знать марку стали, из которой они произведены

Для расчета веса трубы с необычным сечением, необходимо воспользоваться следующей формулой:

             P = ρ*X*L,

где P масса изделия; ρ — плотность материала; X – площадь сечения; L – длина единицы трубного проката.

Эта формула пригодится для изделий с любым сечением. Чтобы понять, соответствует ли указанным в заказе требованиям полученная продукция, достаточно выбрать из партии проката несколько образцов, измерить и подсчитать.

Совет! Если вам известен вес партии, воспользовавшись этой формулой можно узнать, сколько метров трубного проката вам было поставлено: L = P/ρ*X.

Точность расчёта массы труб стальных этим способом составляет  процентов. Конечный результат зависит от многих факторов, в числе которых состав стали, степень коррозии металла, однородность толщины стенок, даже влажность воздуха, не говоря уже температуре окружающей среды. Поэтому, чтобы получить более точное значение веса металлической трубы, по крайней мере, необходимо уточнить марку стали и при проведении вычислений в формулу подставлять именно её плотность (удельный вес). Для измерений рекомендуется использовать инструмент поточнее рулетки, особенно при замере толщины стенки.

Альтернативный расчёт веса 1 м трубы стальной

Для выяснения веса круглой трубы заниматься сложными расчётами совсем не обязательно. Выход в интернет позволит без труда найти и воспользоваться онлайн-калькулятором массы для расчёта материалов обоих видов – и круглого, и профильного.

Вместе с тем, чтобы узнать вес трубы, можно поступить следующим образом: просто ознакомиться с таблицей, размещённой в соответствующем стандарте. Опять же, делать это можно через интернет. Например, при необходимости приобрести водопроводную трубу в поисковую строку Яндекса или Гугла вбейте фразу «ГОСТ 3262 75». В ответ вы получите порядка миллиона вариантов. Кликните на наиболее подходящий и на первой странице этого нормативного документа вы увидите таблицу веса стальной трубы. Вам останется только отыскать строку и столбец, в которых отображены размеры вашей трубной продукции. Там представлено значение теоретического веса трубы стальной круглой. Но от фактического оно мало отличается. А максимально точную массу трубы можно узнать только взвешиванием.

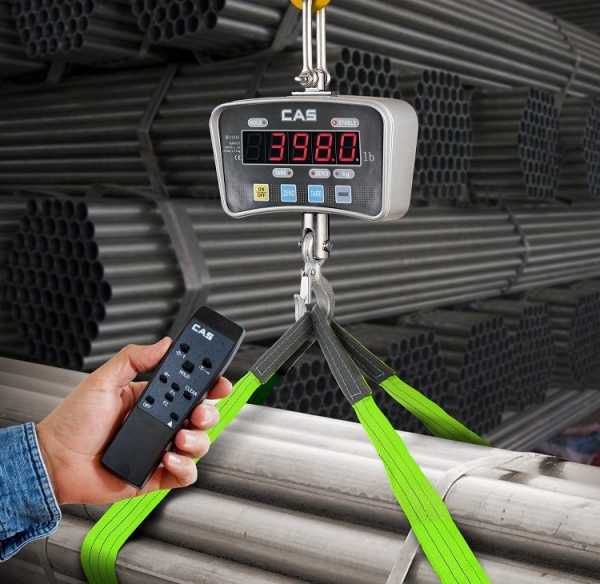

Самый точный результат дает взвешивание труб, его можно провести крановыми весами про покупке трубы на металлобазе

Делаем выводы

Их, собственно, несколько.

  • различные методики расчёта веса 1 м трубы дают достаточно заметный разброс результатов. Это не критично с точки зрения запаса прочности металлоконструкций: данная характеристика стали в любом случае с избытком покроет отклонения от рассчитанной массы одного метра трубного проката. Однако при закупке большой партии труб можно ошибиться по метражу в меньшую или большую сторону. А это вызовет необходимость повторной закупки либо приведёт к перерасходу бюджета;
  • делая закупку труб, целесообразнее опираться на цифры, представленные в ГОСТе. Тогда при возникновении спорной ситуации ваши аргументы будут более убедительными. Например, в нормативном документе сказано, что в тонне стального трубного проката должно быть 110 метров труб, а там оказалось 120. В таком случае можно предположить, что производитель в целях экономии пренебрёг требованиями стандартов. Впрочем, здесь не исключён и человеческий фактор.

Совет! Предварительно сделанный расчёт позволит ориентировочно определить частоту установки опор наружного трубопровода, чтобы не допустить его провисания.

Если докупать трубы всё-таки придётся и эта процедура не связана с большими сложностями, из соображений экономии лучше принимать во внимание минимальное из расчётных значений веса.

trubamaster.ru

Вес стальной трубы - таблицы ГОСТ 8639-82, 8645-82, 10704-91

Для получения точных значений теоретической массы стальных труб круглого, прямоугольного, квадратного сечения воспользуйтесь таблицей ГОСТ веса трубы.

  • ГОСТ 8639-82 — Квадратные трубы стальные

  • ГОСТ 8645-82 — Прямоугольные трубы стальные

  • ГОСТ 10704-91 — Электросварные прямошовные трубы

Вес трубы квадратной

Размер трубыРазмеры полок, ммТолщина металла S, ммВес м/п, кгКол-во метров в тн
10×11010.2693717.47
15×11510.4262347.42
15×1.5151.50.6051652.89
20×12010.5831715.27
20×1.5201.50.8411189.06
20×22021.075930.23
25×12510.741351.35
25×1.5251.51.07934.58
25×22521.39719.42
25×2.5252.51.68595.24
25×32531.95512.82
30×23021.7588.24
30×2.5302.52.07483.09
30×33032.42413.22
30×3.5303.52.75363.64
30×43043.04328.95
32×43243.3303.03
35×23522.02495.05
35×2.5352.52.46406.5
35×33532.89346.02
35×3.5353.53.3303.03
35×43543.67272.48
35×53554.37228.83
36×43643.8263.16
40×24022.33429.18
40×2.5402.52.85350.88
40×34033.36297.62
40×3.5403.53.85259.74
40×44044.3232.56
40×54055.16193.8
40×64065.92168.92
42×34233.55281.69
42×3.5423.54.07245.7
42×44244.56219.3
42×54255.47182.82
42×64266.3158.73
45×34533.83261.1
45×3.5453.54.4227.27
45×44544.93202.84
45×54555.94168.35
45×64566.86145.77
45×74577.69130.04
45×84588.43118.62
50×35034.31232.02
50×3.5503.54.94202.43
50×45045.56179.86
50×55056.73148.59
50×65067.8128.21
50×75078.79113.77
50×85089.69103.2
60×3.5603.56.04165.56
60×46046.82146.63
60×56058.3120.48
60×66069.69103.2
60×76071190.91
60×860812.281.97
65×665610.6394.07
70×47048.07123.92
70×57059.87101.32
70×670611.5786.43
70×770713.1975.82
70×870814.7167.98
80×48049.33107.18
80×580511.4487.41
80×680613.4674.29
80×880817.2258.07
90×59051376.92
90×690615.3465.19
90×790717.5856.88
90×890819.7350.68
100×6100617.2258.07
100×7100719.7850.56
100×8100822.2544.94
100×9100924.6240.62
110×6110619.1152.33
110×7110721.9845.5
110×8110824.7640.39
110×9110927.4536.43
120×6120620.9947.64
120×7120724.1841.36
120×8120827.2736.67
120×9120930.2833.03
140×6140624.7640.39
140×7140728.5735
140×8140832.2930.97
140×9140935.9327.83
150×7150730.7732.5
150×8150834.8128.73
150×9150938.7525.81
150×101501042.6123.47
180×8180842.3423.62
180×9180947.2321.17
180×101801052.0319.22
180×121801261.3642810
180×141801470.3314.22

Вес профильной трубы

Размер трубыРазмеры полки A, ммРазмеры полки B, ммТолщина металла S, ммВес м/п, кгКол-во метров в тн
15×10×1151010.3482873.56
15×10×1.515101.50.4882049.18
15×10×2151020.6051652.89
20×10×1201010.4262347.42
20×10×1.520101.50.6051652.89
20×10×2201020.7621312.34
20×15×1201510.5051980.2
20×15×1.520151.50.7231383.13
20×15×2201520.9191088.14
20×15×2.520152.51.09917.43
25×10×1251010.5051980.2
25×10×1.525101.50.7231383.13
25×10×2251020.9191088.14
25×10×2.525102.51.09917.43
25×15×1251510.5831715.27
25×15×1.525151.50.8411189.06
25×15×2251521.08925.93
25×15×2.525152.51.29775.19
28×25×1.528251.51.15869.57
28×25×2282521.49671.14
28×25×2.528252.51.8555.56
30×10×1301010.5831715.27
30×10×1.530101.50.8411189.06
30×10×2301021.08925.93
30×10×2.530102.51.29775.19
30×10×3301031.48675.68
30×15×1301510.6611512.86
30×15×1.530151.50.9591042.75
30×15×2301521.23813.01
30×15×2.530152.51.48675.68
30×15×3301531.71584.8
30×20×1302010.741351.35
30×20×1.530201.51.08925.93
30×20×2302021.39719.42
30×20×2.530202.51.68595.24
30×20×3302031.95512.82
35×15×1.535151.51.08925.93
35×15×2351521.39719.42
35×15×2.535152.51.68595.24
35×15×3351531.95512.82
35×15×3.535153.52.2454.55
35×20×1.535201.51.19840.34
35×20×2352021.55645.16
35×20×2.535202.51.88531.91
35×20×3352032.19456.62
35×20×3.535203.52.47404.86
35×25×1.535251.51.31763.36
35×25×2352521.7588.24
35×25×2.535252.52.07483.09
35×25×3352532.42413.22
35×25×3.535253.52.75363.64
40×15×2401521.55645.16
40×15×2.540152.51.88531.91
40×15×3401532.19456.62
40×15×3.540153.52.47404.86
40×15×4401542.73366.3
40×20×2402021.7588.24
40×20×2.540202.52.07483.09
40×20×3402032.42413.22
40×20×3.540203.52.75363.64
40×20×4402043.05327.87
40×25×1.540251.51.43699.3
40×25×2402521.86537.63
40×25×2.540252.52.27440.53
40×25×3402532.66375.94
40×25×3.540253.53.02331.13
40×25×4402543.36297.62
40×28×2402821.95512.82
40×28×2.540282.52.39418.41
40×30×2403022.02495.05
40×30×2.540302.52.47404.86
40×30×3403032.89346.02
40×30×3.540303.53.3303.03
40×30×4403043.68271.74
42×20×2422021.77564.97
42×20×2.542202.52.15465.12
42×20×3422032.52396.83
42×20×3.542203.52.86349.65
42×20×4422043.17315.46
42×30×2423022.08480.77
42×30×2.542302.52.54393.7
42×30×3423032.99334.45
42×30×3.542303.53.41293.26
42×30×4423043.8263.16
45×20×2452021.86537.63
45×20×2.545202.52.27440.53
45×20×3452032.66375.94
45×20×3.545203.53.02331.13
45×20×4452043.36297.62
45×30×2453022.17460.83
45×30×2.545302.52.66375.94
45×30×3453033.13319.49
45×30×3.545303.53.57280.11
45×30×4453043.99250.63
50×25×2502522.17460.83
50×25×2.550252.52.66375.94
50×25×3502533.13319.49
50×25×3.550253.53.57280.11
50×25×4502543.99250.63
50×30×2503022.32431.03
50×30×2.550302.52.86349.65
50×30×3503033.36297.62
50×30×3.550303.53.85259.74
50×30×4503044.3232.56
50×35×2503522.49401.61
50×35×2.550352.53.09323.62
50×35×3503533.6277.78
50×35×3.550353.54.12242.72
50×35×4503544.62216.45
50×40×2504022.65377.36
50×40×2.550402.53.25307.69
50×40×3504033.83261.1
50×40×3.550403.54.39227.79
50×40×4504044.93202.84
60×25×2.560252.53.05327.87
60×25×3602533.6277.78
60×25×3.560253.54.12242.72
60×25×4602544.62216.45
60×25×5602555.55180.18
60×30×2.560302.53.25307.69
60×30×3603033.83261.1
60×30×3.560303.54.39227.79
60×30×4603044.93202.84
60×30×5603055.94168.35
60×40×3604034.3232.56
60×40×3.560403.54.94202.43
60×40×4604045.56179.86
60×40×5604056.73148.59
70×30×3703034.3232.56
70×30×3.570303.54.94202.43
70×30×4703045.56179.86
70×30×5703056.73148.59
70×30×6703067.8128.21
70×40×3704034.78209.21
70×40×3.570403.55.49182.15
70×40×4704046.19161.55
70×40×5704057.51133.16
70×40×6704068.75114.29
70×50×3705035.25190.48
70×50×3.570503.56.04165.56
70×50×4705046.82146.63
70×50×5705058.3120.48
70×50×6705069.69103.2
70×50×77050710.9990.99
80×40×3804035.25190.48
80×40×3.580403.56.04165.56
80×40×4804046.82146.63
80×40×5804058.3120.48
80×40×6804069.69103.2
80×40×78040710.9990.99
80×50×3805035.72174.83
80×50×3.580503.56.59151.75
80×50×4805047.44134.41
80×60×3.580603.57.14140.06
80×60×4806048.07123.92
80×60×5806059.87101.32
80×60×68060611.5786.43
80×60×78060713.1975.82
90×40×3.590403.56.59151.75
90×40×4904047.44134.41
90×40×5904059.08110.13
90×40×69040610.6394.07
90×40×79040712.0982.71
90×50×3905036.19161.55
90×60×4906048.7114.94
90×60×59060510.6593.9
90×60×69060612.5179.94
90×60×79060714.2969.98
100×40×41004048.07123.92
100×40×51004059.87101.32
100×40×610040611.5786.43
100×40×710040713.1975.82
100×50×41005048.7114.94
100×50×510050510.6593.9
100×50×610050612.5179.94
100×50×710050714.2969.98
100×70×41007049.96100.4
100×70×510070512.2281.83
100×70×610070614.469.44
100×70×710070716.4860.68
110×40×41104048.7114.94
110×40×511040510.6593.9
110×40×611040612.5179.94
110×40×711040714.2969.98
110×50×41105049.33107.18
110×50×511050511.4487.41
110×50×611050613.4674.29
110×50×711050715.3865.02
110×60×41106049.96100.4
110×60×511060512.2281.83
110×60×611060614.469.44
110×60×711060716.4860.68
120×40×512040511.4487.41
120×40×612040613.4674.29
120×40×712040715.3865.02
120×40×812040817.2258.07
120×60×51206051376.92
120×60×612060615.3465.19
120×60×712060717.5856.88
120×60×812060819.7350.68
120×80×512080514.5868.59
120×80×6

wikimetall.ru
