Подъёмные ворота для гаража. — Сообщество «Сделай Сам» на DRIVE2

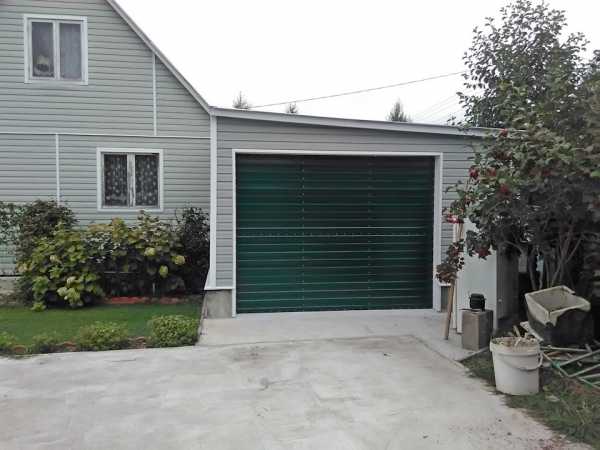

Полный размер

Всем привет.

К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

Выбрал этот тип механизма.

Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

Ну и собственно о конструкции.
Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

Я использовал при изготовлении ворот:
Труба профильная 40 х 20 х 600 см = 4 шт.
Уголок 35 х 35 х 600 см = 4 шт.
Уголок 25 х 25 х 600 см = 1 шт.
Колёсики полиуретановые = 2 шт.
Профнастил С8 120 х 200 = 6 листов.
К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
Трос 3 мм = 5 метров.
Коуш под трос 3 мм = 4 шт.
Крепление для троса = 4 шт.
Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
Болты, гайки = у меня были.

Начал я с расчётов расстояния вылета воротины и крепления тяги.
На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
При этом расстоянии воротина при открытии не задевала автомобиль.

А вот с расстоянием крепления тяги пришлось действовать методом подбора.

Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.

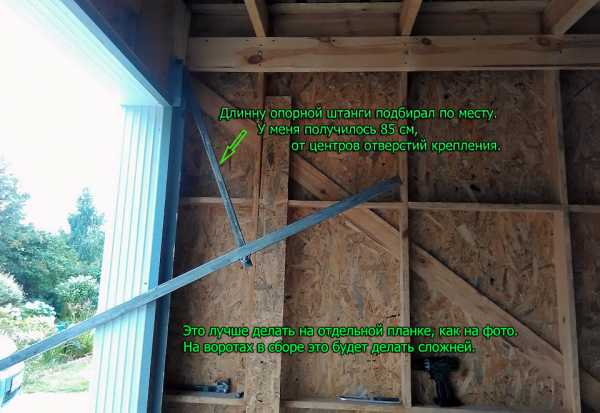

Принцип подбора как на фото ниже.

Полный размер

Подбирать длину тяги лучше на отдельной планке, на готовых воротах это будет делать сложней.

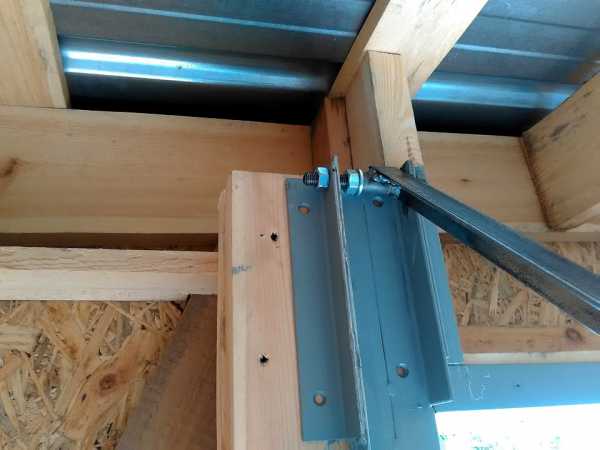

Для верхнего крепления тяги, один уголок опорной стойки выше высоты проёма ворот был переварен в другую сторону (углом наружу, см. фото).

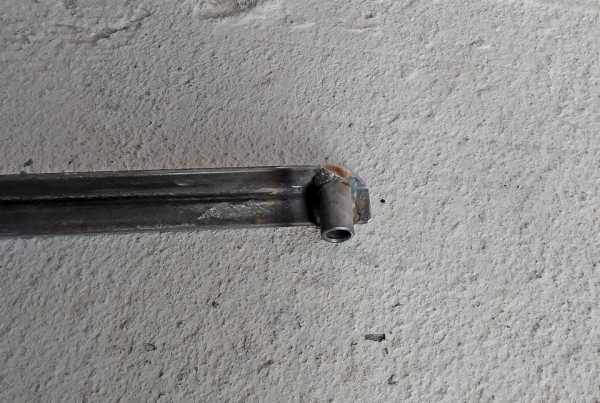

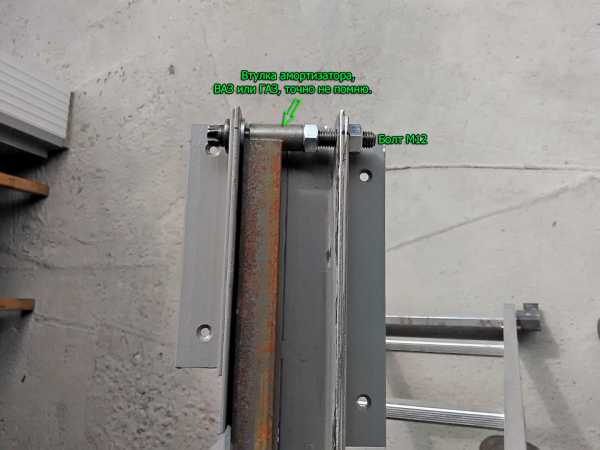

Просверлил отверстие под болт М12, к тяге приварил втулку амортизатора от волги или жигулей, точно не помню, найти в запчастях не проблема (см.фото ниже).

Полный размер

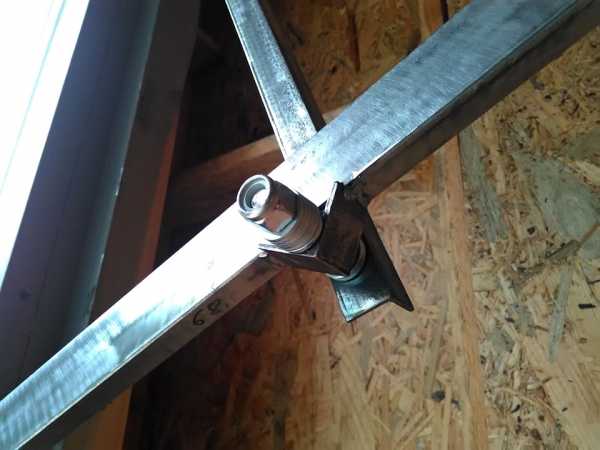

Верхнее крепление тяги.

Полный размер

Вид с обратной стороны.

Полный размер

Общий вид.

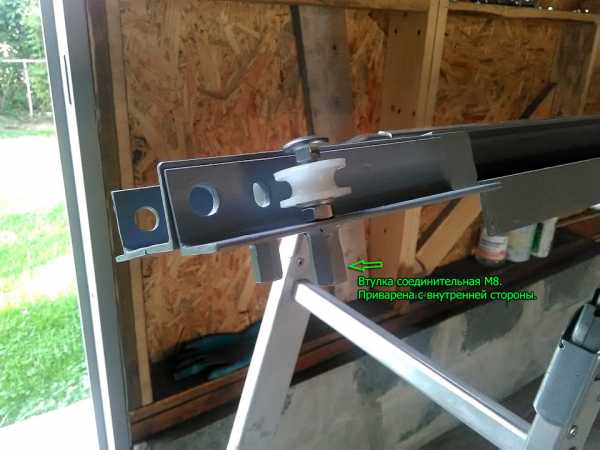

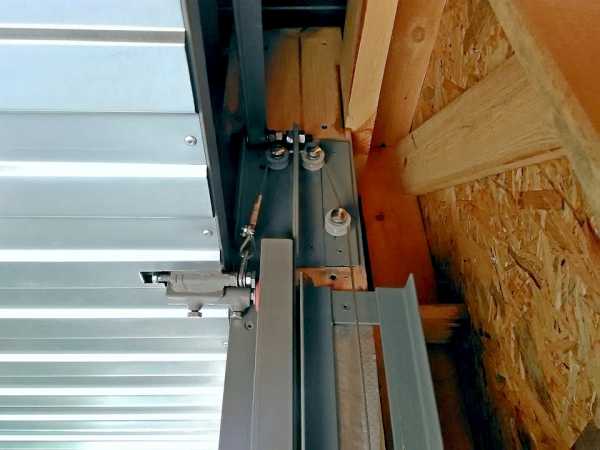

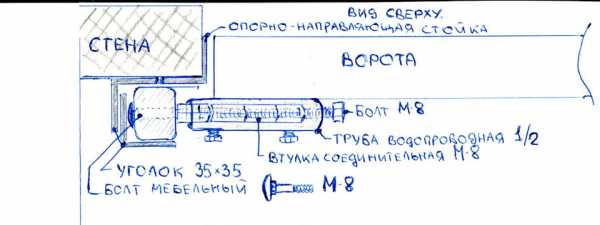

Крепления роликов для троса я сделал так, соединительную втулку М8 я приварил с обратной стороны, которая к стене (см. фото ниже), болт использовал мебельный М8, можно любой, эти мне нравятся больше.
Пластиковые ролики были временным решением, сейчас заменены на подшипники.

Полный размер

Крепление роликов троса.

Полный размер

Вид с боку.

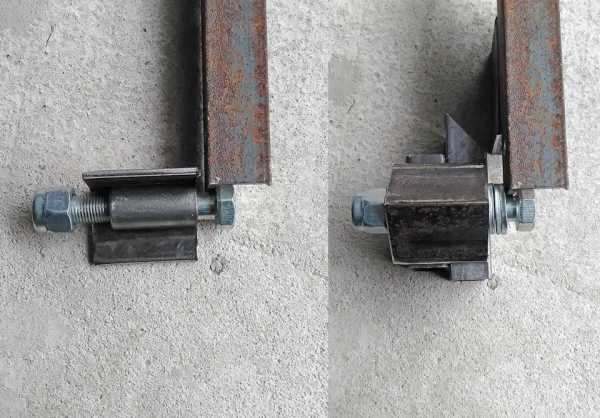

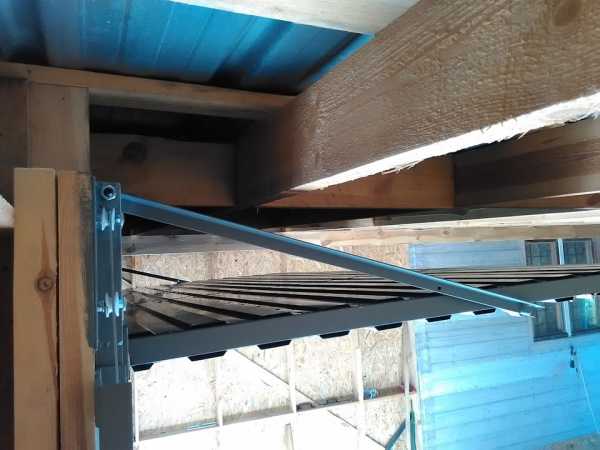

Нижнее крепление тяги я сделал так (см. фото ниже), к тяге из уголка 25 х 25 приварил болт М8 а к полотну воротины приварил втулку амортизатора с уголком 35 х 35. На фото я думаю всё понятно.

Полный размер

Нижнее крепление тяги.

Полный размер

Нижняя конструкция крепления тяги.

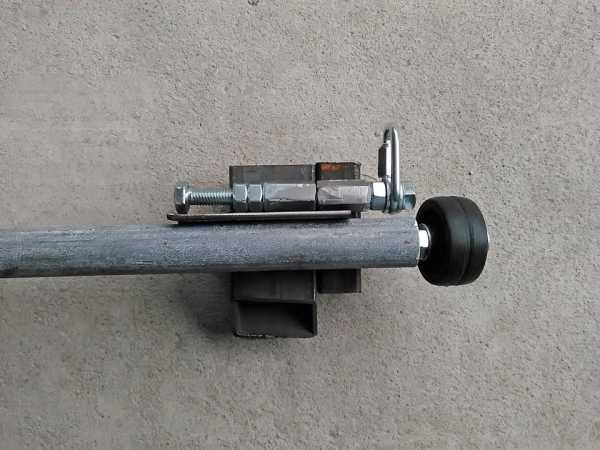

Крепление опорных колёсиков воротины я сделал из сваренных между собой соединительных втулок М8, болта М8 и куска водопроводной трубы 1/2 дюйма, в принципе на фото всё понятно.

Полный размер

Общий вид крепления ролика.

Полный размер

Конструкция крепления ролика.

Полный размер

Общая схема крепления опорного колёсика.

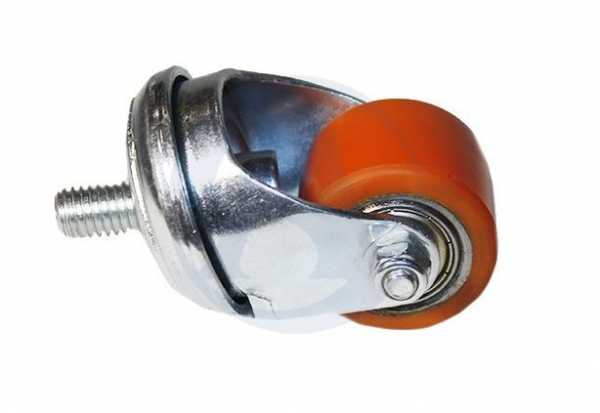

Колёсико имеет небольшие размеры, двухрядный подшипник и полиуретановую основу, производитель заявляет грузоподъёмность 300 кг.

Сам ролик, к поворотному механизму крепится болтом М6, но внутри стоил втулка и если её убрать тогда диаметр получается под болт М8.

Дальше сами ворота.
Конструкция их достаточна проста и описывать особо нечего, на фотографиях всё понятно.

Но можете сделать любую свою конструкцию.

Полный размер

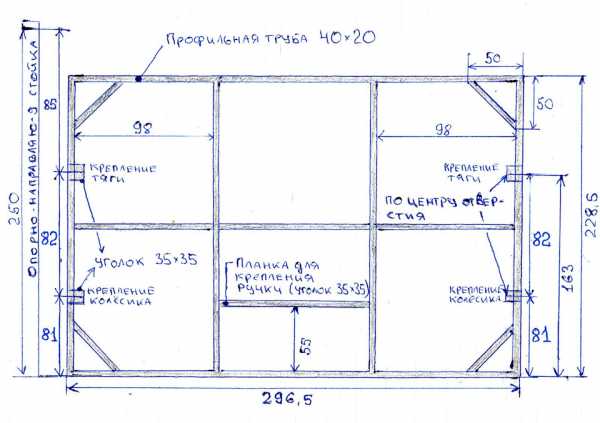

Чертёж ворот.

Полный размер

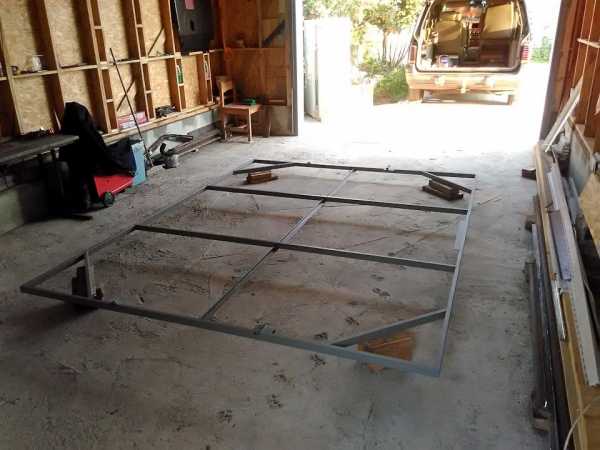

Процесс изготовления.

Полный размер

Вид изнутри.

Полный размер

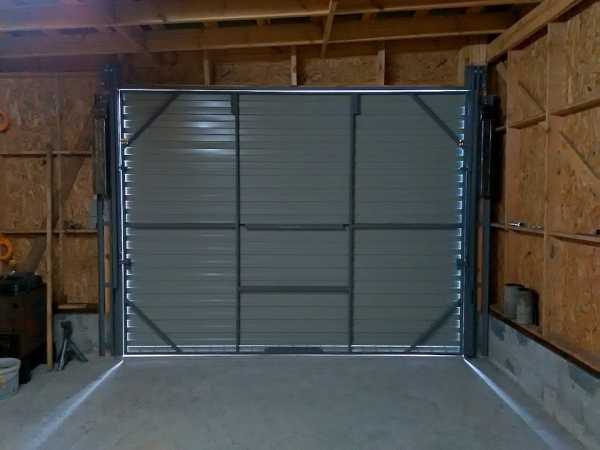

Готовый вид изнутри.

Обшивка профнастилом изнутри добавило воротине жёсткость и монолитность. Для утепления можно внутри проложить пенопластом.

В начале я писал, что пластиковые ролики для троса я поменял на подшипники. Подшипники были куплены на Али, называются (U grove) по моему так.
При этом ход ворот стал очень лёгкий, можно открывать и закрывать одним пальцем с небольшим усилием.
Фото подшипников ниже.

Полный размер

Вот ещё сделал видео обзор.

Дополнение к основному видео, как открывается-закрывается и про щелевой уплотнитель.

Постарался вместить всё в одну статью для удобства.
Более подробно можете почитать у меня в бортжурнале.

Конструкцией ворот я полностью доволен.
Минимум затрат, простота конструкции.
Весь бюджет ворот мне обошёлся в 9000 руб, ну плюс минус немного, до копеечек всё не подсчитывал.

Полный размер

www.drive2.ru

конструктивные отличия и внешний вид

Hormann: гаражные двери

Что обеспечивает сохранность автомобиля, хранящегося в гараже? Конечно входные двери и ворота, которые могут размещаться рядом друг с другом, но чаще всего, как на фото сверху, совмещены в единое целое.

В данной статье мы расскажем о конструктивных вариантах гаражных ворот, и требований к ним существующего стандарта. Ознакомившись с представленным нами материалом, вы узнаете о том, как правильно выбрать двери для гаража своими руками, и понять, в чём заключаются их достоинства и недостатки.

Какими бывают конструкцииа

Несмотря на то, что в процессе изготовления может участвовать и дерево, и пластик, металл был и остаётся основным материалом. Отдельного регламента на производство ворот именно для гаражей нет.

Они изготавливаются согласно стандарту 31174, в котором сформулированы требования ко всем видам металлических ворот – в том числе и гаражных.

Классификация

Первый признак, по которому классифицируют большие двери в гараж, это направление и способы их открывания. Для наглядности, представим вам краткую аннотацию в виде таблицы, сопровождаемую картинками.

Способ открывания	Отличительные особенности
Двери с распашной конструкцией	Если вы хотите установить двери в гараж своими руками – распашной вариант – это то, что вам нужно. Во всяком случае, здесь нет сложной автоматики, для установки которой требуется участие специалиста. Конструкция распашных полотен чаще всего щитовая.
Сдвижные двери для гаража (откатные)	Отличительной особенностью является наличие в системе несущего элемента – опорной балки, на которую приходится основная нагрузка. Существует несколько модификаций откатных сооружений: монорельсовые, консольные, подвесные.
Изделия секционного типа	Основным достоинством секционного типа, можно считать их маневренность — хотя, у них немало так же и других положительных качеств, о которых мы ещё расскажем. Такая конструкция идеально подходит для гаража малой площади, в котором негде особо развернуться.
Двери гаражные подъемные	Ворота с подъёмным полотном, можно считать одним из самых надёжных вариантов для гаража. В отличие от секционных, здесь створка цельная, и, перемещаясь по направляющим, она поворачивается, плавно переходя из вертикального положения в горизонтальное.

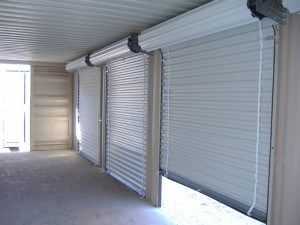

Роллетные	Роллетные имеют массу достоинств: они не требуют дополнительного места, легко открываются, не ограничивают видимость при выезде из гаража. Как правило, их устанавливают на гаражах, пристроенных к жилому дому, или располагающихся в цокольном этаже. На гаражах, обращённых фасадом на улицу, их не ставят, потому что в прочности роллеты значительно проигрывают всем прочим вариантам. К тому же, рулонные практически не удерживают тепло.

Отличаются гаражные ворота и по такому признаку, как вариант исполнения, который может совпадать со способом открывания. Как и любые двери, они бывают рамочными, щитовыми, филёнчатыми, иметь элементы остекления, решётки для вентиляции, или профильные вставки, а так же быть утеплёнными (см. Утепление дверей гаража: что надо делать) или холодными. А вот секционные и роллетные ворота стоят в классификационном списке особняком, так как у них совершенно индивидуальные по своему действию механизмы.

Почти все автоматические двери для гаража, одновременно выполняют и функции. Хотя в некоторых из них, как и в распашных моделях, предусмотрена калитка. Есть ещё складывающиеся ворота, которые открываются по типу гармошки, но их устанавливают в основном, не в частных гаражах, а в производственных боксах.

Особенности гаражных дверей

Видео в этой статье на тему: «Гаражные двери своими руками» — поможет вам лучше разобраться в конструкциях и механизмах открывания ворот. Надеемся, что из предложенного ролика вы почерпнёте для себя немало полезной информации. А в данной главе мы чуть более подробно осветим конструктивные и прочие особенности каждого из представленных в таблице вариантов.

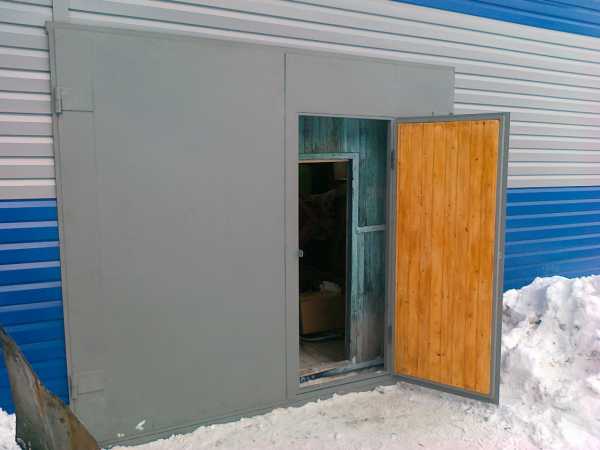

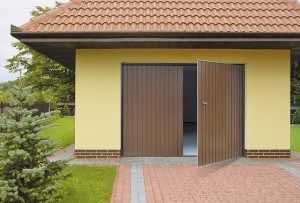

Что нужно знать о распашных воротах

Так как распахивающиеся двери и ворота человечество изобрело первыми, то их можно смело отнести к категории классических. Распашные полотна можно своими руками не только установить, но и при желании даже изготовить. Конечно, цена самодельных ворот получится гораздо ниже, и в тех случаях, когда экономия является основной целью, это неплохой выход.

Итак:

• Во всяком случае, найти информацию о том, как собрать щитовые полотна из дерева, сварить ворота из листовой стали, как утеплить двери в гараже или декорировать их, никакого труда не составит. Только всё это довольно трудоёмко, и получится, как надо, далеко не у каждого. Зато в продаже всегда можно найти недорогую модель в бюджетном ценовом диапазоне.
• Скорее всего, это будут две распахивающихся створки на несущей раме, без всяких там комфортных дополнений. Калитки в таких воротах может не быть, что не очень-то удобно в том случае, когда владельцу гаража нужно не просто взять или поставить в него автомобиль, а, допустим, провести там целый день, занимаясь ремонтом.

Чем утеплить двери в гараже: обшивка из вагонки

• Некоторые товарищи умудряются вырезать входную дверь в металлической створке ворот самостоятельно. При этом, нужно усилить металлическими пластинами периметр калитки, приварить петли, установить по периметру уплотнитель, смонтировать ручку и замки для гаражных дверей. И хотя наличие готовой калитки в гаражных воротах, автоматически увеличивает их стоимость на треть, самостоятельное её вырезание в глухом полотне, вряд ли можно считать такой уж хорошей идеей.
• Покупая дешёвую модель, придётся так же подумать, как утеплить двери гаража самостоятельно, так как никакой заводской теплоизоляционной начинки, в полотнах таких ворот не будет. Когда вы облагородите створки изнутри, обшив их, к примеру, пластиком или вагонкой, и заложите под облицовку пенопласт или минвату, то благодаря расходам на покупку этих материалов, общая стоимость конструкции значительно подрастёт.

Ворота из сэндвич-панелей, с распашным механизмом открывания

• Так что в конечном итоге будет не совсем понятно, в чём же выражается экономия, к которой вы изначально стремились. Гораздо проще приобрести ворота с утеплёнными распахивающимися створками, которые изготавливаются из сэндвич-панелей. Этот многослойный материал с сотовым заполнением, замечательно сохраняет тепло. Он позволяет уменьшить расходы на обогрев гаража зимой — вот где надо искать экономию!

Наиболее дорого обходятся кованые ворота, себестоимость которых зависит от дизайна.. При этом нельзя сказать, что они более надёжны, чем, например, вариант из листовой стали, не имеющий каких-либо декоративных изысков. Чаще всего, кованый декор просто показывает уровень обеспеченности владельца гаража.

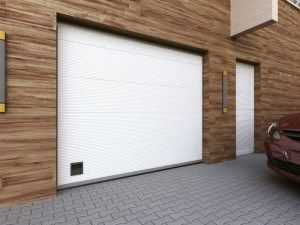

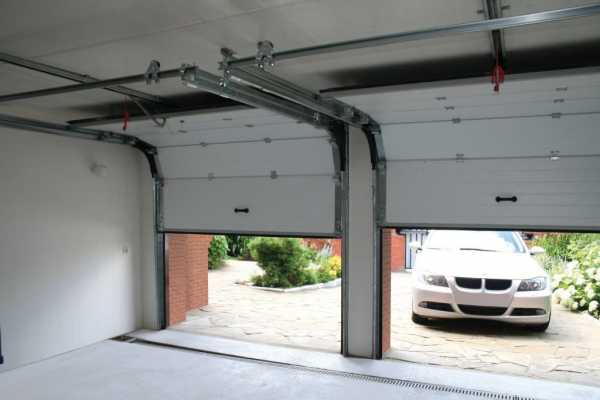

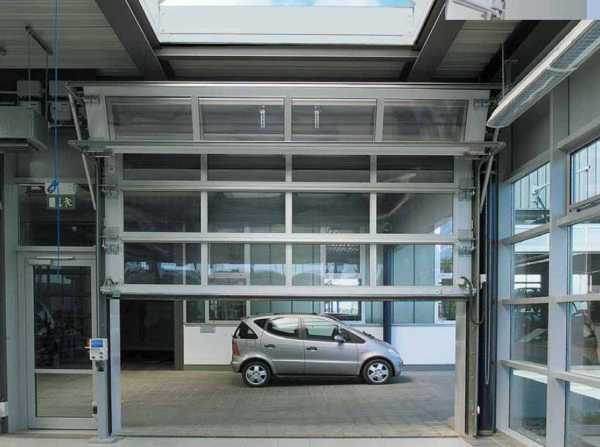

Ворота секционные

Главным достоинством секционного полотна является тот факт, что его практически невозможно взломать. Такие ворота всегда утеплены и не требуют места ни снаружи, ни изнутри гаража.

Таким образом, установив ворота секционного типа, хозяин «убивает сразу двух зайцев»: экономит тепло и полезную площадь в гараже.

• В их производстве, так же, как и в некоторых распашных моделях, используют сэндвич-панели. Только здесь они не заключены в жёсткую рамку, а разделены на несколько частей, скреплённых между собой петлями. Таким образом, получается легко трансформирующееся гибкое полотно, приводящееся в движение торсионной системой.

Принцип открывания секционных ворот

• Состоит она из: направляющих профилей с полиамидными роликами, ограничивающих перемещение полотна; валов; тросов, а так же барабанов, на которые они наматываются. Движутся секционные ворота практически бесшумно: створки плавно смещаются, располагаясь в подпотолочном пространстве.

Обратите внимание! Сразу скажем, что в такой системе нет никакой опасности обрыва тросов – в случае чего, движение полотна блокируется храповыми муфтами. Данную меру предосторожности отнюдь нельзя назвать лишней, так как вес дверного полотна может достигать трёхсот килограмм.

• Уравновешивается такая система пружинным механизмом, который заодно и снижает весовую нагрузку. Поэтому полотно ворот очень легко поднимается даже вручную, для чего требуется потянуть за специальную рукоятку. В некоторых моделях, открывание ворот осуществляется благодаря цилиндровому механизму.
• Ворота секционной конструкции могут приводиться в движение и автоматически – для этого к ним подсоединяют электрический привод. Практически все модели, управляемые таким способом, могут работать так же и ручном режиме.

Замыкание секционных ворот

• Переключение режимов производится при помощи специального ключа, который очень выручает в случае, когда, например, в результате отключения электроэнергии полотно заблокировалось. Соответственно, на секционных воротах должен быть не только электронный, но и механический замок.

Довольно сложный механизм действия, нисколько не препятствует оборудованию ворот калиткой, только вот не всякая ширина полотна позволяет это сделать. Здесь та же ситуация, что и с распашными воротами: если полотно оборудовано входной дверью, то стоить она будет процентов на тридцать-сорок дороже.

На цену, конечно же, влияет и вариант декоративной лицевой отделки – это может быть и мозаика, и красивый рельеф, и подсветка.

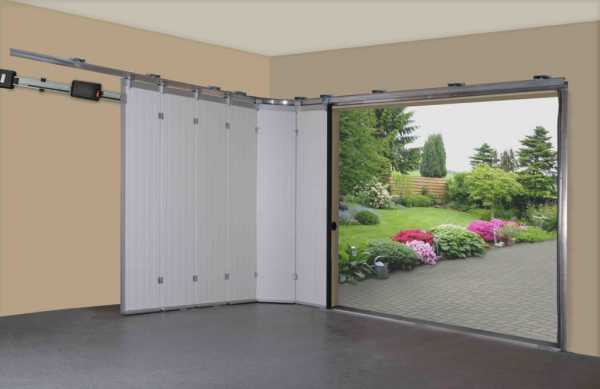

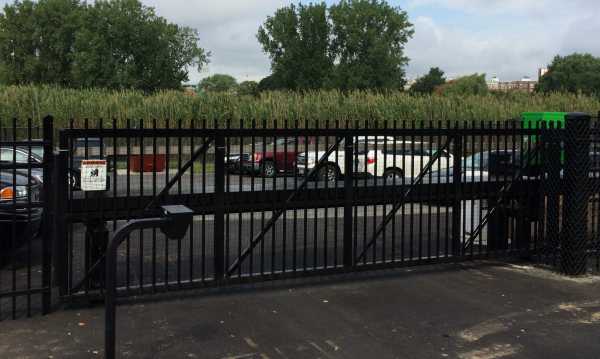

Откатные двери для гаража

Ворота с откатным полотном делятся на несколько групп. Во всех случаях, при воздействии на створку определённой силы, она откатывается в сторону, открывая проём. Только вот принцип приведения полотна в движение, у них несколько отличается.

• Например, масса рельсовых ворот, створка которых движется на роликах, приходится на направляющую балку, жёстко закреплённую по нижнему периметру проёма. Такие ворота не имеют ограничений в размерах проёма, материалов изготовления полотна, и, соответственно, их веса.

Сдвижные двери на гараж

• Их масса равномерно распределяется на балку, что позволяет установить ворота, которые называют ещё сдвижными, даже в криволинейный или короткий проём. Только для этого нужно, чтобы полотно, аналогично секционному варианту, состояло из нескольких подвижно соединённых элементов. Разница только в том, что при движении, они не поднимаются вверх, а сдвигаются в сторону.
• Существуют модели откатных ворот и с подвесным полотном. Здесь тоже есть ролики, только располагаются они не внизу, а как у шторы, находятся сверху. Соответственно, и направляющая балка монтируется по верхней горизонтали проёма.

Комплектующие для откатных ворот: ролики

• Но если в монорельсовом варианте практически нет ограничений по весу полотна и габаритов проёма, то в воротах с подвесной створкой, решающую роль играет высота проёма и несущая способность установленной в него балки. Зато, данная конструкция позволяет установить несколько створок, откатывающихся в разные стороны.

Откатные ворота могут работать как в ручном режиме, так и подключаться к автоматике — последнее, кстати, вовсе не обязательно. И надо сказать, что при сильном ветре, когда распашные створки бывает довольно сложно открыть, откатное полотно таких проблем не доставляет.

Подъёмные полотна для ворот

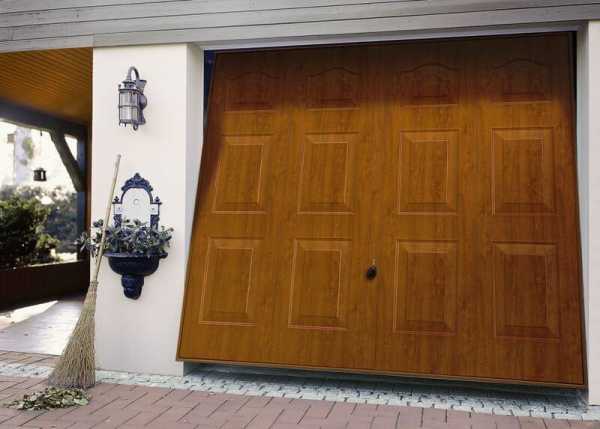

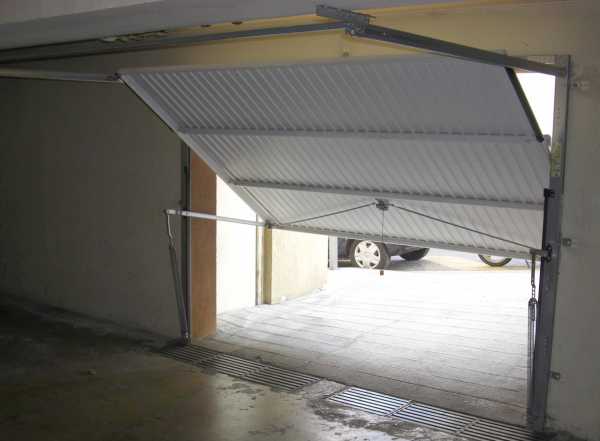

Открывание ворот с подъёмно-поворотной створкой, осуществляется за счёт её плавного перехода из вертикальной плоскости в горизонтальное положение. Здесь, как и в секционных моделях, полотно поднимается под потолок, и осуществляется это движение посредством рычагов и пружин, а рама так же изготавливается из стальных труб с прямоугольным сечением.

Обратите внимание! Преимущество двери данного типа, состоит в отсутствии шарнирных соединений, которыми отличаются рулонные и секционные ворота. Поэтому они более просты в управлении, более надёжны и экономичны в эксплуатации. Само полотно может выполнено из абсолютно любого материала: листовой оцинкованной стали, профлиста, сэндвич-панели, дерева, высокопрочного пластика.

Итак:

• Для долговечной и бесперебойной работы, подъёмно-поворотные полотна оснащают дополнительными элементами. Например, внизу створки устанавливается ограничитель – планка, которая не позволяет быстро изнашиваться упорной части ворот. Окантовочный резиновый уплотнитель, сохраняющий свою эластичность в течение длительного срока, предупреждает попадание влаги в помещение гаража.

Открывание подъёмно-поворотного полотна

• При необходимости, к комплекту ворот можно приобрести декоративные накладки, которые компенсируют щели между контуром ворот и периметром проёма. Они, кстати, могут так же исполнять роль декорирующих элементов. Можно заказать ворота определённой комплектации.
• Например, в неё могут входить полиуретановые панели, закрепляемые на внутренней поверхности полотна для улучшения его теплоизоляционных свойств. В полотне могут быть установлены элементы остекления, либо дополнительные запорные устройства. В качестве дополнительного оборудования, в комплект к таким воротам может быть изготовлена и боковая дверь – естественно, всё в одном стиле.

Управляются подъёмные ворота с помощью кнопки, установленной внутри гаража, или дистанционного пульта. Ручной привод идёт в стандартной комплектации изделия, а вот для того, чтобы подключить автоматическое управление, придётся дополнительно приобрести электрический привод.

sdelaidver.com

Подъемные ворота: основные виды и преимущества (25 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

08.10.2017

Автомобильная индустрия развивается активно, что ведет за собой развитие и промышленности, которая имеет к ней непосредственное отношение. В данном случае речь пойдет о гаражных воротах, которые используются для защиты имущества. Гаражные подъемные ворота – один из наиболее удобных и комфортных в использовании видов. Такие ворота могут быть цельными, роллетными или секционными, поэтому крайне важно знать, как выбрать ворота, которые идеально подойдут под потребности пользователя и особенности гаража.

Преимущества и недостатки

Гаражные подъемные ворота обладают массой преимуществ, основным из которых является надежная защита автомобиля. Они изготавливаются из прочных и износостойких материалов, поэтому хорошо выдерживают грубую физическую силу.

К тому же такие конструкции гарантируют отличные показатели теплоизоляции помещения. Это связано с тем, что они не имеют щелей и зазоров, что не дает возможности теплому воздуху покидать помещение, поэтому если установить подъемные гаражные ворота, не придется переживать за поддержание оптимальных температурных показателей в любое время года. Зимой в таком гараже будет достаточно тепло, чтобы с первого раза завести автомобиль, а летом из-за жары не будут пересыхать резиновые детали транспортного средства.

Еще одним преимуществом таких гаражных ворот является экономия пространства. Если перед распашными воротами должно быть свободное пространство, чтобы их открыть, то перед подъемными воротами не нужно чистить снег или оставлять много места для их открытия. Гараж можно поставить вплотную к въезду на участок, что экономит пространство в случае небольшой придомовой территории. Освободившее пространство можно использовать по своему усмотрению.

Также можно оборудовать подъемные ворота с дверью. Это позволит отказаться от дополнительной двери в гараж. Наличие калитки сделает использование гаража еще более удобным и комфортным.

Такое устройство сложно сломать. Использование автоматической системы делает использование конструкции удобным и надежным. Для безопасности ворота снабжаются обратным ходом – если при опускании ворота натыкаются на препятствие, они возвращаются в первоначальное положение. Это минимизирует вероятность травмы человека и повреждения автомобиля.

Однако подъемные ворота в гараж обладают и некоторые недостатками:

• Основным из них является изнашиваемость конструкции, поэтому рекомендуется избегать интенсивного применения. Не следует проводить больше, чем десять подъёмов в сутки.
• Механизм подвержен негативному влиянию повышенной влажности и перепадов температур.
• Большой вес конструкции, который требует использования качественной и надежной рамы.
• При значительном повреждении полотна потребуется его полностью снять для ремонта или замены.

Несмотря на незначительные недостатки, использование подъёмных ворот является невероятно удобным и эргономическим решением.

Виды механизмов подъемных ворот

Существуют различные типы подъемных ворот. Каждый вид предпочтительно использовать в различных случаях. Виды подъемных ворот:

• Подъемно-поворотные ворота. Отличаются аккуратным внешним видом, не занимают много пространства внутри и снаружи. Могут устанавливаться в проемы любого размера. Также их отличает простота монтажа, надежность, легкость использования.
• Секционные подъемные ворота. Не требуют свободного пространства для открывания. Полотно состоит из нескольких секций, и не уменьшает пространство внутри гаража. Для производства секционных ворот с калиткой или без нее используются многослойные панели, которые повышают теплоизоляционные свойства гаража. Монтаж качественного замка и автоматики позволит защитить автомобиль от угона.
• Подъемные гильотинные ворота. В процессе открытия такие ворота уходят наверх въезда в гараж, поэтому они еще называются вертикальными. Их монтаж не всегда возможен в случае небольшой высоту гаража.

Отдельно следует выделить механические и автоматические подъемные ворота. Большинство современных конструкций оснащены автоматической системой по умолчанию. Однако систему управления можно поставить и самостоятельно.

Изготовление подъемных ворот

Установка подъемных ворот – дорогое удовольствие, поэтому многие владельцы гаражей предпочитают изготавливать их самостоятельно. Чаще всего в таком случае выбирают подъемно-поворотные конструкции. Они состоят из щита, коробки и механизмов, которые приводят щит в действие.

Чтобы сделать подъемные ворота для гаража своими руками, потребуется три бруса с сечением 120 на 80 мм, один из которых длинной 2,75 м, а второй – 2,3 м, а также металлические пластины или угольники для скрепления брусков. Коробку следует закрепить при помощи металлических штырей.

Первым этапом, который позволит сделать подъемные ворота, является изготовление полотна. Для его производства потребуется:

1. Полотно ворот должно иметь уголковую раму. Для дополнительной прочности используются ребра жесткости. Они позволяют защитить ворота от механических повреждений и деформации в результате воздействия высокой влажности и перепадов температур.
2. Рама обшивается досками, после чего – листовым металлом.
3. При изготовлении рамы должен проводиться тщательный расчет ее размеров. Они должны составлять 2,5 на 2,1 метров. Если подходящей рамы нет, то для ее производства необходимость использовать уголок 35 на 35 на 4 мм.

После чего необходимо построить главную опору для механизма. Для этого лучше применять уголок 65 на 65 на 6 мм. Основные этапы, как сделать главную опору:

1. Просверлить отверстия в одной из полок, которые будут применяться для крепления к стойкам коробки.
2. На другой стороне сделать три отверстия для крепления кронштейна и рычага механизма.
3. В качестве опоры для пружины рекомендуется применять швеллерный кронштейн, а для крепления кронштейна к пружине – регулировочную пластину.
4. Чтобы сделать подъемные ворота своими руками, рекомендуется использовать пружину диаметром более 30 мм, а в нижней части пружины прикрепить регулятор натяжения.
5. Для изготовления шарнирного узла применяется уголок, который необходимо приварить к раме.

Теперь рассчитываем рельсы для ворот. По ним и будут перемещаться ворота. Для изготовления следует применять уголки, которые нужно приварить так, чтобы между вершинами оставалось расстояние как минимум 50 мм. После чего необходимо приварить направляющие. Их монтаж должен быть произведен строго горизонтально. Чтобы с точностью произвести все вычисления, рекомендуется использовать специальный калькулятор или компьютерную программу. Только люди с инженерным опытом смогут провести все вычисления самостоятельно без использования дополнительных инструментов.

Дополнительные функции подъемных ворот

Современные производители предлагают широкий ассортимент моделей и конструкций подъемных ворот. Клиент может выбрать подъемные рулонные ворота, поворотные, секционные, вертикальные с электроприводом или механические.

При выборе следует учитывать дополнительные функции и особенности:

1. Жесткий каркас. Позволяет защитить ворота от взлома и гарантирует им повышенную безопасность.
2. Выбор панелей. Оборудование может быть изготовлено на основе стандартных или филенчатых панелей.
3. Дополнительная защита. Конструкция может быть защищена от защемления пальцев, поломок подъемного механизма и обрывов пружин или тросов.
4. Калитка. Наличие или отсутствие калитки – важная деталь при выборе ворот.
5. Тип управления. Управление воротами может быть электрическим или механическим.

Автоматика для подъемных ворот – самый удобный и комфортный способ управления открытием ворот. Такие конструкции оборудуются электроприводом и управляются при помощи дистанционного пульта. Это позволяет открыть и закрыть ворота, не выходя из машины. Монтаж таких ворот – отличное решение для тех, кто ищет надежные, долговечные, прочные и удобные в использовании конструкции.

Подъемные ворота отличаются комфортом применения, безопасностью и компактностью. Их можно использовать даже при недостаточном пространстве возле входа в гараж, а широкий ассортимент конструкций позволит подобрать оптимальный вариант в каждом конкретном случае.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

roomplan.ru

Подъемные ворота в гараж — DRIVE2

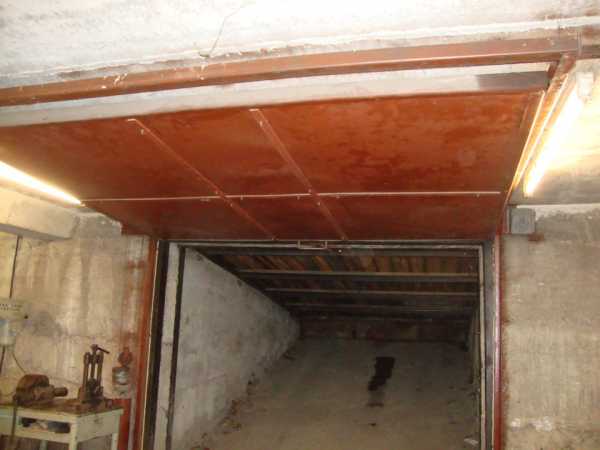

Для тех кто проводит много времени в гараже не лишним будет зимой сохранить тепло, а летом прохладу. Для этого я использую дополнительные ворота, изготовленные из гнутого швеллера по периметру, внутри заполненным пенопластом, а снаружи облицованным тонким листом.

Данная конструкция, с помощью четырех подшипников качения, закрепленных по углам, по направляющим,
поднимается под потолок гаража,

где никому не мешает, и не занимает место.

Если посмотреть на процесс со стороны

все происходит вот таким образом

Вопреки ожиданиям, конструкция получилась тяжеловатой, поэтому пришлось прибегнуть к помощи тросика, блочков, и контргруза. На запасовке троса необходимо остановиться подробнее потому как есть нюанс. Трос используется цельный, один конец которого закреплен за правую нижнюю опору

Полный размер

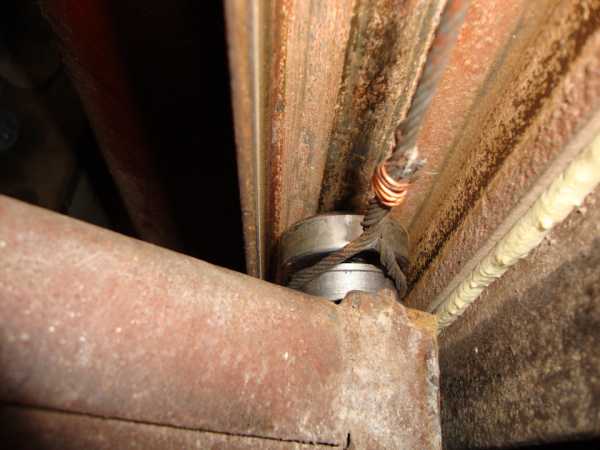

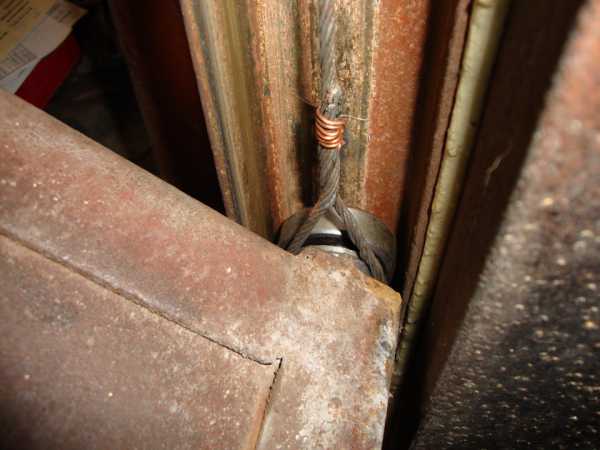

трос заплетен петлей и одет на ролик, внутри которого находится подшипник

Полный размер

если посмотреть снизу, то видно что на одной оси расположены подшипник, двигающийся по направляющим и отдельно, шарнирно закрепленный трос.

Полный размер

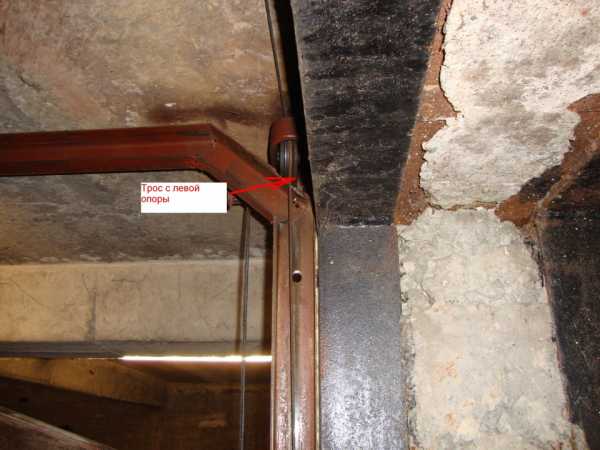

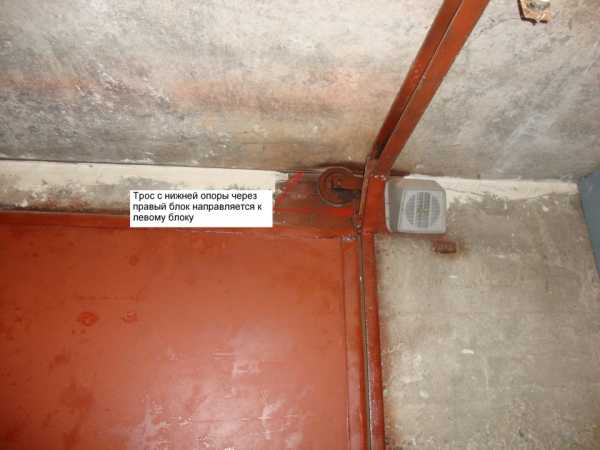

далее трос с нижней опоры через правый блок направляется к левому блоку

Второй конец троса аналогично закрепляем за левую нижнюю опору и понимаем на левый блок

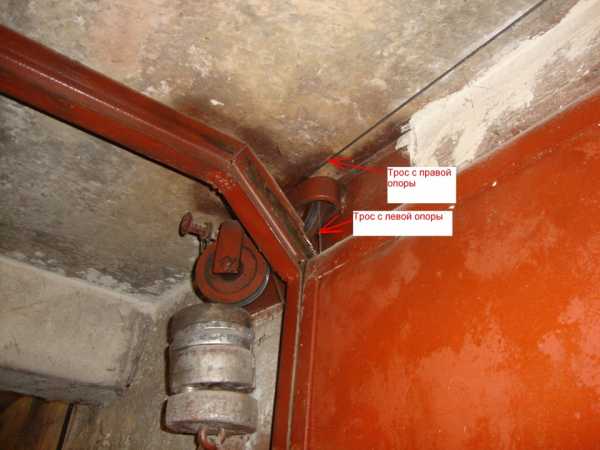

вот обе ветви троса сходятся на левом блоке и направляются на подвижный блок к которому прикреплен контргруз

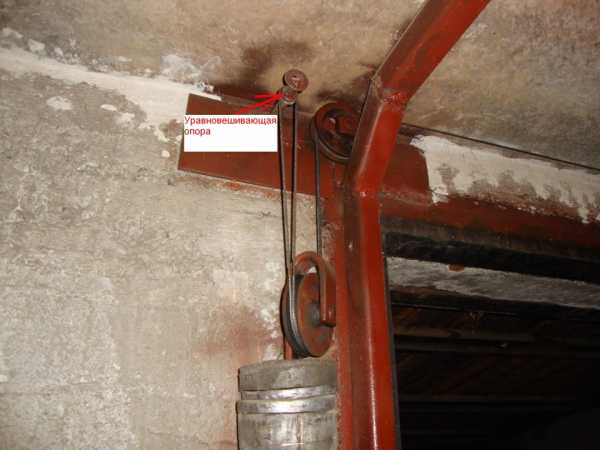

пройдя через подвижный блок «середину» троса навешиваем на уравновешивающую опору, представляющую собой свободно вращающуюся на арматуре, внутреннюю обойму от разбитого подшипника, на которую, собственно и навешен трос.

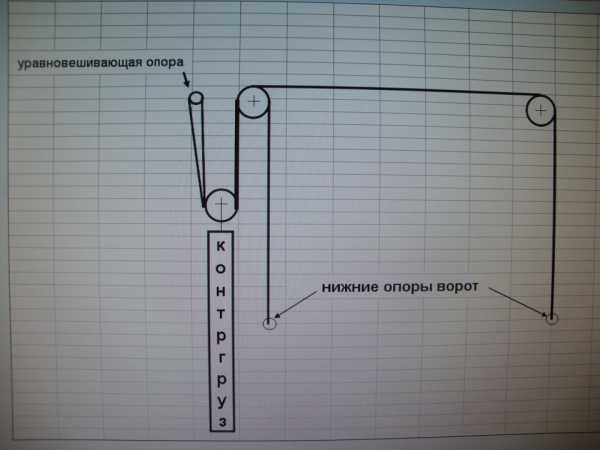

Такая схема запасовки позволяет автоматически выровнять усилия по обеим ветвям троса, что предотвратит перекос ворот в момент подъема.

В открытом состоянии ворота фиксируются сдвигающимся шибером, для предотвращения несанкционированного закрытия в случае аварийного обрыва троса ( ну в смысле береженого — бог бережет)

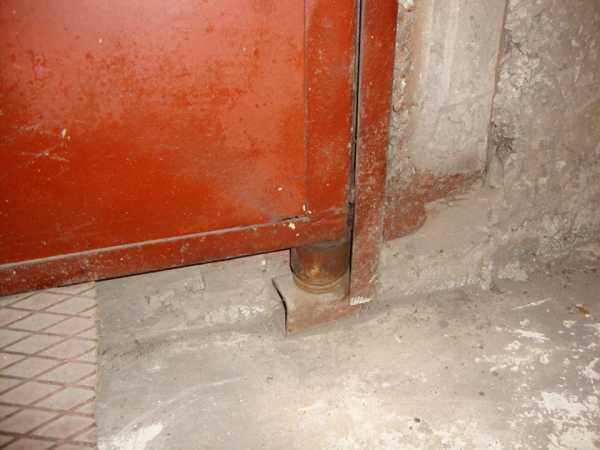

В нижнем положении ворота подпружиненны для более легкого открывания.

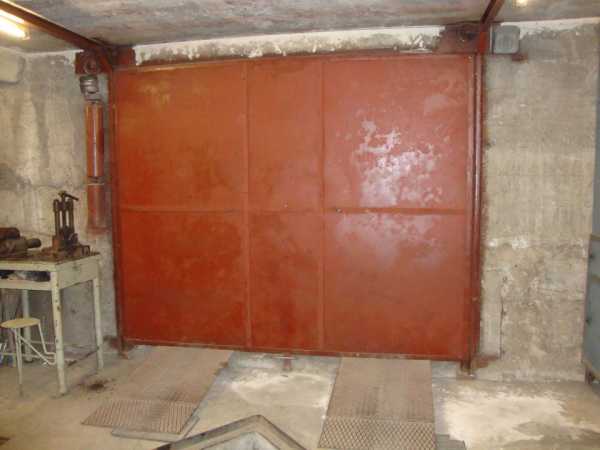

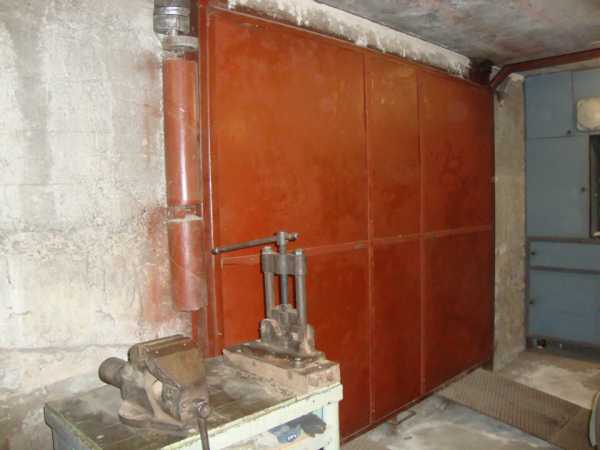

В закрытом состоянии выглядят вот так.

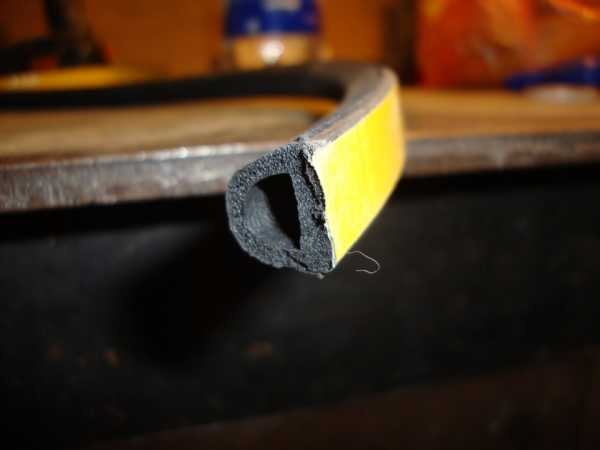

Для герметичности с наружной стороны, ворота проклеены самоклеющимся резиновым профилем

Теперь в гараже зимой тепло, летом прохладно.
Вот так эта конструкция работает

www.drive2.ru

Как сделать и утеплить гаражную дверь своими руками

Гараж – очень важное помещение не только для автомобиля, но и его владельца. Ремонт гаража обязательно коснётся и дверей помещения. Двери в гараж можно сделать из разных материалов и по различным схемам, но практически любой автовладелец, при наличии небольших навыков, сможет сам установить гаражные двери. Изготовление своими руками сэкономит деньги и поднимет настроение. Главное – во всем детально разобраться.

железные гаражные ворота

Из какого материала лучше сделать дверь в гараж

Двери в гараж – младший брат гаражных ворот. Если ворота предназначены для того, чтобы машина свободно заезжала в помещение, то двери необходимы для свободного перемещения автовладельца. Если человеку необходимо зайти в гараж, то не обязательно открывать все ворота.

Практически все гаражные ворота имеют дополнительную дверь. Материалы для таких дверей разнообразны, и их выбор зависит от личных предпочтений хозяина. Но, в большинстве случаев, люди ориентируются на материал, из которого сделан гараж и его ворота.

Для кирпичного варианта прекрасным решением будут стальные двери или сборные конструкции. Вообще металл занимает первое место среди материалов для ворот гаража. На втором месте – дерево. Кстати, деревянные двери будут лучше смотреться, если гараж также обшит деревом.

Если сравнивать эти два материала, то профнастил, конечно, предпочтительней. Он крепче, легче монтируется, а также безопасен в плане возгорания. Гарантия на профнастил может выдаваться до 20 лет. Основным преимуществом дерева является его недорогая цена, а также аккуратный внешний вид. Из отрицательных моментов отметим недолговечность и пожароопасность. Поэтому большинство автовладельцев выбирают металлические двери для гаража.

деревянная дверь отдельно от ворот

Виды дверей для гаража

Кроме материала необходимо определиться и с видом дверей и ворот для гаража. В большинстве случаев, при выборе типа дверей, владелец ориентируется на наличие свободного пространства возле гаража, а также внутри него. Существует несколько типов гаражных ворот:

1. Распашные. Требуют пространства возле гаража. При этом стоят дешево, сделать самим легко. Это самый распространенный и наиболее древний вид дверей. Ворота распашного типа используются и в гаражах, и при входе во двор.
2. Подъемные двери в гараж. Такой механизм при открытии просто поднимается к потолку. Места вокруг гаража и внутри не требуется. Кроме прочих достоинств, имеют эстетичный внешний вид. Гаражные ворота подъемные с дверями имеют ряд преимуществ перед остальными видами ворот. Механизм используется шарнирно-рычажный.

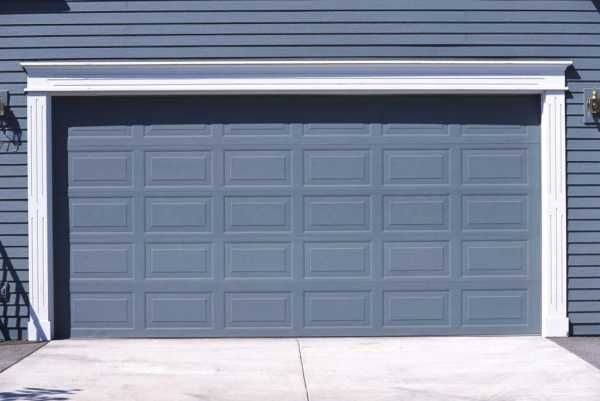

3. Секционные ворота. Вся конструкция представляет собой некоторое количество секций, которые при открывании складываются гармошкой. Такой вид дверей отлично экономит место, а также надежно закрывается. В основе лежит пружинный механизм.

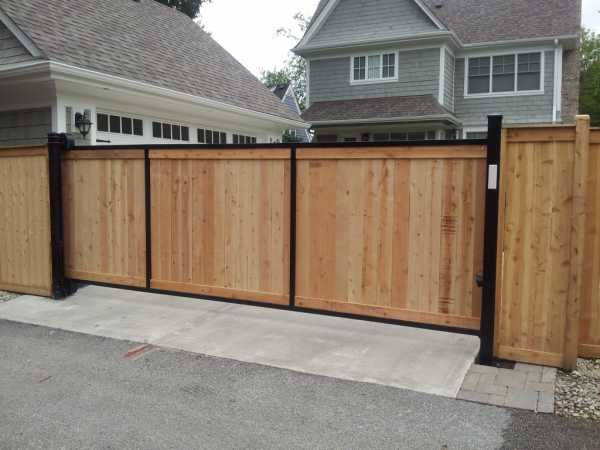

4. Откатные ворота. Для такого вида ворот требуется дополнительное пространство, поскольку они сдвигаются в сторону, ширина стен должна быть соответствующей.
5. Роллетные. Двери, при открывании, полностью убираются в специальную коробку, которая размещена над ними.

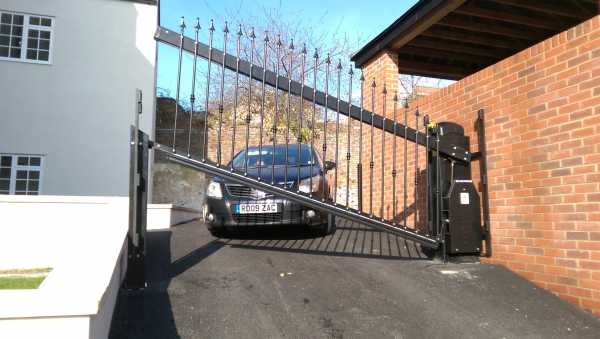

Практически все виды ворот можно открывать двумя способами: вручную или при помощи пульта – автоматически. Последний вариант очень удобен, и пользуется популярностью среди автовладельцев.

типы гаражных ворот

Инструкция по установке двери

Проще всего изготовить двери в гараж своими руками, если они распашного типа. Для этого не понадобится сложных девайсов. Пригодятся следующие инструменты:

1. Болгарка.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Строительный уровень.
6. Шарниры.
7. Металлический уголок.
8. Слесарные уголки.
9. Шуруповерт.
10. Утеплитель.
11. Монтажная пена.
12. Петли.
13. Сталь толщиной до 5 мм.

В первую очередь следует сделать чертеж. На нем должны быть нанесены размеры створок ваших ворот.

Важно! Если створки разного размера, это обязательно указывается в чертеже.

Затем приступаем к изготовлению рамы для ворот. Этот процесс необходимо производить на ровной площади, чтобы можно было свободно разметить размеры, а также закрепить углы при помощи угольника. Потом раму надо сварить и отшлифовать все швы.

На втором этапе изготавливается каркас для створок, который должен быть меньше, чем сама рама. Все углы при креплении должны быть прямыми. Только после этого каркас можно сварить.

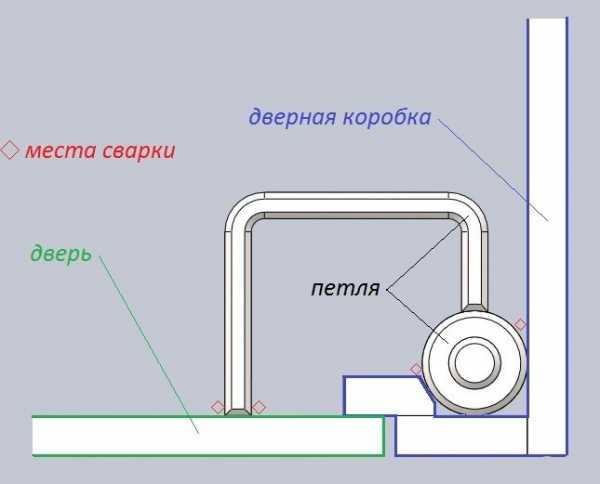

скрытая петля

Затем изготавливаем створки из двух полотен. Каждое из них по размеру должно быть выше, чем проем в гараже, на 3 см. По ширине полотна должны различаться относительно гаражного проема. Один лист уже на 2 см, второй – еще больше. Затем нужно приварить листы таким образом, чтобы они и сверху, и снизу имели запас по паре см. Приварить петли.

Установка петель является очень ответственным моментом, поскольку важно правильно распределить нагрузку на будущие ворота. При установке гаражных ворот необходимо использовать отвес.

Завершающим шагом становится покраска ворот. Это необходимо сделать не для красоты, а для защиты от ржавчины и других разрушительных явлений. Лучшим вариантом для покраски будет акриловая краска. Важно обращать внимание на мелкие детали и швы. Их необходимо прокрашивать тщательней. Перед нанесением краски нужно зачистить поверхность наждачкой.

Только после всех манипуляций смело ставьте замок на свои двери. Замки бывают нескольких видов. Тяжелее всего устанавливается врезной замок, а навесной является самым распространенным вариантом.

замок

Как утеплить дверь в гараж своими руками

Как утеплить двери в гараже? Вопрос актуальный для тех, у кого есть отопление в самом гараже. Поскольку утеплять неотапливаемое помещение нет смысла.

Чаще всего для утепления используется пенопласт. Это наиболее качественный и недорогой материал для утепления дверей гаража. Для утепления своими руками есть алгоритм действий:

1. Разметить места, где будут располагаться блоки пенопласта.
2. Разрезать пенопласт согласно размерам.
3. Установить на жидкие гвозди деревянные рейки.
4. Заполнить все пенопластом.
5. При помощи монтажной пены залить щели между воротами и утеплителем.
6. Клей и пена должны высохнуть, после чего вырезается по размеру фанера, пропитывается специальным составом и крепится к створкам.

Важно! Если уплотнитель прикрепить неаккуратно, то со временем будет образовываться конденсат, который негативно сказывается на качестве конструкции. Кроме пенопласта, можно использовать минвату, а также пенополиуретан и экструдированный пенопласт.

Отдельно нужно сказать о двери из дома в гараж. Она находится не на воротах, а соединяет гараж с домом. Это очень удобно. Важно понимать, что такая дверь должна быть не только красивой, но и безопасной.

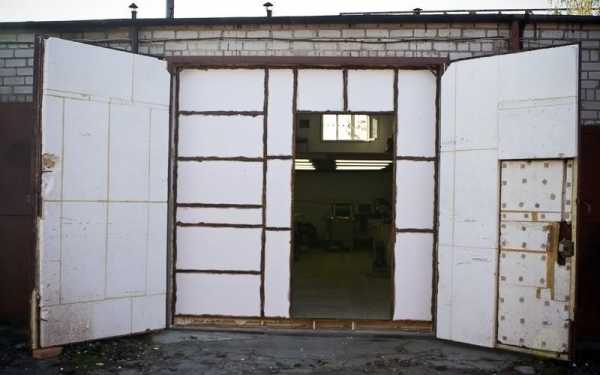

утепление пинопластом

В заключение

Гаражные ворота можно подбирать на любой вкус и кошелек. Самое главное – понимать, что они должны быть безопасны, служить долго, легко открываться, при этом, не занимая много места.

Чтобы не тратить деньги на специалистов, вполне можно самому, при помощи нехитрых инструментов и собственного чертежа, изготовить и

повесить такие ворота. А в конце просто врезать надежный замок и покрасить конструкцию.

Вот и готов дом для вашего железного коня. Если хотите установить более сложную модель с автоматическим управлением, тогда придется обращаться к мастерам.

vseogarage.ru

Подъемные ворота своими руками для гаража: чертежи

Сделать подъемные ворота своими руками, сэкономить деньги для семейного бюджета, а заодно продемонстрировать окружающим свое мастерство. Пусть приходят за советом. Почему бы и нет? Ворота для гаража станут визитной карточкой автовладельца.

Размышления у гаражных ворот

Вот гараж с массивными воротами распашного типа. Выглядят неэстетично, массивные створки, лязгающие, с уродливыми замками. Хочется заменить чем-нибудь изящным, радующим глаз, но цены… Все дорого — и сборный комплект, и установка. А может сделать подъемные гаражные ворота своими руками? Ведь не боги горшки обжигают, тем более, устанавливают ворота. Кто в детстве не собирал модели конструктора? Тут тоже самое, только размеры в несколько раз больше и присутствует элементарный поворотный механизм. Выбираем модель и настраиваемся сотворить чудо:

1. Раздвижные не подходят, хоть внутренние, хоть наружные. Ширина гаража не располагает к такому варианту.
2. Горизонтальная распашонка, где створка с петлями на верхнем косяке? Гаражные ворота подъемные, но конструкция не подходит из соображений безопасности и защиты от взлома.
3. Рулонные модели — это для промышленных складов. Установить самому нелегко, плюс обслуживание и уход создадут дополнительные проблемы и расходы. Конструкция не для частного гаража.

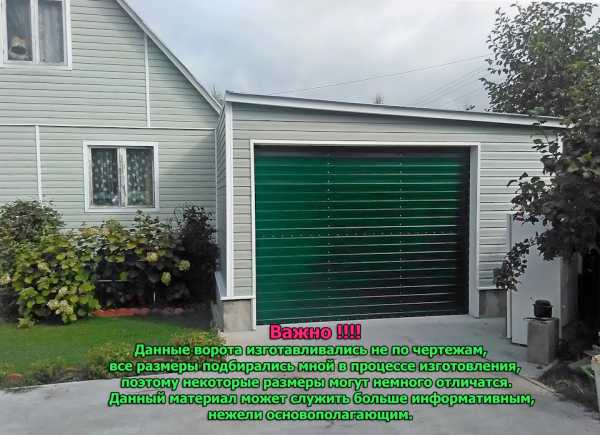

4. Роллеты — уже теплее. Они же рольставни или защитные жалюзи, то есть, подъемно-секционные ворота. Подойдут тем, кого не страшат цены и сложности монтажа и визгливые звуки, которые создают несмазанные ролики.
5. Подъемно-поворотные ворота на шарнирно-рычажковом механизме. По параметру «цена и простота в установке» — лучший выбор гуманитария. Впрочем, инженеры и техники тоже склоняются в их пользу. Гаражные подъемные своими руками — именно так!

Итак, 2 последних номера лидируют в рейтинге. Рассмотрим каждый из них.

Секция — раз, секция — два, секция — n

Роллеты поставляются готовым комплектом. Секции изготавливаются под размеры ворот. Остальное — подъемный механизм, ролики, направляющие, комплектующие узлы и детали — стандарт. Что удобно, если возникнет вопрос замены.

Монтаж, если внимательно изучить схему, не составит труда. Подъемно-секционные ворота выглядят эстетично, особенно, когда гараж и жилой дом непосредственно примыкают друг к другу и составляют единое здание с внутренней дверью между помещениями. В случае неисправности подъемного устройства можно пройти в гараж через дом и поднять ворота с помощью запасного привода.

Кроме сложности конструкции, есть другие недостатки:

1. Непросто обеспечить герметизацию, особенно в верхней части, где секции разворачиваются и скользят вдоль потолка. Даже в закрытом состоянии там остаются неплотности, через которые поступает холодный воздух, что в условиях российской морозной зимы существенный недостаток.
2. Места соединения секций — слабое звено в смысле защиты от взлома. В этом они проигрывают цельной металлической створке.
3. Для отдельно стоящего гаража требуется либо запасной вход, либо внешний аварийный привод подъемника на случай поломки мотора или обрыва электропитания.
4. Такое устройство не подпадает под определение самодельные подъемные ворота и не станет гордостью умельца. Купил, установил — кто угодно сумеет.

Конечно, каждый решает сам, что ему лучше подходит. Ворота для гаража — это в некотором роде лицо владельца и элемент декора, за которым скрывается автомобиль. Они должны соответствовать друг другу.

Подъем переворотом

Кто занимался гимнастикой на перекладине, тот знает такое упражнение. Если возникло желание сотворить гаражные подъемные ворота своими руками, то здравый смысл подсказывает выбор в пользу подъемно-переворотных. Именно они позволяют полностью раскрыть творческий потенциал мастера. Все элементы конструкции можно выполнить самостоятельно, а в качестве подъемного механизма приспособить любое устройство, способное тянуть на себя с помощью любого привода: ручного, механического, электрического, гидравлического, в виде противовеса или с элементами пневматики. Вот где можно развернуться творческому человеку! Изготовление подъемных ворот становится увлекательным досугом.

Изучаем схемы. Все примерно одинаковые, принцип не сложен. Есть цельнометаллическая створка ворот, полностью закрывающая проем входа изнутри. Герметизация обеспечена. Теперь надо продумать, каким образом заставить эту створку подняться вверх и при этом развернуться на 90°. Вполне возможно, что в гардеробе или на кухне есть полка, где дверца открывается именно таким образом. Глядя на нее, понимаем, каким образом срабатывает шарнирно-рычажковое соединение, поворотный механизм, при котором дверца разворачивается и утапливается внутрь. В крайнем случае можно прогуляться в мебельный салон или скопировать чертежи в тематическом сообществе. Если уж делать своими руками, то все от начала до конца.

Сварщика придется пригласить. Крепежи, шарниры, металлические трубы, уголки и швеллер, из которых изготовим раму, штанги, стойки и рычаги, придется купить или раздобыть другим законным способом. Не забыть уплотнение, теплоизоляцию, элементы декора. Какая потребуется фурнитура, станет ясно в процессе сборки.

Отмеряем семь раз

Раз все делаем самостоятельно, то главное — не ошибиться в размерах. Стойки и раму смоделируем и замерим в натуре прямо в гараже. С кронштейнами, направляющими, рычагами и ограничителями немного сложнее. Если нет технических навыков к черчению, то можно обойтись школьным курсом геометрии, куском картона и коробкой из-под обуви. Из коробки делаем макет гаража.

Важно соблюсти пропорции фасада, проема двери и высоты потолка.

Из куска жесткого картона или пластика вырезаем «ворота». Затем берем палочки из суши-бара и моделируем механизм, работающий следующим образом:

• на шарнирное крепление в середине верхней кромки дверей подается тягловое усилие, направленное внутрь гаража, вдоль центральной направляющей на потолке;
• за счет боковых шарнирных рычагов дверь не падает, не волочится, а начинает разворачиваться, то есть, открывать проем;
• длина боковиков подбирается такая, чтобы, дойдя до верхнего горизонтального положения, дверь оставалась параллельной полу; боковые рычаги становятся ограничителями, конечниками, не дающими ей задираться;
• тягловое усилие увлекает верхнюю створку внутрь гаража и вдоль потолка, где, чтобы она не перекосилась, ее движение происходит внутри двух направляющих, ограничивающих дверь слева и справа.

Если на модели удалось воспроизвести механизм, то можно снять размеры и, зная пропорции макета, натуральную величину каждого элемента. После чего из заготовок и материалов скроить, изготовить и собрать комплектующие. Затем опробовать в работе и звать друзей, пусть посмотрят, какие подъемно-поворотные ворота своими руками сотворил их друг-гуманитарий и поучаствуют в торжественном открытии.

По вашему примеру каждый из них сможет свои ворота гаражные подъемные своими руками сотворить и пригласить уже вас на торжество.

tvoygarazh.ru

Подъемные ворота с дверью установка своими руками, монтаж автоматических вертикальных створ в гараж с электроприводом

Автомобильная индустрия развивается активно, что ведет за собой развитие и промышленности, которая имеет к ней непосредственное отношение. В данном случае речь пойдет о гаражных воротах, которые используются для защиты имущества. Гаражные подъемные ворота – один из наиболее удобных и комфортных в использовании видов. Такие ворота могут быть цельными, роллетными или секционными, поэтому крайне важно знать, как выбрать ворота, которые идеально подойдут под потребности пользователя и особенности гаража.

Гаражные подъемные ворота обладают массой преимуществ, основным из которых является надежная защита автомобиля. Они изготавливаются из прочных и износостойких материалов, поэтому хорошо выдерживают грубую физическую силу.

К тому же такие конструкции гарантируют отличные показатели теплоизоляции помещения. Это связано с тем, что они не имеют щелей и зазоров, что не дает возможности теплому воздуху покидать помещение, поэтому если установить подъемные гаражные ворота, не придется переживать за поддержание оптимальных температурных показателей в любое время года. Зимой в таком гараже будет достаточно тепло, чтобы с первого раза завести автомобиль, а летом из-за жары не будут пересыхать резиновые детали транспортного средства.

Еще одним преимуществом таких гаражных ворот является экономия пространства. Если перед распашными воротами должно быть свободное пространство, чтобы их открыть, то перед подъемными воротами не нужно чистить снег или оставлять много места для их открытия. Гараж можно поставить вплотную к въезду на участок, что экономит пространство в случае небольшой придомовой территории. Освободившее пространство можно использовать по своему усмотрению.

Также можно оборудовать подъемные ворота с дверью. Это позволит отказаться от дополнительной двери в гараж. Наличие калитки сделает использование гаража еще более удобным и комфортным.

Такое устройство сложно сломать. Использование автоматической системы делает использование конструкции удобным и надежным. Для безопасности ворота снабжаются обратным ходом – если при опускании ворота натыкаются на препятствие, они возвращаются в первоначальное положение. Это минимизирует вероятность травмы человека и повреждения автомобиля.

Однако подъемные ворота в гараж обладают и некоторые недостатками:

• Основным из них является изнашиваемость конструкции, поэтому рекомендуется избегать интенсивного применения. Не следует проводить больше, чем десять подъёмов в сутки.
• Механизм подвержен негативному влиянию повышенной влажности и перепадов температур.
• Большой вес конструкции, который требует использования качественной и надежной рамы.
• При значительном повреждении полотна потребуется его полностью снять для ремонта или замены.

Несмотря на незначительные недостатки, использование подъёмных ворот является невероятно удобным и эргономическим решением.

Существуют различные типы подъемных ворот. Каждый вид предпочтительно использовать в различных случаях. Виды подъемных ворот:

• Подъемно-поворотные ворота. Отличаются аккуратным внешним видом, не занимают много пространства внутри и снаружи. Могут устанавливаться в проемы любого размера. Также их отличает простота монтажа, надежность, легкость использования.
• Секционные подъемные ворота. Не требуют свободного пространства для открывания. Полотно состоит из нескольких секций, и не уменьшает пространство внутри гаража. Для производства секционных ворот с калиткой или без нее используются многослойные панели, которые повышают теплоизоляционные свойства гаража. Монтаж качественного замка и автоматики позволит защитить автомобиль от угона.
• Подъемные гильотинные ворота. В процессе открытия такие ворота уходят наверх въезда в гараж, поэтому они еще называются вертикальными. Их монтаж не всегда возможен в случае небольшой высоту гаража.

Отдельно следует выделить механические и автоматические подъемные ворота. Большинство современных конструкций оснащены автоматической системой по умолчанию. Однако систему управления можно поставить и самостоятельно.

Установка подъемных ворот – дорогое удовольствие, поэтому многие владельцы гаражей предпочитают изготавливать их самостоятельно. Чаще всего в таком случае выбирают подъемно-поворотные конструкции. Они состоят из щита, коробки и механизмов, которые приводят щит в действие.

Чтобы сделать подъемные ворота для гаража своими руками, потребуется три бруса с сечением 120 на 80 мм, один из которых длинной 2,75 м, а второй – 2,3 м, а также металлические пластины или угольники для скрепления брусков. Коробку следует закрепить при помощи металлических штырей.

Первым этапом, который позволит сделать подъемные ворота, является изготовление полотна. Для его производства потребуется:

1. Полотно ворот должно иметь уголковую раму. Для дополнительной прочности используются ребра жесткости. Они позволяют защитить ворота от механических повреждений и деформации в результате воздействия высокой влажности и перепадов температур.
2. Рама обшивается досками, после чего – листовым металлом.
3. При изготовлении рамы должен проводиться тщательный расчет ее размеров. Они должны составлять 2,5 на 2,1 метров. Если подходящей рамы нет, то для ее производства необходимость использовать уголок 35 на 35 на 4 мм.

После чего необходимо построить главную опору для механизма. Для этого лучше применять уголок 65 на 65 на 6 мм. Основные этапы, как сделать главную опору:

1. Просверлить отверстия в одной из полок, которые будут применяться для крепления к стойкам коробки.
2. На другой стороне сделать три отверстия для крепления кронштейна и рычага механизма.
3. В качестве опоры для пружины рекомендуется применять швеллерный кронштейн, а для крепления кронштейна к пружине – регулировочную пластину.
4. Чтобы сделать подъемные ворота своими руками, рекомендуется использовать пружину диаметром более 30 мм, а в нижней части пружины прикрепить регулятор натяжения.
5. Для изготовления шарнирного узла применяется уголок, который необходимо приварить к раме.

Теперь рассчитываем рельсы для ворот. По ним и будут перемещаться ворота. Для изготовления следует применять уголки, которые нужно приварить так, чтобы между вершинами оставалось расстояние как минимум 50 мм. После чего необходимо приварить направляющие. Их монтаж должен быть произведен строго горизонтально. Чтобы с точностью произвести все вычисления, рекомендуется использовать специальный калькулятор или компьютерную программу. Только люди с инженерным опытом смогут провести все вычисления самостоятельно без использования дополнительных инструментов.

Современные производители предлагают широкий ассортимент моделей и конструкций подъемных ворот. Клиент может выбрать подъемные рулонные ворота, поворотные, секционные, вертикальные с электроприводом или механические.

При выборе следует учитывать дополнительные функции и особенности:

1. Жесткий каркас. Позволяет защитить ворота от взлома и гарантирует им повышенную безопасность.
2. Выбор панелей. Оборудование может быть изготовлено на основе стандартных или филенчатых панелей.
3. Дополнительная защита. Конструкция может быть защищена от защемления пальцев, поломок подъемного механизма и обрывов пружин или тросов.
4. Калитка. Наличие или отсутствие калитки – важная деталь при выборе ворот.
5. Тип управления. Управление воротами может быть электрическим или механическим.

Автоматика для подъемных ворот – самый удобный и комфортный способ управления открытием ворот. Такие конструкции оборудуются электроприводом и управляются при помощи дистанционного пульта. Это позволяет открыть и закрыть ворота, не выходя из машины. Монтаж таких ворот – отличное решение для тех, кто ищет надежные, долговечные, прочные и удобные в использовании конструкции.

Подъемные ворота отличаются комфортом применения, безопасностью и компактностью. Их можно использовать даже при недостаточном пространстве возле входа в гараж, а широкий ассортимент конструкций позволит подобрать оптимальный вариант в каждом конкретном случае.

vizada.ru
