Подключение датчика сухого хода и реле давления – Датчик сухого хода для насоса схема подключения

Реле давления воды для насоса

Существует несколько систем управления скважинным насосом подробнее обо всех вы можете прочитать в статье автоматика для скважины. Здесь мы разберём самый бюджетный вариант, который можно приобрести в любом магазине торгующим сантехникой.

Речь идёт о механическом реле давления, оно на фотке справа. Так как работать без защиты от сухого хода опасно для насоса, то я приобрёл и его (на фото слева). С виду они идентичны, но последний имеет кнопку для принудительного запуска насоса.

Как работает защита от сухого хода

Оба этих устройства работают в зависимости от давления в магистрали. Защита от сухого хода без напора имеет разомкнутые контакты, а датчик давления сомкнутые вот и вся разница. Дальше дело в настройках. «Сухой ход» в моем устройстве настроен заводом изготовителем на давление примерно 0,5 атмосферы. Соответственно, когда весь узел собран и пришло время подать питание на насос, то ничего не произойдет. В защите от сухого хода меньше 0,5 атм., поэтому контакт разомкнут. Чтобы его замкнуть и существует та самая кнопка на корпусе.

Чтобы собрать узел управления насосом датчики необходимо установить последовательно.

Соединяем датчики кабелем. Контакты LINE на защите от сухого хода с контактами MOTOR на реле давления. Кстати, обратите внимание, что у защиты сухого хода (справа на этой фоторграфии) на резьбе нанесена краска. Скорее всего, это сделано для того, чтобы никому в голову не приходило его настраивать. Остаётся теперь прикрутить манометр и соединить все это хозяйство с магистралью холодной воды. К оставшимся вводам LINE и MOTOR соответственно подключаем питание и насос.

Запускаем систему кнопкой на защите от сухого хода. Насос бодро набирает давление 4 атм. Тут стоит отметить, что собирал я это без гидроаккумулятора, поэтому и давление набиралось очень быстро, но после набора реле давления начало щёлкать с интервалом 2 раза в секунду, подавая напяжение на насос, и также импульсивно, рывками, заставляя его вращаться. Отключил… Давление держит, утечек нет. Значит, нужно его настроить.

Регулировка реле

Настройка механического реле давления это отдельная песня! Я просто расскажу свои ощущения ибо действия непонятно как объяснить вообще. Это тонкий баланс между натяжением двух пружин. На 1/6 оборота перекрутил гайку насос совсем не выключается, не докрутил, начинает щёлкать как сумасшедший. В общем, ужас. Но с матюками и переживаниями за насос я каким-то чудом настроил это реле. Ура! Открываем воду. Щёлк! Работает. Закрываем. Щёлк! Не работает. Отлично! Я даже успел расслабиться и думал на этом квест закончен. Не тут-то было! Через полчаса, видимо, пружина ослабла, и опять при открытии крана начали раздаваться частые щелчки. Опыт уже подсказывал где надо чуть крутануть. Настроил, опять стало нормально. Ещё через полчаса новая вводная. Открываем кран. Насос включается. Закрываем кран, а реле не срабатывает… Насос как работал, так и работает. Защита от сухого хода, естественно, не срабатывает, так как давление гораздо больше 0,5 атм, а проток воды по магистрали это устройство учитывать не умеет. Так я убил полдня, то добиваясь от этой «парочки» нужного результата, то, через определённое время, осознавая, что настройки опять сбились и что-то идёт не так.

Итог. Снял всю эту конструкцию, так как она не блещет надёжностью и, однозначно, своей дешевизной не покроет расходы на ремонт или замену насоса при неудачном стечении обстоятельств. Так что не подойдёт даже в качестве временного варианта.

P.S. В моей ситуации наличие или отсутствие гидроаккумулятора никак не влияло на на реле давления, так как кран я открывал всегода на полную и давление падало ощутимо ниже давление включения насоса и все равно реле давления щелкало. И да… Мне же удавалось его настроить так как мне нужно, просто настройки сбиваются сами по себе.

dacha48.ru

Подключение регулировка реле холостого хода гидроаккумулятор

             Ремонт сантехники после самостоятельного вмешательства может обойтись дороже, ни один знакомый или сосед не предложит вам  гарантию на свои услуги, как это делаем мы. Вы не можете быть уверены в ваше регулировке реле холостого хода  на гидроаккумулятора вы производите ее правельно и насос не выидет из строя. Наше мастера с болшой опытом работы в подключение и отрегулировке любой вид реле давления.

 Реле давления Р3 применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т. п. Рабочей средой систем, в которых используется реле, должна являться вода.

Устройство представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип его действия следующий: первоначально группа контактов реле разомкнута и чтобы она замкнулась, необходимо при первом пуске нажать и какое то время удерживать кнопку, располагающуюся на крышке реле. Контакты реле замыкаются. При падении давления до 0,4 — 0,05 бар (зависит от предварительной регулировки), контакты реле размыкаются. Таким образом реле можно использовать в качестве устройства защиты по «сухому ходу» того или иного устройства, например насоса.


Ремонт гидроаккумулятора
Технические характеристики:
Температура рабочей среды: 0-40 ºС
Рабочий диапазон давления отключения: 0,1 — 0,5 бар
Максимальный рабочий ток: 10 А
Напряжение питания: 220-250 В
Трубное соединение: 1/4″
Класс электрической защиты: IP 44

                                              Конструкция реле

Конструктивно реле «сухого хода» собрано в пластиковом корпусе и закрыто крышкой
На основании реле  расположены все рабочие элементы. К основанию крепится фланец . Конструкцию фланца мы подробно рассматривали в статье посвященной трехфазным реле давления. Фланец имеет гайку с внутренней резьбой 1/4″ для подсоединения к системе водоснабжения. С помощью гайки и пружины  регулируется давления отключения реле. При сжатии пружины (гайку закручиваем) давление отключения будет увеличиваться. Когда пружину разжимаем (гайку откручиваем) давление отключения уменьшатся. Кнопка используется для принудительного включения реле «сухо хода» в работу. Клеммы используются для подсоединения электрических проводов. При этом, не имеет значения, какие клеммы входные (подводится питание ~220 В.), а какие выходные (подключается двигатель) Отдельно выведены клеммы для подключения «заземляющих» проводов от сети питания и двигателя. Для жесткой фиксации и крепления кабеля сетевого питания и электрического кабеля подключения двигателя, используются кабельные зажимные муфты. Все рабочие элементы реле давления закрываются крышкой.

На  приведена схема монтажа автоматической насосной станции с применением реле LP.На всасывающий трубопровод  монтируется обратный клапан с сеточкой. На напорном трубопроводе  монтируется реле давления , гидроаккумулятор и реле сухого хода. За реле «сухого хода» монтируется обратный клапан . Последовательность электрических подключений : сетевая вилка  – реле давления – реле «сухого хода» и двигатель насоса. Но эта последовательность может быть и такой: сетевая вилка – реле «сухого хода» – реле давления и двигатель насоса. Основной принцип  подключения этих двух реле такой, они должны подключаются последовательно.

      Принцип работы и регулировка реле «сухого хода»

Устройство представляет собой двух контактное реле коммутации. Первоначально его контакты находятся в разомкнутом состоянии. Для запуска устройства в работу необходимо нажать и удерживать красную кнопку в нажатом состоянии до тех пор, пока давление в системе не подымется выше, чем задано. При снижении давления в системе ниже, чем задано на реле, происходит размыкание контактов и устройство отключает насос по режиму «сухой ход». В продажу реле поступают с заводскими значениями давления включения (смотри Таблицу 1). Для изменения заводских настроек давления включения предназначена регулировочная гайка и пружина (Рис 1). Чем сильнее сжимаем пружину, тем на большее давление включения настраивается реле, а при ослаблении пружины давление включения уменьшается. Контролировать значение давления включения реле необходимо по манометру.

           Эксплуатация, обслуживание и ремонт реле

Реле «сухого хода» как и реле давления, очень простое и надежное устройство, используемое для защиты автономной системы водоснабжения. При соблюдении условий эксплуатации оно работает без сбоев. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в его работе. К нестабильной работе реле давления приводит также колебания напряжения электрической сети, попадание в систему водоснабжения воздуха. Причины выхода реле «сухого хода» из строя, как его можно разобрать, починить или отремонтировать мы более подробно рассматривали в статье посвященной трехфазным реле давления.



Возможные причины «сухого хода»

Рассмотрим основные ситуации недостаточного поступления воды:

1. Неправильный выбор насоса. Чаще происходит в случаях со скважинами, если:

  • производительность насоса превышает дебит скважины;
  • динамический уровень скважины ниже уровня монтажа насоса.

2. Засорение трубы откачивания (характерно для поверхностных моделей).

3. Нарушение герметичности трубы, по которой поступает вода.

4. При низком давлении воды (или ее отсутствии) в водопроводе, к которому подключен насос. Без автоматических устройств насос сам не отключится и будет продолжать «холостую» работу пока его не выключат, или он не сломается.

5. При подаче воды из иссекаемого источника (емкости) необходимо постоянно контролировать уровень поступающей жидкости.

Способы защиты насосов от режима работы без воды

Защиту от «сухого хода» насоса обеспечивает автоматика – датчики и реле, блокирующие электропитание в момент появления «безводного» режима или заранее. Срабатывание происходит в устройствах по-разному, и зависит от определения следующих величин:

  • уровня воды;
  • давления в выходном патрубке;
  • потока воды;
  • комбинированные показатели.

Рассмотрим более подробно отдельные виды автоматической защиты.

           Реле уровня воды и поплавок

Отслеживая уровень воды, работают реле уровня и поплавковый датчик. Реле контроля уровня регулирует работу клапанов управления водой и пускателей насоса. Является одним из самых надежных, но и дорогостоящих способов защиты. Основное преимущество – отключает насос до появления «сухого хода».

Реле включает в себя электронную плату, датчики (три электрода: два рабочих, один – контрольный) и соединительные одножильные провода.

Схема работы: контрольный датчик устанавливается над насосом, рабочие датчики – на разных уровнях скважины; при понижении уровня воды до контрольного датчика происходит остановка насосной установки. Когда вода опять дойдет до уровня контрольного датчика – насос автоматически включится в работу.

Основная плата датчика находится в сухом месте, обычно в доме.

Поплавковый датчик (выключатель) способен эффективно решить проблему «сухого хода» в колодцах и подаче воды из емкостей. Он монтируется выше насосной установки. Уровень срабатывания регулируется длиной кабеля поплавка и заданным расположением датчика.

Кабель выключателя подключается к фазе, подводящей питание для насоса. Когда уровень воды опускается ниже поплавкового датчика, происходит размыкание электрической цепи – насос останавливается.

Фиксированный уровень поплавка выбирается с учетом наличия воды в емкости в момент срабатывания датчика. Для погружных и поверхностных насосов «критический» уровень воды должен располагаться над донным клапаном или всасывающей решеткой насоса.

Использовать поплавковый датчик можно для защиты дренажных и колодезных насосов. Для защиты насосных установок, эксплуатируемых в сетевом трубопроводе или скважинах, надо применять другие автоматические установки.

     Мы решим вашу проблему уже сегодня — а не через трое суток! Все мастера славяне,с опытом работы от 7 лет — у нас не работают люди «с улицы»!

Даем гарантию на все виды работ! Стоимость услуг зафиксируем до начала работы — цена не изменится! Доставим все материалы — помощь по выбору !

Скидка 10% постоянным клиентам!

Позвоните сейчас, и мы подарим скидку в размере 15% на вторую услугу в заказе (при расчете скидки, учитываются работы с наименьшей стоимостью).

    В нашей компаний можете вызвать сантехника круглосуточно, по выходным и в  праздничные дни.

 Вызов сантехника на дом по тел 8(499)347-71-07. Ждём ваших  звонков!

xn——8499-34-77-107-s4nwba9db4b2a4c2a2cbx6g7af8g8i.xn--p1ai

Схема подключения датчика сухого хода и реле давления к насосу

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

  • реле защиты насоса от сухого хода;
  • датчик потока воды;
  • реле давления с опцией защиты по сухому ходу;
  • датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

  • мембраны, являющейся одной из стенок внутренней камеры датчика;
  • контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
  • пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

  • Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
  • Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

  • лепестковые;
  • турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

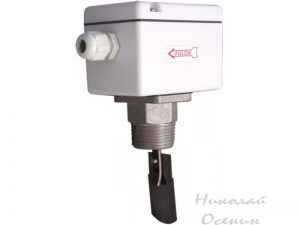

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

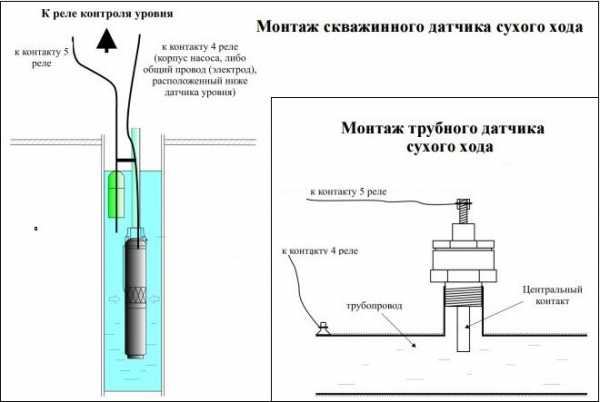

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Оценка статьи:

(голосов:

, средняя оценка:

из 5)

otoplenie-help.ru

Датчик сухого хода — Построй свой дом

В предыдущей статье мы рассмотрели элементы автоматики водопровода. Самым дорогим в системе водопровода является насос. По стоимости он равен, а за частую и больше, чем все основные элементы. Поэтому, при сборке водопровода необходимо по заботиться о его защите и установить датчик сухого хода. О том, как работает датчик сухого хода насоса мы и поговорим в этой статье.

Датчик сухого хода для насоса



Причин, по которой может выйти из строя водяной насос очень много. Но существует причина, которая значительно сокращает срок службы насоса, это сухой ход. Если сказать проще, работа насоса без воды. Это может произойти, если в скважине или колодце понизится уровень воды.

 Почему же так вредна работа насоса без воды? Во-первых, вода является охладителем насоса. Отсутствие воды ведет к перегреву насоса. Во-вторых, при периодическом отсутствии в скважине воды, в системе водопровода образуются пробки, и чтобы их прокачать, насосу приходится затрачивать значительно больше усилий. Если запас по мощности у насоса небольшой, он так же может сгореть или повредить рабочие лопатки.

Для того, чтобы защитить насос от сухого хода, в систему водопровода ставится датчик сухого хода для насоса. Основной задачей, которую выполняет датчик сухого хода для насоса, это обнаружить сухой ход насоса и выключить его, прежде, чем насос выйдет из строя. В электрическую цепь датчик сухого хода включается последовательно с насосом и при обнаружении сухого хода размыкает цепь, отключая питание.

Датчик сухого хода для насоса бывает нескольких типов. Основное различие по тому, что они измеряют:

  • Уровень воды в емкости, откуда происходит откачка;
  • Давление воды в напорном патрубке насоса;
  • Поток воды в напорном патрубке насоса.



Реле сухого хода



Реле сухого хода (иногда его называют датчик потока) позволяет контролировать уровень воды в скважине и управляет питанием скважинного насоса для исключения его работы без жидкости. Контроль необходимого уровня воды осуществляется электрической микро токовой цепью датчик уровня – корпус насоса. Принцип работы реле сухого хода следующий.

При монтаже насоса в скважину или в емкость дополнительно монтируется датчик уровня, который соединяется с реле сухого хода при помощи одножильного кабеля сечением не более 2,5 мм2. Сигнальный кабель крепится к электрическому кабелю или трубопроводу, идущему к насосу. В качестве второго электрода используется корпус насоса. Если датчик уровня находится в погруженном состоянии, то между ним и корпусом насоса протекает микроток.

При этом контакты управления работой насоса замкнуты, и насос перекачивает воду. В случае, когда датчик уровня выходит из воды, (насос откачал воду) микротоковая цепь разрывается и включается таймер на отсчет времени задержки, заданной при настройке. Время задержки отключения устанавливается при помощи потенциометра, выведенного на переднюю панель реле сухого хода. По истечении этого времени контакты реле управляющего работой насоса отключаются. Включение насоса происходит, когда датчик уровня снова оказывается в воде.

Реле сухого хода можно использовать с однофазными скважинными насосами малой мощности (до 1,5 кВт, 11 А). При необходимости подключения более мощного однофазного насоса, либо трехфазного насоса, необходимо использовать магнитный пускатель или контактор соответствующей мощности. Существует огромное количество разновидностей реле сухого хода с датчиками уровня. Я рассмотрел самый простой вариант, когда используется один датчик уровня и корпус насоса. Существуют схемы с двумя и тремя датчиками уровня. Принцип их работы аналогичен рассмотренному выше варианту.

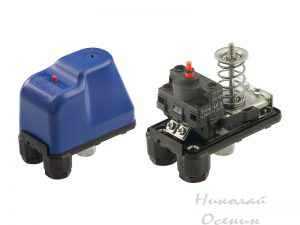

Реле давления с защитой от сухого хода



Реле давления с защитой от сухого хода, это обычное реле давления с дополнительной функцией защиты от режима «сухого хода». Иногда, в простонародье, его называют «реле давления с сухим ходом». Реле давления с защитой от сухого хода контролирует минимальное давление в системе, которое устанавливается производителем в пределах 0,4-0,6 атмосферы. В случае падения давления воды в системе до этого уровня, реле выключает насос. Для повторного запуска его в работу необходимо сначала причину отключения насоса, а затем нажать на кнопку для включения насоса. Подключить реле давления с защитой от сухого хода и реле сухого хода не представляет труда. Схема подключения та же, что у обычного реле давления.

Но у этого реле есть один существенный недостаток, оно выключит насос только при разборе воды в доме. Если вода в скважине закончилась, а давление в системе не дошло до критической отметки, насос будет продолжать работать. Поэтому, этот прибор необходимо использовать в комплексе с другими приборами.

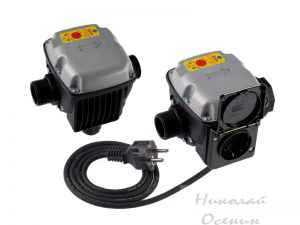

Реле потока



Для защиты насосного оборудования от работы без протока жидкости или, проще говоря, от сухого хода используется реле потока или его более совершенная модификация Spin. Устройство контролирует, проходящий через него поток воды. Рассмотрим работу устройства на примере реле потока Spin.

Когда поток воды прекращается, в реле потока включается таймер, который обеспечивает задержку отключения насоса на определенный интервал времени, предварительно заданный при настройке прибора. По истечении этого времени насос отключается. В процессе запуска реле потока в эксплуатацию необходимо выставить время задержки на отключение реле потока по отсутствию протока жидкости. Время задержки на отключение зависит от объема гидроаккумулятора и типа используемого насоса.

Насос включается в работу, когда обратный клапан с магнитом внутри устройства, перемещается под действием протока воды, магнит замыкает контакты и автоматика дает команду на включения насоса. Электрическое подключение должно быть выполнено в следующей последовательности: розетка → реле давления с защитой от сухого хода → реле потока → насос. У реле потока имеется функция автоматического перезапуска, которая включает насос через равные промежутки времени после перехода в режим сухого хода из-за отсутствия протока жидкости. После осуществления этих попыток устройство окончательно выключается. Для перевода его в рабочий режим необходимо нажать на кнопку перезапуска.

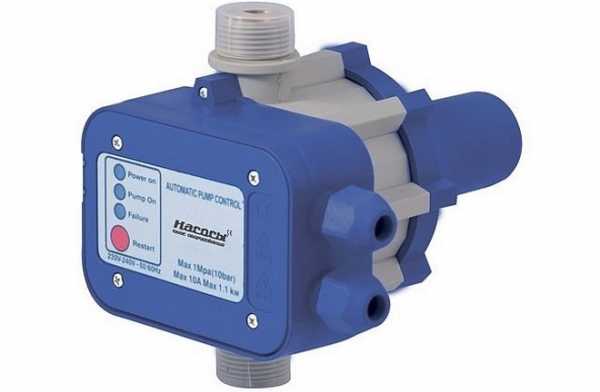

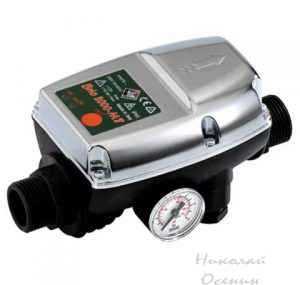

Регулятор давления



Отличие этого прибора от описанного выше в том, что при использовании регулятор давления не требуется использовать в системе водопровода гидроаккумулятор. При включении, регулятор давления запускает насосное оборудование в работу и поддерживает это состояние до тех пор, пока есть потребление воды. Когда потребление воды полностью прекращается (закрыли кран), происходит отключение насосного оборудования. Регулятор давления не имеет ограничения по верхнему пределу давления отключения.

Давление в системе равняется максимальному напору насоса, а отключение происходит только по отсутствию протока. При уменьшении давления в системе водоснабжения до значения 1,5 бара происходит включение насосного оборудования в работу. Основное преимущество регулятора давления – малые габариты и вес. Для того, чтобы в системе не было гидравлических ударов, необходимо использовать компенсирующие устройства.

Конечно же система водоснабжения может работать и без защиты. Но если вы хотите, чтобы она безотказно работала долгие годы, я рекомендую поставить датчик сухого хода и другие описанные в статье приборы. В следующей статье я расскажу о вентиляции в частном доме.

Рекомендую еще почитать:

www.ocenin.ru

Защита скважинного насоса от сухого хода: датчики, реле, принцип работы

Надежная эксплуатация любых приборов возможна только при соблюдении условий, выдвинутых производителем. Особенно важно придерживаться данного правила тем, кто работает с приборами, использующими механические узлы, например, с насосами. Работу большинства из них нежелательно проводить «на сухую». В таком дорогостоящем промышленном и бытовом оборудовании обязательно должна стоять защита от сухого хода.

Датчики сухого хода

Причины установки защиты

Когда происходит правильная эксплуатация насоса, то по его полости непрерывным потоком проходит вода. Она выполняет одновременно несколько важных функций:

  • происходит смазка трущихся поверхностей, при этом снижается преодолеваемое усилие;
  • во время трения возникает нагрев, тепло подхватывается потоками воды и уносится от области трения.

Чрезмерный перегрев без реле защиты от сухого хода насоса приводит к быстрой выработке, истиранию сопрягающихся поверхностей. Возникающее тепло при длительной работе способно деформировать рабочие детали, иногда безвозвратно. Электродвигатель также получает излишек тепла, и при значительном перегреве или отсутствии реле защиты насоса от сухого хода способен перегореть.

Нельзя допускать к эксплуатации гидравлическое оборудование с неисправными датчиками защиты от сухого хода.

Конструкционные особенности

Рассмотрим подробнее датчик сухого хода для насоса, принцип работы его работы. Реле защиты от сухого хода представляет собой блочок с несколькими пружинами. Он лимитирует работу всего аппарата.

Регулируется все несколькими гайками. Усилие давления от воды замеряется при помощи мембраны. Она либо ослабляет пружину на малом усилии, либо противостоит ее сопротивлению на большой нагрузке. Принцип работы реле сухого хода сводится к силовой нагрузке на пружинку, которая способна размыкать контакты, подающие напряжение на насос.

Такая защита от сухого хода насоса во время снижения давления до обозначенного встроенным алгоритмом минимума замыкает электроцепь. Напряжение при этом действии на электромотор снижается, и он автоматом отключается сам. Насос остается чувствительным к повышению давления. Как только это сработает, то реле сухого хода по принципу работы своей цепь разомкнет и вновь подаст напряжение на мотор.

Нужно знать, что в большинстве случаев интервал включения/выключения реле составляет от одного до девяти атмосфер.

Реле уровня воды

Часто насосы поступают с заводской регулировкой на минимум в 1,2 амт и максимум в 2,9 атм, когда происходит полное их выключение, не дожидаясь падения до 1 атм.

Проведение регулировок

Выведено прямое взаимное влияние между такими величинами:

  • настройка давления на реле;
  • объем гидроаккумулятора;
  • водопроводное давление.

Начиная настроечные работы, необходимо проконтролировать уровень давления в гидравлическом аккумуляторе.

Установка должна быть отключена от электросети, также необходимо подождать несколько минут для полной разрядки конденсаторов. Вода с полости гидроаккумулятора обязательно удаляется. На нем также демонтируем крышку и замеряем показания по манометру, которые должны быть около 1,4-1,6 атм. При необходимости наращиваем давление воздуха.

ВИДЕО: Автоматика для защиты насосов от сухого хода

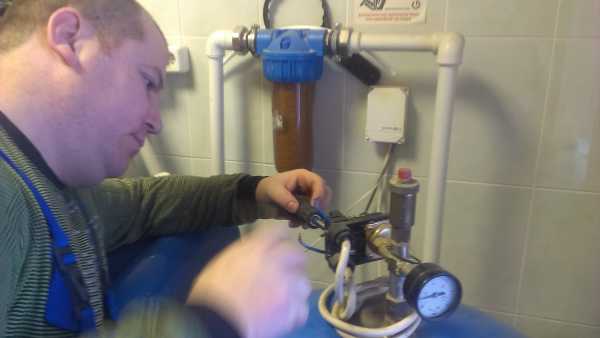

Проведение настройки

Реле сухого хода для насоса должно настраиваться под давлением в работающей системе. Предварительно стоит запустить насос, чтобы нагнетать уровень до нужного значения. Система самостоятельно произведет отключение электропитания, так как произойдет сработка реле.

Регулировочные работы осуществляются парой винтов, расположенной под крышкой автомата. Для уточнения пределов сработки необходимо выполнить следующие действия:

  • провести фиксацию давления включения;
  • откинуть кабель насоса от электропитания;
  • убрать крышку датчика и слегка отпустить прижимную гайку меньшей пружинки;
  • настройка нужного параметра давления выполняется подтягиванием/ослаблением пружины с маркировкой «Р»;
  • затем открываем краник, сбрасывая давления мониторим запуск электродвигателя;
  • зафиксируем показания на манометре, повторяем операцию несколько раз и выводим наиболее оптимальные значения давления эмпирическим путем.

Во время регулировочных работ потребуется учесть физические возможности насоса. При паспортном значении со всеми потерями может стоять ограничение производителя в 3,5 бар, поэтому мы обязаны выйти на 3,0 бар, чтобы насос не сгорел от перегрузок.

Качественная защита от сухого хода

Работа насоса без воды является наиболее частой причиной поломки данного оборудования с нормальным энергообеспечением. Популярным материалом для изготовления насосов является термопласт, выдерживающий длительную эксплуатацию и имеющий доступную стоимость.

Во время нагрузки без воды трущиеся поверхности прогреваются. Это происходит тем сильнее, чем больше прибор работает без жидкости. Закономерным последствием нагрева является пластическая деформация, а за ней практически стразу мотор заклинивает и сгорает от перенагрузки.

Существуют определенные зоны риска, для которых повышается вероятность работы в сухом режиме:

  • скважины либо колодцы, имеющие слабый приток воды. Также причиной может служить чрезмерная мощность аппарата, несоответствующая дебету жидкости. Во время засушливых периодов также снижается приток в единицу времени у большинства источников;
  • крупные емкости, служащие запасными резервуарами для сбора технической воды. Необходимо внимательно следить за тем, чтобы насос не работал в опустевшей полости без жидкости;
  • сетевой трубопровод, имеющий врезанный насос, чтобы выравнивать давление в системе. В засушливый сезон могут быть перебои с водоснабжением, приводящие к падению давления.

Внешние элементы для защиты

В качестве защиты от сухого хода используются такие внешние элементы:

  1. Поплавковый выключатель

Элемент относится к бюджетным решениям. Он используется для откачки воды из доступных емкостей. Он лишь защищает от переливов.

  1. Реле давления

Многие приборы имеют контактное размыкание при достижении пороговых значений давления. Большинство из них имеет низкий уровень выключения и корректировка во многих моделях недоступна.

  1. Реле потока с функциями

При отсутствии прокачки воды по реле происходит автоматическое отключение электропитания. Небольшая задержка не оказывает существенного влияния на результат.

Перед приобретением дополнительных защит стоит внимательно ознакомиться с их пороговыми значениями.

ВИДЕО: Как защитить насос от сухого хода

www.portaltepla.ru
