Как подключить инфракрасный обогреватель через термостат

Вопрос экономии потребляемой электроэнергии актуален для многих. Используя инфракрасные обогреватели, можно частично решить этот вопрос, поскольку колбы в приборе, изготовленные из песка, даже после выключения оборудования ещё длительное время остаются тёплыми. Однако не все знают, что оборудовав обычный ИК-обогреватель терморегулятором, можно сэкономить ещё больше. Так как подключить инфракрасный обогреватель через контроллер совсем не сложно, это можно сделать своими руками, не прибегая к помощи специалиста.

Что собой представляет терморегулятор

Предназначение терморегулятора заключается в регулировании потребляемого тока путём включения/выключения обогревателя по мере нагрева помещения до определённой температуры. Отечественные производители предлагают на выбор два вида устройств:

  • обладающие ручным механизмом;
  • электронные.

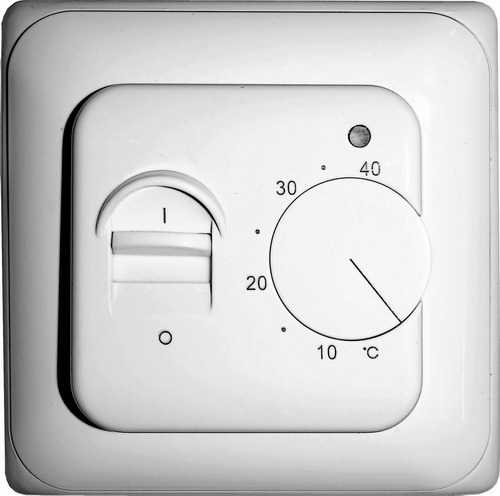

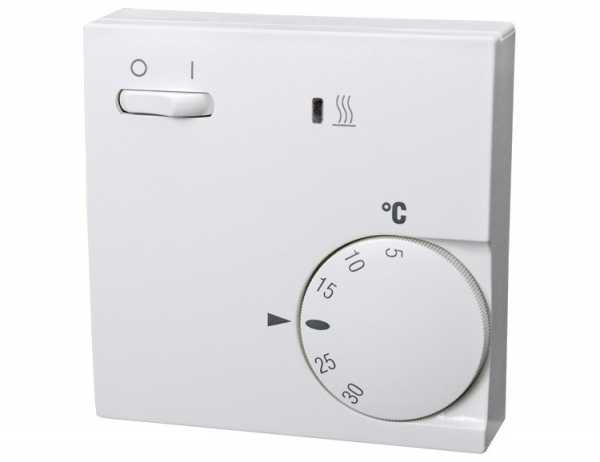

Механический терморегулятор — это устройство, напоминающее небольшую коробочку, на переднюю панель которого выведены:

  1. Регулятор, с помощью которого можно и нужно устанавливать необходимую вам температуру.
  2. Кнопка включения/выключения.
  3. Светодиодный индикатор, чаще всего он горит зелёным цветом в момент работы прибора.

Механические устройства представляют собой довольно простую конструкцию, управление которой происходит вручную. Некоторые модели снабжены дисплеем, на который выводится информация о заданной температуре и той, что в настоящий момент в комнате. Стоят они, естественно, чуть дороже.

Электронные термостаты обладают довольно сложной конструкцией. Они оснащены дистанционным управлением, жидкокристаллическим дисплеем и механизмом точной настройки. Такие приборы эффективнее, но и стоят они на порядок выше.

Установка термостата

Перед тем как приступить к основной процедуре по установке инфракрасного кварцевого обогревателя и терморегулятора, стоит учесть некоторые особенности работы последнего:

  1. Установку прибора следует производить на стену.
  2. Монтаж на высоту от пола не менее 1,5 метра.
  3. Терморегулятор не рекомендуется закрывать шторами, коврами, мебелью, к нему необходимо обеспечить свободный доступ.
  4. На одно помещение полагается один регулятор температуры.

Схема подключения

Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.

Терморегулятор полагается встраивать между обогревателем и автоматом.

Мы рассмотрим две схемы подключения.

Стандартная

Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.

Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.

Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.

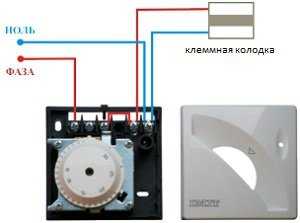

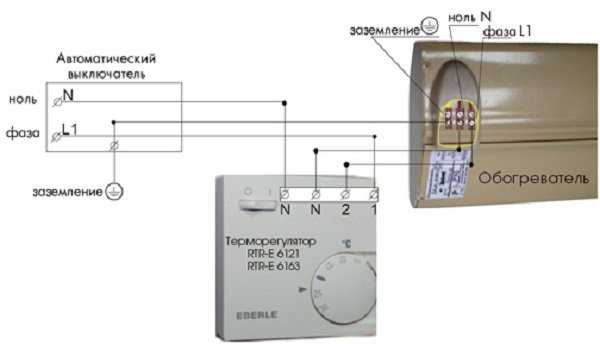

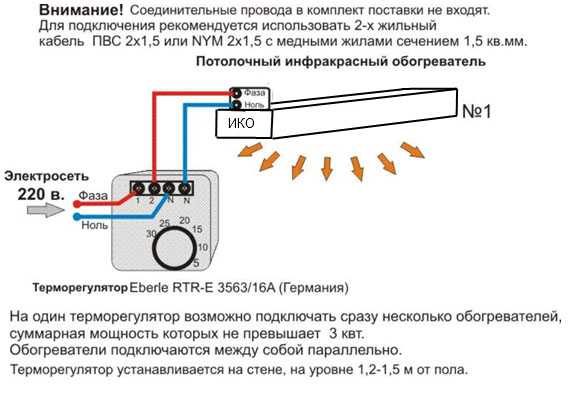

Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.

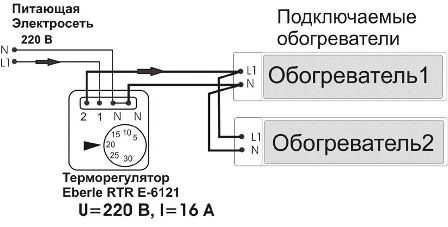

В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.

Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.

Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.

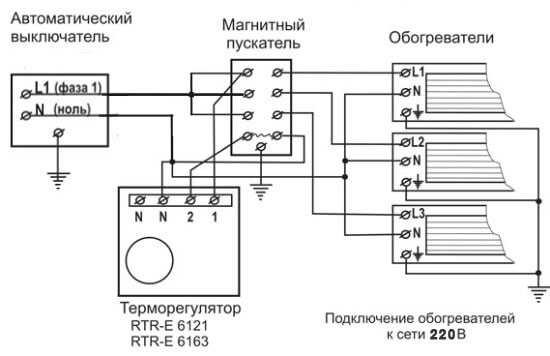

С помощью магнитного пускателя

Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.

Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.

Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.

Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.

Заключение

Как видим, процесс подключения ИК-обогревателя не так уж и сложен, как и его установка. Однако если во время уроков физики вы считали ворон и совсем далеки от таких понятий, как трехжильный медный кабель, индикаторная отвертка, фаза и ноль, тогда не стоит пренебрегать помощью специалистов. На кону стоит безопасность: как ваша, так и членов вашей семьи.

tehnika.expert

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной.

Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае

не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

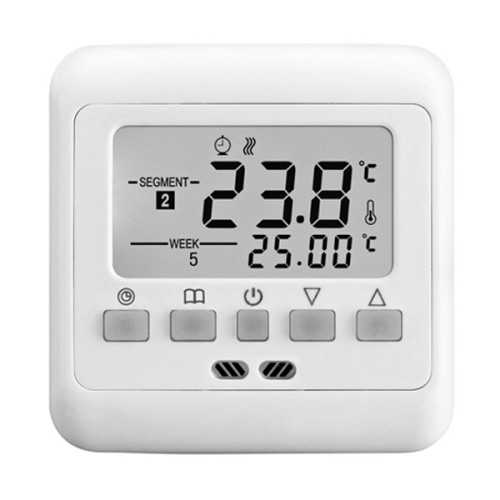

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

tehnika.expert

Установка и подключение инфракрасного обогревателя

Инфракрасные обогреватели пользуются большим спросом. Такая популярность обусловлена возможностью быстро и качественно согреть помещение при небольших затратах электроэнергии. Установка инфракрасных обогревателей и их подключение, достаточно простая процедура и не требует много времени, сил и особых навыков. Чаще всего эти устройства обогрева устанавливаются на стены или потолок. Но их подключение должно проходить согласно определенных правил, с которыми следует внимательно ознакомиться. Большое внимание должно уделяться безопасности.

Безопасность подключения

Безопасность при использовании инфракрасных обогревателей, как, впрочем, и любых других электроприборов, должна всегда быть на первом месте.

Внимание: Подключение инфракрасного обогревателя должно производиться при наличии дифференциального защитного устройства, которое представляет собой трансформатор, находящейся внутри корпуса.

Одна обмотка трансформатора улавливает входной ток, а вторая выходной. При возникновении малейшего дисбаланса, сердечник приходит в движение и размыкает реле питания.

В состав дифференциальной защиты входят также и предохранители, которые необходимы для защиты инфракрасного обогревателя от перегрузок.

Для того чтобы подобная защита работала эффективно, требуется заземление. Оно необходимо чтобы избежать возврата электрического тока. Заземление по своим характеристикам во многом напоминает нулевой привод, но в отличие от него, дает возможность току уходить, не попадая в защитник. Заземление должно иметь минимальное сопротивление. Толщина сопротивление должна позволять пропускать ток утечки любой величины. Зная, как подключить ИК обогреватель с учетом всех норм безопасности, вы сможете уберечься от неприятных последствий.

Работа во время отсутствия людей

Если выбрать инфракрасный обогреватель правильно, то благодаря своим рабочим характеристикам он позволит качественно обогреть нужные зоны в помещении и давая возможность существенно сэкономить. Но если вы намереваетесь оставлять ИК обогреватель включенным уезжая по делам, лучше всего выбирать изделия с металлической пластиной для излучения. Внимание: Кварцевые обогреватели оставлять без присмотра работающими на длительный срок не следует.

Подобное обусловлено тем, что кварцевые модели ИК обогревателей имеют в лампе спираль, которая нагревается до температуры более 500 градусов и может спровоцировать возгорание. Если же в обогреватели установлена металлическая пластина, то температура ее нагрева не превышает 200 градусов. При наличии устройства для защиты от перегрева, их можно безбоязненно оставлять включенными.


При подключении ИК обогревателей в качестве оборудования защиты следует использовать внешние термостаты, предохранители и дифференциальные устройства. Лишь при их наличии можно дать гарантию того, что подключение обогревателя будет безопасным.

Расчет нужного количества ИК обогревателей

Если ИК обогреватель подвешивается к деревянному или подвесному потолку для крепления следует использовать, например, металлические крючки, которые обычно идут в комплекте к устройству. Их легко можно вкрутить без использования дополнительных инструментов. Но если потолок бетонный, потребуется сделать в нем отверстия при помощи перфоратора.

Следует заранее определиться с количеством ИК обогревателей, которое вам потребуется установить в каждой комнате. Для этого следует изучить рабочие характеристики этих устройств, особое внимание обращая на их мощность. Разумеется, требуется учитывать и площадь каждого помещения.

К примеру, если площадь комнаты составляет примерно 20 м2, то для качественного обогрева будет достаточно двух ИК обогревателей, общая мощность которых будет составлять примерно 2000Вт.

Если вы планируете установить его на кухне, площадь которой не более 10 м2, установленный обогреватель должен иметь мощность примерно 800Вт. При монтаже на кухне, можно использовать потолочные или стеновые крепления.

В случае необходимости, в отдаленном участки помещения кухни, можно установить еще один инфракрасный обогреватель мощностью 500Вт. Но следует помнить, что эти устройства следует располагать таким образом, чтобы все пространство обогревалось равномерно. Но не рекомендуется, чтобы в зоне обогрева находился холодильник.

Терморегуляторы

Устанавливая инфракрасные обогреватели, нельзя забывать о необходимости наличия терморегуляторов.

Внимание: Для бытового применения, лучше всего приобретать механические изделия. Они нечем не уступают по рабочим характеристикам своим электрическим аналогам, но стоят значительно дешевле.

Несмотря на то что конструкция механических терморегуляторов довольно простая, одного изделия будет достаточно для подключения сразу нескольких ИК обогревателей. Но тут следует учитывать, что общая мощность устройств обогрева не должна быть выше той, которая указывается в технической характеристике терморегулятора. Благодаря небольшим размерам этого приспособление, его можно быстро установить в любой уголок помещения.

Монтаж

Для монтажа ИК обогревателей потребуется стандартный набор инструментов, который есть практически любом доме. Для установки понадобится:

  • шуроповерт;
  • плоскогубцы;
  • несколько отверток;
  • рулетка.

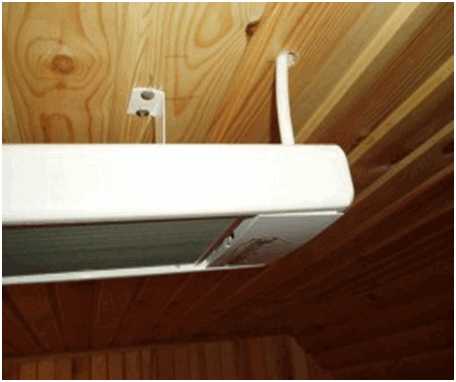

Устанавливая ИК обогреватели следует помнить, что они должны располагаться на определенной высоте. Обычно она составляет от 2,2 до 3,5 метров. Устройство обогрева должно находиться на 0,5 метра выше макушки самого высокого члена семьи. Кроме того, не следует размещать эти устройства обогрева, близко от постоянных мест нахождения людей, так как это может негативно сказаться на здоровье последних. Как показывает практика, идеальное место для его монтажа – возле окна.


Чтобы понять, как правильно установить это устройство, следует заранее составить подробную схему и произвести необходимые расчеты, особенно если в помещении монтируется несколько ИК обогревателей. Запомните, они не должны подключаться от одного источника сети. Их работа должна быть параллельной. Рекомендуется сделать отдельный автоматический прибор чтобы избежать перегрузок, на распределительном щитке.

Если вы намереваетесь установить газовый ИК обогреватель, то этот процесс будет значительно сложнее чем монтаж его электрического аналога. Ведь для его работы потребуется регулярная заправка газом. Чаще всего подобные приборы обогрева устанавливают в летних кухнях, верандах, детских площадках и т.д. Но производить монтаж газового ИК обогревателя самостоятельно не следует. Этим должен заниматься специалист, так как работа с газом достаточно рискованное мероприятия и тут потребуется наличие соответственных навыков и опыта.

Схемы подключения

Рассмотрим, как правильно выбрать нужную схему подключения этого устройства. ИК обогреватели, как и многие другие электроприборы подключаются стандартно. Подключить инфракрасный обогреватель можно через розетку или отдельно проведенную линию от отдельного автомата на электрощите. При этом имеется фазный и нейтральный провод.

Внимание: Для подключения одного или двух этих устройств обогрева используется термостат, который устанавливается между прибором и автоматом.

Терморегулятор имеет две выходных и две входных клеммы.

Если подключается один обогреватель, тогда от электрощита тянется две жилы, подключаемые к нужным клеммам термостата. Провода к выходным клеммам следует подсоединять с учетом полярности. Эта схема подключения инфракрасного обогревателя называется последовательной.

В случае подключения двух обогревателей от термостата выводится четыре провода, которые подключаются по два к каждому устройству. Подобное подключение носит название параллельного.

Если же от термостата выводится два провода, которые подключаются вначале к одному, а после, ко второму обогревателю, то такая схема называется последовательной.

Иногда необходимо подключать фазу от автомата к обогревателю напрямую, а нейтрали уже подключаются через термостат. Но у этой схемы имеется существенный минус – терморегулятор не всегда корректно работает.

Теперь рассмотрим, как правильно подключить несколько инфракрасных обогревателей. Чаще всего для этого применяется усложненная схема, которая заключается в следующем:

  • к автомату на электрощите подключается термостат;
  • к магнитному пускателю подсоединяются выходные клеммы;
  • к ИК обогревателю подключаются выходные контакты пускателя.

Но подобное подключение обычно используется для промышленных инфракрасных обогревателей, которые устанавливаются в производственных помещениях.

Для подключения потребуются подобрать подходящие для этой цели провода. Лучше всего использовать трехжильные НЮМ 3х1,5. Кроме того, потребуется заранее купить и разборную вилку.

Установить инфракрасный обогреватель и самостоятельно его подключить не составит особых проблем. Следует лишь правильно выбрать место где его разместить, произвести необходимые расчеты и следовать всем рекомендациям во время установки и подключения. Особое внимание следует также уделить безопасности. В противном случае вы рискуете своим здоровьем и жизнью.

ИК обогреватели за время своего использования доказали свою надежность и эффективность. С их помощью можно быстро и качественно обогреть помещение в частных или загородных домах, на дачах и других объектах. Кроме того, они позволяют неплохо сэкономить.

znatoktepla.ru

принципы работы, основные виды, схемы подключения

Терморегулятор крайне востребованный прибор, который встречается нам довольно часто. Без него не обходится ни один водонагреватель или котёл отопления. Он участвует в нагревании полов, работе бытовых приборов, двигателей и разного рода обогревателей.

Задача терморегулятора – контроль и поддержание в автоматическом режиме установленных пользователем температур (то есть, термостатирование).

Виды и принципы работы термостатов

Принцип работы терморегулятора имеет цикличный характер, включаясь и выключаясь под воздействием датчика температуры или биомеханической пластины.

Подключение инфракрасного обогревателя через терморегулятор осуществляется с целью контроля его работы: термостат использует замыкание и размыкание электрической сети – действует по принципу выключателя, реагирующего на датчик.

Сопротивление датчика постепенно снижается при нагревании. При достижении им определённого значения сопротивления, соответствующего заданной максимальной температуре, срабатывает термостат и размыкает цепь. Затем датчик остывает, растёт его сопротивление, что вызывает очередное срабатывание термостата и замыкание цепи – включение обогревателя.

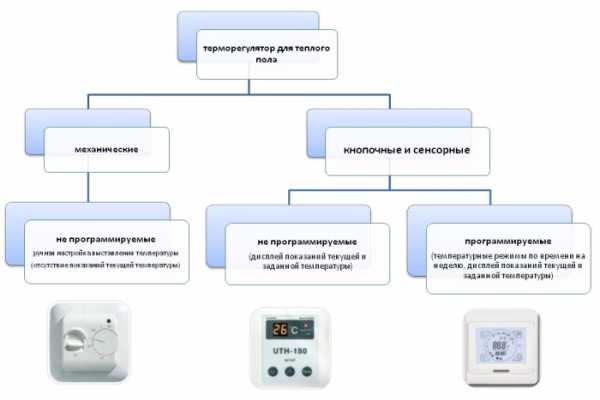

Термостаты можно условно разделить на простые и сложные модели (по конструкции).

  1. Простые – это электромеханические модели доступные по цене, но не обладающие достаточной точностью регулировки. Включение и отключение производится компактным выключателем. А регулирование температур осуществляется поворотным рычагом, оснащённым шкалой.
  2. Сложные – электронные (доступные для программирования или лишённые этой возможности, непрограммируемые). В них отключение и выключение, а также регулирование происходит с помощью кнопочной или сенсорной панели.

Наличие дисплея – главный признак электронной модели. С помощью него удобно наблюдать за всеми процессами, происходящими внутри прибора.

Программируемые модели самые дорогие и усовершенствованные на сегодняшний день. В них предусмотрена возможность задавать точное время включения или выключения прибора, оснащённого данным терморегулятором.

Предназначение стабилизатора напряжения для холодильника — это защита постоянно включенного в сеть бытового оборудования от возможных колебаний. При этом важным условием долговечной работы его является правильный расчет мощности такого стабилизатора.

Конденсатор для запуска однофазного двигателя служит фазосдигающим элементом. Подробнее о разных вариантах такого подключения асинхронного агрегата читайте здесь.

Работают разные виды термостатов по одному и тому же принципу. Отличаются они только элементной базой («начинкой») и, соответственно, «ценой вопроса». Чем сложнее прибор, тем больше за него придётся заплатить. В данном вопросе следует трезво оценивать свои потребности. Будет ли использоваться термостат на все 100% или можно приобрести более дешёвую модель – вопрос далеко не праздный.

Гораздо реже используются механические терморегуляторы для инфракрасных обогревателей. Такой механизм также можно встретить в кухонной плите или духовом шкафу. Он не подключён к электропитанию. Регулирование температуры происходит за счёт нагревания и остывания рабочей мембраны.

Все термостаты делятся также на модели для: открытой или скрытой установки и крепления на DIN-рейку.
По рабочему телу они бывают: жидкостными, твердотельными и воздушными.
Ещё одно деление на группы касается температурного режима работы. По данному признаку бывают следующие виды терморегуляторов:

  • для высоких температур – от 300 до 1200 градусов;
  • средних температур – от 60 до 500 градусов;
  • низких температур – ниже 60 градусов.

Правила подключения терморегулятора к инфракрасному обогревателю

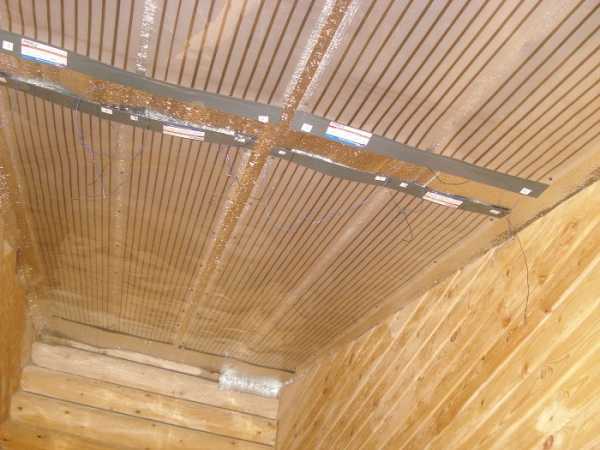

Установка потолочных инфракрасных обогревателей является прекрасным способом повысить комфорт в доме и снизить потребление газа котлом отопления. Но одновременно с монтажом такого оборудования встаёт вопрос об экономии электроэнергии и обеспечении безопасности. Обогреватель необходимо оснастить термостатом!

На заметку. Для частных домов и городских квартир мощность обогревателя не должна быть больше 3 кВт. На эту же мощность приобретается и внешний термостат.

Основные правила установки:
  • высота не больше полутора метров;
  • место установки – стена;
  • под терморегулятор для ИК обогревателя подкладывается утеплитель для предотвращения реагирования датчика устройства на низкую температуру стены;
  • на одну комнату используется только один термостат;
  • предусматриваются все нюансы безопасного использования (нельзя закрывать или накрывать чем-либо вроде занавесок).

Особенности разных схем установки

ИК обогреватель подключён стандартно, как и все электрические приборы. Это может быть подключение через розетку или отдельную линию, проведённую от отдельного автомата на электрощите. То есть, присутствуют два провода: нейтральный и фазный.

Термостат монтируется в сеть между автоматом и обогревательным прибором.
Простая схема для одного или двух обогревателей:

У терморегулятора в наличии четыре клеммы: две входных (фаза и нейтраль) и две выходных (также «+» и «-»).

Если обогреватель один:

  • от электрощита прокладываются две жилы, которые подключаются к соответствующим клеммам термостата;
  • к выходным клеммам последнего крепятся два провода с учётом полярности – они подключаются к ИК обогревателю. Это последовательное подключение.

Если обогревателя два:

  1. От термостата нужно вывести четыре провода (две фазы и две нейтрали) и развести проводку к обогревателям. Это так называемое параллельное подключение.
  2. От термостата нужно вывести два провода, подвести их к одному обогревателю, а затем ко второму. Это будет последовательным подключением двух обогревателей.

В отдельных случаях потребуется подключение фазы напрямую (от автомата к обогревателю), а нейтрали через термостат. Недостаток этого способа – не совсем корректная работа терморегулятора.
Усложнённая схема подключения для нескольких обогревателей:

  • термостат подключается к автомату на электрощите;
  • выходные клеммы соединяются с магнитным пускателем;
  • выходящие контакты пускателя соединяются с обогревателем.

Такой тип соединения подходит для промышленных нагревателей или нескольких ИК обогревателей. Схема подключения магнитного пускателя предполагает работу в автоматическом режиме.

В заключение хотелось бы напомнить, что любые мощные электрические приборы и тем более нагревательные или отопительные, требуют повышенного внимания к мерам безопасности.

Прежде всего, это касается заземления. Контур заземления обогревателя должен быть оснащён проводниками достаточной толщины, обладающими низким сопротивлением. По сути, защита обязана отводить избыток тока любой немыслимой величины. От этого зависит человеческая жизнь!

Подключение термостата не самая простая задача. Даже если вы с лёгкостью разобрались во всех тонкостях процесса, может не хватить навыков обращения с инструментами. Смонтировав всё по схемам самостоятельно, нужно попросить специалиста ещё раз проверить вашу работу.

Делаем подключение ИК обогревателя через терморегулятор по видео

elektrik24.net

Схема подключения инфракрасного обогревателя

Недавно мы предоставляли читателям «Сам электрика» статью о преимуществах и недостатках ИК обогревателей. Их установка довольно проста – необходимо всего лишь засверлить к стене крепления и запитать провода, выходящие с корпуса изделия. Чтобы Вы правильно осуществили электромонтаж, далее мы рассмотрим несколько принципиальных схем подключения инфракрасных обогревателей к электросети.

Для начала хотелось бы отметить, что для эффективного управления отоплением необходимо устанавливать в каждой комнате индивидуальный регулятор температуры. Типовая схема подключения инфракрасного обогревателя через терморегулятор выглядит следующим образом:

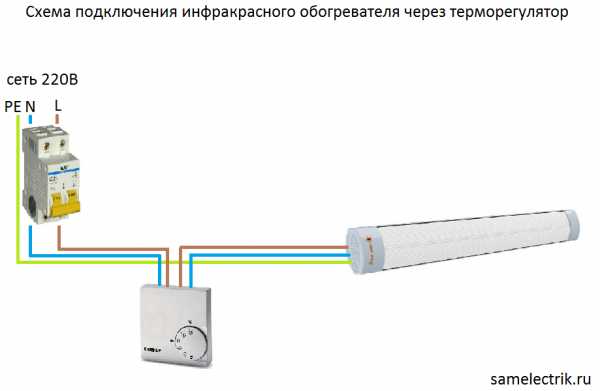

Чтобы Вам было понятнее: PE – заземление, L – фаза, N – ноль. Фазный проводник разрывается автоматическим выключателем. Заземление должно идти напрямую от распределительного щитка к излучателю тепла.

Если же в комнате будет сразу же несколько инфракрасных обогревателей, схема подключения должна выглядеть следующим образом:

Как Вы видите, ничего сложного нет, главное соблюдать цветовую маркировку проводов и перед электромонтажом обязательно обесточить линию.

Также хотелось обратить Ваше внимание на несколько важных моментов, относительно подключения ИК обогревателей:

  1. Суммарная токовая нагрузка электрообогревателей не должна превышать предельное значение регулятора температуры.
  2. Подключать устройство от розетки можно лишь в том случае, если суммарный потребляемый ток менее 10А. Если данное значение больше, питание должно осуществляться отдельным кабелем от распределительной коробки.
  3. Обязательно линия должна быть защищена автоматическим выключателем.
  4. Высота установки устройства должна быть не менее 2-х метров, иначе его действие может негативно повлиять на здоровье и самочувствие человека.
  5. Размещать инфракрасную панель необходимо по центру потолка, чтобы тепло распределялось равномерно по комнате. Если обогревателей несколько – разместите их равномерно относительно всей площади потолка.
  6. Обязательно осуществите расчет сечения кабеля по току, если будете вести отдельный проводник от распредкоробки. При выборе недостаточного диаметра жилы возможен выход электропроводки из строя.
  7. Отдавайте предпочтение электронным терморегуляторам, они более функциональны и позволяют с помощью определенных режимов экономить электроэнергию.
  8. Если суммарная мощность обогревателей свыше 3 кВт, необходимо добавить в схему магнитный пускатель.

Типовая схема подключения инфракрасного обогревателя через пускатель:

Рекомендуем также просмотреть самую экономичную систему отопления дома!

Нравится(0)Не нравится(0)

samelectrik.ru

Установка инфракрасных обогревателей и подключение терморегулятора

Классическая система отопления в современном мире себя изжила. И произошло это в связи с наличием в ней массы недостатков: существенные потери тепла, медленное обогревания, расслоение воздушных масс и прочее. Именно такие факторы повлияли на возникновение особого интереса пользователей к инфракрасным обогревателям.

Особенность инфракрасных обогревателей

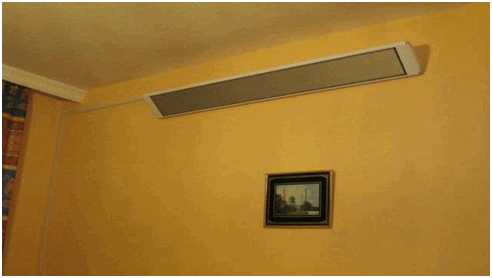

Инфракрасный обогреватель можно крепить к деревянной поверхности

Инфракрасные обогреватели – уникальная возможность сделать жизнь комфортной в дачных помещениях, квартирах, частных домах. На сегодняшний день подобные устройства также очень востребованы в офисах и других подобных заведениях, где нужна регулирующая тепловая система.

Можно ли использовать инфракрасный обогреватель в качестве единой системы отопления? Очень интересный вопрос, на который однозначно можно ответить утвердительно. Такой тип отопления шикарно подойдет, как и для основной системы обогревания, так и в качестве дополнения. Разница будет выражаться исключительно в расчетной мощности.

Данный вид отопления имеет ряд преимуществ:

  1. Не требует огромных затрат ни денежных, ни трудовых на установление мощных конструкций.
  2. Характеризуется бесшумной работой и автоматизацией.
  3. Гарантирует безопасность и экологическую чистоту.
  4. Предоставляет возможность зонального нагрева. При этом может сохранять разную температуру в двух различных между собой зонах.

Устройство можно устанавливать для зонального обогрева

Инфракрасный обогреватель легко установить, прикрепить и пользоваться. Он максимально быстро начинает выполнение своих функций, обеспечивая высокий уровень комфорта в зоне своих действий. Огромным плюсом использования такого вида отопления есть небольшой процент снижение влаги в помещении. То есть нет проблемы сухого воздуха.

Для получения максимальной пользы от использования такой полезной установки следует правильно осуществить его установление.

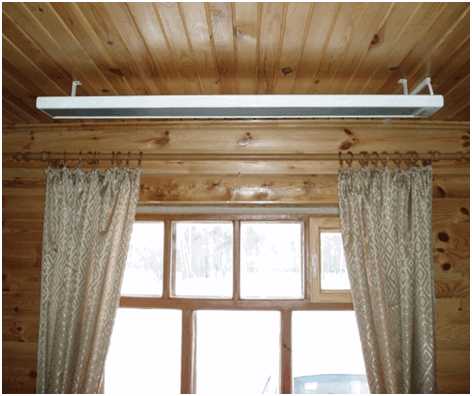

Установка потолочного обогревателя

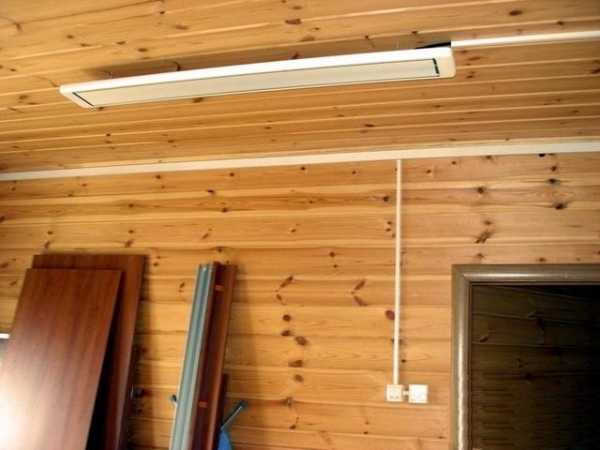

Монтаж инфракрасного обогревателя проводят на разных поверхностях

Пользователи ищут дополнительные источники тепла, которые максимально выполняют свои функции, при этом отличаются практичностью и экономностью. Выше рассматриваемые плюсы инфракрасных обогревателей как раз подходят под качества экономности, практичности и выгодности.

На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь именно от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.

Виды инфракрасного обогревателя:

  • в виде отдельного устройства;
  • в качестве пленки.

Монтаж инфракрасного потолочного обогревателя гораздо проще, чем работа с пленкой. В данном случае лишь требуется выполнение общих принципов. Во-первых, должно быть хорошее крепление, которое не будет изгибаться под тяжестью веса теплового агрегата. Для установки прибора лучше использовать кронштейны.

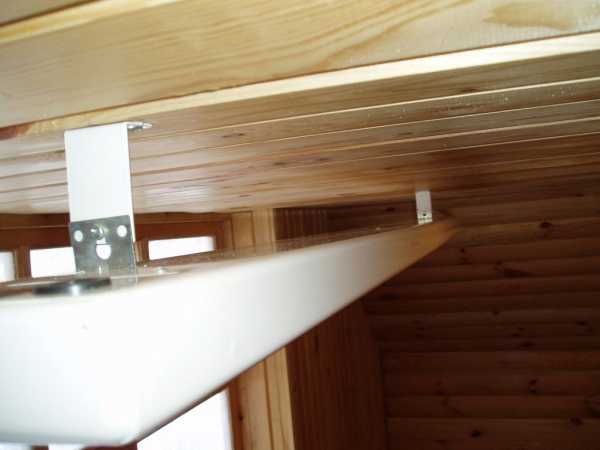

Надежнее всего крепить устройства на металлические кронштейны

Они предоставляют возможность осуществлять монтаж устройства под горизонтальным углом. Что это значит? Это значит, что с их помощью установка возможна не только на потолке, но и непосредственно на стене.

Правила установки прибора:

  1. Электрические кабеля должны быть проложены только по негорючей поверхности.
  2. Элементы крепление не должны касаться нагревательной части.
  3. При монтаже теплового сооружения следует исключить возможный контакт с легковоспламеняющейся поверхностью и осуществить полную изоляцию электропроводки.
  4. Крепить изделия следует на высоте от 2,5 до 3,5 метров.

Для установки прибора в жилом помещении, приобретать следует те устройства, мощность которых не превышает 800 Ватт.

Всегда следует помнить о правилах пожарной безопасности. В данном случае также нельзя их игнорировать, поскольку это может привести к загоранию помещения.

Монтаж пленочного обогревателя

Установка пленочного обогревателя осуществляется на подготовленную поверхность

Установка пленки также требует выполнения целого ряда нюансов. Например, потолки не должны быть ниже, чем 230 см. Если не выполнить это условие, будет наблюдаться дискомфорт, связанный с перегревом.

Правила монтажа:

  1. Укладка пленки должна осуществляться на идеально подготовленной поверхности, на которой уже будут полностью проведены отделочные работы.
  2. Крепятся полотна на влагонепроницаемый материал.
  3. Если место укладки граничит с чердаком, следует в первую очередь заняться его утеплением. Только в таком случае будет гарантированный результат от использования.
  4. Резка пленки должна осуществляться исключительно по указанным меткам производителя.
  5. Для максимальной эффективности, при укладке следует учитывать длину одного полосового фрагмента. Она не должна превышать восьми метров.
  6. Что касается расположения соседних элементов, то между ними должно быть расстояние больше 5 мм.
  7. Сгибать пленочный обогреватель запрещается более чем на 900.
  8. Крепление должно осуществляться только скобами.
  9. Проводить монтажные работы следует только при плюсовой температуре воздуха. Если укладывать пленку при показателях от -50С и ниже, то после прогрева помещения могут образоваться складки.

Фиксируется пленка с помощью скоб

Огромную и незаменимую роль в эксплуатации инфракрасного обогревателя играет терморегулятор. Поговорим о том, что это и какая его взаимосвязь с рассматриваемым отопительным объектом? Самой главной его задачей является осуществление контроля за регулированием работы прибора. Также следует отметить, что термостаты существуют в целях экономии энергии. Периодически вымеряют температуру воздуха, затем в ходе проверки регулируют работу инфракрасного обогревателя, включая его либо наоборот приостанавливая работу.

Виды терморегуляторов

С помощью терморегулятора легко контролировать температуру воздуха

Нынешний строительный рынок представляет большой выбор различных деталей, которые служат для экономии электроэнергии. Среди их множества следует отметить терморегуляторы. Перед тем как подключить терморегулятор к любому типу инфракрасного обогревателя, надо знать какие виды бывают. Также необходимо учитывать их особенность и метод крепления.

Основные виды:

  • механический;
  • электронный.

Механический терморегулятор

Механический термостат представляет собой коробочку, верх которой оснащен специальным переключающим приспособлением. На корпусе также имеется световой показатель активности данного устройства.

Следует отметить, что механические модели лучше всего не использовать без присмотра. Поскольку функции управления на расстоянии в таком приспособлении отсутствуют. Есть конечно модели и посовременнее, но все же они не выпускаются в огромных количествах.

Электронный терморегулятор

Электронные терморегуляторы имеют ряд своих преимуществ. В первую очередь, отмечается их широкая функциональность и возможность управления. Контроль может осуществляться с помощью кнопок или же сенсорным методом. Дизайну и внешнему их виду свойственна огромная разнообразность. И даже, несмотря на достойный уровень эстетичности они все дальше усовершенствуются.

Рассматриваемый вариант также дает возможность управления с помощью мобильного телефона, что соответственно очень удобно и практично. Единственным минусом является его высокая стоимость.

Оба вида требуют выполнение двух правил установки: избежание влажности, которая может навредить устройству и избежание попадания солнечного света и тепла. В противном случае работа термостата будет некорректной и, естественно, есть вероятность поломки обоих приборов.

Способы подключения терморегулятора к обогревателю

Подключение терморегулятора

Есть несколько методов подключения термостата к инфракрасному обогревателю. Первый из них простейший, заключается в соединении одного термостата и одного электрообогревателя.

Второй свидетельствует о возможности параллельного подключения. То есть один терморегулятор может параллельно проводить контроль нескольких обогревателей. Происходит это следующим образом: от автомата осуществляется подключение одной пары проводов к термостату, от которого уже идут два направления на греющие приборы.

Эксплуатация одного терморегулятора на множественное число обогревателей является идеальным вариантом использования. В таком случае прослеживается максимальная практичность, удобность и экономия. Помощником в этом деле должен стать магнитный пускатель. Обязательным в данном случае есть использование, специально разработанной, индивидуальной схемы подключения. Существует вариант использования похожей схемы, но это лишь для тех, кто себя, как говорится, не бережет. Тщательно продуманная работа является залогом собственной безопасности. Следует помнить, что даже маленькая неточность и поломка могут стать причиной пожароопасной ситуации с плачевными последствиями.

Некоторые производители в изначальном комплекте вместе с обогревателем предоставляют пускатель магнитного типа. Также к нему идут провода для осуществления соединения необходимой схемы подключения. Можно приступать к началу работы, если есть такие знания или же обратиться к специалисту за советом.

Итак, можно подвести итог вышеизложенного и отметить, что правильно установить инфракрасный потолочный обогреватель сможет любой мужчина. В этом нет ничего сверхъестественного. Нужно лишь правильно и информативно подготовиться, чтобы выполнить все верно.

Обязательным правилом хорошей установки должно быть использование терморегулятора, который поможет осуществить максимально необходимый контроль за работой теплового обогревателя. Инфракрасный обогреватель – это экономия энергии. Подключение такого устройства через терморегулятор – уже двойная экономия, которая нигде не бывает лишней. Особенно это касается дачи или сельскохозяйственных помещений.

Каждый сам для себя решает уровень комфорта. Выбрать пользование инфракрасным обогревателем означает выбрать максимальный комфорт.

technosova.ru

схема подключения, виды и выбор

Одним из достоинств отопительных систем, использующих электрическую энергию, является возможность управления их работой как в ручном, так и в автоматическом режиме. Не стали исключением и инфракрасные системы обогрева, в силу своей безинерционности требующие эффективных и высокоточных устройств для регулировки температуры воздуха в помещении.

Использование в конструкции термостатов современных технологий позволяет аааааане только достичь требуемой точности, но и сократить расходы электроэнергии. К тому же самые инновационные приборы можно подключить к системе «умный дом», полностью доверив автоматике оптимизацию работы инфракрасных обогревателей.[contents h3 h4]

Виды терморегуляторов

В зависимости от конструктивных особенностей, терморегуляторы для инфракрасных обогревателей можно разделить на два вида: электромеханические и электронные.

Электромеханические термостаты

Механический терморегулятор имеет простейшее устройство — тумблер включения и ползунок регулировки температуры

Коммутация цепи в электромеханическом термостате происходит благодаря специальной биметаллической пластине, полученной методом соединения двух полос из металлов с разными коэффициентами теплового расширения. При нагревании одна полоса удлиняется сильнее другой, поэтому пластина изгибается, размыкая электрическую цепь. После прекращения подачи питающего напряжения нагреватель отключается, и температура воздуха уменьшается. Охлаждаясь, биметаллический элемент возвращается в исходное положение, замыкая контакты включения обогревателя. Процесс многократно повторяется, при этом поддерживается заданная температура воздуха.

На корпусе электромеханических термостатов могут присутствовать ручка регулировки, шкала, дополнительные функциональные кнопки и элементы индикации.

Электронные приборы

Классификация видов терморегуляторов

Современные терморегуляторы – это совсем не те приборы, принцип действия которых основывается на механическом размыкании контактов. Конструкция электронного термостата состоит из нескольких элементов:

  • датчика температуры, изменяющего свои параметры в зависимости от

степени нагрева;

  • блока управления, чьей задачей является обработка данных и управление коммутацией;
  • электронного ключа, осуществляющего коммутацию нагрузки. Пример исполнения многофункционального программируемого терморегулятора

Электронные регуляторы могут оснащаться микропроцессорными системами управления, позволяющими гибко программировать прибор на выполнение определенного алгоритма в зависимости от времени суток, дня недели и т. д. Такие устройства могут встраиваться в систему «умный дом» для управления работой отопительного оборудования.

Датчики температуры

Независимо от того, является датчик температуры встроенным или предназначается для выносной установки, он может содержать либо терморезистор, либо термопару. Первый элемент при колебаниях температуры изменяет внутреннее сопротивление. Второй содержит спайку из двух металлов с различными потенциалами. Она вырабатывает электрический ток, величина которого прямо пропорциональна силе нагревания. Зная зависимость изменения параметров датчика от температуры, нетрудно составить алгоритм работы микропроцессора.

Датчики второго типа (термопары) надежнее и обеспечивают точность показаний в пределах 0.1-0.5ºС.

В последние годы большое распространение получили термодатчики, передающие свои параметры через радиоканал. Их достоинство – возможность установки в любом месте без необходимости укладывать провода, что особо важно, если надо коммутировать потолочный обогреватель. Питаются такие приборы от батареек, которые, учитывая малый ток потребления в дежурном режиме, приходится менять не чаще 1-2 раз в год.

Подбор терморегулятора

При выборе терморегулятора для инфракрасного обогревателя надо ориентироваться на функциональность и удобство управления. Но главный параметр, по которому определяют способность прибора выполнять поставленную задачу, является его ток нагрузки.

При превышении этого параметра коммутирующий элемент любого терморегулятора (будь то электромеханическое или твердотельное реле) неизбежно выйдет из строя.

Рассчитать ток нагрузки несложно. Прежде всего надо вычислить ток потребления обогревателя. Для этого достаточно разделить показания прибора в Вт (ватт) на напряжение подключения в В (вольт). Искомая величина будет представлена в А (амперах).

К примеру, для инфракрасного обогревателя мощностью 2.2 кВт ток потребления составит 10 А (2.2 кВт = 2200Вт, а 2200 Вт / 220 В=10 А). Прибавив к этому параметру 15 — 20% запаса, получим ток нагрузки терморегулятора, равный 12 А. Именно на это расчетное значение надо ориентироваться при подборе оборудования.

Нередко в техническом паспорте на изделие производители указывают максимальную коммутируемую мощность. Это и есть величина той нагрузки, которую можно без опасения подключать к терморегулятору.

Как правило, приборы, предназначенные для работы совместно с инфракрасными обогревателями, рассчитаны на подключение нескольких устройств, однако в сумме мощность подключения более 3 — 3.5 кВт не рекомендуется. При необходимости коммутации нагрузки выше этой величины схема подключения должна содержать дополнительный контактор или магнитный пускатель.

Особенности подключения и монтаж

Потолочные или настенные инфракрасные обогреватели с терморегулятором, конечно же, смогут нормально работать, однако от встроенных термостатов мало толку – их датчики будут срабатывать не на реальную температуру в помещении, а на степень нагрева корпуса отопительного прибора. Именно поэтому правильная схема установки предполагает выносное размещение элементов контроля.

При этом монтаж терморегулятора обязательно должен учитывать зональность работы инфракрасного обогревателя, иначе работа устройства будет некорректной. При установке регулятора температуры следует придерживаться простых правил:

  • если установлен потолочный обогреватель, то термостат лучше располагать на удаленной стене. Настенное исполнение ИК-отопителя требует размещения регулятора на той же поверхности, с учетом необходимого удаления;
  • оптимальным расстоянием от пола считается высота около 1,5 метра;
  • монтаж напрямую зависит от типа крепления – встраиваемые изделия потребуют штробирования стен, а приборы для поверхностного монтажа нуждаются в установке монтажных коробов под питающие кабели и провода термодатчика;
  • если схема установки предполагает размещение прибора на наружной стене дома, то под его корпус устанавливается теплоизоляция. Это поможет избежать ложных срабатываний реле;
  • выбранное место для установки регулятора температуры должно находиться на удалении от окон, дверей и отопительных приборов.

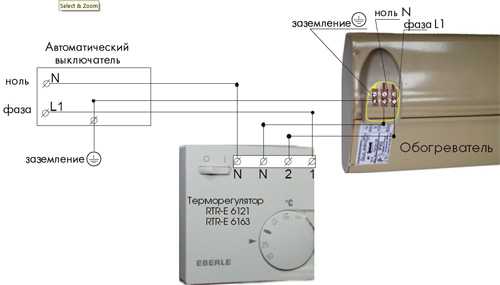

Схема подключения ИК-обогревателя через регулятор температуры не имеет никаких подводных камней, поэтому монтаж выполняется точно так же, как и установка любой мощной розетки. Естественным требованием является соответствие сечения монтажных проводов мощности нагревателя.

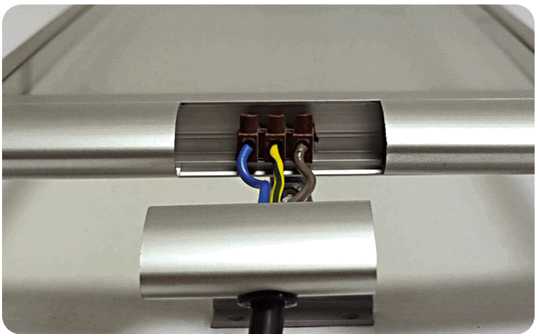

Терморегулятор имеет две пары клемм, которыми подключается к автомату электрического щита с одной стороны и к ИК-обогревателю с другой. Если схема предусматривает подключение нескольких отопительных приборов, то они должны включаться параллельно. При этом возможны два варианта включения:

  1. от терморегулятора идет столько пар проводов, сколько приборов требуется через него подключить.
  2. от регулятора отходит только два проводника, которые поочередно запитывают необходимое оборудование. На схеме — последовательное подключение двух инфракрасных обогревателей

Разумеется, во втором случае сечение кабеля должно быть больше.

При монтаже важно не перепутать места включений нулевого и фазного проводников, так как некоторые модели электронных регуляторов весьма чувствительны к такого рода «переполюсовке».

Схема включения мощной нагрузки предполагает установку магнитного пускателя или контактора. В таком случае выходные клеммы терморегулятора присоединяются к управляющему реле, а обогреватели подключают через рабочие контакты пускателя.

При подключении инфракрасного оборудования должное внимание надо уделить заземлению. Его контур должен быть надежным, а заземляющие шины иметь низкое внутреннее сопротивление. При работе с мощной нагрузкой нелишней будет и установка устройства защитного отключения.

Организация заземления ИК-обогревателя

В заключение стоит отметить, что выбрать нужный терморегулятор можно на основании теоретических выкладок, обзоров и сравнений. Но установка и подключение прибора к инфракрасному обогревателю потребует от вас не теории, а опыта и практических навыков. При малейших сомнениях обратитесь к профессиональному электрику. Помните – с электричеством и отоплением лучше не шутить!

В дополнение предлагаем вам ознакомиться с любительской видео инструкцией по укладке инфракрасного пола, в том числе подробно рассматривается монтаж терморегулятора и датчика температуры:

all-for-teplo.ru
