электрический туалет — патент РФ 2172131
Изобретение относится к электрическому туалету. Туалет содержит корпус с отверстием, расположенным на его верхней стороне, крышку, установленную в этом отверстии, верхний резервуар, расположенный с внутренней стороны отверстия и выполненный с возможностью открытия книзу, камеру сгорания с пространством горения, расположенную под верхним резервуаром и имеющую отверстие, направленное вверх и имеющее крышку, нагревательные спирали, расположенные в пространстве горения, и эвакуационное устройство, соединенное с этим пространством. Пространство горения в целом выполнено сферическим, а нагревательные спирали расположены в его верхней части радиально снаружи от окружности отверстия, что при использовании предотвращает их соприкосновение с выделениями, обеспечивая быстрое и качественное сгорание выделений и сохраняя чистоту туалета. 11 з.п. ф-лы, 4 ил. Изобретение относится к электрическому туалету, содержащему корпус или кожух с отверстием, расположенным на его верхней стороне, крышку, предназначенную для этого отверстия, резервуар, расположенный под отверстием и выполненный с возможностью открытия книзу, камеру сгорания, расположенную под верхним резервуаром и имеющую отверстие, направленное вверх и снабженное крышкой, нагревательные спирали, расположенные в камере сгорания, и эвакуационное устройство, присоединенное к камере сгорания. Предпосылки изобретенияфиг. 1 изображает поперечный разрез варианта выполнения предлагаемого электрического туалета,
фиг. 2 изображает вид сбоку верхнего резервуара, составляющего часть устройства, представленного на фиг. 1,
фиг. 3 изображает верхний резервуар, представленный на фиг. 2 и повернутый на 90o, и
фиг. 4 изображает вид сверху нижней плиты, образующей часть устройства, представленного на фиг. 1. Описание предпочтительного варианта выполнения изобретения
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Электрический туалет, содержащий корпус 10 с отверстием 16, расположенный на его верхней стороне, крышку 14, установленную в этом отверстии 16, верхний резервуар 18, расположенный с внутренней стороны отверстия и выполненный с возможностью открытия книзу, камеру 32 сгорания, расположенную под верхним резервуаром 18 и имеющую пространство 34 горения и отверстие 36, направленное вверх и имеющее крышку 38, нагревательные спирали 44, расположенные в пространстве 34 горения, и эвакуационное устройство 48, 50, 52, соединенное с этим пространством 34, отличающийся тем, что пространство 34 горения в целом выполнено сферическим, а нагревательные спирали 44 расположены в его верхней части радиально снаружи от окружности отверстия 36 так, что при использовании предотвращено их соприкосновение с выделениями, падающими через это отверстие. 2. Электрический туалет по п.1, отличающийся тем, что нагревательные спирали проходят вокруг верхней части пространства горения в зоне, в целом имеющей форму части сферы. 3. Электрический туалет по п.1, отличающийся тем, что в нижней части пространства 34 горения расположено поворотное устройство 46, направленное вверх. 4. Электрический туалет по п.1, отличающийся тем, что эвакуационное устройство 48, 50, 52 содержит катализатор 50 для очистки дымовых газов. 5. Электрический туалет по п.1, отличающийся тем, что вокруг отверстия 36 камеры 32 сгорания расположен лоток 42. 6. Электрический туалет по п.1, отличающийся тем, что верхний резервуар 18 образован передней 20 и задней 22 стенками, наклоненными внутрь и пересекающимися вдоль некоторой линии, и боковыми стенками 24 и так расположен по отношению к отверстию 36 камеры сгорания, что указанная линия находится у переднего края этого отверстия 36, причем задняя стенка 22 верхнего резервуара 18 установлена шарнирно с возможностью открытия. 7. Электрический туалет по п.1, отличающийся тем, что эвакуационное устройство содержит вытяжной вентилятор 52, приводимый в действие от постоянного тока низкого напряжения. 8. Электрический туалет по п.7, отличающийся тем, что вытяжной вентилятор всасывает воздух из внутренней полости электрического туалета, а ротор 53 вентилятора расположен вне траектории дымовых газов. 9. Электрический туалет по п.1, отличающийся тем, что нагревательные спирали 44 расположены так, что они не соприкасаются с падающими выделениями. 10. Электрический туалет по п.1, отличающийся тем, что открытие верхнего резервуара и крышки камеры сгорания может быть инициировано только при закрытой защитной крышке. 11. Электрический туалет по п.1, отличающийся тем, что открытие/закрытие верхнего резервуара и крышки камеры сгорания осуществляется посредством электрических двигателей. 12. Электрический туалет по п.1, отличающийся тем, что камера 32 сгорания имеет верхнюю часть 32b и нижнюю часть 32a, которая на своей нижней стороне имеет ножки или выступы 58, а на внутренней поверхности дна корпуса расположена опорная плита 60, на которой своими выступами 58 устанавливается камера 32 сгорания, когда нижняя часть 32a присоединена к верхней части 32b, и которая имеет канавки 62 и наклонные площадки 64, причем при необходимости демонтажа нижней части ее поворачивают так, что выступы скользят вниз по наклонным площадкам в канавки, после чего нижняя часть может быть вынута.www.freepatent.ru
Что такое компостирующий туалет и как он работает
В поисках способов безвредной утилизации отходов человеческой жизнедеятельности было сломано немало копий. Однако даже при современных достижениях инженерной мысли и технологии поиски достойной альтернативы ватерклозету не могут считаться окончательно завершенными. На сегодняшний день одними из лучших считаются сухие компостирующие туалеты, о которых и пойдет речь в данной статье.
Классификация компостирующих туалетов
Под компостирующими понимают туалеты, в которых осуществляется первичная или полная переработка фекалий различными способами до приведения их к состоянию безвредного компоста, который можно использовать в качестве удобрения на земельном участке. Всего различают следующие разновидности компостирующих туалетов:
- Компостирующие туалеты однокамерные портативные
- Компостирующие туалеты двухкамерные для стационарной установки
- Компостирующие туалеты с принудительной вентиляцией
- Компостирующие туалеты с роторными мешалками и испарителями влаги
- Компостирующие туалеты замораживающего типа
- Компостирующие туалеты сжигающего типа
- Компостирующие туалеты упаковывающего типа
- Компостирующие туалеты вакуумного типа с малой долей смыва водой
Кроме вышеперечисленных признаков классификации можно разделить компостирующие туалеты по необходимости подключения к напорному водопроводу, системам вентиляции, и электрическим сетям. Так же можно разделить эти туалеты по необходимости использования расходных материалов, например, биоразлагаемых пакетов или пленки, фильтрующих пакетов и т.п. В некоторых моделях необходимо использование специальных торфяных композиций для обеспечения качественного компостирования и удержания запахов. Рассмотрим основные виды компостирующих туалетов подробнее.
Однокамерные компостирующие туалеты
Это устройства с разделением мочи. В них моча выводится в отдельную емкость или отправляется прямо в грунт. Моча практически стерильна и не имеет запаха при быстрой утилизации. Фекалии отправляются в сборник, внутри которого установлен биоразлагаемый пакет по принципу мешка для мусора. Внутри однокамерного туалета имеется достаточно мощный вентилятор, который работает постоянно и обеспечивает отвод запаха и лишней влаги от контейнера с фекалиями. По мере наполнения контейнер извлекают и отправляют прямо вместе с мешком в компостную яму, где и происходит полное разложение его самого и содержимого.
Чтобы избежать поступления неприятных запахов в помещения стульчак снабжается шторками, которые открываются тогда, когда человек садится на унитаз. В целом подобные конструкции не отличаются сильно от обычного выносного ведра пудр-клозета, разве что не так часто.
Двухкамерные стационарные компостирующие туалеты
Эти туалеты имеют две емкости контейнерного типа, которые меняют местами по мере их заполнения. Объем емкостей внушительный – не менее 350-500 литров каждая. Для обеспечения качественного процесса компостирования применяется посыпка фекалий торфяной композицией и разделение мочи. Объем емкостей подбирается таким образом, чтобы по мере наполнения первой из них во второй заканчивался процесс компостирования, который может продолжаться в течение девяти месяцев. Лишь после этого содержимое контейнера может быть выгружено, и он займет место наполненного к тому времени другого контейнера.
Такие туалеты предназначены для установки в уличных уборных, и они не нуждаются в электричестве и принудительной вентиляции. Все процессы происходят естественным образом. Однако для установки двухкамерного стационарного компостирующего туалета требуется наличие небольшого возвышения, так как в самой кабинке должна остаться только верхняя часть туалета с сиденьем.
Компостирующие туалеты с принудительной вентиляцией
Эти туалеты содержат разделительную мембрану и ими можно пользоваться стоя. В некоторых моделях для лучшего разделения фекалий по фракциям применяют одноразовые фильтрующие пакеты. На дно компостирующей камеры укладывается слой влажной торфяной композиции. Принцип работы заключается в создании постоянного воздушного потока, который способствует скорейшей сублимации твердых частей отходов. Для чего туалет оборудуется системой мощной принудительной вентиляции. Разделение мочи, и интенсивное испарение влаги способствует значительному увеличению интервалов между опорожнением.
Недостатком таких туалетов является необходимость постоянного подключения к электрической сети или аккумулятору, вероятность выхода из строя двигателя вентилятора.
Компостирующие туалеты с роторными мешалками и испарителями влаги
Эти модели туалетов отличаются наличием рычажных или электрических приводов для периодического ворошения компостной массы, а так же испарителей для ускорения процесса удаления влаги из компоста. Поддержание заданного температурного режима в сочетании с постоянным насыщением компостируемых отходов кислородом способствует активной работе аэробных бактерий, и процесс компостирования значительно ускоряется. Подобные туалеты оснащены специальным ящиком или небольшим ведром, в которых собирается готовый компост.
Недостатки подобных конструкций в их высокой технической оснащенности, необходимости оборудования вытяжной принудительной вентиляции и в достаточно высокой цене. Лучшие модели таких туалетов обойдутся почти в три тысячи долларов.
Компостирующие туалеты замораживающего типа
Эти устройства, по сути, являются морозильными камерами, в которых быстро замораживаются поступающие в емкость отходы. При температурах ниже – 10-15 градусов вся патогенная флора прекращает развиваться, отходы не распространяют запах и поддаются простой утилизации в компостную яму, где после оттаивания они перерабатываются обычным способом. Несомненно, подобные туалеты хороши тем, что им не нужна вентиляция. Они потребляют энергии не более чем одна электрическая лампочка, могут быть установлены в любом помещении. Специальная система тепловых шторок предупреждает от переохлаждения, сидящего на таком туалете человека.
Недостатки замораживающих туалетов в том, что они должны быть подключены к надежному источнику электропитания, а так же их цена, которая превышает две тысячи долларов.
Компостирующие туалеты сжигающего типа
Туалеты, сжигающие фекалии на электрической каталитической горелке появились не так давно. Их принцип действия прост. Все, что поступает в приемную камеру, подлежит сжиганию. В итоге остается немного золы, которую можно вынести на компостную яму. Эти туалеты отличаются очень высокими характеристиками, но требуют установки мощной системы вытяжки и особых фильтров, поглощающих зловонные запахи, образующиеся в процессе сжигания фекалий. По понятным причинам стоимость расходных материалов к сжигающим туалетам достаточно велика, равно как и стоимость самого туалета, которая достигает шести тысяч долларов.
Кроме стоимости таких туалетов недостатком является высокое потребление электроэнергии. Обычная мощность сжигающих туалетов составляет от трех до пяти киловатт.
Компостирующие туалеты упаковывающего типа
Иначе эти туалеты называют пленочными. Принцип действия их прост. В стульчаке имеется каркас, на который одевается рукав из биоразлагаемой пленки, нижняя часть которого завязывается тугим узлом и отправляется в упаковывающее устройство. После каждого посещения туалета необходимо несколько раз нажать на педаль. При этом упаковывающее устройство протянет порцию фекалий в рукаве в нижний накопительный ящик. Когда рукав закончится, его завязывают сверху, а содержимое ящика утилизируют в компостной яме, где оно разлагается вместе с пленкой.
Недостаток такого туалета в том, что ему нужны для работы достаточно дорогие расходные материалы, которых в нужный момент может не оказаться в наличие.
Вакуумные туалеты с ограниченной подачей воды
Эти туалеты можно встретить в современных железнодорожных вагонах и иных видах транспорта. Они отличаются тем, что для транспортировки фекалий по канализационным трубам до компостирующего ящика применяется вакуумная среда. При этом в качестве приемного устройства используется унитаз особой конфигурации, в котором имеется узкое приемное отверстие, постоянно закрытое водой. При поступлении в чашу фекалий нажимают кнопку смыва, которая подает разряжение к всасывающему отверстию чаши. Все её содержимое мгновенно засасывается в трубу и передается в накопитель, где и происходит отделение твердых фракций от жидких, и осуществляется процесс компостирования.
Такие туалеты хороши всем, кроме очень высокой цены. Средняя стоимость такого оборудования составляет около 20000 долларов, что оказывается в большинстве случаев неприемлемо для устройства канализации частного дома.
5sklad.ru
Они такие разные…о достоинствах и недостатках электрических и химических биотуалетов., Сантехника — ванны, душевые кабины, раковины и мойки, унитазы и биде, полотенцесушители
В конце прошлой беседы мы начали говорить об электрических биотуалетах. Продолжим эту тему. Итак…
У электрического биотуалета немало достоинств. Трудно сказать, какое из них главное. Во-первых, он совершенно не источает запахов, во-вторых, он экологически чистый, в-третьих, в нем не используются химические реагенты, в-четвертых, процесс утилизации фекалий может происходить без участия воды. В электрическом биотуалете нет смыва, и при нажатии кнопки его содержимое лишь слегка встряхивается. К тому же, система очистки здесь достаточно проста.
Если говорить о недостатках электрического биотуалета, то, пожалуй, такой недостаток один — его нельзя использовать при отсутствии электросети.

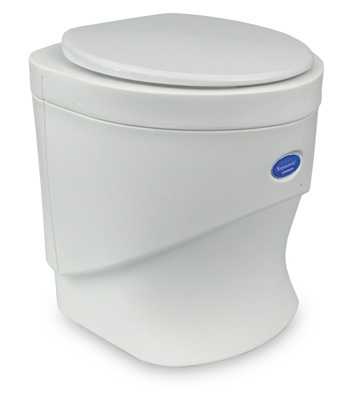

В заключение рассказа об электрических биотуалетах мы хотели бы уделить внимание электрическому биотуалету, не требующему устройства дренажа и канализации. Позволим себе привести цитату, имеющую отношение к портативному электрическому биотуалету со сказочным названием «Золушка». На портале bioec.ru об этом туалете говорится, что «главное преимущество и принцип действия данного портативного туалета основан на сгорании всех отходов и автономном устройстве, без дополнительных коммуникаций и систем стандартного вывода: канализации и слива в дренаж. Конечным продуктом процесса является зола, которая находится в контейнере внутри и очищается в произвольном режиме.
Все отходы, в том числе и туалетная бумага, попадают в специальную емкость, высушиваются компрессором и сгорают в течение 40-70 минут в заданном режиме. А предусмотренная система вентиляции удаляет неприятные запахи внутри биотуалета и высушивает его поверхность.
Потребление энергии биотуалетом — 220V. Оно необходимо для работы компрессора и вентиляции. Монтировать вентиляционную систему биотуалета можно через стену или крышу. Самый простой вариант — проводка вентиляционной трубы (ее диаметр 75 мм) через стену. Но если стена, рядом с которой вы желаете установить электрический биотуалет, — фасадная, то из эстетических соображений лучше провести вентиляцию через крышу.
На сегодняшний день такого типа биотуалеты производят порядка 12 стран. Они различны по дизайну и цене, но имеют одинаковый принцип действия. Единственный туалет этого класса, представленный на российском рынке, предлагает компания «Биоэкология». Биотуалет «Золушка» изготавливается в Швеции и отвечает самым высоким стандартам качества».
Так что, если в загородном доме и на участке находится источник питания, то у домовладельцев есть выбор, и они могут отдать предпочтение одному из электрических биотуалетов, о которых мы рассказали. Напомним, что устанавливать такие устройства можно и в доме, и на участке.
А теперь перейдем к знакомству с портативными химическими биотуалетами. Из предыдущих бесед мы помним, что «Википедия» в достаточно категоричной форме отозвалась о химических туалетах, сказав, что «данный вид туалетов не может называться биотуалетом»». Мы не станем спорить с Энциклопедией, но, в то же время, не будем столь категоричными, так как химические биотуалеты не только имеют право на существование, но и пользуются большой популярностью. Поэтому о них мы тоже намерены рассказать, не забыв упомянуть про плюсы и минусы.
Для переработки нечистот в химическом биотуалете применяются специальные гранулы и жидкие составы. В зависимости от исполнения данный вид устройства может и подключаться к канализации, и работать автономно. Сброс нечистот в канализацию контролировать не надо, чего нельзя сказать о скапливании фекалий в моделях, не подключенных к системе канализации. В этом случае необходимо следить за индикатором, который указывает на необходимость очистки емкости с нечистотами.
Слив в химических биотуалетах может быть и механическим, и электрическим (в зависимости от модели). Для туалетов с электрическим сливом достаточно приобрести аккумулятор, подающий напряжение на систему слива. Если говорить о запахах, источаемых данным сантехническим устройством, то напоминают они запахи духов, смешанные с «ароматом», которым встречает посетителей поликлиника.
Что же касается принципа действия данного туалета, то нечистоты, смываемые водой, «отправляются» в емкость с утилизатором. Этот химический препарат уничтожает неприятные запахи и перерабатывает все, что поступило в емкость.
Компактность и разнообразие моделей, позволяющее размещать данные устройства и на участке, и внутри помещения, являются несомненными плюсами этого сантехнического устройства.
К недостаткам этих туалетов относятся:
- химический состав «продукции», не отвечающий экологическим требованиям;
- неизбежность затрат на приобретение химических составляющих.
На этом мы закончим знакомство с туалетами, которые можно устанавливать и в загородном доме, и на участке в туалетной кабине. Подводя итог сказанному, хочется отметить, что выбор туалета — дело серьезное. Не всегда дорогостоящее устройство будет воплощением мечты домовладельца. Зачастую самая простая модель сможет удовлетворить потребности хозяев загородного дома. Главное — разобраться, что собой представляет тот или иной туалет, какими функциями он обладает, и что требуется для того, чтобы выбранный туалет соответствовал имеющимся на участке и в доме техническим средствам. При выборе туалета также следует обратить внимание на то, с какой периодичностью его следует обслуживать и способен ли он «принять» большое количество людей.
В следующий раз мы продолжим знакомство с сантехническим оборудованием, устанавливаемым в загородном доме.
Алексей Каверау
