подключение своими руками в загородном доме

Чтобы обогреть небольшой загородный домик или дачу, необязательно использовать современные и недешевые технологии. Можно обойтись проверенной временем системой отопления «Ленинградка». При этом такая схема отличается простотой и дешевизной. С приходом современных технологий появилась возможность усовершенствовать систему. В частности, получилось сделать ее регулируемой.

Принцип работы

Классический вариант отопления — система обогревательных устройств (радиаторы, панели), которые соединяются одним трубопроводом. По всему периметру функционирует теплоноситель, обычно это вода или же антифриз. Источником тепла служит котел. Радиаторы устанавливаются вдоль всех стен дома.

Отопительная система, в зависимости от местоположения трубопровода, бывает:

  • Вертикальная.
  • Горизонтальная.

Трубопровод может быть либо снизу, либо наверху. Второй вариант является очень эффективным, нижние же трубы легче обслуживать.

Нижнее расположение приборов подразумевает использование насосного оборудования, что, конечно же, влияет на расходы. Верхнее положение требует точных расчетов при проектировании и устройство для разгона. Все это увеличивает расходы материалов и время на сооружение конструкции.

Однотрубная система отопления «Ленинградка» с естественной циркуляцией использует воду или антифриз. Также бывает принудительная циркуляция, которая качается насосом. Кроме того, система бывает закрытой или открытой.

Система «Ленинградка» больше подходит для небольших одно- и двухэтажных сооружений с 5−6 радиаторами. При установке 7 радиаторов необходимо тщательно провести расчеты, а монтаж 8 и выше приборов будет либо неэффективным, либо слишком дорогим, если учесть доработки.

Ленинградская система отопления частного дома имеет несколько плюсов: относительно простой монтаж, неплохой КПД, небольшие расходы. В современных условиях удалось лишь усовершенствовать ее, добавив байпасы, краны, панели. Все это позволяет грамотно регулировать температуру в помещении.

ЛЕНИНГРАДКА! Самая надежная система отопления

К минусам можно отнести сложность расчетов, нужду в балансировке, которая приводит к дополнительным затратам.

Особенности схем

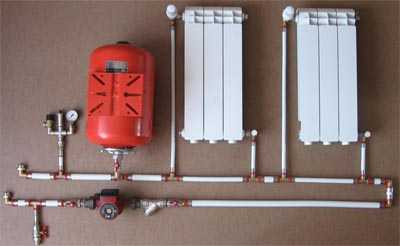

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:

  • Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
  • Расширительный бак с патрубком, именно он делает систему открытой.
  • Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
  • Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
  • Радиаторы с вентилями, откуда выпускается воздух.
  • Фильтр, который пропускает теплоноситель перед попаданием в котел.
  • Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.

Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

Здесь установлены шаровые краны, которые располагаются по обе стороны батареи. Они позволяют прекратить подачу теплоносителя в радиатор. Чтобы провести ремонт батареи и не сливать всю воду, нужно всего лишь перекрыть краны.

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.

Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:

  • Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
  • Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
  • Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.

В настоящее время более популярен закрытый способ, все благодаря автоматизации некоторых процессов.

Однотрубная система отопления "Ленинградка"

Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.

Сравнительный анализ самотека и насосного оборудования

В обществе существует мнение, будто организация самотека обходится дешевле. Как показывает практика, это не всегда так. К примеру, в самотечной системе важно провести тщательный анализ и расчеты: рассчитать длину и диаметр трубопровода, угол наклона и другие параметры.

Кроме того, для такой схемы необходимы трубы большего размера, нежели для насосных станций. Они обходятся дороже и портят дизайн помещения. Больше всего самотек подходит для одноэтажных домов, в других зданиях использовать его довольно затруднительно.

Для системы «Ленинградка» необходимо оборудовать подвальное помещение, где будет установлен котел. Его всегда необходимо располагать ниже уровня батарей. Если схема содержит самотек, то для расширительного бака нужен хорошо утепленный чердак.

Еще одна проблема самотечной сети в двухуровневых жилищах заключается в том, что на втором этаже температура будет всегда выше. Балансировочные элементы могут повлиять на проблему, но не сильно. Внедрение дополнительных кранов и байпасов приведет к подорожанию всего отопления. Наиболее разумным будет решать этот вопрос путем установки радиаторов с расширенным количеством секций. Это поможет снизить разницу в температуре между этажами. Самотечная «Ленинградка» не применяется для обогрева домов мансардного типа. Все потому, что расположить трубопровод в таком жилище невозможно.

Однотрубная система отопления. Разбираем ошибки

Особенности монтажа

Соорудить однотрубную систему «Ленинградка» тяжело из-за сложности в расчетах. Чтобы все работало правильно, да еще и не затратно, придется провести тщательный профессиональный анализ. Главные элементы системы:

  • Котел отопления.
  • Трубы металлические или полипропиленовые (не металлопластиковые).
  • Батареи с кранами.
  • Расширительный бак для закрытой сети.
  • Бак с вентилем для открытой системы.
  • Тройники.
  • Циркуляционный насос.
  • Байпасы с клапанами.

Стоит отметить, что главный трубопровод может быть как вмонтирован в стену, так и располагаться на ней. Если труба находится внутри, неважно, в полу, стене или потолке, ее нужно обязательно теплоизолировать. Таким образом можно понизить потери тепла.

Подающий трубопровод и магистраль обратки схем с натуральным движением воды или антифриза монтируют под небольшим наклоном 2−3 мм на погонный метр. Радиаторы же устанавливают на одном уровне. Если же в системе есть насосное оборудование, то наклон создавать не нужно.

Система отопления Ленинградка

Подготовительные работы

Размещение магистрали в строительной конструкции подразумевает применение штроб (канавы) в местах, где будут располагаться трубы. Когда в стенах монтируют штробы, то в конструкции жилища образуются микротрещины и щели. Сквозные отверстия появляются по всему периметру как изнутри, так и снаружи, что приводит к попаданию извне холодного воздуха. В итоге, на магистрали начинает образовываться конденсат. Все это приводит к потерям тепла, а значит его нужно будет компенсировать. Именно поэтому важно провести теплоизоляционные процедуры.

Неплохим вариантом при монтаже являются полипропиленовые трубы, но они почти не применяются на севере страны. Кроме того, полипропилен теряет свойства при температуре +90 градусов, поэтому есть риск разрыва при максимальной работе котла. Так что лучше всего подойдут металлические трубы, хоть их монтаж не легок.

Диаметр труб подбирается исходя из количества будущих батарей. Если в системе будет 4−5 приборов, то подойдет диаметр 2,5 см и 2 см байпас. Для 6−8 часто используют трубы 3,2 см и байпас на 2,5 см. Если же схема самотечная, то диаметр подбирается от 40 мм. Правило очень простое — чем больше батарей, тем больше диаметр.

Также важно посчитать необходимое количество секций в батареях. Вода, попадая в первое устройство, имеет наибольший КПД. Теплоноситель в ней охлаждается примерно на 20 градусов. В конце вода с температурой 48 градусов соединяется с веществом с температурой около 70 градусов. Получается, что во вторую батарею вода попадает с небольшой температурой, далее она лишь снижается. Чтобы избежать таких проблем, необходимо увеличивать количество секций.

Байпас монтируют в уже существующую сеть, изготавливается он вместе с отводами. Промежуток между отводами необходимо рассчитывать с погрешностью 2 мм. Это делается для того, чтобы во время приваривания угловых клапанов с американкой хватило место радиатору. Допустимый зазор при монтаже американки обычно бывает размером 1−2 мм. Если люфт будет слишком большим, она потечет. Отводы и тройники сваривают вместе, оставляя одно отверстие для байпаса.

Однотрубные системы: расчет, сравнение с двухтрубными системами, схемы подключения

Сварочные процедуры

При сварке труб из металла важно остерегаться внутреннего наплыва. Он мешает свободному перемещению теплоносителя, из-за чего тот предпочтет передвигаться по более свободной трубе. В итоге страдают радиаторы, потому что к ним не поступает тепло.

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами. Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Однотрубная система отопления

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан.

oventilyacii.ru

описание схемы, преимущества и недостатки, способы разводки

Индивидуальное домостроительство с каждым годом набирает популярности. Несмотря на нестабильность экономики в стране люди стараются самостоятельно решать вопрос покупки собственного жилья. Из практики стало ясно, что такой подход к решению жилищной проблемы является оптимальным. Но вопрос обогрева квадратных метров дома с минимальными затратами на монтаж отопительной системы по-прежнему стоит очень остро среди счастливых домовладельцев.

На сегодняшний день одной из самых простых и доступных схем отопительной системы считается «ленинградский», способ соответствует всем требованиям современного обогрева домов: она обладает высокой эффективностью и экономичностью при сравнительно несложном монтаже и дальнейшем обслуживании. Плюс ко всему такой тип отопления имеет независимое подключение, что абстрагирует его от центральной отопительной магистрали.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

  • минимальный объем расходных материалов;
  • простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
  • доступность покупки всех комплектующих;
  • простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

  • наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
  • система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
  • теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

  1. В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
  2. В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Подключение радиаторов при однотрубной системе отопления Ленинградка

23 октября, 2013. Прочитано 22554 раз(а)

При монтаже радиаторов используется несколько методов подключения к общей отопительной сети. Как правило, существенных отличийв них нет, все они используются в зависимости от применяемой схемы отопительной сети. Но однотрубная система имеет ряд существенных преимуществ.

ДИАГОНАЛЬНОЕ ПОДКЛЮЧЕНИЕ

При таком подключении радиатора отопления главный входной патрубок располагается наверху с одной стороны батареи, а второй-выходной − внизу на другой стороне радиатора. Считается, что данная схема подключения батареи отопления более эффективна с позиции теплоотдачи. Такая система рекомендуется для больших радиаторов (12 секций и более).

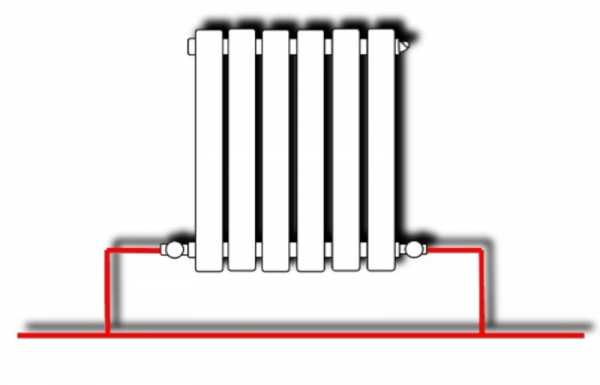

НИЖНЕЕ ПОДКЛЮЧЕНИЕ БАТАРЕЙ

 Данная система подключения радиатора отопления считается наименее эффективной по теплоотдаче среди всех имеющихся вариантов. Тем не менее, такой тип подключения часто используется в закрытых системах отопления собственных домов. Главная причина − при нижнем подключении трубы легко скрыть подводки,  особенно в том случае, когда используют специальная батарея с нижним подключением к сети. Такой вид трубы можно легко замаскировать под плинтусом или просто упрятать в стяжку под пол.

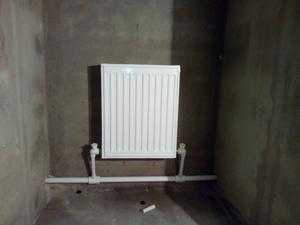

 Подключение радиаторов отопления при однотрубной системе отопления Ленинградка – самая надежная и простая схема для системы отопления. Просто монтируем трубопровод и подключаем радиаторы. При этом подача в радиатор и обратка идет в одну трубу. Основным достоинством данной системы выступает возможность подключения одновременно нескольких источников теплоснабжения. Всего одна труба, поэтому понадобится одна байпасная перемычка на котел и одна на стояк.

Незначительные недостатки

— Радиаторы можно подключить только нижним методом.

— Большая разница температур на последнем и первом радиаторе данной однотрубной системы может достигать 10 градусов. Поэтому лучше всего на такую систему монтировать чугунные батареи. У них не такая большая теплоотдача, и как следствие меньше перепад температур до 5 градусов. Алюминиевые радиаторы имеют высокий коэффициент теплоотдачи и большую разницу температур в системе.

Благодаря использованию насоса, циркуляция станет лучше, и разница температур станет незначительной.

Подключение радиаторов отопления при однотрубной системе отопления видео и фото представлены в нашей статье, где также описаны основные параметры и достоинства.


Рекомендуем вам еще:

o-builder.ru

Система отопления Ленинградка в частном доме своими руками

Здесь вы узнаете:

Однотрубные системы отопления обладают простотой и характеризуются дешевизной в прокладке. Они предназначены для обогрева небольших домовладений, где длина горизонтальных участков не превышает 30 метров. Недостатком их является заметное остывание теплоносителя на входе в последнюю батарею. Поэтому в последней комнате всегда холоднее, чем в остальных. Проблему решает система отопления «Ленинградка», суть которой является модернизация стандартной однотрубной системы.

Виды системы отопления «Ленинградка»

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

  • Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
  • Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
  • Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

  • Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
  • Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
  • Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

Схема отопления «Ленинградка» в частном доме

Создавая своими руками отопление частного дома с двумя этажами или одним по схеме «ленинградка», можно создать как закрытую, так и открытую систему. В открытых отопительных системах используется естественная или принудительная циркуляция – особой разницы тут нет. Принудительная циркуляция сможет обогреть дом большей площади и обеспечить равномерный прогрев комнат. Что касается естественной циркуляции, то она проще и дешевле.

Рассмотрим три схемы «Ленинградки» в частном доме:

В «Ленинградке» с естественной циркуляцией обязательно должен быть уклон труб и нижнее подключение радиаторов.

  • Открытая с естественной циркуляцией теплоносителя – схема включает в себя отопительный котел, трубы, радиаторы с байпасами и кранами, расширительный бачок открытого типа. Это самый простой и доступный вариант, подразумевающий использование напольного котла;
  • Открытая с принудительной циркуляцией теплоносителя – все тоже самое, только сюда прибавляется циркуляционный насос. Никакого дополнительного оборудования не нужно;
  • Закрытая с принудительной циркуляцией – схема включает в себя котлы любых конструкций (в том числе и двухконтурные), трубы, радиаторы с байпасами и кранами, группу безопасности (термоманометр, спускник воздуха и предохранительный клапан), циркуляционный насос и герметичный бак.

Как мы видим, в последнем случае затраты получаются весомыми – нужно приобрести подходящий котел, группу безопасности, расширительный бак и насос.

Какую систему выбрать – решать вам. Следует отметить, что закрытая схема отличается возможность применения теплоносителей любого типа. Также она не требует контроля уровня теплоносителя. Что касается применения принудительной циркуляции, то она вызывает дополнительные расходы на электроэнергию.

Преимущества и недостатки «Ленинградки»

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

  • Минимум расходов на модернизацию системы;
  • Равномерный прогрев помещений;
  • Возможность регулировки температуры в помещениях;
  • Отсутствие затрат на дополнительное оборудование;
  • Легкость в монтаже.

Не обошлось и без определенных недостатков:

  • Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
  • Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
  • Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Монтаж системы отопления «Ленинградка»

При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

Обратная труба отопления проходит на том же уровне, что и подающая, но по другим стенам (в двухтрубных системах она возвращается параллельно, вблизи пола). Возвратившись к отопительному котлу, теплоноситель снова нагревается и отправляется на второй круг. А домочадцы получают возможность насладиться теплом и уютом.

remont-system.ru

система в частном доме, схема своими руками, подключение радиаторов с насосом, однотрубная с принудительной и естественной циркуляцией

Вопрос выбора и установки системы отопления всегда возникает при строительстве частного дома. Сегодня существует большое количество инновационных технологий, которые позволяют добиться максимальной эффективности при обогреве помещений. Однако наибольшей популярностью пользуется организация водяного отопления, подключаемая к котлу определенного типа. Причем это может быть газовый, твердотопливный или электрический котел.

Выбор системы отопления необходимо делать с учетом множества факторов, среди которых большое значение имеют следующие:

  • Размер отапливаемого помещения.
  •  Расположение комнат в доме.
  •  Качество и степень  теплоизоляции стен загородного строения.
  •  И, конечно, финансовые возможности домовладельца.

Для небольших строений наиболее выгодным с экономической стороны вариантом можно назвать отопление Ленинградка. Она отличается простотой установки за короткое время и экономичным расходом материалов. При наличии простых навыков работы с сантехникой монтаж системы вполне можно провести своими руками, не привлекая профессиональных мастеров и сантехников.

Описание системы Ленинградка

О происхождении названия системы отопления Ленинградка существует много мнений. Одни считают, что систему впервые применили Ленинградские строительные организации. Однако из-за простоты установки она вполне могла использоваться в любом регионе. Другие говорят, что в этом городе были разработаны технические регламенты для системы, которые впоследствии стали использоваться по всей стране. В любом случае  во времена массового возведения домов барачного типа и зданий социального назначения система «Ленинградка» пользовалась большой популярностью. Это объясняли низкой себестоимостью системы и простотой ее монтажа.

Структура системы отопления Ленинградка в частном доме представляет собой закольцованную систему, на которой последовательно установлены теплообменники. В результате горячая вода движется от котла или ввода центрального отопления и проходит через все батареи. Однако с удалением от котла теплоноситель остывает, в результате первые радиаторы нагреваются сильнее тех, которые расположены на конце линии. Особенно обделенными тепловой энергией оказываются последние батареи.

В таких системах теплоноситель может перемещаться естественным путем или с использование насосного оборудования, не оказывая особого влияния на расположение радиаторов.

Однотрубная система отопления Ленинградка с естественной циркуляцией является оптимальным вариантом для одноэтажных строений, где радиаторы размещают на одном уровне. Кроме того такая разводка предполагает прохождение магистральной трубы, которая замыкает контур системы отопления, достаточно близко к полу. При этом появляется возможность максимально скрыть ее под напольным покрытием.

При обустройстве отопления по схеме системы отопления Ленинградка в многоэтажных домах требуется дополнительная установка циркуляционного насоса, так как поднять теплоноситель на большую высоту естественным путем практически невозможно. В этом случае нужно будет установить котел большой мощности и выполнить  точные расчеты вертикальных и горизонтальных участков системы. Однако этот вариант поставит под сомнение рентабельность эксплуатации системы. Другими словами, установка циркуляционного насоса потребует дополнительных расходов, но избавит от лишних проблем и хлопот.

Использование циркуляционного насоса позволяет установить любой расширительный бак. Схема отопления Ленинградка с принудительной циркуляцией может работать в открытом и в закрытом режиме. При этом в закрытой системе с герметичным устройством можно использовать в качестве теплоносителя обычную воду или антифриз.

Положительные и отрицательные стороны этой системы отопления

Монтаж отопления частного дома своими руками по схеме Ленинградка дает потребителю множество преимуществ, среди которых особенно выделяется следующее:

  • Заниженный расход материалов. По сравнению с другими схемами «Ленинградка» требует на 30% меньше материала.
  • Минимальный расход материалов соответственно требует меньше трудовых затрат.
  • Систему парового отопления Ленинградка можно назвать универсальной благодаря возможности установки в одноэтажных домах и многоэтажных строениях. Достаточно лишь заменить некоторые элементы оснастки.
  • Надежность в процессе эксплуатации. Правильно установленная и настроенная система может безупречно эксплуатироваться долгое время.
  • Устройство системы не требует использования дорогих комплектующих деталей и управляющего оборудования.
  • Контур, расположенный в непосредственной близости от пола, позволяет скрыть часть системы, повышая эстетичность помещения. На виду остаются только небольшие патрубки, идущие к радиаторам. Однако при этом следует позаботиться о теплоизоляции магистрали и герметичном соединении элементов системы.
  • Несложная схема отопления Ленинградка в частном доме позволяет выполнять монтажные работы самостоятельно, без привлечения специалистов. Поэтому любой домовладелец может установить такую систему в своем доме.

Как было сказано выше, система разрабатывалась в период массового строительства, когда было необходимо в короткие сроки возвести и обустроить большое количество жилых домов. Это привело к тому, что недостатки системы во внимание практически не принимались. Однако отрицательные стороны имеют достаточно серьезное влияние, поэтому о них также необходимо помнить.

Основными недостатками системы «Ленинградка» можно назвать следующее:

  • Неравномерный прогрев радиаторов при естественной циркуляции теплоносителя. Система работает по такому принципу, что температура рабочей среды в ближних теплообменниках будет выше, чем в радиаторах, расположенных в конце системы. В итоге для создания одинакового микроклимата во всех комнатах необходимо к системе Ленинградка подключение радиаторов дополнительно. Недостаток подобного рода можно легко устранить при монтаже дополнительного оборудования, например, балансировочной и регулировочной арматуры.
  • Система, имеющая горизонтальный тип разводки труб, не позволяет подключать дополнительные элементы водяного отопления, например, полотенцесушитель или систему Ленинградка с теплым полом (прочитайте: “Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы”).
  • В помещениях большой площади создание необходимого уклона нарушает общий интерьер. Решением проблемы в этом случае становится монтаж отопления Ленинградка с насосом для принудительной циркуляции рабочей среды. Следует отметить, что этот вариант может использоваться для любой разводки труб в системе отопления.

Популярные варианты системы «Ленинградка» в частном доме

Трубы системы отопления такого типа в большинстве случаев повторяют периметр жилого помещения, проходя вдоль внешних стен. Исключение составляют входные двери и подсобные помещения, где отопление не требуется. При этом батареи на контуре можно расположить несколькими способами.

Представленные ниже варианты системы Ленинградка выполнены по одной схеме и состоят из одних и тех же элементов. Отличительной особенностью каждого следующего варианта является добавление нового элемента или внесение конструктивных изменений.

Вариант 1

Такой вариант считается самым простым. В системе теплообменники со сквозным движением рабочей среды, без запорной и регулировочной арматуры, располагаются последовательно вдоль магистральной трубы.

Монтаж отопления Ленинградка в частном доме своими руками предполагает использование следующих элементов:

  • Газовый или твердотопливный котел.
  • Открытый расширительный бак. Этот элемент системы устанавливают на вертикальной трубе, вмонтированной на подающей трубе в непосредственной близости к котлу. Расширитель позволяет выходить лишнему объему нагретой воды и способствует выходу пузырьков воздуха.
  • Радиаторы. Вид радиаторов не оказывает существенного значения, но выбирать эти элементы все-таки нужно по определенным критериям. Также очень важно обратить внимание на способ подключения радиаторов, так как от этого зависит количество теплопотерь.
  • Кран Маевского. Эти элементы способствуют удалению воздушных пробок из батарей отопления.
  • Насос для принудительной циркуляции воды в системе. Схема отопления Ленинградка с насосом помогает сделать работу системы более эффективной. Стоимость оборудования не высокая, следовательно, экономить на этой статье не нужно. Естественная циркуляция рабочей среды в системе отопления понадобится при длительном отсутствии электропитания.
  • Запорный вентиль. С помощью этого элемента выпускают теплоноситель из системы.
  • Фильтр грубой очистки.

Такая схема водяного отопления Ленинградка является классическим вариантом, хотя именно здесь явно видны все ее недостатки. Регулировать температуру в помещении можно лишь дополнительной установкой радиаторов или увеличением диаметра используемой трубы. Для этого необходимо сделать соответствующие расчеты.

Другими словами можно назвать указанный вариант самым примитивным, поэтому его использование становится сомнительным.

Вариант 2

Отличием второго варианта является диагональное подключение теплообменников, что позволяет существенно сократить потери тепловой энергии. Хотя внешний вид системы в этом случае становится менее привлекательным.

В целом второй вариант системы Ленинградка предполагает подключение радиаторов отопления и других элементов, аналогично первому типу.

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, в непосредственно обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

  • Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
  • С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
  • Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающегося в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

  • Манометр, позволяющий визуально контролировать давление в системе.
  • Предохранительный клапан, который настроен на максимальное давление.
  • Устройство для отведения воздуха, работающее в автоматическом режиме.

Рекомендации по монтажу системы своими руками

При самостоятельном монтаже системы «Ленинградка» важно принимать во внимание следующие рекомендации от квалифицированных специалистов:

  • Сборка контура должна проходить без особых сложностей, выполняется монтаж замкнутого кольца примерно на уровне пола. Конструкции необходимо придать небольшой уклон для естественной циркуляции рабочей среды без циркуляционного насоса. Однако следует помнить, что все теплообменники должны находиться на одном горизонтальном уровне.
  • Каждая батарея в системе оснащается краном Маевского. Это необходимо делать в любом случае, при наличии в системе общего автоматического воздухоотводчика или расширительного бака.
  • Маскировка магистральной трубы и трубы врезки в полу или в стене должна сопровождаться обязательной теплоизоляцией. Это позволит избежать лишних потерь тепловой энергии и сократить расходы на отопление всего строения.
  • Следует разделять запорную и регулировочную арматуру. На байпас не рекомендуется устанавливать шаровые краны, их монтируют на входе и выходе теплообменника.

Дело в том, что такие вентили могут быть включенными или выключенными, то есть в положении открыто или закрыто. Работа в других режимах для шаровых кранов противопоказана, они довольно быстро приходят в негодность. Другими словами в качестве запорной арматуры лучше всего использовать шаровые краны.

Если необходима точная регулировка интенсивности потока рабочей среды, то рекомендуется использовать игольчатые краны. Эти детали предназначены для установки на байпасах или врезках дополнительного контура.

«Ленинградку» можно назвать самой простой системой отопления, но самостоятельный монтаж лучше всего выполнять под руководством профессионального мастера. Несмотря на подробное изложение правил выполнения монтажных работ в сети интернет или прилагаемой инструкции, тонкости и нюансы решения вопроса, как сделать отопление Ленинградка своими руками, может учесть только мастер с многолетним опытом.

stroylab.su

Ленинградка система отопления: схема и описание

Ленинградская схема отопления – общие понятия

На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».

Ленинградская система, или «ленинградка» - это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.

Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков. Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.

Читайте также: Средства для промывки системы отопления.

В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.

Дополнительно принято устанавливать термостаты, запорную арматуру и контрольное оборудование. Это несколько увеличивает финансовые затраты, однако делает работу системы более эффективной и безопасной.

Водяное отопление «ленинградка» может использоваться для обогрева как одноэтажного, так и двухэтажного частного дома. Монтаж может выполняться по двум схемам – по вертикальной и по горизонтальной.

Горизонтальная схема

Монтаж по горизонтальной схеме заключается в том, что прокладываем магистраль в горизонтальной плоскости и подключаем к ней батареи в каждом помещении. Соответственно, такой способ подходит только для одноэтажных зданий. В случае двухэтажного дома применяется вертикальная разводка.

Горизонтальный монтаж требует выполнения некоторых условий:

  • Все трубы прокладываем в плоскости пола. Разрешается прятать их в пол, либо оставлять на поверхности;
  • Если прячем трубы в пол, обязательно необходимо утепление, поскольку в таком случае не удастся избежать теплопотерь;
  • Монтаж труб над полом значительно упрощает работу с ними в случае усовершенствования системы;
  • Независимо от того, как мы монтируем трубы, в пол или над ним, их монтаж следует осуществлять обязательно до работ по отделке пола;
  • Трубы следует располагать с небольшим наклоном по направлению течения теплоносителя;
  • Все радиаторы располагаем обязательно на одном уровне;
  • Каждый радиатор оснащаем краном Маевского для избавления от пузырьков воздуха;
  • В случае естественной циркуляции жидкости батареи в комнатах, удалённых от котла, должны иметь большее количество секций;
  • Следует учесть, что поскольку при такой схеме требуется расположение всех отопительных приборов на одном уровне, нам не удастся подключить сушки для полотенец и водяной обогрев для пола.

Вертикальная схема

Вертикальная схема предполагает подключение радиаторов к вертикально размещённой магистрали. Этот метод подходит для обогрева двухэтажного частного дома. Как правило, при такой схеме естественная циркуляция работает недостаточно эффективно, поэтому стоит оснастить контур насосом для принудительной циркуляции жидкости. Преимущества такой системы состоят в следующем:

  • Более оперативный нагрев всех приборов в цепи;
  • Более равномерное распределение теплоносителя в трубах;
  • В случае наличия циркуляционного насоса можно ставить трубы меньшего диаметра – это выгодно с экономической точки зрения;

Применение циркуляционного насоса подразумевает его питание от электроэнергии. С экономической точки зрения большой роли это не играет, однако если существует возможность частого отключения электроэнергии, следует использовать вертикальную схему с естественной циркуляцией.

Следует также учесть, что при естественном вертикальном способе, например для двухэтажного здания, длина цепи от котла до последнего радиатора не должна быть больше 30 м.

Отопление «ленинградка» - преимущества и недостатки

Как и любая другая система, отопление «ленинградка» имеет свои плюсы и минусы. Перечислим для начала преимущества:

  • Экономичность – по причине доступности материалов, простоты монтажа и конструктивных особенностей, позволяющих регулировать энергозатраты, этот тип обогрева является достаточно выгодным с финансовой точки зрения;
  • Возможность усовершенствования и модернизации – «ленинградка» даёт возможность при необходимости внести изменения и улучшения в конструкцию;
  • Возможность регулировать подачу тепла на каждый радиатор;
  • Можно не обогревать помещения, которые не используются.

Из недостатков можно назвать следующее:

  • В системе необходимо увеличение давления теплонесущей жидкости;
  • При горизонтальной схеме невозможен монтаж тёплого пола и сушилок для полотенец;
  • Необходимость наращивания более удалённых радиаторов по причине остывания теплоносителя по мере удаления от котла.

Для того, чтобы в случае необходимости иметь возможность сменить радиатор, отремонтировать его или отключить, не прекращая циркуляцию теплоносителя в трубах, необходимо возле каждого отопительного прибора сделать байпасы – обходные пути для теплоносителя. В случае, когда мы перекрываем поступление жидкости в радиатор, она идёт по контуру, проходя через байпас. В противном случае для того, чтобы отключить один радиатор, придётся отключать работу всей установки.

Особенности монтаж системы

Монтаж системы отопления частного дома осуществляем следующим образом:

  1. Прокладываем магистраль по периметру всего здания;
  2. Создаём контур из труб, замкнутый на котле;
  3. Над котлом размещаем расширительный бак и соединяем его с котлом при помощи вертикальной трубы. Расширительный бак необходим для того, чтобы обеспечить необходимое давление для движения теплоносителя;
  4. Радиаторы подключаем к магистрали, врезая их либо нижним, либо диагональным способом. Нижний способ заключается в том, что входной и выходной каналы располагаются в нижних отверстиях прибора. При диагональном методе вода входит в нижнее отверстие, а выходит в верхнем отверстии по диагонали;
  5. Снабжаем установку всеми необходимыми контрольными приборами, кранами и байпасами для её стабильной и правильной работы;
  6. В случае обеспечения обогрева двухэтажного здания вертикальным методом подключаем циркуляционный насос, если не планируются частые отключения электроэнергии.

Работа установки при естественном методе основывается на стремлении горячей жидкости занять верхнее положение в радиаторе, вытесняя оттуда холодную. Постоянный цикл основывается на непрерывности процесса остывания и нагрева, который обеспечивает циркуляцию теплоносителя в контуре.

Принудительный метод, как это понятно из названия, основывается на работе циркуляционного насоса, который гонит теплоноситель по контуру. В этом случае можно ставить в магистраль трубы меньшего диаметра – это не помешает движению жидкости в них.

Заключение

Отопление «ленинградка» является на сегодняшний день одним из наиболее широко используемых способов обогрева частного дома. Как мы смогли убедиться, для индивидуального отопления этот метод действительно очень хорош в силу своей экономичности, доступности и удобства в эксплуатации. Он подходит как для одноэтажного, так и для двухэтажного здания. Все составные части легко купить в любом строительном супермаркете – полипропиленовые трубы, котёл, расширительный бак, краны, прокладки и прочее.

Монтаж установки выполняется своими силами даже без особого строительного опыта. При необходимости легко выполнить замену батарей, их ремонт и наращивание. Регулировка температуры на каждом приборе и отключение батарей в неиспользуемых помещениях помогают существенно экономить расходы на отопление.

При небольших финансовых вложениях, приложив определённые усилия и хорошо потрудившись, вы имеете все шансы обеспечить уют и тепло в своём доме.

mynovostroika.ru

Система отопления "ленинградка" - схема и особенности

Система отопления ленинградка, пользующаяся невиданной популярностью в советские времена, с точки зрения монтажа, является наиболее простой. Газовый энергонезависимый котел, радиаторы, расширительный бак и трубы — вот перечень основных ее элементов. Схема системы отопления ленинградки элементарна и при детальном изучении становится понятной даже не особо сведущим в вопросах устройства инженерных коммуникаций особам.

  • возможность прокладки подающей трубы под дверными проемами;
  • небольшие затраты на элементы системы;
  • простой бюджетный монтаж на фоне минимальной трудоемкости работ;
  • высокая эстетичность благодаря минимуму «торчащих» труб;
  • возможность одновременного подключения к двум отопительным агрегатам;

Ленинградка дает возможность обогнуть дом одним кольцом вдоль внешних стен. При таком раскладе труба отходит от «сердца» системы в качестве подающей, проходит по всему периметру жилья (под или над полом) и возвращается к нему же — в точку конструктивно предусмотренного входа обратки. Такая отопительная схема позволяет сконструировать систему «теплый пол».

  • обеспечить одинаковую теплоотдачу всех включенных в систему батарей (радиаторов) можно только путем установки последних элементов с большим количеством секций;
  • если для горизонтального отопления были применены металлические трубы, возможный демонтаж радиаторов (в будущем) будет крайне затруднительным.

Все нагревательные приборы располагаются и соединяются последовательно. Теплоноситель от теплогенератора (вода или антифриз) движется по всем радиаторам, постепенно охлаждаясь «в пути». Соответственно, в прибор, максимально удаленный от котла поступает теплоноситель с более низкой температурой, чем на выходе.

[include title="РСЯ - в записи"]

Разводка ленинградки — 3 различных классических варианта

Обратите внимание! Возрастание площади отопительных агрегатов по мере их удаления места «выдачи» тепла поможет сохранить тепловой баланс помещения.

Однотрубная система отопления «ленинградка» идеально подходит для обогрева строений с одним или двумя этажами. Если подающая труба прокладывается ниже уровня пола, следует своевременно позаботиться о ее изоляции при помощи рулонных материалов. В противном случае будут наблюдаться потери тепла и возникнет риск перегрева подпольного помещения.

А вот так выглядит схема однотрубной системы отопления для двухэтажного дома

Чем обеспечивается непрерывная циркуляция теплоносителя?

Нагретый теплоноситель, попадая в радиатор, согласно законам физики, стремится к верхней точки его полости. Остывая, он опускается вниз. Процессы нагрева и остывания в системе протекают одновременно, соответственно, и теплоноситель в ней циркулирует непрерывно.

Трубопровод прокладывается по периметру дома (квартиры) и замыкается на котле. В непосредственной близости от котла производят врезку — к основной магистрали приваривают вертикальный отрезок трубы. В верхней ее точке крепят расширительный бак.

[include title="РСЯ - в записи"]

Стоит знать! Бак необходим для создания в системе приемлемого (оптимального) давления теплоносителя.

Радиаторы подсоединяют путем врезок в магистральную трубу. Возможно как нижнее проходное подключение (к нижним патрубкам агрегата), так и полнопроходное (по диагонали).

Схема монтирования, как видите, предельно проста

Для более наглядного ознакомления с особенностями функционирования этой системы отопления рекомендуем просмотреть данный видеоматериал. В нем подробно и доступно описываются все тонкости и нюансы системы, а также способы решения возможных трудностей при ее обустройстве.

Современную однотрубную систему, при желании, можно оборудовать всевозможными радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами, шаровыми кранами — это позволит сделать ее более сбалансированной, даст возможность немного понизить температуру в конкретном отопительном приборе без критичного (существенного) снижения ее во всех последующих. Проектируя и монтируя «ленинградку» своими силами, не забывайте о том, что установленные на байпасе и подключениях радиаторов краны позволят производить ремонт данных устройств без отключения всей системы. Что, согласитесь, весьма удобно.

stroy-aqua.com
