Установка розеток своими руками – одна из самых частых домашних работ. Казалось бы, ничего сложного. Но вспомним законы Мэрфи, выведенные отнюдь не «чайником». Один из них гласит: «Если устройство все равно никак не хочет работать, так возьми, наконец, и прочитай инструкцию!».

Чтобы электророзетка, это незатейливое в общем-то устройство, не стала источником забот, а то и опасности, особенно в современных высоконагруженных квартирных сетях, о ней и способах ее установки нужно знать довольно много. Правила установки розеток актуальны также с точки зрения электромагнитной совместимости: при правильной их установке и надлежащим образом выполненной проводке необходимость в дорогостоящих фильтрах-подавителях помех и дополнительных защитных устройствах, как правило, не возникает.

Важно: розетка – электрическое распределительное устройство и, как таковое, требует при работе соблюдения всех мер техники безопасности согласно ПТБ. В частности – наличия на месте работы помощника (по ПТБ – «наблюдающего за работой»), обученного оказывать первую помощь при поражении электротоком.

Важно к важному

При установке электроарматуры своими руками необходимо соблюдать следующие правила:

Электромонтажные работы производить в обесточенной квартире.

То есть, сначала нужно выполнить все вспомогательные операции: выбить штробы, насверлить лунки и отверстия, уложить кабель, без подключения, а подключать провода в последнюю очередь.

Каждый очередной подключаемый провод прежде всего проверять фазоуказателем.

Одно из общих положений ПТБ гласит: «При работе на электроустановках следует помнить, что напряжение на обесточенных токоведущих частях может внезапно появиться в любой момент.»

Монтаж розетки или выключателя производить, не допуская контакта оголенных проводников с телом.

Основные приемы работы, позволяющие производить монтаж бытовой электроарматуры «не трогая медь» описаны далее.

При поражении электротоком помнить, что главное в этом случае – скорость реагирования наблюдающего.

Воздействие электротока в 10 мА в течение 0,2 с (скорость реакции ловкого сообразительного человека без специальной подготовки) вызывает непроизвольные нелицеприятные высказывания. То же, в течение 1 с – озноб, дрожь, болезненные ощущения, которые в течение дня могут усилиться до степени, требующей госпитализации. То же, в течение 10 с или более – обморок и фибрилляцию сердечной мышцы, требующую срочной медицинской помощи в течение 15 мин, иначе будет поздно.

То есть, если мастера «прихватило», нужно дернуть его за одежду и грохнуться вместе на пол, а не бежать в прихожую отключать автомат. Лучше вместе полежать с ушибами или переломами, чем одному в земле, а второму – под следствием.

Устройство розетки

[tip] Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.[/tip]
Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
Клеммами для подключения проводов к контактам.

Контактные колодки розеток

Примечания:
Колодки с подвижными лапками на винтах устанавливать в подрозетник несколько сложнее (см. далее), но такая конструкция позволяет регулировать положение колодки по высоте и наклону точно по стене. Нужно только следить при покупке, чтобы лапки были двузубыми. Колодка с однозубыми лапками скоро расшатается, см. на рис. в центре.

Клеммы могут как крепиться к контактам винтами, так быть выполненными заодно с контактами. Последние – надежнее. Первые перед установкой розетки необходимо перебрать, смазать сопрягаемые части токопроводящей пастой (холодным припоем) и стянуть винтами натуго.
Клеммы со стороны проводов могут быть как винтовыми, так и «ёршиками», в которые оголенные концы проводов просто вставляются. Последние очень надежны, но не допускают переборки: провод приходится вытаскивать с силой, а ершик при этом ломается. Винтовые клеммы перед заведением проводов смазывают холодным припоем.

Виды розеток

Розетки с выключателями могут быть как одинарными, так и объединенными в один конструктив с общей крышкой и подрозетником, см. рис. слева. Последнее – розеточный модуль. Несколько розеток, установленных на стене в ряд, называют розеточной группой, на рис. в центре. Установка выключателя, как в составе модуля, так и отдельного, производится в обычный подрозетник.

Виды розеток, розеточная группа и розеточный модуль в электромонтажном коробе

В состав розеточного модуля могут входить также розетки сигнальные (телефон, телевидение, интернет), таймер, «защита от дурака», отключающая розетку при прикосновении к фазному контакту и др. Сложные розеточные модули чаще всего входят в состав электромонтажных коробов, на рис. справа.

О коробах следует сказать особо. По ПТБ, ПУЭ и требованиям электромагнитной совместимости силовые и сигнальные провода не должны соприкасаться и пересекать друг друга, поэтому электрокороба выполняются секционированными, и каждая секция выходит к своим клеммам. При укладке кабелей в короб нужно следить за условными обозначениями в секциях, чтобы потом не перекладывать все.

Розетка-выручалочка

Накладная розетка

Простое, но очень полезное изобретение – современная накладная розетка, см. рис. Она позволяет:

Производить замену розетки при «полностью убитом» подрозетнике, не нарушая декоративного покрытия стены: крышка совершенно закрывает крепежную накладку.
Заменять старые розетки на евро, не меняя подрозетника и не трогая стены.
Ставить розетки на обшивку стены по обрешетке, не выясняя расстояния до базовой стены.
В комплекте со специальным подрозетником, см. ниже, устанавливать розетки в гипсокартонную обшивку с повышенной прочностью и надежностью.
С ним же монтировать пожаробезопасные розетки в деревянные стены – даже при возникновении дуги она прежде всего замыкается через металлическую обойму, не распространяясь далее по проводам. Защита срабатывает, или провода отгорают в клеммах, прежде чем огонь доберется до дерева.

Опасный курьез

Выдвижные розетки

По потребительским качествам полной противоположностью накладной является уверенно набирающая популярность в Европе выдвижная розетка, см. рис. Оправдывают дизайном: мол, «блямбочка» задвинутой розетки не портит интерьер. Но, простите, розетка, в которую ничего никогда не включают, вообще не нужна, а выдвинутый из стены или пола (да, да, делают и так!) модуль создает травмо-, электро- и пожароопасность. Сообщений о происшествиях из-за выдвижных розеток более чем достаточно, но маркетологи, опираясь на потребительскую психологию, все равно успешно продвигают сие «достижение» на рынке.

Нормы и правила

Низко расположенные розетки

Современные нормы на установку бытовой электроарматуры вполне либеральны: высота установки выключателя в 160 см от пола, а розетки в 80 см уже не обязательны, а только рекомендованы. Широко распространена установка розеточных модулей в 30 см от пола, см. рис. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Уменьшение высоты установки розеток не вызывает возражений электриков, если в квартире есть УЗО (устройство защитного отключения). Количество розеток в квартире никак не ограничивается.

В детской же, наоборот, рекомендуется розеточные модули с выключателями освещения и защитой от прикосновения устанавливать в 150-170 см. от пола. В таком случае самые маленькие не смогут до них дотянуться, а у тех, кто постарше и уже умеет обращаться с электричеством, меньше будет соблазна пощелкать или потыкать без толку – руку тянуть высоко.

Однако некоторые правила заделки проводов в розетки следует все же соблюдать. Они намного уменьшают вероятность аварии и облегчают поиск неисправностей.

Во-первых, у электриков принято, чтобы фазный контакт находился ближе к окну. Если положение розетки относительно окна неоднозначно, фаза должна быть слева, если стоять лицом к розетке.

Заделка кабеля в розетку

Во-вторых, заводить провода минимальной длины сразу в клеммы нельзя: из-за тепловых деформаций стены и кабеля контакты со временем нарушаются, а надежно перезаделать коротенькие кончики в новую розетку будет очень сложно. Подключение розетки нужно производить, пропустив кабель под контактной колодкой (там всегда есть зазор специально для этого), как показано на рисунке. Если кабель круглый и слишком толстый, нужно снять кусок его оболочки и провести провода, расположив в ряд.

В-третьих, при обводке колодки проводами ноль и защиту нужно вести с одной стороны, а фазу – с противоположной. Это также показано на рисунке.

В-четвертых, в каждую клемму можно завести два провода, но это сделано лишь для электрического соединения между собой розеток в группах и модулях. Запитывать через розетки стационарные светильники, удаленные группы и модули, не говоря уж о потребителях «на соплях», ни в коем случае нельзя, см. след. рис.

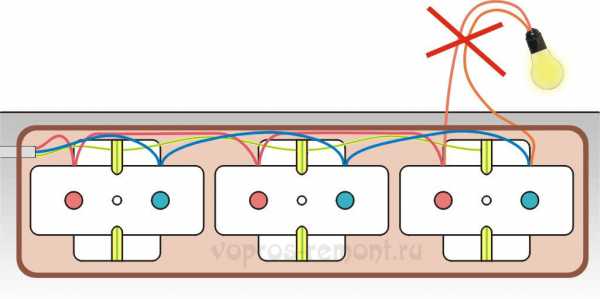

Соединение розеток в модуле

Тут возникает вопрос: а во что же это такая проводка обойдется, если от счетчика тянуть отдельную ветвь к каждой группе? Всего лишь в розеточный модуль со встроенным клеммником, по одному на комнату или менее того. Такие модули называют еще модулями с мини-щитками. Вот при разводке по помещению от мини-щитка статистика не показывает увеличения аварийности. Суть такова, что мощность должна потребляться по месту подключения, а не уходить через розеточную клемму далеко.

Подключение выключателя

Наконец, о такой операции, как монтаж выключателя. Технически выключатель устанавливается в такой же подрозетник теми же способами, что и розетка, см. ниже. Но при монтаже однополюсного выключателя его необходимо включать в разрыв ФАЗНОГО провода; включение в разрыв нуля недопустимо! Фаза и ноль в двухполюсном выключателе должны быть расположены единообразно с розетками (фаза – слева).

В любом случае к выключателю нужно спускать петлю кабеля, и ноль с защитой оставлять неразделанными, на рис. слева. Ради экономии кабеля подводить к выключателю случайные провода, а разделанную фазу кабеля оставлять в распределительной коробке (дозе) под потолком, как это делалось раньше, недопустимо, на рис. справа.

Инструменты и материалы

Для работы с электроарматурой в квартире понадобятся следующие инструменты и материалы:

Фазоуказатель (индикатор фазы).
Отвертки 4-6 мм, прямая и крестовая.
Пассатижи с изолирующими рукоятками.
Кусачки-бокорезы №1 или №2.
Монтажный нож.
Изолента виниловая и х/б.
Для переноса розеток – изолирующие колпачки С-типа (не для сигнальных разъемов, см. на рис. ниже в центре) и токопроводящая паста (холодный припой).
Силиконовый герметик в самой мелкой упаковке; расход – граммы.
Для монтажа новых или переноса розеток – электродрель.
Для монтажа розеток на гипсокартон – сверло-коронка 67 мм или перьевое сверло 32 мм, в зависимости от способа установки, см. далее.
Для монтажа на бетон – коронка по бетону диаметром 70-75 мм и высотой 45 мм.
Мелкие сверла, дюбели под саморезы-блошки.
Для новичков – съемник изоляции.

Примечание: при описанных далее приемах работы изолента может понадобиться как демпфер, для обмотки участков кабеля, проходящих сквозь отверстия, а не в качестве изоляции.

О съеме изоляции и прочих рабочих операциях нужно поговорить особо.

Приемы работы

Съем изоляции

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

С концов проводов снимают изоляцию на 4-5 см.
Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
Провода должны располагаться параллельно, вплотную друг к другу.
Обрезы изоляции должны совпадать.
Пассатижами в правой руке скручивают жилы по часовой стрелке.
По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
Концом плоской отвертки наносят на скрутку холодный припой.
Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
По застывании припоя в раструб колпачка выдавливают силикон.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже. Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки.

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

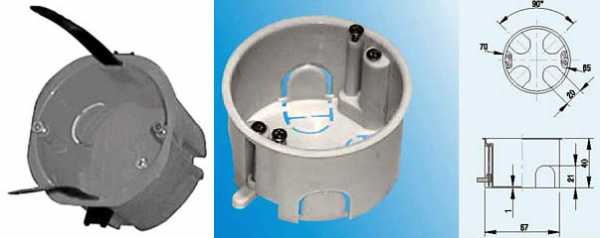

Подрозетники для гипсокартона

Технология элементарна:

Коронкой сверлят отверстие 67 мм.

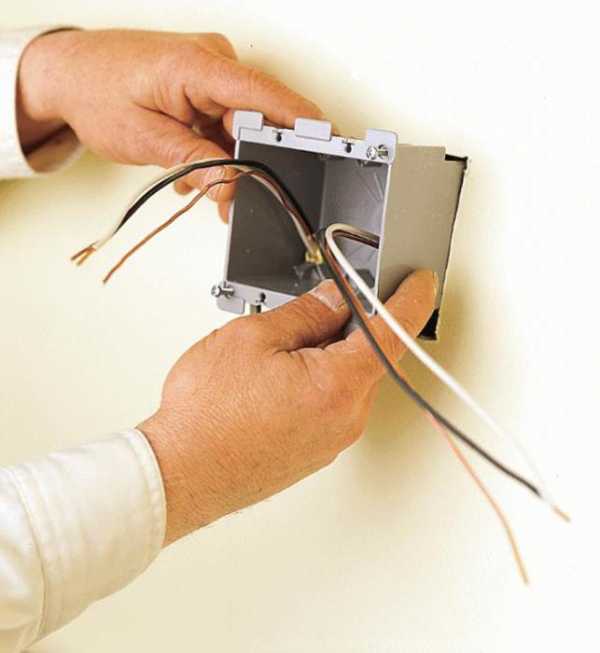

Выводят в него кабель, продергивают в подрозетник.
Ставят подрозетник на место.
Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

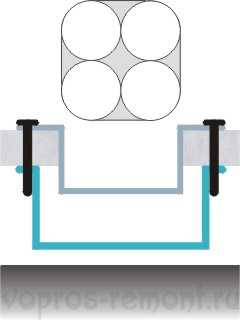

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
Сверлят отверстия под саморезы лапок подрозетника.
Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Итог

Как видим, при соблюдении некоторых простых правил установка розеток и выключателей в квартире своими руками – дело несложное. Элементарная аккуратность – и все будет работать как часы, а шипение, зудение и запах подгоревшей изоляции никогда не послышатся.

Видео: профессиональная установка розеток

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

Выключатели всегда устанавливаются в разрыв фазного провода.
В помещениях повышенной влажности и на чердаке их наличие не допускается.
Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
При одновременной коммутации более 20 ламп можно устанавливать только автоматы.

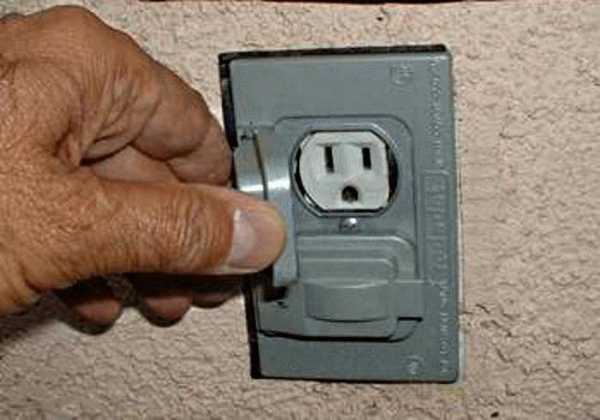

Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

освещение;
розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм², но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

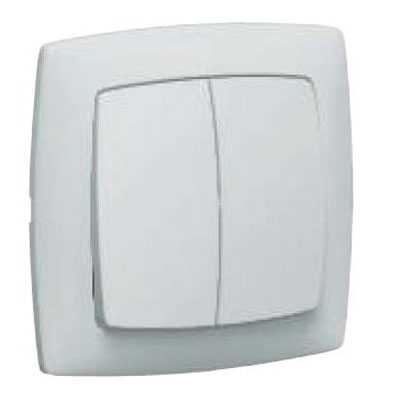

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить?

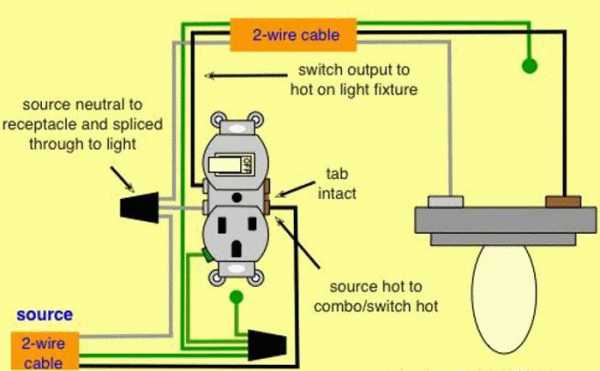

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

к розетке подается питание обычным способом;
фаза подключается на ввод выключателя;
защитный провод также можно подключить от розетки;

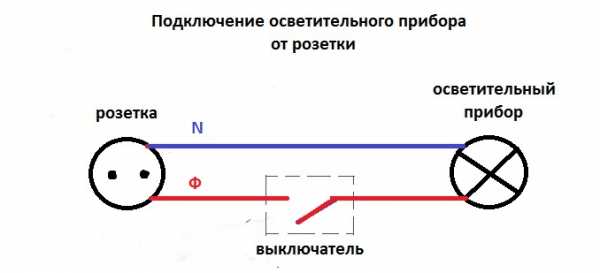

с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

fb.ru

Как подключается розетка к выключателю. Подключение розеток и выключателей

Что потребуется иметь и знать для монтажа выключателя

Для установки выключателя потребуется:

выключатель;
соединительные провода;
распределительная коробка;
изолента;
отвертка;
желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема подключения

Схема выключателя состоит из:

лампочки – одна или несколько, включенных параллельно;
одноклавишного (в нашем случае) выключателя;
распределительной коробки;
источник питания 220V.

С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю. Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Подключение выключателя и розетки в одной коробке

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).

Инструкция подключения розетки к выключателю

Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.
Установка и соединение розетки с выключателем следующая:

на стене закрепляют подрозетник;
розетка раскрывается;
основание розетки двумя винтами привинчивают к выключателю;
к розетке и основанию выключателя винтами привинчивают кабель.

Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

ogodom.ru

Подключение выключателя и розетки: схема и видео инструкция

Как часто вам требовалось произвести установку выключателей или розеток в доме (квартире)? Бывало такое, что из-за своей некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей проста – достаточно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.

Перед началом работ

Начиная выполнять какие-либо работы по электрике, необходимо обесточить весь дом или квартиру. Для этого достаточно выключить пробки на счетчике (автомате), а также побеспокойтесь о том, чтобы его никто не запустил. Предупредите всех, кто может быть к этому причастен.

Подключение электрических элементов требует наличия следующих вещей:

выключатель или розетка;
распределительная коробка – если предполагается разводка кабелей;
провода для соединения;
изолента для изоляции;
коробочки для помещения выключателя (розетки), которые можно купить в любом хозяйственном магазине.

Само соединение выключателя к светильнику (люстре) или замена (установка) розетки – дело очень простое:

Демонтируйте старую розетку.
При необходимости установите внутреннюю коробку, если последняя отсутствует или прежняя пребывает в плачевном состоянии.
Крепление коробки происходит на приготовленную смесь из алебастра.
После этого достаточно закрепить провода в разъемах розетки и установить элемент на свое место.
Крепится сама розетка при помощи специальных полозьев, которые идут в комплекте с продажи. Достаточно закрутить шурупы до той степени, чтобы конструкция плотно сидела на своем месте.

Для монтажа выключателей последовательность действий аналогична.

В статье будут рассмотрены различные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.

Перед стартом любых электрических работ позаботьтесь о том, чтобы полностью снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким образом механизм будет отключать именно кабель под напряжением, а не нулевой. Используя такой традиционный подход, эксплуатация электроприборов в помещении окажется безопасной.

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Читайте также: На какой высоте по ГОСТ должны устанавливаться выключатели и розетки

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Принцип работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сразу на светильник и люстра загорается (лампочка). Завершив соединения всех проводов, места с узлами необходимо аккуратно заизолировать и уложить внутри распределительной коробки. Все соединения проводов лучше всего делать посредством скручивания с последующим запаиванием.

Подключение выключателя и розетки в одном месте

Зачастую в одной комнате используется одна распределительная коробка, в которую подводятся провода от люстры и розетки (или от нескольких). В таком случае легко можно ошибиться и неправильно выполнить монтаж проводов.

Сейчас ознакомьтесь с тем, как выполнить подключение одного светильника и одной розетки в одной коробке:

Подключение выключателя светильника происходит по фазе, как описывалось выше.
Провода от розетки нужно подключать параллельно.
Красный провод от розетки к фазе.
Синий проводник к нулевому проводу.

После завершения всех действий по подключению провода фиксируются, хорошо зажимаются и запаиваются. Завершающим этапом нужно выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.

Подводя итог

Прочитав эту статью, вы убедились в том, что произвести установку выключателя или розетки можно достаточно быстро, и вызов мастера совсем необязателен. Главное, что нужно учитывать – это соблюдение техники безопасности при выполнении электромонтажных работ. Перед началом обязательно отключите общее напряжение по квартире (дому) на счетчике, а только затем приступайте к выполнению работ.

remontposobie.ru

Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 2 мин. Опубликовано 13.06.2018

Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.д.

Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов допускается только в распределительных коробках.

И ещё. Если у нас перестанет работать электрическая розетка — перерыв провода, ослабление контактов и т.д., то мы лишимся и источника света, который от неё запитан. Вот так. Это нужно помнить.

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

elektrikdom.com

Как подключить розетку от выключателя и другие способы их установки

Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

пакетник;
электросчетчик;
автоматы;
нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.
