Самодельные станки и приспособления для холодной художественной ковки без нагрева: чертежи, инструмент, лекало

Придать приусадебному участку респектабельный вид можно без затрат больших денежных средств. Для этого достаточно установить кованые металлические элементы ограды, смонтировать кованые садовые скамейки, закрепить фонари и светильники, выковать подставки под вазоны, мангалы, детали для беседки. Дешевым способом изготовления предметов интерьера и экстерьера является холодная ковка в профессиональной или бытовой кузне.

Содержание материала

Производство фигурных элементов

Для кустарных мастерских изготовление художественных элементов вполне доступно, если в наличии имеется оборудование для холодной ковки, к основным компонентам которого относится станок специальной конструкции. Кованые металлические детали можно изготавливать в домашней кузне, если имеются чертежи станков для холодной ковки, своими руками умельцы способны собрать от 3 до 5 вариантов из доступных компонентов.

Прежде чем собирать самодельные станки и приспособления для холодной ковки, специалисты рекомендуют изучить технологический процесс и приемы изготовления фигурных элементов без применения оборудования и оснастки. Научиться создавать красивые вещи своими руками просто, достаточно получить минимальные навыки по работе с арматурой и листовым материалом.

Также рекомендуем прочитать:

Что такое холодная ковка

От горячей гибки холодная художественная ковка отличается способом обработки заготовки. Сделать красивую поделку при помощи горячей поковки можно только после предварительного разогрева металла. Холодную деталь наклепывают серией ударов молотом с протяжкой по длине полосы. Физическое воздействие изменяет структуру материала, увеличивает прочность верхнего слоя, оставляя сердцевину эластичной и устойчивой к излому.

Ускорить производственный процесс помогают списанные рельсы, колесные бандажи и буфера железнодорожных вагонов, используемых при изготовлении гибочного приспособления «улитка». Простой чертеж «улитки» для холодной ковки поможет из подручных материалов собрать приспособление с экономным и безопасным ручным приводом.

Простая конструкция состоит из следующих компонентов:

  1. гибочного рычага;
  2. ворота или поворотного лемеха;
  3. лекала;
  4. обводного ролика.

К положительным свойствам станка-твистера «улитка» относятся следующие факторы: оборудование может устанавливаться в любом месте, вертикальная компонента обладает минимальной рабочей нагрузкой, горизонтальная нагрузка передается на опору из стального профиля. Поворот лемеха можно осуществлять одной рукой, вторая рука поджимает прут арматуры или полосу металла.

Простые механические станки для ковки металла позволяют сгибать спирали с числом витков до 5 шт. Чтобы правильно собрать станок «улитка», необходимо изучить принцип действия оборудования и способ сборки основных узлов, среди которых основными является:

  1. каркас из металлического уголка и швеллера или трубы с толстыми стенками;
  2. столешница из двух круглых стальных плит толщиной более 4 мм;
  3. основной вал, закрепленный в центральной части станка между кругами столешницы с помощью согнутых под прямым углом треугольников. Для вала можно использовать толстостенную трубу;
  4. рычаг для сгибания прутка, закрепленный к валу кольцом.

Рычажная «улитка» обладает уникальным свойством, благодаря которому получают завитки с ограниченным в размерах ядром из полосы металла, уложенного плашмя. Избежать образования вертикальной волны на заготовке помогает установка вертикального ролика с ребордой. Рабочий процесс требует затраты времени, рычаг должен подаваться короткими подвижками.

Монтаж деталей «улитки»

В зависимости от квалификации кузнеца в рабочем процессе могут принимать участие станки для ковки одного из трех вариантов приспособлений.

Вариант первый относится к простым устройствам, в котором контур спирали протачивается или приваривается на поверхности столешницы.

Вариант второй предусматривает изготовление «улитки» из разборных частей

. По длине контура кузнечной разметки устраиваются отверстия с внутренней резьбой, по шаблону вырезаются металлические накладки с отверстиями под болты. Для закрепления сегментов на столешнице применяются болты или упоры, конструкция позволяет изготавливать заготовки с разным радиусом завитков «улитки» не используя нагрев прутка.

Третий вариант станка состоит из разборных сегментов для производства модулей с разным вариантом спирали. Модули выполняются из отдельных фрагментов металла с наваренными частями «улитки».

Независимо от варианта исполнения станки холодной ковки монтируются одинаковым способом. В начальном этапе необходимо оборудовать место под каркас, ножки которого бетонируются в специально подготовленном фундаменте.

На следующем этапе по контуру каркаса приваривается основной круг столешницы, с помощью треугольников монтируется вал, закрепляется вращающийся рычаг. К верхнему отделу вала приваривается второй круг столешницы, на которую устанавливаются сегменты спирали «улитки».

«Гнутик» в качестве приспособления

В техническом словаре «гнутиками» называются все гибочные станки для холодной ковки металла. Меняя в станке с ручным управлением ролики и клинья, можно регулировать угол загиба металла, шаг и высоту волны. Шаблон для ковки завитков строятся по принципу математической спирали, основанной на формах природного происхождения: раковина улитки, скрипичный ключ, гриф скрипки и пр.

«Гнутик» промышленного производства позволяет изготавливать детали, которые на станке домашней сборки ковать не представляется возможным. Комплектующие детали оборудования и сменный инструмент должны изготавливаться по точным размерам и обрабатываться на профессиональном оборудовании.

Профессиональные кузнецы рекомендуют купить готовый «гнутик». Такое приспособление управляется просто, пригодится для производства сварных конструкций из труб небольшого диаметра, прутка, арматуры, стальной полосы в домашних условиях.

Простейшим приспособлением для художественной ковки холодным способом также является доска с проставками, в качестве которых могут служить болты М24. Устройство легко справляется с металлической полосой толщиной до 6 мм

pochini.guru

Самодельные приспособления и станки для холодной ковки

Один из способов украшения участков — использовать кованные изделия. Очень декоративно смотрятся заборы, скамейки, беседки, перила для лестницы и другие подобные сооружения. Причем в большинстве случаев данные изделия не есть ковка в ее традиционном понимании. Чаще всего это сделано не в кузне и не при помощи молотка и наковальни, а при помощи некоторых устройств, которые позволяют создавать из металлических полос и квадратных прутков самые различные узоры и изделия. Для изготовления подобных изделий потребуются станки для холодной ковки. Часть из них можно сделать своими руками другую проще купить.

Ограды, перила для лестниц и балконов — тоже можно сделать своими руками

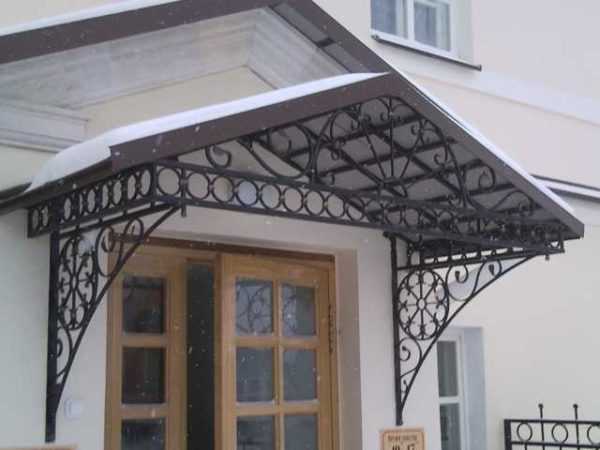

Козырек над крыльцом методом холодной ковки

Перила для крыльца — украшение, а не исключительно утилитарное приспособление

Можно сделать беседку и кованную мебель

Ворота смотрятся волшебно

Какие вообще устройства используются

Для холодной ковки характерны различные завитки, изгибы, витые прутки и т.п. Почти под каждый вид делают на отдельном приспособлении — определенном станке. Привод у них может быть ручной, а может — электрический. Для небольших объемов «для себя» применяют ручные станки для холодной ковки. Они хоть и не особо производительны, но намного проще в изготовлении. Если необходимо ставить изготовление «на поток» делают аналогичные устройства, но уже с электромоторами. В этом случае работать физически почти не нужно, но сложность изготовления приспособления возрастает в разы. В нашем материале поговорим о ручных станках для холодной ковки.

Какие же устройства используют:

  • Торсионные. С их помощью четырехгранные прутки или полосы металла скручивают в продольном направлении. Получается витые столбики, которые называют еще торсионами.

    Так выглядит торсион и одноименный станок

  • Фонарик. На этом устройстве тоже скручивают пруток в продольном направлении, только еще дополнительно изгибают его и в поперечном направлении. Получается нечто похожее на фонарик. Отсюда и название устройства.

    Так делают «фонарик»

  • Твистеры или улитки. Формируют плоские завитки разного диаметра.

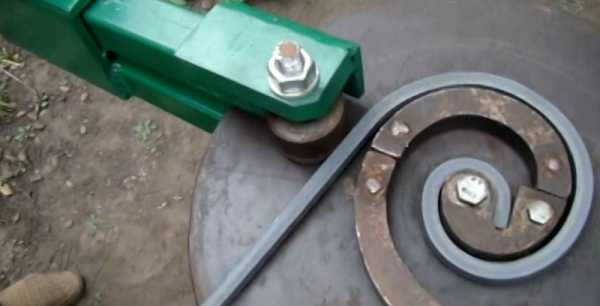

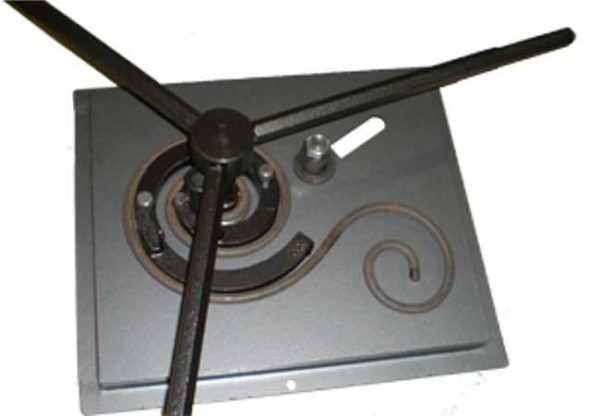

    Приспособление для холодной ковки улитка — для формирования завитков

  • Гибочные станки или гнутики. Позволяют изогнуть прутки или арматуру под требуемым углом в любом месте.

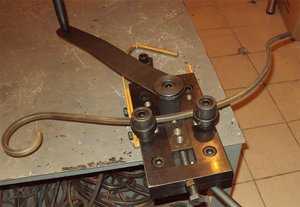

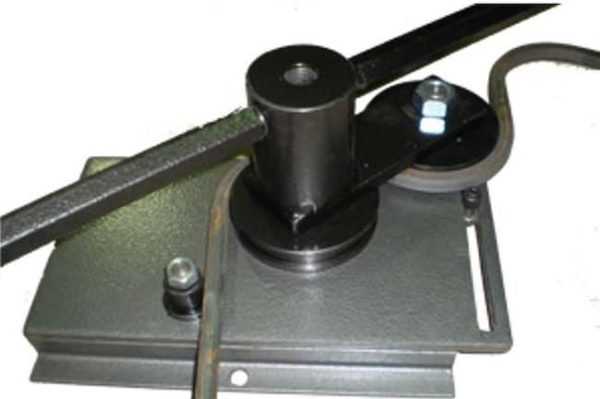

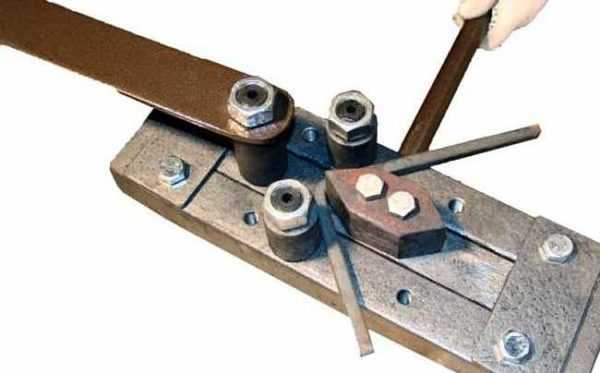

    Для изгиба в любом месте и на любой угол — гнутики (гибочные станки)

  • Волна. По сути это тоже гнутик, но более сложной конструкции — он позволяет менять направление изгиба, получая волнообразные детали.

    Станок «Волна» — для формирования соответствующего рельефа

  • Приспособления для обработки концов деталей — инерционно-штамповочные станки или другие самодельные устройства.

    Станки для оформления концов прутков. В данном случае — гусиная лапка

Для начинающего мастера наиболее актуальный станок для холодной ковки — улитка. Только с его помощью можно сделать множество интересных вещей — начиная от забора и калитки и заканчивая скамейкой и другими подобными изделиями. На втором месте по степени необходимости торсионный станок. Он добавляет разнообразия в детали. Все остальные можно приобретать или делать по мере совершенствования и набора мастерства.

Самодельные «Улитки»

По сути это модернизированный гибочный станок (трубогиб), но эти усовершенствования позволяют легко делать завитки из довольно толстых прутков (сечением до 10-12 мм) и повторять их с высокой степенью точности.

Один из самодельных станков для холодной ковки

Конструкций эти станки для холодной ковки имеют несколько, но проще всего в реализации вариант с круглым столом, имеющем центральную ножку. К ножке подвижно закреплен рычаг с роликами на подшипниках на конце. Они облегчают процесс гибки.

Поверхность стола можно сделать из стального листа толщиной от 10 мм и больше. Для ножки можно использовать любую толстостенную круглую трубу. Важно сделать конструкцию устойчивой, так как будут прилагаться боковые усилия, потому нужны боковые стойки, распорки, а также устойчивое основание.

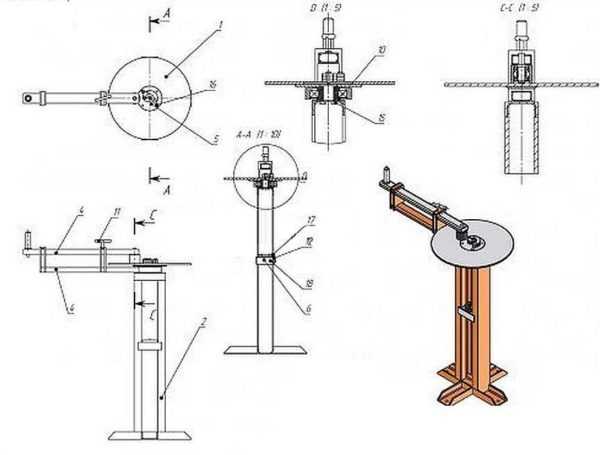

Чертеж станка для холодной ковки «Улитка»

Рычаг проще делать из квадратной трубы с толстой стенкой — не меньше 2-3 мм. Сечение трубы 25*40 мм или около того. Крепление рычага к ножке можно сделать на подшипнике, а можно просто взять небольшой кусок толстостенной трубы большего диаметра, надеть ее на ножку, а снизу приварить полосу-упор — чтобы рычаг вниз не падал. Вариант с подшипником дает более легкое движение, но при наличии смазки и второй вариант рабочий.

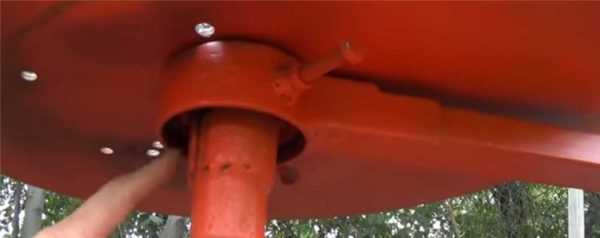

Вариант крепления рычага

Важна еще форма рычага. Рычаг двойной, верхняя часть — рабочая, нижняя — опорная. Везде где есть соединения желательно доварить усиление, так как усилия значительные.

Рычаг должен быть надежным, с усилением

На столе закрепляется оправка или кондуктор — форма, по которой сгибаются завитки. Делают их разного диаметра — чтобы можно было делать разные по диаметру завитки. Такие оправки могут быть сборными — для формирования большего количества изгибов. В каждом таком образце должны быть стержни, которые устанавливаются в отверстия в столе. Так этот шаблон фиксируется. Также его форма должна быть разработана с таким учетом, чтобы конец прутка в ней хорошо фиксировался.

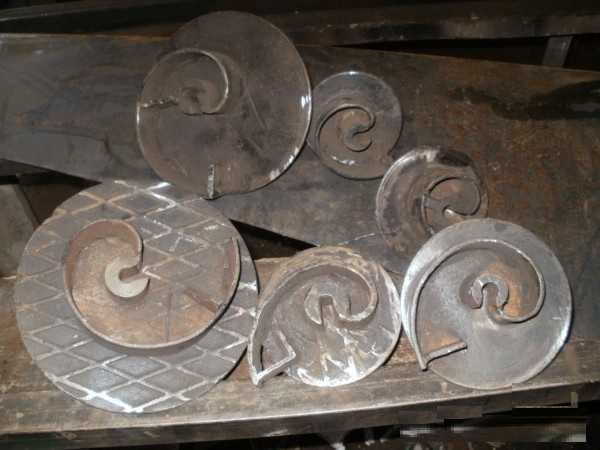

Вариант кондукторов для улитки

Часто оправки вытачивают из металлического круга подходящего диаметра при помощи болгарки, но есть варианты из металла с наваренными на него стальными пластинами, изогнутыми соответствующим образом.

Как сделать подобный станок для холодной ковки — в следующем видео. Там же неплохо описан способ доведения концов заготовки до приличного состояния — обычные необработанные края смотрятся очень грубо. Для их обработки есть специальное оборудование, но, как оказалось, можно справится и без него.

Торсионный станок

Как уже говорили эти станки для холодной ковки позволяют сделать на прутке продольные изгибы. Это относительно несложная конструкция. Основная задача — закрепить неподвижно один конец прутка, ко второму приделать рычаг, при помощи которого можно будет скручивать заготовку.

В качестве основы подойдет обрезок профилированной трубы с толстой стенкой (не менее 3 мм). Фиксатор можно сварить из тех же прутков, оставив квадратный просвет нужного диаметра. Можно использовать зажим для троса подходящего размера (можно найти в магазине такелажа). Любой из этих упоров приваривается к основанию.

Держатель для троса — отличный фиксатор для прутка

Далее надо каким-то образом обеспечить захват и кручение второй части заготовки. Можно это сделать при помощи двух подшипниковых узлов. Внутрь вставляется труба подходящего диаметра, с одной стороны к ней приваривается ручка — конструкция напоминает букву «Т». С другой стороны в трубе делают фиксатор: сверлят четыре отверстия, в них вваривают гайки под 12 или 14 болты. В результате получается неплохой фиксатор — болты закручивают после того, как вставили пруток.

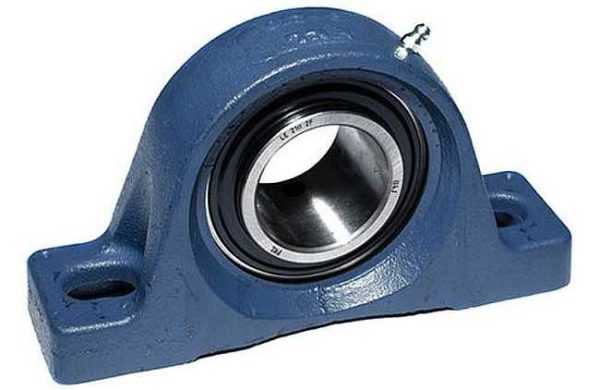

Подшипниковый узел

Фиксатор для заготовки

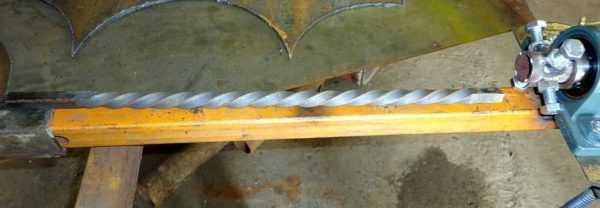

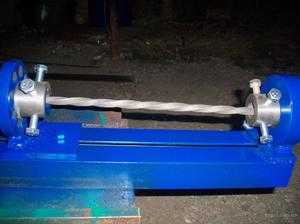

Так выглядит конструкция в целом

Дальше — дело техники — рычагом наворачиваем нужное количество витков. Нельзя сказать, что эта работа для слабаков, но при большом рычаге все не так уж и сложно.

Еще более простой станок для изготовления торсионов методом холодной ковки в следующем видео.

Видео про самодельные  приспособления и станки для холодной ковки




dekormyhome.ru

Оборудование холодной ковки своими руками: видео, чертежи и фото

Если вам нужна холодная ковка, оборудование своими руками, видео по сборке которых представлены ниже, проблем с его изготовлением возникнуть не должно. Ваша основная задача — определить цели, для которых вы будете собирать оборудование в собственной мастерской, гараже или просто на балконе. Многие приспособления для холодной ковки имеют компактные размеры, но широкие функциональные возможности.

Содержание статьи

Особенности холодной ковки

Чертеж оборудования холодной ковки своими руками

Почему многие домашние умельцы стремятся попробовать свои силы именно в холодной ковке на оборудовании? Это обусловлено некоторыми особенности, характерными для данного способа обработки металла.

  • Многофункциональное кузнечное оборудование для холодной ковки можно изготовить своими руками, что позволяет существенно экономить в финансовом плане;
  • Заводские станки для металла — удовольствие не из дешевых, потому самодельное оборудование становится идеальным решением для тех, кто хочет своими руками заниматься художественной ковкой;
  • Получаемые методом холодной ковки изделия из металла имеют привлекательный внешний вид, оригинальный дизайн, могут отображать ваши самые смелые идеи. Нужно только правильно их реализовать;
  • Процесс выполнения холодной ковки своими руками на специализированном оборудовании безопасный и простой, если сравнивать с горячим способом обработки металла;
  • Самодельное приспособление для деформации изделий не требует применения повышенной температуры, которая влечет за собой серьезную опасность. Горячей ковкой можно заниматься только в специально оборудованных помещениях, в то время как холодная ковка может проводиться у вас дома без какого-либо риска для жилья.

На самом деле перечислять достоинства, которыми обладает самодельное оборудование, можно бесконечно долго. Вместо этого мы познакомим вас с конкретными примерами устройства, предоставим чертежи и подскажем, как можно собрать своими руками тот или иной вариант оборудования.

Виды станков для холодной гибки металла

Схема холодной ковки своими руками

Отыскать чертежи, видео руководства по сборке различного рода оборудования, предназначенного для холодной ковки, в реалиях нашего времени дело пары минут. При этом, выбирая чертежи, важно понимать, на какой именно результат вы рассчитываете.

Каждый вид холодноковочного оборудования предназначен для выполнения определенных операций с металлом. Некоторые умельцы собирают несколько станков в одном, выполняя целый перечень задач с его помощью.

Но для новичков вполне подойдут отдельно взятые агрегаты по обработке металла. А какими именно они будут, вы можете решить, изучив перечень доступного для изготовления своими руками оборудования.

  1. Станки Улитки. Могут иметь цельнолитые или съемные элементы. С их помощью прутки металла закручиваются в спирали.
  2. Универсальные станки. Данное оборудование позволяет резать, клепать и деформировать детали. Как вы понимаете, деформация является контролируемой.
  3. Станки гнутики. С помощью гнутиков вы можете сделать дуговой изгиб металла под необходимым вам углом.
  4. Станки твистеры. Они позволяет делать загибы вдоль оси готового изделия из металла, дерева, пластика.
  5. Станки волны. Из названия становится очевидно, что волны обеспечивают металлу волнообразную форму. С их помощью загибаются металлические прутки.
  6. Прессы. Если вам требуется на деталь из металла нанести матричный отпечаток, вам пригодится оборудование типа пресс.
  7. Станок для формирования колец. Он особого названия не имеет, зато великолепно справляется со своими прямыми обязанностями гибочного оборудования для холодной ковки.

Самодельная улитка

Улитка — это основа основ среди оборудования для любого начинающего и профессионального мастера по холодной ковке. Потому если вы решите сделать себе станок, начинать рекомендуется с улитки. Соответствующие чертежи и видео отыскать легко. Да и сама инструкция по изготовлению улитки своими руками выглядит достаточно просто, потому чертежи вам могут и не понадобиться. Такое ручное приспособление позволит начать работу по холодной ковке, создать свои первые шедевры из металла.

Для сборки улитки вам понадобится взять следующее:

  • Металлические прутки;
  • Стальные листы;
  • Металлические полосы;
  • Профильную стальную трубу;
  • Плоскогубцы;
  • Болгарку;
  • Сварочный агрегат.

Если вам нужен станок не на один раз, тогда используйте чертежи, а для сборки конструкции оборудования берите только качественный металлопрокат. От его надежности напрямую зависит долговечность и эффективность работы оборудования.

  1. Чтобы нанести изображение спирали и 3 витков на лист металла, возьмите обычную бумагу. Прут помещается в резьбу, а его диаметр должен составлять 10 мм.
  2. Из листа стали вырежьте пару пластин. Размер первой будет 100 на 100 миллиметров, а у второй — 130 на 130 миллиметров.
  3. Прутки и полосы из металла обязательно зачистите наждачкой, чтобы на них не осталось неровностей, дефектов, заусенец.
  4. Загните стальные полосы, как того требуют чертежи или ваши конкретные потребности. У вас в итоге должно получить три спирали одинаковой формы, но разные по длине.
  5. Выполните сварочные работы, опираясь на чертежи. Уделите особое внимание качеству проведению сварки, поскольку от этого напрямую зависит долговечность вашего станка.
  6. Труба приваривается в центре оборудования и завершает изготовление вашего холодноковочного станка под названием улитка.

Торсионное оборудование

С помощью торсионного станка методом холодной ковки создаются спиралевидные изделия. Собрать его своими руками можно, а вот вручную сгибать детали проблематично. Потому чертежи предусматривают использование электрических двигателей при проектировании торсионных холодноковочных станков.

Если вас такой момент в оборудовании не пугает, и вы готовы собрать агрегат, на выходе вы получите прекрасное оборудование для создания оригинальных элементов декора.

Для сборки оборудования холодной ковки требуется следующее:

  • Балка из стали;
  • Лист стали;
  • Хомуты, зажимы и тиски;

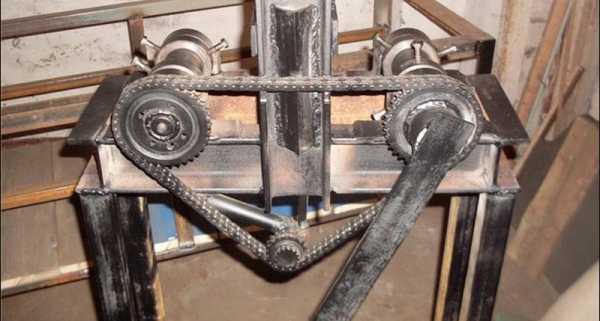

  • Электрический двигатель с цепью и редуктором;
  • Сварочный аппарат;
  • Угловая шлифовальная машинка или просто болгарка.

Сам процесс сборки торсионного станка не потребует от вас повышенных знаний, но определенные навыки пригодятся.

  1. Стальная балка играет роль основания вашего торсионного оборудования.
  2. С одной стороны балки методом сварки приваривается стальной лист. На него болтами и гайками монтируются тиски.
  3. Чтобы избежать возможного выскальзывания металла в будущем, снизу и сверху тисков рекомендуется закрепить металлические пластины.
  4. С другой стороны балки монтируются ролики. На них вы будете устанавливать рабочую поверхность оборудования.
  5. На противоположном конце устанавливаются другие диски с подвижными компонентами. Следите за тем, чтобы конструкция была на одном уровне с двух сторон.
  6. Установите стальную ручку, закрепите редуктор, электродвигатель и цепь.
  7. Обязательно предусмотрите наличие защитного кожуха для вашей конструкции, которая предотвратить нежелательные травмы.

Собрать своими руками агрегаты для холодной ковки — задача, которая по силам каждому. Здесь главное определиться с функциями, которые должен выполнять станок, и выбрать соответствующие чертежи устройства для его последующей сборки своими руками. Начинать советуем с простейших моделей, а по мере накопления опыта переходить на сложные, многофункциональные холодноковочные агрегаты.

tvoistanok.ru

Холодная ковка своими руками: оборудование и приспособления

Оглавление публикации:
Холодная ковка: что это такое
Что можно изготовить, используя технологию холодной ковки
Оборудование для холодной ковки: основные приспособления
Какие приспособления можно сделать своими руками
Что еще не окажется лишним в мастерской

Сделать кованый забор или решетку на окна для мастеровитого человека не так уж и сложно, и обзаводиться собственной кузней для этого не обязательно. Не придется даже приобретать всевозможные кованые элементы, хотя, по сути, они тоже не окажутся лишними. Речь идет о так называемой холодной ковке, декоративной гибке стального прутка, с которой мы и познакомимся в данной статье. Вместе с сайтом stroisovety.org мы ответим на вопросы, что такое ковка на холодную, какое оборудование для нее используется и можно ли сделать его самостоятельно.

Возможности холодной ковки фото

Холодная ковка: что это такое

На самом деле процесс изготовления ажурных завитков на холодную называется ковкой весьма условно, так как никакие кузнечные приспособления в их классическом варианте не применяются. Это процесс гибки и кручения металлического прутка с помощью различных приспособлений. По своему внешнему виду такие завитки мало чем отличаются от кованых, а сам процесс имеет несколько существенных преимуществ.

В отличие от классического кузнечного дела, ковка на холодную:

  • не требует наличия серьезно кузнечного оборудования;
  • приспособления, применяемые в этом процессе, весьма несложно изготовить самостоятельно;
  • продукция, создаваемая на холодную, имеет сравнительно низкую себестоимость;
  • сам процесс является безопасным – по крайней мере, ожогов он не предвещает.

Холодная ковка своими руками фото

Что касается недостатков, то самый главный из них заключается в том, что на холодную можно изготовить далеко не каждый декоративный элемент – для осуществления сложных проектов некоторые кованые элементы придется покупать в специализированном магазине или заказывать в кузнечной мастерской.

Что можно изготовить, используя технологию холодной ковки

Практически все самое основное:

  • декоративные завитки различной сложности и размера;
  • крученый пруток;
  • корзинки;
  • кольца;
  • даже такой элемент, как гусиная лапка, при желании можно изготовить на холодную.

Все остальное по мере необходимости придется приобретать. В принципе, возможностей холодной ковки вполне достаточно, чтобы собрать красивую решетку на окна или забор.

Приспособления для холодной ковки своими руками фото

Оборудование для холодной ковки: основные приспособления

На сегодняшний день в магазине можно приобрести несколько типов станков для ковки металла по холодной технологии:

  • Улитка – на нем изготавливают декоративные завитки. Станок может быть со съемными приспособлениями или стационарными – первый вариант предпочтительнее, так как имеет более широкие возможности.
  • Универсальный станок – используется для клепки, формирования заготовки и даже резки металла.
  • Гнутик – применяется для гибки прутка под определенным углом с сохранением плавной дуги поворота.
  • Твистер – он же торсионный станок – продольный осевой загиб готового декоративно элемента.
  • Волна – по аналогии с названием позволяет создавать волнообразные элементы металлического декора.
  • Пресс – нанесение отпечатков на изделие.
  • Станок для изготовления колец и арочных элементов.

    Улитка для холодной ковки фото

Далеко не каждый указанный выше станок легко можно изготовить своими руками. В принципе, все они и не нужны – для частного производства или для домашней мастерской понадобится парочка основных приспособлений, изготовление которых является несложным делом.

Какие приспособления можно сделать своими руками

Опять-таки, речь идет о самых основных станках, без которых процесс изготовления кованых на холодную изделий практически невозможен.

  • Улитка. Чертежей и пояснений в интернете достаточно много, как, в общем-то, и видеоматериалов с процессом сборки – углубляться в эту тему сильно не будем, а скажем только одно. Самое главное в этом станке – это улитка. Шаблон, по которому происходит процесс гибки. Шаблон крепится на жестком неподвижном основании (столе) и позволяет гнуть завитки большого размера практически руками – для мелких завитков понадобится дополнительный рычаг. Кстати, существует два варианта станков этого типа – полностью ручной и электрический, сделать который при желании вполне реально.
  • Торсион. Крученный спиральный прут – именно он позволяет создавать подобный декор. В принципе, скрутить квадрат несложно и в ручную, используя тиски и вороток, но получить таким способом ровную деталь не получается – вместе со скручиванием происходит и сгибание в разные стороны. В общем, впоследствии пруток приходится рихтовать, что весьма сложно, особенно если длина скрученного участка большая. Ровную заготовку можно получить только тогда, когда прут не имеет возможности сгибаться в сторону – то есть он должен быть немного натянут.

    Станок для холодной ковки своими руками фото

Наличие этих двух станков уже позволяет говорить о производстве любых кованых изделий – скамейки, решетки, ограждения, стулья, столы, сделанные своими руками, становятся реальными.

Что еще не окажется лишним в мастерской

Существует достаточно много изделий со специфическими деталями, изготовить которые с помощью двух указанных выше станков не получится. К примеру, простая дуга в нескольких экземплярах не может быть сделана ни на улитке, ни на торсионном станке. Поэтому чем больше различных приспособлений, тем шире возможности.

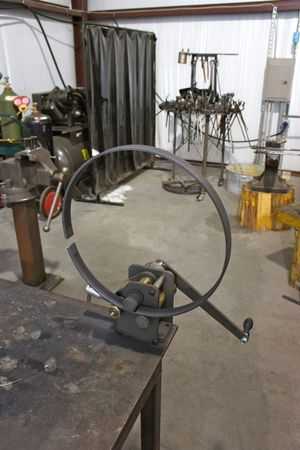

  • Трубогиб. Да, именно роликовый трубогиб, используемый для гибки профильной трубы, только в миниатюре, позволяет изготавливать не только арочные конструкции, но и делать кольца различного диаметра, как большого, так и малого. Гнуть на нем можно не только пруток, но и полосу. Единственное, что следует учесть, это универсальность – то есть настройку приспособления под определенный радиус изделия. Расстояние между неподвижными роликами должно регулироваться – только в этом случае можно будет изменять диаметр колец.
  • Штамп – ручной аналог пресса, который позволит делать такой распространенный элемент, как гусиная лапка. Он легко изготавливается из очень толстого прута (диаметр около 50 мм) с помощью болгарки – нарезки делаются на двух заготовках сразу. Предварительно расплющенный или срезанный прут укладывается между двумя цилиндрами, после чего производится несколько ударов кувалдой – и деталь готова!

    Как сделать холодную ковку фото

Несложным в изготовлении является станок для кручения корзинок, который, по сути, является некоторой модернизацией торсионного приспособления, предназначенного для скрутки прутка в спираль. Изменения в этом случае касаются исключительно зажимов. В принципе, торсион и без того должен иметь универсальный крепежный арсенал, позволяющий работать с прутками различного сечения – немного подогнать его под корзинки будет несложно.

В заключение темы, холодная ковка своими руками, остается добавить только одно – со временем арсенал различных приспособлений придется расширять. Как и говорилось выше, каждое изделие может потребовать уникального оборудования, поэтому конструкцию некоторых из них придется продумывать самостоятельно.

Автор статьи Александр Куликов

stroisovety.org

Инструмент для холодной ковки своими руками

Иногда возникает вопрос, какой инструмент для холодной ковки своими руками необходим? В последнее время все чаще люди стремятся изготовить элементы декора и украшения для бытовых предметов своими руками, в том числе и из металла.

Кованные изделия пользуются широкой популярностью, поскольку такие элементы декора эксклюзивны, красивы и необычны.

Однако в домашних условиях крайне тяжело создать полноценную кузню, поэтому появилась технология холодной ковки. Что нужно для создания роскошной, эстетической декоративной отделки для балконов, оград, столбов освещения, ограждений?

На данный момент имеется несколько основных инструментов, которые позволяют осуществлять холодную ковку материалов из металла в домашних условиях. Стоит отметить, что все инструменты для таких работ ручные, поэтому они не занимают много места и не требуют «особых» условий для хранения.

Это не сложно

Важно отметить и тот факт, что кованные изделия пользуются широкой популярностью, поскольку такие элементы декора эксклюзивны, красивы и необычны. Однако подобные предметы, выполненные горячей ковкой в кузницах или изделия, изготовленные промышленно, стоят дорого (особенно ручная работа). Именно поэтому широко начала развиваться холодная ковка.

Многие люди часто воспринимают холодную ковку как что-то очень сложное, однако, это не так, как заблуждение о том, что для холодной ковки необходима кузня. Но для холодной ковки этого не требуется.

Методы ковки.

Главным и необходимым требованием к процессу является только наличие мощного освещения этого помещения и рабочего места в частности. А для этого требуется проложить проводку в выбранную комнату, установить необходимое количество осветительных приборов (лучше всего подойдут светодиодные).

Для холодной ковки необходимо только небольшое огороженное помещение, которым может являться подвал, сарай, веранда или гараж.Несмотря на то, что в названии способа стоит слово «ковка», то это совсем не означает, что придется ковать. Ведь основной технологией является изгибание металлоизделий специальными инструментами. Сравнение метода холодной ковки с обычной горячей не приемлемо. Однако кузнецы часто комбинируют холодную и горячую ковку. Такими методами создается большой ассортимент изделий.

Вернуться к оглавлению

Описание технологии

Наиболее тяжелыми процессами при холодной ковке считается сварка уже изогнутых металлических изделий. Она нужна на завершающем этапе, когда все детали сформированы и требуется сборка готовой конструкции. Сварка сложна тем, что требуется специальный сварочный аппарат, который стоит довольно дорого, кроме того, сама сварка является довольно сложным процессом, требующим специальных знаний в своей сфере. Даже профессиональные сварщики часто не могут грамотно сварить конструкцию.

Остальные процессы (сгибание металла под разными углами), никакой сложности не представляют. Осуществлять холодную ковку сможет практически любой человек, даже без навыков такой работы. При этом каждое последующее изделие начинающего мастера будет гораздо лучше предыдущего, ведь будет постоянно происходить процесс оттачивания навыка. Кроме того, можно создать очень эксклюзивные вещи, проявив фантазию и нарисовав желаемый объект предварительно на бумаге.

Далее расскажем, какие нужны инструменты для холодной ковки, и какие вспомогательные инструменты должны быть в мастерской.

Вернуться к оглавлению

Необходимые инструменты и материалы

Улитка позволяют создавать спиралевидные элементы, похожие на домики улиток.

Все необходимые инструменты для сгибания изделий из металлопроката состоят из 6 позиций. Сюда относятся гнутик, улитка, фонарик, твистер, волны и объемной. К вспомогательным инструментам можно отнести сварочный аппарат и осветительное оборудование. К расходным материалам — металлические заготовки и лакокрасочные изделия. Хорошо подготовленный мастер с таким оборудованием может производить более 10 квадратных метров изделий в день. При этом ручной инструмент очень прочен и очень эффективен, поскольку обладает столь высокой производительностью. Такой комплект инструментов даст возможность создавать плоские и 3D узоры.

При этом площадь обрабатываемых изделий может составлять 1-1,5 квадратных сантиметра при длине заготовки в 0,5 см. Остановимся на инструментах по подробнее:

  1. Гнутик. Он предназначен для изгибания металлических прутов (что ясно из названия), при этом можно задать абсолютно любой угол изгиба. Он также позволит создать узоры в виде дуги. Конструктивно он состоит из зажима с тремя упорами, из которых два упора статичны и находятся на прямой, а третий подвижный, им собственно и гнут металл, вдавливая заготовку между двумя неподвижными. Для снижения силы, которую необходимо приложить для сгибания заготовки, есть система рычагов, которая приводит третий упор в движение.
  2. Фонариком придают одноименную форму заготовке. Инструмент состоит из двух зажимов на вращающейся горизонтальной оси. Один зажим статично закреплен на корпусе, другой — на оси. Металлический прут зажимается между ними (длина оси обеспечивает обработку длинных заготовок), после чего ось начинают вращать. Вращение осуществляется рукояткой, связанной при этом с осью через редуктор для снижения необходимой для работы силы.
  3. Улитками называют устройства, которые позволяют создавать спиралевидные элементы, похожие на домики улиток. Конструктивно этот инструмент можно представить в виде комбинации гнутика и фонарика. От первого взяты упоры (только все неподвижные), от второго — вращающаяся ось с зажимом (только ось вращается перпендикулярно заготовке).
  4. Объемными делают 3D изделия. Например, кольца. Такой инструмент представляет собой вращающийся барабан, который установлен в прочном корпусе, при этом намотка заготовки на барабан происходит под воздействием мускульной силы человека.
  5. Волнами создают дугообразные элементы. Волна очень схожа с гнутиком, однако в отличии от первого, придает строго определенную форму заготовке. На ней установлены круги-барабаны, на которые осуществляется намотка заготовки. Радиус волны равен радиусу барабана. Для изменения волны следует приобрести несколько таких инструментов с разными радиусами барабанов.
  6. Похож на фонарик и твистер. Разница заключается только в том, что фонарик позволяет создать объемные закрученные элементы, а твистер закручивает заготовки только в одной плоскости.

Поскольку принцип работы инструментов прост, то каждый человек может позволить себе изготовить их самостоятельно. При этом самодельный инструмент может выдавать не менее качественные заготовки, чем покупной. Стоит также отметить, что не следует покупать сразу много инструментов, ведь для освоения такого процесса достаточно всего 3-4 инструментов. Остальные можно будет приобрести или изготовить позже, когда появиться опыт и необходимость в конкретном инструменте.

Вернуться к оглавлению

Некоторые особенности работы

Все инструменты можно условно разделить на 2 категории: те которые гнут и те которые сжимают. При этом эти процессы в холодной ковке достигаются за счет эластичности материала, которым пренебрегают при обычной ковке (она осуществляется путем изменения физических параметров материала). Несмотря на это, в процессе механической обработки металла существенно снижается его прочность. Для некоторых элементов декора это не критично, однако если есть необходимость в прочных элементах, то рекомендуется заготовку предварительно разогреть до 150-200°С.

Для этого подойдет обычная печь, а не специальная кузня, в крайнем случае, небольшие заготовки можно разогреть резаком. Элемент, изготовленный по такой технологии, в прочности не уступит выкованному в кузнице.

Перед работой с заготовкой ее следует предварительно зачистить и отшлифовать, ведь после обработки это сделать будет гораздо сложнее из-за изменения формы.

Главным недостатком холодной ковки является то, что все детали делаются по шаблону, а создание новых шаблонов достаточно проблематичное занятие (и дорогое). Поэтому эксклюзивность достигается путем объединения таких деталей в одно целое. Также недостатком считается и ограничение по толщине заготовки, поскольку металл довольно прочный материал.

www.parnikiteplicy.ru

видео, чертежи, инструмент и приспособления

Холодная ковка своими руками позволяет получить разнообразные детали на основе металла. Применить их можно с целью декорирования, ремонта, украшения интерьера и экстерьера вашего дома. Все ограничивается только вашими фантазиями. Хотя немаловажный момент — это характеристики устройств, которые вы будете использовать для холодной ковки.

Содержание статьи

Особенности и применение холодной ковки

Чертеж холодной ковки своими руками

Если вы смотрели видео или наблюдали за работой специалистов, то знаете, что горячая ковка — это процесс, подразумевающий работу с высокой температурой. Горячая ковка является опасным мероприятием, требующим определенных навыков и опыта. Плюс горячая обработка металла подразумевает необходимость применения специализированных инструментов, нагревательных узлов.

  • Оснащение для холодной ковки намного проще. Одновременно с этим она позволяет получать превосходные изделия. Как именно применить полученные изделия методом холодной обработки, решать вам;
  • При использовании оборудования для холодной ковки, заготовки из металла не просто меняют свою форму, но и приобретают более прочную структуру;
  • Устройства для холодной ковки способствуют повышению прочности лучше, чем штамповка или горячая отливка;
  • Приспособление, проводящее через тебя металлические изделия, прутья, изгибает их, прессует. За счет этого повышается прочность;
  • Самодельная конструкция, если использовать хорошие чертежи, не будет уступать заводским агрегатам по производительности и качеству обработки изделия;
  • Не имея достаточного опыта при работе своими руками, могут возникнуть некоторые проблемы при попытке изогнуть обратно обработанное изделие. Суть кроется в том, что при неправильном изгибе изделия, когда меняется прочность, вернуть металл в изначальное состояние физически сложнее.

Собрать конструкцию своими руками, используя чертежи, или купив агрегат для холодной ковки, вы можете на свое усмотрение использовать полученные изделия. Холодная ковка приобрела широкую популярность в нескольких сферах.

  1. Производство изделия, применяемого для украшения экстерьера дома — крыша, перила, карниз, ступени.
  2. Самодельные решетки, которые защищают окна вашего дома, квартиры, учреждений от нежелательных проникновений и просто украшают здание снаружи.
  3. Самодельные ограждения методом холодной ковки. Используя оборудование для холодной ковки, вы можете создать такие изделия как заборы, кованые ворота, калитки.
  4. Интерьерная мебель. Кровать из металла, столики, стулья — все это прекрасно смотрится при украшении дома.
  5. Декоративные элементы — рамки для картин, фото, люстры, подсвечники, вазы. И это малая доля того, что вы своими руками можете сделать из металла.
  6. Садовая мебель, скамейки, качели, подставки для цветов, полочки.

Человек своими руками способен создавать настоящие шедевры. Потому стоит подумать относительно изготовления приспособления, предназначенного для холодной ковки. Специальный инструмент позволит проявить свою фантазию, творческую натуру, украсив дом и его окружение изделиями собственноручного производства.

Приспособления

Фото чертежа приспособления для холодной ковки своими руками

При холодной ковке вам понадобятся специальные приспособления. Это могут быть самодельные и заводские инструменты. При желании их можно сделать своими руками. Для этого вам потребуется отыскать соответствующие чертежи. Подробный чертеж позволяет выполнить инструмент, подготовить его своими руками для формирования всевозможных поделок на основе металла.

Выбирая чертеж или покупая готовые инструменты для холодной обработки металла, нужно решить, что именно вы хотите использовать.

Вы можете начать, используя один простой инструмент для осуществления холодной ковки. По мере развития навыков, получения опыта, вы легко освоите новые чертежи, сможете собрать различные инструменты своими руками, предназначенные для холодной ковки. Чтобы чертежи не вызывали много вопросов, рассмотрим основные инструменты, применяемые при выполнении холодной ковки.

  1. Гнутик. Специальный гнутик можно назвать самым популярным и востребованным инструментом для холодной ковки. Гнутик встречается практически во всех мастерских, где работают по металлу. Задача гнутика — сгибать металлические прутья под выбранным углом. Гнутик также позволяет создавать из изделия дугу нужного радиуса. Без гнутика не обходится почти ни одно мероприятие по холодной ковке.
  2. Улитка. Как и гнутик, улитка достаточно популярная. Такие инструменты предназначены для формирования спиралей. Чертежи улитки не сложные, что позволяет сделать инструмент своими руками. Это обусловило популярность самодельных улиток, хотя вы легко можете приобрести заводское приспособление. Формируемая спираль имеет радиус, который задает мастер. Потому с помощью улиток создаются настоящие шедевры.
  3. Фонарики. Их считают более сложными инструментами, поскольку фонарики служат для целого комплекса обработки металла, а не для создания отдельно взятых компонентов. Название инструмента обусловлено тем, что с помощью фонарика делают металлические элементы уличных фонарей. Имея определенную сноровку, данный инструмент позволит создать садовые фонари, корзины, подставки для цветов в горшках и пр. Работа с фонариком, могут использоваться металлические прутья разного размера, диаметра, длины или сечения.
  4. Волна. С помощью Волны создаются изогнутые изделия, чем и обусловлено название инструмента. Волновые профили невероятно востребованы при декорировании из металла, потому данный инструмент пользуется внушительной популярностью среди мастеров и любителей холодной ковки.
  5. Твистер. Близкий к Фонарику инструмент для обработки металла. С помощью Твистера создаются плетения из разных прутков вокруг продольных осей. Твистер позволит сформировать оплетку вокруг тех или иных элементов будущего декора.

Этапы изготовления

Если вы решили заняться холодной ковкой своими руками дома, в гараже или небольшой мастерской, сложного в данном процессе ничего нет. Сначала советуем разобрать чертеж, на основе которого собирается оборудование или выполняется непосредственно сама обработка металла.

Чтобы добиться положительного для себя результата, придерживайтесь нескольких рекомендаций, следуйте шаг за шагом.

  1. Определитесь с собственной целью. Нужно предварительно знать, что вы хотите изготовить. Это подразумевает составление чертежей, эскизов. На них указывайте все параметры, основные компоненты изделия и размеры. Только не забывайте, что новичку сразу браться за сложный элемент декора не стоит, иначе результат может полностью вас разочаровать.
  2. Соотношение желания и возможностей. Для сложных изделий требуется соответствующий опыт, оборудование. Если этого нет, тогда сделать работу вы не сумеете. Начните с малого, постепенно, набирая опыт и приобретая навыки, переходя к более сложным изделиям.
  3. Материалы. Определите их количество, необходимое для получения изделия методом холодной ковки. Не забывайте о роли качества сырья, от которого зависит внешний вид и срок службы полученного элемента.
  4. Изготовление компонентов. В зависимости от создаваемого элемента декора, он может состоять из одного целого обработанного прутка, либо собираться из нескольких разных компонентов. Когда вы их выковали, нужно объединить все в единую конструкцию. Обычно для этого используют сварку.
  5. Обработка. Завершает процесс шлифовка и нанесение краски. Не забывайте о роли грунтовки перед покраской, которая продлевает срок службы, защищает от негативных воздействий поверхность металла.

Холодная ковка — увлекательный процесс, который может стать не только хобби, но и прекрасным способом заработка на реализации изготовленной продукции.

tvoistanok.ru
