Навесное оборудование для мотоблока — обзор видов

Как дизельные, так и бензиновые мотоблоки уже не первый год считаются одними из наиболее частоиспользуемых и полезных приспособлений для фермеров. Их универсальность, практичность и легкость модифицирования способствует тому, что люди все чаще приобретают дополнительное оборудование к ним. Знакомимся с наиболее популярными агрегатами для мотоблока

Навесное оборудование для весенне-летне-осеннего периода

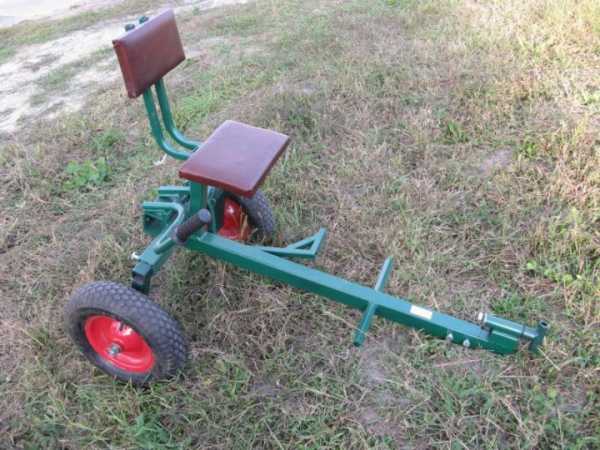

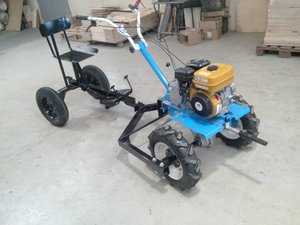

• Адаптер
  Благодаря адаптеру можно превратить мотоблок в небольшой тракторец и создать условия для более комфортной работы с устройством. Само приспособление, конечно же, можно приобрести в специализированном магазине, но многие хотят сэкономить и создать самодельное дополнительное оборудование, тем более, что это не так и сложно.

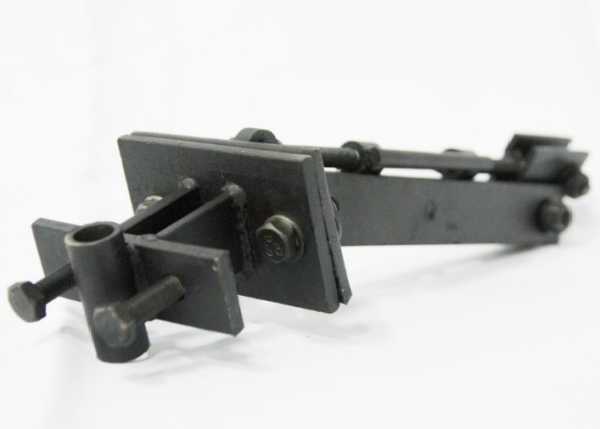

• Сцепка
  Указанный аксессуар для мотоблока является важным компонентом, обеспечивающим надежное крепление разнообразной навески на мотоблок. Естественно, эта деталь должна быть качественной и мощной, чтобы суметь выстоять перед немалой нагрузкой.Наиболее часто она приобретается в магазинах, но в последнее время мастера научились создавать не уступающие профессиональным моделям самодельные сцепки для мотоблока. К созданию этого элемента следует подойти особенно серьезно и следовать инструкциям на нашем сайте, ведь от него зависит качество работы всех прицепных устройств для мотоблока.

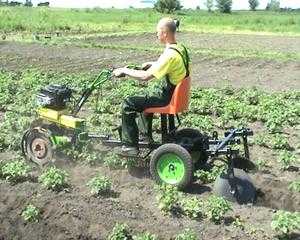

• Дисковый окучник
  Окучник является незаменимым помощником, используемым для обработки земли. Почему? Потому что он способствует формированию посадочных борозд, подсыпает растения и рыхлит почву между рядками. Простота конструкции упомянутой приставки к мотоблоку привела к тому, что начали появляться самоделки, грамотно выполняющие все вышеуказанные функции.

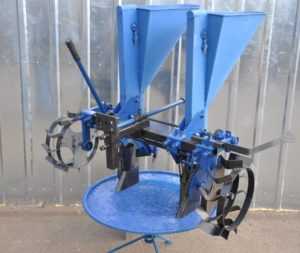

• Картофелесажалка
  Такое приспособление уже не первый год используется довольными землевладельцами в качестве подспорья в фермерской работе. Указанная приставка к мотоблоку помогает высадить картофель, обеспечивая аккуратное передерживание равномерного пространства между рядками. Более того, картофелесажалка способствует удобрению земли, что в результате положительно отображается на урожайности и товарном виде самих клубней.

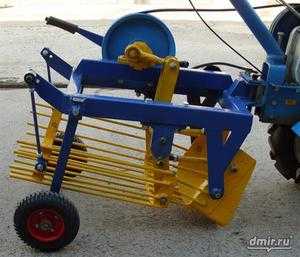

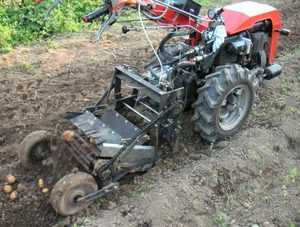

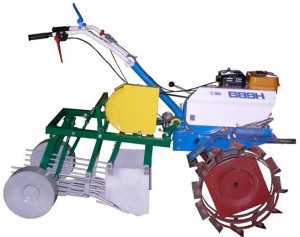

• Картофелекопалка
  Это приспособление используется для навешивания на мотоблок и ощутимо упрощает сбор картофеля и прочих культур клубневого плана. Больше не нужно тратить массу сил и временим на работу лопатой и аккуратное выкапывание плодов, все это теперь выполняется в механизированном плане. Особенно радует то, что можно самому сделать указанную насадку для мотоблока, воспользовавшись специальными чертежами, представленным здесь.

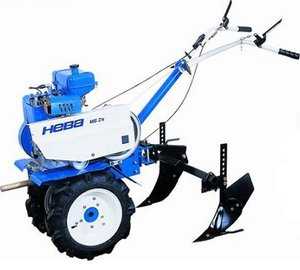

• Плуг
  Нередко вспашка земли является наиболее выгодным и оптимальным видом работы, вот только она зачастую требует у человека немалых физических затрат. Если пустить в ход упомянутое приспособление для мотоблока, а именно плуг, то можно вспахать до 0,5 га за час.

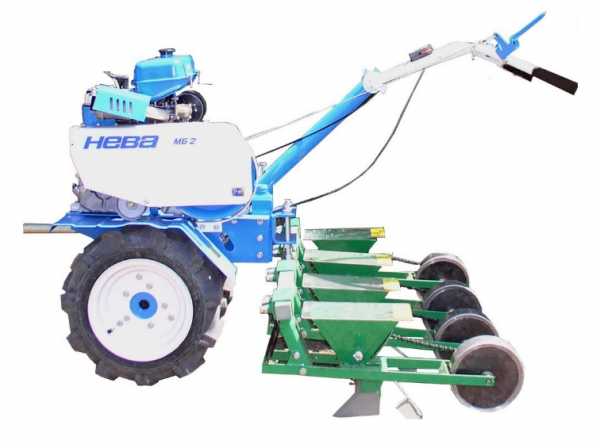

• Сеялка
  Благодаря этому навесному оборудованию можно оперативно и качественно обработать большие территории.
  Немало радует и тот факт, что сеялки обладают такой особенностью, как возможность регулировки глубины и плотности высева семян.

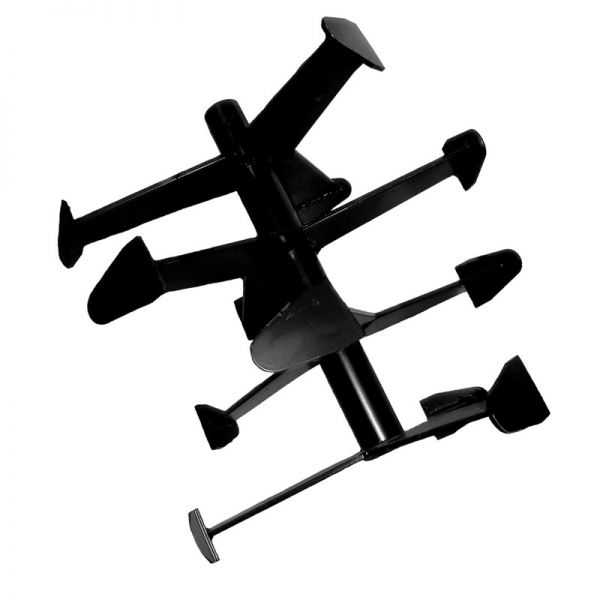

• Фрезы
  Фрезы являются незаменимыми помощниками при работе на земле, ведь от них зависит качество вспашки, легкость управляемости мотоблоком, влияние на трансмиссию. Оборудование борется с сорняками и рыхлит верхний слой земли, поэтому перед покупкой или самостоятельным изготовлением важно подобрать особо прочную и надежную сталь.
• Борона
  Бороны нацелены на разбивание и разравнивание больших комков земли, образовавшихся после вспахивания. Помимо этого, устройство способствует насыщению земли кислородом и удержанию грунтом влаги.

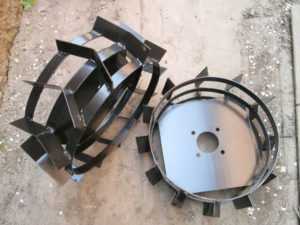

• Грунтозацепы
  Эти мощные устройства имеют перед собой четко поставленные задачи. Они:
  1. способствуют улучшению качества сцепления с землей;
  2. увеличивают вес самого мотоблока, повышая устойчивость агрегата;
  3. осуществляют дополнительную обработку участка;
  4. не позволяют мотоблоку загрузнуть даже в мягкой почве.

  Благодаря всем этим особенностям грунтозацепы являются незаменимым помощниками в процессе обработки территории.

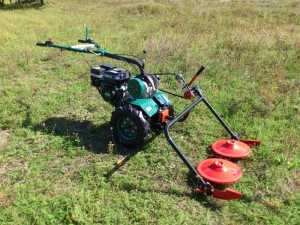

• Косилка
  На смену классическим «дедушкиным» косам пришли более автоматизированные приспособления, такие как косилки. Навесное оборудование помогает без усилий избавиться от лишней травы и придать участку ухоженный вид. Создать такое устройство своими руками непросто, но благодаря специализированным чертежам и схемам, это возможно.

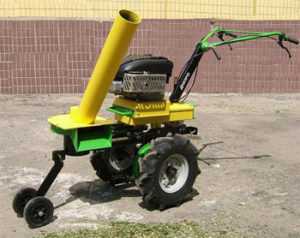

• Измельчитель
  Нередко после процесса рубки дров на участке остается множество ненужных небольших веток. Естественно, их следовало бы убрать на компостную яму, но с помощью специального измельчителя можно и такие объекты превратить в отличное удобрение. Устройство перерабатывает древесину и на выходе человек получает стружку, которая отлично подойдет для мульчирования и защиты земли от прорастания сорняка и потери влаги.
• Чеснокосажалка
  Чеснок является одним из самых важных растений в нашей культуре, поэтому он есть на каждом огороде. Вот только дабы облегчить процесс посадки, специалисты создали особое навесное оборудование, позволяющее высаживать чеснок по четкой линии и на определенном расстоянии. Более того, от самого фермера особых усилий не требуется. Подробнее читайте тут.

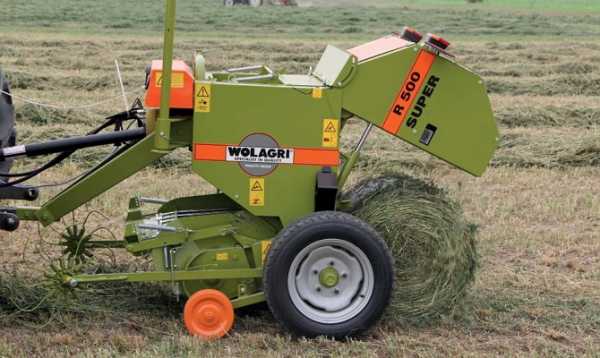

• Пресс
  Уборка сена это всегда сложно, ведь основная трудность состоит в создании плотных и крепких брикетов. Вручную процесс сборки и связки будет чрезвычайно сложным, а вот с помощью специального пресса он пройдет без особых усилий. Устройство прессует солому и формирует ее в плотную фигуру.
• Плоскорез
  Теперь все проблемы, касающиеся летней прополки картофеля исчезли, ведь благодаря особому плоскорезу избавиться от сорняков и прочего мусора можно будет всего лишь после нескольких прогулок по участку с мотоблоком. Оборудование очень бережно очищает и рыхлит землю.

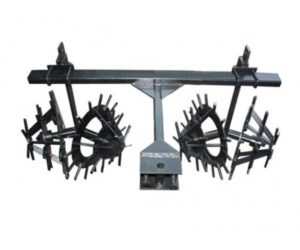

• Ежики
  У ежиков задачи практически те же, что и у плоскореза, вот только он обрабатывает более обширную площадь и иметь несколько больший вес, что позволяет погружаться в землю гораздо больше и гарантировать мотоблоку устойчивость. Для лучшей результативности рекомендуется обрабатывать землю не реже 1 раза в 4 недели.

Навесное оборудование для зимнего периода

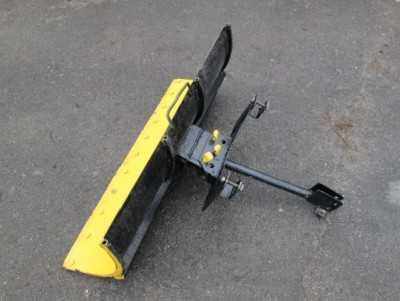

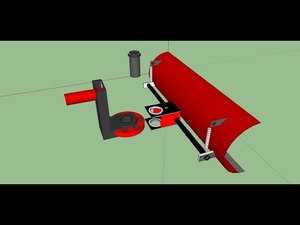

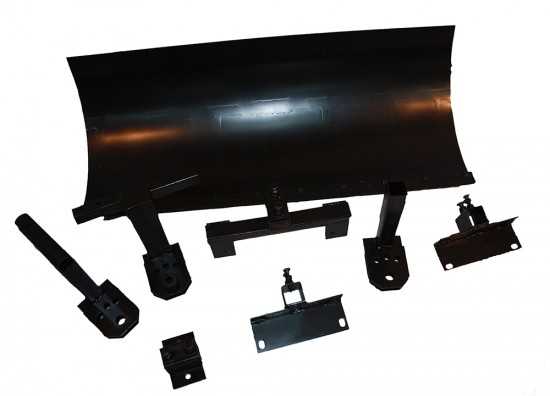

• Отвал
  Отвал является универсальным приспособлением, ведь он нередко устанавливается для уборки мусора на участке, очистки поверхности земли от ботвы, выравнивания почвы и прочего. Но все же наибольшей популярностью указанное навесное оборудование пользуется в зимнее время, когда актуальной является задача уборки снега.
• Навесной снегоуборщик
  В зимний период, когда снег на улице беспощадно покрывает землю, так не хочется тратить время и силы на его уборку. В принципе, и не нужно, ведь можно создать или купить приставку-снегоуборщик для мотоблока и превратить его в практичного помощника для очистки территории.

Важно только понимать, что наилучше такое оборудование для мотоблока справляется со свежим снегом, высота которого не больше 5 см. Конечно же, многое зависит от мощности и объемности самого устройства, да и самоделки иногда получатся намного серьезнее фабричных изделий.

Сегодня мы узнали о наиболее распространенных вариантах дополнительных приспособлений для мотоблока, а для получения ответов на вопрос «Как сделать навесное оборудование для мотоблока своими руками?» следует ознакомиться с информацией более практичного плана, представленной на нашем ресурсе.

pro-motobloky.ru

Навесное оборудование для мотоблока своими руками

Нынешние крестьяне не представляют своей деятельности без специальной техники. Большинство собирают навесное оборудование для мотоблока своими руками, так как данная машина в продажу поступает с минимальным набором дополнительных инструментов для обработки земли.

Для дачников и жителей сельской местности, где требуется обработать достаточно большие площади земли, эта техника является настоящим спасителем, позволяющим выполнять намеченную работу быстро, качественно и без тяжелых физических усилий. Только вот сам мотоблок представляет ценность в роли тягача, для выполнения разных земельных работ необходимо приобрести или сделать своими руками навесное оборудование.

Стоят дополнительные инструменты к этой машине немало, поэтому приобретать их выгодно лишь крупным фермерам и тем, кто занимается выполнением земельных работ на заказ. А вот для того чтобы обработать достаточно небольшие площади земли или в целях экономии, можно создать все эти инструменты собственными руками. Часто специалисты советуют все же приобрести сцепку в магазине, так как она выполняет довольно важную роль в работе и имеет универсальный тип. Она просто необходима для мотоблоков, с ее помощью присоединяются навесные устройства, такие как: плуг, прицеп, картофелесажалка, окучник и многое другое, что понадобится в работе фермера. К сожалению, этот сцепляющий узел не идет в комплекте с техникой, поэтому его придется приобретать отдельно. Но многие умельцы в случае неудачных поисков сцепки изготавливают ее самостоятельно.

Как изготовить сцепляющий узел?

Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.

Для его изготовления понадобятся следующие инструменты и материалы:

1. Металл или швеллера. Они понадобятся для создания основного корпуса узла.
2. Элементы крепления в виде болтов, гаек и стальных стержней.
3. Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
4. Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.

Купить или сделать самому?

Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.

Универсальный узел собирается в следующей последовательности:

1. Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
2. Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
3. Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.

Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.

Навесные устройства для мотоблока

Для того чтобы обработать землю и выполнить ряд сельскохозяйственных работ на малогабаритном тракторе, понадобятся следующие дополнительные приспособления:

1. Грабли.
2. Плуги.
3. Окучиватели.
4. Картофелесажалки и картофелекопалки.
5. Бороны.
6. Пропольники и косилки.
7. Дровоколы.
8. Опрыскиватели.
9. Почвофрезы.

Все эти устройства рано или поздно понадобятся, но чаще всего используют, грабли, плуг, окучиватели и устройства для посадки и сбора картофеля.

Как сделать окучник?

Самое простое самодельное навесное оборудование — это окучник. Для сборки этого устройства понадобятся следующие инструменты и материалы:

1. 2 диска одинакового размера из прочного металла. Их можно изготовить самостоятельно, либо взять от отслужившей свой срок сеялки.
2. Болты, гайки, металлические оси и шайбы, подшипники скольжения.
3. Металлическая рама Т-образной формы.
4. Стойки — 2 шт.
5. Для правильной регулировки угла поворота дисков необходимо приобрести винтовые талрепы.

По центру дисков располагают переходники, с их помощью производится крепление к раме. Стойки в идеале необходимо крепить на такие устройства, чтобы в дальнейшем можно было регулировать расстояние между дисками. Остальные детали собираются путем сварки и болтов.

Устройство для копания картофеля

Данное приспособление является незаменимым в период сбора урожая клубневой культуры, в особенности картофеля. Такие самоделки для мотоблока своими руками выполнить не так уж и просто. Перед работой необходимо создать чертежи навесного оборудования и продумать при этом каждую деталь.

Рама, как основной корпус, путем сварки изготавливается из металлических уголков или швеллеров. Она должна быть достаточно прочной и устойчивой.

Для непосредственного сбора клубней необходима 1 или 2 металлические пластины с закругленными краями, делается это для того, чтобы они не разрезали картофель. Также потребуются металлические прутья, которые привариваются к пластине. Вся вместе эта конструкция называется лемехом — это подвижная деталь данного устройства.

Не менее важный элемент оборудования — это редакционный узел. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2 втулок, которые обеспечивают взаимодействие валов.

Корпус для очистки клубней. Его достаточно сложно изготовить неопытному мастеру. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью требуется собрать конструкцию, которая по своему внешнему виду будет напоминать колесо для белки. Это колесо нужно прочно закрепить на 2 специальных стержнях таким образом, чтобы барабан смог вращаться.

Правильно собранные детали позволят применять в работе это устройство многие годы, а качественный результат будет радовать.

Снегоуборочное устройство

Выполнить его не сложно, для его создания необходимо подготовить 2 металлические трубы и кронштейны. Так называемый отвал, можно сделать из металлического листа. К его корпусу при помощи сварки присоединяются штанги, а кронштейны позволяют фиксировать его угол наклона и расположение относительно сцепляющего узла. Эту подвижную деталь можно взять из отслужившей свой срок самоходной техники.

Картофелесажалка

Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
3. В нижней части рамы крепится бункер для картофеля.
4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования.

Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.

sadovod.guru

виды и описание конструкции популярных устройств

Универсальность мотоблока зависит от оснащенности агрегата. Базовая комплектация не позволяет раскрыть все возможности этого полезного устройства. Именно поэтому многие дачники решают приобрести дополнительное навесное оборудование для мотоблоков. При его выборе необходимо ориентироваться на работы, которые предполагается проводить на участке.

Основные виды

Мотоблок представляет собой малогабаритный трактор, работающий на базе одноосного шасси. Агрегат может быть полезен в период посадки сельскохозяйственных культур, сбора урожая, транспортировки грузов и даже очистки территории. Конструкция агрегата сравнительно проста, но целостный вид он может приобрести лишь при условии полной комплектации.

Каждый владелец этого механизма может приобрести навесное для мотоблока следующих типов:

• Стационарное — крепится к адаптеру.
• Активаторное — может считаться разновидностью редуктора, так как получает вращательное движение от силовой установки мотоблока.
• Осевое — рабочие элементы вращаются под весом мотоблока.
• Адаптеры — различные посадочно-рулевые дополнительно устройства.

Стационарное оборудование

Этот тип устройств получил довольно широкое распространение среди владельцев приусадебных участков. С помощью стационарного инвентаря для мотоблока можно выполнять основные работы по обработке земли для получения урожая. При этом стоимость таких устройств часто оказывается привлекательной.

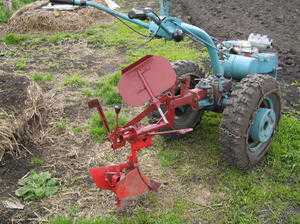

Одним из самых популярных устройств является плуг. Его конструкция предельно проста — стальная пластина укреплена на железном рычаге. Для упрощения работы предусмотрен еще один элемент — предплужник. При этом максимальная глубина обработки почвы чаще всего составляет около 18 см. Благодаря простой конструкции плуг можно легко изготовить самостоятельно.

Борона представляет собой стальную конструкцию, изготовленную в виде решетки. Выравнивание поверхности почвы происходит благодаря острым железным шипам, установленным на решетке. Также существует и дисковая борона, состоящая из двух вращающихся вокруг своей оси ножей в виде тарелок.

Окучиватели бывают двух типов — дисковые и крыльчатые. Первые вид устройств состоит из двух железных тарелок, закрепленных на раме под определенным углом. Крыльчатый окучник, по сути, является плугом меньших размеров. Для большинства моделей мотоблоков производители выпускают картофелекопалку «ласточка». К сожалению, отзывы потребителей об этой конструкции не самые хорошие.

Нож-отвал является миниатюрным аналогом бульдозерной лопаты. Так как это устройство имеет простейшую конструкцию, при необходимости его можно изготовить самостоятельно.

Осевые устройства

Наиболее популярными являются три навесных агрегата для мотоблоков этого типа. Культиватор (фреза) представляет собой полую штангу, на которой установлены лопасти различной формы. Производительность устройства зависит от ширины обработки и глубины копа.

Осевая борона в отличие от классического устройства представляет собой барабан с рабочими сегментами. Глубина обработки почвы этих инструментом составляет около 5−7 см. Вспомогательными орудиями осевого типа являются грунтозацепы и пахотное колесо. Они не выполняют работы по обработке почвы, но в некоторых ситуациях могут оказаться полезными.

Грунтозацепы представляют собой колесо с лопастями, направленными по радиусу. Они устанавливаются вместо обычных резиновых колес для езды по пашне либо в распутицу. Пахотное колесо — сплошной барабан, изготовленный из металла и оснащенный лопастями. Устройство устанавливается на ось для утяжеления пашни. Оба механизма имеют две общих проблемы:

• Быстрый износ мест крепления.
• Деформация лопастей.

Навеска активаторного типа

Эти агрегаты для работы должны соединяться с силовой установкой мотоблока. Наиболее популярными среди них являются агрегаты для посадки и уборки картофеля. Картофелесожатель состоит из емкости конической формы и цепного элеватора. Вся конструкция монтируется на раме с колесной базой. Также к несущей конструкции крепятся три окучивателя — один впереди и два сзади.

Во время движения элеватор подхватывает из емкости клубни и равномерно укладываются их в грядку, созданную передним окучником. Закрывают посадочное место два задних устройства. Картофелекопалка состоит из лемеха, расположенного в передней части рамы, а также вибрационного механизма.

Рабочий элемент во время движения углубляется в почву и выкапывает клубни, которые затем оказываются на грохоте. Здесь и происходит отделение земли от картофеля.

С помощью мотоблока можно стричь газон или заготовить сено на зиму. Для этого используются роторные или сегментные сенокосилки. Первый тип оборудования имеет рамную конструкцию, на которой размещаются диски с ножами. Агрегаты второго типа также носят название триммеры. Их рабочим инструментом являются парные зубчатые сегменты. Один из них двигается относительно другого и благодаря этому создается усилие среза между сегментами.

Активный культиватор, в отличие от пассивного, способен не только рыхлить почву, но и подрезать сорную траву. Это устройство является самоходным и им значительно проще управлять, чем осевым культиватором. Если загородный дом используется на протяжении всего года, то зимой определенно полезным будет снегоуборщик. Во время работы шнек собирает снежную массу и подает ее на лопатки, которые затем транспортируют снег в дефлектор (разгрузочный желоб).

К навесам активаторного типа относятся дровокол, подметальные щетки, опрыскиватели, помпа. Они не так часто используются дачниками, как другие устройства.

pion.guru

Как изготовить навесное оборудование для мотоблока своими руками

Мотоблок очень нужен при ведении приусадебного хозяйства. Оборудованная разными навесными устройствами, такая техника способна делать практически все начиная с окучивания растений и заканчивая заготовкой древесины или уборкой мусора. Стоит заметить, что мотоблоки тяжело назвать универсальной техникой. Перечень агрегатов, которые можно подсоединить к наиболее дорогостоящим моделям, ограничен несколькими типами навесного оборудования.

Однако работать только заводскими узлами тоже не стоит. Почти каждый из агрегатов мотоблока, необходимых для хозяйственных нужд, можно изготовить своими руками при помощи чертежей.

Навесное оборудование для мотоблока Нева своими руками

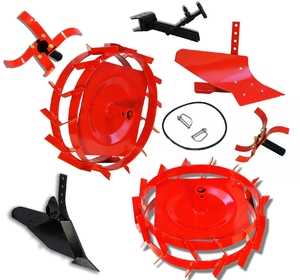

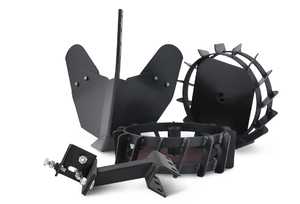

Перечень навесного оборудования для всех моделей мотоблоков очень большой. Прежде всего, в него входят:

• бороны и плуги;
• косилки и грабли;
• картофелесажалки и картофелекопалки;
• почвофрезы и пропольники;
• снегоуборщики и дровоколы;
• сеялки и отвалы;
• опрыскиватели и насосы.

Настолько большой выбор навесных агрегатов никогда не входит в комплект поставки мотоблока Нева. Тяжело себе представить, сколько средств необходимо для приобретения всех нужных для подсобного хозяйства дополнительных устройств. А также необходимо помнить о том, что полностью универсальных мотоблоков практически не выпускается. Другими словами, агрегаты, подходящие к определенной модели, очень редко устанавливаются на другой мотоблок. Иногда изготовители заранее предусматривают дополнительные возможности для усовершенствования своей техники, что делается за счет применения дополнительных навесных узлов. К ним относятся:

• утяжелители;
• ходоуменьшители;
• дополнительные ступицы;
• адаптеры;
• грунтозацепы;
• транспортировочные тележки;
• упорные рычаги;
• сцепки.

Совершенно любое подобное оборудование можно изготовить своими руками или позаимствовать от других мотоблоков и переделать. Главное, необходимо убедиться в их совместимости. Максимальная мощность мотора, метод подключения, размеры и массу, чертежи, предельные нагрузки и другие показатели стоит учесть при разработке оборудования. В противном случае можно потерять средства и потраченный труд.

Сборка прицепа для мотоблока Нева своими руками

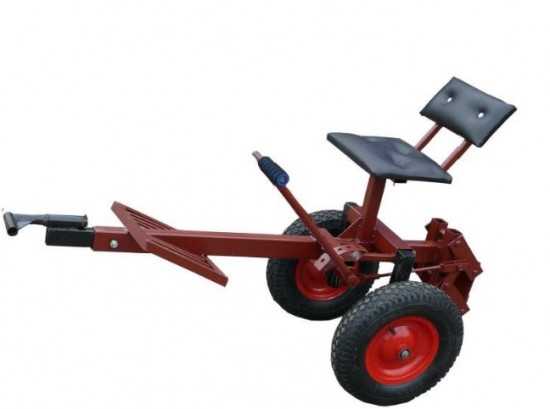

Специальный самодельный адаптер может сделать из мотоблока Нева маленький трактор и наиболее автоматизировать ведение домашнего хозяйства.

Его элементами являются:

• рама из металла;
• поперечная штанга;
• сцепка;
• ось, колеса и колесные стойки;
• раскосы;
• узлы управления;
• тележка;
• удобное сиденье.

Обычная рама для прицепа делается из любой стальной трубы длиной до 2 метров. На один конец к ней крепится при помощи сварки сцепка. Это узел, при помощи которого вся конструкция прикрепляется к фаркопу мотоблока. На другую сторону приваривается поперечная штанга, размер которой стоит выбрать на основании ширины колесной базы техники. Далее, к штанге прикрепляются раскосы и стойки колес, которые необходимы для обеспечения жесткости рамы и амортизации при движении по огороду. Колеса стоит снять с прицепа автомобиля или садовой тележки.

Обычно, адаптер и навесные узлы мотоблока соединяются при помощи одинарной сцепки. Все функциональные агрегаты управляются специальным рычагом с несколькими коленами. При их переключении можно регулировать изменение положения поставленного навесного оборудования. А также можно применять дополнительный рычаг для регулировки прилагаемой силы. В конце на поперечную штангу необходимо прикрепить основание из металла, на котором будет располагаться сиденье водителя.

При большой длине дышла адаптера необходим наиболее мощный мотоблок. Мощность мотора также повлияет на величину колес и размер трубы, из которой в дальнейшем будет собрана несущая рама.

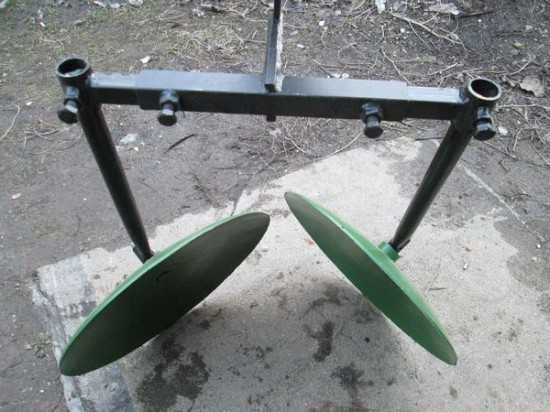

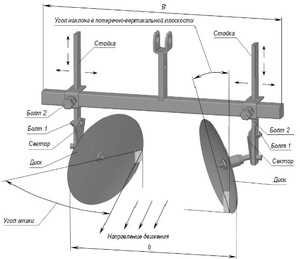

Сборка дискового окучника для мотоблока Нева своими руками

Самым лучшим при эксплуатации на садовом участке считается самодельный окучник дискового типа. Работая с ним необходимо прилагать минимальное количество физического труда. Снижая скорость передвижения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы. Подобная дисковая конструкция окучника выгодно отличается своей универсальностью. Таким приспособлением можно делать хозяйственные работы после высадки различных растений и при их интенсивном росте.

В состав дискового окучника входят:

• стойки;
• металлическая рама;
• диски;
• специальные талперы.

Специальные талперы необходимы для регулирования угла поворота дисков. От этого угла напрямую зависит глубина работы дисков и усилие, которое нужно для выполнения задачи. Чтобы упростить работу человека, дисковый окучник оборудуется несколькими подшипниками скольжения, обеспечивающими удобство и надежность изделия.

Диски необходимо сделать из качественного металла толщиной в 2 миллиметра. Наружные кромки стоит выгнуть, а в центре проделать специальное отверстие для переходников. Они закрепляются на раме окучника. В случае когда нет возможности сделать диски своими руками, то необходимо взять их из старой сеялки или остального похожего оборудования.

Окучник способен иметь изменяемую или фиксированную ширину захвата поверхности. При переменной есть возможность, регулировки расстояния между дисками просто перемещая стойки. Узлы навесного оборудования собираются при помощи сварки или болтовых соединений.

Сборка картофелекопалки для мотоблока Нева своими руками

Подобный тип навесного узла для мотоблока очень помогает при уборке картофеля и прочих видов растений.

Картофелекопалка состоит из таких элементов:

• лемеха;
• металлической сварной рамы;
• очистительного барабана;
• редукционного узла.

Лемехом называется подвижная часть такого оборудования, которая делается из металлических прутьев и нескольких немного заостренных пластин из стали. Очень острые концы и кромки на всей конструкции лемеха необходимо затупить таким образом, чтобы не допустить порезов клубней растений при уборке.

Чтобы сделать крепкую раму, нужны уголок из металла, кусок швеллера и профильная труба. Габариты, а еще масса сварной рамы, которая зависит от массы применяемых материалов и специфических черт конструкции, должны соответствовать размерам и максимальной мощности мотоблока.

Редукционный механизм является наиболее важной частью картофелекопалки. Чтобы сделать его необходимо два цилиндра из металла, выполняющие функцию стаканов для всех соединительных узлов. Подобная конструкция обеспечивает взаимную работу ведомого и ведущего валов. Потом из стальной трубы нужно изготовить ступицы, к которым прикрепляются передаточные звездочки. Эти элементы при помощи специальных призматических шпонок плотно насаживаются на втулки.

Наиболее сложным узлом картофелекопалки является очистительный барабан, в конструкцию которого входят несколько роликовых цепей, одевающиеся на специализированные стержни. Такой узел еще имеет название беличье колесо, которое крепится на двух зафиксированных осях, что делает его подвижным при движении. Другими словами, при помощи усилия вала мотора лемех картофелекопалки, который закреплен на движущемся кожухе, сможет изменять угол наклона и совершать при движении аппарата копательные действия.

Угол наклонения рабочего механизма и глубина копания изменяется при помощи ползунка. Такой ползунок делается из фторопласта, а его технические параметры должны соответствовать характеристикам мотоблока. Это, прежде всего, скорость движения, максимальная мощность мотора и другие параметры. Дополнительно необходимо учитывать свойства почвы.

Сборка снегоуборщика для мотоблока Нева своими руками

Далеко не всякий человек способен приобрести для себя заводской снегоуборочный аппарат. Не всегда целесообразно покупать его для нескольких месяцев использования. Вручную очищать всю прилегающую территорию тоже довольно тяжело. Можно изготовить вполне эффективный снегоуборочный механизм для мотоблока своими руками.

Самым легким вариантом можно считать отвальный снегоуборщик. Его составляют несколько основных узлов, которыми являются отвал и адаптер. Последний состоит из нескольких штанг из металла и кронштейнов. При помощи штанг отвал прикрепляется к раме изделия, а кронштейны позволяют обеспечить возможность регулирования его положения в различных плоскостях.

Регулировку можно выполнять как в ручном режиме, так и с помощью рычагов или тягового узла. Подобная система основывается на поворотном механизме, который можно снять с разной транспортной техники или сделать самостоятельно. Для этого стоит применять, как основу, механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо сделать каркас из металла, обшитый жестяным листом. Размеры снегоуборщика можно выбирать в соответствии с техническими параметрами аппарата и особенностями убираемой местности. В случае когда дорожки во дворе шириной около 75 сантиметров, то стоит сделать 50 сантиметровый отвал. С таким отвалом можно довольно просто маневрировать при уборке снега.

К нижней кромке отвала, которая находится под углом к ведущей оси рамы, при помощи надежного соединения прикрепляется специальный нож. Когда угол наклона ножа большой, то отвал легко срезает плотные слои снега. Маленький угол помогает передвинуть снег без большого приложения мощности аппарата.

Сборка универсальных навесных механизмов для мотоблока Нева своими руками

Довольно многие типы самодельного навесного оборудования для мотоблоков имеют похожую конструкцию и принцип действия. Именно поэтому при сборке навески на мотоблок своими руками, стоит позаботиться об универсальности. Для примера, картофелесажалку можно переделать под картофелекопалку, а снегоуборочный механизм в маленький бульдозер. Немного изменив конструкцию, один механизм можно будет применять для разных работ на приусадебном участке. Это поможет сэкономить физические силы, средства и место для их хранения.
