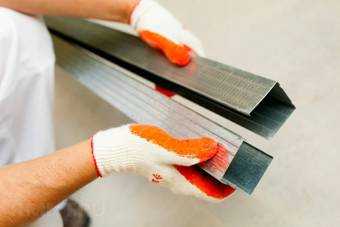

Профиль – это рейка, изготовленная из оцинкованного металла холодного проката. С ее помощью можно сконструировать каркас любой сложности. В современной строительной индустрии используются виниловые и металлические профили для гипсокартона. Размеры и материалы подходят ко всем монтажным конструкциям. Прежде чем приступать к работе, следует знать все виды профилей, применяющихся в строительстве.

Виды профилей

Направляющий (называется УД) устанавливается по всему периметру помещения (если это потолок) или на полу, потолке и параллельных стенах (если это стена). Применяется для создания плоскости будущего каркаса. Профиль направляющий для гипсокартона, размеры которого очень удобны в дизайнерских конструкциях, бывает разного качества. Прочность зависит от толщины изготавливаемого материала. На потолках используется более толстолистовая сталь. Изделие из тонкого металла применяют при обшивке стен.

Несущий (обозначается СД) – это опорный профиль под гипсокартон. Размеры его (толщина и длина) бывают разные, как и в направляющих. Чем тоньше сталь, тем большее количество крепежных элементов устанавливается. Предназначается для окончательного завершения конструкции. Несет ответственность за надежность и жесткость каркаса. Берет на себя всю нагрузку, поэтому должен быть из хорошего оцинкованного материала. Крепится при помощи вставления в направляющий (УД). Рассчитывается так, чтобы крайний лист гипсокартона заканчивался посередине профиля. Главными критериями при выборе служат ширина и высота перегородки. Прикручивается с каждого края маленькими саморезами (“блошками”).

Помимо двух основных, используются и другие виды профиля для гипсокартона. Размеры их очень похожи, но функции отличаются друг от друга:

  1. Угловой профиль (ПУ)

radiomoon.ru

Компания Стромикс-М рада приветствовать Вас на своем сайте!

Профиль для гипсокартона УД (UD) или направляющий профиль используется при монтаже гипсокартонных систем в качестве основного направляющего профиля.

УД (UD) профиль можно условно разделить на два вида:

– направляющие профили UD для монтажа потолков, имеющий размеры 27х28, использующийся в паре с несущим профилем ЦД (CD) 60х27;

– направляющие профили UW для монтажа перегородок, имеющий размеры 50х40, 75х40, 100х40.

В качестве несущих профилей к ним используются ЦВ (CW) 50х40, 75х40, 100х40.

Профиль для гипсокартона ЦД (CD) – это основной несущий профиль. Так же как и профили УД (UD) их можно разделить на два вида или как их часто называют системы (50, 75, 100):

– профиль для потолков CD 60х27;

– профиль для перегородок CW 50х40, 75х40, 100х40

Профили CD и CW составляют основу каркаса, при монтаже перегородок выступают в качестве несущих стоек.

Все профили изготавливаются методом холодного проката из оцинкованной стали, так называемой штрипсы (металлической ленты-полосы), толщиной металла 0,4-0,5мм. и имеют стандарт длинны – 3 метра.

Аксессуары для монтажа гипсокартона

Соединитель одноуровневый или просто краб используется в местах пересечения CD профиля 60х27. Краб легко защелкивается внутрь CD профиля, «уши» загибаются со всех сторон прикручиваются к торцам при помощи специальных саморезов по металлу («клопов»).

Прямой подвес применяется для крепления профилей к поверхности перекрытия на потолках, и для крепления профилей к стенам при монтаже декоративных элементов. Подвес сгибается в виде буквы П и крепится при помощи дюбель-гвоздей в специально предусмотренных монтажных отверстиях к основанию отделываемой поверхности. Далее регулируется уровень несущего профиля, при помощи саморезов по металлу фиксируется. Лишние «хвосты» подвеса просто загибаются.

При необходимости соединения CD профилей по длине, используется удлинитель CD профилей.

У нас Вы можете приобрести следующие виды товара:

www.stromix.by

Виды и размеры профиля для гипсокартона

Несмотря на свою технологическую простоту, конструкции из ГКЛ требуют тщательных расчетов и безукоризненного соблюдения технических рекомендаций. По большей части это относится к каркасному профилю — несущему элементу всей системы. Поговорим о видах, размерах и назначении профиля для гипсокартона.

Наилучший способ выбрать профиль в точном соответствии со спецификой проекта — использовать альбомы технических решений, где производители указывают технические параметры профилей всех типоразмеров и дают рекомендации по процессу монтажа.





Общая спецификация профилей для ГКЛ



Существует четыре основных разновидности профиля: СD, UD, CW и UW согласно маркировке Knauf, которая считается общепринятой. Первая буква обозначает тип профиля С — стоечный, U — направляющий. Буквы в маркировке соответствуют форме профиля: U не имеет загнутых краев, чтобы стоечный профиль свободно входил в паз.

Вторая буква указывает сферу применения: профили W-типа используют при облицовке стен, а D-типа — в потолочных работах. Все изделия со средней полкой шире 27 мм имеют в маркировке букву W (от англ. wall — стены).

Профиль для ГКЛ массово производится отечественными предприятиями, поэтому была принята дополнительная система обозначений, с недавних пор применяемая производителями в русскоязычных альбомах и прайс-листах. Альтернативные наименования в русском языке лучше поясняют назначение каждого типа профиля:

1.  СD — ПП (профиль потолочный).

2.  UD — ПНП (профиль направляющий потолочный).

3.  CW — ПС (профиль стоечный).

4.  UW — ПН (профиль направляющий).

Существует две дополнительные разновидности профиля: ПУ — профиль угловой и ПМ — профиль маячковый. Они предназначены для штукатурных работ и при сборке конструкций из ГКЛ не используются.





Основные типоразмеры профиля и их применение



В строительной практике применяемые профили принято объединять в комплекты. Размеры направляющего и стоечного профилей по ширине всегда равны между собой, они определяют номер комплекта: 27, 50, 75 и т. д. Так, упоминание о 27-м комплекте дает точно понять, что речь идет о потолочном каркасе из профилей CD 60×27 и UD 27×28, а услышав о комплекте номер 100, опытный мастер всегда поймет, что имеется в виду каркас для сдвоенной перегородки из профилей UW 40×100 и CW 100×50.

Под профилями для стен подразумевается весь сортамент марок CW и UW, то есть комплекты 50, 75, 100, 125 и 150. Ширина стенового профиля определяет толщину перегородки или фальшстены без учета обшивки ГКЛ и слоя отделки.

Для потолочных работ обычно применяется комплект UD-27. В сборке каркасов стен такой профиль почти никогда не задействован, за исключением редких случаев, когда вес стены и нагрузка на нее минимальны, либо нужно сохранить полезную площадь помещения.

Самый маленький комплект имеет номер 17 и состоит из профилей CD 47×17 и UD 17×18. Это очень тонкий и легкий профиль, его основное предназначение — сборка каркаса для рельефных элементов с высокой детализацией, как правило, на нижних ярусах подвесного потолка. Использование этого профиля существенно снижает нагрузку на подвесную систему и дает возможность изготавливать более мелкие фигуры. Комплект также может быть использован для оформления ниш, полок и всевозможного декора, единственное требование: конструкция из 17-го комплекта не должна испытывать каких либо других приложенных нагрузок, кроме собственного веса, другими словами — она не должна быть ответственной.





Специальные виды профиля



Имеется достаточно большое количество профилей специального типа. Наиболее обширная категория — профили марки UA. В нее входят все размеры профиля UW, однако толщина металла составляет 2 мм. Профиль применяется для сборки каркасов стен и перегородок, испытывающих в эксплуатации экстремальные нагрузки. Это относится к конструкциям с трехслойной обшивкой или стенам с подвесом тяжелой корпусной мебели, традиционно UA применяют вместо деревянных брусьев для укрепления проемов. Примечательно, что из профиля UA можно изготавливать как направляющие, так и стоечные элементы каркаса.

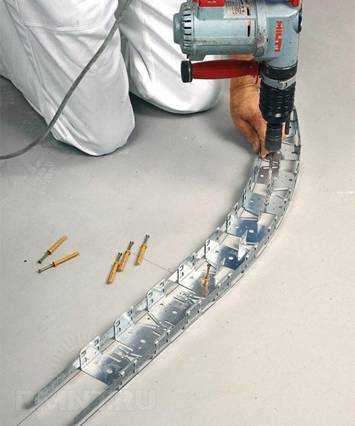

В каркасе стен и потолков с выпуклой или вогнутой основной плоскостью используются гибкие разновидности профилей СD 60х27 и UA комплектов номер 50, 75 и 100. Заменять гибкий профиль самостоятельно нарезанной «змейкой» не рекомендуется: в отличие от подобных изделий, заводской профиль имеет соединения между сегментами, они придают конструкции большую жесткость и образуют более равномерную дугу при сгибании.

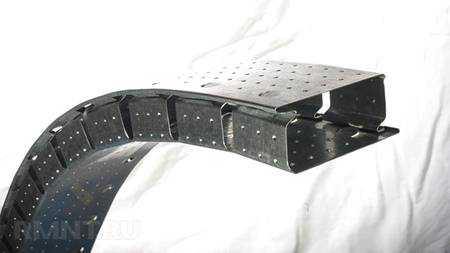

Гибкие профили хорошо изгибаются только в продольном направлении, образуя искривленную основную плоскость. Например, с помощью гибкого UA-профиля можно изгибать стену только по вертикали. Функцию поперечного изгиба имеет профиль Knauf Sinus для комплектов 50, 75 и 100.

Остался без упоминания профиль марки MW, который по сути своей есть сдвоенный стоечный профиль для стен. Он применяется совместно с комплектами 75 и 100, отличается от обычного стоечного профиля больших размеров тем, что имеет центральную продольную перегородку. Благодаря ей каркас получает дополнительную осевую прочность и лучше изолирует шумы конструкционной и вибрационной природы. При установке профиль всегда ориентируется поперек перегородки, обшивка к центральной полке не крепится. Профиль MW часто ошибочно используют вместо поперечно-сдвоенных профилей СW-100, предназначенных для придания высокой диагональной жесткости.





Особенности штамповки профиля



Наиболее очевидное отличие профилей разных производителей — индивидуальная схема гибки и штамповки, которой определяется расположение ребер жесткости и наличие дополнительных опций.

Стоечный профиль, к примеру, может иметь высокое разнообразие технологических вырезов на центральной полке. Отгибая лепестки, можно получить отверстия для прокладки коммуникаций в стенах, либо использовать отогнутые элементы для временной фиксации соединительных перекладин.

Есть и более экзотичные особенности: например, профили Gyproc имеют рельефную поверхность, которая позволяет обходиться без скрепления стоек с направляющими, но при этом стойки лишены привычной многим возможности скользить и свободно перемещаться внутри направляющих.





Толщина металла и виды покрытий



Оригинальный профиль изготавливается из холоднокатаных стальных листов толщиной не менее 0,6 мм. Это по нормативам, а на практике такое постоянство встречается лишь у  известных брендов. Толщина профиля может быть заниженной производителем вплоть до 0,45 мм, что не всегда плохо. Например, более легкий профиль снижает нагрузку на подвесы, в то же время качество фиксации самореза в тонком металле не дает закрепить на каркасе что-либо кроме листовой обшивки.

Традиционно профили обрабатывают оцинкованием, за качество которого можно ручаться только при наличии сертификата на продукцию. Дополнительно для профилей, эксплуатирующихся в экстремальных условиях, предусмотрены полимерные защитные покрытия, но это редкое исключение. Гораздо чаще можно встретить профили, окрашенные в разные цвета, но это не более чем сигнальная окраска для визуального обозначения разнородных элементов каркаса.



http://www.rmnt.ru/ – сайт RMNT.ru



digest.wizardsoft.ru

Какие бывают размеры у профилей для гипсокартона

На стадии ремонта неминуемо приходится столкнуться с множеством доселе незнакомой информации, которая имеет немалое значение в сооружении потолков, перегородок, стен, коробов. И разбираться в размерах металлического профиля под гипсокартон также придется. Особенно, если эконом-план ремонта осуществить просто необходимо, а значит, к этому прилагаются и эконом-расчеты с максимальной точностью.

Размеры металлического профиля

Размеры стоечного профиля

Стоечный профиль для гипсокартонных листов применяется в качестве несущей части металлического каркаса, на котором и будет держаться вся гипсокартонная конструкция. Этот профиль отличает особая форма сечения, С-образная, при этом загнутая по краям.

Ориентирован стоечный профиль вертикально, а также он имеет удобное Н-образное отверстие, что позволяет легче провести коммуникации.

Характеристики стоечного профиля:

  • Стандартная длина – 3-4 м, но некоторые фирмы изготавливают профили по желанию заказчика, то есть длину можно указать любую;
  • Потолочный стоечн. профиль CD 47/17 длиной бывает 3 м, толщина его обычно полмиллиметра, широкая стенка равняется 47 мм, а узкая – 17 мм;
  • Потолочный стоечн. профиль СD 60/17 имеет аналогичную длину, такую же толщину в полмиллиметра, широкая стенка профиля – 60 мм, узкая стенка – 17 мм;
  • Стоечный перегородочн. профиль – его длина достигает тех же 3 м, толщина – полмиллиметра, размеры – 42 на 37 мм.

Выделяют также стоечный профиль для перегородок размером 55 на 37 мм. Стандартный стоечный профиль, на который крепится лист гипсокартона, имеет длину в три/четыре метра, полумиллиметровую толщину размеры 75 на 50 мм. В пачке обычно находится 12 штук металлических стоечных профилей.

Стены из гипсокартона своими руками

Длина

В длину любой из видов профиля не достигает более 4 м, но и меньше 3 м профиль найти будет трудно. Хотя и такие есть.

Виды профилей и их параметры:

  • УД 27 – длиной может быть в 2500 мм, 3000 мм и самая большая — 4000 мм;
  • УД 50 — длиной может быть в 2500 мм, 3000 мм и самая большая —  4000 мм;
  • СД 60 – 3000 мм и 4000 мм;
  • СВ 50 — 3000 мм и 4000 мм;
  • СВ 75 — 3000 мм и 4000 мм;
  • СВ 100 — 3000 мм и 4000 мм.

Сделать профиль короче – данная задача мало у кого вызывает трудности, а вот увеличить длину профиля нужно постараться.

Профиль для гипсокартона

Как удлинить профиль

Если несколько вариантов удлинения профиля. Рассмотреть стоит самые удобные.

Способы удлинения профиля:

  • Способ первый. Приобретите в строймагазине соединитель, один конец профиля просуньте в этот соединитель. На другом профиле отмерьте недостающую длину, аккуратно отрежьте часть профиля ножницами по металлу. Вставьте его с другой стороны в соединитель. Проверив точность соединения, плоскогубцами зажмите края профиля и соединителя. Осталось только закрепить элементы саморезами по металлу через торцы.
  • Способ второй. В данном случае «посредников» не потребуется, так это эконом-способ. Приложите два профиля друг к другу, отмерьте нужную длину, но отрезать следует где-то на 10 см больше. Далее болгаркой или теми же ножницами по металлу на двух сторонах профиля удалите на 10 см верхние загнутые кромочки. Тот профиль, что со срезанной кромкой, просуньте на 10 см в глубину в другой профиль. Соединяются они четырьмя саморезами по металлу, которые вкручиваются в торцы профилей.

Чтобы профиль был достаточно жестким, в местах соединения можно поставить дополнительные подвесы с шагом в 7 см.

https://youtu.be/XDuP0B9-S6o

Ширина

UD – направляющий профиль для ГКЛ, служит для создания монтажной плоскости, его ставят по потолочному контуру или по той же стеновой обшивке. В этот профиль вкладывается второй вид профиля, несущий профиль CD.

Ширина UD профиля – 28 мм, ширина СD профиля – 60 мм. Арочный профиль в ширину достигает 62 мм.

Ширина профиля

Толщина

Толщиной стенка UD профиля достигает 0,6 мм, но и меньше 0,4 мм профилей не встречается.

То есть, в направляющих профилях показатели толщины – 0,45 -0,55 мм. В стоечных профилях эти показатели будут аналогичными.

Толщина профиля

Вес

Чтобы узнать, каким будет вес того или иного профиля, воспользуйтесь данным перечнем:

Вес видов профиля:

  • Стоечн. профиль, 50 на 50 – 0,73 кг, вес же пакета – 31 кг;
  • Стоечн. профиль, 65 на 50 – 0,81 кг, пакет весит 25 кг;
  • Стоечн. профиль, 75 на 50 – 0,85 кг, пакет весит 27 кг;
  • Стоечн. профиль, 100 на 50 – 0,97 кг, пакет весит 31 кг;
  • Вес направляющих профилей, 28 на 27 равняется 0,4 кг;
  • Профиль потолочный, 60 на 27 равняется 0,6 кг;
  • Профиль угловой – вес пакета 6 кг, в упаковке 10 штук.

Вес профилей имеет большое значение для составления конструкции, соотношении её каркаса из ГКЛ с другими элементами. Всегда придерживайтесь эконом-варианта, приобретайте в строительных магазинах такое количество профиля, чтобы его точно хватило на работу, но не оставалось в излишке.

Размеры профилей разных категорий

Расчет количества профиля на лист

Есть несколько вариантов расчета.

Простой вариант заключается в следующем. Длину UD профиля рассчитать можно по формуле – периметр комнаты/3. Результат округлите в большую сторону (здесь эконом-вариант не подойдет).

Сложный вариант предполагает расчет количества гипсокартонных листов, затем это число перемножается на количество металлопрофиля на один лист, а потом один отнимается. Он учтется уже в другом листе.

Количество направляющего профиля обычно рассчитывается в соотношении периметра к длине одного трехметрового профиля. Округление всегда делайте до круглого числа.

Расчет же потолочного профиля зависит от того, какую кратность имеет гипсокартонный лист. Расстояние между поперечинами – 600, по крайней мере – не меньше 500 мм. От общего показателя зависит количество поперечин, чтобы вычислить их длину, нужно умножить длину одного куска на количество. Складываете две цифры, общую сумму делите на длину одного профиля, округляете до целого числа.

В начале ремонта составьте так называемый лист расчета – этот лист будет ориентиром при покупке строительных материалов.

Эконом-вариант расчета профилей поможет вам не только разумно потратить деньги, но и не мучиться в процессе ремонта, определяя размеры и лишние детали. Подбирайте стандартный профиль, стандартный лист гипсокартона, а если таковые вам не подходят – можно заказать материалы под конкретные параметры.
