Промышленный вытяжной вентилятор – Промышленные вытяжные вентиляторы по низким ценам. Купить промышленный вентилятор для вытяжки

производимые виды и их характеристики

Виды вентиляторов

Вентиляторы низкого давления (ВР 86-77, ВЦ 4-70, ВЦ 4-75, ВР 80-70)
Вентилятор низкого давления может создавать напор воздушного потока до 1000 Па, используется как для жилых, так и промышленных зданий. Отличается низкой шумностью, по конструкционному типу исполнения бывает осевым и радиальным. Потребляет минимальное количество электрической энергии, в большинстве случаев монтируется внутри зданий.

Вентилятор среднего давления (ВЦ 14-46)
Вентилятор среднего давления может работать самостоятельно или подключаться к ранее установленным системам. Давление воздушного потока в пределах 1000–3000 Па, линейные размеры зависят от производительности. Монтируется как внутри зданий в технологических помещениях, так и снаружи. Есть варианты с автономным приводом, возможна установка автоматического управления.

Вентиляторы высокого давления (ВЦ 132-30)
Вентилятор высокого давления перемещает потоки под давлением выше 3000 Па, применяется в качестве технологического производственного оборудования для транспортировки сыпучих материалов. Отличается относительно высокой шумностью, рекомендуется наружный монтаж. Может обслуживать несколько систем, во время подключения учитывается запас по производительности.

Корпуса для вентиляторов из полипропилена (без двигателя)
Материал изготовления – пластики стойкие к агрессивной среде. Производятся по ГОСТу, аналоги вентиляторов низкого и среднего давления . Технические параметры соответствуют предварительным условиям заказчика. Материал изготовления подбирается нашими специалистами согласно среде в которой будет работать оборудование.

Промышленные кислостойкие вентиляторы позволяют монтировать эффективные системы обеспечения комфортных и безопасных условий труда рабочих предприятий, используются во время создания специального технологического оборудования для химической, фармацевтической, пищевой и других видов промышленности. Допускается монтаж промышленных вентиляторов в системах вентиляции, кондиционирования и обогрева торговых и спортивных залов, многоэтажных домов, офисных и государственных зданий. По назначению вентиляторы бывают следующих видов:

1. Для перемещения отработанных воздушных масс и дыма. Применяются для вентиляции и обогрева зданий, ангаров и сооружений различного назначения.
2. Для перемещения взрывоопасных веществ. Взрывоопасные вещества могут быть как в газообразном, так и в твердом взвешенном состоянии. Технические параметры должны отвечать жестким требованиям по противопожарной защите.
3. Для перемещения сыпучих продуктов. Вентиляторы должны иметь повышенные показатели абразивной износостойкости корпуса и вращающихся элементов.

В зависимости от типа и особенностей перемещаемых масс для каждого вида промышленных вентиляторов разрабатываются индивидуальные технические условия. С учетом максимального давления могут быть агрегатами низкого (до 1000 Па), среднего (1000–3000 Па) и высокого (более 3000 Па) давления.

Классификация вентиляторов

Вентилятор с приводом

Действующие нормативные акты классифицируют вентиляторы по следующим признакам:

1. Принцип действия. Существуют варианты осевых и центробежных вентиляторов. Каждый вид имеет несколько типов в зависимости от геометрии, места расположения рабочего колеса и формы корпуса.
2. Состав перемещаемой среды и максимальное давление (разрежение). Бывают обыкновенными, пылевыми (твердые примеси менее 100 мг/м³) и транспортными (для перемещения сыпучих продуктов).
3. Конструкционные особенности соединения крыльчатки с приводом и способ монтажа. Привод может осуществляться при помощи редуктора, ременной передачи или непосредственно с вала электрического двигателя.
4. Максимальная температура перемещаемых газов. Могут быть обычными (температура газов не превышает +80°С) и термостойкими (температура перемещаемых газов до +200°С).

Вентилятор с открытым приводным валом

Технические требования промышленных вентиляторов нормируют потребляемую мощность, расход воздуха, максимальное полное давление, частоту вращения ротора или лопастей, шумность и КПД. Для каждого конкретного случая монтажа следует подбирать вентиляторы соответствующих параметров. При этом могут существовать различные схемы подключения устройств к трубопроводам или промышленному оборудованию.

Требования по энергоэффективности промышленных вентиляторов

Вентиляторы, применяемые для вентиляции, кондиционирования, отопления, перемещения грузов и в производственных процессах, потребляют до 20% всей электрической энергии. Такое положение заставляет конструкторов уделять большое внимание параметрам эффективности и созданию рациональных систем обеспечения технологического процесса. За чет этого не только снижается себестоимость продукции, но и повышается экологическая безопасность. Параметры промышленных кислостойких вентиляторов должны отвечать положениям ГОСТ 31961-2012 и ИСО 12759:2010. В документах нормируются характеристики вентиляторов с мощностью электрических двигателей 125 Вт–500 кВт, показатели энергоэффективности ориентируются на устройства с Ø рабочего колеса 1000 мм. Согласно стандартам существует три класса энергетической эффективности: нормальный, высокий и повышенный.

Во время классификации применяется показатель FEG, имеющий одинаковые значения для полной серии вентиляторов, сделанных по одной схеме и имеющих геометрическую подобность.

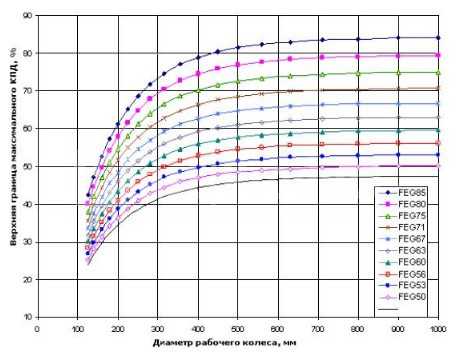

Зависимость максимального значения КПД промышленных вентиляторов при базовых FEG

Вентиляторы с промежуточными размерами имеют показатели энергоэффективности, отвечающие положению верхней кривой. Во время расчетов используются показатели по производительности, полному, динамическому и статическому давлению и потребляемой мощности электродвигателя.

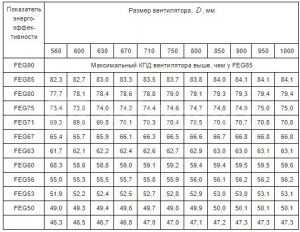

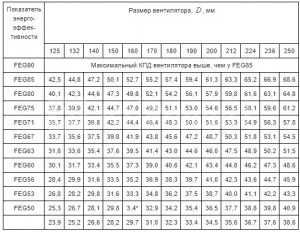

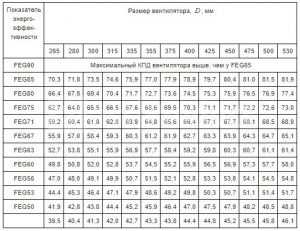

Максимальные показатели КПД для вентиляторов

Таблица №1

Таблица №2

Таблица №3

Для промышленных вентиляторов, применяемых на установках с неодинаковыми КПД, FEG используется по максимальному значению. Показатель энергоэффективности определяется для каждого типоразмера вентиляторов, при этом значение коэффициента полезного действия рассчитывается на максимальном количестве оборотов вала. Стандартизации подлежат осевые вентиляторы, имеющие различные комбинации рабочего колеса, выходного спрямляющего и входного направляющего аппарата, диагональные и радиальные агрегаты.

Классы промышленных вентиляторов в зависимости от энергоэффективности

Производители постоянно работают над повышением энергоэффективности оборудования, при этом используются современные достижения науки. Во время выбора конкретного типа вентилятора потребители должны принимать во внимание время работы и назначение объекта.

Показатели FEG определяются после аэродинамических испытаний на стандартизированных стендах при максимально возможной частоте вращения ротора. Потребляемая мощность измеряется на валу по значению развиваемого крутящего момента. Используя график или таблицы, определяется промежуток, в который вписывается полученное значение, в технические параметры прописываются верхние значения кривых.

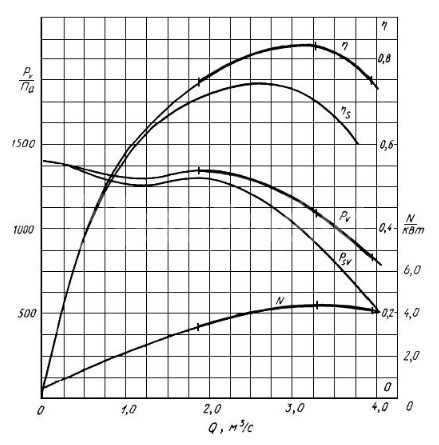

Аэродинамическая характеристика вентилятора с выбранным оптимальным участком

Оптимальный рабочий участок устройства выделен жирными линиями, во время выбора модели нужно учитывать его характеристики таким образом, чтобы они располагались в области рабочего участка технической характеристики.

Направление степеней свободы колебаний

Методы испытаний вентиляторов на соответствие стандартам

Промышленные химстойкие вентиляторы испытываются согласно положениям ГОСТа 31351-2007. Показатели вибрации являются важнейшим фактором, позволяющим судить о качестве конструкции и соблюдении технологии изготовления. Кроме того, по этим параметрам оценивается правильность монтажа и расчета вентиляционных систем различного назначения.

Значения собственных частот колебаний по направлению к каждой из шести степеней свободы не может превышать 0,25 минимальной рабочей частоты вращения ротора. Для того чтобы минимизировать вибрацию агрегата, масса всех дополнительных элементов, присоединяемых к вентилятору, не может превышать 10% собственного веса. Ни одно из изгибных колебаний опор не может входить в резонанс с производимой вибрацией.

Если промышленный вентилятор с двигателем работает как единое целое без специальной опорной рамы, то он испытывается на упругих жгутах.

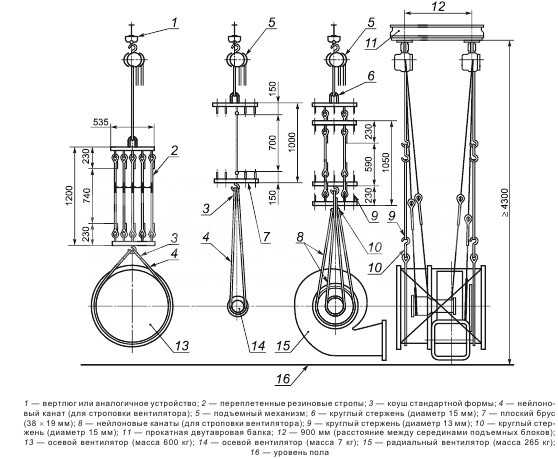

Примеры подвешивания вентиляторов

При возникновении необходимости получения характеристик вибрации в заданных точках воздуховодов они присоединяются с помощью гибких элементов. Жесткая установка требует предварительной проверки надежности болтовых соединений.

По показателям жесткости различные вставки должны составлять не менее 10% жесткости рамы, гибкие вставки в нормальном положении

Вентилятор на специальной раме

не должны деформироваться. Вентиляторы проходят испытания в нормальном рабочем положении. Если их может быть несколько, то проверяются все пространственные размещения. В некоторых случаях допускается размещение привода и вентилятора на одной металлической раме.

На месте непосредственной установки могут производиться дополнительные испытания. Проверяются параметры на подшипниковых опорах, вибрация вала и техническое состояние вентилятора.

В протоколе испытаний регистрируется вся существенная информация, полученная в результате технических мероприятий. В том числе указывается тип и характеристики агрегата, наименование и адрес производителя, напряжение питания, рекомендуемое положение при установке, класс точности балансировки и критическая скорость вращения (количество оборотов) рабочего колеса. Наша компания гарантирует, что все выпускаемые вентиляторы отвечают существующим нормативным требованиям. Широкий ассортимент продукции дает возможность потребителям подобрать для себя наиболее подходящее по всем показателям устройство.

plast-product.ru

Промышленные малошумные вентиляторы (осевые, канальные, вытяжные). Бесшумные вентиляторы для промышленности

Выберите модификации:

ВсеВО-1,7ВО-2ВО-2,3ВО-2,5ВО-3ВО-3,5 (1500 об/мин)ВО-3,5 (1500 об/мин)ВО-3,5 (3000 об/мин)ВО-4 (1000 об/мин)ВО-4 (1500 об/мин)ВО-4 (3000 об/мин)ВО-5 (1000 об/мин)ВО-6,3 (1000 об/мин)ВО-6,3 (1500 об/мин)ВО-8 (1000 об/мин)ВО-8 (1500 об/мин)ВО-10 (1000 об/мин)ВО-12,5 (750 об/мин)ВО-12,5 (1000 об/мин)ВО 30-160 №6,3ВО 30-160 №7,1ВО 30-160 №8ВО 30-160 №9ВО 30-160 №10ВО 30-160 №11,2ВО 30-160 №12,5ВО 06-300-3,15 (АИР56В4)ВО 06-300-4 (АИР56А4)ВО 06-300-4 (АИР71А2)ВО 06-300-4 (АИР63А4)ВО 06-300-5 (АИР71А4)ВО 06-300-5 (АИР63В4)ВО 06-300-6,3 (АИР80А4)ВО 06-300-6,3 (АИР80А6)ВО 06-300-8 (4АМ100S4)ВО 06-300-8 (4АМ80А6)ВО 06-300-10 (4АМ112МА6)ВО 06-300-12,5 (4АМ132S8)ВО 13-284 №4ВО 13-284 №5ВО 13-284 К06ВО 13-284 №7,1ВО 13-284 №8ВО 13-284 №9ВО 13-284 №10ВО 13-284 №11,2ВО 13-284 №12,5ВО 13-284 №6,3ВО 25-188 №8ВО 25-188 №9ВО 25-188 №10ВО 25-188 №11,2ВО 25-188 №12,5SILENT-100 CZ 12VSILENT-100 CHZ 12VSILENT-100 CDZ 12VSILENT-100 CRZ 12VSILENT-100 CZSILENT-100 CRZSILENT-100 CHZSILENT-100 CDZSILENT-100 CHZ GOLDSILENT-100 CRZ SILVERSILENT-100 CRZ GOLDSILENT-100 CHZ SILVERSILENT-100 CZ SILVERSILENT-100 CDZ SILVERSILENT-100 CDZ GOLDSILENT-100 CZ GOLDSILENT-200 CZSILENT-200 CZSILENT-200 CZSILENT-200 CRZSILENT-200 CHZSILENT-200 CZ SILVERSILENT-200 CRZ SILVERSILENT-200 CHZ SILVERSILENT-300 CZSILENT-300 CZ PLUSSILENT-300 CRZSILENT-300 CHZSILENT-300 CRZ SILVERSILENT-100 CZ DESIGNSILENT-100 CZ DESIGN-3СSILENT-100 CZ SILVER DESIGNSILENT-100 CZ MARBLE WHITE DESIGNSILENT-100 CZ MARBLE BLACK DESIGNSILENT-100 CZ IVORY DESIGNSILENT-100 CZ CHAMPAGNE DESIGNSILENT-100 CZ GREY DESIGNSILENT-100 CMZ DESIGN со шнуркомSILENT-100 CRZ SILVER DESIGN с таймеромSILENT-100 CZ BARCELONA DESIGNSILENT-100 CZ SKY BLUE DESIGNSILENT-100 CZ RED DESIGNSILENT-100 CZ BLACK DESIGN-4CSILENT-100 CZ SWAROVSKI DESIGNSILENT-100 CZ SILVER SWAROVSKI DESIGNSILENT-100 CRZ DESIGN с таймеромSILENT-100 CRZ DESIGN-3С с таймеромSILENT-100 CHZ DESIGN с таймером и датчиком влажностиSILENT-100 CRZ IVORY DESIGN-4C (230V 50) с таймеромSILENT-100 CHZ SILVER DESIGN с таймером и датчиком влажностиSILENT-100 CHZ SILVER DESIGN с таймером и датчиком влажностиSILENT-100 CRZ GOLD DESIGN-4C (230V 50) с таймеромSILENT-100 CRZ RED DESIGN-4C (230V 50) с таймеромSILENT-100 CRZ GREY DESIGN-4C (230V 50) с таймеромSILENT-200 CZ DESIGN-3CSILENT-200 CZ DESIGN-3CSILENT-200 CZ SILVER DESIGN-3CSILENT-200 CZ GREY DESIGN-4CSILENT-200 CZ IVORY DESIGN-4CSILENT-200 CZ CHAMPAGNE DESIGN-3CSILENT-200 CZ BLACK DESIGN-3CSILENT-200 CZ SHAMPAGNE DESIGN-3CSILENT-200 CZ GOLD DESIGN-4CSILENT-200 CZ RED DESIGN — 4CSILENT-200 CHZ SILVER DESIGN-3C с таймером и датчиком влажностиSILENT-200 CZ MARBLE WHITE DESIGN-4CSILENT-200 CZ MARBLE BLACK DESIGN-4CSILENT-200 CRZ DESIGN-3C с таймеромSILENT-200 CHZ DESIGN-3C с таймером и датчиком влажностиSILENT-200 CRZ SILVER DESIGN-3C с таймеромSILENT-300 CZ DESIGNSILENT-300 CZ DESIGNSILENT-300 CZ PLUS DESIGN-3CSILENT-300 CZ SILVER PLUSSILENT-300 CZ DESIGNDecor 100C 12VDecor 100CDecor 100CRDecor 100CHDecor 100CH VisualDecor 100CDDecor 100CRZ NiGHTDecor 200CDecor 200CDecor 200CDecor 200CRDecor 200CHDecor 300CDecor 300CDecor 300CDecor 300CDecor 300RDecor 300HDecor 300SDecor 300CRВЦ 14-46 №2,0ВЦ 14-46 №2,5ВЦ 14-46 №3,15ВЦ 14-46 №4,0ВЦ 14-46 №5,0ВЦ 14-46 №6,3ВЦ 14-46 №8,0ВР 80-75 №2,5ВР 80-75 №3,15ВР 80-75 №4,0ВР 80-75 №5,0ВР 80-75 №6,3ВР 80-75 №8,0ВР 80-75 №10,0ВР 80-75 №12,5YWF-2Е-200YWF-4Е-200YWF-4Е-250YWF-2Е-250YWF-4D-250YWF-2Е-300YWF-2D-300YWF-4Е-300YWF-4D-300YWF-4Е-350YWF-4D-350YWF-6Е-350YWF-6D-350YWF-4Е-400YWF-4D-400YWF-6D-400YWF-6Е-400YWF-4Е-450YWF-4D-450YWF-6Е-450YWF-6D-450YWF-4Е-500YWF-4D-500YWF-6Е-500YWF-6D-500YWF-4Е-550YWF-4D-550YWF-6D-550YWF-6Е-550YWF-4Е-630YWF-6Е-630YWF-4D-630YWF-6D-630YWF-6D-710∆YWF-6D-710YВКР №3,55ВКР №3,55ВКР №4ВКР №4,5ВКР №5ВКР №5,6ВКР №6,3ВКР №7,1ВКР №8ВКР №9ВКР №10ВКР №11,2ВКР №12,5ВКР №14ВКРО-4ВКРО-5ВКРО-5ВКРО-6,3ВКРФ №3,55ВКРФ №4ВКРФ №4,5ВКРФ №5ВКРФ №5,6ВКРФ №6,3ВКРФ №7,1ВКРФ №8ВКРФ №9ВКРФ №10ВКРФ №11,2ВКРФ №12,5ВКРС №3,55ВКРС №4ВКРС №4,5ВКРС №5ВКРС №5,6ВКРС №6,3ВКРС №7,1ВКРС №8ВКРС №9ВКРС №10ВКРС №11,2ВКРС №12,5ВКРЦ-4ВКРЦ-4ВКРЦ-4ВКРЦ-4ВКРЦ-4ВКРЦ-4ВКРЦ-5ВКРЦ-6,3 (1000 об/мин)ВКРЦ-6,3 (1500 об/мин)ВКРЦ-8 (750 об/мин)ВКРЦ-8 (1000 об/мин)ВКРЦ-10 (750 об/мин)ВКРЦ-10 (1000 об/мин)ERA SERA CERA C HTERA S-02ERA S-03ERA S ETERA ETFERA ETF-03ERA S HTSLIM CSlim 100Slim 160SLIM ETDISCDISC CSTANDARD CSTANDARD 02STANDARD 02-03STANDARD ET-02STANDARD HT-02STANDARD 03STANDARD HTSTANDARD ETSTANDARD ETFSTANDARD ETF-03COMFORT CCOMFORT 01COMFORT 01FAVORITE CFAVORITE 01PARUSPARUS CPARUS 02PARUS 02EURO 0EURO 0DEURO AEURO AMOBR 200M-2KOBR 200M-2KOBR 200M-2KOBR 200M-2K (Backward curved)OBR 200T-2KOBR 200T-4KOBR 200M-4KOBR 260M-2KOBR 260T-2KOBR 260T-4KOBR 260M-4KBDRS 120-60BDRS 125-50BDRS 140-60BDRS 160-60BDRS 180-80 (AORB)BDTX 100BDTX 125BDTX 150-BBDTX 160-ABDTX 200-ABDTX 200-BBDTX 250-ABDTX 250-BBDTX 315-ABDTX 315-BBDTX 355WB 150WB 160WB 200WB 250WB 315WOKS 200WOKS 200WOKS 250WOKS 300WOKS 350WOKS 400WOKS 450WOKS 500WOKS 550WOKS 630WOKS 710YWOKS 710ΔWOKS 800YWOKS 800ΔWOS 200WOS 200WOS 200WOS 250WOS 300WOS 350WOS 400WOS 450AXW 400-4MAXW 400-4MAXW 500-4TAXW 710-6TAXW 800-6TEAF-100EAF-120EAF-150EAF-100TEAF-120TEAF-150TEAF-100THEAF-120THEAF-150THEAFM-100EAFM-120EAFM-120EAFM-120EAFM-150EAFM-100TEAFM-120TEAFM-150TEAFM-100THEAFM-120THEAFM-150THEAFR-100 (White)EAFR-100 (Beige)EAFR-100 (Red)EAFR-100 (Mirror)EAFR-100 (Blue)EAFR-100 (Silver)EAFR-100 (Steel)EAFR-100 (Black)EAFR-100 (Green)EAFR-100 (Dark)EAFR-120 (White)EAFR-120 (Beige)EAFR-120 (Green)EAFR-120 (Dark)EAFR-120 (Black)EAFR-120 (Silver)EAFR-120 (Blue)EAFR-120 (Beige)EAFR-120 (Steel)EAFR-120 (Mirror)EAFR-120 (Red)EAFR-150 (White)EAFR-150 (Black)EAFR-150 (Red)EAFR-150 (Mirror)EAFR-150 (Green)EAFR-150 (Black)EAFR-150 (Steel)EAFR-150 (Silver)EAFR-150 (Beige)EAFR-150 (Black)EAFR-150 (Dark)EAFR-150 (Blue)EAFR-100T (White)EAFR-100T (Steel)EAFR-100T (Steel)EAFR-100T (Green)EAFR-100T (Mirror)EAFR-100T (Black)EAFR-100T (Dark)EAFR-100T (Beige)EAFR-100T (Steel)EAFR-100T (Steel)EAFR-100T (Silver)EAFR-100T (Blue)EAFR-100T (Red)EAFR-100TH (White)EAFR-100TH (Green)EAFR-100TH (Silver)EAFR-100TH (Mirror)EAFR-100TH (Beige)EAFR-100TH (Steel)EAFR-100TH (Mirror)EAFR-100TH (Dark)EAFR-100TH (Black)EAFR-100TH (Red)EAFR-100TH (Mirror)EAFR-100TH (Blue)EAFR-120T (White)EAFR-120T (Mirror)EAFR-120T (Red)EAFR-120T (Black)EAFR-120T (Dark)EAFR-120T (Beige)EAFR-120T (Steel)EAFR-120T (Green)EAFR-120T (Silver)EAFR-120T (Red)EAFR-120T (Blue)EAFR-120T (Red)EAFR-120TH (White)EAFR-120TH (Blue)EAFR-120TH (Black)EAFR-120TH (Green)EAFR-120TH (Beige)EAFR-120TH (Red)EAFR-120TH (Silver)EAFR-120TH (Mirror)EAFR-120TH (Steel)EAFR-120TH (Dark)EAFR-150T (White)EAFR-150T (Silver)EAFR-150T (Dark)EAFR-150T (Red)EAFR-150T (Black)EAFR-150T (Beige)EAFR-150T (Silver)EAFR-150T (Steel)EAFR-150T (Blue)EAFR-150T (Mirror)EAFR-150T (Green)EAFR-150TH (White)EAFR-150TH (Blue)EAFR-150TH (Red)EAFR-150TH (Steel)EAFR-150TH (Black)EAFR-150TH (Mirror)EAFR-150TH (Dark)EAFR-150TH (Green)EAFR-150TH (Beige)EAFR-150TH (White)EAFR-150TH (Green)EAFR-150TH (Green)EAFR-150TH (Silver)ВО-5 (1500 об/мин)E-RP-100 RedE-RP-100 SteelE-RP-100 BlueE-RP-120 BlueE-RP-120 RedE-RP-120 SteelE-RP-150 SteelE-RP-150 SteelE-RP-150 SteelE-RP-150 BlueE-RP-150 RedRMVE 311/440-4RMVE 355/600-4RMVE 400/600-4RMVE 450/670-4RMVE 450/670-6RMVD 311/440-4RMVD 355/600-4RMVD 400/600-4RMVD 450/670-4RMVD 450/670-6RMVD 500/670-6RMVD 500/670-4RMVD 560/940-4RMVD 560/940-6RMVD 630/950-4RMVD 630/950-6RMVD 630/950-8RMVD 710/1040-8RMVD 710/1040-6ВО-4М250ВВО-4М250ВВО-4М300AВО-4М300ВВО-4М300СВО-4М350AВО-4М350ВВО-4М350СВО-4М400AВО-4М400ВВО-4М400СВО-4М450AВО-4М450ВВО-4М450СВО-4М500AВО-4М500СВО-4М550AВО-4М500ВВО-4T550AВО-4М550ВВО-4М550СВО-4T600AВО-4Т630АВО-4М600AВО-4М630АВО-4М630ВВО-4М630СВО-4Т710АВО-4Т710ВВО-4Т800АВО-4Т800ВВЦ 5-35 №3,55ВЦ 5-35 №4ВЦ 5-35 №8ВЦ 5-35 №8,5ВЦ 5-45 №4,25ВЦ 5-45 №8ВЦ 5-50 №8ВЦП 7-40 №2,5 схема 1ВЦП 7-40 №3,15 схема 1ВЦП 7-40 №4 схема 1ВЦП 7-40 №5 схема 1ВЦП 7-40 №5 схема 5ВЦП 7-40 №6,3 схема 1ВЦП 7-40 №6,3 схема 5ВЦП 7-40 №8 схема 1ВЦП 7-40 №8 схема 5ВС-10-400-4ВС-10-400-6,3WKS 600WKS 1000WKS 1500WKS 2100NV 20 AS 290EF 200 AS 240EF 250 AS 2905V 100T-Reg 100T-Reg 125micro 100micro 2V 100micro 125micro 2V 125micro 5V 125micro 100T/125TWB-S 200WB-S 315WK 100WK 100WK 125WK 150WK 160 (DOS225)WK 160 (DOS150)WK 200WK 250WK 315WB-S 250WD II Ø150WD II Ø200WD II Ø250WD II Ø315WD Ø250WD Ø200WD Ø315BSK 250BSK 250BSK 280BSK 315BSK 355BSK 400BSK 450BSK 500BSK 560BSK 630ECO 100ECO 125ECO 150ECO 200ECO 250ECO 300FRESH-K 200FRESH-K 400VENA 300 290NV 20 240CFW 100CFW 100SCFW 125CFW 125SCFW 160CFW 160SCFW 200CFW 200SCFW 250CFW 250SCFW 315CFW 315SFRESH-K 250FRESH-K 300FRESH-K 350FRESH-K 450ВКК-100ВКК-125ВКК-160ВКК-200ВКК-250ВКК-315Line 400×200-4/1Line 400×200-4/3Line 500×250-4/1Line 500×250-4/3Line 500×300-4/1Line 500×300-4/3Line 600×300-4/1Line 600×300-4/3Line 600×350-4/3Line 700×400-4/3Line 800×500-4/3Line 1000×500-6М/3VCP 40-20-4ЕVCP 40-20-4DVCP 50-25-4ЕVCP 50-25-4DVCP 50-25-6DVCP 50-30-4ЕVCP 50-30-4DVCP 50-30-6ЕVCP 50-30-6DVCP 60-35-4EVCP 60-30-4ЕVCP 60-30-4DVCP 60-30-6ЕVCP 60-30-6DVCP 60-35-4DVCP 60-35-6ЕVCP 60-35-6DVCP 70-40-4DVCP 70-40-6DVCP 80-50-4DVCP 80-50-8DVCP 80-50-6DVCP 100-50-6DVCP 100-50-8DACF 100ACF 125ACF 160ACF 200ACF 250ACF 315ВК 100ВК 125ВК 160ВК 200ВК 250ВК 315WRW 40-20/20.4ЕWRW 40-20/20.4DWRW 50-25/22.4ЕWRW 50-30/25.4EWRW 50-25/22.4DWRW 50-25/22.6DWRW 50-30/25.4DWRW 50-30/25.6DWRW 60-30/28.4DWRW 60-30/28.4EWRW 60-30/28.6DWRW 60-35/31.4DWRW 60-35/31.6DWRW 70-40/35.4DWRW 70-40/35.6DWRW 70-40/35.8DWRW 80-50/40.4DWRW 80-50/40.6DWRW 80-50/40.8DWRW 90-50/45.4DWRW 90-50/45.6DWRW 90-50/45.8DWRW 100-50/63.4DВКП-400х200ВКП-500х250ВКП-600х300ВКП-700х400ВКП-740х450ВКП-800х500ВКП-40-20-4EВКП-40-20-4DВКП-50-25-4EВКП-50-25-4DВКП-50-25-6DВКП-50-30-4EВКП-50-30-4DВКП-50-30-6DВКП-60-30-4EВКП-60-30-4DВКП-60-30-6DВКП-60-35-4DВКП-60-35-6DВКП-70-40-4DВКП-70-40-6DВКП-80-50-4DВКП-80-50-6DВКП-80-50-8DВКП-100-50-6DВКП-100-50-8DККВ 100ККВ 125ККВ 160ККВ 200ККВ 250ККВ 315AURA 4CAURA 4CH с влажностьюAURA 5C

vent48.ru

Вентилятор промышленный — разновидности и характеристики (фото, видео)

Вентиляция – это важный элемент любого здания, а в особенности промышленного объекта, где находятся люди и всевозможное оборудование. Чтобы оборудовать помещение системой циркуляции воздуха, нужно установить принудительное вентилирование. Вентилятор промышленный – ключевой элемент воздухообменного комплекса, так как бытовой вентилятор, который мы привыкли видеть в ванной комнате, с данными объемами не справится.

Вентиляция, ее особенности

Существует два типа вентиляции:

1. Естественная;
2. Механическая.

Для организации любого из этих типов необходимо два элемента – приточный и вытяжной каналы. Разница между принудительной и естественной вентиляцией заключается в том, как они устроены.

В природной системе вентилирование воздух движется за счет разницы температуры и давления воздуха в помещении и на улице.

Промышленная вентиляция

Принудительная же система включает в себя оборудование, которое нагнетает воздух, тем самым выводя его или нагнетая в помещение, а в некоторых случаях и то, и другое.

Виды принудительной вентиляции

1. Приточная, работает благодаря вентиляционной установке, которая загоняет воздух извне в помещение.
2. Вытяжная. Для ее установки необходимо позаботиться о системе воздуховодов, и установить в нее вентиляторы.
3. Приточно-вытяжная. У нее есть возможность регулировать как поступление, так и вывод воздушных масс. Часто используют в комплексе с кондиционированием.

Классификация по способу организации воздухообмена

1. Местная. Служит для подачи или отвода воздуха в отдельные части промышленного объекта.
2. Общая. Обеспечивает полностью все помещение циркуляцией воздуха.

Местная

По конструкции

1. Наборная. Это тип вентиляции, который устанавливают над подвесным потолком. Она состоит из отдельных элементов.
2. Моноблочная. Включает в себя один большой блок, в которых входит комплекс оборудования. Устанавливается на полу или стене.

По наличию вентиляционных каналов

1. Канальная. В этом случае для работы необходима сеть разветвленных каналов, по которым воздух будет попадать в определенные участки помещения и выводиться из них.
2. Бесканальная – вид вентиляции, не требующий воздуховодов. Часто устанавливается в оконном отверстии или на стене. Оборот воздуха в это случае осуществляется благодаря форточкам, окнам и прочему.

Задачи, поставленные промышленной вентиляции

1. Сделать максимально комфортным пребывание сотрудников в помещении и создать оптимальные условия производственных процессов и хранения материалов;
2. Удаление пыли, токсических веществ и прочих ненужных скоплений в воздухе;
3. Создать условия, которые соответствуют санитарным нормам.

Вентиляционное оборудование

Воздуховод

Для того чтобы установить в офисе или цехе вентиляцию, необходима установка оборудования. Но что может понадобиться? Именно об этом и пойдет речь в этом разделе.

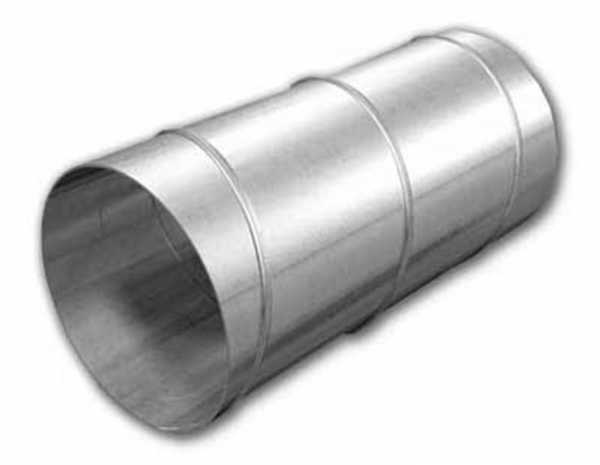

Воздуховоды

Это основной элемент приточно-вытяжной системы вентилирования, так как именно по ним будут перемещаться воздушные массы. Воздуховоды разделяют в зависимости от формы сечения.

1. Прямоугольные. Используются в жилых домах, офисах, цехах, магазинах и других зданиях. Очень удобны в установке, крепятся плотно к плоским поверхностям за счет своей прямоугольной формы. Плюс их можно оставлять открытыми, так как они не портят внешнего вида здания.
2. Круглые. Используются во всех типах зданий. Имеют различную толщину стенок и диаметр, что позволяет их использовать в различных целях.

Вентиляторы

Осевой

Это основная силовая установка, которая отвечает за подачу и отвод воздуха. Следовательно, к подбору этого прибора нужно отнестись очень ответственно.

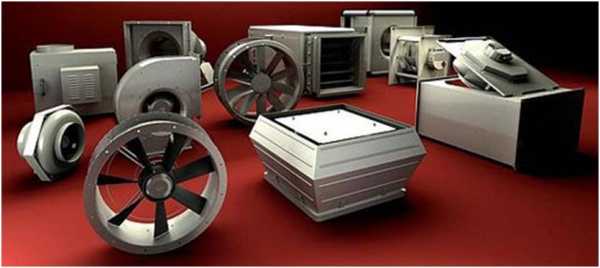

Типы вентиляторов:

1. Осевые. Они достаточно затратные по сравнению с другими моделями. Используются в основном для подпора воздуха.
2. Прямоугольные канальные. Получили широкое применение в больших супермаркетах и офисах, где работает много людей.
3. Круглые канальные. В основном используются в небольших магазинах.
4. Крышные. Устанавливаются на крыше и применяются как прибор для отвода дыма.
5. Радиальные. Это своего рода универсальная установка, которую можно использовать практически во всех сферах жизнедеятельности человека.

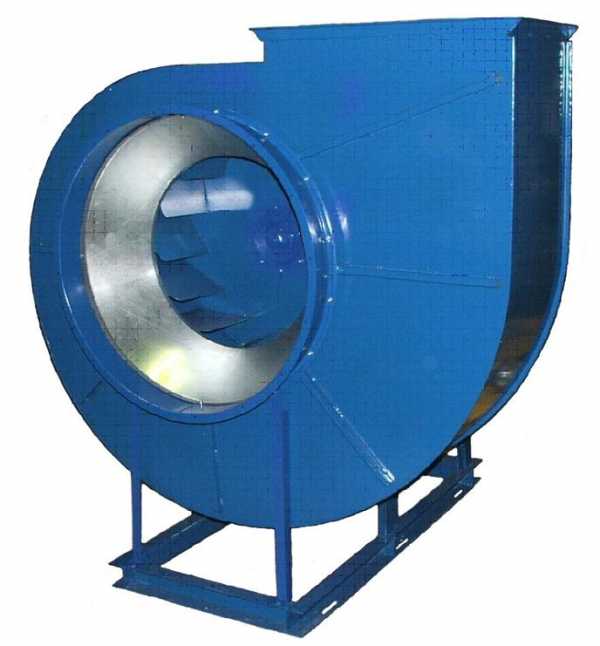

Радиальный

Характеристики вентиляторов:

1. Кратность по воздуху;
2. Рабочее давление;
3. Уровень шума;
4. Производительность по воздуху;
5. Скорость потока воздуха.

Калориферы

Этот прибор служит для прогрева воздуха. Таким образом, помещение в зимнее время года будет еще и прогреваться. Различают два типа:

1. Водяные;
2. Электрические.



Калорифер

Первые отличаются своей экономностью и сложностью обслуживания. Вторые в зимнее время года потребляют много электроэнергии, но их легко установить.

Фильтры

Эта часть вентиляционной системы отвечает за очистку воздуха. Они бывают трех типов:

1. Тонкой очистки;
2. Карманные;
3. Панельные.

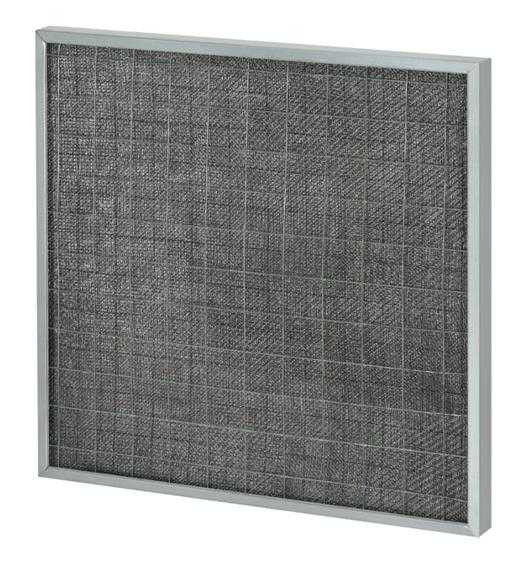

Панельный

Установив их, можно будет реже проводить чистку оборудования и вентиляционных каналов.

Заслонки

Служат для прекращения подачи воздуха в определенную зону вентиляционной системы. Они бывают с ручным и электрическим приводом, также обратные.

Монтируем систему вентилирования

Промышленная вентиляция имеет внушительные размеры по сравнению с бытовой, но это не единственная сложность. Оборудование, которое будет устанавливаться, более мощное. Также следует учесть и следующее:

1. Возможно, системе вентилирования придется справляться с выводом большого количества пыли;
2. Она должна полностью выводить взрывоопасные и токсические испарения;
3. Также возможна вероятность работы вентиляционного оборудования в зонах с высокой температурой и прочее.

Поэтому при проектировании обязательно необходимо учесть все это.

Процесс проектирования

Лучше всего в этом вопросе довериться профессионалам.

Схема

1. Необходимо сделать правильный расчет площади помещения.
2. После чего приступить к расчету рекомендуемой производительности. В нем обязательно нужно учесть особенности производства, расположения рабочих мест и всего, что может повлиять на работу вентиляции.
3. Сделать расчет коммуникаций.
4. На последнем этапе подобрать необходимое оборудование.

В результате проведения всех этих действий у вас на руках будут чертежи системы вентилирования, спецификация на оборудование и другое, что поможет сделать правильный монтаж.

Монтаж

Перед тем как начать что-то делать, следует сначала подготовить рабочую площадку. В этот процесс входят следующие действия:

• Подготовка необходимого оборудования для проведения монтажа;
• Подведение к рабочей площадке хорошего освещения;
• Определение лучших вариантов доставки и подъема оборудования к местам закрепления.

Также на этом этапе следует проверить все оборудование и материалы. Они должны быть целыми и в рабочем состоянии.

Монтаж происходит в 2 этапа.

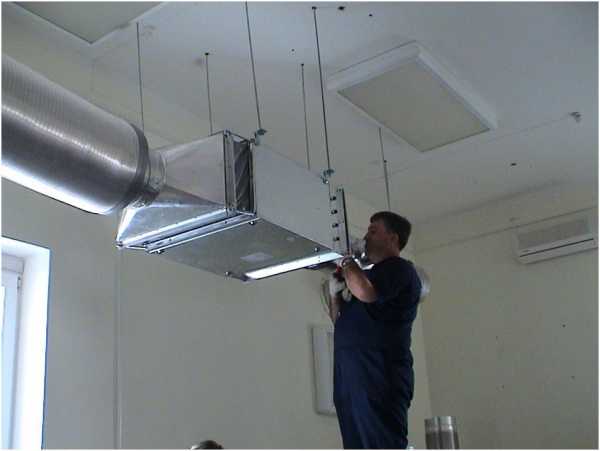

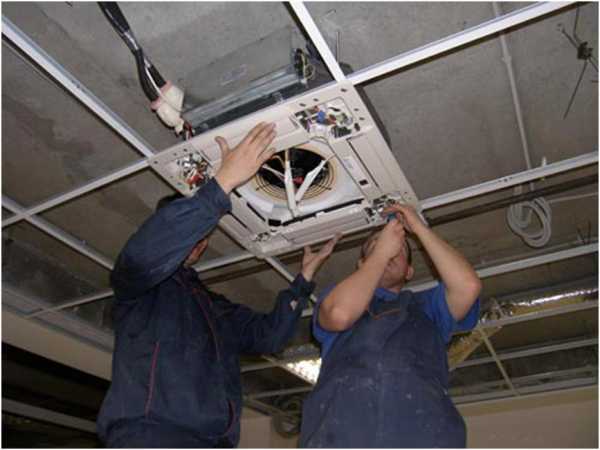

Установка

1-й этап –малые монтажные работы:

• Пробивание отверстий под воздуховоды и установка креплений;
• Прокладка магистрали вентиляционных каналов;
• Проводка электропитания.

2-й этап – установка вентиляционного оборудования. В него входит монтаж вентиляторов, направляющих решеток, автоматики, распределителей воздуха и прочего.

После того как все будет сделано, нужно сделать пробный запуск. Тестирование происходит в нескольких режимах работы вентиляции, после чего составляется отчет.

Промышленный вентилятор

provozdyx.ru

Вытяжная вентиляция промышленная — структура и методы организации

Основная задача, стоящая перед любой промышленной вентиляционной системой — обеспечить комфортные условия для работы технического персонала. Сюда же можно отнести также и благоприятные условия для хранения и функционирования производственных аппаратов, потому что в условиях постоянного загрязнения любые агрегаты начинают давать сбои. Однако, при всей очевидной простоте поставленных целей, реализация проекта производственного воздухообмена едва ли является легкой задачей. Чрезвычайно важным моментом в продуктивной работе схемы распределения воздуха считается именно вытяжная вентиляция, промышленная система удаления отработанных воздушных масс (нагнетает в помещение уже приточная система).

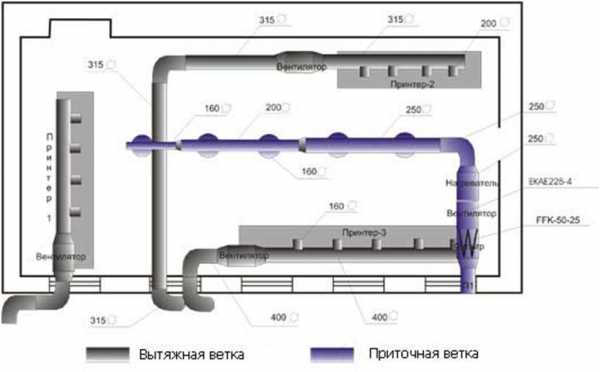

Пример промышленной сети

Основные сведения о промышленном воздухообмене

Ключевым различием между бытовым (естественным) и механическим (принудительным) вентилированием является наличие специализированного климатического оборудования, при помощи которого мы не просто проветриваем помещения, но и всесторонне обрабатываем воздушную массу. Существует целый ряд компонентов и устройств, которые осуществляют подобную обработку:

1. Воздуховодные каналы;
2. Вентиляторы;
3. Промышленные калориферы;
4. Увлажнители воздушных потоков;
5. Кондиционеры;
6. Фильтрационные приборы и т.д.

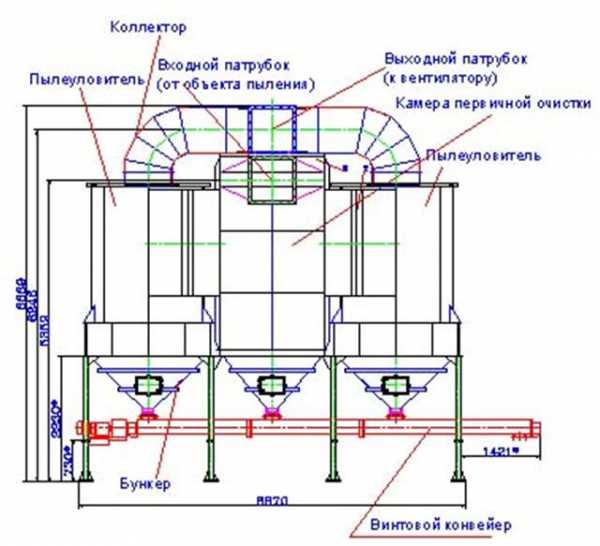

Схема вентиляции с фильтром

Мы перечислили основные элементы промышленной воздухообменной системы, при помощи которых возможно производить следующие операции:

1. Подачу и отвод воздуха;
2. Распределение воздушных потоков;
3. Нагрев;
4. Охлаждение;
5. Повышение или понижение уровня влажности;
6. Комплексную очистку.

Таким образом, организация правильного воздушного обмена является мультикомплексной задачей.

Вентиляционная система предприятия

Способы организации промышленной вентиляции

Принцип любого вентилирования заключается во взаимодействии двух видов каналов воздушного распределения:

1. Воздух должен откуда-то поступать;
2. Воздух должен куда-то уходить.

То есть через приточные каналы в помещения подается свежий воздух (в производственной схеме уже обработанный специальными аппаратами), а посредством выводных шлюзов под давлением происходит продуктивное вытеснение загрязненного воздуха, впитавшего бытовые и технологические загрязнения.

Производственный воздушный обмен бывает трех видов:

1. Приточный;
2. Вытяжной;
3. Комбинированный.

3D моделирование промышленной вентиляции

Местная система вентилирования

Как видно из самих названий, в разновидностях вентиляционных сетей акцент ставится на искусственном усилении одного из воздухораспределяющего канала. И в индустриальных зданиях используются обе эти схемы. К примеру, именно выводное регулирование воздухообменных процессов, как правило, используется в складских помещениях, структурах общественного питания, в недорогих офисных комнатах, а также жилых домах.

На вредных производствах рабочие площадки или верстаки очень часто оснащаются системами местной отводящей вентиляции. Иными словами, упор на работу именно вытяжных воздухообменных каналов ставится там, где необходимость быстрого освобождения пространства от загрязненного воздуха является крайне актуальной. Очень простой и очевидный для каждого пример местной сети вентилирования – кухонная вытяжка в наших домах и квартирах.

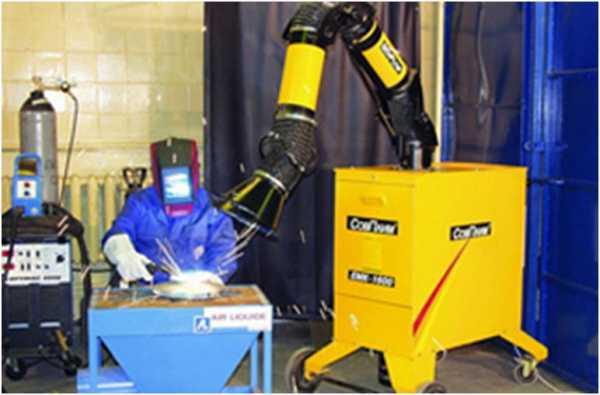

Пример местной вытяжной вентиляции

Схема местного выводящего воздухообмена используется в самых различных областях промышленности – там, где локализованы зоны выделения вредных испарений и веществ. Благодаря такой системе, вы сумеете не допустить дальнейшего распространения загрязненного воздуха по всем производственным помещениям.

Способы организации вытяжного вентилирования

Существует две разновидности удаления воздушных масс:

1. Канальный вариант;
2. Бесканальный вариант.

Вытяжной воздухообмен

Первый вид представляет собой «отводящий» воздушный нагнетатель (вентилятор) и разветвленную сеть воздуховодных каналов, снабженных вентиляционными решетками и диффузорами. Бесканальная система содержит только вытяжной осевой вентилятор, размещенный либо в оконной раме, либо в стене, либо на крыше (вентилятор крышного типа).

Тем не менее в большинстве случаев, производственный отводный воздухообмен является частью единой вентиляционной схемы, и напрямую взаимодействует с приточным сегментом. Поэтому вытяжной компонент системы рассчитывается непременно согласно доле расходов приточной вентиляции. К тому же следует синхронизировать работу автоматики обоих каналов – приточного и вытяжного. Именно благодаря этому удастся достигнуть баланса между притоком и отводом воздушной массы во всех рабочих режимах воздухообменного комплекса.

Организация вентиляционной системы

Компоненты вытяжной промышленной вентиляции

Для реализации канального типа вытяжного воздушного обмена требуются воздуховодные трубы и вытяжные вентиляторы. Правильное взаимодействие этих изделий является гарантией продуктивности воздухообменного процесса в индустриальных помещениях.

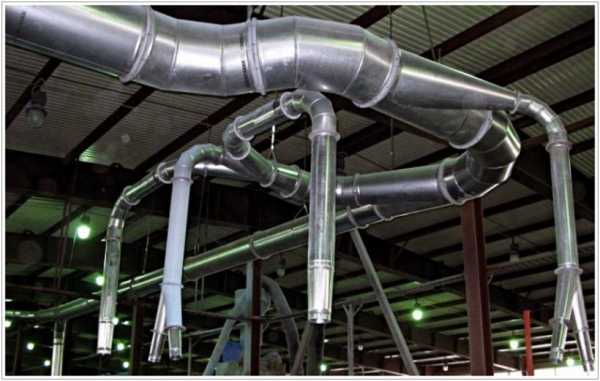

Воздуховодная сеть

Что же собой представляет сеть воздуховодных каналов? Воздуховоды – это трубы, по которым перемещаются воздушные потоки. Они обладают разными диаметрами (в зависимости от особенностей производственного процесса и возложенных на вентиляцию задач), толщиной рабочего материала. Сам материал, из которого изготавливаются эти трубы, также может быть разным:

1. Металл;
2. Различные виды пластмасс;
3. Фиброасбестовые смеси;
4. Текстиль.

Воздуховодные шлюзы

Наиболее распространенным вариантом, который применяется на промышленных объектах, являются металлические воздуховоды (оцинкованная сталь, медь, титановые сплавы). Сборка сети воздуховодных каналов возможна благодаря фасонным частям – структурным элементам, которые позволяют воздуховодам распределять воздушный поток в любом направлении и под любым углом:

1. Отводы;
2. Тройники;
3. Заглушки;
4. Колена;
5. Соединители;
6. Фланец и прочее.

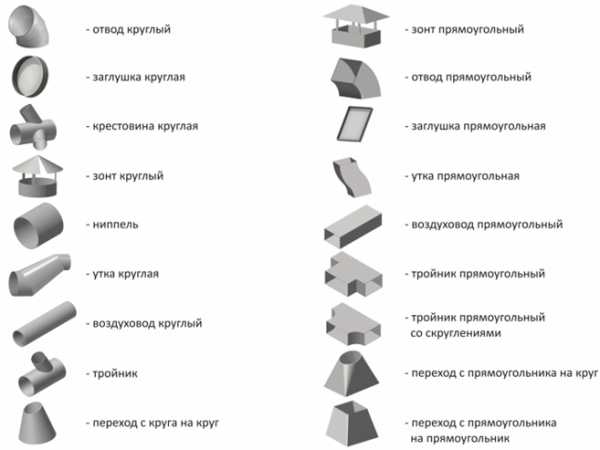

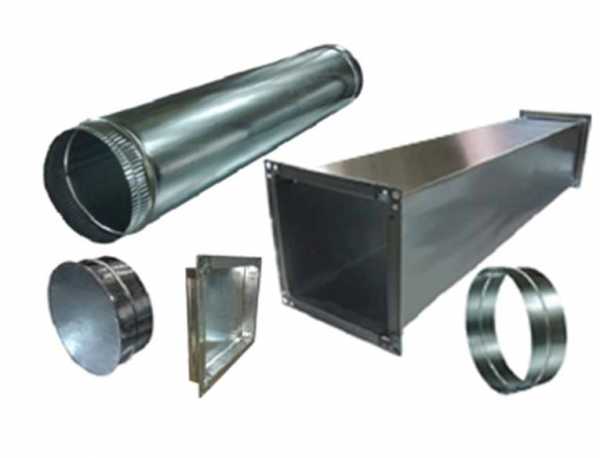

Фасонные элементы воздуховодной сети

От того, насколько тщательно произведено соединение фасонных элементов с воздуховодами, зависят показатели герметичности всей вентиляционной сети.

Вытяжные промышленные вентиляторы

Устройства, которые занимаются нагнетанием и распределением воздушных потоков, называются вентиляторами. Широкое разнообразие этих приборов позволяет внедрять их в воздухообменную систему любой сложности и в любых производственных условиях. В промышленности находят применение следующие виды вытяжных нагнетателей:

1. Приборы для круглых каналов;
2. Вентиляторы для воздуховодов прямоугольного сечения;
3. Центробежные устройства;
4. Шумоизолированные агрегаты;
5. Спиральные центробежные нагнетатели;
6. Осевые устройства низкого давления;
7. Вентиляторы крышного типа.

Промышленные вентиляторы

Канальный вентилятор размещается внутри самого воздуховода. Вместе с тем нагнетатели можно прикреплять ко входу вентиляционной трубы либо же устанавливать на специальных подвесных площадках, которые нивелируют вибрацию.

Взаимодействие вентиляторов и воздуховодных труб является ключевой основой функционирования вытяжного промышленного воздухообменного комплекса.

Огромным подспорьем на предприятиях считаются климатические комплексы воздушного обмена с функцией рекуперации (возвращения). Принцип работы таких систем заключается в возвращении тепла выводящейся из помещения воздушной массы. Такие комплексы способствуют передаче тепловой энергии от вытяжного воздушного канала к приточному.

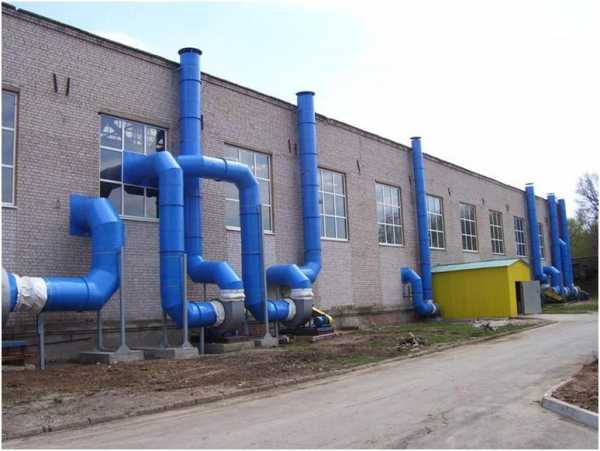

Промышленный вытяжной воздухообмен
