Пропорции бетона для армопояса – : Фундамент. Бетон. Отмостка :: BlogStroiki Default Default :: BlogStroiki

Арматура может состоять из 4-5 жил диаметром 8-12 мм. Она должна немного возвышаться над песчаной подушкой. Для этого под нее подкладывают половинки кирпича. Сетку лучше не сваривать, а вязать. Для связывания используют вязальную проволоку. Бетон для заливки используют марки М100 или выше.

Следующий пояс делается в цоколе. Для него достаточно проложить 2 нитки арматуры и залить их бетоном марки М100 или М200. Опалубка может выполняться из кирпича. Внутрь укладывают арматурную сетку из 2-3 жил.

При толщине стен 510-610 мм, опалубку для следующего пояса делают из кирпича. Бетона при этом уйдет намного меньше, поэтому не стоит на нем экономить, использовать лучше М200 или

vest-beton.ru

Пропорции бетона для армопояса

Готовим бетон на армопояс сами. Пропорции бетона. :: Фундамент. Бетон.Отмостка :

     Вопрос: Подскажите, пожалуйста, какие должны быть пропорции для бетона на армопояс, использовать будем цемент ПЦ-500. Заранее благодарю.

     Ответ:  В прошлом вопросе мы уже определились, что для заливки армопояса будем применять бетон марки 200. Это наиболее широко распространенный бетон в частном строительстве. На заводах ЖБИ и комбинатах это наиболее часто заказываемая марка бетона. Производство бетона  М200 ведется с различными наполнителями,применяется известковый, гранитный и гравийный  щебень.

    Что бы получить качественный бетон надо строго соблюдать весь технологический процесс его приготовления, выполнить все рекомендации по пропорциям и составу «ингредиентов» -наполнителей. Учитывать необходимо и размер фракций щебня и песка, их влажность и плотность и другие.

    Пропорции состава бетона между его составляющими как  правило установлены по обьему или весу. Обьем(вес) цемента принимают за единицу , а остальные материалы в единице обьема или веса. Для примера на 25 кг цемента на соотношение 1:3:5 надо взять песка 75 килограм и щебня 125 кг в весовом эквиваленте. Количество воды берется в соотношении цемента и воды равным 0.5, для нашего примера В/Ц=12.5 :25=0.5 Соотношения  составляющих при применении в бетоне портланд цемента марки 500 приведены в таблице:

Ваши соотношения 1:3.5:5.6

    Для изготовления одного м3 бетона марки 200 в домашних условиях при помощи бетономешалки принимается следующие компоненты:

-цемент ПЦ 500- 280 кг;

-песок – 0.5м3;

-щебень -0.8м3;

-вода  — 140 литров.

    Для правильного приготовления бетона все компоненты перемешиваются в сухую, а потом только добавляем воду. Если вы все сделали правильно и все пропорции соблюдены, наполнитель в бетоне не тонет и не всплывает- бетонная смесь должна быть однородная. Желательно при укладке бетона в опалубку с помощью отрезка арматуры разравнивать бетон по всей ее ширине, делать так сказать ручную выброукладку бетона. Не забывайте ежедневно поливать бетон до полного схватывания.

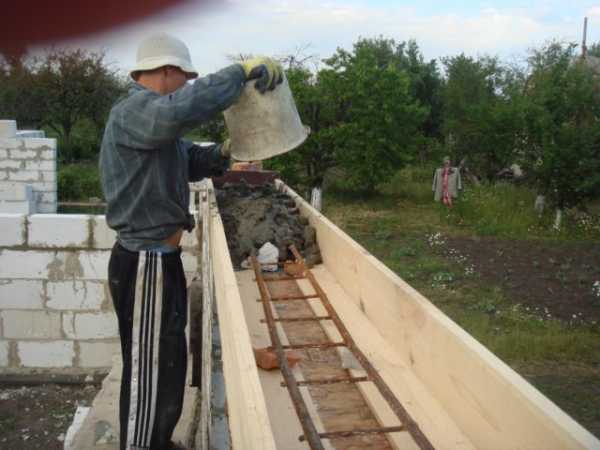

 Заливаем армопояс , а через 4-5 дней снимаем опалубку и смело укладываем плиты перекрытия. Удачи.

blogstroiki.ru

Бетон для армопояса

Главная » Статьи » Бетон для армопояса

• Дата: 14-04-2018
• Просмотров: 3760
• Рейтинг: 53

Оглавление: [скрыть]

• Опалубка для армопояса
• Создание арматурного каркаса
• Заливка опалубки
• Несколько советов

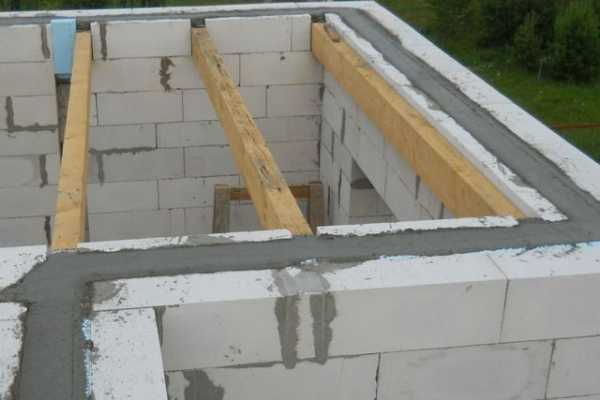

Армопояс, он же армировочный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс — это цельная железобетонная конструкция вокруг дома, повторяющая контур его стен.

В ее состав входит каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Такая смесь называется железобетоном.

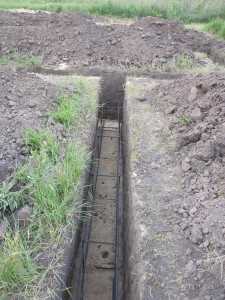

Армирование ленточного фундамента.

Армопояс — это тот же фундамент, но расположен он между этажами строения. Правильно залитый пояс служит для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

Армопояс рекомендуется заливать в следующих случаях:

• при мелкозаглубленном фундаменте;
• при строительстве здания на склоне горы или холма;
• если рядом находятся реки или овраги;
• если грунт под постройкой просадочный;
• в зоне сейсмической активности.

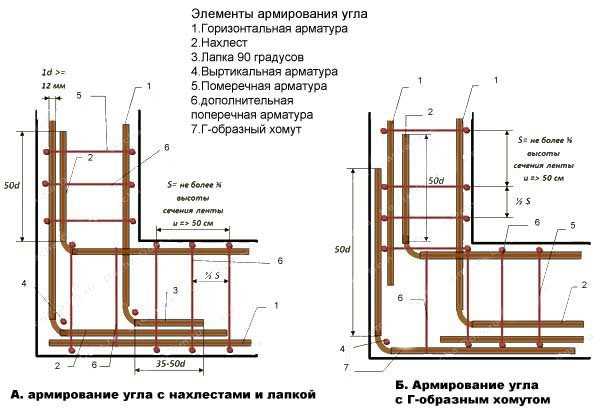

Схема армирования угла.

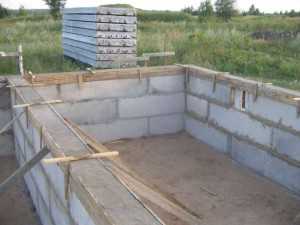

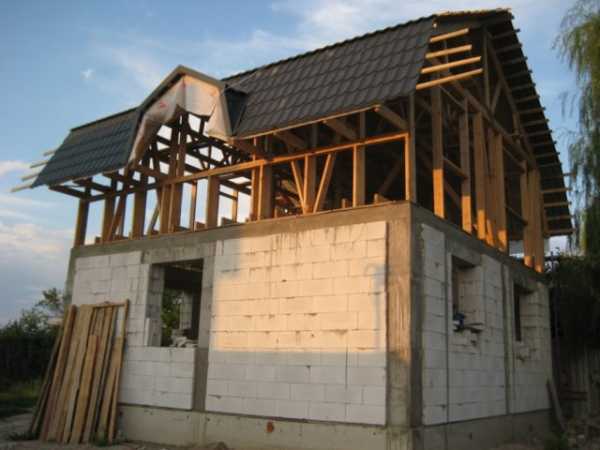

Чаще всего армопояс заливают, когда на стене уложен последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает сопротивляемость строения силе ветра, процессу усадки дома, сезонным колебаниям температур.

Если для стен из шлакоблока армопояс сооружать не обязательно, то строение из пеноблоков и газоблоков обязательно должно иметь армопояс. К стене из газосиликатного камня невозможно прикрепить брус, на котором будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется заливать 2 подобных пояса. Первый армопояс заливается после окончания кладки стен 1 этажа. На него позже будут уложены плиты потолочного перекрытия. После завершения кладки 2 этажа выполняется следующий армопояс. На него будут крепиться опоры для стропильной конструкции.

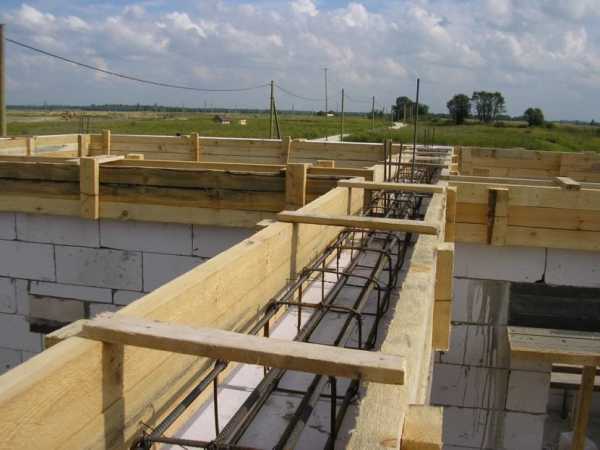

Опалубка для армопояса

Высота армированного пояса обычно составляет 30 см. Иногда она может быть чуть меньше или больше. Ширина его равна толщине стены. Для сооружения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится на внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. Должно получиться своеобразное корыто в 30 см высотой. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Можно сделать скрепляющие перемычки через каждый м. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться к оглавлению

Армирование ленточного фундамента.

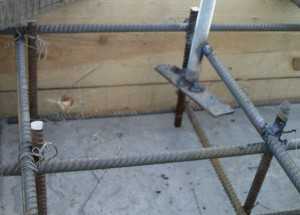

Каркас собирается из уложенных горизонтально прутьев арматуры диаметром 8-12 мм. Они обязательно должны быть ребристыми. К таким стержням крепче цепляется бетонная масса. Выкладываются они в 2 нитки. Сверху на продольные стержни накладываются поперечные перекладины в виде лесенки с шагом 70 см. Каркас сваривается или связывается вязальной проволокой. В углах здания арматура может дополнительно укрепляться приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают обломки кирпича, чтобы приподнять ее. Если нагрузка предполагается довольно высокая, для армирования используется не лесенка, а объемная конструкция из 4 продольных арматурных стержней, которые соединены в виде параллелепипеда. На концах и в середине они соединяются сваркой. Остальные точки соединения правильно связывать проволокой, так как сварка ослабляет структуру металла.

Вернуться к оглавлению

Рекомендуется перед заливкой верхнего армопояса заложить в опалубку куски проволоки через 80-100 см. Ею в дальнейшем будут крепиться к поясу деревянные брусья, на которых устанавливаются стропильные ноги. Для заливки используют обыкновенный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется залить за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры, чтобы выпустить воздух.

В жаркое время дня нужно обильно поливать конструкцию и укрывать ее полиэтиленовой пленкой. Делается это для того, чтобы бетон не потрескался в процессе интенсивного высыхания, а влага слишком быстро не испарялась. Так бетон быстро наберет прочность. Дня через 4-5 можно аккуратно размонтировать опалубку. Но для полного созревания бетона пройдет 2-3 недели. Рекомендуется для лучшей связки бетона со стеной сделать из забитых в блоки гвоздей или кусков проволоки своеобразного ежа.

Вернуться к оглавлению

Опытные строители рекомендуют делать несколько армированных поясов. Самый нижний пояс — это ростверк, фундамент. Глубина его залегания зависит от уровня залегания грунтовых вод, глубины промерзания почвы, состава грунта на участке строительства. Если траншея копается экскаватором, то подчищать ее придется вручную лопатой. После этого делается песчаная подушка. Толщина ее обычно делается 5-10 см. Песок смачивается и трамбуется. Для этого можно просто походить по ней.

Арматура может состоять из 4-5 жил диаметром 8-12 мм. Она должна немного возвышаться над песчаной подушкой. Для этого под нее подкладывают половинки кирпича. Сетку лучше не сваривать, а вязать. Для связывания используют вязальную проволоку. Бетон для заливки используют марки М100 или выше.

Следующий пояс делается в цоколе. Для него достаточно проложить 2 нитки арматуры и залить их бетоном марки М100 или М200. Опалубка может выполняться из кирпича. Внутрь укладывают арматурную сетку из 2-3 жил.

При толщине стен 510-610 мм, опалубку для следующего пояса делают из кирпича. Бетона при этом уйдет намного меньше, поэтому не стоит на нем экономить, использовать лучше М200 или М300.

Армопояс, залитый по всем правилам, является залогом прочности и долговечности здания. Не стоит экономить на материалах. Такая экономия может обернуться неизмеримо большими затратами в будущем.

moifundament.ru

Готовим бетон на армопояс сами. Пропорции бетона. :: Фундамент. Бетон.Отмостка :

     Вопрос: Подскажите, пожалуйста, какие должны быть пропорции для бетона на армопояс, использовать будем цемент ПЦ-500. Заранее благодарю.

     Ответ:  В прошлом вопросе мы уже определились, что для заливки армопояса будем применять бетон марки 200. Это наиболее широко распространенный бетон в частном строительстве. На заводах ЖБИ и комбинатах это наиболее часто заказываемая марка бетона. Производство бетона  М200 ведется с различными наполнителями,применяется известковый, гранитный и гравийный  щебень.

    Что бы получить качественный бетон надо строго соблюдать весь технологический процесс его приготовления, выполнить все рекомендации по пропорциям и составу «ингредиентов» -наполнителей. Учитывать необходимо и размер фракций щебня и песка, их влажность и плотность и другие.

    Пропорции состава бетона между его составляющими как  правило установлены по обьему или весу. Обьем(вес) цемента принимают за единицу , а остальные материалы в единице обьема или веса. Для примера на 25 кг цемента на соотношение 1:3:5 надо взять песка 75 килограм и щебня 125 кг в весовом эквиваленте. Количество воды берется в соотношении цемента и воды равным 0.5, для нашего примера В/Ц=12.5 :25=0.5 Соотношения  составляющих при применении в бетоне портланд цемента марки 500 приведены в таблице:

Ваши соотношения 1:3.5:5.6

    Для изготовления одного м3 бетона марки 200 в домашних условиях при помощи бетономешалки принимается следующие компоненты:

-цемент ПЦ 500- 280 кг;

-песок – 0.5м3;

-щебень -0.8м3;

-вода  — 140 литров.

    Для правильного приготовления бетона все компоненты перемешиваются в сухую, а потом только добавляем воду. Если вы все сделали правильно и все пропорции соблюдены, наполнитель в бетоне не тонет и не всплывает- бетонная смесь должна быть однородная. Желательно при укладке бетона в опалубку с помощью отрезка арматуры разравнивать бетон по всей ее ширине, делать так сказать ручную выброукладку бетона. Не забывайте ежедневно поливать бетон до полного схватывания.

 Заливаем армопояс , а через 4-5 дней снимаем опалубку и смело укладываем плиты перекрытия. Удачи.

blogstroiki.ru

Армопояс под мауэрлат.

Армопояс, что это такое – это непрерывная железобетонная конструкция укладываемая поверх стен, по всему периметру.

Зачем нужен армопояс.

Армопояс предназначен для лучшего сопротивления строительной конструкции постоянным деформирующим нагрузкам: ветровых, неравномерной усадки конструкции, неравномерной осадки почвы под конструкцией, небольших сдвигов почвы, сезонных и суточных температурных колебаний, осадков и т.д.

Размеры армопояса.

Размеры армопояса для кровли могут быть следующими: высота в 200 мм, минимум 150 мм, но не более ширины стены (нет смысла), а ширина армопояса на внутренних стенах будет соответствовать ширине стены а на наружных тоже ширине стены но за минусом утеплителя, в некоторых случаях и за минусом опалубки.

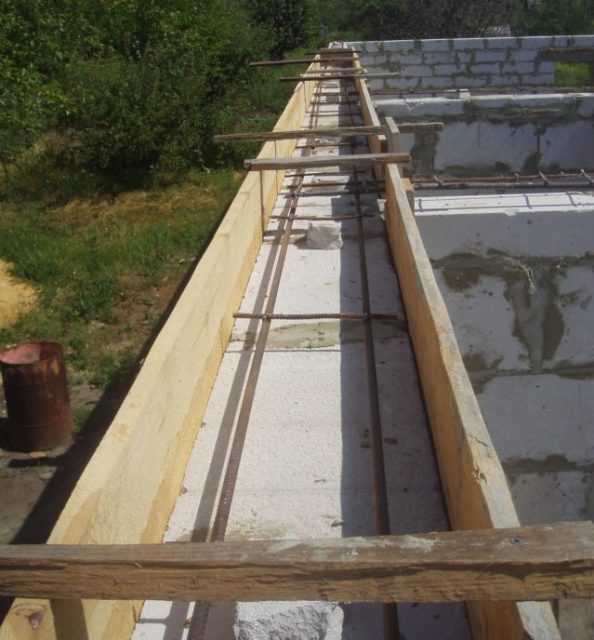

Опалубка армопояса.

Доски опалубки можно расположить на стене. Но в этом случае после снятия опалубки образуются ниши.

Или использовать вариант монтажа с выносом за стену.

Для изготовления опалубки лучше всего использовать специальную ламинированную фанеру а не доски, так как найти доску с идеальной геометрией не так просто. А фанера обеспечит заливку и последующее выравнивание ровно по её вершине, по уровню.

Утепление армопояса.

Коэффициент теплопроводности монолитного пояса должен быть не меньше чем коэффициент теплопередачи стены, на которой он находится.

В среднем это 100 мм снаружи и 30-50 мм на внутренней стороне стены.

Схема сетки армопояса.

Схема для изготовления сетки армопояса выглядит следующим образом: он состоит из четырех и более продольных, рабочих, стержней; промежуточных хомутов-перемычек и скрепляющей их вязальной проволоки. На срезе такой каркас должен представлять собой прямоугольник либо квадрат.

Арматура для армопояса.

Продольная арматура используется диаметром 10-12 мм. На стыках и углах стен, жёсткость сетки армопояса не должна прерываться и должна быть добавлена дополнительная. Для этого накладывается дополнительный загнутый прут арматуры и заводится на 30-40 см. на каждую сторону.

Также армирование можно, да пожалуй и лучше производить композитной арматурой которая дешевле, легче, с ней проще работать, не гниет, больше усилие на разрыв.

Через промежутки в 20-40 см продольные стержни скрепляются перемычками-хомутами, которые имеют конструктивный характер, в их качестве выступает арматура диаметром 6-8 мм. При черезмерно большом шаге размещение хомутов может привести к смещению продольных стержней арматуры при заливке, что в последствии приведёт к неправильной работе армопояса.

Для соединения элементов каркаса лучше применять вязальную проволоку а не сварку, так как сварка ослабляет арматуру и подвергает это место коррозии.

Что бы избежать коррозии арматуры, она должна отступать от краёв армопояса. Для этого используются пластиковые фиксаторы для арматуры с радиусом 2,5 см.

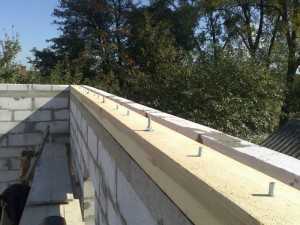

Шпилька для крепления мауэрлата.

Армопояс стены, для последующего крепления на него мауэрлата, оснащается шпильками, которые выступают за пределы на высоту мауэрлата и 3-4 см. Шпилька используется не менее 12 мм в диаметре и устанавливатся на расстоянии друг от друга в 1 метр и крепится к хомутам вязальной проволокой.

Марка бетона для армопояса.

Требования к бетонной смеси заключается в том, чтобы использовать марку не ниже М200. Можно также изготовить его самостоятельно придерживаясь соотношения: цемент – 1 часть, песок – 2,8 части, щебень – 4,8 части. Вода должна составлять 20% общего объёма.

Рассчитать пропорции бетона.

цемент — 0;песок — 0;щебня — 0

Желательно брать промытый песок и щебень – это освобождает его от вредных добавок. Для повышения плотности вместо щебня используют гравий.

Заливка армопояса.

При заливке в смеси образуются пустоты, их можно удалить при помощи арматуры, проштыковав или провибрировав бетон. Провибрирование можно делать примерно через метр.

Периодическое увлажнение бетона способствует повышению его прочности, поэтому лучше всего каждый день его увлажнять. Уже через 4-5 дней можно будет снимать опалубку, однако полная готовность наступит только через несколько недель

vashakrovlja.ru

Калькулятор количества бетона для заливки армопояса — считаем быстро и точно!

После возведения стен дома из штучных материалов (кирпичей или блоков), следующей важной операцией обычно идет заливка армированного пояса. Особую важность этот элемент общей конструкции приобретает при строительстве домов из газосиликатных блоков – подобная верхняя обвязка нужна и для придания жёсткости всей «коробке», и для крепления мауэрлата, то есть в качестве своеобразного  «ленточного фундамента» для последующего монтажа крыши.

Калькулятор количества бетона для заливки армопояса

Случается, что ведущие самостоятельное строительство хозяева участков, пытаясь сэкономить на всем, ищут способы, как можно обойтись без армопояса, какие есть технологии крепления мауэрлата прямо на блочную или кирпичную кладку. И хотя, да, такие методы теоретически существуют, назвать их абсолютно надежными – очень сложно. Поэтому – добрый совет: никогда не отказываться от армированного пояса, тем более, что в ряде случаев он и не потребует слишком больших финансовых и трудовых затрат.

А чтобы оценить масштаб предстоящей работы, используйте калькулятор количества бетона для заливки армопояса – он не только покажет количество раствора, но и даст «раскладку» по исходным ингредиентам для его самостоятельного приготовления.

Некоторые пояснения по проведению расчетов будут приведены ниже.

Калькулятор количества бетона для заливки армопояса

Пояснения по выполнению расчетов

Ничего сложного в расчете нет – важно лишь правильно указать исходные данные.

• Армированный пояс может заливаться по всему периметру сплошным, замкнутым контуром – это идеальный вариант, так как стены получают надежную обвязку. Но иногда, например, в тех случаях, когда планируется двухскатная крыша, и при этом на боковых стенах возводятся кирпичные (блочные) фронтоны – армопоясы пускают только по линиям стен, на которые будут опираться стропила. Случается и так, что особенности проекта дома требуют наличия такого пояса и по внутренним стенам-перегородкам. В любом из перечисленных случаев, в поле ввода калькулятора необходимо указать суммарную промеренную длину создаваемого армопояса (в метрах).
• Для заливки армированного пояса могут применяться специальные U-блоки особой конфигурации, в которых предусмотрен соответствующий «канал». Ввиду дороговизны таких изделий, самодеятельные строители нередко изготавливают подобные блоки их рядовых, или же монтируют съемную опалубку, зачастую – со слоем утепления. В поле ввода ширины пояса необходимо указать расстояние между противоположными стенками такой съёмной или несъемной опалубки (в миллиметрах). Если применяются U-блоки заводского производства, то у них канал несколько сходится по трапеции книзу. Поэтому ширина канала, промеренная сверху, уменьшается на 10 мм.
• Третий размерный параметр – это глубина канала под заливку, то есть, по сути, толщина создаваемого армированного пояса.
• Для заливки армированного пояса обычно бывает достаточно бетона марочной прочности М200, который удобнее всего изготавливать из портландцемента ПЦ400, с использованием песка и гравия (щебня) с фракцией до 20 мм.

В программе расчета уже учтены все необходимые пропорции для составления такого бетонного раствора. Таким образом, итоговый результат будет показан:

— Общим объемом бетонного раствора, необходимым для заливки армопояса.

— Количеством необходимых ингредиентов для его изготовления. Причем, это будет показано и в весовом, и в объемном эквиваленте – обе этих величины могут быть востребованы, например, одна при покупке материала, вторая – при загрузке бетономешалки.

Об армированном поясе под мауэрлат – подробнее…

Полемика вокруг вопросов строительства из газосиликатных блоков – одна из самых оживленных. Обязательно ли заливать армированный пояс, или же можно крепить мауэрлат к газобетонным блокам без армопояса — читайте об этом в специальной публикации нашего портала.

stroyday.ru

vest-beton.ru

Калькулятор количества бетона для заливки армопояса — считаем быстро и точно!

После возведения стен дома из штучных материалов (кирпичей или блоков), следующей важной операцией обычно идет заливка армированного пояса. Особую важность этот элемент общей конструкции приобретает при строительстве домов из газосиликатных блоков – подобная верхняя обвязка нужна и для придания жёсткости всей «коробке», и для крепления мауэрлата, то есть в качестве своеобразного  «ленточного фундамента» для последующего монтажа крыши.

Калькулятор количества бетона для заливки армопояса

Случается, что ведущие самостоятельное строительство хозяева участков, пытаясь сэкономить на всем, ищут способы, как можно обойтись без армопояса, какие есть технологии крепления мауэрлата прямо на блочную или кирпичную кладку. И хотя, да, такие методы теоретически существуют, назвать их абсолютно надежными – очень сложно. Поэтому – добрый совет: никогда не отказываться от армированного пояса, тем более, что в ряде случаев он и не потребует слишком больших финансовых и трудовых затрат.

А чтобы оценить масштаб предстоящей работы, используйте калькулятор количества бетона для заливки армопояса – он не только покажет количество раствора, но и даст «раскладку» по исходным ингредиентам для его самостоятельного приготовления.

Некоторые пояснения по проведению расчетов будут приведены ниже.

Калькулятор количества бетона для заливки армопояса

Пояснения по выполнению расчетов

Ничего сложного в расчете нет – важно лишь правильно указать исходные данные.

• Армированный пояс может заливаться по всему периметру сплошным, замкнутым контуром – это идеальный вариант, так как стены получают надежную обвязку. Но иногда, например, в тех случаях, когда планируется двухскатная крыша, и при этом на боковых стенах возводятся кирпичные (блочные) фронтоны – армопоясы пускают только по линиям стен, на которые будут опираться стропила. Случается и так, что особенности проекта дома требуют наличия такого пояса и по внутренним стенам-перегородкам. В любом из перечисленных случаев, в поле ввода калькулятора необходимо указать суммарную промеренную длину создаваемого армопояса (в метрах).
• Для заливки армированного пояса могут применяться специальные U-блоки особой конфигурации, в которых предусмотрен соответствующий «канал». Ввиду дороговизны таких изделий, самодеятельные строители нередко изготавливают подобные блоки их рядовых, или же монтируют съемную опалубку, зачастую – со слоем утепления. В поле ввода ширины пояса необходимо указать расстояние между противоположными стенками такой съёмной или несъемной опалубки (в миллиметрах). Если применяются U-блоки заводского производства, то у них канал несколько сходится по трапеции книзу. Поэтому ширина канала, промеренная сверху, уменьшается на 10 мм.
• Третий размерный параметр – это глубина канала под заливку, то есть, по сути, толщина создаваемого армированного пояса.
• Для заливки армированного пояса обычно бывает достаточно бетона марочной прочности М200, который удобнее всего изготавливать из портландцемента ПЦ400, с использованием песка и гравия (щебня) с фракцией до 20 мм.

В программе расчета уже учтены все необходимые пропорции для составления такого бетонного раствора. Таким образом, итоговый результат будет показан:

— Общим объемом бетонного раствора, необходимым для заливки армопояса.

— Количеством необходимых ингредиентов для его изготовления. Причем, это будет показано и в весовом, и в объемном эквиваленте – обе этих величины могут быть востребованы, например, одна при покупке материала, вторая – при загрузке бетономешалки.

Об армированном поясе под мауэрлат – подробнее…

Полемика вокруг вопросов строительства из газосиликатных блоков – одна из самых оживленных. Обязательно ли заливать армированный пояс, или же можно крепить мауэрлат к газобетонным блокам без армопояса — читайте об этом в специальной публикации нашего портала.

stroyday.ru

Как залить армированный пояс?

Главная|Армирование|Как залить армированный пояс?

Дата: 23 сентября 2018

Просмотров: 4775

Коментариев: 0

Армопояс – специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

• недостаточно заглубленный фундамент;
• расположены в непосредственной близости овраги и водоемы;
• здание построено в условиях горного рельефа;
• возможна усадка грунта под постройкой;
• объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

• Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
• Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
• выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Сооружая каркас, обращайте внимание на его непрерывность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: лежни или стойки коньков, опирающиеся на другие стены здания, которые не являются капитальными. На них в данной ситуации также должен сооружаться каркас усиления. Контроль горизонтальности верхнего края проверяйте с помощью водяного уровня.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы работ по монтажу включают:

Используя эти рекомендации, вы получите качественную опалубку для пояса, которая будет обладать необходимыми характеристиками.

Специфика армирования

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней. Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает сложностей

Подготовка бетона

Возможно использование раствора, применяемого при кладке кирпича, базирующегося на основе песчано-гравийной смеси. Для этого применяется речной песок, крупные фракции гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешиваем с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируем по предварительно натянутой строительной нити.

Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

• опалубка для армопояса по технологии бетонируется в один прием;
• работы выполняйте непрерывно;
• раствор желательно подавать бетононасосом непосредственно в деревянную форму;
• заливайте бетон, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон с маркой не менее М 200;
• недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
• использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
• на протяжении 3-х недель бетонная масса должна выстояться;
• в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

pobetony.ru

moizagorod.ru

бетон для заливки и его пропорции (видео)

Армопояс, он же армировочный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс — это цельная железобетонная конструкция вокруг дома, повторяющая контур его стен.

В ее состав входит каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Такая смесь называется железобетоном.

Армирование ленточного фундамента.

Армопояс — это тот же фундамент, но расположен он между этажами строения. Правильно залитый пояс служит для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

Армопояс рекомендуется заливать в следующих случаях:

• при мелкозаглубленном фундаменте;
• при строительстве здания на склоне горы или холма;
• если рядом находятся реки или овраги;
• если грунт под постройкой просадочный;
• в зоне сейсмической активности.

Схема армирования угла.

Чаще всего армопояс заливают, когда на стене уложен последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает сопротивляемость строения силе ветра, процессу усадки дома, сезонным колебаниям температур.

Если для стен из шлакоблока армопояс сооружать не обязательно, то строение из пеноблоков и газоблоков обязательно должно иметь армопояс. К стене из газосиликатного камня невозможно прикрепить брус, на котором будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется заливать 2 подобных пояса. Первый армопояс заливается после окончания кладки стен 1 этажа. На него позже будут уложены плиты потолочного перекрытия. После завершения кладки 2 этажа выполняется следующий армопояс. На него будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота армированного пояса обычно составляет 30 см. Иногда она может быть чуть меньше или больше. Ширина его равна толщине стены. Для сооружения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится на внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. Должно получиться своеобразное корыто в 30 см высотой. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Можно сделать скрепляющие перемычки через каждый м. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться к оглавлению

Создание арматурного каркаса

Армирование ленточного фундамента.

Каркас собирается из уложенных горизонтально прутьев арматуры диаметром 8-12 мм. Они обязательно должны быть ребристыми. К таким стержням крепче цепляется бетонная масса. Выкладываются они в 2 нитки. Сверху на продольные стержни накладываются поперечные перекладины в виде лесенки с шагом 70 см. Каркас сваривается или связывается вязальной проволокой. В углах здания арматура может дополнительно укрепляться приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают обломки кирпича, чтобы приподнять ее. Если нагрузка предполагается довольно высокая, для армирования используется не лесенка, а объемная конструкция из 4 продольных арматурных стержней, которые соединены в виде параллелепипеда. На концах и в середине они соединяются сваркой. Остальные точки соединения правильно связывать проволокой, так как сварка ослабляет структуру металла.

Вернуться к оглавлению

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса заложить в опалубку куски проволоки через 80-100 см. Ею в дальнейшем будут крепиться к поясу деревянные брусья, на которых устанавливаются стропильные ноги. Для заливки используют обыкновенный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется залить за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры, чтобы выпустить воздух.

В жаркое время дня нужно обильно поливать конструкцию и укрывать ее полиэтиленовой пленкой. Делается это для того, чтобы бетон не потрескался в процессе интенсивного высыхания, а влага слишком быстро не испарялась. Так бетон быстро наберет прочность. Дня через 4-5 можно аккуратно размонтировать опалубку. Но для полного созревания бетона пройдет 2-3 недели. Рекомендуется для лучшей связки бетона со стеной сделать из забитых в блоки гвоздей или кусков проволоки своеобразного ежа.

Вернуться к оглавлению

Несколько советов

Опытные строители рекомендуют делать несколько армированных поясов. Самый нижний пояс — это ростверк, фундамент. Глубина его залегания зависит от уровня залегания грунтовых вод, глубины промерзания почвы, состава грунта на участке строительства. Если траншея копается экскаватором, то подчищать ее придется вручную лопатой. После этого делается песчаная подушка. Толщина ее обычно делается 5-10 см. Песок смачивается и трамбуется. Для этого можно просто походить по ней.

Арматура может состоять из 4-5 жил диаметром 8-12 мм. Она должна немного возвышаться над песчаной подушкой. Для этого под нее подкладывают половинки кирпича. Сетку лучше не сваривать, а вязать. Для связывания используют вязальную проволоку. Бетон для заливки используют марки М100 или выше.

Следующий пояс делается в цоколе. Для него достаточно проложить 2 нитки арматуры и залить их бетоном марки М100 или М200. Опалубка может выполняться из кирпича. Внутрь укладывают арматурную сетку из 2-3 жил.

При толщине стен 510-610 мм, опалубку для следующего пояса делают из кирпича. Бетона при этом уйдет намного меньше, поэтому не стоит на нем экономить, использовать лучше М200 или М300.

Армопояс, залитый по всем правилам, является залогом прочности и долговечности здания. Не стоит экономить на материалах. Такая экономия может обернуться неизмеримо большими затратами в будущем.

moifundament.ru

Армированные пояса – гарантия долговечности дома

Почти все знают, что при строительстве дома поверх стен делают армированный пояс, который предназначен для равномерной передачи веса кровельных конструкций на стены здания. Но далеко не каждый знает, что таких поясов должно быть несколько.

Вообще для каждого сколько-нибудь значительного строительства армопояса очень важны. Они выполняют важные функции и без них вопрос прочности дома решить просто невозможно.

Армопояс и его функции

Армированный пояс является замкнутой железобетонной конструкцией, которая опоясывает несущие стены здания. Это довольно простой, но очень важный конструктивный элемент, состоящий из арматурного каркаса, залитого бетоном.

Его основными функциями являются:

• Предотвращение неравномерной усадки конструкции, возникающей при подвижках почвы. Это препятствует смещениям стеновых конструкций, которое может привести к разрушению здания.
• Сокращает риск возникновения точечных нагрузок и трещин, возникающих в результате просчетов при проектировании здания и ошибок при производстве строительных работ.
• Обеспечивает равномерную передачу вертикальных нагрузок от вышележащих конструкций к нижележащим.
• Позволяет выровнять уровень кладки, благодаря тому, что жидкий бетон армопояса при заливке образует строго горизонтальную поверхность.

Таким образом, бетонный армированный пояс значительно увеличивает степень сопротивления здания воздействию деформаций и нагрузок, которые возникают при неравномерной усадке грунта под фундаментом и при воздействии атмосферных факторов.

Типы разгрузочных поясов

Существует четыре основных вида армированных поясов:

• Ростверк – располагается под фундаментом (при свайном фундаменте связывает верхушки свай в единую конструкцию).
• Цокольный пояс – разделяет фундамент и несущие стены здания.
• Межэтажный армопояс – заливают между плитами перекрытия и верхней частью стеновой кладки. Таких поясов может быть несколько, обычно их количество совпадает с количеством этажей.
• Подкрышный разгрузочный пояс – к нему крепят мауэрлат, на который опираются стропильные ноги.

Ростверк

Обычно это подземное сооружение, на который опирается ленточный фундамент будущего дома. Только в случае со свайным или столбчатым фундаментом ростверк служит для связи отдельных элементов и располагается выше уровня земли.

Для устройства ростверка необходимо вырыть траншею, глубина и ширина которой определяется глубиной промерзания грунта, его видом, глубиной залегания грунтовых вод и климатическими условиями. Желательно, чтобы еще на стадии проектирования дома, на участке были произведены геологические изыскания, и залегание подошвы фундамента определил специалист.

Дно траншеи засыпают смесью щебня и песка слоем толщиной около 5 – 10 см и тщательно трамбуют. Если грунт твердый и сухой, то подушку под армопояс можно сделать только из песка. Для облегчения процесса уплотнения подушки, песок можно поливать водой.

На следующем этапе нужно уложить арматуру. В зависимости от типа грунта это можно сделать двумя способами:

• Если на участке нормальные грунты и уровень грунтовых вод невысок, то в качестве каркаса пояса можно использовать сетку из рифленых арматурных стержней диаметром 10 – 12 мм. Она должна состоять из 4 – 6 жил.

Нужно следить, чтобы арматура не касалась земли и располагать ее так, чтобы после заливки конструкции она была защищена слоем бетона толщиной не менее 50 – 60 мм. Любой контакт с почвой ускорит коррозию металла и снизит прочность армопояса.

• Если участок расположен в зоне высоких грунтовых вод или на пучинистых грунтах, то армопояс должен быть максимально прочным, так как подвижки грунта здесь более вероятны, чем в первом случае. Поэтому для армирования пояса используется не стека, а настоящий каркас, связанный из 4-х арматурных стержней диаметром 12 – 16 мм, связанных вязальной проволокой с шагом обвязки не более 200 мм.

Каркас нужно именно вязать, а не варить, так как сварка «отпускает» металл и он частично теряет прочность.

Для устройства подушки в этой ситуации лучше использовать не обычный песок, а граншлак (гранулированный доменный шлак). Так как шероховатость его зерен выше, чем у песка или обычного щебня, он лучше уплотняется и со временем превращается практически в монолит.

Размеры ростверка находятся в довольно широких рамках:

• высота от 300 до 500 мм;
• ширина от 700 до 1200 мм, но в любом случае не меньше ширины фундамента.

Для заливки ростверка лучше использовать бетон марки не ниже, чем 200, а лучше выше. Весь бетон нужно уложить за один раз, чтобы  в теле пояса не было швов, и он представлял собой монолит. После заливки пояса необходимо проверить горизонтальность его поверхности, ведь она будет служит опорой для стеновой кладки.

Не стоит думать, что ростверк нужно заливать только под внешними стенами, он должен располагаться под всеми несущими стенами здания, без исключений.

Цокольный армопояс

После устройства ленточного фундамента из  железобетонных блоков или кирпича нужно залить второй разгрузочный пояс – цокольный. Его монтаж также является обязательным.

В зависимости от материала перекрытия, цокольный пояс может  монтироваться следующим образом:

• Его заливают только по периметру здания, если запроектированы легкие деревянные перекрытия.
• В случае с железобетонными перекрытиями (плитными или монолитными) цокольный пояс нужно заливать так же, как и ростверк, под всеми несущими стенами.

Этот пояс служить для дополнительного укрепления фундамента. Его можно делать не столь мощным, как ростверк.

Размеры цокольного армопояса находятся в пределах:

• высота от 200 до 400 мм;
• ширина – не менее толщины внешней стены дома (обычно это 510 – 640 мм).

Так как этот пояс является дополнением к ростверку, то использовать для его армирования каркас необязательно, можно обойтись сеткой из рифленой арматуры диаметром 12 мм, у которой шаг поперечных перемычек не превышает 100 мм.

Необходимо устроить слой горизонтальной гидроизоляции по верху цокольного пояса. Иначе капиллярная влага из бетона будет проникать в материал стен, что недопустимо.

Межэтажный разгрузочный пояс

Если здание имеет более одного этажа, устройство такого пояса необходимо. Его заливают вдоль несущих стен на уровне опирания железобетонных перекрытий.

Его основной функцией является равномерное распределение веса перекрытия на несущие конструкции здания и противодействие «расхождению» стен вследствие распирания.

Для каркаса используют арматуру диаметром 12 мм. Его высота обычно не превышает 400 мм, а ширина определяется шириной стены с учетом внешнего слоя бетона.

В случае деревянных перекрытий выполнение этого пояса не является обязательным.

Мауэрлатный (подкрышный) армопояс

Устройством этого пояса пренебрегать нельзя ни при каких обстоятельствах. Ввиду большого веса кровельных конструкций и всегда присутствующих в них распирающих усилий, верхний армопояс имеет большое значение для нормальной эксплуатации всего здания.

Он выполняет следующие функции:

• Служит для надежного крепления мауэрлата, в который упираются стропильные ноги.
• Способствует равномерному распределению нагрузок от кровли на стены здания.
• Дает возможность выровнять верхнюю горизонталь стен, без которой невозможен качественный монтаж стропильной системы.

Если проект дома предусматривает устройство наслонных стропил, необходимо устроить подкрышный пояс и по средней несущей стене, на которой располагается лежень, служащий опорой для коньковых стоек.

Рекомендуется при заливке пояса сразу предусмотреть устройство в нем шпилек, к которым будет крепиться деревянный мауэрлат.

Общие рекомендации

Бетон для заливки армопоясов можно приготовить самостоятельно, используя компоненты в следующей пропорции: 1 ведро цемента : 2 ведра щебня : 2 ведра песка.

Для производства работ лучше использовать плотный бетон, так как он оказывает меньшее давление на опалубку, чем более жидкий.

Особое внимание нужно обратить на качественное уплотнение бетона при укладке.

Нужно строго выдерживать сроки и условия созревания бетонной смеси. Для предотвращения слишком быстрого высыхания бетона, его нужно укрыть изоляционным материалом и регулярно увлажнять. Прочность бетона находится в прямой зависимости от времени его созревания – чем дольше зреет, тем большую прочность приобретает.

В некоторых случаях устройство поясов не является обязательным:

• При строительстве домов каркасного или каркасно-панельного типа, а также зданий из дерева.
• Если фундамент здания представляет собой «плавающую» монолитную плиту, ростверк и цокольный пояс не предусмотрены.
• Если под ленточным фундаментом не сделан ростверк, то устройство цокольного пояса также теряет смысл.
• При устройстве свайного или столбчатого фундамента ростверк, объединяющий сваи, одновременно является и цокольным армопоясом.

Армированные пояса здания являются исключительно важными конструктивными элементами его каркаса. Их устройство не требует больших затрат и использования сложных технологий, но играет большую роль в повышении надежности и долговечности здания.

diskmag.ru

Армопояс | Наш Уютный дом

Армопояс для пенобетона, газобетона

   Армопояс  – железобетонная конструкция, которая лежит на стенах по    периметру  всего здания. Армопояс должен быть монолитным и  заливаться  бетон должен в  один день.   Предназначение – повышение  устойчивости  здания различным видам  нагрузок и деформации. Это    неравномерная усадка    почвы под зданием, изменение  температуры в  течении года.

Назначения армопояса.

Бетонный армопояс для вспененных бетонов рекомендуется в обязательном порядке по нескольким  причинам:

Во-первых,  при монтаже крыши стропила  опираются на муэрлат , а муэрлат крепят при помощи шпилек или турбовинтов к стене, а газобетонные блоки не настолько крепки, они могут треснуть или расколоться.

Во-вторых, конструкция крыши имеет довольно солидный вес  и  на стены идет большая нагрузка, а армопояс распределяет нагрузку равномерно по всему каркасу дома

В-третьих, если балки положить на газобетон, то будет большое давление в одном месте, и газобетон может постепенно крошится и вдавливаться.

В-четвертых, при двускатной крыше в результате нагрузок на стропила происходит как – бы расталкивание стен в стороны , армопояс придает жесткости стенам.

    Опалубка для армопояса.

Самый  удобный вариант  каркас из досок, есть доска обрезанная с одной  стороны,  обрезанную сторону ложим к верху для удобства заливки  бетона. Высота  армопояса в среднем 20-30 см,  при многоэтажном  строительстве она  увеличивается, по толщине  он будет  соответствует  ширине стены из газобетона.

При монтаже опалубки армопояса, нижняя часть короба стягивается между собой шпильками, а сверху чтобы бетон не раздавил конструкцию через каждый метр прикручиваются поперечные стяжки (могут быть деревянные бруски)

Обязательно опалубку нужно выставить по уровню т.к у нас верх опалубки это наш уровень заливки.

Если доска узкая то можно срастить  несколько досок  между собой для получения нужной высоты опалубки(20-30см).

Арматурный каркас для армопояса

 После опалубки переходим к вязанию арматурного каркаса . Состоит каркас  из четырех прутьев и в разрезе получится  прямоугольник или квадрат . Арматура должна быть в середине пояса и отступать на 3-5 см от краев конструкции. Чтобы арматура не лежала на газобетоне нужно поднять на 3см и подложить  крупным щебнем.. Все части каркаса связываются вязальной проволокой.

    Заливка бетоном

 Когда все подготовительные работы завершены, приступаем к заливке  пояса бетоном. Для этого можно использовать готовый покупной бетон  или приготовить самостоятельно.

Можно по имеющимся размерам посчитать нужный объем  бетона, для дома в 80кв.м потребуется где-то  3-5 куб.м бетона . В таких маленьких объемах экономней его приготовить самостоятельно . В бетономешалке приготовим бетон в пропорции 1:2:3, цемент: песок: щебень соответственно ,  добавляя воду, довести раствор до нужной консистенции.

ВАЖНО, чтобы армопояс заливался одним днем. Если же сделать этого не получается, нужно делать вертикальный срез, поставив временную вертикальную перемычку из досок. При продолжении заливки перемычка уберается, место стыка  поливается водой. Важно что-бы не было пустот внутри бетона, для этого берем кусок арматуры и уплотняем бетон  – просто протыкиваем его.

Если это лето, то нужно поливать бетон водой, но не в коем случае не накрывать пленкой, может «перегореть». Через 3-4 дня,  опалубку можно снимать.

Если это лето, то нужно поливать бетон водой, но не в коем случае не накрывать пленкой, может «перегореть». Через 3-4 дня,  опалубку можно снимать.

nash-domik.com
