Отличие светодиодов 3528 и 5050 — База знаний Novolampa

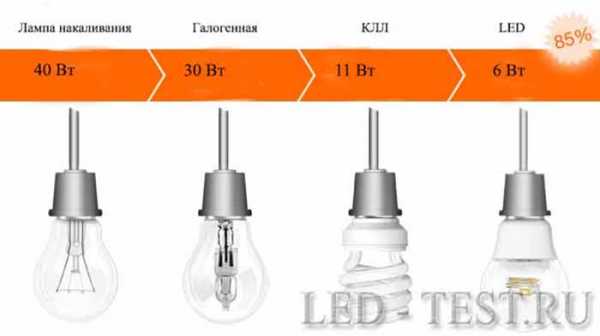

Современные производители и пользователи говорят о светодиодном освещении как о самом технологичном, высоконадежном, экологичном. Светодиоды 3528, 2835, 5050, 5630, 5730 выигрывают в сравнении с галогеновыми, неоновыми и другими приборами прошлого поколения, так как обладают широким спектром применения, считаются экономичными и при этом максимально эффективными по светоотдаче. Подобное описание определенно вызывает доверие.
В статье приведены подробные характеристики LED 5050 и LED 3528, что поможет увидеть разницу светодиодов. Для начала выясним, какой смысл скрывается за англоязычной аббревиатурой SMD. Surface Mounted Devices — так называются устройства поверхностного монтажа. Основное отличие 5050 и 3528 заключается в габаритах. Параметры обозначаются цифрой в названии диода. У LED 5050 ширина и длина совпадают — 5 мм. У LED 3528 соотношение сторон составляет 3,5 х 2,8 мм.
SMD 3528
SMD 5050
Маркировка 3528 означает, что чип располагает одним кристаллом и двумя выводами для подключения. Такие диоды монохромны: воспроизводят один цвет (белый, синий, красный, зеленый, желтый). А еще миниатюрны, благодаря чему ленты/лампы на их базе удобно использовать для точечного освещения — например, если нужно сделать акцент на конкретной детали интерьера.
Приборы, внутрь которых встроены SMD 5050, обладают мощным световым потоком, поэтому легко справляются и с декоративной иллюминацией, и с полноценным освещением. Диод состоит из трех кристаллов и шести выводов для подключения. Форм-фактор и цена чуть больше, чем у предшественника. Зато показатели светоотдачи на площадь светодиода тоже отличаются в лучшую сторону.
Нередко на упаковках 3528 и 5050 встречается обозначение RGB. Так компании помечают, что в конструкции имеются синие, красные и зеленые кристаллы. Управление происходит с помощью контроллера или специального приложения на планшетном компьютере (смартфоне).
Полезно помнить, что в RGB-лентах на основе SMD 3528 каждый элемент отвечает только за один цвет. К примеру, вы хотите получить желтое свечение, соответственно, подключаете красные и зеленые светодиоды. Синие диоды остаются в потухшем состоянии. Следовательно, провалы и разбежка световых пятен неизбежны.
RGB 5050 способы беспрепятственно производить практически любые оттенки и, благодаря смешению, радовать глаза равномерным естественным белым цветом.
Уровень освещённости в условиях полной темноты
Характеристики
В этом блоке приведем основные данные, на которые может обращать внимание потребитель в случае покупки. В каждом пункте представлены два показателя. Первый относится к SMD 3528, а второй — к SMD 5050.
- Световой поток достигает 5,5 лм / 18,0 лм.
- Мощность составляет примерно 0,10 Вт на 100 м² / 0,21 Вт на 120 м².
- Показатель номинального тока — 0,025 А / 0,060 А.
- Напряжение — 3,2 В / 3,3 В.
- Угол свечения — 120° / 125°.
- Внешний вид матрицы SMD 3528 (слева) и 5050 (справа).
Не следует забывать, что спецификации различных фирм могут расходиться. Внимательно читайте инструкцию перед приобретением товара.
Разновидности светодиодов
Рассмотрим светодиодные ленты 3528 и 5050. Их принято разделять по количеству LED-диодов на 1 м, которых традиционно бывает 30, 60, 72, 120, 240 штук.
Ленты выпускаются в том числе под разное напряжение. Более прочих распространены 12-вольтные; 24- и 220-вольтные применяются реже.
Профессиональные модели могут выделяться дополнительными особенностями. Вот некоторые из них:
- Функция White-MIX пригождается тогда, когда хочется поменять оттенок цветовой температуры с нейтрального на теплый или холодный.
- Светодиодные ленты типа «Бегущий огонь» создают всевозможные визуальные эффекты, за счет чего удается придумать неповторимый дизайн.
- Pixel Light DMX открывает пользователю доступ к управлению каждым LED по отдельности с помощью контроллера или компьютера.
Не упускайте из виду такой важный нюанс, как наличие герметичного влаго-, пылезащитного корпуса, если подбираете модель для влажного помещения или открытой территории.
Итоги
Чтобы решить, какие светодиоды подойдут под конкретный запрос — 5050 или 3528, стоит сперва разобраться с задачами. Когда поймете, требуется ли вам акцентная подсветка или основное освещение, предпочитаете вы один цвет или многоцветность, насколько принципиальна высокая яркость свечения, сразу определитесь с моделью. Приобрести продукцию на базе SMD 3528 и SMD 5050 можно в интернет-магазине Novolampa.
Всегда существует вероятность купить модель либо слишком мощную, либо недостаточно мощную. Избежать промаха и лишних расходов позволят предварительный расчет и консультация экспертов Novolampa. Закажите обратный звонок прямо сейчас.
Возврат к списку
novolampa.ru
Технические характеристики SMD 3528 Datasheet на русском
Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.
На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего. Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.
Основные характеристики LED СМД 3528
Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.
Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.
Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)
Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки». Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)
Характеристики белых СМД 3528
| Характеристики диода SMD 3528 холодный — белый (6000-7000К) | Значения |
| Световой поток, Лм | 4.5-5.0 |
| Рассеиваемая мощность PD, mW | 100 |
| Рабочая температура, Topr °C | — 40/+85 |
| Прямое напряжение, B | 2.8-3.2 |
| Максимальный рабочий ток, мА | 25 |
| Характеристики диода SMD 3528 теплый — белый (2800-3200К) | Значения |
| Световой поток, Лм | 4.5-5.0 |
| Рассеиваемая мощность PD, mW | 100 |
| Рабочая температура, Topr °C | — 40/+85 |
| Прямое напряжение, B | 2.8-3.2 |
| Максимальный рабочий ток, мА | 25 |
Оптико-электронные данные белых диодов
| Цвет | Ток, мА | Яркость,Iv,мКд | Прямое напряжение, В | Световой поток, Лм | Угол половинной яркости, град | Обратный ток, мА | |||
| Min | Typ. | Min | Typ. | Min | Typ. | 120 | Max | ||
| Холодный белый (6000-7000К) | 20 | 1600 | 1900 | 2,8 | 3,2 | 4,5 | 5,0 | 10 | |
| Теплый белый (2800-3200К) | 20 | 1600 | 1900 | 2,8 | 3,2 | 4,5 | 5,0 | 10 | |
Графики и зависимости рассматриваемых ранее белых LED SMD
Холодный белый SMD 3528
Характеристики SMD 3528 холодного-белого свечения
Теплый белый SMD 3528
Графики характеристики теплого-белого SMD 3528
Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно. Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.

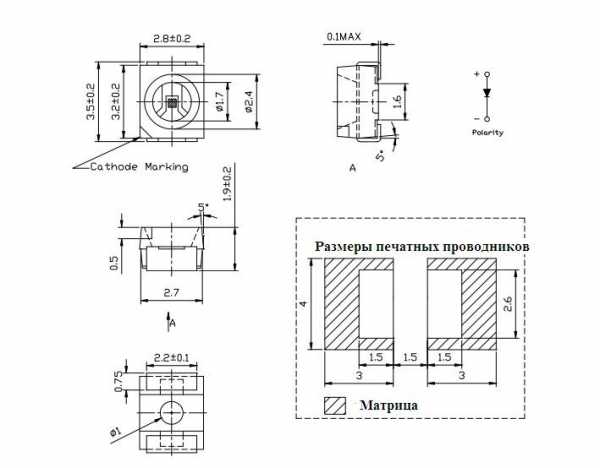

Габаритные размеры SMD 3528
Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.
Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять.)
Ну и на последок некоторые предостережения при работе с любыми SMD диодами.
Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!
Подавляющее большинство диодов покрывают силиконовым компаундом. Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:
- Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
- Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
- Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.
Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).
Видео на тему монтажа светодиодов SMD
leds-test.ru
Чем отличаются светодиоды 3528 от 5050
В числе самых популярных модификаций светодиодов — 3528 и 5050. Что они собой представляют?
Что представляют собой светодиоды 3528?
Наименование данных электронных компонентов отражает их размер: 3,5 на 2,8 мм. В структуре 1 светодиода рассматриваемого типа присутствует 1,2 или 3 полупроводниковых кристалла. В результате с помощью соответствующих электронных компонентов можно обеспечивать освещение помещений при использовании 3 цветов. Распространены вместе с тем и монохромные светодиоды 3528 — они способны светиться белым, синим, красным, зеленым, желтым цветом.
От конкретного цвета электронного компонента зависит уровень освещенности, обеспечиваемый светодиодом. Так, самый высокий показатель имеют белые устройства. Их освещенность может достигать 5,5 люмен. Существенно скромнее освещенность у синих светодиодов — она обычно не превышает 0,85 люмен.
Светодиоды 3528 чаще всего используются как элемент конструкции осветительных лент, различных бытовых приборов.
Основные характеристики рассматриваемых электронных компонентов таковы:
- световой поток — в пределах 5,5 люмен;
- мощность — порядка 0,1 Вт;
- рабочая температура — от минус 40 до 85 градусов;
- номинальный ток — 25 мА;
- напряжение — порядка 3,2 В;
- угол свечения — порядка 120 градусов.

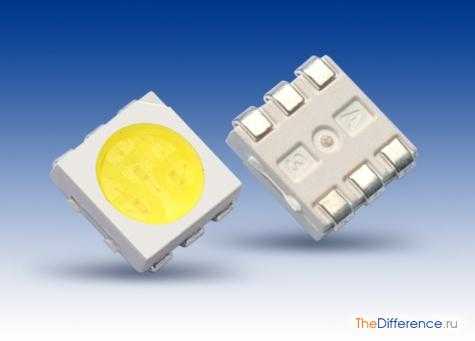

Что представляют собой светодиоды 5050?
Наименование рассматриваемых светодиодов, как и в случае с электронными компонентами типа 3528, отражает их величину — 5 на 5 мм. Прежде всего следует отметить, что структура светодиода 5050 фактически представлена тремя электронными компонентами типа 3528, смонтированными в одном корпусе. Поэтому по основным технологическим свойствам они будут довольно схожи со светодиодами 3528. Но между рассматриваемыми электронными компонентами существенны различия в части характеристик:
- световой поток светодиодов 5050 может достигать 18 люмен;
- мощность данных электронных компонентов составляет порядка 0,21 Вт;
- номинальный ток светодиодов 5050 — 60 мА;
- напряжение — около 3,3 В;
- угол свечения — порядка 125 градусов.
Конкретный показатель производительности светодиода (к слову, так же как и в случае с электронным компонентом 3528) зависит от фирмы-производителя, от уровня располагаемой ей инфраструктуры выпуска светодиодов.
к содержанию ↑Сравнение
Главная особенность светодиодов 3528 и 5050 в том, что первые входят в структуру вторых, образуя, по сути, новое устройство. В связи с этим обнаруживается не одно отличие светодиодов 3528 от 5050 — выше, рассматривая их характеристики, мы убедились в данном факте. Но с технологической точки зрения оба электронных компонента работают по схожим принципам.
Изучив, в чем разница между светодиодами 3528 и 5050, зафиксируем выводы в таблице.
к содержанию ↑Таблица
| Светодиоды 3528 | Светодиоды 5050 |
| Что общего между ними? | |
| Светодиоды технологически схожи, в структуре элемента 5050 присутствуют 3 светодиода 3528 | |
| В чем разница между ними? | |
| Размер — 3,5 на 2,8 мм | Размер — 5 на 5 мм |
| Световой поток — до 5,5 люмен | Световой поток — до 18 люмен |
| Мощность — порядка 0,1 Вт | Мощность — порядка 0,21 Вт |
| Номинальный ток — 25 мА | Номинальный ток — 60 мА |
| Угол свечения — 120 градусов | Угол свечения — 125 градусов |
thedifference.ru

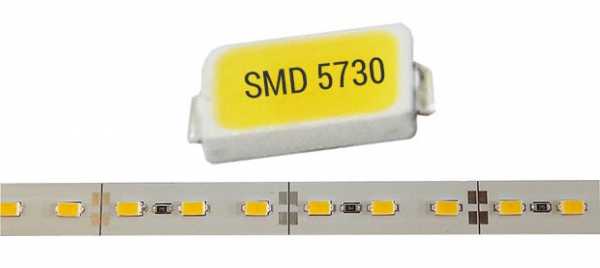

Характеристики LED SMD 5730, параметры светодиода
Светодиоды SMD 5730 и 5630 одни из самых популярных в настоящее время. Они относятся к сверхярким диодам средней мощности и обладают хорошем сочетанием размеров, мощности и светового потока. Благодаря развитию технологий в 2015 году в стандартном корпусе SMD 5730 стали выпускаться и другие модификации, которые сильно отличаются по параметрам и характеристикам от наиболее распространенной модели. По внешнему виду их практически не отличить, кроме специалиста. Такие светодиоды производят только известные производители, и встречаются редко, только в дорогом светодиодном оборудовании из-за их довольно высокой цены. В обычной лампе китайского производства вы их не найдете.
- Модели с двумя кристаллами, маркируются как 5730-1, номинальная мощность составляет 1 Ватт.
- Модели с улучшенным кристаллом, обеспечивающим до 158 Люмен на Ватт.
Самые мощными считаются светодиодные ленты 5630 и 5730. Не забывайте, что потребуется радиатор для охлаждения, в качестве которого может выступать алюминиевый профиль.
Содержание
- 1. Реальная мощность китайских ЛЕД
- 2. Основные характеристики SMD 5730
- 3. Подробные технические характеристики СМД 5730
Реальная мощность китайских ЛЕД
90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.
| Китайские 5630, 5730 тип №1 | Китайские 5630, 5730 тип №2 | Китайский 5050 | |
| Мощность | 0,09W | 0,15W | 0,1W |
| Яркость | 7 лм | 12 лм | 8 люмен |
Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.
Основные характеристики SMD 5730
По сравнению с SMD 5630 и SMD 5730, светодиоды SMD 3528 и SMD 5050 считаются морально устаревшим их требуется в несколько раз больше. Часто в описании параметров (datasheet) светодиодов я использую фирменные светодиоды от Филипс, Самсунг, Осрам. Для составления данных характеристик используются параметры фирменного китайского производства Honglitronic, которые по параметрам не уступают европейским брендам.
| Параметр | |
| Световой поток | 45-50 Люмен |
| Мощность | 0,5 Вт |
| Рабочая температура, градусов | -40 до + 80 |
| Номинальный ток, мА | 150 |
| Напряжение питания, Вольт | 3,1 – 3,3 |
| Длина и ширина, мм | 5,7 x 3 |
| Угол свечения, градусов | 120 |
| Индекс цветопередачи | от 60 до 80 Ra |
Если вы собираетесь купить диоды SMD 5730 или 5630, то следует быть осторожным. Китайцы выпускают в таком корпусе диоды мощностью 0,15-0,2 Ватта, дающие 80 Люмен на Ватт. Визуально они ничем не отличаются от светодиодов на 0,5 Вт. Если вас заманят низкой ценой, то они вполне могут оказаться поддельными. Даже после покупки факт обмана доказать трудно, особенно если вы покупаете в Китае, например на Aliexpress. Возврат делать тоже выйдет накладно и долго, тем более они с радостью сделают вид, что посылку потеряли.

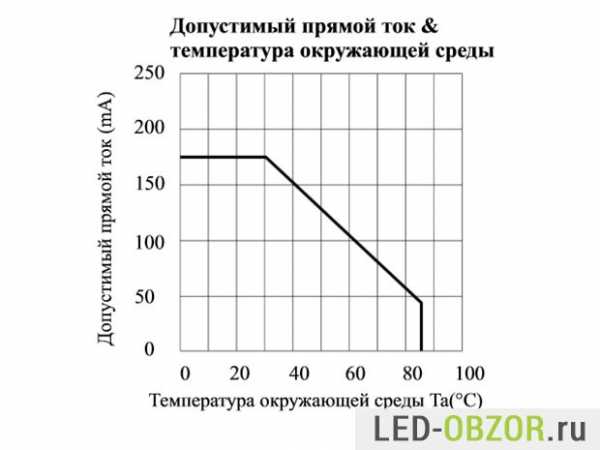

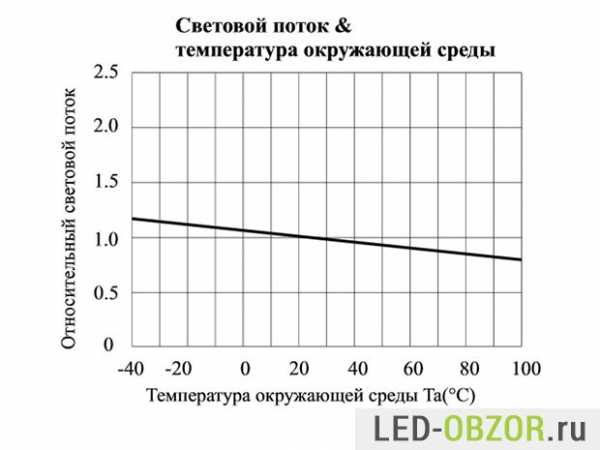

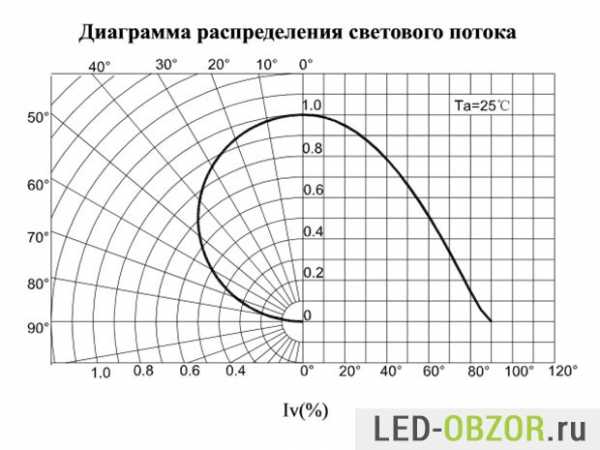

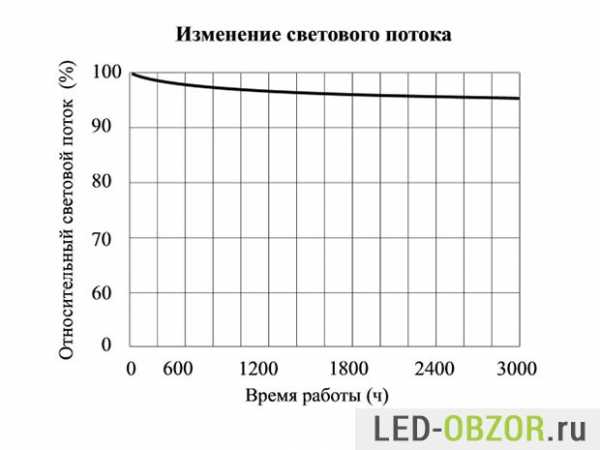

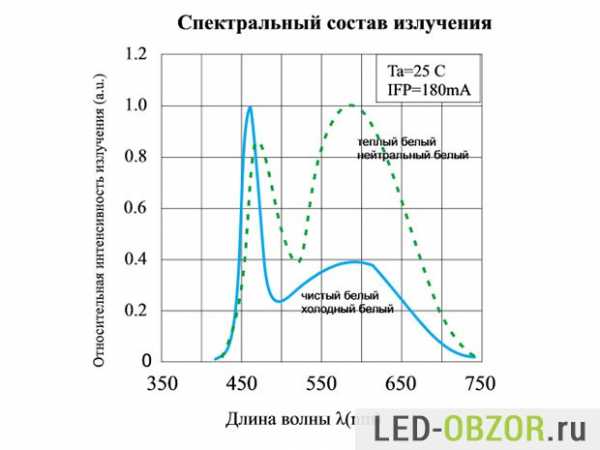

Подробные технические характеристики СМД 5730
led-obzor.ru
Подробные технические характеристики LED SMD 3528
С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.
Особенности и область применения
Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.
LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.
В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.
Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.
Технические характеристики
Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой.
Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:
- прямой ток (IF) – 30 мА;
- прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
- мощность, рассеиваемая корпусом (PD) – 100 мВт;
- обратное напряжение (UR) – 5В;
- диапазон рабочих температур (TOPR) – (-40/+65)°C;
- температура пайки, не более трёх секунд (TSLD) — 300°C.
Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:
- прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
- световой поток (Ф) – 7–7,5 лм;
- угол рассеивания — 120°;
- индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
- сопротивление перехода кристалл/подложка – 6 Вт/°C;
- обратный ток при напряжении 5В (IR) – 10 мкА.
Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.
Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

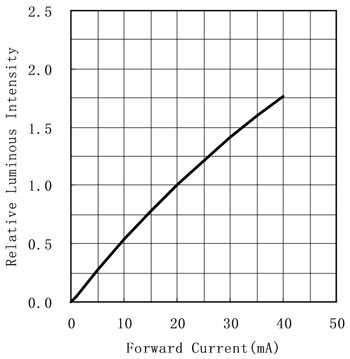

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока.
Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

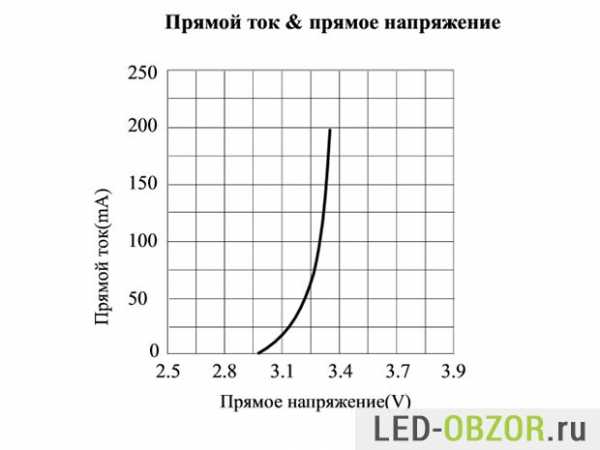

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения.
Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды.

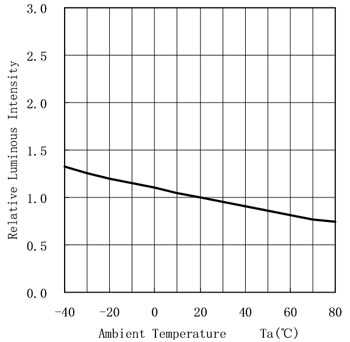

На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.
Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.
Наглядным примером качественных SMD 3528 является продукция компании Cree. Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.
В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.
Процесс пайки
Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:
- Применять низкотемпературные сплавы.
- Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
- Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.

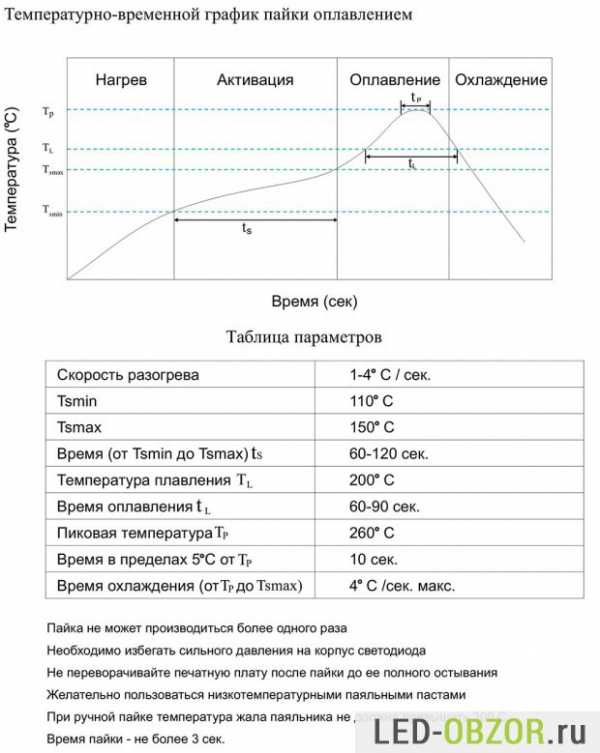

- Допускается кратковременный нагрев светодиода до 300°C.
- Пайка оплавлением может быть произведена не более двух раз.
ledjournal.info
Выбираем светодиоды по характеристикам LEDs
В силу своей «безбашенной» увлеченности, у меня часто интересуются, как правильно выбирать светодиоды? На какие характеристики обращать внимание? Дабы снять эти вопросы пришлось сесть и написать одну, но обстоятельную статью, в которой придется совместить две, так как они не разделимы. Приготовьтесь напрячь свои глаза и разобраться в вопросах: как выбрать светодиоды и на какие характеристики ледов обращать пристальное внимание.
Для тех, кому лень читать, в самом начале статьи даю Вам небольшой вывод. За более конкретными рекомендациями по выбору светодиодов исходя из его характеристик, все-таки стоит прочитать до конца…
1Цветовая температура: три оттенка белого – теплый, нейтральный и холодный. Выбирайте нейтральный. И света больше и глазу приятнее. Это сугубо личное мнение.
2Мощность светодиода – чем больше, тем лучше. Но для больших мощностей необходим большой радиатор. Для аналога 100 Вт лампы нужно от 12 до 14 Вт диодного света. Запитывать диоды только от драйверов. Не увеличивать без большой надобности ток на диоды. Максимальная эффективность будет только от рабочего значения.
3Световой поток. Выбирайте по этому параметру с поправкой на нагрев кристалла и недостоверную информацию производителя.
4Угол рассеивания. По этому параметру можно определить как будет падать свет на освещаемую поверхность.
5И самое главное, не покупайте дешевые диоды. Просто возьмите за правило! Меньше будет разочарований от малого количества света, плохой освещенности и быстрой деградации.
Перед покупкой чипов стоит четко представлять на что Вы рассчитываете. Какой результат хотите получить. Если у Вас появилось непреодолимое желание поменять освещение в жилых комнатах, то стоит обратить внимание на сверхяркие светодиоды. При «хотелках» осветить аквариум или коридор – достаточно приобрести маломощные диоды. Все зависит от количества LED, которые будут использоваться. )))))) прочитал про «осветить аквариум или коридор»))) странное придумал сочетание)))) Ну да ладно, повеселился хоть.
В таблице я свел данные по видам, с желаемым местом применения
| Индикаторные, Пиранья | SMD, COB, мощные 1,3, 5 Вт | Filament | |
| Применение | Индикация, эл.табло, автомобили | Местное и общее освещение | Местное и общее освещение |
Filament светодиоды и индикаторные нет смысла рассматривать, т.к. я еще не видел отдельно в продаже филаментных отрезков, а индикаторные типа 3 мм и т.п. для меня вообще не представляют никакого интереса и куда их можно использовать я уже не представляю. Мир светодиодов настолько обширен, что от них я отказался.
Перед походом в магазин проштудируйте литературу, datasheet по различным видам. Основные характеристики, на которые следует обращать внимание – цвет, мощность, рабочий ток и световые данные.
Цветовая температура светодиодов
Все диоды подразделяются по длине волны излучаемого света. Длина волны ( а следовательно и цвет ) зависит от материалов, используемых во время производства светодиодов. На 2015 год можно твердо утверждать о том, что мы можем получить абсолютное большинство цветов, не считая инфракрасного излучения и ультрафиолетового. Но нас все-таки интересуют диоды с белым свечением. Мы же собираемся делать устройства для освещения чего-либо? Более подробное описание о цветовых температурах и получении цветных диодов напишу позже.
Сильно не вдаваясь в дебри опишу, каким образом получают белый цвет. Так скажем, для «чайников»). Ни в коем случае не хотел никого обидеть).
Первый способ — белый цвет получают нанесением желтого люминофора на синие светодиоды (иногда ультрафиолетовые). За счет люминофора происходит «чудесное преобразование» синего цвета в белый. В этом случае начальная мощность чипов уменьшается.
Второй – получение белого за счет смешения красного, зеленого и синего цветов. В нашем случае при использовании RGB метода для белого используют излучения красного, синего и зеленого светодиодов.

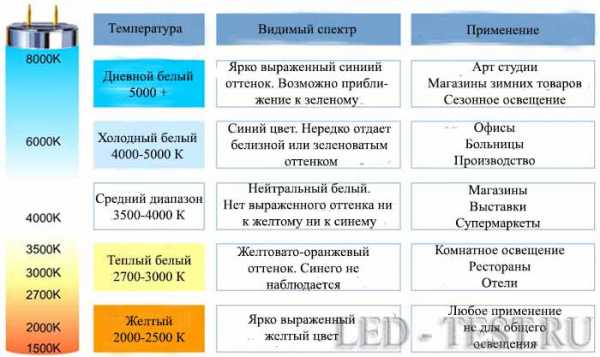

Белые диоды разделяют на оттенки: теплые, нейтральные и холодные. Каждый из них имеет свою цветовую температуру: теплые — 2600-3700 К, нейтральные 3700-5000 К, 5000-10000 К. Ниже я приведу графическую картинку, в которой наглядно показано, какой цвет соответствует той или иной температуре.
Опираясь на эту характеристику при выборе светодиодов мы можем получить первое представление того, КАК будет светить наш диод. На фото можно воочию увидеть какой цвет излучает каждый из оттенков.
Хочется сразу предупредить тех, кто любит (привык) к цвету ламп накаливания. Используя теплые оттенки белого (вспомнился фильм про 50 оттенков серого))) стоит быть готовым к тому, что эффективность диода будет пропорционально снижаться с увеличением теплоты. По-русски, чем желтее цвет, тем меньше эффективность при одинаковых мощностях светодиодов. Т.е. если Вы возьмете 3 светодиода одинаковой мощности но трех оттенков, то наибольшее количество света будет от холодного, и далее по убыванию – нейтральный и теплый белый.
Такое утверждение справедливое. Я провел не один эксперимент, собрал не один источник света. И при одинаковых характеристиках светодиодов чипы с более холодными оттенками на много эффективнее. И не смотря на то, что в помещениях негласно принято устанавливать лампы с теплым светом, а на улицах более холодного цвета я весь свой дом «утыкал чисто белыми» источниками света. Эффективность больше и никакого дискомфорта. Поэтому, опережая вопрос: какого свечения лампы вы посоветуете в квартиру? Отвечу. Мое, сугубо личное мнение – только нейтрально белые.
Мощность – одна из главных характеристик светодиода
На сегодняшний день мощность светодиодов просто ошеломляюща. От нескольких милливатт до сотен ватт. В нашем случае для общего освещения будут самыми оптимальными диоды мощностью 1, 3, 5 Вт. В некоторых случаях не плохо применять 10 Вт матрицы. В гараже я сделал освещение именно на 10 Вт. Их и потребовалось не много и света достаточно для ремонта.
Мы остановимся на 1, 3 Вт диодах, т.к. именно эти типы наиболее распространены в лампах и светильниках. Да и в домашних условиях их легко монтировать. Не смотря на то, что много производителей используют SMD диоды 5050, 3528 и т.п. их паять достаточно сложно и «неприятно», поэтому опущу рассказ о них. Но принцип остается один – ВЫБИРАЕМ диоды по мощности. Чем больше мощность, тем ярче мы получим свет.
Но все не так гладко. Большая мощность дает большой нагрев. И в этом случае стоит четко представлять о том, что для долгой жизни диода необходим хороший теплоотвод, радиатор. 5 Вт светодиод в единичном экземпляре не требует большого охлаждения. Но если Вы решитесь собрать светильник на 5-10 штуках, то радиатор будет весомый. И об эстетике даже не стоит говорить.
Но вернемся к нашим «баранам»… 1Вт светодиоды выпускают на номинальный ток 350 мА, а 3 Вт на 700 мА. Под них уже выпускают готовые драйверы. Запитывать светодиоды необходимо только от драйверов. Они постоянно держут заданное значение тока. А так как диоды очень чутко относятся именно к амперам, то важно питать их постоянным током, чего мы можем добиться именно драйверами, а не блоками питания от мобильников, компьютеров и т.п.
Количество диодов стоит выбирать из расчета, что аналог 100 Вт лампы накаливания – от 12 до 14 Вт диодного света. В этом случае нам понадобится 12 одноваттников и драйвер под эти диоды на 350 мА. Я не хочу вдаваться в расчеты как подбирать драйверы. Кому интересно, задайте вопрос, я посчитаю. Ну или когда-нибудь напишу отдельный опус).
Скажу еще одно: деление по ваттам условное. Во всех характеристиках светодиодов есть две величины – рабочий и максимальный ток. Допустим в одноваттниках он составляет 350 и 700 мА. Казалось бы, «сейчас как дам этому диоду на полную и он как засветит!». Но нет. Согласно зависимости освещенности от тока все светодиоды показывают одну диаграмму – чем больше ток от рабочего, тем больше падает сила света. Поэтому я никогда «не разгоняю» свои кристаллы. А питаю их только тем, на что они рассчитаны.
Световой поток – еще одна немаловажная характеристика светодиодов

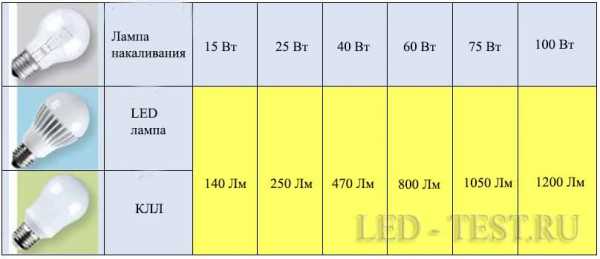

Эта характеристика измеряется в люменах. Обращая внимание на нее мы можем получить более-менее правдивое понимание того, сколько света мы получим от источника. Это достаточно «размытая» характеристика, т.к. световой поток зависит от многих факторов. И если в описании к светодиоду будет указано, что он выдает 100 люмен, то это не факт. Правильное определение истинного значения состоит не в производственных данных, а в экспериментальных. Посмотрим одну из методик.
Возьмем три светодиода одинаковой мощности и светового потока ( по datasheet ) при 350 мА – 120 люмен. При питании диодов от драйвера 350 мА в течении 1 мин., не превышая температуру кристалла получили следующие данные. Причем светодиод №3 выдает 120 люмен при токе всего в 300 мА. Т.е. делаем вывод, что данные по паспорту не всегда правильные. Выбирайте диоды с условием того, что истинное значение люменов будет на 10-15 процентов меньше. Тогда в конечном итоге не разочаруетесь, а в случае как с 3 диодом еще и порадуетесь.
Еще одна неприятная новость. С увеличением температуры кристалла падает световой поток. Эта характеристика ВСЕГДА указывается в данных, в виде графика. Не ленитесь и смотрите. Как правило, при рабочей температуре кристалла в 85 градусов у большинства LEDs световой поток уменьшается на 12 процентов.
| 1 | 2 | 3 | |
| По datasheet | 120 | 120 | 120 |
| Температура кристалла | 25 | 25 | 25 |
| Время свечения | мин | мин | Мин |
| Истинное знач | 120 | 115 | 148 |
Угол рассеивания
Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов. Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами ( к примеру филаментные ). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.
Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.
Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.
leds-test.ru
