Рассчитать материал на мансардную крышу: основные параметры

Самое сложное при проектировании дома с мансардой – это расчет стропильной системы мансардной крыши

Мансардное помещение в чердачном пространстве является эксплуатируемой частью жилого здания. При необходимости мансарду можно соорудить на уже готовом здании, увеличив тем самым жилое пространство.

Чтобы рассчитать материал для кровли чердачного помещения, учитывают много факторов, играющих важную роль для устройства долговечной и надежность конструкции. Имея итоговый проект здания, определить количество требующихся для возведения крыши стройматериалов не составит труда. Многие проектные организации отмечают на чертеже кровли необходимые значения.

Основные элементы, составляющие крышу мансарды

Мансардную крышу чаще образуют два боковых ската, расположенные под разными углами наклона. В большинстве случаев она состоит из следующих частей:

покрытие кровли;
материал для гидроизоляции;
обрешетка деревянными досками;
стропила с теплоизоляцией;
чердачное горизонтальное перекрытие (потолок).

Если мансардная крыша планируется в ходе подготовки к строительству здания, то все особенности должны быть уже учтены при проектировании

Применяемые стройматериалы могут варьироваться в широких пределах. Это зависит, прежде всего, от разновидности крыши.

Важно!

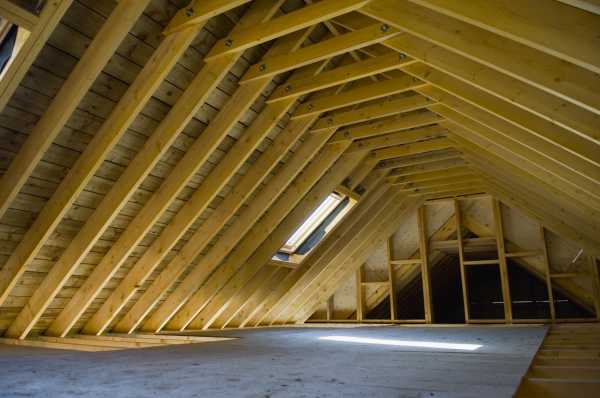

Главной частью стропильной системы являются стропильные ноги. Их укладывают вдоль ската крыши. В дальнейшем по ним крепят обрешетку.

Исходя из количества скатов стропильная конструкция может быть одно- либо двускатной, а также вальмовой, ломаной или шатрового типа. Кровля вальмового типа имеет четыре скатных плоскости. В шатровой кровле треугольные скаты сходятся вместе в одной вершине. В ломаных крышах стропильные ноги располагают так же, как в двускатных, с той лишь разницей, что ломаная конструкция имеет 2 яруса.

Стропила соединяют и врезают в так называемую затяжку из нескольких досок или брусья, уложенные по периметру стен. Элементы конструкции, выполняющие вспомогательные функции крепят в соответствии со степенью предполагаемой нагрузки.

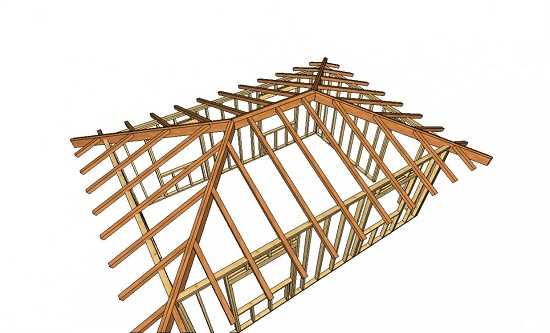

Стропильная система вальмовой крыши

Какие параметры учитывают при расчете крыши для мансарды

Расчет количества и определение размеров необходимых для возведения крыши материалов представляет определенные трудности. Это в большей степени обусловлено особенностями ее конструкции.

Выполняя расчет мансардной крыши необходимо учитывать размерные параметры всех составных элементов стропил и кровельной конструкции:

длина и количество стропил;
параметры их продольного сечения;
шаг укладки стропил;
площадь плоскостей элементов;
шаг и размер досок обрешетки;
размеры кровельного покрытия и нахлеста его листов;

вид тепло-, гидро- и пароизоляционных слоев.

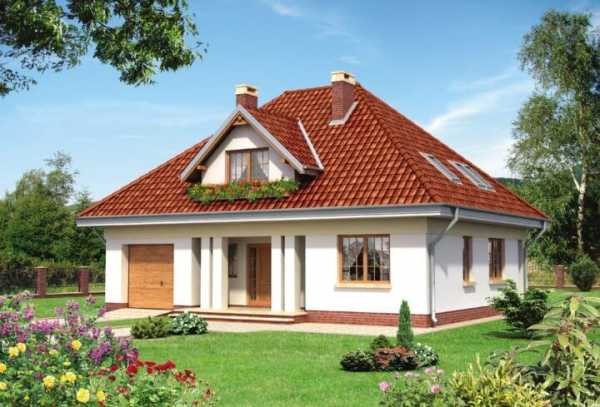

Строительство дома с четырехскатной крышей

Точный расчет и составление проекта при возведении мансардного этажа является ответственным этапом, обеспечивающим ее безопасность и долговечность. Это во многом определяет прочность всего здания.

Мансардная крыша способна украсить любое строение, придав ему некую элегантную завершенность

Последовательность расчета материалов для мансарды

Данный вид кровли состоит из большего числа элементов, нежели обычная крыша. Жилое мансардное помещение часто оснащается дополнительными окнами, балконами и даже террасами, параметры которых учитываются, чтобы рассчитать общую потребность материалов.

Основные этапы расчета стройматериалов для возведения мансардной крыши включают вычисление:

общего веса необходимых материалов;

площади всех плоскостей крыши;
количества материалов.

Возведение на доме мансардной крыши – это самое эффективное решение, позволяющее рационально и изящно расширить жилую площадь

Вычисление веса кровельной системы для мансарды

Чтобы рассчитать вес 1 м² каждого слоя мансардной кровли, сначала нужно узнать сумму значений удельного веса всех составных частей. Затем полученное число умножают на установленный действующими нормами и правилами коэффициент 1.1.

Важно!
В жилых сооружениях не допускается превышение предполагаемой нагрузки более 50 кг/м². Для большей безопасности рекомендуется обеспечить запас прочности кровельной системы.

Достаточный запас прочности также необходим при замене старого материала покрытия на новое. Это обусловлено тем, что с установкой новой кровли общая нагрузка существенно увеличится.

Выполнив расчет веса кровли, приступают к определению высоты мансардной крыши, продольного сечения стропил и величины угла наклона скатов. В большинстве случаев значение угла не превышает 45 градусов.

Крыша мансардной конструкции имеет массу преимуществ по сравнению со стандартными постройками

Расчет площади плоскостей мансардной крыши

В современной архитектуре жилых зданий крыша мансарды может представлять собой самую разнообразную форму. Чтобы правильно рассчитать площадь сложной ломаной поверхности кровли, предварительно ее необходимо изобразить в виде отдельных фигур.

Проще всего выполнить расчет площади мансардной крыши с одним скатом, умножив его длину на ширину. Для более сложных конструкций с ломаными плоскостями выполняют расчет площади составляющих его фигур, применяя известные формулы. Далее полученные значения суммируются.

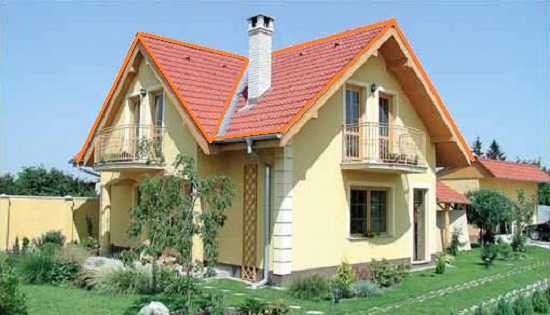

Оригинальная форма мансардной крыши жилого дома

Выбор материала для кровли

Состав обрешетки, а также значение угла установки скатов крыши, должны соответствовать характеристикам используемого кровельного покрытия. Это обусловлено тем, что технические особенности различных материалов для покрытия крыши влияют на срок службы и безопасность кровли в целом.

Обрешетка может быть сплошной, уложенной на определенном расстоянии между досками, а также смешанной. Зачастую разрешается использование комбинированной обрешетки. Ондулин и рулонное покрытие целесообразно размещать по обрешетке сплошного типа. Черепицу и листы шифера располагают на разреженной обрешетке.

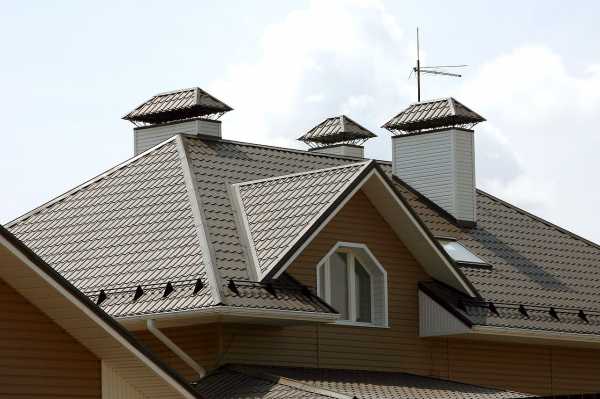

Металлочерепица для мансардной крыши

Немаловажным обстоятельством при выборе типа кровли являются климатические особенности зоны строительства здания. К тому же действующие на крышу сила ветра, тяжесть снега и другие возможные варианты нагрузок могут внести определенные коррективы при планировании проекта и определении параметров необходимых элементов для кровли мансардного помещения.

Мансарда – расчетная схема, нагрузки, РСУ

Мансарда – расчет в SCAD, подбор сечений элементов

Также хотим предложить вам удобный калькулятор расчета мансардной крыши. С его помощью вы получите все необходимые данные и сможете построить корректную крышу.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона боковых стропил: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Угол наклона коньковых стропил: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Площадь мансардного этажа: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на боковую стропильную систему: 0 кг/м².

Нагрузка на коньковую стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина коньковых стропил: 0 см.

Количество боковых стропил: 0 шт.

Уменьшите шаг стропил!

Количество коньковых стропил: 0 шт.

Уменьшите шаг стропил!

Обрешетка:

Количество боковых рядов обрешетки (для всей крыши): 0 рядов.

Количество коньковых рядов обрешетки (для всей крыши):

0 рядов.

Общее количество рядов обрешетки: 0 рядов.

Равномерное расстояние между боковыми досками обрешетки: 0 см.

Равномерное расстояние между коньковыми досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

lestnitsygid.ru

Как рассчитать и сделать мансардную крышу своими руками — pomasteru.ru

В этой статье мы расскажем о том, какие типы конструкций существуют, и о том, как правильно построить мансардную крышу с двумя скатами. Работы по возведению мансардных крыш, конечно же, проще всего доверить компании, специализирующейся на строительстве такого рода.

Если вы по каким-то причинам не хотите обращаться в какие-либо организации, можно заняться строительством самостоятельно. И тогда перед вами непременно встанет вопрос: как сделать мансардную крышу? Конечно, придется освежить в памяти школьные уроки геометрии, и, возможно овладеть некоторыми навыками в работе с инструментами. Но в итоге вы поймете, что мансардная крыша своими руками – не такая уж несбыточная вещь.

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

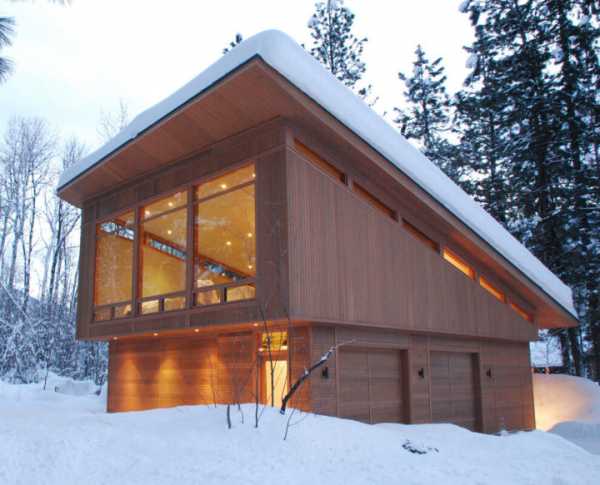

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок. При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Вальмовые мансардные крыши

Вальмовая, крыша отличается от тех, что были описаны в предыдущем разделе: два треугольных малых ската и два в форме трапеции – большие. Малые скаты называются «вальмы», отсюда и название этой крыши.

Коротко видах и преимуществах вальмовых конструкций

Вальмовые крыши особенно хороши для возведения в областях со сложными погодными условиями. Форма конструкции обеспечит защиту постройки от ветров. Это достигается за счет отсутствия на мансардном этаже фронтонов, или, как их еще называют, щипцовых стен. А свесы крыши отлично защищают дом от осадков, на стены попадает меньшее количество влаги. На рисунке – простая вальмовая мансардная конструкция, прямоугольная в основании.

Крыши домов с мансардой. Фото простой вальмовой конструкции

Еще одно преимущество вальмовой мансардной крыши – жесткость конструкции. Во время эксплуатации деформация крыши не происходит благодаря тому, что угловые ребре сходятся на коньковой балке. Кроме того, дома с крышей вальмовой конструкции визуально выглядят ниже, чем есть. Это качество сыграет вам на руку, если появится необходимость возвести дом среди одноэтажной застройки.

Далее – шатровая вальмовая крыша. Конструкция ее очень схожа с предыдущей: два треугольника + две трапеции. Однако в основании такая четырехскатная мансардная крыша имеет квадрат. Название она свое получила из-за сходства с шатром.

Шатровая конструкция мансардной крыши

В описанной выше конструкции торцевые скаты – вальмы заканчиваются на том же уровне, что и боковые. А следующая система имеет укороченные малые скаты — «полувальмы», и название у нее соответствующее: полувальмовая. В проектировке и возведении система довольно сложна, однако она позволяет сделать высокими фронтоны, что, в свою очередь, увеличивает полезную площадь построенной мансарды.

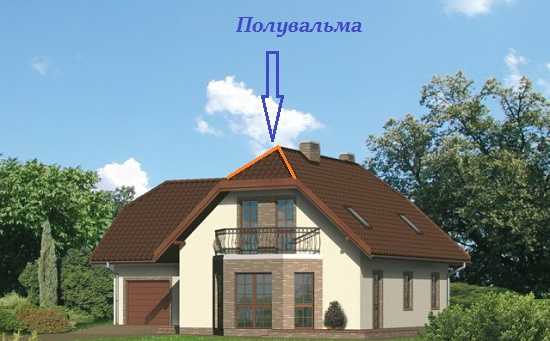

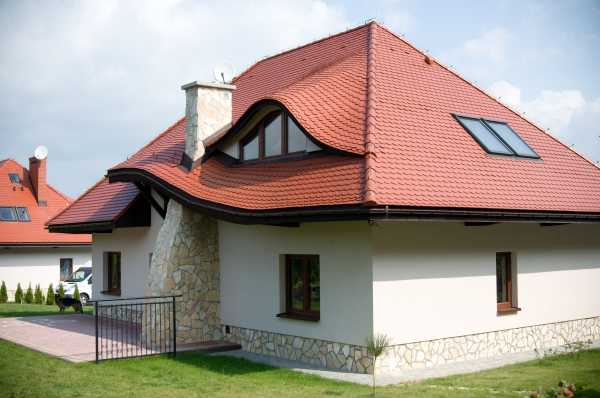

Мансардная крыша. Фото полувальмовой конструкции

Расчеты, которые нам понадобятся при строительстве

Приступая к вычислениям, помните: большой угол наклона предполагает значительное уменьшение площади скатов. Это, в свою очередь, сводит к минимуму сопротивляемость крыши к ветровым нагрузкам. При сильных порывах кровля может быть подвержена значительным повреждениям. Поэтому так важно соблюсти баланс между желаемой высотой крыши и ее способностью выдерживать нагрузки.

Уклон скатов

Регионы с сильными ветрами требуют небольшого наклона кровли: 15-20°. Угол в 35-40° подойдет для местности с умеренными ветрами. В регионах, где выпадает значительное количество снега, требуется больший наклон – оптимально будет от 45°. Полные данные о снеговых и ветровых районах содержатся в СНиП 2.01.07-85, пункты 5 и 6. Там же указаны условия расчетов нагрузок на мансардную крышу: чертежи нужно будет делать опираясь на них.

Рассчитывать угол будем по следующей формуле: SinA=a/b, где a – это 1/2 ширины фронтона, а b – требуемая высота в коньке. Значит, если ширина у нас 6 м, а высота нужна 2,5м, то расчет выглядит следующим образом: SinA=3/1.25. Получаем SinA=2.40. Теперь нам понадобится таблица Брадиса. Получаем 54°

Расчет площади крыши

На основе информации, приведенной выше, необходимо рассчитать и спроектировать стропильную систему, на которую будет опираться крыша. Далее, чтобы определиться с количеством кровельного материала и мансардных окон, нам необходимо сделать расчет мансардной крыши, а точнее, ее площади.

Вариант размеров мансарды под двускатной крышей

Длина дома пусть будет 8м, стропильная нога – 3,68м, а свесы – по 0,5 метров, как боковые, так и фронтальные. При вычислениях не нужно учитывать дымоходы, воздуховоды, мансардные и слуховые окна.

Вычислительная формула выглядит так: S= Lcd х Lbd.
Здесь Lcd — это длина дома плюс скаты фронтонов, а Lbd – длина одной стропильной ноги плюс боковой свес. Значит S=(8+0,5+0,5)х(3,68+0,5). Согласно этим расчетам площадь одного ската получается 37,6м². Вся крыша, соответственно – 37,6х2=75,2м²

Выбор кровельного материала и расчет его количества

Выбор кровельного материала зависит от величины уклона скатов. В силу некоторых технических и физических особенностей каждый материал требует определенного градуса наклона. Необходимые данные для выбора кровли приведены в следующей таблице:

Таблица соответствия видов материалов уклону скатов

Теперь о подсчете количества нужного материала. Он делается на основе параметров стропильной системы, как то: ширина, толщина стропил и расстояние между ними. Также учитываются аналогичные сведения, касающиеся обрешетки, размер свесов и листов покрытия. Чтобы не биться над формулами, можно воспользоваться вот таким онлайн калькулятором: http://www.zhitov.ru/roof2/

Возведение мансардной крыши

Если вы строите дом с нуля, то мансарда будет сразу включена в проект дома. А значит, до начала строительства крыши вам необходимо только выгнать на нужную высоту стены и фронтоны будущей мансарды. Если же вы делаете монтаж мансардной крыши на дом, где она не была предусмотрена заранее, то придется собрать бумаги:

Обращаетесь в БТИ за разрешением на достройку.
Далее нужно подготовить проект будущей мансарды. Вы можете сделать это самостоятельно или прибегнув к услугам специалистов.
Опять идете в БТИ, где вам должны утвердить проект.

Теперь осталось только демонтировать старую кровлю и стропильную систему, а потом достроить мансардный этаж по чертежам нового проекта.

Монтаж изоляции и обрешетки

Далее осуществляем строительство стропильной системы. Теперь можно приступать к устройству самой крыши. Прежде всего, покрываем всю поверхность кровли слоем гидроизоляционной мембраны. Полотно настилаем, начиная с нижнего края ската, нахлест делаем не менее 15см. Крепится гидроизоляция к стропилам при помощи продольно расположенных реек, как на фотографии.

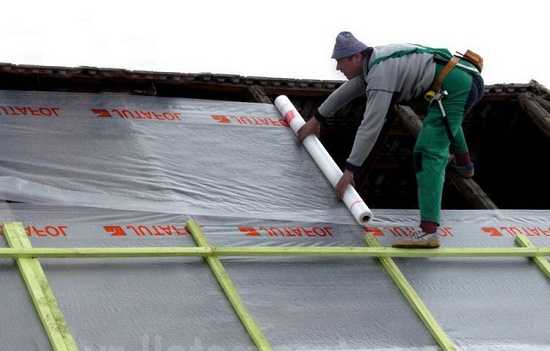

Крыша мансарды своими руками. Укладка гидроизоляции

Для обрешетки подойдет как брус от 5,5х5,5 до 6,5х7см, так и доска шириной до 15см и толщиной от 2,5. Ширина шага обрешетки зависит от того, какой кровельный материал вы выбрали:

Под рулонные материалы используется доска, которая укладывается вплотную, без промежутков.
Под черепицу лучше подойдет брусок. Укладка обрешетки постоянно должна контролироваться уровнем. Шаг здесь определяется размером самой черепицы.
Мягкая кровля – делаем сплошной настил из досок.
Под шифер крепим брус с шагом в 50-80 см, параллельно коньку. Затем вразброс крепим доски, но уже перпендикулярно. Доски размещаем так, чтобы каждый шиферный лист имел три точки опоры: по краям и в середине.

На коньке крепим две доски обрешетки, по обе стороны скатов. На фото хорошо видно их расположение.

Как построить мансардную крышу: заканчиваем монтаж обрешетки

Важно: длина гвоздей, которыми будет крепиться обрешетка, должна быть не меньше, чем три толщины используемого бруса или досок. Так вы избежите вырывания гвоздей под влиянием нагрузок на обрешетку.

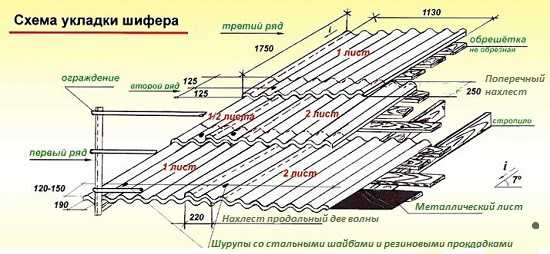

Укладка асбестово-цементных листов

Шифер укладываем поперечными рядами, начиная с нижних частей скатов. Крепим первый лист, за ним второй с нахлестом в две волны. Гоним ряд до противоположного края крыши. Места соединений листов совпадать не должны, поэтому первый лист второго ряда мы обрезаем наполовину. Третий ряд опять начинаем с целого листа, четвертый с половины и т.д. Поперечный нахлест везде делаем по 25см. Крепление листов осуществляется шурупами, имеющими стальные шайбы и резиновые прокладки.

Устройство мансардной крыши: укладка шифера

Когда оба ската будут покрыты шифером до самого верха, укрываем конек полосой рубероида. Ширину полосы подбираем так, чтоб она спускалась на обе стороны крыши на 20-25 см. Далее устанавливаем на конек готовые завершающие элементы. Вокруг труб, если они есть, сооружаем фартук из оцинкованного железа. Не забываем про устройство водостока.

Схема мансардной крыши: завершение работ

Важно: при возведении стропильной конструкции и монтаже обрешетки не забываем о противопожарном зазоре. К печным трубам, если их присутствие запланировано, не должны прилегать стропила и элементы обрешетки. Зазор должен быть не менее, чем по 130см с каждой стороны.

Мансардная крыша своими руками: видео содержит полезные сведения об организации водостока.

pomasteru.ru

Устройство мансардной крыши: выбор конструкции, расчет, утепление

Мансардные крыши всегда отличались большой популярностью. Ее приверженцев привлекает оригинальность формы помещения и объем пространства, которые создает подобная крыша, возможность создать еще один жилой этаж, лишь частично использовав стены и полностью стропильную систему крыши и т. д. Нестандартное помещение мансарды особенно любят те, для кого это еще один способ сделать свой мир неповторимым и ярким.

По определению мансарда является этажом на чердачном уровне, у которого имеется фасад, полностью или частично образованный либо наклонной, либо ломаной крышей. При этом плоскости фасада и крыши должны пересекаться на высоте не превышающей 1,5 м от плоскости пола. Мансарды могут иметь различные геометрические формы – силуэт треугольника или ломаной, быть симметричными или нет, располагаться с одной стороны продольной оси мансардного этажа или по всей его ширине.

Как правильно подготовиться к устройству ↑

Размеры мансардной крыши должны соответствовать объему, полностью необходимому для обустройства помещения мансарды. При этом оптимально по ширине конструкция не должна быть меньше 4,8 м, а по высоте – 2,5 м. Для выбора уклона стропильной системы большое значение имеет и форма крыши.

В случае ломаной уклон нижней части мансарды – крутой (60–70°), а верхняя – пологая (15–30°).
Если крыша двухскатная, то оптимальным уклоном крыши, при котором возможно полноценно использовать чердачное пространство – более 45°. Как известно, крыши с таким уклоном более восприимчивы к ветровой нагрузке, поэтому в местностях с сильными ветрами их несущую конструкцию усиливают.

При многощипцовых крышах или, если предполагается использовать тяжелые кровельные материалы, рекомендуется использовать металлические конструкции. Дело в том, что если применять конструкции из дерева, то для усиления несущего каркаса они должны быть достаточно массивны, а это заметно ограничит объем мансарды.

При расчете мансардной крыши нужно предусмотреть, что при большом наклоне стропильной конструкции увеличится также длина стропил и площадь покрытия кровли, а полезная площадь полученного помещения будет меньше.

Чем больший угол наклона имеет мансардная крыша дома, тем тщательнее необходимо выбирать материал, из которого будут делать кровлю.

Крыша над мансардой – это сложная инженерная конструкция, которая помимо несущего каркаса включает также «кровельный пирог», поэтому устройство мансардной крыш требует решения определенного комплекса задач. Еще до того, как рассчитать мансардную крышу, должны быть полностью проработаны архитектурные детали и возможности обеспечения должной теплозащиты и герметичности помещения, подготовлен проект для мансардного этажа, определены основные узлы мансардной крыши и оптимальная схема несущих конструкций.

Использовать для несущих конструкций мансарды камень или бетон категорически запрещается.

Особенности устройства мансардной крыши ↑

Мансардное помещение одновременно подвергается воздействиям с двух направлений – сверху и снизу.

Из жилых помещений, которые находятся внизу, поднимаясь вверх, теплый воздух может выпадать на поверхности крыши, обращенной внутрь, в виде конденсата. Поэтому конструкция мансардной крыши требует тщательной паро-, гидро- и теплоизоляции.
Площадь соприкосновения мансарды с внешней средой довольно большая, поэтому для мансардного этажа должна быть тщательно выполнена отличная теплоизоляция. В большинстве случаев для этих целей используют плиты минеральной ваты, хотя чем лучше утеплить мансардную крышу – вопрос до конца еще не решенный. Их вкладывают между балками перекрытия и стропилами.

Пирог мансардной крыши: правильная схема устройства ↑

Стандартное устройство мансардной крыши предполагает объединение кровельного материала и утеплителя в единую конструкцию. Чтобы они нормально функционировали, создается многослойная конструкция, в которой строго соблюдена очередность слоев: пароизоляция, утеплитель, гидролизоляция и кровельное покрытие, и оставляют вентилируемые зазоры.

Каждый из элементов этой конструкции имеет определенные физико-технические свойства и играет определенную роль в создании комфортных условий в помещении мансарды.Гидроизоляция не дает намокнуть утеплителю с внешней стороны. Ее укладывают на контробрешетку внахлест, не меньше, чем на 10 см, допуская незначительное провисание с учетом температурного его расширения. Стыки тщательно герметизируют. Гидроизоляция мансардной крыши, если покрытие крыши металлическое кровли, не обязательна – ее функции берет на себя антиконденсатная пленка, которая не дает образоваться конденсату на внутренней стороне металлической поверхности. Его нижний слой выполнен из вискозы, поэтому антиконденсатная пленка быстро высыхает и способна удерживать достаточное количество воды.Следующим шагом между стропилами укладывают утеплитель – плотно, без зазоров. Сегодня для мансардных крыш используют утеплители на основе базальтовой минеральной ваты, стекловолокна, экструдированного пенополистирола.

Полужесткие и жесткие минераловатные утеплители имеют высокую паропроницаемость и огнестойкость, при высоких температурах не деформируются, с течением времени не дают усадки, влагу не впитывают и экологически безопасны.
Утеплители из стекловолокна также имеют хорошие эксплуатационные характеристики. Они обеспечивают качественное утепление, имеют высокую эластичность и гарантированную пожаробезопасность. Благодаря их малой плотности уменьшается нагрузка на несущую конструкцию мансардной крыши.
Пенополистирол обладает замечательными теплоизоляционными свойствами, которые объясняются однородностью его структуры – состоит из закрытых мелких ячеек. У подобной конструкции водопоглащение практически равно нулю, низкая теплопроводность, высокая сопротивляемость к давлению паров воды. Утепление мансардной крыши пенопластом, благодаря высокой прочности материала на сжатие, оптимально в местах, где изоляция испытывает большие нагрузки.

Со стороны помещения утеплитель зашивается пароизоляционной пленкой.Пароизоляция нужна для того, чтобы возникающий от жизнедеятельности людей водяной пар не проникал из внутренних помещений в утеплитель. Пароизоляционную пленку, независимо от выбранного кровельного материала, монтируют с внутренней стороны конструкции по возможности плотней к утеплителю. Для надежности паробарьера швы пленки герметизируются специальным соединительным скотчем.

В структуре конструкции необходимо предусмотреть вентиляционные зазоры с минимальной толщиной 50 мм. Один из них должен быть между утеплителем и гидроизоляцией. Для этого к ребру стропил прибивают бруски контробрешетки (45 х 50 мм). Другой – между гидроизоляцией и материалом для кровли, его обеспечивают бруски обрешетки.

Использование в качестве гидроизолятора супердиффузионой мембраны освобождает от необходимости устройства вентиляции. Этот материал обеспечивает также водонепроницаемость и ветрозащиту.

stylekrov.ru

Что нужно знать перед тем, как построить мансардную крышу своими руками

Мансарда — удобная и практичная альтернатива обычной крыше, расширяющая жилое пространство и создающая уютную атмосферу.

Для того, чтобы строительство принесло удовольствие и заняло значительно меньше времени и ресурсов — необходимо знать, как построить мансардную крышу своими руками.

Достоинства мансардной крыши

Дом с мансардой

Основным достоинством мансардного этажа является его экономическая привлекательность.

Крыша такого типа значительно расширяет жилую площадь дома и при этом стоимость одного квадратного метра гораздо дешевле, чем обычно.

Это связано с особенностями конструкции. Как правило, стенами на таком этаже являются стропила крыши.

Фактически, постройка крыши совмещается с обустройством полноценного жилого помещения.

Желая сэкономить, многие желают узнать, как построить мансардную крышу своими руками. Чертежи простейших и даже технически сложных крыш доступны каждому. Достаточно соотнести чертеж с собственным домом, закупить необходимые материалы и следовать инструкции. Возможность самостоятельной постройки является немаловажным фактором в строительстве.

Мансарда элегантна и красива, ведь благодаря большой вариативности разновидностей можно построить нечто по-настоящему уникальное. Дизайнерский потенциал ограничивается лишь фантазией и желанием собственника дома. Существует большое количество кровельных материалов, которые придадут строению изысканный вид, а установка специальных мансардных окон создаст неповторимый уют внутри.

Не обязательно применять дорогостоящие элементы мансарды, ведь на рынке всегда есть более дешевые аналоги. При соблюдении технологии строительства мансардных крыш внутри помещения в теплое время года будет приятная прохлада, а в холодное уютное тепло.

Естественное освещение будет отличаться от привычного, ведь мансардные окна расположены под уклоном. Жаркое солнце никогда не сможет осветить все помещение.

Верно подобранный угол наклона, качественные материалы и соблюдение всех правил строительства позволит создать мансарду, которая будет не только украшением дома, но и особенным жилым помещением.

Разновидности мансардных крыш

Прежде всего, мансарда представляет собой дополнительный жилой этаж, занимающий чердачное помещение дома.

Односкатная мансарда

Перед тем, как строить мансардную крышу своими руками, следует определиться с наиболее подходящей разновидностью:

Односкатная крыша
Двускатная крыша
Ломаная крыша
Вальмовая крыша
Шатровидная крыша
Купольная крыша

Односкатная крыша — это наиболее простой и наименее затратный вариант. Конструкция относительно проста и представляет собой широкую плоскость, прикрепленную к стенам разной высоты. Стоит отметить, что такой вариант редко применяется в строительстве мансарды и не всегда подходит жилым домам.

Гораздо более популярной является двускатная крыша. Для нее характерно наличие двух скатов, крепко скрепленных между собой. Такой вариант является подходящим для большинства домов, но наименее привлекательным в плане дизайна.

Ломаная крыша — отличный вариант для небольшого дачного домика. Название говорит само за себя и отлично характеризует крышу. Она состоит из ломаных скатов, что позволяет создать довольно много свободного места в чердачном пространстве. Конструкция хоть и проста, но ее строительство потребует больше усилий, чем возведение классических крыш.

Вальмовая крыша представляет собой оригинальную и прочную конструкцию. Имея в своей структуре 4 полноценных ската и обтекаемую форму, она создает наименьшее сопротивление потокам ветра. За счет этого повышается надежности и снижается уровень шума. Геометрические особенности крыши оставляют много свободного места на этаже.

Вальмовая крыша

Шатровидная или конусообразная крыша — вариант для зданий круглой формы. Ее постройка отнимает немало сил и ресурсов, а также требует наличия базовых познаний в строительстве. Построить такую крышу усилиями одного человека практически невозможно.

Купольная крыша в целом похожа на шатровидную. Пожалуй, это самая технически сложная разновидность мансардной крыши. Необычность ее формы, хоть и создает дополнительные проблемы при строительстве, но результат того стоит. Необычное и выделяющееся сооружение никого не оставит равнодушным.

Каждая разновидность мансардной крыши уникальна. При этом, чем сложнее конструкция, тем шире дизайнерские возможности. В некоторых случаях форма крыши действительно открывает уникальные возможности. Например — домашняя астрономическая обсерватория или карта звездного неба в спальне.

Из чего состоит мансарда: конструкция крыши

Исходя из своей специфики, мансардная крыша имеет сложную конструкцию и состоит из следующих элементов:

Несущие элементы кровли. Ими выступают стропила и обрешетка. Несущая часть является тем, что держит крышу и распределяет нагрузку между всеми элементами. Изменение угла наклона стропил позволит расширить или уменьшить жилое пространство. Идеальный наклон составляет от 30 до 60 градусов. Если сделать угол больше или меньше — придется жертвовать жилым пространством, а также ухудшать характеристики крыши.
Утеплительные материалы. Залог теплого дома — это качественное утепление. Без него мансарда будет жилой лишь в теплые времена года. При выборе таких материалов желательно проконсультироваться со специалистами, а также обращать внимание на горючесть материала. Желательно использовать утеплитель, который обладает достаточно хорошей огнестойкостью. Материал укладывается в пространстве между частями несущих конструкций, а затем из-за эстетических соображений обивается другими материалами. Для утеплителя обязательно наличие хорошей вентиляции, ее можно провести в коньке крыши. Вентиляцию смогут обеспечить даже небольшие отверстия, которые также стоит защитить от дождя. Утеплять необходимо не только саму крышу, но и стены.
Пароизолирующие материалы. Этот элемент отвечает за отсутствие сырости в помещении и предотвращает образование конденсата. Установка этого слоя обязательна, в противном случае разница температур на улице и в помещении возникнет постоянная сырость, что поставит под угрозу не только комфортность проживания, но и прочность крыши.
Гидроизоляция. Благодаря данному слою вода не сможет протечь в помещение, даже если кровля будет повреждена. Такое возможно при сильном ветре или крупном граде. При ограниченном бюджете гидроизоляцию можно не устанавливать в ущерб защищенности помещения.
Подкровельное покрытие. Чаще всего материалом для этого покрытия выступает пленка. Это еще один элемент, призванный защитить помещение и утеплительные материалы от попадания влаги.
Кровля. Внешняя сторона мансардной крыши выполняет не только защитные функции, но и декоративные. Материалов существует огромное множество. Они различаются по внешнему виду, цене, долговечности и прочности. Самым востребованным на рынке кровельным материалом является металлочерепица, а самым дорогим — миниатюрные солнечные панели с имитацией под плитку.

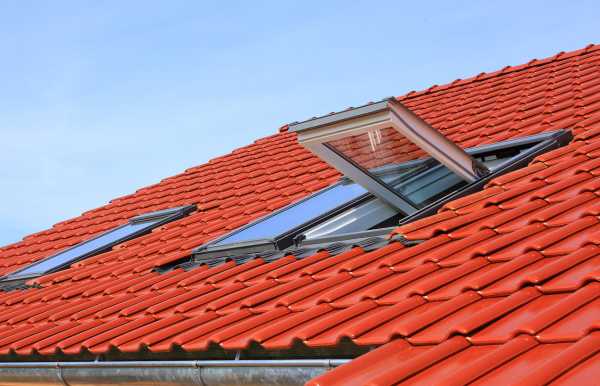

Мансардные окна. Установка этого элемента необязательна. С одной стороны окна ставить нужно, ведь они создают дополнительный уют, а с другой установить их непросто. Кроме того, они достаточно дорогие.
Шумоизоляция. Этот дополнительный слой понизит общий уровень шума. Мансарда — это крыша и в ветреную погоду наличие шумоизоляции будет очень приятным бонусом.

Строительство нужно начинать с выбора материалов. Для каркасной системы идеально подойдет обработанный брус. Это наиболее дешевый и доступный каждому материал. Конечно, можно выбрать другой материал, но в таком случае сделать все собственными силами будет крайне затруднительно, а в некоторых случаях практически невозможно.

При наличии всех элементов мансарда будет радовать и зимой и летом, а обслуживание конструкций минимальным.

Как провести верные расчеты

Как построить мансардную крышу своими руками таким образом, чтобы она была недорогой, практичной, красивой, прочной и устойчивой к природным воздействиям? Для достижения максимально близких к ожидаемым результатам, требуется верно рассчитать угол наклона крыши.

Наклон мансардных крыш

Существует несколько ошибок, а именно: чрезмерно большой угол наклона крыши и чересчур малый. Больший угол снижает нагрузку на каркасную систему, что делает крышу прочнее. При этом он существенно сокращает жилое пространство. В данном случае речь идет не о сантиметрах, а о нескольких метрах свободного места.

Недостаточно большой угол наклона не только увеличивает вес конструкции, но и ухудшает стойкость крыши к климатическим воздействиям. Расширить жилое пространство при помощи слишком малого угла тоже не получится, ведь помещение станет совершенно непрактичным. Придется возводить перегородки, что автоматически сделает бессмысленным такого угла.

В целях достижения баланса желательно составить компьютерную модель крыши. Это наглядно продемонстрирует преимущества и недостатки каждого из решений, а также укажет на слабые места в конструкции, которые нужно усилить.

Какие факторы необходимо в обязательном порядке принимать во внимание при проведении расчетов? В первую очередь это:

Климатические особенности местности. Уровень осадков и предельную скорость ветра.
Кровля. От выбора кровли угол наклона зависит в меньшей степени, но она может усложнить строительство.
Архитектурные особенности мансарды.
Форма дома. Дома бывают разные и для каждого есть свой вид мансарды.

Шатровидные, конусообразные и купольные крыши не являются стандартными, поэтому к ним не всегда можно применить общие правила расчета угла наклона.

Верный расчет угла наклона не потребует специальных знаний. Достаточно знать базовую школьную программу по геометрии и помнить, что оптимальный угол всегда находится между 30 и 60 градусами. Шатровидные, конусообразные и купольные крыши не являются стандартными, поэтому к ним не всегда можно применить общие правила расчета угла наклона.

Этапы пошагового строительства

Далеко не каждый строитель знает, как построить мансардную крышу своими руками. Пошаговая инструкция станет удобным помощником, как и для строителя, так и для обычного человека. Начало — важный этап. Он закладывает основу и задает общее направление.

Возведение каркаса

Начальным этапом является проектирование и компьютерное моделирование. Фундамент здания должен быть достаточно прочным для мансарды. Чтобы исключить все критические ошибки — лучше всего привлекать компетентных специалистов. Неправильные расчеты в лучшем случае усложнят строительные работы, а в худшем приведут к повреждению строения.

Редко какое строение не имеет крыши. В данном случае ее потребуется аккуратно демонтировать, не повредив при этом конструкции дома. Если крыши нет – то и демонтировать ничего не нужно.

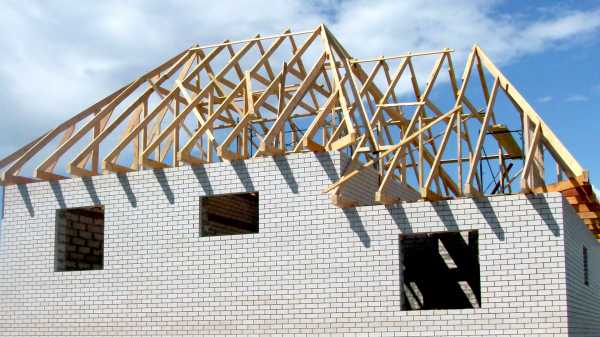

Важнейшим этапом в постройке мансарды является установка каркасных конструкций. Это длительная и тяжелая работа. Рационально будет заручиться поддержкой нескольких человек, ведь строительство в одиночку отнимет много сил и времени. Установка каркаса состоит из множества важных этапов:

Установка мауэрлатов т. е. просушенного бруса на наружной стене. Желательно, заранее установить слой гидроизоляции под брусья.
Монтаж основных конструкция мансарды.
Установка стоек в ключевых позициях. В прямоугольных строениях, это начало и конец здания.
Стойки соединяются перемычками образуя арки. Для проверки правильность постройки, необходимо натянуть шпагат между построенными арками. Все правильно, если шпагат натянут горизонтально. В том случае, если результат иной — стойку лучше заменить.
Строятся дополнительные арки. В предыдущем шаге арки были установлены только в ключевых точках. Теперь же необходимо построить арки между основными. Шаг арок должен равняться шагу стропил.
Арки скрепляются между собой. На данном этапе нужно использовать качественные и крепкие материалы. Арки не должны шататься под нагрузкой.
Далее устанавливаются стропила. Первыми монтируются те, которые имеют наибольший угол наклона. При этом в мауэрлате вырезаются пазы, в которые встанут стропила.
Устанавливаются те стропила, что имеют меньший угол наклона. Обычно, это верхние стропила. В некоторых экзотических проектах бывает и наоборот.
К стропилам крепятся элементы обрешетки. Они обязательны. На обрешетку крепят изолирующие материалы.
Настало время крепить пароизоляцию. Работа проводится изнутри. Изолирующий слой устанавливается равномерно, на стенах и на потолке.
Теплоизоляция укладывается поверх пароизоляции. К ней затем крепятся новые элементы обрешетки.
На теплоизоляцию укладывается гидроизоляция. Все изолирующие элементы располагаются именно в таком порядке. Его нельзя изменить по своему усмотрению.
Завершающий этап строительства мансарды — монтаж кровли. Кровля бывает разная, к некоторым ее типам потребуются дополнительные работы.

Вот и все. Мансардная крыша полностью готова. Осталось только сделать внутреннюю отделку и можно жить.

В постройке мансардной крыши нет ничего сложного. Все получится, если подходить к этому максимально серьезно и ответственно. Начиная от проекта крыши и заканчивая финальными кровельными работами — все это доступно каждому человеку, решившемуся на самостоятельное строительство.

Каждый проект уникален и зависит от многих факторов. Постройка односкатной мансарды отнимет немного времени, а постройка купольной крыши станет интересной задачей для каждого. Сложная крыша потребует нестандартных решений, и эксклюзивных материалов и на время строительства станет проблемой. Результат же наоборот, долгие годы будет предметом гордости хозяина дома.

На видео — расчетная схема нагрузки мансарды:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

РубрикаРазное
