Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

Содержание статьи:

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

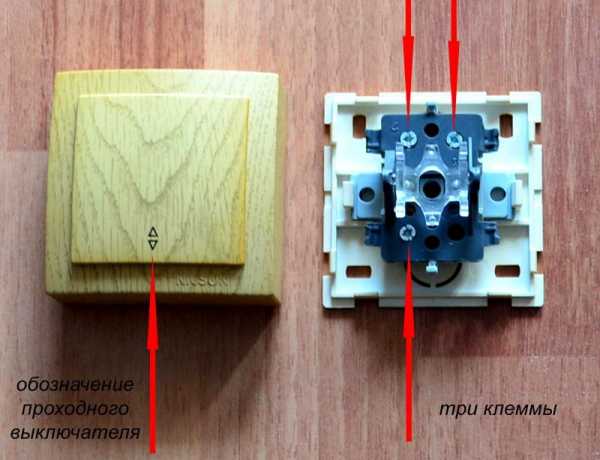

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

клавишные;
кнопочные;
ползунковые;
тяговые;
тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

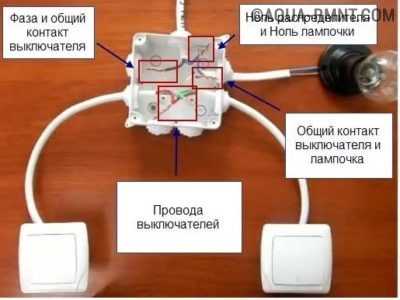

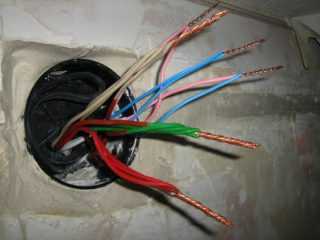

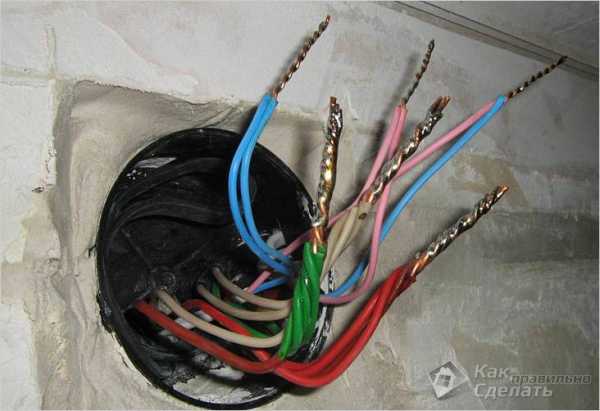

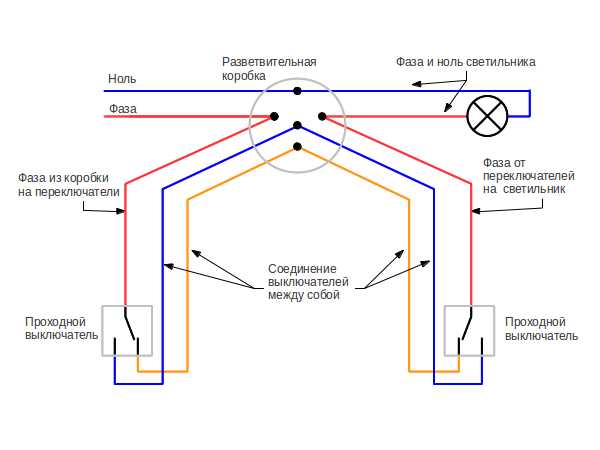

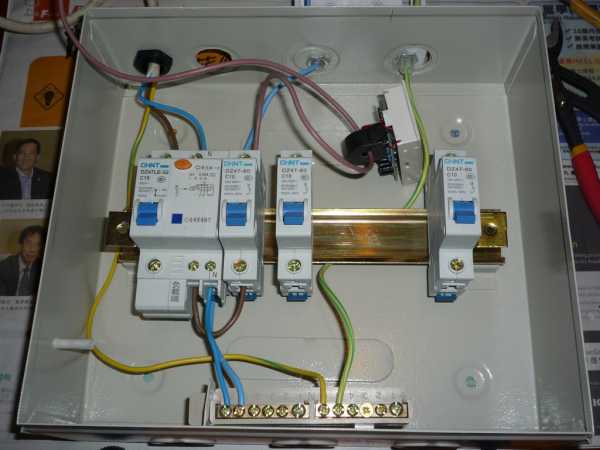

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
Отключить напряжение.
К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
Аналогично выполняют работу на другом выключателе.
Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
Два других провода от первого выключателя подводят к соответствующим клеммам второго.

Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

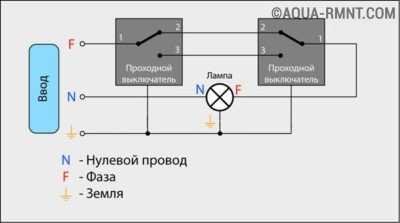

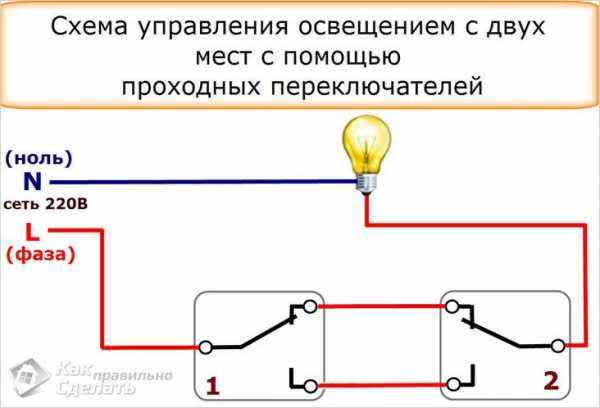

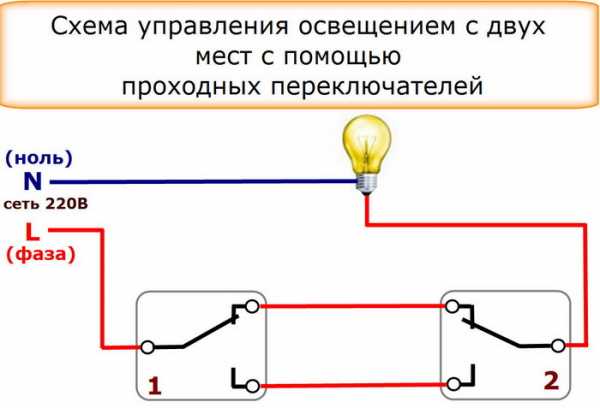

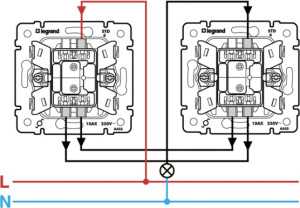

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

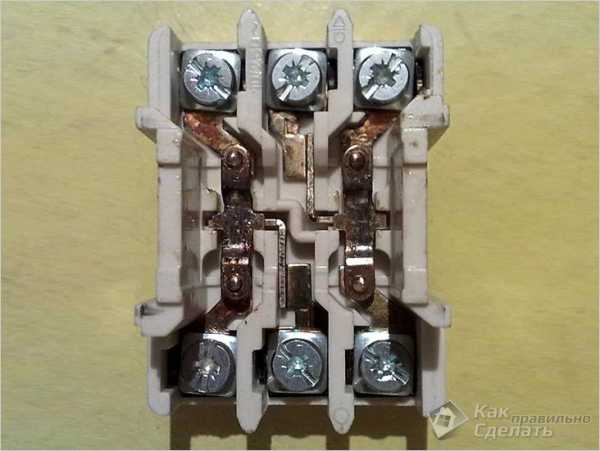

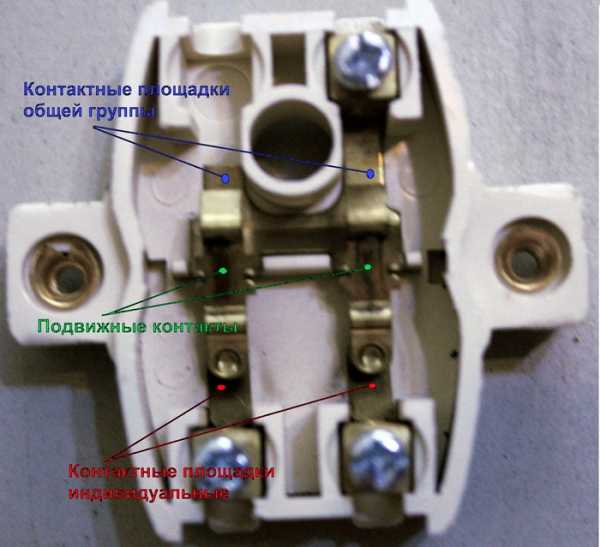

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

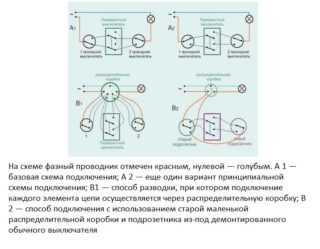

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

в большом коридоре или холле с множеством дверей;
в квартире с тремя уровнями;
спальне с выключателем у входа и двумя рядом с кроватью;

находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

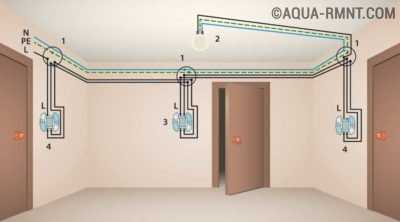

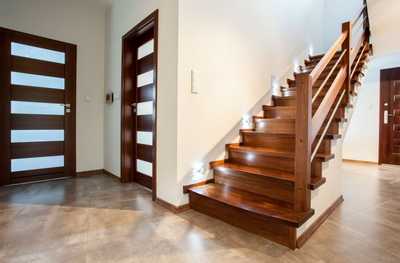

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

strojdvor.ru

понятие, отличия, техника выполнения, необходимые материалы и инструменты

В статье вы узнаете, как сделать проходной выключатель из обычного. Это такое устройство, при помощи которого появляется возможность управлять источником освещения из нескольких мест одновременно. Как правило, такие выключатели монтируются в коридорах большой длины, на переходах или лестницах. Их использование очень удобно, не приходится носить с собой фонарик или возвращаться по темной комнате.

Где можно использовать выключатели?

Очень часто их применяют в спальнях. При этом один выключатель вешается непосредственно у входа в комнату, а второй возле кровати. Они довольно удобные, так как для включения или выключения света в комнате или коридоре не придется возвращаться к основному выключателю возле двери. Также можно использовать в рабочем кабинете, чтобы отключить основное освещение и включить настольный светильник. И намного эффективнее использовать проходной выключатель вместо обычного.

В этой статье мы поговорим о том, как самостоятельно сделать выключатель проходного типа из обычных. Стоит отметить, что стоимость проходных конструкций довольно высокая, поэтому позволить что сможет себе далеко не каждый. Поэтому и возникает вопрос, а можно ли из пары обычных выключателей самостоятельно изготовить проходной, но чтобы не нарушить работу всей системы в целом.

Особенности конструкции

Если сравнивать с обычными двойными выключателями, то отличия в количестве контактов – у проходных их три. Соединения необходимо осуществлять с помощью трехжильных кабелей. Допускается прокладка как открытой проводки, так и закрытой. В последнем случае провода прячутся в стене, в специально подготовленную для этого штробу. Это канавка в стене, сделанная при помощи зубила.

При подключении провод, по которому подается ноль, идет к осветительному прибору. Что касается фазы, то необходимо, чтобы она поступала непосредственно к выключателю, который будет разрывать электрическую цепь. Следовательно, можно упростить конструкцию так: фаза поступает ко входу выключателя, ноль – сразу на осветительный прибор через распределительную коробку. Как вы можете видеть, все управление идет исключительно по фазному проводу.

Особенности подключения

На выход устройства нужно подключать два провода – перемычка, которая имеется в конструкции, попеременно замыкает электрическую цепь. Эти кабели, соединенные с выходом, соединяются со вторым выключателем, но при этом одна жила поступает сразу к осветительному прибору. Следовательно, проходной выключатель просто позволяет осуществить переброску электроэнергии с одной линии на другую.

На сегодняшний день в продаже можно встретить тройные выключатели проходного типа. Конечно, из-за сложности конструкции его стоимость просто запредельная. Вряд ли у кого-то возникнет желание переплачивать за такой девайс, если его можно изготовить из простых. Причем не нужно иметь семь пядей во лбу, специальный инструмент и диагностическую аппаратуру. Работы по изготовлению не отличаются сложностью и выполнить их можно строго по инструкции, приведенной ниже.

Внешний вид устройства

Внешний вид проходного выключателя практически такой же, как у обычного. Причем у проходных также может быть одна или несколько клавиш для переключения линий. Разница наблюдается только лишь во внутренней конструкции. Как правило, в домах используют выключатели маршевого типа, у которых всего одна клавиша.

Но проходные устройства нужно называть скорее переключателями, а не выключателями. Дело в том, что они предназначены для того, чтобы переключать электрические цепи между собой. В том случае, если помещение, в котором устанавливается выключатель, большое по площади, возможно, придется использовать устройство с двумя или даже тремя клавишами. Поэтому нужно внимательно ознакомиться со схемой подключения проходного выключателя. Как обычный его включить нельзя, система здесь немного иная.

Переделка выключателя

Изготовление из обычного выключателя проходного заключается только лишь в том, что нужно добавить еще один контакт. Чтобы это сделать, вам придется приобрести сразу два выключателя. Обязательно они должны быть изготовлены одним и тем же производителем, только на одном выключателе должно быть две клавиши, а на втором одна.

Также рекомендуется использовать устройства одинакового размера. Когда будете приобретать двухклавишный выключатель, обратите внимание, можно ли поменять местами клеммы так, чтобы размыкание и замыкание электрических цепей производилось независимо.

Следовательно, в одном положении клавиши произойдет подключение первой цепи, а во втором вы замкните соседнюю линию. А теперь поговорим о том, как изготовить и как подключить проходной выключатель. Как обычный не получится – в линии большее число проводов, которые необходимо коммутировать. Простые выключатели не смогут это сделать.

Последовательность работ

А теперь начинаем проводить работы по переделке обычного выключателя в проходной. Для этого вам нужно выполнить такие манипуляции:

Сначала ослабляете зажимы для подключения подходящего кабеля. Обязательно распорки подрозетника необходимо ослабить. Это необходимо для того, чтобы спокойно демонтировать выключатель из отверстия в стене.
Как вы понимаете, при этом обязательно необходимо отключать полностью электричество в доме. Определите с помощью щупа перед отключением электроэнергии, на каком проводе находится фаза. Обязательно сделайте метки на проводе. В этом случае вы максимально облегчите монтаж устройства.

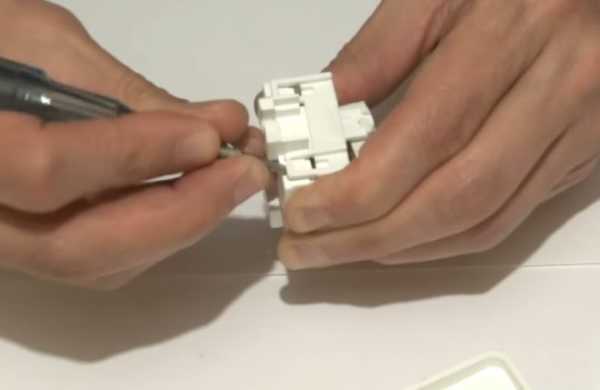

Снимите выключатель и переверните его внутренней частью вверх. После этого разогните зажимы на корпусе и извлеките всю электрическую часть конструкции. Используя простую отвертку, вы это сделаете за пару минуту.
Затем при помощи плоской толстой отвертки необходимо вынуть пружинки, которые находятся внутри корпуса. Использовать тонкую отвертку не рекомендуется, так как вряд ли получится извлечь пружины. Будьте аккуратны, старайтесь не торопиться, чтобы не погнуть и не сломать элементы конструкции.
С помощью плоской отвертки необходимо на торцах снятой части выключателя поддеть два зубца.

Завершающие работы

А теперь завершающие этапы изготовления проходного выключателя своими руками. Из обычных выключателей сделать его можно, но для этого осталось выполнить несколько действий:

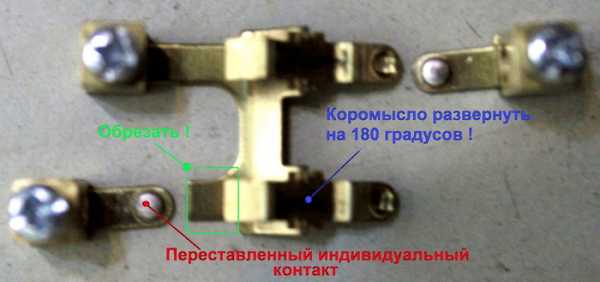

Проводите основной этап процедуры. Для этого на основной части из керамики найдите группы контактов. Всего их три: индивидуальные, общие, подвижные.
Один из подвижных контактов нужно развернуть на 180 градусов, после чего необходимо площадку контактную, которая относится к общей цепи, немного срезать. Изолировать при этом ничего не нужно.
Как только это сделаете, всю демонтированные часть потребуется установить обратно.
С одинарного выключателя снимите клавишу и установите ее на новое устройство. В том случае, если у вас нет одинарного выключателя, то допускается склеивание между собой двух клавиш. Очень просто это сделать при помощи клеевого пистолета.

Как вы видите, процесс изготовления довольно прост, не отнимет много времени. Конечно, придется немножко повозиться с механизмом выключателя.

Какие недостатки у проходных конструкций

Давайте поговорим о том, какие недостатки можно выделить у выключателя проходного типа. Специфика использования этих устройств довольно оригинальная, поэтому существуют маленькие недостатки:

По положению клавиш нельзя понять, включен осветительный прибор или же выключен.
Не получится из разных мест одновременно выключать или включить осветительную лампу.

Но такие минусы незначительные, при работе устройства вряд ли они смогут сильно повлиять на решение, касаемо их монтажа или же на самостоятельное изготовление. Но вы должны быть готовы, что сразу же после монтажа вы будете немного путаться при включении и выключении осветительных приборов. Но это быстро проходит, человек привыкает ко всему.

Заключение

Как видите, проходные выключатели хоть заводского изготовления, хоть кустарного, являются достаточно удобными приспособлениями. Управление осветительными приборами из различных мест позволит вам избежать необходимости возвращаться, чтобы отключить свет. Причем идти обратно придется по темному коридору.

Особенно это актуально, если в доме прохладно, а вы улеглись в теплую кровать и так не хочется вылезать из-под одеяла, чтобы отключить свет. В этом случае нужно ставить либо проходной выключатель возле изголовья кровати, либо же монтировать детектор хлопков, который позволит отключать свет посредством звука.

И вряд ли кто-то задумается, как из проходного выключателя сделать обычный двухклавишный. Это попросту не нужно – стоимость проходного намного выше, нежели простого. Поэтому, с экономической точки зрения, это делать просто нецелесообразно.

fb.ru

Как сделать проходной выключатель из обычного — Ремонт квартир

Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

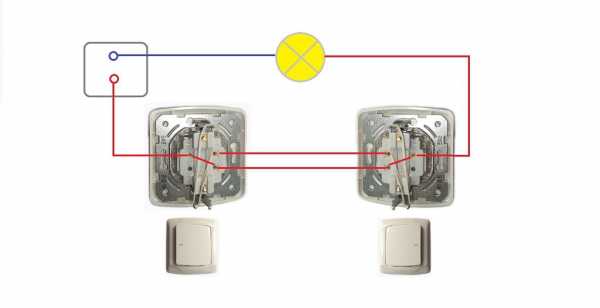

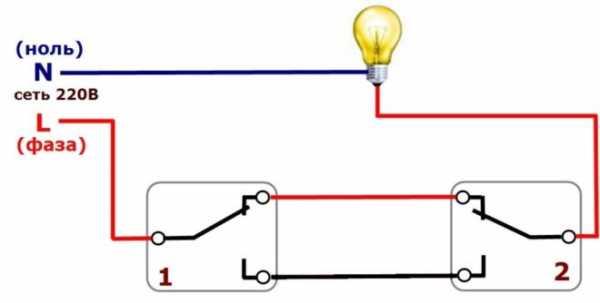

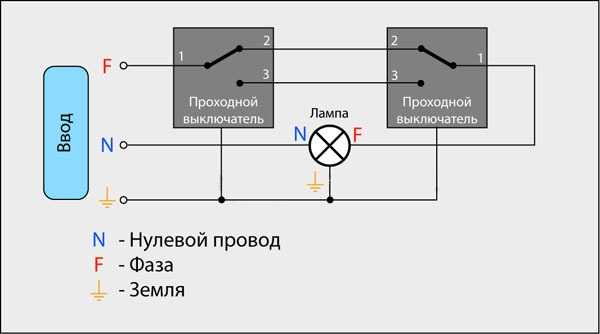

Схема подключения проходных выключателей

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода – белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) – белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) – белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении – либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше – на несколько этажей – полностью устранила бы эту проблему – включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик.ру.

Из проходного – обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) – что делать, если есть проходные выключатели, а нужны обычные?

Вот схема, показанная на фото выключателя:

В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

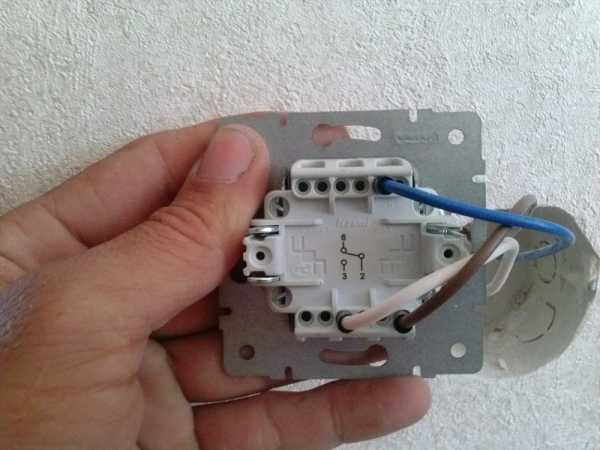

Снимаем клавиши и декоративную панель:

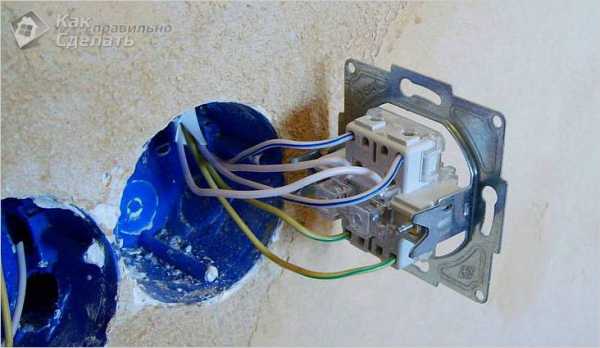

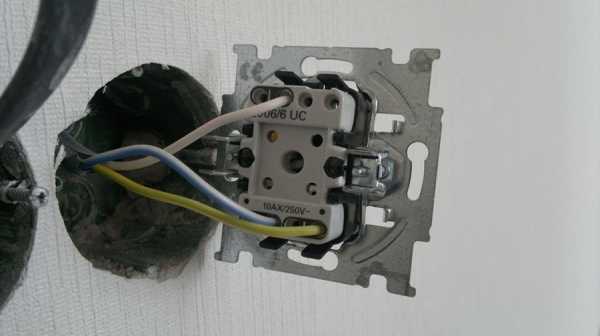

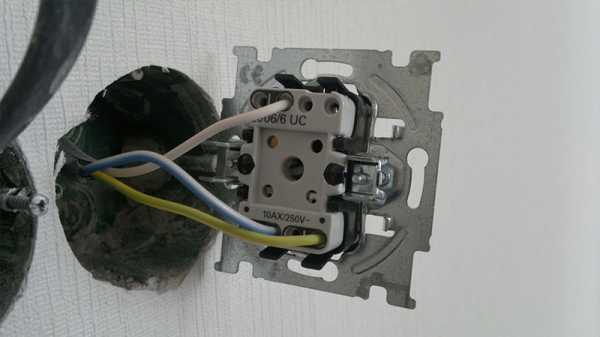

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6.

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный – это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.

Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!

Обновление статьи.

А это – скорее юмор…

Проходной – это же ведь с возможностью выключения из разных мест, не так ли?

samelectric.ru

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

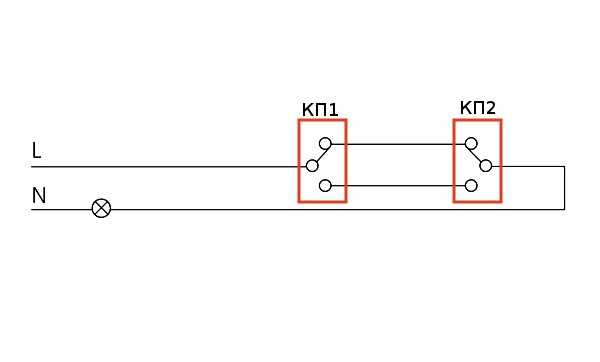

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

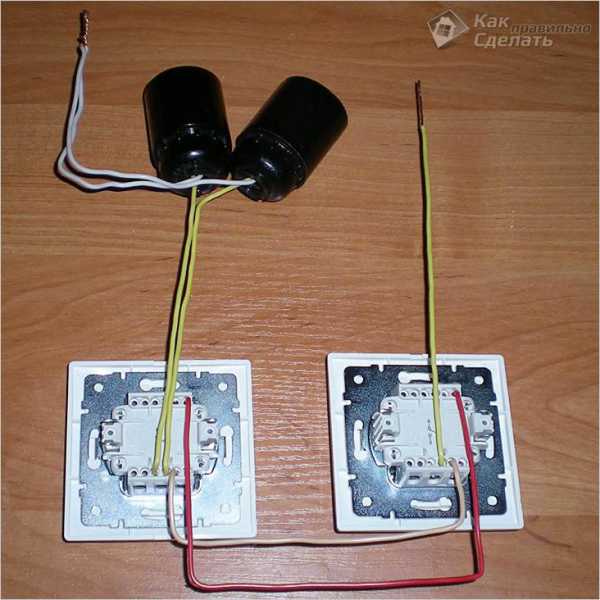

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

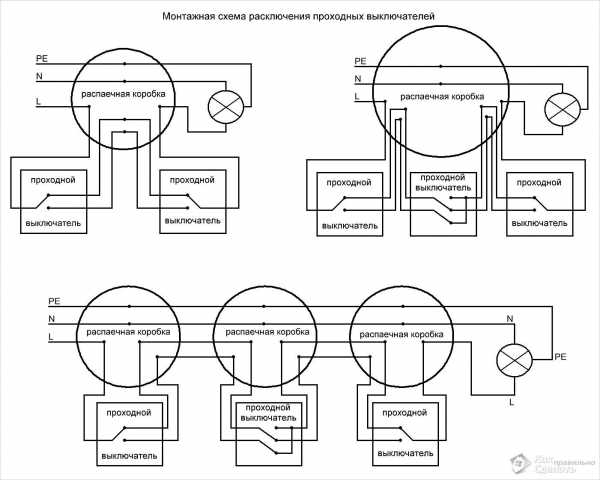

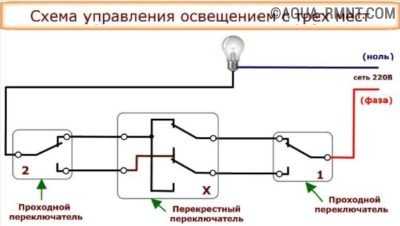

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

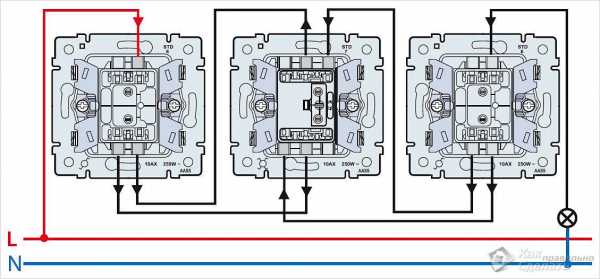

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

А вот примерно так разводить по помещению.

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

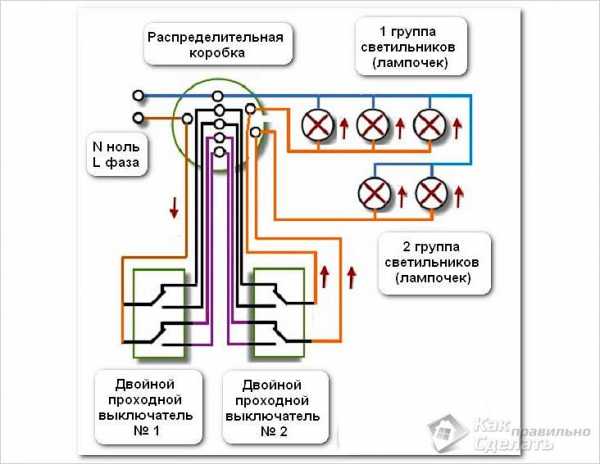

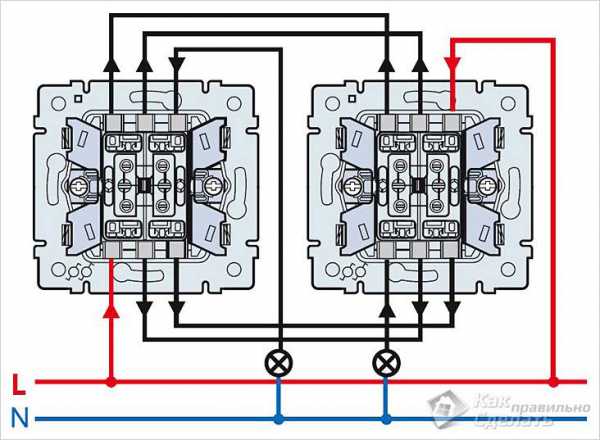

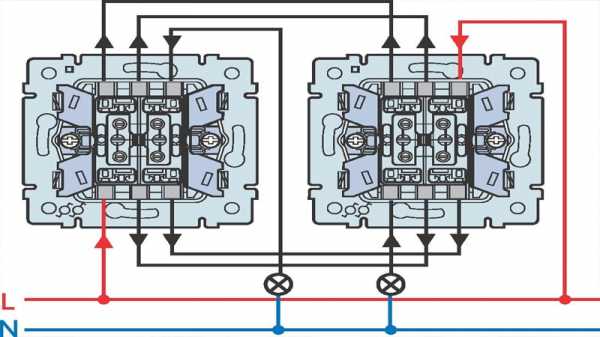

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

stroychik.ru

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

Невозможно определить, выключено или включено устройство, по расположению его клавиш.
Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

yaelectrik.ru

Проходной выключатель — своими руками!

Всем привет!
В этом видео речь пойдет о проходном выключателе, схеме освещения с использованием проходных выключателей и о том, как это сделать своими руками!
Давайте разберемся в каких случаях это нужно! Если у вас в квартире или доме есть длинные коридоры, проходные комнаты и лестницы на другой этаж, то использование традиционной схемы освещения с одним выключателем на помещение вызывает некоторые неудобства. Чтобы выключить свет в прихожей надо вернуться к входной двери, а потом идти в темноте обратно, то же самое в длинных коридорах и проходных комнатах, а уж на лестничных участках вообще неприемлемо! Резко возрастает километраж бесполезных хождений и это как-то раздражает. Самый дешевый способ уменьшить износ домашних тапочек, сэкономить ваше время и повысить комфорт — это внедрить в традиционную схему освещения проходные выключатели или, если на этапе строительства/ремонта, собрать эту схему освещения с нуля. Конечно, есть альтернатива, можно установить акустический датчик или датчик движения, но это дороже и очень часто свет выключается в самый неподходящий момент! Лучше освещать свой жизненный путь своими руками!
Схема освещения с проходными выключателями достаточно проста

Одноклавишный проходной выключатель отличается от обычного выключателя наличием третьего контакта и основной контакт всегда замкнут на один из двух оставшихся. Важно точно определить этот основной контакт с помощью тестера или светодиодной индикаторной отвертки, если он не обозначен изготовителем. После того как вы определились с расположением выключателей, коробки и светильника, необходимо проложить провода. В коробку должны прийти:
1. Питающий провод, двухжильный (или трехжильный если с заземлением)
2. Провод от светильника, двухжильный (или трехжильный если с заземлением)
3. Провод от первого выключателя, трехжильный
4. Провод от второго выключателя, трехжильный
Как правило в трехжильном проводе каждая жила имеет свой цвет, выбирайте какой вам нравится, но к основному контакту в обоих выключателях должна быть подключена жила одного и того же цвета (оранжевый провод на рисунке)! К оставшимся контактам выключателя подключаются две оставшиеся жилы в любом порядке.
Приступим к сборке коробки. Из рисунка видно, что основной контакт первого выключателя подключен к фазе питающего провода, а основной контакт второго выключателя подключен к одной из жил провода от светильника, остальные четыре жилы от выключателей соединяются между собой по цвету синий с синим, желто-зеленый с желто-зеленым, например. Нулевая жила питающего провода соединяется с оставшейся неподключенной жилой провода от светильника. Если в питающем проводе есть третья жила заземления, то она соединяется с жилой заземления, которая идет на светильник. Все соединения нужно надежно заизолировать. В итоге первый выключатель переключает фазу, а второй лампочку!
Вот собственно и все дела. Подаем напряжение и «да будет свет»! Если света все же недостаточно, то к светильнику можно подключить параллельно несколько светильников, в зависимости от длины коридора, например.

www.youtube.com

remontkvartiri.me

Проходной выключатель из обычного — Ремонт квартир

Как сделать проходной выключатель из обычного выключателя? Подробная схема подключения

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае — плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

Назначение проходного выключателя
Переделка устройства
Заключение

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель. Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой — в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

одноклавишный, оборудованный подсветкой или без нее;
двухклавишный с подсветкой или без нее;
трехклавишный;
накладной;
встроенный;
промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них — перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов — не запутаться в проводах.

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Схема расположения выключателей в комнате

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

Одноклавишный (с подсветкой или без)
Двухклавишный (с подсветкой или без)
Трехклавишный
Промежуточный
Накладной
Встроенный

У этих механизмов два недостатка:

По кнопкам невозможно определить, в каком положении устройство.
Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.

Источники: http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/prohodnoj-vyklyuchatel-iz-obychnogo.html, http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/, http://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html

electricremont.ru

Делаем проходной выключатель самостоятельно

Смотрите также материал о технологии подключения перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Отличие простого переключателя от проходного

Разновидности проходных выключателей

Одноклавишный (с подсветкой или без)
Двухклавишный (с подсветкой или без)
Трехклавишный
Промежуточный
Накладной
Встроенный

У этих механизмов два недостатка:

По кнопкам невозможно определить, в каком положении устройство.
Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

Пошаговое руководство

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Схема подключения для управления с трех точек

О стандартах установки выключателей и розеток в квартире, а также о мерах безопасности читайте в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Чтобы в темноте легко найти выключатель, нужна подсветка. Такие устройства есть в специализироаванных магазинах, а подключить его можно самостоятельно. Как это сделать, узнаете в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html.

Как сделать проходной выключатель из обыкновенного

aqua-rmnt.com

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

На первый (C) контакт подключается общая линия.
На второй (P) и третий (P) контакты подводят перекидные сегменты.
Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

Смонтированный участок цепи обеспечивают напряжением.
Переводят клавишу первого выключателя в режим «Вкл».
Осветительная лампа загорается.
Следуют к точке размещения второго прибора.
Меняют текущее положение клавиши второго устройства.
Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

Необходимо схематично обрисовать монтаж системы.
Выполнить работы по инсталляции РК и подрозетниц.
Выполнить инсталляцию нужного числа световых групп.
Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Трёхточечная схема коммутации

Реализация этого решения основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Своеобразная инструкция подключения в этом случае выглядит примерно так:

Создаётся схема разводки и расключений.
Производятся работы по монтажу коробки распределительной и подрозетниц.
Укладываются кабели электрические трёхжильные в количестве 4 шт.
Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Есть два вида переключателей сенсорного исполнения:

Сенсорные прямого действия.
Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Простая организация системы управления с одним сенсорным прибором выполняется так:

Фазная линия соединяется с клеммой «L».
Линия «L1» образует одну зону освещения.
Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Программирование сенсорных переключателей

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
После звукового сигнала снять касание и перейти к следующему прибору.
Касание сенсора второго прибора.
Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр. Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

sovet-ingenera.com

remontkvartiri.me

Как сделать проходной выключатель света

Проходной выключатель позволяет организовать удобное управление системой освещения из двух-трех мест одновременно. Это очень практичная система для длинных помещений, коридоров, лестниц и других комнат, в которых неудобно возвращаться к одному переключателю, чтобы выключить и включить свет. Разберем, как сделать проходной выключатель своими руками и в каких случаях он необходим.

Схема подключения

Рассмотрим, как правильно организовать процесс подключения. Для этого вам понадобятся специальные выключатели с тремя контактами. Они так и называются — проходные. Они позволяют включать и выключать свет с нескольких мест.

Схема подключения двух точек

Это очень удобно, если вы проживаете в своем доме, имеете крупные комнаты или длинные коридоры. Представьте — вам нужно пройти шестиметровый коридор ночью. На входе вы включаете свет, пересекаете его, а на выходе — выключаете. То же самое можно проделать и в спальне, выключая свет в кровати, в кабинете и других комнатах. Поможет такая схема и на улице для освещения дорожек, беседок, участков и пр. Она позволяет экономить силы, время и электроэнергию. Конечно, можно заменить ее датчиком движения, но это не всегда удобно, да и тратиться на его покупку в большинстве случаев нецелесообразно.

Виды переключателей

Проходные переключатели выпускаются отдельным видом — они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки.

В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать проходной выключатель из обычного в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.

Основное отличие проходного блока от обычного — в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки.

Обратите внимание: при подключении делайте так, чтобы размыкалась фаза, а ноль шел на лампочку. В этом случае вас не ударит током при ее замене или во время ремонта.

Схема выглядит следующим образом:

Ноль из коробки подается на лампу.
Через переключатель фаза уходит на вход.
На выход уходит два кабеля, оба идут на второй выключатель.
Из второго выключателя идет кабель на лампу.

По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Схема переделки обычного в проходной

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, как сделать проходной выключатель света. Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika.ru

Как сделать проходной выключатель света

Как сделать проходной выключатель из обычного выключателя? Подробная схема подключения

Назначение проходного выключателя
Переделка устройства
Заключение

Назначение проходного выключателя

Схема управления освещением с двух мест с помощью проходных выключателей

Переделка устройства

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

одноклавишный, оборудованный подсветкой или без нее;
двухклавишный с подсветкой или без нее;
трехклавишный;
накладной;
встроенный;
промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
нельзя включать и выключать свет в нескольких точках одновременно.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Как подключить проходной выключатель

Назначение проходного выключателя

По своему исполнению они бывают:

Устройство проходного двухклавишного выключателя

Монтаж проходного выключателя

Схема управления проходными выключателями

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Монтаж двойного проходного выключателя

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Провода в распределительной коробке

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

Делаем проходной выключатель своими руками

Делаем проходной выключатель самостоятельно

Схема расположения выключателей в комнате

Отличие простого переключателя от проходного

Разновидности проходных выключателей

Одноклавишный (с подсветкой или без)
Двухклавишный (с подсветкой или без)
Трехклавишный
Промежуточный
Накладной
Встроенный

У этих механизмов два недостатка:

По кнопкам невозможно определить, в каком положении устройство.
Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

Схема подключения для управления с трех точек

Используются не только проходные, но и перекрестные переключатели

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Как сделать проходной выключатель из обыкновенного

Видео: проходной выключатель своими руками

electricremont.ru

Как сделать проходной выключатель света схема подключения

Порой строение помещение заставляет задуматься о дублировании средств включения/выключения света (выключателей). Сегодня эта проблема решаема при помощи использования проходного выключателя, его можно как купить, так и создать, переделав в него обычный выключатель света.

Специальных знаний для этого ненужно, пригодятся лишь отвертка, желание и некая смекалка.

Обычный выключатель, без некоторых доработок, использовать не получится, прибор должен быть специальным. В данном материале, рассмотрим возможность доработки обычного кнопочного выключателя до полноценного проходного.

Переделываем двухклавишный выключатель

Для разборки прибора – поддеваем отверткой клавиши, выкручиваем фиксирующие болты спереди, выкручиваем болты фиксирующую конструкцию сзади, аккуратно снимаем верхнюю крышку. На этом этапе, во-первых, проверяем съемность контакта с зажимом (лучше это спросить у продавца, прежде чем разбирать выключатель), во-вторых, проверяем работоспособность выключателя при развернутом на 180 градусов коромысле (лучше почитать в интернете). Если оба условия выполнимы, можно приступить к созданию проходного выключателя.

Коромысло переворачиваем, а кнопки объединяем в единую синхронно двигающуюся конструкцию. Осталось проверить работоспособность.

Важный шаг – разборка, устройство необходимо расчленять крайне аккуратно, ведь нужно ничего не сломать.

Использование кнопочного переключателя

Существует иной вариант – проходной переключатель заменяется кнопочным, но рассчитанным на малые нагрузки. Грамотно просчитав проект системы, покупают два переключателя типа ON-ON, они должны работать так:

когда первая группа включена – вторая выключена;
если включается вторая, то первая — обесточивается.

При использовании такой пары, можно легко создать систему проходных переключателей света.

Использовать непосредственно кнопочный вариант необязательно, подойдет любая пара выключателей подобной системы, в том числе, тумблеры.

Промежуточное реле

Крайним вариантом, рассмотренным нами сегодня, будет использование одноклавишного выключателя в группе со специальным промежуточным реле. Данная схема скорее теоретическая, ведь практически ее реализовать крайне проблематично, да и эксплуатация создает несколько технических нюансов.

Главный нюанс – реле должно работать постоянно, пусть это и небольшая финансовая трата, но мы вносим постоянного потребителя в систему, который мало, но всегда «ест» нашу электроэнергию и «крутит» счетчик.

Переходное реле выполняет функцию перекидных контактов, а одноклавишный выключатель, в такой схеме, играет роль контроллера переключения катушек.

Полезное видео

С одним из вариантов изготовления проходного выключателя вы можете ознакомиться на видео ниже:

Система переходных выключателей, скорее, составляющая удобства и комфорта, нежели необходимость, она позволяет не возвращаться к началу коридора, либо лестницы для выключения света. Да и колупать все своими руками тоже нет никакой нужды, цена заводских проходных переключателей не слишком отличается от цены обычных, в качестве примера рассмотрите в интернете работу перекрестного переключателя. Система установки и эксплуатации и установки данных устройств очень простая, главное не потеряться в проводах.

web-electric.ru

РубрикаРазное
