Вопрос, как выкопать колодец своими руками во все времена будет оставаться актуальным, потому что это прекрасная возможность решить проблему водоснабжения для участков, к которым не подведен центральный водопровод. На первый взгляд данный процесс может показаться слишком сложным и трудоемким, но при соблюдении определенной последовательности действий, справиться с поставленной задачей можно собственными силами.

Колодцы строили еще в те далекие времена, когда не существовало тяжелой строительной техники, а значит и вам под силу соорудить колодец на собственном участке.

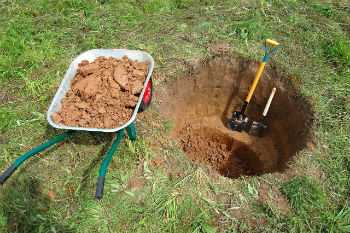

На фото — процесс копки

Где копать колодец

Конечно, первым делом необходимо определиться с местом, где будет выкопан ваш колодец, и в выборе этого самого места следует учесть следующие факторы:

• Ни в коем случае нельзя начинать строительство вблизи больших источников загрязнения, так как вода, которая проходит через верхние слои грунта, будет вбирать в себя вредные вещества. В качестве подобных источников загрязнения могут выступать компостные, навозные или мусорные кучи, или места слива сточной воды;

Обратите внимание! Если копка колодца своими руками планируется на уклоне, то его следует располагать выше источников загрязнения.

• Задумываясь о строительстве колодца, следует понимать, что его сооружение не всегда является целесообразным. Нужно принимать во внимание гидрогеологию местности, к примеру, в болотистых местностях использовать для питья воду из колодцев нельзя, так как в нее попадает верховодка с разнообразными вредными примесями;

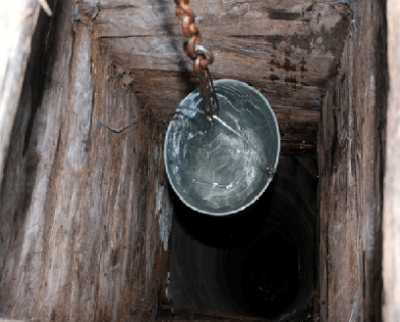

В колодце должна быть чистая вода

• Наличие воды на доступном уровне напрямую зависит от рельефа местности, на которой планируется копание колодца своими руками, и от типа грунта. Например, на склоне можно вообще не найти воду, или добраться до нее будет возможно только при помощи специализированной строительной техники;
• Располагать колодец следует как можно ближе к месту потребления воды. Такое расположение позволит уменьшить расходы на доставку. Но слишком близко строить колодец тоже нельзя. Для обеспечения дома водой из колодца, шахта должна находиться минимум в пяти метрах от здания.

Многие суеверные люди доверяют дело выбора места для копки колодца шаманам. Ранее они пользовались ивовыми прутиками, а сегодня используют проволочные рамки для поиска воды. Доверять шаманам или нет, каждый решает для себя сам.

Поиск воды ивовым прутиком

Если у ваших соседей уже есть колодец, значит, и вы смело можете копать и быть уверенными в том, что найдете воду. Но если у соседей нет колодца, тогда следует пробурить разведочную скважину, которая и поведает вам все о наличии воды в грунте.

Когда и как следует копать

Вопрос выбора времени, чтобы копать колодец своими руками, также важен, как и выбор места, поэтому следует уделить и этому моменту должное внимание:

• Весна — время, когда таят снега, поэтому начинать процесс копки в этот период нежелательно, так как можно допустить ошибку в выборе глубины шахты. Данная ошибка может быть допущена из-за того, что в этот период времени грунтовые воды располагаются на очень высоком уровне. Так колодец, выкопанный в апреле, уже к декабрю может оказаться абсолютно сухим. Уровень залегания грунтовых вод может колебаться в диапазоне 1-2 м;
• Наилучшее время для строительства это зима, самый ее конец, либо самый конец лета. Именно в это время уровень водного горизонта является минимальным. Конечно, копка колодцев своими руками в зимний период тяжела, но бывают ситуации, когда другое время года совершенно не походит для производства подобных работ, речь идет о колодезных шахтах, проходящий сквозь плавуны;

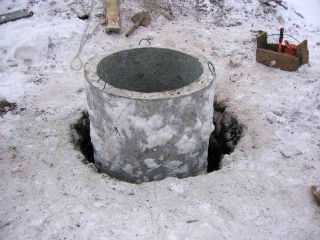

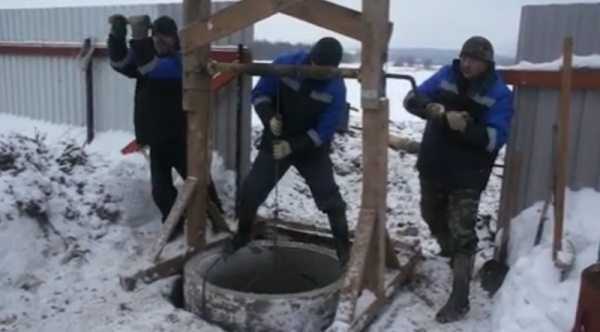

Копка колодца в зимний период

• Процесс копки довольно глубоких шахт отнимает огромное количество времени, а копать необходимо непрерывно. Поэтому следует так все спланировать, чтобы у вас было много свободного времени.

Теперь попробуем разобраться, как правильно выкопать колодец своими руками.

В основном для подобного строительства требуется не менее трех человек:

• Один человек работает ломом и лопатой в шахте, наполняя грунтом ведра;
• Второй человек поднимает эти ведра на поверхность и относит грунт в отвал;
• А третий в это время отдыхает, готовясь заменить одного из своих товарищей.

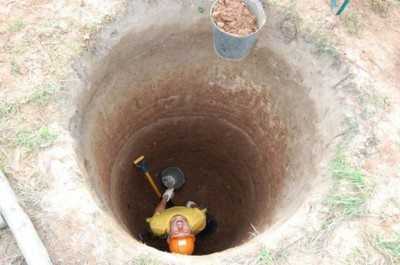

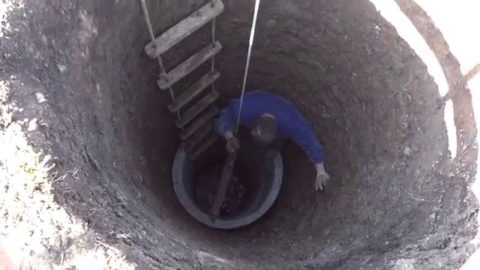

На фото — наглядная демонстрация процесса копки

Работа ведется в достаточно динамичном темпе, поэтому рабочие часто сменяют друг друга. Если в грунте встречаются большие камни, их выворачивают при помощи короткого лома, затем обвязывают веревками и извлекают из углубления.

Обратите внимание! Если вы работаете в шахте, следует прислушиваться к собственному самочувствию, и если резко почувствуете себя плохо, следует покинуть шахту. Ваше состояние свидетельствует о скоплении вредных газов, которые необходимо выкачать для продолжения строительства.

Статьи по теме:

Колодец из железобетонных колец

Если место для строительства выбрано, материалы, цена которых сравнительно невысока, подготовлены, следует приступать к самому процессу рытья. Нужно отметить, что работа предстоит сложная и трудоемкая, потому что вес колец из бетона достаточно высок.

Вручную производить их установку довольно тяжело, поэтому возможно следует воспользоваться талью ручного типа, подвешенной на треноге, которую вы без проблем соберете из деревянных брусьев. Конечно, приобретение подобного механизма может ощутимо увеличить стоимость копки колодца вручную, но зато, понизит трудоемкость данного процесса.

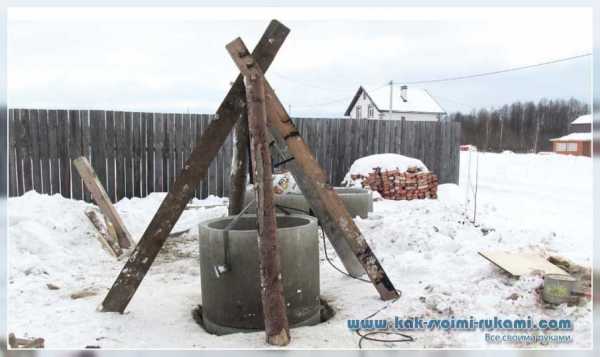

На проектирование тренога, собранная на месте строительства

Технология копки колодцев в ручную состоит из следующих этапов:

• На начальном этапе мы копаем углубление, которое было бы равно по диаметру размерам бетонного кольца. Дно колодца должно быть горизонтальным и максимально ровным, для того чтобы первое кольцо легло без наклона.

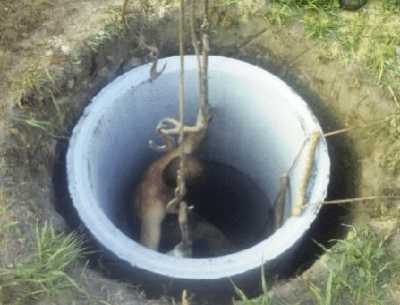

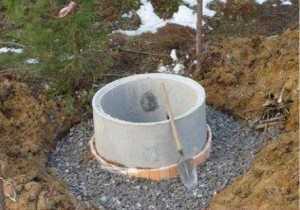

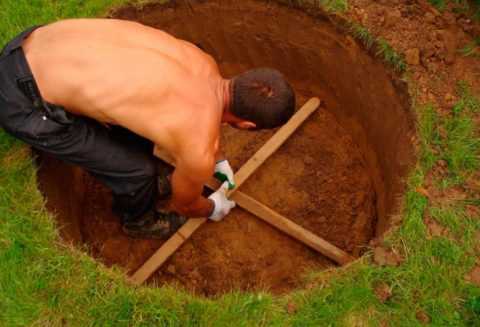

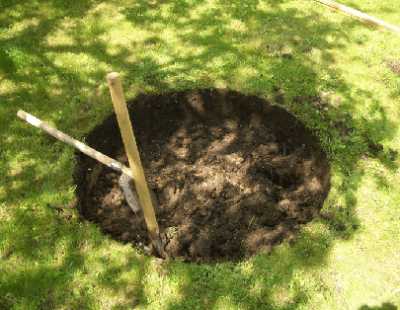

Начальный этап — углубление

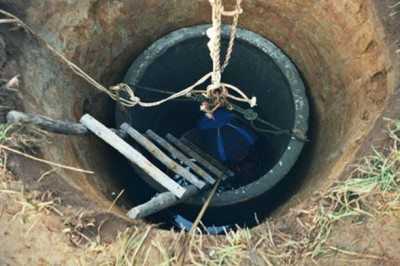

• Далее копаем колодец своими руками, опустившись прямо в это кольцо, отправляя на поверхность разработанный грунт. Под собственной тяжестью по мере подкапывания кольцо будет опускаться. В тот момент, когда первое кольцо углубится, на него сверху следует установить следующее;

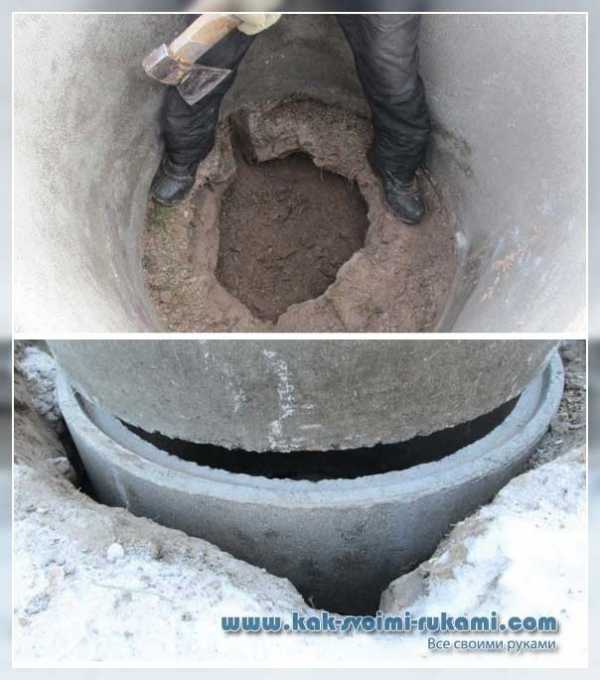

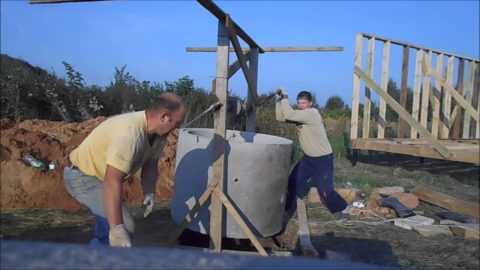

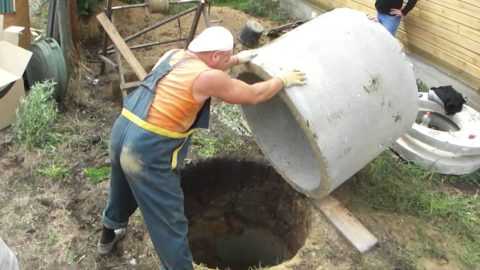

На фото — установка второго бетонного кольца

Совет. Если в какой-то момент кольца перестали опускаться под собственным весом, значит, произошло отклонение. Для того чтобы выровнять конструкцию необходимо сверху на кольца установить щит, который утяжеляют при помощи мешков с грунтом и тяжелых камней, и оставить на некоторое время. Под тяжестью щита кольца должны опуститься.

• Когда в шахту начнет поступать вода процесс копки прекращать не следует. Воду необходимо откачать и копать дальше;

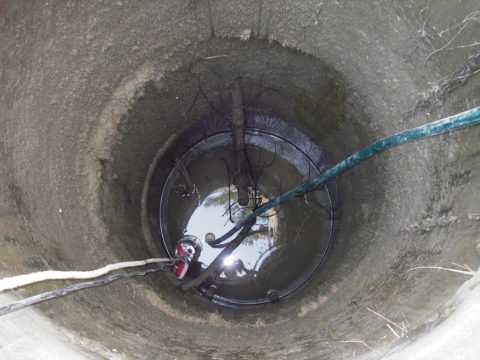

Вода в шахте колодца

• Копание прекращается тогда, когда воды становится слишком много и видны водоносные жилы;
• Дно колодца обкладывается тщательно вымытыми большими камнями. Сверху засыпается слой из вымытого гравия или щебня. Такой фильтр на дне колодца будет ограждать воду от песка.

Схема устройства колодца

• Швы колодца обрабатывают раствором цемента и жидкого стекла для того, чтобы верховодка не попадала в колодец.
• После того как в колодце наберется достаточно воды для погружения насоса, ее следует откачать. Данную процедуру необходимо повторить несколько раз.

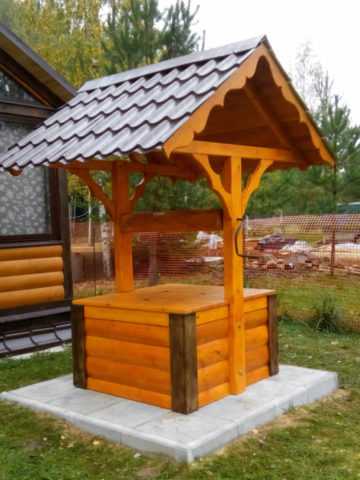

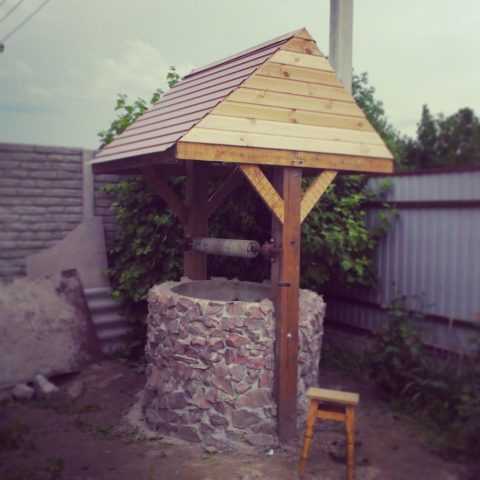

Колодец после окончания работ

Сооружение колодца — это прекрасная возможность решить проблему водоснабжения. Если к процедуре строительства отнестись со всей серьезностью и ответственностью, тогда весь процесс не станет непосильным трудом. Ну а сам факт того, что колодец построен своими руками непременно будет греть душу хорошего хозяина.

Колодец на приусадебном участке – ваша независимость

Видео в этой статье позволит вам еще больше узнать о тонкостях процесса строительства.

kolodec.guru

инструкции с фото и видео

Сталкиваясь с проблемой водообеспечения загородного участка достаточным количеством воды, большинство потребителей становится перед проблемой выбора – вырыть колодец своими руками или пробурить скважину. Оба варианта доступны и достаточно популярны, да и качество воды в таких водозаборах примерно одинаковое. Решающее значение может иметь уровень живительной влаги в близлежащих колодцах и скважинах и величина сезонных колебаний воды в них.

Содержание статьи:

Колодец или скважина: за и против

Сравнивая эти две возможности нужно учесть такие факторы:

• глубина расположения верховодки, если до нее больше 13 – 15 метров, то технологические и трудозатратные факторы могут повлиять на решение в пользу скважины;
• строить колодец своими руками непосвященному человеку более понятно, визуальный контроль грунтов позволяет понять и уверенно принять решение в различных ситуациях;
• помехи бурению – когда при проходке шурфа попадается крупный камень, место буровых работ приходится переносить. Из ствола колодца извлечь такое препятствие все же проще;
• для рытья колодца нет необходимости применять специальное оборудование, единственный инструмент – лопата с укороченной ручкой и ведро на веревке;
• простота обслуживания – и скважина и колодец со временем заиливаются, но колодец почистить проще;
• возможные перебои в пользовании водой — в колодце таковых не бывает, если он обслуживается регулярно, подача из скважины зависит от наличия электроэнергии и исправности насоса.

Доступные водоносные горизонты

Размещение воды в земле неравномерно и происходит оно в зависимости от геологического строения грунтов в месте водозабора:

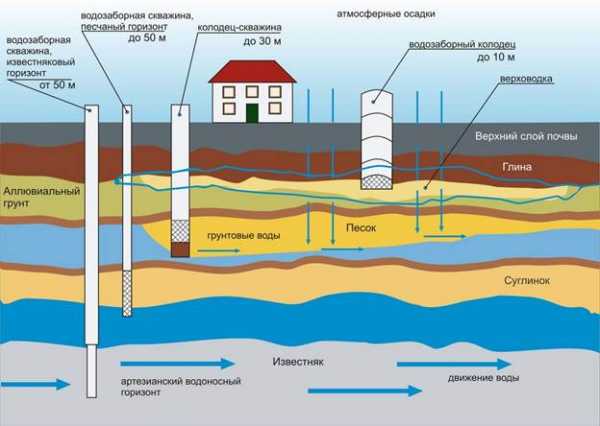

Рис.1. Схема расположения водоносных горизонтов в разрезе

1. Первый, самый близкий представляет собой подпочвенный слой, называемый верховодкой. Источник питания – поступление воды из атмосферы в виде осадков – дождя, таяния снега и прочее. В связи с незначительным фильтрующим слоем качество такой жидкости нужно регулярно, не реже одного раза в год, проверять в лаборатории. Глубина залегания этого горизонта обычно не превышает 15 метров, а часто она встречается уже на 3-х – 4-х метрах.
2. Второй слой – это уже грунтовые воды в безнапорных пластах, колебания уровня жидкости в них незначительны. Глубина залегания порядка 30 метров.
3. Далее идут артезианские водоносные горизонты, в нашем случае они не интересны.

И все-таки колодец

Взвесив все обстоятельства, решено – копаем колодец своими руками. Заранее нужно заготовить кольца, их количество зависит от глубины шурфа.

Процесс рытья колодца происходит при участии не менее двух человек, один из которых занимается выемкой грунта, второй – извлечением его на поверхность при помощи веревки и ведра.

Важно! Прежде всего, нужно знать правила безопасности при выполнении этих работ:

1. Человек, находящийся в шахте колодца, должен надеть защитную каску, чтобы обрыв груза или упавший в шахту инструмент не нанес работающему там серьезных травм;
2. Канаты, веревки, кольца – все, что служит для подъема или опускания в шахту должно быть тщательно проверено перед каждым спуском.
3. Копающий ствол шахты работник должен быть оснащен страховкой, а при глубине шурфа более 6 метров – двумя, рабочей и дополнительной.
4. В толще грунта могут встречаться газовые карманы, поэтому нужно время от времени зажигать свечу. Ровное пламя свидетельствует о достаточном количестве кислорода. При неустойчивом мигающем пламени свечи шахту нужно проветривать. Для этого применяется кусок брезентовой ткани, который привязывают на веревки и несколько раз поднимают – опускают, чтобы проветрить шахту. Улучшение газообмена производится также с применением вентилятора.

Технологи рытья шахты колодца

Процесс выглядит следующим образом:

• в выбранном месте роется приямок на глубину приблизительно равную высоте кольца;
• в него нужно опустить первое кольцо;
• дальнейший процесс продолжается выемкой грунта с одновременным подкапыванием опорного основанием кольца. В результате кольцо проседает под собственным весом;

Внимание! Если движение бетонной обсадки остановилось, значит, получился перекос при осадке. Чтобы выровнять колонну, нужно наложить поверх кольца деревянный щит и нагрузить просевшую сторону камнями или мешками с песком. Это нужно делать, пока оседание колонны не возобновится.

• когда верхний торец кольца сравняется с поверхностью грунта, на него нужно установить следующее и подогнуть имеющиеся на кольце скобы;
• выемку грунта лучше производить, используя треногу с блоком. Ее можно изготовить из подручных материалов, но обязательным элементом является тормоз, способный остановить емкость с грунтом в случае его падения в шахту;
• признаком приближения к водоносному слою является увлажнение грунта и изменение его состава в сторону увеличения количества песка;
• вскрытие водоноса определяется по струйному поступлению воды в шахту;
• устройство фильтра состоит в размещении на дне колодца слоя речного песка, затем его нужно засыпать гравием в смеси мелкой и средней фракций слоем примерно 15 – 20 см. Верхний слой фильтра должен состоять из камней размером более 5 см таким же слоем.
• необходимым элементом колодца является глинистый замок в верхней части бетонной колонны. Для этого роют яму конической формы в ее верхней части. Для устройства замка лучше использовать хорошо размоченную водоупорную глину в консистенции густой сметаны с толщиной слоя не менее 25 см. Диаметр глинистого замка должен быть не менее 1,5 метра от стенок колодца. Такое устройство позволяет не допустить прямое попадание воды в колодец при сильных дождях или паводках.

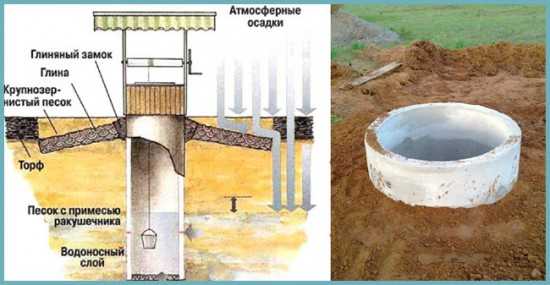

Рис.2. Схема устройства глиняного замка в верхней части бетонной колонны колодца

Для защиты устья водозаборного устройства на уровне грунта устраивается навес с воротом для поднятия емкости с водой, крышкой для защиты от мусора и несанкционированного падения в шахту. Следует заметить, что капитальное верхнее строение колодца лучше сделать спустя приблизительно год поле начала его эксплуатации, когда уплотнится грунт и окончательно усядется на место бетонная колонна.

По окончанию рытья колодца нужно устроить гидроизоляцию бетонных стенок, применяя для этого гидрозащитный цементный раствор. Категорически не рекомендуется применение растворов на основе или с применением битума, такой материал способен испортить воду не только в данном колодце, но и во всех водозаборах в окрестности.

Важно! Заделке подлежат не только швы между кольцами, но и различные трещины и сколы на поверхности колец.

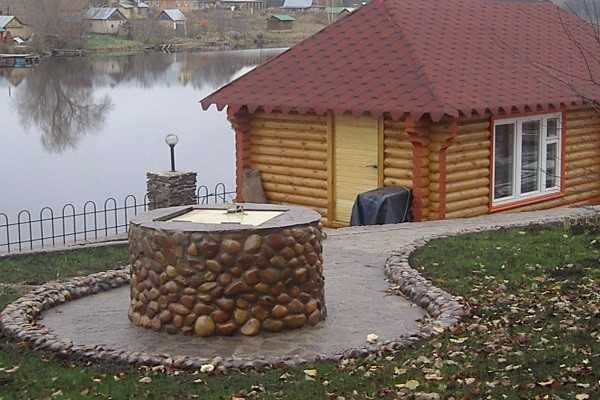

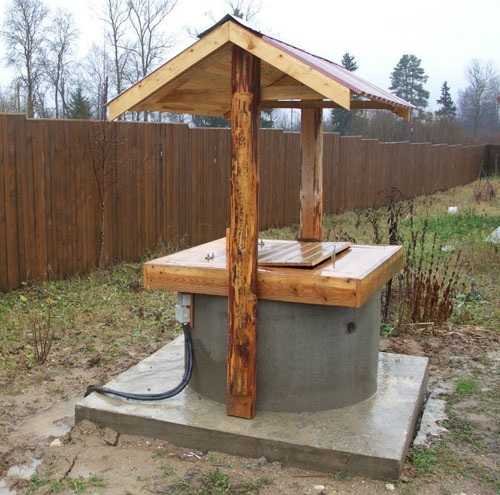

Рис.3. Примеры исполнения защитных устройств на устье колодца

Бесшовный пластиковый колодец

Такое сооружение устроить легче, чем колодец из бетонных колец, да и стоить оно будет дешевле. Технология выглядит следующим образом:

1. Необходимо рыть яму произвольного сечения и размером порядка 70 – 80 см. Глубина ее может быть различной, нужно докопаться до появления влажного грунта из смеси глины и песка.
2. Дальнейшее углубление производится в виде зумпфа, то есть – круглого углубления в грунте, выполняемого с использованием садового или шнекового бура с возможность удлинения штока за счет вставок. Диаметр бура предпочтителен приблизительно в пределах 450 – 500 мм, в зависимости от того, какой размер пластиковой трубы намечено использовать в качестве водозабора.
3. При таких условиях можно добуриться до воды, углубившись в грунт еще на 2,0 – 2,5 метра.
4. Подготовка трубы к спуску в зумпф заключается в устройстве фильтра на нижнем ее конце

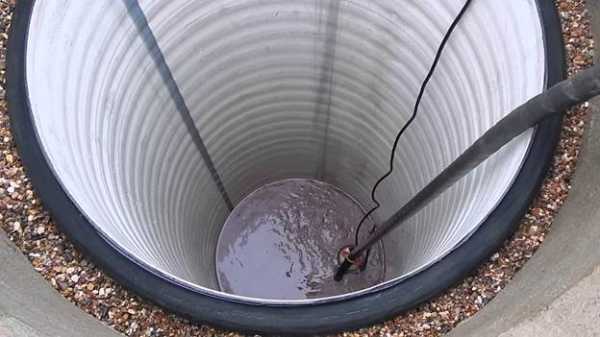

Рис.4. Колодец из бесшовной пластиковой трубы

Применение гофрированной трубы обусловлено тем ее свойством, что она лучше гладкой выдерживает боковое сжатие. В то же время, на ней проще изготовить фильтрующее устройство. Для этого во впадинах гофры нужно просверлить множество отверстий диаметром приблизительно 20 мм. Затем перфорированный участок и торцевое отверстие обматывают тканью из геотекстиля в несколько слоев и закрепляют, обматывая нержавеющей проволокой диаметром 1,5 – 2,0 мм.

5. Трубу помещают в зумпф и засыпают песком и гравием. Устройство глинистого затвора также обязательно, как и в случае с бетонным колодцем.
6. Производят прокачку полученного водозабора до появления чистой незамутненной воды, обычно для этого требуется не более часа времени.

По надежности такой колодец не уступает бетонированному сооружению, а по качеству фильтрации жидкости значительно его превосходит.

Размер пластиковой трубы подбирается таким образом, чтобы воду можно было брать как насосом, так и любым сосудом при помощи классического ворота.

Заключение

На основании изложенного, очевидно, что вода на участке может быть получена вполне доступными самостоятельными действиями и без значительных материальных затрат. Успехов вам!

Советуем почитать: Копка колодцев

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Монтаж Колодца из Бетонных Колец Своими Руками: Инструкция

Колодец из бетонных колец – своеобразный сплав древних традиций и современных технологий

Любой мало-мальски образованный человек неоднократно слышал русскую народную поговорку «вода камень точит» и досконально знает ее значение и содержание. Опираясь исключительно на кладезь народной мудрости можно сделать вывод, что бетон – как искусственный камень для строительства колодца дело безнадежное, и неумолимая вода рано или поздно сделает свое черное дело и разрушит его.

И, в общем, колодец своими руками из бетонных колец — дело неблагодарное. Ответить на этот вопрос можно бессмертной фразой легендарного товарища Саахова из гайдаевской «Кавказской пленницы»: — «А вот торопиться не надо». Давайте не будем торопиться, и сделаем обоснованные и объективные выводы в конце этой статьи.

Содержание статьи

Краткий ликбез: колодец и его устройство

Колодец это углубление в грунте достаточное для выхода на водоносный горизонт и приемлемого  диаметра для его обустройства и обслуживания, предназначенное для аккумулирования воды с целью организации водоснабжения питьевой или технической водой.

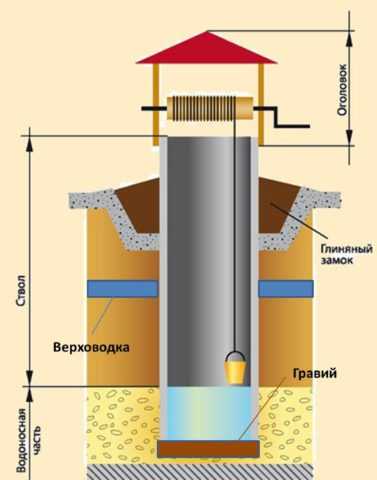

Принципиальная схема классического колодца, собранная на бетонных кольцах диаметром 1100 мм

Очень часто, организовать водоснабжение из открытых источников, таких как реки, озера, ручьи и родники не представлялось возможным по объективным причинам, например, достаточная удаленность от населенного пункта, либо неудовлетворительное качество воды.

В таком случае вопрос устойчивого всесезонного водоснабжения, водой приемлемого качества решался путем обустройства колодца. На раннем этапе колодец нес функцию общественного элемента и обеспечивал водой общину людей, поскольку его сооружение и обустройство достаточно затратный во всех отношениях процесс.

Позднее по мере роста производительных сил и совершенствования технологий колодцы стали появляться и в индивидуальном усадебном или дворовом исполнении.

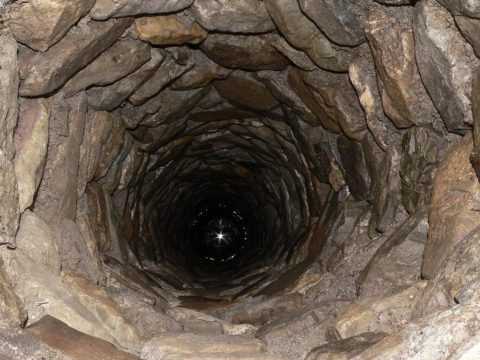

Старинные капитальные колодцы так же выполнялись из камня, за исключением разве что Русского Севера, где основным строительным и отделочным материалом выступало дерево

Основные элементы: просто, как и все гениальное

Классический колодец состоит из:

• Ствола – прямоугольного, квадратного или круглого сечения простирающегося от поверхности земли до тупиковой отметки. Имеет самую разнообразную глубину, от 2,5 метров, на низинных влажных участках с близко расположенными грунтовыми водами, так называемой верховодкой, до 60 метров и более. Такие колодцы выходят на уровень уже артезианских вод. Классическим примером таких сооружений могут служить знаменитые арканзасские колодцы, обеспечивавшие питьевой водой лошадей почтовых экипажей в США в эпоху массового освоения Среднего Запада.

В нынешней Америке очень живучи легенды о несметных индейских богатствах надежно спрятанных в глубоких колодцах по всем Великим Равнинам

В свою очередь ствол имеет:

1. Оголовье или устье, участок от поверхности земли на глубину примерно 1 метр и до 1 метра в сторону от границы ствола. На этом участке выполняются работы по укреплению и гидроизоляции места сопряжения, с целью предотвращения проседания ляды и протечки загрязненных поверхностных вод в ствол.
2. Подошву, приямок или зумпф, самую нижнюю точку в стволе колодца, несколько ниже уровня основного водоносного горизонта, основной функцией которого становиться отсечка крупных механических элементов и минеральной взвеси, попадающих в ствол и далее в водосборник. Очень часто такой участок накрывают решетчатой пластиной, и приямок выполняет функции своеобразного фильтра-отстойника.
3. Водосборник, участок столба воды, который обеспечивается дебетом колодца, или иными словами постоянным притоком водоносного горизонта. Рабочая высота этого участка непостоянна и может иметь существенные колебания, прежде всего сезонного характера.

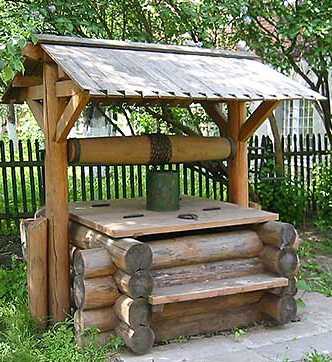

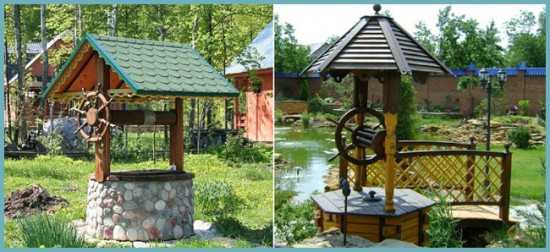

• Ляды, закрытой конструкции в виде небольшого домика над устьем ствола, в котором размещался подъемный ворот с бадьей или ведром и, который отсекал открытое устье от элементарного загрязнения с поверхности, атмосферных осадков и защищал от промерзания в холодное время года.

Строим колодец сами: этапы большого пути

Если вы определились в необходимости обустройства на своем участке колодца, прежде чем приступать непосредственно к его закладке, необходимо проделать ряд принципиально важных действий, выражаясь военным языком произвести разведку на местности.

Разведка и опрос местного населения

Искусство поиска водяной жилы с помощью рогатки из виноградной лозы хорошо известно с давних времен

На этом этапе вам на некоторое время придется стать участковым инспектором Анискиным и провести ряд неотложных оперативных мероприятий:

• Тщательно опросить местных жителей на предмет наличия воды и ее качества в непосредственной близости от вашего участка.
• Посетить местное отделение геологоразведочной службы и ознакомиться с геологическими картами на предмет глубины залегания, обильности и качества местных вод, применительно опять же к вашему участку.
• Самостоятельно осмотреть участок на предмет наличия на нем растений, сигнализирующих о близком расположении грунтовых вод. Такими являются ива остролистная, ольха черная, лопух большой, подорожник обыкновенный и другие.
• Локализовать удачное место для закладки колодца можно так же, если систематически в летнее время года закладывать на участке чугунную сковородку вверх дном на ночь. Обильный конденсат внутри рано утром может служить позитивным сигналом.
• Для дополнительных изысканий можно обратиться к специалистам лозоходцам или рамочникам, безусловно имеющим положительную репутацию.

Ива – проверенная веками надежная соседка подземного источника воды

И в забой отправился парень молодой: проходка ствола

Труд землекопа может быть исключительно ручным

На этом этапе вам придется познать все прелести нелегкого труда ударника-стахановца отечественного шахтостроя.

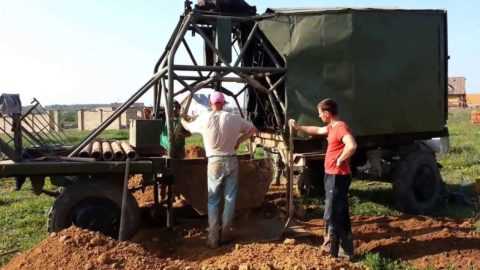

И практически полностью механизированным

Сам процесс состоит из нескольких этапов:

• Разметка устья. Не забывайте, что устье должно иметь в диаметре +50% от сечения основного тела ствола. Этот объем на этапе отделочных работ будет заполнен глиной для гидроизоляции и покрыт железобетонной стяжкой.
• Подготовка площадки под перевалку выдаваемого грунта. Учитывайте обязательный коэффициент разрыхления, для глины он составляет 1,5. То есть при выемке целика объемом 20 куб.м. на площадке перевалки под погрузку и вывозку у вас окажется 30 куб.м. не располагайте площадку отсыпки непосредственно у ствола будущего колодца. Дабы минимизировать давление вынутого грунта на стенки располагайте его на удалении минимум 5-7 метров от зоны работ.
• Позаботьтесь об обеспечении вентиляции и водоотлива по мере углубления работ. Особенно это актуально на глубинах ниже горизонта максимального залегания верховодки, а это 12-15 метров. Локальное проветривание можно обеспечить осевым быстроходным вентилятором с диаметром рабочего колеса порядка 400 мм, а водоотлив дренажным насосом небольшой производительности.
• Обеспечение инструментом выглядит следующим образом. Для разрыхления грунта необходима штыковая лопата, короткая мотыга, секач, представляющий собой широкий топор, вертикально насаженный на длинную рукоять. Для выемки камня нужны пара ломов достаточной длины, для работы перехватом. Для погрузки необходима совковая лопата с прямой и конусной кромкой, черпак. В качестве универсального инструмента лопата американского типа.
• Подъем и перевалка грунта. Для облегчения подъема необходимо обустройство простого или сдвоенного блока на металлической или деревянной раме. Применение такой системы упрощает и облегчает подъем, по сравнению с ручным подъемом напрямую. Постоянно отслеживайте целостность веревки и надежность крепления подъемного сосуда с целью исключения его аварийного падения в забой ствола.
• Проведение маркшейдерских работ связанных с постоянным контролем качества вертикальной оси и диаметра. Эти требования можно обеспечить применением отвеса и шаблона диаметра, которыми можно проводить постоянные промеры качества производимых работ.

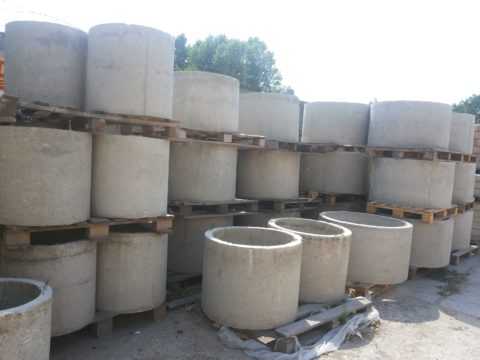

Готовим кольца, но не обручальные

Поскольку обсадка тела ствола будущего колодца в нашем случае будет производиться с помощью бетонных колец их подбором стоит озаботиться заранее.

При достаточно широком ассортименте на рынке бетонных колец, отыскать во всех отношениях кондиционное изделие совсем непросто

Важно! В последнее время на рынке появились пластиковые кольца для обсадки стенок колодцев. Поскольку опыта долговременной эксплуатации таких изделий в стране нет, то говорить о таких материалах как о полноценной альтернативе традиционным пока видится преждевременным.

Изготовление колец колодцев из бетона является если не сложной, то в любом случае весьма ответственной процедурой. Поэтому отнеситесь к выбору производителя и качеству продукции очень серьезно.

1. Основной, а точнее общепринятый диаметр бетонного кольца такого типа составляет 900 мм. Именно такой диаметр обуславливает нормальную эксплуатацию, а впоследствии ремонт колодца из бетонных колец. Кроме этого стоимость такого изделия отвечает оптимальному соотношению по такому немаловажному критерию, как цена.
2. Стоит обратить внимание на качество проливки тела кольца, наличию замковых элементов, плотности посадки, диаметру монтажных петель и прочего.
3. Нелишним будет убедиться в положительной репутации производителя колец, основанной на системном качестве изделий и разумной ценовой политике.

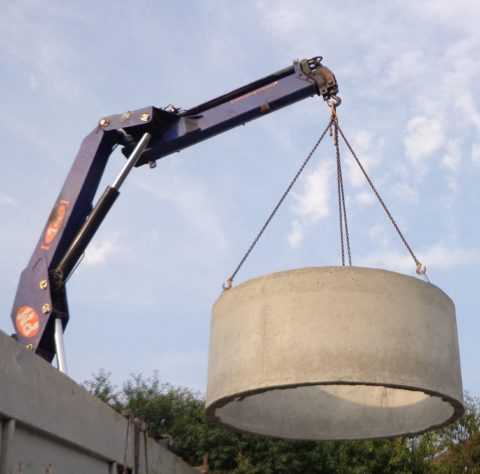

Монтаж манипулятором на порядок упрощает работу во всех отношениях

4. Просчитайте возможности транспортировки и разгрузки изделий по наиболее приемлемой цене, а такую может обеспечить бортовой автомобиль, достаточной грузоподъемности, оснащенный краново-манипуляторной установкой. Кроме всего прочего, если такая КМУ помимо гидравлического привода стрелы оснащена лебедкой, то помимо разгрузки вы можете организовать монтаж обсадных колец прямо с борта.

Хотя и ручной труд процветает буйным цветом на просторах страны

Монтаж, как много в этом слове

Собственно монтаж обсадных элементов, когда на кону стоит колодец из бетонных колец своими руками может производиться по двум технологиям. Это прямая обсадка и обсадка с подрывкой. Остановимся на них подробнее.

Прямая обсадка производится по готовому стволу, начиная снизу-вверх. В таком варианте можно сильно облегчить и удешевить  монтаж колодца из железобетонных колец применением манипуляторной установки и объединить доставку, разгрузку и установку в одну целостную операцию.

Однако такая технология возможна, если колодец пройден по устойчивым породам, которые не требуют крепления, или можно обойтись простой поддерживающей крепью времянкой.

При монтаже по схеме снизу-вверх необходимо надежно и без перекосов посадить на подошву коренное кольцо, поскольку оно обеспечивает надежность и соосность всего набора ствола

В случае если проходка ведется по неустойчивым, песчаным грунтам, склонным к осыпанию, плывунам то обсадка стенок ствола возможна только методом обсадки с подрывкой. В чем он заключается?

По мере продвижения забоя, одновременно опускаются, или как говорят специалисты, на него надвигаются кольца. Вынимаемая из-под кромки кольца порода, обуславливает его самостоятельное продвижение сверху вниз вслед за забоем под собственным весом на первоначальном этапе, и под весом других колец на последующих этапах работ.

В этом случае для удобства и безопасности работ необходима рама с блоком, которая обеспечит поступательное и правильное движение кольца на посадку на предыдущее.

Применение стационарных блочных конструкций намного упрощает проведение монтажа и увеличивает безопасность работ

Словечко от Бывалого. При монтаже колец с подрывкой необходимы кольца с замком. Поскольку боковые породы неустойчивы, замыкание колец позволит предупредить смещение и провороты колец, и сохранит целостность и соосность конструкции, и колодец из железобетонных колец будет   служить верой и правдой не один год.   Если замковый элемент отсутствует, то эффект замыкания можно обеспечить свариванием монтажных петель и дополнительных закладных пластин электродуговой сваркой. Нелишне будет напомнить об обеспечении локальной вентиляции и иных правил техники безопасности при проведении огневых работ на глубине.

Когда вы проводите строительство колодца из бетонных колец, написанная потом и кровью своеобразная народная инструкция категорически рекомендует разделывать швы в месте смыкания колец между собой.

Способов несколько:

• Это глиняный замок для колодца из бетонных колец. Он обеспечивается закладкой глиняного раствора из обогащенной жирной качественной глины по всему периметру сопряжения.
• Закладка полимерной или резиновой прокладки по диаметру кольца.
• Использование специального гидроизоляционного герметика.

Важно! Используя полимерные, резиновые ленты, герметик для колодца из бетонных колец обязательно убедитесь в их химической инертности и безопасности при контакте с водой.

На-гора! или работы на поверхности

После того как вопрос,  как выкопать колодец из бетонных колец несколько прояснился, стоит задаться вопросом, как утеплить колодец из бетонных колец.

Основную функцию утепления и защиты ствола от промерзания выполняет ляда. Однако прежде чем приступить к ее возведению следует провести реализацию такого элемента как бетонная отмостка вокруг колодца.

Окантовка бетоном шейки ствола колодца должна производиться примерно с 50% перекрытием от его сечения, как на представленном фото

Как уже говорилось выше отмостка скрепляет устье ствола и служит фундаментной основой для будущей ляды. Однако прежде чем обустраивать отмостку, как уже говорилось выше, стенки вокруг устья ствола необходимо засыпать чистой глиной и тщательно усадить ее, хорошенько, в несколько заходов утрамбовав.

Проведенная таким образом бетонная подготовка под колодец позволит получить надежное основание с хорошим гидрозамком вокруг места смыкания поверхностного сооружения и подземной части, и получить комфортную рабочую зону вокруг колодца.

Поперечный разрез с указанием основных конструктивных элементов

Бетонная плита выливается по классической технологии с армированием металлическими элементами тела плиты.

Ляда возводится из дерева, кирпича, дикого и искусственного камня. Вариантов конструктивного решения множество и их реализация напрямую зависит от ряда конкретных объективных причин, в том числе и финансовых возможностей.

Внутри нее размещается либо ручной ворот для подъема воды, либо насосная станция. При проведении водяной магистрали с подачей насосом необходимо предусмотреть либо возможность сброса воды из системы, либо обеспечить мероприятия против замерзания насоса и коммуникаций в холодное время года.

Как показывает долговременная практика сделать самому бетонный колодец еще полдела, необходимо обеспечить ремонт бетонного колодца.

Ремонт колодцев такого типа может быть текущим и капитальным. Текущий ремонт устраняет все мелкие недостатки, возникающие в процессе его эксплуатации, включая периодическую дезинфекцию шахты колодца хлорной известью и специальными реагентами.

Перед проведением дезинфекции желательно сделать контрольную пробу на малом объеме

Капитальный ремонт более масштабен и он необходим, когда:

1. Радикально поднялся уровень водяного столба в результате намыва песка в нижней части ствола.
2. Смещение и отрыв колец с разрушением глиняных замков и швов.
3. Снижение уровня воды и ухудшение ее качества, вследствие заиливания водосборника.
4. Прорыв глиняной подушки в месте обустройства гидроизоляции в шейке ствола.

Часть таких работ приходиться выполнять вручную, с максимально возможным откачиванием столба воды из ствола. О соблюдении техники безопасности при проведении таких работ напомнить не будет излишним.

Иногда более рациональным будет выглядеть привлечение к проведению таких работ специалистов профильных и специализированных организаций.

Проведение работ по очистке колодца вручную сопряжено не только с неудобствами, но и определенным риском

Часть работ, таких как инфильтрация песка и ила, можно провести дистанционно. В таком случае понадобиться мощный дренажный насос и запас чистой воды для подачи ее в шахту колодца.

Подавая воду и размывая напором отложения, а потом, откачивая излишки, в ряде случаев можно восстановить нормальный приход воды, даже не замочив ног.

Дистанционная чистка куда более безопасна, хотя и требует определенных навыков и дополнительного оснащения рабочего процесса

Подробно об операциях при проведении ремонтных работ можно узнать из  видео в этой статье.

Заключение

Таким образом, в этом материале мы отразили наиболее существенные и принципиальные моменты, которые возникают при практическом решении вопроса, как сделать колодец из бетонных колец. Основное внимание при проведении таких работ стоит уделять технике безопасности, поскольку печальная статистика несчастных случаев, возникающих при строительстве и ремонте колодцев, дает серьезный повод для основательного и вдумчивого подхода к такой с одной стороны несложной, а с другой – совсем непростой работе.

beton-house.com

Копка колодца своими руками (бетонные кольца) | Своими руками

Мы уже делали обзорный материал про колодцы и скважины и рассказывали, в чем их различия, преимущества и недостатки.

Напомним, что есть артезианские скважины (10 и более метров), малозаглубленные скважины или скважины на песок (до 50 метров), абиссинские скважины (16 метров), далее идут колодцы. Пообщавшись с инженерами, которые бурят артезианские скважины, я укрепился в вере в копке колодца. Скважины на песок они в принципе не признают, или делают это с большим исключением, если интересно, то узнайте про карстовые образования и все поймете.

Итак, колодец.

Подготовка к появлению колодца на нашем участке началась еще летом. Купили и завезли кольца на участок и поставили полукругом вокруг воображаемой шахты, а на ее место поставили первое кольцо.

ПЕРВЫЙ КОСЯК. ПОД КОЛЬЦА ЗАБЫЛИ ПРОЛОЖИТЬ БРУСКИ, В РЕЗУЛЬТАТЕ ПРИШЛОСЬ ОТРЫВАТЬ ИХ ОТ ЗАМЕРЗШЕГО ДЕРНА И ПОТОМ ТРАТИТЬ ВРЕМЯ НА ОЧИСТКУ ПАЗА.

Сразу скажу, что с лозой и рамками не ходил, – бесполезная затея, это как эффект плацебо. Место под колодец выбрал согласно СанПИ-Ну – 10 метров от дома и больше 25 метров от выброса очистной станции. Будущий колодец расположил на холмике, чтобы облегчить отвод дождевых стоков от шахты.

---

Читайте также:  Колодец и домик для него своими руками

---

Опыт соседей.

Бывалые колодезники рекомендуют ознакомиться с колодцами у соседей, понять, на какой глубине вода, чтобы правильно заказать кольца. Также по соседским колодцам можно понять качество воды. И тут меня ждал подвох. ВСЕ мои соседи выкопали колодцы при помощи экскаватора. Дешево, сердито – какая вода по качеству, не понятно. Объясню, потом почему.

В общем, заказал 5 колец и крышку. Еще осенью до залива отмостки .

вокруг дома была выведена труба ПНД в утепленной шахте в сторону будущего колодца. Перед первыми морозами первое кольцо внутри заложили базальтом и сверху накрыли щитом. Стали ждать зимы, чтобы копать колодец.

ВТОРОЙ КОСЯК. КАК ОКАЗАЛОСЬ, ПЕРВОЕ КОЛЬЦО НУЖНО БЫЛО ТОЖЕ ПОСТАВИТЬ НА БРУСКИ И УТЕПЛИТЬ ОТ ПРОМЕРЗАНИЯ СНАРУЖИ.

Почему копать нужно зимой?

Напомню, что у нас водона-сыщенная почва на участке. В период паводка участок частично затапливало, но эту проблему мы решаем отводным дренажом. Летом и осенью верховодка уже на метровой глубине. То есть нам нужно время года, когда верховодки почти нет или она минимальна, а также докопаться до грунтовых вод с нормальной питьевой водой. Зима подходит идеально.

Кстати, летом я начал копать пруд для отвода верховодки и осушения участка, и даже в самые засушливые дни верховодка позволила мне углубиться на 1,2 м. Осенью пруд был наполнен до краев водой, что еще раз доказывает практику колодезников – копать колодцы зимой.

Подготовка к копке колодца

Выкопать колодец в принципе может даже не искушенный в этих делах человек, но без необходимых инструментов и механизмов будет сложно.

Чтобы копать: лопата штыковая, лопата совковая, кайло одностороннее.

Для мерзлого грунта: топор, двустороннее кайло, лом, кувалда.

Вынимать грунт: ведро (можно усилить полосой место крепления ручки), канаты или тросы, тачка.

Борьба с водой: ковш, погружной насос (лучше найти фекальный) малыш, шланг (купить нормальный резиновый, иначе замерзнет).

Для колец: большая тренога, лебедка (у нас была типа лягушка).

Герметизация колодца

Большим вопросом для меня стал момент с герметизацией швов в колодце, а также их скрепления вместе пластинами во избежание подвижек кольца из-за давления грунта и зависания в грунте во время копки.

Практически все копщики колодцев предлагают скрепить кольца пластинами анкерами, и все должно быть хорошо. Но есть обратные примеры. У моего соседа по месту крепления анкера прошла трещина – это первый минус такого способа стяжки колец. Дело в том, что анкер крепится в том или ином материале за счет того, что рабочая часть распирается под воздействием усилия болта и держится в основании.

То есть создается напряжение в бетонном кольце, а если учесть, что пластины крепят 10-15 см от края кольца, то как раз край кольца у вас и лопнет. По крайней мере, вероятность есть, а на своем колодце испытывать эти вероятности я не хотел.

Следующий минус – железо внутри колодца. Как правило, стяжки снимают после окончания работ, но тогда смысл от них – во время эксплуатации подвижки фунта тоже могут возникнуть, и тогда что? Оставим стяжки – получим ржавчину в воде. Нужен другой способ!

Опытные колодезники порекомендовали скрепить кольца скобами из арматуры. Скоба монтируется снаружи кольца в транспортировочные отверстия. После заполнения шва раствором пускаем кольцо и забиваем скобу, она должна входить с усилием, то есть не иметь люфт на растяжение. Так мы исключаем все негативные факторы, связанные с пластинами. Наш опыт показал, что скобы прекрасно справляются с задачей.

Второй момент – гидроизоляционный шов между кольцами. Во избежание попадания верховодки в шахту колодца, а также монтажные отверстия в стенках кольца нужно замазать раствором. Это не секрет, что для такого раствора используют жидкое стекло (раствор силиката натрия, как правило) и пескоцементную смесь. Но какой рецепт? Нигде и никто в открытых источниках не пишет пропорции раствора, так что опытным путем придется все постигать.

На наше счастье, на канистре с жидким стеклом есть некоторые рекомендации, в частности, для герметизации швов при ремонтах колодцев делают раствор в соотношении 1:1:1. Мы опытным путем вывели следующую формулу.

ТРЕТИЙ КОСЯК. ФОРМУЛУ НЕ СРАЗУ ВЫВЕЛИ, И КОЛЬЦА 1-2 БЫЛИ ЗАМАЗАНЫ НА РАСТВОР С МАЛЫМ СОДЕРЖАНИЕМ ЖИДКОГО СТЕКЛА. ШОВ ОТРЕМОНТИРОВАЛИ, И УЖЕ С 2-3 ВСЕ ПОШЛО ОТЛИЧНО.

Нам нужно обмазать шов, опустить кольцо, забить скобы и замазать шов снаружи и внутри, а потом еще и отверстия замуровать – это минут 20-30 по времени. Жидкое стекло при контакте с раствором начинает быстро схватываться – моментально, я бы сказал.

Итак, делаем раствор из песка, цемента и воды – мы делали две части цемента и три части песка, замешивали до состояния густой сметаны, чтобы не было комков. Набираем 250-300 миллиграммов жидкого стекла и идем к кольцу, чтобы потом с загустевшим раствором не бежать из дома. Далее вливаем ЖС в раствор и начинаем перемешивать. Первое впечатление будет обманчивым, раствор станет жидким и текучим, но буквально через минуту он резко начнет густеть. Нужно успеть уловить момент. У нас получалось, что раствор становился как пластилин и эффективно размазывался. При застывании образовал крепкую стеклянистую структуру.

Вывод. Швы и отверстия в стенках кольца замазывать нужно сразу,

если бы мы этого не делали, то верховодка лилась бы в шахту со всех щелей. Да и как потом эффективно замазать шов, мне, например, не понятно.

Первое/пятое.

Самое сложное в любом деле – это его начать. Особенно актуально, если опыта в подобных делах у тебя не было. После извлечения утеплителя из первого кольца мы обрадовались – земля не промерзла, но радость была недолгой, так как участок этот был не такой большой.

ФАКТ. ОТКРЫВАЕМ УМНУЮ КНИГУ ПО СТРОИТЕЛЬСТВУ И СМОТРИМ ГЛУБИНЫ ПРОМЕРЗАНИЯ ГРУНТА В РФ. МЫ НАХОДИМСЯ НА УЧАСТКЕ, ГДЕ ПРОМЕРЗАТЬ ДОЛЖНО ДО 1,5 МЕТРА. ПОСЛЕ РАБОТЫ КАЙЛОМ И ПРОЧИМ ШАНСОВЫМ ИНСТРУМЕНТОМ ВОКРУГ КОЛЬЦА ВЫЯСНИЛОСЬ, ЧТО ПРОМЕРЗЛО ВСЕГО НА 0,5 МЕТРА. А МОРОЗЫ БЫЛИ В ЯНВАРЕ СИЛЬНЫЕ.

Песок копать легко – вот что можно сказать про кольца № 1 и 2! Слоеный пирог судогодской почвы представляет собой в первом метре дерн, затем песок разной фракции и цвета. Второй метр продолжает песчаную тематику, но встречается вкрапление бело-синей глины.

Песок копать легко – вот что можно сказать про кольца № 1 и 2! Слоеный пирог судогодской почвы представляет собой в первом метре дерн, затем песок разной фракции и цвета. Второй метр продолжает песчаную тематику, но встречается вкрапление бело-синей глины.

Третье кольцо встретило нас сырым песком и появлением камней. Самый крупный камень был размером с человеческую голову. Верховодка нас одолевала регулярными подмывами мелкого песка с водой из-под кольца.

И вот на середине четвертого кольца мы начали заходить в глиняный слой. Кстати по данным от местных удалось выяснить, что недалеко от нас раньше был кирпичный завод. Копать стало легче, чем сырой песок, и появилось чувство, что близко слой грунтовых вод, как раз после глины.

Накатили 5-е кольцо и углубились на штык. Глина преимущественно красного цвета, практически как кирпич. Появились родники! Вода стала прибывать куда быстрее в шахту, стоять на дне колодца стало трудно, глина размокла под действием ключей и превратилась в трясину. За ночь дебет воды составил 2 кольца – хороший результат.

Почему колодцы копают руками!

Стоит отметить, что сейчас есть специальные буровые установки, которые бурят колодец. Но преимущественно питьевые колодцы копают руками, как бы опасно это не было.

1. В сыпучем грунте колодец копают в кольце, выбирая из-под него грунт. Так мы предотвращаем существенный риск заплывания или обрушения шахты.

2. Копая руками, вы существенно не нарушаете грунт снаружи шахты колодца, так сохранятся фильтрационные свойства грунта и его герметичность от верховодки. Входя в глиняный слой, вы просто отсечете верховодку.

3. Не понимаю, как можно, копая колодец экскаватором, понять, что ты дошел до ключей, увидеть водоносную жилу.

Итог.

Закопали 4,5 кольца, стяжки и раствор в швах выдержал давление и подвижки грунта. Воды в колодце стоит 3 кольца – и это в сезон с низким УГВ. Ждем осени, пока кольца окончательно сядут, за лето земля вокруг колодца затянет полости, и потом устроим отмостку с крышей и подведем водопровод в дом.

Перед тем как начать употреблять воду из колодца, отвезем ее в СЭС на анализ, нужно понимать, какие фильтры необходимо будет поставить.

---

Ссылка по теме:  Очистка воды из колодца или скважины для использования вместо водопроводной

---

Послесловие.

Любое дело сложно осуществить без поддержки, будь она моральной или физической. Но копать колодец только с моральной поддержкой проблематично! Огромная благодарность и большое человеческое спасибо моему родному дяде Карачурину Юлию Ивановичу за реальную физическую поддержку в копке колодца!

© Автор: Евгений Ерофеев Фото: автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Декоративный колодец и плетень своими руками Как сделать плетень и декоративный…

Оголовок колодца своими руками и его украшение Как сделать и украсить навес…

Декоративный колодец своими руками – 2 идеи Маскируем насосную станцию под декоративный…

Колодец вместо скважины на даче (+ чертёж) Колодец на даче — чертежи Когда…

Мини-колодец своими руками (+фото) Мини-колодец своими руками на участке…

Как выкопать своими руками колодец на даче Колодец на даче в четыре…

Как найти воду на участке – личный опыт Как я искала воду у…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

с кольцами и без, как правильно и быстро, схема, размеры

Три исходных вопроса: когда, где и чем?

Это первые вопросы, которые должен задать себе хозяин с «золотыми» руками, решивший своими силами обустроить земельный участок собственным колодцем. По времени года рекомендуют ориентироваться на август-сентябрь, когда уровень грунтовых вод самый низкий. Если же вырыть колодец во время весенних паводков, то к лету, когда вода спадет, он может попросту пересохнуть. Свои плюсы есть и в решении этого вопроса зимой — в это время снижаются цены на железобетонные кольца для колодца. При этом придется следить, чтобы подъездные пути не завалило снегом, иначе придется остаться без колец до весны.

Перед тем, как вырыть колодец, необходимо определиться: в каком месте он будет установлен, какими материалами и в какое время года.

Грунтовые воды располагаются не линейно, а волнообразно, поэтому точно определить, где и на какой глубине они проходят, можно лишь с помощью геологоразведки — пробных колодцев и скважин. Это удовольствие не из дешевых, поэтому оправдано оно в том случае, если участок находится на вершине холма, и в радиусе 300 метров нет ни других колодцев, ни водоемов. В любом другом случае дешевле и надежней просто опросить соседей, где и на какую глубину им пришлось рыть свой колодец.

Читайте также:

Эффективные методы очистки сточных вод.

При выборе места для такого источника воды нужно учесть ряд нюансов:

• на самом низком и влажном участке вода может оказаться непригодной для питья (мутная, с неким запахом или привкусом). Хотя где лучше копать, на возвышенности или в низине, никто не может дать однозначный ответ — многое зависит от индивидуальных особенностей участка;
• колодец должен находиться минимум в 30 м от канализационной системы, мест обитания животных, выгребных ям и т. д;
• разумнее всего расположить его как можно ближе к месту потребления воды, но не ближе, чем на расстоянии 5 м от построек;
• следует учитывать и возможную дальнейшую застройку или перепланировку участка.

Следующий этап обустройства колодца своими руками — сбор необходимого оборудования. Вам понадобятся:

Для обустройства воды потребуется насос для откачки воды.

1. Специальная лопата (можно и обычную, но с коротким черенком).
2. Несколько ведер на 12-30 л.
3. Лестница на всю глубину колодца (лучше веревочная).
4. Осветительное устройство (лучше несколько).
5. Устройство для подъема грунта (можно сделать самостоятельно).
6. Устройство для установки железобетонных колец (подойдет лебедка с тросом, рассчитанная на вес не менее 600 кг, и тренога для ее крепления).
7. Уровень.
8. Отбойный молоток (если придется копать сквозь твердые или каменистые пласты).
9. Насос для откачки воды.
10. Ручной бур.
11. Болты или скобы для крепления железобетонных колец.
12. Пеньковая веревка.

И перед тем как приступить к работе, следует четко помнить несколько правил безопасности и руководствоваться ими. Во-первых, всегда опускаться в шахту с защитной каской на голове. Во-вторых, перед началом работ проверять на прочность веревки и лестницу, а емкости для вытаскивания грунта — на целостность и прочность крепления деталей. И в-третьих, желательно не заниматься такими опасными работами в одиночку. Тем более что установка колодца требует участия как минимум двух человек: один удаляет грунт и подает его в опущенное ведро, а второй сверху колодца поднимает наполненное ведро с помощью установленного над колодцем поднимающего устройства. Опущенная вниз веревка с ведром служит еще и ориентиром — соблюдается ли строгая вертикальность шахты во время копания.

Дойти до истоков

Схема устройства колодца

Колодец — это не просто глубокая яма с водой. Что же конкретно мы копаем? В самой нижней части колодезной шахты, где, собственно, и собирается вода, находится водоприемник глубиной в среднем 1 м. От него вверх идет шахта, которая заканчивается оголовком — верхней частью колодца, которая должна не только защищать его от попадания мусора, снега, пыли и прочего, но и от попадания поверхностных вод и промерзания зимой. Первую функцию решает плотно прилегающая крышка, а вторую — установка так называемого глиняного замка. Верхнюю часть колодца можно обустроить особым образом — с чисто эстетической точки зрения.

Способ копания колодца зависит не только от местности, но и от используемого материала.

Если мы говорим о рытье колодца своими силами, то можно использовать дерево, камень или железобетонные кольца. Безоговорочное преимущество в этом списке имеют именно кольца.

Как устроен колодец — схема

Они устойчивы к воздействию окружающей среды, химически неактивны, высокая прочность обеспечивает длительный срок эксплуатации, и самое главное — их удобней и быстрее монтировать, чем какой-либо другой материал. Чаще всего для колодцев используют кольца КС 10-9 высотой 90 мм, внутренним диаметром 1 м и весом 600 кг. Реже — КС 8-7, высотой 70 мм, внутренним диаметром 0,8 м и весом 300 кг. Сколько же колец потребуется для одного колодца? Как правило, глубина колодезных шахт, вырытых своими руками, не превышает 10 м, поэтому оправданно заказывать 8-12 таких железобетонных конструкций. Часто рекомендуют брать на 1-2 кольца больше, чем получается по расчетам, так как никто не может сказать с уверенностью, на какой точно глубине пролегает водный пласт.

Способ 1: для новичков

Способ обустройства колодца, о котором пойдет речь в первую очередь — самый распространенный при самостоятельном строительстве. Он позволяет работать безопасно и надежно. Суть его заключается в том, что железобетонные кольца опускаются в шахту по мере ее углубления. Для начала руками копаем яму под диаметр кольца на глубину 1-2 м и опускаем его туда. Далее постепенно и равномерно выбираем грунт из-под железобетонной конструкции, которая под собственным весом постепенно входит в землю. При этом если земля рыхлая, начинать следует с середины окружности. Если же грунт твердый, забор начинают под кольцом, а когда оно осядет, переходят к середине. Когда первое кольцо сравняется с уровнем земли, на него ставится второе и процесс забора грунта повторяется.

Схема опускания бетонных колец в колодец

Таким образом за счет наращивания числа колец образуются стенки колодца. Необходимо следить, чтобы грунт вынимался равномерно и кольца опускались без перекосов, особенно первые три. Иначе они могут не только перекоситься, но и зажаться. Тогда для их выемки понадобится специальное устройство либо шахту придется полностью засыпать вместе с железобетонными конструкциями. Чтобы этого не случилось, можно взять небольшие одинаковые 4 опоры (чурки, кирпичи и т. д.), которые размещаются друг напротив друга с четырех сторон под кольцом. Грунт равномерно удаляют из-под противоположных опор, постоянно контролируя процесс уровнем.

Срок работ при этом способе ограничивается 2-3 днями при сухой погоде. Но несмотря на свою практичность, он оправдан для неглубоких колодцев (5-8 м) при рыхлой почве.

Способ 2: для продвинутых дачников

Схема шахтового способа обустройства колодца

Это так называемый шахтовый способ обустройства колодца, который позволяет работать максимально быстро. Суть его проста. Сначала на всю необходимую глубину выкапывается колодезная шахта до уровня водоносного слоя, а потом в нее опускаются друг на друга колодезные кольца. Для монтажа используют лебедку, которая крепится над колодезным отверстием так, чтобы кольцо помещалось между лебедкой и шахтой.

Важный момент — этот способ годится только для сухого и прочного грунта, иначе повышается опасность обвала шахты. В таком случае колодец продолжают копать по первому способу. Второй способ занимает меньше времени, но и требует большей сноровки и опыта в этих делах, так как шахта должна быть вырыта строго вертикально и точно под диаметр колец, а сами кольца уложены ровно и плотно. После их установки шахта углубляется еще на 1-2 кольца.

Завершающие детали

Узнать, достаточна ли уже глубина колодца, можно по температуре в нем — при приближении водоносного слоя понижается.

Независимо от выбранного способа монтажа колец, перед установкой следующей железобетонной конструкции необходимо уплотнять стыки между ними. Для этого берут обычную просмоленную пеньковую веревку диаметром 2 см и укладывают в специальный желобок в торце кольца. Следующее кольцо под своим весом зажмет веревку, и стык будет достаточно уплотнен.

Определить, достаточна ли уже глубина колодца, можно по температуре в нем — при приближении водоносного слоя она ощутимо падает. К тому же при приближении к воде увеличивается влажность грунта, заканчивается водоупорный глиняный слой.

Чтобы сохранить колодец в чистоте, нужно проследить, чтобы верхнее кольцо немного выступало над землей. После монтажа железобетонных конструкций их необходимо скрепить. Для этого в стенках колец вмонтированы стальные стержни с кольцеобразными загибами на концах — в них вставляются и зажимаются специальные скрепляющие болты. Соединить кольца можно, используя накладки из стали шириной 40-60 и длиной 5-10 мм. Для этого в железобетонных конструкциях также предусмотрены отверстия, в которые вставляются скобы из стального прутка на 16 мм или болты. Как правило, для предотвращения перекосов хватает 3-4 мест крепления колец.

Схема установки фильтра в колодец

Далее в колодце необходимо установить фильтр. Если грунт дна слишком рыхлый, под первым кольцом укладывают дощатую платформу, и фильтр устанавливается прямо на ней. В другом случае из шахты удаляется еще 1-1,5 м водосодержащего грунта, откачиваются лишняя вода и выравнивается дно. На него послойно насыпается речной песок (1-2 м) и щебень или мелкий гравий (1-2 м).

Следующий этап формирования колодезной шахты своими руками — цементирование швов между кольцами цементным раствором (1 часть цемента к 3 частям песка). Никакой химии, особенно если вода будет использоваться для питья! Особое внимание следует уделить стыку между последним и предпоследним кольцом — он должен быть максимально качественно гидроизолирован и уплотнен, чтобы исключить попадание в колодец талой и дождевой воды с верхних слоев грунта. Для этого делают так называемый глиняный замок — внешняя часть колодезной шахты на уровень двух верхних колец и на 1 м в ширину послойно засыпается гравием, песком и заливается раствором глины. Следует также учитывать, что в течение некоторого времени происходит осадка и дальнейшее формирование колодца. Иногда этот процесс затягивается на год — все зависит от типа грунта. Когда он завершится, воду желательно не только проверить самостоятельно на вкус, запах, осадок после отстаивания и кипячения, но и отдать на экспертизу.

Завершающим этапом строительства колодца своими руками является обустройство его верхней части. Устройство для поднимания воды на поверхность состоит из деревянного ворота с металлической ручкой, к которому крепится шнур или трос с ведром на конце. Как будет выполнена вершина колодца — дело уже вашего вкуса.

1pokanalizacii.ru

Как правильно копать колодец своими руками?

Содержание

Как выкопать колодец своими руками? Этим вопросом задается огромное количество людей по всему миру. Колодцы – это самый простой и удобный способ получить постоянный источник воды на своем участке.

Копка колодца вручную с помощью обычной лопаты

Вырыть колодец может даже человек без опыта, а потому многие хозяева решают для себя сэкономить деньги и взяться за дело самостоятельно. Это очень похвально, но нужно помнить несколько правил и нюансов, что влияют на проведение работ такого типа.

Если вы будете внимательны и ответственны, то справитесь с поставленной задачей без каких-либо проблем.

Особенности проведения работ по копке колодцев

Копка колодцев – это сложный и длительный процесс. Ее можно выполнить вручную – это так. Но стоит понимать, что на такую работу у вас уйдет достаточно много времени. Особенно если работать будет небольшая команда людей.

Для начала разберемся в том, что такое колодец, где его размещают на участке и в чем заключается технология его разработки.

Колодец – это специально вырытая шахта, которая за счет своей глубины доходит до водоносных слоев под землей. В разной местности водоносные слои находятся на разной глубине. Но как правило, они есть практически везде. Особенно если недалеко располагается река или озеро.

На вашем участке тоже придется заранее определить, где находятся грунтовые воды, на какой они высоте и т.д. Эти результаты дадут вам вопрос на ответ, где копать колодец и на какую глубину. А такие сведения точно будут не лишними. Особенно если работать приходится на сложном участке.

Например, на даче в горах или на местности с трудным рельефом. Копку колодца можно выполнить в самых сложных условиях, но если вы не будете знать базовую информацию, то ничего у вас не получится. Либо получится, но затраты труда будут несоразмерными.

Как правило, шахту перестают прокапывать при появлении большого количества прибывающей воды. Как только вода начинает прибывать – работы останавливают. Если же шахта пересохла, значит нужна докопка колодца на определенную глубину.

Сформированный колодец из бетонных колец с разработанным источником

Следуя вышесказанному можно понять, что эта конструкция являет собой обычную шахту в земле, которую обсаживают бетонными кольцами. На дне шахты можно, и даже очень желательно расположить своеобразный фильтр или дно из промытого камня и гальки.

Конструкция колодцев чрезвычайно проста, а потому и вопросы о том, как правильно копать колодец встречаются редко. Однако тут есть свои нюансы, которые следует учесть. Особенно тем, кто собрался работать самостоятельно.

В первую очередь стоит понимать, что выполнять такие работы без какой-либо помощи практически невозможно. Это только повысит опасность работы и понизит производительность труда. Копка колодца на даче или любой другом участке может выполняться только командой из нескольких человек.

Особенно если предполагают ручную разработку колодца. Определить точное количество людей достаточно легко. Как правило, хватает 3-4 человека. Однако крупные шахты или работа на местности, где копать колодец очень сложно, приведут к необходимости привлечения большего количества людей.

В работе вам потребуются лопаты, кирки, самодельная лебедка, ломы, ведра и т.д. Это минимальный набор оборудования, с которым можно и вполне реально выполнить поставленную задачу вручную и без применения тяжелой техники.

Также рекомендуется узнать, когда лучше копать колодец в той или иной ситуации. Неправильно выбранный сезон тоже окажет свое влияние. В некоторых случаях оно совершенно разрушительно.

Что же до характеристик рассматриваемых конструкций, то глубину шахты рекомендуется хотя бы примерно определить заранее.

Как правило, колодцы на стандартном участке имеют глубину 7-12 м. Источники на даче могут быть мельче, там расстояние до водяного зеркала будет равно 4-6 метрам. Впрочем, тут все зависит от конкретной обстановки.

Выработка грунта из котлована под колодец

Ширина шахты определяется обсадными элементами. В последнее время самыми популярными считаются железобетонные кольца, а их диаметр равняется 1-1.2 метрам. Поэтому шахта колодца должна быть на 10-20 см шире внешнего диаметра обсадного элемента.
к меню ↑

Выбор места и сезона для копки колодца

Не имеет значения, где вы собираетесь выполнять работы по разработке источника. И на даче, и в загородном доме в любом случае вам понадобится заранее определить, где вы будете размещать его и на какую глубину надо вкапываться.

Также нужно знать, когда лучше копать колодец. Если говорить о конкретных сезонах, то копать колодец можно либо поздней зимой, либо поздним летом.

Так как работать предстоит вручную, то рекомендуется заниматься этим поздним летом. Тогда земля будет мягче и податливей.

Зимой же копать намного тяжелее. Зато можно не беспокоиться о том, что траншея обрушится или вы внезапно нарветесь на внутренние потоки под землей. Движение плавунов и других неприятных подземных элементов тоже существенно замедляется.

Что же до определения конкретного места, то здесь рекомендуется обратиться к специалистам. Можно попросить и местных лозоходцев, но их методы никакой внятной гарантии не дают.

Качественная же геологическая экспертиза даст вам точные результаты, которые помогут не только определить правильное место, но и избежать различных неприятностей.

Источники такого типа нельзя разрабатывать вблизи от сточных канав, туалетов и канализации. Расстояние от них до колодца должно исчисляться десятками метров.

Монтаж колодца в зимнее время года

Также важно выдержать определенное расстояние и от вашего дома. Рекомендуется, чтобы колодец находился на расстоянии от 40 метров к ближайшему капитальному строению. Это необходимо для того, чтобы подземные потоки не имели возможности постепенно подмывать фундамент здания.

На даче обстановка немного другая, так как там располагаются куда более мелкие строения. Однако общие требования все-таки следует соблюдать.
к меню ↑

Технология копки колодцев своими руками

Если подразумевается работа самостоятельно и без применения крупной строительной техники, то лучше всего подойдет использование открытого и закрытого способов монтажа.

Именно они в народе считаются самыми простыми и эффективными. Сейчас мы рассмотрим каждый из этих способов, а также оценим их плюсы и минусы.
к меню ↑

Открытая разработка

Открытая разработка колодца намного предпочтительнее, так как выкопать колодец своими руками по таким алгоритмам намного проще. Работа в открытую предусматривает сначала выкапывание котлована нужных размеров, а затем уже монтаж дна, колец и выполнение других работ.

Этапы работы:

1. Определяем место расположения колодца.
2. Начинаем раскапывать котлован
3. Постоянно углубляемся, пока не дойдем до расчетной глубины.
4. Формируем дно колодца из очищенной гальки.
5. С помощью лебедок и специальных приспособлений монтируем бетонные кольца. Монтаж проводим по очереди.
6. Заделываем стыки между кольцами, корректируем их положение.
7. Засыпаем проемы между краем котлована и кольцами.
8. Утрамбовываем грунт.
9. Монтируем крышку на колодец.
10. Промываем источник, пока его не наполнит чистая и свежая вода.


    Использование ручной лебедки для установки бетонных колец

Как видим, работать по такому принципу достаточно легко. Яму под колодезь можно раскапывать любых размеров. Это позволяет существенно упростить работу самим землекопам.

Никакой камень, булыжник или пласт вам не станет помехой. Грунт и все лишнее вынимается из колодца с помощью лебедки.

После разработки достаточно глубины принимаются за формирования дна. Затем кольца с помощью кантования и механического оборудования опускают внутрь ямы и корректируют их положение. Кольца монтируют одно за другим, пока полностью не завершат работу. Последнее должно возвышаться над уровнем земли на 70-100 см.

Из недостатков такого способа можно отметить его увеличенную трудоемкость, необходимость применения лебедки и т.д.

Плюс стоит отметить, что в открытом положении котлован под колодец может находиться несколько суток. На третий или четвертый день он начнет осыпаться. Работать в таких условиях вам нельзя.
к меню ↑

Закрытая разработка

Этот метод отличается тем, что копка ведется по немного другому алгоритму. Сначала вырывается небольшая, но очень точная по своим габаритам яма, в которую сразу же опускают первое бетонное кольцо. Затем производится копка колодца.

При понижении уровня кольцо под своим же весом просядет, а затем на него еще и смонтируют следующий элемент шахты. Таким образом, конструкция под своим же весом будет опускаться, что позволяет нам разрабатывать колодец практически без инструмента.

Разработка грунта для формирования колодца закрытым способом

Непосредственно для работы понадобится только лом, лопата, кирка и несколько человек.

Этапы работы:

1. Определяем место расположения колодца
2. Отмеряем окружность, что практически точно отвечает наружному диаметру обсадного кольца.
3. При достижении глубины 1-1.5 м опускаем первое кольцо и монтируем его в правильном положении.
4. Прокапываем котлован еще на 1-1.5 метра. Опускаем следующее кольцо.
5. Продолжаем работу, пока не дойдем до нужной глубины.
6. Занимаемся подготовкой и монтажом дна шахты.
7. Заделываем все стыки.
8. Промываем шахту и готовим ее к использованию.
9. Монтируем крышку колодца.

Как видим, работать по такой технологии проще. Даже породы вам придется вынимать меньше. Однако стоит понимать, что при столкновении с препятствиями (крупными булыжниками, плавунами и т.д.) вас ждут куда более серьезные проблемы.

Вынуть из земли даже обычный булыжник, когда тебя со всех сторон ограничивает бетонная конструкция – это дело не из легких.

Также при работе по закрытой технологии очень важно быть точным в расчетах и учитывать все возможные нюансы.

Читайте также: особенности ремонта колодцев из бетонных колец.

к меню ↑

Формирование обсадной трубы для шахты колодца (видео)



 Главная страница » Колодцы

byreniepro.ru

Как копать колодец вручную, этапы и советы

Как копать колодец вручную

Сделать свой колодец будет делом правильным и логичным. Подобное позволит легко решить вопросы с водоснабжением. Можно избавиться от зависимости центрального водоснабжения. Особо актуальным данный вопрос будет в моменты, когда в летние месяцы водообеспечение бывает прерывистым, не постоянным, или же давление оставляет желать лучшего – вместо мощной струи, из крана еле льется вода.

Поэтому, обеспечить свой участок и дом постоянным источником воды будет целесообразно.

Сам процесс не будет сложным, требующим какой-либо теоретической подготовки, или навыков. Сделать это можно, зная основы, где выкапывать и как именно копать. Ведь колодцы строились множество столетий назад. Даже тогда наши предки отлично знали, как это сделать.

Есть и еще одна причина, почему колодец стоит выкопать – вода из него всегда будет свежая и чистая. Подобное трудно будет найти в магазине. Не говоря уже о воде из центральной системы, которая часто пахнет хлоркой.

Первое, что вам нужно, это найти оптимальное место, где можно выкопать колодец.

Как правильно выбрать место для колодца

Этот вопрос является основополагающим. Соответственно, есть несколько нюансов в выборе подходящего места. Первое, что стоит отметить, это категорический запрет на выкапывание колодца в тех местах, где присутствует сильное загрязнение. На это есть вполне понятная причина – вода, проникающая через почву, будет втягивать в себя негативные вещества. В результате, вы будете получать нечистую воду, или же воду с неприятным запахом. В любом случае, использовать такую воду даже для поливки растений не рекомендуется, не говоря уже о том, чтобы пить ее или использовать в приготовлении пищи.

Не стоит размещать колодец и рядом с навозными, мусорными кучами по тем же причинам.

Стоит проверить, нет ли в районе вашего будущего колодца слива канализационных, сточных

fundamentt.com
