Устройство крыши – устройство, проектирование и монтаж, фото

Содержание

Устройство крыши частного дома схема

Крыша частного дома — виды, формы, конструкции

  • Какую крышу выбрать для дома.
  • Как и почему крыша распирает стены и разрушает дом.
  • Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах.

Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

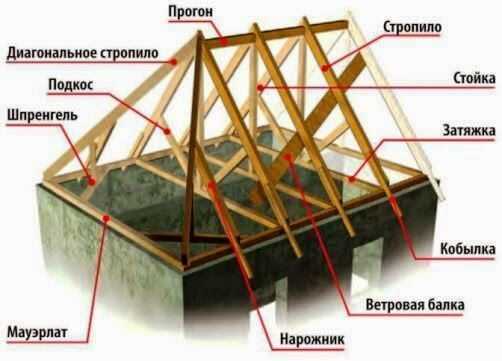

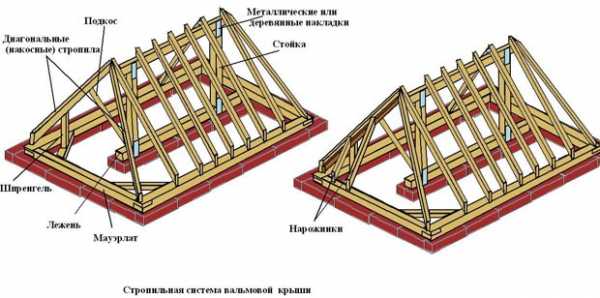

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

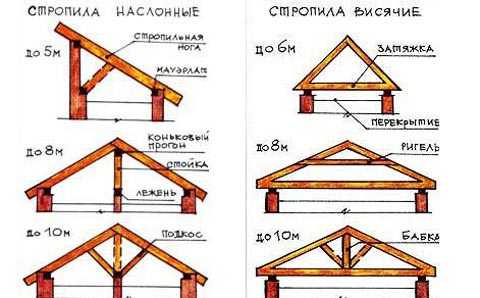

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

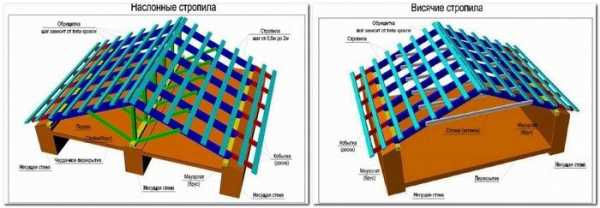

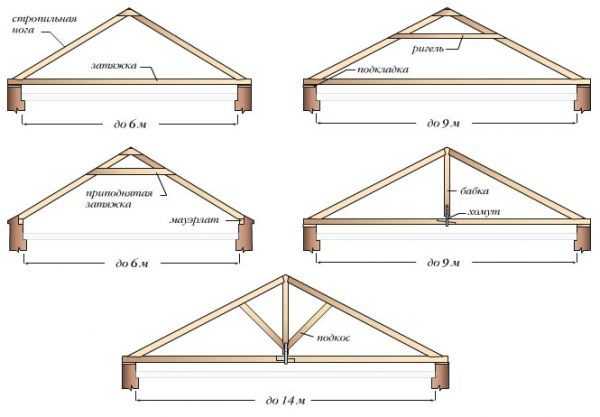

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

  • Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
  • Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.
  • Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
  • Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
  • Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
  • В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

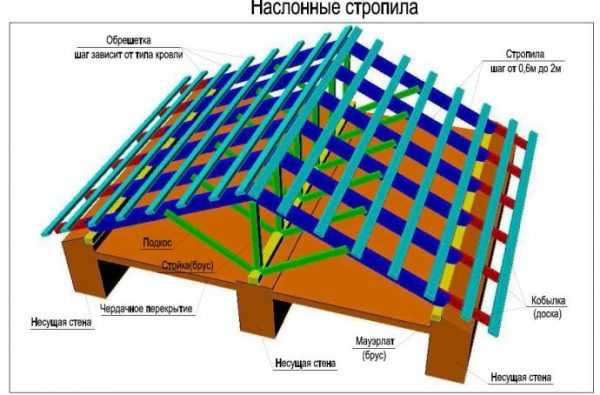

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон. который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

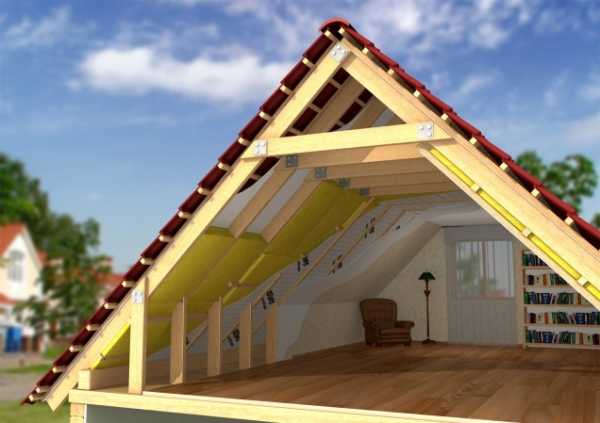

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м.

Стропильная система с наслонными стропилами имеет

  • Универсальность — пригодна для устройства крыш с пролетом до 16м. для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
  • Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
  • Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.
  • Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

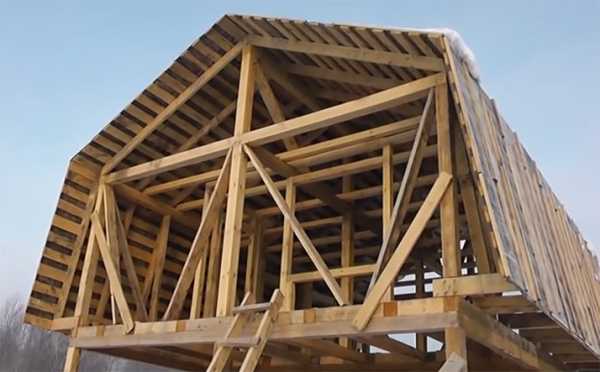

Стропильная система для устройства мансарды

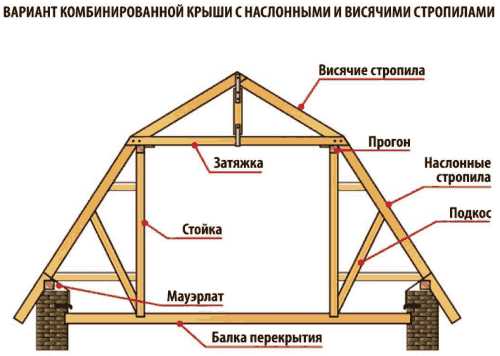

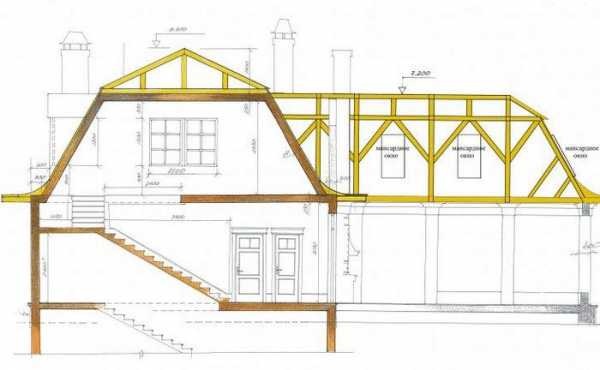

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют

множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор

. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6м. а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

  • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
  • Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
  • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
  • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей,

называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы. например, газобетон.

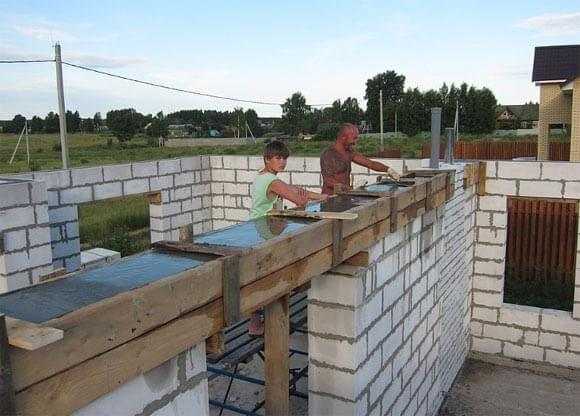

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Продолжение на следующей странице 2:

Читать страницу: Страница 1. Страница 2

Схема крыши дома — особенности

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Виды крыш для частного дома

Когда возводится частный дом, обычно строят скатную крышу, которая может быть односкатной или многоскатной конструкцией. Односкатную кровлю дома обычно обустраивают на постройках хозяйственного использования.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

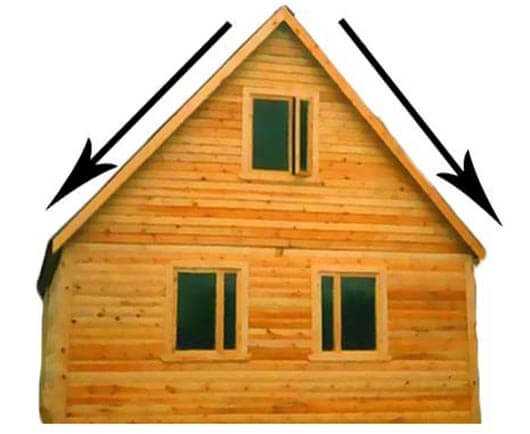

Двускатные крыши . Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши . Представляют собой 4 поверхности, пересекающиеся под тупым углом.

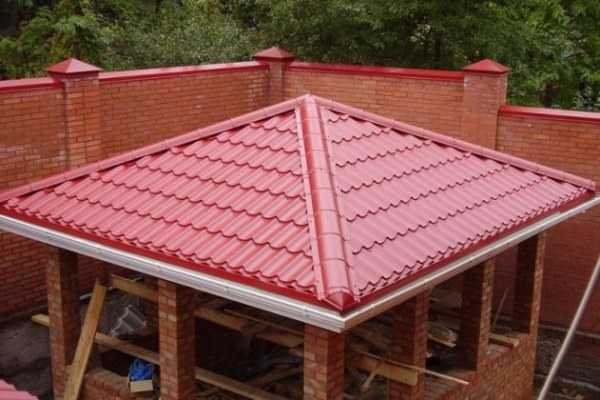

Шатровые крыши . Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

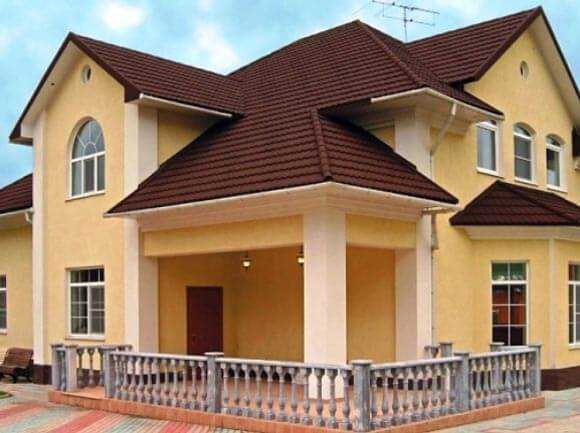

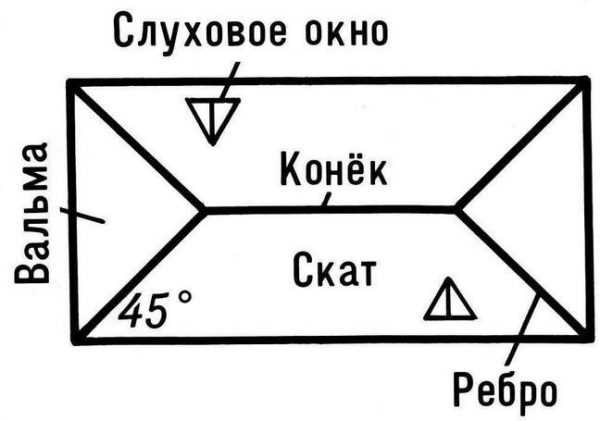

Вальмовые крыши . Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника (прочитайте также: «Стропильная система вальмовой крыши: схема «). Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы «).

Полувальмовые крыши . Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши . План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие «).

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра (детальнее: «Конструкция односкатной крыши «).

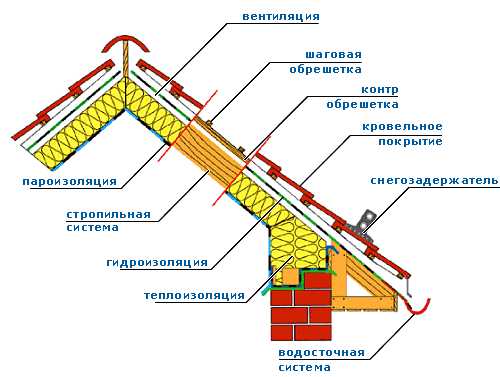

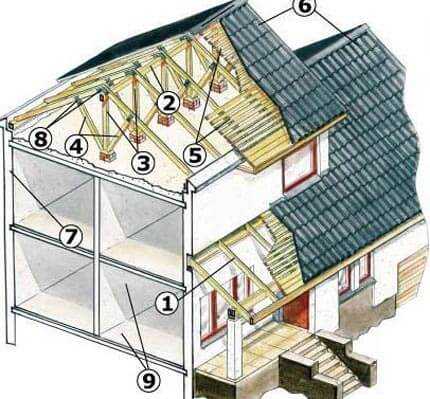

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

  • стропильные ноги;
  • мауэрлат;
  • коньковый брус;
  • подкосы;
  • стойки;
  • обрешетка;
  • крепежные металлические изделия;
  • материал для покрытия поверхности крыши;
  • внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально.

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Во все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

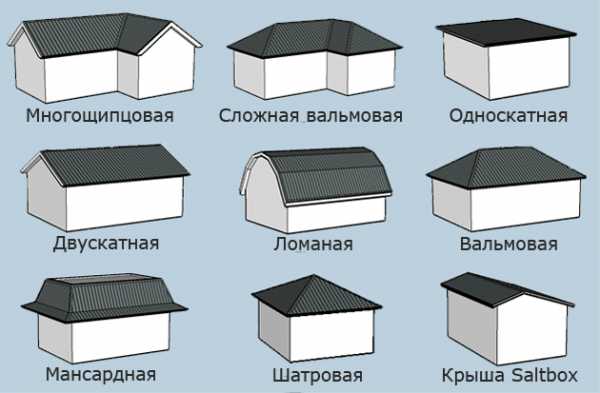

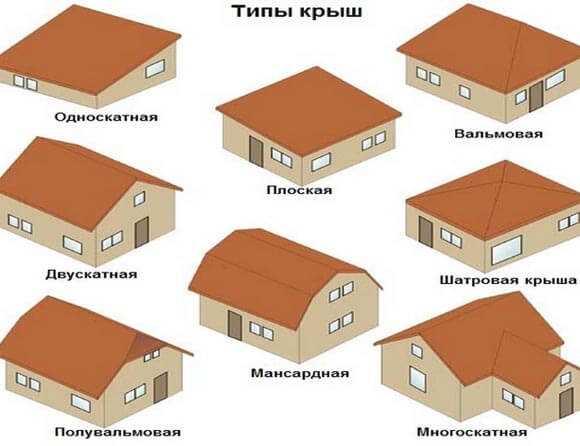

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

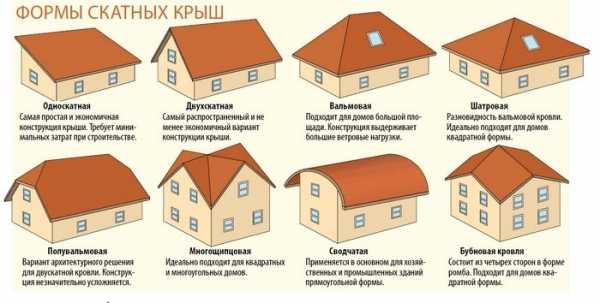

Формы крыш частных домов

Этапы и моменты конструкции крыш

Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов. Сегодня конструкции крыши частного дома разделяются на деревянные, металлодеревянные, железобетонные и стальные. Сам по себе процесс строительства крыши состоит из нескольких этапов:

  • • укладка мауэлрата;
  • • общая сборка системы стропов;
  • • укрепление стропил на «коньке»;
  • • монтаж горизонтальных стяжек и гидроизоляции;
  • • установка обрешеток;
  • • обработка лицевой части поверхности.

Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.

Укладка мауэлрата

Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.

Общая конструктивная композиция стропов

Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.

Укрепление стропил на «коньке»

Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:

  • встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
  • на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
  • «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.

Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.

Монтаж горизонтальных стяжек и гидроизоляции

Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.

Подробная система стяжек и наложения гидроизоляции

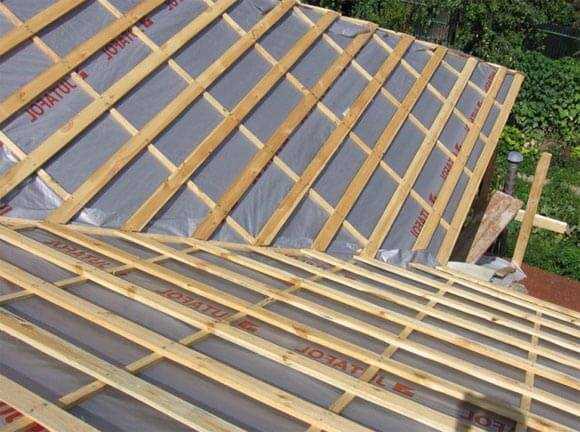

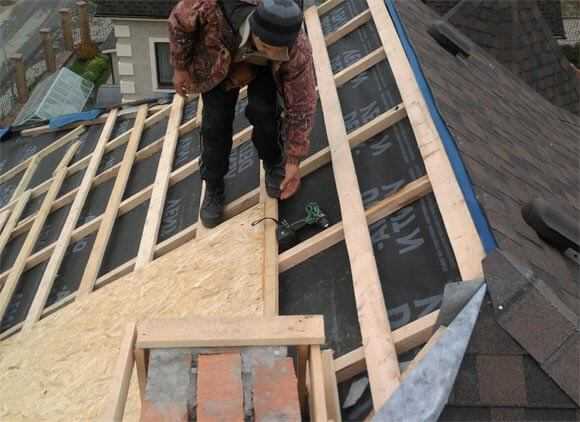

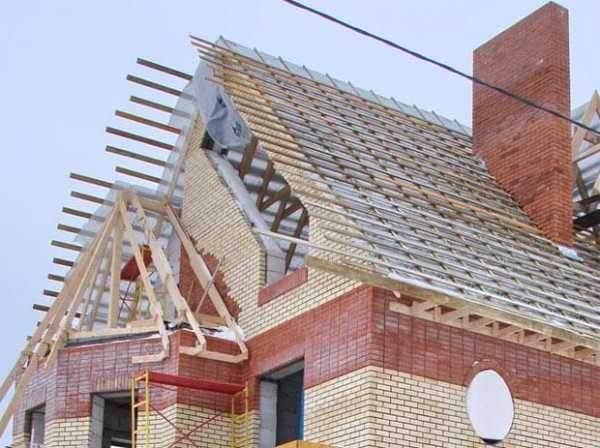

Установка обрешеток

Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.

Схема видов обрешетки кровли

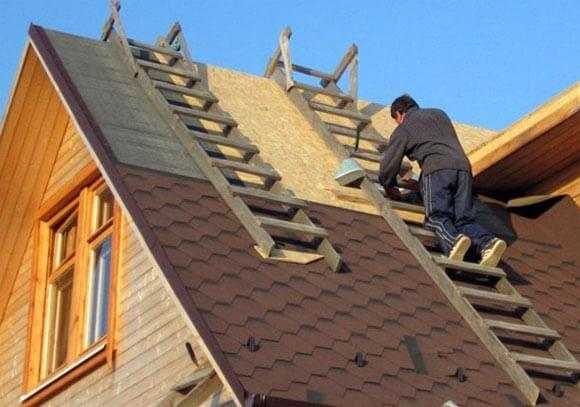

Обработка лицевой части поверхности крыши

Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.

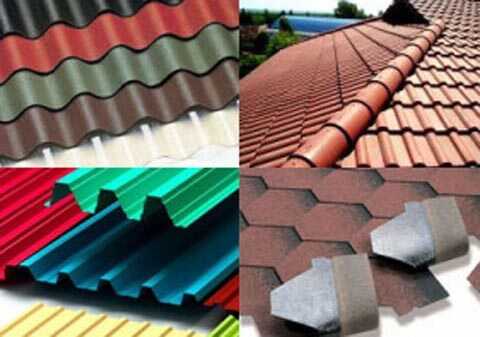

Виды материалов для наружной отделки крыши

Таким образом, конструкция крыши частного дома. ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.

Видео конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Виды крыш домов

Формы крыш частных домов

Подробная система стяжек и наложения гидроизоляции

Схема видов обрешетки кровли

Виды материалов для наружной отделки крыши

Источники: http://domekonom.su/vidy-formy-konstrukcija-kryshi-doma.html, http://kryshadoma.com/montazh-i-remont-krovli/skhema-kryshi-doma-osobennosti.html, http://fundamentt.com/konstrukciya-kryshi-chastnogo-doma/

krovlya-mp.ru

варианты обустройства веранды, дома из бруса, пристройки, как сделать теплую кровлю, подробно на фото и видео

Размер любой крыши сугубо индивидуален. Но в нашем случае как таковых ограничений не имеется. По сути, размеры полностью связаны с габаритами самого загородного дома. Размеры внутреннего пространства определяются в соответствии с углом расположения стропильных ног по отношению к стенам. При большом угле – мансарда будет иметь высокий потолок. Меньший угол позволит создать мансарду с менее высоким потолком. Однако жилое помещение будет достаточно широким. Но в данном случае нет никаких ограничений. Вы можете обустроить комнату со стенами – скатами. При этом они будут представлять наклонные опоры. Таким образом, можно сказать, что многое зависит от предпочтений владельца дома или строителя.

Сам процесс монтажа крыши дома состоит из нескольких этапов:

Отметим, что это основные этапы. Также существуют и другие виды работ на кровле. К примеру, при обустройстве обрешетки, параллельно крепятся элементы водосточной системы. Завершение подобных работ – не раньше окончания кровельных.

Устройство теплой крыши подразумевает использование следующих инструментов:

Первый этап – установка стропильной системы. До проведения работ проводятся все расчеты. Все они связаны с нужным уклоном крыши, а также с нагрузкой на нее. В соответствии с результатами расчетов, определяется толщина бруса, вид обрешетки и другие элементы кровли.

При наличии мансарды или другого жилого внутреннего помещения, не забудьте установить дополнительные стойки. В их функции входит формирование будущих стен чердачного помещения.

На стены по всему контуру устанавливаются брусы. Они должны располагаться на ребре. Для крепления их к стенам, используют гвозди или скобы. При наличии деревянных стен дома, крепление должно проводиться к последнему венцу сруба. В данном случае, брусы при устройстве крыши деревянного дома призваны защитить внутреннее пространство от задувания ветра и проникновения осадков. При отсутствии деревянных стен, производится укладка бревен или же брусьев по всему периметру. Затем, все стропила надежно фиксируются на них. В строительной практике подобная обвязка именуется мауэрлатом.


Обустройство крыши предполагает крепеж стропильных ног парами. Скрепление стропил между собой рекомендуется выполнять на ровной поверхности земли. При этом угол наклона должен быть строго 45 градусов. Учитывая, что крепеж стропил будет производиться в парах – общий угол в итоге составит 90 градусов.

Процесс скрепления

Конец стропила является местом соединения. Здесь же делается замер участка крепления. Обычно это квадрат, со стороной равной ширине бруса. Например, при ширине в 100 см, вниз должно быть отложено 10 см. По аналогии проводятся замеру второго бруса. Далее, на обоих участках делают высечку половины толщины бруса. Такая процедура необходима для состыковки брусов между собой. Место стыка по толщине должно равняться толщине используемого бруса.

Для крепления брусьев используют гвозди. Не следует забывать и о жесткости стропильной пары. Для этого снизу используются специальные распорки. Они, в свою очередь, закрепляются на балки и стропила.

Оптимальный вариант – одинаковый шаг балок и стропильных ног.

По такой последовательности, устанавливаются первая и последняя стропильные пары. Затем их выравнивают между собой при помощи, так называемого, уровня. Основная задача выравнивания – создание ровных стропильных пар и двух соответствующих стропильных ног в единой плоскости.

Далее, между двумя парами протягивается веревка, которая и послужит ориентиром для последующих пар стропил. Процедура точь–в–точь похожа на описанную выше установку.

Параллельно с установкой стропильных пар, сооружается каркас для стен помещения. Балки устанавливают вертикально в заранее намеченных местах (прочитайте также: «Крыша каркасного дома своими руками»).

При этом нужно придерживаться следующих правил:

  • при установке балок ближе к стенам дома, комната будет иметь низкий потолок, но в размерах окажется шире обычного;
  • при установке балок дальше от стен сооружения, в комнате будет более высокий потолок. Сама же она будет узкая.

Как мы видим, правила связаны с формой крыши. Другими словами, чем дальше от стен – тем больше высота. Это обусловлено тем, что стропила располагаются под углом. Отметим, что самая большая высота будет в центре помещения.

Обустройство крыши дома предполагает использование вертикальных балок. Они прибиваются к балкам перекрытия и стропилам с помощью гвоздей и скоб. Зачастую можно встретить вертикальные стойки на брусе, который располагается на балках. Таким образом, получается обычная нижняя обвязка.

Установив две вертикальные стойки, можно переходить к обустройству горизонтальной перемычки. При этом важно выдержать равномерное расстояние – с каждой стороны от стен.

Такое условие нужно учитывать для всех стропильных пар. Если вы устанавливаете сразу 2 или 3 пары, то сбейте их между собой для увеличения жесткости.

Соблюдение таких принципов требует и устройство земляной крыши загородного дома.

При работе со стропильной системой важно помнить, что стропила должны находиться ниже, чем стены. Это называется карнизом. Оптимальная длина карниза – от 30 до 40 см. Но в любом случае, величина полностью связана с высотой стен дома.

Каркас крыши своими руками, смотрите на видео:

Устройство крыши дома из бруса: обрешетка

После завершения работ со стропильной системой и каркасом будущей мансарды, можно обустраивать обрешетку. В зависимости от вида кровельного материала, обрешетка может быть двух видов. Так или иначе, обрешетка – это основание, выполненное через доску. Бывают случаи, когда нужно установить основание в виде сплошного настила (прочитайте: «Устройство кровли своими руками: виды покрытий»).

Обрешетка в обязательном порядке устанавливается для металлической или гибкой черепицы, а также шифера. Во всех этих случаях, не рационально создавать сплошной настил. В первую очередь, из-за финансовых соображений.

Устройство крыши веранды предполагает учет некоторых особенностей. Так, первая рейка, относящаяся к карнизу, должна иметь свою толщину. По стандарту эта толщина превышает минимум на 1 см остальные рейки. Следующая стадия – установка нижней обрешетки.

Шаг крепления досок обрешетки выбирается в соответствии с длиной одного кровельного элемента. Очень важно следить за тем, чтобы каждый край элемента кровли располагался именно на доске обрешетки.

Шаг обрешетки не влияет на конек. Возле самого конька крепятся доски по всей длине ската. Сплошной настил по стандарту должен располагаться и вокруг смотровых окон и выходящих дымоходов. Все эти элементы крыши также нуждаются в обустройстве (прочитайте также: «Какие элементы крыши дома используются в конструкции кровли»).

Для фиксирования досок к стропилам, используют гвозди. Их длина не должна быть меньше 70 мм, в то время как толщина доски не должна превышать 3 см. При наличии досок от 30 до 50 мм, используются гвозди в 90 мм. Специалисты не рекомендуют использовать доски, толщина которых превышает 4 см. В данном случае для обрешетки они не подойдут. Это, опять же, связано с финансовыми затратами на лишний материал.

Параллельно с обрешеткой, проводится работа для установки водостока своими руками. Так, нужно надежно закрепить кронштейны под желоба водостока. Крепеж следует производить к первой планке карниза. Альтернативный вариант – закрепление кронштейнов к стропильным ногам через одну. После этого сверху прибивается карнизная планка. В данном случае нужно отталкиваться от конструкции кронштейна.

Завершив установку обрешетки, поверх нее настилается слой гидроизоляции. Мы рассматриваем частный случай утепления крыши дома. Значит, поверх гидроизоляционного материала и обрешетки нужно устроить контробрешетку. Принцип работы с ней – аналогичный работе с обрешеткой. Для экономии и удобства, рекомендуется использовать обычные рейки. В функции обрешетки входит создание вентиляционных каналов для циркуляции воздуха рядом с утеплителем. Это благоприятно сказывается на внутреннем пространстве кровли.

kryshadoma.com

Устройство кровли — изучаем разные виды конструкции

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

  • Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
  • Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

  1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
  2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
  3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
  4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

  • Пологоскатные;
  • Скатные;
  • Односкатные;
  • Двускатные;
  • Мансардные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Многощипцовые;
  • Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

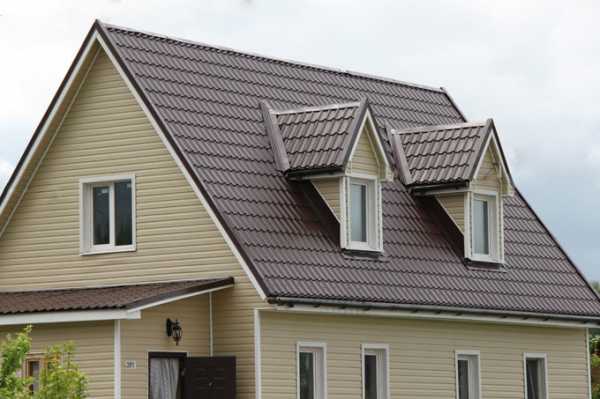

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

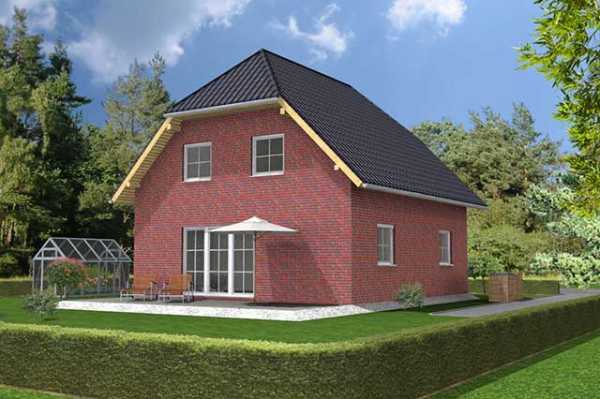

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

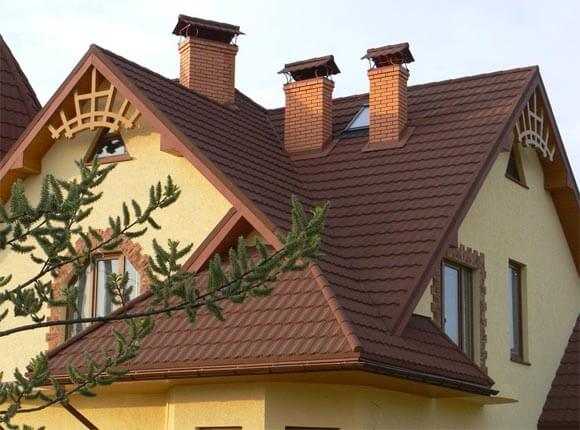

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

stroicod.ru

Устройство крыши дома (фото и видео)

Крыша — это тот элемент, от устройства которого зависит будущий комфорт в доме. Устройство крыши по этой причине должно быть выполнено аккуратно и в соответствии с технологией. Конечно, при большом разнообразии форм крыш и конкретных ситуаций все случаи описать просто невозможно, но вот вывести несколько общих правил имеет смысл.

Крыша из металлочерепицы обеспечит общий уют и комфортное пребывание в доме.

Первое правило — о форме скатов крыши

Стоит сразу отметить, что чаще всего в частном строительстве применяется обычная двухскатная и вальмовая формы крыш. Связано это с тем, что сделать такие крыши гораздо легче остальных, да и затрат меньше.

По этой причине можно вывести первое правило о форме двух этих скатов:

  • скаты двухскатной крыши должны быть ровными прямоугольниками;
  • скаты вальмовой крыши должны быть равнобедренной трапецией или треугольником.

Конструкция вальмовой крыши.

Это требование, на первый взгляд, несущественное. Однако если рассмотреть его более детально, то становится понятна его суть. Все кровельные материалы имеют форму прямоугольников, например, шифер или листы металлочерепицы.

Если скат крыши не будет иметь прямоугольные формы, то его кровля будет завершена с остатком непокрытых участков клиновидной формы. Если рассматривать вальмовые крыши, то здесь ситуация с материалом еще хуже. При неправильной форме всегда получается большое количество отходов кровельного материала. Это связано с тем, что разрезанные листы, например, шифера, по диагонали отлично подойдут с двух сторон крыши, при условии, что она правильной формы. Если же это условие не выполняется, то вторая часть уже не подойдет.

Технология возведения крыш правильной формы

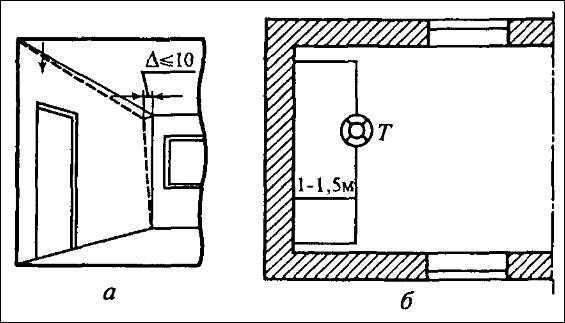

Схема измерения отклонений верхних углов стен от вертикали: а –схема измерения; б – установка теодолита.

Правильное устройство крыш должно начинаться с измерений. Измерять нужно длину, высоту и ширину всех стен построенного здания. Поскольку часто оказывается, что есть погрешности, например, две диагонали не равны друг другу, то следующим шагом нужно попытаться устранить эти недостатки.

Итак, чтобы конек и нижние края скатов были строго горизонтальны, требуется выполнить целый ряд мероприятий.

Лежень и мауэрлат для стропил двухскатной крыши, как и подкладки для стропил вальмовых крыш, выставляют по гидроуровню. Они должны быть строго горизонтальными.

После этого необходимо произвести замеры между мауэрлатом и лежнем. Например, от одного конца лежня до каждого из двух углов мауэрлата. Эти два показателя должны быть равны, как и две пары таких значений.

Лежень может быть расположен либо выше балок мауэрлата, либо ниже их. Балки же мауэрлата должны быть все на одном уровне.

После того как лежень закреплен и установлен, к нему крепят стойки. Все они должны иметь одинаковую высоту и быть поставленными строго вертикально. Сделать это можно при помощи отвеса.

После этого приступают к установке прогона. Его крепят к стойкам.

Стоит заметить, что если все стойки имели одинаковую высоту и были выставлены строго вертикально и лежень при этом имел горизонтальное положение, то и прогон ляжет горизонтально.

Схема стропильной системы.

После установки прогона можно крепить стропила. Их монтируют на определенном расстоянии между друг другом. Это расстояние называется шагом стропил. После установки 3-4 пар стропильных ног проверяют их ровность. Для этого на все стропила с какого-либо ската накладывают доску. Если между какой либо стропильной ногой и доской есть некоторый зазор, то данную пару нужно переустановить.

Что касается треугольных систем стропил, то собирать их на весу сложно. По этой причине устройство крыш такого плана происходит на земле. После сборки стропильную систему целиком монтируют на свое место. При установке требуется следить, чтобы конек имел расположение строго над осевой линией дома.

Второе и последующие правила

  1. Второе правило гласит, что перед началом кровельных работ все ендовы, разжелобки, места примыкания к стенам и слуховым окнам должны быть обиты листами оцинкованной стали. При этом обрешетка должна быть сплошной.
  2. Третье правило говорит о том, что нижний брус обрешетки должен быть выше остальных досок.
  3. Четвертое правило требует, чтобы кровля крыши начиналась снизу и двигалась вверх.
  4. Пятое правило устанавливает требование по устройству воздушных коридоров при возведении теплых крыш.

Технология возведения двухскатной крыши

Для возведения двухскатной крыши понадобятся следующие инструменты и материалы:

  • топор;
  • ножовка по дереву, бензопила;
  • молоток;
  • отвес и уровень;
  • древесный материал;
  • длинные гвозди;
  • арматура или специальные скобы для крепления стропил;
  • кровельный материал и крепежные элементы к нему;
  • теплоизоляция и пароизоляция;
  • иные инструменты и материалы.

Первое, что нужно сделать, как уже было сказано, — замерить и выполнить корректировку всех расстояний.

Крепление мауэрлата со стропильной ногой.

Дальше устройство крыш дома требует монтажа мауэрлата. Мауэрлат, по своей сути, является деревянным брусом, к которому крепят все стропильные ноги. По этой причине, если стены дома сделаны из дерева, то мауэрлатом будет являться верхний венец сруба.

Брусы мауэрлата кладутся на стены. Перед этим они обрабатываются антисептиком. По обеим сторонам каждого бруса можно сделать стяжку из бетона.

После укладки и закрепления мауэрлата можно приступать к устройству стропильной системы дома. В качестве стропил для дома могут быть использованы деревянные брусы сечением 100*150 мм. При этом расстояние между парами стропил должно быть не больше 90 см. Между собой стропила закрепляются гвоздями.

К мауэрлату они крепятся теми же гвоздями и скобами с одной стороны каждой стропильной ноги. После установки 2-3 пар стропильных ног крыши дома их требуется сбить досками. Эта предварительная процедура поможет увеличить жесткость конструкции. Все стропила должны иметь свес, то есть формировать карниз, величина которого должна обеспечивать скат воды без ее попадания на стены дома.

После того как стропильная система готова, приступают к монтажу обрешетки. Устройство обрешетки может быть выполнено из досок, минимальной толщиной в 20 мм. При использовании шифера и металлочерепицы обрешетка делается в шахматном порядке, то есть через доску.

Стоит отметить, что, согласно одному из правил, самая нижняя доска обрешетки должна быть толще остальных, минимум на 1 см. Карнизная планка прибивается первой.

Все доски прибиваются гвоздями к стропилам. Если крыша будет утеплена, то устройство обрешетки на этом не закончено. Поверх досок обрешетки вдоль стропильных ног прибиваются рейки контробрешетки с минимальной толщиной в 2 см. Эти рейки нужны для того, чтобы создать под кровельным материалом воздушные коридоры для постоянного проветривания крыши дома.

Итак, следующим шагом будет устройство гидроизоляционного слоя. В качестве такого материала можно использовать рубероид или толь. Его настилают на обрешетку и крепят при помощи маленьких гвоздей и шинки. В качестве гидроизоляции можно использовать и более современные материалы — гидроизоляционные мембраны.

После этого происходит устройство пароизоляционного и теплоизоляционных слоев. Они устраиваются изнутри крыши дома. В качестве теплоизоляции можно использовать стекловату в рулонах или плитах, а также пенопласт в плитах.

В качестве пароизоляции используется специальная мембрана.

После окончания этой работы можно начинать устройство кровли. В зависимости от его типа, технология кровли различна. Но принципы остаются одинаковыми: крепить стоит начинать с угла и сверху снизу вверх.

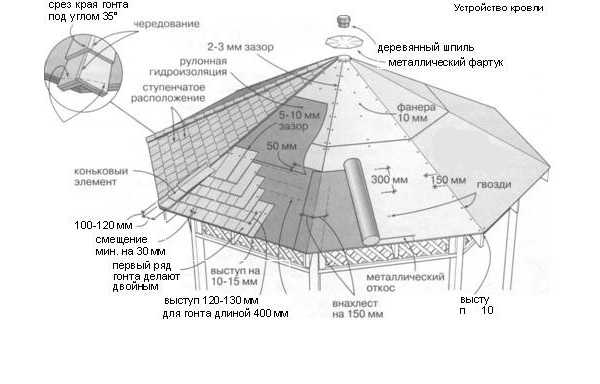

Схема общего устройства кровли.

Каждый верхний лист должен идти внахлест, величина которого должна быть не меньше 15 см.

Крепление и шифера, и черепицы осуществляется в гребень волны. Для крепления шифера используют шиферные гвозди, а для крепления черепицы — специальные крепежные элементы.

После монтажа кровельного материала устройство крыш не считается завершенным. Дальше следует сделать водосточную систему, устройство которой должно начинаться еще на стадии работы с обрешеткой. Крепежные кронштейны крепятся к карнизу, к доскам обрешетки. После настила кровли на кронштейны крепятся сточные желоба. Дальше устройство крыши предполагает обшивку карниза изнутри и фронтонов.

1metallocherepica.ru

Устройство крыши дома: элементы и технология монтажа

Знать устройство крыши поможет правильно провести ее монтаж, а значит и надежно защитить все строение от атмосферных явлений. А из каких основных элементов и систем состоит эта конструкция? Какие существуют нюансы монтажа? Давайте разберемся.

Деревянные конструкции крыши

Любая конструкция для прочности должна быть оснащена каркасом. Именно он будет выдерживать все нагрузки. Устройство крыши дома также не обходится без создания каркаса. Для этого используются различные деревянные элементы и крепежные приспособления. Среди основных составляющих каркаса кровли можно назвать следующее:

  • Верхняя обвязка или мауэрлат;
  • Стропильная система;
  • Обрешетка.
Схема крепления мауэрлата

Мауэрлат – это основа любого крова. В качестве материала для этого элемента используется мощные деревянные брусья. Если дом выполнен из бревен, то мауэрлатом может служить их верхний ряд. Изредка используется армированный бетон.

При строительстве важно надежно закрепить мауэрлат на стене, ведь имен она нем будут держаться все остальные элементы крыши. Также очень важно, чтобы этот элемент был выровнен по горизонтали. Если эти два требования не будут выполнены, то монтаж кровли пройдет некачественно, и в скором времени придется заново браться за инструменты.

Следующим важным элементом крыши является стропильная система. Для ее создания используются деревянные брусья. Система состоит из стропил, установленных на мауэрлат или непосредственно на стены дома. Кроме этого, в ее состав входят опорные балки, которые поддерживают всю конструкцию.

Стропильная система полностью повторяет форму будущей крыши. Она имеет столько же скатов, сколько и кровля. Но кроме придания формы стропильная система играет другую, более важную роль. На вашу крышу всегда будут оказывать влияние различные факторы. Ветер, дождь, снег, вес самой кровли и других материалов – все это должна выдержать система стропил. Поэтому ее расчет – эта одна из важнейших задач при строительстве.

Но на стропильную систему трудно настелить кровельный материал. Поэтому используется обрешетка. Такая система представляет собой доски, в определенном порядке закрепленные на стропилах. В результате получается поверхность, на которую можно легко закрепить и кровельный материал, и другие элементы.

Не стоит забывать о том, что дерево может подвергаться опасности со стороны плесени, насекомых и огня. Чтобы ваша кровля прослужила достаточно долго, все деревянные конструкции крыши нуждаются в защите. Для этого используют различные пропитки, которыми необходимо предварительно обработать все элементы.

Крыша дома – это важный и довольно сложный элемент. В ее состав входят различные системы. Но в первую очередь – это каркас. Именно он будет выдерживать все нагрузки, и поддерживать саму крышу. Каркас состоит из  мауэрлата (но в некоторых случаях можно обойтись и без него), стропильной системы и обрешетки. Для их строительства используются деревянные брусья и доски. При этом важно четко просчитать и сконструировать все системы, в противном случае о прочности крыши говорить не приходиться.

Устройство крыши — кровельный «пирог»

Перечисленные выше элементы считаются основой крыши, которая должна поддерживать всю конструкцию и придавать ей прочность. Но стропильная система и обрешетка не сможет защитить ваш дом от атмосферных явлений. Для этого необходимо монтировать так называемый кровельный «пирог». Именно он будет предохранять вас от дождя и снега.

В первую очередь стоит узнать основные составляющие такого «пирога». Сюда входят следующие слои:

  • Пароизоляция;
  • Утеплитель;
  • Гидроизоляция;
  • Кровельный материал.
Схема кровельного «пирога»

Каждый из этих слоев «пирога» выполняет свою важную роль. Но тут стоит учитывать, какое чердачное помещение вы будете строить. Если оно будет «холодным», то делать утепление нет необходимости. Но при теплом чердаке, все эти элементы обязательны.

Первым на обрешетку стропил укладывается пароизоляция. Этот барьер не даст влаги из воздуха чердака проникнуть в утеплитель. Следом монтируется теплоизоляционный слой. Тут стоит выбирать легкий материал, чтобы снизить нагрузки на стропила. Как правило, для утепления выбирают минеральную вату.

Очень важным слоем является гидроизоляция. Ее укладывают как при холодном, так и при теплом чердачном помещении. Гидроизоляция служит дополнительной защитой от проникновения внутрь атмосферных осадков.

Стоит помнить, что между теплоизоляционным материалом и гидробарьером необходимо оставлять пространство в 20-30 мм. Такая воздушная прослойка необходимо для вентиляции крыши. Если ее не предусмотреть, то материалы кровли начнут гнить и вся конструкция быстро придет в негодность.

Заключительным слоем такого «Пирога» служит кровельный материал. Сложность его монтажа зависит от характеристик. Можно украсить свою кровлю керамической черепицей. Такой кров придаст дому респектабельный вид, но вот ее монтаж обойдется вам весьма дорого.

Самым популярным на сегодняшний день вариантом кровельного материала является профилированный лист и металлочерепица. Такой распространенность есть свои объяснения. Во-первых, эти материалы стоят недорого. Во-вторых, их монтаж не займет много времени. Кроме того, и профилированный лист и металлочерепица служат довольно долго.

Очень часто в кровельный «пирог» добавляется еще один слой. Многие специалисты для улучшения проветривания крыши рекомендуют устанавливать контробрешетку. Поверх слоя гидроизоляции набивается рейки. При этом их направленность должна быть поперек, направлению основной обрешетки. На такое основание монтировать металлочерепицу и профнастил гораздо удобней и надежней.

После установки стропильной системы и других основных элементов каркаса крыши наступает время покрыть все это кровельным «пирогом». Слои паро- и гидроизоляции, утеплителя и самой кровли служит основной защитой от атмосферных явлений. Если сделать все правильно, с соблюдением всех рекомендаций специалистов, то ваша кровля будет надежно защищать вас от любой непогоды.

www.krovlyakrysh.ru

элементы, конструкция и узлы кровли


Пожалуй, главным элементом в строении всего дома является его крыша. Чтобы ее построить, нужно знать устройство крыши, ее основные узлы, а также подобрать правильные и оптимальные кровельные материалы, чтобы конструкция крыши прослужила долгие годы и при этом не давала течь, а также могла бы сохранить дом от неблагоприятных погодных воздействий.

Чаще всего, чтобы возвести каркас крыши, используют стропильную систему. Она достаточно надежна, проверена веками, в такой системе можно использовать различные виды материалов. Конечно, наибольшее распространение получили стропильные конструкции из дерева. Они очень практичны, достаточно легки в установке, в отличие от конструкций из металла или железобетона. Поэтому даже при возведении домов из кирпича используют устройство кровли со стропильной системой основе деревьев твердых пород.

Существует огромное разнообразие видов крыш: односкатные, двухскатные и другие. Но чаше всего, в возведении жилых зданий или частных домов, используется двухскатная конструкция крыши. Поэтому и в данной статье будут рассматриваться материалы и виды стропильных систем именно для этого вида крыш. Односкатные крыши тоже, конечно же, используются в строительстве. Но их применяют в хозяйственных постройках, таких как сараи, хлев и другие.

Общие принципы при монтаже стропильных систем

Перед началом установки стропильной системы в строение крыши, по периметру здания или же под каждой стропильной ногой, устанавливают брусок, так называемый мауэрлат. Его кладут для того, чтобы потом сверху можно было бы спокойно устанавливать стропильную систему. Если дом возведен из кирпича, то мауэрлат закрепляют специальными штырями.

Определившись с тем, каким будет каркас крыши и угол наклона, можно приступать к сборке крайних стропил. Затем можно устанавливать конек, который будет соединять всю стропильную конструкцию, к нему же потом можно будет крепить промежуточное стропы.

Очень важно при этом проверять правильность их установки по отношении к крайним парам.

При установке стропил расстояние между ними можно устанавливать на свое усмотрение, оно может быть и 60 сантиметров и все 90. Для более удобного монтажа всего кровельного каркаса используют доску, которая должна быть миллиметров 50 в толщину, а ширина доски должна составлять от 150 до 200 миллиметров. Доска шириной в 200 миллиметров, без всякого сомнения, будет давать основательность и прочность всей стропильной системе, даже если будут строить в северных регионах.

Деревянные части всей стропильной системы необходимо пропитать специальными растворами, которые будут обеспечивать пожарную безопастность и невозможность появления грибка на древесине, так как очевидно, что строение крыши должно быть защищено.
Устройство крыши не обязательно должна быть исключительно в форме треугольника. Просто это наиболее распространенный вариант, приемлемый для установки остальных элементов крыши.

Крыша с висячими стропилами

Висячие стропила

Почему же данный вид стропил называют висячим? Ответ заключается в том, что название такое появилось из-за того, что самая нижняя часть ноги стропил иногда вылезает из стены и выглядит это так, как будто она «зависает в воздухе». Ну а для того, чтобы стропа не свалилась, ее упирают в балку из дерева, которая должна проходить по периметру всего здания.
Такая конструкция крыши позволяет уравновесить все элементы кровли. Под грузом снега кровля может нести значительные нагрузки. Стропильные ноги могут сжиматься достаточно сильно, но из-за того, что низ стропилин имеет упор в мауэрлат, то кусок бруса отлично гасит возникающее напряжение под давлением снежных масс.

Если вдруг подует сильный боковой ветер, тогда некоторые стропила работают на растяжение, а нижняя балка (мауэрлат) — на сжатие. Таким образом, напряжение как бы ходит по всей кровле, в то же время, не давая выхода наружу и не разрушая строение крыши.

Такое устройство кровли делает стены, практически, свободными от возникающих нагрузок. Всю основную нагрузку берет на себя стропильная система и мауэрлат. На сами стены попадает лишь ничтожная часть нагрузок, которые не являются критичными и не могут разрушить конструкцию всего здания.

Если сруб будет слишком большим, тогда может возникнуть ситуация, при которой без дополнительных подпорок конструкция кровли может сильно прогнуться. В затяжку упор также делать не рекомендуется. Что же делать в этом случае? Древние строители использовали, так называемую, «бабку». Это специальная стропильная система с подвеской, которая растягивается. «Бабка» является родоначальником первых ферм.

Фермами сегодня, можно назвать любые строительные конструкции, которые созданы для того, чтобы перекрывать огромные помещения в строительстве не только зданий, но и мостов. Все узлы кровли в этом случае работают по принципу процесса сжатия — разжатия. Это с успехом позволяет применять в конструкции крыш небольшие сечения во всей структуре фермы.

Такое неординарное решение было придумано не каким-нибудь ученым, а практиками — плотниками, которые таким образом двинули некий прогресс в деле строительства крыши.

Кровля с наслонными стропилами

Наслонные стропила — это такое устройство крыши дома, которое достаточно хорошо способно распределять равномерно нагрузку на все узлы кровли.

Стропила такого типа, которые опираются на обвязку, сделанную из дерева и состоящую из мауэрлата, а также подстропильного бруса, можно с успехом применять для небольших построек.

Без внутренних опор наслонная система способна перекрыть только небольшие пролеты, всего лишь не более 6 метров. При наличии несущих дополнительных стен на них можно дополнительно устанавливать стойки, как дополнительные элементы кровли.

Если при строительстве наслонной системы использовать ригель, который будет стягивать стропильные ноги, то в таком случае величина пролета значительно увеличится и уже может достигать 8 и более метров. А если применять две опоры, тогда и покрытие пролета можно будет увеличить до 16 метров.

При постройке жилого здания пролеты больших размеров встречаются не так часто, в таком случае наслонные конструкции можно применять практически в каждом частном доме.

В данном типе конструкции важное значение приобретает такой узел кровли, как мауэрлат. Этот элемент защищает от образования конденсата, а также предотвращает гниение той конструкции крыши, где происходит примыкание кровли к стене. Поэтому важно помнить, что мауэрлат должен быть покрыт изоляционным слоем.

Не только мауэрлат должен быть изолирован. Если деревянные перекрытия соприкасаются с металлическими или бетонными узлами здания, то их также нужно покрыть гидроизоляцией. Отличным выходом из этой ситуации будет использование рубероида в два слоя. Материал не очень дорогой, но довольно практичный.

Монтаж наслонной стропильной системы

Правильное закрепление стропил на подстропильном брусе — это один из самых важных моментов в монтажных работах всего устройства кровли.

Монтаж наслонных стропил

Сам мауэрлат при этом должен быть очень надежно закреплен. Обычно, эти элементы кровли закрепляют металлическими штырями, которые бетонируют в стену. Глубина посадки при этом должна составлять не менее 40 сантиметров. В иных случаях применяют болты, которые также бетонируют в стены.
То, как правильно закреплены стропила на подстропильном брусе, это очень важный момент при монтаже наслонной кровельной системы.
Прежде всего, надежно должен быть закреплен сам мауэрлат, для этого используют либо металлические штыри, бетонируемые в стену на глубину не менее 40 см, либо, закрепляемые таким же образом, болты.

Часто используются и такие элементы кровли, как скобы, которые крепят сами стропила к мауэрлату. Мауэрлат — это брус, стороны которого составляют 140-160 миллиметров.

Чаще всего в строительстве домов и возведении стропильных систем используют в качестве материала именно дерево. Это легкий в монтаже материал. Устройство крыши дома с применением бетонных или металлических стропильных систем в частном строительстве — явление крайне редкое.

Для скрепления элементов кровли, а также строп, используют такие соединения, как шипы, зубы и противни.
Чтобы установка стропил была максимально правильной, нужно тщательно просчитать все нагрузки, которые будут воздействовать на кровлю, а уже потом подходить к монтажу.

При возведении кровли на сырых срубах из дерева установка стропильных систем в каркас крыши требует особого внимания.

Если сруб сырой, то нужно обращать внимание на, так называемый, коэффициент усадки. Он может в разных случаях составлять от 4 до 6 и более процентов. Это нужно учесть при установке крыши, так как за год такой сруб может подсохнуть и сократиться на 15 — 20 сантиметров.

Многие фирмы, занимающиеся строительством, обычно учитывают эту информацию и предлагают проекты домов, где устройство кровли имеет несколько вариантов, в том числе и «послеусадочный». Чтобы найти нужную информацию по данному вопросу достаточно выполнить поиск в Интернете с помощью запроса, например, «эксплуатируемая кровля устройство».

Для решения данной проблемы можно пойти несколькими путями. Можно установить стропила, в конструкции которых будут «скользящие» опоры. В иных случаях установить под все опоры компенсаторы усадки, основанные на болтах домкрата.

Про недостатки первого из способов все понятно, слишком долгое ожидание. Домкраты на болтах — вариант неплохой, но он требует, если и не хирургической точности, то очень близкой к этому. В этом случае наиболее выигрышным является установка скользящих креплений.

Скользящие крепления хороши еще и тем, что даже после того, как усадка произойдет, дерево — это такой материал, что все равно будет со временем постепенно видоизменяться. И хотя эти изменения будут совсем незначительными, но они будут иметь постоянный характер, а поэтому установка скользящих конструкций будет как нельзя кстати.

Вот как выглядит в общих чертах такое крепление. На мауэрлат, который обеспечивает примыкание кровли к стене, набивают брусок под определенным углом, или сам мауэрлат делают нужной формы. Затем закрепляют уголок, который имеет некоторый загиб. Под эту загнутую конструкцию устанавливают специальную рельефную пластину.

Так как предполагается, что путь скольжения будет направлен наружу, то эту рельефную пластину лучше всего закрепить на стропилах так, чтобы было как можно больше свободного расстояния для хода по направлению к коньку здания.

Стоит учесть тот факт, что стропила должны опираться на брус, конструкция может быть подвижной, но еще одним подвижным элементом должно быть шарнирное крепление в коньке.

Наслонные стропила могут иметь соединение встык друг с другом, при этом необходимо использовать пластины из металла. Устройство кровли должно быть таким, чтобы присутствовал определенный угол на торцах. Это необходимо в случае, когда стропила нужно будет переместить, чтобы они не были бы слишком близко друг к другу. При втором варианте крепления в накладку можно соединить стропила и закрепить их на болты.

Конструкции наслонных стропил

Стропильные системы, узлы кровли которых содержат шарнирные элементы или плавающее соединение, можно отнести к такому виду соединений, как безраспорные.

Крыша с наслонными стропилами

В таких соединениях нагрузка полностью не ложится на мауэрлат и на остальные конструкции стен. Другое дело — распорные системы. Здесь коньковое соединение обычно очень прочно закрепляется, при этом опора, которая крепится на мауэрлат шарнирным креплением, как вариант, может быть — соединение типа «зуб», тогда нагрузка ложится еще и на стены.
Стропильную систему данного типа можно считать гибридной, потому что здесь используются элементы как наслонных, так и висячих систем.

Но так как ноги стропил принимают на себя всю основную нагрузку, то в этом способе крепления коньковый брус становится практически необязательным элементом системы.

При установке системы на распорках, отверстия в местах соединения болтов должны быть меньше на несколько миллиметров, чем диаметр, закрепляемых болтов. Если отверстия будут слишком большими, тогда может случиться так, что под воздействием нагрузок повредится мауэрлат, а это может неблагоприятно воздействовать на весь каркас крыши.

В те времена, когда нет снега и других вредных погодных воздействий, при ненагруженном состоянии и при правильном монтаже стропильных систем нагрузка на все узлы кровли должна быть примерно одинаковой. А вот в зимнее время нагрузка может на каждом из скатов значительно меняться, и об этом тоже важно помнить.

При неправильном монтаже стропил может произойти сдвиг всего строения крыши, а в отдельных случаях привести к полному обрушению.

Многообразие материалов для отделки крыши

Разнообразие на рынке кровельных материалов, с помощью которых выполняется отделка крыши, может поразить любого неискушенного в строительстве человека, ведь в зависимости от типа строения можно использовать те или иные материалы, которые оптимально подойдут под решаемые задачи. Стоит очень тщательно подойти к вопросу о подборе материала, при этом нужно учитывать такие факторы, как тип стропильной конструкции, строение крыши, предполагаемые нагрузки, а также знать способности несущих стен и перекрытий.

На данный момент существует два подразделения кровельных материалов:

  • мягкие кровельные материалы;
  • жесткие кровельные материалы.

В каждом из этих категорий есть десятки названий наименований и фирм, запутаться в которых проще простого. Рассмотрим лишь самые основные материалы из двух групп, и области их применения под решаемые задачи.

Мягких кровельных материалов фирм, производителей рулонных видов, великое множество. Важно помнить лишь то, что эти материалы, как правило, служат для гидроизоляции. Это отличные материалы для бетонных или других типов твердых кровель при устройстве крыши дома.
Также мягкие материалы подразделяются еще на два вида, в зависимости от основы, из которых они состоят:

  • битумные;
  • полимерные;
  • битумно-полимерные.
Битумные материалы для кровли

Какую бы основу они не содержали, у них есть одно общее для всех свойство, а именно — способ нанесения. Исключительно все мягкие материалы наносятся методом наплавления на весь каркас крыши, но перед этим процессом всю крышу необходимо обработать специальными для этих случаев мастиками.
У этого типа материалов, есть и существенные недостатки. Отделка крыши такими материалами делает ее неустойчивой к различным погодным условиям, например, к солнечным лучам или к воздействию высоких температур. От неблагоприятных воздействий материал может ссохнуться и потрескаться, а это, естественным образом, пагубно влияет на всю крышу целиком, так как нарушается ее герметичность.

К основным мягким кровельным материалам можно отнести рубероид, ондулин, гибкую черепицу.

Жесткий кровельный материал

Жесткие кровельные материалы более надежны в эксплуатации, и, пожалуй, одно из самых хороших достоинств этого типа материалов заключается в том, что они имеют очень долгий срок службы.
Такие материалы при правильном монтаже и уходе могут прослужить, как минимум 30 лет, а в некоторых случаях и гораздо больше. К наиболее яркими представителями этого типа кровельных материалов можно отнести металлочерепицу, фальцевую кровлю, кровлю из профнастила, медную кровлю.

Определяясь с тем, какой тип кровельного материала необходим для монтажа на каркас крыши, не стоит покупать только те материалы, которые являются самыми дорогими. Большая цена — это не всегда является показателем качества товара. Нужно выбирать по критериям соотношение цена — качество, а чтобы сделать правильный и осознанный выбор, необходимо изучить полный спектр, представленных на рынке, товаров.

Стоит отметить, что в зависимости от выбора того или иного строительного материала для устройства крыши дома, можно заранее просчитать предполагаемую нагрузку, определиться с типом и видом стропильных систем, и тогда возведенная крыша будет надежным защитником от любой непогоды, создавая уют и теплоту семейного очага!

roof-tops.ru

Устройство крыши частного дома — Всё о металлочерепице

Строительство крыши частного дома — подготовка

Чтобы сэкономить финансы, владельцы загородных домов предпочитают выполнять часть строительных работ своими руками. Как сделать крышу в частном доме – этим вопросом задаются многие застройщики. Но перед тем как проводить работу, следует изучить все сведения о крышах. Вам необходимо знать, какие крыши существуют, ознакомиться с их формами и конструктивными особенностями. Не секрет, что эти элементы выполняют множество функций. Круг их характеристик не ограничивается ограждением внутреннего пространства дома от проникновения влаги, холодных потоков воздуха и снега. Наша статья расскажет все об особенностях крыш, а также будет подробно описана стройка крыши.

Устройство крыши частного дома и их виды

Современное строительство нашло применение различным видам крыш домов. Разумеется, каждый вид требует индивидуального устройства крыши дома. Поговорим о самых распространенных, а также об их преимуществах и особенностях.

  1. Односкатная крыша – опора на стены дома. Подобный вид кровли редко используется для жилых домов (детальнее: «Устройство односкатной крыши своими руками «). Чаще их применяют в тех местностях, которые продуваются сильным ветром. Односкатные крыши можно встретить на гаражных и хозяйственных постройках, а также на навесах (прочитайте: «Односкатная крыша на гараж «). Здесь не нужно сооружать чердачное помещение и стропильную систему. Односкатные крыши не требуют большого расхода пиломатериалов и кровельного покрытия, а значит, являются бюджетным вариантом (подробнее: «Строительство односкатной крыши своими руками: проект и расчет «).
  2. Двухскатная крыша – это два прямоугольника, соединенные верхними гранями. Они и образуют два фронтона (треугольники). Длина скатов может варьироваться, а сами фронтоны могут трансформироваться в неправильные треугольники. Строительство крыши частного дома совсем не сложная процедура. Чердак позволит владельцу хранить ненужные ему вещи. Подобное помещение можно оборудовать под жилую комнату.

  • Нередко можно встретить четырехскатную крышу. Она представлена четырьмя треугольниками (обычно разной формы), которые соединены вершинами в общей точке.
  • Вальмовые крыши – включают в себя трапециевидные плоскости скатов и треугольников. Чаще всего они располагаются в верхней части фронтонов. Подобные крыши еще называются «датскими». Кровля требует установки мансардного помещения. Этот элемент в обязательном порядке должен утепляться. Вальмовые крыши куда сложнее, нежели двухскатные.
  • Щипцовая крыша (многоскатная) – наиболее трудный тип кровли в плане ее возведения. Здесь имеется множество конструктивных элементов и сложных соединений. Стропильная система и кровельное покрытие должны быть обустроены особенно тщательно. Читайте также: «Какие бывают крыши частных домов «.

    • Крыша частного дома своими руками: подготовка

    Помимо выбора типа крыши, подумайте, какой материал будет использоваться для ее покрытия (подробнее: «Как выбрать покрытие для крыши дома «). Исходя из этого, определяются параметры стропильной системы. Вес кровельного покрытия сказывается на ее давлении и нагрузках. Поэтому, важно решить вопрос со способом крепления кровельных элементов. Наконец, стоит определиться с дополнительными частями стропильной системы.

    Оптимальным вариантом расчета материала для стропильной системы и кровельного покрытия является наличие чертежа крыши. На схеме обычно указываются все узлы крепления стропильной системы. Они в свою очередь усиливают элементы конструкции крыши дома.

    Наибольшим весом обладает кровля из керамической черепицы. Стропильная система и фундамент (+стены) должны учитывать вес данного материала. Для стропильной системы чаще всего используют древесину хвойных пород. При этом ее влажность должна быть не более 20%. Древесина не должна содержать сучки и синеву.

    Инструменты для обустройства стропильной системы:

    • материал пароизоляции;
    • пленка гидроизоляции;
    • утеплительный материал;
    • железные скобы;
    • саморезы, гвозди, шурупы;
    • инструменты работы с кровлей.

    Как построить крышу частного дома: стропильная система

    1. Стропильная система предполагает устройство армированного железобетонного пояса. Он прокладывается по верхней части каменных стен дома. Деревянные дома не нуждаются в подобном поясе (прочитайте: «Устройство крыши деревянного дома «). Армированный пояс призван укрепить верхнюю часть каменной кладки. Кроме того, он выравнивает горизонтальную отметку всех стен загородного дома. Читайте также: «Как сделать крышу дома «.
    2. Параллельно с заливанием бетона, в арматурный каркас пояса вставляют оцинкованные шпильки. Они выступают в качестве креплений мауэрлата к основной части армированного пояса. Длина шпилек рассчитывается исходя из их положения – они должны выступать из мауэрлата на 3 см. Для создания мауэрлата, понадобится брус с сечением 150х150 мм (20х20мм). Это своего рода основание стропильной системы. Размер поперечного сечения мауэрлата связан с мощностью стропильной системы, а также с весом покрытия. Прочность мауэрлата должна соответствовать нагрузкам на него – чем они больше, тем прочнее должен быть элемент.

  • Важный этап – прокладка гидроизоляции на армированный пояс. Она фиксируется до укладки на элемент мауэрлата. В качестве материала специалисты рекомендуют использовать двуслойный рубероид. Мауэрлат затягивается на шпильках с помощью оцинкованных гаек. Это исключает риск коррозии. Рекомендуем использовать строительный уровень. Он помогает сохранить баланс горизонтальной укладки мауэрлата.

    Совет . Проводя ремонт кровли в частном доме, обработайте все деревянные элементы стропильной системы. В качестве спрея подойдет антисептик, предотвращающий процессы гниения древесины. Читайте также: «Конструкция крыши деревянного дома «.

  • Установка стропильных ног – понадобятся доски, с сечением 150х50 мм или брус. Также необходимо подготовить бруски, доски с разным сечением (для распорок), ригели подкосы, стяжки и другие соединительные элементы. Выбранный вами тип крыши повлияет на стропила. Последние могут быть наслонными или висячими.

    • Вальмовые кровли потребуют использования диагональных стропил и нарожников (короткие стропильные ноги, поддерживающие диагональные стропила с обеих сторон). Работу по возведению крыши дома своим руками лучше выполнять вдвоем. Это связано с трудностью монтажа – один человек не сможет грамотно провести все работы (прочитайте: «Строительство крыши своими руками «).

    Устройство стропильной системы подразумевает опору нижнего конца стропила на мауэрлат. При этом верхний конец опирается как конек, так и на противоположное стропило. В результате, создаются стропильные фермы. Они соединяются с помощью конькового бруса или двух досок, образующих собой конек. Для укрепления стропильных ног, устанавливаются специальные распорки, подкосы, укосины, растяжки и ригеля. Все эти элементы делают стропильную конструкцию достаточно жесткой и прочной.

    На шаг стропильных ног влияют будущие нагрузки. Двухскатная крыша имеет стропильную систему в виде ряда треугольников, связанных в верхней части продольным брусом. У вальмовых кровель конек раздваивается, и тем самым, получаются по два накосных (диагональных) стропила с каждой из сторон. Так образуются четыре основных стропильных ноги. Именно они отвечают за нагрузку от обрешетки, покрытия кровли, слоев паро– и гидроизоляции, а также утеплителя. Поэтому, чтобы не производить частый ремонт кровли частного дома, нужно соорудить крышу по всем правилам.

    Обустраивая двухскатную крышу, первые две конструкции стропильной системы (треугольники) необходимо собрать на земле. Только после полной сборки, можно поднимать их на крышу. Для временного укрепления используются распоры. Затем, элементы соединяются с помощью конькового бруса или досок с двух сторон. Далее, осуществляется монтаж оставшихся стропильных ног. Для удобства работников, на мауэрлат обычно укладываются балки перекрытия. Также в обязательном порядке должен присутствовать временный настил.

    Для крепежа стропильной системы, используют не только врезки и врубки, но также железные скобы, металлические уголки, саморезы и гвозди. Жесткий каркас стропильной системы обеспечат подкосы, ригели, стяжки и упоры. Иногда возникает необходимость удлинить стропильные ноги. В этом случае, первым делом сращивают две стропильные доски. На место стыка устанавливаются коротыши с обеих сторон.

    Конструкция крыши частного дома: обрешетка

    Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, как построить крышу. следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.

    Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.

    Обустройство кровли

    Пожалуй, главный этап всей работы. Обустройство каркаса кровельным материалом – очень важная процедура. Сегодня можно встретить широкий ассортимент материалов на любой вкус и ценовую категорию. Наиболее доступным и надежным материалом является шифер. Однако многих смущает его внешний вид. В качестве альтернативы можно использовать современные полимерные варианты шифера – еврошифер или ондулин.

    Сегодня все чаще застройщики отдают предпочтение другому кровельному материалу – металлочерпице. Покрытие относительно недорогое, при этом располагает покупаетей своим внешним видом и отличными эксплуатационными характеристиками. Минусом металлочерепичного покрытия является низкий уровень звукопоглощения.

    Формы крыш, советы профессионалов, детали на видео:

    Таким образом, крыши домов выполняются как своими руками, так и специалистами. Но стоит отметить, что первый вариант иногда может превосходить работы опытных монтажников. Это связано с тем, что владельцы загородных домов стараются сделать качественную кровельную работу. Логично, что грамотно спроектированная и выполненная крыша прослужит долгие годы, поэтому заказывать проект крыши частного дома стоит у проверенных специалистов. При этом очень важно не тратить свои финансовые средства на дополнительный ремонт. Лучше один раз качественно провести все работы и обустроить уютное жилье для себя и своих близких.

    Закончив сборку крыши, можно приступать к обустройству водосточной системы. О том, как провести подобные работы можно узнать из статьи: «Водосточная система своими руками «. Рекомендуем посмотреть фото– и видеоматериалы по данной тематике, чтобы быть в курсе всех новшеств на строительном рынке.

    Типы и устройство крыш частных домов

    Устройство кровли — завершающий этап строительства, которое требует четкого соблюдения и выполнения строительных правил и норм. Основная задача конструкции обеспечить защиту от негативного воздействия природных явлений (снег, дождь, ветер), а также придать и дополнить образ дома. При качественно выполненных работах крыша дома способна обеспечить высокую шумоизоляцию, гидроизоляцию и выполнять роль теплового барьера. В этой статье мы расскажем из чего состоит строительство крыши частного дома, а также рассмотрим, какие бывают конструкции.

    Типы конструкций в частных домах

    На фото представлены схемы крыш разных типов.

    Дизайн и конструкция крыши в частном доме может быть выполнена скатным либо плоским типом. Как правило, плоские конструкции используют в странах с жарким климатом, а скатная встречается чаще. Это обусловлено тем, что скатная крыша не задерживает осадки на поверхности. В конструкции крыши скатного типа обязательно соблюдается угол в 10 градусов и более, а само строение крыши позволяет обустроить чердак. Конструкции могут быть:

    • односкатными;
    • двускатными;
    • четырёхскатными шатровыми;
    • четырехскатными вальмовыми;
    • мансардными;
    • шатровыми;
    • шпилевидными.

    Для информации! Устройство крыши частного дома чердачного типа может быть утепленным либо холодным, бесчердачный тип может быть не вентилируемым, частично либо полностью вентилируемым помещением.

    Устройство и проектирование

    В процессе проектирования будущего строения необходимо сразу определиться с типом кровли для дома. Построить крышу частного дома можно самостоятельно, для этого необходимо воспользоваться специальными архитектурными программами либо обратиться в фирму, где помогут выбрать проект крыши, а также посоветуют кровельные материалы. Если же вы решили выполнять крышу своими руками, рекомендуется тщательно изучить руководство, где пошагово будет расписано, как спроектировать крышу. Специалисты рекомендуют начать строительство на каком-нибудь небольшом объекте, это поможет избежать возможных ошибок и значительно сэкономит расходы на покупку строительного материала.

    Для информации! Конструкции крыш и стропильные системы должны быть прочными и надежными, т.к. при использовании тяжелого материала стены и фундамент дома могут пострадать.

    На сегодняшний день крыша частного дома может быть выполнена из дерева, металлодерева, железобетона и стали. Строительство крыши своими руками состоит из следующих этапов:

    • монтирование мауэрлата;
    • сборка и монтирование системы стропов;
    • установка горизонтальных стяжек;
    • укладка гидроизоляции;
    • фиксация стропил на коньке;
    • монтаж обрешетки;
    • финишная обработка лицевой стороны поверхности.

    Важно! Стропильная система может быть висячая и наслонная. Для крыш частных домов с несколькими пролетами применяют оба вида стропильной системы, т.е. где место опоры отсутствует, применяют висячие, а где опора есть — наслонную.

    На фото представлена схема крыши дома с наслонной и висячей стропильной системой

    Крыша и конструкция фиксируется со стенами дома при помощи специальных строительных шпилек, а под стропильную систему монтируют опорные ниши, которые связываются между собой крепкой стальной проволокой. На выбор крыши и схемы влияют следующее факторы:

    • размеры и форма будущего строения;
    • наличие внутренних несущих стен;
    • наличие мансарды;
    • внешний вид конструкции.

    Стропильные системы для крыш частных домов должны соответствовать следующим требованиям:

    • стропила должны быть прочными и надежными, это позволяет равномерно распределять нагрузку на стены дома;
    • материал, используемый для кровли дома должен быть легким;
    • стропильная система должна исключать возможный распор на здание;
    • при устройстве стропильной системы необходимо использовать качественные материалы, т.к. ремонт либо замена достаточно дорогостоящие.

    Конструкция кровли играет важную роль в проектировании архитектуры дома. Как правило, специалисты используют покрытие для кровли, которое исключает застои воды и не поддается деформации (профнастил стеновой, арочный, мягкая листовая черепица). Поэтому проектируя дом, важно изначально учесть не только тип будущего строения, но и определиться с материалом.

    Устройство кровли

    Кровля для частного дома является важным элементом, монтаж которого завершает всю конструкцию строения. Крыша дома может иметь разный уклон, именно от этого и зависит выбор кровельного материала. Конструкция кровли может быть:

    • однослойная — сделать ее можно из асбестоцементных, полимерных и металлических листов или черепичной плитки;
    • многослойная — на крышу стелят рулонный материал или деревянные изделия (гонта, драни, теса).

    При использовании многослойных материалов количество слоев может быть от 2 до 5, все зависит от типа кровельного материала. На практике кровля представляет сложную конструкцию, по внешнему виду это многослойный сендвич, состоящий из нескольких слоев. Сендвич состоит из: гидроизоляции, пароизоляции, ветрозащиты, утеплителя и других важных составляющих элементов. На фото представлена схема кровли

    Правильно спроектированная крыша дома и качественно устроенная кровля обеспечивают надежную защиту строения от образования конденсата, теплоизолирует и позволяет выполнять вентиляцию подкровельного пространства.

    Строительство кровли дома

    Когда проектная документация готова и материал закуплен, выполняется возведение стропильной системы. Крыша дома начинается с изготовления необходимых конструкционных элементов. Монтаж состоит из следующих действий:

    • выполняется укладка и крепление мауэрлата на продольные и несущие стены, крепят их при помощи анкерных болтов;
    • далее изготавливается шаблон стропил, для этого соединяются две доски при помощи гвоздей, свободные края фиксируют на мауэрлат, нужный уровень угла подбирается путем разведения досок;

    Важно! При фиксации шаблона стропильной системы конек должен находиться в центре, для избежания погрешностей в конструкции, необходимо использовать отвес.

    • готовый шаблон фиксируется к балкам и подрезается по нужному углу;
    • когда первые стропила готовы, их следует соединить, а в месте их пересечения зафиксировать гвоздями;
    • далее готовые стропила поднимают и устанавливают, после чего можно переходить к следующему изготовлению деталей;
    • вторые стропила монтируются в другой части строения;
    • между установленными стропилами натягивается строительный шнур, который должен быть натянут горизонтально;
    • далее изготавливаются остальные стропила и устанавливаются по натянутому строительному шнуру с учетом шага, прописанного в проекте;
    • завершающий этап — установка опорных стоек, такая конструкция придаст большей прочности и устойчивости.

    Для информации! Для прочной фиксации всех элементов стропильной системы специалисты рекомендуют использовать штампованные металлические детали.

    Когда стропильная система установлена, можно приступать к утеплению кровли.

    Крыша дома — важный элемент строения, при правильно выполненном расчете и монтировании конструкции, она прослужит долгое время, обеспечит защиту и комфорт для проживания.

    Понравилась статья? Поделиться с друзьями:

    Крыша частного дома — виды, формы, конструкции

    • Какую крышу выбрать для дома.
    • Как и почему крыша распирает стены и разрушает дом.
    • Чтобы крышу с дома не сдуло ветром

    Стропильная система — основа крыши

    Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

    Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

    Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

    Основные элементы стропильной системы крыши частного дома

    Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

    Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

    Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

    Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

    Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

    Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

    Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

    Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

    Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

    Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

    Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

    Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

    Схемы стропильных систем крыши частного дома

    Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами .

    Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

    Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

    Стропильная система с висячими стропилами

    Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

    Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

    Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

    Стропильная система с висячими стропилами имеет

    • Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
    • Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.
    • Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
    • Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
    • Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
    • В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

    Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

    Стропильная система с наслонными стропилами

    В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон. который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

    В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

    При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м.
    Стропильная система с наслонными стропилами имеет

    • Универсальность — пригодна для устройства крыш с пролетом до 16м. для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
    • Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
    • Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.
    • Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

    Стропильная система для устройства мансарды

    На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

    Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

    Стропильные фермы

    Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

    Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

    Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6м. а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

    Недостаток стропильной фермы один — это высокая стоимость изделия.

    Проектирование стропильной системы крыши

    Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

    Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

    При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

    Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

    Стропильная система крыши частного дома должна отвечать следующим требованиям:

    • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
    • Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
    • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
    • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

    Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

    Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

    В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

    Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

    Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

    Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

    Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

    Как и почему крыша распирает и разрушает стены дома

    Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

    Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

    Почему распор передается на стены?

    Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

    В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

    К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

    Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

    В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

    Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

    Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

    В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы. например, газобетон.

    Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

    Продолжение на следующей странице 2:

    Читать страницу: Страница 1. Страница 2

    Источники: http://kryshadoma.com/montazh-i-remont-krovli/stroitelstvo-kryshi-chastnogo-doma-podgotovka.html, http://build-experts.ru/krysha-v-dome/, http://domekonom.su/vidy-formy-konstrukcija-kryshi-doma.html

    stroykrishu.ru

    РубрикаРазное

    Добавить комментарий
