Работа циркуляционного насоса – устройство и принцип работы, схемы отопления с его применением, советы по выбору

Содержание

Как работает циркуляционный насос: принцип подключения

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для решения отопительных задач будет недостаточно естественной циркуляции теплоносителя. В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Особенности агрегата

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления

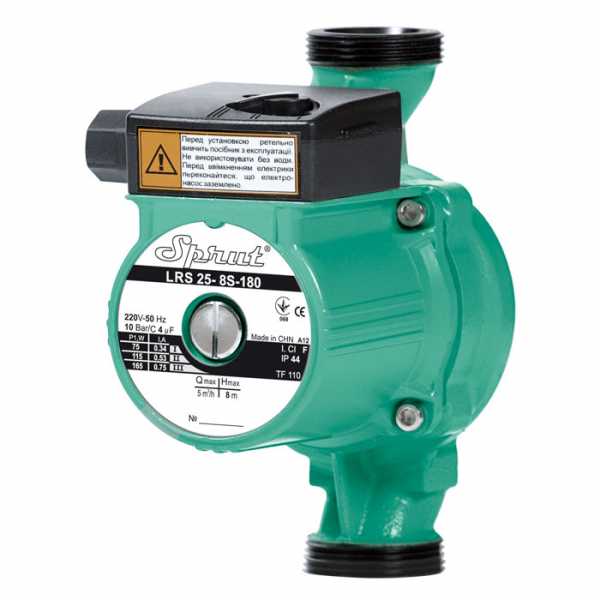

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

в традиционных радиаторных системах;

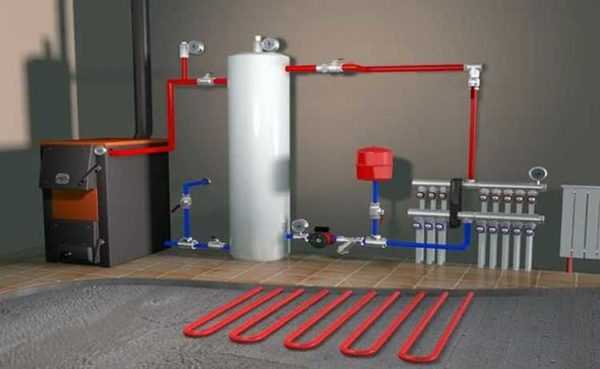

при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:

Рекомендуем к прочтению:

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;
потери теплоносителя и воздушные пробки сведены к минимуму;
за счёт термореле обеспечивается автоматическое управление температурными режимами;
затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

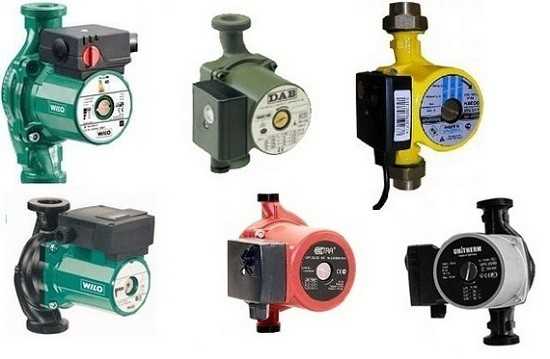

Разновидности циркуляционных насосов

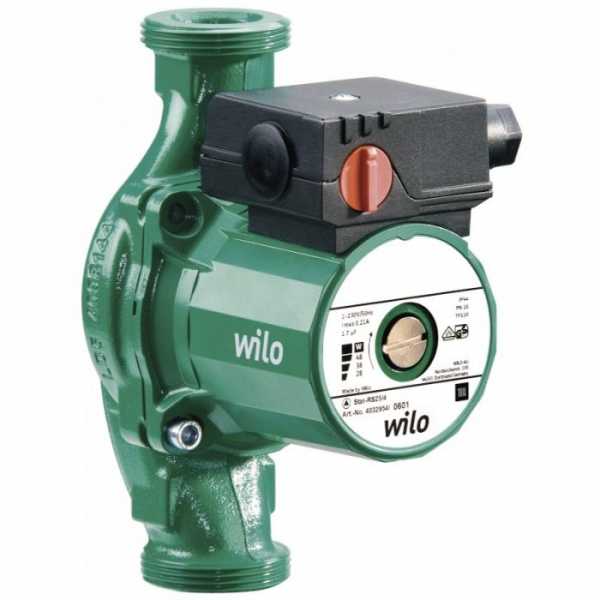

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.

Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

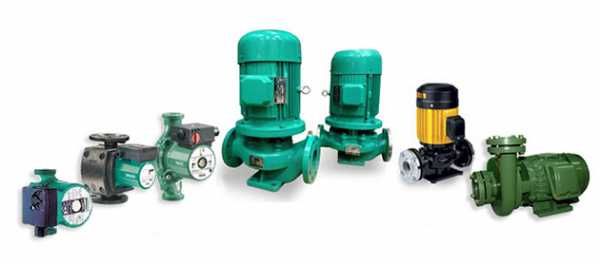

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.

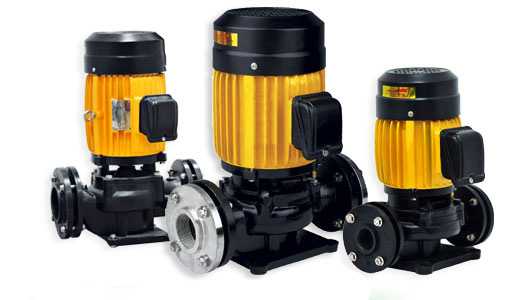

Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

Рекомендуем к прочтению:

На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

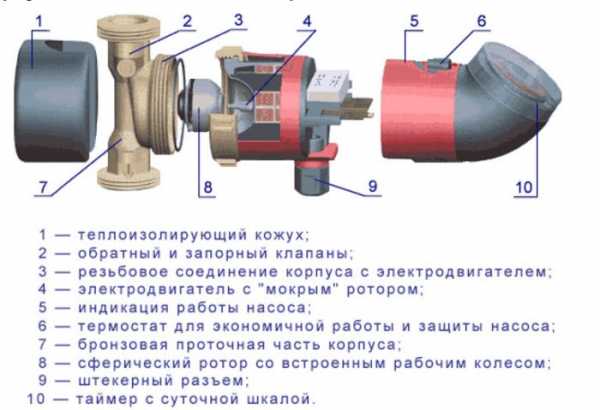

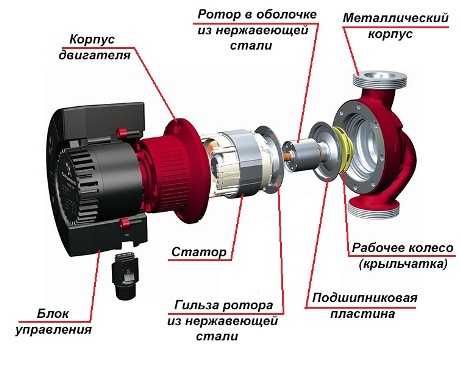

Устройство насоса

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала

Главными элементами, из которых состоит циркуляционный насос, являются:

корпус из нержавеющей стали, бронзы, чугуна или алюминия;
роторный вал и ротор;
колесо с лопастями или крыльчатка;
двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

vodakanazer.ru

Работа циркуляционного насоса в системе отопления

Принцип работы циркуляционного насоса

Особенности агрегата

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

в традиционных радиаторных системах;
при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;
потери теплоносителя и воздушные пробки сведены к минимуму;
за счёт термореле обеспечивается автоматическое управление температурными режимами;
затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Как работает агрегат?

Схема установки прибора выглядит так:

На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Устройство насоса

Главными элементами, из которых состоит циркуляционный насос, являются:

корпус из нержавеющей стали, бронзы, чугуна или алюминия;
роторный вал и ротор;
колесо с лопастями или крыльчатка;
двигатель.

Правила подключения насоса к отоплению

Особенности работы систем отопления, оснащенных насосом
Какие показатели учитывать при выборе насоса
Какие материалы необходимы для подключения: ограничения при выборе насоса
Какие помпы подходят для установки в жилых помещениях
Рекомендации по правильной установке насоса
Принципы установки и подключения насоса

Особенности работы систем отопления, оснащенных насосом

Загородные дома, оснащенные отдельной отопительной системой, могут неравномерно обогреваться за счет распределяемой тепловой энергии по всем комнатам. Наименьшее количества тепла будет доходить в те комнаты, которые находятся дальше от котла. Для решения данной проблемы можно не только остановиться на создании новых отопительных систем, имеющих трубопровод с большим диаметром, но и осуществить врезку насоса в систему отопления. присутствующую на данный момент.

Типовая схема установки циркуляционного насоса: 1 — котёл, 2 — автовоздушник, 3 — термостатический клапан, 4 — радиатор, 5 — балансировочный клапан; 6 — мембранный бак, 7 — шаровой кран, 8 — фильтр, 9 — циркуляционный насос, 10 — термоманометр, 11 — предохранительный клапан.

Подключение насос в отопительную систему не является такой дорогой процедурой, как подключение нового трубопровода.

При этом к старым отопительным системам в данном случае применяют процедуру демонтажа, что не может быть простой задачей. Установить насос намного дешевле, тем более его монтаж всегда можно выполнить своими руками. Насос позволяет избежать образования пробок воздуха внутри труб, обеспечивая его нормальную циркуляцию по трубопроводу. С помощью насоса достигается стабилизация температурных показателей в каждом помещении дома. Прибор в целом служит для оптимизации работы отопительной системы любого жилого помещения.

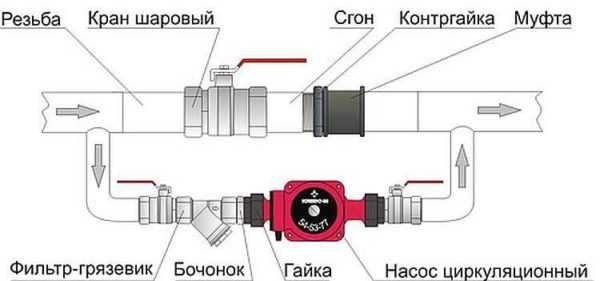

Схема обвязки циркуляционного насоса.

Тип герметичного бездроссельного насоса для системы отопления является наиболее распространенным по причине их несложной эксплуатации и удобной конструкции. Корпус данного типа насоса производится из чугуна. При этом в качестве материала для такой детали, как ротор, возможно применение пластика или стали. Процесс работы таких устройств отличается бесшумностью. При этом не потребуется производить замену прокладок в системе отопления, которая будет заполнена не охлаждающим элементом и смазкой, а водой. Во время всего срока эксплуатации агрегат будет отличать высокая надежность. Главным условием при этом является правильное подключение насоса к системе отопления.

Вернуться к оглавлению

Какие показатели учитывать при выборе насоса

Правильный выбор насоса основан на показателе гидравлического сопротивления, преодолеваемого самим прибором, в процессе создания требуемого напора и силы водяного потока. Для оптимально подобранного насоса рекомендуемая мощность должна иметь уровень ниже, чем расчетная, на 10-15% от показателя расчетной мощности. В случае превышения уровня необходимой мощности прибор может иметь более короткий срок эксплуатации, что приведет к его скорой изнашиваемости. Возможно повышение уровня шумов в системе отопления. Если мощность агрегата будет меньше, то в данных условиях не будет обеспечено необходимое количество теплоносителя.

Схема устройства циркуляционного насоса.

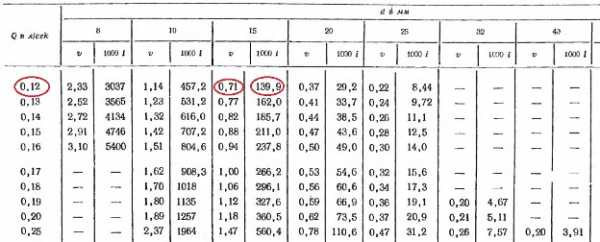

Расчет показателя мощности насоса основан на диаметре и длине трубопровода, уровне температуры воды и напора теплоносителя. Десять метров системы отопления должны обеспечиваться с полуметра напора за счет насоса. Расход теплоносителя в ходе расчетов сравнивается с уровнем расхода воды, используемой в котле, мощность которого известна. Следует иметь данные для расчетов о том, какое количество воды необходимо для нормальной работы каждого из колец отопительной системы. Расчет тепловых потерь здания можно производить на основе таблиц теплопроводности материалов. Учитывается и протяженность теплопровода, число радиаторов отопления. Мощность батареи определяется необходимым количеством воды в минуту для обеспечения оптимального обогрева комнаты.

Циркуляционный насос может быть оснащен либо электронным, либо ручным регулятором скорости. Если скорость оборотов вала насоса установлена на наибольшей отметке, то должен получиться максимальный коэффициент работы прибора.

Вернуться к оглавлению

Какие материалы необходимы для подключения: ограничения при выборе насоса

Устройство отопительной системы с водяным отоплением, работающей на основе естественной или принудительной циркуляции, позволит создать в помещении необходимый уровень тепла. Этот процесс не будет зависеть от центрального отопления. Чтобы циркуляционный насос правильно передвигал воду в принудительной системе отопления. его необходимо правильно установить. Для монтажа конструкции насоса не требуется много места. Согласно схеме подключения, среди компонентов системы отопления наряду с насосом должны присутствовать такие детали и инструменты, как:

Правильная установка циркуляционного насоса.

Мембранный бак.
Сетчатый фильтр.
Муфтовое соединение.
Блок управления.
Сигнальная система.
Вентили.
Линия подпитки системы.
Заземление.
Циркуляционный насос.
Аварийный и температурный датчики.
Гаечные ключи (19-36 мм).
Обратный клапан.
Байпас.
Запорная арматура.
Штекер.
Электрический шнур.
Сварочный аппарат.

Принудительная система циркуляции позволяет спрятать главный трубопровод вглубь стены.

С целью оптимизации системы обогрева следует тщательно разобраться в том, как она будет функционировать с использованием установленного насоса. Ускорить установку насоса позволит правильный подбор прибора, то есть оснащенный разъемной резьбой. Это позволит не закупать отдельно соединения. После проведения подготовительных работ следует ознакомиться с инструкцией к приобретенному насосу и схемой его устройства, чтобы уверенно приступить к монтажу своими руками.

Подключение циркуляционного насоса к отоплению является востребованной процедурой, необходимой для создания требуемого напора в ходе работы всей системы. При этом появляется возможность создания конструкций, принципы подключения и работы которых отличаются.

Естественная система циркуляции, в отличие от принудительной, не позволит сделать обратный и главный трубопровод невидимым, то есть спрятать его в нижнюю часть стены. При небольшой высоте комнат часть окна будет перекрываться нагнетающей трубой, поэтому внешний вид помещения будет нарушен.

Вернуться к оглавлению

Какие помпы подходят для установки в жилых помещениях

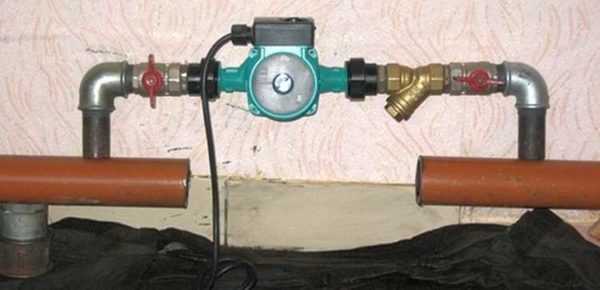

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Вернуться к оглавлению

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

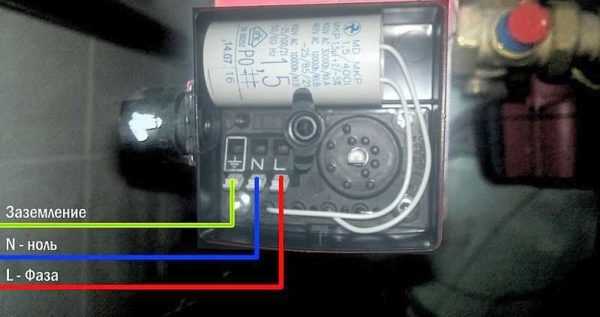

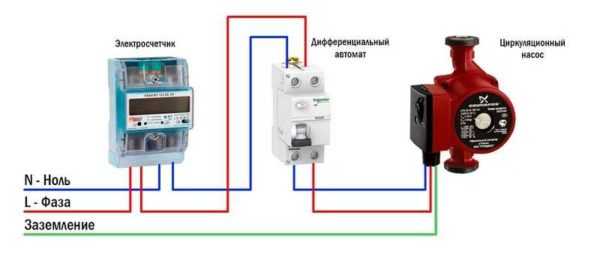

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

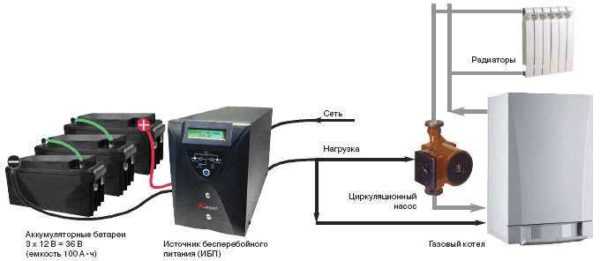

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Источники: http://vodakanazer.ru/vodosnabzhenie/cirkulyacionnyj-nasos-princip-raboty.html, http://1poteply.ru/sistemy/montaszh/podklyuchenie-nasosa-k-otopleniyu.html, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa

msklimat.ru

Принцип работы насоса циркуляционного для отопления

Как работает циркуляционный насос: принцип подключения

в традиционных радиаторных системах;
при обустройстве водяного тёплого пола;
в геотермальных системах;
при организации горячего водоснабжения коттеджей и дач.

быстрота нагревания помещения;
котёл можно установить в любое подходящее место;

потери теплоносителя и воздушные пробки сведены к минимуму;

за счёт термореле обеспечивается автоматическое управление температурными режимами;

затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;

поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляцион

www.teplo-ltd.ru

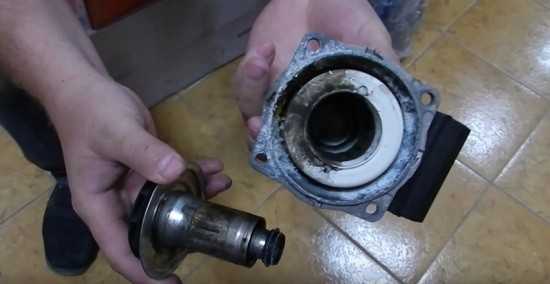

Обслуживание и ремонт циркуляционного насоса

В системе отопления с принудительной циркуляцией сердцем является циркуляционный насос. От его стабильной работы зависит наличие обогрева и его качество. То же самое касается и закрытых систем горячего водоснабжения с постоянным током воды в трубах между котлом и аккумулирующей емкостью. В ходе эксплуатации неизбежно возникает вопрос, как выполнить обслуживание и ремонт циркуляционного насоса, чтобы он продолжал работать стабильно и безотказно.

Для нормального функционирования насоса обязательно должны проводиться следующие мероприятия:

Правильная эксплуатация с учетом всех правил, установленных производителем насосного оборудования.
Профилактика и обслуживание насоса.
Диагностика и ремонт в случае выхода насоса из строя.

Чем точнее соблюдаются правила эксплуатации и регулярнее выполняется профилактика насоса, тем реже придется думать о его ремонте или замене.

Правильная эксплуатация

Ряд простых требований относятся к любому циркуляционному насосу:

Нельзя допускать холостой ход насоса в отсутствии воды. Касается насоса и мокрого и сухого типа.
Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
Важно соблюсти требования производителя по номинальному давлению воды в системе.
Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода. При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.

В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.

Конструкция

Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.

Конструкционные элементы насоса:

насосная часть, раковина и крыльчатка, закрепленная на валу;
электродвигатель;
блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
Визуально проверяется наличие и состояние заземления.
Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
Двигатель не должен сильно вибрировать.
Проверяется давление в линии и его соответствие номинальному.
Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

шестигранный ключ;
шлицевая отвертка (плоская) на 4 и 8 мм;
отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя.

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Необходима чистка циркуляционного насоса

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

конденсатор на 1-5 микрофарад;
блок клемм для подключения;
регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ. При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В.

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

udobnovdome.ru

Для чего нужен циркуляционный насос в системах отопления и водостабжения

Системы отопления способны работать на естественной циркуляции жидкости. В этих условиях монтаж осуществляется таким образом, что разогретый теплоноситель уходит в систему, а после отдачи энергии возвращается в котел остывшим. Повысить эффективность данной схемы удастся при помощи монтажа в цепь циркуляционного гидронасоса.

Исходя из этого насос циркуляционный – это важный компонент системы отопления и горячего водоснабжения. За счет его применения рабочая жидкость с большей интенсивностью перемещается по магистралям от теплогенератора (котла любого типа) до потребителей (радиаторов или системы теплый пол). Благодаря замкнутости контура и интенсивности работы насоса теплоотдача возрастает.

Основные параметры

Современный циркуляционный насос – это аппарат схожий по принципу работы с дренажным насосом. При этом в большинстве моделей корпус выполнен из таких материалов:

бронза;
латунь;
чугун;
алюминиевые сплавы.

Использование данных веществ снижает влияние коррозии на процесс эксплуатации. Вращающийся ротор часто изготавливают с применением керамических материалов. На роторном валу располагается колесо с лопастями – крыльчатка.

Принцип работы циркуляционного насоса для отопления или любого другого типа заключается в том, что во время старта, благодаря вращению крыльчатки, формируется область с пониженным давлением около входного патрубка. Такое разряжение втягивает определенную порцию теплоносителя, а избыточное давление нагнетается на выходном патрубке. Этому способствует центробежная сила, формирующаяся во время вращения крыльчатки. Благодаря этой компрессии происходит перемещение жидкости по замкнутой системе отопления или горячего водоснабжения.

Для эффективной работы гидравлического аппарата необходимо наличие таких конструктивных элементов:

корпус с двумя патрубками входным и выходным;
крыльчатка с лопастями;
электродвигатель постоянного тока.

Разновидности устройств

Чтобы разобраться, какой циркуляционный насос лучше, необходимо знать их разновидности. Существует две крупных группы, на которые делятся все приспособления этого типа. Бывают циркуляционные насосы с мокрым ротором или сухим. В каждом случае они обладают своими позитивными и негативными свойствами. Компании-производители постоянно работают над повышением эксплуатационных характеристик моделей всех типов.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Агрегаты с мокрым ротором

В аппаратах этого типа ротор располагается в жидкотсти. Контакты спрятаны в специальную гильзу, изготовленную из нержавеющей стали.

Во время работы двигателя осуществляется дополнительная притирка колец, что лишь повышает герметичные свойства узла.

Такое инженерное решение использует теплоноситель в виде смазочного материала. Насос циркуляционный с мокрым ротором может быть оснащен одним из типов электромоторов:

однофазный;
трехфазный.

Мощность электроприбора подбирается соответственно конструкционным особенностям аппарата. Входной и выходной патрубок оснащается резьбовыми соединениями либо фланцевыми, позволяющими в быстрый срок легко монтировать схему подключения циркуляционного насоса.

Принцип работы оборудования с мокрым ротором

Позитивными свойствами данной конструкции являются такие характеристики:

небольшие параметры и масса;
низкие шумовые свойства;
минимальное потребление напряжения;
длительное время бесперебойной эксплуатации;
простота настройки и высокая степень ремонтопригодности.

Если не работает циркуляционный насос в системе отопления, то это легко исправить заменой поврежденного модуля.

Главным минусом аппарата с мокрым ротором является небольшой КПД, который не всегда достигает 50%. Эта проблема в большей степени характерна для крупногабаритных аппаратов с роторами больших диаметров.

При монтаже циркуляционных насосов должна соблюдаться строгая горизонтальность роторного вала. Данное правило обеспечит равномерное распределение водной смазки по гильзе к подшипникам качения.

ВИДЕО: Монтаж циркуляционного насоса Grundfos с мокрым ротором

Использование сухих роторов

Ротор в насосах этого типа инженеры конструкционно отделили уплотнительными кольцами из керамики или металла с высокими фрикционными свойствами. Во время эксплуатации происходит вращение колец относительно друг друга. В узком промежутке между двух поверхностей колец остается тончайшая водяная пленка. Она способствует герметизации узла от остальной конструкции. За счет разности давления жидкость не поступает к ротору.

Постоянное притирание колец повышает их износ, но снизить этот фактор помогает блок из пружин, регулярно прижимающих их друг к другу, минимизируя зазоры.

Данный тип аппаратов имеет более высокий КПД, который доходит до 80%. Однако, конструкция не лишена определенных недостатков:

насосы с мокрым двигателем более шумные, чем их аналоги, поэтому часто нуждаются в дополнительной звукоизоляции;
особые требования к чистоте используемой жидкости, так как любые загрязнения способны нарушить герметичность сопряжения колец.

Схема работы «сухого» ротора

Встречаются следующие разновидности сухих насосов:

вертикальные, при которых электромотор установлен вертикально, а рабочие патрубки установлены в единой оси;
горизонтальные, у которых мотор смонтирован в горизонтальной плоскости, выходной патрубок установлен радиально, а входной – с торцевой стороны улитки;
блочные, в них теплоноситель заводится по оси, а выходит в радиальном направлении.

ВИДЕО: Разборка и ремонт насоса для повышения давления Оазис CNP 15/9

Особенности монтажа циркуляционных насосов

В большинстве случаев монтаж этого гидравлического оборудования проводится специалистами. Однако, такой подход не мешает самостоятельно установить аппарат в схему отопления или горячего водоснабжения. При этом необходимо соблюдать определенные правила.

Для установки выбирается наименее нагретая область с теплоносителем – обратная магистраль, возвращающая остывшую жидкость в котел. Для небольших помещений, площадью 200 квадратных метров и меньше, данное правило является скорее условностью, так как температура жидкости на входе и выходе отличается лишь на 2-3⁰С.

Обязательно в схеме соблюдается направление потока при монтаже. Его на корпусе насоса обозначает стрелка. С обеих сторон от насоса монтируются запорные краны, а также перед входным патрубком устанавливается фильтр грубой очистки. Надежность резьбовых соединений дополняется герметиками. После монтажа насоса в горизонтальном положении в корпус заливается теплоноситель, а излишек воздуха удаляется при помощи центрального винта.

С этой статьей читают: Расчет циркуляционного насоса для системы отопления частного дома

Во время монтажа циркуляционного насоса в системы отопления, использующие комбинированную циркуляцию, обязательно устанавливается байпас (труба с запорной арматурой). Он поможет при необходимости ремонта или профилактического обслуживания насоса пустить теплоноситель по системе за счет естественной циркуляции жидкости.

Стоимость насосов часто зависит от их мощностных характеристик. Примерная цена составляет 65-215 $. Наиболее популярными моделями является продукция торговых марок Wester, Grundfos, Pedrollo, Halm. Практически все они обладают высокими эксплуатационными характеристиками. Отечественные производители бытовые аппараты не выпускают, а делают упор на продукции промышленного производства.

ВИДЕО: Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

www.portaltepla.ru

Циркуляционный насос. Преимущества и недостатки

Обновлено: Ср, августа 03, 2016

Просмотров: 11412

Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе. И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос. Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка. Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.
Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.
Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.
Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении. Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

Конструкция циркуляционных насосов с «мокрым ротором»

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

корпус насоса;

электромотор со статором;

коробка с клеммниками;

рабочее колесо;

картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос. Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.
Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.

Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать систему отопления, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

termogorod.ru
Как выбрать циркуляционный насос для отопления
В нынешних системах отопления циркуляционный насос – это движущая сила всего процесса. Особенно возросла роль этих агрегатов с тех пор, как гравитационные системы с естественной циркуляцией стали постепенно уходить в прошлое. Даже в частных домах, где они еще функционируют, хозяева приобретают и ставят на байпасе насос для повышения давления с целью оптимизировать работу самотечной схемы. В данной статье как раз и пойдет речь о том, как выбрать циркуляционный насос для системы отопления, предварительно определив все необходимые параметры.
Принцип работы циркуляционных насосов
Задача, которую призваны выполнять циркуляционные насосы для отопления частных домов, относительно проста. Создавая в трубах с теплоносителем избыточное давление, агрегат принудительно заставляет его циркулировать, тем самым обеспечивая доставку необходимого количества тепловой энергии во все помещения дома. Наличие такого нагнетателя позволяет не только уменьшить диаметры труб отопительных контуров, но и проложить их наиболее удобным способом и даже с учетом особенностей интерьера.
В настоящий момент существуют такие виды циркуляционных насосов:
с сухим ротором;
с мокрым ротором.
Насос с сухим ротором представляет собой обычный электродвигатель, на валу которого установлена крыльчатка, размещенная в герметичном корпусе. То есть, в этом агрегате перекачивающий узел и привод размещены отдельно и, конечно же, ротор электродвигателя никак не соприкасается с теплоносителем. В силу своих характеристик данные нагнетатели используются там, где нужна значительная мощность циркуляционного насоса – в тепловых сетях промышленных предприятий или централизованных котельных различных учреждений и организаций.
Мощные циркуляционные насосы для систем отопления с отдельным приводом отличаются внушительными габаритами и высоким уровнем шума, что делает невозможным их применение в частном домостроительстве. В индивидуальных системах устанавливаются агрегаты с мокрым ротором, имеющие совсем малые размеры и практически не издающие шума при работе. В этих перекачивающих устройствах для отопления дома привод и крыльчатка совмещены в одном корпусе. Для герметизации ротор помещен в оболочку из нержавеющей стали и помещен внутрь гильзы из того же материала. Гильза защищает от влаги статор агрегата, вся конструкция показана на рисунке:
Примечание. Конструктивно циркуляционные насосы для теплого пола ничем не отличаются от тех, что устанавливаются в основные контуры отопления и подбираются они по такому же принципу, о чем будет сказано ниже.
Немного о производителях. Один из самых популярных брендов – немецкие циркуляционные насосы WILO. За годы эксплуатации они зарекомендовали себя с наилучшей стороны. Производитель предлагает несколько линеек агрегатов различной мощности и набором функций. Так что при выборе марки насосов стоит в первую очередь обратить внимание на этот бренд. Также широко распространены насосы фирмы GRUNDFOS, но их качество немножко похуже.
Расчет производительности насоса
Для начала определим все параметры, по которым производится подбор циркуляционного насоса для системы отопления. И хотя этих параметров немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы. Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики насосов таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.
По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:
производительность;
развиваемое рабочее давление (напор).
Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях. Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:
G = 3600Q/(c∆t), где:
G – требуемый расход теплоносителя, кг/ч;
Q – тепловая мощность системы, кВт;
с – удельная теплоемкость воды, равна 4.187 кДж/кг ºС;
Δt– разница температур в подающей и обратной магистрали, при расчетах обычно принимается равной 20 ºС.
Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:
3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч.
Осуществляя выбор циркуляционного насоса, вы можете заметить, что его производительность в паспорте или инструкции по эксплуатации указана не в массовых единицах расхода, а в объемных. Тогда надо просто перевести массу воды в объем через плотность, которая при температуре +60 ºС составляет 0.983 т/м3:
0.43 /0.983 = 0.44 м3/ч – это и есть искомая рабочая производительность агрегата.
Важно. Чтобы работа циркуляционного насоса была надежной и долговечной, он должен функционировать в комфортном для себя диапазоне мощности. При выборе надо убедиться в том, что нужная вам производительность лежит в этом диапазоне.
Подбор насоса по напору и расходу
Следующий этап расчета циркуляционного насоса более сложный и состоит в том, чтобы определить его рабочее давление. Его должно хватать на преодоление:
сопротивления трению воды о стенки трубопроводов;
местных сопротивлений, изменяющих структуру потока (повороты, тройники, арматура, оборудование и так далее).
В математическом выражении формула для расчета мощности насоса, то бишь, необходимого давления, выглядит следующим образом:
P = Rl + Z, где:
Р – общие потери давления в системе, что должны преодолеваться насосом, Па;
R – удельные потери на трение, Па/м;
l – длина трубопровода одного диаметра, м;
Z – падение давления в местных сопротивлениях, Па.
Вот тут-то и начинаются дебри, разобраться в которых простому домовладельцу подчас очень сложно. Мы предлагаем вычислить напор насоса более простым путем. Для этого надо следовать алгоритму:
ройдите по ссылке http://dwg.ru/dnl/11875 и в один клик скачайте «Таблицы для гидравлического расчета Шевелевых». Начиная со страницы 31 (Таблица 1) показаны значения 1000i для разных расходов и диаметров труб;
рассчитанный ранее расход для водяного насоса пересчитайте из м3/ч в л/сек. В нашем примере получится 0.12 л/сек;
находим это значение в левом столбце таблицы и принимаем оптимальный диаметр трубы по столбцам справа. Скорость движения должна лежать в пределах 0.7—1 м/с. Для нашего примера и стальных труб скорость будет 0.71 м/с, а диаметр – 15 мм (стр. 32).
Берем значение 1000i из того же столбца (у нас – 139.9) и высчитываем сопротивление всей трубы на трение. Если взять ее протяженность 20 м в приведенном примере, то сопротивление будет:
139.9 / 1000 х 20 = 2.8 м водного столба или 0.28 Бар. Поскольку система отопления состоит из труб разных диаметров, то надо просчитать таким же образом сопротивление каждого из них. После этого все результаты суммируются и получаем общие потери давления на трение (значение Rl в формуле).
Чтобы произвести окончательный подбор насоса по параметрам, осталось узнать величину потерь давления в местных сопротивлениях (значение Z в формуле). Что касается котла, запорной арматуры и радиаторов, то их сопротивления указаны в техническом паспорте, их надо суммировать и приплюсовать к предыдущей цифре потерь на трение. Падение давления на поворотах, тройниках и прочих местных сопротивлениях надо просто принять в размере 20% от общих потерь на трение и прибавить их к полученной ранее сумме. На этом расчет окончен.
Заключение
Современная система отопления с циркуляционным насосом имеет массу достоинств. Но чтобы ее смонтировать, надо потратить время и усилия на подбор оборудования, в том числе и насоса. Как видите, дело это непростое, если нет уверенности в своих силах, то лучше в этом вопросе довериться специалисту.
cotlix.com

РубрикаРазное

Работа циркуляционного насоса – устройство и принцип работы, схемы отопления с его применением, советы по выбору

Как работает циркуляционный насос: принцип подключения

Особенности агрегата

Разновидности циркуляционных насосов

Как работает агрегат?

Устройство насоса

Работа циркуляционного насоса в системе отопления

Принцип работы циркуляционного насоса

Особенности агрегата

Разновидности циркуляционных насосов

Как работает агрегат?

Устройство насоса

Правила подключения насоса к отоплению

Особенности работы систем отопления, оснащенных насосом

Какие показатели учитывать при выборе насоса

Какие материалы необходимы для подключения: ограничения при выборе насоса

Какие помпы подходят для установки в жилых помещениях

Рекомендации по правильной установке насоса

Принципы установки и подключения насоса

Как установить циркуляционный насос

Что такое циркуляционный насос и для чего он нужен

Куда ставить

Принудительная циркуляция

Естественная циркуляция

Особенности монтажа

Подключение к электропитанию

Принцип работы насоса циркуляционного для отопления

Как работает циркуляционный насос: принцип подключения

Разновидности циркуляционных насосов

Обслуживание и ремонт циркуляционного насоса

Правильная эксплуатация

Конструкция

Профилактика и обслуживание

Диагностика неисправностей

Ремонт

Для чего нужен циркуляционный насос в системах отопления и водостабжения

Основные параметры

Разновидности устройств

Агрегаты с мокрым ротором

Использование сухих роторов

Особенности монтажа циркуляционных насосов

Циркуляционный насос. Преимущества и недостатки

Устройство и принцип работы циркуляционного насоса

Преимущества и особенности использования циркуляционных насосов

Типы циркуляционных насосов

Конструкция циркуляционных насосов с «мокрым ротором»

Как установить циркуляционный насос. Правила монтажа

Как выбрать циркуляционный насос для отопления

Принцип работы циркуляционных насосов

Расчет производительности насоса

Подбор насоса по напору и расходу

Заключение

Добавить комментарий Отменить ответ
