Радиаторы отопления биметаллические установка – Монтаж и установка биметаллических радиаторов отопления своими руками

Внимание! Установка биметаллического радиатора производится в заводской полиэтиленовой упаковке. Снять ее можно только после полного окончания работ по монтажу.

Наращивание дополнительных секций

При недостаточном количестве тепла покупаются дополнительные секции для батареи. Лучше всего покупать секции того же производителя, что и биметаллический радиатор.

При покупке следует внимательно осмотреть целостность места стыковки, резьба не должна быть нарушена, а прокладки должна соответствовать ее размеру.

Пошаговая инструкция наращивания:

1. Если батарея была снята с кронштейнов, то наращивание производится с той стороны, где были откручены переходники. Если батарея остается на месте, то выкручивается заглушка и проводится монтаж с ее стороны. Кран Маевского на данном этапе не снимается. Перед наращиванием свободный торец очищается от грязи и остатков прокладки. Затем наполовину вкручивается ниппель в отверстие заглушки. Те же самые действия выполняются и с другого «выхода» батареи.
2. Таким же образом откручиваются ниппеля у новых секций, и проверяется резьба. Далее на ниппеля устанавливаются прокладки. Снимается кран Маевского для отвода воздуха.
3. Новую секцию необходимо аккуратно поднести к верхнему ниппелю и провернуть на один виток. На данном этапе лучше воспользоваться посторонней помощью. Нельзя допускать перекосов, иначе повредится резьба, и нарушится герметичность.

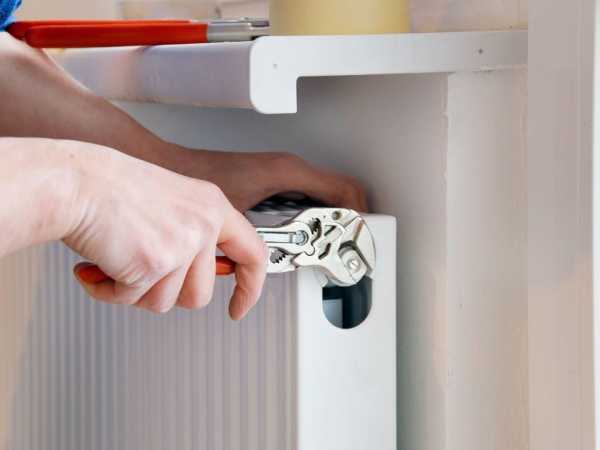

4. Когда будут подсоединены оба ниппеля, можно подкрутить радиаторным ключом еще на 2-3 витка, пока торцы секций не соприкоснутся. Прокладки при этом сжимаются и герметизируют секции. Таким же образом подсоединяются остальные секции.
5. Затем происходит установка заглушек и крана Маевского. По окончанию работ пускают теплоноситель и проверяют герметичность конструкции.

Особенности установки биметаллических радиаторов отопления своими руками

При самостоятельной установке биметаллического радиатора рекомендуется соблюдать следующие нюансы:

• Перед началом проведения работ необходимо убедиться, что поступление теплоносителя перекрыто, и в трубопроводе пусто.
• Обязательно следует проверить комплектацию радиатора перед установкой. На кронштейны он подвешивается уже в собранном виде. Сборка проводится согласно инструкции производителя.
• Запрещается использовать абразивные инструменты и материалы при сборке радиатора, это может нарушить ее герметичность.
• Соединение фитингов требует наличия прокладки, для этого используется специальные нити или лен с герметиком.
• Перед началом проведения работ необходимо ознакомиться с возможными схемами подключения биметаллических радиаторов (нижняя, диагональная, боковая) и определиться, по какой из них будут проводиться работы.
• После окончания работ для подведения теплоносителя необходимо плавно открыть краники, не допускается резкое выкручивание. Оно может вызвать гидроудар и засорение трубного сечения.
• После открытия вентиля лишний воздух выводится через воздухоотводчик.
• Биметаллические радиаторы не устанавливаются в нишах, это снижает их теплоотдачу, также не допускается использование экранов.

Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально – узнайте из видео:

Мастер-класс по установке биметаллических радиаторов отопления своими руками смотрите на видео:

holodine.net

Установка биметаллических радиаторов отопления: инструкция по монтажу

Радиаторы из биметалла — прочный и надежный вариант батарей для системы отопления как частного малоэтажного строительства, так и многоэтажек. При этом подключение биметаллических радиаторов возможно даже своими руками, при наличии информации об устройстве этих приборов и небольшого опыта сантехнических работ.

Особенности радиаторов из биметалла

Монтаж отопительной системы с участием биметаллических радиаторов требует знания их конструкции и внутреннего устройства.

Конструкция

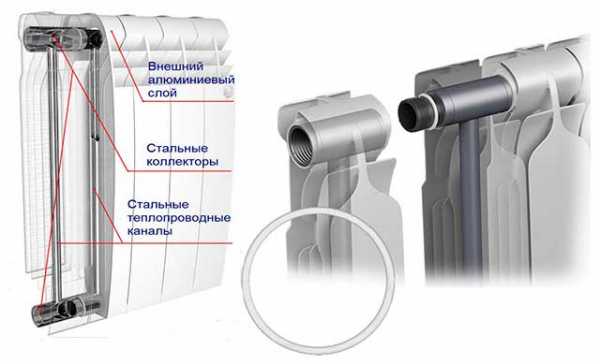

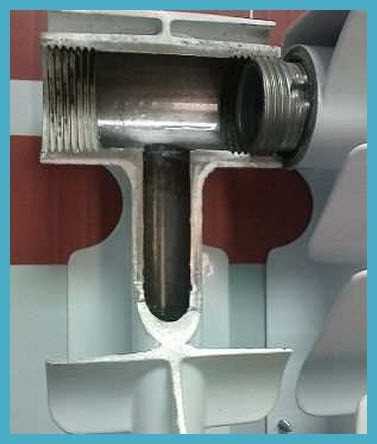

Биметаллический радиатор отопления состоит из двух слоев металла — алюминиевого корпуса и сердечника, выполненного из стали либо меди. При этом существует две модификации этого устройства:

• Абсолютно биметаллические аппараты, в которых сердечник — это трубки, по которым течет теплоноситель без соприкосновения с материалом корпуса,
• Полубиметаллические, внутренние каналы которых просто усилены пластинами из другого металла.

Различная конструкция дает различия свойств самого устройства. Полностью биметаллические радиаторы отопления намного прочнее, устойчивее к резким изменениям условий эксплуатации и, следовательно, более долговечны.

Расчет количества секций

Правильная установка биметаллических батарей требует точного расчета их количества. Лучше всего доверить это дело специалистам. Но если вы планируете проводить монтаж отопления своими руками, то и все подсчеты придется провести самостоятельно. Для этого потребуются только две величины — мощность выбранного вами отопительного элемента и площадь помещения:

1. Сначала величину площади делим на 10 для расчета по 1 кВт на 10 м².
2. Затем полученное число делим на мощность радиатора, заявленную в паспорте прибора.
3. Округление полученного числа в большую сторону до целых дает нужное количество.

Монтаж биметаллического отопления

Установка радиаторов своими руками проводится согласно приложенной к аппарату инструкции, в которой указаны рекомендации завода-изготовителя, строительным и сантехническим правилам.

Запомните! Монтаж новых элементов отопительной системы производится прямо в индивидуальной упаковке приборов (полиэтиленовой плёнке), которая не должна сниматься до окончания всех отделочных работ.

Строительные правила

Монтаж системы с участием изделий из биметалла должен проводиться по требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Радиатор рекомендуется устанавливать с выдержкой следующих расстояний:

• 30-50 мм от плоскости стены. Если установить прибор слишком близко к стене, то задняя плоскость радиатора будет обогревать только стену, но не воздух в комнате.
• 100 мм от пола. Слишком низкое крепление уменьшает эффективность теплообмена и затрудняет уборку под радиатором; а слишком высокое увеличивает разницу температур воздуха в нижней и верхней части помещения.
• На 80-120 мм от края подоконника. Здесь излишнее уменьшение зазора между верхом радиатора и низом подоконника уменьшает тепловой поток от радиатора.

Порядок установки

Установка биметаллических радиаторов отопления должна проходить в следующем порядке:

• Проводится разметка мест крепления кронштейнов на стене,
• Крепление кронштейнов происходит с помощью дюбелей и цементного раствора (для капитальной стены) либо двусторонним крепежом (для стен из гипсокартона и подобных легких материалов),
• Устанавливается радиатор так, чтобы горизонтальные участки секций биметаллических приборов ложились на укрепленные кронштейны,
• Установленный радиатор соединяется с подводящими коммуникациями посредством кран или термостатического клапана,
• Проводится монтаж воздушного клапана в верхней части аппарата.

Внимание! Установка клапана для сброса воздуха обязательна, так как внутри биметаллических приборов может происходить незначительное газообразование. Лучше будет установить автоматический клапан.

Правила установки своими руками

• Прежде чем начинать установку батарей в систему отопления, необходимо перекрыть поступление теплоносителя кранами до и после устанавливаемого радиатора, либо удостовериться в отсутствии воды в трубах.
• До подключения в систему отопления нужно собрать сами радиаторы. Обычно эта операция выполняется в месте продажи прибора либо еще на заводе. При установке своими руками удостоверьтесь, что радиатор собран. В противном случае вооружайтесь специальным радиаторным ключом и следуйте приложенной схеме сборки. Аналогичную операцию приходится выполнять при ремонте батареи в случае протечки.
• Чтобы установить радиатор наиболее герметично, ни в коем случае нельзя зачищать контактные поверхности абразивными материалами, так как они действуют разрушающе на материал и покрытие изделия.
• В конструкции биметаллического прибора используется как правая, так и левая резьба, помните это при работе своими руками и будьте осторожны при подтягивании деталей.
• Очень важно правильно выбрать материал для соединений сантехнических фитингов. Здесь традиционно использование льна с термостойким герметиком, Фум-ленты либо нити Тангит.
• Перед установкой батарей из биметалла необходимо тщательное планирование схемы подключения. Так, радиаторы могут подключаться по нижней, боковой либо диагональной схеме. Правильная установка радиаторов в однотрубную систему требует установки байпаса — трубы, обеспечивающей нормальную работу системы, если радиаторы соединены последовательно.
• Когда монтаж батарей полностью закончен, включение их проводится максимально плавным открытием всех вентилей, которые перекрывали подачу теплоносителя. Резкое открытие кранов часто приводит к забиванию внутреннего сечения труб либо к гидравлическим ударам.
• После открытия вентилей нужно выпустить лишний воздух через имеющиеся воздушники (краны Маевского или другие).

Важно! Не рекомендуется закрывать установленные радиаторы ширмами и экранами (либо устанавливать их в нишу в стене). В противном случае ухудшаются условия работы оборудования: самих радиаторов, датчиков и термостатических клапанов.

plusteplo.ru

Установка биметаллических радиаторов отопления – характеристика и монтаж

Длительность отопительного сезона в нашей стране вынуждает владельцев жилья тщательно подходить к подготовке всего обогревательного оборудования. Наладка и ремонт системы осуществляется в весенне-летний период. В это время часто проводится замена или установка биметаллических радиаторов отопления. Они изготовлены по прогрессивной технологии, позволяющей максимально эффективно использовать тепловую энергию от теплоносителя.

Общая информация

С помощью качественно установленных элементов отопления удается поддерживать комфортный температурный режим в комнатах на уровне 200С. При необходимости можно проводить корректировку в большую или меньшую сторону. Нельзя забывать о качественной теплоизоляции помещения. Перед тем, как правильно установить биметаллический радиатор отопления, также необходимо минимизировать потери тепла, возникающие вследствие слабой герметизации.

Основной объем тепла теряется через стены – в некоторых случаях он достигает 50%. Почти 20% теряется через радиаторы, которые отапливают улицу. Ниже на термограмме видно, что большой объем тепла уходит через стену. Такое явление чревато для некачественно утепленных стен. Даже если в данный момент времени у вас нет возможности утеплить фасад и стены своего дома, прикрепите за каждым радиаторов фольгированный лист, который будет служить теплоотражающим экраном.

Технические требования

Установка биметаллического радиатора является наиболее практичным и обоснованным выбором для обогрева практически любого помещения. Одновременно с функциональными обязанностями эти элементы имеют эстетичную внешность для всех типов комнат.

Основными требованиями, которые выдвигаются, если проводится установка биметаллических радиаторов, являются следующие пункты:

• габаритные параметры;
• механическая прочность;
• способность выдерживать заданное давление;
• параметры соединений.

В центральном отоплении, показатели давления существенно выше, чем для индивидуальных систем, поэтому сборка биметаллических радиаторов отопления своими руками в такой ситуации предусматривает повышенные требования к надежности соединений.

Как правило, давление в квартирных батареях доходит до 10 атмосфер. Приобретаемые модели в большинстве случаев имеют возможность эксплуатироваться в пиковых значениях на уровне 40-50 атмосфер.

Конструкционные особенности

Потребительские характеристики обеспечивают работу этому типу конструкции, используя лучшие качества от алюминиевых и стальных изделий. В итоге установка биметаллических радиаторов обеспечит следующие преимущества:

• практически бесперебойный срок эксплуатации до 20 лет;
• высокие гидродинамические и механические показатели;
• значительный уровень теплоотдачи;
• эргономичная внешность;
• высокая коррозионная стойкость;
• возможность работы под давлением, которое не используется для чисто алюминиевых батарей.

Необходимо понимать, что стойкость к высокому давлению позволяет не столько эксплуатировать их в системах с пятидесяти атмосферным давлением, а обеспечивает защиту от возможных гидравлических ударов, периодически возникающих в системе.

Для справки! Гидравлический удар (гидроудар) – резкое изменение в заполненной жидкостью системе, в результате чего мгновенно меняется скорость потока. Гидроудар может быть следствием резкого открытия или закрытия задвижки, что впоследствии приводит к образованию трещин в трубе повреждению заглушек, разных элементов трубопровода. Критическими для центральной системы отопления является начало и окончание отопительного сезона.

Разбираясь, что такое биметаллические радиаторы отопления, необходимо учесть их характерную особенность. Проходные каналы внутри батарей имеют малый пропускной диаметр. Такое решение обеспечивает необходимость в меньшем объеме теплоносителя. В практическом плане это обеспечивает быструю реакцию температуры на действие термостата.

Стоимость биметаллических изделий выше, чем алюминиевых или других аналогов, но ценник компенсируется более длительной бесперебойной эксплуатацией.

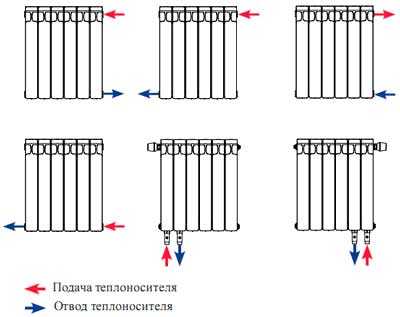

Варианты разводки радиаторов

Установка биметаллических радиаторов отопления может проводиться несколькими способами:

• Нижнее подключение. Данная методика используется при спрятанной разводке под уровень пола либо за плинтус. При этом нет необходимости поднимать трубы к верхним отверстиям. Выходные патрубки с обеих сторон радиатора направлены вниз.
• Одностороннее боковое. Подобный тип монтажа биметаллических радиаторов отопления считается наиболее распространенным среди строителей. Согласно схеме подвод выполнен к верхнему отверстию, а отвод сделан от нижнего отверстия. Во время подачи к нижнему отверстию будет падение мощности на уровне 6%. При слабом прогреве многосекционных батарей допускается монтаж в качестве усилителя удлинителя протока.
• Диагональное подключение. Это подключение биметаллических радиаторов востребовано для многосекционных элементов с количеством более 12 штук в сборке. Смысл заключается в том, что подвод идет к верхнему отверстию с одной стороны, а отвод патрубка выполнен снизу второй стороны.
• Перед тем, как установить биметаллический радиатор с последовательным подключением, понадобится с одной из сторон вмонтировать кран Маевского. Движение воды осуществляется за счет давления в системе. Отрицательным фактором в этой ситуации является то, что при возникновении проблем с радиатором, придется полностью останавливать систему.
• Параллельная разводка. Данный тип позволяет подачу теплоносителя через теплопровод, встроенный в систему отопления. Также делается его отвод. Монтаж кранов на входном и выходном патрубках создаст возможность отключения радиатора в любой момент от системы. Отрицательная сторона такого монтажа заключается в слабом прогреве.

Монтажные работы

Монтаж биметаллических радиаторов должен проводиться по определенным правилам. Они предполагают обеспечение достаточного притока воздуха в обогреваемую зону. Для этого понадобится выдерживать контрольные расстояния:

• Верхняя часть радиатора должна располагаться примерно на расстоянии 7-10 см от установленного подоконника.
• Перед тем, как правильно подключить биметаллический радиатор, замеряем зазор между нижней его точкой и полом. Интервал должен быть в пределах 7-12 см.
• Тыльная сторона радиатора отслоняется от стены на расстояние 2-6 см. В некоторых случаях хозяева параллельно монтируют на стену отражатель с теплоизоляцией. В этой ситуации потребуются удлиненные монтажные крюки.

ВИДЕО: Какие инструменты и материалы нужны для установки

Алгоритм работы будет следующий:

• удаляют старый радиатор, если он занимает место;
• под крепежные элементы выполняется разметка и сверление;
• осуществляем монтаж кронштейнов и навешиваем по уровню радиатор;
• далее патрубки соединяют по заранее выбранной схеме.

Чтобы точно высчитать количество элементов, принято использовать такую формулу: для каждых двух квадратных метров площади комнаты, имеющей высоту 2,7 м, должна стоять минимум одна секция. Согласно данной схеме для комнаты в 20 квадратных метров под окном обязано висеть минимум 10 секций.

Почему батареи ставят под окном

Принцип работы любого радиатора, неважно, речь идет о чугунных или биметаллических, секционных и других, заключается в способности воздуха к циркуляции. Все помнят из школьного курса физики, что холодный воздух тяжелее теплого и опускается вниз, тогда как теплый поднимается вверх.

Холодный воздух с улицы сразу начинает опускаться на пол, нагревается за счет работы системы отопления и поднимается к потолку. Циркуляция эта не останавливается ни на мгновение. Поскольку у окна теплопередающая поверхность больше, холодного воздуха с улицы также поступает больше и при отсутствии батареи под окном он не успевает прогреваться до нужной температуры. Если же радиатор стоит на положенном ему месте – под окном, то холодный воздух просто не успевает распространиться по всей комнате до того момента, пока он не нагреется исходящим теплом.

Ну а что же касается биметаллических приборов, предлагаем посмотреть видео, где очень подробно описан процесс монтажа

www.portaltepla.ru

Установка биметаллических радиаторов: крепление своими руками

От того, где и как установлена батарея отопления, зависит эффективность ее работы. Если не соблюдать правила монтажа, то теплопотери могут достигать от 5 до 20%, что скажется на микроклимате в помещении. Чтобы этого избежать, следует знать основные источники теплопотерь и то, как правильно установить биметаллический радиатор отопления.

Основные требования по утеплению помещения

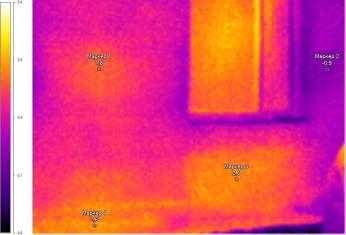

Мало кто задумывается, почему чаще всего радиаторы отопления устанавливаются под окнами, и еще больше люди бы удивились, узнав, что отклонение на 2-3 сантиметра может повлиять на эффективность их работы. Иногда теплопотери составляют 20% только из-за того, что не были соблюдены параметры монтажа обогревателя.

Биметаллические радиаторы на сегодняшний день не только самые дорогие на рынке тепловых технологий, но и самые прочные, надежные и долговечные. Поэтому вдвойне будет обидно, вложив большие деньги на их покупку и подключение, получить в результате холодную комнату, на обогрев которой уходит много энергоресурсов.

Так как по своим параметрам биметаллические батареи идеально подходят для «не идеальной» городской теплосети, то следует использовать их положительные качества по — максимуму.

Перед тем, как произвести монтаж биметаллических радиаторов отопления, следует минимизировать теплопотери:

• Через неутепленные стены уходит до 50% тепла.
• Окна «съедают» 20%.
• Неотапливаемый подвал или чердак добавляют 10% теплопотерь.

Если не произвести предварительные работы по утеплению помещения, то даже самые качественные батареи отопления не смогут противостоять таким потерям, либо затраты на его обогрев будут слишком высоки.

Далеко не все потребители знают, что элементарная установка экрана из фольги за батареей уменьшит теплопотери на 30%. Если нет возможности произвести полноценное утепление наружных стен, достаточно сделать такой отражатель, чтобы сократить урон.

Проведя полную «ревизию» по теплопотерям и устранив хотя бы часть из них, можно приступать к вычислениям, какое количество секций потребуется для комнаты, и где будет проводиться установка биметаллических радиаторов.

Выбор места для радиатора

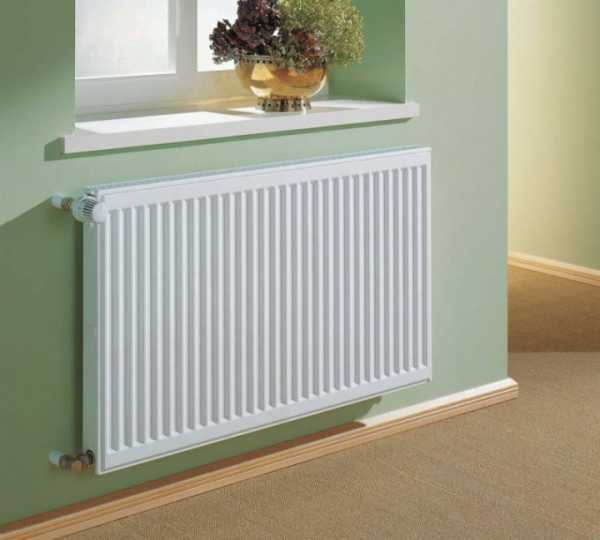

Когда батарея монтируется под окном, при этом учитываются законы физики о циркуляции воздуха. Они утверждают, что холодный воздух опускается к полу, так как тяжелее теплого. Так и воздушный поток от окна первоначально опускается вниз, так как он холодный, но нагревшись, он же поднимается вверх. Чем больше окно, тем большее количество холодного воздуха от него исходит, а значит, потребуются усилия и увеличение энергозатрат для его нагрева.

Если обогреватель монтирован под окном, то холодный поток просто не успевает распространиться по комнате, так как встречается с горячим воздухом, исходящим от него. При этом важно, чтобы были соблюдены некоторые правила, которые особенно важны, когда производится установка биметаллических радиаторов отопления своими руками:

• Если в помещении несколько окон, то монтировать батареи придется под каждым из них. Это позволит снизить теплопотери и создаст правильную циркуляцию воздушного потока.
• Известно, что 2 радиатора с небольшим количеством секций обладают большей теплоотдачей, чем один с многочисленными элементами.
• Расстояние от стены до задней части радиатора должно быть не менее 3 см.
• Крепление биметаллических радиаторов к стене под окном должно соблюдать расстояние от него до пола и подоконника не менее 10 см.
• По бокам от радиатора должно быть достаточно места для свободного доступа к нему.

Люди бы были удивлены, если бы узнали, что отклонения в большую или меньшую сторону влияют на качество работы радиатора и количество вырабатываемого ими тепла.

Устанавливая кронштейны для батареи под подоконником, следует воспользоваться отвесом, чтобы обеспечить горизонтальность конструкции. Это обезопасит в дальнейшем систему от образования воздушных пробок.

Монтаж батареи

Установка биметаллического радиатора своими руками дело непростое, так как требует не только наличия внимания и инструментов, но и элементарных знаний последовательности действий.

• Если предполагается подключение к действующей системе отопления новых батарей на место старых, то предварительно следует промыть трубы и очистить их от ржавчины, накипи и мусора.
• На конце подающей трубы нужно либо зачистить имеющуюся резьбу, а если она стерлась, то нарезать новую и навернуть на нее тройники из бронзы или латуни.
• В прямую часть тройника необходимо вкрутить шаровые краны, а остальные соединить отрезком трубы между собой так, чтобы получился байпас.
• Во входящие и выходящие отверстия батареи устанавливаются переходники соответствующего размера.
• Подготовить и установить на стене кронштейны, которые должны идти в монтажном комплекте к радиатору.
• Повесить на крепления батарею отопления.
• В одном из боковых отверстий установить кран Маевского для стравливания в будущем воздуха из системы.
• Если тип подключения позволяет, то установить термостат для регулировки нагрева теплоносителя.
• После того, как батарея подключена к трубам системы, следует провести тестирование. Для этого в ней необходимо создать повышенное давление. Это позволит увидеть возможные дефекты в работе и убедиться, что не образуется протечка, и не нарушена целостность всей конструкции.

Как видно из вышеперечисленного, ничего сложного в данной работе нет, если делать все последовательно.

Настенное крепление батареи

Перед тем, как крепить биметаллический радиатор к стене, следует тщательно проверить правильность и надежность монтажа кронштейнов. От этого зависит эффективность работы всей системы.

Устанавливая крепления, следует учесть вес собранной батареи отопления. Биметаллические радиаторы идут вторыми по тяжести после чугунных за счет встроенных в них стальных или медных коллекторов.

Правильным размещением радиатора считается, когда кронштейны повешены так, что обеспечивают:

• Расстояние от него до стены не менее 5 см.
• Радиатор весит с небольшим наклоном вперед, что обезопасит его от образования воздушных пузырьков.
• Заглушки батареи должны располагаться на одном уровне с трубами отопления.

Количество кронштейнов напрямую зависит от размеров радиатора. Так для конструкции из шести секций потребуется одно крепление внизу и два сверху, тогда как для 10 секций потребуется по 2 с каждой стороны.

Правильно закрепленный кронштейн должен выдерживать вес радиатора и не прогибаться под его тяжестью. Для этого все крепления проверяются вручную. Если они двигаются хотя бы на миллиметр, то лучше вынуть дюбеля и провести установку заново.

Только после того, как крепления были проверены, на них можно вешать радиаторы и подсоединять их к отопительной системе.

Как видно из вышесказанного, ничего сложного в установке биметаллических радиаторов самостоятельно нет. Главное, никуда не спешить и придерживаться последовательности действий.

netholodu.com

Установка биметаллических радиаторов отопления своими руками

Биметаллические радиаторы сегодня очень часто используются в системах отопления квартир и частных домов. Они имеют ряд серьёзных преимуществ перед чугунными и алюминиевыми агрегатами, вследствие чего довольно широко востребованы в сфере обогрева жилья.

Если говорить о преимуществах, то биметаллические батареи характеризуются следующими свойствами:

• Высокая теплоотдача.
• Высокая коррозиостойкость по сравнению с алюминиевыми изделиями.
• Хорошее рабочее давление.
• Высокая инерционность.
• Маленькая масса.
• Привлекательный внешний вид.

Читайте также: Как батарею подключить?

Установка биметаллических радиаторов – процесс довольно трудоёмкий, требующий большого количества времени и усилий. Однако если знать все тонкости, соблюдать аккуратность и правильно выполнять все операции, эту работу вполне можно сделать своими руками.

Нужно помнить, что от того, насколько грамотно сделана обвязка, зависит эффективность работы системы отопления.

Демонтаж старых батарей

Если имеется в виду не монтаж новой системы отопления, а замена старых радиаторов своими руками, то начинаем работы с демонтажа старых батарей. Поэтапно процесс выглядит следующим образом:

• Необходимо остановить систему, дождаться её остывания и слить теплоноситель.
• Болгаркой обрезаем старые радиаторы на линии подводки между резьбовым соединением и самим агрегатом.
• Придерживая трубу одним трубным ключом, вторым откручиваем ненужный кусок трубы. Если соединение не поддаётся, его необходимо нагреть – за счёт температурного расширения резьбу удастся провернуть.
• После того, как мы открутили ненужные куски труб, очищаем резьбу на трубе подводки и осматриваем её на предмет повреждений. Если таковые обнаружены – срезаем её болгаркой и плашкой нарезаем новую.
• Ненужную батарею снимаем с креплений. Сами крепления преждевременно не снимаем – они могут пригодиться для того, чтобы крепить к стене новые биметаллические радиаторы.

Расчёт биметаллических обогревателей

Для того чтобы обеспечить эффективный нагрев помещения, нужно грамотно рассчитать мощность батарей. Она зависит от размера, то есть от количества секций.

Исходя из норм отопления и зная объём помещения, рассчитываем требуемую мощность для отопительных приборов. Зная мощность одной секции биметаллического радиатора – а она составляет около 180 Вт, набираем необходимое количество секций, чтобы обеспечить требуемую мощность.

Проверяем, возможен ли монтаж изделия с полученными размерами в нашем помещении. При этом нужно учитывать следующие факторы:

• Радиаторы отопления устанавливаются под оконными проёмами – таким образом мы создаём тепловую завесу для холодного воздуха, идущего от окна.
• Обвязка своими руками выполняется таким образом, чтобы была возможность выполнять сервис и ремонт агрегата без остановки системы отопления, для этого используется система байпасов.
• Расстояние от верхнего края батареи до подоконника должно составлять от 5 до 10 см.
• Расстояние от пола до нижнего края должно составлять около 15 см.
• Монтаж осуществляется таким образом, чтобы агрегат находился на стене по средней линии окна.
• Обвязка новых батарей удобнее всего полипропиленом. Если речь идёт о замене радиаторов, то можно воспользоваться старым трубопроводом, при условии, что он в хорошем состоянии.
• Обвязка выполняется с использованием системы байпасов, регулировочных вентилей и кранов Маевского.

Способы разводки и подключения биметаллических радиаторов

Выполняя монтаж биметаллических батарей своими руками, нужно знать о том, какими способами может выполняться обвязка.

Читайте также: Ключи для разборки алюминиевых радиаторов.

Система отопления бывает двух типов:

• Однотрубная – теплоноситель движется по одной трубе от котла через все приборы отопления, соединённые последовательно. Недостатком такой схемы является то, что к последнему агрегату жидкость приходит уже ощутимо остывшей. Поэтому для выравнивания температуры в помещениях последние в цепочке устройства нужно увеличивать.
• Двухтрубная – теплоноситель движется по трубе, к которой параллельно подсоединены приборы отопления. Остывшая жидкость по другой трубе возвращается к котлу. Такая система обеспечивает равномерное прогревание всех батарей, однако она гораздо дороже и сложнее.

Подключение к системе можно выполнять по следующим схемам:

• Односторонняя – прибор подключается через верхний и нижний патрубки с одной стороны.
• Нижняя – прибор подключается через правый и левый нижние патрубки. Эта схема используется в том случае, если мы прячем трубы в пол.
• Диагональная – прибор подключается через верхний патрубок с одной стороны и через нижний патрубок с другой стороны.

Установка биметаллических радиаторов своими руками

После того, как демонтированы старые батареи, рассчитаны размеры новых радиаторов и они собраны, можем начинать монтаж. Батареи имеют небольшую массу, поэтому их можно без проблем крепить к стене. Процесс состоит из следующих этапов:

• Прикладываем агрегат к стене и отмечаем карандашом на стене места расположения кронштейнов для крепления.
• Кладём прибор на пол и в отмеченных местах крепим к стене кронштейны при помощи дюбелей.
• Крепим агрегат к стене.
• Врезаем в стояк тройник и ведём подводку к месту установки батареи.
• Выполняем подключение, используя систему байпасов и регулировочные вентили. В глухой точке ставим кран Маевского для избавления от пузырьков воздуха. Все резьбовые соединения должны быть с использованием прокладок и динамометрического ключа, контролирующего усилие затягивания.
• После того, как обвязка закончена, запускаем систему и следим за отсутствием протечек и равномерностью нагревания устройств. Если всё работает нормально, работу можем считать завершённой.

Заключение

Монтаж биметаллических радиаторов своими руками – работа довольно сложная и трудоёмкая. Однако она вполне по плечу человеку аккуратному и трудолюбивому. Если будут соблюдены все требования, учтены все нюансы, а все операции будут выполнены старательно и добросовестно, ваши биметаллические изделия будут исправно обогревать жильё, даря уют и комфорт вам и вашим близким.

mynovostroika.ru

Установка биметаллических радиаторов отопления своими руками: фото, видео, советы

Ремонт системы отопления в частном доме или квартире чаще всего делается с заменой старых чугунных батарей на современные и более практичные устройства. Неплохим решением является установка биметаллических радиаторов отопления своими руками, это можно объяснить аккуратным внешним видом изделий и созданием атмосферы уюта в доме.

Схема такой системы устройства отопления отличается простотой, вся конструкция состоит только из радиаторов отопления и стальных труб, которые подсоединяются к ним с помощью точечной сварки.

При монтаже биметаллических труб не приходится разрушать стены, полы, откосы и прочие плоскости, так как все работы производятся достаточно аккуратно.

Какой тип радиаторов выбрать?

Прежде чем купить отопительный прибор, нужно ознакомиться с существующими видами и определиться, какой именно подойдёт в данном случае. Итак, в магазине можно встретить чугунные, стальные, алюминиевые и биметаллические батареи, при этом тяжело выделить один идеальный вариант, подходящий для всех. Например, самым не удачным решением для городской новостройки с центральным отоплением будет установка алюминиевых радиаторов. Причина кроется не только в том, что алюминиевые батареи не выдерживают высокого давления. В основном центральная система отопления сделана из стали, а этот материал легко вступает в некоторые химические реакции при контакте с водой.

Нужно отметить, что алюминий – это не химически инертный материал, поэтому, используя такие элементы для создания системы отопления, существенно уменьшается срок эксплуатации как системы, так и самых устройств. Касательно данной особенности, биметаллические приборы не имеют подобных недостатков. В ходе испытаний они отличились хорошими значениями рабочего давления.

Если обращать внимание на эстетические и дизайнерские особенности, стоит сказать, что эти современные устройства хорошо вписываются в любой интерьер любого помещения.

Биметаллические батареи могут быть разных форм и размеров, а поверхность может быть любого цвета. Такое изделие сразу тяжело отличить от алюминиевых батарей, но её вес значительно тяжелее примерно в полтора раза.

По технологии, используемой в производстве батарей, биметаллические изделия могут быть:

• на основе стального каркаса;
• со значительно усиленными каналами.

Батареи, изготовленные на основе стального каркаса, предотвращают контакт воды внутри системы с алюминиевым покрытием. Кроме этого стоит отметить, что такие батареи отличаются лучшей защитой, прочностью и устойчивостью к коррозийным разрушениям.

Изделия, изготавливаемые посредством усиления стальными элементами алюминиевых каналов, обладают неплохими эксплуатационными качествами, при этом предполагается надёжное фиксирование стальных вкладок. Если их неправильно закрепить, то есть риск перекрывания коллектора снизу. Такое явление может произойти по причине различия показателей теплового расширения таких материалов, как сталь и алюминий.

Если выбирается первый вариант, то обращать внимание следует на стоимость и вес радиатора.

Обратите внимание! При нагревании или охлаждении биметаллических радиаторов может слышаться стук. Это объясняется различным расширением алюминиевых и стальных элементов в процессе смены температуры. Зная такую особенность, подобная ситуация не должна напугать.

Каковы преимущества биметаллических радиаторов?

• Сравнительно долгий строк использования (примерно 20 лет и более).
• Повышенная теплоотдача.
• Механические и гидродинамические прочностные характеристики.
• Эргономичный и привлекательный внешний вид.
• За счёт использования стальных элементов в биметаллических изделиях для отопления уменьшается коррозийная стойкость отопительных приборов, кроме этого увеличивается рабочее давление внутри самой системы.

Обратите внимание! Мало где встречаются отопительные сети с давлением до 50-ти атмосфер. Именно на такой показатель рассчитаны биметаллические батареи. Несмотря на это, во многих сантехнических системах существует риск появления гидравлического удара, поэтому замена батарей должна проводиться предельно аккуратно.

• Исходя из конструкции биметаллических батарей, присутствуют каналы с небольшим диаметром, чего не скажешь о чугунных радиаторах. Таким образом, можно уменьшить объём теплоносителя. Что же получается на самом деле? Температура изделия будет достаточно быстро изменяться, что зависит от изменения положения термостата.
• Стоят биметаллические батареи больше примерно на 20%, нежели аналогичные радиаторы из алюминия. Но такие затраты оправданы, поскольку качество и надёжность намного выше.

Стоимость биметаллических батарей необходимо заложить в ремонтную смету, если до работ разрабатывается таковая. Иначе есть риск выйти за пределы бюджета, ведь качественные радиаторы недешевы.

Монтаж биметаллических батарей

Если нет определённого опыта и знаний, то не стоит вмешиваться в отопительную систему, так как это может негативно сказаться на её работе и качестве прогрева помещения. Перед тем как будет осуществляться замена радиаторов отопления в доме или в квартире своими руками, нужно обязательно ознакомиться с важными правилами, которых нужно придерживаться и в дальнейшей эксплуатации.

• Нормальное расстояние от пола до нижней границы радиатора должно составлять как минимум 60-70 мм, но не больше 100-120 мм. Такие условия необходимы для поддержания высокого качества теплообмена.
• Верхняя область батареи должна располагаться на расстоянии 5-6 см от края подоконника. Таким образом, улучшается конвекция и облегчается процесс монтажа подобного оборудования.
• Специалисты рекомендуют располагать радиатор ориентировочно по центру окна.
• Купленное оборудование необходимо устанавливать только горизонтально.
• Обогревательные элементы должны размещаться на одном уровне, и это касается всех помещений.

Установленные биметаллические батареи в квартире нельзя обрабатывать металлическими покрытиями, поскольку слой краски нарушает работу термостата, при этом в среднем на 10% снижаются показатели теплообмена.

Также нужно помнить, что очищать подобные устройства нельзя с помощью абразивных веществ.

Принцип установки биметаллических радиаторов

Заменять старые батареи новыми устройствами можно своими руками без помощи специалистов, только потребуются некоторые знания и умения для правильного выполнения работ.

Как правило, монтаж отопительной системы нужно проводить за несколько этапов.

Для начала нужно аккуратно демонтировать старые радиаторы, при этом нельзя забывать о тщательной подготовке рабочей зоны. В результате подготовительных работ намечается место для установки нового отопительного устройства, а также просверливаются отверстия под установку кронштейнов.

Используя дюбеля или цементный раствор, опорную деталь фиксируют на стене.

После этого требуется аккуратно поставить корпус батареи на установленные кронштейны, пропуская крюки между секциями изделия (горизонтальными коллекторами).

Это ещё не конец установки биметаллических радиаторов. Оборудование оснащается дополнительной арматурой и перемычкой, только после этого монтируются трубопроводы отопительной системы.

Нужно также не забывать об одном очень важном нюансе. Радиатор обязательно должен оснащаться воздушным клапаном. Это делается с целью выведения излишнего воздуха из системы.

Когда пришло время заполнять систему теплоносителем, нужно закрыть стабилизирующий кран на 2/3 для недопущения гидравлического удара.

По окончанию установки биметаллических радиаторов отопления требуется выполнить первые испытательные работы, касательно прочности всей конструкции. Кроме этого необходимо хорошо почистить батарею, удаляя с её корпуса пыль и загрязнения.

При использовании системы отопления также нужно обязательно соблюдать важные правила и следовать некоторым рекомендациям:

• очистка радиатора должна проводиться минимум 1-2 раза за год, а именно перед отопительным сезоном и после него;
• полностью сливать теплоноситель из отопительной системы можно только на две недели, не более;
• нельзя резко открывать запорную арматуру;
• отверстия, предназначенные для выпускания воздуха, ни в коем случае не окрашиваются;
• некоторые отопительные системы лучше оснастить специальным насосом или закрытым расширительным баком.

Замена или установка радиаторов производится до всех косметических работ. Последовательность ремонтных работ необходимо прописать заранее во избежание недоразумений.

Качественная установка биметаллических батарей своими руками и успешно проведённые испытательные работы – это залог продолжительного и надёжного функционирования всей системы отопления.

abvmaster.ru
