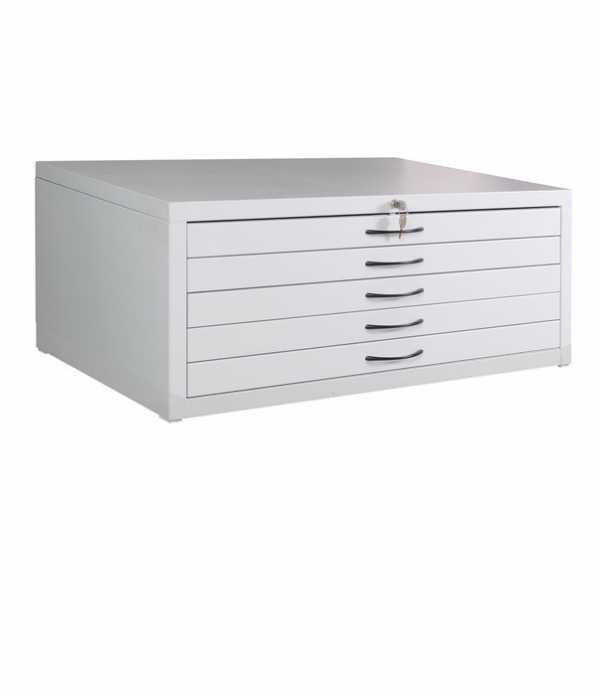

Шкаф для хранения чертежей, назначение и рекомендации по выбору

Известно, что для эффективной работы в офисе, большое значение имеет правильно организованное размещение бумажных носителей. Сегодня шкаф для хранения чертежей стал необходимым предметом интерьера для хранения больших объемов важной документации, быстрого ее поиска. Особенно востребованной стала мебель из металла благодаря своей долговечности, безопасности, эстетичности, удобства эксплуатации.

Особенности

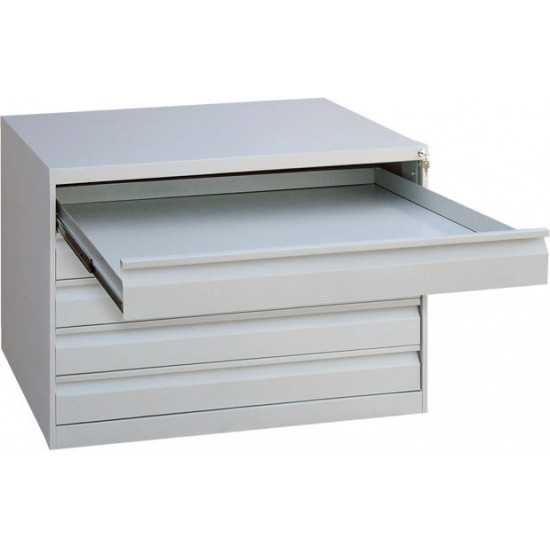

Производители, создавая продукцию, учитывают прямое ее назначение. Все шкафы для хранения чертежей изготавливаются на высокотехнологичном оборудовании с использованием прочной листовой стали, что делает их пожаробезопасными, влагостойкими, устойчивыми к перепадам температуры, воздействию химических веществ.

Металлические шкафы за счет порошкового полимерного покрытия не только имеют привлекательный внешний вид, но и надежно защищены от царапин, потертостей, коррозии.

Главными элементами изделия являются ящики с телескопическими или роликовыми направляющими, надежно удерживая нагрузку ящика, делают выдвижение их плавными и бесшумными.

В целях безопасности при использовании выпускаемая продукция оснащается антиопрокидывающим устройством, которое не позволяет открывать одновременно более одного ящика. Все шкафы оснащены одним центральным замком или механизмами на каждом ящике, гарантирующими защиту от постороннего доступа. Изделия не имеют ограничений в цветовой гамме.

Разновидности

Мебель для хранения ценных бумаг с современным дизайном и совершенными инженерными решениями различается по своему назначению и конструктивным особенностям. Изделия разной формы и внутреннего устройства классифицируются в зависимости от вида документов. Шкафы по своему типу бывают:

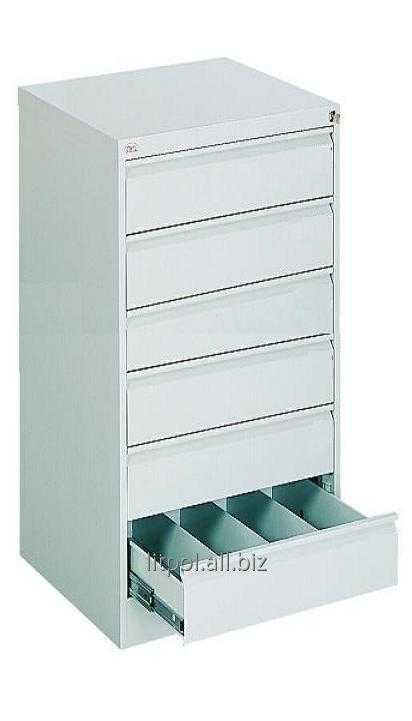

картотечные — модели выпускаются с системой полного выдвижения ящиков, разделенных перегородками для хранения разного формата карт, выдерживают нагрузку до 30 кг;

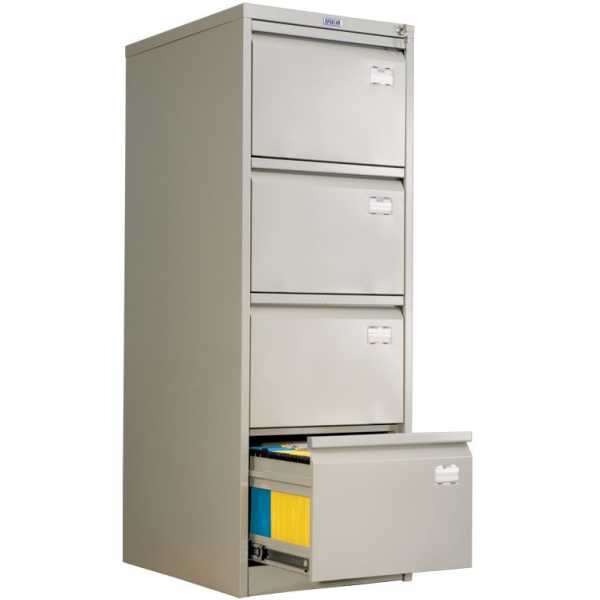

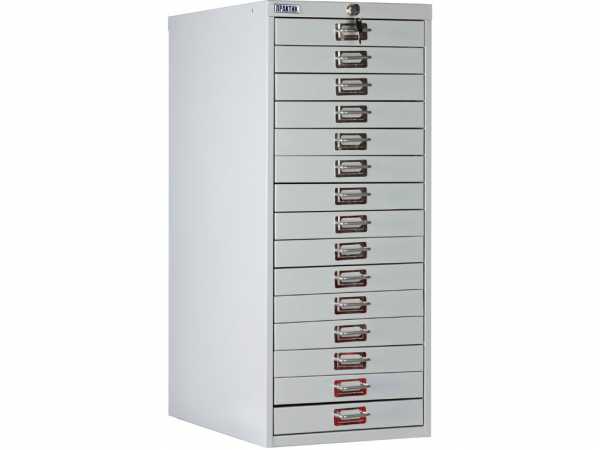

файловые — шкафы оборудованы выдвижными ящиками на продольных направляющих. Дают возможность хранить документы, помещенные в полиэтиленовые папки. Ширина между рядами регулируется в зависимости от размера обложки. Изделия закрываются общим замком;
архивные — модели для большого хранения офисной документации, корпуса оснащены полками, регулируемыми по высоте. Двери оборудованы импортными замками;

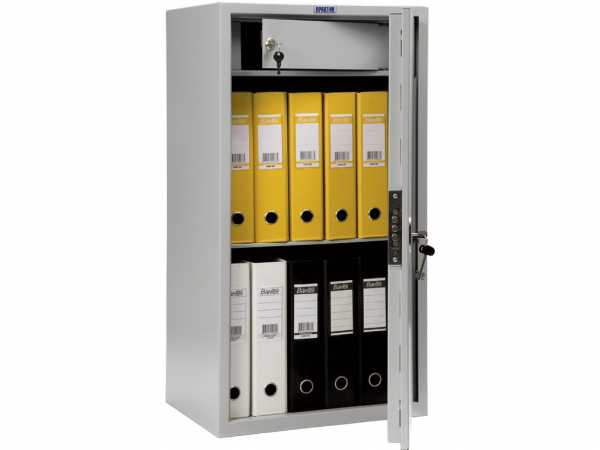

бухгалтерские — сварная конструкция с отделениями, которые оснащены каждый своим замком и рассчитаны на вертикальную установку папок.

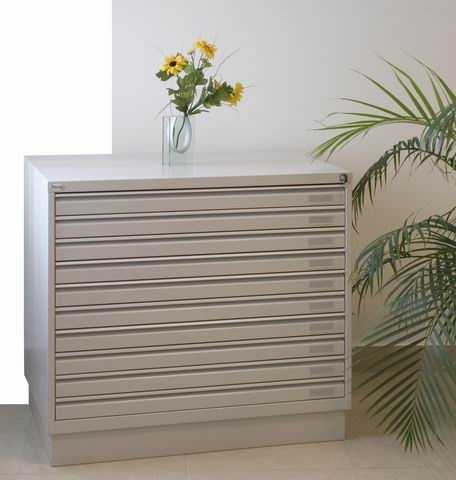

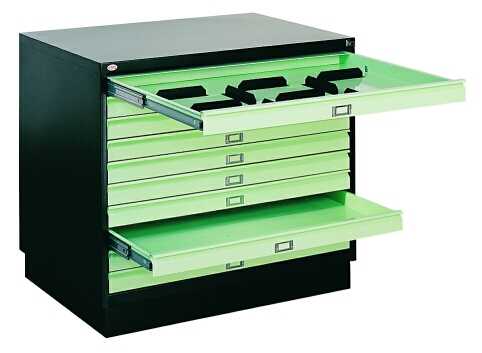

Производители металлической офисной мебели, решают проблему хранения крупноформатных чертежей, схем предлагая современные картотечные шкафы – драйверы с повышенной эксплуатационной надежностью, разных габаритов.

Среди огромного ассортимента моделей существую комбинированные шкафы, комплектующиеся полками для разного формата бумаг, отсеками, небольшими выдвижными ящиками для канцелярии.

Архивные

Бухгалтерский

Картотечный

Файловый

Размеры

Металлическая офисная мебель нового поколения, отвечая современным требованиям, не занимает много места, имеет большой срок службы, разные параметры, комплектуется разным количеством ящиков и полок. При покупке изделия его размер, эксплуатационная нагрузка, количество выдвижений указываются в техническом паспорте. Стандартные размеры картотечных шкафов обычно составляют:

ширина от 415 до 1080 мм;
высота от 620 до 1645 мм;
глубина 390 – 630;
количество ящиков от 2 до 9;
толщина металла 0,8 – 1 мм, нагрузка на ящики до 30 кг.

Сегодня, чаще всего офисная металлическая мебель изготавливается для документов формата А4, А5, А6. Каждая модель имеет маркировку, где указаны фирма изготовителя, максимально возможная нагрузка на полку или направляющие, класс изделия, данные по электробезопасности, дата выпуска.

Производитель по желанию заказчика может устанавливать дополнительные перегородки и разделители, унифицированные с размером картотеки, чертежей, схем, файлов.

Дополнительные возможности

Сегодня современная офисная металлическая мебель разнообразна и отличается надежностью, мобильностью, практичностью. При необходимости позволяет устанавливать дополнительные полки, антресоли для документов, выделить несколько отсеков для персонала.

Такая возможность позволяет усовершенствовать офис, создать комфортные условия для продуктивного труда сотрудников. Металлические шкафы универсальны, широко используются в финансовых и производственных учреждениях, библиотеках, архивном органе, больницах, проектных организациях.

Видео

Фото

mblx.ru

Стеллажи для чертежей А1 и А0

Стеллажи для хранения конструкторской документации под формат А1 и А0

Стеллажи металлические с выдвижными ящиками удобны для хранения чертежей, карт, планшетов, калек в рулоне. При монтаже ящиков используются направляющие полного или частичного выдвижения. Полезная нагрузка на выдвижной ящик от 15 до 200 кг. На лицевой панели ящика могут быть закреплены пластиковые рамки – карманы для размещения описи хранимой документации или иной информации, облегчающей поиск документации.

Линейка габаритов ящиков привязана к габаритам секций стеллажей.

Стандартная ширина ящика: 685, 935 и 1185 мм соответствует стандартным длинам полок в ячейке хранения (750, 1000 и 1250 мм соответственно).
Глубина ящика от 200 до 1000 мм и привязана к глубине полок в секции стеллажа.
Высота ящика: от 50 до 300 мм.
Мы производим ящики под любой формат хранимых чертежей, включая А0 или любого, специального формата.

Стеллажные металлические конструкции с выдвижными ящиками производятся в стационарном и мобильном (передвижном) варианте. При установке выдвижных ящиков на передвижных стеллажах габариты и конструкция стеллажей и ящиков подбираются так, чтобы при смыкании передвижных стеллажей не происходило соударения лицевых панелей ящиков. Передвижные металлические стеллажи позволяют не только систематизировать хранимый материал, но и вдвое сократить используемую под архив площадь.

Обычно используется комплексный (комбинированный) вариант конструкции: ящики устанавливаются в нижней части секции стеллажа, а выше стационарные полки. Так удобнее работать и более рационально используются выделенные площади. При необходимости всё пространство стеллажей по высоте занимают выдвижные ящики ( центральное хранилище конструкторской документации завода, хранилище калек в рулонах и т. п.).

Комбинированная стеллажная конструкция: в верхней части стеллажных секций полочные уровни хранения под формат А4, в нижней части – выдвижные ящики под формат А0. Серия «Л».

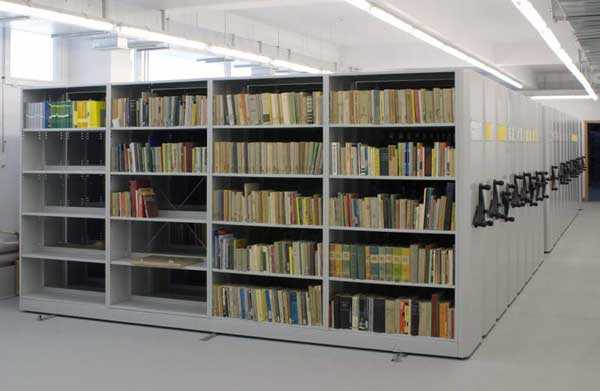

Хранение конструкторской документации на передвижных стеллажах серии «Л» с фальшполом. Глубина уровня хранения 600 мм. Каждая секция стеллажа укомплектована большим количеством полок. Пространство хранилища документов используется с максимальной пользой.

Часто возникает потребность ограничить доступ к хранимым документам. В этом случае на стеллажи устанавливаются двери, сплошные задние стенки, замки, специальные опечатывающие устройства. Двери на стеллажах не только ограничивают доступ к хранимым документам и товарам, но и защищают от пыли и света. Секция стеллажа закрывается четырьмя распашными металлическими дверями. Такая компоновка позволяет изготовить двери с небольшим собственным весом и оборудовать дверями секции стеллажей высотой более 2,5 метров. Это важно, поскольку двери устанавливаются на стационарные и передвижные архивные стеллажи, собственный вес которых в нашем исполнении так же небольшой. Общая конструкция стеллажей с дверями устойчива, надёжна, проста в монтаже и эксплуатации.

Распашные двери оборудованы ригельными замками. Чтобы закрыть доступ к хранимым документам в архиве, оборудованном передвижными стеллажами, достаточно установить двери на внешние секции крайнего стеллажа и установить на стеллаж замок. Распашные двери при установке с одной стороны увеличивают габарит стеллажа по глубине на 25 мм.

Конструкция стеллажей для чертежей

Основа каркасной части стеллажей: сплошная стойка, переставные полки. Полки устанавливаются на быстросъемные клипы. Шаг изменения расстояния между полками – 25 мм.

Секции передвижного стеллажа оборудованы выдвижными ящикам и закрыты распашными дверями с ригельными замками. подробнее →

На внешних секциях крайнего в блоке (группе) передвижного стеллажа установлены распашные двери. Крайний стеллаж дополнительно оборудован замком. подробнее →

Преимущества конструкции

Секции стеллаж и ячейки хранения отделены друг от друга.
Конструкции легкие и прочные. Специальное профилирование деталей позволяет применять металл толщиной 0,7 – 1 мм.
Технологичный и быстрый монтаж.
Возможность установки большого количества дополнительных деталей (разделителей на полку, выдвижных ящиков, дверей и т. д.).

Габариты стеллажей

Передвижные стеллажи: серии «Л» (облегченные), «Т» (на усиленной раме), «Актив» (с электроприводом).
Стационарные стеллажи: серия «СА».

Глубина полки, мм*	200, 220, 230, 250, 270, 290, 300, 350, 360, 370, 380, 390, 400, 415, 420, 450
Длина полки, мм	750, 1000, 1250 или ЛЮБАЯ по проекту
Высота стеллажа, мм	Любая, до 3500 (зависит от выбранной серии стеллажей)
Длина передвижного стеллажа, мм	До 10000 мм
Длина стационарного стеллажа, мм	Длина линейки стационарных стеллажей любая, по проекту

*Глубина полки определят глубину одностороннего стеллажа.

www.saturngk.ru

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

шкаф для мастерской своими руками

Здесь собраны несколько примеров, как сделать шкаф для инструментов своими руками. Вещь совершенно необходимая в домашней мастерской, гараже и не только. Если у вас нет отдельного помещения, из этой статьи вы узнаете, как сделать небольшую мастерскую в шкафу – идеальный вариант для балкона, кладовки или даже прихожей.

Есть также несколько примеров, как сделать шкаф в кладовку или, если нет подсобного помещения, кладовку из шкафа, тоже неплохой вариант. Все представленные проекты с пошаговыми фото, есть схемы, чертежи, ссылки на первоисточники.

Содержание статьи:

Инструментальные шкафы
Шкафы для мастерской
Навесные шкафы в мастерскую
Шкафы для гаража
Мастерская в шкафу
Шкаф для кладовки
Шкаф для овощей

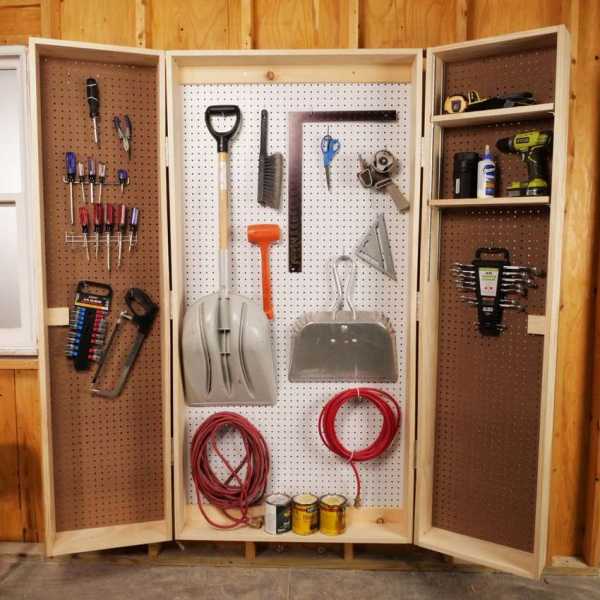

Шкаф для инструментов с дверцами

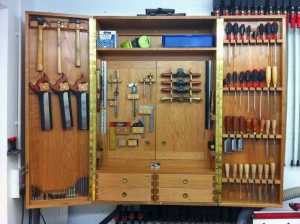

В доме всегда есть опасные инструменты и предметы, которые могут попасть в детские руки, особенно в мастерской и гараже. Запираемый шкаф для инстументов с дверцами позволяет безопасно хранить химикаты, краски, средства борьбы с вредителями, острые инструменты и другие, потенциально опасные предметы. И хотя это очень простая конструкция, но зато функциональная и не требуя большого пространства на стене.

Крючки и натяжные зажимы в задней части пэдборда и по обеим сторонам дверных проемов дают много возможностей для размещения инструмента.

Задняя панель корпуса и внутренние дверные рамы могут быть оснащены регулируемыми полками.

Конструкция представляет собой три коробки, на сборку требуется не более трех часов. Шкаф можно покрасить и использовать не только в мастерской или гараже, но в доме в качестве дополнительной кладовки.

Необходимые инструменты: дрель, торцовочная пила и горячий клей.

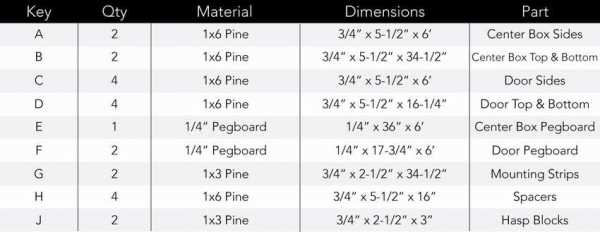

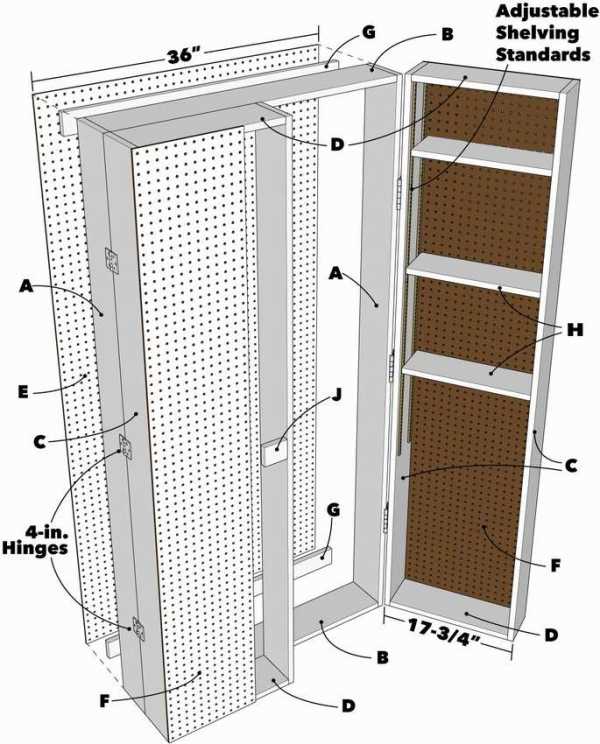

На фото вы видите чертеж шкафа для мастерской, а также список деталей с размерами в дюймах и футах. Вам необходимо перевести это все в сантиметры. Очень просто, например, написано 4 «, это 4 дюйма, умножаем на 2,54 = 10,16 см. Обозначение 6′ это 6 футов, умножаем на 30,48 = 183 см.

Инструкцию по сборке можно прочитать на сайте, ниже смотрите небольшой мастер класс на пошаговых фото.

Автор: Мэтт Боуи
Источник фото: www.familyhandyman.com/garage/storage/saturday-morning-workshop-how-to-build-a-lockable-storage-cabinet/view-all/

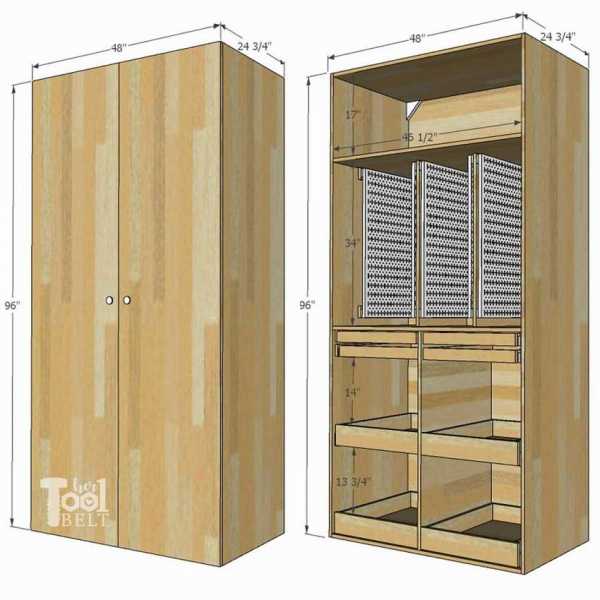

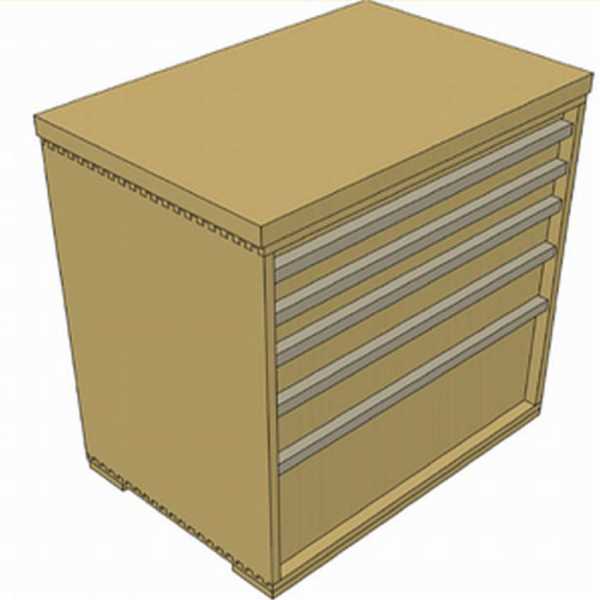

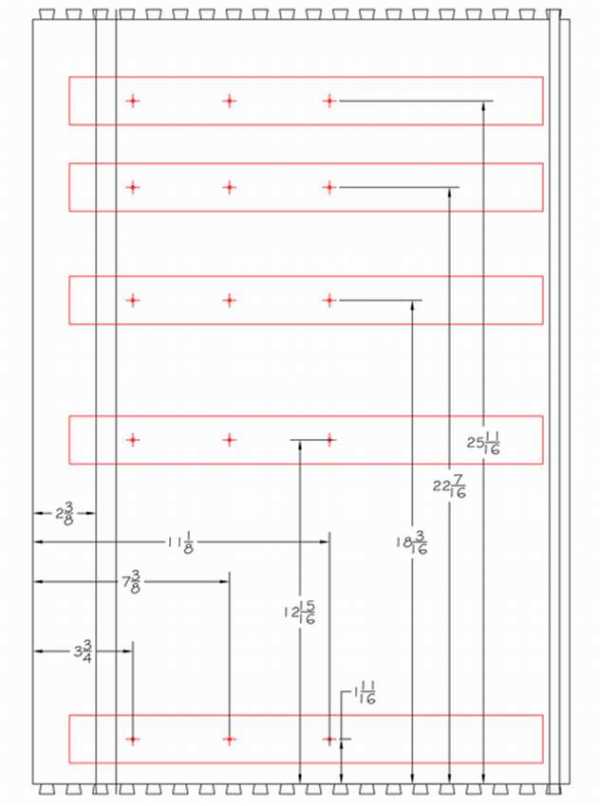

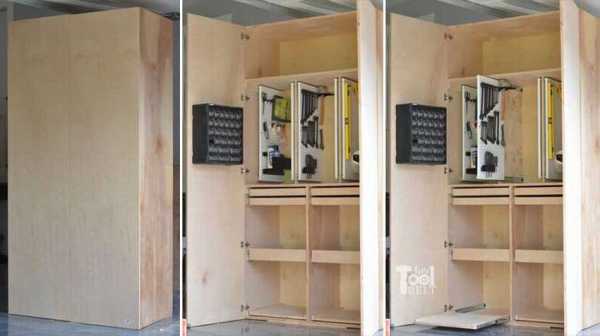

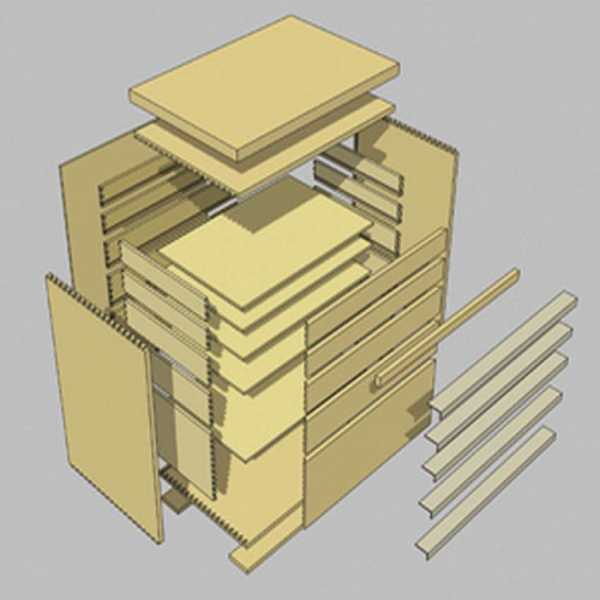

Чертежи шкафа для инструментов своими руками

Цель проекта состоит в том, чтобы создать место для всего и иметь все на своем месте. Здесь представлены чертежи шкафа для инструментов, который состоит из трех секций с уникальными функциями, позволяющими удобно организовать хранение в мастерской. Представленная на фото конструкция еще требует регулировки, шлифовки и отделки, но главное, это чертежи с размерами, с помощью которых вы сможете собрать шкаф своими руками.

Описание этапов сборки, список материалов, распиловка деталей, какие понадобятся инструменты – все это вы можете прочитать на сайте, ссылку найдете под галереей.

Источник фото: www.hertoolbelt.com/garage-hand-tool-storage-cabinet-plans/

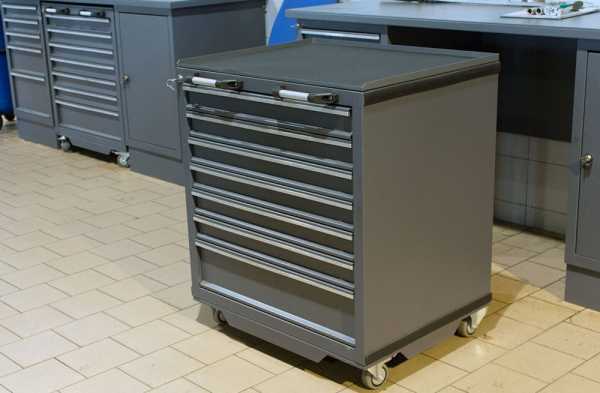

Передвижной шкаф для инструментов

На этом примере показано, как сделать мобильный шкаф для инструментов своими руками с минимальными затратами времени и материалов.

Пошаговые фото не очень подробные, поэтому, если нужна инструкция, вы ее найдете на сайте, ссылка находится под галереей. Существует много разных дизайнов для инструментальных шкафов, но если вы соберетесь покупать готовую модель, то обычно довольно тяжело выбрать именно то, что вам подходит. Одна вещь, которой обычно не хватает в большинстве готовых шкафчиков для инструментов, это большой ящик, куда можно сложить громоздкие инструменты.

Данный же дизайн довольно простой, функциональный, а главное, экономичный и универсальный.

В принципе, если вы не хотите тратить большие деньги на металлический ящик, а предпочтете сделать деревянный шкаф для инструментов своими руками, то этот вариант для вас.

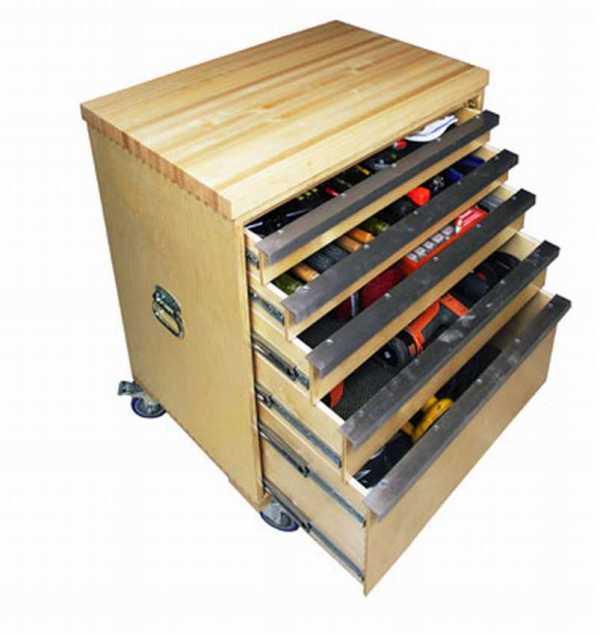

Это замечательная вещь для работы в гараже или домашней мастерской, где можно компактно сложить свои инструменты и держать их взаперти. Конструкция выглядит красиво и работает как сказка, можно перемещать плавно и тихо, а если добавит резиновые вкладыши, то инструменты в ящиках не будут стукаться и греметь.

Полиуретановые ролики и сплошной купол из кленового клевера держат его прочным и мобильным. Это такая штука, что вы можете использовать этот шкафчик даже на кухне для посуды, возможности безграничны.

Источник фото: extremehowto.com/build-a-deluxe-tool-storage-cabinet/

Маленький шкаф для инструментов

Это хоть и небольшой, но очень компактный и удобный шкаф для инструментов с шестью выдвижными ящиками, собранный, можно сказать, из подручных материалов.

Конструкция включает два полных выдвижных ящика и четыре ящика, выдвигающихся на половину длины. Всего шкафчик имеет ширину примерно 64 см. Конструкция совсем не сложная, но функциональная и с интересными деталями. Если вам понравилось, подробную инструкцию, с перечнем материалов и инструментов можно прочитать на сайте, ссылка под галереей. А ниже представлены пошаговые фото, на которых показан мастер класс, как сделать этот шкаф для мастерской своими руками.

Источник фото: www.instructables.com/id/Wooden-Tool-Storage-Drawers/

Шкаф инструментальный для мастерской

Если у вас нет места для полноценной мастерской, вот вам прекрасная альтернатива. Этот шкаф обеспечит удобное место для многих инструментов, а также складной рабочий стол (на фото не показан) в качестве верстака для работы. Кому приходилось сталкиваться с подобными проблемами, наверняка заинтересуется этим простым проектом, а представленные здесь фото инструкции помогут реализовать идею на практике.
Какие вам понадобятся материалы будет зависеть от того, что вам нужно и как собираетесь делать. Для этого конкретного инструментального шкафа автор использовал 6 листов трехслойного MDF. Доски для рамы шкафа, 6 шарниров (минимум), пластиковые ноги, замок и защелку. Если используете доски, здесь вам не нужны рамы, конструкция получится итак довольно прочная. Просто помните, что представленный шкаф измеряется в зависимости от количества древесины, которые были у автора в то время, и доступного пространства. Поэтому совсем не обязательно делать точно такую же конструкцию, вы делайте то, что отвечает вашим собственным конкретным потребностям, по этой причине здесь не указаны никакие размеры.

Мастер класс, как сделать инструментальный шкаф своими руками, показан ниже на пошаговых фото.

Источник фото: www.instructables.com/id/Tool-Cabinet/

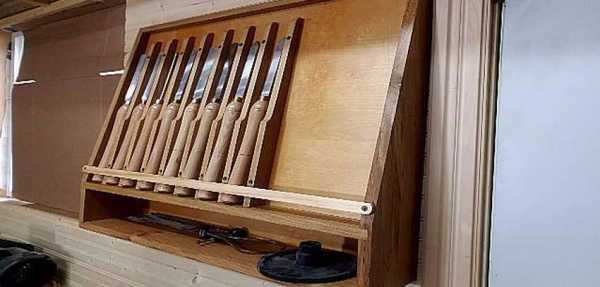

Шкаф для токарного инструмента

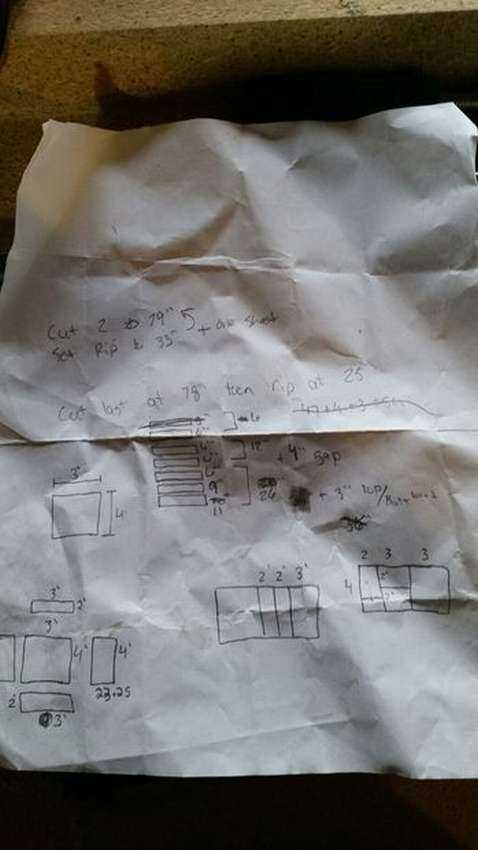

Точные размеры стойки будут зависеть от ваших потребностей и инструментов, которые вы хотите на ней хранить.

Поэтому здесь просто представлены пошаговые фото, как сделать этот шкаф для токарных инструментов своими руками без точных размеров. Это просто пример, который вы можете использовать, чтобы сделать свой шкаф для мастерской своими руками.

Источник фото: www.instructables.com/id/Lathe-Tool-Cabinet/

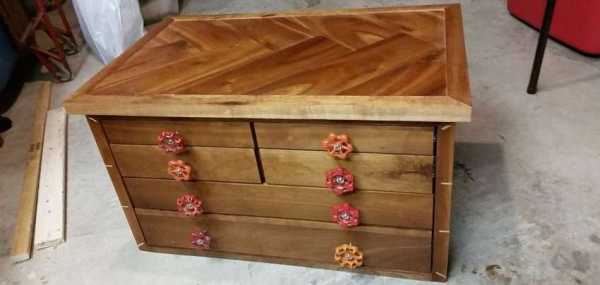

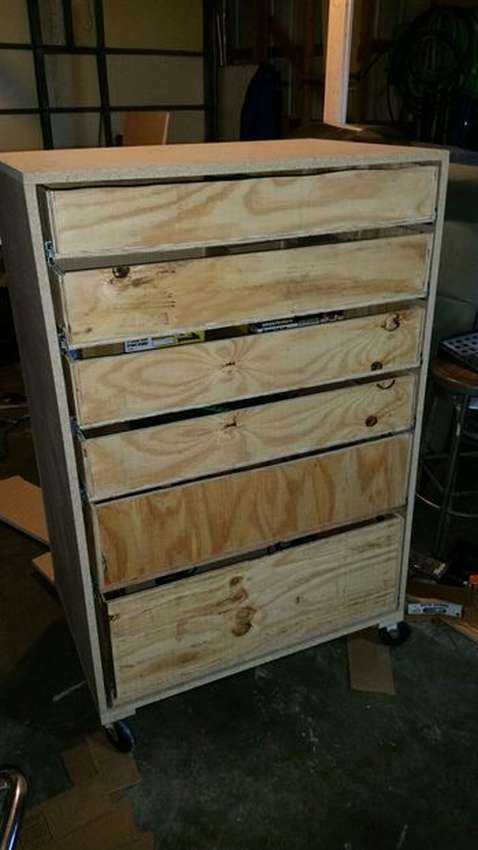

Шкаф с выдвижными ящиками для инструментов

Это шкаф для инструментов, состоящий из шести выдвижных ящиков сделать совсем не сложно.

Автор описал процесс сборки на своем сайте, ссылка под галереей. Мастер класс, как сделать шкаф для инструментов своими руками смотрите ниже на пошаговых фото.

Источник фото: www.instructables.com/id/DIY-Rolling-Tool-Chest/

Навесные шкафы для мастерской

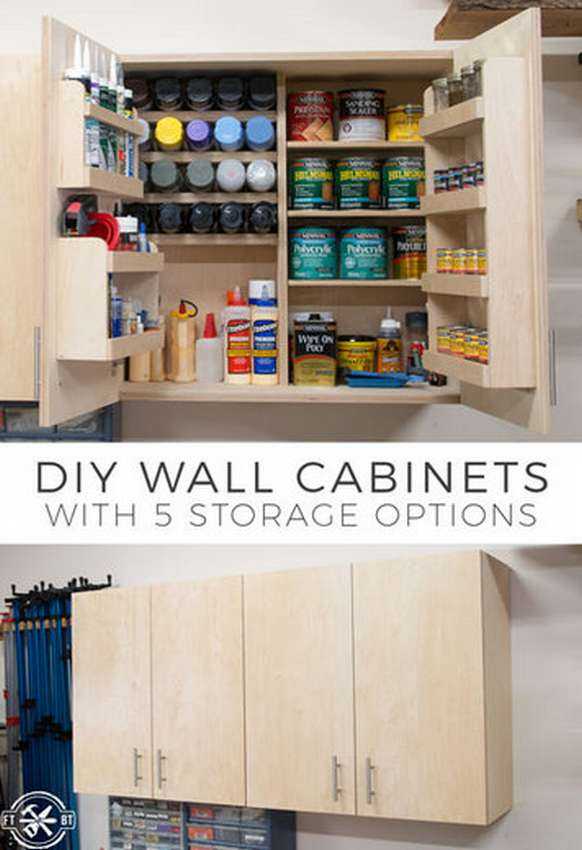

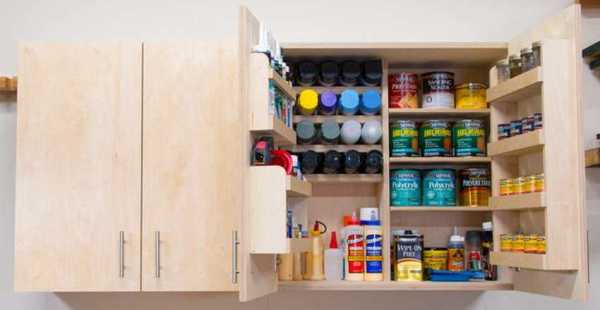

Такие навесные шкафы с пятью вариантами хранения отличное решение для домашней мастерской.

С помощью этой системы вы можете сделать индивидуальные шкафчики в соответствии с вашими конкретными потребностями. Для изготовления шкафов в основном использовалась березовая фанера, один лист 120х240 см толщиной 3/4 «, один толщиной 1/4 » размером 120х120 см и еще лист 120х240 см толщиной 3/4 «.

Порядок сборки шкафчиков для мастерской детально показан на пошаговых фото, если что-то не понятно, подробная инструкция на сайте автора, ссылку найдете под галереей.

Источник фото: fixthisbuildthat.com/how-to-build-diy-wall-cabinets-plans/

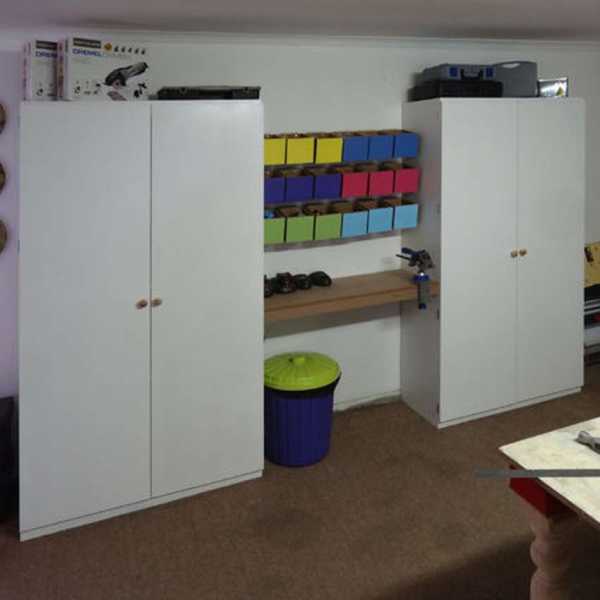

Шкафы для мастерской своими руками

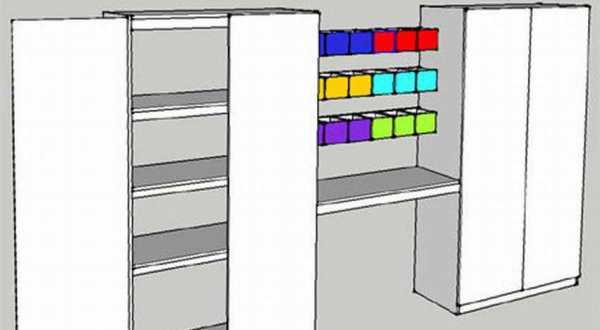

Идея проекта, сделать два шкафа с дверцами с открытой полкой между ними, на которой будут установлены красочные ящики для небольших предметов. Очень удобно, чтобы легко получить доступ к ручкам, петлям, скобкам и т. д. Теперь не будет надобности копаться в ящиках, чтобы найти какую-то мелкую деталь.

Чтобы сделать один такой шкаф для мастерской, вам понадобится МДФ или фанера:

2 листа 400 х 1800 мм — стороны
5 листов 400 x 1000 мм — полки
5 листов 50 х 1000 мм — фартуки
2 листа 514 x 1734 мм — двери
8 шарнирных соединений + 16-миллиметровые винты
4 x 50 мм винты
Наполнитель древесины
Пескоструйная наждачная бумага
Краска для отделки или прозрачный акриловый герметик
Кисточка и валик, или система распыления Bosch PFS

Как сделать шкаф для инструментов своими руками пошагово

Шаг 1: Сборка рамки. Прикрутите фартуки к верхней и нижней части.
Шаг 2: Установка полки. Вы можете установить полки на любую высоту, какую хотите. Полки закреплены точно так же, как верх и основание.
Шаг 3: Завершите сборку. Все отверстия для шурупов скрыты с помощью деревянного наполнителя.
Шаг 4: Шлифование и покраска.
Шаг 5: Завершение сборки. Четыре петли крепятся к задней части двери с помощью 16-миллиметровых шурупов, а затем двери навешиваются на раму шкафа с помощью шурупов диаметром 30 мм.
Шаг 6: Ящики для хранения. Каждый отдельный бункер склеен с использованием Pattex No More Nails. Ящики шлифуют и наносят два слоя прозрачного акрилового герметика.

Источник фото: www.instructables.com/id/Workshop-storage-cabinets/

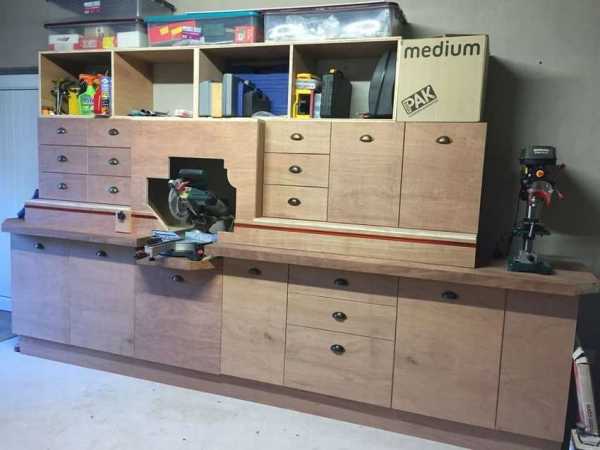

Шкаф для столярной мастерской

Пример, как сделать простой и функциональный шкаф для мастерской своими руками. По сути, это комплекс с встроенной столешницей, которая выполняет функцию верстака для торцовочной пилы. В дополнение автор проекта сделал рабочую область для небольших предметов, таких как книги, ручные инструменты, руководства и т. д., в которой использовались те же самые методы и процессы. Подробную инструкцию, как сделать шкаф для мастерской, можно прочитать на сайте, ссылка находится под галереей. Ниже смотрите пошаговые фото мастер класса.
