Расчет лестницы — онлайн калькулятор с чертежами

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать.  Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен  диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

calcstroy.ru

Расчёт онлайн | Забежные лестницы с поворотом на 90

Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

На этой странице нашего сайта размещен калькулятор для расчёта лестницы с поворотом на 90°. Он достаточно прост в использовании – вам нужно лишь ввести в соответствующие поля параметры помещения и ваши требования к будущей лестнице.

В результате калькулятор автоматически просчитает и выдаст вам подробные чертежи, в которых указаны все расчётные данные будущей конструкции. Расчёт лестницы с поворотом на 90° проводится у нас быстро, точно, с учётом самых строгих строительных норм и правил.

Если у вас останутся ещё какие-либо вопросы, звоните нам. Специально подготовленные сотрудники ответят на все ваши вопросы и помогут сделать наиболее рациональный выбор.

Параметры для расчета лестницы с поворотом на 90°

Общий чертеж лестницы

Чертеж шаблона ступеней

Чертеж тетивы

Особенности лестницы с поворотом на 90°

Особенностью такой лестничной конструкции является то, что, в отличие от прямой, лестница с поворотом на 90° состоит из двух маршей, расположенных перпендикулярно. Соединяет их поворотная площадка.

Поскольку такая конструкция состоит из большего числа элементов по сравнению с обычной прямой лестницей, расчёт лестницы с поворотом на 90° является более сложной задачей.

Важными параметрами при этом могут считаться следующие:

• Высота проёма – расстояние между чистовым полом первого и второго этажа.
• Параметры ступеней и подступенков – высота, ширина и т.д.
• Габариты самой лестницы – предполагаемые длина и ширина.

Если вы затруднитесь с расчётом лестницы с поворотом на 90°, наши сотрудники готовы прийти к вам на помощь.

Наилучшие параметры для лестницы с поворотом

Ниже мы рассмотрим наиболее приемлемые параметры конструкции, которые сделают Г-образную лестницу в вашем доме удобной, практичной и безопасной. Причём, ничего изобретать не придётся – существуют специальные строительные нормы и положения, которые регламентируют эти вопросы. В соответствующих нормативных документах прописаны размеры конструкций, требования к используемым материалам, расчет прочности и другие нюансы.

Использование таких правил позволяет гарантировать долговечность конструкции, обеспечить её комфортное использование. Так, наиболее важными в этом плане могут считаться следующие характеристики:

• Ширина лестничного пролёта – для частного дома или двухуровневой квартиры этот параметр чаще всего составляет от 90 до 110 см. если же свободного места совсем не хватает, можно заузить лестницу до 80 см.
• Высота и ширина ступенек – по современным строительным нормам оптимальная ширина ступени составляет порядка 30 см, а высота – от 15 до 17 см.
• Угол наклона лестницы – как показывает практика, наиболее комфортной для пользования является лестница, расположенная под углом от 29 до 35 градусов.
• Если мы рассчитываем деревянную лестницу, то толщина ступени должна составлять не менее 40 мм. Подступенки (если они имеются в конструкции) изготавливаются из досок толщиной порядка 30 мм.
• Высота и надёжность перил – важный вопрос в плане безопасности пользования лестницей. В современном строительстве принято делать их высотой не менее 90 см.

Воспользуйтесь нашим калькулятором, чтобы точно и правильно рассчитать лестницу с поворотом на 90°. Если у вас появятся вопросы или затруднения в процессе расчёта, обращайтесь за помощью к нашим сотрудникам.

www.lectnica.ru

Расчет лестницы с площадкой, расчет лестницы на 90°

*Типы ступеней

Как правило арматура используется в классическом типе ступеней: тип 1

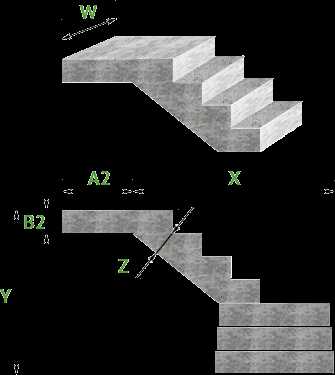

*Размеры лестницы

*Длина площадки А2

Если в конструкции вашей лестницы не предусмотрена площадка, то установите длину площадки = 0.

*Дополнительная толщина Z

Дополнительная толщина учитывается только в классическом типе лестницы: тип 1

*Параметры ступеней

*Толщина ступеней G

В классическом типе лестницы используется как толщина выступа F

*Количество ступеней С

Указывайте общее количество всех ступеней лестницы

*Количество ступеней P

Указывайте количество только нижних ступеней

zamer-doma.ru

Расчет основных размеров лестницы с поворотными ступенями 90 гр.

Высота подъема	250 см
Длина лестничного проема в плане	300 см
Ширина площадки	80 см
Количество ступеней всего	13
Поворотных ступеней	3
До поворотных ступеней	4
Толщина ступеней	5 см
Выступ ступеней	5 см
Длина верхней тетивы лестницы	248.5 см
Длина нижней тетивы лестницы	165.6 см
Расстояние на тетиве между запилами под ступени	41.4 см
Угол наклона лестницы	28° от уровня пола
Высота ступеней	19.2 см
Глубина ступеней	41.7 см
Высота подступенка	14.2 см
Внутренний угол поворотных ступеней	30°

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.

На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.
