Реле сухого хода: регулировка и установка своими руками

Реле сухого хода – это прибор предназначающийся для защиты двигателя водяного насоса от включения при отсутствии воды. Насосная техника устроена так, что вода из колодца выступает как охлаждающая жидкость, и смазка, предотвращая перегрев электромотора. Поэтому «сухой ход», когда насос функционирует без воды, приводит к серьёзным поломкам, вплоть до полного выхода оборудования из строя.

Датчик сухого хода для насоса: принцип работы

Причины исчезновения воды бывают различные – иссякла скважина, произошёл разрыв всасывающего шланга, забились фильтры.

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

Мембрана, установленная внутри корпуса реле.
Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.

Подключение реле сухого хода к насосной станции

Реле защиты сухого хода насоса чаще монтируется наверху, в защищённом от сырости месте.

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Защита скважинного насоса от сухого хода

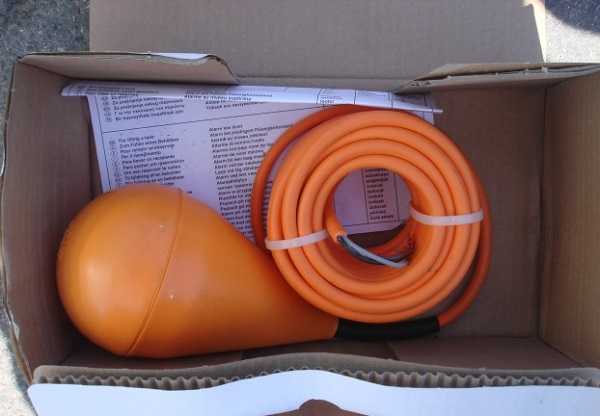

Для защиты погружных насосов обычно применяются размыкатели-поплавки.

Этот прибор состоит из герметичного корпуса, в который помещён свободно перемещающийся стальной шарик и контакты-размыкатели тока. Датчик-поплавок подключается к разрыву питающей электроцепи, точно также, как и поверхностные модификации. Поплавок опускается в воду вместе с погружным насосом, с которым он соединён тросом.

Поскольку такой прибор легче воды, что можно уже понять из названия «поплавок», он всегда стремится всплыть, но тросик не даёт ему это сделать. Поэтому датчик пребывает под таким наклоном, что шарик давит на рычажок замыкателя электроконтактов.

В этом положении оборудование спокойно включается и функционирует. Но когда уровень воды опускается ниже расположения насоса, прибор свободно повисает на крепёжном тросике, и шарик перекатывается на другую сторону корпуса, освобождая подпружиненный рычажок. Контакт размыкается, и подача электричества к двигателю блокируется.

Кроме поплавковых реле, для скважинных модификаций насосов используются и обычные, поверхностные реле. Сравнительно недавно на рынке появились также электронные приборы, отслеживающие изменение уровня воды внутри скважины, и автоматически отключающие подачу электричества насосу.

Регулировка реле сухого хода

Насос с защитой от сухого хода автоматически отключается, в зависимости от установленного показателя внутри-сетевого давления. Для регулировки данного показателя в конструкции датчика имеется специальный регулировочный винт, соединённый с пружиной.

При повороте винта вправо-влево, пружина либо расслабляется, либо сжимается. Тем самым производится установка необходимого показателя давления, при котором мембрана будет размыкать электрические контакты. На большинстве моделей защитных реле нижняя граница устанавливается на точке 1,4 атмосферы, а верхняя – порядка 2,8.

Эти заводские настройки можно изменить по своему желанию. Чтобы увеличить порог срабатывания датчика, винт пружины нужно повернуть против часовой стрелки, а для уменьшения нижней границы – вращать его следует в обратную сторону.

При ручной установке порога, необходимо следить, чтобы он был не выше давления, которое создаёт нормально работающий насос. Иначе возникает опасность, что оборудование вообще не будет реагировать на изменение напора воды, что чревато поломкой электродвигателя при сухом ходе.

vodatyt.ru

Защита от сухого хода насоса: виды, установка

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.

Что такое сухой ход насоса

Содержание статьи

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

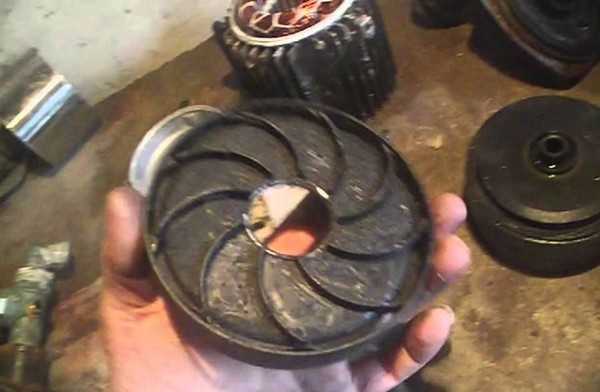

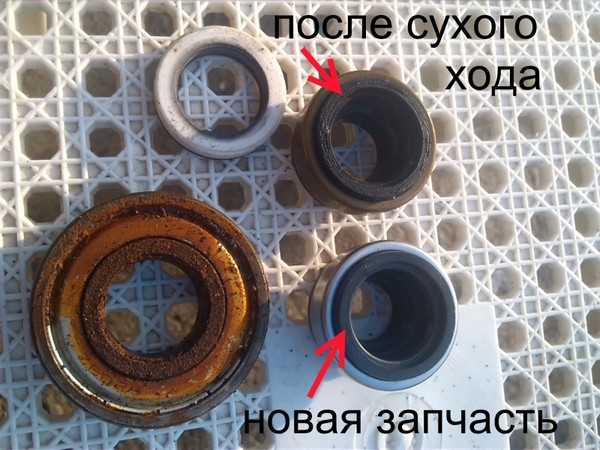

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

реле защиты от сухого хода;
устройства контроля потока воды;
датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

<div id="yandex_rtb_5" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_5",blockId:rtbBlockID,pageNumber:5,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_5").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_5");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

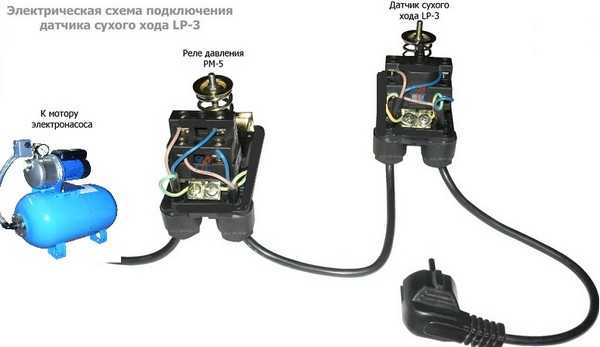

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Устройства контроля протока воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Реле (датчики) протока

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

Название	Функции	Параметры срабатывания защиты от сухого хода	Подсоединительные размеры	Страна/производитель	Цена
BRIO 2000M Italtecnica	Реле давления + датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления + реле протока	0,5 л/мин	1″ (25 мм)		75$
AL-KO	Реле давления + обратный клапан + защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления + защита от холостого хода + манометр		1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления + защита от холостого хода + манометр + обратный клапан		1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

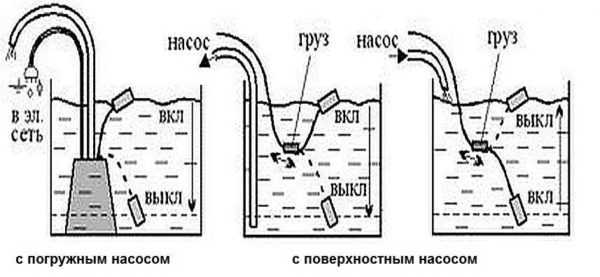

Принцип работы поплавкового выключателя

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Один и тот же прибор может контролировать разные уровни, в том числе, минимальный

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

stroychik.ru

Схема подключение реле сухого хода и реле давления

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

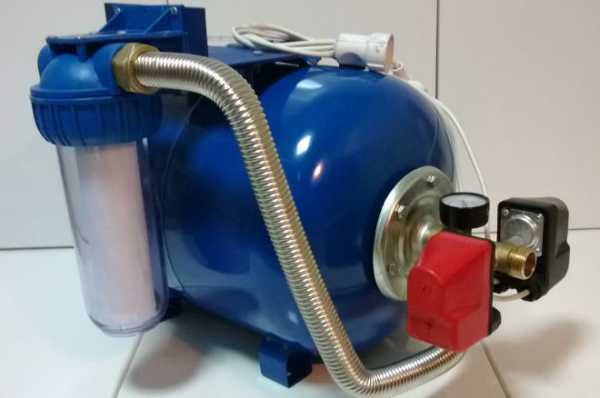

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

реле защиты насоса от сухого хода;
датчик потока воды;
реле давления с опцией защиты по сухому ходу;
датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

мембраны, являющейся одной из стенок внутренней камеры датчика;
контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

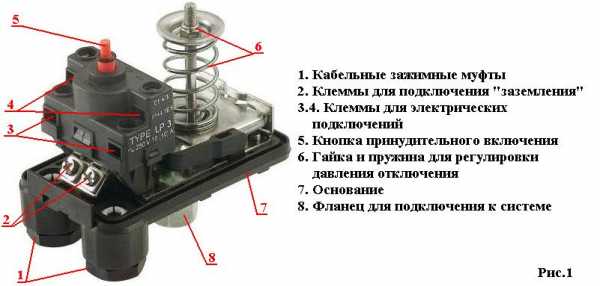

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

лепестковые;
турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

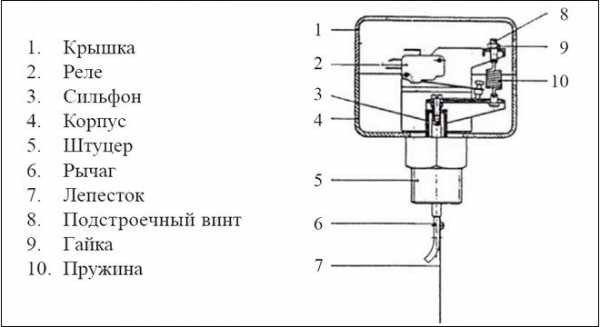

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

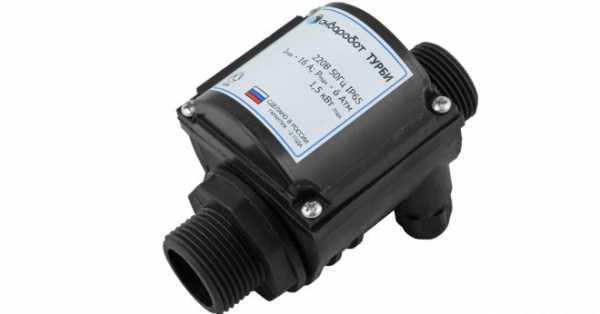

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

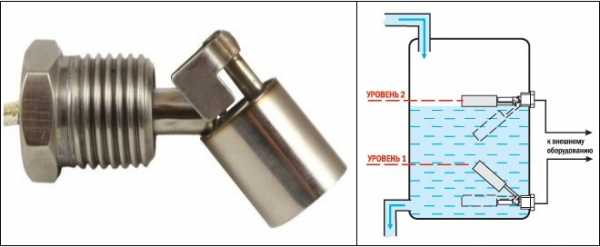

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Оценка статьи:

(голосов:

, средняя оценка:

из 5)

При падении давления в насосе устройство нуждается в защите. С этой целью применяются специальные реле. Стандартная модель состоит из штифта, набора контактов и специального кабеля для замыкания. В верхней части устройства располагается винт для регулировки. На штифте имеется небольшая пружина. Контактор в устройстве устанавливается с механизмом запуска. Корпуса чаще всего делаются из сплава алюминия. В нижней части модификаций устанавливаются патрубки разного диаметра.

Принцип работы модификации

Как работает реле сухого хода для насоса? При понижении давления внутри системы задействуется контактор. Через контакты проходит напряжение, которое подается на обмотку. Винт играет роль удерживателя. Сжимание пружины осуществляется за счет штифта. При понижении давления контакты размыкаются. Для выключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключать устройство необходимо через переходник. При этом выходной патрубок соединяется с трубкой. Кабель замыкается на клемме. Непосредственно крышка фиксируется на корпусе насоса. Чтобы затянуть выход, нужна гайка. Патрубок часто фиксируется при помощи зажима. Некоторые виды реле подключаются через проходной переходник на два выхода. Если рассматривать цепь с несколькими насосами, то используется контакторный расширитель.

Регулировка реле

С целью регулировки устройства применяется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания с датчика. Чтобы поднять уровень допустимого давления, винт проворачивается по часовой стрелке. При пониженном напряжении замедляется скорость замыкания контактов. Также проблема может заключаться в контакторе с системой запуска. Чтобы понизить уровень давления винт проворачивается против часовой стрелки. Многое в данном случае зависит от параметров реле и предельной мощности насосов.

Типы устройств

Существуют потоковые и поплавковые устройства. Модели могут делаться с одной или несколькими камерами. Модификации низкого давления подходят для насосов малой мощности. Потоковые устройства выпускаются разных размеров. Для мощных насосов есть реле высокого давления.

Потоковые устройства

На гидростанциях часто встречаются потоковые реле сухого хода для насоса. Принцип работы модификаций построен на изменении предельного давления. Происходит данный процесс за счет смены положения пластины. Она находится в нижней части корпуса. Также надо отметить, что реле указанного типа оснащаются проводными контакторами. Всего имеется одна кнопка запуска. У многих моделей применяются силовые контакты. Замыкание цепи осуществляется за счет прижима пластин. Подключение реле сухого хода для насоса происходит через переходник.

Поплавковые модели

Наиболее габаритными принято считать поплавковые реле сухого хода для насоса. Регулировка устройства происходит при помощи подкручивания винта. Принцип работы модификаций построен на смене давления. У всех моделей в корпусе находится один штифт. При этом патрубок располагается с кольцом в нижней части конструкции. У большинства реле используется ручная система настройки. Работают устройства данного типа от сети 220 В. Каркас, как правило, делается из пластика. Контактные пластины могут находиться в вертикальном положении. Большинство реле работают при низкой частоте. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота в среднем составляет 55 Гц. В верхней части модификации располагается гайка. При этом зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным. Однако важно отметить, что у моделей имеется ряд недостатков. В первую очередь специалисты говорят о том, что модели сложно настраиваются. Если говорит про реле на контакторах, то у них используется один ввод. Таки образом, часто происходят сбои. Также важно отметить, что модели не способны работать с насосами погружного типа. Подключение устройств осуществляется через кабель. Камера у реле выполнена с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Устройства высокого давления

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса. Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см. Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Однокамерные модели

Однокамерные реле сухого хода для насоса производятся с одним или несколькими штифтами. Большинство модификаций работает при низком давлении. Если рассматривать простое реле, то у него используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка располагается на штифте. Для увеличения давления в системе винт поворачивается по часовой стрелке. Если рассматривать реле сухого хода для насоса «Грундфос» (с двойным контактором), то у него используется два выхода под кабель. Минимальная частота у модификации указанного типа равняется 55 Гц.

Двухкамерные устройства

Двухкамерные устройства производятся с контакторами низкой проводимости. Большинство моделей оснащено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Выходной патрубок используется диаметром от 4.4 см. Устройства подходят для насосов высокой мощности. Работают модификации от сети 220 В. Если рассматривать модели с приводными контактами, то у них используется механизм запуска от модуля. Минимальная рабочая частота составляет 30 Гц. Каркас довольно часто изготавливается из стали. Повышение давления происходит за счет регулировки винта. Зажимная пластина в устройствах находится под контактором. Основание у реле имеется с уплотнителем. Большинство устройств оснащаются крышкой для смазки штифта.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускается от модуля. Для подключения устройства применяются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота у них минимум равняется 4 Гц. Некоторые реле делаются на приводах. Крышки, как правило, устанавливаются над штифтом. Некоторые устройства производятся с двумя зажимными пластинами. Кабель вывода отходит от контактора. Работает реле данного типа стандартно от сети 220 В.

Устройства для насосов на 2 кВт

Реле для насосов делаются, как правило, с одним штифтом. Большинство модификаций оснащаются накладками. Если рассматривать устройства с проводными контакторами, то у них имеется два выхода. Также стоит отметить, что существуют модели с опорными стойками. Корпуса чаще всего делаются из нержавейки. Кабель у реле отходит от контактора. Работают устройства от сети 220 В. Подключение к насосам происходит через патрубок.
