габариты, стандартные размеры, марки профлиста и их расшифровка

Одним из наиболее востребованных строительных материалов является профлист. Он достаточно практичен, недорог, климатоустойчив. Его используют как в индивидуальном, так и в промышленном строительстве. Для того чтобы профилировать стальной лист, его подвергают методу холодной деформации. Различают его различные марки, которые в основном обозначаются в зависимости от его геометрических размеров.

Характеристика и внешний вид

Он представляет собой кровельный материал, который необходимо оцинковать, используя метод холодной прессовки. Изначально гладкий лист приобретает волнистую форму вследствие воздействия на него пресса. В результате на нем появляются ребра жесткости, которые способствуют увеличению механической прочности и жесткости данного материала. Для защиты металлопрофиля от коррозии на него наносится специальная краска или полимерные покрытия.

Основным документом по стандартизации для рассматриваемого материала является ГОСТ 24045–2010 .

Классификация профнастила

Рассмотрим, какой бывает профнастил.

В зависимости от эксплуатационных характеристик и сферы использования выделяют его следующие категории:

  1. Стеновой — имеет наименьшую толщину стального базиса и высоту волны. Его арактерная низкая несущая способность обусловлена именно этим. В основном используется как профильный материал для возведения различных ограждений и обшивки стен.
  2. Несущий — сталь имеет большие габариты по сравнению с ранее рассмотренной категорией. Имеет высокую несущую способность. Применяется в строительстве гаражей, контейнеров, ангаров. Может использоваться в качестве кровельного материала при перекрытии помещения с односкатной или плоской крышей, имеющего большую площадь.
  3. Универсальный (кровельный) — обладает усредненными техническими характеристиками между рассмотренными выше двумя категориями. Его в основном используют для крыши.

Помимо этого, профнастил подразделяется по его покрытию на следующие виды:

  1. Оцинкованный — сталь покрывается цинком. Стандартная плотность по немецкому стандарту DIN EN 10143 составляет 275 г/кв. м. Срок его службы составляет 20 лет. Чем меньше слой данного металла, тем меньший срок службы имеет профнастил. Цинк обладает свойством летучести, в связи с чем меньший его слой быстрее обнажит стальное ядро рассматриваемого товара, что будет способствовать его более быстрому повреждению коррозией.
  2. Алюмооцинкованный — имеет большую коррозийную стойкость. Срок службы — до 30 лет.
  3. С полимерным покрытием — из синтетических смол и пластмассы, с яркой окраской. Срок службы — 50 лет.

Размеры профлиста

Все изготовители учитывают в процессе производства определенные геометрические параметры профлиста.

  • Длина. Максимальная величина данного параметра может составлять 12000 мм. При этом одни из производителей осуществляют нарезку листа, подвергшегося профилированию, кратно 1000 мм, другие — кратно 50 мм. Для покупателя нужно ориентироваться на ту длину, которая ему необходима. В случае наличия сомнений в правильности расчетов лучше приобретать большее количество необходимого материала и накладывать его внахлест. Это необходимо обязательно выполнять при определенном угле наклона кровли. Чем он больше, тем больший нахлест требуется.
  • Ширина. Эта величина указывается как общая и рабочая ширина. Это обусловлено тем, что ширина листа профнастила зависит от высоты волны. Общая ширина используется при оформлении счетов продавцами. Рабочий же параметр необходимо учитывать при расчетах необходимого количества приобретаемого материала. Он совпадает с общей шириной, из которой вычтен нахлест, составляющй одну волну. При его использовании для забора установщики пользуются общей шириной листа в том случае, если данное ограждение является секционным с размером каждой из них по одному листу. Различные марки профнастила имеют разный данный показатель. Так, у марки С75 несущего профнастила он составляет 800 мм, а у стеновой категории марки С8 — 1200 мм.
  • Толщина. В основном в нашей стране распространены листы, имеющие данный геометрический показатель в пределах 0,45−0,5 мм. В целом же колебания составляют от 0,3 до 1,2 мм. Максимальные их значения используются для несущего профнастила. ГОСТ 19904–90 допускает отклонения +/- 0,06 мм для профлиста. Чем больше данный показатель, тем дороже профлист.

Стандартный размер профлиста составляет: высота — до 2 м, длина — 2/3/6 м.

Маркировка материала

Она отражает геометрические размеры данного материала, а также его тип. В настоящее время изготовители выпускают следующие его виды: H, C, HC, М. П.

Первые три обозначения показывают классификационную единицу профиля по первому классификационному признаку: Н — несущий, С — стеновой, НС — универсальный. МП — это металлополимер, служащий материалом для кровли над мансардой.

Первое число, идущее вслед за буквой, показывает высоту листа (мм), следующее — толщину стали, служащей базисом при штамповке листа (мм), следующее — ширина листа (мм), последнее — предельная длина (мм).

На профлистах, имеющих алюмоцинковое покрытие, к маркировке добавлено буквенное обозначение АЦ.

Также существует профлист, изготавливаемый методом холодной деформации радиальным станком. В этом случае в его марке присутствует буква «Р».

Наиболее распространенным является профлист марки Р20. Он имеет рабочую ширину 1150 мм, толщину металла от 0,4 до 0,8 мм, ширину профиля 67,5 мм. Для него характерна высокая антикоррозийная стойкость, высокая механическая прочность и небольшой вес.

obrabotkametalla.info

толщина, ширина и длина профлиста

Металлопрофиль представляет собой гофрированный металлический лист. Он часто используется в разных областях строительства, сочетая в себе прочность и жесткость с легкостью и устойчивостью к коррозии. Кроме того, цена, разнообразная цветовая гамма и размеры металлопрофиля позволяют эффективно использовать его массовыми потребителями.

Профильный лист пользуется большим спросом в строительной сфере благодаря своим положительным качествам

Производство и виды профлиста

В подавляющем большинстве случаев для изготовления основы металлопрофиля используется сталь. Иногда также применяются алюминиевые или медные сплавы. Низкоуглеродистый стальной лист протягивается через систему валов определенной формы и приобретает таким образом нужный профиль. Этот процесс называется прокаткой, которая бывает холодной или горячей. Последняя реализуется на специализированных металлургических заводах при массовом производстве.

Важной характеристикой исходного сырья для изготовления профнастила является наличие защитного антикоррозионного цинкового покрытия. Его толщина может быть от 10 до 45 мкм. Иногда качество оцинковки оценивают по массе цинка в граммах на 1 квадратный метр поверхности листа. Например, европейские производители наносят около 275 г цинка на 1 м² металлопрофиля. Это соответствует толщине, равной примерно 25 мкм. Такое покрытие обеспечивает срок службы изделий 40 лет и более.

По назначению различают следующие виды профнастила:

  • стеновой;
  • несущий;
  • несуще — стеновой (универсальный).
Профнастил бывает разных видов, вид подбирается в зависимости от целей строительства

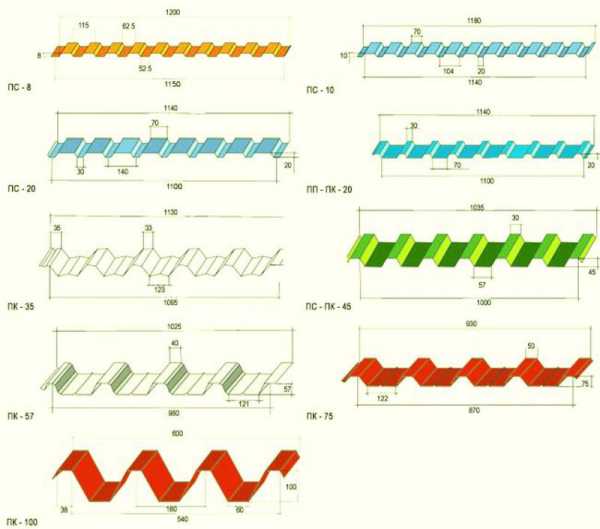

Основной размер листа металлопрофиля – это высота гофры (волны или гребня). Именно этот параметр определяет главную характеристику – жесткость материала, которая и влияет на предпочтительную сферу его употребления.

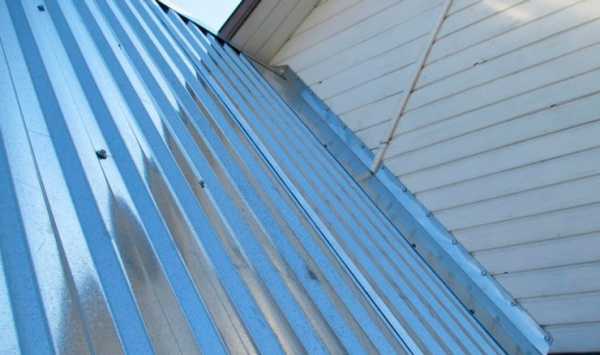

Стеновой профлист применяется в качестве облицовки стен, перегородок, для изготовления заборов и ограждений, в декоративных целях. Имеет наименьшую высоту волны от 8 до 35 мм.

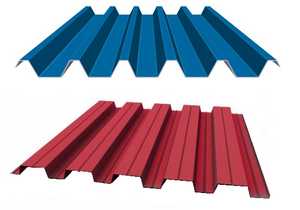

Несущий металлопрофиль используется для перекрытий в качестве опалубки, а также при кровельных работах на крышах жилых домов, гаражей, складских и иных помещений. Высота гофры от 60 до 158 мм.

Универсальный профлист может быть использован как в стеновых конструкциях, так и для устройства кровли. Высота гребня от 35 до 60 мм.

В этом видео показан способ монтажа металлического профлиста:

Размеры листов металлопрофиля

Длина профнастила изменяется от 500 мм до 12 м. Теоретически ее максимальное значение может быть во много раз больше, но чем длиннее лист, тем сложнее его перевозка и погрузочно-разгрузочные операции.

Ширина металлопрофиля бывает габаритной (полной) и монтажной (полезной). Дело в том, что при сборке часть одного листа, как правило, перекрывается рядом лежащим листом, получается нахлест. Полезная ширина меньше полной на величину этого перекрытия. Это обязательно нужно учитывать для определения полезной и общей площади заказываемого материала. Размеры профнастила по габаритной ширине бывают от 1200 до 800 мм.

Исходный стальной лист проката обусловливает толщину металлопрофиля. Она принимает значения от 0,35 до 1 мм и определяет вес, жесткость и долговечность материала.

Важно учитывать размеры профлиста при планировке постройки

Как прочитать маркировку

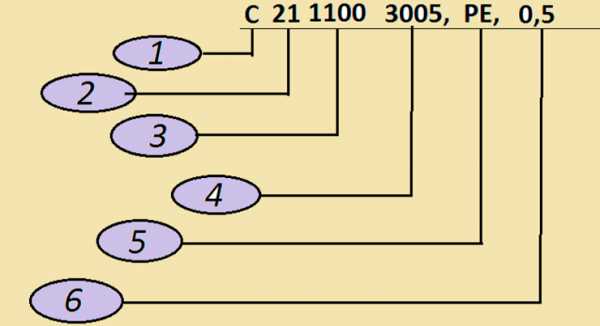

Для того чтобы потребителям было легче разобраться в основных характеристиках любой продукции, придумали маркировку. По ней, в частности, можно определить виды и размеры металлопрофиля. Структура маркировки профлиста имеет следующую последовательность:

  1. Тип профиля: С — стеновой, Н — несущий, НС — универсальный.
  2. Высота гофры в миллиметрах.
  3. Монтажная ширина металлопрофиля в мм.
  4. Номер цвета.
  5. Тип покрытия.
  6. Толщина листа в мм.
По маркировке профлиста можно определить его технические свойства

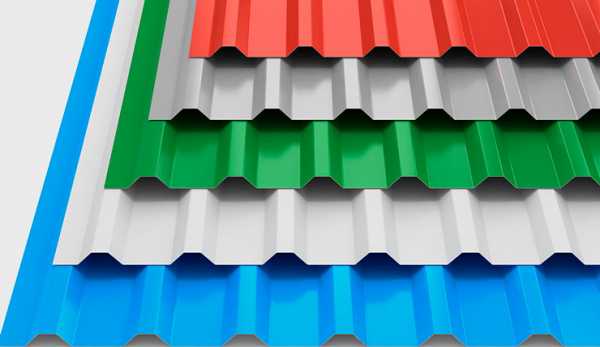

Виды защитно-декоративного покрытия

Кроме цинкового покрытия, гофролисты профнастила часто покрывают слоем полимерного материала. Он дает как дополнительную защиту металла от коррозии, так и разнообразнейшие цветовые характеристики. Благодаря этому значительно расширилась сфера применения профлиста как средства воплощения самых оригинальных дизайнерских идей.

Если раньше использовали в основном простые тона: красный, синий, зеленый, то сейчас в моде шоколадный, пепельно-черный, терракотовый, пурпурный и серый.

Из полимерных видов покрытия можно отметить следующие:

  1. Полиэстер — бывает глянцевый или матовый, самый экономичный и распространенный тип. Сочетает в себе достаточную устойчивость к выгоранию и коррозии. Износостойкость невысокая.
  2. Пурал — на него практически не влияют ни ультрафиолетовые лучи, ни атмосферные осадки с повышенным содержанием агрессивных компонентов. При обработке не дает микротрещин, устойчив к царапинам и перепадам температур. Толщина около 50 мкм.

    Профлист из поликарбоната имеет высокую прочность, но не устойчив к УФ лучам

  3. Пластизол — имеет толщину слоя 200 мкм, за счет чего позволяет создавать выпуклые декоративные узоры на поверхности. Обладает максимальной прочностью к царапинам и высокой долговечностью.
  4. Полидифторионад — чрезвычайно устойчив к выгоранию, имеет отличные грязеотталкивающие свойства. Это одно из самых дорогих покрытий, применяется при облицовке сооружений, к внешнему виду которых предъявляются повышенные требования.

Лакокрасочные покрытия позволяют сэкономить в тех случаях, когда на первый план выдвигаются условия по колористике и дизайну, а обстоятельства эксплуатации более деликатные.

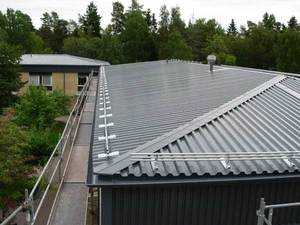

Как выбрать профлист для кровли

Планируя использовать гофрированные листы для крыши, нужно учитывать назначение помещения. Для жилого дома важны одни показатели, а для гаража, беседки, хозпостройки или большого склада – иные. Но в любом случае самыми важными показателями размеров металлопрофиля для кровли являются:

  1. Высота гофры должна быть не ниже 20 мм. Чем меньше угол наклона крыши к горизонту, тем больше должен быть этот параметр. Если площади перекрытия и расстояния между стропилами довольно значительные, то в этих случаях требуется повышенная жесткость, которую обеспечит увеличенная высота волны.
  2. Толщина листа должна быть минимум 0,45 мм, она влияет в основном на долговечность. Конечно, более толстый материал обойдется дороже, но зато экономия в этом вопросе обернется значительными издержками, если через 3-4 года прохудившаяся кровля потребует ремонта.
  3. Часто советуют выбирать длину металлопрофиля побольше, чтобы одним листом полностью укрыть весь скат крыши. Однако надо учитывать, что слишком длинные листы могут вызвать дополнительные затраты при транспортировке и монтаже.

Например, куски гофронастила длиной более трех метров сложно поднимать на крышу, не поцарапав их поверхность. В местах с поврежденным покрытием со временем может появиться ржавчина. И вместо планируемого срока службы в 30-50 лет в реальности потребуется менять длинный проржавевший лист в несколько раз раньше со всеми вытекающими последствиями.

Чтобы избежать таких проблем, лучше разбить покрытие протяженных скатов на несколько частей. При этом в местах стыков по длине листы укладываются с нахлестом не менее 100 мм. Чем круче наклон кровли, тем меньше можно делать величину нахлеста.

Если рядом с крышей растут деревья, то их ветви могут поцарапать недостаточно прочное покрытие, что повлечет за собой значительное уменьшение срока службы кровли. В этом случае лучше подобрать более стойкий вид покрытия, несмотря на его высокую стоимость.

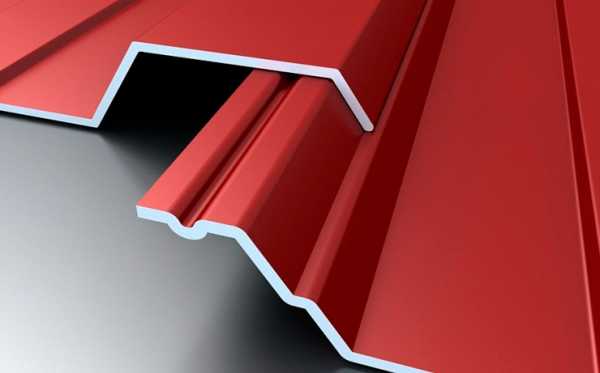

Следует также обратить внимание на наличие капиллярной канавки, которая обеспечивает отток конденсата и защищает от атмосферных осадков.

Производите монтаж профлистов на кровлю крыши четко по инструкции, чтобы получить желаеммый результат

Профлист – передовой материал

Считается, что металлопрофиль был изобретен английским инженером Генри Палмером в 1820 году. Как и все новое, его профилегибочный станок получился довольно примитивным с позиции нашего времени. Однако это было поистине революционно-техническое событие. Благодаря преобразованию формы, лист металла приобретает совершенно другие механические характеристики. Причем, меняя размеры и очертания профиля, можно изменять эти свойства в очень широком диапазоне.

Например, из размеров листа металлопрофиля для крыши самый важный – это высота гофры. Ее форма также имеет существенное значение. Она чаще всего бывает трапециевидной, волнистой или кассетной, то есть в виде буквы П.

Основные преимущества металлопрофиля: доступность по цене, большой срок службы (до 50 лет), прекрасное сочетание легкости, жесткости, прочности и гибкости, универсальность, богатая цветовая палитра, пожаробезопасность, простота монтажа.

В то же время есть и некоторые ограничения в его использовании. К примеру, не рекомендуется применять профлист на низкоскатных крышах с углом наклона меньше 10 градусов. В этом случае на кровле в местах образования застоя влаги возникает повышенный риск коррозии материала.

Кроме того, необходимо соблюдать определенную осторожность в работе, чтобы не повредить защитное полимерное покрытие.

Также поверхность металлопрофиля обладает сильными резонирующими свойствами, которые громко «дают знать о себе» во время дождя и града, поэтому нужна шумоизоляция. А высокая теплопроводность профнастила требует хорошей теплоизоляции при применении в качестве кровли в жилых домах мансардного типа.



‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

назначение определённых видов профнастила, их маркировка, длина и ширина

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: 10 или 20. Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

  1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
  2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
  3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно.

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

  • С — стеновой;
  • НС — универсальный, или кровельный;
  • Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

Размеры плоскости листа

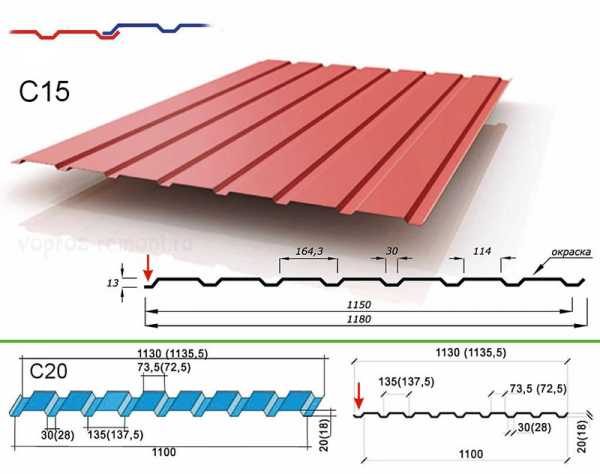

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

  1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
  2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
  3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
  4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

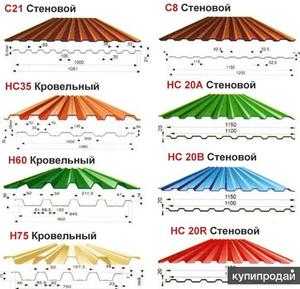

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

МаркировкаС8−1150С20А-1100НС35−1000НС75−750
Ширина габаритная/полезная, см120/115115/110106/10080/75
Толщина металла, мм0,4―0,80,4―0,80,5―1,00,7―1,2
Высота профиля, см0,81,83,57,5

Как можно заметить, тяжёлые листы с высотой гофры больше 75 мм спросом не пользуются. Стеновой профнастил и несущий востребованы по наибольшей ширине.

tokar.guru

размеры, технические характеристики, назначение в строительстве

Популярность профлиста С-8, характеристики которого позволяют его широко применять в строительстве, объясняется экономичностью и универсальностью материала. Его используют в качестве облицовочного материала, для изготовления заграждений, заборов. Лист ценится за прочность, легкость, хорошую защиту от ржавчины и доступную стоимость.

Технические характеристики и размеры

Профнастил С8, предназначенный для кровли, может иметь шероховатости на лицевой стороне, потертости и повреждения, не имеющие большого влияния на целостность защитного покрытия.

Характеристики и размеры материала могут быть разными, иметь небольшие отклонения от нормы (ширина ± 8 мм, высота ± 1 мм и длина листа ± 10 мм).

Для забора профнастил С8 должен иметь серповидность не более 1 мм на 1 м длины профиля, при этом длина листа должна быть до 6 м. А при длине свыше 6 м — не более 1,5 мм.

Волнистость листа на плоских поверхностях должна быть свыше1,5 мм и 3 мм на отгибах его кромки.

Оцинкованный профлист С8 маркируется в соответствии с требованиями ГОСТа. Понятие «Профлист С-8−1150−0,5» можно расшифровать так:

  • С — стеновой;
  • 8 (мм) — высота трапеции профиля;
  • 1 150 — рабочая ширина;
  • 0,5 — толщина металла заготовки из рулонной стали.

Профлист С8 широко используется в строительстве. Изделия отличаются размерами профиля, видом, внешним покрытием и другими техническими характеристиками.

Прокатный лист С8 имеет широкую цветовую гамму. Выбирая материал, можно попросить продавца-консультанта показать каталог и уточнить цвет. Коричневая гамма обладает различными оттенками. При монтаже листа на забор или на крышу выбирают темные и нейтральные цвета.

Достоинства профильного листа

К достоинствам профнастила С8 относятся:

  • легкая масса;
  • удобство монтажа;
  • широкая область применения.

Благодаря небольшому весу возможна установка на каркас из дерева. Можно крепить заклепками, шурупами, саморезами. Удобная и простая схема крепления. Профнастил С8 имеет огнестойкие свойства, его часто используют для обивки стен горячего цеха или дымохода.

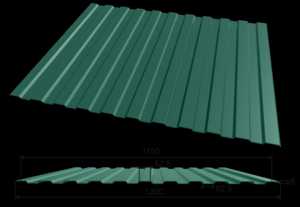

Размеры материала

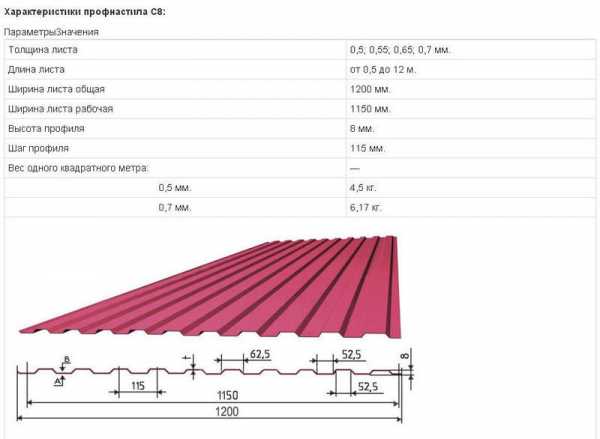

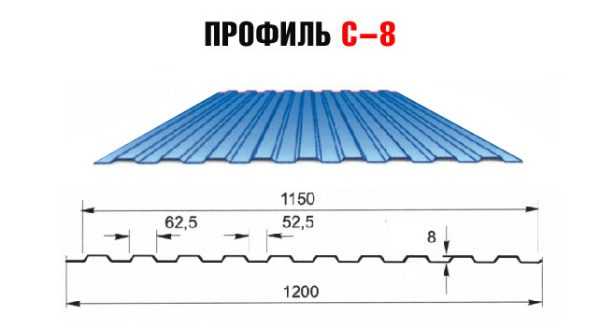

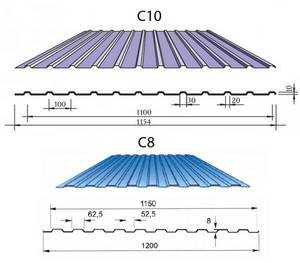

Профиль листа С8 представляет собой трапециевидную гофрированную поверхность с высотой гофры 8 мм и основанием трапеции 62,5 мм. Расстояние между волнами составляет 52,5 мм, ширина его рабочей поверхности равняется общей ширине изделия без нахлеста на смежные листы.

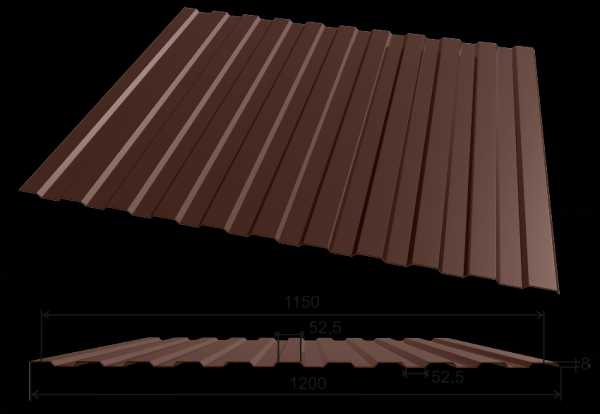

Если общая ширина равна 1 200 мм, то рабочая часть составит 1 150 мм, а расстояние между соседними гофрами (шаг волны) — 115 мм.

Толщина профильного листа колеблется от 0,4 мм до 0,6 мм.

Размеры нарезки профлиста С8 могут быть от 0,5 до 12 м, что позволяет сделать меньше стыков при монтаже кровельных покрытий.

В зависимости от толщины листа вес 1 м² изделия может достигать 5,6 кг.

Профнастил С8 бывает двух видов: оцинкованный и с полимерным покрытием, которое выполняет декоративную роль и служит защитой изделию. Благодаря покраске профильной поверхности можно выбрать любой оттенок материала.

Рабочая ширина профнастила С8 представляет собой площадь листа без учета нахлеста.

Объем закупки можно определить, исходя из площади материала.

Несмотря на сложную технологию изготовления, дешевых аналогов профнастила пока не придумали. Большой плюс в легкости транспортировки и монтаже.

Перед покупкой профиля необходимо спросить у продавца сертификат качества, который можно посмотреть в каталоге без посещения склада. Тщательно изучив все технические параметры приобретаемого материала, можно утверждать, что он применяется не только для стенового покрытия, но и для множества других строительных целей.

Если профнастил планируется для кровельных работ, то нужно учитывать показатель несущей способности листа. Он может не справиться с весовыми нагрузками, прогнуться под тяжестью снега.

Покрывать крышу профлистом необходимо на конструкциях, уклон которых не превышает 45°, иначе конструкция может рухнуть, что повлечет за собой большие расходы по восстановлению кровли. Для увеличения несущей способности листов необходимо усиление обрешетки и стропильной конструкции.

Профнастил С-8 рекомендуется выбирать с покрытием из полимеров. Такой лист долговечнее и имеет отличный вид, придавая индивидуальность зданию. С помощью полиэстера срок службы продлевается до 30 лет. Если на поверхность листа нанесен пурал, то срок эксплуатации может продлиться до 50 лет. Профлист С-8, покрытый полимером, практичнее, и имеет высокую износоустойчивость при эксплуатации. Его можно использовать в регионах с обильными осадками и сильными ветрами.

planken.guru

Профнастил марки С8 — размеры листа, технические характеристики (фото)

Профлист из оцинкованной стали считаются одним из самых практичных и универсальных строительных материалов, используемый при сооружении жилых и производственных построек, заграждений, устройства крыш. Профнастил С8-1150 – одна из самых доступных марок этого материала, которая изначально предназначалась для обшивки стен и потолков, а потому имеет невысокий профиль, но также часто используется для перекрытия крутоуклонных кровель. В этой статье мы расскажем про технические характеристики, стандартные размеры листа и особенности использования этого материала.

Содержание статьи

Технология производства

Стеновой профнастил марки С8 изготавливают методом холодного проката из стальных заготовок, толщина которых составляет 0,7-0,8 мм, согласно требованиям ТУ 1122-079-02494680-01 или ГОСТ 24045-94. В линию по производству этого материала входит разматыватель, в который устанавливается рулон тонколистовой стали марки 220, формовочная машина, придающая заготовкам нужный рельеф, а также гильотинные ножницы, производящие нарезку листа в размер, и цех покраски. Процесс изготовления профлиста обычно полностью автоматизирован, поэтому стандарты качества поддерживаются на высоком уровне. Для производства профнастила с8 используют следующие виды сырья:

  • Холоднокатаная рулонная сталь марок 220-350, изготовленная по ГОСТ Р 52246-2004, с защитным покрытием из цинка, нанесенным согласно требованиям ГОСТ 14918.
  • Оцинкованная сталь с защитно-декоративным полимерным покрытием по ГОСТ Р 52146-2003 или односторонним лакокрасочным покрытием согласно ГОСТ 30246.

Обратите внимание, что профлист марки с8 официально относится к категории «стеновой», поэтому он имеет небольшую высоту профиля, составляющую всего 8 мм, а также относительно низкую несущую способность. Зная технические характеристики, можно использовать профнастил оцинкованный С8 для возведения кровли, однако, это нужно предусмотреть при проектировании стропильного каркаса.

Стандарты качества

Профлист С8-1150 является недорогим материалом, поэтому он очень популярен в дачном и садовом строительстве, которое чаще всего ведется своими руками. К сожалению, продукция этой марки подделывается чаще других из-за постоянного спроса, поэтому покупатели часто страдают из-за ее низкого качества. При приобретении материала учитывайте, что размеры листа и внешний вид могут иметь следующие погрешности:

  1. На внешней стороне профлиста, то есть на защитно-декоративном покрытии материала могут быть небольшие потертости, но они не должны нарушать целостность слоя.
  2. По высоте профиля материал может иметь отклонение 0,1 мм, по ширине листа — 0,8 мм, по длине – 10 мм в большую или меньшую сторону.
  3. Профлист этой марки не должен обладать волнистостью листа больше 1,5 мм на плоских участках и более 3 мм на кромках и отгибах.

Важно! Всю необходимую информацию о свойствах материала можно узнать из маркировки, которой снабжается вся продукция согласно требованиям ГОСТ. Буква «С» в аббревиатуре означает, что материал относится к категории стеновой, цифра 8 говорит о том, что высота профиля составляет 8 мм, а цифра 1150 – о полезной ширине профлиста.

Профлист с лакокрасочным покрытием марки С8

Технические данные

Профнастил марки С 8 относится к материалам «эконом-класса», поэтому он активно используется на всех этапах строительства. Однако, технические характеристики профилированного листа этой категории разработаны с учетом того, что он будет использоваться в качестве стенового, то есть он имеет небольшую высоту профиля, легкий вес, не оснащается дополнительными ребрами жесткости, а также приспособлен к динамическим ветровым нагрузкам. Профлист С8-1150 имеет следующее описание:

  • Назначение – стеновой.
  • Форма профиля – трапеция, вершина которой уже основания.
  • Высота профиля – 8 мм.
  • Полезная (рабочая) ширина листа – 1150 мм.
  • Исходная толщина стальной заготовки, используемой для производства материала – 0,4-0,6 мм.
  • Вес квадратного метра материала – до 5,6 кг/м2.
  • Длина – от 0,5 до 15 метров с шагом резки 50 см.

Помните! Зная, как расшифровывается маркировка профлиста, легко можно определить, чем отличается профнастил с8 и с20. Оба эти материала относятся к стеновому типу, разница только в высоте профиля. Чем больше этот параметр, тем больше несущая способность, но меньше рабочая ширина продукции.

Размеры и технические характеристики

Варианты использования

Учитывая технические характеристики профлиста марки С8-1150, можно использовать его не только для обшивки стен, но и для выполнения других строительных операций. Важно помнить, что он обладает сравнительно низкой несущей способностью и не приспособлен для воздействия статичных весовых нагрузок. При определенных условиях этот материал применяют для:

  1. Отделки фасадов жилых, коммерческих и производственных построек.
  2. Производства сэндвич-панелей.
  3. Возведения хозяйственных построек небольшого размера (сараев, времянок, бытовок, туалетов).
  4. Строительства заборов и организации ограждений в местности с низкой ветровой нагрузкой.
  5. Возведения кровли.

Учтите, что профлист этой марки можно использовать только для кровель, уклон которых превышает 40-45 градусов. Чтобы повысить несущую способность материала, необходимо усилить стропильный каркас и обрешетку конструкции. Кроме того, рекомендуется для этой задачи рекомендуется применять профнастил с полимерным покрытием, так как он лучше противостоит коррозии и механическим повреждениям.

Способы использования

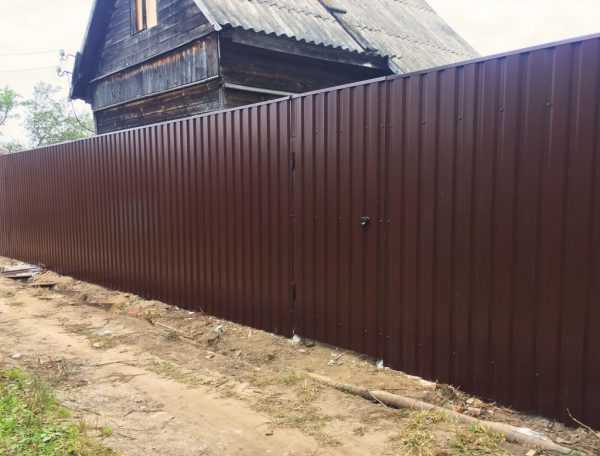

Забор из профиля С8

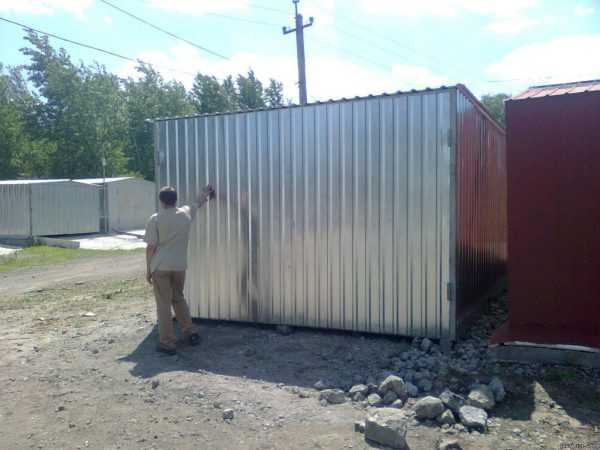

Бытовка из профлиста марки С8

Видео-инструкция

krovlyakrishi.ru

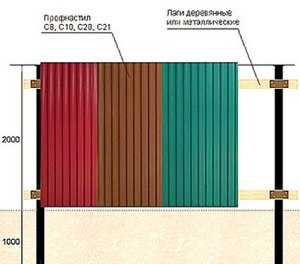

Размеры профлиста для забора: стандарты, модификации, оптимальные варианты

Когда нужно быстро установить надежное ограждение отлично подойдут металлические заборы из профлиста.

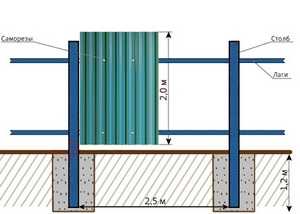

Размеры профлиста для забора можно подобрать так чтоб сделать и высокое ограждение за которым можно спрятать весь участок, а также небольшой декоративный забор для установки границ участка.

Такой вид ограждения долговечен и отлично справляется с ветровыми нагрузками.

Отдаете предпочтение деревянным ограждениям? Экономичные красивые деревянные заборы при правильной установке прослужат долгие годы.

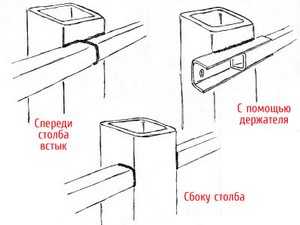

Только железные столбы для заборов обеспечат надежность забора, читайте больше здесь.

Достоинства профнастила

Еще недавно многие заборы делались из дерева, но этот материал в части возведения данных конструкций имеет ряд недостатков. Современная промышленность предложила для этих целей профнастил (профлист или металлопрофиль) – гофрированный лист из оцинкованной стали.

Основные его достоинства – это легкость монтажа, практичность, современный дизайн, прочность, долговечность, отсутствие проблем с ржавчиной и плесенью. Кроме заборов данный материал применяется для обустройства кровли, стен, щитовых ограждений, каркасных конструкций.

В отличие от листа из алюминия заборный профлист устойчив к влаге и более прочный. Хоть стальные листы характеризуются прочностью и долговечностью, но стоят дороже.

Профнастил при этом имеет дополнительное полимерное покрытие и оцинковку, что защищает сталь от коррозии и выцветания. Такое покрытие является двусторонним, а производители предлагают разнообразие расцветок.

Недостатком покрытия листов краской является проблематичность использования сварки для монтажа, поскольку краска несовместима с высокими температурами.

Забор из профлистов легко как монтировать, так и демонтировать, он хорошо защищает от ветра и шума на соседнем участке. Без хорошего забора сильный ветер может помешать пикнику или повредить саженцы.

Виды и марки

По целевому назначению профнастил является:

  1. Заборный или стеновой;
  2. Несущий;
  3. Кровельный.

Соответственно этот материал имеет разную маркировку:

  1. С – для обшивки стен, заборов и перегородок;
  2. Н – для кровли;
  3. НС – для крыши и стен.

Есть также профлист с маркировкой А и R, но для ограждений используются только А, поскольку последний не содержат гидрозатвора с краю и красится с определенной стороны.

Заборный профнастил имеет относительно небольшую толщину стального листа и высоту профиля, что позволяет материал достаточно легко монтировать вручную. Такие характеристики обеспечивают легкость и экономичность, но предполагают малые физические нагрузки.

Для приверженцев государственных стандартов следует обратить внимание, что параметры металлопрофиля и требования к листам из оцинкованной стали для заборов содержатся в ГОСТе 24045-2010.

Вам нравятся зеленые заборы из кустарников? Правильно подобранные быстрорастущие растения для живой изгороди украсят ваш приусадебный участок.

Не хотите тратить слишком много времени на уход за живой оградой? Читайте тут как сделать неприхотливую живую изгородью

Например отлично подойдут разные виды туи или спиреи. Например по этой ссылке можно прочитать про про живую изгородь из туи брабант.

Параметры марок профнастила для заборов

С целью строительства оптимального заграждения необходимо предварительно рассчитать то, какой размер профлиста для забора лучше использовать. Это позволит сэкономить время и деньги. Для сооружения заборов обычно используют профлист марок С8, С10, С21, МП20, НС 35. Цифры после букв характеризуют высоту гофры в мм.

Профнастил марки С8 имеет полезную ширину 1150 мм, полную 1200 мм с толщиной стенок от 0,4 до 0,8, а также шагом между ребрами 62,5.

Понятно, что высота профиля составляет 8 мм. Поскольку часть ширины листа расходуется на нахлест (как при стыковке шифера), то для каждой марки указывается полезная и рабочая (полная) ширина.

Лист марки С10 соответственно имеет высоту ребра 10 мм, рабочую ширину 1100, общую – 1155 мм, шаг между ребрами 45, а толщина металла – от 0,4 до 0,8.

Профлист марки С20 характеризуется высотой гофры 20 мм, рабочей шириной 1100 и полной – 1150 мм. Шаг между ребрами – 137,5, толщина металла – от 0,4 до 0,7 мм.

Профнастил марки С21 характеризуется трапециевидным профилем, со стандартными длинами листа 2, 3 и 6 м. При этом имеет ширину: полезную – 1000 мм, общую – 1051 мм. Высота профиля составляет 21 мм, толщина листа – 0,4 – 0,7 мм, а размер межу волнами — 65. Такие размеры профлиста для забора достаточно оптимальны.

Материал марки НС35 соответственно имеет высоту ребер 35 мм, полезную ширину поверхности 1000 и общую ширину 1060 мм. Шаг между ребрами равен 70, а толщина металла – от 0,7 до 0,9 мм. НС35 содержит желобки на внешних и внутренних ребрах для несъемной опалубки.

Чтоб определится с внешним видом смотрите фото заборов из металлопрофиля разной конструкции и высоты.

Оптимальная высота

При среднем росте высокого человека 170 – 185 см высоту забора лучше делать на уровне 2 м. Используя при этом профлист для забора, размер листа должен соответствовать данной высоте.

Если нужно просто обозначить границы вашего участка, например на даче, можно использовать профиль меньшей высоты. Оптимальная высота забора на даче зависит от размера дачного участка и наличия соседей.

Лучше применять материал с небольшой высотой профиля (не более 20 мм). При желании можно приобрести 10 и 15 мм. (соответственно с маркировкой НС-10 и НС-15).

В продаже можно встретить лист с толщиной 0,35 мм, который стоит дешевле (производство Китай), но такие параметры материала могут обернуться вмятинами и повреждениями забора от незначительных внешних воздействий.

Глубина профилирования для заборов считается достаточной от 6 до 20 мм при толщине металла 0,4 – 0,5 мм.

Для правильно выбора марки профлиста можно использовать специальные таблицы, которые учитывают высоту забора, пролетность, толщину металла и ветровую нагрузку. Поэтому стандартные размеры профлиста для забора имеют широкий диапазон. Такие таблицы имеет каждый серьезный производитель данного материала.

Наиболее ходовыми параметрами профлиста для забора является марка С20 с высотой волны 20 мм, которая обеспечивает достаточную прочность и оптимальную стоимость. При этом популярной толщиной металла является 0,5 мм.

На заводе металлопрофиль для заборов выпускается листами по 12 метров, но далее режется на удобную для потребителя длину: от 2 до 3 м. Наиболее распространена длина 2 м. По желанию покупателя лист может резаться на иную длину.

Классический штакетник очень надежный и простой вид заграждения. Смотрите фото штакетников из металлического профиля.

Он отлично подойдет для быстрого и экономичного возидения ограды. Читайте больше по этому адресу про забор для дачи из металлического штакетника.

А если нужен сплошной закрытый забор лучше использовать профлист. Узнайте больше на этой странице про модульный забор из профлиста.

Особенности монтажа

Одним из дизайнерских решений при сооружении забора из профнастила является его ограждение кирпичными столбами (из декоративного кирпича). Кирпич при этом укладывается вокруг труб из металла, на которых держится вся конструкция.

Конструкция забора включает обшивку, каркас и крепежные элементы. Для сооружения каркаса часто используют профильные металлические трубы с прямоугольным сечением. Металл лучше обезопасить от атмосферного влияния, а на прямоугольный профиль лучше крепить листы.

Яму для монтажа трубы следует копать на глубину ниже глубины промерзания. В противном случае труба будет выдавливаться и деформировать забор. Стандартным расстоянием между столбами является 2,5 — 3 м.

Обычно поперечные трубы крепятся на столбы в два ряда параллельно земле, но если высота забора более 2-х метров, то таких рядов может быть больше. Поперечные трубы со столбами лучше соединять с каркасом сваркой, если покрашены – кровельными саморезами. Когда забор уже полностью смонтирован после сварки сварные места лучше закрасить.

Крепеж саморезами в качестве недостатка имеет вероятность расшатывания со временем. Число саморезов примерно определяется в расчете 4 штуки на метр линии крепления, но зависит от числа лаг.

С целью лучшей сопротивляемости ветру количество саморезов на верхнюю линию крепления лучше удвоить. При монтаже листов для исключения проблем с зазорами на стыке листов (когда один край ребра больше другого) необходимо меньший край перекрывать большим.

Монтаж листов начинают с дальнего, что бы последующими перекрывать стыки. Таким образом, забор будет смотреться цельным.

Первый лист – самое ответственное дело. Его нужно крепить ровно по уровню. В случае перекоса от вертикальности последующие листы получат существенные отклонения.

Пример расчета расхода материалов

Если необходимо соорудить своими руками забор из профнастила периметром 100 м с высотой 2 м, то высота листов также должна быть соответствующей – 2 м. Если планируется установка ворот, то их ширину следует вычесть из периметра.

Столбы устанавливаются с отступом 2,5 метра, тогда число столбов составит: 100 м : 2,5 = 40. Для ворот и калитки необходимо добавить 3 столба. В итоге получается 43. Углубляться в землю они должны на 1 – 1,5 метра (как правило это ниже глубины промерзания грунта зимой).

При использовании профлиста марки С20 расход материала составит: 100 м периметра делится на 1,1 м полезной ширины и округляется в большую сторону. Получается 91 м, но лучше взять с запасом – 92 м.

При высоте забора 2 м. лучше использовать поперечные трубы в два ряда. При периметре 100 м их длина должна составить 200 м.

Если использовать 8 крепежных элемента на квадратный метр обшивки, общее число таких элементов составит: 2 м (высота) х 100 м (длина периметра) х 8 = 1600.

Правильно подобранный материал для строительства ограждения обеспечит долговечность и надежность всей конструкции.

chastokol.com

Размеры профлиста для забора — ширина, толщина, длина и вес листа

Любого владельца приусадебного или загородного участка, планирующего строительство ограждения, в первую очередь интересуют размеры профлиста для забора. Это необходимо не только для расчета количества необходимого материала, но и для планирования расстояния между опорами и крепления листа.

Основные размеры профнастила для забора — это высота трапеции или волны профиля, толщина металла, а также длина и ширина листа.

  • Размеры профлиста для забора в зависимости от его назначения и сферы применения
  • Стандартный размер профнастила для забора по ГОСТ

Размеры профлиста для забора в зависимости от его назначения и сферы применения

Профилированный лист, в зависимости от формы и высоты профиля, разделяется на три основные группы. Это стеновой профнастил, который маркируются буквой С, несущий профлист, обозначаемый буквой Н и универсальный металлический профиль, маркируемый буквами НС.

Высота трапеции стенового профнастила может быть от 8 до 44 мм. Именно от высоты профиля зависит продольная жесткость и несущая способность профилированного листа.

Несущий профнастил отличается от стенового не только высотой трапеции. Ниже для сравнения приведены внешний вид и основные размеры стенового профиля С44 и несущего профнастила Н44.

Из рисунка видно, что несущий профнастил имеет профиль, усиленный дополнительными ребрами жесткости. Это значительно увеличивает его несущую способность по сравнению со стеновыми профилями с такой же высотой гофры.

Но, в отличие от кровельных покрытий, конструкции ограждений не подвержены воздействию постоянных статических нагрузок. В связи с этим для строительства заборов чаще всего используется именно стеновой профнастил.

Исключение составляют территории с большими ветровыми нагрузками или частыми штормами. В этом случае для большей надежности могут использовать и несущий профлист.

Стандартный размер профнастила для забора по ГОСТ

Стандартные размеры профлиста для забора можно найти в ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Из приведенного ниже рисунка видно, что стандартом строго регламентируются все основные размеры профнастила для забора, цена его при этом зависит от марки стали, какая толщина профлиста для забора и из чего выполнено его защитно-декоративное покрытие.

Профнастил для забора — размеры и характеристики профилей С10 и С18
Марка
профнастила		Основные
характеристики		Профлист
для забора,
вес 1 м длины,
кг		Профнастил
для забора,
вес 1 м²,
кг		Ширина
заготовки,
мм
BB1tn
С10-899-0,69188990,695,15,71000
С10-899-0,70,75,96,6
С10-1000-0,6102210000,6105,65,61100
С10-1000-0,70,76,56,5
С18-1000-0,6102310000,6106,46,41250
С18-1000-0,70,77,47,4

Как видно из приведенной таблицы, в стандарте прописаны все основные размеры профилированного листа. Необходимо обратить внимание на то, что ширина профнастила для забора приведена в двух колонках. Это две различные величины. Одну из них называют рабочая, или полезная ширина профлиста для забора, а другую просто шириной листа.

Разница между ними в нахлесте, необходимом при креплении профлиста. Поэтому рабочая ширина профнастила меньше ширины листа именно на величину нахлеста. При этом, как тоже видно из таблицы, во всех условных обозначениях профнастила указывается именно полезная ширина.

Ширина профилированного листа может и не соответствовать стандарту. Многие производители изготавливают металлический профилированный лист по ведомственным техническим условиям (ТУ), поэтому ширина листа профнастила для забора может быть от 800 до 1850 мм.

Более широкий лист позволяет значительно увеличить ширину пролета забора из профнастила, серьезно снизив расходы на установку опорных столбов и минимизировав количество стыков и креплений. Это удобно, однако при этом появляются сложности в транспортировке и доставке подобного листа на место строительства.

Стандартом также регламентируется и толщина профнастила для забора. Вообще металлический профилированный лист может изготавливаться из металла, толщиной от 0,35 до 1,2 мм.

Толщина профлиста для забора 0,35 или 0,40 мм относится к самому низкому ценовому сегменту. Однако не следует забывать, что основной функцией забора является защита участка от проникновения посторонних. Поэтому выбирая, какой толщины профнастил для забора установить на своем участке, большинство застройщиков предпочитают стандартный профиль из металла 0,6-0,7 мм. Такой профиль сложнее повредить и невозможно согнуть перпендикулярно ребрам жесткости без специальных инструментов.

Стандартом устанавливается и длина профнастила для забора. Точнее не сама длина листа, а ее кратность. Поскольку профнастил изготавливают из рулонной стали, длина его листов может быть практически любой. Но стандарт предусматривает, что стеновой профнастил должен изготавливаться мерной длиной от 2,4 до 6,0 м, с кратностью 300 мм.

Такая длина профлиста для забора позволяет возвести ограждение необходимой вам высоты без промежуточного крепления. Это повышает прочность забора, а также серьезно увеличивает его срок службы.

Стоит отметить, что не все стандартные размеры, регламентированные ГОСТом, одинаково распространенные. Особенно это касается длины листа. Многие компании предпочитают не приобретать профилированный лист большой длины из-за сложностей в его транспортировке.

Поэтому будьте готовы, что если вам нужен 6-метровый профлист для забора, из-за подобного размера его цена при пересчете на квадратный метр может оказаться больше, чем у аналогичных листов меньшей длины. Кроме того, приобрести листы такой длины в магазинах сложно – скорее всего, вам придется обращаться напрямую к производителю.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

РубрикаРазное

Добавить комментарий
