Размеры плит перекрытия для частного дома

!

Просьба, в комментариях пишите
замечания, дополнения.

!

Плиты перекрытия

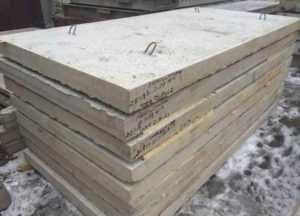

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.
Описание

На плиты перекрытий в России есть два ГОСТа:
ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»
Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:
1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;

1ПКТ — то же, для опирания по трем сторонам;
1ПКК — то же, для опирания по четырем сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
2ПКТ — то же, для опирания по трем сторонам;
2ПКК — то же, для опирания по четырем сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
3ПКТ — то же, для опирания по трем сторонам;
3ПКК — то же, для опирания по четырем сторонам;
4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;

7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.
В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.
Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.
Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

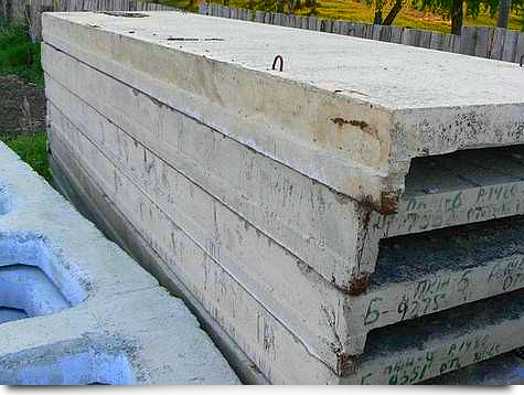

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.
Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты — длина и ширина в дециметрах — расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.
Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м2 (8 килопаскалей = 815,77 килограмм-сил/м2).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

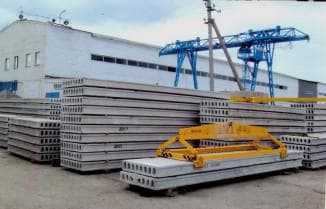

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.
Опирание плит

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:
Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.
А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона, то потребуется построить армопояс, чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича, который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

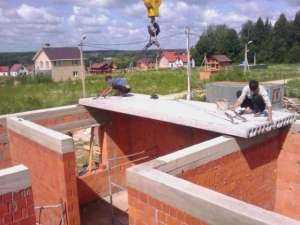

Укладка плит

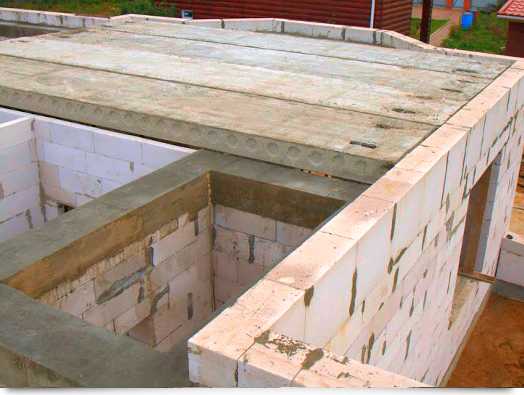

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.
Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.
Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.
Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).
Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.
В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.
Смотрите также:
Буду рад вашим комментариям по теме статьи, каким-то дополнениям.
Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.
саша
Здравствуйте. Толщина фундамента 400мм, толщина стены 560мм (400 гс+40 возд.зазор+120 кирпич), фундамент перекрыт плитами перекрытия 8й нагрузки. Свес кирпича снаружи будет 20мм, получается напуск несущей стены на плиту перекрытия 140мм (560-400-20). Выдержат ли плиты перекрытия? (дом 2этажа)
[email protected]
Кирилл
С вами ещё можно связаться?
Игорь
Здравствуйте на плиту пустотную вдоль поставили несущую стену 380 мм.после подвала, сверху нагрузили перекрытие деревянными балками, второй этаж, поставили перегородку второго этажа, и еще опирание кровли. Также нельзя делать?
Дмитрий
Игорь, здравствуйте.
Если стена опирается только на эту плиту, то, конечно, нельзя. Плиты перекрытия не для этого предназначены.
Руслан
Здравствуйте. Толщина стен 400мм положили панели пустотные 63-12 ;63-15 опирание получилось около 90-100мм.
Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа
Вокруг предусмотрен сейсмопояс .Есть ли опасность ??

Руслан
одна панель опирается на 100мм с одной стороны а с другой 80мм предусмотрен 2 эт
Илья
Здравствуйте! Подскажите пожалуйста, у меня стоит фундамент из ФБС 40, утепленный с наружи 10см пеноплексом и обложен кирпичем стоя(6см). Я хотел со всех сторон дома выпустить ПП чтобы она встала заподлицо с кирпичем. Понял, что так делать нельзя. Подскажите как быть.
аааааа
подскажите 6 см. хватит для операния плиты перекрытия
Игорь
Добрый день, строим двухэтажный дом, делаем перегородки из плит ПГП https://www.profkom64.ru/product/bloki_kirpich/plity_pgp/ Плиты клали вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича 13см, а на стену из бетона 7 см. Как думаете правильно ли все сделали?
Какие бывают плиты перекрытия
Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.
Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

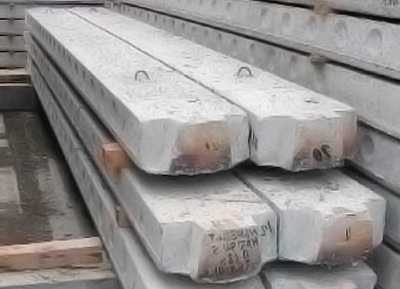

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.
Монолитные перекрытия

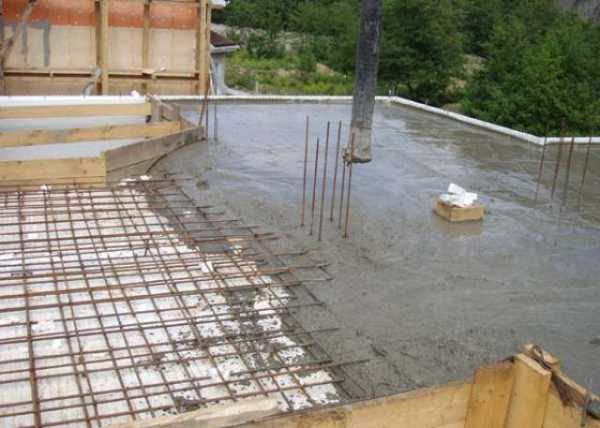

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.
Плиты перекрытия
Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:
— многопустотные,
— ребристые.
Многопустотные плиты

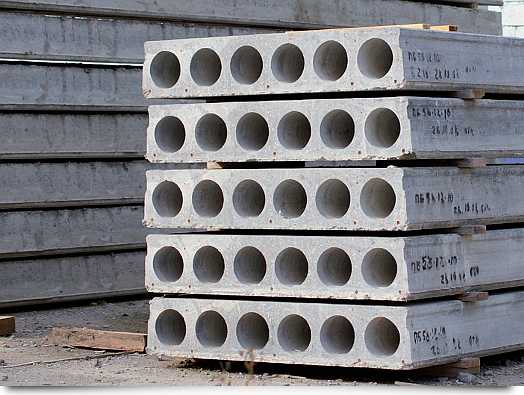

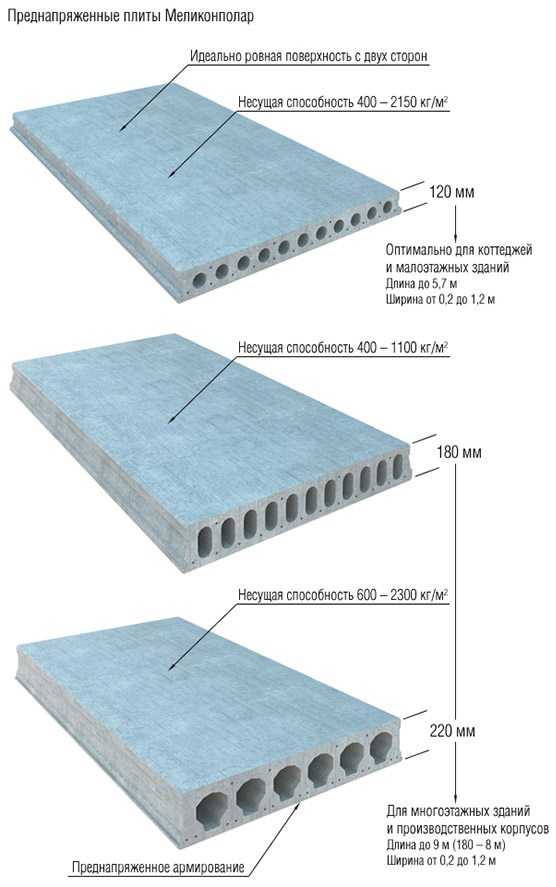

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.
Основными плюсами пустотелой плиты являются:
экономия бетона,
высокая шумоизоляция,
наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.
Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.
Плиты ПК
Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности.
Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики
Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

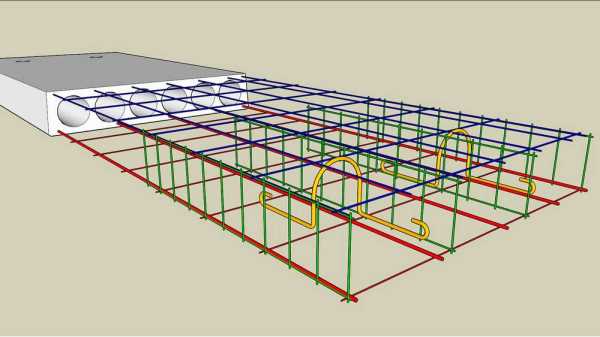

Металлический каркас внутри плиты выглядит следующим образом:
Плиты ПБ
Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.
Плиты ПНО
Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

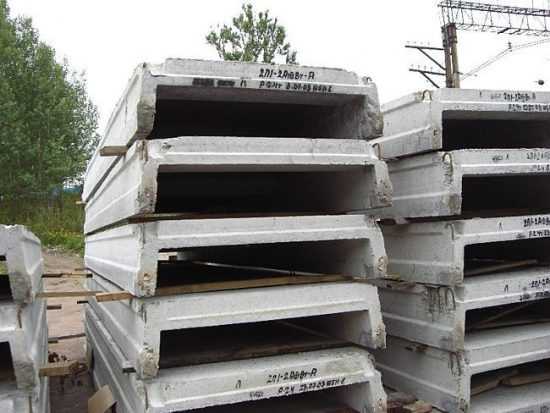

Ребристые П-образные плиты
П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.
Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.
Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.
Маркировка плит перекрытия
Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.
Опора может осуществляться:
по двум торцевым сторонам,
по трем сторонам (две торцевых и одна боковая),
по четырем сторонам.
Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.
Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.
Наличие дополнительной буквы — это повышение количества плоскостей опоры:
2ПКТ — по трем сторонам,
2ПКК — по четырем сторонам.
Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.
Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.
Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.
Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.
Буквы в конце маркировки обозначают следующее:
АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
а — в торцах использованы уплотняющие вкладыши,
т — изделие из тяжелого бетона.

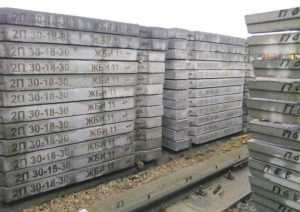

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.
Основные данные:
Марка ЖБИ
Название и товарный знак предприятия
Штамп техконтроля
Информационные данные:
Масса плиты
Дата изготовления
Монтажные данные:
Верх конструкции
Место опоры
Установочные риски
Место строповки
Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.
Виды плит перекрытия, маркировка, размеры
Пустотные плиты перекрытия

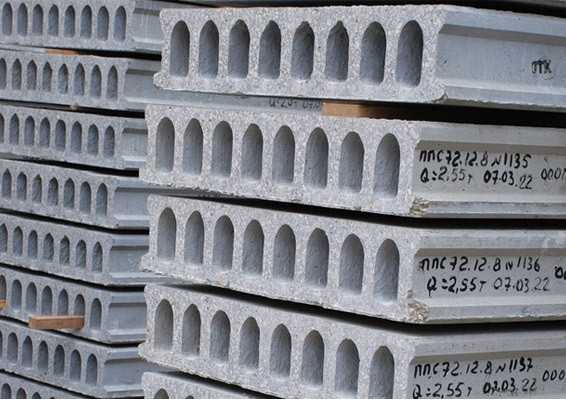

Пустотные плиты перекрытия относятся к железобетонным литым элементам, основным предназначением которых является формирование несущих конструкций того или иного строения. Для изготовления этих элементов используется качественный бетон марки не ниже В15, что, в свою очередь, является гарантией надежности и долговечности, несмотря на относительно большую массу. Современные технологии позволили наладить запуск облегченных пустотных плит перекрытия, которые могут использоваться при строительстве зданий и сооружений из газобетонных или газосиликатных блоков.
Многопустотные элементы имеют надежный металлический каркас, выполненный из высококачественной арматуры. Пустоты круглой формы, проходящие по всей длине конструкции, предназначены для увеличения сопротивляемости изделия к деформации на излом. Такая структура этих бетонных конструкций в значительной мере позволяет уменьшить общий вес плиты. Также за счет наличия пустот обеспечивается высокий уровень шумоизоляции, поэтому плиты в большинстве случаев используются при строительстве многоквартирных домов.
Общие технические характеристики пустотных плит перекрытия и сферы их применения
Пустотные плиты перекрытия изготовляются в соответствии с ГОСТ 9561-91 и имеют нижеперечисленные характеристики:
Применяемая марка бетона
В15
Расчетная нагрузка
450-1250 кгс/м.кв
Толщина
220 мм
Норматив залегания на опору
не менее 15 см
Масса
до 4 тонн
Предел огнестойкости
1 час
К основным преимуществам следует отнести те факты, что плиты не подвержены гниению, обладают влагоустойчивость, отсутствуют свойства горючести.
Наиболее востребованы пустотные элементы при возведении межэтажных и чердачных перекрытий, надподвальных плоскостей.
Размеры пустотных плит перекрытия
В настоящее время, на рынке подобной продукции пустотные плиты представлены многими типоразмерами. Эти железобетонные изделия можно классифицировать на нижеперечисленные группы:
длиной от 1,5 м до 2 м;
длиной от 2 м до 3 м;
длиной от 3 м до 4 м;
длиной от 4 м до 5 м;
длиной от 5 м до 6 м;
длиной от 6 м до 7 м.
Каждая из групп имеет свой ассортиментный набор различных вариантов изготовления, что позволяет обеспечить широкий выбор конструкций и возведение строений различных конфигураций.
Следует также обратить внимание на маркировку пустотелых элементов. Первая цифра начальной части в кодификации обозначает длину изделия, представленную в дециметрах. Второе число в первой части кодировки – ширина плиты. Вторая часть кодировки обозначает объем элемента в м/куб, а третья часть отражает расчетную массу в тоннах. К примеру, пустотный элемент перекрытия с маркировкой ПК 27-12 0,700 0,95 будет означать, что плита имеет следующие показатели: длина – 2,7 м, ширина – 1,2 м, объем 0,7 м/куб и вес – 0,95 т.
Наиболее распространены и востребованы пустотелые конструкции перекрытия с показателями длины 6260мм, 5980мм, 5780 мм, 5580 мм, 5180мм, 4780мм, 4080мм, 3580мм, 2980мм и 2380мм. При этом существует широкий выбор ширины, показатель которой применяется ко всем группам плит отличающихся длиной. Производят пустотные элементы с шириной 1590мм, 1390мм, 1190мм, 990мм, и 790мм.
Высота большинства плит у всех стандартная – 220мм., однако некоторые подклассы могут иметь увеличенную толщину – 260мм и 300мм.
В строительной практике также имеет место использования изделий с маркировкой ПГ, толщина которых составляет 260мм. Их особенность заключается в наличии так называемых грушевидных пустот, которые предназначены для опоры с обеих сторон.
Стоимость в значительной мере зависит от особенностей конструкции и размеров, качественных показателей и дополнительных особенностей. Ввиду широкого ассортимента выпускаемых подгрупп средние цены на плиты также имеют большой разрыв.
Габаритные размеры железобетонных плит перекрытия
К примеру, такие группы, как ПК26 в среднем стоят от 1900 р. до 5100 р., группа ПК32 – от 2600 р. до 5600р.
При строительстве зданий и сооружений применение типовых конструкций позволяет значительно уменьшить сроки монтажа, возведения объекта, уменьшить трудоемкость и в некоторых случаях еще и сэкономить. Так, плиты перекрытия уже давно зарекомендовали себя как незаменимый элемент при строительстве. В этой статье мы хотели привести сведения о целесообразности к применению плит для сооружения межэтажных перекрытий в жилых помещениях. Кроме того, в статье вы найдете информацию о размерах плит и их массе.
Применение плит перекрытия в жилых и не жилых помещения
Прежде всего, если вы будете использовать плиту для жилых помещений, стоит обратить внимание на пустотные плиты перекрытий. Такие плиты имеют одинаковую ровную поверхность с двух сторон, обеспечивают хорошую тепло и шумо- изоляцию, также относительно своего объема небольшой вес. Кроме того, их достоинствами является возможность перерубить их, то есть подогнать под размер. При чем такие плиты могут быть перерублены как по вдоль, так и поперек. Для нежилых помещений возможно применение шатровых плит, с усилением в виде отлива по периметру и ребристых, с отливами по сторонам. При их использовании будут видны опорные отливы. Такие плиты обладают худшей тепло и шумоизоляцией, но их основное достоинство в том, что они имеют длину до 15 метров, что может быть важно для нежилых сооружений. Также, такие плиты дешевле пустотных. Применение монолитных плит в качестве перекрытия не целесообразно, из-за высокой стоимости и низкому сопротивлению на изгиб, по сравнению со всеми выше перечисленными видами плит. Также монолитные плиты слишком тяжелые, по сравнению с другими видами плит.
Пустотные плиты перекрытия (классификация размеры, масса, несущая нагрузка)
Пустотные плиты перекрытия классифицируется по форме пустот в их сечении. Пустоты в плитах бывают разной формы овальные и неправильной формы:

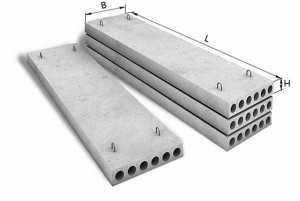

Толщина плит перекрытия всех марок равна 220 мм. Остальные размеры можно узнать из обозначения плиты.
Плиты перекрытия: виды и маркировка по ГОСТ, характеристики, размеры и цены
Например, ПК34-10 — это плита перекрытия длиной 3400 мм, шириной 990 мм, то есть 10 это 1000 мм, но с учетом допуска для укладки соседней плиты надо вычесть 10 мм. Это правило действуют для каждой из приведенных плит в таблице.
Марка плиты
Объем, м3
Вес, т
ПК21-12
0,550
0,73
ПК22-10
0,479
0,64
ПК24-12
0,628
0,843
ПК24-10
0,523
0,698
ПК26-15
0,858
1,24
ПК27-10
0,588
0,784
ПК27-12
0,707
0,949
ПК27-15
0,885
1,279
ПК28-10
0,610
0,814
ПК28-12
0,733
0,984
ПК28-15
0,918
1,326
ПК30-10
0,653
0,872
ПК30-12
0,780
1,047
ПК32-10
0,970
1,402
ПК32-12
0,697
0,903
ПК32-15
0,838
1,125
ПК33-10
1,049
1,516
ПК33-12
0,719
0,96
ПК33-15
0,864
1,293
ПК34-10
0,741
0,990
ПК34-12
0,890
1,195
ПК34-15
1,115
1,611
ПК35-10
0,762
1,017
ПК35-12
0,916
1,229
ПК35-15
1,147
1,657
ПК36-10
0,784
1,046
ПК36-12
0,942
1,265
ПК36-15
1,174
1,695
ПК37-15
1,212
1,75
ПК52-10
1,156
1,512
ПК52-12
1,361
1,827
ПК52-15
1,705
2,464
ПК60-10
1,320
1,762
ПК60-12
1,560
2,094
ПК60-15
1,950
2,817
ПК72-10
1,564
3,369
ПК72-12
1,88
4,05
ПК72-15
2,322
5,044
Нагрузка которую способны выдержать пустотные плиты перекрытия составляет до 800 кг на метр квадратный.
Шатровые, ребристые, монолитные плиты
Об остальных видах плит мы не будем рассказывать так подробно, как о пустотных. Скажем лишь, что они имеют возможные длины 5970 мм 11960 мм 17940 мм и ширину 2980 мм и 1480 мм. Они не столь интересны большинству, поскольку применяются в основном для не жилых помещений, о чем мы уже говорили ранее.
astgift.ru
все виды и стандартные размеры
Из всего многообразие железобетонных изделий, предлагаемых современным рынком, выделить надо ЖБ плиты перекрытия. Основное их назначение – межэтажные перегородки, используемые и в частном домостроении, и в городском, и в промышленном. Обозначенные плиты – это достаточно широкий модельный ряд, разграниченный по габаритам, по форме. По статистике эти железобетонные изделия являются основной продукцией, которую выпускают заводы ЖБИ.
Особенности конструкции
Конструктивно строительные плиты перекрытия – это армирующий каркас, залитый тяжелым или легким бетоном. Чаще используют первый. Все предприятия выпускают их по стандарту, который разделяется по маркам.
Многопустотные железобетонные панели ПК
Марка ПК чаще остальных используются в строительстве многоэтажных жилых домов. Ее отличительная особенность — сквозные отверстия разной формы: круглая, овальная и полукруглая. Именно пустоты сделали ПК востребованными.
Причин тому несколько:
низкая себестоимость за счет меньшего расхода бетона;
неплохие тепло- и звукоизоляционные качества;
пустоты можно использовать для прокладки коммуникационных сетей.
ПК делятся на несколько подгрупп, которые друг от друга отличаются длиною, размерами сечения, размерами пустот. В таблице ниже приведены стандартные размеры железобетонных плит перекрытия.
Тип плиты Координационные размеры плиты, мм
Длина Ширина
1ПК
2ПК
3ПК
От 2400 до 6000 включ. с интервалом 300, 7200, 7500 1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК 9000 1000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 6000 включ. с интервалом 300, 7200, 7500 От 2400 до 3600 включ. с интервалом 300
1ПК
2ПК
3ПК
От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300
4ПК От 2400 до 6000 включ. с интервалом 300, 7200, 9000 1000, 1200, 1500
5ПК 6000, 9000, 12000 1000, 1200, 1500
6ПК 12000 1000, 1200, 1500
7ПК От 3600 до 3600 включ. с интервалом 3000 1000, 1200, 1500, 1800
ПГ 6000, 9000, 12000 1000, 1200, 1500
Необходимо обозначить, что прочность панельной конструкции, ее несущая способность во многом зависят от сечения сквозных пустот. Чем меньше сечение, тем выше прочностные характеристики. К примеру, две марки: 1ПКК и 2ПКК имеют одинаковые габариты. Только у 1ПКК диаметр пустот равен 159 мм, у 2ПКК 140 мм. Получается, что у второй модели несущая способность выше.
На прочность изделий влияет и толщина панели. По стандарту предприятия выпускают три позиции: 16, 22 и 30 см. Что касается самого показателя несущей способности, то основная разновидность плит выдерживает 800 кг/м², в которых используется легкий бетон. А также выпускаются панели из напряженного бетона, которые выдерживают нагрузку 1200-1250 кг/м².
Внимание! Разнообразие панелей перекрытия по размерам дает возможность застройщику подбирать ЖБИ элементы в точности с проектом здания. Это облегчает и удешевляет строительство.
Необходимо отметить, что пустотные изделия делятся на две группы по способу производства.
Опалубочного формирования.
Безопалубочные.
Марка ПК относится к первой категории классификации. Все дело в том, что арматурный каркас укладывается в подготовленную опалубку, изготовленную из стальных листов, куда заливается бетонный раствор. Размеры многопустотной плитной панели зависят полностью от размеров опалубки, которую собирают по ГОСТу. Залитый в опалубку бетон подвергается вибрированию и тепловой обработке.
Ко второй категории относятся изделия под маркой ПБ. Их изготавливают на специальном конвейере, который собой представляет вибрационную линию. После становление бетонного раствора длинную ленту режут на отрезки требуемой длины, для чего используют специальные отрезные станки. Типоразмер определяется шагом отрезки – 10 см.
Внимание! В марку ПБ не укладывается поперечная арматура. По сути, это конструкция балочного типа. Это дает возможность разрезать их поперек или под углом 45°. Из отрезков собираются перекрытия эркеров, создаются короткие перемычки. Добавим, что иногда маркировку ПБ видоизменяют как ППС. Это одно и то же.
Именно разная технология производства круглопустотных плит перекрытия позволяет различить их и по внешнему виду, а точнее, по качеству поверхностей. Так марка ПК регламентируется ГОСТом, в котором есть допущения по размерам и наличию трещин. Материал ПБ – это высококачественные изделия с точными параметрами и прямолинейными ровными поверхностями.
Сборные ребристые (П-образные) панели
Это совершенно другая марка, изделия которой от предыдущей отличаются разительно:
нет в конструкции продольных сквозных пустот;
толщина меньше;
снабжены двумя ребрами жесткости по краям.
Используют эти панели в качестве перекрытий зданий нежилого назначения и в качестве несущих конструкций парапетов и туннелей для прокладки по ним водопроводных и тепловых сетей. Несущая способность у них достаточно высокая, как и у марки ПК, но прочность на изгиб выше. К тому же такие панели стоят дешевле за счет меньшего расхода бетона.
Высокая прочность – отличительная черта ребристых плит:
Модельный ряд, представленный на современном рынке стройматериалов, достаточно широк. Классифицируется он по размерам изделий, где толщина – это или 30, или 40 см. Первые используются в основном в качестве перемычек между последним этажом и кровельной конструкцией. Нередко такие плиты выступают в качестве пола для чердака или кровли плоской крыши. Вторые устанавливают в качестве перекрытий на крупногабаритных объектах промышленного или коммерческого назначения.
Ширина сборных изделий марки ПРТ варьируется в диапазоне 1,5-3 метров (очень редко производители выпускают семиметровые изделия), длина имеет точные показатели: 6, 12 и 18 м. На фото ниже показана таблица, где обозначены виды и размеры плит перекрытия по ГОСТу.
№ п/п Изделие Размеры, см Масса, кг
длина ширина высота
Плиты ребристые
1 ПРТм-1 117 39 9 65
2 ПРТм-2 137 39 9 76
3 ПРТм-3 157 39 9 87
4 ПРТм-4 177 39 9 100
5 ПРТм-5 197 39 12 128
6 ПРТм-6 217 39 12 141
7 ПРТм-7 237 39 12 154
8 ПРТм-8 257 39 12 167
9 ПРТм-9 277 39 12 180
10 ПРТм-10 297 39 15 197
11 ПРТм-11 317 39 15 206
12 ПРТм-12 337 39 15 227
13 ПРТм-13 357 39 15 240
Сплошные доборные конструкции
Это небольшие по ширине изделия, которые выдерживают достаточно внушительные нагрузки: 1000-3000 кг/м². По сути, это не плитные панели, а перемычки. И применяют их чаще всего в многоэтажном строительстве. Длина изделий варьируется в диапазоне 1,8-5,0 м, толщина 12 или 16 см.
Высокопрочное перекрытие можно смонтировать из сплошных перемычек:
Высокая несущая способность, пожалуй, единственное преимущество. Что касается недостатков, то можно отметить:
низкие тепло- и звукоизоляционные качества, несравнимые с маркой ПК;
большой удельный вес, составляющий от 600 до 1500 кг при небольших габаритах;
большой расход бетонного раствора с учетом все тех же небольших габаритов, а соответственно высокая цена изделий.
Монолитные конструкции
Эта разновидность железобетонных плит перекрытия по своим характеристикам, положительным и отрицательным сторонам очень похожа на доборные элементы. Их обычно используют, при строительстве здания, перекрытие которого будет подвергаться серьезным нагрузкам. К примеру, будет производиться монтаж крупногабаритного тяжелого оборудования.
Видео
Такие конструкции заливаются по месту на стройплощадке с укладкой армирующего пояса из стальной арматуры, количество и параметры которой определяются расчетами, связанными с несущей способностью перекрытия. Это удобно в том плане, что есть возможность залить перекрытие разнообразной конфигурации. И проблем в этом нет. Для заливки и формирования монолита используется опалубка.
Другие преимущества:
экономия средств на транспортировку;
возможность добавлять в бетонный раствор пластификаторы, добиваясь тем самым необходимых свойств, к примеру, повышенной влагостойкости, морозостойкости или сопротивляемости высоким температурам.
Монолитные конструкции считаются более прочными, чем все остальные плитные изделия. Но их себестоимость самая высокая за счет большого количества арматуры и бетона, за счет больших трудозатрат, связанных с обустройством опалубки, сборкой арматурного пояса, ухаживанием за залитым бетонным раствором. При этом монолитная конструкция долго набирает марочную прочность (до 28 дней), и это при благоприятных условиях высыхания. Поэтому использование таких конструкций только продлевает сроки строительства.
Разнообразие дает возможность выбирать те панели, которые подходят для строительства зданий с разными требованиями и по размерам, и по несущей способности сооружения. В частном домостроении используют только пустотелые изделия, которые и по цене ниже, и по прочности остальным не уступят.
stroitelstvo.guru
Размеры плит перекрытия для частного дома
Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.
Содержание:
Размеры плит
Пустотные и многопустотные плиты
Требования к плитам перекрытия
Плиты перекрытия ребристые
Стандарт маркировки бетонных плит
Размеры плит
Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.

Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.
Пустотные и многопустотные плиты
Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.
Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.
Требования к плитам перекрытия
Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.
Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.
Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.
Плиты перекрытия ребристые
Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.
Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.
Стандарт маркировки бетонных плит
Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.
К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.
Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.
stroydetali.com
Пустотные плиты перекрытия: сортамент, размеры, гост
Строительство зданий любого назначения можно существенно облегчить, если использовать стандартные унифицированные элементы. Одними из основных строительных единиц считаются плиты перекрытия. В нашей статье мы расскажем о железобетонных конструкциях плит перекрытия.
Это самый распространенный и экономичный вариант, обладающий существенными преимуществами перед другими материалами. Сортамент бетонных плит также достаточно широк, что позволит варьировать размерами и подобрать решение для любой архитектурной задачи.
Почему стоит выбрать из железобетона
Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями. Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных.
Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.
Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.
На видео – сортамент и размеры плит перекрытия:
Классификация согласно ГОСТ
Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.
Классификация изделий ведется по всем показателям:
Тип конструкции.
Габаритные размеры.
Класс используемой арматуры.
Вид бетона.
Дополнительная стойкость к внешним воздействиям.
Конструктивные особенности.
В статье можно узнать о размерах плит перекрытия пустотных по госту.
Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.
Тип конструкции согласно классификации ГОСТ
Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.
Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи. О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.
Основные обозначения типа конструкции железобетонных изделий:
№ п/п: Условное обозначение: Наименование изделия:
1. С Сваи.
2. Ф Фундаменты (столбчатые, плиточные).
3. ФЛ Фундаменты ленточные.
4. ФО Фундаменты под оборудование.
5. ФБ Фундаментные блоки.
6. БФ Балки фундаментные.
7. К Колонны.
8. КЭ Колонные эстакады (для трубопроводов).
9. Р Ригели.
10. Б Балки (общее обозначение).
11. БК Балки под краны.
12. БО Балки обвязочные.
13. БП Балки подстропильные.
14. БС Балки стропильные.
15. БЭ Балки под эстакады.
16. БТ Балки тоннелей.
17. ФП Фермы подстропильные.
18. ФС Фермы стропильные.
19. П Плиты перекрытий монолитные.
20. ПД Плиты днищ тоннелей и каналов под коммуникации.
21. ПТ Плиты перекрытий тоннелей и каналов под коммуникации.
22. ЛК Лотки каналов.
23. ПК Питы перекрытия с круглыми пустотами.
24. ПП Плиты под парапет.
25. ПО Плиты под окна.
26. ОП Опорные подушки.
27. ЛМ Лестничные марши.
28. ЛП Лестничные площадки.
29. ЛС Лестничные ступени.
30. ЛБ Лестничные балки, косоуры.
31. СБ Стеновые блоки.
32. СБЦ Стеновые блоки цокольные.
33. ПС Панели стеновые.
34. ПГ Панели перегородок.
35. ПР Перемычки.
36. СТ Стенки под опоры.
37. Ш Шпалы железобетонные для железной дороги.
38. Т Трубы железобетонные безнапорные раструбные.
39. ТФ Трубы железобетонные безнапорные фальцевые.
40. ТН Трубы железобетонные напорные виброгидропрессованные.
41. БТ Бетонные трубы.
Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.
Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.
Дополнительные сведения
Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.
Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.
Основные виды бетона:
Легкий бетон — «Л».
Жаростойкий — «Ж».
Силикатный — «С».
Ячеистый — «Я».
Мелкозернистый — «М».
Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.
По ссылке описаны плиты перекрытия пк гост, и где их применять
Классификация бетонной поверхности:
Бетон нормальной проницаемости — «Н».
Бетон пониженной проницаемости — «П».
Бетон особой проницаемости — «О».
Если бетонные конструкции разработаны с учетом сейсмоопасной местности и способны выдерживать до 7 балов колебаний, в маркировке присутствует отметка «С».
Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.
В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.
Габаритные размеры изделий
Для обеспечения большей унификации конструкций в названии указываются также и типоразмеры. Это могут быть конструкционные или координационные размеры. В случае с плитами перекрытия принято использовать следующую систему: если марка плиты ПК 20-10.8, это означает габаритные размеры 1980×990×220. В данном случае несоответствие указывает на необходимы при монтаже допуска. Толщина стандартных плит обычно 220 мм, для облегчения возведения зданий под любые размеры.
Информация для тех, кто будет делать ремонт в квартире, где потолки изготовлены из плит перекрытия. Для того, что бы приклеить какой-либо отделочный материал к потолку нужно подобрать правильный клей, например клей для плитки из пенопласта. Более подробно можно прочитать здесь.
Основные габаритные размеры пустотных плит перекрытия:
№ п/п: Марка плиты: Длина изделия, мм: Ширина изделия, мм: Вес, т: Объем, м³:
1. ПК 17-10.8 1680 990 0,49 0,36
2. ПК 17-12.8 1680 1190 0,61 0,44
3. ПК 17-15.8 1680 1490 0,65 0,55
4. ПК 18-10.8 1780 990 0,38 0,38
5. ПК 18-12.8 1780 1190 0,65 0,46
6. ПК 18-15.8 1780 1490 0,86 0,58
7. ПК 19-10.8 1880 990 0,55 0,4
8. ПК 19-12.8 1880 1190 0,69 0,49
9. ПК 19-15.8 1880 1490 0,9 0,62
10. ПК 20-10.8 1980 990 0,61 0,44
11. ПК 20-12.8 1980 1190 0,76 0,54
12. ПК 20-15.8 1980 1490 1,0 0,68
13. ПК 21-10.8 2080 990 0,65 0,475
14. ПК 21-12.8 2080 1190 0,8 0,571
15. ПК 21-15.8 2080 1490 0,97 0,71
16. ПК 22-10.8 2180 990 0,725 0,497
17. ПК 22-12.8 2180 1190 0,85 0,6
18. ПК 22-15.8 2180 1490 1,15 0,751
19. ПК 23-10.8 2280 990 0,785 0,52
20. ПК 23-12.8 2280 1190 0,95 0,62
21. ПК 23-15.8 2280 1490 1,179 0,78
22. ПК 24-10.8 2380 990 0,745 0,56
23. ПК 24-12.8 2380 1190 0,905 0,68
24. ПК 24-15.8 2380 1490 1,25 0,78
25. ПК 26-10.8 2580 990 0,825 0,56
26. ПК 26-12.8 2580 1190 0,975 0,68
27. ПК 26-15.8 2580 1490 1,325 0,84
28. ПК 27-10.8 2680 990 0,83 0,58
29. ПК 27-12.8 2680 1190 1,01 0,7
30. ПК 27-15.8 2680 1490 1,395 0,87
31. ПК 28-10.8 2780 990 0,875 0,61
32. ПК 28-12.8 2780 1190 1,05 0,73
33. ПК 28-15.8 2780 1490 1,425 0,91
34. ПК 30-10.8 2980 990 0,915 0,65
35. ПК 30-12.8 2980 1190 1,11 0,78
36. ПК 30-15.8 2980 1490 1,425 0,98
37. ПК 32-10.8 3180 990 0,975 0,69
38. ПК 32-12.8 3180 1190 1,2 0,83
39. ПК 32-15.8 3180 1490 1,6 1,04
40. ПК 33-10.8 3280 990 1,0 0,71
41. ПК 33-12.8 3280 1190 1,3 0,86
42. ПК 33-15.8 3280 1490 1,625 1,08
43. ПК 34-10.8 3380 990 1,05 0,74
44. ПК 34-12.8 3380 1190 1,24 0,88
45. ПК 34-15.8 3380 1490 1,675 1,11
46. ПК 36-10.8 3580 990 1,075 0,78
47. ПК 36-12.8 3580 1190 1,32 0,94
48. ПК 36-15.8 3580 1490 1,75 1,17
49. ПК 38-10.8 3780 990 1,15 0,82
50. ПК 38-12.8 3780 1190 1,39 0,99
51. ПК 38-15.8 3780 1490 1,75 1,24
52. ПК 39-10.8 3880 990 1,2 0,85
53. ПК 39-12.8 3880 1190 1,43 1,02
54. ПК 39-15.8 3880 1490 1,8 1,27
55. ПК 40-10.8 3980 990 1,2 0,87
56. ПК 40-12.8 3980 1190 1,475 1,04
57. ПК 40-15.8 3980 1490 1,92 1,3
58. ПК 42-10.8 4180 990 1,26 0,91
59. ПК 42-12.8 4180 1190 1,525 1,09
60. ПК 42-15.8 4180 1490 1,97 1,37
61. ПК 43-10.8 4280 990 1,26 0,93
62. ПК 43-12.8 4280 1190 1,57 1,12
63. ПК 43-15.8 4280 1490 2,0 1,4
64. ПК 44-10.8 4380 990 1,29 0,95
65. ПК 44-12.8 4380 1190 1,61 1,15
66. ПК 44-15.8 4380 1490 2,06 1,44
67. ПК 45-10.8 4480 990 1,33 0,98
68. ПК 45-12.8 4480 1190 1,62 1,17
69. ПК 45-15.8 4480 1490 2,11 1,47
70. ПК 48-10.8 4780 990 1,425 1,04
71. ПК 48-12.8 4780 1190 1,725 1,25
72. ПК 48-18.8 4780 1490 2,25 1,57
73. ПК 51-10.8 5080 990 1,475 1,11
74. ПК 51-12.8 5080 1190 1,825 1,33
75. ПК 51-15.8 5080 1490 2,475 1,67
76. ПК 52-10.8 5180 990 1,53 1,13
77. ПК 52-12.8 5180 1190 1,9 1,36
78. ПК 52-15.8 5180 1490 2,42 1,7
79. ПК 53-10.8 5280 990 1,6 1,13
80. ПК 53-12.8 5280 1190 1,91 1,38
81. ПК 53-15.8 5280 1490 2,46 1,73
82. ПК 54-10.8 5380 990 1,6 1,17
83. ПК 54-12.8 5380 1190 1,95 1,41
84. ПК 54-15.8 5380 1490 2,525 1,76
85. ПК 56-10.8 5580 990 1,65 1,22
86. ПК 56-12.8 5580 1190 2,01 1,46
87. ПК 56-15.8 5580 1490 2,6 1,85
88. ПК 57-10.8 5680 990 1,675 1,24
89. ПК 57-12.8 5680 1190 2,05 1,49
90. ПК 57-15.8 5680 1490 2,75 1,86
91. ПК 58-10.8 5780 990 1,71 1,24
92. ПК 58-12.8 5780 1190 2,07 1,51
93. ПК 58-15.8 5780 1490 2,73 1,89
94. ПК 59-10.8 5880 990 1,775 1,26
95. ПК 59-12.8 5880 1190 2,11 1,54
96. ПК 59-15.8 5880 1490 2,825 1,93
97. ПК 60-10.8 5980 990 1,775 1,3
98. ПК 60-12.8 5980 1190 2,15 1,57
99. ПК 60-15.8 5980 1490 2,8 1,96
100. ПК 62-10.8 6180 990 1,83 1,35
101. ПК 62-12.8 6180 1190 2,21 1,62
102. ПК 62-15.8 6180 1490 2,91 2,03
103. ПК 63-10.8 6280 990 1,86 1,37
104. ПК 63-12.8 6280 1190 2,25 1,65
105. ПК 63-15.8 6280 1490 3,0 2,09
106. ПК 64-10.8 6380 990 1,88 1,39
107. ПК 64-12.8 6380 1190 2,26 1,67
108. ПК 64-15.8 6380 1490 3,0 2,09
109. ПК 65-10.8 6480 990 1,9 1,41
110. ПК 65-12.8 6480 1190 2,29 1,7
111. ПК 65-15.8 6480 1490 3,02 2,12
112. ПК 66-10.8 6580 990 1,94 1,43
113. ПК 66-12.8 6580 1190 2,32 1,72
114. ПК 66-15.8 6580 1490 3,1 2,16
115. ПК 67-10.8 6680 990 1,96 1,45
116. ПК 67-12.8 6680 1190 2,44 1,75
117. ПК 67-15.8 6680 1490 3,23 2,19
118. ПК 68-10.8 6780 990 2,01 1,48
119. ПК 68-12.8 6780 1190 2,5 1,79
120. ПК 68-15.8 6780 1490 3,3 2,25
121. ПК 69-12.8 6880 1190 2,54 1,78
122. ПК 69-15.8 6880 1490 3,16 2,22
123. ПК 70-10.8 6980 990 2,06 1,52
124. ПК 70-12.8 6980 1190 2,46 1,83
125. ПК 70-15.8 6980 1490 3,27 2,29
126. ПК 72-10.8 7180 990 2,12 1,56
127. ПК 72-12.8 7180 1190 2,53 1,88
128. ПК 72-15.8 7180 1490 3,36 2,35
129. ПК 73-12.8 7280 1190 2,64 1,91
130. ПК 73-15.8 7280 1490 3,41 2,39
131. ПК 74-12.8 7380 1190 2,67 1,93
132. ПК 74-15.8 7380 1490 3,45 2,42
133. ПК 75-12.8 7480 1190 2,8 1,96
134. ПК 75-15.8 7480 1490 3,49 2,45
135. ПК 76-12.8 7580 1190 2,74 1,98
136. ПК 76-15.8 7580 1490 3,53 2,48
137. ПК 77-12.8 7680 1190 2,78 2,01
138. ПК 77-15.8 7680 1490 3,59 2,52
139. ПК 78-12.8 7780 1190 2,82 2,04
140. ПК 78-15.8 7780 1490 3,83 2,55
141. ПК 79-12.8 7880 1190 2,85 2,06
142. ПК 79-15.8 7880 1490 3,68 2,58
143. ПК 80-12.8 7980 1190 3,063 2,09
144. ПК 80-15.8 7980 1490 3,73 2,62
145. ПК 81-12.8 8080 1190 3,1 2,12
146. ПК 81-15.8 8080 1490 3,78 2,65
147. ПК 82-12.8 8180 1190 2,95 2,14
148. ПК 82-15.8 8180 1490 3,82 2,68
149. ПК 83-12.8 8280 1190 2,99 2,17
150. ПК 83-15.8 8280 1490 3,86 2,71
151. ПК 84-12.8 8380 1190 3,02 2,19
152. ПК 84-15.8 8380 1490 3,92 2,75
153. ПК 85-12.8 8480 1190 3,06 2,22
154. ПК 85-15.8 8480 1490 3,96 2,78
155. ПК 86-12.8 8580 1190 3,3 2,25
156. ПК 86-15.8 8580 1490 4,0 2,81
157. ПК 87-12.8 8680 1190 3,13 2,27
158. ПК 87-15.8 8680 1490 4,06 2,85
159. ПК 88-12.8 8780 1190 3,16 2,3
160. ПК 88-15.8 8780 1490 4,1 2,88
161. ПК 89-12.8 8880 1190 3,17 2,32
162. ПК 89-15.8 8880 1490 4,15 2,91
163. ПК 90-12.8 8980 1190 3,2 2,35
164. ПК 90-15.8 8980 1490 4,2 2,94
Последнее обозначение цифра «8» в конце маркировки обозначает расчетную нагрузку, которая составляет стандартные для жилых зданий 800 кгс/м².
resforbuild.ru
Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики
– это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог.
За счет универсальности, плиты перекрытия можно применять и при воздвижении , котеджей.
Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

Виды плит перекрытия
ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.
Однако следует помнить, что плиты из смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.
Существуют различные размеры жби плит перекрытия.
Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.
Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.
Различают три вида плит перекрытия :
Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.
Первые буквы обозначают тип:
ПБ – полнотелые бетонные плиты;
НВ, НВК, 4НВК – ребристые жб плиты;
ПК – пустотные.
Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:
Т – три стороны;
К – четыре.
Первые две цифры это длина в дециметрах.
Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.
Последняя цифра указывает расчетную нагрузку .
В следующей группе букв и цифр могут указываться дополнительные параметры конструкции , такие как класс , наличие монтажных петель и проч.
Пример и расшифровка маркировки
Рассмотрим на примере ПК 54.15-8:
ПК – пустотное перекрытие;
54 – длина плиты, дц;
15 – ширина, дц;
Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.
Разделяются по способу опирания:
2ПД-6ПД – на две стороны;
3ПТ-6ПТ – на три стороны;
1П-6П – на четыре стороны.
Первая цифра в маркировке указывает на толщину изделия :
1 – 100 мм
2 – 120 мм
3 – 140 мм
4 – 160 мм
5 – 180 мм
6 – 200 мм
По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов , для соединения с металлическими и железобетонными элементами каркаса, монтажные петли , а также каналы для проводки коммуникаций .
Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.
1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м
2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.
Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.
Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам , где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ .
Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.
В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.
Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.
Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.
Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, и проч.
При монтаже плит, будь то или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.
Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.
Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.
Маркировка многопустотных железобетонных плит перекрытий
Например: ПК63.12-3. АтVта
1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.
Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;
Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.
Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.
Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м 2 . (3 означает 300 кг/м 2).
Буквенные символы в конце маркировки плиты перекрытия обозначают:
АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
т – плита перекрытия изготовлена из тяжелого бетона.
а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.
Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая э
starer.ru
размеры и ГОСТ для строительства частного дома из ЖБИ
Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.
Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.
Виды плит перекрытия
ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.
Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.
Существуют различные размеры жби плит перекрытия.
Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.
Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.
Различают три вида плит перекрытия:
Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.
Маркировка плит перекрытия
Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.
Первые буквы обозначают тип:
ПБ – полнотелые бетонные плиты;
НВ, НВК, 4НВК – ребристые жб плиты;
ПК – пустотные.
Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:
Т – три стороны;
К – четыре.
Первые две цифры это длина в дециметрах.
Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.
Последняя цифра указывает расчетную нагрузку.
В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.
Пример и расшифровка маркировки
Рассмотрим на примере ПК 54.15-8:
ПК – пустотное перекрытие;
54 – длина плиты, дц;
15 – ширина, дц;
8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)
Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.
Разделяются по способу опирания:
2ПД-6ПД – на две стороны;
3ПТ-6ПТ – на три стороны;
1П-6П – на четыре стороны.
Первая цифра в маркировке указывает на толщину изделия:
1 – 100 мм
2 – 120 мм
3 – 140 мм
4 – 160 мм
5 – 180 мм
6 – 200 мм
По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.
В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.
Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.
1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м
2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.
Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.
Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.
Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.
В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.
Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.
Самым распространенным видом плит перекрытия считаются пустотные.
Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, частных домов, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.
Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.
При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.
Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.
ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!
Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!

homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.

Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.

Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.

Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!

Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»

Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru
Плиты перекрытия размеры ГОСТ, вес, пустотные, ЖБ, деревянные
Расцвет строительства связан с появлением железобетона. Исследования свойств стали и цементных составов позволили установить, что два этих материала имеют почти одинаковые коэффициенты теплового расширения. Без этого совпадения армированных плит из бетона не существовало бы, они растрескивались бы в течение года.
Когда открыли способность цементного камня приобретать добавочную прочность в сочетании с армирующими стальными прутьями, вставленными внутрь бетонного массива, строительство стало приобретать черты, характерные для его современного состояния.
Виды железобетонных плит перекрытия
Другим важнейшим открытием в физике строительных материалов стало появление предварительно напряжённых железобетонных конструкций. Если стальную арматуру, или стальные строительные канаты сначала «натянуть», а потом залить цементом, дождаться его отвердения и снять нагрузку натяжения, то силы сжатия будут переданы на цементный камень. Прочность предварительно напряжённых жб конструкций возрастает многократно по отношению к ненапряженным. Без предварительно напряжённого железобетона невозможно ни строительство мостовых пролётов, ни возведение многоэтажного дома.
Рассмотрим типы перекрытий, которые применяются в современном строительстве.
Перекрытия без бетона
При строительстве индивидуального дома широко используются деревянные перекрытия. Доски толщиной 45 – 50 мм и шириной 250 – 300 мм устанавливаются на ребро через 500 – 600 мм на конструкции внешних стен или перегородок.
Снизу подшиваются листовые материалы, образующие потолок. В каналы между досками размещается утеплитель. Сверху через звукоизолирующую прокладку нашиваются доски пола следующего этажа.

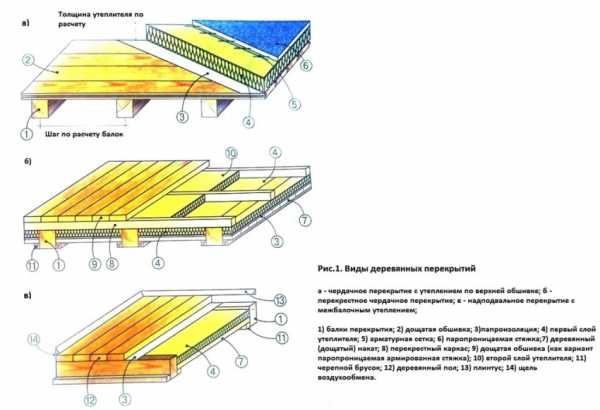

Виды деревянных перекрытий
При правильном выборе толщины и высоты досок и расстояния между ними можно перекрыть пролёты до восьми метров. На смену «доскам на ребре» в индивидуальное строительство приходят двутавровые профили, изготовленные из материалов, получаемых в результате переработки древесины, например, ДВП.
В настоящее время широкое распространение получили деревянные арочные конструкции: с их помощью перекрываются спортивные залы, торговые площадки и пр.
И всё же в строительстве многоэтажных жилых домов и промышленных зданий железобетонным перекрытиям на сегодняшний день конкурентов нет.
Существует несколько типов перекрытия.
Монолитные перекрытия
В последние десятилетия широкое распространение получили сооружения из монолитного бетона. Это связано с желанием уйти от типовых строений и придать каждому сооружению уникальный архитектурный облик.

Схема железобетонного монолитного перекрытия
Здание, этаж за этажом, отливается из бетона, естественно – по стальному армированному каркасу.
После строительства стен, перемычек и колонн очередного этажа устанавливаются дополнительные временные опоры. На общее опорное поле укладывается съёмная алюминиевая или деревянная опалубка. Поверх опалубки монтируется арматурный каркас. Каркас соединяется с арматурными прутьями стен и перегородок. После этого в опалубку заливается цементный раствор. Для повышения прочности его уплотняют с помощью виброреек и вибролотков. Так как бетон лучше схватывается при температуре порядка 70 градусов тепла, его укутывают теплоизоляционными материалами и готовят с использованием горячей воды. Все видели «палатки и шалаши» над пролётами строящихся мостов.
После отвердения опалубка снимается, получается монолитный пол и потолок. Там, где листы опалубки соприкасались между собой, бывают выступающие швы. Их удаляют механическим способом, или оставляют как есть, в зависимости от того, какие варианты отделки пола и потолка будут применяться в дальнейшем.
Строительство монолитного здания – дело долгое и хлопотное. При значительных отрицательных температурах вести строительство из монолитного бетона запрещено строительными нормами и правилами (СНиП).
Дома и производственные сооружения чаще строятся из сборного железобетона. Есть и различные гибридные варианты, но при этом применяются плиты перекрытия, изготавливаемые на заводах бетонных изделий. Плиты перекрытий бывают трёх типов.
Ребристые плиты
Ребристые плиты перекрытия
Эти плиты в поперечном сечении напоминают букву «П» с широкой перекладиной и короткими ножками. Такая форма придаёт ей требуемую прочность.
Для этих плит существует свой набор государственных стандартов, ГОСТ. Их удельный вес относительно невелик.
Такие плиты используются, главным образом, при возведении промышленных зданий. При строительстве многоэтажных жилых домов и частного жилья использование этих железобетонных конструкций неэффективно из‑за недостаточной тепло– и звукоизоляции.
Кессонные перекрытия

Кессонные плиты перекрытия

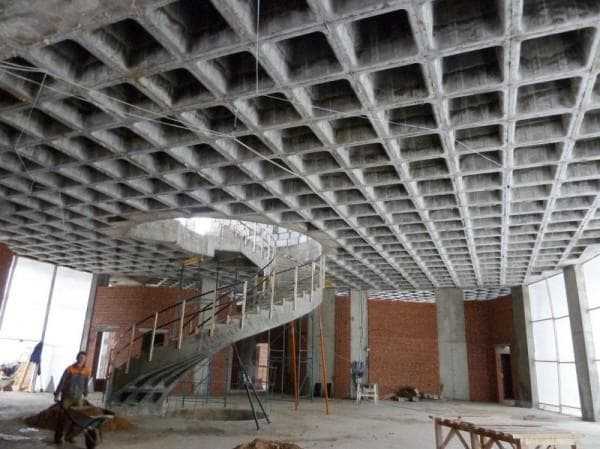

Кессонные («часторебристые», «частобалочные», «вафельные») перекрытия. Это перекрытия, которые состоят из продольных и поперечных балок одной высоты и ширины. Сверху помещаются бетонные плиты, связанные с «растром» арматурой.
Кессонные перекрытия обладают высокой прочностью и используются в случаях, когда необходимо перекрыть большую площадь без установки дополнительных опор.
Кессонные перекрытия создаются, как правило, в ходе сооружения монолитных бетонных зданий производственного назначения. Перекрытия отличает большой удельный вес.
В многоэтажном жилом, тем более – малоэтажном строительстве такие перекрытия не используются.
Многопустотные плиты перекрытия
Это наиболее распространённый тип плит, используемый в промышленном, гражданском и частном строительстве.
Государственные стандарты России жёстко определяют требования к этому типу плит.
ГОСТы и «Строительные Нормы и Правила», СНиП, разработаны на все виды конструкций из армированного бетона. В силу того, что пустотные бетонные изделия используются в строительстве шире, чем другие типы жб перекрытий, ГОСТ, посвящённых им, намного больше.

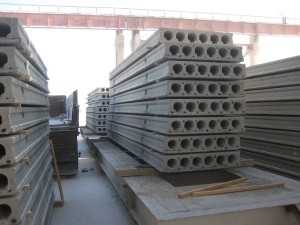

Многопустотные плиты – это вид плит, у которых вдоль её большей оси проложена арматура и сделаны отверстия – каналы, как правило, круглого сечения. В отдельных видах многопустотных плит отверстия по форме напоминают трапецию со скруглёнными углами, а иногда – овал.
Примечание
Это самый востребованный на сегодня материал для перекрытий, индивидуальные каменные дома не возводятся без их использования. Вес, тепло – и звукоизоляция – это их преимущество.
Почему многопустотные плиты?
Эти плиты относительно легки, пустотелость снижает их удельный и общий вес.

Многопустотные плиты перекрытия
Это уменьшает затраты на возведение фундамента, несущих конструкций стен при строительстве многоквартирного или частного дома.
При использовании пустотных плит структурные шумы снижаются относительно монолитных перекрытий. Значит, при использовании таких плит потребуется меньше изоляционных «прокладок» для обеспечения звукового комфорта в помещениях.
Пустотные плиты изготавливаются на заводах по выпуску бетонных конструкций.
Стандартные условия производства на предприятии обеспечивают соответствие произведённых бетонных плит требованиям ГОСТ.
Для производства плит, размеры которой по высоте составляют 220 мм, используется конвейерная технология. На специальном столе устанавливается опалубка (форма) и пластиковые трубы для образования пустот. В технологические отверстия на торцах опалубки пропускается арматура или арматурный канат. Механизмы натяжения, присоединённые к противоположным концам формы, в которой отливается плита, «напрягают» растяжением стержни или канаты. Объем опалубки заполняется цементным раствором. «Сырая» плита отправляется на вибростенд. На вибростенде бетон уплотняется, из него выдавливается воздух и избыточная влага. Извлекаются пластиковые трубы, сформировавшие продольные полости. После этого плита укрывается теплоизолятором и отправляется в паровую баню на следующий этап передела. Плита отвердевает при семидесяти градусах тепла, т. е. при самой оптимальной температуре для формирования прочного цементного камня.

Безопалубочные многопустотные плиты перекрытия
Применение высокопрочной и точно изготовленной опалубки гарантирует размеры плиты, определённые ГОСТ.
Какие ещё технологии применяются при изготовлении пустотных плит?

Облегченные плиты перекрытия
Для облегчённых плит перекрытия, размеры которых по высоте составляют 140 мм, разработаны технологии непрерывного литья. Конвейер позволяет получить плиту – ленту длиной до 200 метров.
Затем электропилой с алмазным диском эта лента разрезается на стандартные плиты, размеры которых определены ГОСТ или на плиты, размеры которых указаны в требованиях заказчика.
Строительство – опасная вещь. Говорят, что лётные наставления писаны кровью. Но разве ГОСТ или СНиП не писаны теми же чернилами?
Если заказчик закажет плиты, параметры которых не соответствуют их несущей способности, ответственность за возможные последствия ляжет на него.
Государственные стандарты
Многопустотные плиты маркировки ПК
Многопустотные облегчённые плиты перекрытия (по ГОСТ – «ПНО», «ПБО», «3.1.ПБ») тоньше почти в полтора раза, имеют меньший вес. С другой стороны – их прогиб под нагрузкой больше. Это необходимо учитывать при проектировании здания. Этот тип плит особенно популярен в малоэтажном строительстве. Преимущества – цена (требуется меньше сырья), вес (меньшие нагрузки на стены и фундамент – экономия на фундаменте и стенах), лучшая тепло- и звукоизоляция.
Для всех типов плит жёстко определены размеры, допустимая нагрузка на квадратный метр, удельный и общий вес, отклонения от формы идеального параллепипеда и пр.
Следует помнить, что плита – это только один элемент здания. Рассчитывать строение необходимо целиком: фундамент, несущие и изолирующие конструкции стен, перекрытий. Не следует забывать про снег и ветер. Грамотно выполнить эту работу может только профессионал.
Примечание
Место нанесения маркировки на плиту стандартизовано.
В строительстве и машиностроении на чертежах все размеры указываются в миллиметрах.
Чтобы избежать слишком длинных надписей, в ГОСТ предусмотрены «огрубления» для обозначения плит. Это сделано потому, что требуемую для перекрытия плиту в частном коттедже, таунхаусе или многоэтажном доме всё равно должен выбирать специалист.
Маркировка
Маркировка наносится на боковую поверхность. В действительности – маркировка – лишь ключ к строительным справочникам, в которых можно почерпнуть информацию об изделии. Для краткости при маркировке применяются многочисленные сокращения и огрубление реальных размеров. Приведём пример.

Многопустотные плиты маркировки ПБ
Многопустотные плиты – ПБ, ПК, НВ. Высота – 220 мм.
Пример маркировки по ГОСТ: П 63-12-8. «П» означает «пустотность» и высоту – 220 мм, длину – 6270мм (округление в большую сторону до дециметров) ширину – 1290мм (округление в меньшую сторону до дециметров) нагрузка записывается в центнерах, т. е. 8 обозначает, что плита выдерживает вес 800кг/м2.
Не следует думать, что на каждом квадратном метре плиты может быть размещён вес 800 кг.
Реально общий вес на некоторой поверхности основания рассчитывается с учётом общих характеристик сооружения.
opotolkax.com

РубрикаРазное
