Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

Оцените статью: Поделитесь с друзьями!

Электропроводка на даче своими руками — схемы и фото | Своими руками

Электропроводка в дачном доме должна быть безопасной, удобной и не портить внешний вид помещений, то есть по возможности — незаметной. Как выполнить все эти требования и не выйти за рамки скромного бюджета, рассказывает наш читатель и постоянный автор Сергей Бирюков.

Для проводки лучше использовать плоские кабели с двумя многожильными проводами в двойкой изоляции. Сечение проводов выбирать рекомендуется ю следующих соображений.

Считается, что провода сечением 1,5 и 2.5 мм² в бытовой электропроводке выдерживает ток до 15 и 25 А, что соответствует плотности тока 10 А/мм². Следовательно, через них можно подавать напряжение на потребители с мощностью 15 А – 220 В – 3.3 кВт и 25 А – 220 В -5.5 кВт. Сопротивление одиночного провода сечением 1 мм2 и длиной 1 м составляет 0.02 Ом.

Падение напряжения при умазанной плотности тока составит 0.4 В на каждый метр кабеля из двух проводов — не так много, но при длине линии 15 м (что более чем реально для подачи напряжения на второй этаж) составит 6 В, и это уже заметно.

Поэтому, если предполагается хотя бы иногда включать в розетку конвектор, утюг или электрочайник, до этой розетки напряжение следует подводить проводами сечением 2,5 мм’. Если же розетка нужна только для включения настольной лампы, телевизора или зарядных устройств, достаточно проводов сечением 0,5-0,75 мм². Провода такого же сечения можно использовать для подключения люстр и других осветительных приборов.

Примерная схема разводки для двухэтажного дома при трехфазном вводе приведена на схеме. Разводка начинается с трёхфазного автоматического предохранителя (автомата) QF1, затем идёт счётчик PI1. Автомат и счётчик по сегодняшним правилам устанавливают на уличном столбе, дальнейшие элементы электропроводки — уже в доме.

На схеме: устройство защитного отключения (УЗО) QF2. Формально оно не обязательно, но крайне желательно. Далее по схеме автоматы QF3 — 0F8, которые служат не только автоматамизащиты, но и выключателями, позволяющими отключать подачу электроэнергии в различные помещения.

При допустимой потребляемой мощности 5 кВт на фазу можно рекомендовать такое распределение фаз и автоматов по потребителям в доме. Самые мощные потребители —двухконфорочная электроплита на кухне вместе с микроволновой печью и электрочайником — подключены к фазе А и коммутируются автоматом QF3. К этой же цепи подключена розетка для холодильника. Той же фазой через автомат QF4 запитываются потребители в большой комнате на первом этаже, где установлена стальная дровяная печь со стеклянной дверкой. Сделано это из предположения, что электроплита на кухне и утюг в большой комнате одновременно включаться не будут, а при наличии дровяной печи использование конвектора будет минимальным.

К фазе В через автомат QF5 подключены два водонагревателя мощностью по 1,5 кВт — на кухне и в санузле плюс конвекторы в тех же помещениях. Эти конвекторы мощностью 1,5 и 1 к8т могут работать в паре при условии, что один из них будет работать на 50 % мощности. К этой же фазе через автомат QF6 проводами сечением 0,75 мм’ подключена розетка для подачи напряжения на постоянно включённые компрессоры автономной канализации, потребляющие около 60 Вт. Если в санузле зимой предполагается оставлять включённым конвектор мощностью 1 кВт. настроенный на поддержание температуры 5°С, для него следует предусмотреть отдельный автомат. Провода для его подключения могут иметь сечение 0,75 мм².

К фазе С через автоматы QF7 и QF8 подключены розетки во всех остальных комнатах. В них возможно подключение конвекторов общей мощностью до 5 кВт.

На второй этаж необходимо провести кабели от обоих автоматов. Это позволит при необходимости отключать часть проводки для проведения ремонта или доработки и иметь при этом освещение и возможность использования подключения удлинителя для других электроприборов.

---

Ссылка по теме: Как своими руками правильно сделать электропроводку в деревянном доме

---

При использовании газовой плиты все потребители на кухне можно питать от одной фазы и одного автомата, что упрощает разводку.

Здесь автоматы 0F1 — 0F8 и счетчик установлены в тамбуре рядом с входной дверью дома (фото 1). Там же установлена тройная розетка XS1, на которую выведены три фазы сети после УЗО. Это позволяет проверять напряжение каждой фазы и подключать удлинитель для работы, например, с газонокосилкой. При необходимости к этой розетке можно подключить и трёхфазный электродвигатель.

Для мощных потребителей в доме установлены розетки с заземляющими контактами, для маломощных — без заземления. Заземляющие контакты всех розеток соединены между собой и с заземлением, о котором будет сказано далее.

Разводка из тамбура проведена под потолком в холл на первом этаже, далее, также под потолком. — в комнаты первого этажа, на кухню и в санузел. Вдоль лестницы проводка проходит на второй этаж и там, также под потолком, введена в комнаты.

Во всех помещениях проводка в основном спущена к плинтусу, для осветительных приборов сделаны отводы и поставлены выключатели. Выключатели необходимо устанавливать в фазный провод. Это сделать не сложно, поскольку в кабелях провода различаются по цвету, причём один из проводов обычно белый. Можно, например, белые провода использовать как нулевые, цветные — как фазные.

Короба для проводов выпускают разного сечения, для разводки удобно использовать в основном 10 * 16 мм.

В такой короб входят два кабеля 2 * 2.5 мм² и провод заземления 1 мм², при этом остается место для подпайки проводов ответвлений. Короба сечением 15 « 15 мм (в каждый входит три провода 2 х 2.5 мм и провод заземлений 1 мм²) потребовались лишь для начального участка разводки от установочной коробки со счётчиком и автоматами (фото 1 и 2), а также для подвода к автомату QFI входного медного кабеля сечением 4 * 4 мм² (тип кабеля — ВВГ 4 * 6) и соединения QF1 со счётчиком. Для того чтобы закрыть изгиб входного кабеля, использована монтажная коробка размерами 75 * 75 мм с ламинированием под сосну (фото 3).

Короба легко нарезаются тонким острым ножом. При установке коробов не следует прокладывать их перпендикулярно вагонке, вертикальные участки проводки лучше привязывать н наличникам дверей или к вертикальным угловым декоративным уголкам (фото 4 и S). Розетки с заземлением для мощных потребителей удобно устанавливать вплотную к плинтусу, а для настольных ламп и зарядных устройств — чуть выше уровня стола.

Для крепления коробов лучше заранее насверлить в них отверстия 0 2,5 мм с шагом 40 см и использовать саморезы 0 3 мм и длиной 25 мм. Отверстия можно и не сверлить, но с ними удобнее Для перехода на потолок в потолочном плинтусе следует вырезать неглубокий паз для провода и прикрыть его пластинкой, вырезанной из крышки короба (фото 2). Пластинку надо закрепить каплей любого клея. В узких местах, где все необходимые кабели не умещаются в один короб, лучше не переходить на короб большего размера, а установить два короба рядом (фото 6).

---

Читайте также: Как правильно сделать электропроводку в доме своими руками

---

При плотном заполнении коробов иногда трудно изогнуть кабели при проходе углов, в этом случае можно в месте изгиба снять наружную изоляцию.

Розетки с заземлением для наружной проводки выглядят довольно громоздко, поэтому можно устанавливать розетки для скрытой проводки.

Для этого нужно подобрать их с высоким бортиком — таким, чтобы к ним хорошо подходил короб высотой 10 мм. В вагонке следует металлической коронкой высверлить гнездо 0 68 мм, в него вставить стандартный пластмассовый подрозетник для монтажа на сухую штукатурку. На фото 7 показан светорегулятор (диммер) для скрытой проводки, установленный в разрыв подводки бра. На фото 8 — розетка на кухне для подключения посудомоечной машины.

На кухне и в санузле для включения и выключения мощных потребителей (водонагреватели, насос в колодце) удобно использовать те же автоматы (фото 9).

Для подключения люстр, в которых возможно включение ламп группами — например, одной, двух или трех, к ним необходимо подвести три провода. Опыт показал, что плоские трёхпроводные кабели в двойной изоляции очень неудобны для этой цели, поскольку плохо изгибаются при проходе углов, и проводники в них плохо разъединяются. Лучше использовать двухпроводные плоские кабели сечением 0,5-0,75 мм и одиночные провода такого же сечения.

Устройство защитного отключения на даче

Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм². Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм².

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.

---

Читайте также: Как проводить открытую электропроводку – правильный монтаж и советы

---

Расчёт сечения проводов для дачной электропроводки

Одна из основных характеристик провода — сечение, которое измеряется в квадратных миллиметрах (мм:). Профессиональные строители и электрики говорят: в квадратах. Каждый квадрат медного провода способен пропустить ток 10 А без критического перегрева. Квадрат алюминиевого провода пропускает меньше — всего 4 А.

Это значит, что, если электроприбор (потребитель) потребляет мощность равную 3 кВт (3 000 Ватт), то при напряжении 220 В сила тона будет равна 3 000/220 = 13.W А, и для его литания достаточно подвести к нему электричество медным проводом сечением 13,64/10 = 1.366 квадрата. Чтобы провод не работал на грани своей пропускной способности, дадим ему полуторный запас, то есть умножим это значение на 1,5. Получим 2,019 квадрата.

И теперь подберём ближайший провод стандартного сечения. Значит, к потребителю следует прокладывать медный провод сечением 2 мм². При этом использовать провод большего сечения можно, а вот меньшего — недопустимо! В свою очередь проводка алюминиевым проводом будет в 2,5 раза толще, то есть 5 мм².

Надо отметить, что в редакцию поступают письма читателей о несоответствии сечения проводов маркировке. Проверить сечение можно, измерив диаметр провода или жилы штангенциркулем. Данные соответствия сечения и диаметра приведены в таблице. При расчёте учитывайте количество жил провода.

Расчет сечения проводов для электропровродки

Сечение провода, мм2	Диаметр провода (не меньше), мм
0,25	0,55
0,50	0,77
0,75	0,95
1,25	1,22
1,50	1,34
2,00	1,55
2,25	1,64
2,50	1,73
3,00	1,89
4,00	2,19
5,00	2,45

---

Ссылка по теме: Как отремонтировать электропроводку своими руками

---

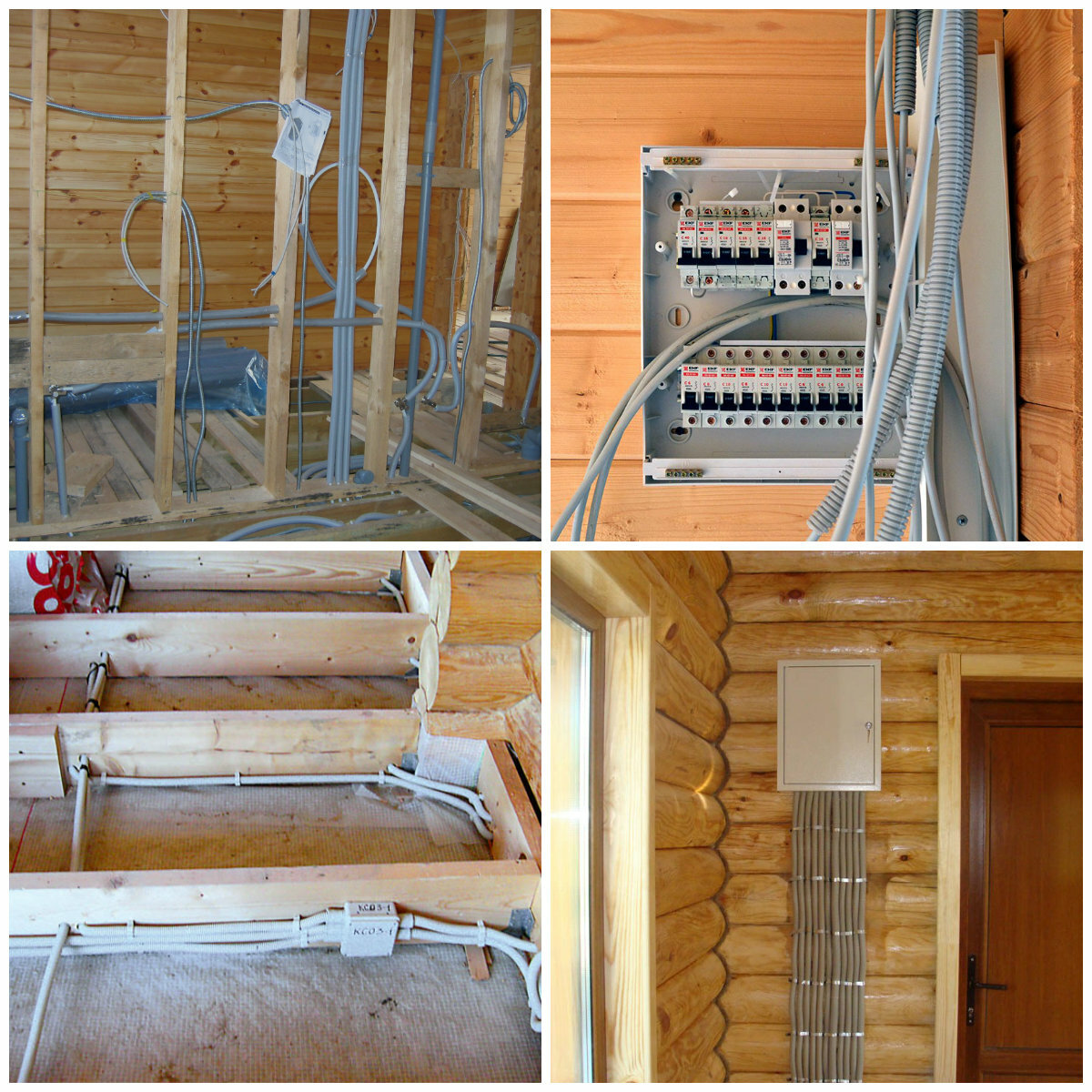

Электропроводка в частном доме и на даче своими руками – фото

© С. Бирюков, Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Схема электропроводка на даче своими руками

Особенности электропроводки на даче своими руками

Монтаж электропроводки на даче во многом похож на электропроводку в доме, но они имеют некоторые отличия. Например, линии электропередач (ЛЭП) на дачных массивах старые, другая особенность – это в том, что много дач используется для сезонного проживания.

Подключение дачного домика к ЛЭП

Старые ЛЭП были рассчитаны на меньшую нагрузку, чем та которую используют в последние годы. Число используемых электроприборов и их мощность была меньше, чем в настоящее время и ЛЭП уже не выдерживают большую нагрузку. В результате случается резкое падение напряжения сетей или его полное отключение.

Также дополнительной нагрузкой ЛЭП является постройка новых дач, коттеджей. Таким образом, сделанная электропроводка на даче своими руками выполняется с учетом этих особенностей и должна противостоять перепадам напряжения в сети. Обязательным условием электропроводки на даче должно быть применение автоматических выключателей и УЗО.

Тот факт, что люди проживают на даче временно, летом сказывается на сырости дачных домов. Зимой нет смысла отапливать дом, если в нём никто не проживает. От сырости окисляются провода, контакты розеток и выключателей, соединение в распределительных коробках.

Посещение дачи зимой и включение отопления приводит к перепаду температур в комнатах и к еще большему разрушению контактов и соединений проводов. Для таких дач рекомендуется использовать открытую электропроводку на фарфоровых изоляторах. В открытой проводке легко заменить неисправный участок, не нужно вскрывать штукатурку и портить стены. На дачных массивах обязательным требованием является монтаж контура заземления и молниеотвода.

Схема электропроводки на даче своими руками

Перед составлением схемы электропроводки на даче заранее спланируйте места расположения всех выключателей, розеток. Нелишне будет дополнительное размещение розеток для будущих электроприборов. Выбирать сечение проводов нужно по нагрузке и желательно с учетом будущих потребителей электроэнергии.

Таблица выбора сечения кабеля по току нагрузки

Суммируют мощность всех электроприборов и освещения. Полученную мощность делят на 220 В для нахождения величины номинального тока электропроводки. По таблице находят сечение кабеля с небольшим запасом. На ЛЭП из алюминиевых проводов нельзя подсоединять медные провода скруткой.

Соединения делается с помощью специальных зажимов или ответвителей. Подключение ввода к ЛЭП – это опасный вид работ и желательно чтобы он был выполнен профессиональным электриком. Ввод должен быть подключен к электрощиту заранее, чтобы была возможность подключать электроинструменты.

Обычно энергоснабжающая организация лимитирует мощность потребления электроэнергии. От величины этой мощности будет зависеть сечение кабеля, мощность вводного автомата и параметры общего УЗО. Кабель ведется от ближайшего столба воздушным путем или под землей. Кабель ввода заводится в щиток, который расположен в доме или в других хозпостройках. В щите должен находиться вводной автомат и счетчик электроэнергии с общим УЗО.

Ввод в деревянную дачу через стальную трубу

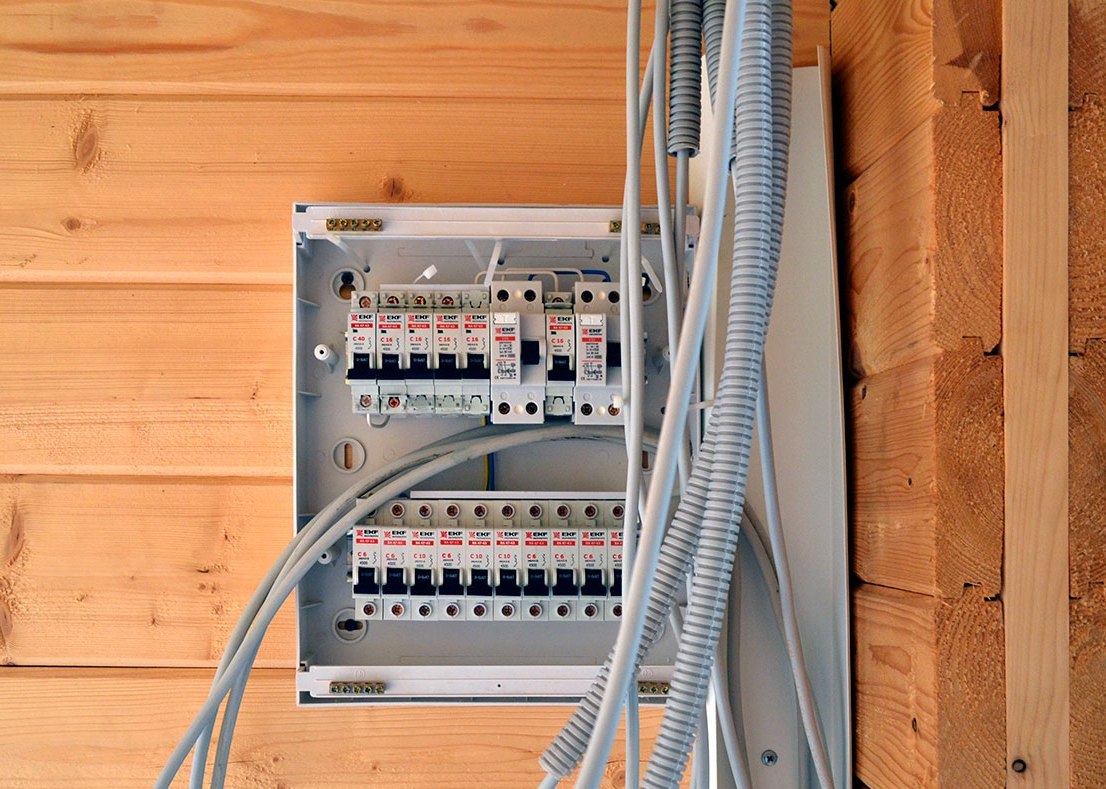

Распределительные автоматы находятся в другом щите. От него уже расходятся линии электропроводки на розетки, выключатели, мощные электроприборы и хозпостройки. В комнату рекомендуется заводить два кабеля электропроводки в распределительные коробки. Один кабель с коробкой предназначен для освещения, а другой для розеток.

Приблизительная схема электропроводки в дачном доме

Для питания мощных бытовых приборов заводят отдельный кабель от распределительного электрощита до розетки (электроплита, стиральная машина, кондиционер, бойлер). Путь прокладки электропроводки в доме зависит от материала, из которого он изготовлен.

В деревянных постройках скрытый монтаж ведется через потолочное перекрытие или под полом. А к розеткам и выключателям электропроводка подходит сверху от потолка или снизу от пола. В деревянных домах электропроводку ведут только в металлических трубах или коробах.

Для кирпичных и бетонных стен скрытая проводка проводится по стенам, а затем ее закрывают штукатуркой. В этом случае электропроводка проходит от потолка на 20 – 30 сантиметров и выше пола на 30 см. В оконных и дверных проемах электропроводка отступает на 15 см от края.

Монтаж открытой проводки в металлических трубах по дереву

По стенам проводку ведут кратчайшим путем по горизонтали и вертикали. Открытая проводка протягивается в кабельных каналах, металлических трубах или в гофре. В дачных домах, которые не отапливаются зимой лучше вести открытую проводку или в пластиковых трубах под штукатурку.

Электропроводка на фарфоровых изоляторах

При таких вариантах электропроводки легче менять участки неисправной проводки. Для освещения обычно хватает медного провода сечением 1,5 мм² и автомата AB на 10 А. В распределительный щит в цепь освещения устанавливают также и УЗО. Для розеток используют провода не менее 2,5 мм² или, рассчитанные на большие мощности приборов. По мощности электроприборов выбирают также и УЗО.

После завершения монтажа электропроводки на даче своими руками составляют схему расположения всех выключателей, розеток, коробок, пути прохождения проводов с указанием расстояния от пола, потолка и стен. Это делается с тем, чтобы при следующем ремонте не повредить провода. Закончив монтаж электропроводки необходимо проверить ее по участкам на короткое замыкание, электрическую прочность и сопротивление изоляции.

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

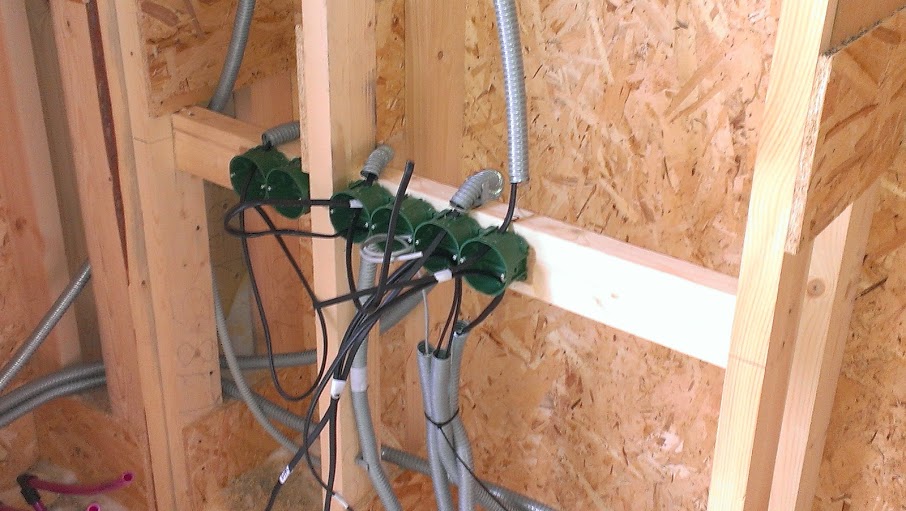

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.

Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами Короб для проводки Открытая проводка в гофре Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя Схема подключения УЗО Схема подключения люстры к двухклавишному выключателю Соединение проводов в распредкоробке под розетку

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

1. Существенно упрощает работу мастера.
2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.



Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

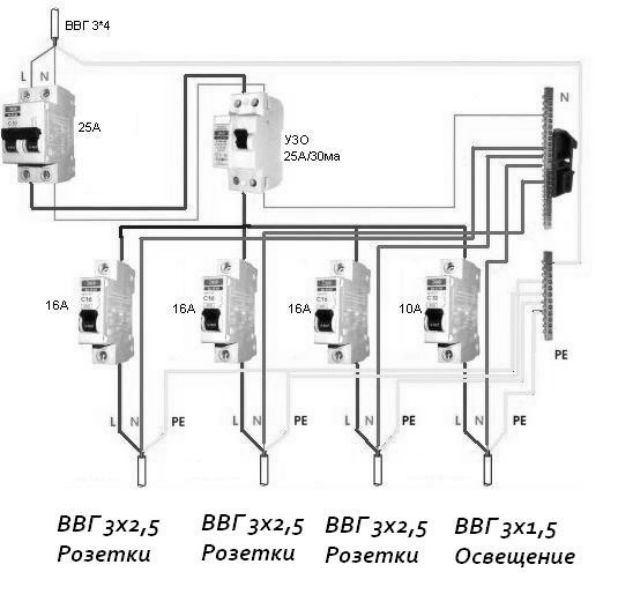

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).



Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

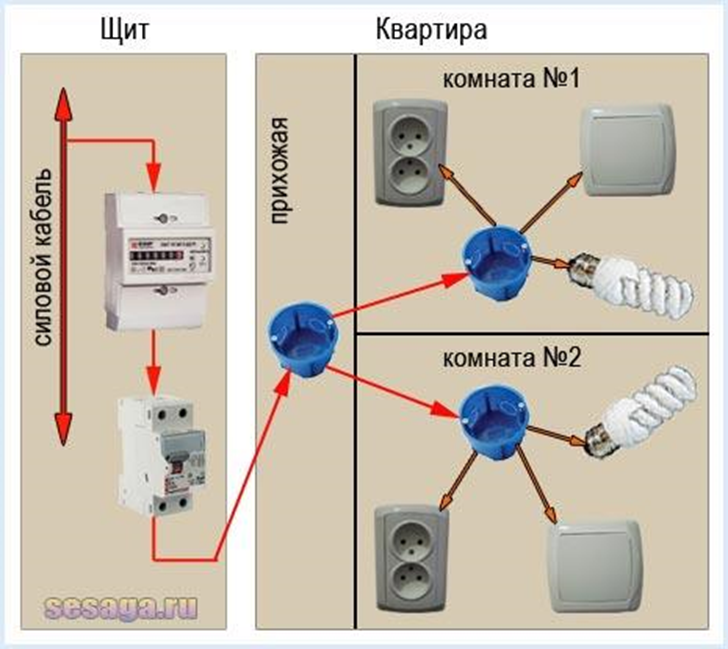

Поэтому принято объединять в следующие группы:

• Электроснабжение комнат.
• Освещение холла, жилых комнат, кухни.
• Электроснабжение кухни и холла.
• Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
• Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

• электроплита;
• водонагреватель;
• стиральная машина;
• кондиционер;
• духовой шкаф;
• микроволновая печь;
• посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

• Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

• Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

• Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

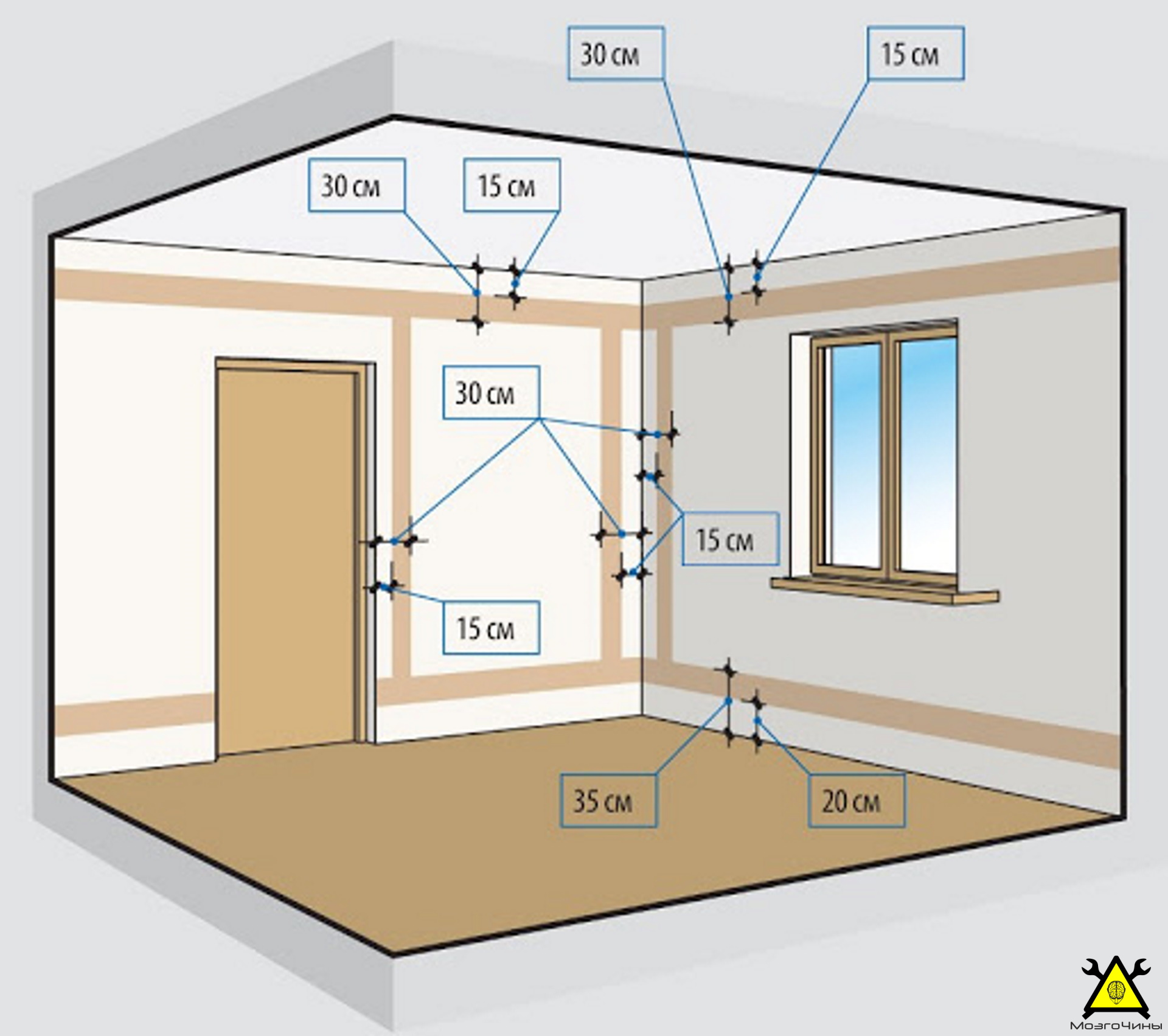

• Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

• Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

• Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

• Принято располагать выключатели слева от входной двери.

• Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

• Для выключателей провода подводят сверху, для розеток снизу.


Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

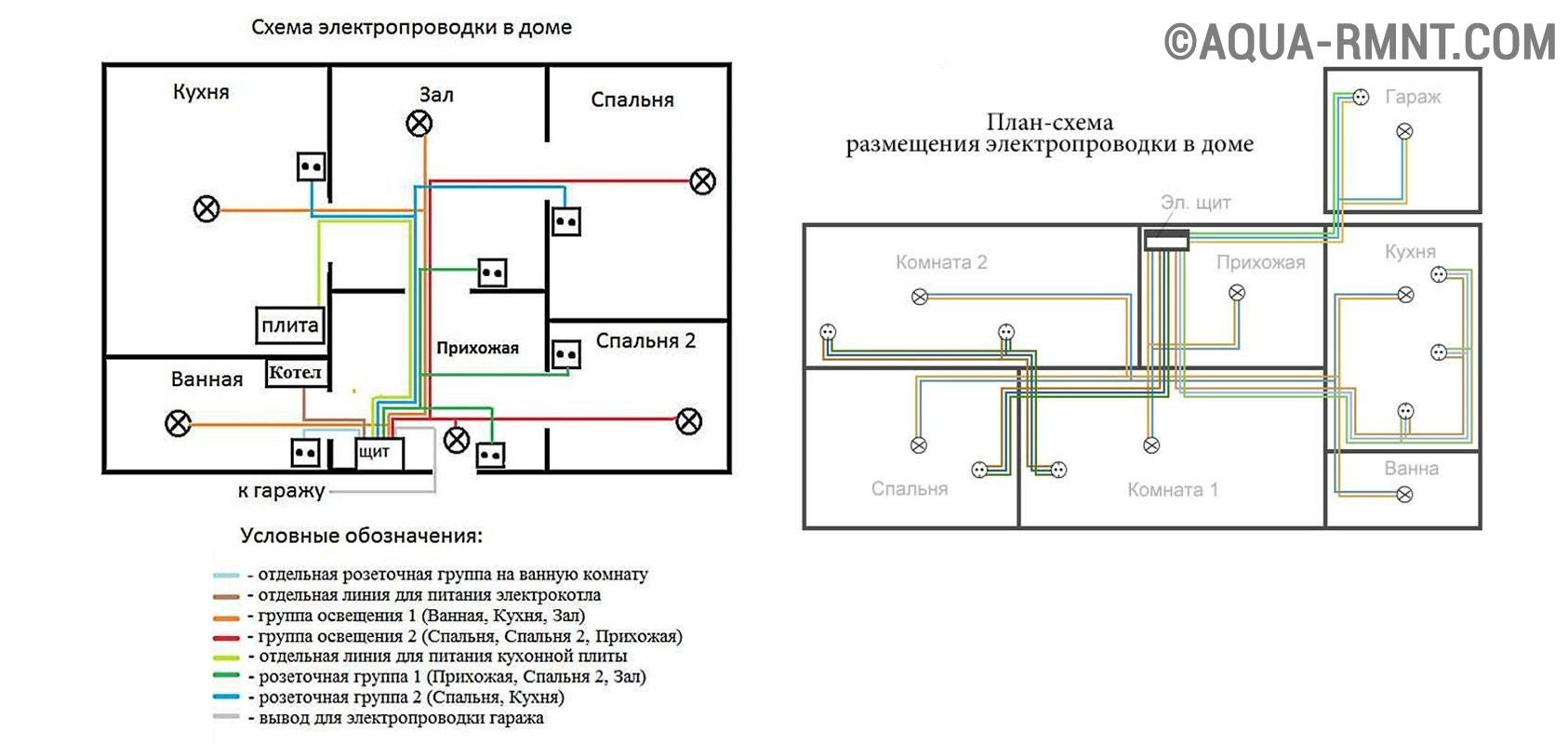

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

• Осветительная.
• Розеточная группа.
• Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
• Хозяйственного назначения (гараж, подвал, сарай и т. д.).


Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

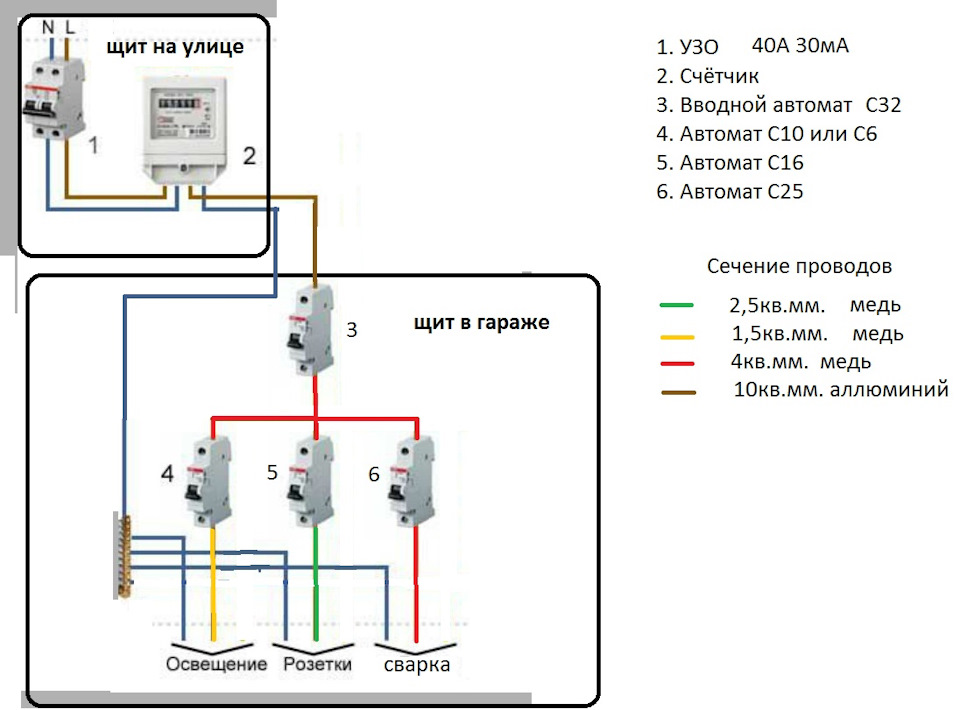

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.



Законно ли делать электротехнические работы самостоятельно?

Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого небольшого проекта, такого как установка выключателя света или замена розетки. Но если у вас есть склонность, электромонтажные работы — это один из домашних проектов, который уступает место логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.

Если этот регулирующий орган разрешает вам, владельцу-арендатору, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы.В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.

Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы электрического кодекса, прежде чем приступить к электромонтажным работам.

Типичным языком, который можно найти в юридических книгах многих штатов, является следующий, который прямо позволяет владельцу-жителю выполнять свою работу:

Ничего такого…. должны быть истолкованы как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ в своем доме … если только электромонтажные работы не связаны со строительством нового здания, предназначенного для аренды, продажи или арендовать.

Штат Вашингтон RCW 19.28.261

Почему вы можете сделать это самостоятельно

Электрика бывает мало

Легко найти людей, которые заменят ваши окна или установят сайдинг. Они практически падают с неба.Но найти электрика, когда он вам нужен, может быть непросто. Наряду с водопроводчиками бывает трудно найти хорошего электрика — особенно того, у кого есть время взять на себя работу по контракту с ремонтником своими руками.

Электрики дорогие

Если вы намерены сэкономить на затратах на реконструкцию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были связаны с наймом электрика.

Электромонтажные работы чистые

По сравнению с установкой гипсокартона или сносом — или любыми другими ремонтными работами — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам и подпольям.

Электромонтажные работы логичны

В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах — все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете — и не должны — импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Электромонтажные работы безопасны? При соблюдении мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.

Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.

Когда звонить специалистам

Даже если вы любите делать ремонт дома самостоятельно, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них — вторая натура.

Например, многих домашних мастеров отталкивает идея проверить электрическую сервисную панель и установить новые цепи. Контакт с ушками внутри сервисной панели — очень серьезное дело. Но работа сервисного щита — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они того пожелают, они могут нанять электрика для последней работы по подключению к сервисной панели.

Электрооборудование 101 для домовладельца

Клинт К. Томас, эсквайр.

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до очень сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем в домашний блок выключателей, который часто еще называют блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше, чем на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком малого калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции, чтобы срезать изоляцию с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение гайкой для проводов. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, протекающий по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах. Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

---

Рекомендуемые статьи

Модернизация электрооборудования

для домашних мастеров: установка прожектора

Многие домовладельцы, которые ничего не думают о малярных, столярных и сантехнических работах, робеют, когда дело доходит до электромонтажных работ.Немного страха не обязательно плохо при работе с электричеством — он может уберечь вас от серьезной ошибки. Но это не значит, что нет электрических проектов, с которыми вы могли бы справиться. Все, что вам нужно, это понимание того, как электрические нормы применяются к вашему проекту, и некоторые инструкции по правильному подключению проводов.

Прожектор: простое обновление электрооборудования

Установить внешний прожектор — первое из трех простых самостоятельных обновлений, которые мы рассмотрим — можно сделать практически в любом доме.

Чтобы безопасно провести вас через это обновление, мы заручились помощью электрического подрядчика Питера Энга, владельца компании Electrical Enterprises Incorporated в округе Личфилд, штат Коннектикут. На выполнение всех трех проектов у него ушёл день. Чтобы облегчить вашу работу, мы включили фотографии, на которых показаны основные этапы, и иллюстрации, на которых показаны все электрические соединения. Проконсультируйтесь с электриком, если проводка в вашем доме отличается от показанной на рисунке.

Если вы все еще чувствуете себя неуверенно, вот альтернативный подход: проложите кабели, установите коробки и подключите провода к выключателям и розеткам, затем наймите электрика для окончательного подключения питания и проверки любых нарушений кодекса.(Большинство муниципалитетов разрешают вам выполнять свои собственные электромонтажные работы, хотя вам никогда не разрешается подключать провода к чужому дому.) Кроме того, перед началом работы получите соответствующие разрешения в местном строительном управлении. Это закон, и вы также получите преимущество проверки вашей работы как на этапе черновой подготовки, так и после ее завершения.

• Перед началом работы выключите питание на главной сервисной панели.
• Подключите лампу или тестер цепей к цепи, над которой вы работаете, чтобы убедиться, что питание отключено.
• Наконец, если у вас есть какие-либо вопросы или опасения, всегда консультируйтесь с лицензированным электриком или строительным инспектором, прежде чем продолжить. Электромонтажные работы несложны, но их неправильное выполнение может быть серьезным.

Тревор Джонсон и Пол Перро

Установка прожектора

Осветите свою жизнь — или, по крайней мере, свой задний двор — прожектором. Наша установка решает общую проблему: палубу без надлежащего освещения, лестницу или прилегающий двор.

Решение требовало установки двухлампового прожектора ($ 12) высоко на стене дома. Как и в случае с большинством электрических обновлений, это зависит от подключения к существующей цепи. Если вы не уверены, может ли цепь поддерживать обновление, проконсультируйтесь с электриком. Перегрузка цепи представляет собой опасность возгорания.

1. Выберите место для прожектора снаружи дома и просверлите отверстие диаметром 1 дюйм в стене на чердаке.
2. Затем выберите место для настенного выключателя, который будет включать прожектор. Лучшее место — прямо над существующей розеткой возле двери, ведущей на улицу.
3. Вытащите сетевую розетку из коробки, но не отсоединяйте ее (теперь питание должно быть выключено). Толкните змею внутрь стены, чтобы убедиться, что нет никаких препятствий.
4. Затем прорежьте в стене отверстие для выключателя примерно на 34 дюйма выше розетки.
5. Теперь перейдите на чердак и просверлите отверстие в верхней стеновой пластине прямо над местом выключателя этажом ниже.
6. Используйте змейку, чтобы вытащить 12/2 кабеля с неметаллической оболочкой из отверстия переключателя на чердак.Трехжильный кабель в пластиковом корпусе, более известный под торговым названием Romex, стоит около 10 долларов за 25-футовый рулон.
7. Просверлите отверстия диаметром 5/8 дюйма в балках перекрытия чердака и пропустите кабель через отверстия вверх по стене дома и выведите из отверстия в месте расположения прожектора.
8. Выйдите на улицу и установите прожектор, убедившись, что соединены провода одного цвета (белый с белым, черный с черным, как показано выше). Кроме того, обязательно прикрепите неизолированный медный провод к винту заземления внутри выходной коробки на приспособлении.
9. Теперь спуститесь вниз и протяните кусок нового кабеля от существующей розетки до нового отверстия переключателя.
10. Подсоедините два черных (горячих) провода к переключателю, как показано на рисунке, а затем соедините два белых (нейтральных) провода с помощью поворотного разъема.
11. Наконец, соедините два оголенных провода с помощью «зеленого» соединителя с отверстием на конце. Обрежьте один из оголенных проводов на несколько дюймов длиннее другого.
12. Наденьте зелень на длинный провод и скрутите два оголенных провода.Затем прикрепите длинный провод, выступающий из гриля, к винту заземления на коммутаторе.
13. Выполните последние подключения проводов к существующей розетке. Присоедините два черных провода к темным винтам клемм на правой стороне розетки и два белых провода к светлым винтам на левой стороне розетки.
14. Соедините оголенные провода заземления зеленым и подключите этот вывод к винту заземления на розетке.

Напоминания о кодах электрооборудования

• Выключатели и розетки должны быть правильно заземлены.
• Для всех стандартных соединений проводов необходимо использовать винтовые соединители.
• При просверливании деревянного каркаса для электрического кабеля край отверстия должен находиться на расстоянии не менее 1 1/4 дюйма от ближайшего края. В противном случае каждое отверстие должно быть защищено металлической пластиной толщиной ½ дюйма.

Электропроводка своими руками — возможно, но с ассистентом

Электропроводка своими руками | Если вы собираетесь попробовать сделать электропроводку своими руками, вам лучше быть готовым понять, как правильно соединить все эти провода.Это не для слабонервных. (C) Авторские права 2019 Тим Картер

ДОРОГОЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самостоятельно установить всю электропроводку. Это небольшой дом, но в нем есть все, что вы обычно делаете в доме, включая немало трех- и четырехпозиционных переключателей. Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Олбани, GA

Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в Даунисте, штат Мэн. Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Кодовая книга NEC обновляется каждые три года. Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

Я не знаю, видел ли я когда-либо новость, где человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях и других людях. домашние животные, погибшие от пожаров, связаны с проблемами с электричеством.Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки. Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку для провода использовать и когда. Марго, как и вы, может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Провод и проводники какого сечения требуются?

Я мог часами писать обо всех мелких нюансах, связанных с электропроводкой в ​​жилых помещениях.Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный неизолированный медный заземляющий провод.

NEC требует, чтобы определенные цепи в доме питались проводами, рассчитанными на максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер. Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Я думаю, вы понимаете, к чему все идет.

Это та же коробка, что вы видите выше, но раньше она была покрыта гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, так как содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Авторские права 2019 Тим Картер

В игру вступают вещи, о которых вы даже не подозреваете. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке!

Вы должны понимать, сколько проводов или отдельных проводов может быть внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение 3-х и 4-х позиционных переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!

Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями.Этот кабель содержит дополнительный провод с красной изоляцией. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как заклепка коробок, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и наматывания петель на винты на розетках и выключателях.Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

Этой колонкой поделились 31000 подписчиков, которые читали мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

Столбец 1326

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки.Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

2. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать потерь каналов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

3. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

4. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

5. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем.Желательно размещение в подвале или подсобном помещении.

6. Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю для каждой цепи. Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

7. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Практические инструкции по электромонтажу и электромонтажу — светильники, потолочные вентиляторы, безопасность

Посмотрите, как эксперт безопасно устанавливает GFCI в местах, где присутствует вода.

Подключите внешнее освещение самостоятельно, следуя этим рекомендациям и советам по безопасности.

Электропроводка 1929 года и коробки предохранителей приведены в соответствие с сегодняшними нормами.

Руководство домовладельца по ремонту дома

© 1jaimages / Adobe Stock

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество. Однако переналадка — серьезное мероприятие, требующее планирования и терпения.

Разберитесь в своих потребностях

© Карина Чекарева / Adobe Stock

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии. Даже если вы чувствуете, что можете обойтись этим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 А небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что создает опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер.Самыми распространенными электрическими панелями являются модели на 100 и 200 ампер. Панели на 100 А достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была подключена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

© puhimec / Adobe Stock

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перепроводку.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к делу, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему электропроводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к автоматическому выключателю на вашей электрической панели и пометить каждый прерыватель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы собираетесь делать переподключение самостоятельно, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

• Отопление, вентиляция и кондиционирование воздуха (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина и сушилка
• Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
• Дом офисная электроника, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и стереосистему
• Гидромассажная ванна, спа, сауна или бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные приспособления для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Более крупные различные функции, такие как полотенцесушители или моторизованная беговая дорожка

Как только вы определитесь, чего хотите, сделайте простой чертеж вашего дома, который включает в себя ваши основные приборы, электроника, освещение, выключатели и розетки. Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако

Материалы — не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Томаш Зайда / Adobe Stock

Ремонт электромонтажных работ — это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, попросите совета у строителей или профессиональных ассоциаций. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Ищите компанию, у которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электрике.Лицензия мастера-электрика — это профессиональная лицензия, а лицензия подрядчика по электрике — это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электротехнике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

© Ezume Images / Adobe Stock

Ремонт электромонтажных работ — одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап — Замена кабельной разводки, электропроводки, схем и монтажных коробок.

Второй этап — Установка лицевых панелей на розетки и выключатели и установка светильников.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.
