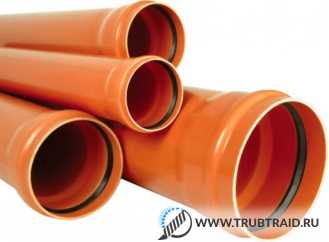

Трубы пвх для канализации размеры 50 и 100мм — цены и срок службы | Размер сантехнических труб для внутренних работ

Одна из ключевых задач, которую предстоит решить проектировщику канализационной системы – это правильный расчет толщины каждого участка. Если диаметр будет недостаточным, то  конструкция не будет обладать желаемым потенциалом, если же примененные трубы будут неоправданно большими, то смета монтажа значительно подорожает.

Трубы какого диаметра применяются наиболее часто?


Минимальный допустимый диаметр рассматриваемых компоновочных деталей рвняется 50 мм. Применение компонентов меньшего диаметра себя не оправдывает, поэтому не считается допустимым. 50 миллиметровые трубы, как правило, подходят для сборки канализационных каналов внутри помещений, в основном без пайки. Система раструбного монтажа позволяет выполнять сборку максимально оперативно и без применения вспомогательного инструментария.

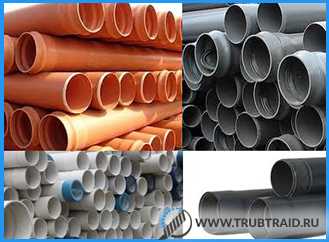

О чем говорит цветовая маркировка изделий?

Планируя приобретение частей для внутреннего и\или наружного канализационного канала стоит понимать, что детали для внутренних коммуникаций традиционно окрашиваются в серый цвет, детали для применения за пределами объекта – в оранжевый.

Что же касается температур, которые способны выдержать изделие из поливинилхлорида, об этом есть материал – ознакомиться здесь.

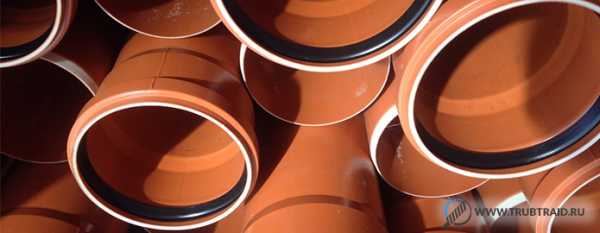

Ценовые и технические особенности запчастей для уличной канализации.

Высокий уровень автоматизации и регулярные модернизации производства рассматриваемой продукции не только позволили исключить брак, но и ощутимо способствовали снижению стоимости продукции. Если сравнивать продукцию из ПВХ и металла, аналогичную по техническим и геометрическим параметрам, то более оптимальным, с финансовой позиции, окажется именно ПВХ, причем без всяческих уступок по качеству и других компромиссов.

В каком городе?ДиаметрммЦенаДиаметрЦена
В Новосибирске50 мм.60 р.110 мм.224 р.
В Ярославле 50 мм.69 р.110 мм.172 р.
В Екатеринбурге50 мм.94 р.110 мм.250 р.
В Барнауле50 мм.60 р.110 мм.157 р.

Почему монтаж объекта из ПВХ не предполагает наличия сложного инструментария?

Как уже было отмечено выше, сборка водоотводящих систем из таких труб выполняется в ручном режиме, без привлечения сложной оснастки.

Однако, стандартная нарезка материала не всегда соответствует текущим потребностям пользователя. Как быть? В контексте этой ситуации всё просто:  трубы пвх для канализации можно пилить обычной ножовкой по металлу, подгоняя отдельные участки под необходимые размеры.

И попросту их можно склеивать специальным клеем. Это не так надежно, но при малом давлении вполне достаточно.

Каковы сферы применения канализационных ПВХ труб?

Стоит понимать, что использование рассматриваемой продукции помогает реализовать не только сантехнические  нужды. К примеру, изделия диаметром в 160 мм нередко “идут” на обустройство водосточных (дождевых систем). Их долговечность и максимальная устойчивость к различным климатическим воздействиям – очень уместны в формате такой ситуации.

Каков максимальный диаметр продукции, изготавливаемой не на заказ?

В зависимости от индивидуальных пожеланий заказчика, могут быть изготовлены детали для канализационных каналов любого диаметра, при этом максимальный размер деталей, выпускаемых в промышленном масштабе, составляет 250 мм. Компоненты такого диаметра могут потребоваться, когда речь идет о наружных работах, размер канализационных труб пвх ( см. разбор обозначения тут )  для внутренней канализации, как правило, намного меньше.

Размеры фитингов также могут существенно отличаться, в зависимости от индивидуальной ситуативной необходимости.

Как быть, если нужна труба нестандартного диаметра?

Нередко случается так, что приобрести деталь необходимого размера не представляется возможным, при этом заменить запчасть на отдельном участке изделием другого диаметра не выходит. Отличным выходом из такой ситуации станет индивидуальный заказ необходимого компонента. Такое решение, с одной стороны, позволяет реализовать конструкции в таком виде, в каком она задумывалась изначально и с другой, добиться желаемых эксплуатационных параметров готовой конструкции. Стоит понимать, что индивидуальным может быть не только диаметр, но и длина.

Каковы основные преимущества продукции с диаметром в 250 мм?

D = 250mm

Ключевая особенность такого материала состоит в его многослойности. Изделия, обладающие указанным диаметром, не только отличаются повышенной жесткостью, но и великолепной устойчивостью к нагрузкам любой интенсивности, как динамического, так и статического характера. См. о Сертификатах соответствия.

Еще одна любопытная техническая особенность таких труб состоит в том, что они могут быть использованы для прокладки коммуникаций под дорожным полотном, высокая устойчивость к нагрузкам, речь о которой уже шла выше, гарантирует исправное функционирование и надежность смонтированных каналов.

Срок службы.

При условии, что технические характеристики изделия соответствуют условиям его использования, а сборка была выполнена в соответствии с общепринятыми правилами, срок фактического использования таких изделий достигает, а зачастую и превышает 50 лет. Экологическая безопасность рассматриваемой продукции давно не вызывает никаких сомнений, поскольку вся продукция проходит обязательную сертификацию в установленном законом порядке.

Температура °С Срок службы, Лет PN10 PN 16 PN20
Допустимое превышение давления, бар
10 1 21,1 33,2 41,4
5 19,9 31,3 39,1
10 19,4 30,5 38,1
25 18,7 29,5 36,8
50 18,3 28,7 35,9
100 17,9 28,3 35,5
20 1 18 28,3 35,3
5 16,9 26,6 33,2
10 16,5 25,9 32,3
25 15,9 25 31,2
50 15,5 24,3 30,4
100 15,1 23,7 29,6
30 1 15,3 24,1 30,1
5 14,4 22,6 28,2
10 14 22 27,4
25 13,5 21,2 26,4
50
13,1
20,6 25,7
40 1 13 20,4 25,5
5 12,1 19,1 23,9
10 11,8 18,6 23,2
25 11,4 17,9 22,3
50 11 17,4 21,7
50 1 11 17,3 21,6
5 10,2 16,1 20,1
10 9,9 15,6 19,5
25 9,5 15 18,8
50 9,3 14,6 18,2
60 1 9,3 14,6 18,2
5 8,6 13,6 16,9
10 8,3 13,1 16,4
25 8 12,6 15,8
50 7,8 12,2 15,3
70 1 7,8 12,3 15,3
5 7,2 11,4 14,2
10 7 11 13,8
25 6,1 9,6 12
50 5,2 8,1 10,1
80 1 6,5 10,3 12,8
5 6 9,5 11,9
10 4,9 7,7 9,6
25 3,9 6,2 7,7
90 1 4,6 7,3 9,1
5 3,1 4,8 6,2
10 2,7 4,2 5,2

ПВХ канализация – это простота монтажа (даже собственноручно), низкая стоимость, безупречная надежность и эффективность. Малая масса конструкции также способствует безопасности и надежности конструкции, а высокий уровень звукоизоляции сделает эксплуатацию водоотводящего канала не только долговечной, но и максимально комфортной, что также играет ощутимую роль. Подключение сантехнических приборов к каналу, собранному из такого материала, не составит труда, как и сам процесс сборки и ввода в эксплуатацию.

Для Вас видео о самых ходовых трубах для канализации – 7мин 03сек:

trubtraid.ru

Сантехнические трубы — размеры пластиковых и металлических

Сантехнические системы, условно можно разделить на несколько основных типов.

Это – водопровод, отопление и канализация. Водопровод может быть для холодной или горячей воды.

Также водопроводная система подразделяется на наружную (для подвода воды к дому), и внутреннюю.

Виды и материалы

В зависимости от назначения системы, очень важно, правильно подобрать материал, из которого изготовлены трубы и сопутствующие элементы.

Основные виды труб, применяемые на сегодняшний день в сантехнике это:

  • стальные трубы;
  • стальные с покрытием из цинка;
  • медные;
  • металлопластиковые трубы;
  • полипропиленовые;
  • полиэтиленовые;
  • трубы из поливинилхлорида (ПВХ и ХПВХ).

Железные

Стальные трубы, не имеющие какого-либо защитного покрытия, сегодня, практически, не используются.

Высокая степень подверженности коррозии, в сочетании со сложностью монтажа, делают выбор в их сторону неоправданным.

Чуть лучше (но ненамного), дело обстоит со стальными оцинкованными трубами. Для работы с ними потребуется целый набор специнструмента, а процесс сборки будет сопровождаться шумом и пылью.

Но если по душе классика, и вы боитесь ошибиться в выборе современного материала, оцинковка будет неплохим выбором.

А знаете ли вы про Закон о водоснабжении и водоотведении 2016 года? Прочитайте в полезной статье, правила пользования водными ресурсами для индивидуальных и промышленных объектов.

Про противопоказания к применению циркулярного душа, написано на этой странице.

Трубы из оцинкованной стали подойдут для любой из систем – отопления, горячей или холодной воды.

Рассчитаны на высокое давление, конструкция получается жесткой и прочной. От коррозии их защищает слой цинка. Правда, эта защита нарушается в местах среза и нарезания резьбы.

Еще больше она разрушается, если использовать сварку.

Трубы из меди

Водопроводная система, собранная из медных труб, внешне получается очень красивой и законченной. Материал не ржавеет, на нем не задерживаются отложения при низком качестве воды.

Для соединений труб из меди используется пайка. Процесс это небыстрый, и требует от мастера определенных навыков.

Трубы с увеличенной толщиной стенки, подойдут и для системы отопления.

Недостаток – высокая стоимость материалов и монтажных работ. Если это не смущает, медные трубы будут идеальным выбором.

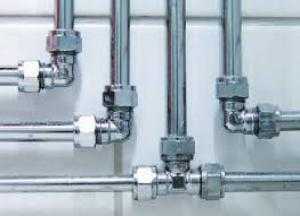

Металлопластиковые трубы

С момента появления металлопластиковых труб прошло совсем немного времени, а люди все больше и больше начинают разочаровываться в них.

На тот момент выбор казался оптимальным – дешево и быстро.

Очень часто их использовали и для систем отопления.

Со временем выявился целый ряд недостатков:

  • при опрессовке, трубы часто разрывает,
  • соединения на пресс-фитингах постоянно протекают.

В процессе монтажа при неаккуратном обращении, слой металла очень легко может треснуть, что дополнительно снижает надежность системы.

Однако, сантехники по сей день продолжают рекомендовать металлопластиковые трубы в качестве универсального решения.

Объяснение здесь простое – с ними очень легко работать, и для этого потребуется всего пара ключей. Прибавить сюда дешевизну материалов, и цена конечной работы будет очень соблазнительной.

Экономить, или делать ставку на качество – решать вам.

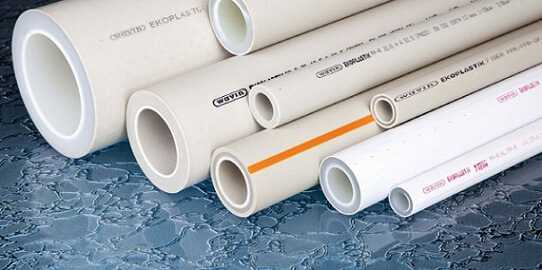

Полипропиленовые трубы

Полипропилен отлично показал себя при использовании в водопроводной системе. Подойдет как для холодной воды, так и для горячей, включая автономную систему отопления.

Их нельзя использовать для подключения батарей в высотных многоквартирных домах, поскольку эти трубы не рассчитаны на столь высокое давление.

А что вам известно про ремонт стиральных машинок-автоматов на дому? Прочитайте в предлагаемой статье советы и мастеров-сантехников по диагностике и устранению неисправностей своими руками.

Какие радиаторы лучше выбрать для квартиры написано здесь.

На странице: http://ru-canalizator.com/santehnika/aksessuary/dzhakuzi.html прочитайте про установку джакузи с подогревом на улице.

В централизованных системах, во время опрессовки давление может достигать 14 атмосфер. Для сравнения, автономка в загородном доме может давать максимум 4-6 атмосфер.

Но для отопления частного дома, полипропиленовые трубы вполне подойдут.

Полиэтилен

Полиэтиленовые трубы применяются для прокладки магистралей в частных секторах, индивидуальной подводки к дому или в качестве линии для кабельного полива.

Также используется для подачи воды из скважин и колодцев. Иными словами, полиэтилен отлично подойдет для организации внешней водопроводной системы, расположенной за пределами дома.

При аналогичных размерах и пропускной способности, полиэтиленовая труба и ее монтаж обойдутся в разы дешевле, по сравнению с другими материалами.

Поскольку труба поставляется в бухтах, можно приобрести отрезок необходимой длины, что исключает необходимость дополнительных соединительных точек.

ПВХ и ХПВХ трубы

При использовании в системе водопровода, трубы из поливинилхлорида соединяют при помощи холодной сварки. Особой популярности этот способ не получил, и его используют все реже.

А вот в качестве труб для канализационных систем, ПВХ нашел очень широкое применение.

Поскольку, канализация – это безнапорная система, нет необходимости обеспечивать особо прочные соединения.

В конструкции труб и фитингов из ПВХ (как соединить трубу ПНД с ПВХ прочитайте здесь) предусмотрены отлитые канавки, куда вставляются резиновые уплотнительные кольца.

Для внутренней канализации можно использовать трубы любого качества, а вот для наружной – только трубы оранжевого цвета. Они более прочные и устойчивые ко внешним температурам.

Сантехнические размеры

Всего несколько десятилетий назад для водопроводных систем применялись, исключительно, металлические трубы. Других материалов просто не существовало. Это могла быть сталь, оцинкованная сталь или медь.

Особым шиком считались трубы из пищевой нержавейки. Выбор материалов для соединительной и запорной арматуры тоже был не особо широк – сталь, латунь или бронза.

Независимо от способа соединения, размеры всех труб выражались только в дюймах, и запутаться было невозможно.

С появлением на рынке труб из синтетических и полимерных материалов, чтобы собрать систему воедино (как соединить металлическую трубу с полипропиленовой) потребуются специальные знания и понимание принципов классификации.

За основу возьмем металлическую трубу, и от этих показателей будем отталкиваться для относительного сравнения с другими системами и материалами.

Размер трубы из металла исчисляется в дюймах и обозначает внутренний проходной диаметр.

Наружный диаметр зависит от толщины стенки, но, в основном, он стандартизирован и отличаться может незначительно.

Для начала переведем дюймы в миллиметры в соответствии с таблицей:

Условный проходной диаметр (в мм) Диаметр резьбы в дюймах Условный наружный диаметр (в мм)
15 1/2 20
20 3/4 26
25 1 32

То есть, когда мы приходим в магазин и просим дать нам металлическую трубу или сгон на 15, подразумевается размер в полдюйма.

Если речь идет о металлическом фитинге с внутренней резьбой, его размер равен внутреннему проходному диаметру детали.

С другими системами и материалами не все так гладко, и применить полученные цифры уже не получится.

Размеры для каждого вида считаются по своей схеме, но попробуем, максимально, их приблизить к общему знаменателю.

Металлопластиковые изделия

У пластиковых труб, условный проходной диаметр не выражается в цифрах.

Стандарты для этого размера отсутствуют, он зависит от толщины стенок и может различаться у разных производителей. Главный показатель – это наружный диаметр в мм.

Но размер резьбы на металлических фитингах по-прежнему считается в дюймах (про переходные муфты для труб ПНД написано в этой статье).

Соответствия будут немного отличаться:

Условный проходной диаметр (в мм) Диаметр резьбы в дюймах Условный наружный диаметр (в мм)
1/2 16
3/4 20
1 26 (25)

Значит, для металлопластиковой трубы диаметром 16 мм подойдет резьбовой фитинг на 1/2 дюйма.

А вот соответствующий диаметр трубы для дюймового фитинга зависит от его конструкции.

Для обжимного потребуется труба на 26 мм, а для пресс-фитинга – 25 мм.

Это важно знать, именно для резьбы на 1 дюйм. Если вам дадут трубу другого размера, ее либо не удастся обжать, либо не получится надеть.

Как и в случае с металлопластом, внутренний диаметр в расчет не берем.

А вот конструкции полипропиленовых резьбовых фитингов и их размеры существенно отличаются от предназначенных для металлопласта (как соединить трубу ПНД с полипропиленовой).

Для детали с резьбой на полдюйма, нужна будет труба диаметром 20 мм. На поверхности фитинга можно найти именно такие значения – «20-1/2’’»

Диаметр резьбы в дюймах Условный наружный диаметр (в мм)
1/2 20
3/4 25
1 32

Полиэтиленовые трубы имеют аналогичные, с полипропиленовыми, соответствия резьбы и наружного диаметра.

ПВХ и ХПВХ трубы

Трубы из поливинилхлорида и хлорированного поливинилхлорида (ХПВХ) соединяют с помощью специального клея, или по-другому – холодной сварки.

Сегодня этот материал применяют все реже, но иногда возникает необходимость ремонта или подключения к уже имеющейся, смонтированной системе.

Для сравнения, диаметр полипропиленовой трубы идет с некоторым запасом, рассчитанным на расплавление паяльником, поэтому в холодном состоянии, вставить трубу в фитинг не получится.

А вот диаметр ПВХ трубы точно соответствует своему посадочному месту (про переходники для пластиковых труб для канализации написано здесь).

При наличии в клеевой системе резьбовых соединений, их диаметр совпадает с наружным диаметром трубы, который также обозначается в дюймах. Размер фитинга так и определяется – полдюйма на полдюйма.

Диаметр резьбы в дюймах Наружный диаметр в дюймах
1/2 1/2
3/4 3/4
1 1

Трубы из ХПВХ, имеют идентичную маркировку в дюймах, но, фактически, их диаметр меньше.

Вывод

В отличие от ПВХ, трубы ХПВХ применяют для водопровода с горячей водой, поэтому нужно обязательно уточнять материал изготовления при покупке арматуры.

Видов сантехнических труб и сопутствующей арматуры сегодня огромен.

Каждый материал имеет свои преимущества и минусы. Не поленитесь и потратьте немного времени на изучение вопроса, прежде чем браться за прокладку водопровода. Это поможет вам сэкономить средства и время в будущем и убережет от разочарований.

Как состыковать трубы разных диаметров в канализации, посмотрите в видеосюжете.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

В каких сферах применяются трубы пвх и какими свойствами они обладают

Содержание статьи

Поливинилхлорид – это современный материал, что отличается хорошими эксплуатационными характеристиками при значительных нагрузках, в том числе в случае значительных температурных перепадов.

Трубы из ПВХ

Именно это позволило использовать трубы ПВХ для канализации, дренажа, подведения воды и прочих коммуникаций.

Вернуться к содержанию ↑

Основные характеристики поливинилхлоридных изделий

Трубы ПВХ производятся исключительно из высококачественного сырья, а также проходят обязательный тщательный контроль. Основными достоинствами полинивинилхлоридной продукции являются:

  • Коррозионная устойчивость;
  • Прочность;
  • Устойчивость к зарастанию и заиливанию;
  • Стойкость к износу;
  • Малый вес трубопровода;
  • Легкость стыковки элементов значительно упрощает процесс проведения инженерных систем;
  • Устойчивость к воздействию агрессивной кислотной среды;
  • Неподверженность блуждающим токам;
  • Выдерживает кратковременное воздействие температуры до 100 градусов по Цельсию;
  • Морозостойкость;
  • Длительный срок использования.

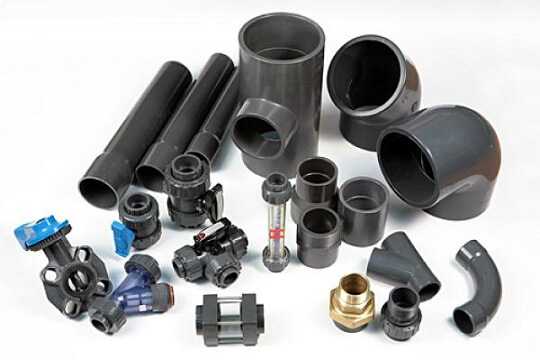

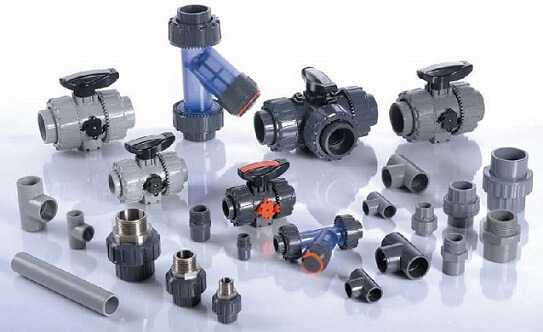

Трубы и фитинги ПВХ

Великолепные характеристики, которыми обладают трубы ПВХ, способствовали их распространению и широкому применению. Пластиковый трубопровод используют:

  • Для подведения внутренней и наружной канализации;
  • Для обустройства дренажных систем;
  • Для подключения холодной и горячей воды;
  • Для прокладки электрокабеля и прочих коммуникаций.
Вернуться к содержанию ↑

ПВХ трубопровод для канализации и дренажных систем

Трубы ПВХ подходят для организации естественной транспортировки отработанной жидкости прямиком к очистительным сооружениям. Изделия подходят не только для бытовой канализации, но и для промышленных нужд.

Температура воды, что сливается по канализационному трубопроводу, не должна превышать 60 °С.

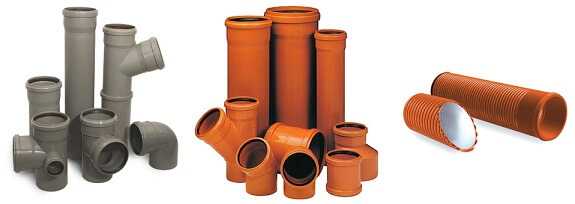

Для канализации применяются различные виды трубопровода. Основными разновидностями являются:

  • Серые раструбные жесткие трубы ПВХ для внутренней канализации;
  • Оранжевый трубопровод для наружной канализации;

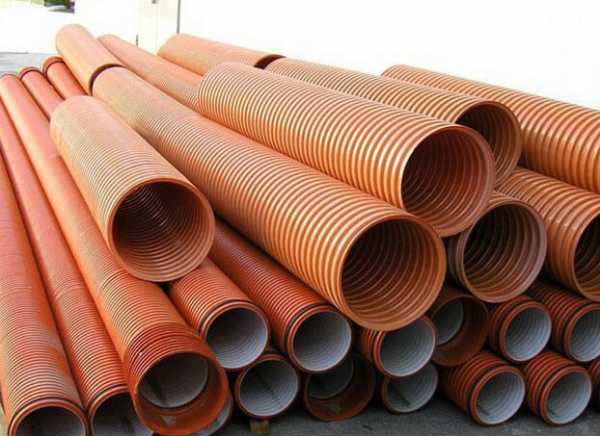

  • Раструбные гофротрубы оранжевого цвета.

Трубы из ПВХ для канализации

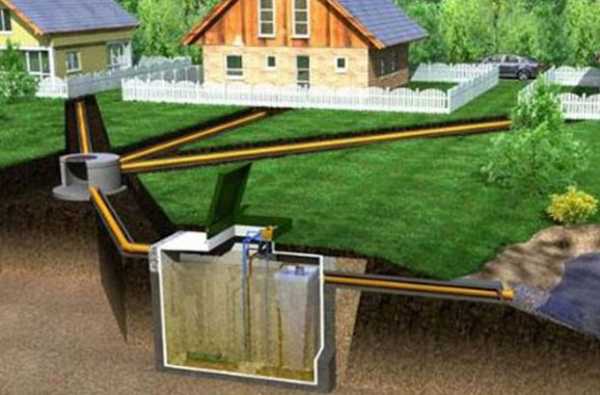

Для отведения лишней влаги с фундамента и участка используется дренажная труба. Для прокладки дренажной системы, применяется специальная гофрированная дренажная магистраль, обернутая в геотекстиль. Именно этот изоляционный материал обеспечивает защиту трубопровода от засорения и заиливания.

Перфорированный дренажный трубопровод бывает однослойным и двухслойным, с полной и частичной перфорацией. Также дренажная труба в зависимости от диаметра имеет следующие виды:

  • 50 мм;
  • 100 мм;
  • 200 мм.

Как правило, раструбные гофрированные трубы внешне черные или желтые. На рисунках изображены черные гофротрубы с перфорацией, что различны по своему строению – однослойные и двухслойные.

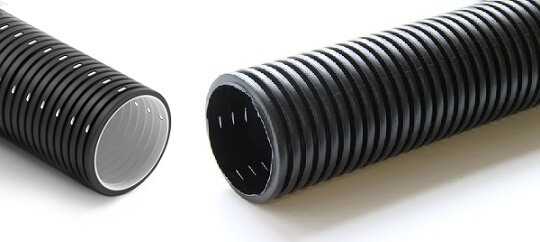

Черные гофротрубы с перфорацией

Преимущества, которые предоставляет дренажная треба:

  • Компактность;
  • Легкость монтажа;
  • Низкая стоимость;
  • Стойкость к коррозии;
  • Стойкость к агрессивным средам;
  • Срок использования 50-70 лет.
Вернуться к содержанию ↑

Водопроводные трубы ПВХ

Поскольку водопровод является системой, что функционирует под высоким давлением, для его подключения требуются специальные напорные трубы ПВХ. Они изготавливаются из непластифицированного поливинилхлорида и реализуются в сером цвете.

Сантехническое оборудование, что подключается с использованием ПВХ трубопровода и фитингов можно легко и быстро установить своими руками. Чтобы произвести монтаж, все элементы стыкуются между собой раструбовым методом. Такое подключение состоит из отдельных этапов:

  1. Выбрать все необходимые комплектующие и проверить качество стыковки.
  2. Обрезать трубопровод при необходимости.
  3. Очистить края от загрязнений и обезжирить.
  4. Смазать края трубы специальным клеем.
  5. Соединить элементы.
  6. Провернуть трубопровод по оси.
  7. Удалить излишки клея с поверхности.

Фитинги для труб ПВХ

Кроме стандартного подключения холодной и горячей воды, ПВХ трубопровод связывает различные узлы и оборудование бассейнов. Для подключения трубопровода для бассейнов необходимо совершить простые действия. Все элементы, включая муфты, краны и прочее сантехническое оборудование для бассейнов усаживается на специальный клей для ПВХ.

ПВХ трубопровод идеально подходит для подключения бассейнов, ведь материал практически не имеет дефектов, характеризуется минимальным коэффициентом шероховатости и позволяет устанавливать сантехническое оборудование в сжатые сроки.

Необходимо учитывать, что существуют различные виды трубопровода для бассейнов. Так, сантехническое оборудование для бассейнов может подключаться с использованием:

  • Полипропиленовых магистралей;
  • Поливинилхлоридных;
  • Полиэтиленовых.

ПВХ изделия для бассейнов отличаются наилучшей стойкостью и износоустойчивостью, а поэтому лучше всего отдавать свое предпочтение именно им.

Вернуться к содержанию ↑

Какой трубопровод выбрать для отопления

Система отопления предполагает транспортировку воды, что используется для обогрева помещения. Вполне логично предположить, что для эффективной работы системы отопления температура жидкости, что перемещается, должна быть довольно высокой. Обычные пластиковые трубы расширяются, теряют форму и провисают под воздействием горячей воды для отопления. Именно поэтому их использование не рекомендовано.

ПВХ трубы для отопления

Оптимальным вариантом для обустройства системы отопления является армированная пластиковая труба, что наилучшим образом сочетает в себе положительные характеристики металла и пластика.

Для отопления могут использоваться следующие виды трубопровода:

  • Труба, армированная стекловолокном;
  • Армированная перфорированным алюминием.

Армированная магистраль, применяемая для подключения отопления, уменьшает проникновение кислорода, что оказывает пагубное влияние на всю систему, становится причиной коррозии и разрушения. Армированная труба для отопления более прочная, стойкая к температурным перепадам и имеет длительный срок эксплуатации.

Гофрированная армированная труба помимо отопления может также использоваться для прокладки наружных кабельных магистралей и защиты электросетей. Армированная магистраль обладает хорошими диэлектрическими свойствами.

Вернуться к содержанию ↑

Использование для подведения и подключения газа

Помимо транспортировки жидкости, ПВХ трубопровод отлично справляется с задачей по переносу газа. Именно по этой причине все чаще в системах газоснабжения используется газовая прозрачная поливинилхлоридная магистраль.

Газовая труба может выпускаться в цветовом варианте, однако прозрачная имеет некоторые визуальные преимущества.

Прозрачная труба ПВХ для газа

Главные достоинства, которыми обладает газовая прозрачная магистраль:

  • Длительный срок службы;
  • Прозрачная труба подходит как для внутренних, так и для наружных газопроводов;
  • Быстрое выполнение монтажных работ за счет того, что прозрачная магистраль имеет малый вес;
  • Хорошо вписывается в интерьер помещения;
  • Прозрачная труба позволяет быстро выявить неполадки и так же быстро устранить их при необходимости.
Вернуться к содержанию ↑

Применение для вентиляционных систем

Вентиляционные отводы рекомендуется устанавливать с круглым сечением. В последние годы вентиляционные системы из пластика все чаще заменяют традиционные металлические. Причина кроется в целом ряде важных преимуществ, которые предоставляют вентиляционные трубы из ПВХ, а именно:

  • Низкая цена;
  • Простота установки;
  • Устойчивость к внешнему воздействию;
  • Полное соответствие санитарным и гигиеническим нормам;
  • Надежность;
  • Герметичность соединения;
  • Полное исключение возможности протечки.

Комплектующие ПВХ для вентиляции

Помимо самого трубопровода, вентиляционные системы требуют использования комплектующих из ПВХ. Основные элементы, что необходимы:

  • Переходники;
  • Колена;
  • Тройники;
  • Муфты;
  • Крестовины.

Вентиляционные системы из ПВХ имеют устойчивость к воздействию ультрафиолета, являются абсолютно безопасными для человека и максимально просты в эксплуатации. Однако необходимо признать, что это не единственный материал для вентиляционных систем, и он используется на равных с другими – полиуретановыми, полипропиленовыми, металлическими.

Вернуться к содержанию ↑

Использование трубопровода с квадратным сечением

Помимо стандартных круглых трубопроводов с различным диаметром, существует также квадратная форма ПВХ изделий. В основном, квадратная труба используется в сельском хозяйстве для создания и подключения ниппельной системы для поения домашней птицы.

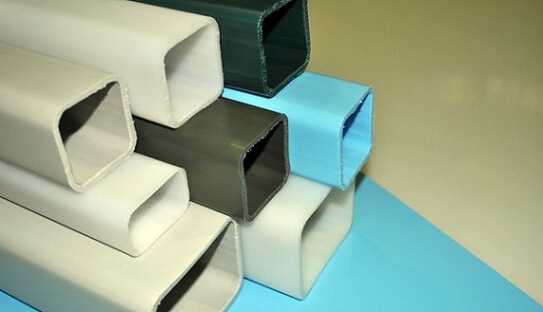

Трубы ПВХ квадратного сечения

Квадратная форма трубопровода способствует удерживанию всей системы в вертикальном положении, что невозможно осуществить с применением круглых изделий. Квадратная труба предотвращает несанкционированное прокапывание воды.

Важным условием является установка ниппеля строго перпендикулярно линии, на которой расположена квадратная труба. Как и другие виды ПВХ изделий, квадратная труба выпускается в различных размерах. Кроме того, квадратная продукция из ПВХ может отличаться в зависимости от толщины стен.

Вернуться к содержанию ↑

Монтаж напорных труб ПВХ

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Трубы сантехнические пластиковые канализационные

Трубы сантехнические пластиковые планомерно теснят металлические, бетонные, асбестовые, стеклянные аналоги с отечественного, мирового рынка. Они гораздо легче, проще в монтаже, что позволяет экономить бюджет строительства. Автономная канализация, водопровод полностью может быть собрана из изделий НПВХ, ПП, ПНД. Это снизит нагрузку на несущие конструкции дома, обеспечит максимальный срок эксплуатации, уменьшит число засоров. Трубы легко восстанавливают внутренний диаметр профилактическими промывками высоким давлением без разборки системы. В 75% случаев используются поливинилхлоридные трубы, в 15% полиэтиленовые, в 10% полипропиленовые изделия.



Трубы ПВХ сантехнические пластиковые

Поливинилхлоридные изделия оптимально подходят для любых систем водоотведения. Для удобства монтажа они окрашиваются в разный цвет:

  • серые – меньшая кольцевая жесткость, увеличенная продольная жесткость, плотная структура, высокая теплопроводность, используются во внутренних системах канализации
  • рыжие – повышенная жесткость кольцевая при низкой продольной, пористая структура, пониженная теплопроводность, применяются в наружной, дренажной, ливневой канализации
  • белые – высокая кольцевая, продольная жесткость, резьба с обеих/одной стороны, используются в качестве обсадных колонн для бытовых водозаборных скважин

Трубы сантехнические пластиковые из поливинилхлорида стыкуются быстрее всех прочих аналогов. Для этого фитинги, трубы имеют раструбы, в которые вставляются ответные гладкие концы. При обрезании трубы на ней достаточно снять фаску, вставить в раструб до упора (рыжие изделия для наружных систем) либо до ограничительной риски (серые изделия для внутренней канализации). Зазор 1,5 см во втором случае необходим для компенсации линейного расширения при транспортировке горячих стоков, изменения температуры внутри комнаты.

Трубы ПНД сантехнические пластиковые

Полиэтиленовые изделия для водоотведения имеют несколько типов соединения. Самыми надежными являются стыковая, электромуфтовая сварка, когда трубы сантехнические пластиковые разогреваются до размягчения при 260˚С в сменных гильзах, закрепленных в паяльнике, соединяются на короткое время. Для самотечных линий, в которых отсутствует давление, так же могут использоваться компрессионные муфты, специальные фитинги.

Все они обеспечивают герметичность, достаточную для безопасной транспортировки стоков (черных, серых). Из полиэтилена изготавливаются гофротрубы, из которых собирают магистрали ливневки (подземная часть), дренажа (перфорированные изделия в текстильном фильтре), смотровые, поворотные колодцы, необходимые для эксплуатации, ремонта, обслуживания трубопровода. Все полиэтиленовые трубы имеют черный цвет, в канализациях используются однотонные изделия, для газопроводов производители наносят несколько желтых полос на тело трубы, для горячих, холодных водопроводов – красные, синие полосы, соответственно.

Трубы ПП сантехнические пластиковые

Полипропиленовые канализационные трубы так же, как и изделия ПВХ имеют раструбы, окрашиваются в тот же серый цвет. Однако, линейное расширение у данного материала выше в три раза. Это означает, что, десятиметровый стояк (3,5 этажа здания) увеличится в длину при использовании ПВХ на 26 мм, а полипропиленовые трубы сантехнические пластиковые добавят целых 90 мм. Поэтому, межэтажные компенсаторы в данном случае обязательны, в то время, как для поливинилхлоридных труб достаточно зазоров в каждом стыке соединения (1,5 см). Неодинаковое линейное расширение требует использовать внутри одной магистрали одинаковые материалы фитингов, труб во избежание аварий.

aquagroup.ru

сантехнические трубы пвх, размеры, технические характеристики, трубы пвх для внешней канализации и внутренней, монтаж, вес, фото и видео примеры

Содержание:

1. Преимущества труб ПВХ для канализации
2. Монтаж канализационных ПВХ труб
3. Внешняя канализация из труб ПВХ
4. Напорная канализация из труб ПВХ

Относительно недавно для монтажа канализационных систем использовались разные виды труб, при этом особой популярностью пользовались чугунные и бетонные изделия. Реже применялась керамическая продукция. На сегодняшний день все более востребованными становятся сантехнические трубы ПВХ для канализации, изображенные на фото.

Изготавливают их из поливинилхлорида – полимера широко применяемого при проведении строительных и ремонтных работ. Использование этого материала в процессе производства труб обеспечивает выпускаемой продукции превосходные физико-технические характеристики (одной из них является кольцевая жесткость изделий) при минимуме недостатков.

Поливинилхлорид соответствует требованиям, прописанным в ГОСТах. Изделия ПВХ используют повсеместно по причине их абсолютной безвредности для здоровья людей, отсутствия выделения вредных газов при нагревании, негорючести и простоте проведения работ с ними. Среди застройщиков трубы ПВХ для канализации стали популярными изделиями, вытеснив при этом продукцию из традиционных материалов.

Преимущества труб ПВХ для канализации


Поливинилхлоридные изделия для монтажа канализационных систем стали востребованными по причине наличия у них многочисленных достоинств, среди которых:
  • повышенная прочность;
  • продолжительный эксплуатационный срок;
  • небольшой вес канализационной трубы ПВХ, что облегчает доставку изделий, их погрузку и монтаж;
  • простота проведения процесса подсоединения, поскольку не требуется применение специального оборудования;
  • отличная пропускная способность;
  • устойчивость к влиянию агрессивных сред, температурным перепадам и ультрафиолету;
  • они гораздо реже засоряются, чем трубы из чугуна или стали благодаря гладкой структуре внутренней поверхности изделий.

Следует отметить, что вышеперечисленные положительные характеристики имеют отношение исключительно к качественным поливинилхлоридным трубам. Для них, как и для других отечественных товаров существует ГОСТ. Приобретая трубы ПВХ для канализации необходимо удостовериться в наличии сертификата качества на данную продукцию.
К достоинствам таких канализационных труб также относится отсутствие необходимости дополнительно защищать их от негативных воздействий извне после завершения установки. Например, чугунные изделия необходимо окрашивать, чтобы они меньше подвергались коррозийным процессам.

Кроме этого в изделиях из поливинилхлорида содержатся атомы хлора, которые способствуют самозатуханию в случае возгорания материала, что помогает ликвидировать пожар.

В настоящее время современная промышленность выпускает большой ассортимент ПВХ труб для канализационных систем.

Согласно техническим характеристикам их принято делить на следующие группы:

  • трубы, применяемые при обустройстве канализационных внутридомовых систем;
  • трубы ПВХ для внешней канализации;
  • изделия для напорных канализационных конструкций.

Поливинилхлоридные трубы для канализации обычно изготавливают из непластифицированных полимеров, окрашивают в светло-серый цвет, в результате чего они обладают устойчивостью к агрессивным воздействиям извне.

Монтаж канализационных ПВХ труб


При замене системы отведения стоков в доме или квартире монтаж ПВХ труб канализации производится в следующей последовательности:
  1. Прежде всего, составляют проект будущей канализационной системы, определившись с количеством сантехнических приборов, от которых будут отводиться сточные воды. К ним обычно относятся: унитаз, ванна, душевая кабина, умывальник, стиральная и посудомоечная машина, кухонная мойка.

    Для каждой точки отведения отработанной воды приобретают косой тройник. Если вместо этого изделия использовать прямой тройник, скорость передвижения стоков заметно понизится.

  2. При помощи обычной рулетки измеряют необходимую длину трубопроводов. В квартирах обычно устанавливают ПВХ трубы канализационные сечением 50 миллиметров, а изделия, размеры диаметра которых составляют 110-150 миллиметров и более, применяют для отвода стоков от унитаза.
  3. Монтажные работы отличаются простотой, так как элементы канализационной системы соединяются способом «в раструб». Для обеспечения герметичности соединений используют резиновые соединительные манжеты.
  4. При открытом способе монтажа канализационной магистрали трубы крепят к стенам при помощи хомутов с определенным углом уклона трубопровода. При применении металлических хомутов между ними и ПВХ трубой следует использовать резиновую прокладку.

Внешняя канализация из труб ПВХ


Компании-производители для создания внешних канализационных систем производят специальные ПВХ трубы, которые характеризуются устойчивостью к негативным внешним воздействиям. Эти изделия способны выдержать большие нагрузки, чем продукция для внутренней сети отводящей стоки. Трубы ПВХ для канализации наружной обычно окрашивают в оранжево-коричневатый цвет.

Монтаж наружной канализации имеет ряд нюансов:
  • при укладке труб необходимо соблюдать определенный угол уклона согласно проектной документации, обычно этот параметр составляет 1 сантиметр на один погонный метр;
  • чтобы смонтировать самотечную канализационную систему, применяют безнапорные трубы, в которых отсутствует внутреннее давление, поэтому в процессе рытья канавы нужно уплотнять грунт и создавать на ее дне песчаную «подушку»;
  • канализационную магистраль укладывают на глубине, размер которой зависит от климата в конкретном регионе. В случае монтажа трубопровода, например, в средней полосе его помещают на глубину 50 сантиметров, а затем прокладывают трубы с уклоном, заложенном в проекте;
  • при выполнении прокладки наружной магистрали нужно обустраивать ревизионные колодцы с промежутком 25-30 метров.

Напорная канализация из труб ПВХ


Если самотечную канализационную систему по ряду причин обустроить невозможно, тогда монтируют напорную конструкцию для отведения стоков. Ее основным отличием является передвижение стоков по трубам с помощью применения специально предназначенного для данных целей насосного оборудования.

Для систем напорной канализации применяются трубы ПВХ, которые не отличаются по своим техническим характеристикам от изделий, предназначенных для самотечных магистралей. Единственный параметр, по которым они разнятся – это меньший диаметр труб для напорного варианта.

Исходя из вышеизложенной информации, можно сделать вывод, что производимые из поливинилхлорида трубы идеально подходят для канализационных систем вне зависимости от их типа.

Среди всех достоинств таких изделий следует отметить их доступную стоимость и поэтому канализация из ПВХ труб обходится дешевле, чем установка стального трубопровода.

kanalizaciyadoma.com
