Проводка в квартире своими руками

Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

Существующие схемы проводки

Рассмотрим 3 схемы подключения проводки.

  1. Лучевая.
  2. Шлейфование.
  3. Смешанная.

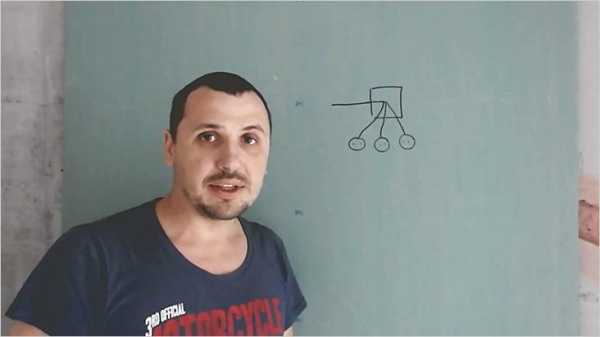

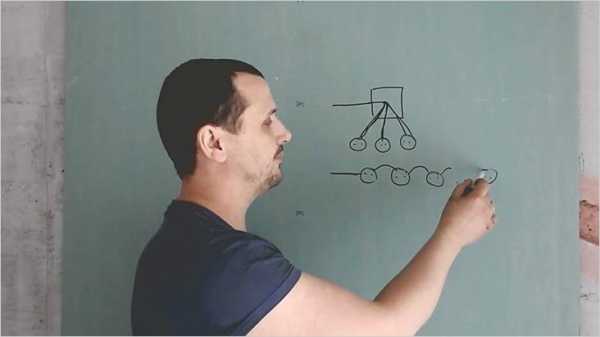

Лучевая схема подключения

На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.

Последовательное подключение

Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.

Чтобы потом не было проблем, все соединения должны быть надежными

На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.

Схема ненадежная, поэтому лучше от нее отказаться

По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.

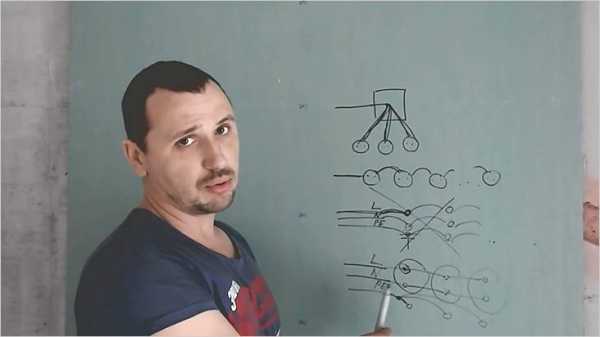

Можно найти компромиссное решение

В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.

Проводник можно согнуть и ввести в прибор

Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.

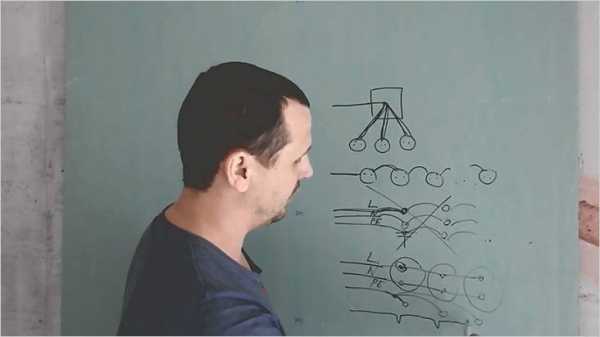

Рассмотрим монтаж смешанной системы

Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.

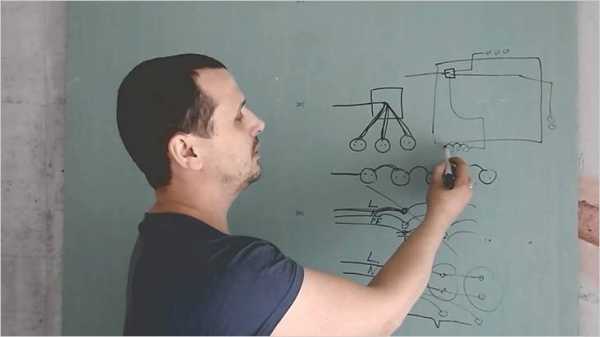

Имеется несколько групп розеток

Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.

К каждой группе подведен кабель

При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

Способы соединения проводников

Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

С помощью такой гильзы выполняется опрессовка

В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.

Будем пользоваться ручным прессом

Для работы потребуется приобрести или взять в аренду ручной пресс.

Сваренный провод

Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.

Винтовой зажим

Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.

Наконечник для многожильного провода

Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.

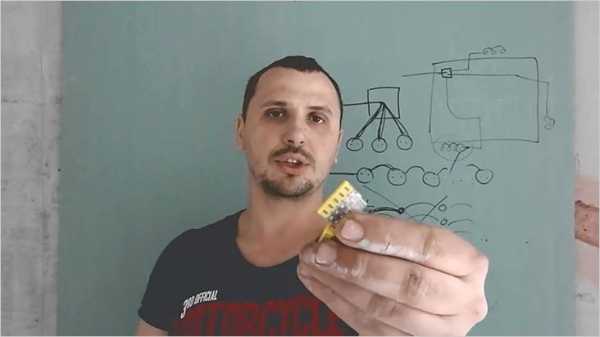

Зажим Ваго

Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.

Другой вид зажимов

Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.

Такое соединение неразрешено делать

Обыкновенные скрутки использовать запрещено.

Сварка проводников

Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

Составим схему

Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

Видео: где взять заземление в электрощите на этаже

Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

  1. Какая мощность выделенной линии.
  2. Сколько комнат в квартире.
  3. Сколько в каждой комнате будет светильников, а также их расположение.
  4. Где будут подключены самые мощные потребители.

В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

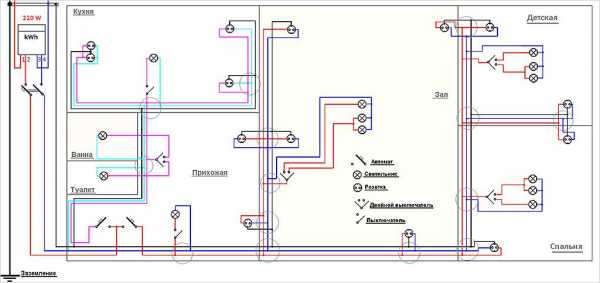

Схема электропроводки однокомнатной квартиры

В стандартной однокомнатной квартире есть:

  1. Прихожая.
  2. Санузел (совмещенный или раздельный).
  3. Кухня.
  4. Зал (или спальня – кому как удобнее называть).

Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

  • Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
  • В квартиру вошло 3 провода – фаза, ноль и земля.
  • Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

Прихожая

  • Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
  • 2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

Санузел

  • В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
  • Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

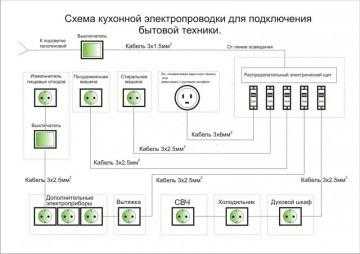

Кухня

  • Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
  • Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
  • Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

Зал

  • С розетками вроде всё понятно – принцип тот же, что и для кухни.
  • Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
  • Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

Электропроводка в трехкомнатной квартире

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

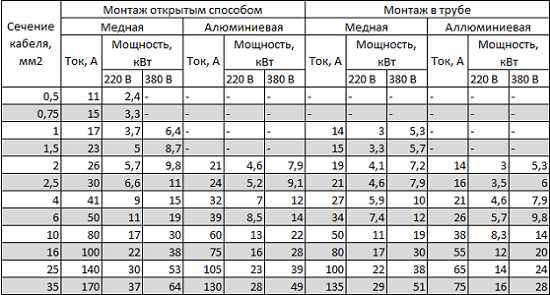

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

  • На ввод и к самым мощным потребителям – 4 мм2.
  • К силовым розеткам – 2,5 мм2.
  • Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм2.

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

  • Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
  • Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
  • Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
  • Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
  • нг ‒ негорючая изоляция.
  • Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
  • 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм2.

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

Укладка кабеля в штробе

Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

Теперь перенесем чертеж на стены.

  • Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
  • От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
  • Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
  • По этой же причине лучше не нарушать и горизонтальность штроб.
  • Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
  • Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
  • Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
  • В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
  • Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
  • Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

  • При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
  • Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
  • Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

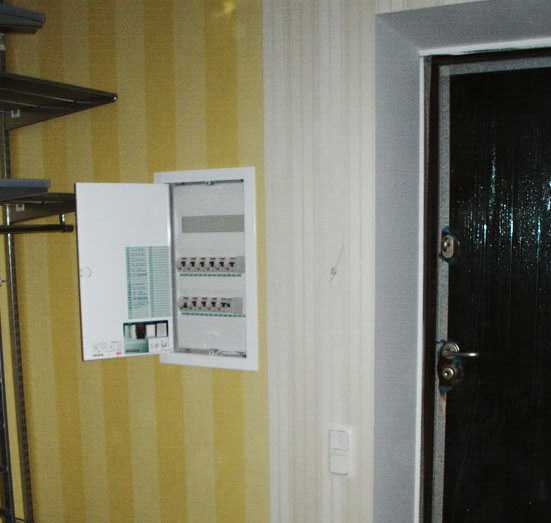

Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

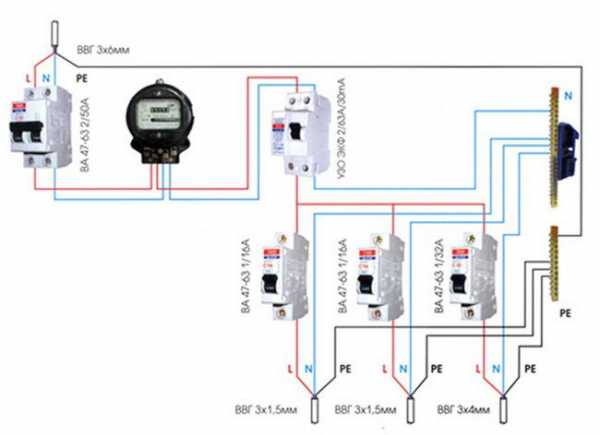

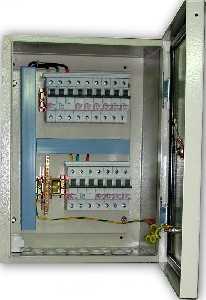

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое

Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.

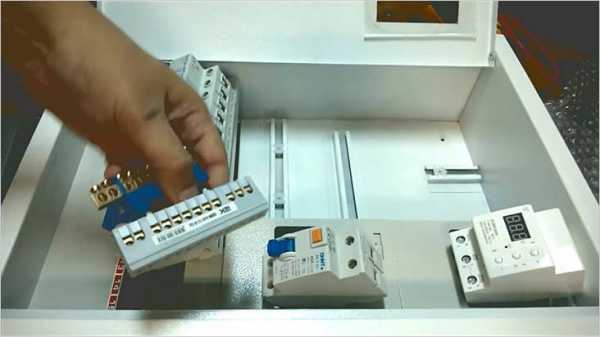

Также понадобятся 2 шины

Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.

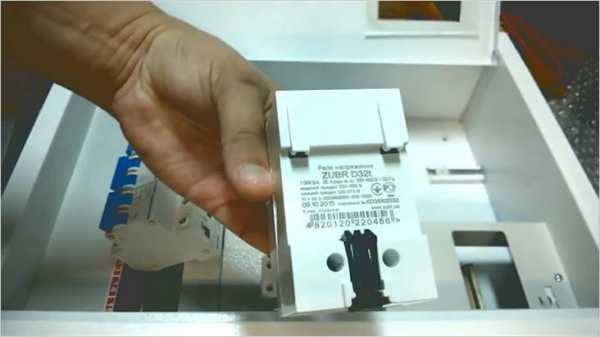

Реле напряжения

Приобрели проверенное временем реле напряжения Зубр.

У него мощные клеммники

Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.

Автоматы и УЗО CHINT

Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.

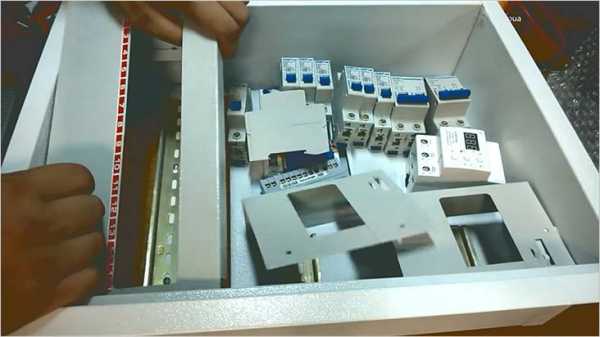

Щиток в разобранном состоянии

Разберем наш ящик для того, чтобы было удобно с ним работать.

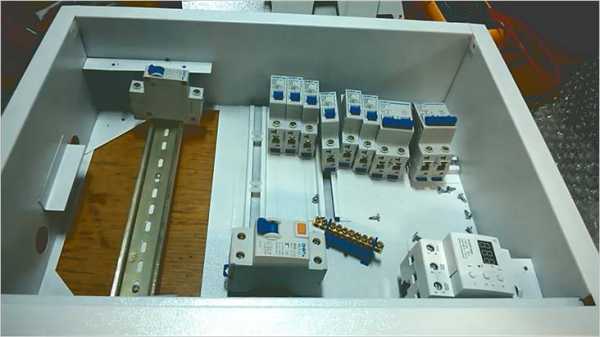

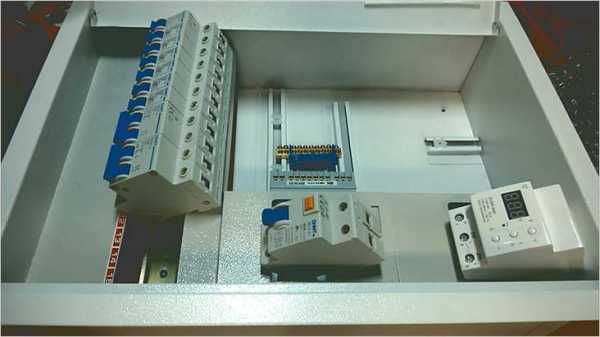

Приборы установлены

Теперь можно заняться установкой приборов.

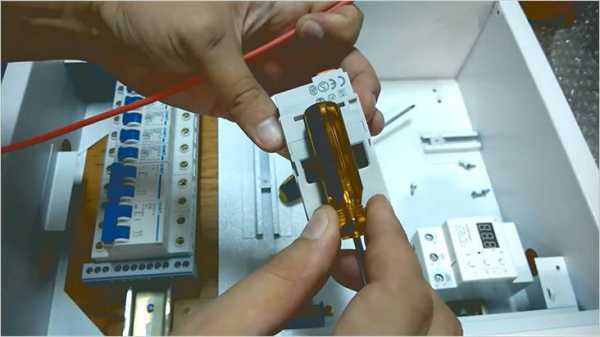

По ручке отвертки будем гнуть провод

Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.

Сделали петлю

Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.

Получилось некоторое подобие гармошки

Вот такая получилась «гармошка».

На каждом приборе закрепили фазу

Осталось ее вставить и обжать клеммы.

Чтобы гармошка не мешала, петли загнуты внутрь

Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.

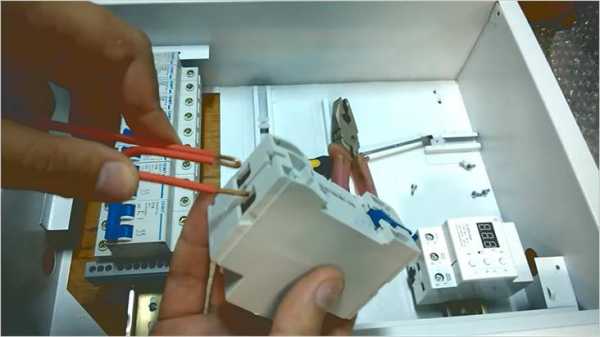

Подготовили провод для подключения УЗО

Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.

Черным проводом подключили ноль

Аналогичным образом подключаются другие проводники.

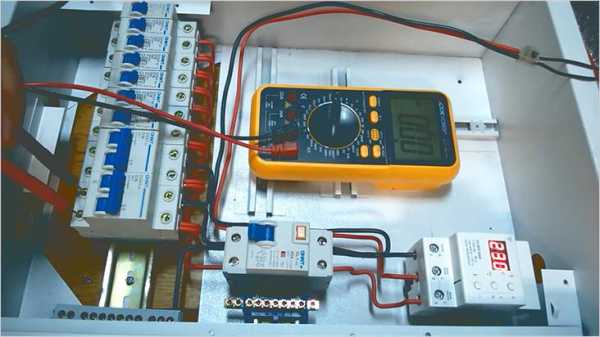

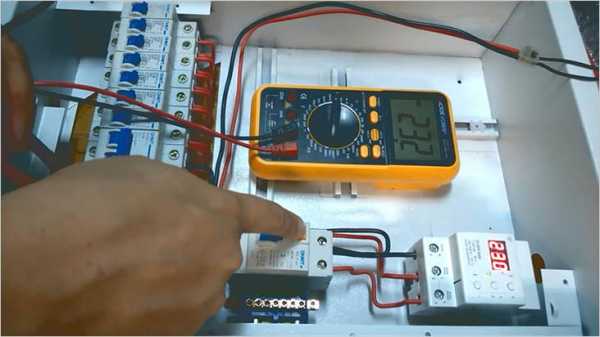

Напряжение 232 вольта

Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.

После срабатывания УЗО

После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Видео: защита от высокого и низкого напряжения

kakpravilnosdelat.ru

Электропроводка в квартире своими руками: пошаговая инструкция

Резкое увеличение количества бытовой техники в квартирах спровоцировало повышение нагрузки на электросеть. Старая проводка все чаще выходит из строя, становится причиной неполадок с приборами, даже пожаров. Выходом в такой ситуации станет новая электропроводка в квартире своими руками пошаговая инструкция по выполнению которой поможет сделать все правильно, а главное, недорого.

Залогом безопасности и надежности новой электросети является соблюдение требований норм, тщательная подготовка, применение качественной фурнитуры. Прокладка сетей требует определенных знаний, навыков. Если нет даже минимального опыта электротехнических работ, лучше обратиться за помощью к профессионалам.

Выбор фурнитуры

Чтобы электропроводка своими руками прослужила не один год без нареканий и сбоев, следует взвешенно подойти к выбору фурнитуры. Она должна соответствовать требованиям норм. Правильно подобранная толщина изоляции кабеля, его сечение обеспечат долговечность и безопасность электросети. Розетки и выключатели должны не только соответствовать стилю квартиры, но и обеспечивать безаварийную службу бытовых приборов.

Чтобы подобрать сечение жилы, потребуется узнать силу тока. С этой целью складывают мощности всех приборов, которые предполагается установить в доме. Затем найденное значение делят на напряжение. По таблицам подбирают сечение, учитывая способ прокладки. Чтобы определить длину сети, рекомендуется схематично показать ее на плане квартиры. Полученный результат увеличивают на 3-4 м.

Второй важный вопрос, который приходится решать при монтаже электропроводки в доме своими руками, заключается в выборе материала токопроводящей жилы. Это может быть медь или алюминий. Раньше для проводки использовали только алюминий. Этот металл мягкий, хорошо гнется, недорогой. Его минус: со временем окисляется, образуя на поверхности пленку с низкой токопроводимостью. За счет этого повышается сопротивление, область контакта начинает греться. После нескольких сгибаний алюминий попросту ломается. Физические характеристики меди намного лучше, что делает ее лидером при обустройстве внутридомовых сетей.

Медная жила обойдется дороже алюминиевой. Однако благодаря отличным показателям быстро оправдывает небольшое удорожание электросистемы.

Основными элементами электросети являются розетки и выключатели. На них возложена двойная функция: обеспечить надежное подключение электроприборов, гармонично вписаться в интерьер. Поэтому при выборе обращают внимание на технические характеристики и дизайн. Собираясь за покупкой в магазин, необходимо ответить на несколько вопросов:

  • Тип проводки. Конструкция накладных и внутренних элементов кардинально отличается, что принципиально влияет на выбор.
  • Заземление. Если электропроводка в частном доме своими руками выполнена с заземляющим контуром, то стоит приобрести евророзетки, предусматривающие подключение защитного провода.
  • Рабочие характеристики. Для домов и квартир подойдут розетки, рассчитанные на силу тока 10, 16 А.
  • Количество. Нормы рекомендуют брать 1 розетку на каждые 6 метров квадратных площади. На практике их число можно увеличить, исходя из реального числа приборов.
  • Влагозащищенность. Для ванной, чердака, подвала потребуется фурнитура, защищенная от влажности. Уровень защиты обозначен IP.

Для жилых помещений достаточно IP20, при повышенной влажности – IP44, на улице – от IP65.

Промышленность предлагает огромное разнообразие розеток: с заземлением, защитными шторками или крышками, таймером отключения. Для удобства можно приобрести панель с возможностью одновременного включения нескольких потребителей.

Не менее широк ассортимент выключателей. Популярностью пользуются клавишные модели. Их выпускают с одной, двумя и более клавишами для возможности комфортного управления источником света, с подсветкой, позволяющей без проблем передвигаться в темноте. Многие потребители успели оценить удобство проходных моделей, позволяющих включать и выключать свет с разных мест. Чтобы регулировать яркость освещения, пользуются диммерами. Правда, они подойдут только для галогенных или обычных ламп накаливания.

Как грамотно подобрать выключатели и розетки

Разводка кабеля по комнатам

Чтобы выполнить монтаж электропроводки своими руками, понадобится тестер, перфоратор, шуруповерт, шлицевые и крестовые отвертки, пассатижи. Для разметки удобно пользоваться лазерным уровнем.

Перед прокладкой новой сети необходимо найти и удалить старую.

Первый этап электромонтажа – разметка. К нему приступают после оштукатуривания стен, перед началом отделочных работ. Влажность воздуха в помещении не должны превышать 70%, температура – не менее 10 градусов. Маркером или карандашом на стене намечают места, по которым будет проходить сеть. Сразу необходимо указать расположение выключателей, соединительных коробок. Закончив разметку, приступают к монтажу. Его можно провести открытым или закрытым способом.

Второй этап – подготовка штробы. Скрытая электропроводка в доме своими руками потребует сделать штробы под кабель и отверстия под коробки. Их можно продолбить вручную (зубилом и молотком), инструментами (болгаркой, перфоратором, штроборезом). В домашних условиях обычно пользуются болгаркой или перфоратором. Штробление представляет собой трудоемкий, пыльный, грязный процесс. Обязательно пользуются защитой для глаз и органов дыхания. Канавку делают глубиной не более 20 мм, ширину выбирают так, чтобы поместить все провода. Отверстия под монтажные коробки делают при помощи перфоратора со специальной коронкой.

Если проектом предусмотрена прокладка по потолку, ее можно реализовать тремя способами:

  • Под навесной конструкцией. Если предполагается устройство навесного или натяжного потолка, то провести электропроводку в доме можно непосредственно по поверхности потолка. Ее крепят к перекрытию.
  • Штроба. Для электролинии делают неглубокую канавку в плите. Этот вариант самый нежелательный.
  • Плита перекрытия. Используют пустоты плит, из которых смонтирован панельный дом. Потребуется сделать два отверстия, через которые протянуть провод.

Подготовив канавки, начинают монтаж электропроводки своими руками. Первым делом на щитке устанавливают и подключают УЗО, автоматы. Сверху располагают нулевые клеммы, снизу – заземляющие, между ними устанавливают автоматы. Подсоединение к распределительному щитку должен выполнять специалист энергоснабжающей организации. При скрытой прокладке провод укладывают в канавку, закрепляют его скобами или алебастром.

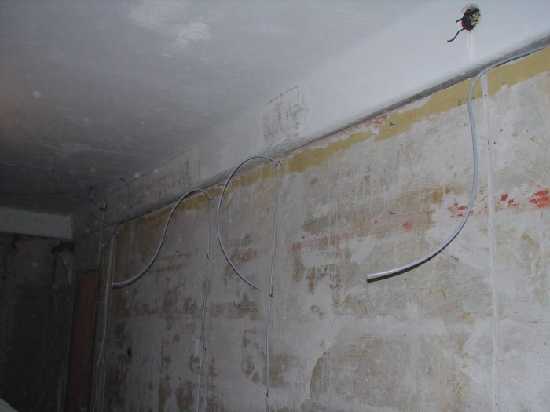

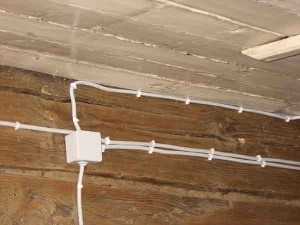

Электропроводка в каркасном доме своими руками чаще всего прокладывается открытым способом. Его преимущества:

  • не требует трудоемкой подготовки;
  • обеспечивает постоянный доступ ко всем элементам;
  • позволяет без особых затрат заменить любой участок.

К минусам относят возможность повреждения, не особенно эстетичный вид. Чтобы обезопасить себя от возможных неполадок, для прокладки используют жесткий кабель с двойной или тройной защитной оболочкой. Его необходимо надежно закрепить к основанию. Обычно электропроводка в каркасном доме своими руками крепится электротехническими скобами. Если монтаж ведется проводом с обычной изоляцией, под ним прокладывают огнеупорный материал. Он должен выступать не менее чем на 1 см с каждой стороны.

Популярным вариантом открытой прокладки являются гофрированные трубы из металла или пластика. Они придают сети аккуратный вид, защищают ее от механического повреждения. Специальные клипсы обеспечат надежную фиксацию.

Советы по прокладке кабеля

Подключение точек

В зависимости от вида проводки (открытая или скрытая) подключение точек имеет свои особенности. Если электропроводка в доме своими руками выполняется открыто, розетки закрепляют на стене, а не вмуровывают их. Сначала на стене просверливают отверстия под крепление, затем накладывают и фиксируют корпус. Главное требование безопасности ‑ негорючая основа. Ею может стать асбестовая, металлическая пластина.

При подключении фурнитуры в закрытой схеме обязательна установка подрозетника, монтажных коробок. Их размер позволяет свободно извлечь механизм, при этом отделка останется целой. К тому же обеспечивается свободный доступ ко всем соединениям. Чтобы надежно закрепить их в посадочном месте, пользуются алебастром или шурупом с дюбелем.

Соединение проводов выполняют в распределительных коробках пайкой, при помощи клеммных колодок, специальными колпачками. Чтобы выявить возможные ошибки или обрывы, кабель «прозванивают» тестером. Если замечаний нет, можно вызывать электрика, который подсоединит внутридомовую систему к распределительному щиту.

Установка электрических розеток и выключателей

Частые ошибки при самостоятельной разводке

Оценив масштаб предстоящих работ, многие мастера задаются вопросом, как провести электропроводку в частном доме своими силами, не допустив грубых ошибок? К меньшим из них можно отнести перерасход материалов, к большим – возможность возникновения аварийных ситуаций или пожара. Прежде чем начать реализовывать свои идеи, необходимо все хорошо продумать. Рекомендуется не пожалеть времени и составить план, а затем пошаговое описание каждого этапа.

Избежать множества нелепых ошибок поможет принципиальная схема проводки. На ней отображают места прохождения линий, точки подключения. Электромонтаж нужно вести сразу по всему дому, чтобы избежать появления множества соединений. Со временем они станут источником проблем.

Схему электрической сети следует сохранить: при дальнейших ремонтах она убережет от случайного повреждения электросети, поражения током.

Стремление сэкономить приводит к другой распространенной ошибке – покупке некачественной фурнитуры. Она не выдерживает нагрузок, быстро ломается. Выбору комплектующих рекомендуется уделить максимум внимания:

  • осмотреть – аккуратный вид, надежность соединения элементов;
  • понюхать – не должно быть резкого запаха пластмассы;
  • взвесить ­ слишком легкое изделие, скорее всего, изготовлено из некачественных деталей.

Монтируя электропроводку в доме своими силами, многих проблем можно избежать, если правильно подобрать материалы, рассчитать метраж, количество. Заниженное сечение кабеля часто провоцирует возгорание. Отдельные участки необходимо выполнять из цельных кусков. Обидно, если до люстры или выключателя не хватит 30 см и придется делать дополнительное соединение. Некоторые мастера по старинке делают его скруткой. ПУЭ разрешает ее использовать только как временный вариант. К безопасным способам относят клеммы, пайку, опрессовку.

Грубым нарушением правил является непосредственное соединение медного и алюминиевого провода. Идеальный вариант: полностью заменить проводку на медную. Если его реализация по разным причинам невозможна, для контакта следует применять специальные клеммные колодки. Тщательная изоляция контактных мест – залог безопасности, надежности, долговечности.

Поводом для несчастных случаев зачастую становится излишняя самоуверенность электрика. Перед проведением электромонтажных работ любой сложности обязательно нужно проверить отключено ли напряжение. Если есть сомнения в правильности своего решения, не стоит пренебрегать консультацией с опытным специалистом.

Нередко домашние мастера, стремясь сэкономить материал, нарушают основное правило обустройства сетей: только вертикально или горизонтально. На качество работы системы это не повлияет, но вероятность нарушения целостности от повреждения гвоздем или сверлом повышается в разы.

Чтобы новая электропроводка в квартире своими руками с пошаговой инструкцией была выполнена качественно, быстро, надежно, желательно не пожалеть времени на подготовку. Важно правильно рассчитать материал, подобрать фурнитуру, выполнить этапы монтажа. Процесс этот непростой, но увлекательный, требует терпения, аккуратности, щепетильности.

Как избежать самых больших ошибок при монтаже электропроводки

uzotoka.ru

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

  • в пластиковый короб;
  • в гофрированную трубку;
  • просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

  • провода с медным сечением;
  • выключатели и розетки;
  • дополнительную изоляция, если Вы её используете;
  • установочные коробки в виде пластиковых стаканов;
  • соединительные клеммы для проводов;
  • клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

  • определение количества необходимых изменений;
  • просчёт количества материала и его покупка;
  • подготовка помещения, путём демонтажа старых проводов;
  • укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

Какая схема проводки в квартире?

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

Как правильно выполняется проводка в квартире своими руками?

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема  и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

Как проложена электропроводка в панельном доме?

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

Какая может быть схема разводки электропроводки в квартире?

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

Какие существуют варианты прокладки электропроводки?

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

Чем отличается прокладка электропроводки в новостройке?

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

Какая схема расчета электропроводки?

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

toolbuild.ru

Электропроводка в квартире своими руками. Разводка электрики

Электрика в квартире своими руками

Заменить электропроводку самостоятельно - задача достаточно сложная. В данной статье мы попробуем разобраться, что такое УЗО и как сделать разводку электрики своими руками.

Что такое УЗО в электрике

УЗО — устройство защитного отключения, ранее в квартирах почти не использовалось, поэтому для многих людей это понятие незнакомо. УЗО представляет собор прибор, который автоматически выключает электричество при превышении тока заданного значения. Другими словами, этот прибор защищает вас от поражения электрическим током и от возгорания в сети при замыкании электропроводки.

Разводка электрики в квартире

Установку электропроводки следует начинать с разработки схемы разводки. Необходимо нарисовать план. Начинать нужно с расположения распределительного щита. Затем нужно сделать разметку, где будут находится розетки и сколько их нужно для каждой комнаты. Желательно проводить разметку розеток с расчетом на то, чтобы на каждые 6 м² была отдельная розетка. Для ванной и кухни стоит предусмотреть по две розетки на каждые 6 м².

Схематически изобразите на плане линии прокладки проводов. Учитывайте, что для розеток с большим энергопотреблением (например, для бойлера) нужно проводить отдельную линию.

После того, как вы нарисовали план на бумаге, нужно перейти к разметке на стенах. Учитывайте, что выключатели обычно устанавливают на высоте 1-1,5 м, а розетки — на высоте 30-40 см от пола.

Важно! Выполняйте прокладку проводов строго горизонтально или вертикально. Так проще ориентироваться в расположении проводов и удастся избежать их повреждения.

Электропроводка в квартире своими руками

Электропроводку в квартире можно выполнить тремя способами:

  1. Открытый способ — используют в местах, где нет возможности скрыть провода. Сейчас такой метод почти не используют, но такое часто встречается в старых домах.

  2. Скрытый способ — используют сейчас практически везде. Провода укладывают в специальные штробы, которые устанавливаются в стенах.

  3. Комбинированный способ — довольна часто используют в офисах. Провода укладывают в наружных каналах.

Как сделать электропроводку в квартире своими руками

Работы по подключению электропроводки можно разделить на несколько этапов. Первым делом надо выбрать качественные провода. Лучше всего выбирать медные провода, они более гибкие и лучше проводят ток.

Следующий этап после того, как вы установили штробы и сделали разметку проводов — установка розеток и выключателей. О деталях установки и подключения вы можете найти полезные рекомендации в разделе Розетки и Выключатели, Освещение.

Важным моментом является установка распределительного щита. Не забывайте о защитных системах (здесь вам понадобится УЗО). Помните, что щит должен находится в доступном и сухом месте.

Электрика своими руками: видео

На данном видео показано, как выполнить разводку и подключить электрические провода в квартире:

Больше информации

Задать вопрос

samoremont.com

схемы и инструкция :: SYL.ru

Как правило, электрическая проводка в квартире своими руками выполняется при ремонте с заменой существующего электрооборудования. Монтаж проводки способен произвести человек, которые имеет представление о способах и видах электромонтажных работ, навыки работы с материалами и инструментами, а также разбирается в электрических сетях.

Проектирование

Основные требования, предъявляемые к электрической проводке, представлены в СНиП и ПУЭ (правилах устройства электроустановок). Соблюдение этих норм очень важно в квартирах для обеспечения их пожарной безопасности.

Итак, перед тем как будет смонтирована проводка в квартире своими руками, необходимо ознакомиться с тем, как она устроена. Как правило, схема проводки стандартная, в ней нет ничего сложного.

Основные элементы

Самым главным элементом в квартирной схеме электропроводки считается внутриквартирный щит. Именно к нему от главного силового щита, расположенного на лестничной площадке, направляется, проходя по пути через предохранитель, электрический кабель.

Он укомплектован электрическим счетчиком, устройствами защитного отключения и несколькими автоматическими выключателями. Все эти элементы собраны в единый узел и закреплены посредством крепежной рейки и вспомогательной шины (одной или несколькими).

От количества комнат в квартире будет зависеть число внутренних линий электропитания. Также на это влияет мощность, требуемая для работы некоторых приборов. Они могут потребовать дополнительно выделенную линию. В большинстве случаев проводов два: «ноль» и «фаза», в некоторых случаях добавляется третий – «заземление».

Расчет

Проводка в квартире своими руками может быть сделана после определенных расчетов. Производятся они двумя основными способами:

  1. По формуле: P : U = I, где сила тока прямо пропорциональна мощности и обратно пропорциональна напряжению в сети.
  2. Этот вариант по сравнению с предыдущим намного проще. Необходимо отдельно сложить электроэнергию, которая потребляется приборами, находящимися на одной линии. К полученному числу следует дополнительно прибавить около 10%.

Поиск каналов

В панельном доме, как правило, электропроводка является скрытой, а именно спрятанной в штробе или за гипсокартоном. Поэтому проводка в квартире своими руками должна начинать производиться с поиска каналов. Для начала выясним, что же представляет собой канал в стенах, предназначенный для скрытой проводки. В большинстве случаев это трубка из полимерного материала, имеющая заглубление примерно 30-50 мм, оборудованная гофрой в местах для вывода наружу и закругления.

Расположение розеток

В советских старых квартирах штепсельные электрические розетки обычно размещались где придется. Иногда на высоте вытянутой руки, а у кого-то на уровне 1 метра от поверхности пола.

На сегодняшний день правильным расположением считается 400 мм от уровня пола. Сначала это может показаться странным, однако в этом есть логика: такие розетки за мебелью практически незаметны, при подключении они ближе к цели, их случайно не заденешь, а главное, такая проводка в квартире, своими руками сделанная, расходует намного меньше кабеля. Пожалуй, единственный нюанс – при подключении пылесоса или утюга приходится не подпрыгивать, а наклоняться.

Если продолжать эту логику, то можно установить электрическую розетку возле плинтуса. В таком случае минимальная высота вызывает при затоплении или мытье полов опасность попадания воды. Именно поэтому, когда монтируется новая проводка в квартире своими руками, по стандарту розетки следует располагать на высоте 400 мм от уровня пола.

Варианты укладки кабеля

Самостоятельный монтаж электропроводки в квартире – это дело непростое. Однако в этом случае вы будете абсолютно уверены в том, что все сделано правильно. Существует три основных способа прокладки электрического кабеля:

Любой из перечисленных вариантов считается правильным, поэтому выбор остается за вами. При этом стоит помнить, что важно иметь точное понятие, где проходит кабель, в противном случае любой забитый гвоздь может стать причиной отключения телевизора (при лучшем раскладе), в худшем случае – удара током.

Как лучше провести проводку?

Скрытая проводка осуществляется внутри стен, под декоративной отделкой или другими декоративными конструктивными элементами. Наиболее безопасной считается проведенная проводка в квартире своими руками под гипсокартон, так как она надежно защищена от каких-либо механических повреждений. Однако такой вариант монтажа самый трудоемкий и требует умения обращаться одновременно с несколькими инструментами.

Комбинированный вариант монтажа электропроводки включает в себя ее установку в коробах и плинтусах с кабельным каналом. Данный способ совмещает в себе одновременно преимущества закрытой и открытой прокладки – безопасность и эстетичный внешний вид.

Ремонт или замена?

Если вы вдруг стали ощущать запах паленого пластика, заметили от распределительной коробки искры или розетки стали при использовании сильно нагреваться, то настало время найти проект электрической проводки в вашей квартире и приступить к ее незамедлительному ремонту.

Такое явление имеет множество причин, от стандартного физического износа, до элементарного устаревания системы электроснабжения, обусловленной появлением у вас в хозяйстве современных электроприборов.

Разводка электрической проводки, схема которой себя уже давно изжила, осуществляется в несколько основных этапов:

  • В первую очередь необходимо выяснить количество требуемых изменений.
  • Произвести расчет необходимого для монтажа количества материала и оборудования и осуществить последующее их приобретение.
  • Далее выполняется подготовка помещения посредством демонтажа старой изжившей себя электропроводки.
  • Укладка нового кабеля и последующее его тестирование на нормальное функционирование.

Еще одна причина, которая может послужить для ремонта в квартире старой электропроводки – это отсутствие элементарного заземления. Конечно, его отсутствие не критично, однако для безопасной и правильной работы многих современных электрических приборов оно необходимо.

Необходимые для монтажа инструменты

Если вы решили, что проводка электричества в квартире своими руками должна быть сделана, то следует приобрести исправный и надежный инструмент. В местах соприкосновения металла и тела не должна нарушаться изоляция. Как минимум вам потребуется следующее:

  • Тестер.
  • Перфоратор.
  • Кусачки.
  • Плоскогубцы.
  • Отвертка.

Материалы для монтажа

Как только будет готова принципиальная схема электропроводки, произведен расчет мощности каждой отдельной ветки, можно будет приступить к приобретению необходимого материала.

Постарайтесь не закупать слишком дешевые изделия и кабель с уменьшенным сечением. Итак, чтобы проводка в квартире своими руками (фото ниже) была выполнена, вам потребуется следующее:

  • Розетки и выключатели.
  • Провода с медным сечением.
  • Установочные коробки в форме пластиковых стаканов.
  • При необходимости дополнительная изоляция.
  • Клипсы, если планируется производиться проводка в квартире своими руками по потолку.
  • Соединительные клеммы для кабеля.

Прокладка кабеля

Как только вы приобретете все необходимые материалы и оборудование, можно будет перейти непосредственно к монтажу.

  • В старой квартире нужно произвести демонтаж старой проводки.
  • В заранее отмеченных местах высверливаются углубления под распределительные коробки и подрозетники.
  • Далее в стенах штробим канавку ко всем выключателям и розеткам для последующей укладки проводов. В них укладываем кабель соответствующего сечения и закрепляем его при помощи дюбель-гвоздей.
  • После чего штробы и отверстия необходимо зашпаклевать.
  • В пустотах плит и на потолке прокладываются провода для системы освещения.
  • Как только проводка в квартире своими руками (схемы ниже) будет смонтирована, устанавливаются все осветительные приборы, выключатели и розетки.

Расчет номинала автоматов

Чтобы правильно выполнить монтаж проводки, необходимо определить номиналы автоматов, устанавливаемых в распределительном щите. Для этого нужно просуммировать мощность всех приборов, которые планируется к нему подключить. Затем киловатты перевести в ваты, после чего рассчитать силу тока по формуле: P : U = I.

Существует следующая линейка автоматов: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A и 63A. Таким образом, номинал выбранного автомата должен получиться больше, чем полученное вами значение.

Установка и подключение электрического щитка

Непосредственно в электрическом щите осуществляется распределение электроэнергии по группам:

  • На освещение.
  • На розетки.
  • Другое оборудование.

Щит закрепляется на стене с помощью дюбель-гвоздей, а затем к нему прокладывается отходящая проводка и подводящий питающий кабель. После чего питающий кабель необходимо зачистить. На требуемую длину с него снимается внешняя изоляция, затем кабель заводится в щит, где подключается к вводному автомату.

В верхней части электрического щита устанавливается шина, к которой подсоединяется нулевой провод. Аналогичным способом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Далее приступаем к распределительным проводам, их зачищаем и подсоединяем к автоматам в соответствии со схемой монтажа электрической проводки.

Заключение

Таким образом, после прохождения всех этапов - от приобретения необходимого оборудования и материалов, прокладки кабеля до установки и подключения электрического щита - будет сделана электрическая проводка в квартире своими руками (схема представлена выше).

Согласованность, надежность, бесперебойность и непрерывность работы электрической системы в целом напрямую зависят от профессионального монтажа, качества комплектующих и материалов, соблюдения всех правил и норм, а также правильности и грамотности всех сопутствующих расчетов. Это очень ответственное и серьезное дело, если у вас есть какие-либо сомнения, то лучше доверить эту работу специалистам, для которых все, что связано с электричеством, является профессией.

www.syl.ru

Как монтируется электропроводка в квартире своими руками

Квартирная электропроводка является важной и неотъемлемой частью жилья современного человека. От качества ее монтажа зависит не только работоспособность всех потребителей электрической энергии, но и в первую очередь безопасность людей. Именно по этой причине электропроводка в квартире должна выполняться в соответствии с некоторыми правилами, их мы и рассмотрим сегодня на сайте stroisovety.org.

Монтаж электропроводки своими руками и его принципы

Разводка электропроводки в квартире – процесс довольно сложный, требующий огромного багажа знаний и умений. Чтобы было проще понять всю запутанную систему всевозможных кабелей, для начала необходимо освоить принципы построения квартирной электрической схемы.

Свое начало квартирная электропроводка берет в распределительном щитке, который является своего рода узлом безопасности, попутно отвечающим за равномерное распределение напряжения между всеми потребителями электроэнергии. Здесь сосредоточена огромная масса автоматических выключателей, устройств защитного отключения, электрический счетчик и даже защита от перепадов напряжения. Все эти приборы как нельзя лучше позволяют обезопасить работу электрической цепи и сделать ее функционирование оптимальным.

Электропроводка в квартире – распределительный щиток

Каждый автомат, установленный в щитке, отвечает за подачу электрической энергии либо к отдельному прибору, либо в отдельно взятое помещение квартиры. Здесь принцип простой – потребитель, для нужд которого требуется более чем 1,5кВт электроэнергии, должен иметь отдельный элемент защиты в виде автоматического выключателя. В качестве такого потребителя с одинаковым успехом может выступать как стиральная машина или водонагревательный бак, так и отдельно взятое помещение в целом, со всеми своими суммарными нагрузками.

От автоматического выключателя по мощным проводам сечением в четыре квадрата электроэнергия подается в распределительную коробку, располагающуюся в каждом помещении квартиры. Именно в этой коробке и происходит подключение всех розеток и цепей освещения комнаты.

План электропроводки квартиры и роль распределительной коробки

Монтируя электропроводку в квартире своими руками, следует понимать важность распределительной коробки – как и электрощиток, она отвечает за равномерность распределения энергии между всеми потребителями той или иной комнаты.

Очень важным моментом в прокладке проводов к розеткам и освещению является правильное соблюдение сечения используемого провода. К блокам розеток напряжение подводится кабелем сечением 2,5 квадрата, а освещение монтируется проводом в 1,5 квадрата.

Если для розеток использовать более тонкую проводку, то в один прекрасный день она может оплавиться от высоких нагрузок и перегореть. Последствия такого халатного монтажа электропроводки в квартире могут быть катастрофическими.

Монтаж электропроводки в квартире фото

Существуют и другие схемы разводки электропроводки в квартире. Некоторые мастера дополнительно разделяют розетки и освещение каждой комнаты на отдельные группы, которые снабжают индивидуальным автоматическим выключателем. В принципе, для квартиры такая сложная схема не нужна: во-первых, она требует наличия более массивного электрического щитка, во-вторых, больше затрат на необходимые материалы.

Положительным моментом такой схемы разводки являются только мнимые удобства эксплуатации – если нужно провести ремонт розеток, то цепь освещения останется работоспособной. Такая электрическая цепь хорошо себя показала в огромных помещениях, где нагрузка от приборов, подключаемых к розеткам, приравнивается к нагрузке от цепи освещения. В квартирах такого практически не бывает.

Роль защитного заземления в квартирной проводке и где его взять

Современная квартира в плане ее электрических составляющих представляет собой большое нагромождение всевозможных бытовых приборов, полноценная, долговечная, а главное безопасная работа которых просто невозможна без защитного заземления. Взять, к примеру, водонагревательный бак или стиральную машину – думаю, многие ощущали легкое пощипывание тока при прикосновении к ним в процессе работы. А ведь эти разряды могут быть и сильнее – при выходе из строя некоторых элементов защиты поражение током от незаземленного прибора может быть смертельным. Именно для этих целей и необходимо присутствие защитного заземления в цепи электрической проводки квартиры.

Прокладка электропроводки в квартире – заземление

В идеале контур заземления должен присутствовать в каждом многоквартирном доме, но в большинстве строений прошлой эпохи его просто нет. В этих домах роль заземляющего элемента выполняют металлические конструкции здания, которые и страдают от такого обращения в первую очередь. Стальные водопроводные коммуникации бьются блуждающими токами и выходят из строя раньше времени, металлические соединения плит панельных домов также потихоньку разрушаются, но главное, под угрозой находится человеческая безопасность.

Какой же выход из сложившейся ситуации? Где взять защитное заземление? Если копнуть глубже, то по сути, заземление имеется в каждой квартире, оно подается по одному из двух проводов, питающих квартиру, и именуется «0». Это не секрет для тех, кто немного знаком с законами электричества. Чтобы хоть как-то заземлить электрические приборы, в процессе прокладки электропроводки в квартире необходимо выполнить так называемое зануление.

Электропроводка в квартире своими руками – зануление

Выглядит этот процесс примерно так. Вся разводка монтируется трехжильным проводом, один из которых будет играть роль заземления. Он подключается к соответствующему разъему розеток и клемм некоторых электрических приборов.

Очень важным в процессе устройства зануления или, как его правильно называют, «повторного заземления», является правильно определить место соединения заземляющего провода с нулем электрической проводки.

Скажем так, непосредственно в розетках или возле приборов перемычек между «0» и землей ставить нельзя – это чревато замыканием с большим фейерверком и возможно даже пожаром. Правильно выполнять повторное заземление непосредственно в распределительном щитке, в этом случае вероятность срабатывания элементов защиты приравнивается к 100%.

Ну вот, в принципе, и все основные требования, согласно которым монтируется электропроводка в квартире. Самое главное, не забывайте одну прописную истину – любые работы с электрической энергией должны выполняться при отключенном питании. От этого зависит ваша жизнь!

Автор статьи Александр Куликов

stroisovety.org
