Проектирование

Делать разводку сантехники в ванной «на глаз» — неудачное решение,последствие которого – лишние проблемы. Наилучший вариант – с самого начала определиться, что где будет стоять, какие элементы трубопровода понадобятся для сборки схемы, какой их будет расход и стоимость.

Составляем список необходимой сантехники. Раздельные ванная комната и туалет нуждаются в детальной, проработанной единой схеме разводки водопровода и канализации. Не нужно их рассматривать раздельно.

Список необходимого обычно такой:

• Стиральная машина.
• Душевая кабинка, бокс, джакузи или ванна.
• Унитаз.
• Раковина.
• Гигиенический душ или биде.

Помечаем, какого рода трубопровод (горячая, холодная вода, канализация) тянем к сантехническому устройству. Выполняем точные замеры помещения и всего что будет в нем находиться, составляем рабочий чертеж. Важно просчитать всё точно, чтобы стиральная машина или ванна вписалась в отведенное ей место.

Все сантехнические устройства подключаются к водопроводной сети последовательно одно за другим.

В первую очередь отмечаем на схеме место подключения унитаза к канализационному стояку.  Они будут соединяться фитингом.

Исключаем всевозможные изгибы и повороты канализационных труб, чтобы не провоцировать их засорение и забитие. Сливы остальных сантехнических устройств подключаем так, чтобы они проходили через разводку унитаза.

Важная задача – достичь комфортного размещения, избегать нагромождения.

Следует отметить, что сливы у такой сантехники как унитазы, ванны, поддоны душевых кабин могут быть типичного (одноуровневого) и нетипичного (наклонного, прямого) подключения.

Учитываем все возможные нюансы на стадии проектирования, изучаем техническую документацию, рассматриваем фотосхемы различных вариантов разводки сантехники и труб в ванной комнате.

Проектируем все так, чтобы помещением, мебелью и сантехникой было удобно пользоваться – ничто не мешало открытию-закрытию дверей, был свободный, незагроможденный  доступ к унитазу, ванной, раковине.

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

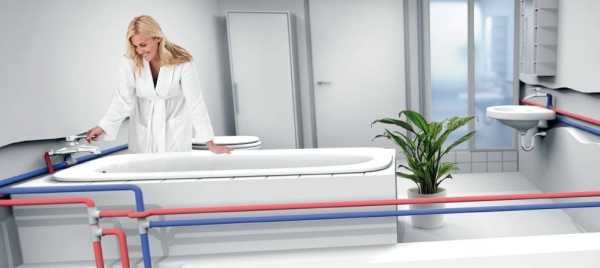

Подбираем подходящую схему подключения:

• С использованием проходных розеток.

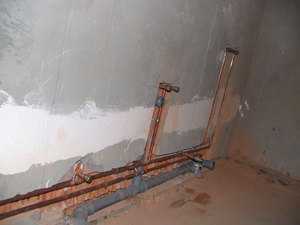

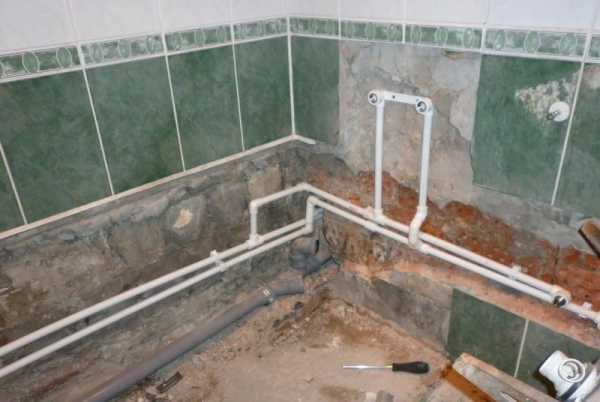

• Открытая (все коммуникации видны)

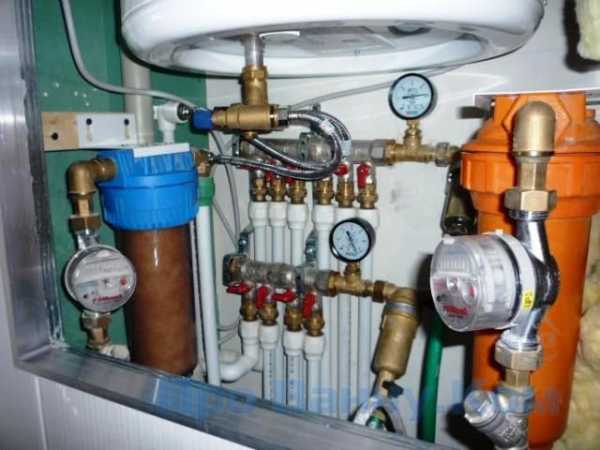

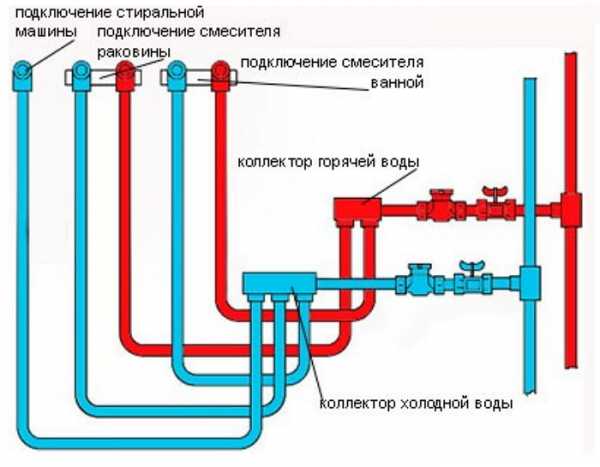

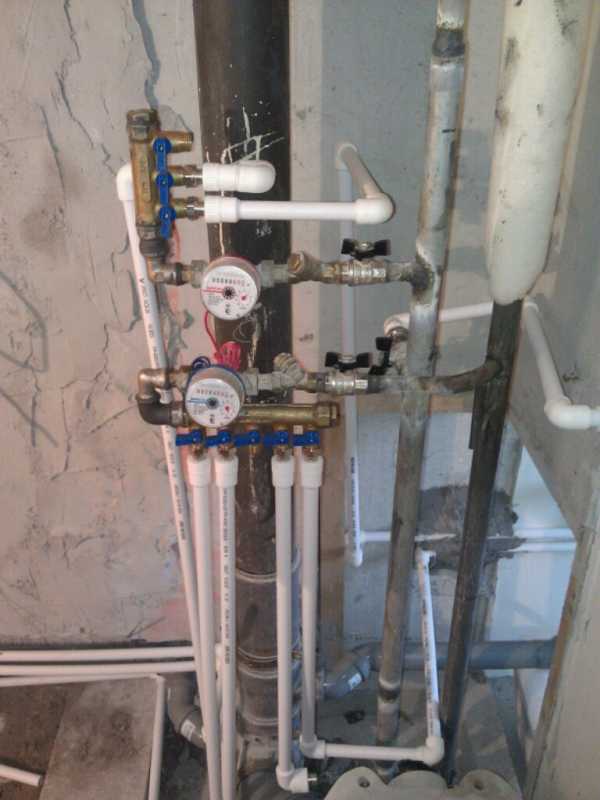

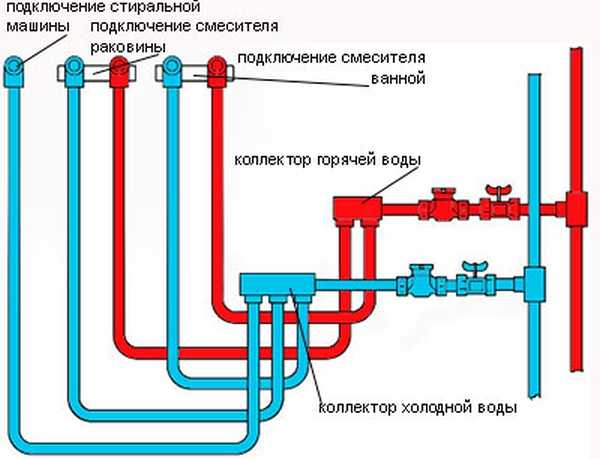

• Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
• Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
• Последовательная, с использованием тройников.

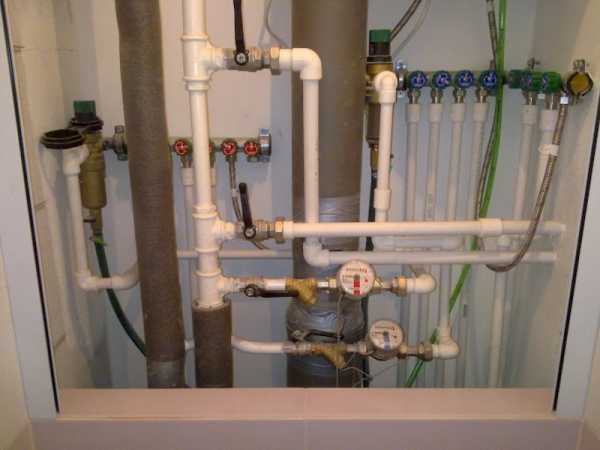

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Важно, с самого начала стремиться к герметичности, жестко и прочно соединять все детали трубопровода, использовать гидроизоляцию в местах соединений.

Мелочи, на которые стоит обратить внимание

Собирая схему водопровода, обращаем внимание на следующие нюансы:

• Стремимся к минимальному количеству соединений труб между собой. Чем меньше – тем лучше, надежнее вся конструкция.
• Подбираем трубы и муфты для соединения из однородного материала.
• Все коммуникации теплоизолируем.
• Обеспечиваем легкий доступ к важным элементам водопроводной сети – фильтрам, кранам, счетчикам. Чтобы когда нужен ремонт, устранение неполадок не затопило пол-ванной комнаты и соседей снизу, пока не перекроете воду!

Важно также правильно подобрать материал, с помощью которого будет выполняться разводка. Современные элементы трубопровода изготовляются из:

• Металлопластика
• Полихлорвинила.
• Нержавеющей стали.
• Полипропилена.
• Меди (бронзы).
• Сшитого полиэтилена.

Наиболее широко применяются трубы из металлопластика и полипропилена. Стальные, полиэтиленовые и медные трубы – дорого стоят, менее распространены, требуют спецоборудования для монтажа. Самостоятельно, без посторонней помощи такими материалами схему разводки не собрать.

Канализационные трубы изготавливаются из пластика с разным диаметром и толщиной стенок. Собираются очень быстро, как детский конструктор, надежны, долговечны.

От того, как качественно и правильно сделается разводка труб в ванной комнате, будет зависеть дальнейшая эксплуатация всей сантехники. Важно с самого начала всё делать качественно, чтоб потом ни переделывать, ни устранять течи и прорывы.

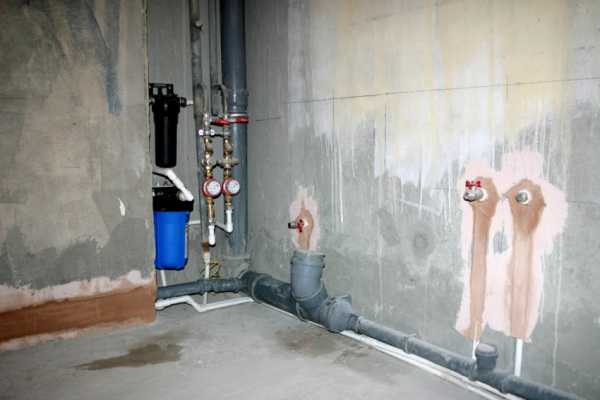

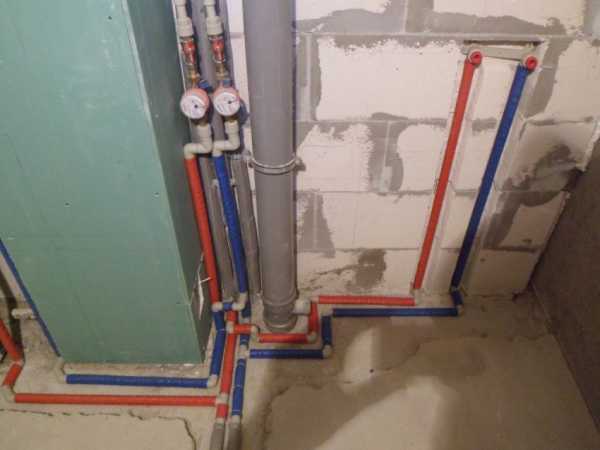

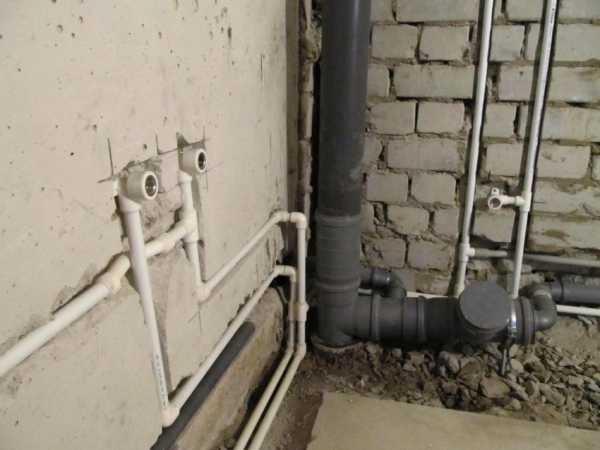

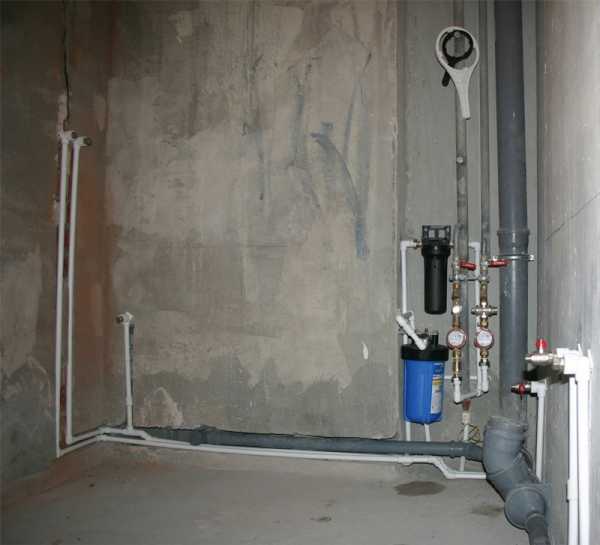

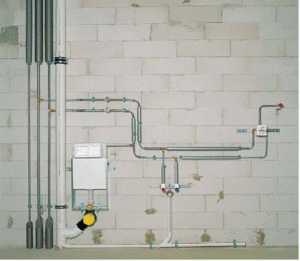

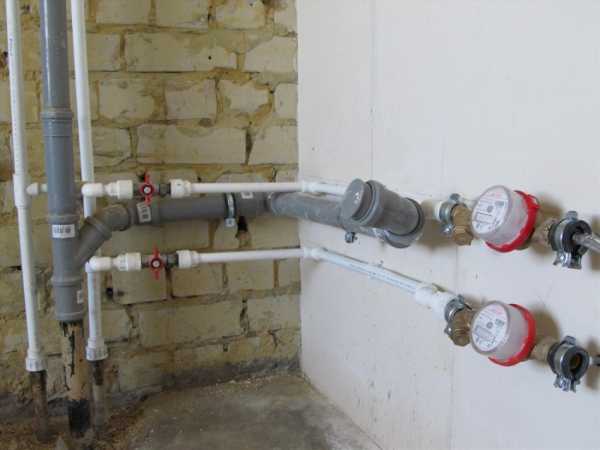

Фото разводки в ванной

Также рекомендуем посетить:

vannajainfo.ru

Разводка труб в ванной своими руками полипропиленом / Zonavannoi.Ru

Многие хозяева, пытаясь сэкономить на ремонте в ванной, часть работ выполняют самостоятельно. Монтаж труб в ванной станет одним из таких мероприятий, выполнение которого является посильной задачей для каждого. Однако в этом случае нужно учитывать специфику помещения и количество размещаемой там сантехники и бытовых приборов.

Содержание статьи

Ассортимент материалов

Вопрос, как сделать разводку труб в ванной волнует многих хозяев. Ведь грамотное ее проведение станет залогом длительной и успешной эксплуатации санузла. Для правильного выполнения этих работ нужно определиться с материалом, из которого изготовлены трубы.

Следует знать, что канализационные и водопроводные коммуникации имеют разное назначение, поэтому их производят из материалов, имеющих некоторые отличия.

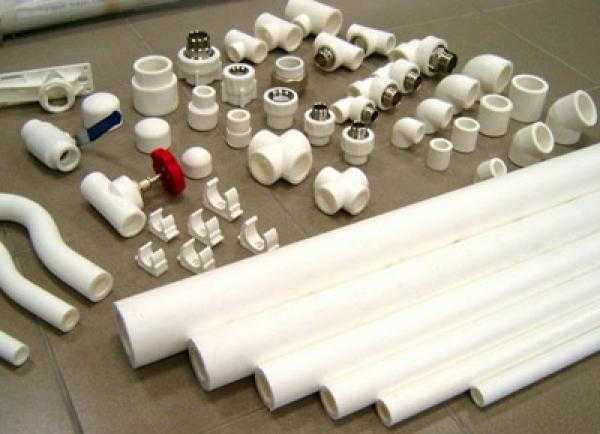

Трубы из полипропилена станут лучшим выбором, так как они универсальны

Водоотводные конструкции целесообразно монтировать из чугунных, полипропиленовых, полихлорвиниловых и ПЭТ материалов. Лучшим выбором для разводки водопровода станет экопласт. Однако такие конструкции могут быть выполнены также из металлопластика и ПВХ. Чтобы выяснить, какие трубы лучше для разводки в ванной, нужно подробно рассмотреть свойства каждого из материалов и их особенности.

Характеристики изделий из полимеров

Самым подходящим решением станет разводка труб в ванной своими руками полипропиленом, поскольку этот материал своими эксплуатационными качествами отвечает всем требованиям к такой конструкции. Он является универсальным и подойдет в одинаковой степени как для монтажа водопровода, так и для канализации.

Эти конструкции выдерживают значительное давление и высокие температуры. Следует помнить, что они отличаются длительным сроком службы. Для соединения отрезков труб используют сантехнический паяльник. К их недостаткам можно отнести только низкую степень эластичности.

Изделия из полиэтилена и полихлорвинила очень гибкие и крепкие. Они прекрасно выдерживают низкие температуры, однако не годятся для подключения горячей воды или ее стока. Их можно соединить между собой с помощью специальных раструбов или склеить.

Основным достоинством труб из полимеров является легкость монтажа

Металлопластиковые системы имеют самую низкую стоимость и отличную эластичность. Однако они выдерживают гораздо меньшее давление жидкости, чем экопласт. Кроме того, срок службы таких изделий в два раза короче полипропиленовых аналогов.

Особенности металлических конструкций

Сегодня прокладка труб в ванной комнате практически не предусматривает чугунные и оцинкованные системы водопровода и слива. Причиной этому служит сложность монтажа конструкций. Однако канализационные коммуникации из чугуна отличает хорошая шумоизоляция и высокая износостойкость по сравнению с изделиями из полимеров.

Стальные оцинкованные водопроводные конструкции полностью проигрывают пластиковым аналогам. Они подвержены воздействию коррозии при длительной и интенсивной эксплуатации. Кроме того частой проблемой таких изделий становится образование налета внутри трубы.

Металлические трубы проигрывают пластиковым, так как последние не подвержены коррозии

Соединить же металлические изделия можно только с помощью сварочного аппарата, что не всегда возможно в домашних условиях.

Методы подключения

Существует два варианта монтажа коммуникаций. В первом случае выполняют внешнюю прокладку труб, а во втором – внутреннюю.

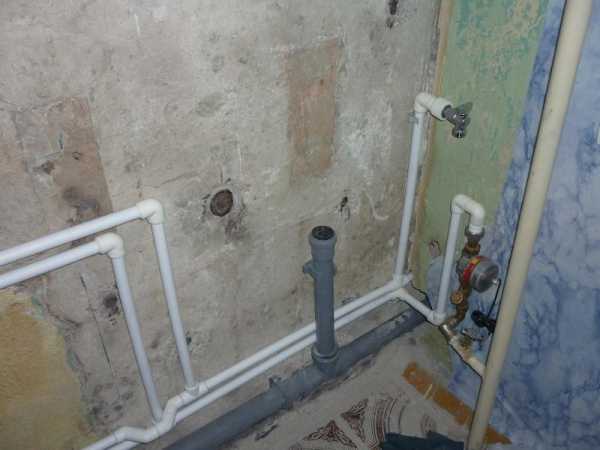

Закрепленные на стене системы позволяют без труда определить и устранить неисправность. Однако такой способ проведения значительно снизит эстетические свойства помещения.

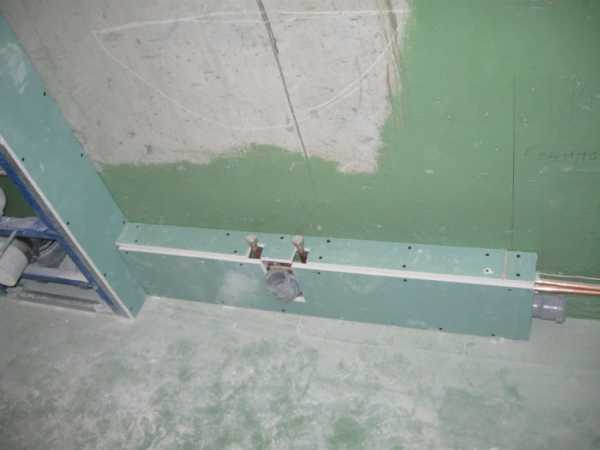

Коммуникации, скрытые внутри стены, напротив, будут способствовать привлекательному виду интерьера. Хотя следует знать, что в случае протечки вам придется полностью демонтировать всю наружную отделку.

Специалисты различают следующие способы подключения коммуникаций:

• последовательный;
• параллельный.

В первом случае от основной магистрали водопровода делают отводку, а к ней при помощи тройников последовательно подключают бытовые приборы и сантехнику. Этот метод позволяет немного сэкономить на материалах, однако он снижает эксплуатационные свойства оборудования. Это объясняется значительным снижением давления воды, поступающей по такой системе, а, значит, следствием станет снижение ее напора на выходе. Кроме того, чтобы отключить какой-либо прибор, потребуется на все точки установить дополнительные запорные клапаны.

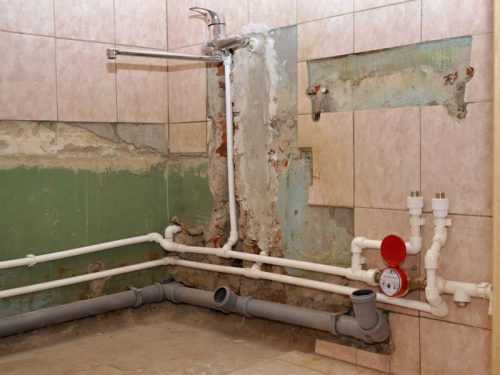

Разводка труб в ванной последовательным или тройниковым способом

Параллельная разводка труб в ванной, фото образцов которой вы найдете в галерее этой статьи, состоит в том, что каждое устройство подключается отдельно и напрямую из основной магистрали. Специалисты советуют именно такой метод, поскольку при большом количестве точек подсоединения он станет наиболее целесообразным. Особенно уместно в этом случае будет установить запирающий кран на каждой точке подключения и на основном коллекторе. Общий клапан поможет полностью перекрыть водоснабжение, когда это будет необходимо. С помощью индивидуального краника можно отключить отдельно взятый прибор, например, для устранения его неисправности, не препятствуя при этом работе остальной техники.

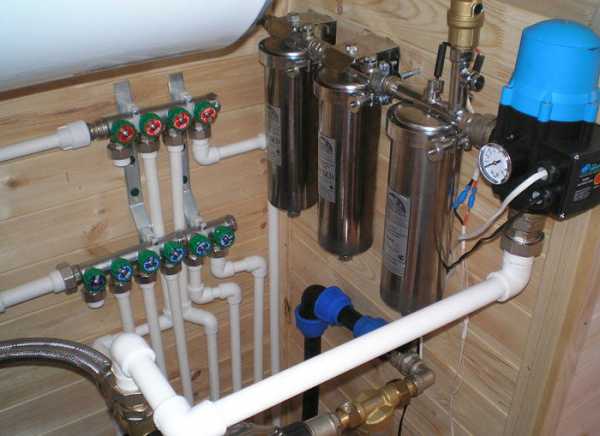

Именно коллекторный способ разводки труб станет оптимальным вариантом

Порядок действий при проведении водопровода

Правильная разводка труб в ванной полипропиленом предусматривает составление проекта монтажа такой конструкции. В этой схеме нужно прикинуть оптимальные пути прохождения коммуникаций, по возможности свести к минимуму количество их поворотов и угловых соединений, а также постараться избежать пересечений магистралей.

Также нужно определить длину каждого прямого участка, чтобы вычислить количество необходимого материала. Нелишним будет и указать точки подключения всех приборов, чтобы узнать, сколько потребуется соединительной фурнитуры.

Приобретать материалы стоит с небольшим запасом на непредвиденные расходы и нарезку. Семи процентов от общего количества должно быть достаточно.

Очень важно запастись необходимыми для проведения работ инструментами. Например, для проведения водопровода из полипропиленовых труб список выглядит следующим образом:

• газовые сантехнические ключи №1–2;
• кусачки;нож;
• пассатижи;
• гаечные ключи;
• рулетка и карандаш;
• отвертка;
• паяльник для труб;
• турбинка и дрель.

Выполнив необходимые подготовительные работы, можно приступать к монтажу. Для начала следует убрать старые коммуникации. Для этого нужно перекрыть подачу воды к ним и срезать их.

Нарезать трубы следует согласно составленной схеме

Придерживаясь составленного проекта, нужно отмерить и нарезать необходимые вам фрагменты коммуникаций. Далее, следует сочленить их, припаяв отрезки один к другому. Для этого их зачищают и снимают в местах соединения фаску ножом, после обезжиривают и помещают в паяльный аппарат. При нагревании до двухсот семидесяти градусов их нужно соединить. Следует знать, что остывают детали в течение нескольких секунд, поэтому постарайтесь точно и аккуратно сочленить отрезки как можно быстрее.

Установите на заранее условленных местах запирающую фурнитуру.

Внутренний метод монтажа труб длительный и трудоемкий, но в результате вы получите полностью скрытую систему водопровода

В зависимости от выбранного способа прокладки труб либо проделайте в стенах углубления для них, либо закрепите на простенках специальные фиксаторы. На местах соединения перегородок лучше установить дополнительные элементы крепления. Теперь вы можете проложить систему и закрепить ее.

Сразу после монтажа водопровода профессиональные сантехники советуют провести тестирующий пуск воды, чтобы проверить герметичность конструкции и определить места возможных протечек.

Если система работает исправно, в случае внутреннего монтажа можно приступать к декоративной отделке стен. При наружной разводке работы по укладке труб считаются законченными.

Подключение системы стока

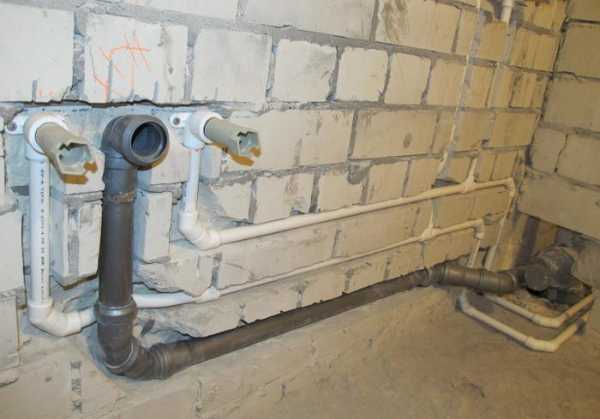

Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.

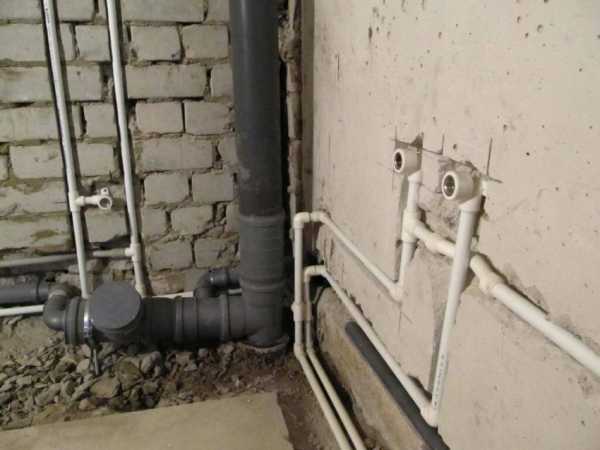

От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.

Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном

По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору. При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом.

Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов. Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.

Полезные советы при монтаже

Разводка полипропиленовых труб в ванной и туалете имеет свои нюансы. Мастера советуют особое внимание обратить на запирающие краны. Поскольку это изделие подвержено значительным нагрузкам, в случае аварийного перекрытия водопровода, оно должно выдерживать высокое давление (обычно до 60 атм.) и температуру до 150 градусов. Само собой, что деталь нужно приобретать качественную и у надежного производителя.

При монтаже водопровода нужно исключить возможность перепадов давления в трубах, которое приведет к уменьшению напора струи на выходе. Для этого сантехники советуют параллельную систему подключения. Увеличение диаметра основной магистрали тоже будет способствовать этому. Отрегулировать напор поможет установка редуктора давления и шаровых аварийных кранов.

Прокладка канализации тоже имеет свои нюансы. При демонтаже металлической вертикальной магистрали и установке пластикового аналога оптимальным вариантом будет одновременная его замена во всех квартирах по стояку. Поэтому этот вопрос лучше заранее обсудить с соседями. В противном случае возможен сдвиг системы в квартирах, расположенных выше. Лучше избежать на новой конструкции горизонтальных участков, которые будут способствовать образованию засоров и пробок.

Важно выбрать высококачественную запирающую фурнитуру от надежных производителей

Как оказалось, монтаж и подключение систем подвода и слива в санузлах не представляет особой сложности. Заранее составленный проект, выбор надежных современных материалов и правильная последовательность действий во время выполнения работ гарантируют вам успешный результат.

zonavannoi.ru

Разводка труб водоснабжения в ванной и туалете своими руками

Водопровод – важнейший элемент в каждой квартире. Без подачи воды и ее отвода в канализацию полноценное проживание в доме невозможно. Поэтому так важна грамотная разводка труб водоснабжения в ванной и туалете. Монтаж канализационных и водопроводных коммуникаций должен усовершенствовать интерьер помещения и сделать санузел максимально удобным для использования.

Консультанты сайта «Сантехник Портал» помогут начинающим мастерам разработать схему разводки труб в ванной и расскажут, как правильно собрать систему водоснабжения своими руками, которая будет работать долго и без перебоев.

Правила расположения сантехники

Самостоятельно выполненная разводка сантехники в ванной труб в ванной должна быть надежной. Поэтому в процессе монтажа должны применяться только качественные материалы, например, полипропиленовые трубы, и инновационные инженерные решения. Иначе исправление ошибок, которые были допущены во время ремонта и прокладки трубопровода, обойдется очень дорого. Поэтому лучше сразу делать все правильно.

Правильная разводка воды в ванной комнате – залог надежной и безопасной эксплуатации трубопровода.

Итак, прежде всего, нужно определить, где и как будут располагаться сантехнические приборы. В небольших помещениях особо не разгуляешься, и приходится расставлять оборудование по типовой схеме, но в ванных комнатах побольше есть возможность обустроить ее на свой вкус, практически без ограничений. В любом случае стоит соблюдать общие рекомендации разводки сантехники в ванной своими руками:

1. Первым от канализационного стояка следует располагать унитаз. Лучше, чтобы гофрированная труба (выпуск) из унитаза через фитинг попадала сразу в сток и имела, как можно меньше поворотов. Желательно, чтобы стоки от сантехнических приборов, расположенных дальше унитаза, проливались через него. Так существенно снижается вероятность засора.
2. Душ и ванну с низким сливом также стоит разместить как можно ближе к канализационному отверстию, поскольку могут возникнуть проблемы с уклоном.
3. Всю остальную сантехнику (раковину, стиральную машину, сушку) можно разместить дальше от слива.

Большинство сантехнических приборов подключаются следующим образом: оси канализационных выпусков и трубопровод располагаются на одной высоте. Однако современная сантехника может подключаться нетиповым образом. Поэтому стоит заранее изучить все оборудование, потребовать у продавца схему подключения и следовать ей.

Отдельного внимания заслуживает схема подключения унитаза, поскольку слив у этого прибора может направляться в стену или пол, быть прямым или под наклоном. При установке ванны или душевой кабины с поддоном, также изучите схему сборки и установки каркаса, подиума или поддона: развязка слива у такого оборудования не всегда происходит по традиционной схеме.

Перед началом работ рекомендуется сделать чертеж помещения, нарисовать примерное расположение сантехники, наметить разводку труб с соблюдением габаритов комнаты и оборудования. Причем начать лучше с места ввода канализационных и водопроводных коммуникаций в жилье. Рассмотрим этот этап более подробно.

Особенности ввода трубопровода в квартиру

Первым делом нужно установить запорный кран, чтобы можно было в любое время перекрыть водопровод. В новостройках, обычно, установлены краны неплохого качества, а вот в старых квартирах они полностью отсутствуют или стоят краны неудовлетворительного качества. Их стоить заменить на современные шаровые краны.

При этом стоить помнить, что при резком повороте рукоятки может провоцироваться гидроудар, который выведет из строя некоторые соединения и другие элементы трубопровода. Поэтому шаровые краны следует открывать и закрывать плавно. А еще лучше вместе с обычным краном установить систему защиты от протечек с управляемым запорным клапаном.

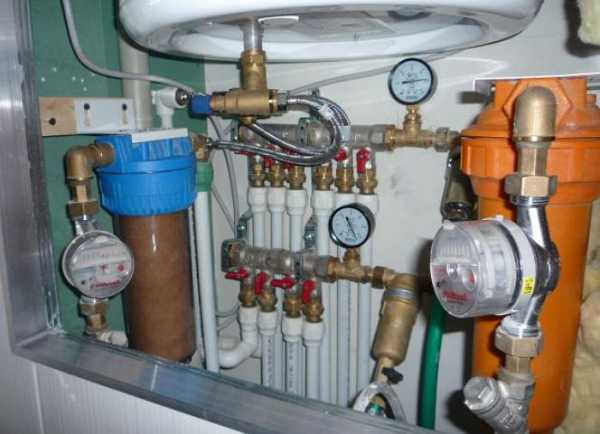

После крана, как правило, монтируются счетчики, а затем магистральный самопромывной фильтр, который служит для грубого отделения механических примесей. Смесители прослужат дольше, если также установить фильтр тонкой очистки со сменными картриджами, который избавит воду от мелкой взвеси и ржавчины. Могут применяться и другие фильтры для более тщательной очистки воды, но в типовых ванных такое оборудование не поместится.

Следующим элементом может стать регулятор напора водного потока, который стабилизирует давление воды. Для работы бойлера, посудомоечной и стиральной машины такой редуктор очень важен.

В самом конце выполняется монтаж коллекторов с двумя, тремя или четырьмя выходами. В случае необходимости изделия могут комбинироваться. Лучше, чтобы коллекторы были снабжены запорными вентилями. При последовательном методе прокладки труб для перехода к оборудованию используется тройник.

Теперь можно приступать к разработке плана или схемы разводки труб в санузле.

Как составить план разводки трубопровода?

Профессионально разработанная схема разводки труб в ванной комнате и туалете является ключевым моментом при проведении ремонта в санузле. Ведь это единая система, элементы которой связаны между собой так, чтобы использование любого из них в отдельности было максимально эффективным, удобным и функциональным.

Правильная разводка труб в ванной даже при самых скромных габаритах помещение способна превратить его в комфортный уголок. Поэтому сначала разрабатывается четкая схема, как будут расположены все сантехническое оборудование, к которому будет подведен канализационный или водопроводный трубопровод.

Стоить отметить, что если туалет находится в отдельной комнате, то разводка труб в санузле должна выполняться в комплексе с ванной.

Успех разводки во многом обеспечен правильно разработанной схемой. При этом необходимо учитывать указанные выше правила расстановки сантехники в санузле.

Способы монтажа сантехнических магистралей

После тщательно проработанной схемы разводки труб, нужно выбрать подходящий способ их монтажа. Особых трудностей данный этап вызвать не должен, поскольку разводка труб в ванной комнате может быть реализована одним из двух способов прокладки коммуникаций — открытым или скрытым.

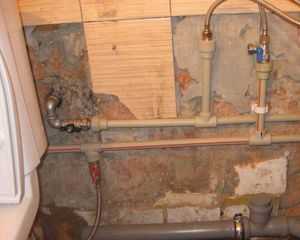

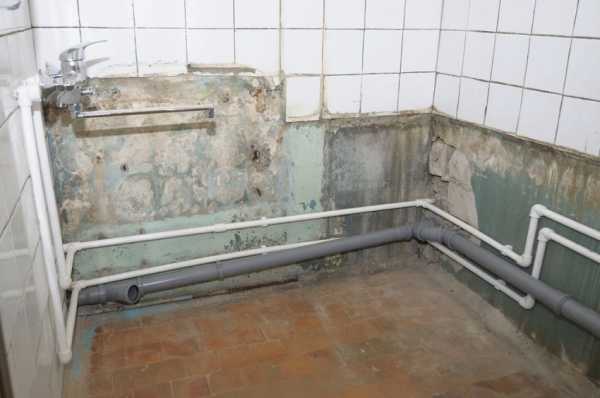

• Открытый способ предполагает, что сантехнические трубы будут находиться снаружи. Выполнять монтажные работы в этом случае очень просто, однако с эстетической точки зрения этот способ не так хорош. Очень некрасиво будут смотреться коммуникации, даже если трубы будут проходить как можно ближе к углу или полу.
• Скрытый монтаж предполагает, что трубопровод будет спрятать в стену. С точки зрения эстетичности здесь все в порядке – коммуникации не будут видны. А вот со стороны практичности этот способ не очень удобен: выполнять монтаж и ремонт магистралей таким способом очень затруднительно.

Работа над схемой разводки продолжается. Теперь необходимо определить, каким методом будут проложены сантехнические трубы на практике: последовательно, коллекторно или с проходными розетками. Стоит сказать, что в квартирах и частных домах метод с проходными розетками практически не применяется, поэтому остановимся более детально на первых двух вариантах.

1. Последовательная разводка. Достоинства этого метода в его простоте и доступности: трубопроводная магистраль прокладывается поэтапно, подсоединяя одно оборудование с другим. Отличный вариант с точки зрение легкости монтажа. Однако имеется один существенный недостаток – неравномерное распределение напора в трубопроводе в процессе эксплуатации, если используются несколько приборов сразу.

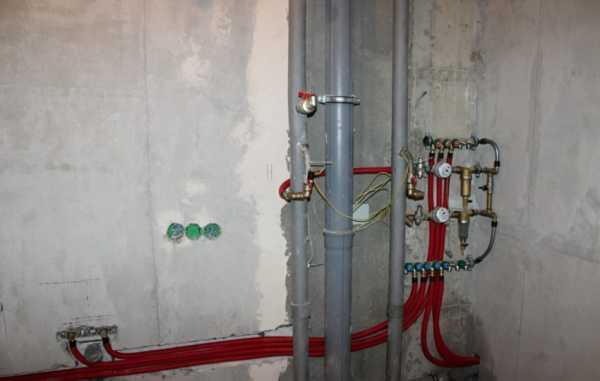

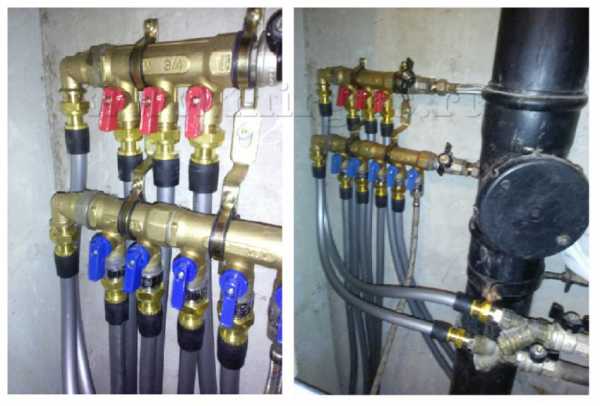

2. Коллекторная разводка. Данный вариант предполагает, что на каждую трубу, ведущую к сантехническому оборудованию, будет установлен отдельный кран, то есть для каждого прибора будет создан отдельный участок трубопровода. В случае поломки это обеспечит возможность ремонта отдельного участка без отключения всей системы. Другое преимущество – в равномерном напоре на каждой водозаборной точке. А недостаток – сложность и длительность монтажа, дополнительные расходы на материалы.

Какой бы метод прокладки труб вы не выбрали, нужно соблюдать определенные условия: постарайтесь сделать как можно меньше соединений и изгибов, и как можно больше целостности развязки. Магистрали горячей и холодной воды могут быть перехлестнуты лишь в исключительных случаях сложной подачи.

Материалы для качественной разводки

Невозможно однозначно ответить, какие материалы использовать. Каждый решает по своему усмотрению и финансовым возможностям. При этом отметим, что наиболее часто для разводки магистрали с холодной водой применяют ПВХ и полипропиленовые трубы, а для транспортировки горячего потока используют металлопластиковые изделия. Полотенцесушитель из нержавеющей стали прослужит дольше, чем латунный.

1. Стальные трубы, даже оцинкованные сегодня не устанавливает практически никто, поскольку они обладают низким сроком эксплуатации, при этом загрязняют воду и обойдутся недешево. Медные трубы более долговечны, если правильно выполнить пайку или обжим фитингов. Однако медь тоже подвержена разрушению под воздействием хлорированной воды. Поэтому лучше отдать предпочтение полимерным изделиям:
2. Трубы из металлопласта очень удобно монтировать при любом способе и методе разводки, соединяются механически, но при скрытом монтаже фитинги нужно опрессовывать специальным инструментом. При открытом способе монтажа фитинги можно соединить вручную при помощи обычных ключей. Довольно пластичная трехслойная труба обладает высокой прочностью и низким показателем теплового расширения.
3. Однослойные PEX трубы из полиэтилена не уступают металлопласту по прочности и коэффициенту расширения, однако намного жестче. Работать с такими трубами сложнее, но зато при их сгибании не возникает заломов и не заужается внутренний диаметр. Отлично подойдут также для прокладки трубопровода по системе «теплый пол».
4. Полипропиленовые трубы еще жестче, не сгибаются и обладают более толстыми стенками. Существуют трубы для горячей и холодной воды, первые подвергаются термостабилизации. Соединяются при помощи сварки или клея. У нас большее распространение получил именно сварной метод, а в Америке – клеевой. Для сварки труб применяется специальный паяльный аппарат и набор насадок.

Нельзя отдать предпочтение тому или иному материалу, поскольку все полимерные трубы обладают схожими свойствами. Здесь определяющий фактор – удобство монтажа и затратность. Удобнее всего монтировать металлопластиковые трубы, а дешевле всего обойдется разводка полипропиленовых труб в ванной, выполненная по тройниковой схеме.

Монтаж водопровода из полипропиленовых труб

Пошаговая инструкция по пайке трубопровода для воды из полипропиленовых труб:

1. Прежде всего необходимо подготовить отрезки трубы и фитинги, которые следует спаять.
2. Далее на стене нужно наметить участки крепления трубопровода.
3. После чего с помощью строительного уровня требуется проверить точность наметок.
4. Теперь можно установить на стену так называемые клипсы или крепежные опоры.
5. Затем необходимо отмерить отрезки трубы, которые потребуется соединить и отрезать их специальными ножницами или резаком.

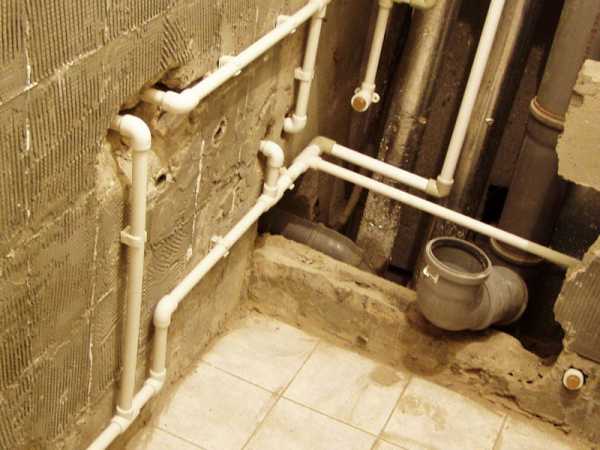

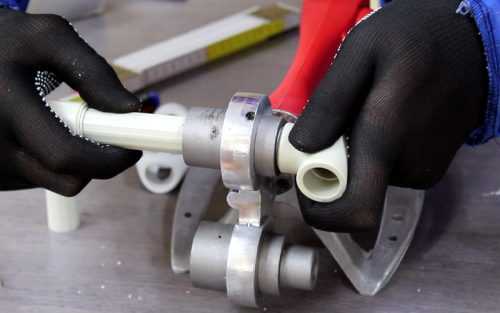

6. После этого надо подобрать насадку на паяльник. В комплекте есть несколько таких деталей, которые отличаются диаметром рабочей поверхности. Насадка подбирается в зависимости от сечения трубы и фитинга. Деталь крепится на устройство и включается паяльник.
7. На корпусе прибора есть регулятор температуры, с помощью которого можно контролировать нагревание насадок. Для полипропиленовых изделий рекомендуется выбирать диапазон 250-270ºС.
8. Потом необходимо зачистить концы муфты и трубы надеть на дорн фитинг, а с другой стороны паяльника вставить трубу в гильзу.
9. Продержав около 5-10 секунд, трубки надо быстро снять и вдеть одну часть (строго в одно движение, без поворота по оси!) в другую и шов готов. Имейте ввиду, что на пайку уходит 15 мм трубы и при сварке 1 м нужно соответственно отрезать 1 м и еще 3 см.
10. После того, как детали прогреются, их нужно снять с насадок и немедленно прижать друг к другу. При этом их нельзя скручивать или вращать.
11. Прижатые друг к другу элементы следует удерживать около 30 секунд. За это время полимер застывает и можно отпустить спаянную деталь.

Таким образом, образуется прочное монолитное соединение двух узлов.

Качество насадок для паяльника имеет важное значение. Данные изделия покрываются специальным материалом – тефлоном, чтобы к ним не прилипал пластик. При частом использовании прибора тефлоное покрытие истончается, поэтому насадки необходимо периодически заменять.

При этом стоит отказаться от приобретения деталей с антипригарным покрытием вместо тефлона, поскольку к нему пластик прилипает и элемент тяжело будет снять с насадки. Соединение будет некачественным и увеличится вероятность появления течи в этом месте

Советы по монтажу трубопровода

При выполнении монтажных работ следует учитывать несколько важных моментов:

1. Монтируя систему, для смесителей необходимо установить пластиковые планки с угольниками МРВ, которые крепятся к несущей стене саморезами.
2. Лучше, чтобы выходные патрубки выступали. Так их можно будет доработать до необходимой длины при помощи наждака. Длина выступа должна составлять половину ширины бортика колпака смесителя + толщина отделки стены.
3. Затем собираются участки труб и при помощи переходников МРВ или пластиковых вставок вводятся в штробы.
4. При необходимости резки труб используйте только труборезку (для пластика и металла соответственно), и ни в коем случае не каленый нож или пилу.
5. При сгибании металлопластика максимально допустимый радиус изгиба — 5 наружных диаметров трубы. Не стоит допускать угла, близкого к 90 градусам, иначе упадет проходимость трубы и возникнет остаточное напряжение.
6. Для лучшей безопасности хорошо установить контрольный вентиль.
7. Чтобы нормализовать давление, на точке подключения лучше установить трубы большего диаметра.
8. Обязательно установите коллекторы с тройниками для переходов и запорные вентили.

Вам может казаться, что разводка труб водоснабжения в ванной и туалете – это очень сложно и сделать ее самостоятельно невозможно. Но если вы будете следовать советам и рекомендациям сайта santehnikportal.ru, а также специалистов на видео, то сможете без проблем сделать водопровод из полипропиленовых труб в санузле самостоятельно.

santehnikportal.ru

Разводка труб в ванной комнате своими руками

Если вы затеяли масштабный ремонт в ванной комнате, в ней потребуется заменить все коммуникации. Поскольку это помещение – особенное, требуется, чтобы после ремонта подача воды могла продолжать исправно осуществляться для ваших нужд. Поэтому в ходе ремонта в ванной одной только замены старого оборудование на новое будет недостаточно. Практически все современные приборы для ванной отличаются от старых не только своим внешним видом, но и в плане размеров. Поэтому следует создать разводку труб в ванной, продумать схему такой разводки, которая бы соответствовала новым приборам. Также разводка труб в ванной потребуется и тогда, когда вы подключаете воду в ванной впервые.

Как выглядит разводка труб в ванной своими руками и что она собой представляет, мы и расскажем в данной статье.

Как правильно подобрать трубы

Чтобы правильно и качественно выполнить разводку труб в ванной комнате, следует правильно подобрать материалы. На сегодняшний день лучшими вариантами считаются модели из таких материалов, как:

• металлопластик;
• полипропилен;
• медь.

Однако последний материал очень дорогой, да и монтаж таких труб своими руками в ванной выполнить не получится, придется вызывать мастеров.

Металлопластиковые трубы установить будет намного проще, а их стоимость зависит от количества фитингов. Чтобы их поставить, следует сделать точные разметки их отрезков, а также правильно скрепить фитингами. Сделать разводку труб в ванной с их помощью своими руками сможет даже новичок.

А вот пропиленовые материалы, хоть и приемлемы в плане стоимости, но вот устанавливать их будет намного сложнее.

И те и другие модели обладают рядом таких преимуществ:

• конструкция не подвержена коррозии;
• низкая теплопроводность;
• долгий срок эксплуатации;
• приемлемая стоимость.

Разводка труб в ванной: составление схемы и фото

Перед тем как просчитать разводку труб в ванной, нужно для начала выбрать места для расположения сантехники. Когда это будет готово, тогда уже следует приступать к разработке схемы разводки труб в ванной комнате.

Такая схема включает в себя места размещения всех соединительных элементов, кранов, счетчиков для воды и других элементов. Благодаря ей вы просчитаете количество отводов и соединений и поймете, куда лучше подключать предметы сантехники.

Стандартными составляющими схемы по разведке труб в ванной являются:

• счетчики на воду;
• запорно-регулирующие арматурные элементы;
• фильтры;
• фитинги;
• редуцирующие и обратные клапаны;
• подвод по направлению от стояка к сушилке;
• коллектор для канализации.

Когда вы определились с тем, где поставите сантехнику, то сможете в зависимости от их размеров, просчитать размеры и подводящих участков. После этого расчета и расчета количества дополнительных аксессуаров вы сможете подобрать и оптимальную разводку труб в ванной.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

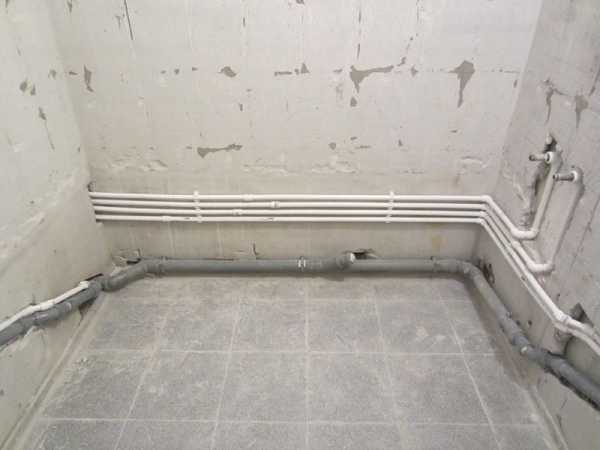

• открытая разводка труб;
• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Как провести канализацию

Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:

• соблюдать нормируемые уклоны ГОСТом;
• не допускайте угловые стыки на 90 градусов;
• должны быть точки прочистки для устранения сора;
• при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
• трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.

Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.

Установка труб в ванной своими руками

Естественно, что своими руками установить металлические трубы будет под силу далеко не каждому, поэтому ниже мы расскажем о том, как самому установить полипропиленовые или металлопластиковые конструкции в ванную комнату.

Для работы потребуется приготовить такой набор инструментов и материалов:

• паяльник для пластика с нужными насадками;
• болгарка;
• ножовка по металлу;
• перфоратор;
• льняная уплотнительная подмотка;
• саморезы и дюбеля;
• трубы;
• ключи разводные;
• краны шаровые;
• муфты, тройники и отводы;
• фильтры для очистки воды;
• редуктор.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Соблюдение правил безопасности

Соблюдайте при работе такие правила:

• уберите с места работы все, что мешает свободному проходу к трубопроводу;
• уберите из ванны все розетки и провода;
• не забудьте перекрыть воду на стояке;
• не оставляйте паяльник без внимания и пользуйте специальной подставкой;
• не применяйте его рядом с легко возгораемыми предметами или жидкостями;
• надевайте на себя плотную одежду с руками и рабочую обувь, не забывайте надевать перчатки;
• при работе с перфоратором надевайте защитную маску.

Если вы все сделали правильно, то ваша разводка будет надежной, сможет защитить трубопровод от протечек, а также обеспечит бесперебойную и качественную работу всей сантехники в ванной комнате.

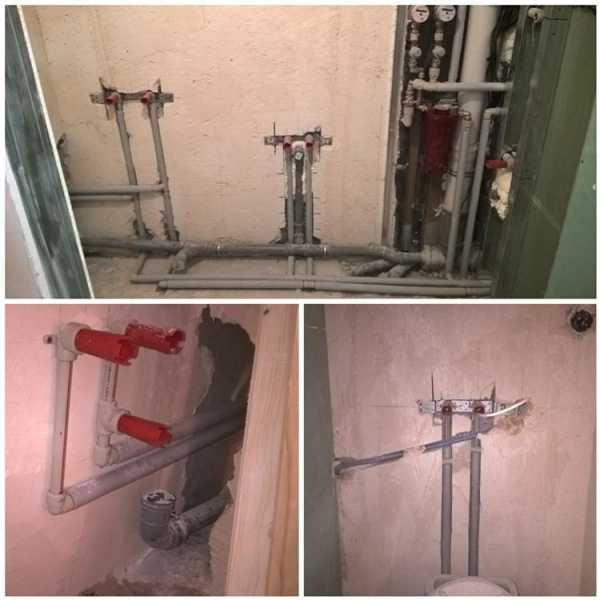

Примеры разводки труб в туалете

vanna.guru

Разводка труб в ванной своими руками

Разводка труб в ванной — работа ответственная, но вполне посильная при наличии минимальных технических знаний и умелых рук. К тому же, современная техника значительно упрощает задачу. От мастера потребуются лишь внимательность, аккуратность и тщательное следование технологическим нормам.

Планирование разводки

Прежде всего, нужно определиться с необходимыми санитарно-техническими приборами и коммуникациями для ванной комнаты.

В их числе могут быть:

• ванна, душевая кабина – понадобится подключение горячего и холодного водоснабжения, а также канализации;
• унитаз (если речь идет о совмещенном с туалетом санузле) – нужна канализация и холодная вода;
• умывальник – канализация, холодная и горячая вода;
• стиральная машина – канализация и холодное водоснабжение.

Определившись с потребителями, высчитываем количество вентилей для перекрытия воды:

• для горячей воды – один обязательный вентиль;
• для холодной воды – минимум один вентиль;
• на подводящем пути холодной воды к стиральной машине – один вентиль;
• на подводящем пути холодной воды к унитазу также можно при желании поставить вентиль (пригодится для обеспечения работоспособности всей системы на случай, если течь даст только бачок).

Схема разводки труб

Установив количество необходимых сантехнических устройств, приступаем к созданию схемы. Определяем места, где будут располагаться приборы. Теперь нужно сделать соответствующую разметку. По возможности перед разметкой очищаем помещение от сантехники.

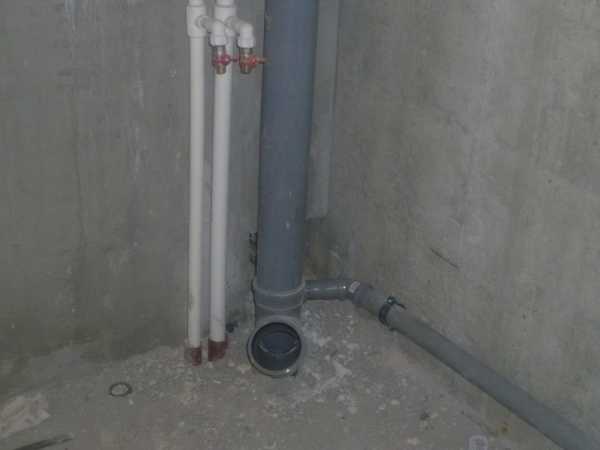

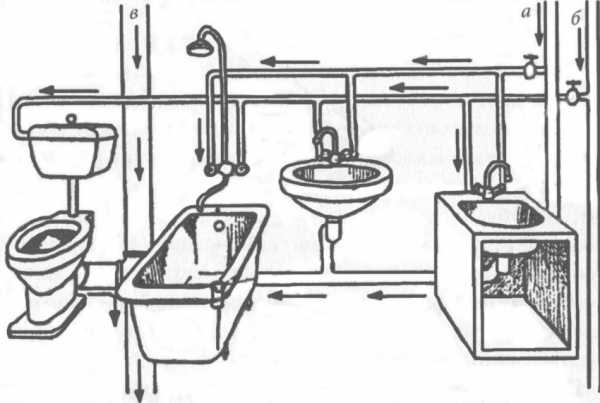

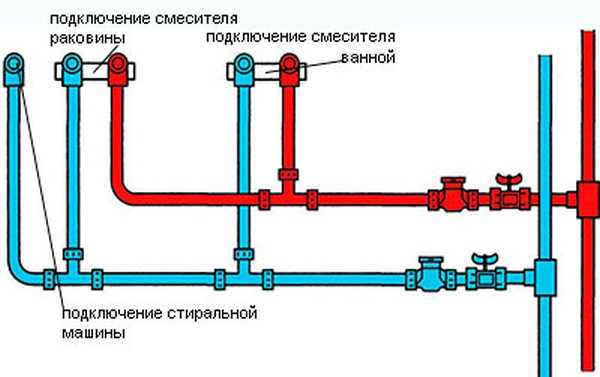

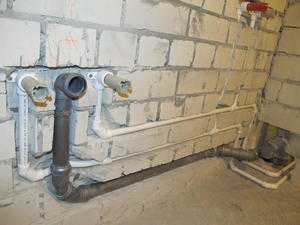

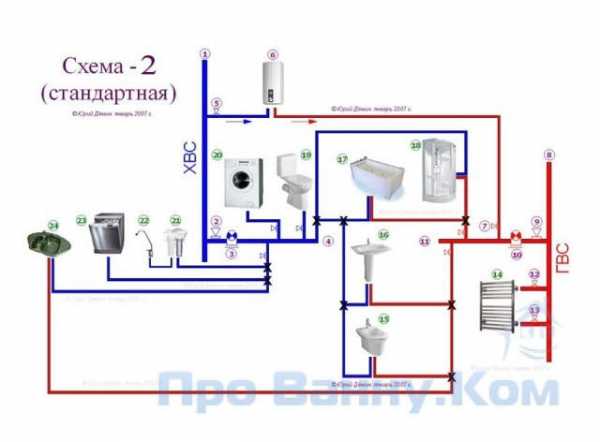

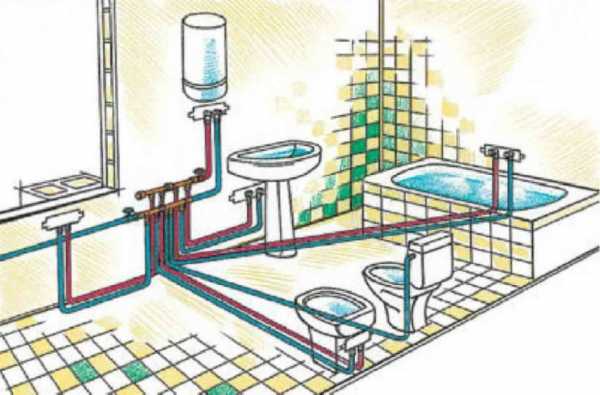

Схема подключения приборов к водоснабжению

Далее берем лист бумаги и рисуем на нем схему разводки. При этом придерживаемся следующих правил:

1. Избегаем пересечений коммуникаций.
2. Водопровод и канализация не должны быть слишком удалены друг от друга, так как эти коммуникации лучше накрыть одним коробом.
3. Все соединения должны быть максимально доступны для последующих профилактических или ремонтных мероприятий.

Разводка труб в ванной своими руками должна базироваться на максимально возможной простоте замысла:

1. Все основные трубы нужно прокладывать внизу над полом.
2. Все устройства рекомендуется подключать последовательно, избегая пересечений (это позволит предотвратить заторы воды).
3. Отводы воды идут от труб через тройники перпендикулярно кверху.
4. Отводы канализации не обязательно устроены по вертикальному принципу и являются «тройниками» с входящими в них гибкими шлангами.

Водопроводные трубы

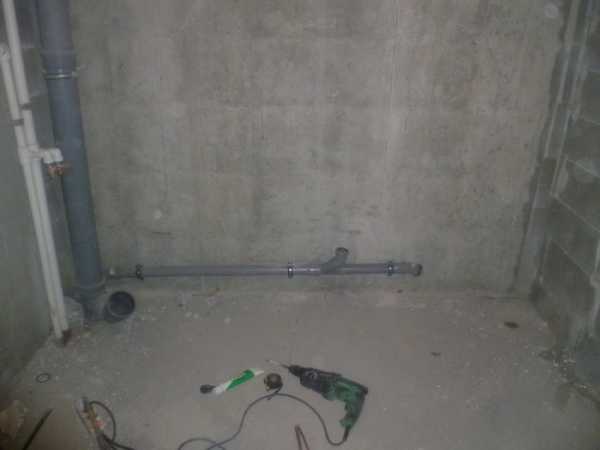

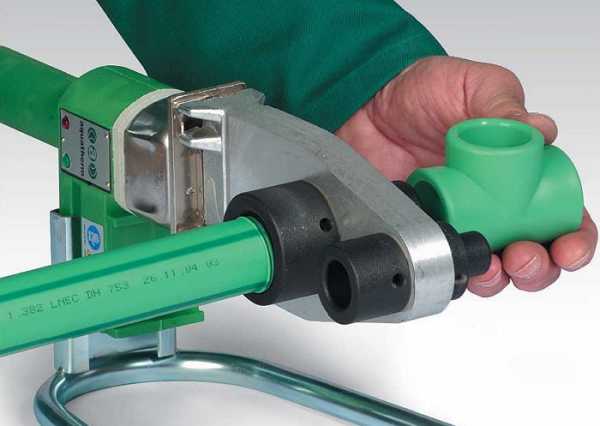

Для сборки полипропиленовой конструкции понадобится специальное устройство для пайки. Стоимость такого инструмента довольно велика для одноразовых работ, поэтому разумнее взять его на несколько дней в аренду в строительном магазине. Подобную услугу предоставляет большинство магазинов, продающих сантехнику.

Процесс пайка полипропиленовых труб паяльником

Работа с паяльником не отличается сложностью. Однако в любом случае нужно придерживаться инструкции, прилагаемой к инструменту. Главное правило – не перегревать прибор. Лучше всего вначале потренироваться под контролем специалиста. Пока один человек будет разогревать элементы конструкции, другой будет держать паяльник, отодвигая его в сторону, чтобы помощник не получил ожогов.

Чтобы состыковать трубы друг с другом, а также направить их в нужном направлении, нужны поливинилхлоридные фитинги. Приобрести их можно там же, где продаются трубы. Фитинги должны точно соответствовать трубным диаметрам.

Совет! Фитинги стоят недорого, поэтому рекомендуется покупать их с небольшим запасом на тот случай, если какая-то часть из них будет испорчена во время пайки.

Обратите внимание: после припаивания все соединения становятся неразъемными. Поэтому для их переделки понадобится отрезание испорченного отрезка. Если же длины трубы будет недостаточно, можно нарастить ее с помощью муфты.

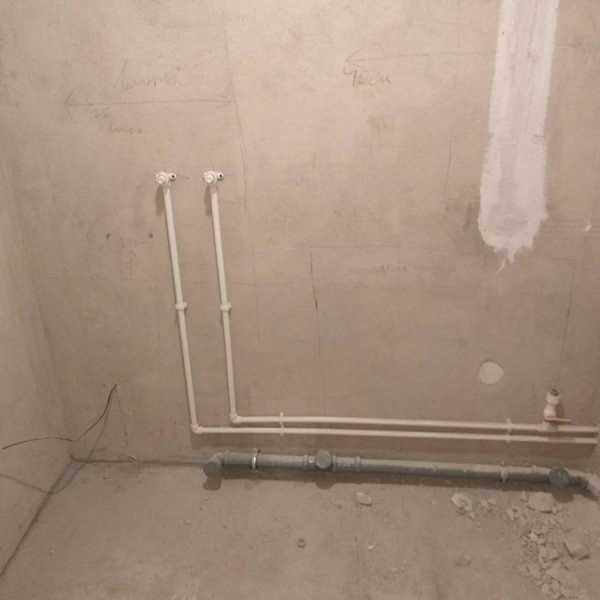

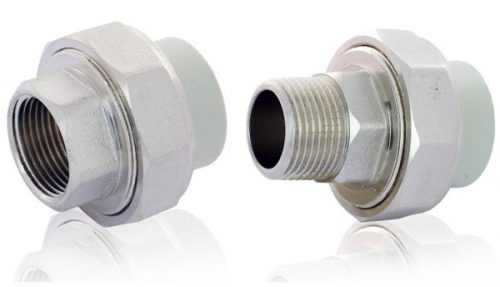

Разводка заканчивается присоединением так называемой «американки» к концевым выпускам. «Американка» представляет собой фитинг, который соединяется с одной стороны с помощью пайки с трубой, а с другой стыкуется резьбовым соединением с гибким шлангом.

Используется два метода разводки водопроводных труб:

1. В первом случае движение начинается от самого дальнего сантехнического устройства по направлению к главному водопроводному стояку.
2. Во втором случае пайка начинается от водопроводного стояка в сторону сантехнических приборов.

Канализационные трубы

Сборку канализационной системы провести проще и быстрее, нежели водопроводную. Для выполнения работы не нужен паяльник, так как трубы просто вставляются друг в друга (с применением фитингов или без таковых). Помимо простоты сборки, канализационная система отличается еще и возможностью быстрой разборки и переделки, в случае необходимости.

Основные принципы правильной разводки:

1. Трубы канализации должны располагаться под уклоном от сантехнического устройства по отношению к основному стояку (минимальный уклон – 3 см на метр). Чтобы обеспечить постоянный уклон, рекомендуется зафиксировать конструкцию к стене с помощью хомутов.
2. Оптимальный диаметр труб, идущих от стиралки, ванной, душа, умывальника – 50 мм, для канализации от унитаза – 110 мм.
3. Составляющие канализации нужно соединять так, чтобы меньшая в диаметре труба направлялась в трубу или фитинг большего диаметра. Трубы должны входить друг в друга на максимально доступную глубину.

Допустима установка в трубе канализации дополнительного «тройника», у которого верхнее отверстие будет закрыто специальной пробкой. Благодаря этому фитингу, очистка канализации будет более простой, чем в случае со сливным отверстием в умывальнике или таким же отверстием в ванной. При этом нужно не забыть оставить свободный доступ к отверстию фитинга.

Важно! При соединении канализационных труб друг с другом нужно использовать резиновые прокладки. Если проигнорировать эту рекомендацию, стоки начнут просачиваться через соединения и источать неприятные запахи.

Советы по обустройству разводки

Установочные работы можно значительно облегчить, если придерживаться следующих правил:

1. Полипропилен соединяется с помощью сварки. Для этого понадобится специальный сварочный аппарат – паяльник. После того, как зачистили муфты и концы трубы, соединяем фитинг с дорном. С обратной стороны нагревателя стыкуем трубу с гильзой. Снимаем трубки после 5-6 секунд удержания и направляем одну часть в другую (причем делать это нужно единственным и очень четким движением, без осевого поворачивания). После этого шов считается выполненным.
2. Облегчить разметку можно с помощью специального приспособления, изготовленного из трубы большего диаметра. К примеру, для 20-миллиметровой в диаметре трубы глубина посадки равняется 15 миллиметрам. Берем трубу с диаметром 32 миллиметра и отрезаем от нее участок шириной 15 миллиметров. Полученную заготовку будем использовать как приспособление для разметки. Чтобы было комфортнее работать, с одной стороны кольца можно припаять пластиковое дно.
3. Для смесителей рекомендуется поставить пластиковые планочки с угольниками МРВ. Планки фиксируем к несущей конструкции с помощью саморезов (учитываем толщину отделочного материала).

4. Выходные патрубки рекомендуется сделать с выступами. В таком случае их оптимальную длину в дальнейшем можно подрегулировать с помощью наждачной бумаги. Длина выступающего патрубка должна вычисляться по такой формуле: ½ ширины бортика колпачка смесителя плюс толщина отделочного материала, в том числе кафеля.
5. Трубы устанавливаются в штробы с использованием МРВ (муфта-переходник редукционная с внутренней резьбой) и вставок из пластика. Также можно расположить трубу точно по заданному месту с помощью паяльника.
6. Для нарезки труб не рекомендуется использовать каленый нож. Для этой цели подойдет только специальное приспособление – труборезка. При этом для резки пластиковых и металлопластиковых изделий используются разные виды труборезок.
7. При сгибании металлопластиковых конструкций применяется правило: радиус изгиба не должен превышать пяти наружных диаметров трубы. Слишком большой изгиб (в районе 90 градусов) приведет к остаточному напряжению, а также уменьшит проходимость детали.
8. Общее правило – максимально возможная простота конструкции. Лучше обойтись без лишних изгибов и узлов. Также следует избегать перехлестов коммуникаций холодного и горячего водоснабжения.
9. В целях обеспечения безопасности необходимо использовать контрольный вентиль.
10. В точке подключения нужно устанавливать трубы большего диаметра. Это обеспечит нормализацию давления.

11. Для создания переходов нужно пользоваться коллекторами с тройниками и запорными вентилями.
12. Особое внимание следует уделить счетчику учета воды. На этом приборе имеется заводская пломба. Без этой пломбы проверяющий орган откажет в сертифицировании. После того, как разводка труб закончена, системой можно пользоваться. Но стоит иметь в виду, что учет затрат станет иметь официальное значение только после пломбировки счетчика контролирующей организацией.

Итак, вне зависимости от того, где осуществляется разводка труб – в новостройке или в старом доме – в этой работе нет ничего сложного. Главное, правильно выбрать материал, подготовить грамотную схему разводки и последовательно выполнить инструкцию по монтажу.

energomir.biz

Правильная разводка труб в ванной комнате

Глобальные работы по замене водопроводных и канализационных труб неизбежны при капитальном ремонте ванной. Как же расположить и подключить трубы, чтобы на долгие годы перестать бояться протечек и наслаждаться комфортом?

Всю систему труб, как водопроводных, так и канализационных, а также сантехнику, смесители, счетчики на воду и фильтры грубой очистки, запорную арматуру и соединительные элементы (фитинги) называют разводкой.

Виды разводки

Существует всего 3 системы разводки труб:

Последовательная, наиболее распространенная в типовых квартирах, где труб и точек подключения немного. Все потребители подключаются к одной трубе посредством тройников. Разводка в ванной, собранная по такой схеме, более компактна, соединений (а, значит, и возможных мест протечки) в ней меньше. Еще один плюс – невысокая общая стоимость и простора сборки. Однако при последовательной схеме неизбежно происходит падение давления при включении нескольких кранов или приборов.

Коллекторная используется в квартирах и домах, где предусмотрено подключение большого количества точек водозабора: несколько раковин и унитазов, ванна или джакузи, стиральная, посудомоечная машины, бойлер или котел. При этой схеме в структуре разводки присутствуют коллекторы для холодной и горячей воды, подключенные к водопроводу, они не допускают падения напора воды в системе. От них уже вода по отдельным трубам поступает непосредственно к сантехническому или бытовому прибору, ее подачу можно перекрыть для любого потребителя без ущерба для остальных.

Смешанная, когда часть приборов подключены через коллектор (например, стиральная и посудомоечная машины, ванна), а часть – последовательно.

По способу прокладки разводка бывает:

• открытой, когда все трубы расположены вдоль стен, на виду. При этом способе обслуживать и заменять их просто, а само прокладывание не требует проведения ремонта.
• скрытой, при которой трубы спрятаны в стены (как описано тут). Этот способ более трудоемок и требует качественного соединения деталей, однако ванная комната выглядит современнее и красивее. Трубы укладываются в предварительно прошторбленные каналы, а перед этим, желательно, и в гофру.

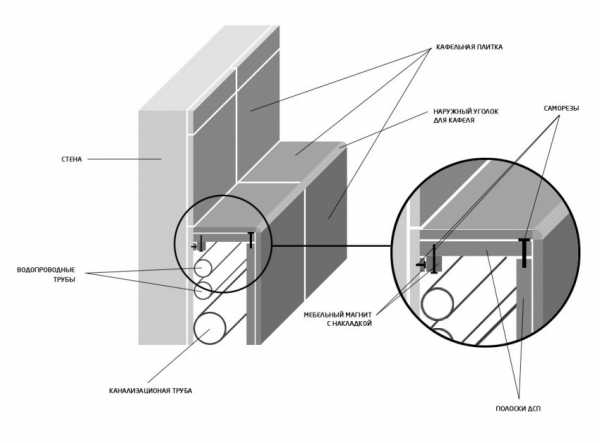

• комбинированной, когда трубы закрыты коробом или фальш-панелями.

Выбор материала и тонкости работы

При проведении современного ремонта абсолютное предпочтение отдается водопроводным и канализационным трубам из полипропилена. Для их соединения потребуется специальный инструмент, зато они будут надежными и долговечными. Также полипропилен устойчив к коррозии, и внутри таких труб не скапливаются отложения и ржавчина. При отсутствии инструмента можно сделать разводку металлопластиковыми трубами, которые собираются при помощи фитингов — вот по этой инструкции. Для последовательной разводки, помимо фитингов, понадобятся тройники для подключения сантехники и бытовых приборов. Диаметр канализационных труб для раковин и ванной – 50 мм, для унитаза – 100 мм.

Если выбрана коллекторная схема разводки, то стоит предпочесть коллектор с запорными вентилями, тогда можно будет перекрывать подачу воды к каждому конкретному потребителю. Эти устройства выпускаются с различным количеством выходов, от 2 до 4, и их можно объединять в группы. На холодную и горячую воду устанавливаются отдельные коллекторы.

Советы для качественной разводки труб:

• Перед сборкой нужно еще раз проверить целостность труб, соединительных элементов, вентилей, а также их количество.
• При прокладке канализационных труб по горизонтали, например от ванной или стиральной машины, нужно предусмотреть их уклон в 2-4 см на каждый метр длины по направлению к стояку.
• Трубы при наружной схеме разводки необходимо крепить к стене хомутами, располагая их друг от друга на расстоянии около 10 диаметром трубы. Использовать лучше хомуты из пластмассы или металла с резиновыми уплотнителями, чтобы труба фиксировалась не слишком жестко.
• Канализационные трубы не могут изгибаться на 90 градусов или располагаться строго параллельно полу, это приводит к засорам.

Разводка для вашей ванной

Проще всего сделать последовательную разводку. Это оптимальный по времени и экономичности вариант, если вы живете в квартире: труб понадобиться всего 2, а не 4 и более, как при коллекторном подключении. К тому же спрятать такую разводку в небольшой ванной типовой квартиры проще.

Перед покупкой труб и комплектующих необходимо сделать план санузла с размерами и расстояниями между приборами и проект разводки, чтобы точно высчитать метраж труб и количество соединений, тройников, вентилей и т.п. Начинается внутриквартирная разводка от стояков двумя вентилями на трубы с горячей и холодной водой, далее устанавливаются фильтры грубой очистки, счетчики на воду. На трубе с холодной водой далее следует тройник, от которого идет отвод на унитаз.

Если вы решили установить дополнительные фильтры (например, смягчающие воду), то делается это на данном этапе. Затем идут по очереди отводы на раковину и ванную, в зависимости от их расположения в помещении. Смеситель для ванной крепится на отвод, который приваривается или прикручивается непосредственно к трубам, смеситель на раковине обычно подключается через гибкие шланги. Далее следуют отводы на стиральную машину, на кухонную раковину.

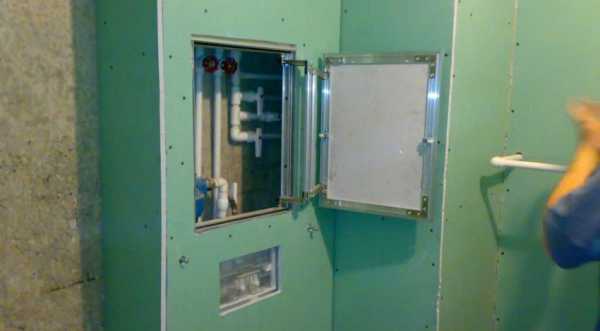

При скрытой или комбинированной разводке в местах вентилей, счетчиков, крупных узлов нужно предусмотреть смотровые  лючки для ревизии.

Выполнять сложную разводку новичку может оказаться не по силам. Некачественная сборка может привести к протечкам и ущербу, как в своей квартире, так и в соседней, поэтому работу лучше доверить профессионалам.

masterim.guru

Как сделать разводку труб в ванной своими руками

Содержание статьи:

При обустройстве ванной комнаты в новом доме или переоборудовании старой разработка дизайнерского решения помещения целиком обусловлена его спецификой и предназначением.

При умелом сочетании света, формы и цветов во внутренней отделке ванной можно добиться интересных эффектов. Например, светлые тона в отделке и зеркальный подвесной потолок в ванной с точечными светильниками по периметру создадут ощущение большого пространства даже в скромном по площади помещении. Проект должен предусматривать оптимальное размещение сантехнического оборудования, соответствующую разводку трубопроводов водоснабжения и систему отвода стоков – канализацию.

При переоборудовании ванной комнаты многие, в дополнение к ванной, умывальнику и унитазу, пытаются втиснуть в рамки старого ограниченного пространства стиральную машину и душевую кабину. Оптимальным вариантом перепланировки, при котором выигрывается пространство, является отказ от ванны и установка вместо неё душевой кабины. Те, кто не может расстаться с укоренившимися помывочными традициями, могут подумать о совмещении и ванной и душевой кабины.

При этом ванна стандартного размера заменяется угловой или сидячей. Ножки для ванной во время её установки должны опираться на прочное основание и быть привинченными к нему.  Особенно это касается легких моделей из пластика.

Выбор схемы водопровода

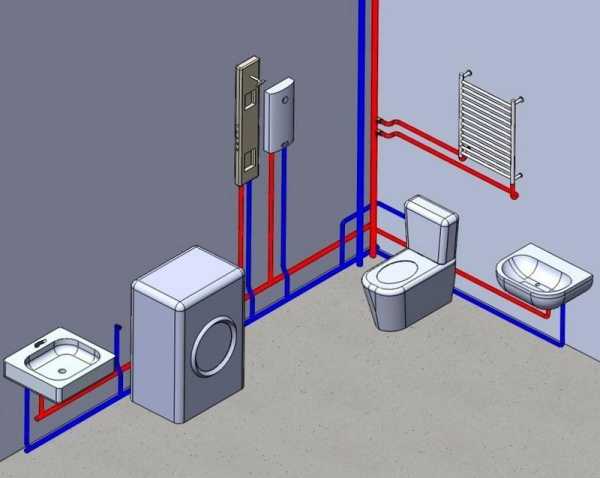

Последовательная водопроводная система, в которой используется единый трубопровод для всех пользователей, является самой распространенной и дешевой. В нужных местах с помощью тройников делаются отводы для подключения смесителей, фильтров, стиральной машины и счетчиков. При возникновении необходимости проведения ремонта от водоснабжения приходится отключать всю линию с помощью запорной аппаратуры.

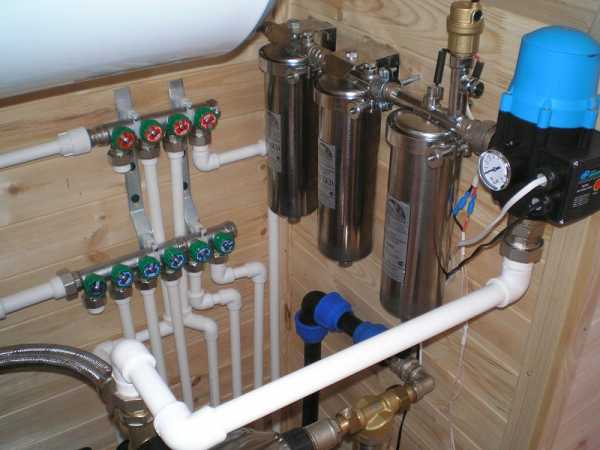

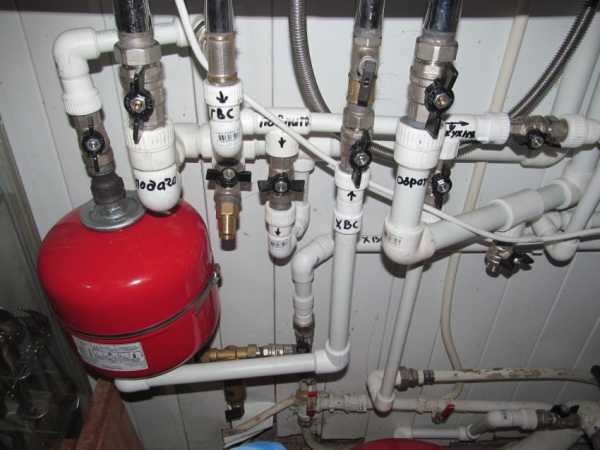

Водоснабжение каждого потребителя по отдельному трубопроводу осуществляется в коллекторных системах. Распределение воды осуществляется в коллекторе (гребенке), к выводам которого и подключаются трубы, идущие к потребителям. Система обеспечивает равенство давления у всех потребителей, а также позволяет отключать потребителей от водоснабжения по отдельности.

Подготовительные операции

Если проект обустройства или перестройки ванной комнаты продуман, все замеры выполнены и проверены, а также закуплены необходимые материалы и оборудование, можно начинать прокладку и монтаж водопроводных труб, сливов и канализации. Если речь идет о ремонте, потребуется демонтаж старой сантехники, удаление покрытия пола и стен, а также труб, изъеденных ржавчиной за годы эксплуатации.

Болгарка, молоток и зубило сделают своё дело, а последствия демонтажа придется устранить, заделав ненужные выбоины. Стены в результате должны получиться ровными и без наслоений. При перепланировке ванной комнаты в старой постройке советского периода, возможно, потребуется ликвидация простенка между туалетом и ванной. Если предполагается закладка труб в стены и, возможно, в пол, в них, в соответствии с проектом, вырезают борозды.

Выбор материалов

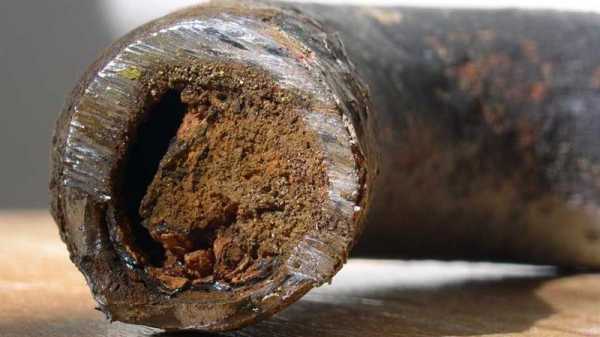

Водопроводные и канализационные трубы из синтетических материалов, сравнительно недавно появившиеся в обиходе, теперь используются повсеместно, благодаря дешевизне и ряду технологических и эксплуатационных преимуществ по сравнению с металлическими:

• Химическая, в том числе коррозионная, стойкость.
• Значительно меньший вес.
• Эластичность и малое сопротивление к изгибанию.
• Низкая теплопроводность, благодаря чему холодная вода в них остается холодной, а горячая – горячей.
• Прочность.
• Лучше металлических труб переносят гидроудары и вибрации.
• Не электропроводны.
• Проще в монтаже.

Вместе с тем, трубы из пластика кое в чем уступают металлическим:

• На долговечность пластиковых труб серьезно влияют температурная среда и оказываемые на них физические нагрузки.
• Горючесть.
• Постепенное разрушение под действием ультрафиолетового излучения.
• Больший, чем у стали коэффициент термического расширения.

Качество и технологические возможности пластиковых труб непрерывно совершенствуются. Более половины всех пластиковых труб изготавливают из так называемого сшитого полиэтилена. По трубам из этого материала можно транспортировать как холодную, так и горячую, доведенную практически до температуры кипения, воду. Такие трубы не боятся ультрафиолета и весьма долговечны.



Для обустройства внутренней канализации чаще используют трубы из полипропилена, которые не рассчитаны на очень горячую воду, зато не горючи, эстетично выглядят и удобны в использовании. Их соединение осуществляется вставкой последующей трубы в раструб предыдущей. Резиновые уплотнения обеспечивают герметизацию соединений. Для разводки труб выпускается большой набор пластиковых фитингов – тройников, угольников и муфт.

Особой стойкостью к химически активным средам обладают трубы из поливинилхлорида. Правда, наличие в составе материала труб хлора исключает их применение для подачи питьевой воды. Трубы из полибутена применяют в сетях горячего водоснабжения. При монтаже эти трубы, как и другие пластиковые, можно соединять не только с помощью фитингов, но также делать сварные и клеевые соединения.

Практически из одних достоинств состоят трубы из композитных материалов, например, медные в пластиковой оболочке, а особенно – трехслойные металлопластиковые, где два слоя полиэтилена разделены слоем алюминиевой фольги. Правда, и они не могут сопротивляться разрыву при замораживании в них воды. Кроме того, в местах соединений они не могут контактировать с другими металлами.

Способы прокладки труб

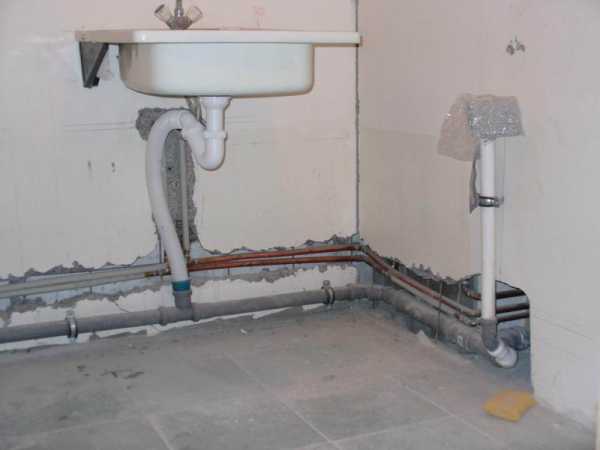

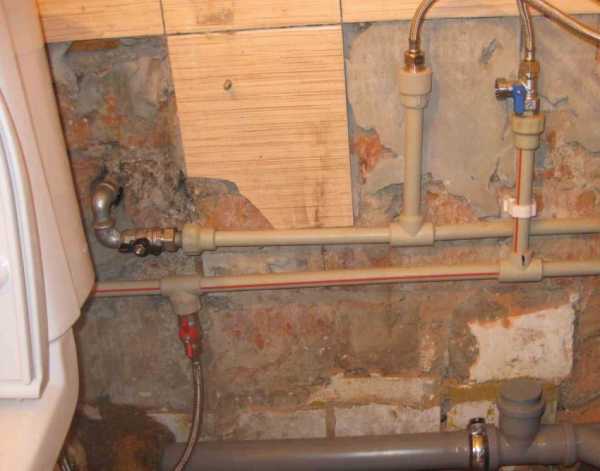

Проще всего разводку труб в ванной сделать вдоль стен, закрепив их с помощью хомутов соответствующих диаметров. Большей эстетики можно добиться, закрыв трубы цоколем. Если трубы проходят не только в нижней части стен, а общее пространство ванной комнаты велико, то по всей площади стен делается обрешетка, в которой крепятся трубы и электропроводка. Обрешетка будет являться основой для крепления гипсокартонных панелей, которые затем покрываются керамической плиткой. Повышенная влажность в данном случае гипсокартонным панелям не страшна, так как этот материал способен с легкостью, не теряя формы, как поглощать, так и отдавать влагу.

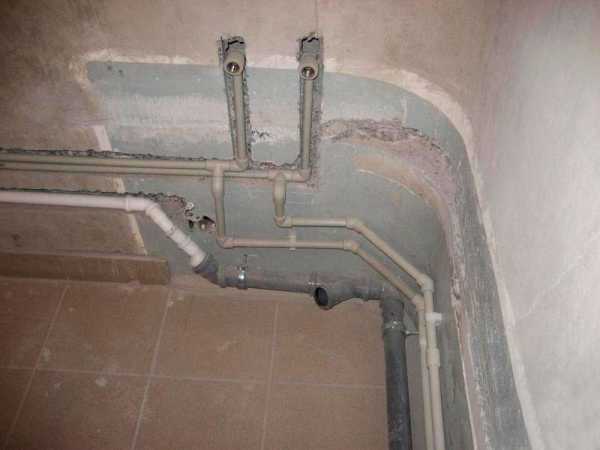

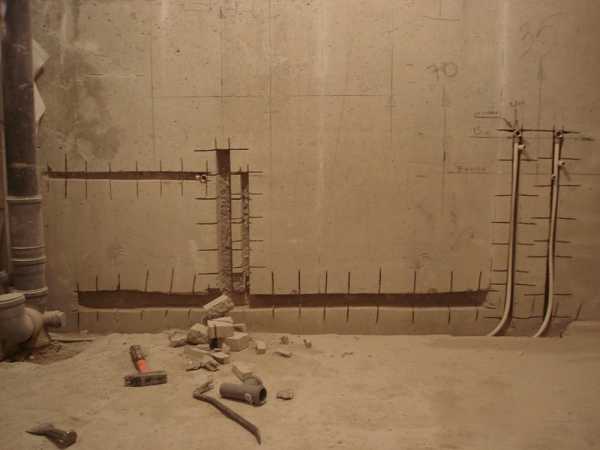

При установке труб в бороздах, особенно труб горячего водоснабжения, необходимо учитывать тепловое расширение материала. При заделывании борозд с заложенными в них трубами нужно принять меры для недопущения контакта цементного раствора с поверхностью трубы. Трубы укладывают в защитной оболочке. Места разветвлений и изгибов труб оборачивают эластичным материалом, чтобы скомпенсировать их термическое удлинение. Выводы труб в местах их выхода наружу усиливают специальными защитными муфтами.

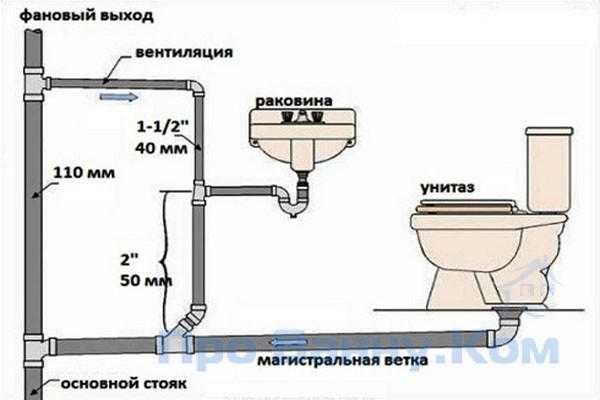

Разводка канализации

Система канализации является безнапорной. По этой причине для обеспечения слива стоков самотеком канализационный трубопровод с отводами для раковин, унитаза и ванной прокладывается с уклоном.  В больших современных квартирах с протяженной канализационной сетью все ветки трубопроводов располагают под уклоном. Кроме того, на отдельных участках предусмотрены отверстия, через которые ликвидируются засоры в них. Сливное отверстие каждого сантехнического прибора отделяется от канализационной трубы сифоном (водяным затвором), чтобы канализационные газы не проникали в помещение.

Советуем еще почитать:

Статья была полезна? Поделись с другими

provannu.com
