Монтаж светодиодной ленты своими руками



Светодиодная лента – это современный, универсальный источник освещения, который можно использовать в декоративных целях внутри и снаружи помещений. Многоярусные потолочные конструкции, интерьерные арки и ниши, мебель, автомобили, рекламные щиты – это небольшой перечень мест, которые преображает такой вид освещения. Компактный и гибкий осветительный прибор можно разместить в труднодоступных местах, долгий срок использования позволяет не задумываться о частой замене. В этой статье мы рассмотрим, как выполнить монтаж светодиодной ленты своими руками.

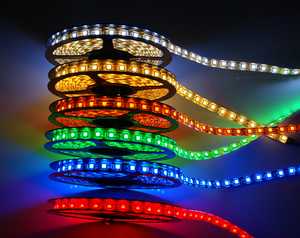

Разновидности светодиодных лент

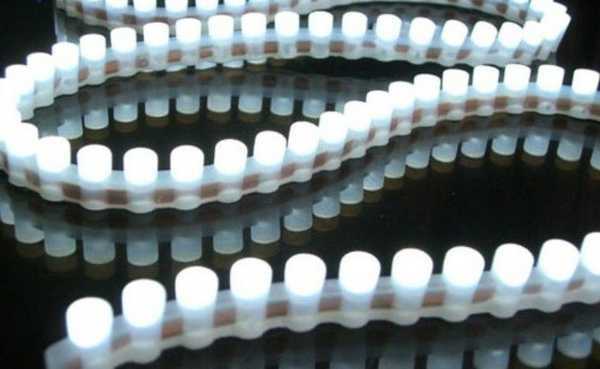

Влагозащищенная светодиодная лента

Осветительные ленты изготавливаются из полосы диэлектрического материала, на которой через одинаковые промежутки закреплены излучающие свет диоды. На основание ленты нанесены специальные дорожки, по которым проходит электрический ток. Чтобы ограничить силу тока в схему включают резисторы. Ширина осветительного прибора меняется от 8 до 20 мм, толщина составляет всего 3 мм. От количества светодиодов на 1 метре ленты зависит степень освещения, оно может отличаться в десятки раз – 30–240 штук. Размер каждого диода указывается в маркировке ленты, чем он больше, тем интенсивней его световой поток. В мощных приборах источники освещения располагаются в несколько рядов. Длина стандартной полосы составляет 5 метров, в продажу она поступает на бобинах. Места разрезания обозначены на подложке, разделять ленту можно исключительно по этим линиям.

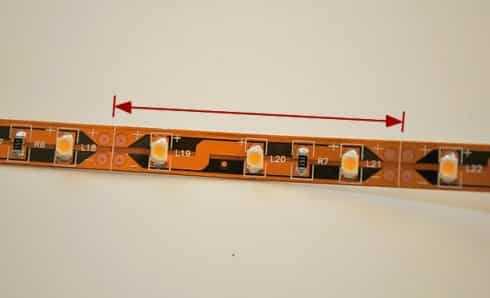

Разрезание светодиодной ленты

Основная классификация светодиодных лент происходит по цвету, испускаемого свечения:

1. SMD – монохромная цветопередача (белый, синий, зеленый, красный). Белый вариант свечения подразделяют на теплый, умеренный и холодный.
2. RGB – светодиодная лента, дающая освещение любого цвета. Внутри ее корпуса помещают три диода, обозначенных в названии цветов – красный, зеленый и синий. Их комбинация, создаваемая работой контроллера, дает любое свечение. Стоимость такой конструкции в три раза выше, чем SMD ленты.

Осветительные приборы выпускаются открытыми, предназначенными для внутренней установки, и влагозащищенными, рассчитанными для использования на улице и в воде, класс защиты – IP. Для удобства крепления некоторые полосы светодиодов оснащают самоклеящейся пленкой.

Преимущества и недостатки

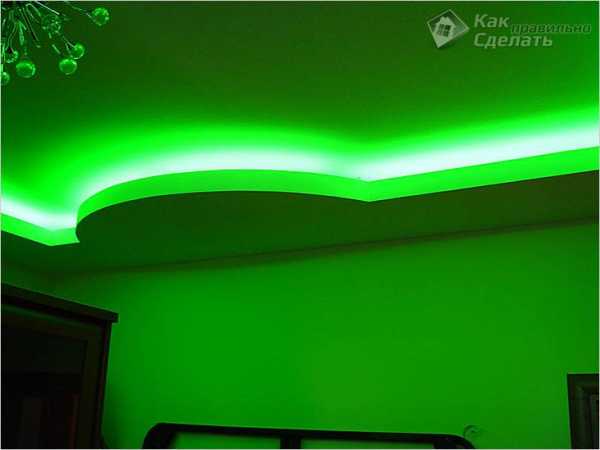

Светодиодная подсветка натяжного потолка

• Компактный размер и пластичная структура, позволяющая ленте принимать нужную форму.
• Исключение перегрева, что важно при подсветке натяжных потолков и других, чувствительных к температуре поверхностей.
• Возможность получить выбранный цвет за счет регулировки сочетания цветовых комбинаций.
• Легкость монтажа, наличие двустороннего скотча не требует никаких усилий по установке.
• Высокая продолжительность эксплуатации, значительна превышающая длительность использования традиционных ламп накаливания.
• Многочисленные возможности использования.
• Экономное использование электроэнергии, которая не расходуется на нагревание.
• Безопасность – этот источник освещения не содержит вредных газов и примесей, не имеет пульсации.

Основным минусом светодиодного освещения является его дороговизна, чтобы создать полноценное основное освещение потребуются большие затраты. Это стало причиной использования лент как дополнительной или декоративной подсветки потолка.

Выбор блока питания

Блок питания

Для работы светодиодной ленты необходим источник постоянного тока, поэтому подключение в общую сеть исключается. Необходимо установить прибор, преобразующий переменный ток в постоянный, с напряжением в 12 или 24 вольт. Чтобы правильно подобрать блок питания, необходимо рассчитать его мощность. Для вычисления берется значение мощности 1 метра ленты, общий метраж используемого осветительного прибора и коэффициент запаса. Например, SMD 3014 длиной в 6 метров – 24×6×1,15 = 165,6 Вт – значение мощности для блока питания. Рабочее напряжение ленты указывает производитель.

При использовании нескольких лент, можно сделать общий блок питания, но из-за высокой мощности такой прибор будет иметь значительные размеры и возникнет сложность с его скрытым размещением. Удобнее для каждой осветительной полосы подобрать отдельный источник питания. Думая, как подключить светодиодную ленту к блоку питания, выбирайте параллельную схему. Если подключить ленту последовательно, то удаленные диоды получат меньше всех напряжения и будут тусклыми.

Контроллер для светодиодной ленты

Подключение RGB ленты требует включения в схему контроллера. Если выполнить подключение напрямую к блоку питания, лента будет светиться, но цвет не будет меняться. Для подключения имеется четыре провода, а на контроллере клеммы с обозначением цветов:

• B – синий.
• G – зеленый.
• R – красный.

Для четвертого провода клемма обозначена числом напряжения – 12 или 24 V. После соединения со светодиодной лентой контроллер подключается к блоку питания.

Светодиодная лента может состоять только из светодиодов одного цвета. В таком случае для ее подключения контроллер не требуется.

Этапы монтажа

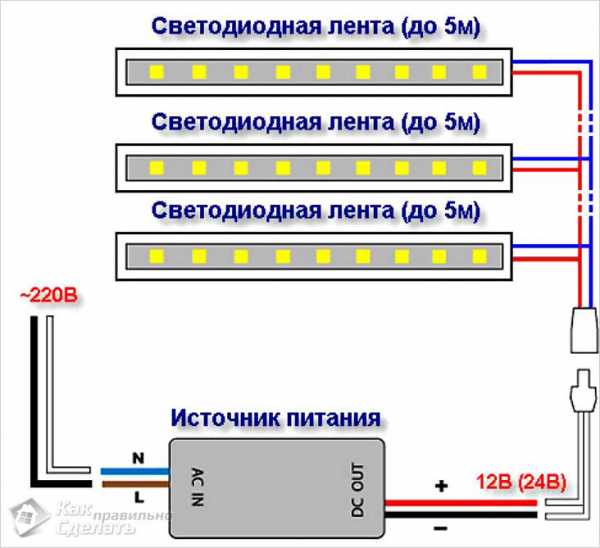

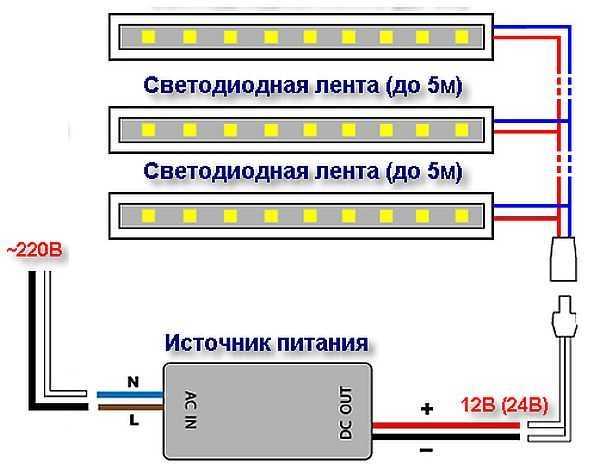

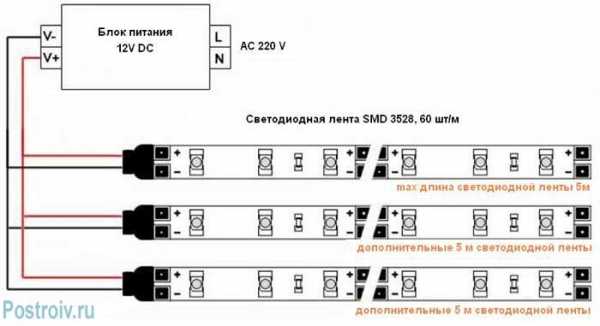

Схема подключения нескольких светодиодных лент

Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.

Блок питания малой мощности

Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания. Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.

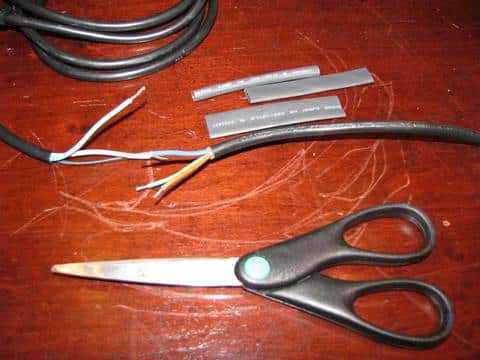

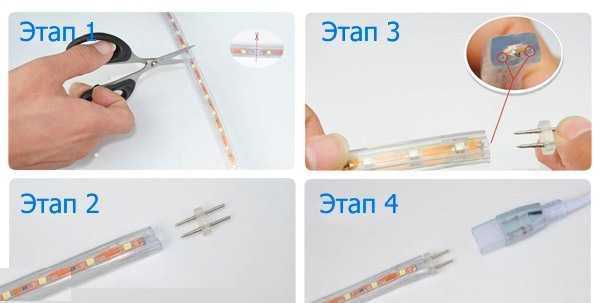

Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.

Не стоит делать длину светодиодной ленты более пяти метров, потому что светодиоды на конце полосы будут светить не на полную мощность.

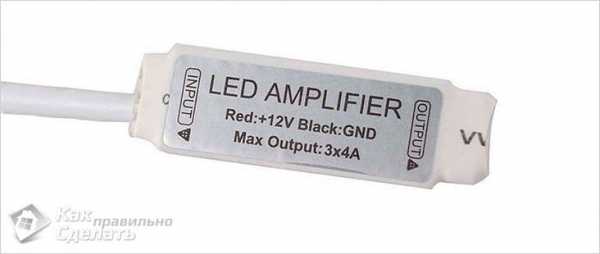

Усилитель для светодиодной ленты

При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.

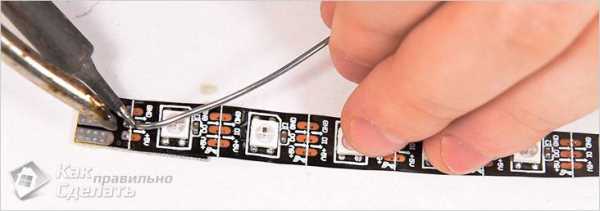

Пайка светодиодной ленты

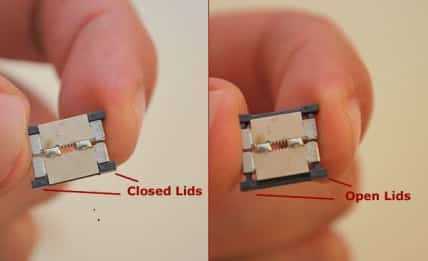

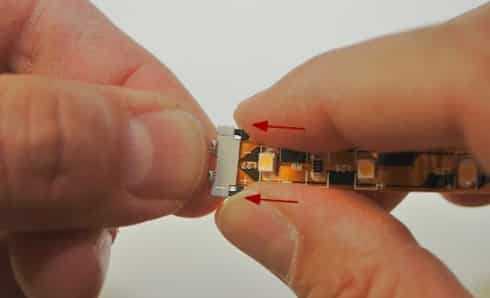

Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.

Установка светодиодной подсветки потолка производится на чистую и обезжиренную поверхность. Только соблюдая это условие, обеспечите надежное крепление осветительного прибора.

Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.

Видео

В этом видео вы увидите, как выполняется монтаж светодиодной RGB LED ленты на объекте:

В этом видео вы увидите как подключать светодиодную ленту к электропитанию, а также как регулировать пультом яркость свечения и изменять цвет подсветки:

Фото

Цветная LED подсветка

Светодиодная лента над фризом

Светодиодная подсветка потолка

Подсветка фасада дома светодиодными лентами

Светодиодная лента для подсветки автомобиля

Подсветка дисков автомобиля

kakpravilnosdelat.ru

Подключение светодиодной ленты к сети 220 в и автомобильной 12 в. Схема подключения светодиодной ленты.Видео

Содержание статьи:

• Основные понятия и виды светодиодных лент RGB
• Световой поток (Светоотдача) RGB- светодиодной ленты — выбор самой светлой
• Подключение светодиодной ленты к сети 220В
• Схема подключения RGB светодиодной ленты к сети
• Подбор мощности комплектующих для эффективной работы светодиодной ленты
• Посмотреть видео о подключении светодиодной ленты
• Подключение светодиодной ленты к бортовой сети автомобиля
• Крепление и соединение светодиодных лент

   Светодиодное оборудование становится основным источником освещения в различных сферах жизнедеятельности общества. Промышленные прожекторы и портативные фонарики, цокольные лампы и подсветка экрана мониторов изготавливаются с использованием светодиодов. Такая популярность этих полупроводниковых элементов обеспечивается их

надёжностью, долговечностью и экономичностью. Светодиодная лента является наиболее популярным видом в этой группе товаров.

схема подключения светодиодной ленты



Основные понятия и виды светодиодных лент RGB

   Светодиодная лента выполнена в виде гибкой основы, на которую нанесены контактные дорожки, объединяющие основные компоненты – светоизлучающие диоды (LED).

   Существует два основных вида лент:

1. Аналоговая – параллельное соединение всех LED-компонентов без дополнительных средств контроля. Управление выполняется всей лентой одновременно (изменение цвета, яркости, режима работы).
2. Цифровая – использование отдельной микросхемы для каждого светодиода или секции. Это даёт возможность управлять каждым участком ленты или одним светодиодом отдельно.

   Цифровые ленты встречаются крайне редко, так как их стоимость очень велика. Аналоговые ленты применяются массово для создания домашней праздничной атмосферы, освещения ванных комнат, подсветки витрин магазинов.

   По структуре светодиода различают 2 вида светодиодной ленты:

1. Одноцветная (монохромная).
2. RGB ленты – состоит из полноцветных светодиодов, способных обеспечить свечение большим количеством цветов и их оттенков.

   RGB-ленты являются эффективным инструментом в руках специалистов при планировке и создании дизайна квартиры.



Световой поток (Светоотдача) RGB- светодиодной ленты — выбор самой светлой

   Светодиодная лента имеет разную силу светового потока. Измеряется эта характеристика в люменах (лм) на метр и полностью зависит от используемого излучающего диода. Для производства RGB-ленты используются следующие светодиоды:

• SMD3528 (3,5х2,8 мм). Величина светового потока составляет 3-7лм/м.
• SMD5050 (5,0х5,0 мм). Величина светового потока составляет 10-15 лм/м.
• SMD5630 (5,6х3,0 мм). Величина светового потока составляет 35-40 лм/м.

   Точный показатель можно определить только для каждого цвета отдельно. Максимальная характеристика в диапазоне указана для белого цвета.

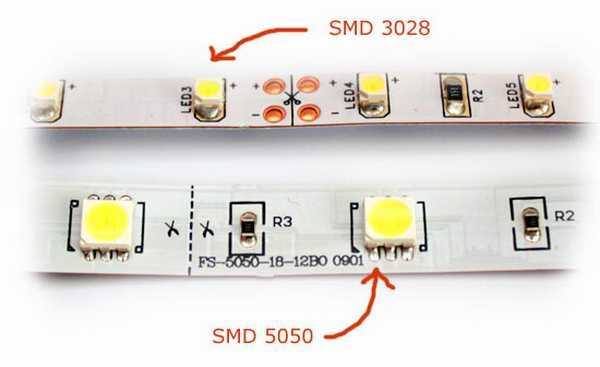

   Это основные форм-факторы светодиодов для поверхностного монтажа (SMD). Существуют ещё SMD3014 и SMD5730-1. Первые имеют очень низкие характеристики свечения, вторые являются сверхяркими и способны достичь величины в 100 лм/м. Используются оба вида редко.

   Чтобы выбрать подходящую светодиодную ленту, необходимо определиться с её назначением.

   В случае использования RGB-ленты в качестве основного или дополнительного источника освещения, рекомендуется выбрать SMD5050.

   Если планируется использование для подсветки карнизов, кроватей, аквариумов, то можно использовать менее яркий SMD3528.

   Необходимо заранее подумать и об условиях использования светодиодной ленты, а также возможных вредных факторах. В случае стандартных условий использования в квартире или доме можно использовать ленту без защиты (IP33).

   Если в помещении повышенная влажность или возможен контакт с водой, то желательно приобретать RGB-ленту с высшей (IP67) или средней (IP65) степенью защиты. Безопасность обеспечивается силиконовым покрытием ленты поверх светодиодов с одной или двух сторон.



Подключение светодиодной ленты к сети 220В

   Подключение светодиодной ленты к сети 220В возможно только с использованием соответствующего адаптера. Такое правило является обязательным, так как напряжение питания светоизлучающих диодов очень мало (2,5-5В). Вся лента состоит из отдельных сегментов, в каждом из которых располагаются три или шесть светодиодов. Общее напряжение, требуемое для работы отдельного сегмента, равно 12В или 24В соответственно. Общее напряжение для всей ленты также составляет 12/24В.

   ВНИМАНИЕ! При подключении светодиодной ленты напрямую к сети 220В произойдёт моментальное перегорание всех составляющих компонентов, что приведёт к полной неработоспособности.

   Теоретически подключение светодиодной ленты RGB напрямую к электросети возможно. Для этого необходимо спаять несколько лент в одну, чтобы общее напряжение было равно 220В. На практике такой способ не имеет никакого смысла. Свечение ленты будет мерцающим, так как ток в электросети переменный. Малейший перепад напряжения может запросто вывести из строя всю ленту целиком.

   Как подключить светодиодную ленту к 220В? В этом случае применяются специальные преобразователи (адаптер, блок питания). Их задача состоит в понижении напряжения до 12В или 24В, с одновременным преобразованием переменного тока в постоянный. Преобразователь подключается к электросети 220В от розетки или распределительного щитка. Схема подключения светодиодной ленты к 220В может быть разной, в зависимости от вида используемой ленты, а также их количества.

Одна монохромная лента

   Прямое подключение светодиодной ленты к блоку питания выполняется с соблюдением полярности («+» и «-»), которая отображается на всех элементах питания и лентах.

подключение светодиодной ленты своими руками

 Несколько монохромных лент

   Подключение одноцветных лент к одному адаптеру выполняется путём параллельного соединения. При этом варианте подключения нужно использовать источник питания соответствующей мощности. Подключение светодиодной ленты своими руками последовательно возможно, но суммарная длина не должна превышает пять метров.

подключение нескольких светодиодной ленты своими руками




Схема подключения RGB светодиодной ленты к сети

   Подключение к сети светодиодной ленты RGB имеет некоторые особенности. Она имеет четыре контактные группы (токопроводящие дорожки). Чтобы обеспечить свечение определённым цветом, на каждую дорожку подаётся разная сила тока. Подключение светодиодной ленты 12В напрямую к блоку питания превратит RGB-технологию в монохромную.

   Как подключить светодиодную ленту 12 вольт с сохранением всех возможностей RGB? Для этого используется дополнительный контроллер (диммер), который управляет подачей энергии на каналы R, G и B. К каждому каналу подключается соответствующий от ленты. Схема подключения светодиодной ленты к 220В с использованием диммера может быть разной.

   Одна RGB светодиодная лента подключается к 220В с помощью контроллера следующим образом:

   СОВЕТ! Для подключения RGB-ленты используйте только трёхканальный контроллер. Он позволит расширить возможности управления и контроля. Большинство контроллеров имеют в комплекте пульт ДУ.

   Как подключить светодиодные ленты 12 вольт к одному контроллеру? Если возникла необходимость установки ещё одной ленты длиной пять метров, то можно выполнить параллельное подключение второго отрезка.

как подключить светодиодную ленту 12 вольт

как подключить светодиодную ленту 12 вольт схема

светодиодные ленты для дома как подключить


   Чтобы выполнить подключение нескольких лент RGB, рекомендуется использовать усилитель. Для работы усилителя потребуется источник питания соответствующего напряжения. Можно осуществить подачу энергии от уже установленного адаптера, если его мощности хватает, или подключить дополнительный источник питания.

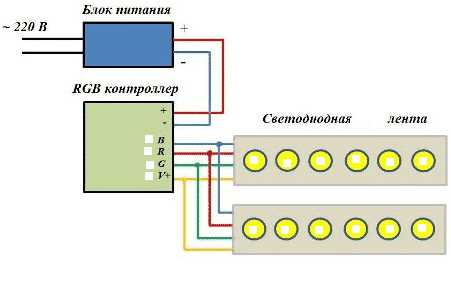

   Схема подключения светодиодных лент будет следующая:

   Чтобы выполнить правильное подключение ленты к контроллеру, можно воспользоваться цветовой и буквенной маркировкой. Стандартно от ленты выходят цветные провода, каждый из которых подключается к определённому разъёму:

• Красный – буква R.
• Зелёный – буква G.
• Синий – буква B.
• Чёрный – V+.



Подбор мощности комплектующих для эффективной работы светодиодной ленты

   Для обеспечения эффективной и долговечной работы всех компонентов цепи, необходимо правильно подобрать их характеристики. В первую очередь необходимо определить потребляемую мощность светодиодной ленты на метр (Ватт).

   Дополнительно требуется рассчитать ток нагрузки (Ампер). Она зависит от установленных светоизлучающих диодов и их количества:

Светодиод	Количество диодов на 1 метр ленты, шт	Мощность 1 метра ленты, Вт	Ток нагрузки для 1 метра ленты, А
SMD3528	30	2,4	0,2
	60	4,8	0,4
	120	9,6	0,8
SMD5050	30	7,2	0,6
	60	14,4	1,2
SMD5630	30	15	1,5
	60	30	3,0



   Мощность светодиодной ленты RGB определяет характеристики контроллера или усилителя, к которым она подключается.

   Например, потребляемый ток одного светодиода SMD3528 в ленте RGB равен 0,02А. При условии, что в одном метре ленты 30 светодиодов, получается 0,6А/м. Так как светодиоды подключены секциями по 3 последовательно, то, по законам физики, необходимо разделить ток нагрузки также на 3. Полученные 0,2А умножаем на 5 метров ленты и получаем 1А. Потребляемая мощность пяти метров ленты равна 12Вт (2,4Втх5м). В результате, для обеспечения работы одной ленты SMD3528 (5м) необходимо приобрести контроллер мощностью 12Вт и током нагрузки 1А. Для подключения двух лент SMD3528 характеристики контроллера необходимо удвоить.

   СОВЕТ! Для расчёта мощности усилителя руководствуются аналогичными правилами.

   Мощность блока питания для светодиодной ленты рассчитывается в последнюю очередь, чтобы обеспечить работу остальных элементов цепи. Рекомендуется обеспечить запас мощности не менее 30%, чтобы предотвратить перегрев. Правильное подключение светодиодной ленты к блоку питания обеспечит её долговечную работу.





Посмотреть видео о подключении светодиодной ленты



Подключение светодиодной ленты к бортовой сети автомобиля

   Как подключить светодиодную ленту в авто? Необходимо ориентироваться на напряжение питания аккумулятора машины, которое может быть 12В или 24В. Подключать можно только ленту, использующую соответствующее напряжение. В противном случае светодиоды не будут светиться или быстро перегорят.

   Возможны 2 варианта подключения:

1. Прямое подключение к аккумулятору. Для реализации такого метода необходимо провести монтаж ленты и вывести провода питания к аккумулятору автомобиля. Подключение необходимо выполнять с соблюдением полярности. Недостатком такого метода является постоянное свечение ленты, поэтому рекомендуется установить дополнительный тумблер для включения/выключения.
2. Подключение через прикуриватель. Такой вариант требует наличия специального адаптерас соответствующим разъёмом.

   Решить проблему, как подключить светодиодные ленты для дома в автомобиль, можно и с помощью зарядного устройства от телефона. В этом случае потребуются знания радиотехники и навыки работы с паяльником.



Крепление и соединение светодиодных лент

   Для надёжного крепления светодиодной ленты предусмотрена липкая основа, которая находится на обратной стороне. После снятия защитной плёнки можно выполнить монтаж ленты на большинство видов поверхностей без использования дополнительных средств.

   В зависимости от мощности и защиты ленты, технология крепления может отличаться:

• Для маломощных лент SMD3528 любой степени защиты, у которых выделение тепла не так велико, установку можно выполнять на любую поверхность.
• Условия монтажа ленты SMD5050 зависят от длительности и условий использования. Если лента используется в качестве основного освещения длительное время, то рекомендуется использовать теплоотводящий профиль. В противном случае гарантируется перегрев и быстрый износ светодиодов. При использовании в качестве подсветки с непродолжительным временем работы допускается монтаж без теплоотвода.
• Светодиодная лента SMD5630 и её мощные аналоги крепятся исключительно на теплоотводящий профиль. Такое требование вызвано большим уровнем нагрева сверхяркихсветодиодов.
• Довольно часто для освещения требуется небольшой отрезок ленты. Для этого предусмотрены определённые места, в которых можно выполнять разрезание. Для комфорта наносятся дополнительные обозначения линий разреза.

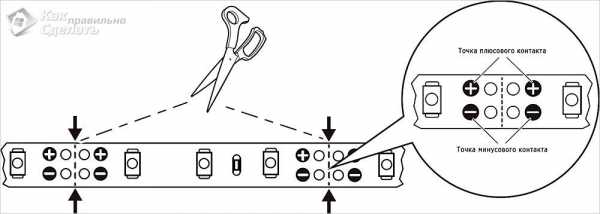

   ВНИМАНИЕ! Разделение ленты на фрагменты в неположенных местах может привести к неработоспособности определённого сегмента или всего фрагмента целиком.

   Соединение нескольких фрагментов ленты можно выполнить с помощью проводов и паяльника или использовать специальные клипсы.

   Соединительные клипсы изготавливаются для всех видов лент:

• 10 мм 2 pin – одноцветные ленты SMD5050, 5630, 5730.
• 10 мм 4pin – RGB-ленты SMD5050, 5630, 5730.
• 8 мм 2 pin – одноцветные ленты SMD3528, 3014.
• 8 мм 4pin – RGB-ленты SMD3528, 3014.

thewalls.ru

описание, схема подключения к сети и видео

Светодиодная лента — это осветительный прибор, который используется для создания декоративных эффектов, а также освещения снаружи и внутри помещений. На улицах эти устройства применяются во время оформления фасадов зданий, витрин, рекламных вывесок. Дизайнеры интерьера используют светодиодные ленты почти во всех помещениях. При этом с учетом уровня яркости можно оформить как основную, так и декоративную подсветку комнаты.

Подключение светодиодной ленты (220 Вольт) можно выполнить своими руками. Для чего потребуются минимальные познания в области электрики и обычный подручный инструмент. Существует несколько особенностей выполнения этого рода работы. С ними необходимо познакомиться перед тем, как подключать ленту. Рекомендации профессиональных электриков позволят понять, как правильно выполнять все действия и на какие особенности надо обращать отдельное внимание.

Общие сведения

Светодиодные устройства являются довольно экономичными осветительными приспособлениями. В последнее время популярность этих приборов находится на высоком уровне. Такое освещение состоит из эластичной ленты, куда с определенным интервалом установлены диоды, которые имеют различный размер. Длина светодиодной ленты составляет стандартно 2−5 метра. Однако при желании ее можно разрезать на несколько участков (по три LED-элемента) либо неограниченно наращивать длину. От этого показателя, а также плотности нанесения и размера диодов на основание будет зависеть мощность устройства.

Подсоединение светодиодной ленты (220 Вольт) имеет некоторые особенности. Ее не получится просто так подключить к штекеру и подсоединить в сеть. Также необходимо учитывать, что на сегодняшний день изготавливается множество видов подобного рода устройств. Во время подключения этот факт тоже нельзя оставлять без внимания. Есть монохромные ленты, излучающие лишь один цвет. Это может быть синий, белый, зеленый, красный или желтый. Однако существуют и многоцветные устройства, которые могут выдавать любой цветовой фон во время определенной комбинации всего трех основных цветов. Их подсоединение отлично от монохромных видов устройств.

Основные достоинства

Прежде чем начинать подключение светодиодной ленты к сети 220в по схеме, необходимо знать про основные достоинства данного устройства. Для начала сюда относится экономичность описываемого прибора освещения. При этом же уровне светового излучения простая лампочка потребляет гораздо больше электроэнергии, ее КПД намного ниже. Время эксплуатации диодного устройства составляет приблизительно 7−10 лет. Его гибкое основание дает возможность сделать любую конфигурацию. Причем освещение можно установить даже в труднодоступных участках.

За счет особенностей подключения, есть возможность регулировать яркость освещения. Причем можно отрегулировать мощность светового луча. С учетом класса изоляции данные приборы можно устанавливать даже в бассейнах и аквариумах. К тому же во время выбора соответствующего вида оборудования можно сделать почти любой цвет освещения. Цена этих устройств доступна любому потребителю. Потому их популярность не спадает уже несколько лет.

Разновидности

Кроме цветового свечения, эти устройства могут отличаться по нескольким главным факторам. Светодиоды могут быть различных размеров. На сегодняшний день, как правило, изготавливаются устройства с размерами 50×50 и 35×28 мм. Размер обозначен в маркировке осветительного прибора (5050 или 3528). В последнем случае светодиод имеет меньшую площадь, потому яркость его освещения ниже, и наоборот.

Имеет значение и частота, с которой диодные элементы установлены на один метр ленты. Когда их количество находится в диапазоне 40−110 штук, то оборудование будет подключаться от напряжения 12 Вольт. Здесь возможна общая или зональная подсветка, которую может предоставить светодиодная лента. Подключение в спальню, гостиную, на кухню и другие помещения можно выполнить с помощью этих устройств.

Для оборудования на 24 Вольта плотность диодных элементов может достигать 250 штук. Выбор будет зависеть от основного предназначения устройства. Одноцветные приборы, как правило, работают от сети 12 Вольт, а RGB-ленты — от 24 Вольт. Это объясняется плотностью светодиодов на одном метре ленты.

Блок питания

Основное правило, которое необходимо соблюдать во время подключения LED-ленты, состоит в обязательном использовании блока питания. Данный элемент цепи понижает входное напряжение до необходимого уровня, которого требует определенная светодиодная лента.

Подсоединение своими руками в данном случае происходит довольно просто. В блок питания входит напряжение от сети. На прибор же поступает в данном случае только 12 или 24 Вольта. Светильник без блока питания просто сгорит. Во время выбора такого освещения нужно учитывать потребляемую мощность всего прибора. Причем блок питания обязан иметь запас мощность 25%. Лишь в этом случае осветитель будет работать правильно. Как правильно проводится подключение светодиодной ленты к сети 220 В, схема подключения (см. пример на рисунке) показывает наглядно.

Потребляемая мощность

Есть определенная схема подсоединения светодиодной ленты к сети 220 Вольт. После того как задано напряжение, от которого будет работать определенное устройство, нужно определить общее количество потребляемой им электроэнергии. С учетом полученного результата приобретают необходимый блок питания. Данный показатель можно рассчитать самостоятельно. К примеру, необходимо выполнить освещение по периметру помещения:

• Для начала определяют размер ленты.
• С учетом необходимого уровня потока света, измеряющегося в люменах (лм), подбирают соответствующий тип ленты.
• Частота диодных элементов выбирается с учетом размера диода. Когда он имеет меньшие размеры, то концентрация на ленте будет больше, и наоборот.

Описание расчета

Конкретную технику расчета нужно использовать перед тем, как подключать светодиодную ленту к электросети 220 Вольт. Схема выполнения данной процедуры описана далее. Например, нужно выполнить подсветку помещения по периметру. В данном случае размер ленты будет равняться 20 м. Вы решили купить устройство с белым освещением, количество диодов на один метр которого 30 штук. При этом размер диодных элементов выбран 5050.

• Вначале необходимо рассчитать нужное количество диодов: 30×20=600 штук.
• Каждый диод данного типа потребляет 0,02 Ампер (показатель указан в специальных таблицах). В данном случае потребляемая мощность всего прибора освещения рассчитывается таким образом: 0,02×600 =12 А.
• Для того чтобы рассчитать, какой в данном случае требуется блок управления, выполняют простой расчет: 12А х 12 В = 144 Вт.
• Поскольку для данного устройства необходим запас мощности 25%, то его номинальное значение составляет 180 Вт. В продаже этого устройства может не быть. Но в этих целях вполне можно подключить блок на 200 Вт.

Подсоединение блока питания

Подсоединение светодиодной ленты (220 Вольт) можно произвести своими руками. Блок управления может продаваться без осветительного прибора или иметь выведенные шнуры для подключения. В последнем случае от прибора с одной стороны выходит кабель с вилкой для подсоединения системы в сеть, а с другой — красный и черный кабель. Возможна и иная маркировка, расшифровка которой находится в инструкции.

• синий или черный провод — «ноль»;
• красный — «фаза».

Если их перепутать, то прибор не включится. В этом случае кабели просто нужно поменять местами. Когда блок питания не имеет кабелей, то у него находятся клеммы. С учетом инструкции изготовителя провода подключаются в необходимые зажимы.

Подключение без блока питания

Есть еще один вариант подсоединения, позволяющий установить светодиодную ленту к 220 В (подсоединение без адаптера). Данную процедуру сможет выполнить лишь опытный электрик. В данном случае нагрузка подается непосредственно на прибор освещения. Схема этого соединения применяется во время изготовления светодиодных ламп. Когда два диода параллельно подключаются навстречу друг другу, то их можно на длительное время запитать от источника переменного тока.

Чтобы не допустить мерцания освещения, используют специальное устройство, а именно электролитический конденсатор С1 с токовым напряжением 300 Вт (емкость 4,6−10 мФ). Еще одно устройство потребуется, чтобы выровнять переменный ток сети. Это диодный мост VD1-VD4. После подключения системы нужно узнать напряжение. Когда оно выше необходимого значения, то добавляют еще кусок ленты либо перед диодным мостом устанавливают конденсатор или резистор.

Зачем требуется блок питания?

Любой изготовитель указывает необходимым элементом в схеме подключения блок питания. Без этого устройства светодиодная лента не эксплуатируется. Подключение без блока питания к сети 220 Вольт можно сделать, если в этом будет необходимость, но все же это очень сложно. Кроме того, по правилам безопасности на прибор освещения подается ток только через адаптер.

Дело в том, что в выше рассмотренной схеме элементы пайки не имеют защиты. Можно случайно прикоснуться рукой к оголенным участкам системы. Причем удар током будет такой же, как от провода «фазы». На сегодняшний день в продаже есть светодиодные ленты, которые называются «Дюралайт». Их можно подсоединять без адаптера. Их схема подключения соответствует вышеприведенной технологии. Однако при этом лента расположена в специальной трубке для защиты.

Схема подсоединения RGB-ленты

Многоцветные RGB-ленты могут создавать различные цветовые оттенки. Но для управления цветами и их яркостью потребуется специальное устройство, а именно контроллер, куда подключается светодиодная лента. Подсоединение с пультом управления является более комфортным. Потому чаще всего контроллеры изготавливаются с этой функцией.

Для подсоединения всей системы используется определенная схема. В первую очередь к блоку питания подключается сетевой кабель с вилкой. С его другой стороны добавляется в схему контроллер. К нему с помощью коннекторов либо пайки подключаются провода ленты. Для каждого из четырех проводов системы в нем находится конкретная клемма. С учетом инструкции изготовителя производится простое подсоединение.

Схема подсоединения двух лент

Рассмотрев подсоединение светодиодной ленты, также стоит уделить внимание схеме с двумя этими осветительными приборами. Их запрещается подсоединять последовательно. Вторая лента имеет свой собственный адаптер или подключается к выходам на блоке управления. Для подсоединения второй RGB-ленты применяют специальный усилитель, к которому подсоединяют вторую ленту и используют или отдельный, или основной блок питания (но повышенной мощности). Усилитель синхронизирует оттенок и яркость двух приборов.

Изучив технологию подсоединения светодиодной ленты к электросети 220 Вольт, можно сделать эту работу своими руками. Выполняя рекомендации профессиональных электриков, вы сумеете создать безопасный и надежный прибор освещения для вашей квартиры или частного дома.

instrument.guru

подключение + схема, видео — Asutpp

Светодиодные ленты на данный момент являются самыми экономичными источниками освещения и используются для выполнения подсветки части конструкций оборудования или интерьера. Ленты бывают одноцветные и многоцветные.

Для каждой ленты существуют свои особенности при подключении. Мы расскажем, как правильно выполнить подключение светодиодной ленты.

Общие правила при подключении

1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

– схема последовательного включения светодиодных лент (до 10 метров общей длины):

Схема последовательного включения светодиодных лент через блок питания 220 В / 12 В

– схема параллельного включения:

Схема параллельного включения

Для многоцветных лент:

– схема последовательного включения:

Схема последовательного включения

– схема параллельного включения:

Схема параллельного включения для многоцветных лент

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

Пошаговая инструкция

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты

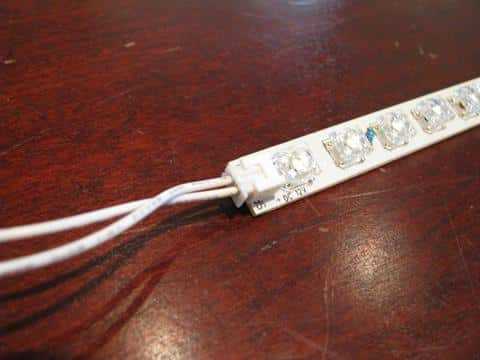

3. Устанавливаем коннектор. Вытягиваем контактыВставляем ленту в разъем

   Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора. Проверяем полюса
5. Проверьте прочность соединения перед установкой.
6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента. Соединение кабелей

   Провода необходимо спаять между собой.

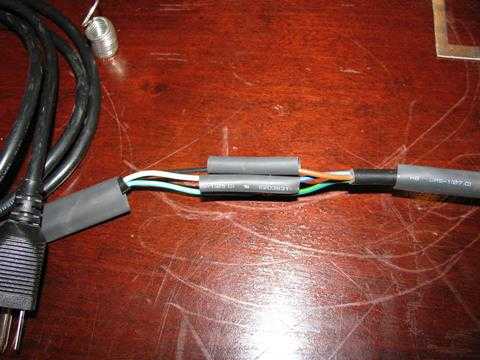

   Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

   Термоусадочные трубки

   После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

   Соединение ленты и котактов

   Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

   Общий вид схемы

   Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

Система подключения к USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

Установка RGB ленты

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Схема rgb ленты

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

Как подключить светодиодную ленту в авто

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Что важно:

– при выборе и установке дополнительного оборудования в автомобиль необходимо помнить, что мощность генератора определена конечной цифрой, за рамки которой выходить не стоит. Можно остаться без аккумулятора, да и без генератора тоже.

Информация для покупателей

На рынке предлагается большой ассортимент светодиодных лент и дополнительного оборудования для их подключения. Сюда входят:

• блоки питания;
• контроллеры;
• диммеры;
• профили для ленты.

Средняя цена светодиодной ленты, блока и одного контроллера – от 20 долларов до 200. Стоимость изделия зависит от многих факторов. Здесь учитывается и марка оборудования и её технические характеристики.

Делайте правильный выбор господа и помните: «скупой платит дважды»!

www.asutpp.ru

Подключение светодиодной ленты

С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления

Типы и виды

Содержание статьи

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:

• Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
  • LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
  • LED-R-SMD — красный,
  • LED-B-SMD — синий,
  • LED-G-SMD — зеленый.
• Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD  ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528  (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых  размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт,  самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем  «+» только к такому же полюсу, а  «-»  — к минусу.

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R —  красный,  G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

• для подключения к ленте проводников;
• соединение двух лент.

  Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку.  Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

stroychik.ru

подключение светодиодной ленты — Лучшее видео смотреть онлайн

Опубликовано: 16 часов назад

В большинстве случаев подключение светодиодной ленты или матрицы на 12В к электронному трансформатору…

Опубликовано: 29 дней назад

Наши новые друзья, канал Uncle Boggy, поделились с нами полезным видео о работе с светодиодной лентой. Надеюсь,…

Опубликовано: 1 месяц назад

Опубликовано: 1 месяц назад

Обучающие видео как легко и правильно подключить RGB ленту. Приобрести все можно здесь: https://kuzmich34.ru/ Оптими…

Опубликовано: 1 месяц назад

Драйвер для светодиодной ленты- http://ali.pub/3d6cwj Светодиодная лента- http://ali.pub/3d6d0m В этом видео я покажу как облаг…

Опубликовано: 2 месяца назад

Задавайте вопросы если что то осталось не понятным.

Опубликовано: 3 месяца назад

На видео наглядно показано как подключать RGB CCT ленту на 6ть каналов через контроллер Mi Light FUT039 и усилитель…

Опубликовано: 3 месяца назад

ПОСМОТРИ ВИДЕО ДО КОНЦА! РАССКАЗЫВАЮ ПОДРОБНО ВСЁ ЧТО НУЖНО ЗНАТЬ ДЛЯ ГРАМОТНОГО ПОДКЛЮЧЕНИЯ Видео про…

Опубликовано: 3 месяца назад

Опубликовано: 3 месяца назад

Датчик движения для светодиодной ленты предназначен для совместной работы с источниками света 12 вольт….

Опубликовано: 3 месяца назад

задавайте вопросы в коментариях или в соцсетях https://vk.com/id491330649 89639500390 WhatsApp, телеграмм ссылки на товары -без…

Опубликовано: 4 месяца назад

Как подключить светодиодную ленту схема Монтаж светодиодной ленты своими руками видео.

Опубликовано: 4 месяца назад

Опубликовано: 4 месяца назад

Методичка по подключению светодиодной ленты от наших партнеров Аста-М.

Опубликовано: 4 месяца назад

Инфракрасный оптический датчик предназначен для подключения источников света (led ленты, светильники, led…

luchshee-video.ru

Как подключить светодиодную ленту к 220В?

Светодиодная лента — это не что иное, как достаточно узкая и невероятно гибкая полоска определенного материала, на поверхности которой располагаются в разном количестве светодиоды и резисторы, которые позволяют легко контролировать ток. Стоит отметить, что такое изделие может иметь самую разную длину. В то же время при подключение светодиодной ленты к сети, можно без проблем ее разрезать или же нарастить при необходимости.

Как правило, приобрести можно отрезки, которые достигают пяти метров. На сегодняшний день светодиодная лента стала очень популярной и ее часто используют для оформления интерьера или же для того, чтобы подчеркнуть какие-то яркие детали.

Если вы хотите самостоятельно установить ее в своей квартире, то подключение светодиодной ленты к сети 220в схема которой довольна проста, что каждый человек сможет справиться с данной задачей за считанные минуты. Если же вы все-таки не уверены в своих силах, то просмотрите видео инструкцию на нашем сайте, где наглядно показана процедура как подключить изделие такого типа.

Особенности работы светодиодной ленты от сети 220 вольт

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

1. Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
2. Сеть 220В необходимо выпрямить путем использования специального диодного моста;
3. Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
4. Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Подключение светодиодной ленты: схема

Очень важно проверить величину тока протекающая по дорожкам. Если он выше нормы, то в цепочку отрезков следует включить дополнительно резистор или же еще несколько кусочков.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту. Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Подключение светодиодной ленты 12 вольт через блок питания

На рынке данной продукции можно найти изделия, которые рассчитаны на напряжение, которое не превышает 12 или же 24в. В такой ситуации необходимо в обязательном порядке воспользоваться специальным импульсным блоком питания. Он понизит напряжение до требуемой и позволит выйти на постоянный ток, что приведет к правильной работе светодиодной ленты.

Как и к чему подключить светодиодную ленту? видео

Очень важным моментом в данной ситуации является то, что нужно правильно подобрать блок питания, учитывая мощность. Если этого не сделать, то лента будет гореть недостаточно ярко или же блок, спустя некоторое время, перестанет работать из-за слишком большой нагрузки на него. Когда нужно рассчитать мощность, то к значению, которое было получено нужно добавить еще примерно 30%. это позволит компенсировать те потери, которые произойдут обязательно в специальных удлиняющих проводах. Как правило, мощность метра изделия будет полностью зависеть от того, сколько светодиодов находится на нем и какой они имеют тип.

Схема подключения одной и нескольких одноцветных светодиодных лент

Ленту, которая имеет длину в пять метров, следует подключить к двум специальным отводам, которые находятся на блоке питания. К контактам припаять концы ленты. Сделать это можно паяльником, который имеет маленькую мощность. Это позволит аккуратно выполнить работу и не изменить в отрицательную сторону качество материала изделия.

Подсоединение простой одноцветной LED ленты к сети видео

Подключение двух лент происходит практически по такому же принципу, но только необходимо провести несколько дополнительных проводов непосредственно от блока питания.

Как подключить светодиодные ленты RGB к сети 220В

Чертой отличительного характера в монтаже многоцветного изделия есть то, что нужно вмонтировать еще и контроллер. С его помощью можно без проблем управлять по отдельности каждым цветом изделия.

На поверхности полосы располагаются 4 разных участка контактов, каждый из которых отвечает за тот или же иной цвет. В свою очередь контроллер имеет четыре провода, которые следует аккуратно припаять к соответствующему участку по цвету на светодиодной полосе.

Подключение двух светодиодных цветных лент

Очень важно рассчитать правильно мощность для блока питания, а также для контроллера. Важно помнить, что изделия стандартного типа рассчитаны исключительно на отдельное присоединение к проводам, которые имеет контроллер. Как показывает практика, блок питания и сам контроллер имеет слишком большой размер и его нельзя скрыть от постороннего взгляда. Поэтому нужно следовать следующей схеме.

1. Одну из лент присоединить к отдельному контроллеру, а также к блоку питания.
2. В свою очередь, вторую цветную ленту присоедините к своему личному блоку, а затем еще и к усилителю.

Усилитель имеет специальную маркировку, а поэтому при подключение, как правило, не возникает никаких проблем. Сам усилитель затем нужно присоединить ко второму блоку питания. Это позволяет получить каждой отдельной цветной ленте личный контроллер.

Схема монтажа светодиодной ленты с использованием диммера

Если вмонтировать диммер, то это позволит изменить яркость вмонтированного изделия. Его мощность должна подходить и быть такой же, как у самой ленты светодиодов или же общей сумме нескольких лент. Если вы подключаете только одну одноцветную ленту, то диммер стоит присоединить к блоку питания. Если же лент несколько, то установка должно иметь параллельный тип и идти после использования диммера и усилителя.

Как соединить ленту без блока питания

Схема подключения светодиодной ленты к сети 220В без использования блока питания следующая (более подробно в видео на нашем сайте):

1. Отрежьте нужную длину изделия, как правило, производитель указывает длину 0,5 или же 1 метр.
2. Если же вы купили герметичную ленту, то на тот конец, который был срезан, нанесите небольшое количество герметика, а затем одеть кольцо-коннектор из силикона.
3. Коннектор аккуратно прикрепите на герметик.
4. Учитывая полярность — подключите провода к выпрямителю.
5. Проверьте изделие на герметичность и проследите, чтобы вовнутрь не попало ни капли воды.

Как включить светодиоды, если нет блока питания? видео

Подключение светодиодной ленты к сети 220в схема достаточно проста и эксплуатировать их можно на протяжении многих лет, но только с одним условием, если монтаж происходит качественно и по всем правилам. Кроме того, необходимо правильно ухаживать за лентами. Таким образом, изделие будет максимально хорошо выполнять свою задачу, и радовать ярким насыщенным цветом на протяжении долгих лет.

Источник: masterok-remonta.ru

buildhouse.info
