Реле давления воды для глубинного насоса схема подключения: Схема подключения автоматики к глубинному насосу для скважины позволит проделать подключение самостоятельно

Схема подключения автоматики к глубинному насосу для скважины позволит проделать подключение самостоятельно

24 Марта 2022

Просмотров:  2828893527

Время чтения:  11 минут

Содержание

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Схема подключения реле давления РД5 и защиты LP/3

Схема смешанного подключения блока автоматики и реле давления

Подключение глубинного насоса к электропитанию через реле давления

Схема для погружного скважинного насоса

Схема для поверхностного скважинного насоса

Схема подключения глубинного насоса для автономного водоснабжения частного дома №9 (полная)

Автоматическая панель для скважины: варианты, принцип работы, схемы

Плюсы и минусы в использовании модульной автоматики

Как сделать водяной насос своими руками в домашних условиях

Колодезный насос с автоматикой: особенности функционирования, подключение

Как поднять воду на высоту без насоса

Коротко о главном

Если Вы живете в частном доме, и не подключены к центральному водоснабжению, выход – колодец или скважина. В них опускается глубинный насос, который выкачивает определенное количество воды за один раз. Для большего удобства рекомендуется подвести к насосу автоматическую панель. Поможет подробная схема подключения автоматики к глубинному насосу для скважины.

Автоматическая панель

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Мастера по изготовлению оснащают собственников частных источников насосной аппаратурой, упрощающей поставку воды в дом. Разрешено покупать автоматический блок отдельно.

Аппаратура защищает насос от:

• использования при помощи типа «сухой ход», если в скважине отсутствует вода;
• перебоев в напряжении;
• сетевых перенапряжений;
• перебоев забора жидкости.

Во время использования блока регулирования гарантируется плавность включения и выключения устройства выкачивания воды. Управляющая станция поддерживает стабильный натиск нужного объема в магистрали поставки жидкости.

Подключение насоса к электропитанию

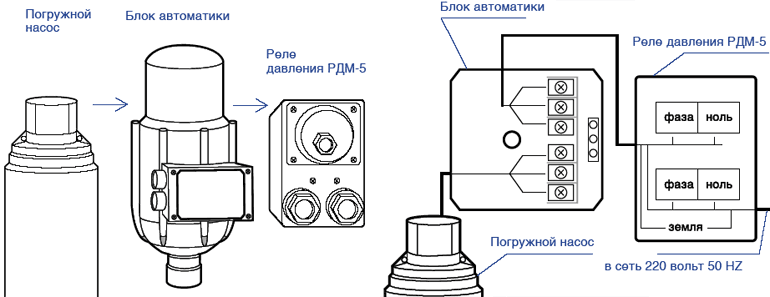

Схема подключения реле давления РД5 и защиты LP/3

При смене автоматического блока на защитное реле РД5 появляется возможность уменьшить траты на оборудование личной скважины. Установка контактора позволяет упростить схему, не уменьшая при этом эффективность самого монтажа. Дешевизна данного аппарата привлекательна для собственников самостоятельных источников. Недостаток подобного метода – нужно собственноручно включать глубинное устройство выкачивания воды после того, как она прекратит функционирование.

Чередование соединений с реле давления РД5 благоприятствует прекращению работы помпового приспособления при уменьшении натиска. Останавливается насос даже если жидкости в системе нет.

Схема подключения реле давления

Схема смешанного подключения блока автоматики и реле давления

Чтобы не допустить использование помповой установки по типу «сухого хода», которое имеет способность вывести из равновесия рабочую насосную станцию, эксплуатируется автоматическая панель. Беспрерывное функционирование приспособления, поставляющего воду, гарантируется монтажом блока системы давления. Для добавочного устройства прилагаются возможности защиты системы при резком уменьшении водяного напора.

Разновидности гидроконтроллеров разнятся принципами своей работы. Наиболее надежным считается датчик уровня, который встраивается при встраивании в скважину. Электрический прибор следит за переменами объема воды в шахте, обеспечивая при этом прекращение работы устройств при уменьшении параметров. Наилучшей гарантией будет поплавковый выключатель.

Схема смешанного подключения

Схема смешанного подключения включает в себя установку:

• гидроприбора для скважин центробежного действия;
• расширительной емкости объемом более 55 л;
• обратного вентиля, который упрощает пуск помпы методом удержания жидкости;
• реле давления, следящее за измерениями водяных струй;
• манометр;
• поплавковый датчик;
• гидроконтроллер.

Подключение глубинного насоса к электропитанию через реле давления

Собственники, желающие сэкономить, не пользуются автоматической панелью, подключаясь с участием реле натиска. Сберегательное приспособление используется для возможности отключать насос при наполнении водой верхнего предела и восстановлении запуска при уменьшении показателя.

Алгоритм действия водопроводной системы при данном методе подсоединения:

• реле начинает действовать во время уменьшения натиска в магистрали;
• устройства получают команду запуска насоса, заполняется расширитель, подведенный к трубопроводу;
• помпа отключается при наивысшем натиске в накапливающем резервуаре.

Реле давления воды

Схема для погружного скважинного насоса

Первым делом нужно определиться – насос будет в колодце или скважине?

Если до 8 м – аппарат прикрепляется поверхностно, а если глубже – пробуривается специальное отверстие.

Прежде, чем опустить насос, при помощи мерного кабеля проверяют глубину нахождения воды.

Алгоритм подведения агрегата самостоятельно:

• выбор модели исходя из технических характеристик;
• крепление шнура с электрическим кабелем автоматики;
• крепеж оголовка к гидроприбору.

Самые распространенные винтовые модели. Они имеют ряд достоинств:

• низкая стоимость;
• наличие запасных помп;
• синхронность с автоматикой;
• высокая производительность.

Такие гидроаппараты состоят из графиков, которые обозначают соотношение напора и литража воды.

Погружной насос для накачивания воды

Схема для поверхностного скважинного насоса

Правилами разрешен монтаж станции наверху. В таком случае используют схему для поверхностного глубинного насоса, который лучше всего поместить возле источника воды. Основным достоинством данной установки является вольный доступ к агрегату при необходимости ремонта.

Использование данного приспособления для накачивания воды довольно простое. Оснащают скважину насосом, помещают трубку в расширитель, запускают панель автоматики, нажимают «Пуск».

Наиболее удобное расположение для лучшего результата:

• поблизости от скважины или колодца;
• в закрытом, вентилируемом здании;
• там, где крепкий фундамент.

Схема для поверхностного прибора накачивания воды

Схема подключения глубинного насоса для автономного водоснабжения частного дома №9 (полная)

Если Вы купили прибор для выкачивания жидкости, и планируете произвести подключение своими силами, Вам нужно действовать согласно схеме.

Развернутая схема подключения гидроаппарата к частному дому

Рассмотрим более детально:

• Обратный вентиль не позволяет жидкости вытекать в скважину во время отключения прибора.
• Необходима труба. Лучше всего выбирать материал полиэтилен. Этот материал способен выдерживать высокое давление. Необходимый размер труб лучше всего узнать, произведя вычисления.
• Оголовок для скважины. Изготавливают из пластика, чугунного литья или стали. Стальные или чугунные отличаются повышенной надежностью и выносливостью.

Оголовок помогает при решении нескольких вопросов:

• провод, водопровод и гидроприбор подлежат крепкой фиксации;
• надежная защита от загрязнений;
• скважина защищена от промерзания.

Скважинный оголовок

• Шаровые краны. Помогают убирать давление при смене картриджа на фильтре.
• Колба картриджа помогает избежать большого количества загрязнений.

Как наиболее верно выбрать резервуар для расширителя

В случае, когда число потребителей равно трем, а вмонтированный аппарат выкачивания жидкости может производить не более, чем 2 кубометра в час, лучше всего брать емкость более 20 литров. Чем больше число потребителей – тем выше литраж резервуара.

Запустить насос:

• При помощи манометра проверьте давление в резервуаре. Если примерно 1,5 – 2 атмосферы – достаточно.
• Открутите любой кран, и убедитесь, что аппарат функционирует. Дождитесь, пока вода будет течь без воздуха.
• Закрутите смеситель. Насос должен поработать еще некоторое время, и выключится сам.

Обзор расширительных резервуаров

Автоматическая панель для скважины: варианты, принцип работы, схемы

Автоматика состоит из электроники, манометра и гидроаккумулятора или модуля. Автоматика отвечает за:

• управление электрическим гидроаппаратом;
• предотвращение гидроударов в трубопроводе.

Принцип функционала

Основывается на включении и выключении насоса, в зависимости от перемен водяного натиска, скорости напора и высоты водяного столба.

Когда в использование идут погружные гидропомпы, в водомагистраль встраивается отдельная панель управления и гидроаккумулятор, но в случае модернизированных моделей все совмещено вместе.

При использовании поверхностных устройств – формируется насосная станция, которая очень удобна в эксплуатации.

Виды автоматики

Можно разделить на три группы от самых простых до более сложных.

Группа первого поколения. Наиболее простое управление, которое состоит из:

• реле давления;

• гидроаккумулятора;
• манометра.

Манометры для определения давления воды

Группа второго поколения. Модели имеют более расширенный функционал, все настройки выполняются при помощи электроники, все смонтировано в одну панель управления.

И третья группа – самая современная. Имеет достаточно расширенные функции, отличается надежностью и долговечностью.

Плюсы и минусы в использовании модульной автоматики

Из достоинств выделяем широкий функционал и компактность – все собрано в одной панели, плюс увеличивается время функционирования насоса.

Минусы – это дороговизна моделей третьего поколения, взаимосвязанность с сетевыми перегрузами.

Как сделать водяной насос своими руками в домашних условиях

Водяной насос – механизм, необходимый для собственных домов и дачных участков. Если любите экономить и мастерить все своими силами – почему бы не соорудить прибор самостоятельно.

Наиболее простой вариант – помпа без перелива жидкости. На сборку тратится минимум времени, и материалы практически всегда есть в наличии, а именно:

• пластиковые бутылки с пробками, понадобятся только горлышки;
• шланг;
• трубка.

Насос простой конструкции своими руками

Такой изготавливается при помощи пластиковых труб и:

• два обратных вентиля;
• резина;
• два болта и гайки 6 – 8 мм;
• заглушки, отводы, уплотнители;
• хомуты, зажимы.

Приспособление со сливом через ручку

Элементарная модель, которая поднимает водяной уровень по штоку поршня, изготовленному из пластмассы.

Прежде, чем мастерить гильзу гидроаппарата, нужно для начала обеспечить основу. Отрезаем от трубы кусок диаметром 50 мм. Далее на нижний конец вставляется вентиль в виде лепестка. Заглушку с установленным вентилем прикрепляют саморезами. Там, где гильза соединяется с заглушкой – уплотняется с помощью герметика.

Колодезный насос с автоматикой: особенности функционирования, подключение

Сам по себе насос – это механизм, который выкачивает жидкость. Автоматика необходима для удобства. С ее помощью не придется без конца бегать, чтобы включить и выключить приспособление.

Автоматику можно поделить на простейшую, с автоматическим реле и электронную, современную.

Колодезный насос с автоматикой

Самая простая автоматика. Зависит от уровня наполненности источника. Самые распространенные регуляторы наполнения – поплавковые выключатели и блокираторы сухого хода. Данный блокиратор включает в себя несколько контактов.

Плюсы использования:

• простота устройства;
• недорогая стоимость;
• надежность;
• эффективность.

Недостатки:

• недостача функций;
• сложность в настройках.

Автоматическое реле

Достаточно простое в своей конструкции, недорогое и легкое в настройках. Недостатков практически не имеет, довольно популярное в использовании.

Продвинутая автоматика

Очень эффективна и многофункциональна. Способна к анализу степени давления и может включать прибор накачивания жидкости в любое время.

Монтаж автоматики для скважинного насоса можно произвести как самостоятельными силами, так и прибегнуть к специалистам. Если автоматика электронная – лучше не рисковать, и не устанавливать самостоятельно. Доверьтесь опыту профессионалов. Если что – то пойдет не так, покупка новой автоматики обойдется в разы дороже, чем заплатить специалисту. Если решились устанавливать самостоятельно, важно знать схему подключения автоматики к глубинному насосу.

Продвинутая автоматика на водяной гидроаппарат

Как поднять воду на высоту без насоса

Если во дворе расположен колодец – воду без приспособления выкачивания можно поднять ведром.

Имеете собственную скважину – без насоса не обойтись. К примеру Насос скважинный DAB CS4.  Но что делать, если нет электричества? Тогда в помощь механические помпы для накачивания.

Углубимся немного в историю.

Архимедов винт

Он являет собой цилиндр, внутри которого находится винт. Этот механизм был придуман очень давно, еще до нашей эры. Его крутили рабочие или животные.

Пример Архимедового винта

Способ гидротарана Монгольфье

Был придуман в 1797 году. Принцип функционирования заключается в том, что во время внезапного перекрытия потока воды в трубе, жидкость через обратный вентиль с помощью давления выливается в гидрорезервуар.

Гидротаран Монгольфье

Аэролифт

Метод придумал в 1797 году немецкий инженер. Это один из видов струйной помпы. Основой для поднятия воды выступает воздух. Это перпендикулярная труба, которая опускается в воду. К нижней части прикрепляется шланг.

Аэролифт можно изготовить своими руками

Поршневой насос

Это труба с системой обратных вентилей, цилиндр, внутри которого находится и движется поршень.

Поршневые водяные помпы

Коротко о главном

Глубинный гидроприбор для собственного дома – неотъемлемый атрибут, без которого нереально комфортное существование. Во избежание беготни без конца для включения и выключения помпы необходимо иметь представление, куда ставиться автоматика для скважинного насоса и уметь ее подключать. Для этого существуют подробные схемы подключения глубинного насоса к автоматике. С их помощью почему бы и не попробовать подключение самостоятельными силами.

А как Вы считаете, удобнее пользоваться глубинным насосом с автоматикой?
