Люстра светодиодная с пультом управления: 70 фото

5 лет назад готовились к новоселью и всей семьей зашли в магазин светотехники. Заметил, что взгляд ребенка задержался на хрустальной бабочке, выполненной довольно оригинальным способом.

Это была очень красивая люстра светодиодная потолочная с пультом управления. Тогда еще редкость для нашей местности. Пришлось брать, несмотря на высокую стоимость.

Однако не прогадали, все друзья и знакомые оценили покупку: приходили со своими детьми специально посмотреть. Те радовались и танцевали под светомузыку, получая положительные эмоции от световых эффектов. А наш внук управлял ими с пульта и выключателя.

Содержание статьи

Люстры светодиодные с пультом управления: фото популярных моделей для всех комнат

Световые эффекты лучше всего видеть собственными глазами. Однако я постарался собрать самые оригинальные фотографии. Они помогут вам выбрать наиболее подходящий вариант для создания неповторимого освещения в комнате с различными полезными новшествами.

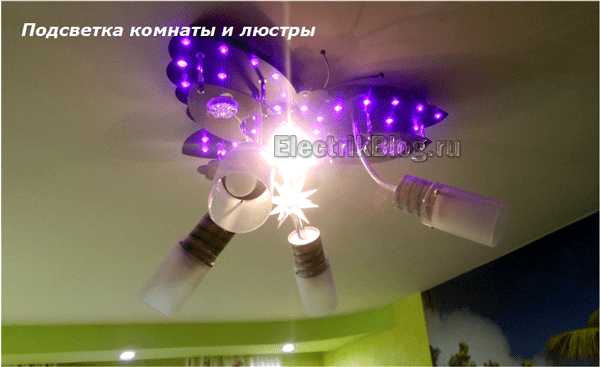

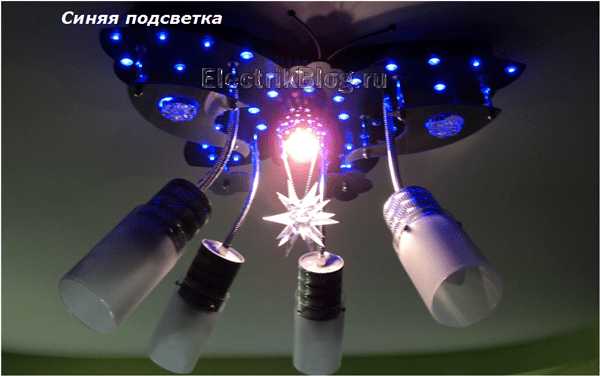

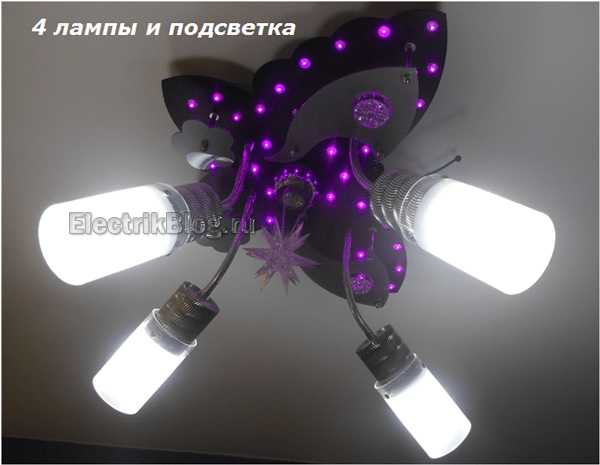

Люстра в детскую: светодиодная люстра бабочка со световыми эффектами от пульта и выключателя

В сумерки с выключенным питанием внешний вид осветительного прибора особо не выделяется, что хорошо заметно на фото ниже.

В солнечную погоду встроенные хрусталики переливаются светом так, что даже без электрической подсветки привлекают внимание.

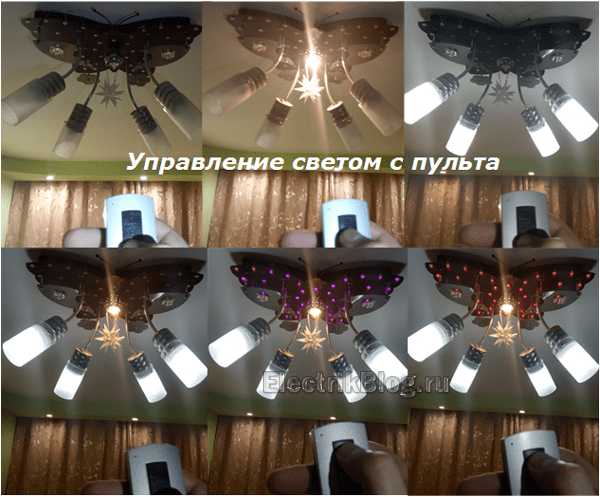

Управление с пульта позволяет создавать различные эффекты по трем каналам:

  1. центральной подсветки;
  2. встроенной светодиодной ленты;
  3. четырех отдельных ламп.

Большинство режимов доступно с выключателя. Но, они в этом случае формируются случайным образом, а от пульта выбираются по запланированной программе.

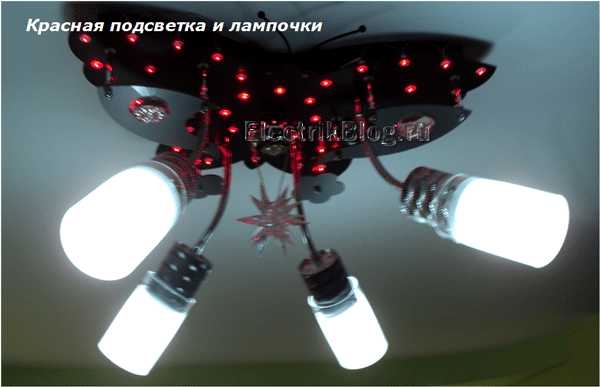

Небольшая часть режимов, показанных ниже, поможет представить картину реальнее.

Подобные переливы света, как показали мои наблюдения, приводят детей в восторг тогда, когда они сами активно участвуют в этих процессах.

Люстра в гостиную: современные модели

Удивить пришедшего к вам посетителя, произвести на него впечатление дизайном светильника можно за счет большого вложения денег в конструкцию осветительного прибора, так и бюджетным способом, показанным чуть ниже.

К дорогим устройствам относится музыкальная люстра в гостиную и модели с оригинальными хрустальными композициями необычных форм.

Музыкальная люстра

Эта очень оригинальная люстра потолочная в гостиную сейчас набирает пик популярности. Ее изготавливают, как правило, формой тортика или тарелки.

Она по виду может ничем не отличаться от обычных светильников: при управлении с пульта или от выключателя также изменяет световые и цветовые эффекты.

Внутри ее корпуса встроено микропроцессорное устройство, позволяющее задавать такие основные функции, как:

  • светильник с настройкой освещения;
  • цветомузыку с различными световыми эффектами;
  • управляемый дистанционно музыкальный центр;
  • будильник;
  • программируемый ночник.

Для управления достаточно установить на смартфон программное обеспечение от фирмы производителя с простым интерфейсом и пользоваться им в свое удовольствие.

Связь осуществляется по каналу блютуз. Любимую музыку можно закачать на облако и брать с него по запланированным запросам.

Конструкция корпуса и внешнее оформление могут значительно отличаться в разных моделях по форме, дизайну, оформлению хрустальных подвесок, оптических усилителей и отражателей.

Желающим ознакомиться более подробно с работой музыкальных светильников рекомендую посмотреть видеоролик владельца CITILUX Lamps.

Вертикальная люстра потолочная в гостиную

Среди модных тенденций стали выделяться необычные для восприятия светильники, расположенные в вертикальном пространстве от потолка практически до самого пола.

Один из вариантов такого исполнения и световые эффекты постарался показать на фото ниже.

Люстра в гостиную своими руками с пультом дистанционного управления

Здесь я привожу самый бюджетный вариант переделки старой советской модели с лампами накаливания в современный модуль со световыми эффектами от пульта. Часть их показываю на фото.

Идея самоделки довольно простая: из Китая по почте мы заказали светодиодные лампы с пультом управления. Потом вкрутили их в патрон вместо старых лампочек с нитями накаливания, а дальше настроили по инструкции.

Эта технология подробно описана в статье здесь. Читайте, кого интересует.

Цветовые эффекты смотрите в видеоролике «Светодиодная лампа с ДУ в обычной люстре».

Люстры в зал: фото новинок

Оригинально смотрятся сложные конструкции светильников двухъярусного исполнения из светящихся геометрических фигур.

Потолочный светодиодный светильник в форме ромашки

Даже краткий фотообзор части эффектов дает определенное представление о работе прибора.

Ленточная люстра в современном дизайне комнат

Бурное развитие полупроводниковых технологий позволило создавать светящиеся поверхности в виде лент, которыми покрывают различные поверхности светильников.

Их делают разной формы и конфигурации с управляемыми цветовыми эффектами.

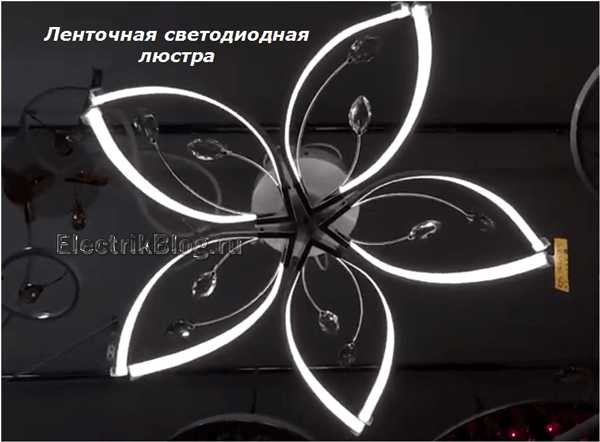

Ленточные светодиодные люстры

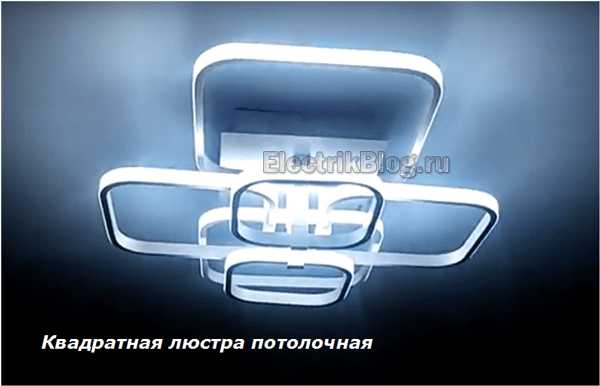

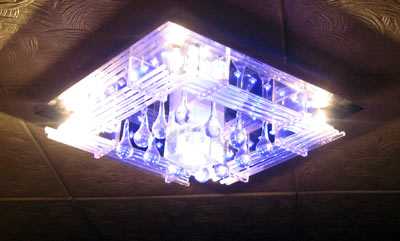

Квадратная люстра потолочная: последние научные разработки

Конструкция из трех ярусов

Компактный светильник хорошо вписывается в любой интерьер, придавая помещениям эстетический вид.

Люстра квадраты в пространстве

Это одна из разновидностей описанной выше конструкции с возможностью формирования различных степеней освещения.

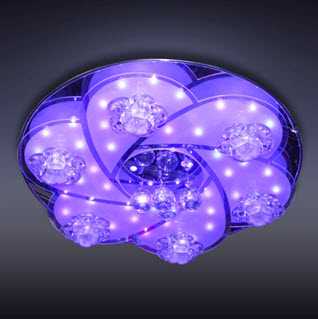

Круглая светодиодная люстра универсального назначения

Форма увеличенной таблетки хорошо вписывается в интерьер любой комнаты. Она занимает мало места, отлично подходит для помещений с низкими потолками.

Мне понравилась модель, которая по центру испускает поток белых лучей, а с краев — разные оттенки. Однако это только часть ее функциональных возможностей.

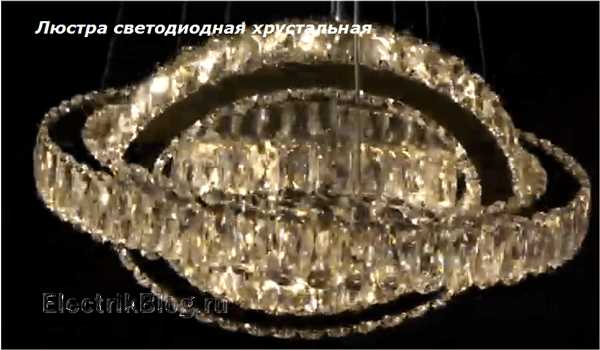

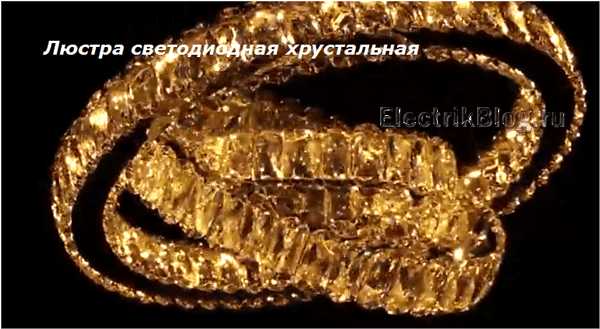

Люстра светодиодная хрустальная: классика и современность в интерьере комнат

Среди довольно большого ассортимента изделий лучше всего выделяются 2 типа: современные модели и классика. Показываю их поочередно.

Вращающиеся кольца: конструкция из хрусталя на струнах

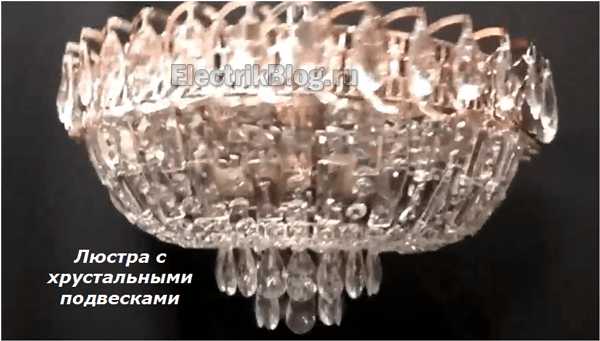

Светильники с хрустальными подвесками компактные

Классические модели из хрусталя с традиционными подвесками остаются в тренде уже продолжительное время.

Их создают в форме конусов, пирамидок, грибков, медуз.

Хрустальная люстра из Чехословакии

Модель до сих пор остается популярной. Ее модернизируют современными лампочками и светящимися лентами. Проходящие через хрусталь лучи создают дополнительные блики и оттенки.

Люстра на натяжной потолок с пленочным покрытием

Оригинальный светодиодный потолочный светильник с пультом специально создан для отражения бликов от пленки. За счет этого образуются дополнительные эффекты.

Как выбрать люстру светодиодную за 5 шагов: простая инструкция

Каждый светильник следует подбирать под конкретные задачи помещения с учетом его технических возможностей. Светодиодное освещение в квартире необходимо создавать не по внешним личным ощущениям, а на основе точного научного подхода.

Шаг №1: подготовка рабочих зон по степеням освещения

Для расчета освещенности рабочих зон помещения можно обратиться к разным технологиям.

Я рекомендую использовать онлайн калькулятор. Вам потребуется измерить габариты своей комнаты и высоту стен от потолка до рабочего места и пола, ввести необходимые данные и нажать кнопку «Рассчитать».

Все остальное он сделает сам.

Шаг №2: учет возможных повреждений при эксплуатации

Поскольку я всегда стараюсь ставить вопросы безопасности на первые места, то особенно заостряю на них ваше внимание здесь.

Электрические светильники должны располагаться на безопасной высоте, надежно закреплены. Стеклянные части осветительных приборов следует оберегать от случайного механического воздействия.

Шаг №3: оценка внешнего вида светильника под дизайн и интерьер комнаты

У каждого человека свои пристрастия и вкусы. Однако не забудьте обсудить свой выбор с ближайшим окружением. Вам лучше выбрать оптимальный вариант, устраивающий все стороны.

Шаг №4: анализ технических характеристик источника света

Безопасность и привлекательность рабочего места обеспечат минимум 4 параметра:

  • выбор правильного угла рассеивания;
  • яркость лампы и ее удаленность;
  • выбор цвета спектра по влиянию на организм;
  • цветовая температура.

Шаг №5: особенности технологии монтажа и подключения

Этот вопрос я объясняю чуть ниже потому, что он тесно переплетается с конструкцией светодиодного светильника. Значит, потребуется знать его устройство.

Схема люстры с пультом управления светодиодной простыми словами

Для начала покажу устройство и расположение светящихся элементов, которые использует моя люстра бабочка. Они разделены на три категории:

  1. 4 светодиодные лампы, вкрученные в стеклянные плафоны по концам крыльев;
  2. 3 гирлянды из светодиодов;
  3. 5 светильников дополнительных эффектов.

Эти модули из трех категорий питаются по отдельным каналам: А, В и C, которые сформированы на контроллере и пульте управления.

Также имеется дополнительный канал D, осуществляющий общее включение и отключение всех светильников одновременно.

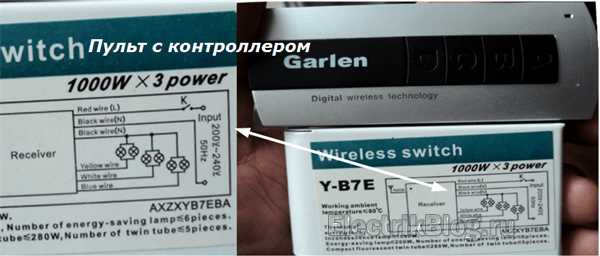

Схема люстры с пультом управления светодиодной работает дистанционно от ПДУ или при манипуляциях клавишей выключателя. Принципы этих взаимодействий я постарался показать упрощенной блок-схемой.

Когда мне пришлось заниматься ремонтом контроллера, то все эти функции увидел на упаковке комплекта, который пришлось докупать в магазине.

Эта же схема показана прямо на корпусе электронного модуля.

Обратите внимание на разрешенную мощность переключения нагрузки контактного ключа: ее величина на 1000 ватт более чем достаточна для подключения не только для светодиодных источников, но и ламп накаливания.

Как установить люстру на потолок правильно и надежно

Обычные легкие светильники крепятся к бетонной плите перекрытия специальными переходными планками, входящими в комплект осветительного прибора. Они бывают одиночными или сдвоенными в форме креста.

Для их установки потребуется выполнить три операции:

  1. Пробить перфоратором отверстия в бетоне по заранее сделанной разметке.
  2. Вставить в них пластиковые дюбеля и через планку завинтить шурупы-саморезы.
  3. Подготовить провода к подключению на клемную колодку.

Корпус светильника надевается на выступающие шпильки и фиксируется декоративными гайками с шайбами.

Для тяжелых светильников промышленность выпускает крепления подвесов и крюки с поворотными или стационарными упорами различных видов.

В случае использования подвесного или натяжного потолка крепление люстр выполняют к бетонной плите через монтажные переходники, которые при предварительной подготовке закрепляют в базовом основании.

После выставления нижнего уровня натяжного потолка на его высоте стандартным образом окончательно монтируется корпус светильника.

Конструкция монтажного переходника может быть любой: от специальных металлических пластин с отверстиями или подвижными и стационарными скобами до обыкновенного деревянного бруска.

Не забывайте проверить надежность установки осветительного прибора на строительной конструкции. Для этого попробуйте усилием руки выдернуть его из места крепления. Проверку выполняйте до подачи напряжения.

Как подключить светодиодную люстру с пультом управления к выключателю своими руками

Вспомним, как выглядит схема подключения самого простого выключателя к обычной лампочке накаливания.

Выработанные многолетней практикой правила безопасности гласят:

  1. Рабочий ноль необходимо вести без разрывов от квартирного щитка на ближний контакт электрического патрона.
  2. Потенциал фазы требуется коммутировать выключателем и заводить на самый дальний контакт цоколя.
  3. Ре проводник одной общей магистралью приходит на корпус.

Схема электроснабжения по системе TN-C не использует Ре проводник, поэтому его в старой проводке и не применяют.

Современная светодиодная люстра с пультом подключается к сети напряжения 220 вольт точно по этим же принципам. На ее клеммной колодке имеются контакты для соединения с каждым из потенциалов: L, N, Pe.

Внутренняя разводка уже сделана на заводе внутри корпуса и сразу при подаче напряжения должна работать.

Заводские специалисты проводят предпродажную подготовку, испытывая продукцию качественно. Однако до конечного потребителя она доходит после транспортировки на большие расстояния и хранение в складских условиях, что снижает надежность.

Поэтому я рекомендую оценивать работу приобретенного светодиодного прибора не после монтажа на потолке, а сразу после распаковки тары на столе: выполнить его внутренний осмотр и подать напряжение, проанализировать все световые режимы.

Сложные условия проверок на высоте намного проще выполнять за обычным столом.

Ремонт светодиодных люстр с пультом управления: личный опыт

Как и любое техническое устройство, осветительное оборудование не вечно и способно поломаться. К такому выводу я пришел после того, как у внука перестала работать люстра бабочка от пульта дистанционного управления.

Возникшую неисправность пришлось искать и устранять самому. Поскольку все получилось относительно просто, то делюсь приобретенным опытом.

Световые эффекты от выключателя работали. Поэтому я пришел к выводу, что неисправность возникла в пульте дистанционного управления. Разбирать его сразу не стал, а решил проконсультироваться у продавца.

Оказалось, что у него уже были подобные случаи и самый простой вариант — это полная замена пары: пульт и контроллер, что он и предложил. Вопрос цены меня вполне устроил. Я приобрел комплект дистанционного управления, показанный на картинке выше.

Здесь надо учитывать тот вопрос, что все пары пультов ПДУ с контроллерами к ним программируются на заводе индивидуально и не могут работать с другими модулями даже одной партии.

Это сделано для того, чтобы исключить управление вашим освещением от аналогичных пультов, которые имеются у ближайших соседей. Раньше такая ситуация встречалась периодически.

Согласитесь, что особенно неприятно, когда среди ночи вдруг загорается свет на полную мощность, да еще начинает работать светомузыка.

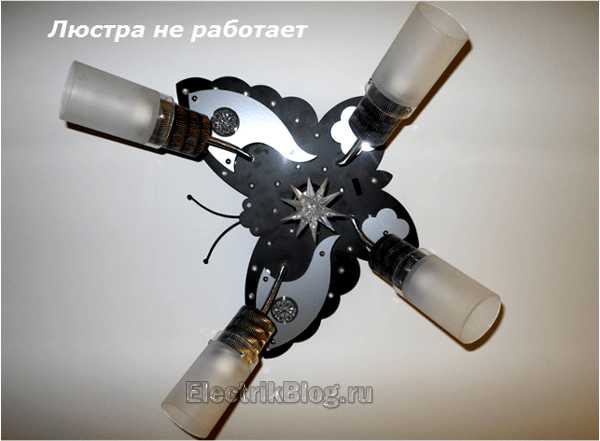

Дома мне пришлось снять, отказавшуюся работать бабочку с потолка, и закрепить ее на коленях сидя. Показываю фото внутренней полости, в которой расположен электрический монтаж проводки, электронного оборудования и светильников.

Мне потребовалось просто заменить старый заводской котроллер на новый купленный. Все его провода выполнены цветовой маркировкой. Но я для верности их еще сфотографировал. Так всегда проще восстанавливать монтаж, проводить сборку.

С контроллера пришлось снять крышку. Она на простых прижимах. А вот его корпус оказался просто приклеенным к нижнему основанию светильника. Никаких винтов крепления нет.

Пришлось подсовывать лезвие ножа и с помощью тонкой плоской отвертки расклинивать создаваемую щель.

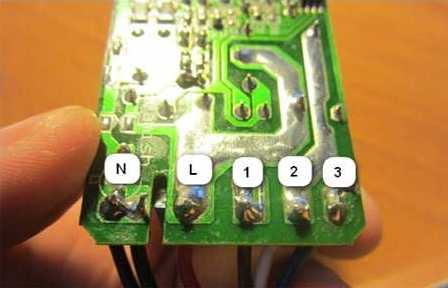

Конструкцию электронной платы снятого контроллера показываю фотографией. На ней выделяются:

  • радиоприемник с антенной в виде отрезка гибкого провода;
  • три электронных ключа управления каналами;
  • элементы встроенного блока питания.

Эти же элементы рекомендую посмотреть на обратной стороне платы. Основные контактные площадки пометил комментариями.

Как видите, все довольно понятно. Мне пришлось только сравнить конструкцию нового контроллера со старым. Практически больших различий я не увидел. Даже цветовая маркировка проводов совпала.

Я их подключил по старой схеме и подал напряжение для проверки. Все сразу заработало от выключателя и нового пульта. Осталось повторно обесточить схему, установить корпус на крепежную планку и подключить отсоединенные провода на клеммной колодке.

Единственное, что меня волновало, так это необходимость осторожной работы со всеми стекляшками: плафоны и хрусталики подсветки требуют дополнительной поддержки со стороны помощника.

Одному человеку довольно сложно выполнять все эти операции на высоте. Хотя можно было сделать дополнительное монтажное крепление для фиксации хрупкого светильника на высоте. Поднятые вверх руки быстро устают.

Зато результат починки вновь доставил радость внукам и их гостям.

Вполне допускаю, что люстра светодиодная потолочная с пультом управления может выйти из строя и по другим причинам кроме неисправности контроллера или пульта.

Однако думаю, что на основе моих фотографий и их описания вы вполне сможете справиться с подобными вопросами. Если же будет нужна моя помощь, то специально для таких случаев сделан раздел комментариев. Спрашивайте в нем или делитесь своим опытом. А я всегда отвечу.

electrikblog.ru

Ремонт люстры — Услуги Частного Мастера

Ремонт люстр в Москве

 Люстра, даже если она недорогая, с любовью подбирается под интерьер и становится неотъемлемой частью комнаты. Да и современные люстры сложной конструкции, со светодиодами и дистанционным управлением, стоят достаточно дорого. Так что починить люстру в большинстве случаев обходится дешевле, чем приобретать новую.

Если вам требуется ремонт люстр в Москве, можно обратиться ко мне. Как профессиональный частный мастер я гарантирую не только качественные ремонтные работы, но также их оперативность и вполне доступную стоимость.

Когда стоит прибегнуть к ремонту люстр?

Отремонтировать люстру может потребоваться во множестве случаев. Это стоит сделать, если вы заметили следующие признаки поломки:

  • лампочки мигают, но перебоев напряжения не наблюдается;
  • лампочки не горят;
  • лампочки выпадают из патрона или не ввинчиваются в него, даже если их размер подобран правильно;
  • проводка искрится;
  • во время работы осветительного прибора вы чувствуете неприятный запах горелой проводки;
  • осветительный прибор не реагирует на команды, которые подаются с пульта управления.

Это лишь самые распространенные признаки, которые свидетельствуют о неисправности. Я проведу детальную диагностику, найду причину поломки и устраню ее. После этого люстра прослужит вам еще долгие годы.

Частые причины неисправности

Перед тем как отремонтировать китайскую люстру или иной осветительный прибор, следует проверить исправность выключателя. Кроме того, необходимо убедиться, что подается напряжение. Если с этим проблем не наблюдается, причины неисправности могут быть следующими:

  • неисправность патронов. Починить люстру, если перегорели патроны, не составит для меня труда. Чаще всего замена патронов в люстре
    требуется, если это недорогой прибор китайского производства. Также починить патрон в люстре может потребоваться, если вы используете лампы, мощность которых превышает мощность, указанную в инструкции. В некоторых случаях длина проводов позволяет просто заменить патрон. Иногда единственный выход — полная замена проводов;
  • перегорела скрутка. Фазная либо же нулевая скрутка также нередко перегорают у некачественных либо же неправильно используемых осветительных приборов. Ремонтные работы достаточно простые. Сгоревшая скрутка удаляется. Провода зачищаются, соединяются методом пайки. Затем скрутка защищается при помощи термоусадки;
  • неисправность трансформатора, блока питания. Это частая причина, по которой требуется ремонт светодиодных люстр, а также галогеновых осветительных приборов. Замена трансформатора в люстре рано или поздно потребуется, поскольку это деталь с ограниченным сроком службы. То же самое можно сказать и о блоке питания.
    Замена блока питания в люстре
    требуется очень часто — это не самая долговечная деталь;
  • проблемы с приемом сигналов с пульта дистанционного управления. Ремонт люстр с пультом управления также требуется достаточно часто. Наиболее распространенная причина — неисправность силовых контактов. Иногда отремонтировать люстру с пультом можно предельно просто. В ряде случаев с осветительным прибором все в порядке — нужно просто поменять пульт.

Иногда причины того, что люстра не работает, еще более банальны. Например, лампочка может быть не до конца вкручена в патрон. Особенно часто это наблюдается, если осветительный прибор уже достаточно старый.

Не следует упускать из внимания и вариант, что просто перегорела лампочка. Нужно проверить ее, вкрутив в светильник, в исправности которого вы уверены.

Нередкой является ситуация, когда лампы слишком часто перегорают. Тогда проблема чаще всего кроется в плохом контакте. Кроме того, это может свидетельствовать о том, что требуется

замена проводки в люстре.

Услуги частного мастера

Я осуществляю ремонтные работы на удобных для вас условиях. Если настольную лампу легко отвезти к мастеру, то с большими осветительными приборами дело обстоит куда сложнее. Они подключаются к электрической сети напрямую, а потому самостоятельно заниматься отключением — это достаточно опасно. Именно поэтому я провожу ремонт люстр на дому. Я быстро найду проблему, устраню ее и повешу прибор на место.

Я осуществляю ремонтные работы любой сложности. Им всегда предшествует диагностика. Обращайтесь, если требуется:

  • ремонт галогеновых люстр, светодиодных;
  • починить люстру с пультом управления;
  • заменить электрическую проводку;
  • замена контроллера в люстре, замена трансформатора, патрона, светодиодной подсветки;
  • замена блока управления в люстре;
  • ремонт регулятора яркости.

Мой опыт позволяет даже починить люстру с вентилятором или другой осветительный прибор сложной конструкции. Я гарантирую диагностику и ремонтные работы высочайшего качества. Берегите свои деньги и время — пользуйтесь услугами профессионала!

xn—-8sbafauk6bpzjm3i.xn--80adxhks

Не горит светодиодная люстра с пультом управления: ищем и исправляем неисправность

Люстры с пультом управления появились на рынке не так давно, но именно они быстро завоевали свое место «под солнцем». Удобство эксплуатации и возможность разнообразить освещение в помещении сделали свое дело, люстры с ПУ стали популярны. Но, как это часто бывает, не все модели отвечают высоким требованиям качества, поэтому вопрос, не горит светодиодная люстра с пультом управления – что делать, звучит сегодня часто на разных форумах.

Необходимо отметить, что светильники с ПУ могут быть не только светодиодными. В них могут быть установлены обычные лампы накаливания, галогенки или комбинация нескольких разновидностей ламп. Нас в этой статье будет интересовать именно светодиодная люстра с пультом управления.

Не будем останавливаться здесь на способах подключения светильника, не будем рассматривать конструкцию и элементы, из которых люстра состоит. Надеемся, что наши читатели с этим знакомы. Если нет, то рекомендуем прочитать другие статьи на эту тему на нашем сайте.

Неисправности люстры с ПУ и их устранение

Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?

  • Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.
  • Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.
  • Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.

Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.

Как поменять контроллер

Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.

Если контроллер полностью не работает, то вся люстра гореть не будет. Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.

Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?

  • для этого сначала из схемы отключается контроллер;
  • затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
  • если одна из них не горит, значит, придется разбираться с блоком ее питания;
  • если, наоборот, все группы горят нормально, значит, все дело в контроллере.

В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.

Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.

Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.

Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные. Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.

Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.

Мелкие неисправности

Люстра с дистанционным пультом управления может не включаться и по другим причинам, которые являются незначительными.

  1. Обрыв проводки или низкое качество контактов.
  2. Не работают сами светодиоды.

Поэтому перед тем как люстра будет установлена на потолке, рекомендуем провести небольшую проверку на полу или столе. Для этого ее подключают к сети через розетку при помощи вилки.

Проверяется, есть ли напряжение на входных контактах контроллера, далее на выходных. Затем необходимо убедиться, что электрический ток поступает на блоки питания. После чего измеряется напряжение после блоков питания (оно должно быть пониженным и соответствовать номиналу, который обозначен на корпусе прибора). Обязательно проверяется провода, соединяющие блоки питания с источниками света. И последнее – проверяются сами группы светодиодов. В принципе, ничего сложного, но иногда именно от этого будет зависеть, горит люстра или нет.

onlineelektrik.ru

Ремонт люстры с пультом управления своими руками

Особенности ремонта люстры с пультом управления своими руками

Люстры с ДУ могут быть нескольких видов.

Конструкция светодиодной люстры с пультом

1. Это комбинированного типа с освещением галогенными лампами и светодиодной подсветкой.
2. Люстры только со светодиодным освещением или только с галогенными лампами.
Несмотря на разнообразность, ремонт этих люстр с пультом дистанционного управления освещением очень похож.

Неисправности пульта управления люстры

Если пульт неисправен тогда возможно следующие причины.
1. При включении с пульта люстра не работает.
2. Не переключаются каналы с пульта.
3. При неисправности пульта может происходить самопроизвольное переключение каналов люстры или моргание ламп.

В первую очередь нужно проверить ручное переключение каналов ламп переключателем. Если выключатель работает нормально, тогда проверяют пульт. Вынимают батареи и тестером измеряют напряжение.

Пульт дистанционного управления люстрой

Если батарейки сели, их меняют на новые. Когда люстра с ДУ эксплуатируется несколько лет, тогда возможно загрязнение контактов пульта. Пульт разбирают и протирают контакты на плате и на резиновой основе спиртом.

Пульт управления люстрой в разобранном виде

Пульты нередко роняют, поэтому нужно просматривать мелкие трещины платы, обрыв дорожек, ослабление пайки элементов. Если и в этом случае всё в порядке, а пульт не работает, тогда его нужно менять или возникла неисправность в модуле контроллера в радиоуправлении. Здесь также нужен визуальный осмотр печатной платы под лупой.

Неисправности контроллера люстры с пультом  ДУ

Контроллер отвечает за управление люстрой с пульта и в ручном режиме. При ремонте люстры с пультом управления своими руками в контроллере находят такие неисправности, как нарушение целостности пайки радиоэлементов, снижение емкости пленочного конденсатора, нарушение контактов реле переключения режимов.

Вот так выглядит блок радиоуправляемого контроллера

Контроллер также может не работать при пониженном сетевом напряжении. После разборки контроллеры тщательно просматривают пайки на плате под лупой, целостность дорожек. Нарушенные пайки элементов хорошо пропаивают.

Состояние пленочного конденсатора проверяют тестером. Один щуп тестера  ставят на нулевой провод (на контактную дорожку где припаян чёрный провод), а другой щуп на правый вывод конденсатора.

Контакты платы контроллера, сетевое напряжение и выходные контакты 3-х каналов

Тестер покажет 220 В . А если щуп тестера переставить на второй вывод конденсатора, тогда напряжение на тестере должно быть 13,5 — 15 В при исправном конденсаторе. И если это напряжение будет ниже, тогда его не хватит для работы реле, отвечающих за переключения каналов.

Конденсатор является делителем напряжения и если его емкость падает, то уменьшается напряжение на его выходе.

Плата контроллера

Пленочный конденсатор можно ещё проверить тестером (если имеется режим тестера проверки конденсаторов). Обозначение емкости на конденсаторе может быть 105К250V (1,0 мкф Х 250 В) или 145K250V (1,45 мкф Х 250V). Неисправный конденсатор нужно менять. Со временем также подгорают контакты реле переключения канала. Если слышны четкие звуки переключения реле, а лампы не включаются (нет выхода 220 В канального реле), нужно вскрывать корпус реле тонкой пилкой и надфилем чистить контакты.

Ремонт драйверов люстры с пультом управления

С контроллера выходят 3 провода 220 В для 3 каналов люстры и один нулевой провод. Эти провода идут на блоки питания светодиодов и галогенных ламп. Для светодиодного драйвера указывается число подключения светодиодов. Если на его входе присутствует 220 вольт, а светодиоды не горят, тогда неисправен сам блок питания светодиодного освещения или вышел из строя один из светодиодов.

Блок питания галогенных ламп

В этом случае меняется светодиод. Определить рабочее состояние светодиодного блока питания можно по его выходному напряжению. Для 22 светодиодов выходное напряжение будет равно 22 Х 3 В = 66 В. Также определяют работу драйверов для галогенных ламп.

Блок питания светодиодов с указанием их числа

На них указано входное напряжение 220 В и выходное 12 В. При замене блока питания для галогенных ламп нужно учитывать их мощность. Как видим, люстра с ДУ состоит из нескольких модулей. При ремонте люстры с пультом управления своими руками замена вышедшего из строя модуля не составит труда для начинающего электрика.

Тоже интересные статьи

electricavdome.ru

Люстры со светодиодами ремонт: как проверить и поменять?

Современные осветительные приборы с дистанционным пультом управления, которые выделяются на строительном рынке привлекательным дизайном и оригинальным выполнением – люстры со светодиодами. Их выбирают для жилых помещений.

Потолочные люстры

Осветительные приборы, в которых встроены светодиоды, данной группы, есть самыми популярными и востребованными. В потолочных люстрах главным источником света могут быть обычные лампы накаливания. Есть возможность поменять их на светодиоды.

Ремонт можно провести самостоятельно. Также можно поступить и с галогенными осветительными приборами. Светодиоды горят очень красиво, поэтому люстры с ними очень любимы пользователями. Осветительные лампы данного типа излучают нежный свет, который может быть разных оттенков.

В одной люстре на светодиодах могут быть разные лампы по цвету. Чаще всего для этого используют лампы красного, синего и зеленного оттенка. Сочетание этих цветов в потолочных устройствах самое яркое и контрастное. Так как светодиоды не сильно горят и не раздражают глаза, их можно использовать в качестве ночников. Часто устанавливают потолочные осветительные приборы в детских комнатах. Малыши любят, чтобы в их комнате была разноцветная подсветка. Светодиоды, различные по освещению и мощности, для люстры можно купить в любом магазине электротехники.

Ремонт

Как уже говорилось, современные люстры на светодиодах отличаются оригинальным выполнением. Несмотря на это, практически все приборы имеют модульную конструкцию. То есть, независимо от коллекции и дизайна, люстры собираются из однотипных электронных блоков. Регулировать яркость и контрастность освещения в помещении, включать/выключать одну или несколько групп ламп можно, пользуясь пультом управления. Устройство очень удобное в эксплуатации. По своему дизайну и конструкции напоминает обычный пульт от телевизора (для люстры дорогой модели).

Обычно светодиоды, которые используют для люстры, подключают последовательно. В одном приборе их может и 10, и 20, и 50 штук и больше. Люстры горят от сети 220 В. Для понижения напряжения в приборах, чаще всего, устанавливают гасящий конденсатор. Схема имеет недостаток – малый срок эксплуатации. Через малое количество времени, светодиоды выходят из лада. Причем, практически все. Ремонт осветительных приборов подразумевает замену всех ламп. Наилучшими светодиодами для этого есть с широким углом освещения. Поменять их просто, поэтому ремонт не займет много времени. После чего нужно проверить, правильно ли подключена цепочка (главное не перепутать полярность).

Бывает такое, что основное освещение в люстре работает на высоком уровне, а светодиодная ночная подсветка не горит вообще. Если режимы в приборе переключаются, то дело в блоке питания. Его ремонт состоит в следующем – возобновление соединений проводников между светодиодами. При этом не нужно забывать о технике безопасности. Ремонт люстры лучше доверить профессионалам. Так, как приборы с пультом управления стоят не очень дешево, нужно свести риски к минимуму. Специалисты быстро определят проблему, по которой подсветка не работает, и проведут качественный ремонт.

Люстры с дистанционным пультом управления часто выходят из лада, если они выполнены из плохого материала. Поэтому при покупке осветительного прибора стоит обратить внимание на марку и страну производителя. Светодиоды, используемые для люстры, как и другая светотехника должны иметь сертификат качества и официально допущены к продаже. Чтобы не делать в будущем дорогой ремонт, лучше сразу запросить документы на товар. Люстры с дистанционным пультом управления также должны иметь гарантийный срок эксплуатации (достаточно длительный).

le-diod.ru

Ремонт люстры с пультом управления

2016-12-01 Ремонт

Сегодня я расскажу о небольшом ремонте радиоуправляемой люстры с галогенными и светодиодными источниками света. Неисправность люстры была такова, что включалась только светодиодная подсветка, галогенки не включались ни с пульта управления, ни выключателем. Но прежде, чем рассказать о самой неисправности, рассмотрим устройство люстры.

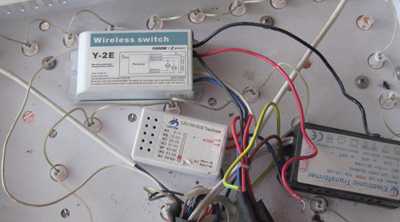

Радиоуправляемые люстры могут быть только со светодиодными лампами, только с галогенными лампами, а могут быть комбинированными, как в моем случае. Устройство таких люстр довольно однотипное и состоит из:

  • контроллера радиоуправления
  • понижающего импульсного преобразователя (электронный трансформатор) для питания галогенных ламп
  • блока питания (драйвера) светодиодных ламп
  • пульта управления

Контроллер служит для приема сигнала с пульта управления и включения группы освещения (группа галогенок или группа светодиодов, обе группы). В моей люстре был установлен контроллер Y-2E.

Контроллер радиоуправления

На самом контроллере показана схема подключения : через одноклавишный выключатель (К) фаза подается на красный провод (Red wire). Нулевой провод приходит на черный (Black wire) и дальше идет на лампы.

Белый провод (White wire) — выход на первую группу освещения, Синий (Blue wire) — на вторую группу. Белый провод который выходит с левой части контроллера — антенна, ее никуда подключать не нужно.

Количество выходных каналов у данного контроллера — 2, на каждый канал можно подключать нагрузку не более 1КВт.

В данной люстре применяется модель ET-105.

Электронный трансформатор для галогенных ламп

Входное напряжение трансформатора — 220 В, 50 Гц, выходное — 11,5 В, максимальная мощность нагрузки — 105 Вт.

На вход питания трансформатора приходят два провода — синий и коричневый, два белых провода — выход на галогенки.

В качестве драйвера используется вот такой блок неизвестной модели.

Блок питания светодиодных ламп

Насколько я понял, к нему можно подключить от 51 до 58 последовательно соединенных светодиодов, но в данной модели люстры их 48. При замене неисправного блока питания именно на количество подключаемых светодиодов нужно обратить внимание.

Больше никакой полезной информации на самом драйвере не указано, но судя по светодиодам можно сделать вывод, что выходное напряжение драйвера составляет около 3,2 В.

На вход питания драйвера приходят два красных провода, на выходе черный провод — «+» питания светодиодов, белый провод — «-».

Так как светодиоды подключены последовательно, то в случае выхода из строя одного светодиода не будет работать вся цепь, поэтому если у вас не работает светодиодная подсветка, начинайте с проверки светодиодов. Заменить неисправный светодиод очень легко, они просто вставляются выводами в разъем, главное — не перепутать полярность, иначе вся цепь не будет работать.

В моем случае причины неисправности люстры могли быть как в электронном трансформаторе, так и в радиоуправляемом контроллере, ведь именно через него питание подается на трансформатор. Для начала решил подключить люстру напрямую от сети, исключив из схемы контроллер, чтобы проверить работоспособность электронного трансформатора. После подключения и светодиоды и галогенки загорелись, значит дело в контроллере.

К сожалению разобрав контроллер, забыл сфотографировать его внутренности, поэтому расскажу словами о его устройстве. Основой блока является радиочастотный модуль, выполненный на отдельной небольшой плате, расположенная под платой RF модуля микросхема-декодер и пара электромагнитных реле, которые коммутируют выходную нагрузку. Плата выполнена бестрансформаторным способом, излишки сетевого напряжения гасятся балластным конденсатором.

Внимательно осмотрев плату, сразу обнаружил большую трещину в районе пайки электромагнитного реле, которая и стала причиной неработоспособности галогенок. Не знаю с чем это связано, но проблема деградации пайки реле довольно часто встречается в подобных контроллерах. После того, как выводы были хорошенько пропаяны, собрал всю схему, подал питание и обе группы нормально заработали.

В итоге весь ремонт занял не более пяти минут, дольше пришлось снимать и вешать на место саму люстру.

electric-blogger.ru

Ремонт люстры с пультом управления своими руками (видео)

(Last Updated On: 11.11.2017)

Люстра на пульте управления (фото)

Люстры, управляемые с помощью пульта дистанционного управления, пока еще только входят на российский рынок, однако уже заслужили большую популярность среди потребителей. Ведь даже простая и недорогая китайская люстра с такой функцией очень удобна в повседневном использовании. При этом, несмотря на кажущуюся сложность, вполне возможен ремонт люстры с пультом управления своими руками – это сэкономит немало денег, потому что мастера такую работу оценивают в приличные деньги. А ведь ничего особо сложного в ней нет – важно просто разобраться в тонкостях, а это вполне можно сделать и через интернет.

Анатомия люстры с пультом ДУ

Начинать ремонт люстр с пультом нужно с изучения ее строения. Ведь ее начинка несколько отличается от привычного прибора электрического освещения. Как правило, все управляемые люстры имеют 3 основных блока электроники:

  • светильник на светодиодах;
  • светильник с галогенными элементами;
  • реле с модулем приема радиосигнала, который передается с пульта.

Светодиодный светильник имеет в своей конструкции несколько светодиодов разных цветов, которые необходимы для планомерного изменения цвета подсветки. Это, по сути, чисто декоративный элемент, который, однако, зачастую ломается. Для питания светодиодов в конструкции электронной начинки имеется специальный конденсатор, который снижает напряжение в сети до необходимого диодам значения, а сами диоды подключаются последовательно, поэтому при выгорании одного тухнет вся цепь. Ремонт светодиодной люстры с пультом чаще всего сводится не к замене отдельных диодов, а к замене всего их блока – это и быстрее, и надежнее.

Галогенные лампы получают свою энергию от специальных трансформаторов, импульсно преобразующих подаваемое напряжение. Если причина поломки именно в галогенных лампах, то нужно проверить каждую из них с помощью мультиметра. Если с ними все в порядке, то имеет смысл проверить трансформаторы – их в такой люстре несколько штук, поэтому придется повозиться.

Реле радиоуправления имеет в зависимости от конкретной модели определенное число электромагнитных реле, которые необходимы для коммутации тока разной мощности. Питание реле получает от конденсатора гасящего типа, а излишки энергии пропадают в недрах балластного конденсатора. Самым слабым местом реле радиоуправления по статистике является место его впаивания в общую плату – с течением времени и наматыванием часов работы оно может просто отвалиться.

Еще одним обязательным элементом радиоуправляемой люстры является пульт дистанционного управления. Это достаточно простой прибор, имеющий в своем арсенале минимальный набор функций и кнопок. Электронная схема пульта до безобразия проста и надежна, поэтому наиболее частой причиной выхода пульта из строя являются просто севшие батарейки.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Видео:

В первую очередь рекомендуется пойти на местный радиорынок и пробежаться по магазином запчастей для электроники. Здесь, как правило, можно найти все необходимое по вполне доступным ценам.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

cassuspro.ru
