Ремонт светодиодной люстры с пультом

Я сам дома электрик – о лампах и светильниках в деталях

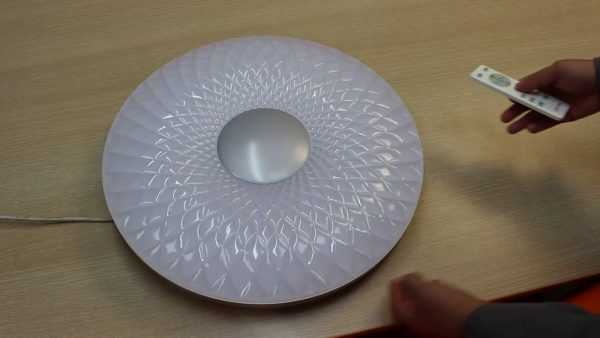

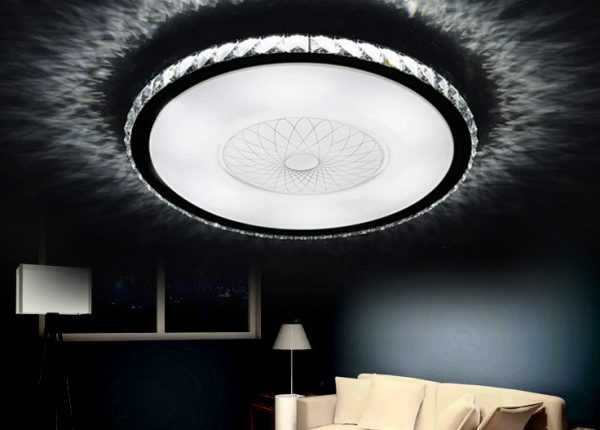

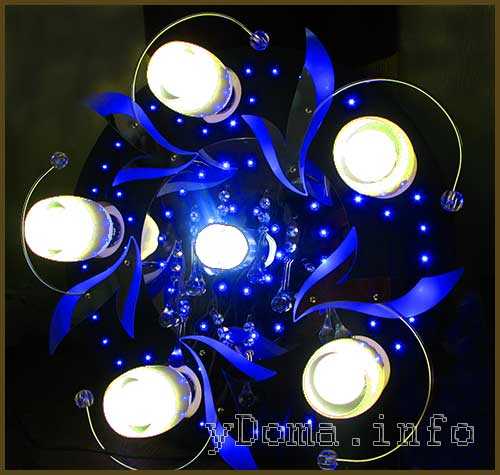

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.

В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая много рожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.

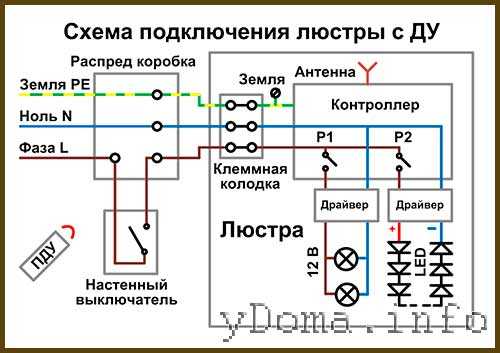

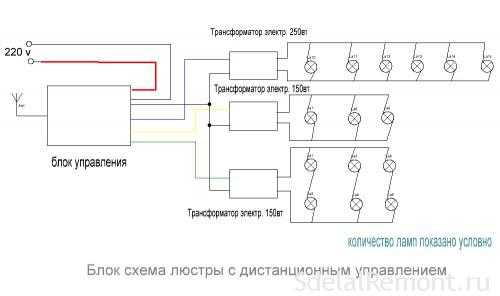

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

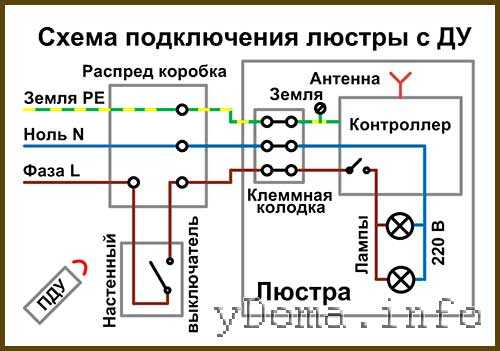

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

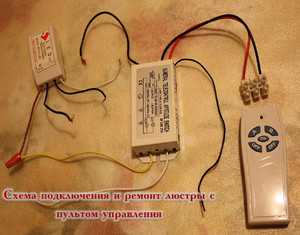

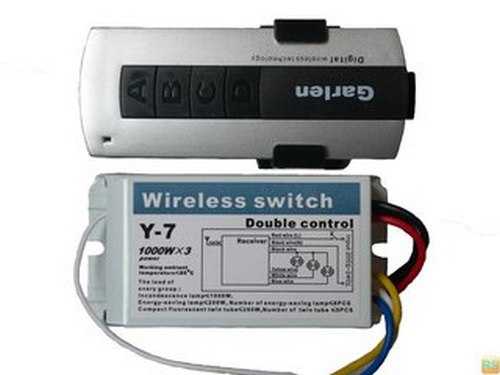

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контролер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливаю электронные трансформаторы или драйверы.

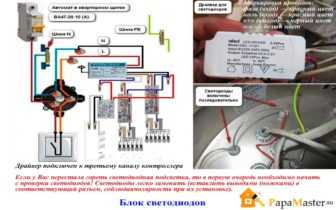

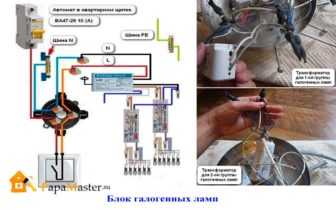

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Неисправности и ремонт люстры с пультом ДУ

Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.

Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.

Неисправности пульта ДУ

В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.

Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.

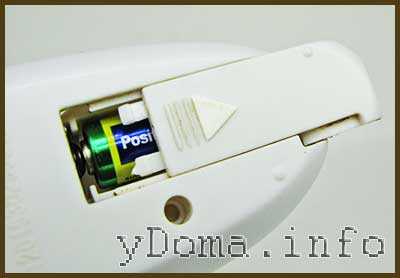

Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая батарейный отсек, которая сдвигается по направлению нанесенной на ней стрелки.

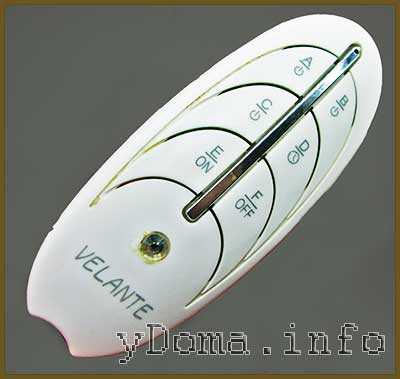

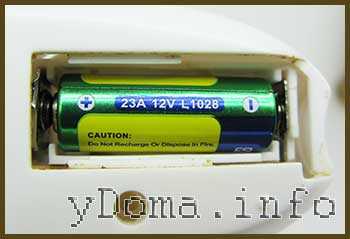

В пульте VELANTE применяется батарейка форм-фактора А23 типа L1028 на напряжение 12 В. Если есть мультиметр, то нужно измерять напряжение на ее выводах. В противном случае, если пульт прослужил более года, нужно заменить батарейку.

Иногда выводы батарейки со временем окисляются, и нарушается контакт. Для снятия окисла достаточно потереть торцы батарейки по простой бумаге.

Если ничего не помогло, придется снимать люстру с потолка и заниматься ее ремонтом. Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Если провода одного цвета, то нужно обязательно их промаркировать, чтобы потом не возникло вопросов.

Внимание! Перед ремонтом люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Проверка исправности контроллера светодиодной люстры с ДУ

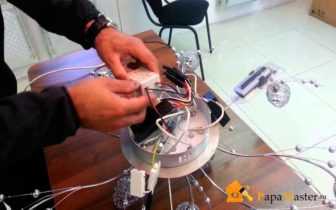

После снятия люстры и размещения ее на столе нужно к выводам L и N к

ydoma.info

Производим ремонт светодиодных люстр с пультом управления

Люстры со светодиодами на радиоуправлении (с пультом управления) являются усовершенствованной версией классического потолочного осветительного прибора, который срабатывает от выключателя. Поэтому в их конструкции не предусмотрены сложные элементы, а присутствует добавочный узел управления. И вполне реально выполнить ремонт своими руками.

Конструкция и основы функционирования

Люстры с пультом управления существуют в разных исполнениях: только со светодиодами; комбинированный вариант (диоды и галогенные лампы). Но чаще всего используются модели второй группы. Конструкция таких люстр основана на применении трех основных узлов: блок радиоуправления с пультом; блок светодиодных излучателей; блок с галогенными лампами.

Отдельно предусмотрено питание для двух последних узлов: питающие источники, обеспечивающие понижение сетевого напряжения 220В до нужного уровня (12/24В).

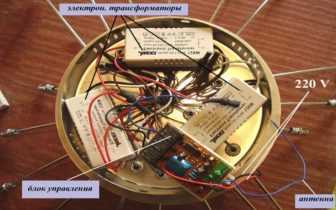

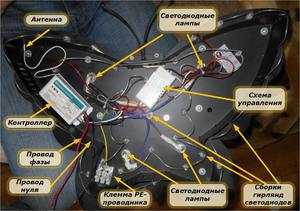

Основные элементы люстры с ПУ

Принцип функционирования построен на передаче и анализе сигнала от пульта к блоку радиоуправления. Последний из этих элементов анализирует полученные импульсы и в зависимости от типа сигнала подает напряжение на соответствующее реле.

А данный элемент, в свою очередь, подает питание на драйвер нужного блока: с диодами или галогенными лампами. Диапазон передачи сигнала с пульта управления: 30-100 м. Его питание обеспечивают батарейки.

Здесь все достаточно понятно: радиоуправляемый блок и несколько блоков с разнотипными лампами, для каждого из которых предусмотрен трансформатор.

Определение степени повреждения осветительного прибора

Ремонт люстры с пультом ДУ выполняется только после того, как была определена причина поломки. Если прибор перестал светить, нужно осмотреть всю конструкцию на предмет деформаций элементов, почернений изоляции. Лампы с нитью накаливания проверяются на работоспособность довольно просто – достаточно осмотреть нить канала, если она не повреждена, замена не требуется. Светодиоды проверяются посредством тестера.

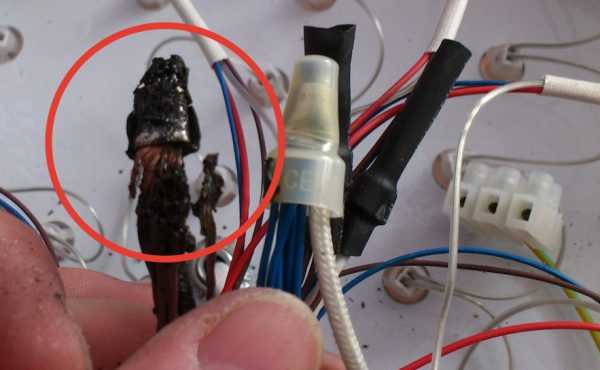

Но перед тем как демонтировать люстру, необходимо оценить состояние выключателя. Проверяется фаза, делается это после отключения питания. Если ток подходит к выключателю, следует проверить отходящие клеммы при поданной нагрузке. Необходимо также осмотреть проводку, для чего потребуется демонтировать люстру. Токоподводящие провода обычно закрыты корпусом осветительного прибора или декоративной пластиной.

Если не наблюдается деформации изоляционного материала и почернения, значит, нужно искать причину поломки дальше. Для надежности лучше проверить, подается ли ток на выводы, с помощью тестера.

Проверка радиоуправляемого блока и пульта ДУ

Если не включается осветительный прибор с пультом управления, причины может быть две: неисправна система передачи радиосигнала или вышел из строя один из элементов платы контроллера.

Конструкция пульта довольно проста: микросхема и два транзистора, кнопочный сектор. Наиболее распространенные причины неполадок – батарейки и кнопки.

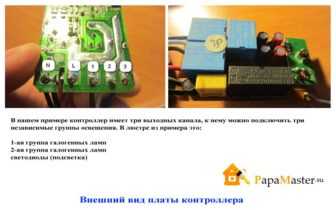

Чтобы определить, работоспособен ли контроллер, нужно подключить светодиодную люстру с пультом управления напрямую к выключателю, минуя блок радиоуправления. Если прибор включился, значит, нужно отремонтировать неисправный контроллер.

Контроллер и пульт управления

Чтобы всю работу сделать своими руками, нужно разобрать этот узел и осмотреть на предмет деформаций элементов платы.

Однако наиболее распространенная неисправность – участки пайки реле, которые постепенно теряют функциональность, в результате чего снижается плотность контакта. Можно просто заменить модуль. Если имеются навыки, то ремонт выполняется своими руками, для этого нужно удалить реле и припаять новый элемент.

Почему лампы «моргают»?

Не всегда поломка люстры со светодиодами вызвана неисправностью проводки или монтажной платы контроллера. Иногда источник света при включении начинает «моргать» без видимых проблем внутри конструкции.

Причин этого явления может быть две:

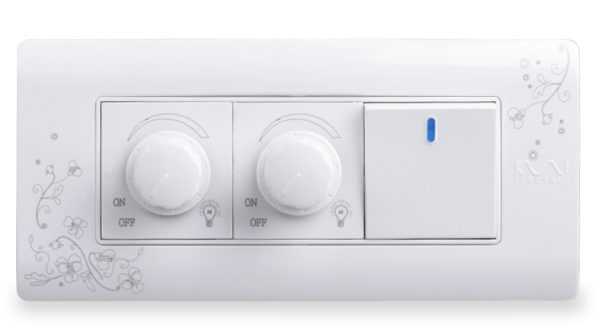

  1. Подключение осветительного прибора через выключатель с подсветкой. В данном случае при отключении питания сеть остается разомкнутой не полностью. Имеется в виду, что излучатель подсветки замыкает ее через себя. В результате светодиоды люстры с пультом управления будут моргать. Ремонт в данном случае делать не придется, а лишь меняется выключатель.
  2. Эффект моргания вызван характеристиками излучателей. Речь о пульсации свечения. Качественные светодиоды характеризуются практически полным отсутствием такого явления. Дешевые аналоги с большой доли вероятности будут «моргать». Чтобы сделать ремонт своими руками, нужно демонтировать осветительный прибор и разобрать блок питания светодиодных излучателей. Наименее затратным способом решить проблему является установка дополнительного конденсатора.

Чтобы не пришлось в дальнейшем делать ремонт люстры, в данном случае рекомендуется изначально обращать внимание на качественные светоизлучающие диоды.

Проверка ламп: диодных и галогенных

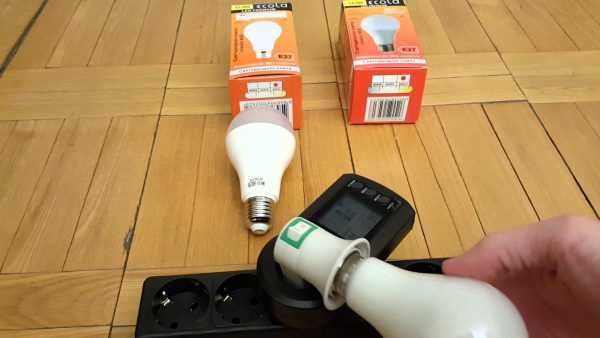

Определить степень исправности ламп можно, используя мультиметр. При этом необходимо своими руками измерить сопротивление тела накала. Иногда достаточно ограничиться визуальным осмотром. Дело в том, что лампы с нитью накаливания проверяются на работоспособность достаточно легко – посредством оценки состояния тела накала.

Ремонт осветительного прибора с пультом управления придется выполнять чаще, если при замене галогенного источника света не используется салфетка или неворсистый материал, что приведет к быстрому перегоранию лампы.

Основная проблема светодиодного блока заключается в последовательном соединении всех излучателей. Если один из них сгорит, люстра погаснет.

Обычно рекомендуется менять все диоды сразу, так как после выгорания нескольких излучателей, интенсивность свечения остальных будет заметно ниже. Ремонт осветительного прибора с пультом управления в данном случае обойдется довольно дорого, так как светоизлучающие диоды предлагаются по высокой цене.

Как избежать частого перегорания ламп?

Причины выхода из строя источников света разных типов могут быть различными. Общий негативный фактор для всех ламп – бросок тока при подаче питания. В случае с галогенными исполнениями нить накала попросту истончается со временем в таких условиях работы. И при очередном включении осветительного прибора с пультом управления лампы перегорают.

Еще одна причина – прямой контакт с колбой при установке или замене источника света. Если ремонт люстры будет выполняться своими руками, то выкручивать галогенные лампочки рекомендуется в перчатках из неворсистого материала. Можно использовать салфетку.

Дело в том, что галогенные лампы сильно греются во время работы. И оставшиеся на поверхности частицы или вещества выгорают, что приводит к перераспределению температур на поверхности колбы. В результате источник света быстро сгорит.

Светодиодные излучатели служат намного дольше, однако, и на эти осветительные элементы оказывает негативное воздействие бросок тока при включении. В большей мере это касается дешевых ламп, где часто используются некачественные материалы и элементы. Вина за быстрый выход из строя таких излучателей возлагается на балластный преобразователь.

Еще одна причина, по которой может потребоваться ремонт люстры, заключается в неэффективном охлаждении диодных излучателей. Чтобы избежать таких проблем, рекомендуется устранить вероятные факторы опасности: подбирать светодиоды надежных производителей, обеспечить отвод тепла, производить замену галогенных ламп в перчатках.

Перед тем как приступать к демонтажу прибора, проверяется выключатель, пульт управления, проводка. Затем уже снимается люстра и определяется причина поломки. Чтобы ее отремонтировать, нужно проверить светодиодный и галогенный блоки, контроллер.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

Качественный ремонт люстры с пультом дистанционного управления своими руками: устройство, диагностика, советы

Всё больше и больше светодиодная техника входит в дом. Она принесла неограниченные воможности в дизайне и освещении жилых помещений. Большую популярность компания-производитель Garlen обрела, создавая люстры с пультом дистанционого управления. Компания Garlen быстро стала одной из ведущих китайских фирм по призводству светотехники и остается ею и в настоящее время.

Устройство и принцип работы

Прежде чем приступить к ремонту люстры, обязательно надо ознакомиться с устройством светильника. В настоящее время обычно выпускается несколько вариантов:

  • Светильник с лампами накаливания;
  • Светильник с галогенными лампами;
  • Светильник со светодиодами и светодиодной подсветкой;
  • Светильник с лампами накаливания и светодиодной подсветкой;
  • Светильник с галогенными лампами и светодиодной подсветкой.

Люстры с лампами накаливания всречаются редко. Широко представлены светильники светодиодные со светодиодой подсветкой и люстры с галогенными лампами и светодиодной подсветкой.

Множество производителей выпускают люстры с пультом управления, но, как правило, они состоят из одних и тех же блоков: блок приема радиосигнала и управления светодиодами (контроллер управления), электронный трансформатор для питания светодиодов (Led Transformer) или анологичный для питания галогенных ламп.

Производители ставят светодиоды для люстры с пультом повышенной надёжности, но всё равно и они выходят из строя. Чтобы не покупать домой новые светильники, гораздо дешевле осуществить ремонт самому.

Контроллер управления

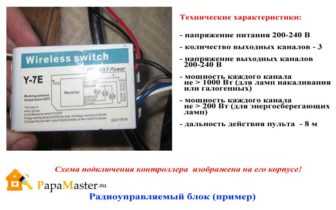

Контроллер представляет собой блок управления люстрой. Внутри блока содержится радиомодуль, который принимает команды с дистанционного пульта управления. В зависимости от модели в блоке содержится от двух до семи элекромагнитных реле, которые подают питание на нужные электронные трансформаторы, и тем самым включаются различные линейки светодиодов или ламп.

Электронный трансформатор

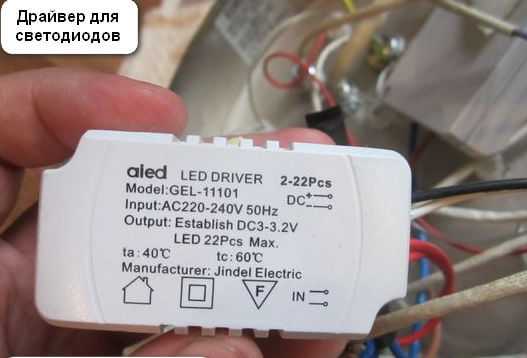

Он предназначен для питания ламп или светодиодов. Блоки трансформатора внешне похожи друг на друга, но отличаются маркировкой. На трансформаторе для галогенных ламп обычно рассчитанных на напряжение 12V (вольт) и мощность 20W (ватт), присутствует надпись на стикере: input AC 220−240V, output AC 12V 120W. Это значит, что к блоку можно подключить паралельно пять лампочек.

На Led Transforme для светодиодов написано: model lfr807 (66−80), input AC 220−240V, output DC 5V LED (напряжение питания светодиодов — 5 вольт). Цифры 66−80 указывают на количество светодиодов, на которые рассчитан данный Led Transforme.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

  • Не реагирует на пульт;
  • Не реагирует на стационарный выключатель;
  • Не светятся определённое количество светодиодов или галогенных ламп;
  • Выполняются несколько команд с пульта и перестаёт реагировать на команды;
  • Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

  • Проверка батареек;
  • Проверка дорожек платы пульта;
  • Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

220v.guru

Как самостоятельно отремонтировать светодиодную люстру

Экономия и дизайн в сфере освещения привели передовые технологии почти в каждый дом. Многие меняют обычные цокольные люстры на экономичные светодиодные изделия. Не все знают, как отремонтировать светодиодный светильник самостоятельно, тем более из каких деталей он состоит внутри. Как инструментом пользоваться при поломке, с чего начать весь процесс. Попробуем разобраться детально, какие бывают поломки в приборах и как некоторые светодиодные люстры отремонтировать своими руками.

Виды поломок и их причины

Типичные поломки: частичное или полное отсутствие освещения, кратковременное мигание или самопроизвольное отключение, выход из строя.

Причины: Температура достигла выше 50 градусов, разрыв контакта самой нити и держателя, если платный вариант, а не ламповый, отслоение контактов на плате.

Выгорел светодиод, частично или полностью. Причина: Перенапряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешёвых вариантах плат.

Существуют дополнительные причины, приводящие к выходу из строя прибора, а именно: кратковременное замыкание в цепи, неправильное подключение к сети, несоблюдение схемы подключения устройства при монтаже.

Плохая припайка контактов цепи, светодиодов к плате, слабое крепление проводов в цокольной части ламп. Слабая пайка проводящих элементов (проводов, шин). Причина: Заводской дефект. Ремонт многих светодиодных люстр с пультом управления проводят именно по этой причине.

Подготовка к ремонту светодиодных приборов

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

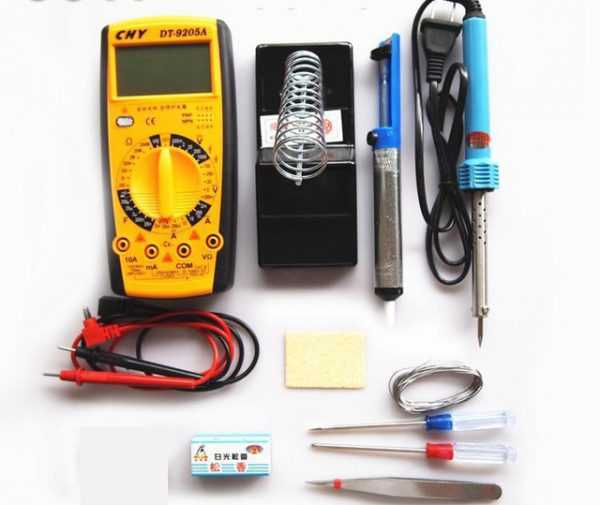

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины.
Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

Конструкция светодиодных люстр и визуальный осмотр



С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

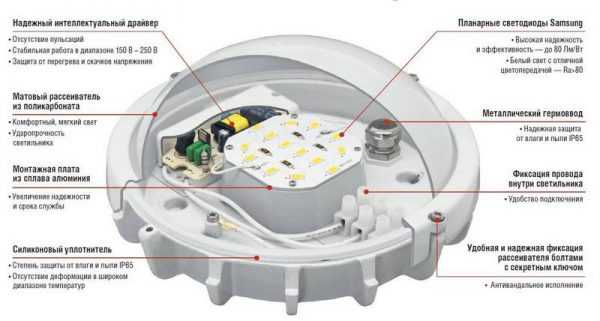

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск
олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  •   Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  •  Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.

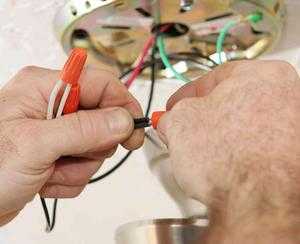

  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Простейший способ проверить цепь светодиодов лампы

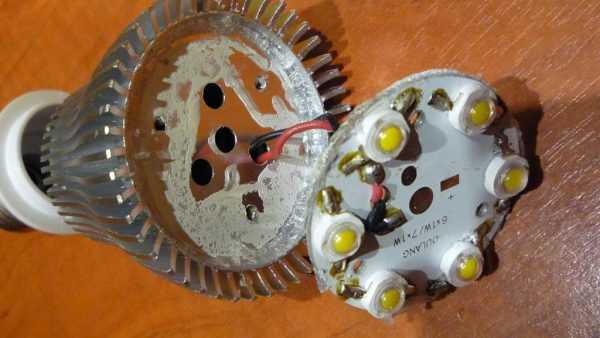

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и  контактные площадки для пайки светодиода обгорели или отслоились.

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м. Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы  подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения.

Присоединив контакты к скрепке и соблюдая полярность, проверяем по  очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

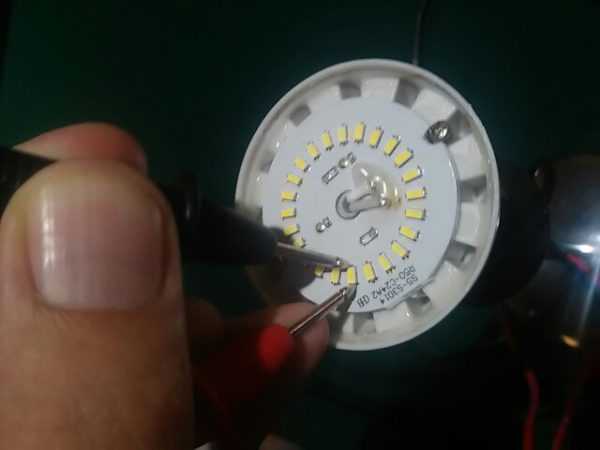

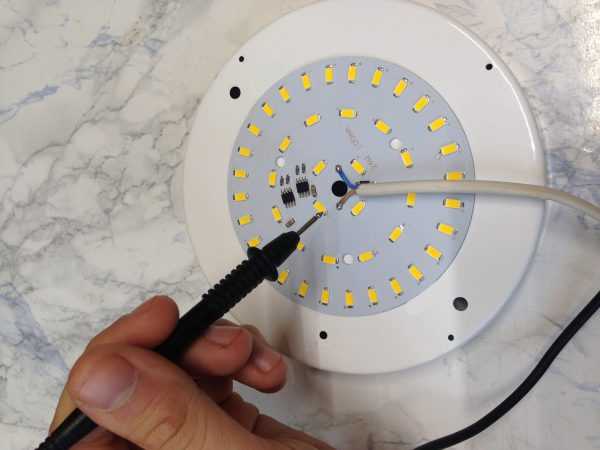

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

  • Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
  • Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
  • Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

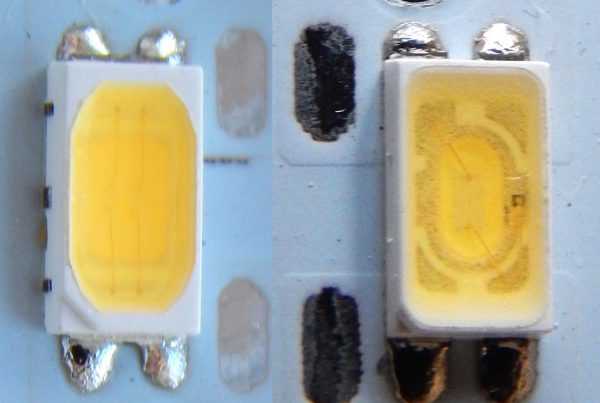

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на  плату. Все светодиоды припаяны печатным методом, то есть погружены в олово.

Обычно, для запайки светодиода  используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки  достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником. Важно не перегреть при пайке светодиодный элемент!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

Схема лед лампы

Обычная схема недорогой китайской лампы на 220 вольт. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем.

Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами. При диагностике и ремонте светодиодных ламп такого типа важно соблюдать технику безопасности, т.к. все элементы электрической цепи потенциально находятся под высоким напряжением. Прикоснувшись пальцем к токоведущей части схемы по неосторожности можно получить электрический удар, а соскользнувший щуп мультиметра может закоротить провода с неприятными последствиями.

Устранение поломки люстры с дистанционным управлением

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры. Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения. Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Видео:

Радиаторы охлаждения

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Вывод

Как видим ничего не обычного в ремонте светодиодных потолочных люстр, нет. Самому сделать это не так уж сложно. Необходимо немного терпения, чуточку практики и оловянную капельку знаний. Конечно разнообразие ламп, светильников и всевозможных люстр, не заставит нас скучать в процессе ремонта. Но в этом количестве деталей, нам поможет разобраться, точная схема светодиодной люстры и конечно огромное желание.

Видео по ремонту люстр с управлением

Не обязательно покупать новый светодиод, починить его просто, киньте маленькую перемычку между контактами. Обязательно уберите остатки сгоревшей части светодиода, зачистите плату от нагара, он проводит электричество.

Видео:

Видео:

sdelalremont.ru

Ремонт люстры своими руками: поиск и устранение неисправностей

При поломке некоторые люди предпочитают купить новый осветительный прибор. Однако более практичным вариантом является ремонт люстр. Еще больше сэкономить можно, отремонтировав светильник своими руками. Однако в этом случае понадобятся определенное знание предмета и практические навыки.

Поиск проблемы

Вначале ищут источник проблемы, из-за которой люстра пришла в неисправное состояние.

Выключатель

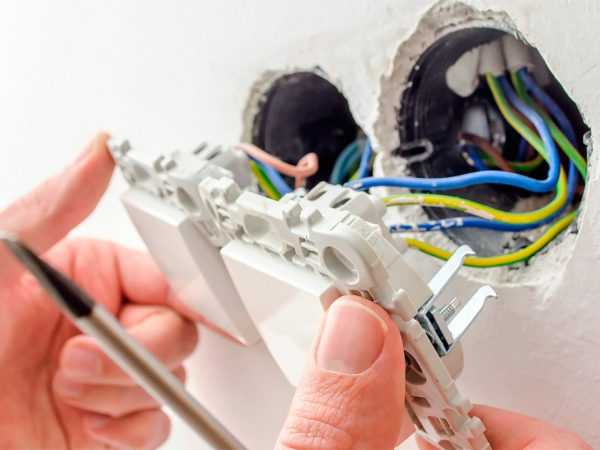

Если лампы исправны, но освещение не работает, первое, что нужно проверить, — выключатель. Чаще всего причина поломки в выгоревших контактах, из-за чего электричество не попадает на патроны осветительного прибора. После разборки выключателя осматривают проводники как на входе, так и на выходе. Также проверяют состояние контактов. В ходе ремонта зачищают контакты до металлического блеска и собирают корпус в обратном порядке.

Обратите внимание! Если перестала включаться часть лампочек в люстре с несколькими осветительными группами, проблема обычно состоит именно в выгоревших контактах.

Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки.

Обратите внимание! Если лампочка не загорается после первого нажатия, но при повторных включается, проблема обычно в выключателе.

Бывает так, что не работает только одно гнездо. При этом проверка выключателя показывает его исправность. Проблема заключается в патронах или качестве проводки.

к содержанию ↑

Лампочки

Вначале проверяют физическую целостность вольфрамовой нити (речь о лампочке накаливания). Достают лампу из патрона и на свету проверяют ее на наличие обрыва нити. Целая нить указывает на исправность.

Также следует протестировать целостность цепи. Для этого понадобится мультиметр. Один из щупов устройства устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки прибора свидетельствует об исправности лампы. Остающаяся без движения стрелка указывает на необходимость замены лампочки.

В случае со светодиодной лампой тоже осуществляется прозвон мультиметром. Случается, что один из диодов в последовательной цепи вышел из строя, из-за чего не работает вся люстра.

к содержанию ↑

Электропроводка

Причиной отсутствия свечения люстры может быть неисправность проводки. Следует проверить наличие напряжения. Для этого демонтируют светильник, чтобы получить доступ к отведенным от распредкоробки проводникам. Проверку напряжения выполняют с помощью индикаторной отвертки.

В случае со старой электропроводкой из алюминия часто встречается нарушение целостности проводов. При переломленном проводе происходит обрыв контакта. Исправляют положение путем наращивания старого провода, чтобы подключить его к корпусу люстры. Однако более надежный вариант — замена проводки на современную.

Обратите внимание! Если напряжение от распредкоробки подтверждено, но после нажатия клавиши на выключателе все равно не горят лампочки, — проблема в самом светильнике.

к содержанию ↑

Ремонт люстры

Чтобы починить люстру, разбирают ее корпус и проверяют места стыков между проводами. Также особое внимание обращают на состояние изоляционного слоя. Нередкая причина неисправности — короткое замыкание, после которого отгорает один из проводников.

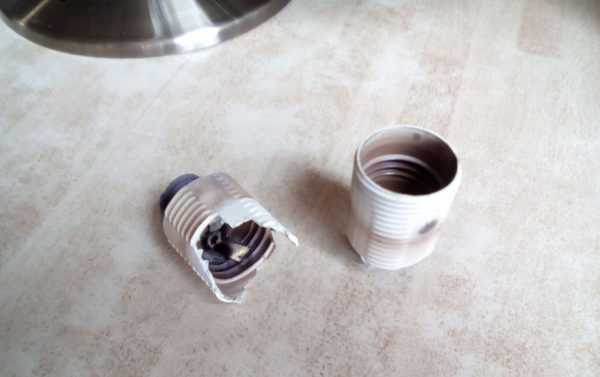

Кроме того, обязательной проверке подлежат патроны для ламп. Особенно часто выходят из строя элементы китайского производства. Если причина в патроне, он ремонту не подлежит, данную деталь меняют на новую.

При вышедшем из строя балластном конденсаторе, зачищают отходящий от него провод и подключают мультиметр. Нормальный уровень напряжения указывает на выход из строя последовательной цепочки ламп. При отклонении напряжения от нормы меняют конденсатор.

Совет! Если замена лампы не дает положительного результата, рекомендуется обработать плату обезжиривающим раствором.

Если люстра не включается, причиной проблемы может быть реле управления. Работоспособность устройства проверяют мультиметром с подключенным к нему проводником от реле. В случае нахождения неисправности заменяют реле на новое.

к содержанию ↑

Другие проблемы

Выше рассказано о наиболее часто встречающихся неисправностях. Однако те, кто решил самостоятельно отремонтировать люстру, сталкиваются и с другими:

  1. Несовместимость новых ламп со старыми моделями люстр.
  2. Некачественная скрутка проводников. Недостаточно скрученные жилы не позволяют обеспечить нормальный контакт, что приводит к проблемам с освещением.
  3. Несоответствие мощности вкручиваемых ламп потребностям. Например, люстра рассчитана на четыре 60-ваттных лампочки, а установлено четыре 100-ваттных источника света. По этой причине из строя выходят не только блоки питания, но и трансформаторы.
  4. Перегорание предохранителей. В корпусах современных люстр предохранители используют для разрыва цепи в случае короткого замыкания. Ремонтные работы в данном случае заключаются в необходимости найти сгоревший предохранитель, демонтировать его и установить новый компонент.
  5. Обрыв люстры. Происходит обрыв при механическом воздействии на прибор или в случае некачественного подвешивания (слабое крепление).

к содержанию ↑

Ремонт светодиодных люстр

Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр. Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора. Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.

Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.

к содержанию ↑

Ремонт галогенных люстр

Основной причиной неисправности галогенных люстр считаются некачественные контакты. Чтобы решить проблему, их очищают. Также проверяют правильность стыковки проводников. Все соединения в распредкоробке и напряжение на выходе должны точно соответствовать стандартам. При отсутствии внешних повреждений, для диагностики понадобится мультиметр. Ноль, полученный по результатам измерения, указывает на необходимость замены трансформатора.

к содержанию ↑

Люстры с пультом дистанционного управления

Осветительные приборы с пультом управления часто ломаются. Главные признаки выхода из строя таких люстр:

  • несмотря на передачу сигнала с пульта ДУ, лампы не загораются;
  • не функционируют отдельные режимы, происходит самопроизвольное отключение люстры;
  • одни и те же режимы не работают при управлении с пульта, но функционируют при переключении вручную;
  • происходят не вызванное никакими действиями человека мерцание, самопроизвольное переключение между режимами.

Перечисленные проблемы наиболее распространены, но редко встречается сочетание сразу нескольких из них. Обычно требуется замена 1 или 2 компонентов люстры с дистанционным управлением.

Поиск проблемы в светильнике с пультом ДУ начинают с проверки батареек. Если установлены новые, но люстра все равно не работает, следующая возможная причина неисправности — контроллер.

Разные группы ламп чаще всего подключают отдельными блоками. Данные элементы соединяются при помощи контроллера. Распространена ситуация, когда он запускает только некоторые модули устройства. В этом случае понадобится его замена.

Бывает, что свет не включается ни с помощью пульта дистанционного управления, ни при нажатии выключателя. В данном случае следует обратить внимание на количество нерабочих компонентов. Одна лампа может перегореть. Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе. Данный элемент меняют на новый, работая при этом в чистых перчатках.

к содержанию ↑

Ремонт хрустальной люстры

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.

Ремонт люстры своими руками: поиск и устранение неисправностей

220.guru

Правильный ремонт люстры с пультом управления своими руками

Такого плана светильники постепенно начинают пользоваться все большим спросом. Но тенденция к уменьшению их стоимости пока не наблюдается. Поэтому не удивительно, что китайская продукция раскупается заметно активнее. Но у изделий этого производства есть существенный минус – они ломаются и, причем, довольно часто. В ремонтных мастерских плата за устранение неполадок может превысить половину стоимости самого изделия. Дешевле, хоть и совсем не проще, разобраться с неисправностью самостоятельно.

Составные части изделия

Прежде чем приступать к ремонту люстры с пультом управления своими руками следует выяснить, с чем придется иметь дело. В отличие от стандартных осветительных приборов конструкция данного устройства более сложна и включает в себя следующее:

1. Светодиодная часть.

Наиболее уязвимое место, относящееся к этой части изделия – балластный конденсатор. Он используется для снижения напряжения, поступающего из сети, до приемлемой для ламп такой разновидности отметки. Второе место по уязвимости занимают сами лампы.

схема люстры
составные части люстры



2. Галогенная часть.

Чаще всего в этой части выходит из строя электронный трансформатор. Он применяется для правильного питания самих ламп, которые рассчитаны на одно напряжение и мощность, но подключаются к стандартной сети с более высокими показателями. Следующими по частоте поломок идут снова сами лампы.

3. Реле радиоуправления.

Данная часть состоит из нескольких электромагнитных реле (от 2-х и более). Именно эта составляющая отвечает за распределение напряжения между двумя первыми деталями и имеет в себе элемент, который принимает сигнал от ПДУ. Самое слабое место – пайка. Элементы, припаянные к печатной плате, со временем просто отсоединяются.

4. ПДУ (включает и выключает изделие на расстоянии).

К плате припаяны два транзистора и шифратор. К наиболее уязвимым участкам именно они и относятся (при падении они могут отсоединиться). Но на первом месте по поломкам стоят обычные аккумуляторы.

блок светодиодов
блок галогенных ламп

плата контроллера
радиоуправляемый блок



ЧИТАТЬ ПО ТЕМЕ:

Мастер-класс о том, как сделать плафон для люстры своими руками из доступных материалов.

Основные разновидности поломок изделия

Решение провести ремонт люстры с пультом управления своими руками, конечно же, не приходит внезапно. Ему предшествует выявление определенного рода поломок в изделии. Рассмотрим, какие неисправности встречаются наиболее часто:

1. Не загорается LED-подсветка (ни при попытке включить ее через ПДУ, ни – через настенный выключатель).

2. Не загорается одна или все галогенные лампы (точно также при попытке воспользоваться каким-то из двух способов включения).

3. Лампы того и другого вида не реагируют на сигнал, поданный ПДУ (могут быть включены только через настенный выключатель).

4. Изделие не включается совсем при попытке использовать тот или иной способ включения.

ЧИТАТЬ ПО ТЕМЕ:

Мастер-класс о том, как сделать деревянную люстру своими руками простой и сложной конструкции.

Виды ремонта люстры с пультом управления своими руками в зависимости от разновидности поломки

Рассмотрим, как провести ремонт люстры с пультом управления своими руками в зависимости от имеющейся неисправности:

1. При первом варианте поломки необходимо сначала проверить исправность балластного конденсатора. Провод, выходящий из него, зачищается и к нему подсоединяется мультиметр. Аппарат должен быть поставлен в режим измерения напряжения. Если он показал достаточный уровень напряжения, значит, неисправность находится в последовательной цепи ламп. Если напряжения нет, либо оно слишком мало – необходимо заменить конденсатор на новый.

При неисправности ламп не имеет смысла пытаться найти перегоревший элемент. Намного проще и выгоднее заменить сразу всю ленту. Очень редко из строя выходит лишь один элемент, чаще их несколько (от трех и более). Кроме того, у оставшихся рабочих ламп может со временем снизиться светоотдача.

2. При втором варианте поломки важен следующий момент: не работает только один элемент или все сразу. Если только один, то, скорее всего, он просто перегорел и его просто нужно заменить на новый. Если сразу все, то поломка кроется, вероятнее всего, в электронном трансформаторе.

Выполняется аналогичная операция с зачисткой провода и подсоединением мультиметра. При отсутствии требуемых показателей деталь заменяется на исправную. Важно: замена вышедшего из строя элемента выполняется только в чистых перчатках (недопустимо соприкосновение кожи с его поверхностью).

3. При третьем виде неисправности в первую очередь заменяются аккумуляторы. Если после их замены ничего не изменилось, то раскрывается корпус и тщательно протирается обезжиривающим средством вся плата. Если отсоединены транзисторы или шифраторы, то они припаиваются на место.

4. При четвертом варианте поломки причина кроется в большинстве случаев в реле управления. Тот же мультиметр подсоединяется к зачищенному проводу, выходящему из него. При малых показателях или их отсутствии деталь убирается и устанавливается новая.

При выполнении подобных работ в обязательном порядке необходимо соблюдать повышенную осторожность. Для проверки исправности той или иной детали понадобится подавать напряжение на оголенные провода, что чрезвычайно опасно.

papamaster.su

Как отремонтировать светодиодный светильник своими руками

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

к содержанию ↑

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

к содержанию ↑

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

  • полное отсутствие свечения;
  • периодическое отсутствие освещения;
  • кратковременное мерцание;
  • отключение света в произвольные моменты;
  • повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

  1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
  2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
  3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

  • технические нарушения при подключении к сети питания;
  • короткое замыкание;
  • неверная установка оборудования;
  • ошибки при построении элементов в схеме подключения;
  • изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

к содержанию ↑

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

к содержанию ↑

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.
к содержанию ↑

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

к содержанию ↑

Устранение поломки люстры с дистанционным управлением

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

  1. Снимите и разберите люстру.
  2. Выясните причину поломки – отыщите перегоревшие элементы.
  3. Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

к содержанию ↑

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

220.guru

РубрикаРазное

Добавить комментарий
