Современные технологии сегодня позволяют надежно защищать жилье и коммерческие объекты от проникновения злоумышленников. Одним из возможных вариантов является монтаж роллетных систем, с их помощью можно не только обезопасить помещение, но и предотвратить попадание солнечного света и пыли, а также обеспечить шумоизоляцию. Установка рольставней своими руками поможет значительно сэкономить средства, ведь профессиональная установка обойдется недешево.

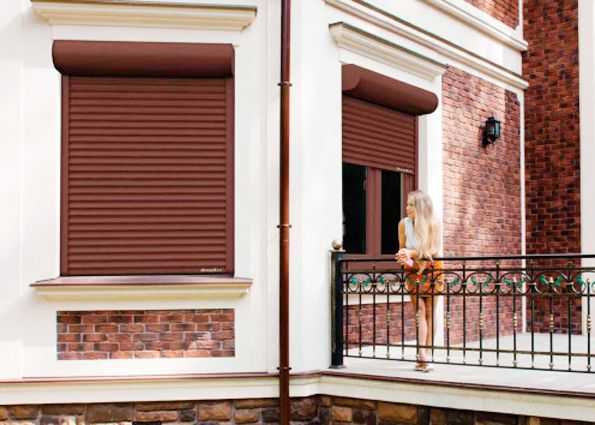

Назначение рольставней

Роллетные системы — более современный вариант обычных ставней. Они представлены в виде металлического полотна, которое движется по направляющим при осуществлении процедуры открывания/закрывания. При полном открытии приспособления сворачиваются в короб, который устанавливается над окном. Изделие выполняет ряд функций:

1. Защищает от проникновения посторонних. Усовершенствованные модели — монолитные, помогают надежно охранять имущество. Чтобы взломать конструкцию, потребуется применение режущих инструментов, работа с которыми создаст шум. Для увеличения уровня безопасности многие оборудуют системы сигнализацией.
2. Снижает уровень шума в помещении. Это свойство особенно важно, если дома расположены рядом с проезжей частью. После установки рольставни звукоизоляция повышается на 12-15%.
3. Регулирует освещенность. С помощью приспособлений можно настраивать оптимальный свет. Есть модели, в которых световые потоки регулируются с помощью специальных ламелей.
4. Создает дополнительную термоизоляцию. Установка рольставней с ламелями, которые заполнены утеплителем, снижает потери тепла в зимний период на 20%.
5. Декорирует фасад. Полотна выпускаются в разнообразных цветах. Производители могут сделать на заказ ролеты с любыми рисунками, которые органично впишутся в экстерьер помещения.

В этом видео вы узнаете, как установить роллет:

Устройство и виды конструкций

Материал рольставней — основной критерий при выборе. С помощью этого параметра определяется надежность и прочность приспособлений. Системы разделяют на 8 классов по степени защиты:

1. Р1-Р2 — классический вариант устройств, основная функция которых состоит в защите от шума и пыли. Такие конструкции не способны обезопасить от проникновения злоумышленников. Эти ролеты изготовлены способом прокатки роликов.
2. Р3-Р5 — изготовлены из стального или экструдированного профиля, такие изделия надежно защищают от взлома.
3. Р6-Р8 — обладают самым высоким классом защиты. К ним относятся бронированные и пуленепробиваемые системы. Управление осуществляется как в ручном, так и в автоматическом режиме.

Первые открываются и закрываются руками или механической ручкой, оснащены внешним замком, с помощью которого система блокируется. Автоматические конструкции регулируются брелоком или блоком управления.

Полотна в большинстве случаев изготавливаются из алюминия или стали. Каждый из металлов обладает как преимуществами, так и недостатками:

1. Стальные конструкции — тепло- и звукоизолируют. Внутренние пустоты приспособлений заполняются пенополиуретаном. Основным недостатком является большой вес. Ролеты всегда оборудуются автоматикой ввиду того, что в ручном режиме открывать и закрывать систему очень тяжело. Кроме этого, сталь подвержена воздействию коррозии, избавиться от этого недостатка можно, если регулярно проводить обработку антикоррозийными средствами.
2. Алюминиевые изделия характеризуются простотой управления и декоративными качествами. Их преимущество перед стальными заключается в малом весе конструкции. Устройства способны эффективно защитить объект от взлома, шума и солнечного света.

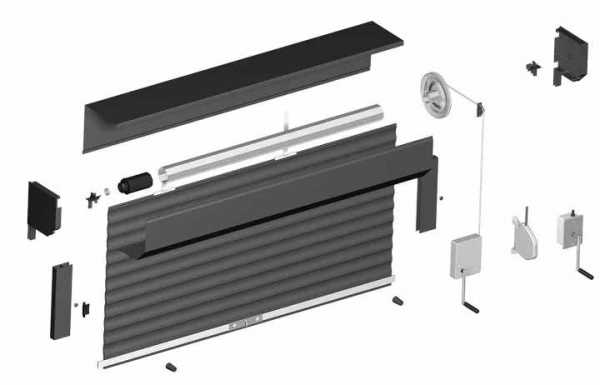

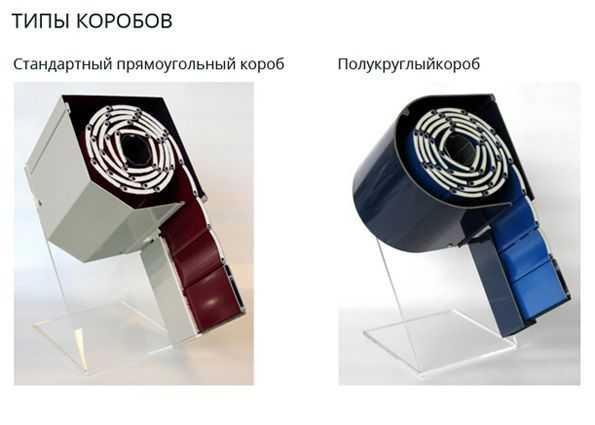

Основной частью роллетных систем является полотно, которое состоит из одинаковых по размеру ламелей. Профильные направляющие способствует равномерному движению всех планок полотнища. В коробе располагается механизм управления, который в зависимости от модели состоит из различных частей (рукояти или пульта). Блокировка системы осуществляется с помощью замков.

Способы установки

Простая конструкция позволяет осуществить монтаж рольставней самостоятельно. Существует несколько способов установки системы: встроенный, комплексный и наружный.

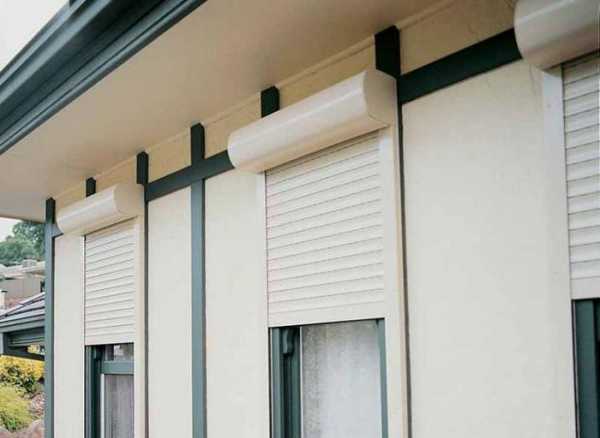

Последний является более простым и распространенным методом монтажа. Это обусловлено тем, что под короб не нужно дополнительно оборудовать нишу. Система устанавливается над оконным или дверным проемом, направляющие — по бокам. Такой способ имеет ряд особенностей:

1. Используется для обустройства зданий, в которых установлены окна. Ролеты можно эксплуатировать как в ручном режиме, так и с помощью автоматики.
2. Изделия не загораживают проем ввиду расположения над ним. Короб конструкции выступает по отношению к плоскости фасада.
3. Система накладных роллетов по стоимости существенно отличается от встроенных, их цена на 2-3 тыс. р. выше.

Особенность встроенного монтажа состоит в том, что крепление короба и направляющих осуществляется на внутренних откосах окна или двери. Этот метод обладает своими преимуществами:

1. Высокая устойчивость к взломам.
2. Зачастую применяется на больших окнах ввиду уменьшения светового проема после монтажных работ.
3. При движении вал выходит на стекло, поэтому при таком способе рекомендуется оборудовать системы электроприводом.

Комплексный монтаж предполагает расположение специального проема вверху окна, который должен быть предусмотрен еще при строительстве или реконструкции здания. При осуществлении монтажа таким способом существуют различные варианты размещения направляющих и короба.

Разновидности крепежа

Выбор элементов фиксации — важный этап, предшествующий установке роллетных систем. Крепежные приспособления должны быть подобраны в зависимости от материала, на который будет проводиться монтаж рольставни:

1. Если проем изготовлен из бетона, камня или кирпича, для крепления оптимально использовать пластмассовые дюбеля с шурупом. Кроме этого, можно воспользоваться распорными анкерами из стали. Глубина вхождения в стену должна составлять не менее 3 см.
2. Если помещение построено из материалов, в которых присутствуют внутренние пустоты, лучшим вариантом являются стальные анкера, глубина вхождения не менее 7 см.
3. На металлических конструкциях короб крепится с использованием винтовых саморезов.
4. При установке системы в дерево применяются шурупы или стяжные шпильки.
5. Крепление элементов управления осуществляется с помощью гвоздевых винтов.

Пошаговая инструкция

Установку и сборку готовой конструкции следует проводить последовательно. Прежде чем приступить к монтажу, нужно вооружиться инструментом, а также выполнить подготовительные работы.

Сначала необходимо удостовериться в ровности проема. При помощи измерительной ленты нужно тщательно обмерить диагонали, а затем сравнить их между собой. Разница в значениях не должна превышать 5 мм. Пренебрежение этими показателями чревато снижением герметичности конструкции и ее устойчивости к взломам.

Строительным уровнем осуществляется проверка горизонтальности верхней и нижней части откоса. Вертикальность боковых частей контролируется с помощью отвесов. Максимальное отклонение — не более 1,5 мм на погонный метр.

Следует избавиться от трещин, неровностей и сколов на откосах. Отделочные работы проводятся с помощью шпаклевки или методом установки специальных накладок. Чтобы осуществить монтаж роллетных системы своими руками, потребуются такие приспособления:

• перфоратор;
• кусачки, ножницы для работы с металлом;
• набор отверток;
• молоток;
• лестница — если нужно работать на высоте;
• монтажный пистолет;
• дрель, сверла по бетону и металлу;
• шуруповерт;
• набор гаечных ключей;
• уровень и измерительная рулетка;
• маркер;
• индикатор;
• мультиметр;
• средство для герметизации стыков.

Сборка короба

Перед началом установки следует проверить приобретенную систему на отсутствие заводского брака и присутствие всех частей. Первым делом необходимо подготовить направляющие. Для этого потребуется провести ряд манипуляций:

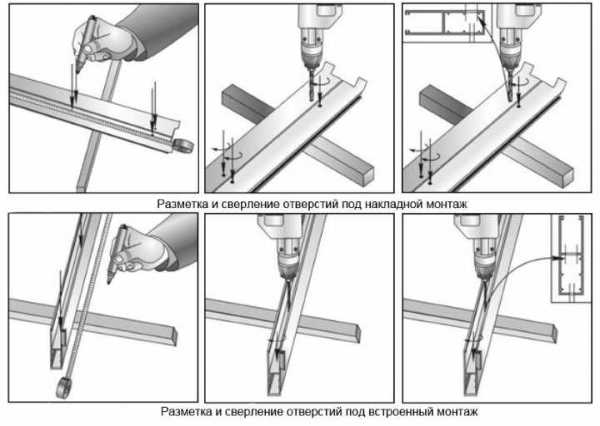

1. Разложить приспособления на ровной поверхности, затем с помощью маркера разметить места будущих отверстий (расстояние между ними делать 40-50 см). Первую точку расположить через 10 см от края.
2. Высверлить размеченные места сверлом с диаметром 8 мм, сверху деталей сделать 12 см, чтобы по окончании работ установить декоративную заглушку.
3. Когда направляющие готовы, можно приступить к подготовке короба. Процесс состоит из следующих действий:
4. Сначала крышка прикладывается к основной конструкции, затем делается по 2 отверстия (диаметром 4 мм) с каждой стороны, они нужны для вставки заклепок по окончании работ.
5. Сделать разметку мест фиксации короба к стене (при наружном способе установки — на боковой стороне, при встроенном — вверху), а затем высверлить отверстия диаметром 8 мм. Собрать конструкцию, соединив короб с направляющими.
6. Следующим этапом является разметка проема для будущей фиксации системы. Приложить каркас к стене, проверить диагонали и вертикальные направляющие. Маркером перенести метки из отверстий в каркасе на стену, а затем просверлить их. Закрепить дюбеля, по мере надобности снизу конструкции сделать углубления для фиксации запорных элементов.

После осуществления всех манипуляций можно приступать к монтажу и креплению каркаса: удалить защитную пленку с задней стенки конструкции, поднести последнюю к месту монтажа, сопоставить все отверстия, а затем закрепить основу с помощью саморезов и шуруповерта.

Когда монтажные работы будут окончены, надо закрепить систему управления. Для этого на внутренней стене наносится разметка, затем просверливаются отверстия, фиксируются лентоукладчик и направляющие.

Монтаж полотна и подключение электропривода

Следующим шагом нужно закрепить на верхнем валу дистанционные кольца (дистанция 40−50 см). Затем необходима установка ригелей на двух сторонах полотна. Последнее оборачивается вокруг вала и заводится в направляющие. Тяговые пружины располагаются сверху и фиксируются в отверстиях вала.

По завершении работ по монтажу полотнища закрыть короб, с лицевой стороны снять защитную пленку, установить заглушки, которые затем обработать силиконом.

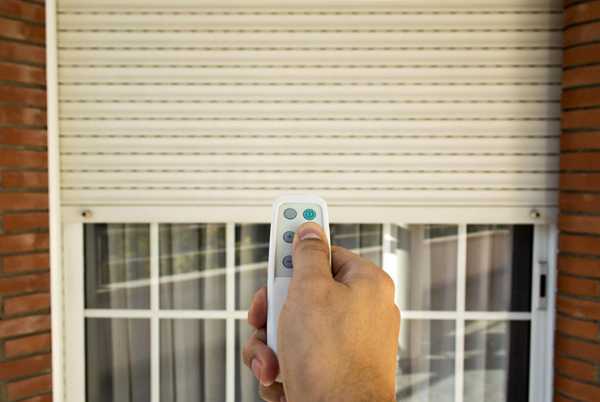

Завершающим этапом установки является подключение электропривода (в комплекте с устройством идет подробная схема сборки). После выполнения всех перечисленных манипуляций монтаж роллетных систем можно считать оконченным.

Обслуживание оборудования

Чтобы устройство полноценно функционировало, необходимо регулярно проводить очистку полотна и направляющих от пыли, льда и других посторонних предметов (мелкие камни, ветки, листья и пр.).

Если конструкция обледенела, прежде чем запускать ее в работу, нужно очистить полотно. Для этого нужно аккуратно постучать по ламелям как снаружи, так и изнутри.

Для удаления частиц грязи и пыли используются мыльный раствор и тряпка из мягких материалов. Специалисты рекомендуют проводить ежегодный осмотр роллетных систем на предмет повреждений и деформаций. Желательно, чтобы в этом процессе участвовали мастера из фирмы поставщика.

Оборудование помещений роллетными системами является одним из лучших способов защиты. Если в точности соблюдать пошаговую инструкцию, установить рольставни своими руками сможет даже начинающий мастер. Процесс не займет много времени, а результат непременно порадует.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Инструкция по монтажу рольставней

Проверяем комплектность. В один комплект должны входить: короб защитный в сборе — 1 шт., роллетное полотно — 1шт., направляющие шины — 2 шт., комплектация — 1 набор.

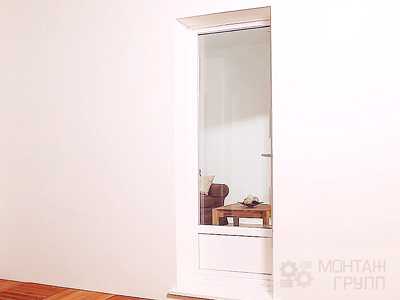

Проверяем качество подготовки проема. Проем должен быть с ровными гладкими стенами без наплывов и трещин.

Далее приступаем непосредственно к монтажу.

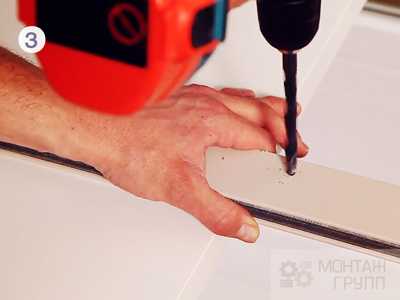

Просверлить отверстия в направляющих шинах через две стенки. Нижнее и верхнее отверстия выполнить на расстоянии 100…150 мм от обрезов шины. Остальные отверстия разместить равномерно по длине шины с шагом 450…500 мм

Просверлить отверстия в передних отбортовках боковых крышек и крышке короба (по два отверстия с каждой стороны короба) для последующей установки заклепок.

Просверлить в задней панели короба отверстия для крепления короба к проему:

при комбинированном монтаже сверлить по два отверстия в задней и верхней отбортовках каждой крышки.

Просверлить отверстие необходимого размера в задней отбортовке крышки и короба для вывода элементов привода.

Примечание: данная операция выполняется для наружного вида монтажа для вывода через стену кабеля электродвигателя, кардана, шнура или корда.

Установить в крышки два направляющих устройства.

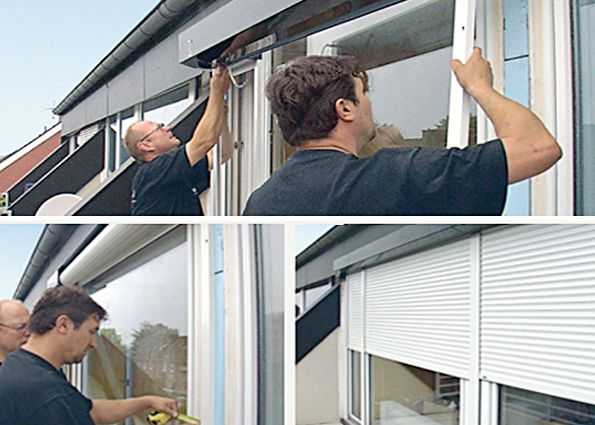

Установить каркас роллеты на месте монтажа:

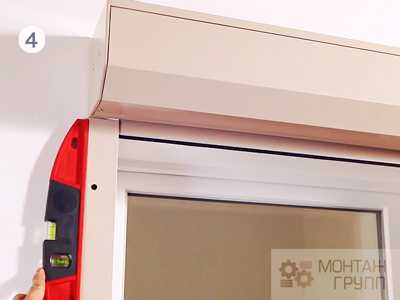

Направляющие шины роллеты должны быть выставлены по уровню в вертикальных плоскостях, защитный короб — в горизонтальной плоскости. Роллета должна быть расположена симметрично относительно проема. Короб и направляющие шины должны прилегать к обрамлению проема по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.

Наметить расположение отверстия в стене для вывода элементов управления.

Примечание: данная операция выполняется для наружного монтажа.

Снять каркас роллеты с места монтажа и просверлить отверстие в стене для вывода элементов управления:

• для вывода кабеля электродвигателя, шнура,- отверстие d 12 мм
• для вывода ленты — отверстие d 16 мм
• для вывода кардана, корда — отверстие d 14 мм. Рассверлить отверстие четырехгранное 20мм на необходимую глубину под цилиндрический выступ кардана.

Установить защитную пружину или трубку в отверстие вывода, шнура или корда.

При наличии нижнего обрамления роллеты выполнить в направляющих шинах пазы для запорных элементов запирающих устройств. В остальных случаях пазы выполняют после установки роллетного полотна.

Установить каркас ролллеты на месте монтажа, предварительно сняв защитную пленку с задней панели короба. Сверлить отверстия под установку дюбелей в обрамлении проема по готовым отверстиям в шинах и коробе. Во избежание повреждения элементов роллеты сверлильным патроном, следует пользоваться удлиненными сверлами или бурами по бетону.

Закрепить каркас роллеты при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня.

Роллеты должны быть надежно закреплены и тем самым не представлять потенциальной опасности для жизни и здоровья людей. Деревянные заглушки, монтажную пену, силикон запрещается использовать в качестве средств крепежа.

При монтаже автоматических роллет — соединить кабель электродвигателя с клеммами выключателя в соответствии с инструкцией по монтажу двигателя. При необходимости, наращивание кабеля электродвигателя осуществляется пайкой жил кабеля и удлиняющего кабеля. Места пайки должны быть надежно электроизолированы.

При монтаже роллет с ручными приводами — заправить ленту, корд или шнур в соответствующие направляющие.

При наружном монтаже ленту или кабель электропривода заправить в выполненное в стене отверстие. Корд или шнур заправить в защитные элементы, провести через стену и предварительно закрепить.

Установить и закрепить элементы управления приводом.

Ручные привода: ленточный, шнуровой, кордовый и воротковый:

При встроенном монтаже крепление элементов управления производится на направляющую шину при помощи заклепок или саморезов.

Установить полотно в пазы направляющих шин. Полотно завести над валом привода со стороны задней панели. Во избежание повреждения покрытия полотна, вал привода необходимо обернуть мягким прокладочным материалом.

При монтаже роллет с ручными приводами — окончательно закрепить ленту либо шнур или корд на шкиве привода.

Вращая вал, произвести намотку тягового элемента на шкив. Длина намотки должна обеспечивать полный подъем полотна.

Собрать роллетное полотно с тяговыми элементами (тяговыми пружинами или ригелями).

Закрепить тяговые элементы к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала.

Оси ригелей установить в установочные отверстия ригельных колец, свести кольца до упора. Положение колец фиксировать саморезами. Вал не сверлить! Саморез закручивать в радиальное отверстие ригельного кольца до упора в стенку вала.

Примечание:При использовании вороткового привода, фиксацию тяговых элементов производить после установки конечного положения ограничителя редуктора «в упор» при движении полотна вниз.

Установить стопоры, ограничивающие высоту подъема полотна, предварительно просверлив сквозные отверстия в концевом профиле полотна. Сверление отверстий производится на расстоянии 50-100 мм от направляющих шин.

При комплектации роллеты пружинно-инерционным механизмом (ПИМ) после установки полотна в направляющие выполнить следующие операции:

• установить тяговые пружины
• произвести предварительное натяжение пружины ПИМ, вращая вал привода в направлении закручивания пружины (по часовой стрелке при взгляде со стороны правой крышки).

• зафиксировать пружину при помощи скобы

• тяговые пружины заправить в продольные перфорационные отверстия вала
• снять скобу, фиксирующую пружину ПИМ. Придерживая полотно рукой, проверить работу ПИМ

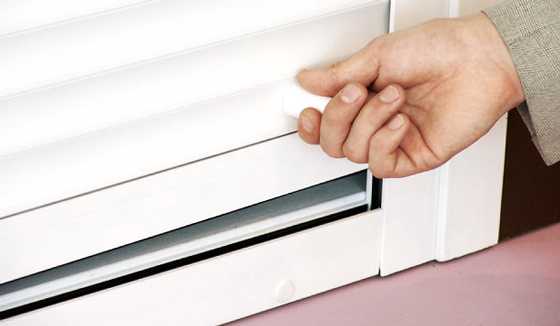

• Полотно должно сворачиваться полностью, ход полотна должен быть плавным.
• При необходимости произвести регулировку натяжения ПИМ. » установить стопоры, ограничивающие высоту подъема роллеты.

Произвести подключение электропривода к электрической сети и отрегулировать положение концевых выключателей. Данные работы производить, руководствуясь инструкцией завода-изготовителя привода.

Произвести проверку работоспособности роллеты.

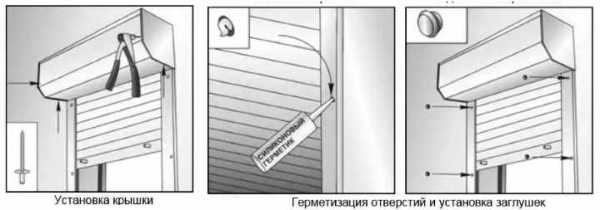

Установить крышку защитного короба в паз короба и прикрепить ее заклепками.

После окончания монтажа шлицы головок винтов и шурупов, крепящих направляющие шины, рассверливать во избежание несанкционированного отворачивания в целях повышения защитных свойств роллеты.

Технологические отверстия закрываются декоративными заглушками.

После завершения монтажных работ произвести заделку монтажных зазоров. В качестве герметизирующих материалов применют силиконовые или акриловые герметики, а также монтажную пену. Применяемые герметизирующие материалы должны быть совместимы с прилегающими строительными конструкциями и элементами роллеты.

rollmarket.ru

описание, особенности монтажа :: SYL.ru

Разработка сложных по устройству и в то же время надежных в эксплуатации конструкций с высокими декоративными свойствами удается далеко не всегда. Обычно конструкторам приходится идти на жертвы – в крайнем случае не считаться с кошельком конечного потребителя. Но рольставни как раз показывают пример удачного сочетания целой гаммы положительных качеств, что и определило их популярность на рынке. Единственный недостаток заключается в том, что установка рольставней требует повышенного внимания от исполнителя и понимания тонкостей работы весьма непростого механизма.

Расходные материалы

В процессе установки будут использоваться крепежные элементы разного формата. Они не обязательно должны быть комплектными, но такие характеристики, как долговечность и прочность для них желательны. Также учитывается материал, в который они будут интегрироваться. Рольставни можно устанавливать в бетонные, кирпичные, каменные и пластиковые проемы. С особой внимательностью следует подойти к выбору анкерных крепежей для пустотелых стен. Типовая инструкция по установке рольставней указывает на то, что глубина анкеровки должна составлять не меньше 65 мм. Если речь идет о газосиликатном блоке или ячеистом бетоне, то оптимальным решением для фиксации станут пластмассовые дюбели с усиками и вворачиваемым шурупом.

В ходе работы также потребуются замазывающие материалы. Это всевозможные герметики и грунтовки, которыми будут заделываться свободные технические ниши. Можно для таких целей использовать строительную акриловую пену, но если планируется установка рольставней в санузел, то средство должно быть водонепроницаемым и теплоизолированным. Такими характеристиками, в частности, обладают силиконовые герметизирующие составы.

Подготовка к установке

Наиболее ответственным мероприятием в этой части является подготовка обрамления в проеме. Необходимо оценить его техническое состояние, при необходимости реставрировать, а также произвести замеры и оценку материала как такового – под него и будет подбираться набор крепежей. Важно иметь в виду, что стандартные рольставни могут устанавливаться только в прямоугольный проем. В остальных случаях комплект готовится по индивидуальному заказу. Непосредственно установка рольставней осуществляется только на гладкие и очищенные поверхности сторон проема. После отделочных мероприятий для этого можно выполнить шпаклевочные или даже полировочные работы. Чем ровнее будут поверхности, тем выше шанс получить стабильно работающий и долговечный механизм. Если же погрешности все-таки были допущены, то их максимальная высота с отклонениями по горизонтали и вертикали не должна превышать 1,5 мм на 1 м.

Виды конфигураций установки

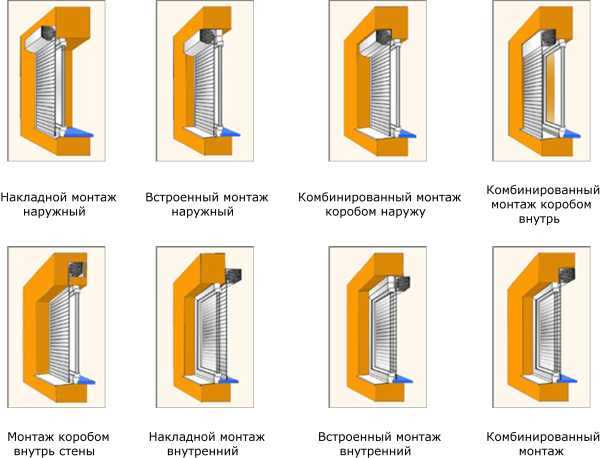

Монтаж можно выполнять тремя основными способами, в числе которых наружный, интегрированный и комбинированный. При наружной установке, которая считается самой распространенной, отсутствует потребность в подгонке откосов для создания места под коробку. В этом случае короб с полотном располагается над проемом, а направляющие – с обеих сторон от него. Интегрированная установка рольставней дает возможность располагать все компоненты рольставен в оконной нише или в дверном проеме. В таком случае окна и двери будут открываться в противоположную сторону. При комбинированной установке используют специальную выемку вверху проема. Но уже после строительства здания с типовым устройством проема ее обычно не выполняют. Подобные конструкционные элементы закладываются в проект еще до произведения установочных работ. К достоинствам комбинированного решения можно отнести то, что механизм интегрируется внутрь проема, а в процессе эксплуатации в открытом виде не препятствует открыванию окна.

Формирование направляющих

Первый этап сборочного процесса, в ходе которого подготавливают боковые направляющие. Для этого необходимо выполнить разметку отверстий при помощи маркера. Далее шуруповертом со сверлом подходящего диаметра (обычно 0,8 см) создаются монтажные отверстия. Для удобства выполнения операции следует положить направляющие на ровную поверхность и наметить точки сверления так, чтобы они были удалены на 15 см от обрезов шин. Промежутки могут составлять в среднем 40-50 см. Если планируется монтаж рольставен накладного типа, то желательно сделать ближний допуск к наружным краям направляющих. При выполнении наружного монтажа шины просверливаются насквозь. Верхние отверстия для последующей интеграции декоративных заглушек также следует рассверлить до ширины 1,2 см.

Сборка короба

Для сборки короба необходимо приложить к его каркасу крышку и насквозь рассверлить монтажные отверстия. Типовая конфигурация предусматривает формирование по два отверстия на одну сторону – диаметр в этом случае составит примерно 4,2 мм. Данные отверстия потребуются для установки заклепок уже после интеграции рольставен. Затем создаются монтажные отверстия для непосредственного крепления короба. Если производится установка дверей рольставни в крупную нишу проема, то схема размещения точек фиксации может быть усложнена. Например, допускается использование двух сторон крепления – сверху для встройки каркаса и сзади по накладному принципу. То есть задействуются обе плоскости как при комбинированном монтаже. Диаметр отверстий будет стандартным – 0,8 см. При необходимости можно дополнительно обработать корпус короба с помощью пассатижей. Главное, чтобы обеспечилась симметрия его сторон, что будет залогом корректной работы механизма в будущем.

Выполнение отверстий фиксации в проеме

Разметка отверстий для крепления короба к проему производится строго в соответствии со схемой, которую формируют уже готовые отверстия в коробе и направляющих. При возможности есть смысл приставить элементы конструкции прямо к поверхностям крепления и маркером нанести нужные точки. По готовой разметке выполняются отверстия. На этой стадии важно подобрать подходящий по мощности инструмент сверления. Для бетонной стены можно применить дюбель. В этом случае диаметры могут варьироваться от 1,2 до 2 см – расширение обусловлено тем, что, кроме стержня метиза, будут использоваться наружные запорные элементы, добавляющие надежности крепежу. В некоторых случаях установка рольставней предусматривает и встройку запорных пружин. Данные компоненты создают демпфирующий эффект при использовании полотна, что страхует конструкцию от излишнего напряжения и разрушения.

Крепление каркаса

Конструкция избавляется от заводской защиты – снимается пленка и заглушки на технических узлах фиксации. Собранный каркас устанавливается на подготовленное место так, чтобы ранее созданные отверстия совпадали друг с другом. Перед креплением важно проверить не только соответствие точкам фиксации, но и горизонтальность блока и направляющих. Если осуществляется установка сантехнических рольставней, то перед креплением может потребоваться предварительная обработка силиконовым герметическим составом. Монтаж производится с помощью саморезов, комплектных метизов или других фиксирующих приспособлений, рекомендованных изготовителем. На заключительном этапе необходимо вновь обработать точки крепежа замазками и герметиками, которые оберегут металлические элементы от коррозии.

Инсталляция полотна

Перед внедрением полотна выполняется установка элементов регулировки. В случае внешнего монтажа они могут фиксироваться внутри здания. Фиксацию осуществляют с помощью направляющих в специальный лентоукладчик. Далее можно приступать к работе с полотном. На перфорированном валу необходимо проставить дистанционные кольца – шаг может быть разным, но типовая установка рольставней на окна обычно требует выдержки 40-50 см. Оконечный профиль снабжается ригелями с двух сторон, после чего можно заводить роллет через вал в предустановленные шины направляющих элементов. В верхней части полотна проставляются пружины тяги. Они должны фиксироваться при помощи перфорированных отверстий вала.

Установка крышки

На заключительном этапе монтажа остается закрепить крышку блока рольставней. В данном случае не требуется применение крупного метиза. В комплектах для этой цели предусматриваются заклепки, которые устанавливаются монтажным пистолетом. Перед операцией крышка избавляется от тех же защитных элементов с лентой, а на концевом профиле фиксируются ограничители. Затем выполняется финальная установка рольставней. Своими руками ее желательно выполнять так, чтобы параллельно с работой пистолета обеспечивалась надежная фиксация крышки. Точки фиксации с заклепками также рекомендуется обработать силиконом или другим средством заделки, которое изолирует металлические поверхности крепежей с заглушками.

Особенности монтажа приводных рольставней

Большинство комплектов могут снабжаться электроприводом опционально. Для этого необходимо выполнить установку электродвигателя с сопутствующей оснасткой. Крышка блока рольставней снимается, а ригели блокировки отсоединяются от вала. Затем демонтируется и сам вал. К этому моменту электродвигатель должен быть обеспечен специальной платформой, на которую будет производиться монтаж. Фиксация производится через монтажные отверстия в профиле, на котором будет закреплены рольставни с электроприводом. Установка производится к боковым профилям подходящими по формату метизами. Далее электропривод оснащается специальной капсулой с подшипниками, через которые система обеспечит ход полотна.

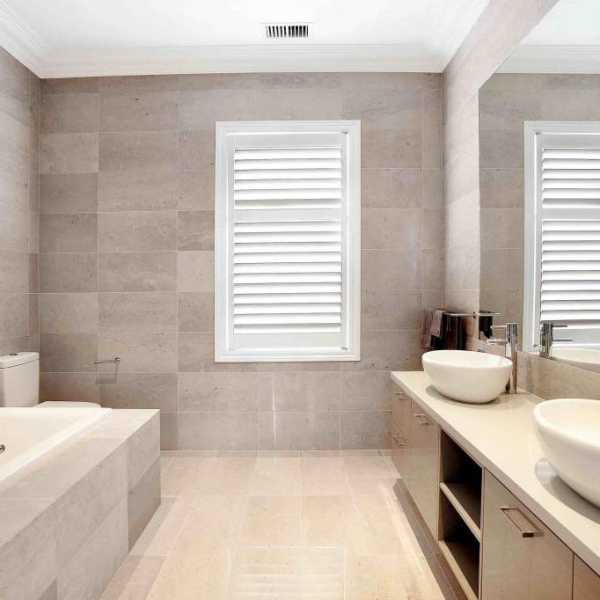

Особенности установки в ванной

Сложность установки рольставней в ванной или туалете заключается в том, что они чаще всего интегрируются в стеновую нишу по типу встроенного шкафа. То есть у исполнителя установки не будет возможности двухстороннего подхода с монтажом задних направляющих. Для таких целей рекомендуется использовать специальные сантех-рольставни в туалет. Установка своими руками в данном случае реализуется по накладному встраиваемому принципу. То есть к стенам уже готовой ниши по бокам крепятся профили с направляющими, после чего по общей схеме монтируется блок с крышкой. После завершения работы все щели и промежутки между стенами и конструкцией рольставней замазываются силиконовым герметиком. Но есть и ограничения по использованию таких систем в санузлах и в других местах с повышенной влажностью. Прежде всего это касается электропривода, который не рекомендуется использовать в условиях постоянного воздействия влаги.

Заключение

Применение механизма рольставней для проемов является удобным, функциональным и надежным решением как для окон, так и для технических шкафов. Дополнение системы приводом также обеспечивает возможность автоматического управления механизмом. Единственный недостаток данного средства обусловлен ценником. Средняя стоимость установки рольставней составляет в зависимости от сложности условий монтажа – 15–30% от стоимости изделия. Наличие электропривода может добавить к этой сумме еще 1 тыс. Как показывают отзывы пользователей, даже эта цифра оправдывает приобретение. Во-первых, рольставни обеспечивают повышенную защиту с точки зрения доступа к проему. Во-вторых, даже если речь не идет о наружных оконных или дверных нишах, то внутри дома роллеты вносят дополнительный эстетический акцент своим видом, не говоря об эргономике управления. К слову, современные изготовители рольставней предлагают на выбор множество оттенков полотна кроме белоснежного. Данный параметр с другими характеристиками оговаривается на этапе заказа конструкции.

www.syl.ru

в санузле и других помещениях

Рольставни, иногда именуемые еще и роллетами, – это практичное, надежное и имеющее привлекательный экстерьер устройство, способное обеспечить надежную защиту от проникновения посторонних внутрь здания. Кроме того, рольставни способствуют созданию в помещении наиболее благоприятного климата путем снижения уровня уличного шума, яркости солнечного света, а также задерживая пыль. При этом они стоят сравнительно не дорого, а установка рольставен своими руками по силам даже начинающему домашнему мастеру.

Чтобы рольставни служили долго и безупречно, их установка должна производиться в точном соответствии с рекомендациями производителя и общепринятыми правилами монтажных работ. В общем случае порядок действий будет приблизительно следующим:

Обмер и оценка качества оконного проема

Этот шаг должен выполняться в первую очередь, еще до момента заказа или покупки рольставен, поскольку именно от результатов обмера проема будут зависеть размеры ламелей ставен и габариты их короба. Попутно следует убедиться, что поверхность оконного проема совершенно ровная во всех проекциях. Вертикали проверяют с помощью строительных отвесов, а выверку горизонтальных поверхностей делают с использованием уровня.

Максимально допустимый зазор, который может образоваться после установки геометрически правильного короба рольставен и имеющейся вокруг проема стеной, не должен превышать 5 мм. Если поверхность стены недостаточно ровная, ее потребуется выровнять до приемлемой степени. Достигается это либо оштукатуриванием, либо установкой накладок в места фиксации направляющих шин с коробом. Однако в последнем случае увеличивается стоимость установки из-за необходимости покупки дополнительных приспособлений, а также страдает эстетика конструкции.

При замере окон необходимо сразу решить, каким образом будут установлена конструкция. Чтобы определиться с видом монтажа, изучите рисунок представленный ниже:

Сборка каркаса рольставен

Современные рольставни на окна могут управляться несколькими способами, от особенностей которых зависит ширина канала для ввода управляющих элементов. Если работа тягового механизма обеспечивается при помощи шнура или электродвигателя, то диаметр канала должен составлять порядка 12 мм. Если будет установлена карданная система, то под нее потребуется канал шириной около 20 мм.

Затем из короба и направляющих элементов собирается каркас рольставен. В тех местах, где каркас будет крепиться к стене, проделываются отверстия. Эти отверстия по периметру конструкции должны располагаться на расстоянии 50 см друг от друга, приблизительно в 10 см от края обреза. Однако рольставни существуют во множестве типоразмеров, поэтому данные расстояния применимы лишь к уличному их варианту, и при установке компактных роллет в санузел отступы будут много меньше. Далее на стены вокруг оконного проема закрепляются шины-подкладки, на которые в дальнейшем будет установлен короб рольставен.

Установка рольставен на оконный проем

Теперь можно приступать к установке короба. Для этого прикладываем его к закрепленным на стене шинам, с помощью уровня и отвеса выверяем его пространственное положение и по имеющимся отверстиям размечаем места сверления для дюбелей. Когда отверстия будут готовы, можно завинчивать дюбели и тем самым завершать монтаж рольставен. При этом равномерности и достаточности затяжки крепежных элементов стоит уделить особое внимание.

Если монтировать рольставни своими руками и неравномерно закрутить дюбели, то последние со временем могут привести к перекосу всей конструкции, а это приведет к ухудшению внешнего вида роллет и затруднит управление ими (станет слишком тугим ход, появится скрежет, стук и т.д.). Если остались небольшие щели, то от них можно избавиться путем шпаклевания.

Следующим этапом подсоединяются управляющие элементы. В соответствии к прилагаемой к рольставням инструкцией через ранее проделанное отверстие в стене к коробу подводится шнур, лента или вал, что зависит от особенностей выбранной схемы управления. Причем сантехнические рольставни не нуждаются в данном шаге, поскольку они устанавливаются непосредственно в комнату или в туалет, сводит всю систему управления ими к ручке или кнопке электродвигателя, размещаемым там же.

Правильная установка рольставней завершается сборкой их полотна. Собранное из ламелей полотно крепится к валу при помощи ригелей, после чего устанавливаются стопоры, регулирующие положение полотна в крайних верхних и нижних позициях. Затем к валу подключаются управляющие элементы и основную часть работ можно считать выполненной.

Окончательный этап – проверка

Когда установка рольставен своими руками будет завершена, их нужно опробовать и настроить. Для этого следует как минимум с десяток раз поднять и опустить их, контролируя плавность хода и вероятные шумы, свидетельствующие о заеданиях в системе управления.

Если с этим все нормально, то можно переходить к проверке фиксаторов или замков рольставен. Наконец, на короб надевается верхняя декоративная крышка, а с ламелей полотна удаляется упаковочная пленка. Кроме того, в целях безопасности стоит рассверлить шляпки крепежных элементов и закрыть их заглушками.

Видео: монтаж рольставен

что еще почитать:

vopros-remont.ru

преимущества и недостатки, виды, монтаж своими руками

Одной из наиболее надежной современной защитой окон и дверей жилой или коммерческой недвижимости являются рольставни.

В сравнении с альтернативными вариантами эта конструкция обладает рядом преимуществ и дополнительных функций, а ее монтаж можно осуществить самостоятельно.

 Посмотрите видео как выбрать рольставни

Особенности рольставней

Рольставни представляют собой разновидность роллетной системы жалюзи, состоящую из двух боковых вертикальных направляющих реек и полотна из ламелей, которые при открытии сворачиваются в виде рулона над дверным или оконным проемом.

Основные составляющие конструкции рольставней:

• полотно из одинаковых металлических ламелей;

• направляющие боковые рейки;

• короб, в котором размещается рулон полотна;

• механический или электрический привод с соответствующей системой управления;

• запоры и другие элементы блокировки.

Преимущества рольставней

1. Надежная защита от взлома. Сплошное полотно из металла практически невозможно взломать без применения металлорежущего инструмента, создающего большой шум и привлекающего внимание. К тому же такую систему можно оборудовать сигнализацией.

2. Высокая степень звукоизоляции, снижающая уровень шума внутри помещений на 20-30%.

3. Возможность регулирования уровня освещенности при помощи частичного открытия рольставней. Существуют также модели, где можно регулировать направление ламелей полотна рольставней.

4. Повышенная теплоизоляция моделей с утеплителем, снижающих потери тепла до 20%.

5. Эстетичность фасадного дизайна здания. Современные производители предлагают большой выбор рольставней с разнообразной цветовой гаммой и имитацией различных текстур.

Недостатки рольставней

1.Вес рольставней большого размера может создать дополнительную нагрузку на несущие конструкции и систему управления.

2. Металлические ламели, необработанные антикоррозийными средствами, подвержены негативному влиянию влаги.

Виды рольставней

Модели рольставней разделяются на различные виды и типы по различным параметрам и критериям.

Классификация рольставней по степени защиты

Существует 8 классов степени защиты рольставней, которые можно распределить на 3 общие группы:

1. Низкий уровень защиты (класс P1 и P2) – классические (или сантехнические) рольставни, защищающие помещения от шума, ветра, пыли. Обычно такие системы изготавливаются способом роликовой прокатки.

2. Средний уровень защиты (класс от P3 до P5) – прочные конструкции из стального профиля, также применяемого в производстве решеток, заборов, ворот. Надежно уберегают от взломов и несанкционированных проникновений.

3. Высокий уровень защиты (класс от P6 до P8) – бронированные пуленепробиваемые рольставни.

Виды рольставней по методу управления и материалу изготовления

По типу управления рольставни бывают:

1. Автоматические – приводятся в движение электроприводом посредством нажатия кнопок и клавиш системы управления или дистанционного пульта.

2. Механические или ручные – в движение приводятся вручную с помощью механической рукоятки.

По материалу изготовления:

• алюминиевые – легкие, нержавеющие конструкции с хорошими защитными и декоративными свойствами;

• стальные – прочные системы с высокой степенью защиты и звукоизоляции.

Способы монтажа рольставней

По виду монтажа рольставни бывают:

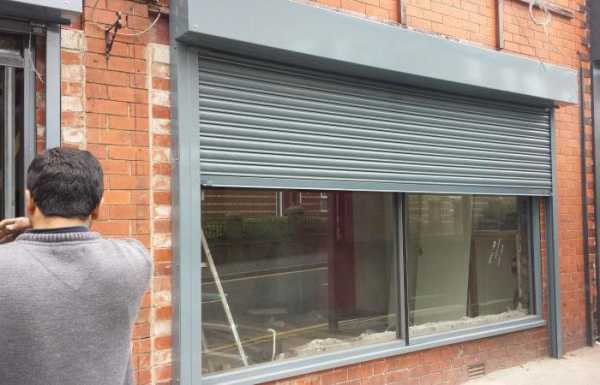

1. Накладные или наружные – самый распространенный вид конструкции. Роллетная система устанавливается снаружи проемов окон и дверей. Короб при таком способе монтажа устанавливается над проемом, выступающим над плоскостью фасада. Применяется для защиты уже вставленных окон или дверей. Возможен монтаж любого привода.

2. Встроенные рольставни – имеют более высокий уровень защиты, устанавливаются непосредственно в проем. Хорошо подходят для окон большого размера, так как короб и направляющие могут частично перекрывать доступ света. Чаще применяется электрический привод.

3. Комбинированный вид – требует отдельной ниши над проемом, что необходимо учесть на этапе планирования стройки. Такой способ монтажа позволяет применять несколько различных вариантов установки коробов и направляющих.

Инструменты и крепления для установки рольставней

Перед самостоятельным монтажом роллетной системы следует подготовить комплект инструментов и креплений.

Инструменты, которые могут пригодиться:

• дрели и перфораторы с наборами прочных сверл;

• строительный пистолет для заклепок;

• шуруповерты;

• кусачки, инструменты по резке металла;

• плоскогубцы, молотки;

• уровень, рулетки;

• тестер для правильной установки электропривода.

Крепления:

• набор пластиковых винтовых дюбелей, комплект стальных анкеров длиной от 3 см для распорок – для каменных, кирпичных и бетонных проемов;

• комплект стальных анкеров длиной от 6 см – для стен проемов с пустотами;

• набор саморезов – для работ с металлической отделкой проемов;

• наборы шурупов и стяжных шпилек – для работ с материалами из дерева.

Подготовка проемов

Перед монтажом конструкции рольставней необходимо произвести ряд измерений и подготовительных работ. Вначале надо измерить диагонали проема. Разница между их длиной должна быть менее 5 мм. При большей разнице проем надо выровнять по диагоналям, иначе герметичность рольставней может быть нарушена.

Следует также измерить с помощью уровня и отвесов ровность всех сторон проема по вертикали и горизонтали. Чтобы герметичность в дальнейшем не была нарушена, отклонения не должны превышать 1,5 мм на каждый метр.

Все обнаруженные сколы, неровности, щели и трещины необходимо убрать, выровнять откосы и отделать их штукатуркой.

Сборка и монтаж рольставней своими руками

Рассмотрим пошаговые действия при установке рольставней.

1. Подготовка направляющих реек:

• наносим метки для отверстий на рейках – первая должная быть от края на расстоянии 10 см, остальные ставят каждые 40 см;

• по разметке сверлят сквозные 8-ми миллиметровые отверстия;

• на верхней части боковых реек наносятся метки отверстий диаметром 11,8 мм, куда затем будут устанавливаться заглушки.

2. Этап сборки короба:

• к коробу прикладывается крышка и на каждой из сторон сверлится по два отверстия диаметром 4,2 мм, предназначенные для установки заклепок;

• при накладном варианте конструкции выбираем и отмечаем место для фиксации с обратной части короба, при встроенном виде монтажа – вверху короба;

• наносится разметка, а потом сверлятся 8-ми миллиметровые отверстия;

• сверлится еще одно отверстие, которое будет использовано при подключении привода;

• короб соединяют с боковыми направляющими.

3. Разметка под крепления:

• каркасная конструкция прикладывается к проему таким образом, чтобы все его элементы были на стенах;

• проверяем, чтобы короб был расположен строго горизонтально, а направляющие рейки вертикально, сравниваем длину диагоналей – допускается отклонение не больше 2 мм;

• наносим на стену отметки, точно повторяющие отверстия каркаса рольставней.

4. Отверстия крепежей:

• каркас убирается со стены и точно по меткам сверлятся отверстия;

• в стены устанавливаются дюбеля;

• сверлится отверстие под привод, в него устанавливают защитную пружину;

• внизу направляющих реек делают отверстия под запоры.

5. Монтаж каркасной конструкции:

• вначале каркаса снимается заводская защитная пленка;

• каркасная конструкция совмещается с метками отверстий и фиксируется саморезами.

6. Монтаж блока управления:

• наносятся разметки изнутри помещения;

• отверстия сверлятся согласно меткам;

• направляющие рейки и лентоукладчик крепятся к проему.

Технология монтажа полотна

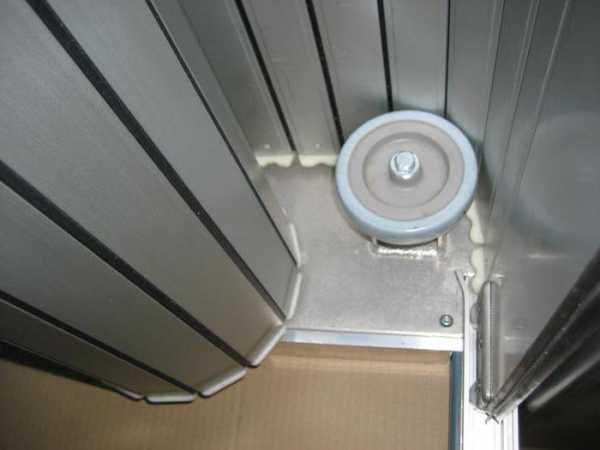

Вначале на отрезке полуметра друг от друга устанавливаются дистанционные кольца верхнего вала. Потом по обеим сторонам последнего профиля полотна крепятся ригели. Вал роллетной системы оборачивают полотном и устанавливают его края в пазы боковых реек. К верхней части роллетного полотна устанавливают и крепят пружины, которые затем фиксируются в отверстиях вала.

После монтажа полотна короб рольставней закрывают, снимают защитную пленку с их внешней части, ставят заглушки и герметизируют специальным силиконовым составом.

Установка электропривода

Электрический привод подключается к рольставням с автоматическим управлением на завершающей стадии монтажа роллетной системы. При этом следует соблюдать несколько правил:

• все соединительные элементы электрических схем обязательно помещают в распределительные изолированные коробки;

• для правильного расчета сечения провода надо учитывать мощность устанавливаемого привода, обычно он составляет минимум 0,75 мм;

• ни в коем случае нельзя использовать при подключении провода с оболочками из пластика;

• для подключения каждого из блоков автоматической системы управления применяется отдельный кабель.

Общие требования для качественного монтажа

Соблюдение нескольких простых правил при монтаже роллетной конструкции повысит ее функциональность и позволит избежать возникновения негативных моментов в ходе дальнейшей эксплуатации:

1. Короб следует устанавливать строго горизонтально.

2. Угол между коробом и боковыми направляющими рейками должен составлять 90°.

3. Направляющие рейки и короб должны быть ровными, их из

nastroike.com

Установка рольставен. Основные варианты монтажа роллет на окна и двери. Рольставни и ворота Монтаж Групп.

Типы установки рольставен

В зависимости от требуемой функциональности мы можем установить декоративные жалюзи-рольставни или защитные рольставни. Вы выбираете время и место.

В зависимости от пожеланий заказчика, технических особенностей конкретного объекта и проема, установка рольставен может быть произведена одним из следующих способов: накладной монтаж, встроенный или комбинированный. Подробнее смотрите нижепредставленную схему.

Чтобы заказать установку роллет на проем, вам необходимо вызвать нашего инженера для снятия размеров, оценки конструктивных особенностей и несущей способности материала стен, составления проекта. Для правильного и бесперебойного функционирования, крайне важно соблюсти допуски по габаритным размерам конструкции, а также произвести оценку нагрузки ставен на механизм, чтобы предложить оптимальное решение в плане управления рольставнями.

Этапы монтажа

Ниже мы предлагаем подробное описание с фотографиями, того, как производится установка роллетной системы с ручным приводом на проем с пластиковой дверью. Рольставни на пластиковые окна могут быть установлены по схожей схеме.

Важно отметить, что это лишь упрощенная схема одного из возможных вариантов монтажа.

Данное описание не может служить инструкцией для самостоятельной установки, поскольку в каждом конкретном случае проектное решение, крепежные элементы и этапы сборки могут отличаться, а несоответствие крепежа расчетным нагрузкам — верный путь к выходу изделия из строя и непредвиденным ситуациям.

	Этап 1. Приемка изделий, комплектация. При доставке: проверьте полную комплектность системы и готовность ее к монтажу. В обязательном порядке должны присутствовать следующие элементы: Механизм управления; Привод; Направляющие; Защитный короб; Барабан; Защитное полотно.
	Этап 2. Отверстия под крепеж На направляющих через каждые 40-50 см оставляются метки для крепежных отверстий. Сверлом с небольшим диаметром производится сквозное высверливание отверстий в направляющем полотне. Диаметр сверла нужно подбирать таким образом, чтобы рабочая часть крепежа (например, самореза) свободно проходила через отверстие, а шляпка — надежно фиксировала планку.
	Этап 3. Сверление внешней поверхности планки Для того, чтобы обеспечить сквозное прохождение крепежа сквозь внешнюю поверхность направляющей планки и создать удобство при креплении, отверстие рассверливается с внешней стороны сверлом по металлу большего диаметра. Обращаем еще раз внимание на то, что данной процедуре подвергается только внешняя часть планки.
	Этап 4. Выравнивание в проеме Важно обеспечить выравнивание конструкции по уровню, как по горизонтали, так и вертикали. Еще на предварительном этапе проверяется наличие дефектов и неровностей стен. В случае существенных перепадов и неровной геометрии проема на который (или в который) монтируются рольставни, он должен быть выровнен, для обеспечения плотного прилегания направляющих. При их установке, должны быть строго соблюдены требования  по параллельности друг другу и вертикальности по уровню!
	Этап 5. Разметка для бурения в стене Выставив конструкцию по уровню, производим разметку мест крепления и бурения сквозного отверстия для привода в стене. Для этого, в местах, где должен быть крепеж (отверстия под дюбеля) карандашом оставляются метки. По краю короба, к которому ближе всего находится отверстие для управляющего механизма, карандашом также оставляются метки (для удобства разметки оставьте две длинные полосы).
	Этап 6. Отверстие для привода Рассчитайте расстояние от края короба до отверстия. Спроецируйте его расположение на стене (где мы до этого делали разметку линиями).
	Этап 7. Разметка отверстия для привода Выполните разметку на стене для бурения сквозного отверстия для привода.
	Этап 8. Перфорирование отверстий Перфоратором с установленным буром небольшой длины произведите бурение отверстий под дюбели крепежных элементов направляющих (и короба, при необходимости). Буром, с достаточной рабочей длиной, произведите сквозное (на всю толщины стенки) бурение отверстия для привода.
	Этап 9. Установите механизм управления Установите механизм управления в стене. Поставьте конструкцию роллет в сборе.
	Этап 10. Крепеж роллетных направляющих После того, как все механизмы собраны в единую конструкцию, производится фиксация роллетной системы. Крепежные элементы подбираются в соответствии с типом материала стены, особенностью конструкции и техническими характеристиками защитной рольставни.
	Этап 11. Установка аксессуаров Закрепив все элементы на проеме, производится установка аксессуаров и комплектующих, декоративных заглушек и накладок.
	Этап 12. Финишная отделка По завершении всех работ, производится косметическая заделка швов и гидроизоляция щелей, дабы: предотвратить проникновение влаги внутрь конструкции и образование наледи; сберечь элементы от коррозии в местах сверления.

Примечание: при установке конкретной системы роллет с соответствующим, в том числе, автоматическим, электроприводом, появляются дополнительные этапы. Кроме того, в данном описании опущены некоторые мелкие, но тем не менее, важные моменты монтажа конструкции. Это сделано для облегчения понимания самого принципа установки. Еще раз напоминаем: этот план работ приведен лишь как общее описание основных этапов и не должен быть использовано как инструкция к действию.

Смотрите также:

www.rolstavni-vorota.com
