Как правильно выбрать тепловую завесу
Тепловая завеса на сегодняшний день уже достаточно распространенный и популярный отопительный прибор во многих магазинах, гаражах, СТО, офисных зданиях и других помещениях.
Если вы решили установить такое устройство, но еще не определились какую модель выбрать, давайте подробнее рассмотрим все вопросы по разновидностям и особенностям отдельных видов.
Тепловая завеса — что это такое?
В первую очередь запомните, что завеса это дополнительный, а не основной отопительный прибор. Его главная задача — создать невидимый барьер из мощного воздушного потока.
Благодаря этому, в зимний период, холодный воздух попросту не сможет проникнуть внутрь помещения через дверные или оконные проемы.
Где это требуется? Конечно же не в домашних условиях, а там, где происходит частое открывание закрывание дверей — магазины, автомастерские, супермаркеты, школы и т.д.
Тем не менее, иногда попадаются владельцы частных домов, которые хотят смонтировать подобные устройства при входе в дом, например вместо второй двери. Образуя тем самым, некий тамбур. Либо вообще, сразу же на входе.
Не советуем этого делать, так как штука эта довольно шумная и будет вас сильно раздражать.
Такие устройства актуальны в целях энергосбережения больших отапливаемых помещений с плохой теплоизоляцией. Завеса установленная в правильном месте, поможет в некоторой степени ликвидировать основные мостики холода и больше не топить улицу.

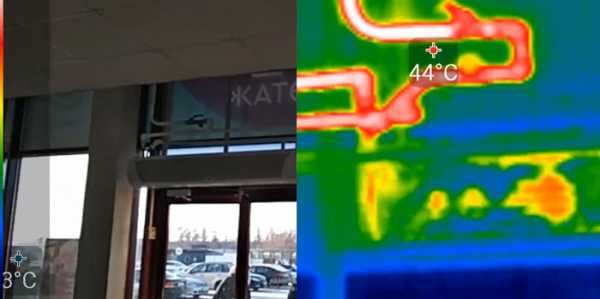

Выяснить какая стенка или проем теряют больше всего тепла, можно при помощи тепловизора.
Кстати, работают тепловые завесы не только зимой, но и летом.

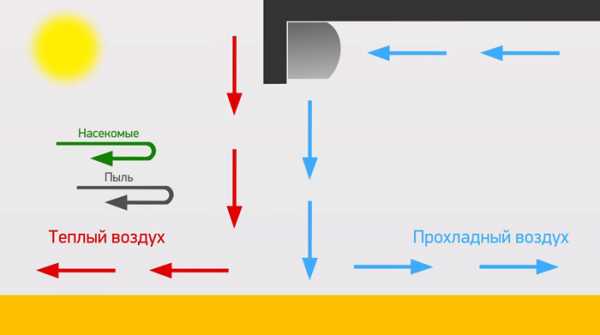

В летний период, отсекающий поток воздуха от них, поможет удержать прохладу внутри здания, созданную за счет кондиционеров.
Принцип работы

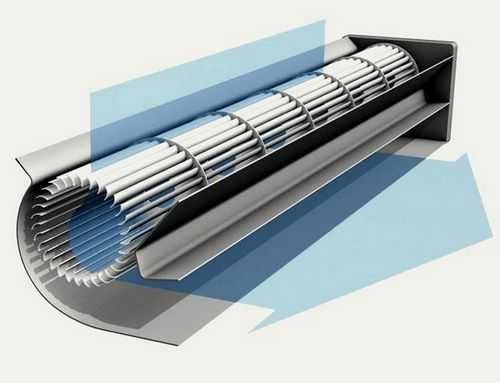

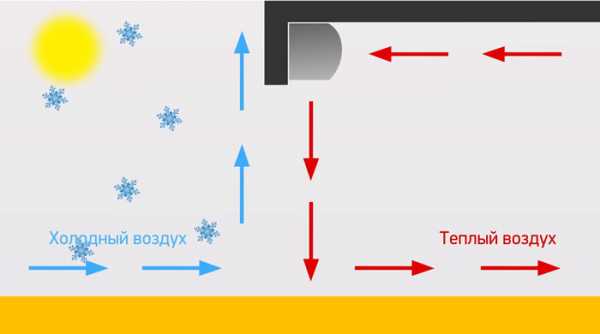

Как же все это работает? Данное оборудование по принципу действия напоминает тепловой вентилятор.
Потоки воздуха и там, и там, проходят через нагревательный элемент.
Есть конечно модели и без обогрева. Но они зимой создают ощущение дополнительного сквозняка и невольно отталкивают покупателей и гостей, пришедших в ваше здание.

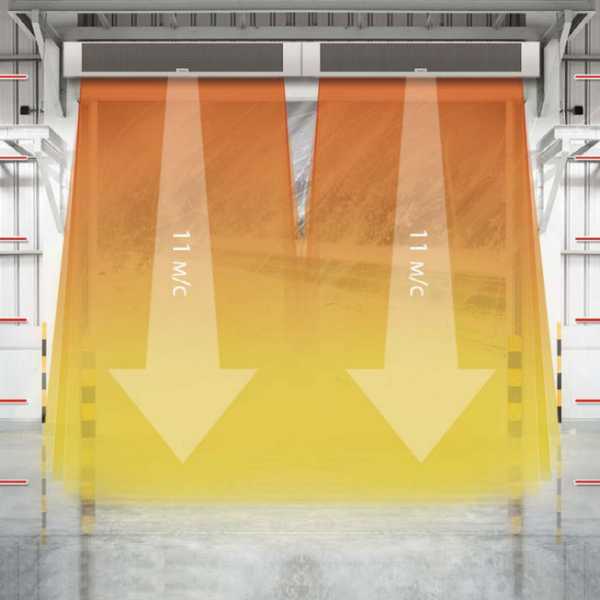

Главное отличие завесы от дуйчика, заключается в узконаправленности воздушного потока — строго вдоль плоскости проемов, у которых установлено оборудование.
Тем самым и создается мощный воздушный барьер для наружного воздуха. Это можно продемонстрировать на температурной диаграмме.

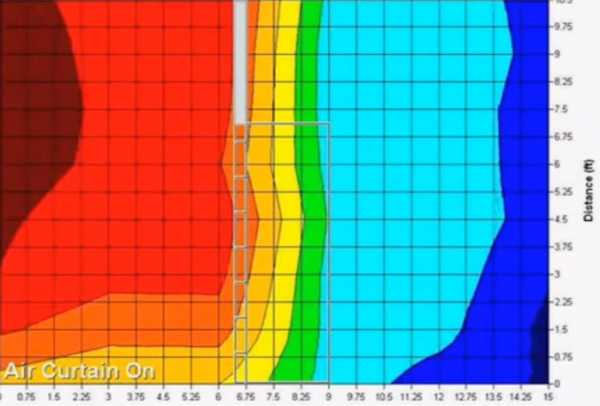

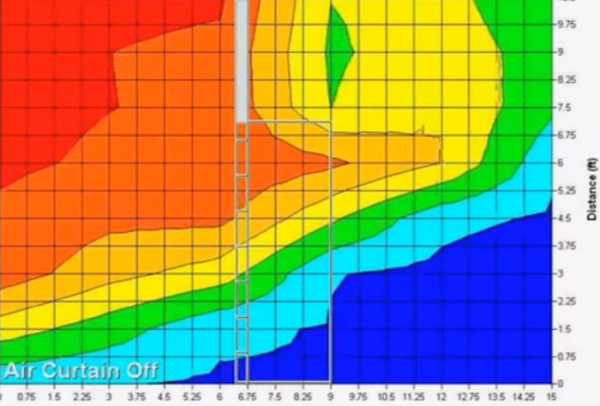

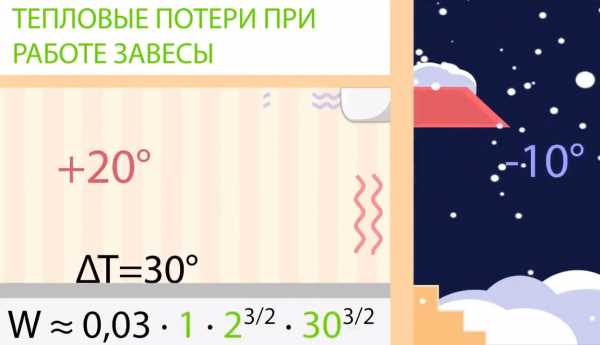

На втором, в районе двери поставили завесу и снова провели замеры. Взгляните на отличия.

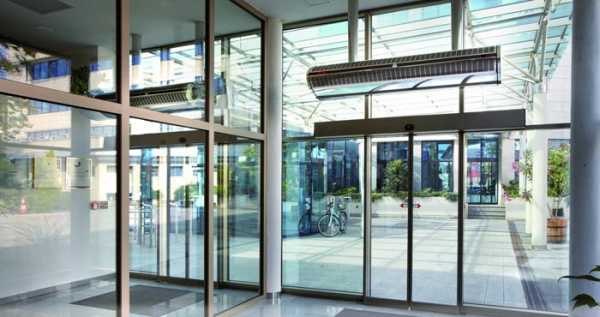

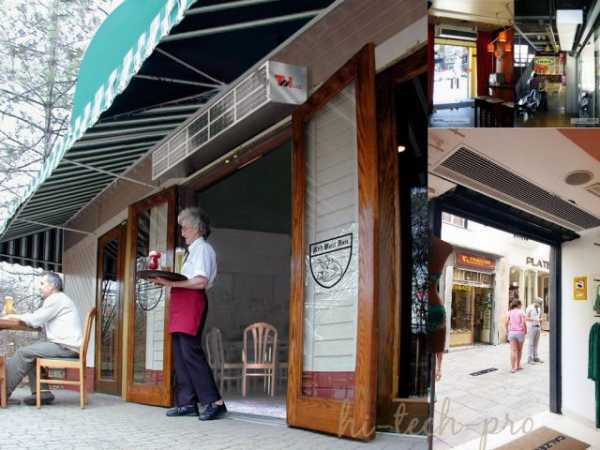

Область применения подобных аппаратов очень большая, начиная от маленьких продовольственных магазинов, и заканчивая большими складами и производственными цехами.
Летом, кроме сохранения прохлады, завесы также защищают от проникновения пыли, надоедливого тополиного пуха, выхлопных газов и других неприятных запахов с улицы.
Вдруг, недалеко от вашего здания, проходит канализация или расположена мусорка. От всего этого тоже спасет данный агрегат. Так что тепловым воздействием его функционал не ограничивается.
Виды и отличия
В чем принципиальное отличие одних моделей от других? Во-первых, их подразделяют по напряжению.- однофазные 220В
Это самые компактные аппараты. Их монтируют на высоте не более 3-3,5м.
Ширина таких устройств около 1м, что как раз укладывается в ширину стандартного дверного проема. Если ваш проем шире, можете поставить несколько штук в ряд.
Модели до 3квт подключаются через обычную вилку и розетку. А от 5квт и выше, уже через отдельный кабель и силовые клеммники.
- трехфазные 380В
Это уже более мощные тепловые завесы для обогрева серьезных помещений.
В некоторых случаях, если позволяет сечение питающего кабеля, и у вас нет в наличии трехфазного напряжения, подключение завесы 380В переделывают и подсоединяют на одну фазу. Ставят перемычки на соответствующих клеммах, тем самым подавая одноименку на все тэны.
Правда стоит сделать оговорку. Здесь речь идет об относительно небольших нагрузках 6-9квт. Все что выше 10квт, нужно подключать строго на 380V.
Даже если и кабель у вас «толстый», то перекос напряжения по этой фазе от такой нагрузки, будет очень существенным и ни к чему хорошему не приведет.Во-вторых, завесы делятся по способу монтажа. Самые популярные — горизонтальные.

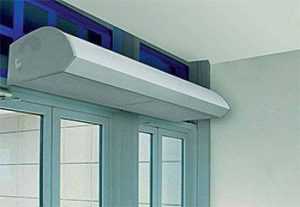

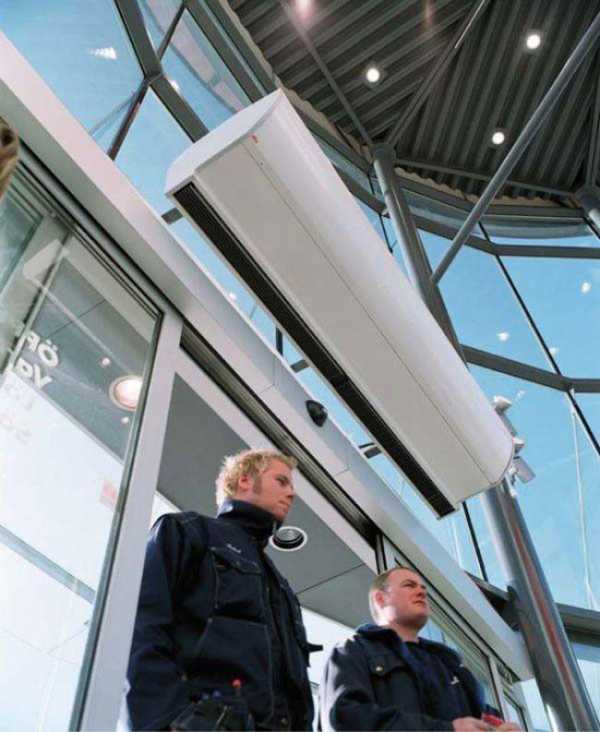

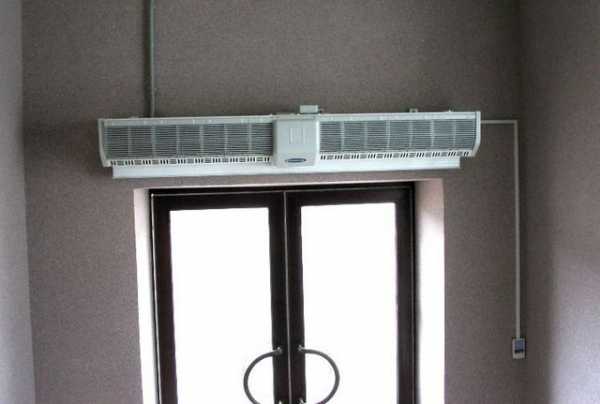

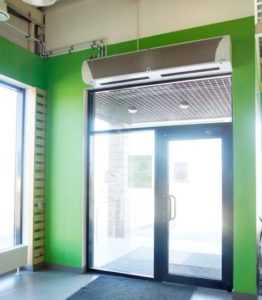

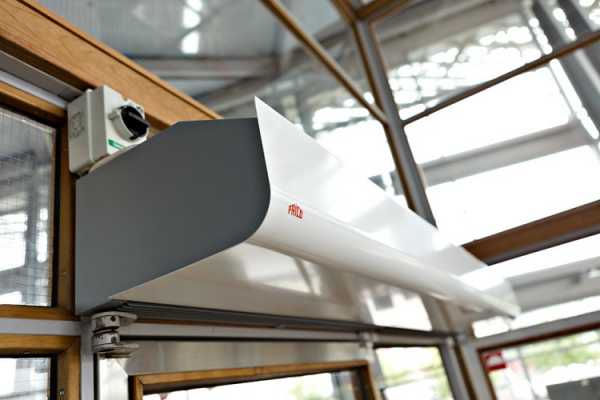

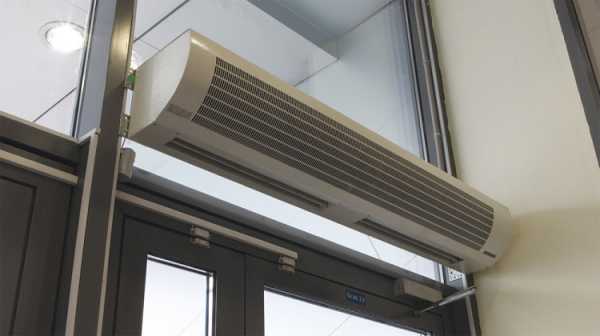

Они монтируются над проемами и обеспечивают воздушный поток сверху вниз. Если проем достаточно широкий, монтируют несколько штук.
Самое главное запомните, что завесы у которых указан горизонтальный способ установки, запрещено монтировать вертикально.
Это выведет из строя подшипники вентилятора и непредсказуемым образом скажется на приборе в целом. Да и гарантии вы лишитесь.

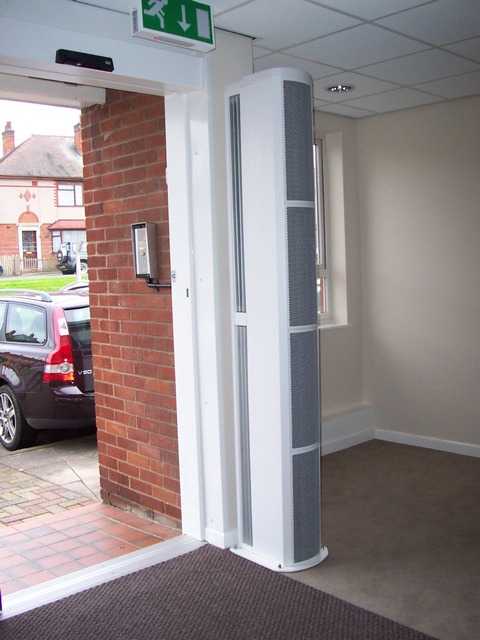

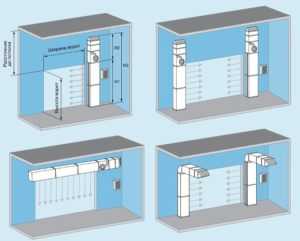

Вертикальные агрегаты, редкий экземпляр в небольших зданиях. В основном их покупают, если нет возможности установить горизонтальные. Монтируются они по бокам от входного проема.
Высота вертикальной завесы должна быть не менее 80% от общей высоты всего проема. Иначе никакого эффекта сохранения температуры вы от нее не получите.

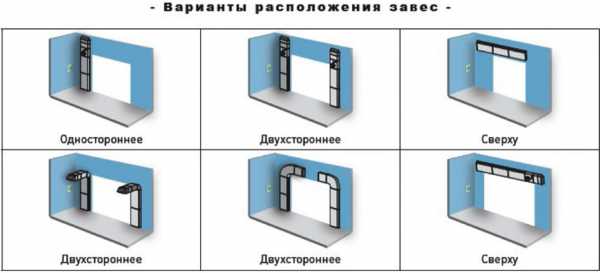

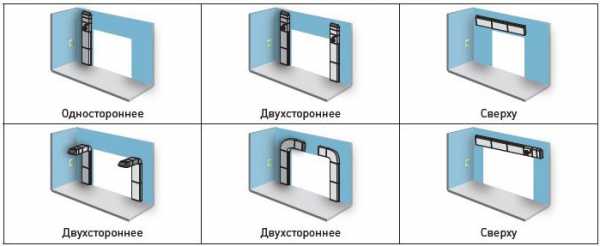

Вообще вариантов монтажа может быть великое множество, а если вы в дальнейшем планируете изменять место установки, то выбирайте универсальные модели. Они монтируются как вертикально, так и горизонтально.

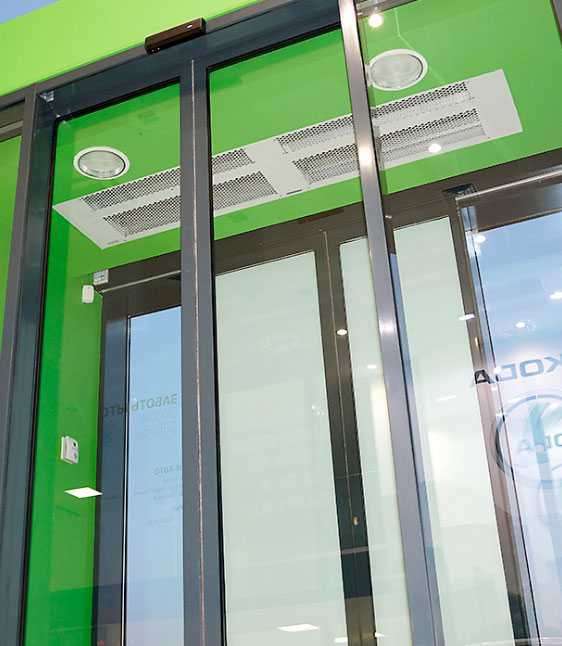

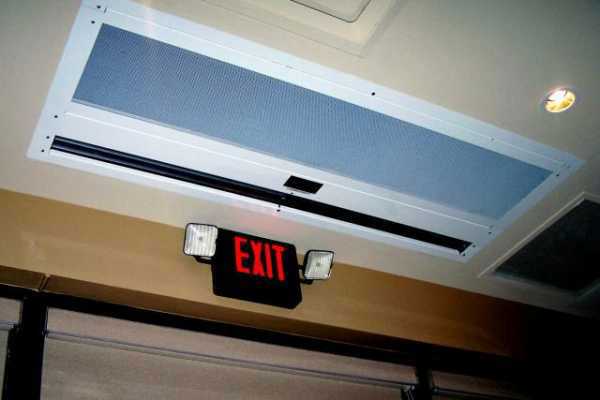

Еще есть завесы скрытой установки. Они целиком прячутся за подвесной потолок, а наружу выводится только решетка выдува.

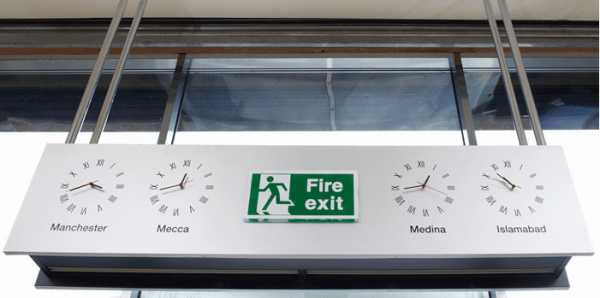

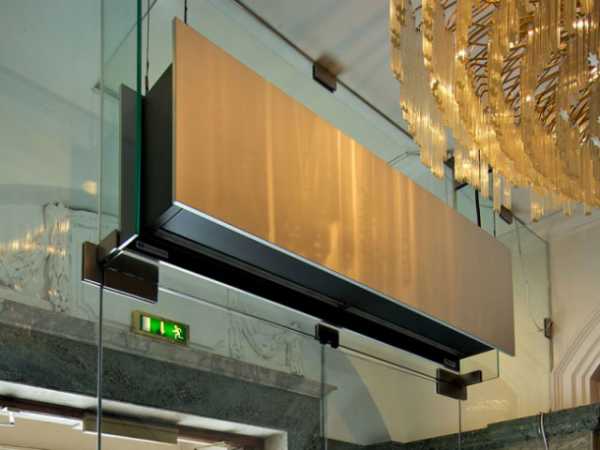

Но и обычный габаритный аппарат при грамотном подходе можно очень красиво облагородить.
Также тепловые завесы отличаются между собой по типу теплообменника. Грубо говоря, каким способом они нагревают воздух.

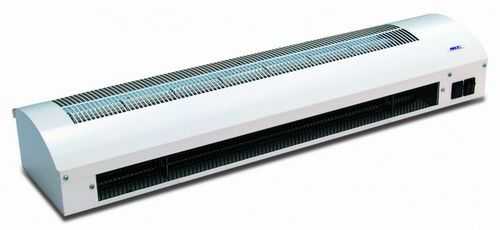

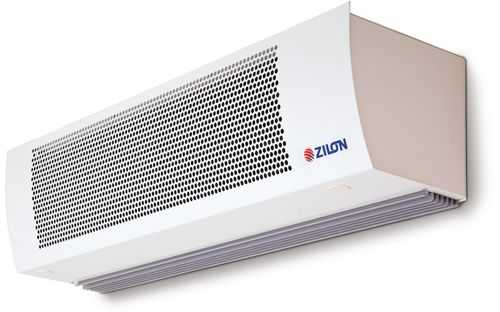

- электрические завесы
Электрические самые популярные. Они легко монтируются и обслуживаются. Их можно установить в любом месте, и не только над дверным проемом.
В них в качестве нагревательного элемента используется ститч или тэн.

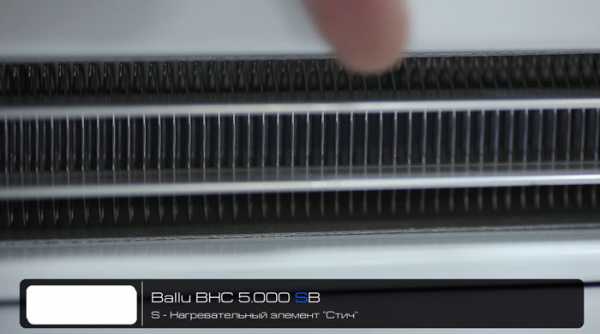

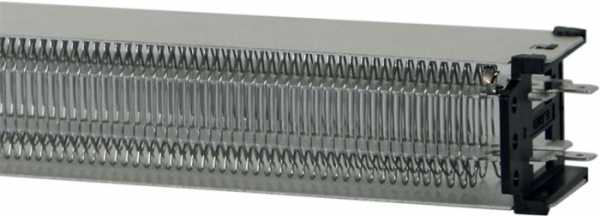

Ститч — это спираль из проволоки, которая расположена непосредственно перед самим соплом.

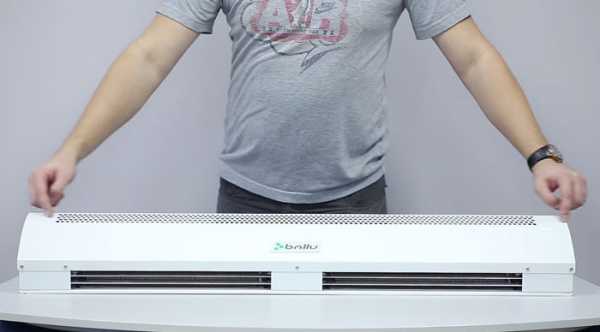

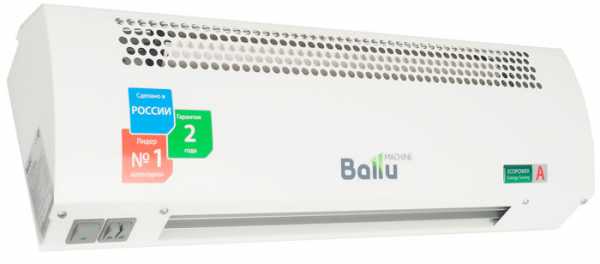

У производителя Ballu такие аппараты в своем названии имеют букву S.
Монтаж таких моделей осуществляется только горизонтально.
Преимущества ститча:
- очень быстрый нагрев
- сравнительно небольшая цена
Недостатки:
- маленький срок службы

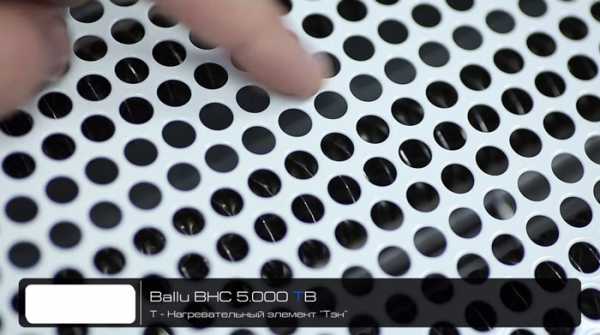

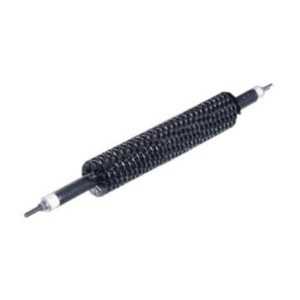

Тэн представляет из себя металлическую трубку с нагревательным элементом внутри. В названии таких завес присутствует буковка Т.
Завесы снабженные тэном, производительнее и долговечнее, чем ститч модели. Соответственно они и дороже.
Самое главное их преимущество — возможность монтажа как горизонтально, так и вертикально.

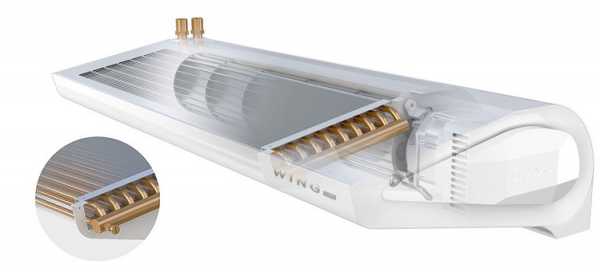

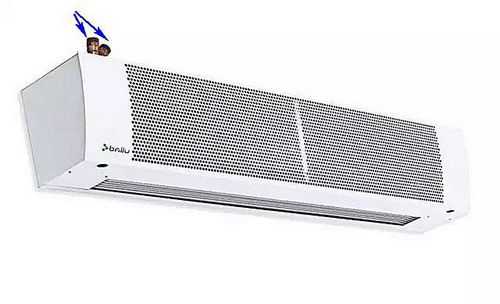

Водяные завесы
Эти разновидности подключаются к общей системе водяного отопления. Теплоноситель циркулирующий через калорифер, отдает свою тепловую энергию воздуху, который проходит через него.
Достоинства:
- значительная экономия электроэнергии
Для их работы напряжение требуется только для вентилятора. Никаких мощных тэнов.
Хотя они и стоят гораздо дороже, но при частой эксплуатации, такие аппараты отбивают свои затраты в первый же сезон.
- большая тепловая мощность

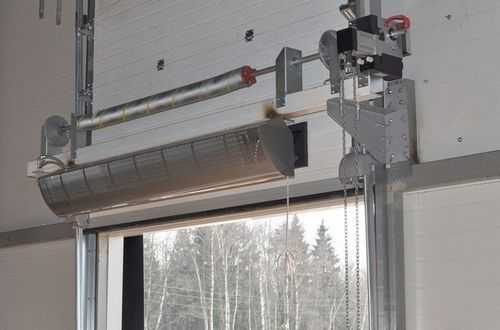

Именно их ставят в больших промышленных и складских помещениях.
Недостатки:
- сложность монтажа и обслуживания
- не редко забиваются трубки и прекращается циркуляция
Правила выбора — цифры, расчеты
Что нужно знать чтобы сделать правильный выбор? Замерить ширину и высоту дверного проема. По полученным данным и подбирается аппарат.

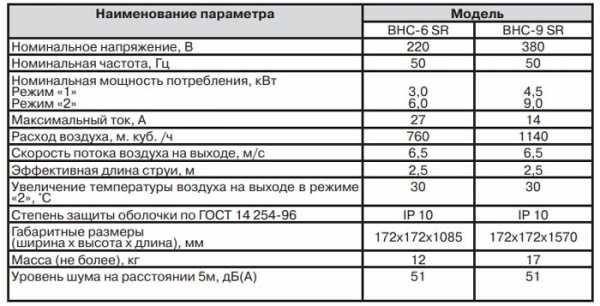

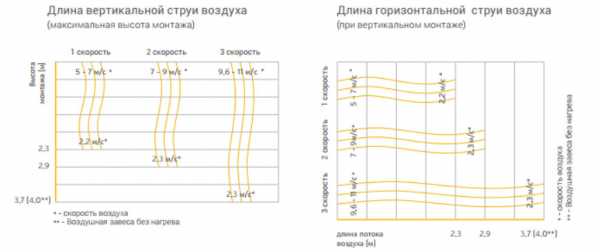

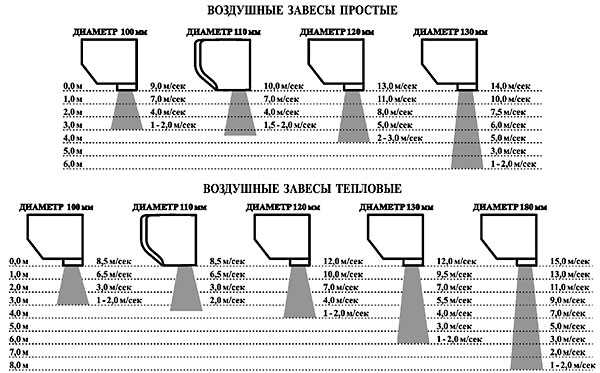

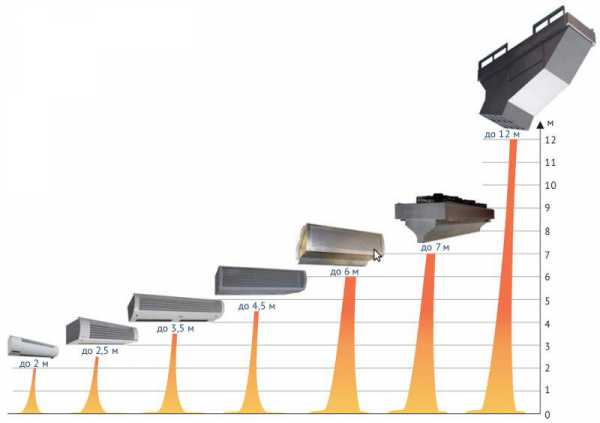

С оптимальной высотой все достаточно просто. Она обычно указывается в технических данных и паспорте устройства. Ищите такой параметр, как эффективная длина струи.
Максимальная высота установки должна быть больше или равна этой самой эффективной длине струи.
При вертикальном расположении берется в расчет ширина проема.
Главная задача при подборе той или иной модели — обеспечить скорость воздуха возле пола или в конце двери (вертикальный монтаж) более 2м/с.
При подборе ширины завесы придерживайтесь аналогичного правила.
Ширина тепловой завесы должна быть либо равна, либо немного превышать дверной проем.
При этом обращайте внимание именно на ширину сопла, откуда вылетает воздух, а не на общую ширину корпуса. Во многих аппаратах сопло занимает не более 70-80% всей длины.
Сбоку от него могут располагаться кнопки включения и выключения, либо просто кусок закрытого пластика.
Естественно, что с этих боковых мест, никакого полезного теплового воздушного потока вы не получите.
Иногда существует вариант, когда в качестве экономии, все таки устанавливают завесу чуть меньше общей ширины проема. Все таки воздушный поток идет сверху не строго параллельно, а с нескольким расширением к низу (на 10-15%).
Но для такого монтажа должно быть соблюдено несколько условий:
- отсутствие сквозняков
- наличие тамбура
- минимальная проходимость через дверь
Не у всех совпадают эти требования, поэтому лучше всего придерживаться основного правила.
Например:
- ставите вы завесу только для отсечения холодного воздуха или хотите с ее помощью еще и поднять немного температуру
- хорошо ли отапливается помещение
- какая проходимость через проем
Например, для небольшой кафешки с тамбуром, вам хватит и 3-х киловаттной модели. А вот для магазинчика той же площади, с теми же дверями, уже потребуется от 9квт и выше.
Если не сильно вдаваться во все сложности, то можете взять на вооружение следующую формулу: 1квт=10м2

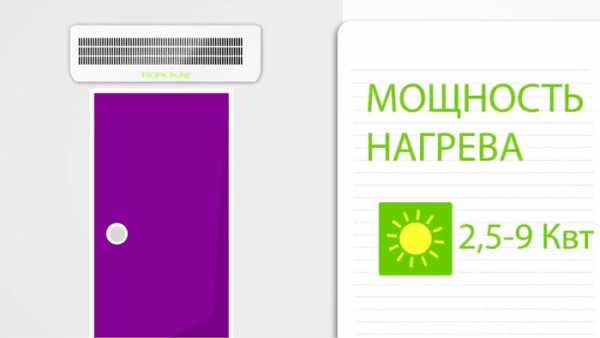

Согласно ей, для стандартного дверного проема, подойдет завеса с высотой монтажа 2-2,5м и тепловой мощностью от 3-х до 5квт. Воздухопроизводительность модели при наличии обычных дверей должна составлять до 900 м3/ч.
При нестандартных размерах проема исходите из следующих данных:
- до 400м3/ч на 1м2 при потолках до 3м
- до 600м3 на 1м2 при потолках выше 3м
Еще при выборе не забывайте момент, что данная штука является довольно шумной. Если вы планируете установить завесу в кафе или ресторане, где у вас будет приятная музыка, то без тамбура вам никак не обойтись.
Иначе шум и гул от вентилятора будет раздражать как ваших работников, так и посетителей. Весь эффект от сохранения тепла будет нивелирован.
Еще в ресторанах и кафешках обычно монтируют мощные системы вентиляции и вытяжки. Так вот, если большая часть свежего воздуха в помещение попадает через дверь, никакая тепловая завеса не спасет от проникновения холода.
Внутри будет постепенно образовываться область разряженного давления, и воздух с улицы по любому будет засасываться в такой «вакуумный» карман, какую бы мощную модель вы не выбрали.
Частые ошибки
1Неправильная установкаТепловую завесу нельзя повесить просто так, как вам угодно. Здесь должно выполняться правило, согласно которому, около трети всего воздушного потока от завесы, должно уходить наружу.

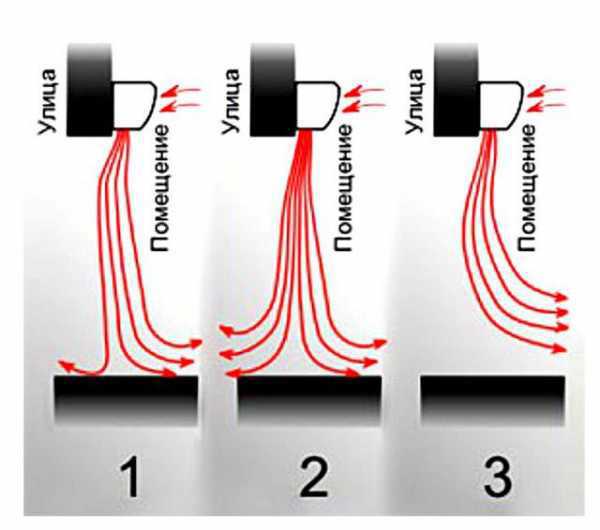

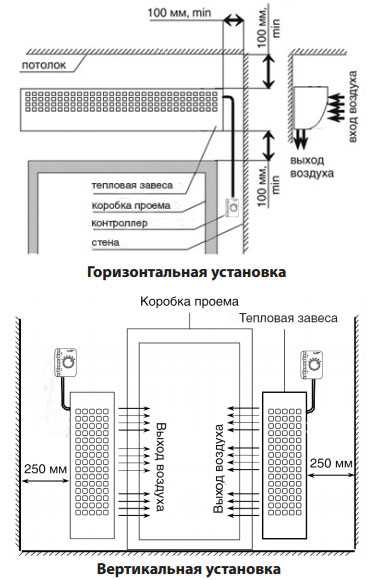

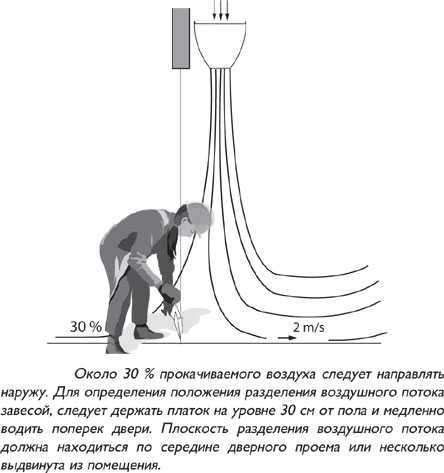

Чтобы не наделать ошибок, придерживайтесь рекомендаций на рисунке ниже.
При необходимости, в целях регулировки, изменяйте угол наклона аппарата.
2Выбор и монтаж горизонтальной модели в вертикальном положении. 3Слишком большая высота установки при недостаточной мощности.
4Переделка и подключение мощной завесы 380В на 220В без учета сечения кабеля и повышения общей нагрузки на щитовой.
5Игнорирование сквозняков в помещении.Если упустить данный факт и подбирать аппарат, только руководствуясь шириной и тепловой мощностью строго по м2, то завеса не будет справляться со своими обязанностями.
Когда у вас в помещении есть вторая дверь или открытый проем без завес, то весь эффект отсечения холодных потоков будет нивелирован. В этом случае изначально нужно выбирать тепловую завесу с запасом по мощности.

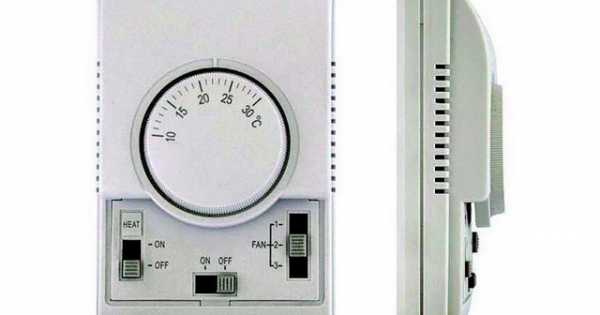

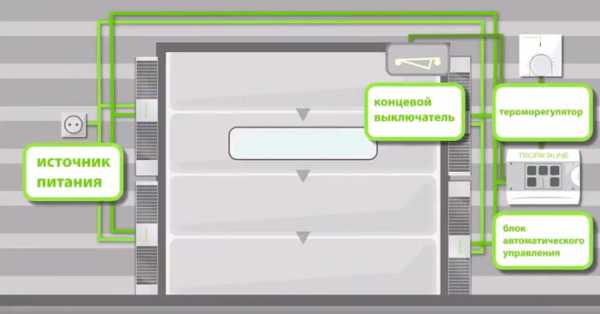

Хотите хоть как-то сэкономить и не переплачивать за эл.энергию? Тогда поставьте и подключите завесу через концевой выключатель.

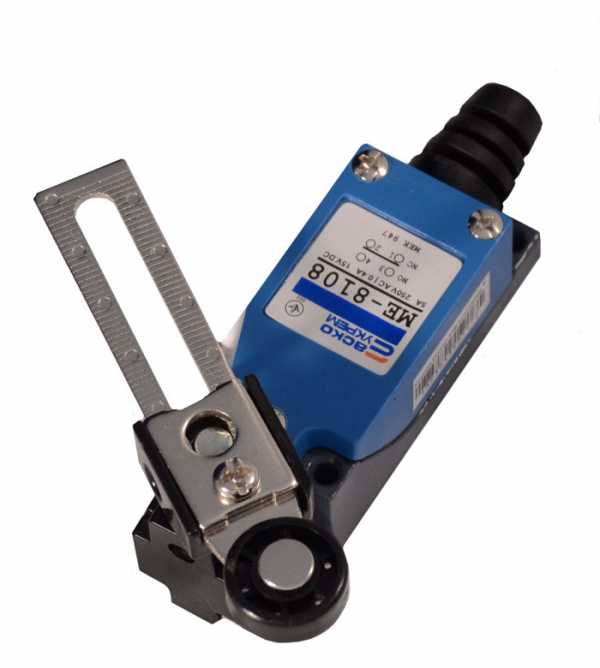

Что это такое? Это специальный выключатель, который замыкает свои контакты при открывании дверей. Зашел посетитель — завеса включилась. Закрыл за собой дверь — автоматически выключилась.
Многие до сих пор заблуждаются, предполагая, что установив завесу, у них в помещении сразу станет тепло. Запомните, что это в первую очередь не отопительный, а отсекающий прибор.
Его задача отсечь холодный воздух с улицы и не дать температуре в помещении упасть за счет перемешивания с наружными потоками. Тепловая завеса не повысит вам температуру внутри, если у вас все плохо с отоплением и нет других источников обогрева.
Также не стоит ее путать с тепловой пушкой. У них совершенно разные скорости обдува и нагнетания температуры.
Ну и не допускайте ошибку думая, что данный прибор предназначен только для зимы, а летом он будет бесполезен. Если уж купили этот аппарат, то используйте его по максимуму и в летние жаркие деньки.
Выше описывались варианты такого применения.
Статьи по теме
domikelectrica.ru
Тепловая завеса на входную дверь: типы, выбор
Лето радует нас всего три месяца. На смену ему приходит осень и зима, заставляя задумываться, как сохранить тепло. Особенно это касается помещений с большой проходимостью, когда уличный воздух постоянно попадает внутрь вместе с посетителями. Помочь в этом случае может тепловая завеса на входную дверь.
По законам физики: теплый воздух вытесняется более тяжелым холодным потоком. В итоге при открытых дверях работа отопительной системы помещения может быть сведена к нулю. Тепло вырывается наружу, и помещение быстро охлаждается. Особенно это актуально для заведений, которые постоянно открыты для посетителей. Двери кафе, магазинов, больниц, салонов красоты не в состоянии уберечь нагретый воздух. Внутри здания гуляют сквозняки. В ресторанах часто запахи кухни разносятся по залу.
Принцип действия
Если создать более сильное давление узконаправленного потока воздуха, то он станет преградой на пути теплых масс, стремящихся наружу. Именно этот принцип используется в тепловых завесах при обогреве помещения. Однако это не все способности создаваемого воздушного барьера.
В летнее время при помощи этих приборов достигается обратный эффект – благодаря им сохраняется прохлада в комнате. Иногда с их помощью можно избежать необходимости устанавливать кондиционер.
Воздушные завесы защищают помещения не только от холода, но и от загазованности, пыли, насекомых. Они отгораживают помещения, где необходимо сохранить холод (производства, морозильные камеры, склады).
Их хорошо использовать в качестве преграды для табачного дыма. Воздух из курительной комнаты не выходит в общественную зону.
Принцип работы и функции тепловой завесыМногофункциональность
Преимущества использования тепловых завес:
- разграничивают пространство с разным микроклиматом;
- позволяют поддерживать постоянную температуру внутри помещения;
- не допускают проникновения с улицы пыли, снега, выхлопных газов;
- сводят к минимуму потери тепла;
- позволяют сэкономить на отоплении;
- исключают сквозняки;
- ускоряют просушивание помещения;
Типы

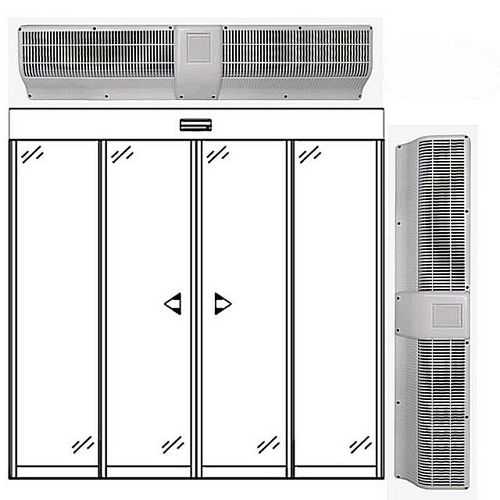

По конструкции тепловые завесы могут быть рассчитаны на три варианта установки:
- вертикальную;
- горизонтальную;
- скрытую.
Преимущественно их устанавливают над входной дверью, реже – сбоку. Если требуется более мощная преграда, то блоки располагаются по обеим сторонам от двери. А если нужно скрыть прибор, то монтируются внутрь стены.
Варианты установки тепловой завесыТакже тепловые завесы классифицируют по типу теплообменника.
- Электрические завесы
Такой блок легко установить. Он надежен, эффективен и дает возможность плавно регулировать переход от потока горячего воздуха к холодному и наоборот. Минус электрического отопления в дороговизне, но есть способы сэкономить, о которых смотрите в этой статье.
В классических моделях для нагрева использовались спирали. Однако при их работе сжигается кислород. Воздух в помещении становится сухим. Поэтому сейчас их используют только с внешней стороны здания или для кратковременного нагрева.
Чаще применяются воздушные ТЭНы, так как в них сводится на нет проблема сжигания кислорода за счет изолированности нагревателей. Также они сравнительно недорогие.
Есть еще электрические тепловые завесы с пленочными нагревателями, отличающиеся быстрым нагревом воздуха. Минус – высокая стоимость прибора.
- Водяные завесы
В моделях такого типа предусмотрено подключение к водопроводной системе. Это экономит расход электроэнергии, которая идет только на обслуживание вентилятора. Минусом водяных приборов является сложность монтажа, необходимость дополнительного оборудования. Если электрическую тепловую завесу можно установить над входной дверью самостоятельно, то подключением водяного блока должен заниматься специалист.

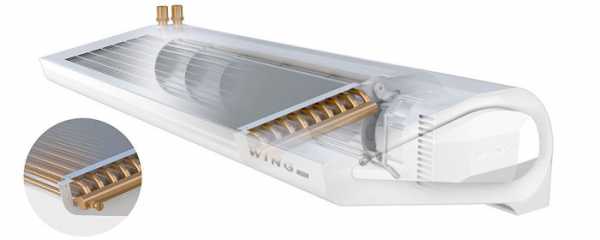

Водяная тепловая завеса Wing W100- Газовые завесы
Модели с газовым обогревом используются на производстве. В эксплуатации по затратам ресурсов (газа) они дешевле, нежели установка электрических. Однако в жилых помещениях использование газовых приборов небезопасно.
Они идеальны для:
- заводов;
- складов;
- птицеферм;
- помещений, где содержатся животные;
- гаражей;
- салонов автосервиса;
- железнодорожных вокзалов;
- аэропортов.
Для работы используется сжиженный или природный газ.
Как выбрать нужную модель
После того, как место для блока тепловой завесы определено (горизонтальное или вертикальное расположение), необходимо изучить характеристики той или иной модели.
Характеристики:
- длина блока;
- тепловая мощность;
- потребляемая мощность;
- присутствие встроенного фильтра от пыли;
- возможность дистанционного управления;
- наличие защиты от перегрева, короткого замыкания;
- электронная регулировка работы вентилятора;
- внешний вид.
Размеры

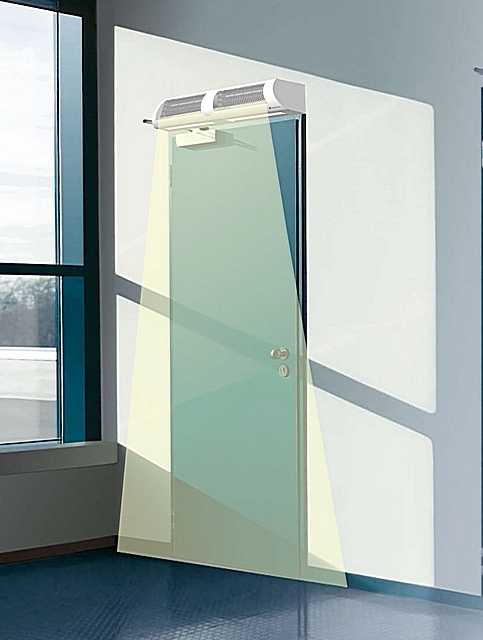

От размера прибора зависит ширина потока воздуха. Тепловая завеса должна создавать преграду на всей площади дверного проема. Неправильный выбор или некорректная установка блока «сведет на нет» все усилия.
Ширина создаваемого потока должна быть немного больше просвета дверей, иначе не будет хорошего результата.
Если остается даже небольшое расстояние, не попадающее в зону охвата тепловой завесы, необходимо приобрести два прибора для установки вплотную друг к другу.
Мощность потока
Плотность и скорость потока зависят от характеристик турбины.
Для удобства покупателя производитель прописывает в технической документации тепловой завесы, для каких по размеру проемов она предназначена.
Перед тем как идти в магазин, достаточно измерить расстояние между вертикальными поверхностями там, где требуется создать завесу.
Потребляемая мощность
Другим параметром при выборе является потребляемая мощность.
Надо учитывать возможности системы электропитания в помещении, где будет установлена тепловая завеса.

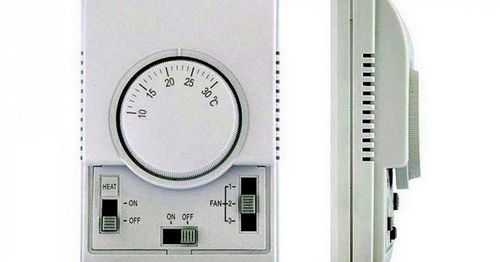

Если модель снабжена термостатическим датчиком, то за необходимостью включения и выключения блока будет следить автоматика. Это поможет расходовать электроэнергию экономно.
Дополнительные функции
Чтобы использование было комфортным, предусмотрено дистанционное управление. В этом случае в комплект входит блок управления. Он размещается рядом с блоком тепловой завесы на стене.
Некоторые ошибки при монтаже
Воздушный поток внутри помещения, встречаясь с преградой, которую образует тепловая завеса, отражается обратно. При этом примерно одна четверть потока уходит наружу. Если создается завеса слишком большой мощности, поток разбивается. Из помещения уходит уже больше воздуха, и в этом случае работа прибора не оправдана.
Если выбрана малая мощность потока, у пола открывается просвет, через который проникает уличный воздух.
Ещё одной грубой ошибкой является установка горизонтальных приборов в вертикальном положении.
Если известны размеры проема входной двери под тепловую завесу и необходимая мощность, то выбрать и установить прибор не составит труда.
Интересные материалы нашего портала
www.domskotlom.com
Тепловая завеса на входную дверь
Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери.
Особенно это касается тех построек, в которых, по тем или иным причинам, входные двери открываются очень часто или даже длительное время остаются в открытом положении.
Тепловая завеса на входную дверь
Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение. С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.
Для чего нужна тепловая завеса
Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.

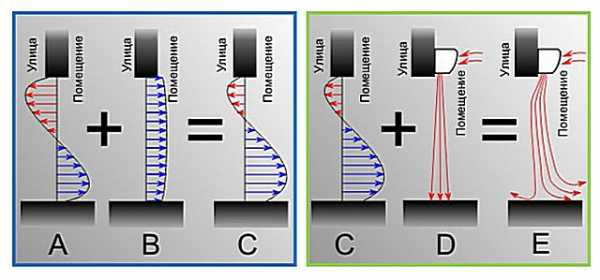

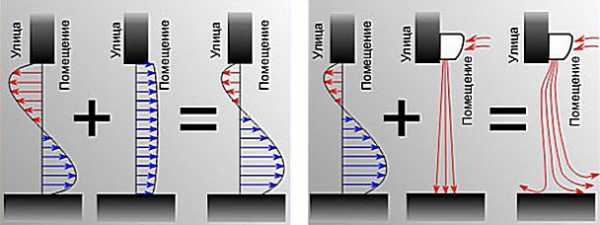

Схема, показывающая необходимость тепловой завесы
На фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый. При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.
К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.
В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» — «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую. Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».
А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).
Как такой эффект можно использовать?
Тепловая воздушная завеса способна выполнить несколько функций
- Картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
- Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
- Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
- И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.
Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.
Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.
Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.
Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:
Видео: как работает тепловая воздушная завеса
Как устроена воздушная завеса
Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.

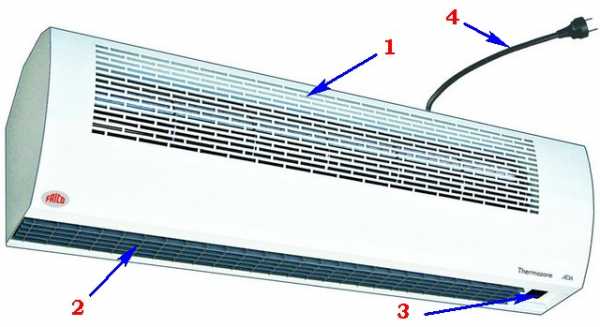

Так обычно выглядит тепловая завеса на стандартную дверь
В верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.
Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.
Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.
Выносной блок управления завесой
На корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).
На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).
Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз. «а») или вытянутого тангенциального вида (поз. «б»).
Турбины радиального (слева) и тангенциального типа
Поз. «в» — это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.
Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.
Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.
Классификация воздушных тепловых завес
Существует несколько градаций классификации тепловых завес.
По расположению относительно дверного проема:
- Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т.п.)
Горизонтальная установка над дверным проемом
- Иногда, в силу тех или иных причин технологического или эстетического характера установка тепловой завесы сверху может быть невозможна или нерациональна. Для таких ситуаций предусмотрены вертикальные приборы, которые устанавливаются «колоннами» с одной, или даже с обеих сторон дверного проема.
Тепловая завеса вертикального типа
Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет, с учетом специфики помещения, устанавливать их как в горизонтальном, так и в вертикальном положении.
Универсальные модели допускают любое размещение прибора
По типу установки:
Большинство моделей имеет металлический корпус, исполнение которого подразумевает монтаж прибора на стене. Однако, если к внутреннему оформлению помещения предъявляются какие-либо повышенные требования с точки зрения дизайна, то можно подобрать тепловую воздушную завесу, которая встраивается в потолок или в стену по высоте проема.
Тепловая завеса скрытой установки для подвесного потолка
По наличию и виду теплообменника:
Все воздушные завесы по этому критерию можно разделить на три группы:
- Завесы с электрическим теплообменником. Обычно в классификации маркируются серийными обозначениями RS, RM или RT.
Достоинства – максимальная простота устройства и установки прибора, высокие показатели эффективности, возможность плавной регулировки температуры нагрева воздушного потока.
В качестве нагревательных элементов на старых моделях применялись обычные спирали, но сейчас от такого подхода практически повсеместно отказались, так как открытые нагреватели «пережигают» кислород и быстро сушат воздух в помещении. В настоящее время применяются трубчатые нагреватели по типу всем знакомых ТЭНов, или более современные полупроводниковые РТС (Pоsitive Tempеrature Coеfficient), имеющие возможность саморегуляции нагрева и потребления электроэнергии.
Недостатки электрических теплообменников – значительное потребление мощности (не считая затрат на обеспечение работы вентилятора), и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода на рабочий режим.
- Тепловые завесы с водяным теплообменником (серия RW).
В таких моделях электроэнергия расходуется только на обеспечение работы вентилятора и группы управления. Это, безусловно, делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.
В корпусе (снаружи или скрытно) расположены патрубки для подключения прибора с существующему контуру системы водяного отопления (на рисунке показаны стрелками).
Патрубки для подключения подачи и «обратки» системы отопления дома
Недостатки такой разновидности тепловых завес очевидны – это масса сложностей в процессе установки. Необходимо заранее предусматривать ответвления от общего контура, а при условии сохранения эстетичности интерьера подобная операция бывает довольно проблематичной. Теплообменник такой завесы имеет мелкую трубчатую структуру (подобно радиатору в автомобиле), которая быстро забьётся, если не предусмотреть фильтрующее устройство. Кроме того, потребляемая тепловая мощность подобной установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не сказалось на уровне нагрева радиаторов в других помещениях.
- Воздушные завесы, не оснащенные теплообменником (серийное обозначение – RV).
Такие приборы используются в условиях, года дополнительного нагрева воздуха не требуется. Они хорошо защищают от попадания в помещения уличной пыли, загазованности, насекомых, от утечки кондиционированного воздуха наружу. Находят широкое применение в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или хранилища и т.п.
По уровню мощности (производительности) и, соответственно, предназначению:
- К серии RS относят мини-завесы с ограниченной сферой применения. Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.
Компактный прибор для создания завесы в окошках
Скорость потока воздуха и объем прокачки в минуту – невелики. В бытовом плане подобные тепловые завесы практического применения не получают.
- Тепловые завесы серии RМ – это самая большая группа приборов, которые предназначены для установки в большинстве существующих стандартных дверных проемов, высотой примерно от 2,5 до 3,5 метра. В том числе, подходят они и для входных дверей или для перехода от холодной прихожей в жилой сектор дома.
Тепловая завеса среднего класса — вполне подойдет для входной двери
Такие приборы – наиболее «ходовые». Именно такие серии чаще всего оснащаются удобными выносными блоками или дистанционными пультами управления.
- Мощные тепловые завесы серии RТ находят применение для защиты высоких проемов, от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурно-социального предназначения.
Мощная завеса, установленная над входом в мастерскую
Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.
Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.
Как выбрать оптимальную тепловую завесу
Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.
Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:
- Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
- Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
- Мощность теплообменного блока.
- Оснащенность полезными регулировочными опциями.
- Степень защиты, то есть уровень безопасности эксплуатации устройства.
- Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.
Размеры тепловой завесы
Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.
Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.
Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».
Длина турбины обычно ограничивается — до 800 мм
Стараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.
Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.
Установка нескольких воздушных завес для полного перекрытия входного проема
Показатели производительности тепловой завесы
Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).
Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.
Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока. Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:
| Расстояние от выходного сопла тепловой завесы | Скорость потока воздуха в зависимости о установленного в тепловой завесе вентилятора | ||||
|---|---|---|---|---|---|
| Рабочий диаметр вентилятора | |||||
| Ø 100 мм | Ø 110 мм | Ø 120 мм | Ø 130 мм | Ø 180 мм | |
| Завесы воздушные без подогрева | |||||
| 0 м | 9 м/с | 10 м/с | 12 м/с | 14 м/с | — |
| 1 м | 7 м/с | 7 м/с | 11 м/с | 10 м/с | — |
| 2 м | 4 м/с | 4м/с | 8 м/с | 7,5 м/с | — |
| 3 м | 1,0 ÷ 2 м/с | 1,5 ÷ 2 м/с | 5 м/с | 6 м/с | — |
| 4 м | — | — | 2 ÷ 3 м/с | 5 м/с | — |
| 5 м | — | — | — | 3 м/с | — |
| 6 м | — | — | — | 1,0 ÷ 2 м/с | — |
| Завесы воздушные тепловые, с подогревом | |||||
| 0 м | 8,5 м/с | 8,5 м/с | 12 м/с | 12 м/с | 15 м/с |
| 1 м | 6,5 м/с | 6,5 м/с | 10 м/с | 9,5 м/с | 13 м/с |
| 2 м | 3 м/с | 3 м/с | 7 м/с | 9 м/с | 11 м/с |
| 3 м | 1,0 ÷ 2,0 м/с | 2 м/с | 4 м/с | 5,5 м/с | 9 м/с |
| 4 м | — | — | 1,0 – 2,0 м/с | 4 м/с | 7 м/с |
| 5 м | — | — | — | 3 м/с | 5 м/с |
| 6 м | — | — | — | 1,0 ÷ 2,0 м/с | 3 м/с |
| 7 м | — | — | — | — | 2 м/с |
| 8 м | — | — | — | — | 1,0 – 2,0 м/с |
Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель. Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.
Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.
Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.
Последствия неправильно подобранной производительности тепловой завесы
- На фрагменте №3 схематично показана работа правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.
- Фрагмент №2 – установлена тепловая завеса с избыточной производительностью. Скорость у поверхности пола слишком велика, и поток разбивается таким образом, что значительная его часть выносится наружу. Безусловно, это ведет к совершенно неоправданным потерям затраченной энергии.
- А на фрагменте №3 показано, что будет, если мощностей создаваемого потока — недостаточно. Внешнее давление воздушных масс перевешивает, и в нижней части дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнителен – она попросту не играет сколь-нибудь значимой роли.
Тепловая мощность воздушной завесы
Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиал
www.spets-stroy-portal.ru
Как выбрать тепловую завесу, подбор по параметрам, полезные советы
Что придает каждому дому уют и комфорт? Конечно же – теплый очаг! Чтобы сохранить тепло, будь то речь о доме или квартире, годами разрабатывались различные отопительные приборы, такие как ТЭНы (трубчатые электронагреватели), тепловые пушки, и даже предпринимались попытки усовершенствования радиаторных батарей. Зачастую в холодные зимние вечера, даже камин не способен поддержать достаточное количество тепла в доме.
Правильный выбор тепловой завесы
Содержание статьи
На сегодняшний день самым передовым решением в области поступления тепла служит тепловая завеса. Она помогает сохранять тепло в любых помещениях, даже в нежилых объектах, такие как офисы, магазины и промышленные предприятия.
Размер
Тепловая завеса – электронагреватель воздуха, устанавливаемый над дверным проемом. Поэтому важным фактором при выборе данного устройства, служит габарит конкретного проема, а точнее, его длина. Линейка моделей подразумевает разнообразие размеров, начиная от 70 см, заканчивая 2-ух метровыми завесами. Если же длина проема значительно больше, то устанавливаются парные завесы, в максимальной близости друг к другу, что предотвращает эффект «приоткрытого окна».
Поэтому самостоятельно выбирая прибор, необходимо помнить о 2 важных нюансах:
— модель прибора по длине должна быть больше, чем ширина проема;
— если габариты проема значительно превышают длину всех существующих моделей завес, то приобретаются 2 модели под длину проема, и устанавливать их следует как можно ближе, дабы не создавать источник «сквозняка».
Производительность
Широкая линейка завес подразумевает и различную производительность, то есть скорость потока нагретого воздуха. Чем больше габариты двери, ворот или проема на производстве, и чем выше будет располагаться завеса, тем больше должна быть ее производительность.
Для стандартного дверного проема, чьи габариты, как правило, 1м * 2м, необходимо выбирать модели с производительностью не менее 900 куб.м/ч. В таком случае сила подаваемого теплого воздуха будет равна 8-9 и 2-2,5 м/с вверху и низу проема соответственно. Это позволит перекрыть теплым потоком весь дверной проем.
Тип нагревательного элемента
После того как был сделан выбор необходимого вида модели, стоит узнать о разнице в типе самого нагревательного элемента.
Функция устройства – отделять теплый воздух внутри помещения, от холодного воздуха снаружи. И с этим прекрасно справляется даже поток нейтрального по температуре воздуха. Его сила направляется сверху вниз, до самого пола, что не позволяет поступать холодному воздуху, например, с улицы.
Но если завеса устанавливается в магазине, где постоянно открываются двери, то дабы воспрепятствовать снижению температуры помещения, лучше воспользоваться потоком горячего воздуха. Поэтому необходимо знать, какой нагревательный элемент будет стоять в выбранной модели, и как он работает.
Все модели подразделяются всего на 2 типа нагревательного прибора:
- Спиральный
- ТЭН
Различает оба типа: цена модели и срок службы.
Спиральный нагреватель представляет собой обычную спираль из проволоки, наподобие кипятильника. Поэтому он не дорог по стоимости, однако требует больших затрат электроэнергии. И по сроку эксплуатации – не очень долговечен.
ТЭН же – противоположность спирального нагревателя. Он представляет собой стальную трубку с кварцевым песком и стержнем из графита внутри. Поэтому он абсолютно безопасен и прослужит долгий срок, компенсировав в разы свою высокую стоимость.
Тип теплоносителя
Тепловые завесы разработаны под различные источники энергии, поэтому подразделяются они на 3 вида:
- Газовые
- Водяные
- Электрические
Для больших производственных помещений, газовые завесы – лучший вариант. Они являются безопасными источниками тепла, и обладают самым высоким КПД (почти 100%). Однако, среди всех моделей, они – самые дорогостоящие.
Какую тепловую завесу лучше установить над входной дверью
Водяные также отличаются повышенной производительностью. Но их установка осложняется тем, что рядом должна находиться система подачи воды. Если отсутствуют перебои с данным источником энергии и необходимо поддержание тепла достаточно большого пространства, то такой тип завес будет хорошим подспорьем в экономии электрической энергии.
Для небольших квартирных и офисных дверных проемов, окон, входных дверей не только в квартиры, но и дома, лучшим вариантом станет электрическая тепловая завеса. Если производительность и габариты модели будут правильно подобраны, а установка произведена профессионалами, то ее эксплуатация не составит никаких проблем.
Подбор по параметрам
Выбирать устройство можно как при помощи специалиста, так и самостоятельно. Но при этом необходимо учесть все параметры будущей завесы и ее соответствие габаритам дверного проема и помещению, которое она будет «охранять» от холода.
Притом что чаще можно встретить именно горизонтальные завесы, существуют и другие типы по установке. Из них различают:
- Горизонтальные
- Вертикальные
- Универсальные
Горизонтальные и вертикальные завесы должны устанавливаться согласно требованиям завода – изготовителя. Горизонтальные зачастую громоздки, и должны крепиться на кронштейнах при помощи резьбовых стержней. Вертикальные – должны устанавливаться сбоку от дверного проема, и при этом для правильной работы также должны занимать почти всю его высоту – не меньше ¾!
Самая востребованная модельная конструкция тепловой завесы – универсальная! Такая модель позволяет проводить монтаж как горизонтально над входной дверью или окном, так и вертикально с одной или двух сторон двери.
Например, требуется подобрать тепловую завесу для магазина, небольшого по параметрам, и неплохо отапливаемого.
Для начала, определяются размеры дверного проема: высота и ширина. Допустим, они составляют 2,30 и 1 метр соответственно. Обязательно должно присутствовать место над входной дверью, чтобы правильно закрепить устройство, и в дальнейшем ничего не препятствовало ее стабильной работе.
Соответствующая данным габаритам модель, должна составлять в длину не менее 1 метра, а сила производительности должна обеспечивать дальность силы потока теплого воздуха не менее 2,5 метров. Мощность модели – 6-9 кВт. Но поскольку заданное помещение обеспечивает постоянное открытие двери, лучше выбрать модель в 9 кВт. Выбирая из видов завесы, надо учесть какой источник энергии находиться рядом, но в данном случае это предопределено – электричество. Установка модели может быть как горизонтальной, так и вертикальной, если габариты модели не будут соответствовать пространству над дверным проемом. Также по типу электронагревателя, стоит отдать предпочтение ТЭНу. Пусть его цена и высока, но зато срок эксплуатации и степень безопасности – на уровне!
Самым последним нюансом в выборе завесы будет ее дизайн и способы управления. Но здесь уже главную роль играет сам покупатель!
В любом случае нельзя пренебрегать помощью специалистов торговых залов, которые не только подберут необходимую модель тепловой завесы, но и расскажут обо всех видах моделей и функциональности каждой из них.
setafi.com
Тепловые завесы — электрические, водяные
Тепловые завесы – тепловентиляторы различной конструкции, создающие мощный и узкий воздушный поток. С помощью них легко добиться, чтобы при открытых окнах и дверях за пределы помещения не выходил теплый воздух, а холодный воздух не поступал внутрь помещения снаружи. Тепловые завесы используют для разделения воздушных зон, имеющих различную температуру с двух сторон открытых проемов (окон, входных дверей, ворот). Основное назначение тепловых завес – не обогрев помещений различного объёма, а идеальный способ удерживать, нагреваемый другими обогревателями, теплый воздух.
Делаем выбор правильно
Правильный выбор тепловых завес является немаловажным аспектом. Основными характеристиками, обеспечивающими эффективность их работы, являются – место и высота установки, скорость потока воздуха, габариты проема. Так, чем ниже предполагается его установка, тем меньше должна быть скорость потока воздуха. Вертикальная завеса монтируется вдоль проема. При этом тепловые завесы должны находиться на минимальном расстоянии от дверного или оконного проемов и полностью отсекать его воздушным потоком.
При установке устройства для отопления больших производственных помещений, имеющих входной проем в виде ворот, может возникнуть ситуация, что проем очень широкий, тогда в этом случае несколько электрических отопительных приборов устанавливаются последовательно. Как правило, в таких случаях используются горизонтальные модели. Кроме того, в помещениях любого объема необходимо учитывать наличие сквозняков. На многих промышленных объектах важно, чтобы завеса была взрывозащищенная.
Подбор завесы правильной длины и производительности
Стандартная тепловая завеса имеет длину от 60 сантиметров до 2 метров. Воздушный поток будет перекрывать проем полностью в том случае, когда правильно подобранная длина устройства немного больше ширины проема. Производительность установки по воздуху является одним из основных критериев при выборе тепловых завес. Этот параметр существенно влияет на скорость воздушного потока, от которого зависит высота установки.
Дополнительные возможности завес
Данные устройства, помимо основного своего предназначения, могут работать в помещении и в режиме нагрева воздуха. Учитывая эту возможность, необходимо, при выборе установки, обратить внимание на мощность и производительность агрегата. Если электрическое устройство используется исключительно в целях разделения тепловых потоков, то в этом случае устанавливается так называемая, воздушная тепловая завеса, не имеющая функции обогрева. Водяная завеса устанавливается там, где необходимо сократить расход электроэнергии.
Современные промышленные модели оборудуют не только термостатом, для отключения по достижении заданных параметров работы, но и специальным датчиком. Благодаря ему прибор самостоятельно будет включаться в момент, когда открываются двери. Это удобно в местах с большой проходимостью, например, в супермаркетах. При этом цена на них немногим выше, чем на завесы с механическим управлением.
Воздушные обогреватели выпускаются как, отечественными так и иностранными компаниями:
- Греческая торговая марка Neoclima
- Китайские бренды Vectra, Ballu, General Climate
- Шведские Frico и Timberk
- Отечественные Тепломаш, Тропик, Termica
Товары этих и других не менее именитых брендов можно купить оптом и в розницу в интернет-магазине MirCli.ru. Мы осуществляем доставку по всей стране, о чем свидетельствуют многочисленные отзывы довольных клиентов из разных уголков России.
mircli.ru
Тепловая завеса на входную дверь
Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери. Особенно это касается тех построек, в которых, по тем или иным причинам, входные двери открываются очень часто или даже длительное время остаются в открытом положении.
Тепловая завеса на входную дверь
Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение. С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.
Для чего нужна тепловая завеса
Содержание статьи
Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.
Схема, показывающая необходимость тепловой завесы
На фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый. При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.
К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.
В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» — «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую. Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».
А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).
Как такой эффект можно использовать?
Тепловая воздушная завеса способна выполнить несколько функций
- картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
- Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
- Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне 1правится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
- И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.
Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.
Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.
Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.
Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:
Видео: как работает тепловая воздушная завеса
Как устроена воздушная завеса
Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.
Так обычно выглядит тепловая завеса на стандартную дверь
В верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.
Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.
Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.
Выносной блок управления завесой
На корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).
На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).
Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз. «а») или вытянутого тангенциального вида (поз. «б»).
Турбины радиального (слева) и тангенциального типа
Поз. «в» — это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.
Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.
Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.
Классификация воздушных тепловых завес
Существует несколько градаций классификации тепловых завес.
По расположению относительно дверного проема:
- Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т.п.)
kamburg.ru
Тепловые шторы и завесы для двери, воздушных проемов, входных ворот
Современные методы сохранения тепла внутри помещения разнообразны. Если это дом, наружные стены можно обшить пенопластом, что позволит сохранить львиную долю тепла внутри. В квартире, рекомендуется заменить оконные пакеты и двери, чтобы избежать утечку тепла на улицу. А как сохранить тепло внутри гаража или магазина? Разумный ответ – установить дверь. Но, в некоторых случаях, целесообразнее в совокупности с дверным полотном использовать тепловую штору. Что это за конструкция, и какую она исполняет роль в процессе сохранения тепла внутри помещения?
Теплый завес
Тепловая штора
Чтобы входная дверь в магазине или входные ворота в гараже не покрывались толстым слоем инея в зимний период, необходимо создать тепловую завесу. Что это такое? Это конструкция, которая сооружается своими руками на дверном проеме. Для начала из мягкого утеплителя, следует вырезать 2 полоски шириной 10 см и длиной равной длине проема, и еще две для верха и низа проема. Затем, используя гвозди и молоток, фиксируем утеплитель по внешнему периметру дверной рамы. Поверх полос утеплителя необходимо набить деревянные бруски. В итоге должен получится прямоугольник с утеплителем.
Своими руками
Тепловые завесы и шторы на двери или ворота, должны быть изготовлены из качественного, плотного материала. Это может быть брезент, ПВХ, дермантин. Можно воспользоваться и готовыми ленточными шторами. Если для изготовления используется полотно материала, необходимо измерить ширину и длину рамки с утеплителем. Поскольку утеплитель будет крепиться на деревянную балку, необходимо вверху листа пришить кольца, которые будут одеваться на верхнюю перекладину. На расстоянии, которое равняется диаметру кольца над планкой, нужно закрепить саморез, длиной 60 мм, оставив наружно 20 мм. Далее прикрепляем метровую проволоку, сквозь кольца утепляющего полотна, параллельно обшивке и фиксируем ее на саморезе. С левой стороны от двери закрепляем две пружинки. Напротив, них пришиваем люверсы к шторе. Сдвигать штору лучше за дверь. В этом случае полотно не будет покрываться льдом. В итоге получится качественная тепловая штора на входную дверь.
Тепловая завеса
Для сохранения тепла, можно воспользоваться достижениями современной науки. А точнее, использовать электрическую тепловую воздушную завесу. Это конструкция, представляющая собой металлический корпус вытянутой формы с решетками в нижней и боковой части. Под корпусом скрывается тепловентилятор, который всасывает холодный воздух из помещения, нагревает его и под давлением выталкивает наружу. Теплая воздушная масса равномерно распределяется внутри корпуса и создает надежную тепловую защиту возле входной двери или оконного проема.
Отметим, что тепловая штора и воздушная завеса для проемов, не является альтернативой полноценного отопления. Но в качестве вспомогательного инструмента для сохранения тепла в помещении, может использоваться довольно удачно.
Тепловые шторы на ворота, а также электрические завесы, часто применяются в магазинах, гаражах, всевозможных мастерских, где велик поток людей, проходящих за день через двери. Если использование электрической завесы невозможно в силу разных причин, на дверях можно использовать шторы из ПВХ, ленточные либо рулонные изделия. Если пластиковые окна пропускают тепло наружу, электро тепловая завеса может использоваться и над окном.
Подводя итоги
Если имеется необходимость предупредить утечку тепла сквозь дверные или оконные проемы, рекомендуется использовать тепловые шторы.
Такие конструкции широко представлены в продаже в готовом виде. Изготавливаются тепловые шторы на двери и окна из ПВХ лент, целых полотен, в виде рулонных изделий. Также, имеются электро тепловые воздушные завесы, которые не только предупредят утечку тепла из помещения, но и украсят дизайн интерьера.
Похожие статьи Комментарии
shtorygid.ru
