Гаражные ворота рольставни своими руками: установка (фото и видео)

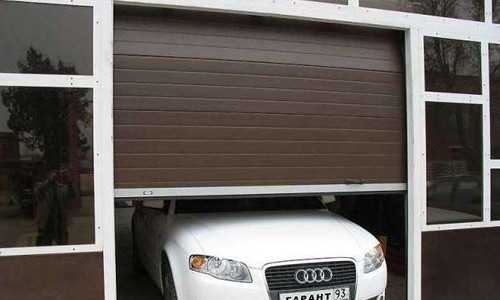

Одно из наиболее оптимальных решений обустройства въезда в гараж — это решение установить ворота рольставни. Эти гаражные ворота пользуются все большим спросом для установки в пристроенных или встроенных в здание гаражах, в подземных и крытых паркингах торговых и деловых центров, административных учреждениях и частных жилых домах. Для того чтобы установить гаражные рольставни своими руками, сэкономив при этом немалые средства, необходимо иметь общее представление об их преимуществе перед другими типами ворот и принципе технического устройства конструкции.

Рольставни выгодно отличаются от других видов ворот. Они занимают существенно меньше места, чем обычные гаражные двери.

Достоинства и недостатки

Производятся гаражные ворота рольставни различной конструкции. Общие их достоинства:

Рольставни легко сворачиваются в рулон над дверным проемом и прячутся в специальный короб.

  • компактность и возможность монтажа своими руками в любых гаражах с высотой потолка до 4 м без кардинальной перестройки дверного проема;
  • быстрое и легкое открытие и закрытие без перекрывания площади внутри гаража или перед ним
  • возможность полной автоматизации управления;
  • прочность при небольшом весе и герметичность, предохраняющая от проникновения ветра, осадков и пыли;
  • высокий уровень защиты от повреждений и взломов, в связи с чем стоимость страховки значительно меньше;
  • отсутствие необходимости в профилактических ремонтах и дополнительном уходе, а также в специальных знаниях и наличии опыта в ремонте;
  • эстетичность.

Основными недостатками являются высокая стоимость, отсутствие температурной герметичности и промерзание ламелей в зимний сезон.

Принцип устройства

Гаражные ворота рольставни, представленные на рынке, могут состоять из ламелей различных типов, соединенных между собой с помощью шарниров:

  1. Цельные алюминиевые повышенной толщины.
  2. Стальные цельные. Они дешевле алюминиевых.
  3. Пустотелые алюминиевые ламели роликовой прокатки, заполненные внутри полиуретаном.

Рольставни изготавливаются из трех материалов: 1 — Сталь, 2 — Алюминий, 3 — Пластик.

Первые два типа характеризуются высокой прочностью. Но из-за их большого веса необходимо использование мощного электрического привода и высокопрочных крепежных материалов для монтажа. Производят гаражные ворота с одним полотном или с калиткой. Во втором варианте предоставляется возможность входа и выхода без открытия всего полотна, что очень удобно, особенно в зимнее время.

Разное конструктивное устройство дает возможность использовать и различный механизм открытия и закрытия рольставни: механический (ручной) или автоматический. Использование механического режима открывания целесообразно только при небольших габаритах и весе конструкции. Наиболее удобны и практичны гаражные ворота с дверью, снабженные вертикальным типом подъема полотна с помощью автоматически управляемого привода.

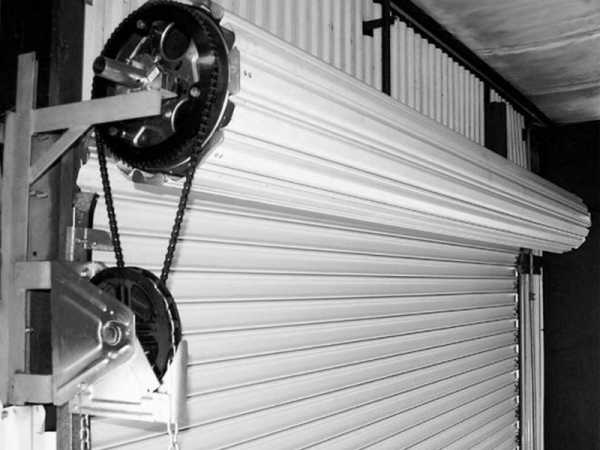

Ворота с автоматической системой представляют собой техническую конструкцию из следующих основных элементов:

Стальные рольставни надежные, прочные, отлично защищают ворота от проникновения, а также от дождя, снега, соседского любопытства.

  • ламелей, соединенных шарнирными петлями в единое полотно;
  • короба, выполняющего защитную и декоративную функции;
  • приемного вала, размещенного в коробе и предназначенного для накручивания полотна
  • направляющих профилей;
  • замковых и пружинных механизмов; последние предназначены для регулирования и смягчения перемещения полотна;
  • системы автоматики, в которую входят электропривод, датчики движения, пульт дистанционного управления и пр.;
  • уплотнителей.

Даже при отсутствии специальных профессиональных навыков установить гаражные ворота своими руками несложно. Для этого надо строго соблюдать все правила руководства.

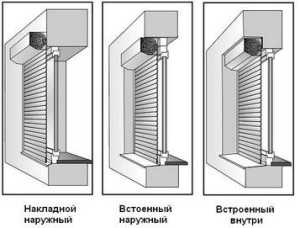

Основные типы монтажа

Выделяют следующие основные типы установки:

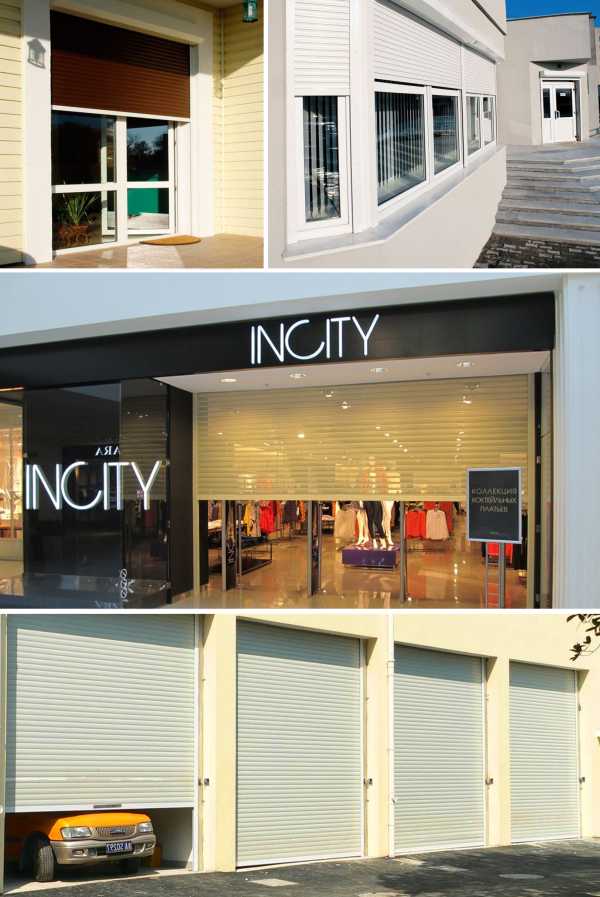

Любой архитектурный стиль здания подходит для их установки рольставен.

  1. Накладной наружный монтаж (наиболее простой), при котором короб рольставни устанавливается непосредственно на наружную часть проема, то есть на стену.
  2. Встроенный монтаж: конструкция размещается внутри гаражного проема, уменьшая его площадь. Преимущество состоит в отсутствии на фасаде выступающих элементов.
  3. Комбинированный монтаж коробом внутрь: передняя часть короба находится внутри проема. В опущенном виде рольставни, находясь на одном уровне с гаражным фасадом, сливаются с ним. При подборе соответствующего цвета ламелей создается ощущение целостности поверхности здания.
  4. Комбинированная установка коробом наружу позволяет максимально использовать световой проем и избежать наличия выступающих элементов конструкции.

Выбор конструкции и типа монтажа осуществляется в зависимости от проема, конструктивных особенностей гаража, возможностей несущих стен, индивидуальных предпочтений.

Установка своими руками

Инструменты и материалы

Необходимый набор инструментов:

  • рулетка второй группы точности;
  • строительный уровень первой группы точности или отвес;
  • перфоратор;
  • электродрель с набором сверл различного диаметра по металлу, дереву и бетону;
  • шуруповерт;
  • молоток и пассатижи;
  • ножницы по металлу;
  • набор гаечных ключей;
  • стандартный набор электрика (при установке автоматического привода).

Изнутри можно повесить занавес из полосок брезента или пластика. В этом случае при распахивании ворот тепло не будет стремительно уходить.

Дополнительные материалы — монтажная пена с небольшим коэффициентом расширения, силиконовый или акриловый герметик для уплотнения зазоров, отверстий и швов, которые образуются между стенами и изделиями. Они должны быть совместимы с материалом устанавливаемой конструкции и строительных элементов. Кроме того, для бетонных проемов нужны стальные анкера и дюбеля из пластмассы с забивными элементами или шурупами. Если проемы из металла, применяются самонарезающие винты, а для облегченного кирпича (с отверстиями) — распорные стальные анкера, обеспечивающие длину анкеровки не меньше 6,5 см. Для проемов из дерева необходимо приготовить шурупы или проходящие насквозь стяжные шпильки. Для таких элементов управления, как кардан, клипсы, лентоукладчик, применяются дюбеля из пластмассы с винтом или шурупом.

Подготовка гаражного проема своими руками

Проем должен иметь строго прямоугольную форму или форму, предварительно согласованную с изготовителем конструкции. Отклонения рабочей поверхности от горизонтали и вертикали не должны быть более 1,5 мм на 1 м поверхности, но при этом — не превышать 5 мм на всю поверхность. Разница в величине диагоналей также не должна быть более 5 мм.

Необходимо произвести тщательный осмотр стен гаража в местах установки рольставни. При выявлении неровностей или каких-либо других дефектов их надо устранить. Кривую плоскость выравнивают строительными смесями под контролем строительного уровня или отвеса. Более дешевый и простой способ выравнивания — использование специальных прокладок на участках крепления шин и короба. Это необходимо сделать для того, чтобы направляющие были расположены строго параллельно. Любые швы, отверстия и зазоры заделывают раствором штукатурки или силиконом.

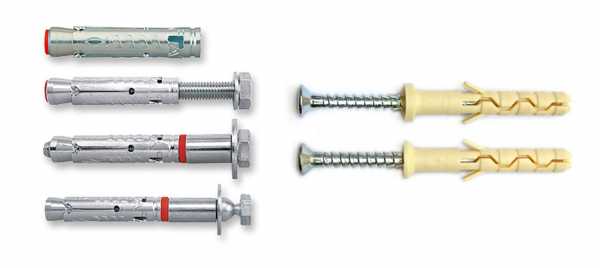

Просверливают отверстия, диаметр которых зависит от типа тягового механизма: для кабеля электродвигателя или шнура для ручного подъема диаметр отверстия должен составлять 12 мм, для карданного механизма — 20 мм, для ленточного управления — 16 мм.

Этапы установки рольставни

Вначале производится сборка и подготовка самого каркаса, состоящего из направляющих и короба. На направляющих шинах предварительно делаются отметки через каждые 0,5 м, по которым просверливают с внешней стороны направляющих планок отверстия для крепежа. Для саморезов диаметром 4,2 мм и 6 мм диаметр сверла должен быть соответственно 5 мм и 6,2 мм, для дюбелей в 8 и 10 мм — 8,2 мм и 10,2 мм. Верхние и нижние отверстия должны отстоять от края обреза не более чем на 150 мм. После этого необходимо:

  1. Собранный каркас приложить к месту монтажа.
  2. С помощью уровня проверить симметричность проему и правильность расположения в пространстве.
  3. Используя сделанные на коробе и шинах отверстия, отметить в обрамлении проема места крепления, снять каркас и перфоратором просверлить отверстия для дюбелей.
  4. Зафиксировать каркас, соблюдая равномерность и величину затяжки элементов крепежа; с этой целью надо периодически проверять правильность положения короба и шин с помощью уровня и отвеса, что предотвратит перекос короба.
  5. В соответствии со схемой присоединить к электроприводу элементы электроуправления, после чего монтируются элементы, предназначенные для ручного управления.
  6. Осуществить сборку полотна рольставни с ригелями или тяговыми пружинами.

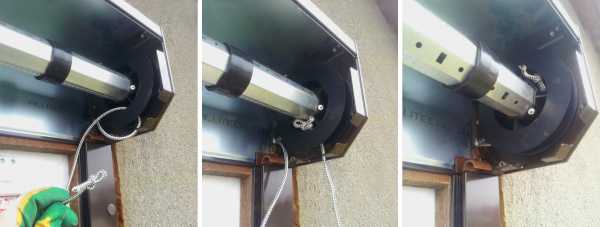

  7. Тяговые элементы зафиксировать к валу привода, а пружины заправить в перфорационные отверстия.
  8. Установить стопоры, которые ограничивают крайние положения спуска и подъема.
  9. Методом десятикратной апробации провести наладку и тестирование функционирования полотна в разных положениях — максимально поднятом, промежуточном и опущенном.
  10. Осуществить гидроизоляцию швов и щелей, установить аксессуары и декоративные заглушки.

Установка своими руками рольставни при точном соблюдении всех пунктов инструкции обеспечит качественное функционирование гаражных ворот.

zavorota.ru

какие бывают и как установить своими руками

Рольставни для гаража: какие бывают и как установить своими руками

Что такое рольставни, даже если они выполняют функцию гаражных ворот, современному человеку объяснять долго не придется – с изделиями этого типа знакомы практически все люди и хотя бы раз в жизни сталкивались с ними непосредственно. Другое дело – их использование в качестве гаражных ворот – этот момент у многих людей вызывает сомнения. Это просто недопонимание, с чем имеешь дело. Прояснить эту ситуацию можно только одним способом – подробно изучить ворота-рольставни для гаража, чем мы и займемся в данной статье. Вместе мы изучим их разновидности, ознакомимся с конструкцией и рассмотрим возможность их самостоятельной установки.

Как установить ворота в гараж рольставни фото

Рольставни для гаража: в чем их преимущества

В современном мире рольставни используются довольно широко. Что только не закрывают с их помощью: склады, магазины, частные дома и прочие постройки – гараж и подавно не является исключением. Они не идеальны, но тем не менее благодаря массе своих достоинств получили весьма широкое распространение. К положительным моментам их использования можно отнести следующее.

  1. Компактность – они не занимают места ни внутри гаража, ни снаружи. Никаких помех для передвижения транспортного средства.
  2. Очень высокая степень устойчивости к взлому – современные замки, надежные открывающие механизмы и сигнализация, которой зачастую дополняют рольставни для ворот гаража, делают их непреодолимым препятствием на пути взломщика.
  3. Практичность и неприхотливость в уходе. Такие гаражные «ворота» довольно просто и, главное, быстро открываются (особенно те, которые снабжены электрическим приводом) и практически не требуют ухода. Минимальное техобслуживание, которое в большинстве случаев сводится к смазке движущихся частей – эту работу не сложно выполнить и самостоятельно.
  4. Естественно, красивый и стильный внешний вид, который вам дает установка рольставен в гараже – никакой ободранной краски и ржавых пятен на протяжении всего срока эксплуатации.

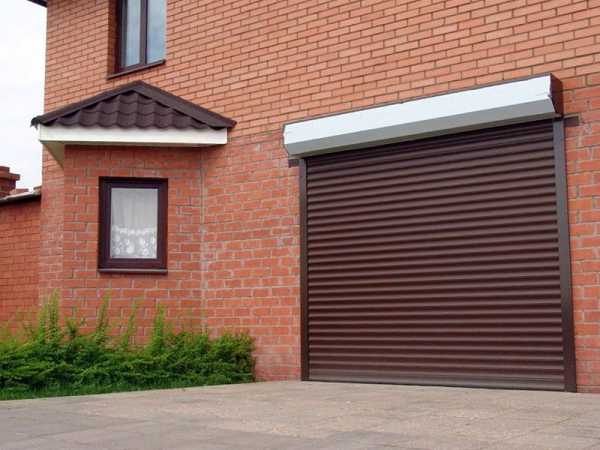

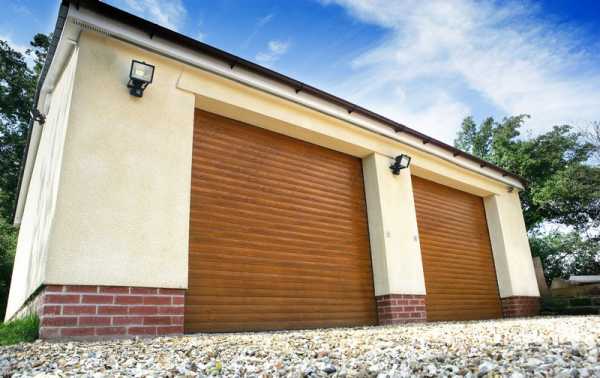

    Рольставни для гаража фото

Красота, да и только! Но не все так гладко, как может показаться с первого взгляда – как и говорилось выше, гаражные рольставни не лишены недостатков. К ним можно отнести следующие моменты.

  1. Очень плохая теплоизоляция – полное отсутствие герметичности. Зимой в таком гараже будет весьма прохладно, и именно поэтому устанавливать рольставни нужно в таких гаражах, в которых нечего согревать.
  2. Промерзание механизмов и ламелей в зимнее время – этот момент сказывается на работе механизмов. Рольставни открываются и закрываются труднее, на направляющих может намерзать лед и так далее. Умудренные опытом владельцы гаражей с такими воротами навешивают над ними небольшой козырек, а перед открыванием сбивают с роллетов наледь, чтобы она не портила механизмы.
  3. Высокая стоимость, которую отнюдь нельзя отнести к преимуществам. Даже роллетные ворота для гаража с ручным управлением обойдутся вам в круглую копеечку.

    Рольставни для гаража своими руками фото

В общем, ситуация достаточно противоречивая – парадоксально в ней то, что те, кто не имеет таких ворот, мечтают о них, а те, кто уже обзавелся, в некотором роде жалеют, что отказались от привычных распашных гаражных ворот.

Какие установить ворота рольставни для гаража: разновидности

Классифицировать рольставни для гаража можно всего-навсего по трем признакам – по способу открывания, по типу управления и по материалу, из которого изготавливаются роллеты.

  1. По типу открывания они могут быть двух видов – классический вариант, который предусматривает намотку полотна роллетов на барабан, а также задвижной. В последнем случае все полотно перемещается под потолок гаража – такие роллеты еще называют рамными воротами. Какой вариант из них лучше выбрать? Все зависит от свободного пространства в гараже – и те и другие ворота занимают какое-то место. Если позволяет высота перекрытий, то лучше отдать предпочтение рамным роллетам – в некотором роде они надежнее, хотя это спорный вопрос.
  2. По способу управления. Здесь все достаточно просто – в этом отношении конструкция рольставен для гаража может предусматривать ручное открывание или автоматическое. Выбор между тем или иным типом открывания довольно простой – намного привлекательнее выглядят автоматические гаражные роллеты. С другой стороны, больше электроники и механизмов ведет к более частым поломкам.
  3. Материал ламелей. Здесь существует три варианта – ламели роллетов могут изготавливаться из пластика, алюминия или стали. В принципе, все эти три материала вполне нормально справляются с поставленными перед ними задачами, но… Пластик является хрупким материалом, особенно в зимнее время – как бы ни уверяли производители в обратном, все же практика показывает их несостоятельность. Такие ворота отлично подойдут для гаражей в охраняемых комплексах закрытого типа, но никак не для гаражей на улице. Алюминий хорош всем, но обходится слишком дорого. И сталь является, так сказать, золотой серединой, которая и получила наибольшее распространение – единственным ее недостатком является подверженность коррозии. В принципе, этот вопрос решается производителями достаточно хорошо – ламели оцинковывают и покрывают слоем краски, устойчивой к агрессивным воздействиям всего чего только можно.

    Ворота рольставни на гараж своими руками фото

Здесь тоже выбор очевиден, если вы не испытываете никаких иллюзий по поводу такого вечного материала, как алюминий, то, естественно, нужно отдать предпочтение гаражным роллетам из стали.

Как установить ворота рольставни на гараж своими руками

Начать необходимо со сборки каркаса, который состоит из направляющих, а также короба. Но прежде чем свинчивать эти элементы в единое изделие, в направляющих нужно просверлить крепежные отверстия – через каждые 0,5 метра, начиная от низа. Очень важно, чтобы верхние и нижние отверстия располагались на расстоянии не более чем 150мм от краев направляющих. Когда рама собрана, можно приступать к установке.

  1. Прикладываем к месту установки гаражных роллетов раму и отмечаем места ее крепления. Не забываем про уровень, так как перекосов здесь быть не должно. Обязательно необходимо проверить симметричность проема и правильность местоположения рамы в пространстве.
  2. Далее сверлим намеченные отверстия и крепим раму к проему. Опять-таки, контролируем уровень установки с помощью строительного уровня и стремимся к идеалу. Помните о том, что всевозможные отклонения от уровня и перекосы – это нагрузка на механизмы, которая обязательно приведет к неадекватной работе роллетов.
  3. Теперь занимаемся управлением – подсоединяем провода электропроводки и устанавливаем элементы ручного управления. Проверяем, чтобы все работало правильно и движемся дальше.
  4. Собираем полотно рольставен, заводим его в направляющие и присоединяем к барабану – это не сложно, особенно если вы уделите некоторое внимание схеме, которую прилагают все до единого производители гаражных ворот роллетного типа.
  5. Теперь стопоры – они нужны для того, чтобы полотно роллетов не разматывалось больше чем нужно и не наматывалось полностью.

    Конструкция рольставен для гаража фото

В принципе, все. Это и весь монтаж. Как видите, установить рольставни для гаража своими руками не так уж и сложно, главное – все делать по схеме. По завершении всех работ нужно будет замазать все щели между направляющими и стеной, установить заглушки в нужных местах и, как говорится, дело с концом. Остается только протестировать работу ворот и при необходимости внести коррективы – большинство моментов, связанных с движением полотна роллетов, можно отрегулировать.

В заключение темы скажу несколько слов о том, как устанавливаются рамные рольставни для гаража. По большому счету, процесс их монтажа отличается незначительно – все дело в большой раме, которая и вводит в заблуждение многих людей. На самом деле принцип работы таких ворот мало чем отличается от описанного выше варианта, и для того, чтобы понять это, нужно просто изучить конструкцию, так сказать, ознакомиться со сборочным чертежом. Если не понимаете в них ничего, то затею с самостоятельной установкой роллетов на гараж лучше оставить в покое – в общем, доверить работу профессионалам.



Источник: http://stroisovety.org/

xn—-ctbbfhrd3bdemfbfpj4j.xn--p1ai

Рольставни на гаражные ворота своими руками

 Сегодня рольставни уже играют не только защитную роль от вторжения, но и стали элементом внешнего декора даже для гаражных ворот. Однако это очень дорогое удовольствие, так как при их изготовлении используется высококачественная сталь – очень дорогой материал и не очень дешевый декор. Причем даже стремясь сэкономить и приобретя всего лишь алюминиевый декор, а также белого цвета, что является самым дешевым, все равно не получается очень сильно понизить цену, так как установка этого приспособления также стоит немало.


 Однако вполне возможно последний пункт расхода полностью ликвидировать, если купить рольставни и установить собственноручно. Но этот процесс требует некоторых знаний.

 Подготовительный этап
 Принимая решение о самостоятельной установке рольставен нужно учесть несколько особенностей этого процесса, и, в первую очередь, изучить имеющуюся инструкцию и проверить наличие всех комплектующих, без которых установка будет просто невозможна. Набор обязан включить:

• блок для защиты;
• направляющие;
• наличие полотна именно из выбранного металла;
• управляющий механизм и барабан;
• элементы крепления.

 После проверки соответствия нужно осмотреть стены, где будут устанавливаться это приспособление. Крепятся рольставни только на ровные поверхности. Если стены не соответствуют этим требованиям, придется провести работы по выравниванию поверхностей. Важно, чтобы направляющие прилегали к стене очень плотно. Нарушение параллельности допускается не более 5 мм. Для этого важно провести оштукатуривание или выравнивание с помощью соответствующего материала.


 Порядок выполняемых работ и требуемый инструмент
 Собираясь устанавливать рольставни необходимо заранее подготовить весь требуемый инструмент, чтобы не возникало проблем в процессе работы. Нужно, чтобы в наличии были:

• дрель, перфоратор, шуруповёрт и углошлифовальная машинка;
• клепальщик;
• обязательные молоток с кувалдой;
• различные ударные инструменты;
• пассатижи с кусачками
• ножовка и ножницы для резки металла;
• напильники различного вида, отвертки и гаечные ключи;
• пистолет силиконовый;
• шестидесятиватный паяльник, удлинитель не менее 30 метров и электротестер;
• отвертка с индикатором;
• штангенциркуль;
• сверла для металла и бетона.


 О средствах защиты в виде каски, очков напоминать, конечно, не стоит, а вот обязательная лестница потребуется для работ в верхней части рольставен.

 Теперь можно приступать непосредственно к работе. Здесь требуется обязательное соблюдение следующей последовательности:

1. Сверлятся крепежные сквозные отверстия в направляющих с шагом в 40-50 см.

2. Производится подгонка конструкции с помощью вертикалей и горизонталей по ровню имеющегося проема. Произвести карандашную разметку по местам, где будут входить в стену крепежи, путем прикладки направляющих к месту крепления. Воспользовавшись перфоратором пробурить отверстия по отмеченным точкам.

3. Здесь нужно выбрать наиболее подходящий вариант крепления. Крепить можно роллеты с коробом, как наружным, так и внутренним способом. Если первый вариант обеспечивает лучшую защиту ворот и предотвращает повреждение дверей, то внутренний способ позволит управлять этой системой изнутри. При установке профилей внутрь полностью предотвращается доступ к крепежам, нет возможности поддеть или взломать такие ворота.


4. При наличии в системе автоматики потребуется предварительно в направляющие вставить специальную ленту, корд. При наружном монтаже требуется проводить кабель через стену, закрепить его и с помощью дюбелей фиксировать уже сами направляющие. Нужно обязательно проследить, чтобы все технологические отверстия были заглушены. Нельзя оставлять не заделанными и зазоры. Наличие автоматики позволит сделать единую систему, включив сюда и обеспечение пожарной сигнализацией, что позволит автоматике открыть ворота самостоятельно, если в помещении появится дым.

5. Самый сложный этап – подключение автоматики пройден, и дальнейшие действия не представляют трудностей, если следовать инструкции. Главное, чтобы по окончанию установки не образовалось «лишних» деталей. Их просто не должно быть по определению.

6. Теперь система требует фиксации. Чтобы обеспечить полную надежность таких ворот нужно все саморезы рассверлить, чтобы не осталось возможности их выкрутить.

РЕКОМЕНДУЕМ ПОЧИТАТЬ

Facebook

Twitter

Вконтакте

Google+

stroim-domik.net

Гаражные ворота рольставни своими руками

Гаражные рольставни – самый компактный представитель подъемный ворот, полотно которого изготовлено в виде рулона. Рулон представляет собой скрепленные при помощи шарниров металлические ламели шириной до 150 см. Единственный существенный недостаток такого варианта обустройства гаража – дорогая цена, поэтому установить гаражные ворота рольставни своими руками пытается почти каждый автолюбитель, для которого стоимость профессионального монтажа является ощутимым потрясением семейного бюджета.

Выбор гаражных рольставен

Отличные эксплуатационные и качественные характеристики конструкции – долговечность, взломостойкость, износостойкость, устойчивость к коррозии дополняются основным преимуществом рольставен – красивым внешним видом ворот. В зависимости от индивидуальных условий эксплуатации, автоматические ворота рольставни можно облегчить, используя автоматические направляющие, или придать дополнительную прочность, заполнив металлические ламели специальной полиуретановой пеной.

Специалисты при выборе конструкций рекомендуют учесть преимущества и недостатки гаражных ворот, рольставни являются не только функциональным, но и капризным заполнением проема, особенно зимой. К недостаткам в процессе эксплуатации относится проблема обледенения створок, что приводит к неправильной работе механизма. Хотя, на фоне проблем с эксплуатацией зимой распашных ворот, когда автолюбителю приходится привыкнуть к лопате и регулярно освобождать площадку перед гаражом от снега, при выборе рольставен достаточно постучать по двери и открыть вручную.

Соотношение удобные гаражные ворота рольставни цена изделий является единственным существенным аргументом «против» функциональных конструкций. Стоимость квадратного метра стандартного стального образца составит более $120, хотя удобство эксплуатации вполне оправдывает единовременные затраты. Однако не обязательно выбирать дорогостоящие модели – можно варьировать цену в зависимости от производителя, материала (алюминий — дешевле, сталь — дороже), величины проема и цветовой гаммы: стальные рольставни белого цвета дешевле, интересные и яркие окраски дороже. Поэтому практичному автолюбителю удастся сэкономить, оптимально подобрав параметры ворот.

Ограничения по применению – то, на что рекомендуется обратить внимание до приобретения рольставен. Нежелательна эксплуатация такого типа ворот в отапливаемых гаражах, так как полотно содержит значительное число зазоров. Рекомендуемые варианты монтажа – установить рольставни ворота внутри отапливаемого помещения и обустроить, например, отдельные боксы для автомобилей, с улицы, в неутепленный гараж или изнутри на стандартные ворота. Кроме того, необходимо определить нужный вид рольставен в зависимости от скорости открывания: обычные, скоростные.

Конструктивные особенности

По конструкции все рольставни схожи: гибкое роллетное полотно, вал, защитный короб, боковые крышки, направляющие. Ламели роллетного полотна изготавливают из стали, алюминия и пластика, но последний материал признан нежелательным для обустройства гаража. Основным конструктивным элементом рольставен является профиль, от которого зависит функциональность ворот. В зависимости от способа производства, различают два вида профилей:

  1. Роллетные роликовой прокатки из стальной или алюминиевой полосы, которые производятся в заводских условиях путем гибки в валках. Отличительная особенность ворот с таким профилем – небольшой вес, высокая прочность, а также дополнительная тепло- и шумоизоляция при заполнении профиля пеной.
  2. Экструдированные роллетные изготавливаются путем продавливания алюминия через экструзионную головку. Такие ворота отличаются повышенной прочностью за счет наличия ребра жесткости и большой толщины стенок.

Решили заказать роллетное полотно? – правильно подберите гаражные ворота рольставни и размеры изделий. Оптимальный вариант – стандартные комплекты с полотном из стальных профилей для высоты/ширины проема, соответственно, в пределах 2 200/ 1 700 мм. Изделия нестандартных размеров «под заказ» будут стоить дороже.

Ручные или автоматические рольставни?

Удобные автоматические рольставни – лучшее решение для обустройства гаража при выборе блоков управления, пультов ДУ, электроприводов и прочего дополнительного оснащения. Известные производители систем автоматизации рольставен – Somfy, Euromatic, Simplex. Ручной привод – бюджетное решение, при выборе которого автолюбителю придется согласиться с тяжелым процессом управления воротами. Кроме того, механическое управление признано нежелательным из-за значительного веса рулонных ворот.

Оптимальный вариант – подобрать управление по наиболее подходящей цене: электропривод, кривошипно-шатунный механизм, тяговая лента. Преимущество электроприводов заключается в возможности управлять несколькими полотнами. Для габаритных и тяжелых ставен подойдет проверенный вариант управления – внешний электропривод. Тем, кто планирует максимально комфортно обустроить гараж, необходимо предусмотреть расходы на логистические автоматизированные системы управления: дистанционного, группового.

Типы установки

Установка ворот – ответственный этап, от которого зависит и бесперебойное функционирование конструкции, и внешний вид проема, и сложность работ. Самый простой вариант по сложности, который подойдет новичкам в строительстве – накладной монтаж. Приобрели готовый комплект, почитали инструкцию и не знаете как установить гаражные ворота рольставни своими руками? – выберите тип установки:

  1. Накладной монтаж: наружный, внутренний.
  2. Встроенный монтаж: наружный, внутренний.
  3. Комбинированный монтаж: коробом наружу, внутрь.

Правильно подобранный тип установки – 50% успеха монтажа ворот. Вариант установки зависит от особенностей проема, технических особенностей объекта (несущая способность стен, конструктивные особенности гаража, проектные решения), сложности монтажа своими руками, квалификации «мастера», индивидуальных предпочтений.

Как установить гаражные ворота рольставни своими руками

Главное при выборе типа установки – соблюдать допуски по габаритным размерам, оценить нагрузку на механизм и предусмотреть сложность монтажа, соответствующую опыту автолюбителя в строительной отрасли. В случае, если реконструкция фасада не планируется и строительство гаража завершено, оптимальным типом установки признан накладной короб. Встроенный монтаж позволит гармонично вписать конструкцию в экстерьер коттеджа, однако такой тип установки связан с предварительной подготовкой проема, «невидимым» креплением защитного короба внутри стены и отделочными работами.

Этапы монтажа

Самый популярный вариант монтажа – установка рольставен с ручным приводом по упрощенной схеме. Главное при выполнении работ – соблюдать проектные решения и обеспечить соответствие крепежа расчетным нагрузкам. Поэтому особенности монтажа рольставни в каждом конкретном случае определяются индивидуально, однако для качественной установки ворот необходимо правильно рассчитать крепежные элементы и соблюдать последовательность работ по упрощенной схеме:

  1. Проверить комплектность ворот. Обязательными составляющими системы являются привод, механизм управления, защитный короб, направляющие, защитное полотно, барабан. Кроме того, на подготовительном этапе рекомендуется проверить поверхность стены на наличие неровностей и дефектов. Неровную геометрию проема и значительные перепады поверхности стены необходимо выровнять так, чтобы направляющие прилегали плотно, параллельно друг другу и вертикально по уровню.
  2. Подготовить отверстия на направляющих под крепеж шагом 40-50 см: расставить метки, выполнить сквозные отверстия сверлом, рассверлить с внешней стороны планки.
  3. Выровнять конструкцию ворот по уровню: горизонталь, вертикаль. Сначала необходимо выставить рольставни, выполнить на стене разметку под крепеж и место бурения отверстия для привода, используя карандаш. Затем – разметить 2 полосы по краю короба.
  4. Рассчитать отверстие для привода по краю короба, спроецировать расположение на стене и выполнить разметку, ориентируясь по 2-м полосам на изделии.
  5. Выполнить бурение отверстий в стене под дюбеля для крепежа направляющих и привода, используя перфоратор.
  6. Установить в стене механизм управления по инструкции производителя.
  7. Установить рольставни, собрать все механизмы в единую конструкцию и зафиксировать роллетную систему.

Последний этап монтажа – установка декоративных заглушек, комплектующих, накладок и аксессуаров. Дополнительно рекомендуется выполнить финишную отделку, которая выполняет защитную функцию: гидроизоляция щелей, заделка швов, защита от коррозии элементов крепления в местах сверления. Соблюдение последовательности работ по упрощенной схеме обеспечит длительный срок службы рольставен без дополнительных расходов на ремонт.

garazhguru.ru

Рольставни на гараж своими руками » Строительный портал stilnydom.com

Автомобилисты своим вторым домом считают гараж. Здесь они хотят чувствовать себя комфортно и уютно, а поэтому так важно обеспечить гараж надежными и крепкими дверями. В качестве удобной и прочной двери сейчас очень часто стали использоваться рольставни для гаража и это не удивительно, ведь они имеют массу достоинств.



Рольставни представляют собой профили, соединяющиеся в гибкое полотно на шарнирах, которые при помощи направляющих и элементов фиксации открываются и закрываются. Полотно рольставней может быть изготовлено из пластика, алюминия или стали и самыми надежными являются два последних материала. Именно такие рольставни используются в гаражах.

Рольставни можно уложить в любом месте, ведь они быват разных размеров и формы. Исключением может стать лишь гараж с очень высокими потолками. Они надежно защитят помещение от нежелательных гостей, да и установить с ними сигнализацию не составит труда. Такие рольставни не требуют особого ухода, их необходимо лишь время от времени смазывать и красить. Вот только специалисты не рекомендуют использовтаь их в отапливаемых помещениях из-за возможности пропускать холодный воздух. Да и стоят они недешево, а если установить дополнительные функции – они выльются в круглую сумму.

Монтаж рольставней

Несмотря на наличие некоторых недостатков, популярность рольставней связана с их стойкостью к воздействию дождя и снега. А их установка не составит труда даже начинающему мастеру, однако он должен знать некоторые особенности установки. Только так можно качественно установить рольставни, которые смогут прослужить очень долго без профилактических работ.



Для самостоятельной установки рольставней потребуется строительный уровень, молоток, пасатижи, шуруповерт, рулетка, дрель, набор электрика, гаечные ключи. Кроме этого в своем арсенале следует иметь герметик, анкеры, шурупы, монтажную пену и стяжные шпильки.



Первым делом подготавливается дверной проем. Рольставни должны быть выбраны по размеру проема, а отклонение допускается всего лишь 1,5 мм. Подготовка проема заключается в выравнивании поверхностей.



После того, как дверной проем подготовлен, можно собрать каркас рольставней. Он представляет собой короб и направляющих. Далее каркас прикладывается к месту монтажа и проверяется его симметричность. Перфоратором на месте будущего крепления каркаса к стене просверливаются отверстия. Далее каркас фиксируется и проверяется его уровень.

Далее по схеме нужно собрать элементы электропривода, собрать полотно, зафиксировать привод и ограничить положение спуска и подъема стопорами. После этого проводиться проверка работы рольставней.



Если при монтаже были соблюдены все правила, гаражные рольставни будут служить долгое время без сбоев.

stilnydom.com

Гаражные ворота рольставни своими руками

Гаражные рольставни – самый компактный представитель подъемный ворот, полотно которого изготовлено в виде рулона. Рулон представляет собой скрепленные при помощи шарниров металлические ламели шириной до 150 см. Единственный существенный недостаток такого варианта обустройства гаража – дорогая цена, поэтому установить гаражные ворота рольставни своими руками пытается почти каждый автолюбитель, для которого стоимость профессионального монтажа является ощутимым потрясением семейного бюджета.

Выбор гаражных рольставен

Отличные эксплуатационные и качественные характеристики конструкции – долговечность, взломостойкость, износостойкость, устойчивость к коррозии дополняются основным преимуществом рольставен – красивым внешним видом ворот. В зависимости от индивидуальных условий эксплуатации, автоматические ворота рольставни можно облегчить, используя автоматические направляющие, или придать дополнительную прочность, заполнив металлические ламели специальной полиуретановой пеной.

Специалисты при выборе конструкций рекомендуют учесть преимущества и недостатки гаражных ворот, рольставни являются не только функциональным, но и капризным заполнением проема, особенно зимой. К недостаткам в процессе эксплуатации относится проблема обледенения створок, что приводит к неправильной работе механизма. Хотя, на фоне проблем с эксплуатацией зимой распашных ворот, когда автолюбителю приходится привыкнуть к лопате и регулярно освобождать площадку перед гаражом от снега, при выборе рольставен достаточно постучать по двери и открыть вручную.

Соотношение удобные гаражные ворота рольставни цена изделий является единственным существенным аргументом «против» функциональных конструкций. Стоимость квадратного метра стандартного стального образца составит более $120, хотя удобство эксплуатации вполне оправдывает единовременные затраты. Однако не обязательно выбирать дорогостоящие модели – можно варьировать цену в зависимости от производителя, материала (алюминий — дешевле, сталь — дороже), величины проема и цветовой гаммы: стальные рольставни белого цвета дешевле, интересные и яркие окраски дороже. Поэтому практичному автолюбителю удастся сэкономить, оптимально подобрав параметры ворот.

Ограничения по применению – то, на что рекомендуется обратить внимание до приобретения рольставен. Нежелательна эксплуатация такого типа ворот в отапливаемых гаражах, так как полотно содержит значительное число зазоров. Рекомендуемые варианты монтажа – установить рольставни ворота внутри отапливаемого помещения и обустроить, например, отдельные боксы для автомобилей, с улицы, в неутепленный гараж или изнутри на стандартные ворота. Кроме того, необходимо определить нужный вид рольставен в зависимости от скорости открывания: обычные, скоростные.

Конструктивные особенности

По конструкции все рольставни схожи: гибкое роллетное полотно, вал, защитный короб, боковые крышки, направляющие. Ламели роллетного полотна изготавливают из стали, алюминия и пластика, но последний материал признан нежелательным для обустройства гаража. Основным конструктивным элементом рольставен является профиль, от которого зависит функциональность ворот. В зависимости от способа производства, различают два вида профилей:

  1. Роллетные роликовой прокатки из стальной или алюминиевой полосы, которые производятся в заводских условиях путем гибки в валках. Отличительная особенность ворот с таким профилем – небольшой вес, высокая прочность, а также дополнительная тепло- и шумоизоляция при заполнении профиля пеной.
  2. Экструдированные роллетные изготавливаются путем продавливания алюминия через экструзионную головку. Такие ворота отличаются повышенной прочностью за счет наличия ребра жесткости и большой толщины стенок.

Решили заказать роллетное полотно? – правильно подберите гаражные ворота рольставни и размеры изделий. Оптимальный вариант – стандартные комплекты с полотном из стальных профилей для высоты/ширины проема, соответственно, в пределах 2 200/ 1 700 мм. Изделия нестандартных размеров «под заказ» будут стоить дороже.

Ручные или автоматические рольставни?

Удобные автоматические рольставни – лучшее решение для обустройства гаража при выборе блоков управления, пультов ДУ, электроприводов и прочего дополнительного оснащения. Известные производители систем автоматизации рольставен – Somfy, Euromatic, Simplex. Ручной привод – бюджетное решение, при выборе которого автолюбителю придется согласиться с тяжелым процессом управления воротами. Кроме того, механическое управление признано нежелательным из-за значительного веса рулонных ворот.

Оптимальный вариант – подобрать управление по наиболее подходящей цене: электропривод, кривошипно-шатунный механизм, тяговая лента. Преимущество электроприводов заключается в возможности управлять несколькими полотнами. Для габаритных и тяжелых ставен подойдет проверенный вариант управления – внешний электропривод. Тем, кто планирует максимально комфортно обустроить гараж, необходимо предусмотреть расходы на логистические автоматизированные системы управления: дистанционного, группового.

Типы установки

Установка ворот – ответственный этап, от которого зависит и бесперебойное функционирование конструкции, и внешний вид проема, и сложность работ. Самый простой вариант по сложности, который подойдет новичкам в строительстве – накладной монтаж. Приобрели готовый комплект, почитали инструкцию и не знаете как установить гаражные ворота рольставни своими руками? – выберите тип установки:

  1. Накладной монтаж: наружный, внутренний.
  2. Встроенный монтаж: наружный, внутренний.
  3. Комбинированный монтаж: коробом наружу, внутрь.

Правильно подобранный тип установки – 50% успеха монтажа ворот. Вариант установки зависит от особенностей проема, технических особенностей объекта (несущая способность стен, конструктивные особенности гаража, проектные решения), сложности монтажа своими руками, квалификации «мастера», индивидуальных предпочтений.

Как установить гаражные ворота рольставни своими руками

Главное при выборе типа установки – соблюдать допуски по габаритным размерам, оценить нагрузку на механизм и предусмотреть сложность монтажа, соответствующую опыту автолюбителя в строительной отрасли. В случае, если реконструкция фасада не планируется и строительство гаража завершено, оптимальным типом установки признан накладной короб. Встроенный монтаж позволит гармонично вписать конструкцию в экстерьер коттеджа, однако такой тип установки связан с предварительной подготовкой проема, «невидимым» креплением защитного короба внутри стены и отделочными работами.

Этапы монтажа

Самый популярный вариант монтажа – установка рольставен с ручным приводом по упрощенной схеме. Главное при выполнении работ – соблюдать проектные решения и обеспечить соответствие крепежа расчетным нагрузкам. Поэтому особенности монтажа рольставни в каждом конкретном случае определяются индивидуально, однако для качественной установки ворот необходимо правильно рассчитать крепежные элементы и соблюдать последовательность работ по упрощенной схеме:

  1. Проверить комплектность ворот. Обязательными составляющими системы являются привод, механизм управления, защитный короб, направляющие, защитное полотно, барабан. Кроме того, на подготовительном этапе рекомендуется проверить поверхность стены на наличие неровностей и дефектов. Неровную геометрию проема и значительные перепады поверхности стены необходимо выровнять так, чтобы направляющие прилегали плотно, параллельно друг другу и вертикально по уровню.
  2. Подготовить отверстия на направляющих под крепеж шагом 40-50 см: расставить метки, выполнить сквозные отверстия сверлом, рассверлить с внешней стороны планки.
  3. Выровнять конструкцию ворот по уровню: горизонталь, вертикаль. Сначала необходимо выставить рольставни, выполнить на стене разметку под крепеж и место бурения отверстия для привода, используя карандаш. Затем – разметить 2 полосы по краю короба.
  4. Рассчитать отверстие для привода по краю короба, спроецировать расположение на стене и выполнить разметку, ориентируясь по 2-м полосам на изделии.
  5. Выполнить бурение отверстий в стене под дюбеля для крепежа направляющих и привода, используя перфоратор.
  6. Установить в стене механизм управления по инструкции производителя.
  7. Установить рольставни, собрать все механизмы в единую конструкцию и зафиксировать роллетную систему.

Последний этап монтажа – установка декоративных заглушек, комплектующих, накладок и аксессуаров. Дополнительно рекомендуется выполнить финишную отделку, которая выполняет защитную функцию: гидроизоляция щелей, заделка швов, защита от коррозии элементов крепления в местах сверления. Соблюдение последовательности работ по упрощенной схеме обеспечит длительный срок службы рольставен без дополнительных расходов на ремонт.

garazhguru.ru

Рольставни своими руками по фото и видео

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса. И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках. Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней. Монтаж может быть осуществлен на любом проеме:

  • окна;
  • двери;
  • гаражные ворота;
  • витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним. Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки. Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Теперь потребуется строительный откос и уровень. Ими проверяется горизонтальность стены над проемом и вертикальность боковых стен. В случае неровностей их также следует убрать. Можно воспользоваться штукатуркой или же установить специальные накладки. Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго. Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Чтобы наглядно продемонстрировать процесс подготовки, предлагаем вам ознакомиться с видео на тему того, как собрать рольставни самому. Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

  • дрель;
  • сверла по металлу и камню;
  • шуруповерт;
  • ножницы по металлу;
  • плоскогубцы;
  • заклепочник;
  • гаечные ключи;
  • отвертки;
  • молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи. Но важно соблюдать аккуратность при выполнении всех этапов. Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом. При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Этапы установки конструкции

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу. Чтобы правильно сделать рольставни самому, необходимо правильно закрепить фиксаторы в открытом и закрытом положении. В конце ставят замок и настраивают систему привода.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует. При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

vorotakzaboru.ru

РубрикаРазное

Добавить комментарий
