Отопление из бойлера – Отопление из водонагревателя своими руками
как сделать бойлер для дома самостоятельно
Централизованное горячее водоснабжение есть далеко не во всех частных домах, в особенности если речь идет о дачах.
Многоквартирные дома тоже иногда страдают от отсутствия горячей воды, если на линии произошла авария и по другим причинам.
Существует простой выход из такой ситуации — установка бойлера косвенного нагрева. Он отличается экономичностью, поскольку работает в отопительный сезон не от электросети.
Google+
Vkontakte
Odnoklassniki

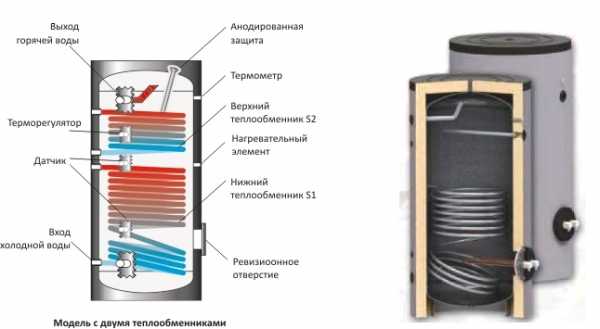

Что такое бойлер косвенного нагрева?
Понять, что такое бойлер косвенного нагрева невозможно без разбора определения «классический бойлер». Это устройство представляет собой бак большого объема, в котором установлен нагревательный элемент.
При подсоединении прибора к электросети происходит нагрев воды. Когда жидкость достигнет определенной температуры, электроэнергия перестает подаваться.
После этого агрегат не отключается, а переходит в «спящий» режим. При этом устройство продолжает контролировать температуру жидкости.
После включения крана, вода из водопровода будет вытеснять из бойлера горячую воду. Подача горячей воды в таком приборе происходит сверху, а холодная вода заливается снизу. В результате температура воды в бойлере упадет. После этого агрегат включится и снова начнет подогревать жидкость до заданной температуры.
Внимание! Если в водопроводе не будет давления, то вода не поступит в бойлер.
Классический прибор функционирует 24 часа в сутки круглый год. У косвенного агрегата другое устройство. Конструкция представляет собой бак, выполненный из материала, который невосприимчив к образованию ржавчи
ogon.guru
Самодельный бойлер для нагрева воды от котла
Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.
Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …
Типовое изготовление бойлера из металла
Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.
Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.
Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

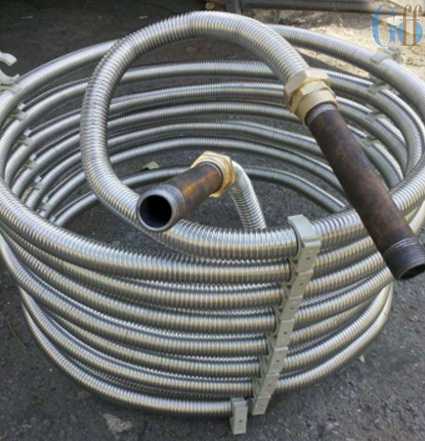

Мощность и змеевик
Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20 кВт, которая обеспечивает «бесконечную струйку» горячей воды.
Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.
Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик. Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

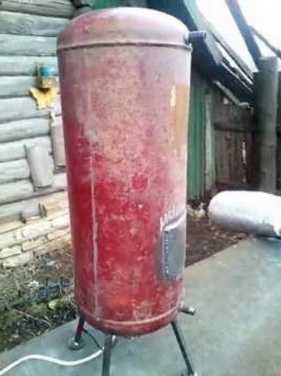

Бойлер из баллона
Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…
Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.
В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.
На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.
Теплоизоляция
Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.
Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.
Автоматизация
Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

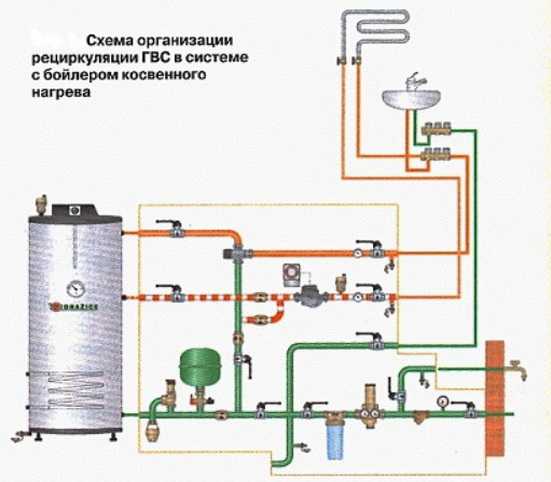

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.
В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.
При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.
teplodom1.ru

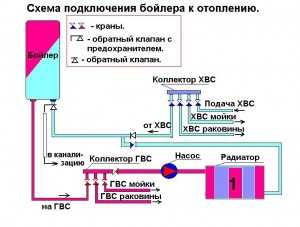

Подключение бойлера к системе отопления.
Дом., Отопление.
Меня часто спрашивают: «Можно ли подключить бойлер к системе отопления?» И я всегда отвечаю: « А нужно ли?» У этого подключения очень много недостатков, но кажущаяся простота и дешевизна, минимум дополнительного оборудования толкает людей на мысли о таком использовании водонагревателя. «А все-таки?». Можно, но имейте в виду:
- В этом режиме ТЭН бойлера практически не выключается. Страшного в этом ничего нет, но из-за периодического обновления воды (система-то открытая) возможно усиление коррозии радиаторов и самого ТЭНа (трубы предполагаются пластиковые), и, как следствие, преждевременный выход из строя ТЭНа. Сам ТЭН стоит копейки (китайский), но менять его…
- Ни о какой естественной циркуляции при таком подключении речи не идет. Нужен циркуляционный насос. Самый дешевый насос, плюс один-два радиатора, плюс фитинги и трубы… Может вам все-таки какую-нибудь простенькую печку купить.… И вода в трубах не будет мерзнуть, потому что её нет.
У этого подключения только одно достоинство – простота
. Эту систему можно порекомендовать дачникам, которые засиживаются на даче до конца октября – середины ноября, до первых заморозков, а потом сливают воду из системы до весны. Им этой мощности хватит. О надежности наших электросетей здесь речи не идет.Если я вас еще не отговорил, тогда смотрите схему. Сложного ничего нет. Обратный клапан между коллектором холодной воды и тройником можно не ставить. Он нужен, если из крана холодной воды будет идти горячая, что бывает крайне редко. И не путайте, пожалуйста, направление напора на насосе. А так все просто. Но я вас предупредил.
Ваш отзыв
sansamuch.ru
как сделать отопление из водонагревателя своими руками?
технические характеристики, особенности, монтаж своими руками
Электрический водонагреватель или бойлер для отопления — это эффективное и доступное устройство для многих потребителей, проживающих в частных домах. Конечно, котел для таких целей адаптирован лучше, но не каждый может позволить себе такую систему. Для небольших частных и дачных домов вполне подойдет более простой и выгодный вариант. К тому же, в некоторых случаях при правильном подходе к монтажу, отопление жилого помещения от водонагревателя может быть не менее функционально, чем котловое.
Виды водонагревателей
Как и все подобное оборудование, бойлеры, в зависимости от источника энергии, бывают газовые и электрические. Второй вариант пользуется наибольшим спросом, поскольку для установки такого оборудования не требуется получать специальные разрешения, да и стоимость таких приборов будет ниже.
Что касается выбора между проточным и накопительным, то для выполнения подобных задач специалисты рекомендуют приобретать и устанавливать емкостные резервуары. Несмотря на то, что через проточные устройства горячую воду можно получить за короткий промежуток времени, такие варианты достаточно редко используют для организации отопления. Разве только в небольших дачных домиках. Отмечается, что при этом затраченная электроэнергия используется не рационально. К тому же, для большой жилой площади потребуется прибор высокой мощности, которую выдержит не каждая проводка.
Устройство и технические характеристики бойлера для отопления
Как и водонагреватель для бытовых нужд, он состоит из внешнего корпуса, который защищает внутренний резервуар от механических повреждений. На нем располагается механическая или электронная система управления прибором и датчиком давления. Внутри находится накопительный бак, в котором хранится и нагревается вода. Объем может варьироваться от 10 до 500 литров. Для отопления малолитражные варианты не подойдут: оптимальным вариантом для небольшой площади считаются 200-300 литровые приборы.
Между баком и внешним корпусом имеется теплоизоляционный слой, который минимизирует потерю тепла.
За нагрев воды в баке отвечает электрический ТЭН. В отличие от бытовых моделей, где нагревательный элемент имеет мощность от 1 до 3 кВт, для приборов, устанавливаемых на систему отопления, этот показатель должен быть в районе 8-12 кВт. При выборе подходящей модели мощность необходимо обязательно учитывать. В противном случае, производительности может не хватать для обогрева даже небольшого по площади помещения. Это приведет к необходимости круглосуточной эксплуатации электрооборудования, что скажется как на нагрузке электросети, так и на сроке службы системы отопления. При выборе мощности бойлера следует учитывать и характеристики отапливаемого пространства: качество теплоизоляции, высота потолков, вида остекления и т.п.
Принцип работы устройства прост: холодная и горячая вода имеют разную плотность. Поступая в бак с работающим нагревательным элементом, холодная вода вытесняет горячую. Теплоноситель сначала поднимается в вверх бака, потом через патрубки попадает в трубы системы.
Чтобы настроить отопление в своем доме через бойлер, необходимо подобрать и установить подходящую по параметрам модель. Правильно выбранный по техническим характеристикам прибор, даже будучи включенным, будет периодически переходить в режим ожидания и экономии электроэнергии. Все ТЭНы оснащены термодатчиками. Они отключают нагревательный элемент, когда температура воды достигает заданного пользователем уровня. После ее остывания, термодатчик снова подаст сигнал ТЭНам для нагрева. Это значит, что система нагрева работает в автоматическом режиме, ее не требуется постоянной включать и отключать.
Особенности водонагревателя для отопления
Отдельное внимание стоит обратить на конструктивные особенности водонагревателя, который планируется использовать для отопления. В обычных накопительных устройствах для нагрева воды патрубки холодной и горячей воды располагаются либо снизу прибора (если это навесная модель), либо сверху (если бак устанавливается под раковину). Поскольку температура воды на выходе из крана или душа регулируется пользователем через смеситель, такое расположение весьма удобно и упрощает установку. В моделях, предназначенных для отопления, входной патрубок для холодной воды расположен в нижней части, а выходной, для горячей воды — в верхней части. Такая конструкция позволяет сделать устройство максимально эффективным. В отопительный контур горячая вода должна поступать с определенной температурой. А при нагревании теплоноситель в верхней части бака как раз имеет максимальную отметку температуры.
Также отверстия для патрубков отличаются большим диаметром, и составляют около 4,8 см каждый. Это важно для напора и циркуляции теплоносителя.
Монтаж бойлера для отопления
Установка подобного оборудования должен осуществляться параллельно с соблюдением следующих условий.
- Для минимизации тепловых потерь, в помещении, в котором непосредственно устанавливается отопительное оборудование, должна поддерживаться оптимальная влажность и температура.
10i5.ru
Создаем и подключаем бойлер косвенного нагрева своими руками + чертежи и видео
Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают. Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!
Самодельный бойлер косвенного нагрева
Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.
Принцип работы бойлера косвенного нагрева
Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

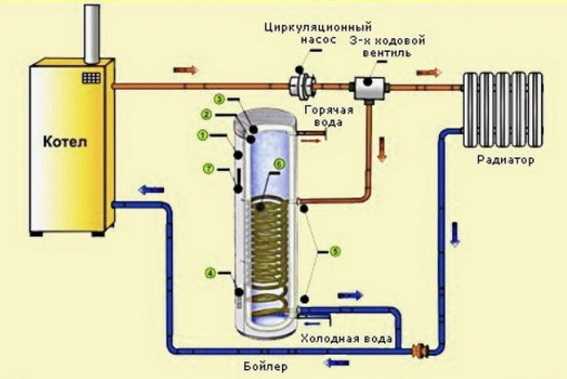

Принципиальная схема работы водонагревателя косвенного нагрева
Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.
Конструкция и материалы
Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

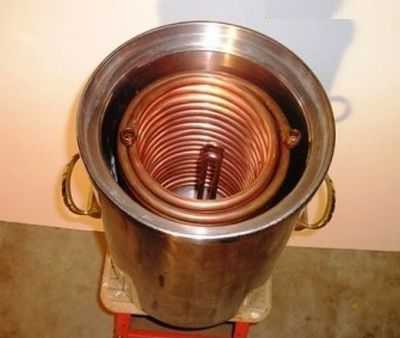

- В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
- Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

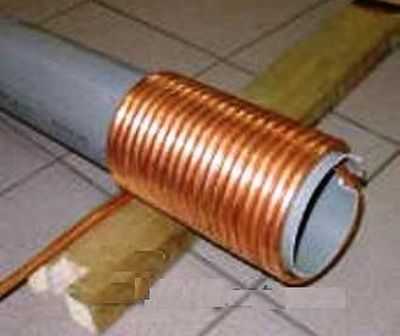

Навивка змеевика
- Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
- Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
- В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.
Схема-чертеж подключения бойлера косвенного нагрева
На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.
Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.
Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.
При желании можно оснастить бойлер ТЭНом
В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.
Схема бойлера косвенного нагрева с ТЭНом
Инструкция по сборке и подключению своими руками
Сборка бойлера происходит после подготовки всех комплектующих.
В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.
- Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
- Ко дну привариваются ножки (если они предусмотрены).
- Устанавливается ТЭН, если это было запланировано.
- Затем змеевик подключается к контуру отопительной системы, согласно схеме.
- Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.
Теплоизоляция
Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.
Принцип работы бойлера на дровах
Бойлер дровяной
Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.
Принцип работы бойлера-титана
Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.
- Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.
Бак также должен быть приварен к крышке печи.
- Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.
Дымоход, пройдя через водяную емкость, выводится на улицу.
В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.
Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.
Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.
Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.
По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.
Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

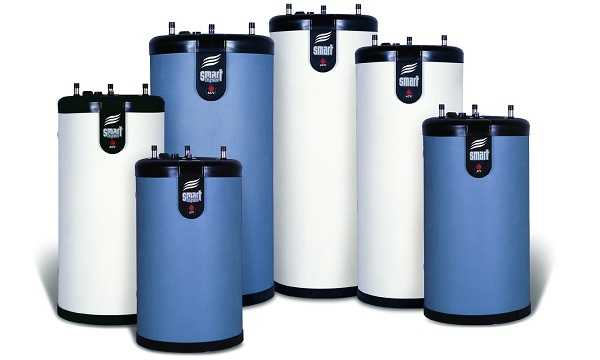

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))
kamin-expert.ru
схема подключения к системе, газовому котлу, особенности обогрева через прибор косвенного нагрева
Важно подобрать грамотную рабочую схему отопления от бойлера косвенного нагрева (БКН) в зданиях, которые нужно прогревать при холодных зимних условиях.
Система трубопровода должна функционировать хорошо и надёжно, так как эксплуатация будет производиться на высоком давлении.
Google+
Vkontakte
Odnoklassniki
Где расположить устройство
Монтаж оборудования начинается с выбора места. Водонагреватель рекомендуется разместить возле отопительного котла либо выхода центрального отопления. Чем ближе агрегат стоит к котлу, тем результативней будет процесс передачи тепла от системы отопления на ГВС.
Фото 1. Бойлер косвенного нагрева напольного типа (слева), установленный рядом с отопительным котлом (справа).

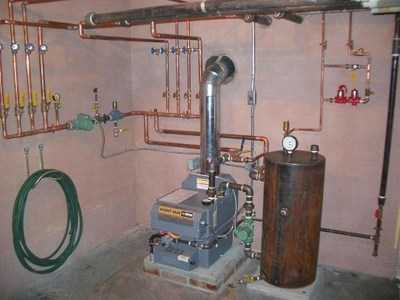

Бойлер косвенного нагрева располагается в котельном помещении, а также бывают способы крепления и в коридоре, ванной и прочих подсобных помещениях. В таких вариантах происходит значительная потеря тепла. Если потребители горячей воды будут находиться ближе к бойлеру косвенного нагрева, при этом потеря тепла по ГВС значительно снизится и время подачи горячего теплоносителя в системе без циркуляции уменьшится.
Общие правила по размещению БКН
- Стена, на которой будет расположен бойлер, должна быть несущего типа — бетонной либо кирпичной. Агрегат не устанавливают на пенобетонные, деревянные, гипсокартонные перегородки.
- Место расположения рекомендуется выбирать наиболее близкое к разводке центральных водных коммуникаций.
- Недалеко должна быть электрическая розетка для удобства прямого подключения.
- В месте, где будет находиться устройство, следует предусмотреть немного свободного пространства для удобства ремонтных работ и обслуживания.
- Размещать горизонтальные или вертикальные типы техники лучше в зоне, близко расположенной к канализационным трубам для вывода воды из накопительной системы.
ogon.guru
Как использовать бойлер для организации отопления дома — VashSlesar.ru
«Сердцем» всей системы электрического обогрева принято считать котел. Именно здесь происходит нагрев теплоносителя, и отсюда он поступает в распределительную сеть к радиаторам.
Однако для того чтобы приобрести хороший электрический котел, придется приготовить весьма существенную сумму денежных знаков. Именно единоразовые затраты на приобретение оборудования отпугивают многих потенциальных покупателей.
Для небольших домовладений и дачных домов существует альтернатива электрическому котлу – бойлер.
Как устроен бойлер
Этот агрегат обязательно в своем составе имеет накопительную емкость. Здесь не только хранится запас воды, но и происходит ее нагрев. Вместимость бойлера может колебаться в весьма широких пределах (от 20 до 500 литров).
Нагрев воды осуществляется с помощью устройства, нашедшего широкое применение в технике – ТЭНа (трубчатого нагревательного элемента). В более мощных моделях может использоваться батарея ТЭНов.
Для того чтобы обеспечить функционирование бойлера в автоматическом режиме, ТЭНы оснащают терморегулятором. С его помощью можно обеспечить отключение агрегата при достижении определенной температуры и, соответственно, включение при охлаждении. Максимальная температура выставляется самостоятельно по усмотрению пользователей (но в пределах паспортного максимума).
Для того чтобы бойлер сделать более экономичным, накопительный бак помещают в теплоизолирующий кожух. Это позволяет в периоды простоя агрегата сохранить температуру воды максимально долго.
Кроме ТЭНа, накопительного бака и теплоизоляции бойлер комплектуется следующими узлами:
- входной и выходной патрубки;
- индикатор температуры;
- предохранительный клапан.
Иногда бойлером называют и проточные водонагреватели.
Отличие бытовых моделей от бойлера для обогрева
Формально для включения в состав системы обогрева можно использовать любой электробойлер. Но удобство подключения и, главное, эффективность работы такой системы напрямую зависит от правильности выбора агрегата для нагрева теплоносителя.
Итак, что же отличает бытовой бойлер от того, который используется для отопления?
В первую очередь – мощность нагревательного элемента. Если использовать модель с мощностью в 1-2 кВт, то этого хватит, разве что, для подогрева воздуха в совсем маленьком дачном домике. Но для таких целей вполне можно использовать обычный масляный радиатор.
Рассчитывая необходимую мощность будущей покупки, специалисты рекомендуют ориентироваться на значения 1 кВт на 10 кв. м отапливаемой площади.
Но это весьма ориентировочное значение. Реально потребляемая мощность зависит от степени теплоизоляции помещений, качества остекления, высоты потолков и прочих факторов.
Обычно, приобретая электробойлер в систему обогрева, ориентируются на значения в 8-12 кВт. Маломощный прибор будет находиться в постоянно включенном состоянии. А это даст дополнительную нагрузку на внутридомовую электрическую сеть.
Следующий важный параметр – вместимость накопительной емкости. Для того чтобы обеспечить нормальное функционирование системы отопления, бытовых моделей с вместимостью в 50-100 литров будет недостаточно. Желательно делать выбор в пользу более вместительных агрегатов с баком в 20-300 л. Но, сразу надо быть готовым к тому, что такие модели, обычно поставляются под заказ.
Теперь несколько слов о конструктивных особенностях бойлера в систему отопления. Так как по законам физики вода с большей температурой имеет меньшую плотность и поднимается в верхнюю часть емкости, то и бойлер надо выбирать с учетом его предназначения. Модели, используемые в системах горячего водоснабжения, имеют входной и выходной патрубки расположенные рядом в нижней части агрегата.
И это не вызывает особых трудностей в процессе их эксплуатации. Ведь температура из крана и душа регулируется смесителем и, обычно, должна быть в пределах 35-50?С. В отопительный же контур теплоноситель должен поступать со стабильной температурой. Причем, 35?С будет явно недостаточно. Поэтому конструкция бойлера для отопления несколько отличается от бытовых. Он имеет выходной патрубок, расположенный в верхней части. Ведь именно там будет теплоноситель с максимальной температурой.
Кроме месторасположения патрубков, бойлер для систем отопления имеет и другой их размер. Бытовые модели, обычно, комплектуются патрубками с диаметром ?» или, реже, ?». Для системы обогрева таких диаметров недостаточно.
Конечно, можно отопительные контуры подключить через переходники. Но дополнительные фитинги увеличат потери напора в системе, для обеспечения которого и так придется приложить дополнительные усилия. Поэтому лучше сделать выбор в пользу моделей с патрубками диаметром 2 и более.
Проектирование и монтаж системы отопления с бойлером
Основная проблема, которая возникает при проектировании систем отопления с бойлером, это создание достаточного напора для циркуляции теплоносителя по системе. В традиционных системах с электрическим котлом это решается двумя путями:
- увеличением диаметров трубопроводов;
- установкой циркуляционного насоса.
Для систем отопления, где устанавливается бойлер, первый способ не всегда подходит из-за ограниченного диаметра выходных патрубков нагревающего агрегата. Поэтому при построении системы отопления с бойлером, обычно, идут по второму пути – устанавливают циркуляционный насос. Он обеспечивает перемещение теплоносителя по отопительным контурам и максимально равномерный нагрев радиаторов в комнатах.
Также следует обратить внимание на конфигурацию отопительных контуров. Увеличение поворотов и ответвлений, количества всевозможных фитингов, увеличивает потери напора теплоносителя. Соответственно системы отопления со сложной геометрией трубопроводов надо будет подбирать более мощный насос. А это все ведет к удорожанию проекта.
При подключении бойлера в систему, надо внимательно ознакомиться с сопроводительной документацией на бойлер. В ней производитель, как правило, указывает те нюансы, которые особенно важны при работе с его оборудованием.
Техническое обслуживание
Регулярное техническое обслуживание системы является залогом долгой и успешной работы. Основными мероприятиями по проведению техобслуживания бойлера считаются:
- Чистка накопительной емкости от осевших примесей и контроль ее состояния.
- Чистка нагревательного элемента от накипи.
- Контроль состояния, а при необходимости и замена, «жертвенного» (магниевого) анода.
Производители оборудования рекомендуют делать это раз в 1-1,5 года. При условии соблюдения рекомендаций по выбору оборудования, регулярного и качественного его технического обслуживания, система обогрева, где в качестве нагревательного агрегата используется бойлер, прослужит долго и будет радовать теплом в холодное время года.
